INSTRUKCJA OBSŁUGI MMX44 Monacor

PL Przed uruchomieniem ...

Zyczymy zadowolenia z nowego produktu "img Stage Line". Dzieki tej instrukcjti obslugi铍paarstwo w stanie poznac wsystkie fungcje tego urzadzenia. Stosujac sie do instrukcjtiunikna paarstwo bledow i ewentualnego uszkodzenia urzadzenia na skutek nieprawidlowego uzytkowania. Prosimy zachowac instrukcje.

Tekst polski zaczyna sie na stronie 22.

S Innan du slar pa encheten ...

Prosze otworzyc instrukcje na stronie 3. Pokazano tam Rozkliad elementow operacynych i złaczy.

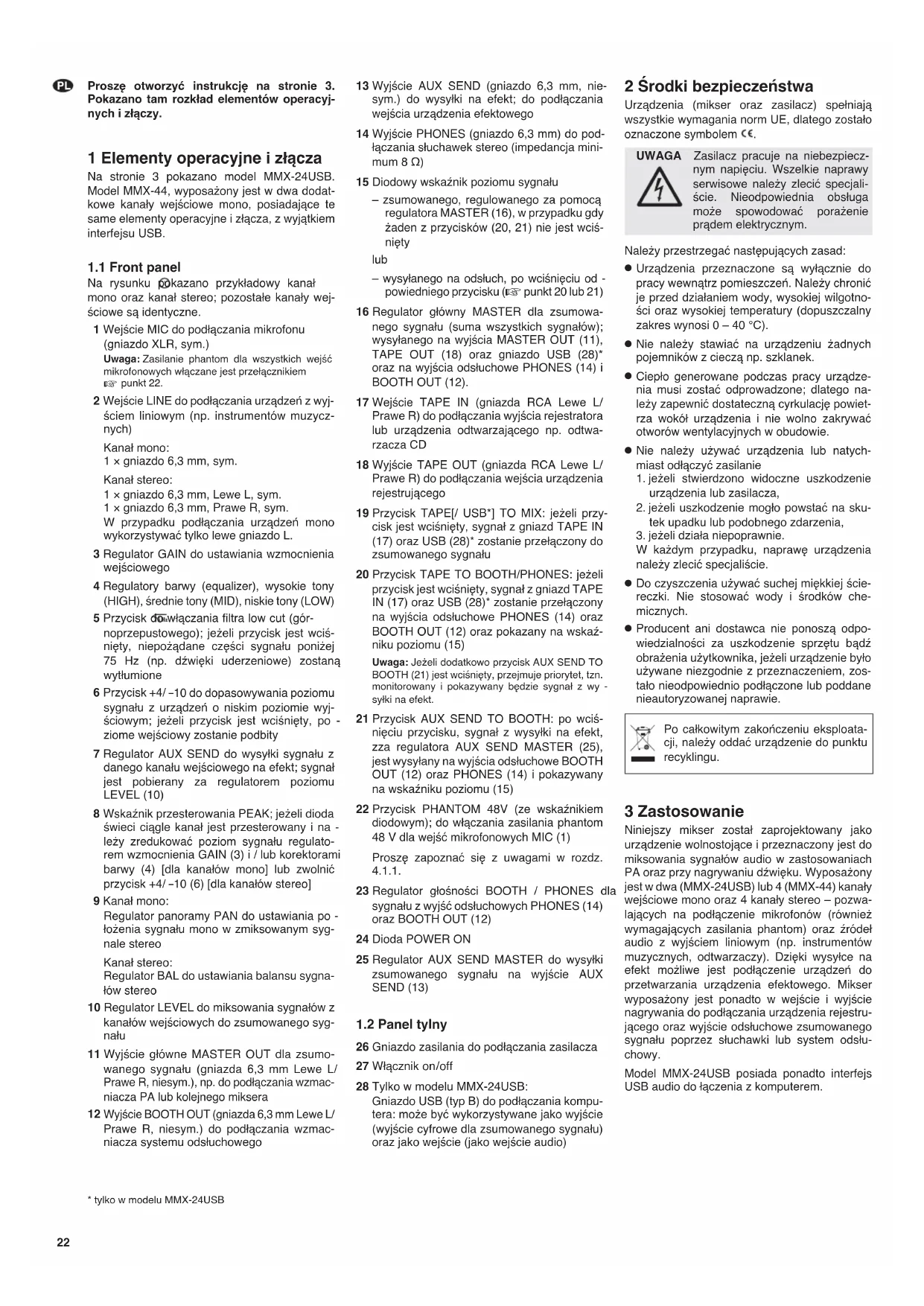

1 Elementy operacyjne i złacza

Na stronie 3 pokazano model MMX-24USB. Model MMX-44, wyposaźony jest w dwa dodatkowej kanaly wejsciowe mono, posiadajace te same elementy operacyjne i złacza, z wyjalkiem interfejsu USB.

1.1 Front panel

Na rysunku pokazano przykladowy kanaf mono oraz kanal stereo; pozostale kanaly wejsciowe są identyczne.

1 Wejscie MIC do podlaczania mikrofonu (gniazdo XLR, sym.)
Uwaga: Zasilanie phantom dla wszystkich wejsć mikrofonowych wączane jest przy.§zwnikiem u§punkt 22.
2 Wejscie LINE do podlaczania urzadzen z wyjosciem liniowym (np. instrumentow muzycznych)
Kanal mono: 1 × gniazdo 6,3 mm, sym.

Kanal stereo:

1 x gniazdo 6,3 mm, Lewe L, sym.

1 × qniazdo 6,3 mm, Prawe R, sym.

W przypadku podłuczania urzadzen monowykorzystwyac tylko lewe gniazdo L.

3 Regulator GAIN do ustawiania wzmocnienia wejsciowego
4 Regulatory barwy (equalizer), wysockie tony (HIGH), srednie tony (MID), niskie tony (LOW)
5 Przycisk dwiwczania filtra low cut (gornoprzejustowego); jezeli przycisk jest wcijsniety, niepozadane czeci syngalu ponije 75 Hz (np. Dziwki uderzeniowe) zostana wytlumione
6 Przycisk +4 / - 10 do dopasowywania poziomu syngalu z urzadzen o niskim poziomie wysciowym; jezeli przycisk jest wciński, po ziome wejsciowy zostanie podbity
7 Regulator AUX SEND do wysyliky sygnatu z danego kanalu wejsciowego na efekt; sygnat jest pobierany za regulatorem poziomu LEVEL (10)
8 Wskaznik przesterowania PEAK; jezeli dioda swieci ciagle kanal jest przesterowany i na-lezy zredukowac poziom sygnalu regulatorem wzmocnienia GAIN (3) i / lub korektorami barwy (4) [dla kanalow mono] lub zwolnic przycisk +4 / - 10 6 [dla kanalow stereo]
9 Kanal mono: Regulator panorama PAN do ustawiania po -lozenia sygnatu mono wzmiksowanym sygnale stereo

Kanal stereo:

Regulator BAL do ustawiania balansu sygnatów stereo

10 Regulator LEVEL do miksowania sygnalów zkanów wejsciowych do zsumowanego sygnalu
11 Wyjscie glowne MASTER OUT dla zsumowanego sygnalu (gniazda 6,3 mm Lewe L/ Prawe R, niesym.), np. do podlaczania wzmacniacza PA lub kolejneo miksera
12 Wyjscie BOOTH OUT (gniazda 6,3 mm Lewe L/ Prawe R, niesym.) do podlaczania wzmacniacza systemu odstuchowego

13 Wyjscie AUX SEND (gniazdo 6,3 mm, niesym.) do wysyiki na efekt; do podlaczania wejscia urzadzenia efektowego
14 Wyjscie PHONES (gniazdo 6,3 mm) do podzacznia sluchawek stereo (impedancja minimum 8Ω)
15 Diodowy wskaznik poziomu syngalu

• zsumowanego, regulowanego za pomocag regulatora MASTER (16), w przypadku gdyźaden z przycisków (20, 21) nie jest wcijsniety
  lub
• wysyjanego na odstuch, po wcijsniciu od - powiedniego przycisku (punkt 20 lub 21)

16 Regulator glowy MASTER dla zsumowano-gno sygnalu (suma wszystkich sygnalow); wysylanego na wyjscia MASTER OUT (11), TAPE OUT (18) oraz gniazdo USB (28)^ oraz na wyjscia odśluchowe PHONES (14)i BOOTH OUT (12).
17 Wejscie TAPE IN (gniazda RCA Lewe L/ Prawe R) do podlaczania wyjscia rejestratoria lub urzadzenia odtwarzajacego np. odtwarzacza CD
18 Wyjscie TAPE OUT (gniazda RCA Lewe L/ Prawe R) do podlaczania wejscia urzadzenia rejestrujacego
19 Przycisk TAPE/[/USB] TO MIX: gezeli przycisc jest wcińskiety, sygnat z gniażd TAPE IN (17) oraz USB (28) zostanie przyȩćzony do zsumowanego sygnalu
20 Przycisk TAPE TO BOOTH/PHONES: gezeli przycisk jest wcińskiety, sygnat z gniazd TAPE IN (17) oraz USB (28) zostanie przy.§czony na wyjscia odśluchowe PHONES (14) oraz BOOTH OUT (12) oraz pokazany na wskażniku poziomu (15)

Uwaga: Ježeli dodatkowo przycisk AUX SEND TO BOOTH (21) jest wciarsny, przyjmije prioryet, tzn. monitorowy i pokozywany bedzie sygnat z wy - sylki na efekt.

21 Przycisk AUX SEND TO BOOTH: po wci-nieciu przycisku, sygnat z wysfki na efekt, zza regulatoria AUX SEND MASTER (25), jest wysyliany na wyjscia odschowe BOOTH OUT (12) oraz PHONES (14) iPokazywany na wskazniku poziomu (15)
22 Przycisk PHANTOM 48V (ze wskaznikiem diodowym); do włuczania zasilania phantom 48 V dla woesc mikrofonowych MIC (1)

Prosze zapoznać sie z uwagami w rozdz. 4.1.1.

23 Regulator glosnosci BOOTH / PHONES dla sygnalu z wyjsć odśluchowych PHONES (14) oraz BOOTH OUT (12)
24 Dioda POWER ON
25 Regulator AUX SEND MASTER do wysylik zsumowanego sygnalu na wyjscie AUX SEND (13)

1.2 Panel tylny

26 Gniazdo zasilania do podlaczania zasilacza
27 Wlącznik on/off
28 TyIko w modelu MMX-24USB:

Gniazdo USB (typ B) do podlaczania komputera:MHz byc wykorztystwyane jako wyjscie (wyjscie cyfrowe dla zsumowanego sygnalu) oraz jako wyjscie (jako wyjscie audio)

2 Srodki bezpieczensteinwa

Urzadzenia (mikser oraz zasilacz) spelniaja wszystkie wymagania norm UE, dlatego zostalo oznaczone symbole CC.

UWAGA

Zasilacz pracuje na niebezpiecznym napciu. Wszelkie naprawy serwisowe nalezy zleci specjaloscie. Nieodpwiednia obstuga moze spowodowa porazenie pradem elektrycznym.

Nalezy przestrzegać nastepujczych zasad:

• Urzadzenia przyznaczone są wylącznie do pracy wewnatrix pomieszczene. Naleźychronic je przydzialiem wody, wysokiej wilgotnosci oraz wysokiej temperatury (dopuszczalny zakres wynosi 0 - 40^ ).
• Nie nalezy stawiac na urzadzeniu zadnych pojemnikow zciecznp. szklanek.
  Cieplgo generwane podczas pracy urzadzenia musi zostac odpradowazone; dlatego na-lezy zapewnic dostaceczna cyrkulacionoweitetra wokot urzadzenia i ne Wolno zakrywaoc otworow wentylacynjch w obudowie.

• Nie nalezy uzywac urzadzenia lub natychmiast odłaczyc zasilanie

• gezeli stwierdzono widoczne uszkodzenie urzadzenia lub zasilacza,

• gezeli uszkodzenie moglo POWSTAC na skutek upadku lub podobnego zdarzenia,
• jejeli dziala niepoprawnie.

W kazdym przypadiku, naprawe urzadzenianalezy zleci specjalisce.

• Do czyszczenia uzywacSuchej miekkiej sciecreczki. Nie stosowac wody i srodkow chemicznych.
• Producent ani dostawca nie ponsosz odpowiedzialnosci za uszkodzenie spreztu badz obrażenia uzytkownika, jejeli urzadzenia bylo uzywane niedgndie z przyznaczeniem, zostalo niedpowsiedniod podlączone lub poddaneNieautoryzowanej naprawie.

Po calkowitym zakonczeni eksplatacji, nalezy oddac urzadzenie do punktu recyclklingu.

3 Zastosowanie

Niniejszy mikser zostal zaprojektowany jako urzadzenie wolnostojace i przyznaczony jest do mikswomania sygnaw audio w zastosowaniach PA oraz przy nagrywaniu dzwieku. Wyposazone jest w dwa (MMX-24USB) lub 4 (MMX-44) kanaly wejsciowe mono oraz 4 kanaly stereo - pozwalajacych na podlaczenia mikrofonow (rowniez wymagajacych zasilania phantom) oraz zrodel audio z wyjsciem liniowym (np. instrumentow muzychnych, odtrwarczy). Dzieki wysycie na efekt möglich jest podlaczenia urzadzeni do przetwarzania urzadzenia efektowego. Mikser wyposazone jest ponadto w wojcie i wyjscie nagrywania do podlaczenia urzadzenia rejestrujacego oraz wyjscie odschuchowe zsumowanego sygnalu poprzej stuchawki lub system odstuchowy.

Model MMX-24USB posiada ponadto interfecs USB audio do laczenia z komputerem.

4 Przygotowanie miksera do pracy

Przed przystapieniem do podlaczania /zmiany polaczeń oraz przyded pierwszym uruchomieniem, nalezy skrecić regulatory BOOTH/PHONES (23) oraz MASTER (16) na minimum.

4.1 Podłuczanie zróde† audio

Ze wzgledu na brak moziwocki przeloczania miedzy wejsciami na kanalach mono, jakoczescnie przy wykorzystwyac tylko wejscie mikrofonowe (1) lub wejscie liniowe (2); nie przy wykorzystwyac obu wejsć jakoczescnie.

4.1.1 Mikrofony

Mikrofony nalezy podlaczać do symetrycznych gniażd XLR MIC (1). Dla wzystkich wejsć mikrofonowych sąwiwe jest wączenia zasilania phantom, wymaganego w przypadku mikrofonów pojemnosciowych: aby wącZY czasilanie phantom, nalezy wcisnocy przycisk PHANTOM 48 V (22). Wączenia zasilania phantom sygnalizowane jest zapaleniem sie diody obok przycisku.

Uwaga: Przy wączonym zasilaniu phantom, nie wolno podłaczać mikrofonów z niesymetrycznym wyjsciem; moga one ulec uszkodzenia.

Aby zapobiec trzaskowski podczas wyczania, nalezy wyczac i wyczac zasilanie phantom tylko przy wyczonym mikserze lub przy skre-conych na minimum regulatorach wyjsciowych.

4.1.2 Urzadzenia audio z wyjsciem liniowym

Urzadzenia audio z wyjsciem liniowym (np. odbiorniki mikrofonów bezprzewodowych, instrumenty muzychne, odtrwarzace) naleź podlaczać do gniazd 6,3 mm LINE (2) na kanalach wejsciowych. Gniazda przystosowane są do sygnatów symetrycznych. Moziwe jest takze podlaczieanie urzadzen z wyjsciem niesymetrycznym, za pomocą 2-polowej wtyku 6,3 mm.

-Urzadzenia mono podlaczac do kanalow CH 1 oraz CH 2 (MMX-24USB) lub CH 1 do CH 4 (MMX-44).
-Urzadzenia stereo podlaczać do kanatow CH3/4doCH9/10(MMX-24USB)lubCH5/6 do CH 11 / 12 (MMX-44).W przypadku podlacznania urzadzen mono na kanat stereo, wykorzystwyac tylko lewe gniazdo L. Sygnat wejsciowy zostanie woczas wewnetrnie przytaczonny na lew y i sprawy kanal.

Ježeli wejscie TAPE IN (17) nie jest wykorzysty-wane do podlączania rejestratora (rozd. 4.3),MZNE podlączyć do noiego dodatkowe zrodlo stereo z wyjsciem liniowym (np. odtwaracz CD jako zrodlo tla muzychznego).

4.2 Urzadzenia efektowe

Dzieki wyposażeniu miksera w wysylkne na efekt, czȩc scygnalu z kanalów wejsciowych, pobierana za regulatorami wzmocnienia LEVEL (10),MZEbyczepuszczana przec urzadzeniaefektowe, a nastepnie dodawana do zsumowanego sygnalu.

1) Podłaczyc wojcie urzadzenia efektowygo za pomocza wtyku 6,3 mm do wyjscia mono AUX SEND (13).
2) Polaczyc wyjscie urzadzenia efektowego z wejsciem LINE (2) nieduzywanego kanalu wejsciwogo, zgodnie z opisem w Rozdz. 4.1.2.

4.3 Rejectrator

Urzadzenie rejestrujace stereo nalezy podlaczac do gniazd RCA TAPE IN (17) oraz TAPE OUT (18):

1) Podłaczywość urzadzenia rejestrudevacego do woescia TAPE IN.
2) Podaczywojscie urzadzenia rejestrujucego do wyjscia TAPE OUT; na wyjsci tym dostepny jest zsumowy sygnal, regulowany za pomocag regulatora MASTER (16).

Gniazda RCA moga byc rowniez wykorzystwyane do podlaczania innych urzadzen z wyjsciem liniowym; pozwala to np. na podlaczenie dodatkowych odtwarzaczy do wejscia TAPE IN lub podlaczzenia dodatkowej wzmacniacza do wyjscia TAPE OUT.

4.4 System odschowy i schawski

Za pomocaj systemu odschowego i / lub szechawek stereo, można monitorówac zmiksowy sygnai, sygnai z wejsć TAPE IN (17) oraz sygnai wejsciowy z gniażda USB (28)*. Szechawki (minimalna impedancja 8 Ω) naleź podlaczenia do gniażda 6,3 mm PHONES (14). Wzmacniacz systemu odschowego można podlaczenia do wyjscia stereo BOOTH OUT (12); oba gniażda 6,3 mm dla tego wyjscia są niesymetryczne.

4.5 Wzmacniacz

Na wyjsciu stereo MASTER OUT (11) dostepny jest zmiksowany sygmal, regulowany za pomocar regulatora MASTER (16). Doideo wyjscia przyna podlaczac wzmacniacz glowy systemu PA (lub inne uradzzenia z wejsciem liniwym np. kolejny mikser). Oba gniazda 6,3 mm dlaideo wyjscia są niesymetryczne.

4.6 Zasilanie

Włączanie i wy)—czanie

Podlączyc dostarczony z mikserem zasilacz do gniażda (26) na tylnym panelu, a nastepnie do gniaźdka sieciowego (230V /50Hz)

Aby wączyc mikser, ustawic przy.§ćznik POWER (27) na ON; aby wączyc mikser, ustawic przy.§ćznik na OFF. Wączenie miksera sygnalizowane jest zapaleniem sie diody (24).

Uwaga: Ježeli mikser nie bedzie przy dduźysz czas wykorzystwyany, naleź odlączy zasilacz od gniażdka sieciowej, gdyż naweł przy wymićzonym mikserze zasilacz pobreia niewielka ióść prȩd.

4.7 Wspolpraca z komputerem*

Poprzej gniazdo USB (28), mözliwe jest transfor- rowanie plików audio w obu kierunkach pomiedzy mikserem a komputerem, takze rownoczesie:

-Wykorzystwyanie gniazda USB jako wejscie: sygnat przesyany do gniazda USB moze byc dodawany do zsumowanego sygnalu i odslu-chiwany poprzej stuchawki/system odslu-chowy.
-Wykorzystwyanie gniazda USB jako wyjscie: do gniazda USB przesyany jest zsumowany sygnal,regulowanyPokretlem MASTER (16).

Do wspópracy z mikserem mozna wykorzystać oprogramowanie systemowe komputera lub dodatkowo zainstalowy program audio. Wiele takich darmowych programów jest dostepnych w Internecie.

1) Właczyc komputer. Polaczyc port USB komputera z gniazdem USB miksera.

2) Mikser zostanie automatycznie Rozpoznany\ jako zewétrzne uradzdenie wejsciowe i wyjsciowe USB. Wymagane sterownik (standardowe dla systemu operacynjego) zostaná automatycznie zinstalowane.
Uwaga: Ježeli na komputerze nie ma wsztstkichNiezbednych sterowników,MZe wystapic koniecznosc wyszukania ich w Internecie lub wjozenia pltytinstalacyjnej systemu. Ježeli trzeba, zrestarowacomputer po zaintalowaniu sterowników.
3) Uruchomic program do odtwarzania/rejestracji dzwieku na komputerze i dokonać niedzbednych ustawien (EInstrukcja programu). MikserMZna juz obstugiwac zgodnia z opisem wrozdz.5.

Ježeli niedastepujé nagrywanie lub odztwarzanie dzwieku, upewnić sie ze aktywowany zostal interfejs USB dla wejscia lub wyjscia audio w ustawieniach systemowych komputera.

Wskazowska: W przypadiku gdy mikser jest podlaczony zarowno do komputera jak i innych urzadzen zu ziemionym kablem zasilajcym (np. wzmacniaca), istnieje ryzyko wystapienia petli misi i wziaganego zu nia przydzwieku. Aby wyeliminować to zaklocenie, międź mikser a kolejne urzadzenia nalezy wȩczy separator masy (np. FGA-102 lub FGA-202 marki "img Stage Line").

5 Obsluga

UWAGA Nie nalezy ustawiać zbyt wysokiej

glosnosci systemu audio ani na sluchawkach. Dlugotwale dzialanie duzej glosnosci besoin uzkodzic slich! Ucho ludzkie przywyczaja sie do poziomu dzwieku i po pewnym czasie ndobiera go jak wysokiego. Dlatego nienalezy zwiekszac ustawionegowczesnie poziomu dzwieku.

5.1 Podstawowe ustawenia dla kanatow wejsciowych

Ponieszka kolejnosc dzialn jest tylko propozycja;
inna kolejnosc jest rowniez moziwa.

1) Na kanalach wejsciowych skrecic wzystkie regulatory LEVEL (10) maksymalnie w lewo. Na kanalach mono, ustawic regulatory GAIN (3), barwy (4) oraz PAN (9) na pozycje srodkowa oraz zwolnic wzystkie przyciski _NH (5).
Na kanalach stereo, zwolnic wszystkie przyciski +4 / - 10 (6) i ustawic regulatory BAL (9) na pozycje srodkowa.
2) Skrecic regulator AUX SEND MASTER (25) maksymalnie w lewo.
3) Zwolnic przyciski TAPE/USB* TO MIX (19), TAPE TO BOOTH / PHONES (20) oraz AUX SEND TO BOOTH (21).
4) Ustawic regulator MASTER (24) na "0 dB".
5) Podac sygnat audio na dany kanat (np. glos lub dzwiek z instrumentu).
6) Aby ustawic kanal mono, ustawic regulator LEVEL (10) na srodkowa pozycje. Nastepnie, ustawic wzmocnienie wejsciowe regulatorem GAIN (3) tak, aby wskaznik poziomu (15) pokozywal 0 dB. Nastepnie ustawic barwe dzwieku regulatori EQ (4). Jesli trzeba, wcisnac przycisk 7sm (5) aby wyftlmic przydzwiek (np. dzwieki uderzeniowe, szum). Wskaznik przesterownia PEAK (8) powinien zapalać sie na krtoko tlyko przy osiagini maksymalnych wartosci

sygnalu. Ježeli swieci sie ciagle, skrekic regulator wzmocnienia GAIN i / lub regulatory barwy.

Aby ustawic kanal stereo,

ustawic regulator LEVEL (10) tak, aby wskaznik poziomu (15)Pokazywat 0 dB. Jezeli poziom sygnatu ze zrodla jest zbyt niski, wcisnac przycisk +4 / - 10 6)aby podbic go (o 12 dB).Jezeli wskaznik PEAK (8) swieci sie ciagle, nały zmniejszyc poziom sygnatu na wyjsciu zrodla audio.

7) Po dokonaniu ustawien na danym kanale, skrecic regulator LEVEL dla tego kanalu maksymalnie w lewo i powtorzyc ustawienia dla kolejngo kanalu.

5.2 Miksowanie sygnów ze zróde† audio

1) Ustawic regulator MASTER (16) na takarwartosc,aby poziomzmiksowanego sygnalu pozwal na optimalne dokonanie ustawien.
2) Po ustawieniu optymalnego poziomu oraz barwy na kanalach wejsciowych (rodz. 5.1),zmiksownik wsystkie sygnaly z kanaiow wejsciowych za pomocymi regulatorów glosnosci LEVEL (10). Regulatory glosnosci LEVEL nieuzywnych kanaiow skrécie maksymalnie w lewo.
3) Dla kanałow mono, za pomocā regulatorów panoramały PAN (9) ustawic polożenie sygnatów w zmiksowanym sygnale stereo. Dla kanałow stereo ustawic balans sygnatów steroe, za pomocā regulatorów BAL (9).
4) Ježeli do miksera podlączono urzadzenia efektowe, patrz Rozdz. 5.2.1.
5) Aby dodac sygnat wejsciowy z gniazd TAPE IN (17) oraz gniazda USB (28)^ do zsumo -wanego sygnalu, wcisnac przycisk TAPE [/USB] TO MIX (19).

Uwaga: Ježeli wyjscie TAPE OUT lub gniaźdo USB* wykorzystwyane jest do nagrywania, aby moc rownoczesnie odtrwarć szegnię przechy wejscie TAPE IN lub gniaźdo USB*, przyczisk TAPE[/ USB*] TO MIX nie sąbz wciśniety, w przyeciwnym razie nastapi sprzȩzenia.

6) W oparciu o wskaznik poziomu (15), ustawic poziom glosnosci zmiksowanego syngalu za pomocag regulatora MASTER (16). Upewnic sie, ze zdzen a przycisków (20, 21) nie jest wcijsniety; w przyciwny wypadku, wskaznik diodowy nie bedzie pokazywał poziomu zsu-mowanego syngalu. Czerwone diody CLIP zapalaja sie gdy w przypadku przesterOWania.

5.2.1 Ustawianie wysylki na efekt

Podlączy urzadzenia efektowe do wyjscia AUX SEND (13) oraz do jakego z niewykorzystwyanych wejsc LINE (2) na kanalach wejsciowych.

1) Aby efekt byl slyszalny ustawic nastepujace regulatory na srodkowa pozycje:
-AUXSENDMASTER(25)
Regulator LEVEL (10) na kanale, do kto-rego podlaczono urzadzenia efektowe
2) Za pomocę regulatorów AUX SEND (7) zmiłsownik sygnaly z kanalów wejsciowych do wysylki na efekt. Sygnat pobierany jest za regulatorami LEVEL (10). Regulatory te po -zwalajna ustawienie zadanej sity efektu niedzalezie dla kazdego kanalu.
Uwaga: Skrecic maksymalnie w lewo regulator AUXSEND na kanale, do ktorego podlączono wyjscie urzadzenia efektowego; w przyceiwym razie nastapi sprzezenia.
3) Za pomocag regulatora AUX SEND MASTER (25) ustawic ilosc zmiksowanego sygnalu wyslanego na efekt (suma wzystkich sygnalow wysylanych na efekt), tak aby urzadzenia efektowe nie zostalo przysterowane.
4) Za pomocaj regulatora LEVEL (10) na kanale, do ktorego podlaczono wyjscie urzadzenia efektowego, ustawic silc efektu dodawanego do zsumowanego sygnaLU.

5.3 Monitorowanie sygnalu za pomocagystemu odsluchowego i sluchawek

Za pomocagdwochprzyciskow20,21wybracsyngnawsyfanydo systemu odsluchowegopoprzez wyjscia PHONES (14) oraz BOOTHOUT (12) iPokazywany na wskazniku (15):

• Ježeli zaden z tych przycisków nie jest wciśniety, zsumowy sygnat, regulowy za po-mocą regulatora MASTER (16) jest odsluchiwany i pokazywany na wskaźniku poziomu.
• Ježeli wcińskiety jest tylko przycisk TAPE TO BOOTH / PHONES (20), sygnat z wejscia TAPE IN (17) oraz gniazda USB* (28) jest odśluchiwany i pokazwany na wskaźniku (np. w celu sprawdzenia dokonywanych nagrań).
• Ježeli wciński jest przycisk AUX SEND TO BOOTH (21), odśluchiwany i pokazywany na wskazniku jest sygnat wysylany na efekt, zza regulatoria AUX SEND MASTER (25). W tym przypadyku, ustawienie przyciscu TAPE TO BOOTH / PHONES nie ma znaczenia.

Ustawic glosnosc odstuchwanego sygnalu za pomocag regulatora BOOTH / PHONES (23).

6 Specyfikacja

Czulość wejsciowa

Mic: 0,5mV

(przy wskazaniu 0 dB)

Booth Out: 2 V

(przy wskazaniu 0 dB)

Aux Send: 9,5 V max

Impedancja sluchawek: ≥ 8

Interfejs USB*: USB 2.0 (full speed)

Pasmo przenoszenia: .. 20 - 20 000 Hz

THD: <0.05%

Stosunek S / N: >74 dB(wažony A)

Przesluch: -63 dB

Korektory barwy

basy: ±15 dB/ 80 Hz

srednie: ± 15dB / 2,5kHz

wynsokie: ± 15dB / 12kHz

Filtr Low Cut: 75 Hz

Zasilanie phantom: .+48 V

Zasilanie: 18 V~z dol. zasilacza 230V\~/50Hz

Zakres temperatur: .0-40°C

Wymiary (S× W× G)

MMX-24USB: 220 × 65 × 260 mm

MMX-44: 280 × 50 × 260 mm

Waga

MMX-24USB: 2,1 kg

MMX-44: 2,2 kg

WspoIpraca z systemami operacyjnymi do pracy USB*:

Windows 2000, Windows XP lub poźniejsze wersje Windows

Mac OS 9.0.4 lub pożniejsze, Mac OS X

Windows jest międzynarodowa, sprawie thonionj marka nalezac do Microsoft Corporation.

Mac OS jest mydżynarodówq, prawnie chronionq markq naleźća do Apple Computer Inc.

Zzastrzezeniem mozliwośczmian.
