BEDIENUNGSANLEITUNG MMX44 Monacor

D Bevor Sie einschalten ...
A Wir wünschen Ihnen viel Spa mit Ihr neu den Gerat von ,img Stage Line".Bitte lesen Sie diese Bedienungs
anleitung vor dem Betrieb gründlich durch. Nur so lernen Sie alle Funktionsmöglichkeiten kennen, vermeiden Fehlbedienungen und schätzen sich und Ihr Gerat vor eventuellen Schäden durch unsachgemäßen Gebrauch. Heben Sie die Anleitung für ein späteres Nachlesen auf.

Der deutsche Text beginnt auf der Seite 4.

Auf der ausklappbaren Seite 3 finden Sie alle beschriebenen Bedienelemente und Anschlüsse.

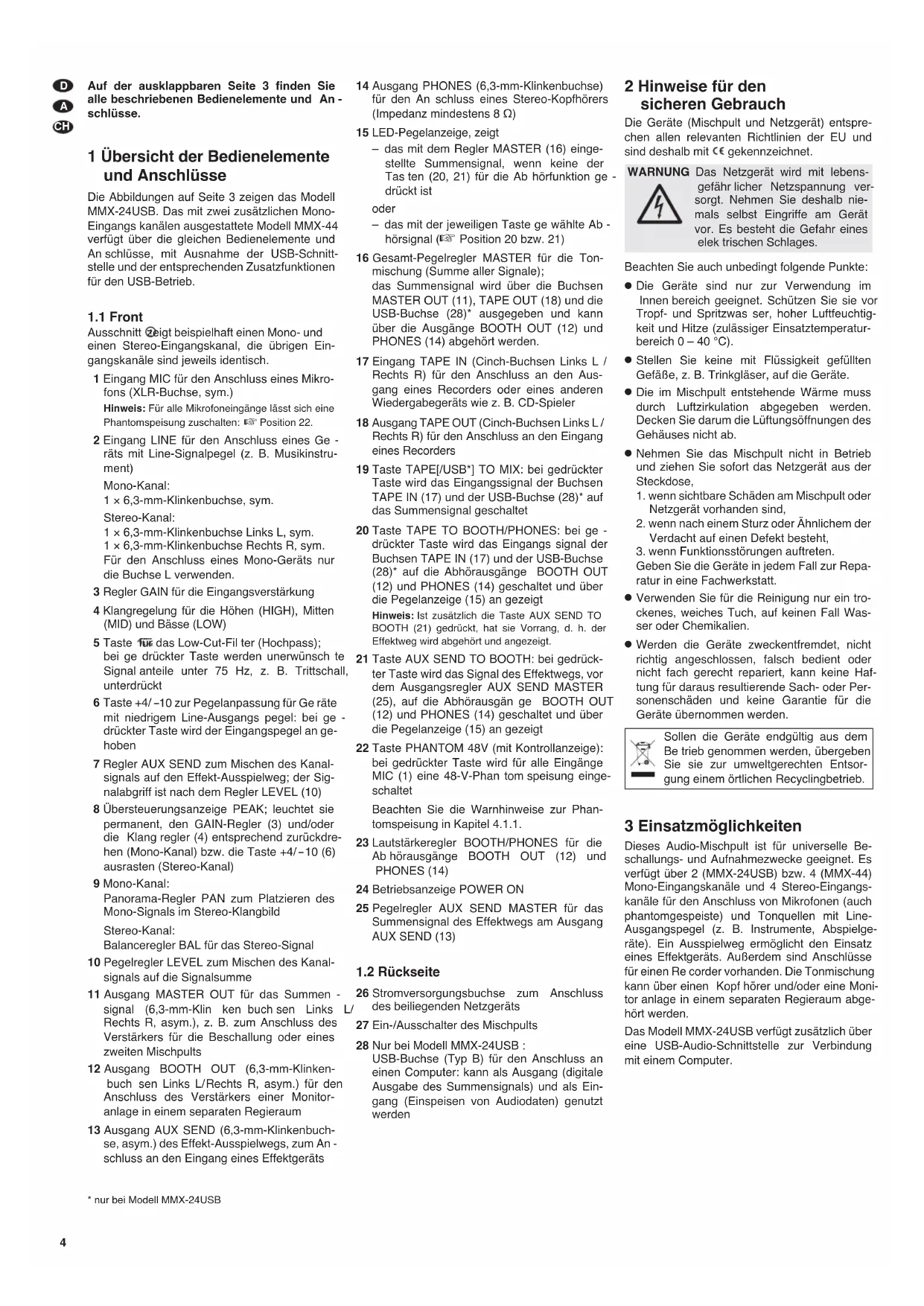

1 Übersicht der Bedienelemente und Anschlüsse

Die Abbildungen auf Seite 3 zeigen das Modell MMX-24USB. Das mit zwei zusätzlichen MonoEingangs kanälen ausgestattete Modell MMX-44 verfügt über die gleichen Bedienelemente und An Schlüsse, mit Ausnahme der USB-Schnittstelle und der entsprechenden Zusatzfunktionen für den USB-Betrieb.

1.1 Front

Ausschnitt ②eigt beiselpaft einen Mono- und einen Stereo-Eingangsgkanal, die übrigen Eingangskanä sind jeweils identisch.

1 Eingang MIC für den Anschluss eines Mikrofons (XLR-Buchse, sym.)
Hinweis: Für alle Mikrofoneingänge lasst sich eine Phantomspeitung zuschalten: Position 22.
2 Eingang LINE for den Anschluss eines Ge-rats mit Line-Signalpegel (z. B. Musikinstrument)
Mono-Kanal:
1× 6,3-mm -Klinkenbuchse,sym.
Stereo-Kanal:
1× 6,3-mm Klinkenbuchse Links L,sym. 1× 6,3-mm Klinkenbuchse Rechts R,sym. For den Anschluss eines Mono-Gerats nu die Buchse L verwenden.
3 Regler GAIN für die Eingangsverständlung
4 Klangregelung fur die Hohen (HIGH), Mitten (MID) und Basse (LOW)
5 Taste das Low-Cut-Fil ter (Hochpass); bei ge drucker Taste werden unerwunsch te Signal anteile unter 75 Hz, z. B. Trittschall, unterrückt
6 Taste +4 / - 10 zur Pegelanpassung fur Gerate mit niedrigem Line-Ausgangs pegel: bei ge druckter Taste wird der Eingangspegel an gehoben
7 Regler AUX SEND zum Mischen des Kanal-signalsauf den Effekt-Ausspielweg; der Sig-nalabgriff ist nach dem Regler LEVEL (10)
8 Übersteuerungsanzeige PEAK; leuchtet sie permanent, den GAIN-Regler (3) und/oder die Klang regler (4) entsprechend zurückdrehen (Mono-Kanal) bzw. die Taste +4/-10 (6) ausrasten (Stereo-Kanal)
9 Mono-Kanal:
Panorama-Regler PAN zum Platzieren des Mono-Signals im Stereo-Klangbild
Stereo-Kanal:
Balanceregler BAL für das Stereo-Signal
10 Pegelregler LEVEL zum Mischen des Kanal-signals auf die Signalsumme
11 Ausgang MASTER OUT für das Summen signal (6,3-mm-Klin kenbuch sen Links Rechts R, asym.), z. B. zum Anschluss des Verständers für die Beschaltung oder eines zweiten Mischpults
12 Ausgang BOOTH OUT (6,3-mm-Klinkenbuch sen Links L/Rechts R, asym.) fur den Anschluss des Verstärkers einer Monitoranlage in einem separaten Regieraum
13 Ausgang AUX SEND (6,3-mm-Klinkenbuchse, asym.) des Effekt-Ausspielwegs, zum Anschluss an den Eingang eines Effektgerats

14 Ausgang PHONES (6,3-mm-Klinkenbuchse) für den An schluss eines Stereo-Kopfhörers (Impedanz mindestens 8 Ω)
15 LED-Pegelanzeige, zeitg
das mit dem Regler MASTER (16) eingestellte Summensignal, wenn keine der Tas ten (20, 21) für die Ab hörfungtion ge-druckt ist
oder
-dasmit der jeweiligen Tastes ge wahlte Ab - horsignal (Position 20 bzw.21)
16 Gesamt-Pegelregler MASTER für die Ton-mischung (Summe aller Signale); das Summensignal wird über die Buchsen MASTER OUT (11), TAPE OUT (18) und die USB-Buchse (28) ausgegeben und kann über die Ausgänge BOOTH OUT (12) und PHONES (14) abgehört werden.
17 Eingang TAPE IN (Cinch-Buchen Links L / Rechts R) fur den Anschluss an den Ausgang eines Recorders oder eines anderen Wiedergabegerats wie z. B. CD-Spieler
18 Ausgang TAPE OUT (Cinch-Buchsen Links L/ Rechts R) fur den Anschluss an den Eingang eines Recorders
19 Taste TAPE/[USB] TO MIX: bei gedrückter Taste wird das Eingangssignal der Buchsen TAPE IN (17) und der USB-Buchse (28)^ auf das Summensignal geschaltet
20 Taste TAPE TO BOOTH/PHONES: bei ge- druckter Taste wird das Eingangs signal der Buchsen TAPE IN (17) und der USB-Buchse (28)^ auf die Abhorausgabe BOOTH OUT (12) and PHONES (14) geschalte und uber die Pegelanzeige (15) an gezeigt
Hinweis: Ist zusätzlich die Taste AUX SEND TO BOOTH (21) gedrück, hat sie Vorrang, d. h. der Effektweg wird abgehört und angezeigt.
21 Taste AUX SEND TO BOOTH: bei gedrückter Taste wird das Signal des Effektwegs, vom dem Ausgangsregler AUX SEND MASTER (25), auf die Abhorausgan ge BOOTH OUT (12) und PHONES (14) geschalte und über die Pegelanzeige (15) an gezeigt
22 Taste PHANTOM 48V (mit Kontrollanzeige): bei gedruckter Taste wird für alle Eingänge MIC (1) eine 48-V-Phan tom speisung eingeschaltet

Beachten Sie die Warnhinweise zur Phantomspeitung in Kapitel 4.1.1.

23 Lautstärkeregler BOOTH/PHONES für die Ab horausgänge BOOTH OUT (12) und PHONES (14)
24 Betriebsanzeige POWER ON
25 Pegelregler AUX SEND MASTER für das Summensignal des Effektwegs am Ausgang AUX SEND (13)

1.2 Rückseite

26 Stromversorgungsbuchse zum Anschluss des beiliegenden Netzgerats
27 Ein-/Ausschalter des Mischpults
28 Nur bei Modell MMX-24USB: USB-Buchse (Typ B) für den Anschluss an einen Computer: kann als Ausgang (digitale Ausgabe des Summensignals) und als Eingang (Einspeisen von Audiodaten) genutzt werden

2 Hinweise für den sicheren Gebrauch

Die Geräte (Mischpult und Netzgerät) entsprechen allen relevanten Richtlinien der EU und sind deshalb mit C ∈ gekennzeichnet.

WARNING Das Netzgerät wird mit lebens- gefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe am Gerät vor. Es besteht die Gefahr eines elek trischen Schlages.

Beachten Sie auch unbedingt folgende Punkte:

Die Geräte sind nur zur Verwendung im Innereich geeignet. Schützen Sie sie vor Tropf- und Spritzwäs ser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0 - 40 °C).
- Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf die Geräte.
Die im Mischpult entstehende Wärme muss durch Luftzirkulation abgegeben werden. Decken Sie darum die Lüftungsöffnungen des Gehäuses nicht ab.
- Nehmen Sie das Mischpult nicht in Betrieb undziehen Sie sofort das Netzgerät aus der Steckdose.

1. wenn sichtbare Schaden am Mischpult oder Netzgerät vorhanden sind,
2. wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,

3. wenn Funktionstörungen auftreten.
   Geben Sie die Geräte in jeder Fall zur Reparatur in eine Fachwerkstatt.

4. Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, auf keinen Fall Wasser oder Chemikalien.

5. Werden die Geräte zweckentfremdet, nicht richtig angeschlossen, falsch bedient oder nicht fach gerecht repariert, kann keine Haftung für das aus resultierende Sach- oder Personenschäden und keine Garantie für die Geräte übernommen werden.

Sollen die Geräte endgültig aus dem Be trieb genommen werden, übergeben Sie sie zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

3 Einsatzmöglichkeiten

Dieses Audio-Mischpult ist für universelle Beschallungs- und Aufnahmzewecke geeignet. Es verfügbar über 2 (MMX-24USB) bzw. 4 (MMX-44) Mono-Eingangsganäle und 4 Stereo-Eingangsganäle für den Anschluss von Mikrofonen (auch phantomgeseinte) und Tonquellen mit Line-Ausgangspiegel (z. B. Instrumente, Abspielgeräte). Ein Ausspielweg möglichst den Einsatz eines Effektgeräts. Außen dem sind Anschlüsse für einen Re corder vorhanden. Die Tonmischung kann über einen Kopf hörer und/oder eine Monitor anlage in einem separaten Regieraum abgehört werden.

Das Modell MMX-24USB verfügbar zusammen über eine USB-Audio-Schnittstelle zur Verbindung mit einem Computer.

4 Inbetriebnahme

Vor dem Herstellen/Trennen von Verbindungen und vor jedem Einschalten sollen den Ausgangsregler BOOTH/PHONES (23) und MAsTER (16) auf Minimum gestellt werden.

4.1 Tonquellen anschließen

Da in den Mono-Kanälen nicht zwischen den Eingängen umgeschaltet werden kann, entweder den Mikrofoneingang (1) oder den Line-Eingang (2) verwenden, nicht beiden gleichzeitig.

4.1.1 Mikrofone

Mikrofone an die symmetrisch be schalteten XLR-Buchsen MIC (1) an schlie Ben. Für phantomge speiste Mikrofone lasst sich durch Drucken der Taste PHANTOM 48V (22) für alle XLR-Buchsen ge meinsam eine 48-V-Phan tom speisung einschalten. Bei aktivierten Phantomspeisung leuchtet die An zeige darüber den Taste.

Vorsicht: Bei eingeschalteter Phantomspe-sung darkein Mikrofon mit asymmetrischem Ausgang angeschlssen sein, da diese beschädigt werden kann.

Um Schaltgeräuche in den Laufsprechern und im Kopfhörer zu vermeiden, die Phantomspeisung nur ein- oder ausschalten, wenn das Mischpult ausgeschelt ist oder die jeweiligen Ausgangsregler auf Minimum gestellt sind.

4.1.2 Line-Tonquellen

Tonquellen mit Line-Signalpegel (z. B. Empfänger von draht losen Mikrofonsystemen, Effektgeräte, In strumente, Ab speligeräte) an die 6,3-mm-Klinkenbuchsen LINE (2) der Eingangskanä an schlieben. Die Buchsen sind symmetrisch beschaltet. Es lassen sich aber auch Geräte mit asymmetrisch be schalteten Ausgang über 2-po lige Klinken stecker anschließen.

-Mono-Ge rrate an die Mono-Kanale CH 1 und CH 2 (MMX-24USB) bzw. CH 1 bis CH (MMX-44) anschlieben.
- Stereo-Ge rate an die Stereo-Kanäle CH 3/4 bis CH 9/10 (MMX-24USB) bzw. CH 5/6 bis CH 11/12 (MMX-44) anschließen. Soll an einen Stereo-Kanal ein Mono-Gerät angegeschlossen werden, nur die Buchse L verwenden. Das Mono-Signal wird dann in tern auf den rechten und linken Kanal ge schaltet.

Ist der Cinch-Eingang TAPE IN (17) nicht von einem Recorder belegt (Kapitel 4.3), kann auch hier ein zusätzliches Stereo-Gerät mit Line-Pegel an geschlossen werden (z. B. ein CD-Spieler für Hintergrundmusik in Spielhausen).

4.2 Effektgerät anschließen

Über den Ausspielweg konnen Signalanteile aus den Eingangskanalen ausgekoppelt, über ein Effektgerat gefuhrt und nach ihrer Be arbeitung auf das Summensignal gemisch werden. Der Signalabgriff ist nach dem Regler LEVEL (10) des jeweiligen Eingangskanals.

1) Den Eingang des Effektgerats über einen 6,3-mm-Klinkenstecker mit dem Mono-Ausgang AUX SEND (13) verbinden.
2) Den Ausgang des Effektgerats mit dem LINE-Eingang (2) eines freien Eingangskanals verbinden, siehe dazu Kapitel 4.1.2.

4.3 Recorder anschlieben

Ein Stereo-Aufnahmegerät, z. B. Ton band gerät, kann an die Cinch-Buchen TAPE IN (17) und TAPE OUT (18) angeschlos sen werden:

1) Den Wiedergabeausgang des Recorders an den Eingang TAPE IN anschließen.
2) Den Aufnahmeeingang des Recorders an den Ausgang TAPE OUT anschließen; der Ausgang erhalten das mit dem Regler MASTER (16) eingestellte Summensignal.

Die Cinch-Anschlusses konnen jedoch auch für andere Geräte mit Line-Signalpegel genutzt werden, z. B. lassst sich ein Wiedergabegerät wie CD- oder MP3-Spieler an TAPE IN anschließen oder ein zusätzlicher Veränder an TAPE OUT.

4.4 Monitoranlage und Kopfhörer anschließen

Über einen Stereo-Kopfhörer und/oder über eine Monitor anlage in einem separates Regierraum kann die Tonabmischung, das Eingangssignal der Buchsen TAPE IN (17) und der USB-Buchse (28)^* oder der Effektweg abgehört werden. Den Kopfhörer (Mindestimpedanz 8 Ω) an die 6,3-mm-Klinkenbuch se PHONES (14) anschlieBen. Den Versteller der Monitoranlage an den Stereo-Ausgang BOOTH OUT (12) an-schlieBen; die beiden 6,3-mm-Klinkenbuch sendes Ausgangs sind asym metrisch beschaltet.

4.5 Veränderer anschließen

Der Stereo-Ausgang MASTER OUT (11) erhält das mit dem Regler MASTER (16) eingestellte Summen signal. Hier kann der Versteller für die Beschaltung angeschlossen werden (oder ein anderes Gerät mit Line-Eingang wie z. B. ein zweites Mischpuhl). Die 6,3-mm-Klin kenbuch sen sind asymmetrisch beschaltet.

4.6 Stromversorgung Ein- und Ausschalten

4Das beiliegende Netzgerät mit der Stromversorgungsbuchse (26) auf der Rückseite verbinden und in eine Steckdose (230V / 50Hz) stecken.

Zum Einsatz des Mischpuls den Schalter POWER (27) auf ON stellen, zum Ausschalten auf OFF. Bei eingeschalteten Gerät leuchtet die Betriebsanzeige (24).

Hinweis: Wird das Mischpult längere Zeit nicht betrieben, das Netzgerät aus der Steckdoseziehen, da es selbst bei ausgeschalteten Mischpult einen geringen Strom verbraucht.

4.7 Betrieb mit Computer*

Über die USB-Buchse (28) konnen Audio Daten in beiden Richtungen zwischen Mischpult und Computer übertragen werden, auch gleichzeitig:

• Verwendung als Eingang: Über die USB-Buchse eingespeiste Daten halten sich auf das Summensignal schalten und über Kopfhörer/Regie-Monitoranlage ab horen.
• Verwendung als Ausgang: Die USB-Buchse gibt das mit dem Regler MASTER (16) eingestellte Sum mensignal aus.

Für den Betrieb des Mischpuls mit einem Computer kann die mit dem Betriebssystem mitgelieferte Audio-Software verwendet werden oder zu sätzlich installierte Audio-Software. Verschiedene Audio-Programme zur Aufnahme und Wiedergabe sind kos tenlos im Internet erhältlich.

1) Den Computer hochfahren und die USB-Buch se des Mischpults mit einem USB-Anschluss am Computer verbinden.
2) Das eingeschaltete Mischpult wird vom Computer als USB-Audiogerät für die Toneingabe und Tonausgabe erkannt. Die erforderlichen Treiber (Standard-Treiber des Betriebssystems) sind auf dem Computer vorhanden. Hinweis: Behinden sich nicht alle geforderten Treiber auf dem Computer, müssen sie nachinstalliert werden, z. B. über die Betriebssystem-Original-CD. Gegebeneffalls nach der Installation den Computer neu starten.
3) Das verwendete Audio-Programm aufrufen und drot die erforderlichen Einstellungen für die Tonwiedergabe über das Mischpult bzw. Tonaufnahme vom Mischpult vormehmen (An leitung des Programms). Das Mischpult kann dann anhand Kapitel 5 bedient werden.

Findet keine Tonaufnahme bzw. Tonwiedergabestatt, in den Systemeinstellungen desComputers überprüfen, ob die USB-Schnittstelle fur die Toneingabe bzw. Tonausgabe angewählt ist.

Tipp: Ist das Mischpult sowohl mit einem Computer verbunden als auch mit Geräten, die über ihr Netzkabel geerdet sind (z. B. Verträcker), können aufgrund von Masschleifen Brummstorungen auftreten. Um diese zu beseitigen, kann das Mischpult über ein Massettrennfilter (z. B. FGA-102 oder FGA-202 von „img Stage Line") mit dem jeweiligen Gerät verbunden werden.

5 Bedienung

VORSICHT Stellen Sie die Lautstärke der Audioanlage und des Kopfhörers nie sehr hoch ein. Hohe Lautstärken können auf Dauer das Gehör schädigen! Das Ohr ge wöhnt sich an hohe Lautstärken und empfindet sie nach einiger Zeit als nicht mehr so hoch. Erhöhen Sie darum eine hohe Lautstär ke nach der Gewohnung nicht weiter.

5.1 Grundeinstellung der Eingangskanäle

Die folgenden Bedienschritte zur Pegelanpassung und Klangkorrektur dienen nur als Hilfesterstellung, es sind auch andere Vorgehensweisen möglich.

1) In allen Eingangskanänen die Regler LEVEL (10) gaz zurückdrehen.
In den Mono-Eingangskanalen alle Regler GAIN (3), alle Klangregler (4) und alle Regler PAN (9) in die Mittelposition drehen und alle Tasten _H_2 (5) ausrasten.
In den Stereo-Eingangskanalen alle Tassen +4 / - 10 (6) ausrasten und alle Regler BAL (9) in die Mittelposition drehen.
2) Den Regler AUX SEND MASTER (25) gaz zu rückdrehen.
3) Die Tasten TAPE[/USB*] TO MIX (19), TAPE TO BOOTH/PHONES (20) und AUX SEND TO BOOTH (21) ausrasten.
4) Den Summenregler MASTER (24) in die Position 0dB^ stellen.
5) Ein Tonsignal auf den jeweiligen Eingangskanal geben (z. B. in ein Mikrofon singen, Instrument speilen).

6) Zur Einstellung eines Mono-Ka nals den Regler LEVEL (10) in die Mittelposition drehen. Den Regler GAIN (3) so einstellen, dass die Pegelanzeige (15) bei 0 dB leuchtet. Den Klang mit den drei EQ-Reglern (4) einstellen und bei Bedarf die Taste zum Unter drücken tieffrequencyen ter Storgerausche (z.B.Trittschall Brummen) drucken.Danach die Aussteuerung ggf. mit dem Regler GAIN korrigieren. Die An zeige PEAK (8) sollte hochstens bei Signal spitzen kurz auf flackern. Leuchtet sie permanent, den Regler GAIN und/oder die Klang regler entsprechend zu -ruck drehen.

Zur Einstellung eines Stereo-Kanals den Reg ler LEVEL (10) so welt aufdrehen, dass die Pegelanzeige (15) bei 0 dB leucht. Muss er dazu sehrweit aufgedreht werden, zur Pegelanhebung (12 dB) die Um schalttaste +4 / - 10 6 im Kanalzug drucken.Muss er sehrweit zurückgedreht werden und leuchtet permanent die Anzeige PEAK (8) des Ka nals, den Ausgangspiegel der Tongquelle re duzieren.

7) Nach der Einstellung eines Kanals seinen Regler LEVEL ganz zu rückdrehen und den nachsten Kanal einstellen.

5.2 Tonquellen mischen

1) Den Summenregler MASTER (16) so welt aufziehen, dass sich das Mischungsverhältnis der Tonquellen optimal einstehen lasst.
2) Sind alle Einstellungen zur Pegelanpassung und alle Klangeinstellungen durchgefuhrt (Kap. 5.1), mit den Reglern LEVEL (10) die Signale der Eingangskanäe im ge wünschten Lautstärkeverhältnis mi schen. Die Regler LEVEL nicht benutzter Kanäe immer ganz zurückdrehen.
3) Für die Mono-Kanäle mit den Panoramaireg-lern PAN (9) die Mono-Signale im Stereo-Klangbild platzieren und für die Stereo-Kanäle mit den Reglern BAL (9) die Balance der Stereo-Signale einstellen.
4) Ist ein Effektgerät angeschlossen, siehe Ka-pitel 5.2.1.
5) Um das Eingangssignal der Buchsen TAPE IN (17) und der USB-Buchse (28)^* auf die Signalsumme zu schalten, die Tas te TAPE[USB*] TO MIX (19) drucken.

Hinweis: Wird während einer Aufnahme über die Buchsen TAPE OUT bzw. die USB-Buchse das Aufnahmesignal als Eingangssignal auf die Buchsen TAPE IN bzw. die USB-Buchse gegeben, davon die Taste TAPE/[USB]* TO MIX nicht gedrückt sein, daß sonst eine Rückkopplung auftritt.

6) Mit dem Regler MASTER (16) die endgültige Lautstärke des Summensignals einstellen, unter Zuhlifenahme der Pegelanzeige (15). Damit diese den Pegel des Summensignals an zeigt, dar keine der beiden Tasten (20, 21) für die Abhörfungkndruckt sein. Bei Übersteuerung leucht den roten LEDs CLIP der Pegelanzeige.

5.2.1 Effekt-Ausspielweg einstellen

Das Effektgerät muss am Ausgang AUX SEND (13) und am LINE-Eingang (2) eines freien Eingangskanals angeschlossen sein.

1) Da mit die nachfolgenden Effekt-Einstellungen hörbar sind, folgende Regler vorerst un-gefahr in die Mittelposition drehen:
-AUX SEND MASTER (25)
den Regler LEVEL (10) des Kanals, and dem das Effektgerat angeschlossen ist
2) Mit den Reglern AUX SEND (7) die Signale der Eingangsanäle auf den Effektweg mis-schen. Der Signalabgriff ist nach dem Regler LEVEL (10), d. h. der Effektanteil eines Kan- nals ist immer proportional zum eingestellen Kanalpegel.
Hinweis: Den Regler AUX SEND des Kanals, an dem das Effektgerät angeschlossen ist, ganz zu -rück drehen, anderenfalls tritt eine Rückkopplung auf.
3) Mit dem Regler AUX SEND MASTER (25) den Pegel für das Ausgangssignal des Effektwegs (Summe aller auf den Effektweg mischten Signale) so einstellen, dass das Effektgerät nicht übersteuert wird.
4) Mit dem Regler LEVEL (10) des Kanals, an dem das Effektgerät angeschlossen ist, das Effektsignal auf das Summensignal mischen.

5.3 Abhoren über Kopfhörer und Monitoranlage

Die beiden Zuweisungstasten (20, 21) für die Abhörfungkenn bestimmten, welches Signal über die Ausgänge BOOTH OUT (12) und PHONES (14) ab gehört und von der LED-Pegelanzeige (15) an gezeigt wird:

• Ist keine der Tasten gedrückt, wird das mit dem Regler MASTER (16) eingestellte Summensignal abgehört und angezeigt.
• Ist nur die Taste TAPE TO BOOTH/PHONES (20) ge druckt, wird das Eingangs signal der Buchsen TAPE IN (17) und der USB-Buchse (28)^* abgehort und angezeigt (z. B. zur Kontrolle einer Aufnahme).
• Ist die Taste AUX SEND TO BOOTH (21) ge drückt, wird das Signal des Effektwegs, vor dem Ausgangsregler AUX SEND MASTER (25), ab gehort und angezeigt. Die Stellung der Taste TAPE TO BOOTH/PHONES hat in dieser Fall keine Be deutung.
  Die Abhörluststärke mit dem Regler BOOTH/ PHONES (23) einstellen.

6 Technische Daten

Eingangsempfindlichkeit

Mic: 0.5 mV

Line (Mono-Kanal): .1 mV

Line (Stereo-Kanal): . . . 10 mV

Tape In: 100 mV

Ausgangspiegel

Master Out/Tape Out: 650mV (bei Anzeige 0 dB)

Booth Out: 2V (bei Anzeige 0 dB)

Aux Send: max. 9,5 V

Kopfhorerimpedanz: ... ≥ 8 Ω

USB-Schnittstelle*: . . USB 2.0 (Full Speed)

Frequenzbereich: 20-20000 Hz

Klirrfactor: <0,05%

Storbstand: >74 dB(A-bewertet)

Ubersprechen: -63 dB

Klangregler

Basse: ± 15dB / 80Hz

Mitten: ±15 dB/2,5 kHz

Hohen: ±15 dB/12 kHz

Low-Cut-Filter: 75 Hz

Phantomspeisung: .+48 V

Stromversorgung: 18 V\~ uber bei lie-gendes Netzgerat an 230V / /50Hz

Einsatztemperatur: 0-40°C

Abmessungen (B× H× T)

MMX-24USB: 220 × 65 × 260 mm

MMX-44: 280×50×260mm

Gewicht

MMX-24USB: 2,1 kg

MMX-44: 2,2kg

Geeignete Betriebssysteme für den Datentransfer über die USB-Schnittstelle*:

Windows 2000, Windows XP oder nachfolgende

Windows-Versionen

Mac OS 9.0.4 oder hoher, Mac OS X

Windows ist ein registrierte Warenzeichen der Microsoft Corporation in den USA und anderen Ländern.

Mac OS ist ein registrierten Warenzeichen von Apple Computer, Inc. in den USA und anderen Ländern.

Änderungen vorbehalten.
