BEDIENUNGSANLEITUNG PA900DT Monacor

ELA-Mischverträker mit Dante-Empfänger

Bestell-Nr. Order No. 17.6080

C E

BEDIENUNGSCANLEITUNG

INSTRUCTION MANUAL

MODE D'EMPLOI

ISTRUZIONI PER L'USO

VEILIGHEIDSVOORSCHRIFTEN

Beispiele für den Anschluss der Laufsprecher Examples of Speaker Connections

Deutsch . 4
English 8
Francais 12
Italiano. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. Pagina 16
Nederlands . 20
Espanol . Pagina 20
Polski . Strona 21
Dansk. Sida 21
Svenska Sidan 22
Suomi. .Sivulta 22

ELA-Mischverträger

Bitte lessen Sie diese Anleitung vor dem Betrieb gründlich durch und haben Sie sie für ein späteres Nachlesen auf.

Die Laufsprecher dürfen nur von Personen, die ausreichende Fachkenntnisse in der 100-V-Beschallungstechnik besitzen, angeschlossen werden (Kap. 5.1). Die Bedienung des Verständers (Kap. 6) ist einfach und auf erwachsene Nichtfachleute ausgerichtet. Treten jedoch Fragen auf, wenden Sie sichitte an ihren Installateur oder Fachhandler.

1 Übersicht

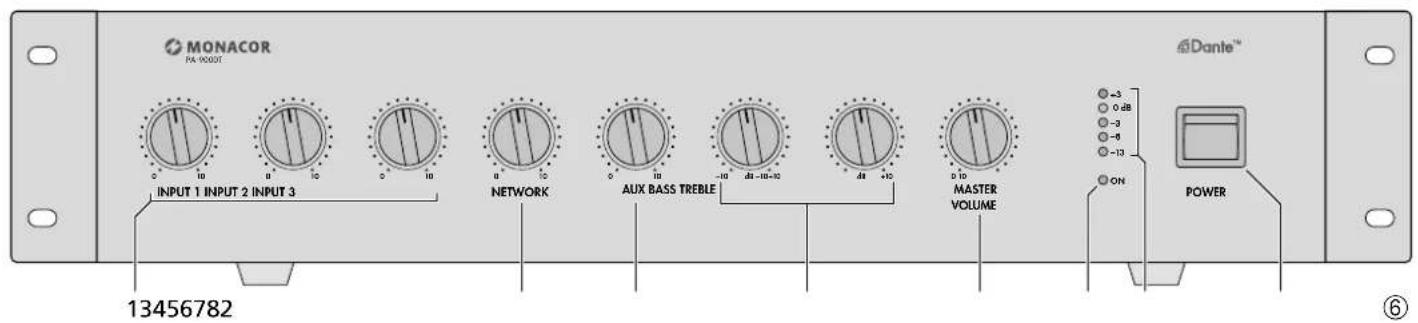

1.1 Frontseite

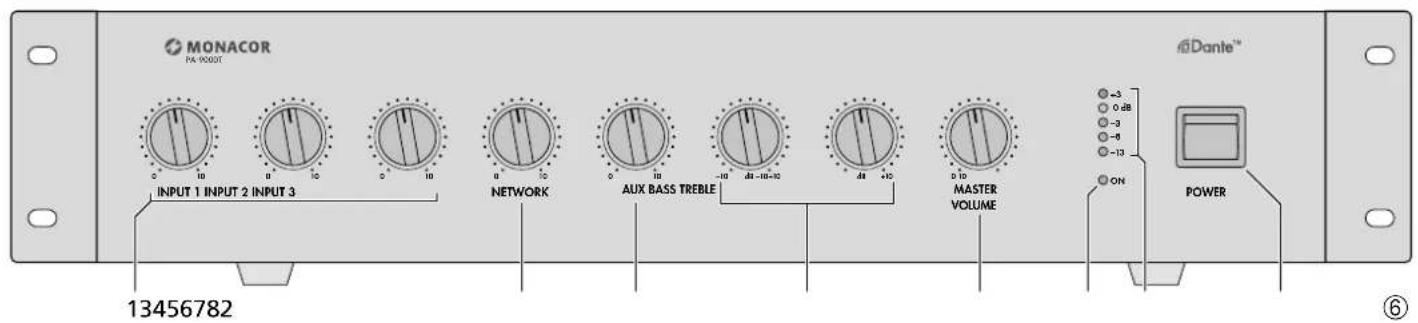

1 Lautstärkeregler für die Mono-KanäLE INPUT 1 bis INPUT 3
2 Lautstärkeregler NETWORK für die Signale aus dem Dante-Netzwerk
3 Lautstarkeregler fur den AUX-Kanal
4 Klangregler
BASS = Bassregler, ±10 dB/100 Hz
TREBLE = Höhenregler, ±10 dB/10 kHz
5 Regler MASTER VOLUME fur die Gesamltautstarke
6 Betriebsanzeige
7 Pegelanzeige
8 Ein-/Ausschalter POWER

1.2 Rückseite

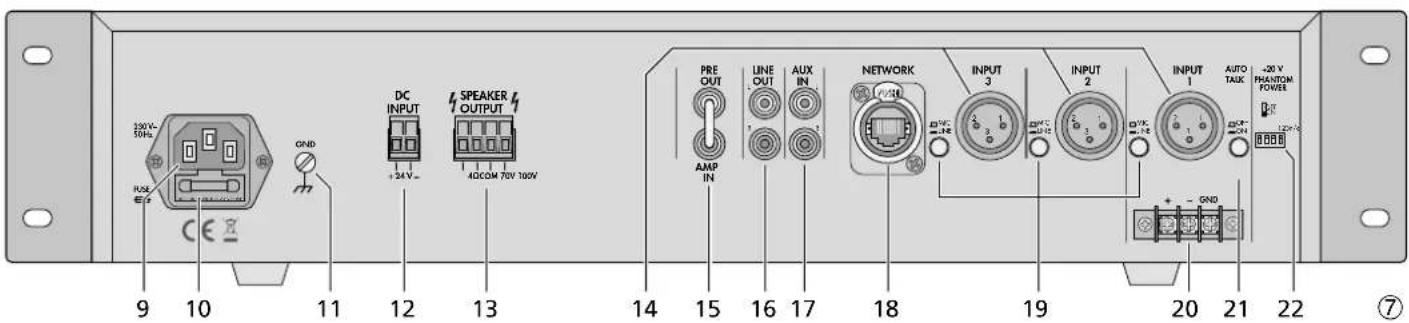

9 Netzbuchse zum Anschluss an eine Steckdose (230V / 50Hz) über das beiliegende Netzkabel
10 Halterung für die Netzsicherung;
eine geschmolzene Sicherung nur durch eine gleichen Typs ersetzen
11 Klemmschraube für einen eventuellen Masseanschluss (z.B. bei Brummproblemen)
12 Schraubklemmen für eine Notversorgungsspannung (≈ 24V)
13 Schraubklemmen für den Anschluss der Laufsprecher
14 XLR-Eingangsbuchsen der Mono-KanäLE INPUT 1 bis INPUT 3 für den Anschluss von Mikrofonen oder Mono-Geräten mit Line-Pegel-Ausgang

Vorsicht! Bei eingeschalteter Phantomspeisung [zugehöriger DIP-Schalter (22) in der unteren Position] werden die XLR-Buchsen mit 20-V-Phantomspeisung versorgt. Es dürfen in diesen Fall keine Mikrofone oder Audiogeräte mit asymmetrischen Ausgangssignalen angeschlossen sein, da diese beschädigt werden können.

*Die Schraubklemmen halten sich zur besseren Handhabung von ihrer Steckverbindung abziehen.

15 Durchscheifanschlüsse PRE OUT und AMP IN zum Zwischensalten eines Geräts (z.B. Equalizer); der Ausgangspiegel an der Buchse PRE OUT ist unabhängig vom Regler MASTER VOLUME (5)
16 Ausgang LINE OUT zum Anschluss weiterer Veränderer; der Ausgangspegel ist unabhängig vom Regler MASTER VOLUME (5)
17 Eingang AUX IN zum Anschluss von Audiogeräten, z.B. CD-Spieler, Tuner, Mischpult etc.
18 RJ45-Buchse für den Netzwerkanschluss
19 Umschalter für die Mono-Kanäle INPUT 1-3 zwischen Mikrofonpegel (Taste nicht gedrückt) und Line-Pegel (Taste gedrückt)
20 Schraubklemmen zum Anschluss eines Mikrofons oder eines Audiogerats mit Line-Pegel-Ausgang; parallel zur XLR-Buchse INPUT 1 geschalte
21 Taste AUTOTALK zum Ein-/Ausschalten der Talkover-Funktion des Kanals 1
22 DIP-Schalter +20V PHANTOM POWER zum Einsatzen der 20-V-Phantomspeisung fur die XLR-Buchsen INPUT 1 bis INPUT 3 (14); erforderlich beim Anschluss von Kondensator-bzw. Elektretmikrofonen, die mit Phantomspeisung arbeiten

Vorsicht! Die Schalter nur bei ausgeschal-tetem Verstärker betätigten, um Schaltgeräusa chse zu vermeiden.itte beachten Sie auch den Vorsichtshinweis der Position 14.

2 Hinweise für den sicheren Gebrauch

Das Gerät entspricht allen relevanten Richtlinien der EU undträgt deshalb das C-Zeichen.

WARNING

Das Gerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb nie selbst Eingriffe am Gerät vor. Durch un

sachgemäßes Vorgehen besteht die Gefahr eines elektrischen Schlages.

Im Betrieb liegt an den Lautsprecheranschlussen (13) berhurungsgefährliche Spannung bis 100 V an. Alle Anschlüsse nur bei ausgeschalteter ELA-Anlage vornehmen bzw. verändern. Stecken Sie nichts durch die Luftungsöffnungen. Dies kann zu einem elektrischen Schlag führen!

Das Gerat ist nur zur Verwendung im Innbereich geeignet. Schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0-40°C).
- Stellen Sie keine mit Flüssigkeit gefüllten GefäBe, z. B. Trinkglaser, auf das Gerät.

Die im Gerat entstehende Wärme muss durch Luftzirkulation abgegeben werden. Decken Sie die Luftungsöffnungen nicht ab.
- Nehmen Sie das Gerät nicht in Betrieb undziehen Sie sofort den Netzstecker aus der Steckdose:

1. wenn sichtbare Schaden am Gerät oder am Netzkabel vorhanden sind,
2. wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
3. wenn Funktionstörungen auftreten.
   Lassen Sie das Gerät in jedem Fall in einer Fachwerkstatt reparieren.
   Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.
4. Verwenden Sie zum Reinigen nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
   Wird das Gerät zweckentfremdet, falsch angeschlossen bzw. bedient oder nicht fachgerecht repariert, kann keine Haftung für darauf resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem Örtlichen Recyclingbetrieb.

3 Einsatzmöglichkeiten

Der Verstärker ist speziell für den Einsatz in ELA-Beschallungsanlagen konzipiert. Er kann 120W Sinus an 100-V- und 70-V-Lautsprecher abgeben oder an eine Lautsprechergruppe mit einer Gesamtpedanz von 4Ω. An die miteinander mischbaren Eingangskanäle lassen sich Mikrofone (Kanäle 1-3) oder Geräte mit Line-Pegel (Kanäle 1-3 und AUX) anschließen. Beim füften Eingang des Verstärkers handelt es sich um eine Ethernet-Schnittstelle zum Anschluss an ein Dante-Audionetzwerk, aus dem Audiosignale über einen oder zwei Dante-Kanäle empfangen werden können.

Der Eingangskanal 1 des Verständrers ist mit einer Talkover-Funktion ausgestattet, die bei einer Durchsage die anderen Kanäle in der Lautstärke um 40 dB reduziert.

3.1 Dante

Dante ist ein von der Firma Audinate entwickeltes Audionetzwerk, bei dem es möglich ist, bis zu 512 Audiokanäle gleichzeitig zu übertragen. Dante (Digital Audio Network Through Ethernet) nutzt einen verbreiteten Ethernet-Standard und basiert auf dem Internet-Protokoll. Die Übertragung der Audiosignale erfolgt unkomprimiert, synchronisiert und mit nur minimaler Latenz. Der Vorteil gegenüber analoger Audiosignalübertragung ist eine kostengünstige Verbindung

der Komponenten über Standard-Netzwerkkabel und eine geringe Störanfälligkeit auch bei langen Übertragungsstrecken. Zudem kann die Signalführung zwischen einem miteinander verbundenen Komponenten jederzeit per Software geändert werden. Als Signalquellen dieren im Dante-Netzwerk Geräte, die als Sender (Transmitter) eingerichtet sind. Über das Programm „Dante Virtual Soundcard" der Firma Audinate lessen sich auch Computer als Signalquellen verwenden, um z.B. auf dem Computer abgeschriebte Audiodateien in das Dante-Netzwerk einzuspeisen.

Die Zuordnung von einem oder beiden Empfangskanalen des PA-900DT zu beliebigen Sendekanalen im Dante-Netzwerk erfolgt über das Dante-Konfigurationsprogramm „Dante Controller" (Kap. 7). Die Signale der beiden empfangenen Kanäle werden im Veränder zu einem Monosignal gemischt.

Die Konfiguration der Ethernet-Schnittstelle erfolgt ebenfalls über das Programm „Dante Controller" (Kap. 7.2). Für die korrekte Einrichtung sind unbedingt Netzwerktechnik-Kennnisse erforderlich.

DanteTM ist eine Handelsmarke von Audinate Pty Ltd.

4 Aufstellen des Verständerkers

Der Verträger ist für den Einsatz in ein Rack (482 mm/19") vorgesehen, kann aber auch als Tischgerät verwendet werden. In jedem Fall muss Luft ungehindert durch alle Lüftungssoffnungen strömen können, damit eine ausrechende Kühlung der Endstufe gewährleistet ist.

4.1 Rackeinbau

Für den Einbau in ein Rack die beiden mitgelieferten Montagewinkel an die Geräteseiten anschrauben. Im Rack werden für den Verträker 2 Hoheneinheiten benötigt (1 Höheneinheit HE = 44,45 mm).

Damit das Rack nicht kopflastig wird, muss der Versteller im unteren Bereich des Racks eingeschoben werden. Für eine sichere Befestigung reichen die Montagewinkel allein nicht aus. Zusätzlich müssen Seitenschienen oder eine Bodenplatte das Gerät halten.

5 ELA-Verträger anschlieben

Alle Anschlüsse sollenn nur durch eine qualifi-zierte Fachkraft und unbedingt bei ausgeschaltetem Veränder vorgenommen werden!

5.1 Lautsprecher

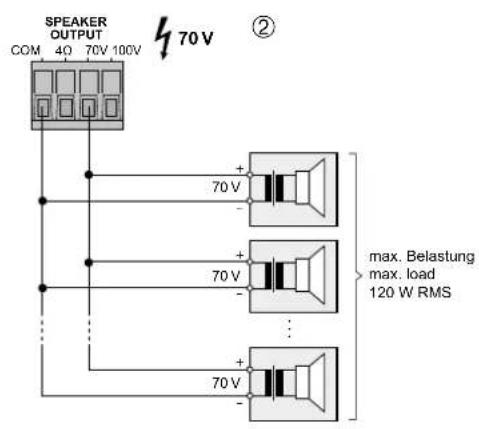

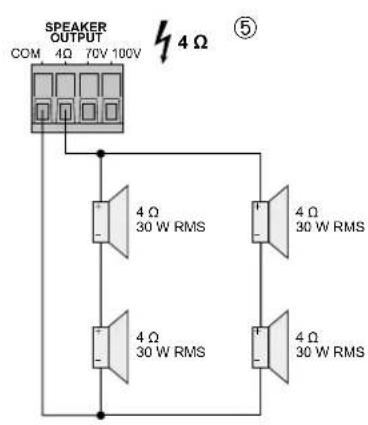

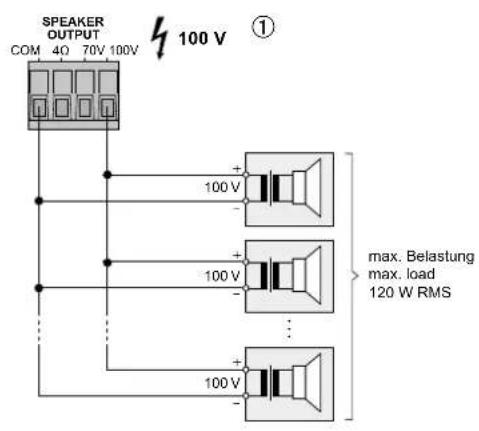

Es konnen entweder 100-V-Lautsprecher (Abb. 1) und 70-V-Lautsprecher (Abb. 2) oder Lautsprecher bzw. Lautsprechergruppen mit einer Gesamtimpedanz von mindestens 4 (Abb. 3-5) angeschlossen werden, siehe Seite 2. Je nach Lautsprechotyp die entsprechenden Kontakte der Klemmleiste SPEAKER

OUTPUT (13) verwenden. Die Klemmleiste lässt sich zur besseren Handhabung von ihrer Steckverbindung abziehen.

Beim Anschluss auf die richtige Einzel- bzw. Gesamtimpedanz der Lautsprecher und auf ihre richtige Polung achten (Plus- und Minusanschlüsse wie in Abb. 1-5 gezeigt). Der Plusanschluss der Lautsprecher ist immer besonder gekennzeichnet.

Vorsicht! Bei ELA-Lautsprechem mit 70-V-oder 100-V-Audiotransformer (Abb. 1 und 2) dar die Gesamtbelastung durch die Lautspecher nicht mehr als 120W Sinus betragen, sonst wird der Veränder überlastet und eventuell beschädigt.

5.2 Mikrofone

Bis zu drei Mikrofone halten sich an die Ein-gänge INPUT 1 bis INPUT 3 (14) anschließen. Anstelle der XLR-Buchse INPUT 1 können auch die Schraubanschlüsse (20) verwendet werden.

1) Bei Anschluss eines Mikrofons den dazugehörgen Schalter MIC/LINE (19) ausrasten.
2) Für die Buchsen, an denen ein phantomgespeistes Mikrofon angeschlossen ist, mit dem zugehörgen DIP-Schalter PHANTOM POWER (22) die 20-V-Phantomspannung einschalten (untere Schalterposition).

Vorsicht! Bei eingeschalteter Phantomspannung darauf am Eingang kein Mikrofon oder Audiogerät mit asymmetrischem Ausgangssignal angeschlossen sein, da diese beschädigt werden kann.

5.3 Geräte mit Line-Ausgang

Bis zu vier Geräte mit einem Line-Pegel-Ausgang (z.B. CD-Spieler, Mischpult) setzen sich an die Eingänge INPUT 1 bis INPUT 3 (14) und an den Eingang AUX IN (17) anschließen. Beim Anschluss an die Eingänge INPUT 1 bis INPUT 3 den dazugehörigen Schalter MIC/LINE (19) einrasten.

5.4 Equalizer oder andere Geräte einschleifen

Zur externen Klangbeeinflussung latent sich z.B. ein Equalizer über die Buchsen PRE OUT und AMP IN (15) einschleifen.

1) Die Brücke zwischen den Anschlüssen PRE OUT und AMP IN Herausziehen. Der Vor- und der Endversteller werden dadurch getrennt.
2) Den Eingang des Gerats an die Buchse PRE OUT anschließen.
3) Den Ausgang des Gerats mit der Buchse AMP IN verbinden.

Hinweis: Der Veränderer gibt kein Signal ab, wenn das eingeschlefte Gerät nicht eingeschaltet, defekt oder nicht richtig angeschlossen ist.

5.5 Zusätzlicher Veränderer

Werden mehr Laatsprecher besteht als für den Verstärker zulässig sind, ist ein weiterer Verstärker erforderlich (z. B. PA-900S von MONACOR). Den Eingang des zusätzlichen Verstärkers mit der Buchse LINE OUT (16) verbinden. Der Ausgangspegel an der Buchse ist unabhängig vom Regler MASTER VOLUME (5).

5.6 Strom- und Notstromversorgung

Soll der Veränder bei einem eventuellen Netz-ausfall weiterarbeiten, an die Klemmleiste DC INPUT (12) eine 24-V-Notstromeinheit (z.B. PA-24ESP von MONACOR) anschließen. Die Klemmleiste lasst sich zur besseren Handhabung von ihrer Steckverbindung abziehen. Zum Schluss das beiliegende Netzkabel zuerst in die Netzbuchse (9) und dann in eine Steckdose (230V / 50Hz) stecken.

Hinweise:

1. Liegt die 24-V-Spannung von der Notstromeinheit an den Anschlüssen DC INPUT an, lasst sich der Veränder mit dem Schalter POWER (8) nicht ausschalten. Er scheltet bei einem Netzausfall oder wenn der Schalter POWER auf „Aus" gestellt wird automatisch auf die Notstromversorgung um.
2. Im Notstrombetrieb gibt der Versteller eine geringere Leistung als im Netzbetrieb ab.

6 Bedienung

1) Vor dem ersten Einsatz zunachst die Regler INPUT 1 bis 3 (1) sowie die Regler NETWORK (2), AUX (3) und MASTER VOLUME (5) in die Position "0" stellen.
2) Mit dem Schalter POWER (8) den Veränderkereinschalten. Nach dem Einsatzleuchtet die LED ON (6).
3) Den Regler MASTER VOLUME (5) so welt aufdrehen, dass die{nachsten Einstellungen zu horen sind.
4) Die Lautstärkeregler INPUT 1 bis 3 (1), NETWORK (2) und AUX (3) auf den gewünschten Wert einstellen.
5) Die Klangregler BASS und TREBLE (4) auf optimalen Klang einstellen.
6) Die Gesamtlautstärke mit dem Hauptregler MASTER VOLUME (5) einstellen. Die 5-stufige LED-Kette (7) zeigt den Ausgangspegel an.

Vorsicht: Stellen Sie die Lautstärke der Audioanlage nie sehr hoch ein. Hohe Lautstärken konnen auf Dauer das Gehör schädigen!

6.1 Talkover-Funktion des Kanals 1

Über den Kanal INPUT 1 konnen Durchsagen über ein laufendes Musikprogramm gesprochen werden. Dabei wird die Lautstarke der anderen Kanäle automatisch um 40dB abgesenkt. Zum Einschalten dieser Funktion die Taste AUTOTALK (21) einrasten.

7 Dante-Netzwerk einrichten

Die Einrichtung des PA-900DT als Empfänger im Dante-Netzwerk geschieht über das Programm "Dante Controller", das über die Website der Firma Audinate kosten los erhaltlich ist. Die über das Programm vorgenommenen Einstellungen werden in den beteiligten Sendern und Empfängern das Dante-Netzwerks gespeichert, sodass das Programm nur für die Konfiguration des Netzwerks, nicht aber während des normalen Betriebs erforderlich ist. Für den Computer, auf dem das Programm "Dante Controller" laufen soll, gelten folgende System voraussetzungen:

Komponente	Mindestvoraussetzungen
Prozessor 1 GHz
Arbeitsspeicher	512 MB
Netzwerk	Standard-Ethernet-Schnittstelle(100 Mbit /s oder Gigabit) oder Wireless-LAN-(Wi-Fi)-Schnittstelle
Betriebssystem	Windows 7 (SP1 oder higher), 8.1 oder 10Hinweis: Sowohl UTF-8 als auch Unicode werden Unterstützung, außer für Host- und Gerätnamen; der DNS-Standard unterstützt Unicodefür diese nicht.
	Mac OS X 10.9.5, 10.10.5 oder 10.11Hinweis: Nur Intel-Architektur, PPC-Architektur wird nicht unterstützen.

Windows ist ein registriertes Warenzeichen der Microsoft Corporation in den USA und anderen Ländern. Mac OS ist ein registriertes Warenzeichen von Apple Computer, Inc. in den USA und anderen Ländern.

7.1 Installation des Programms „Dante Controller"

Zur Installation des Programms von der Audinate-Website:

1) Die folgende Internet-Adresse aufrufen: https://www.audinate.com/products/software/ dante-controller
2) Dort das Betriebssystem auswahlen.
3) Den Button mit der Dante-Controller-Version anklicken.
4) Einloggen bzw. einen Account erstellen.
5) Die Software herunterlagen.
6) Die Software installieren.

7.2 Gerätekonfiguration mit dem Dante-Controller

1) Den Dante-Controller starten.

2) Warten, bis in der Matrix der gewünschte Dante-Transmitter und der PA-900DT (unter „Dante Receivers") erschinen.

Hinweis: Ein Nichterscheinen des PA-900DT bzw. des Dante-Transmitters kann als Grund haben, dass dasjenige Gerät

• nicht eingeschaltet ist,

• sich in einem anderen Subnetz befindet,

• sich nicht mit den anderen Dante-Geräten synchronisieren kann.

Für einen der beiden zuletzt genannten Grunde sollte das Dante-Gerät aber zumindest unter dem Reiter „Device Info" oder „Clock Status" im Network-View aufgeführrt werden. Das Ausschalten des Geräts oder die Verbindungstrennung zum Switch könnte eine schnelle Lösung des Problems bewirken. Weitere Informationen befinden sich im Benutzerhandbuch des Dante-Controllers von Audinate.

3) In der Menüleiste des Dante-Controllers "Device / Device View" auswahlen oder die Tastenkombination Strg+D drücken. Das Device-View-Fenster öffnet sich.
4) In der unter der Menüleiste erscheinenden Leiste im Drop-Down-Menü den „PA-900DT" auswahlen.
5) In der dritten Leiste{lassen sich underschiedliche Informationen zu dem Gerat anzeigen und Einstellungen vornehmen. Den Reiter "Device Config" auswahlen (siehe Abbildung 8).
6) Bei Bedarf die „Sample Rate" an den gewünschten Dante-Transmitter anpassen oder eine andere gemeinsame Sample-Rate für beiden Geräte festlegen.
7) Im Feld „Rename Device" kann der Name, der im Dante-Netzwerk für das Gerät verwendet wird, geändert werden (z. B. auf einen eindeutigen Namen mit einem Bezug auf den Installationsort). Eine Änderung mit „Apply" bestätigten.
8) Über den Reiter „Network Config" lasen sich bei Bedarf die Netzwerkeinstellungen für die Dante-Schnittstelle des PA-900DTändern.

7.3 Routing mit dem Dante-Controller

Für die Zuweisung der Eingangs- und Ausgangssignale der beteiligten Geräte:

1) Im „Network View“-Fenster unter „Routing“ die Kanäle des gewünschten Dante-Transmitters unter „Dante Transmitters“ sowie die Kanäle des PA-900DT unter „Dante Receivers“ durch Klicken auf das ⊕ öffnen (siehe Abbildung 9).
2) Ausgehend von der Spalte des Dante-Transmit-Kanals bis zur Zeile des gewünschten Dante-Receive-Kanals vom PA-900DT navigieren und auf das Feld am Schnittpunkt klichen.
3) Warten, bis das Feld einen grünen Kreis mit weißem Haken ✓ anziegt.
4) Die letzten zwei Schritte bei Bedarf auch für den zweiten Dante-Receive-Kanal des PA900DT vornehmen.

Auf der Audinate-Website kann zum Dante-Controller ein englishes Benutzerhandbuch (User Guide) heruntergeladen werden unter:

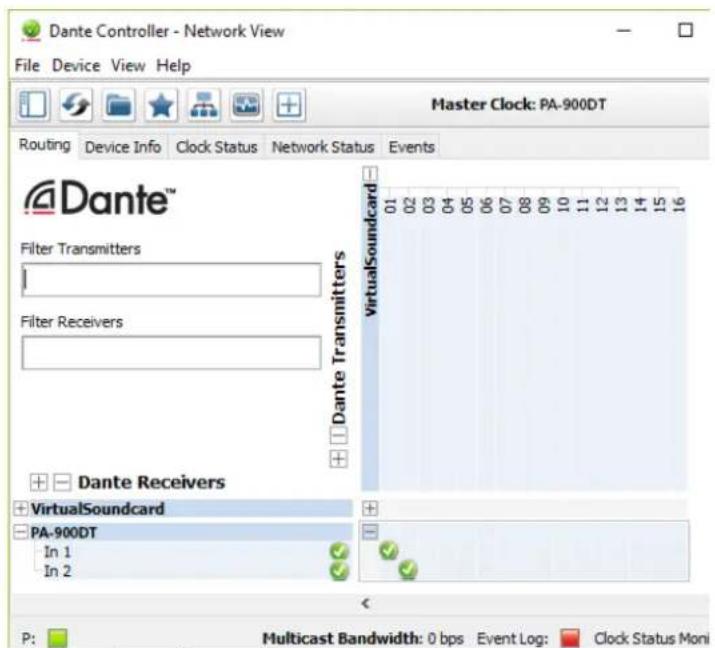

Abb. 9 Routing von der Tonquelle „VirtualSoundcard" zum Empfänger „PA-900DT"

8 Technische Daten

Sinusleistung: 120W

Musikleistung: 160W

Ausgange

Lautsprecher*: .min. 4Ω, 70V, 100V

Line Out: 1 V/600Ω

Pre Out: 1V/600Ω

Eingänge

(Empfindlichkeit/Impedanz; Anschluss)

Input 1-3: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Mic 3 mV/1,1 kΩ

umschaltbar auf

Line 200mV/14kΩ;

XLR, symmetrisch

Aux In: 140 mV/50 kΩ;

Cinch, asymmetrisch

Amp In: 1V/14kΩ;

Cinch, asymmetrisch

Dante-Eingangssignal

Anzahl der Kanäle: 2

Auflosung: 16-32 Bit

Abtastrate: 44,1-96kHz

Datenschnittstelle: ... Ethernet,

RJ-45-Buchse

Frequenzbereich: 50-15000 Hz, ±3 dB

Klirrfactor: <0,5%

Storabstand: .>80 dB

Klangregelung

Tiefen: ±10 dB/100 Hz

Hohen: ±10 dB/10 kHz

Phantomspeisung: . . . +20V

Einsatztemperatur: .0-40°C

Stromversorgung

Netzspannung: 230V/50Hz

Leistungsaufnahme: .. 300VA

Notstromversorgung: 一 = 24V / 9A

Abmessungen

• Entweder die 70-V- und 100-V-Ausgänge oder den 4-Ω-Ausgang verwenden!

Änderungen vorbehalten.

PA Mixing Amplifier

Aux In: 140 mV/50 kΩ;

RCA, unbalanced

Amp In: 1V/14kΩ;

RCA, unbalanced

Dante input signal

Aux In: 140 mV/50 kΩ;

RCA, sbilanciato

Amp In: 1V/14kΩ;

RCA, sbilanciato

Segnale d'ingresso Dante

Numero canali: 2
