BEDIENUNGSANLEITUNG MXT52 MP3 Monacor

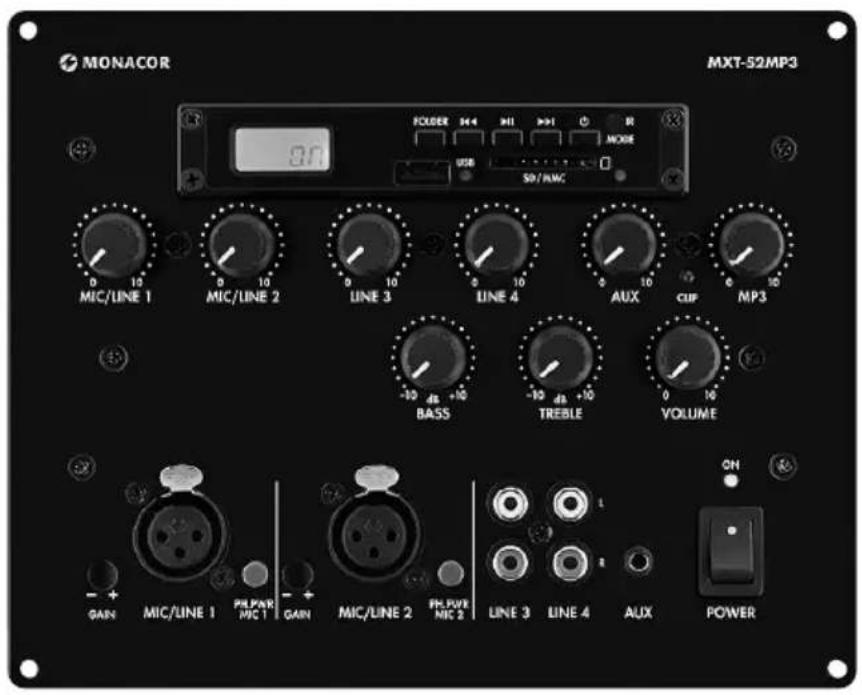

Audiomischpult mit MP3-Spieler Audio Mixer with MP3 Player


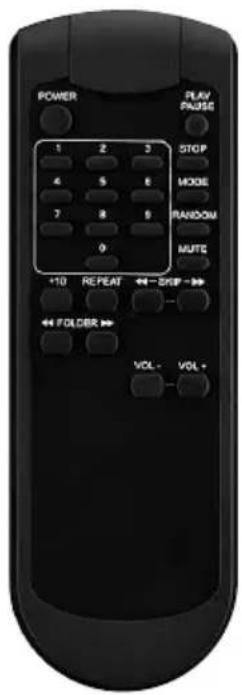

POWER PLAY PAUSE 1 2 3 STOP 4 5 6 MODE 7 8 9 RANDOM 0 MUTE +10 REPEAT ↔ STOP → ← FOLDER → VOL - VOL +MXT-52 MP3
Bestell-Nr. • Order No. 17.6790
BEDIENUNGSANLEITUNG
INSTRUCTION MANUAL
MODE D'EMPLOI
ISTRUZIONI PER L'USO
CE
English....Page 8
Français ...... Page 12
Italiano.... Pagina 16

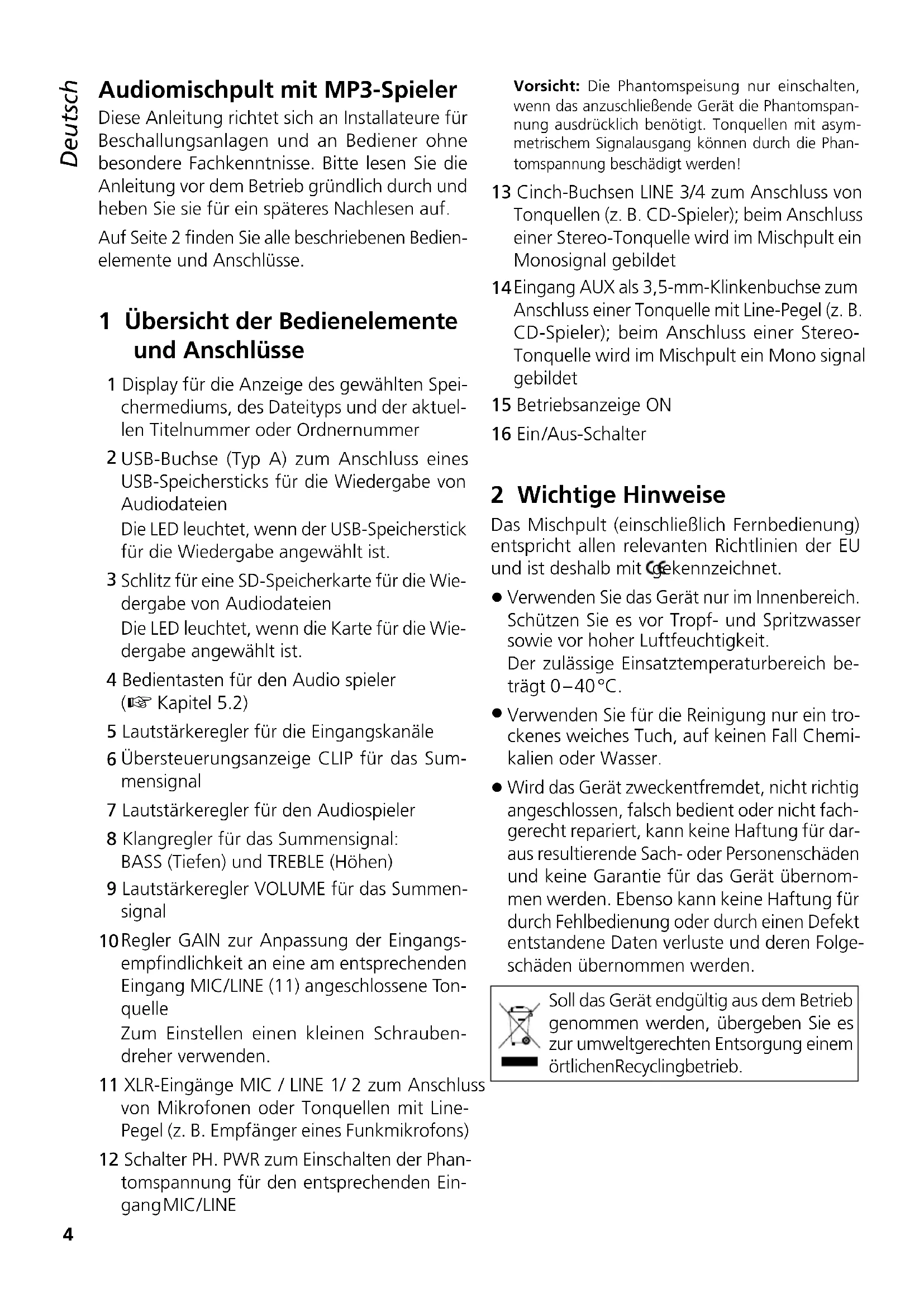

Audiomischpult mit MP3-Spieler
Diese Anleitung richtet sich an Installateure für Beschallungsanlagen und an Bediener ohne besondere Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.

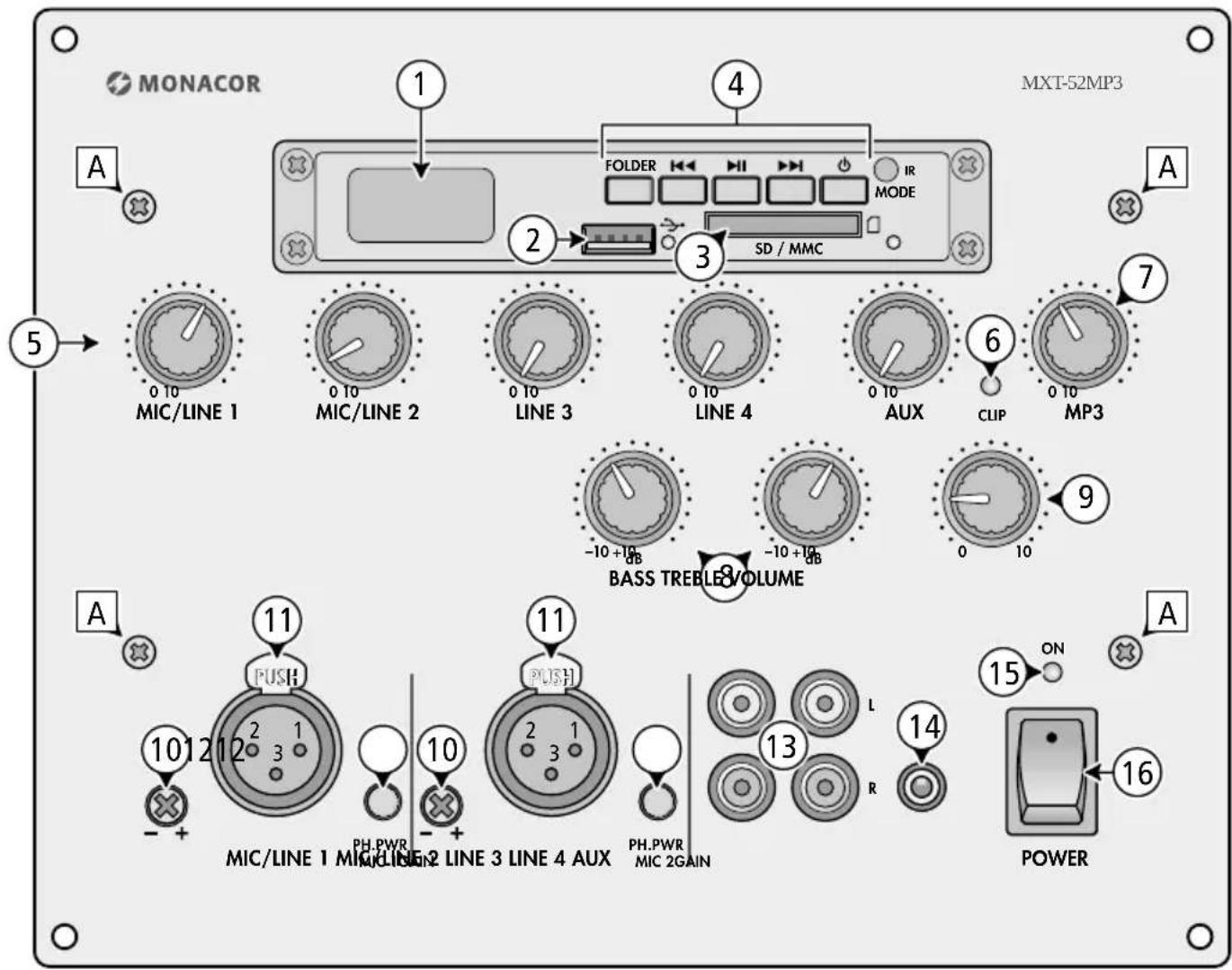

Auf Seite 2 finden Sie alle beschriebenen Bedienelemente und Anschlüsse.
1 Übersicht der Bedienelemente und Anschlüsse
1 Display für die Anzeige des gewählten Speichermediums, des Dateityps und der aktuellen Titelnummer oder Ordnernummer
2 USB-Buchse (Typ A) zum Anschluss eines USB-Speichersticks für die Wiedergabe von Audiodateien
Die LED leuchtet, wenn der USB-Speicherstick für die Wiedergabe angewählt ist.
3 Schlitz für eine SD-Speicherkarte für die Wiedergabe von Audiodateien
Die LED leuchtet, wenn die Karte für die Wiedergabe angewählt ist.
4 Bedientasten für den Audio spieler (Kapitel 5.2)
5 Lautstärkeregler für die Eingangskanäle
6 Übersteuerungsanzeige CLIP für das Summensignal
7 Lautstärkeregler für den Audiospieler
8 Klangregler für das Summensignal: BASS (Tiefen) und TREBLE (Höhen)
9 Lautstärkeregler VOLUME für das Summensignal
10 Regler GAIN zur Anpassung der Eingangs- empfindlichkeit an eine am entsprechenden Eingang MIC/LINE (11) angeschlossene Tonquelle
Zum Einstellen einen kleinen Schraubendreher verwenden.
11 XLR-Eingänge MIC / LINE 1/2 zum Anschluss von Mikrofonen oder Tonquellen mit Line-Pegel (z. B. Empfänger eines Funkmikrofons)
12 Schalter PH. PWR zum Einschalten der Phantomspannung für den entsprechenden EingangMIC/LINE
Vorsicht: Die Phantomspeisung nur einschalten, wenn das anzuschließende Gerät die Phantomspannung ausdrücklich benötigt. Tonquellen mit asymmetrischem Signalausgang können durch die Phantomspannung beschädigt werden!
13 Cinch-Buchsen LINE 3/4 zum Anschluss von Tonquellen (z. B. CD-Spieler); beim Anschluss einer Stereo-Tonquelle wird im Mischpult ein Monosignal gebildet
14 Eingang AUX als 3,5-mm-Klinkenbuchse zum Anschluss einer Tonquelle mit Line-Pegel (z. B. CD-Spieler); beim Anschluss einer Stereo-Tonquelle wird im Mischpult ein Mono signal gebildet
15 Betriebsanzeige ON
16 Ein/Aus-Schalter
2 Wichtige Hinweise
Das Mischpult (einschließlich Fernbedienung) entspricht allen relevanten Richtlinien der EU und ist deshalb mit gekennzeichnet.
- Verwenden Sie das Gerät nur im Innenbereich. Schützen Sie es vor Tropf- und Spritzwasser sowie vor hoher Luftfeuchtigkeit. Der zulässige Einsatztemperaturbereich beträgt 0–40°C.
- Verwenden Sie für die Reinigung nur ein trockenes weiches Tuch, auf keinen Fall Chemikalien oder Wasser.
- Wird das Gerät zweckentfremdet, nicht richtig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden. Ebenso kann keine Haftung für durch Fehlbedienung oder durch einen Defekt entstandene Daten verluste und deren Folgeschäden übernommen werden.
Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.
3 Einsatzmöglichkeiten
Das MXT-52MP3 ist ein monofones Audio-mischpult zum Einsatz in Beschallungsanlagen (z. B. im ELA-Bereich). Es ist für den Wand-oder Möbeleinbau konzipiert. Das Mischpult verfügt über fünf Eingänge. Davon sind zwei Eingänge für den Anschluss von Mikrofonen geeignet. Diese Eingänge verfügen über eine schaltbare Phantomspeisung, die z. B. für Elektretmikrofone benötigt wird. An drei Eingänge können Stereo-Tonquellen, wie z. B. CD-Spieler, angeschlossen werden. Zusätzlich ist ein Audiospieler integriert, mit dem sich Audiodateien von einem USB-Speicherstick oder einer SD/MMC-Speicherkarte wiedergeben lassen. Eine Infrarotfern bedienung für den Audiospieler wird mitgeliefert.
4 Installation

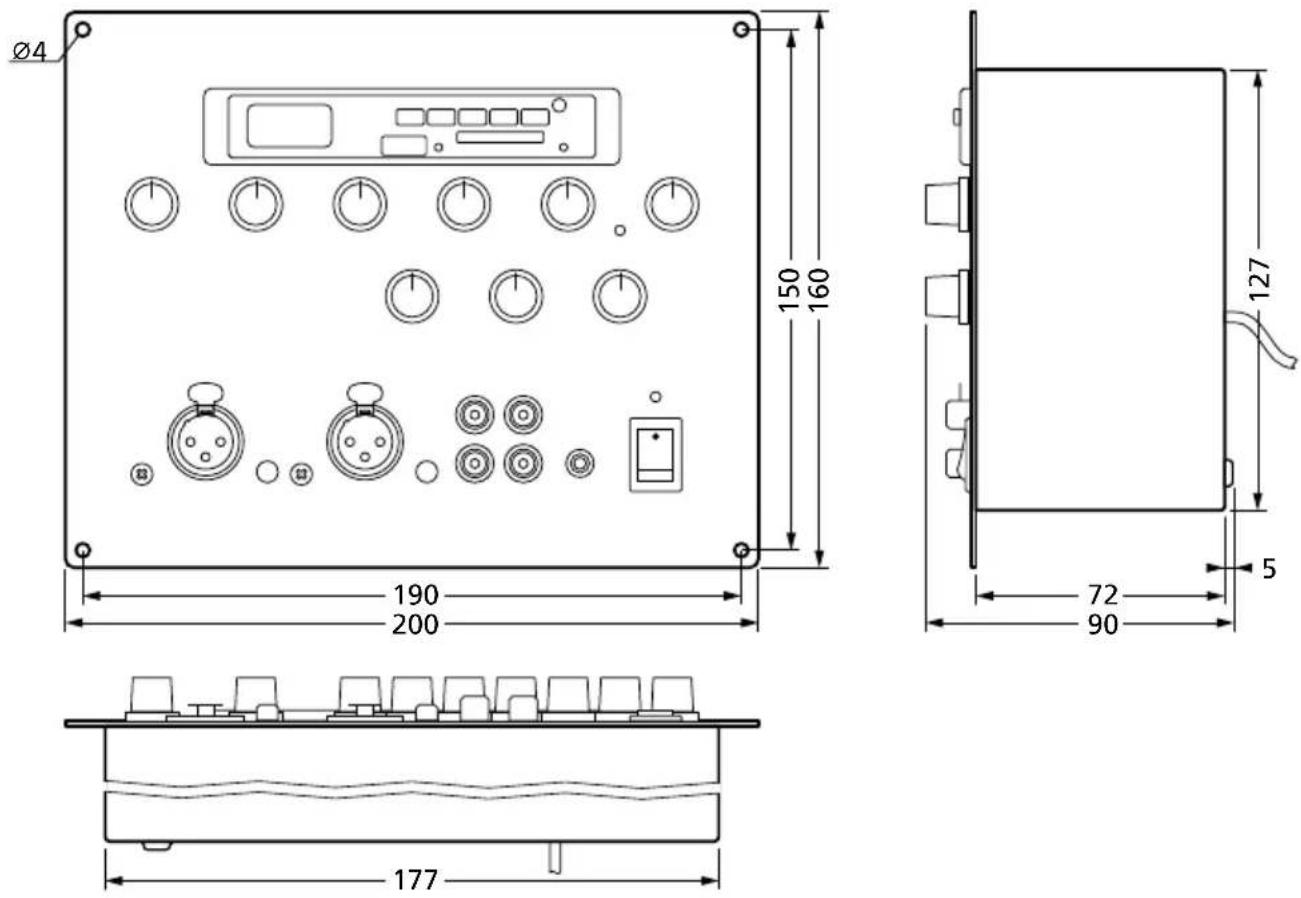

Das Mischpult ist zum Einbau in Wände oder Möbel gedacht. Die Abmessungen des Geräts sind in Abbildung 2 auf Seite 2 gezeigt. Die Befestigung kann über die vier Löcher in der Frontplatte erfolgen. Vor dem Einbau des Geräts müssen die rückseitigen Anschlüsse vorgenommen werden.
4.1 Rückseitige Anschlüsse herstellen
Zum Anschließen der Stromversorgung und des Verstärkers das Gehäuse öffnen. Dazu die Schrauben ☐ auf der Frontplatte entfernen. Die Anschlussleitungen durch die Öffnung in der Rückseite führen und die Anschlüsse vornehmen. Anschließend das Gehäuse wieder schließen.


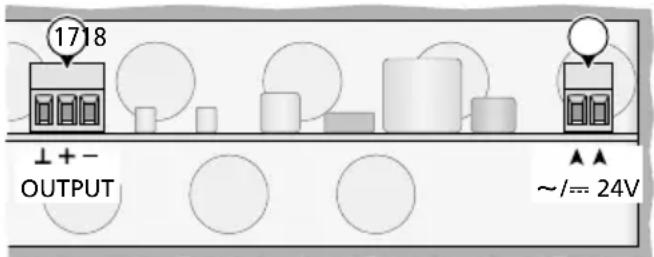

1718 ↓ + - OUTPUT ▲▲ ~ /== 24V③ Anschlüsse für Verstärker und Stromversorgung
4.1.1 Verstärker
Den Eingang des Verstärkers mit den Klemmen des symmetrisch beschalteten Signalausgangs (17) verbinden (Abbildung 3, OUTPUT).
4.1.2 Stromversorgung
Eine 24-V-Stromversorgung mit einer Dauerbelastbarkeit von 250 mV an die Klemmen (18) anschließen. Es kann Gleich- oder Wechselspannung verwendet werden. Die Polung ist daher bei der Verwendung einer Gleichspannungsquelle ohne Bedeutung.
4.1.3 Erdung
Die Klemmschraube an der Gehäuserückseite lässt sich als Erdungsanschluss nutzen. Dies kann zum Beispiel erforderlich sein, wenn zusammen mit einem Verstärker ohne Erdung Brummstörungen auftreten.
4.2 Frontseitige Anschlüsse herstellen
4.2.1 Mono-Tonquellen, Mikrofone
Monofone Signale von Mikrofonen oder Tonquellen mit Line-Pegel können über XLR-Stecker an der Buchse MIC / LINE 1 oder MIC / LINE 2 (11) eingespeist werden.
Die Buchsen sind für symmetrische Signale beschaltet. Tonquellen mit asymmetrischen Signalen können hier über einen XLR-Stecker angeschlossen werden, bei dem die Kontakte 1 und 3 verbunden sind.
Den Regler für die Eingangsverstärkung GAIN (10) mithilfe eines kleinen Schraubendrehers für Mikrofone in Richtung „+“, für Tonquellen mit Line-Pegel in Richtung „−“ drehen. Wenn erforderlich, die Einstellung während des Betriebs korrigieren. (Ist der Ton über diesen Eingang zu leise, den Regler im Uhrzeigersinn drehen; klingt der Ton verzerrt, den Regler gegen den Uhrzeigersinn drehen.)
Phantomspeisung
Benötigt eine Tonquelle (z. B. Elektret-Mikrofon) eine Phantomspeisung, den zu der XLR-Buchse gehörenden Schalter PH. PWR (12) hineindrücken. Die Phantomspannung (=19V) ist nun für die Buchse eingeschaltet.
Vorsicht:
-
Zur Vermeidung lauter Schaltgeräusche den Schalter nur bei ausgeschaltetem Mischpult oder Verstärker betätigen.
-
Bei eingeschalteter Phantomspeisung darf keine Tonquelle mit asymmetrischem Signalausgang über die XLR-Buchse angeschlossen sein, weil diese beschädigt werden kann.
4.2.2 Stereo-Tonquellen
Geräte mit einem Stereo-Ausgang (z. B. CD-Spieler, Tuner) an die Cinch-Buchsen LINE 3/4 (13) anschließen oder an die 3,5-mm-Klinkenbuchse AUX (14). Da das Mischpult monofon arbeitet, wird jeweils der linke und der rechte Stereokanal zu einem Monosignal ge mischt.
4.3 Fernbedienung
Zum Einsetzen der Batterien (2 × 1,5 V, Größe AAA = Micro) auf der Rückseite der Fernbedienung den Batteriefachdeckel abnehmen. Die Batterien, wie im Batteriefach angegeben, einsetzen. Das Fach mit dem Deckel wieder schließen. Bei längerem Nichtgebrauch die Batterien herausnehmen, damit die Fernbedienung bei einem eventuellen Auslaufen der Batterien nicht beschädigt wird.
Lässt die Reichweite der Fernbedienung nach, sind die Batterien verbraucht und müssen ausgewechselt werden.
Verbrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Geben Sie sie zur umweltgerechten Entsorgung nur in den Sondermüll (z. B. Sammel behälter bei Ihrem Fachhändler).
5 Bedienung
1) Vor dem ersten Einschalten alle Lautstärkeregler (5, 7, 9) auf „0“ drehen, damit es beim Einschalten nicht zu unerwartet hoher Lautstärke kommen kann.
2) Die angeschlossenen Tonquellen einschalten.
3) Das MXT-52MP3 mit dem Schalter POWER (16) einschalten. Die Betriebsanzeige ON (15) leuchtet.
4) Den angeschlossenen Verstärker einschalten.
5) Von einer Tonquelle z. B. Musik wiedergeben oder in ein Mikrofon sprechen (Bedienung des Audiospielers 📄 Kapitel 5.1 und 5.2).
6) Die Lautstärke für die Tonquellen mit dem zum jeweiligen Anschluss gehörenden Regler (5) einstellen.
Die Lautstärke für den Audiospieler kann über den Regler MP3 (7) und die Fernbedienung (Kapitel 5.2) eingestellt werden.
Mit dem Regler VOLUME (9) die Gesamtlautstärke einstellen. Leuchtet die LED CLIP (6), ist der Ausgang übersteuert; das Signal wird verzerrt. In diesem Fall den Regler für die betroffene Tonquelle oder den Regler VOLUME entsprechend zurückdrehen.
7) Mit den Reglern (8) BASS (Tiefen) und TREBLE (Höhen) den gewünschten Klang einstellen.
8) Nach dem Gebrauch zuerst den Verstärker, dann das Mischpult mit dem Schalter POWER (16) ausschalten.
5.1 Audiospieler
Der eingebaute Audiospieler kann Audio dateien im MP3- oder WMA-Format wiedergeben. Als Speichermedien lassen sich USB-Speichersticks oder SD[HC]-Speicherkarten (auch MMC-Karten) verwenden.
Hinweis: Aufgrund der Vielfalt von Speicherherstellern und Gerätetreibern kann nicht garantiert werden, dass alle Speichermedien mit dem Audiospieler kompatibel sind.
Einen USB-Speicherstick in die USB-Buchse (2) stecken oder / und eine Speicherkarte (mit den Kontakten nach oben zeigend) in den Schlitz (3) schieben, bis sie einrastet. Zum Entnehmen die Karte etwas hineindrücken, sodass sie ausrastet.
Mit dem Einschalten des Geräts wird die Wiedergabe der zuletzt abgespielten Audiodatei gestartet. Wird im Betrieb ein Speichermedium eingesteckt, beginnt die Wiedergabe von diesem. Neben dem Anschluss des aktuell verwendeten Speichermediums leuchtet die LED.
Die Bedienung des Audiospielers kann über die Tasten (4) oder über die mitgelieferte Fernbedienung (Abb. 4) erfolgen (Kapitel 5.2). Die Fernbedienung beim Drücken einer Taste auf den Audiospieler richten. Dabei muss eine Sichtverbindung zwischen der Fernbedienung und dem Audiospieler bestehen.
Das Display (1) zeigt das gewählte Speicher-medium USB/CARD, die Nummer des aktuellen Titels und den Dateityp MP3/WMA an. Zu Beginn der Wiedergabe oder bei der Auswahl eines Titels in einem anderen Ordner wird kurz die Nummer des Ordners Fxx angezeigt.
Die Wiedergabelautstärke hängt von der Einstellung VOL-/+ über die Fernbedienung und vom Regler MP3 (7) ab.
5.2 Bedienübersicht für den Audiospieler
| Taste | Funktion | ||
| auf der Fernbedienung am Gerät | |||
| MODE | √ | Einschalten,Umschalten zwischenUSB-Speicher „USB“ undSpeicherkarte „CARD”;Ausschalten: 3 s gedrückthalten | |
| POWER | √ | Ein- und Ausschalten | |
| MODE | √ | Umschalten zwischenUSB-Speicher „USB“ undSpeicherkarte „CARD” | |
| PLAY PAUSE | √ | √ | Wiedergabe starten undUmschalten zwischenWiedergabe und Pause |
| 1...9,0+10 | √ | Direktwahl eines Titels,dann PLAY drücken | |
| |◀/▶|◀SKIP▶ | √ | √ | vorheriger/nächster Titel:Taste kurz druckenschnellerVor-/Rücklauf:Taste gedrückt halten(Ton dabei stumm) |
| FOLDER◀FOLDER▶ | √ | √ | Wahl eines Ordners„fxx" |
| VOL-VOL+ | √ | Lautstärke ändern„UOO...U32" | |
| MUTE | √ | Ton aus- und einschalten | |
| REPEAT | √ | Wiedergabemodus– Wiederholung eines Titels„REPEAT 1“– Wiederholung aller Titel eines Ordners„REPEAT FOLDER“– Wiederholung aller Titel„REPEAT ALL“– keine Wiederholungen | |
| RANDOM | √ | zufällige Reihenfolge allerTitel einschalten „F“ROund ausschalten „O”FF | |
| STOP | √ | Beenden der WiedergabeAnzeige der Titelanzahl | |
6 Technische Daten
| Frequenzbereich: ..... 20–20 000 HzEingänge (Anschluss, Art, Empfindlichkeit)2 × Mikrofon/Line: ..... XLR, sym., 1–230 mVmit Phantomspeisung 19 V,einzeln schaltbar3 × Line: ..... 2 × Cinch L / R, asym.,160 mVStereo-Klinke, asym.,160 mV |
| Speichermedien: ..... USB-Speicher, max. 32 GBSD/SDHC/MMC-Karte |
| Audiodateiformate: ..... MP3, WMA |
| KlangregelungTiefen: ..... 100 Hz, ±12 dBHöhen: ..... 12 kHz, ±12 dB |
| Ausgang, monoNennpegel: ..... 1VMax. Pegel: ..... 10VAnschluss: ..... Schraubklemmen, sym. |
| Klirrfaktor: ..... < 0,03 % |
| Störabstand: ..... >78 dB |
| Stromversorgung: ..... 24V, ~ oder == / 250 mA |
| Einsatztemperatur: ..... 0–40 °C |
| Abmessungen: ..... Abbildung 2Gewicht: ..... 1,25 kg |


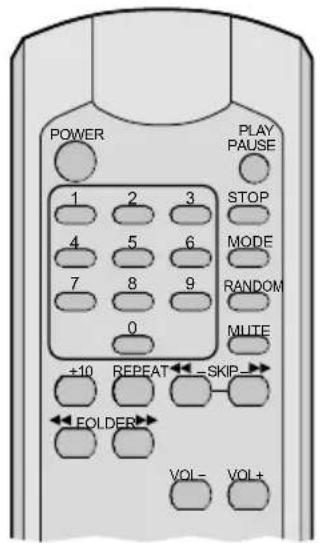

POWER PLAY PAUSE 1 2 3 STOP 4 5 6 MODE 7 8 9 RANDOM 0 MUTE +10 REPEAT -SKIP EOLDER VOL- VOL+④ Fernbedienung
Änderungen vorbehalten.
