BEDIENUNGSANLEITUNG LMS808 Monacor

LMS-808 Best.-Nr. 20.2160

CE

D Bevor Sie einschalten ...

A Wir wünschen Ihnen viel Spaß mit Ihrem neuen Gerät von „img Stage Line“. Bitte lesen Sie diese Bedienungs-

CH anleitung vor dem Betrieb gründlich durch. Nur so lernen Sie alle Funktionsmöglichkeiten kennen, vermeiden Fehlbedienungen und schützen sich und Ihr Gerät vor eventuellen Schäden durch unsachgemäßen Gebrauch. Heben Sie die Anleitung für ein späteres Nachlesen auf.

Der deutsche Text beginnt auf der Seite 4.

F Avant toute installation ...

D Bitte klappen Sie die Seite 3 heraus. Sie sehen dann immer die beschriebenen Bedienelemente und Anschlüsse.

CH

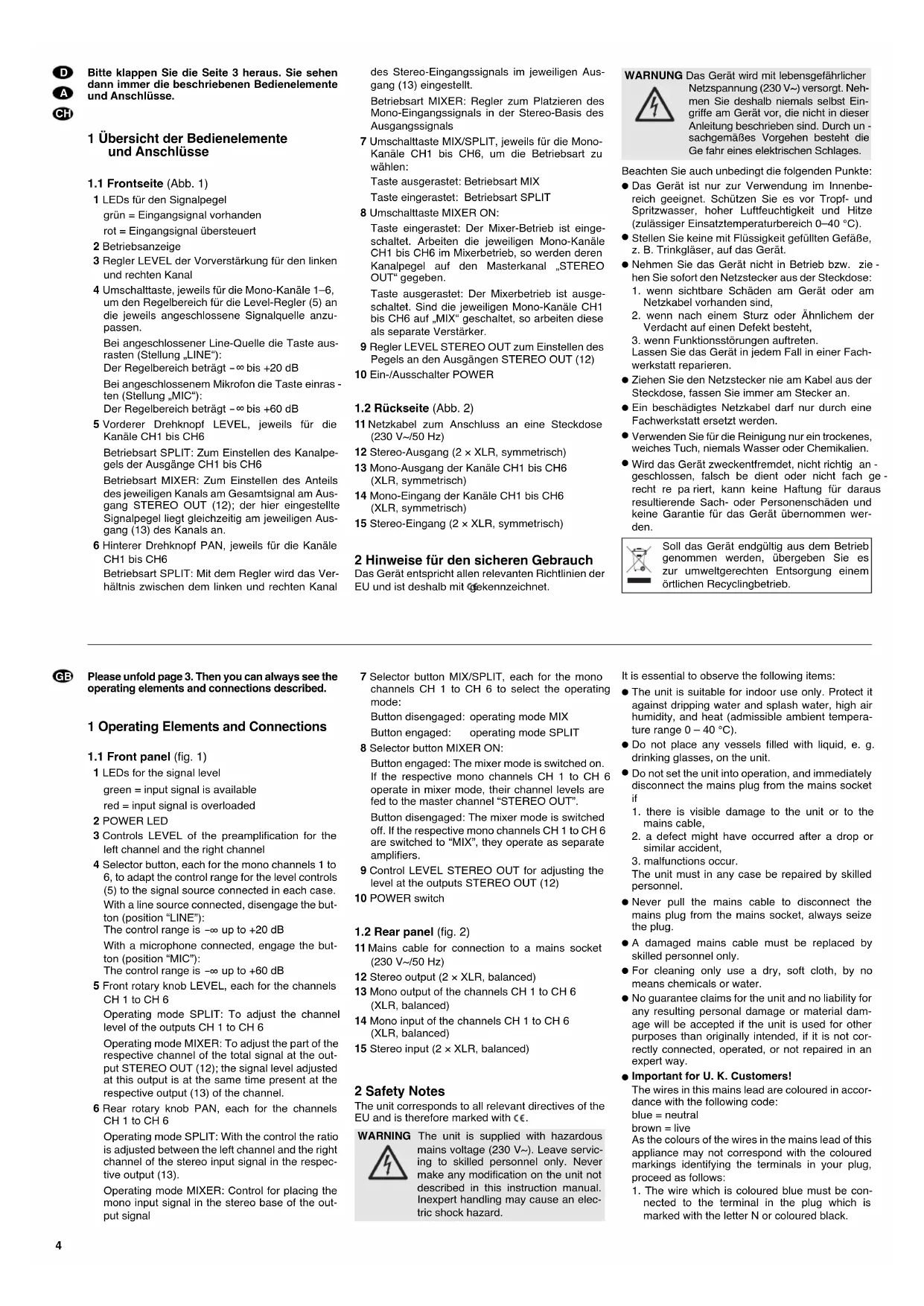

1 Übersicht der Bedienelemente und Anschlüsse

1.1 Frontseite (Abb. 1)

1 LEDs für den Signalpegel grün = Eingangsignal vorhanden rot = Eingangsignal übersteuert

2 Betriebsanzeige

3 Regler LEVEL der Vorverstärkung für den linken und rechten Kanal

4 Umschalttaste, jeweils für die Mono-Kanäle 1–6, um den Regelbereich für die Level-Regler (5) an die jeweils angeschlossene Signalquelle anzupassen.

Bei angeschlossener Line-Quelle die Taste ausrasten (Stellung „LINE“):

Der Regelbereich beträgt - bis +20 dB

Bei angeschlossenem Mikrofon die Taste einras- ten (Stellung „MIC“):

Der Regelbereich beträgt - bis +60 dB

5 Vorderer Drehknopf LEVEL, jeweils für die Kanäle CH1 bis CH6

Betriebsart SPLIT: Zum Einstellen des Kanalpegels der Ausgänge CH1 bis CH6

Betriebsart MIXER: Zum Einstellen des Anteils des jeweiligen Kanals am Gesamtsignal am Ausgang STEREO OUT (12); der hier eingestellte Signalpegel liegt gleichzeitig am jeweiligen Ausgang (13) des Kanals an.

6 Hinterer Drehknopf PAN, jeweils für die Kanäle CH1 bis CH6

Betriebsart SPLIT: Mit dem Regler wird das Verhältnis zwischen dem linken und rechten Kanal

des Stereo-Eingangssignals im jeweiligen Ausgang (13) eingestellt.

Betriebsart MIXER: Regler zum Platzieren des Mono-Eingangssignals in der Stereo-Basis des Ausgangssignals

7 Umschalttaste MIX/SPLIT, jeweils für die Mono-Kanäle CH1 bis CH6, um die Betriebsart zu wählen:

Taste ausgerastet: Betriebsart MIX

Taste eingerastet: Betriebsart SPLIT

8 Umschalttaste MIXER ON:

Taste eingerastet: Der Mixer-Betrieb ist eingeschaltet. Arbeiten die jeweiligen Mono-Kanäle CH1 bis CH6 im Mixerbetrieb, so werden deren Kanalpegel auf den Masterkanal „STEREO OUT“ gegeben.

Taste ausgerastet: Der Mixerbetrieb ist ausgeschaltet. Sind die jeweiligen Mono-Kanäle CH1 bis CH6 auf „MIX“ geschaltet, so arbeiten diese als separate Verstärker.

9 Regler LEVEL STEREO OUT zum Einstellen des Pegels an den Ausgängen STEREO OUT (12)

10 Ein-/Ausschalter POWER

1.2 Rückseite (Abb. 2)

11 Netzkabel zum Anschluss an eine Steckdose (230 V\~/50 Hz)
12 Stereo-Ausgang (2 × XLR, symmetrisch)
13 Mono-Ausgang der Kanäle CH1 bis CH6 (XLR, symmetrisch)
14 Mono-Eingang der Kanäle CH1 bis CH6 (XLR, symmetrisch)
15 Stereo-Eingang (2 × XLR, symmetrisch)

2 Hinweise für den sicheren Gebrauch

Das Gerät entspricht allen relevanten Richtlinien der EU und ist deshalb mit gekennzeichnet.

WARNUNG

Das Gerät wird mit lebensgefährlicher Netzspannung (230 V\~) versorgt. Nehmen Sie deshalb niemals selbst Eingriffe am Gerät vor, die nicht in dieser Anleitung beschrieben sind. Durch unsachgemäßes Vorgehen besteht die Ge fahr eines elektrischen Schlages.

Beachten Sie auch unbedingt die folgenden Punkte:

• Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0–40 °C).
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Gerät.

• Nehmen Sie das Gerät nicht in Betrieb bzw. ziehen Sie sofort den Netzstecker aus der Steckdose:

• wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind,

• wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,

• wenn Funktionsstörungen auftreten.
  Lassen Sie das Gerät in jedem Fall in einer Fachwerkstatt reparieren.

• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.

• Ein beschädigtes Netzkabel darf nur durch eine Fachwerkstatt ersetzt werden.
• Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
• Wird das Gerät zweckentfremdet, nicht richtig an geschlossen, falsch be dient oder nicht fach gerecht re pa riert, kann keine Haftung für daraus resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

3 Einsatzmöglichkeiten

Der Mikrofon-Line-Mischer / Line-Splitter ist aufgrund seines Konzepts für vielfältige Audio-Anwendungen einsetzbar. Im Splitter-Betrieb lässt sich ein Stereo-Eingangssignal auf je sechs Mono-Ausgänge verteilen, wobei über Pan-Regler der Signalanteil des Stereo-Signals für jeden Kanal individuell einstellbar ist. Im Mixer-Betrieb können ein Stereo-Signal und maximal sechs Mono-Signale mit Mikrofon- oder Line-Pegel auf einen Stereo-Ausgang gemischt werden. Die sechs Mono-Kanäle sowie der Stereo-Kanal können auch als separate Verstärker zur Pegel- oder Impedanzanpassung genutzt werden.

4 Aufstellmöglichkeiten

Das Gerät ist für die Montage in ein Rack (482 mm / 19") vorgesehen, kann aber auch als freistehendes Tischgerät verwendet werden. Für den Einbau in ein Rack wird 1 HE (Höheneinheit) = 44,45 mm be -nötigt.

5 Geräte anschließen

Vor dem Neuanschluss oder dem Verändern bestehender Anschlüsse den Mikrofon-Line-Mischer / Line-Splitter und die anzuschließenden Geräte ausschalten.

1) Stereo-Gerät mit Line-Pegel (z. B. CD-Spieler, Mischpult usw.) an die XLR-Buchsen STEREO IN (15) anschließen.
2) An die Eingänge der Mono-Kanäle CH1 bis CH6 (14) können sowohl Mikrofone als auch Mono-Geräte mit Line-Pegel angeschlossen werden.
3) Die Endverstärker für die Lautsprecher oder nachfolgende Geräte mit Line-Pegel können je nach Konfiguration an die XLR-Buchsen CH1 CH6 OUT (13) und STEREO OUT (12) angeschlossen werden.

Vorsicht! Ist die Phantomspeisung dazugeschaltet, dürfen keine asymmetrisch beschalteten Mikrofone oder Geräte mit Linepegel an den entsprechenden Eingang angeschlossen werden. Andernfalls können diese Mikrofone und Geräte beschädigt werden.

5.1 Mikrofon-Phantomspeisung dazuschalten Um auch phantomgespeiste Mikrofone betreiben zu können, lässt sich für jeden der sechs Mono-Kanäle getrennt eine 12-V-Phantomspeisung dazuschalten.

Achtung! Zum Zuschalten der Phantomspeisung muss das Gerät geöffnet werden. Darum darf dies nur durch eine qualifizierte Fachkraft erfolgen.

1) Den Netzstecker aus der Steckdose ziehen.
2) Den Gehäusedeckel abschrauben.
3) Für die gewünschten Kanäle die entsprechenden Steckbrücken JP 101 (für Kanal CH 1) bis JP 601 (für Kanal CH 6) von „OFF“ nach „ON“ um stecken.
4) Den Gehäusedeckel wieder festschrauben.
5) Es wird empfohlen, die Eingangsbuchsen der mit Phantomspeisung beschalteten Kanäle entsprechenden zu kennzeichnen!

6 Bedienung

1) Vor dem Einschalten sollten alle Ausgangsregler (5 und 9) auf Minimum gestellt werden, um Einschaltgeräusche zu vermeiden.
2) Das Gerät mit dem Schalter POWER (10) einschalten. Zur Anzeige der Betriebsbereitschaft leuchtet die rote LED (2) über dem Schalter. An schließend die angeschlossenen Geräte einschalten.

D 6.1 Betriebsart Mixer (Abb. 4)

A In der Betriebsart Mixer können ein Stereo-Kanal und bis zu sechs Mono-Kanäle auf einen Stereo-Ausgangskanal gemischt werden.

1) Die Umschalttaste MIX/SPLIT (7) für den jeweiligen Kanal einrasten sowie die Umschalttaste MIXER ON (8) einrasten.
2) Den Regler LEVEL STEREO OUT (9) so weit aufdrehen, dass das Mischungsverhältnis der angeschlossenen Tonquellen optimal eingestellt werden kann.
3) Mit den Umschalttasten LINE/MIC (4) die Mono-Kanäle CH1-CH6 auf die angeschlossenen Quellen einstellen. Bei angeschlossenem Mikrofon die Umschalttaste einrasten und bei Geräten mit Line-Pegel ausrasten.
4) Mit den Reglern LEVEL STEREO IN (3) und den Kanalreglern LEVEL CH1–CH6 (5) das gewünschte Lautstärkeverhältnis einstellen: Die Tonquellen, die am lautesten zu hören sein sollen, so aussteuern, dass die entsprechende LED (1) bei der lautesten Musikpassage kurz rot leuchtet.
5) Mit den Reglern PAN (6) der Mono-Kanäle CH1–CH6 das Mono-Kanalsignal wie gewünscht in der Stereo-Basis platzieren.
6) Mit dem Regler LEVEL STEREO OUT (9) den endgültigen Pegel des Stereo-Mastersignals einstellen.

6.2 Betriebsart Splitter (Abb. 5)

Im Betriebsmodus Splitter lässt sich ein Stereo-Signal auf sechs Mono-Kanäle und einen Stereo-Kanal verteilen. Bei den Mono-Kanälen lassen sich die Signalanteile des Stereo-Signals mit den PAN-Reglern individuell einstellen. Bei dem Stereo-Ausgangskanal ist keine freie Zuordnung möglich, das linke Eingangssignal ist dem linken Ausgangssignal zugeordnet und das rechte Eingangssignal ist dem rechten Ausgangssignal zugeordnet.

1) Die Umschalttaste MIX/SPLIT (7) für den jeweiligen Kanal ausrasten.
2) Mit den Reglern INPUT LEVEL (3) den Eingangspegel des Stereo-Signals so einstellen, dass die LEDs (1) bei der lautesten Musikpassage kurz rot leuchten.
3) Für die sechs Mono-Kanäle mit den PAN-Reglern (6) den gewünschten Signalanteil des Stereo-Signals einstellen.
4) Mit den Reglern LEVEL CH1–CH6 (5) die Pegel der Mono-Kanäle individuell einstellen.
5) Mit den Reglern LEVEL STEREO OUT (9) den Pegel des Stereo-Ausgangssignals einstellen.
1) Die Umschalttaste MIX/SPLIT (7) für den jeweiligen Kanal ausrasten. 2) Mit den Reglern INPUT LEVEL (3) den Eingangspegel des Stereo-Signals so einstellen, dass die LEDs (1) bei der lautesten Musikpassage kurz rot leuchten. 3) Für die sechs Mono-Kanäle mit den PAN-Reglern (6) den gewünschten Signalanteil des Stereo-Signals einstellen. 4) Mit den Reglern LEVEL CH1–CH6 (5) die Pegel der Mono-Kanäle individuell einstellen. 5) Mit den Reglern LEVEL STEREO OUT (9) den Pegel des Stereo-Ausgangssignals einstellen.

6.3 Betriebsart 8-Kanal-Verstärker (Abb. 6)

In dieser Betriebsart arbeiten die Kanäle als unabhängige Verstärker, die ein niederohmiges, symmetrisches Ausgangssignal liefern. Die sechs Mono-Kanäle und der Stereo-Kanal können einzeln im Pegel angepasst werden. Die Pegelanpassung ist z. B. notwendig, wenn eine Signalquelle einen zu geringen Ausgangspegel hat, um ein nachfolgendes Gerät auszusteuern. In dieser Betriebsart kann das Gerät auch als 6fach-Mikrofonvorverstärker genutzt werden.

1) Die Umschalttaste MIX/SPLIT (7) für den jeweiligen Kanal einrasten sowie die Umschalttaste MIXER ON (8) ausrasten.
2) Mit den Umschalttasten LINE/MIC (4) die Mono-Kanäle CH1-CH6 auf die angeschlossenen Quellen einstellen. Bei angeschlossenem Mikrofon die Umschalttaste einrasten und bei Geräten mit Line-Pegel ausrasten.
3) Bei den Mono-Kanälen mit den Reglern LEVEL CH1-CH6 (5) den gewünschten Pegel einstellen.
4) Bei dem Stereo-Kanal den Regler LEVEL STE-REO OUT (9) auf Maximum stellen.
5) Mit den Reglern LEVEL STEREO IN (3) für den linken und rechten Kanal den gewünschten Pegel individuell einstellen.

6.4 Kombinierte Betriebsarten

Werden in der Betriebsart Splitter nicht alle sechs Mono-Kanäle als Ausgänge benötigt, können die übrigen Kanäle als einzelne unabhängige Verstärker betrieben werden. Siehe Kapitel 6.3.

7 Technische Daten

Eingänge

(Eingangsempfindlichkeit bei 1 V Ausgangspegel, Eingangsimpedanz)

STEREO IN: 250 mV, 30 kΩ

XLR, symmetrisch

CH1-CH6:....Line 100 mV, 40 kΩ

umschaltbar auf

Mic 1 mV, 6,6 kΩ

XLR, symmetrisch

Phantomspeisung: ..... 12 V (intern schaltbar)

Ausgänge

(Nennpegel, Ausgangsimpedanz)

STEREO OUT:....1 V, 200 Ω

XLR, symmetrisch

CH1-CH6:....1V, 200Ω

XLR, symmetrisch

Frequenzbereich: ..... 10 Hz – 30 000 Hz (+0/-0,5 dB)

Klirrfaktor: 0,02%

Übersprechen: ..... -63 dB (1 kHz)

Stromversorgung: ..... 230 V\~/50 Hz/10 VA

Einsatztemperatur: ..... 0 – 40 °C

Abmessungen (B × H × T): . 482 × 48 × 205 mm, 1 Höheneinheit

Gewicht: 2,9 kg

Änderungen vorbehalten.

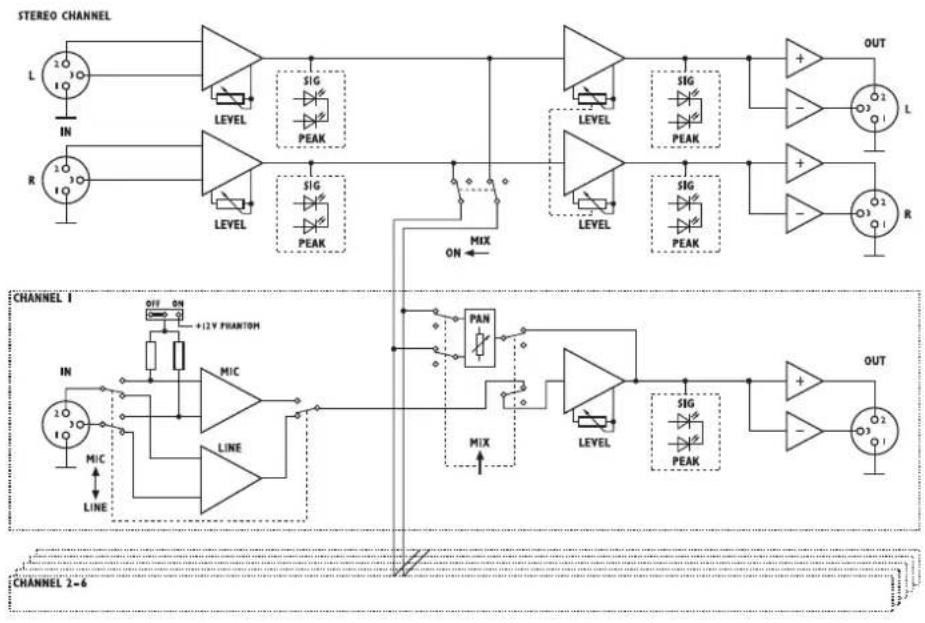

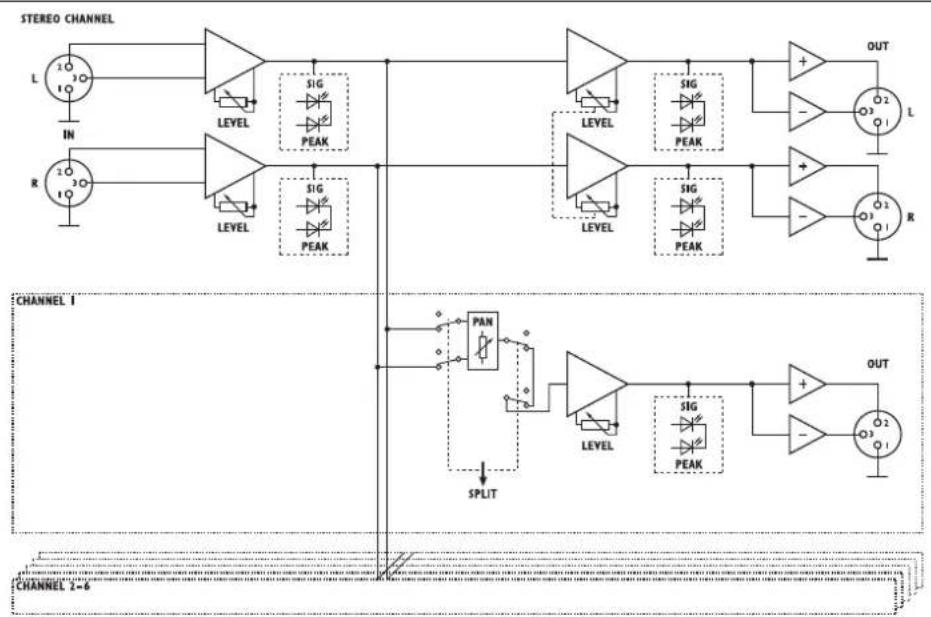

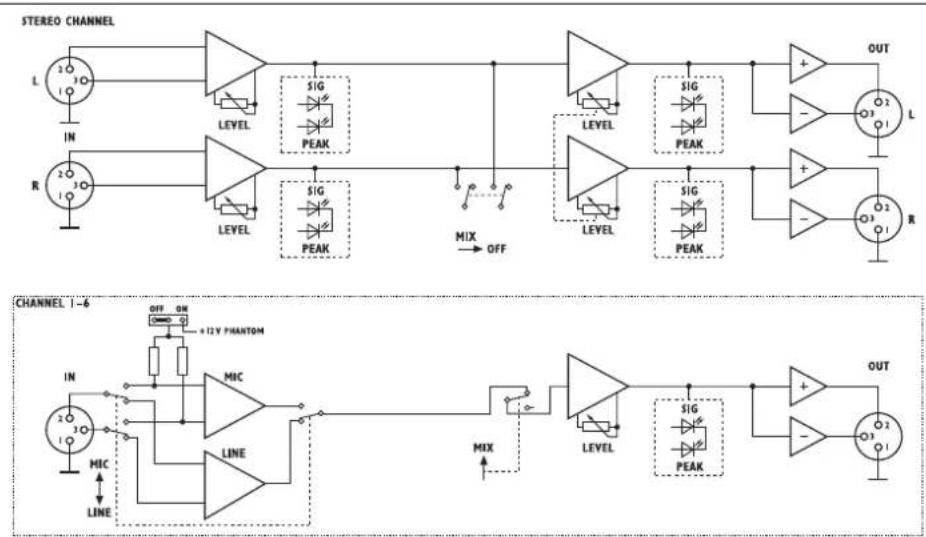

GB 6.1 Mixer mode (fig. 4)
