PA4000RC - Table de mixage Monacor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur-Mixeur Public Address 4 zones
Marque	Monacor
Modèle	PA4000RC (amplificateur PA-40120)
Puissance de sortie RMS	4 × 120 W
Puissance de sortie crête	4 × 170 W
Bande passante	45 – 20 000 Hz (-3 dB)
Rapport signal/bruit (entrée LINE)	> 90 dB (filtre A)
Rapport signal/bruit (entrée MIC)	> 70 dB (filtre A)
Taux de distorsion	< 1 % (1 kHz)
Entrées micro/ligne (CH1-CH3)	3 × combo XLR/jack 6,35 mm, symétrique, sensibilité réglable (MIC/LINE), alimentation fantôme 15 V commutable
Entrées ligne (CH4-CH5)	2 × RCA, asymétrique, 245 mV / 15 kΩ
Entrée PAGING	Bornes à vis, niveau ligne, 245 mV / 10 kΩ, symétrique, priorité élevée
Sorties haut-parleurs (Z1-Z4)	4 zones, 100 V / 70 V / 4 Ω, puissance max. 120 W par zone
Sorties PRE OUT	4 × bornes à vis, niveau ligne symétrique, 775 mV / 200 Ω
Sorties REC et MONITOR	RCA (REC) et jack 6,35 mm (MONITOR), 775 mV / 3 kΩ (REC) / 200 Ω (MONITOR)
Sortie EMER. OUT	4 × bornes à vis, 24 V CC / 200 mA pour relais d'annonce forcée
Relais FAULT	Contact de commutation flottant, 24 V / 500 mA max.
Égaliseur	BASS ±10 dB / 100 Hz, TREBLE ±10 dB / 10 kHz (par canal CH1-CH5)
Gong intégré	2 sons, 4 sons ou sirène (sélectionnable en interne)
Alimentation secteur	230 V / 50 Hz, consommation max. 1500 VA
Alimentation de secours	24 V CC, consommation max. 40 A
Dimensions (L × H × P)	482 × 90 × 377 mm (2 U)
Poids	22,1 kg
Température de fonctionnement	0 – 40 °C
Entretien et nettoyage	Chiffon sec et doux, aucun produit chimique ou eau
Sécurité	Protection contre surcharge et surchauffe ; temporisation d'allumage ; mise à la terre obligatoire
Pièces détachées et réparabilité	Fusible de rechange même type ; réparation par technicien habilité uniquement
Informations générales	Conçu pour installations Public Address ; montage en rack 19" possible ; jusqu'à 32 micros commande PA-4000RC connectables

FOIRE AUX QUESTIONS - PA4000RC Monacor

Quelle est la puissance de sortie de l'amplificateur PA-40120 ?

L'amplificateur délivre 4 × 120 W RMS et 4 × 170 W crête pour les quatre zones de sonorisation.

Puis-je connecter des micros dynamiques et des micros à condensateur ?

Oui, les entrées CH1-CH3 acceptent les micros dynamiques et à condensateur. Pour les micros à condensateur, activez l'alimentation fantôme 15 V via les interrupteurs PHANTOM POWER correspondants. Attention : ne pas brancher de micro asymétrique quand l'alimentation fantôme est allumée.

Comment brancher des haut-parleurs 70 V au lieu de 100 V ?

Retirez les bornes à vis de la sortie souhaitée (20), puis déplacez le cavalier interne sur la position 70 V (au lieu de 100 V). Replacez les bornes.

Comment effectuer une annonce prioritaire avec le micro de table PA-4000PTT ?

Sélectionnez les zones avec les interrupteurs ZONES SELECTOR (12) sur l'amplificateur, réglez le volume PAGING/PTT (13), maintenez la touche TALK (37) du micro enfoncée et parlez. Les signaux de priorité inférieure sont automatiquement coupés.

Jusqu'à combien de micros de commande PA-4000RC puis-je connecter ?

Vous pouvez connecter jusqu'à 32 micros de commande PA-4000RC sur un seul amplificateur, en les chaînant via les prises RJ45. Chaque micro doit avoir une adresse I.D. différente.

Comment configurer l'adresse d'un micro PA-4000RC ?

Utilisez les 5 interrupteurs DIP (44) sur la face arrière du micro pour régler une adresse unique de 1 à 32, selon le tableau fourni dans la notice. Effectuez ce réglage amplificateur éteint.

Que faire si les LED POWER/CPU ERROR clignotent sur le PA-4000RC ?

Cela indique un dysfonctionnement du processeur interne. Vérifiez l'alimentation et les connexions. Si le problème persiste, contactez un technicien.

Comment utiliser la fonction gong ?

Pour déclencher un gong, appuyez brièvement sur un bouton poussoir relié aux bornes CH1/CH2/CH3 (31). Le type de gong (2 sons, 4 sons ou sirène) se sélectionne via un cavalier interne (voir notice). Le gong est mixé au signal d'entrée.

Puis-je utiliser une alimentation de secours ?

Oui, branchez une alimentation 24 V CC (ex. PA-24ESP) sur les bornes 24 V= (19). En mode secours, l'amplificateur fonctionne mais avec une puissance réduite et ne peut pas être éteint par l'interrupteur POWER.

Comment nettoyer l'appareil ?

Utilisez un chiffon sec et doux. N'utilisez jamais de produits chimiques, de solvants ou d'eau. Débranchez l'appareil avant nettoyage.

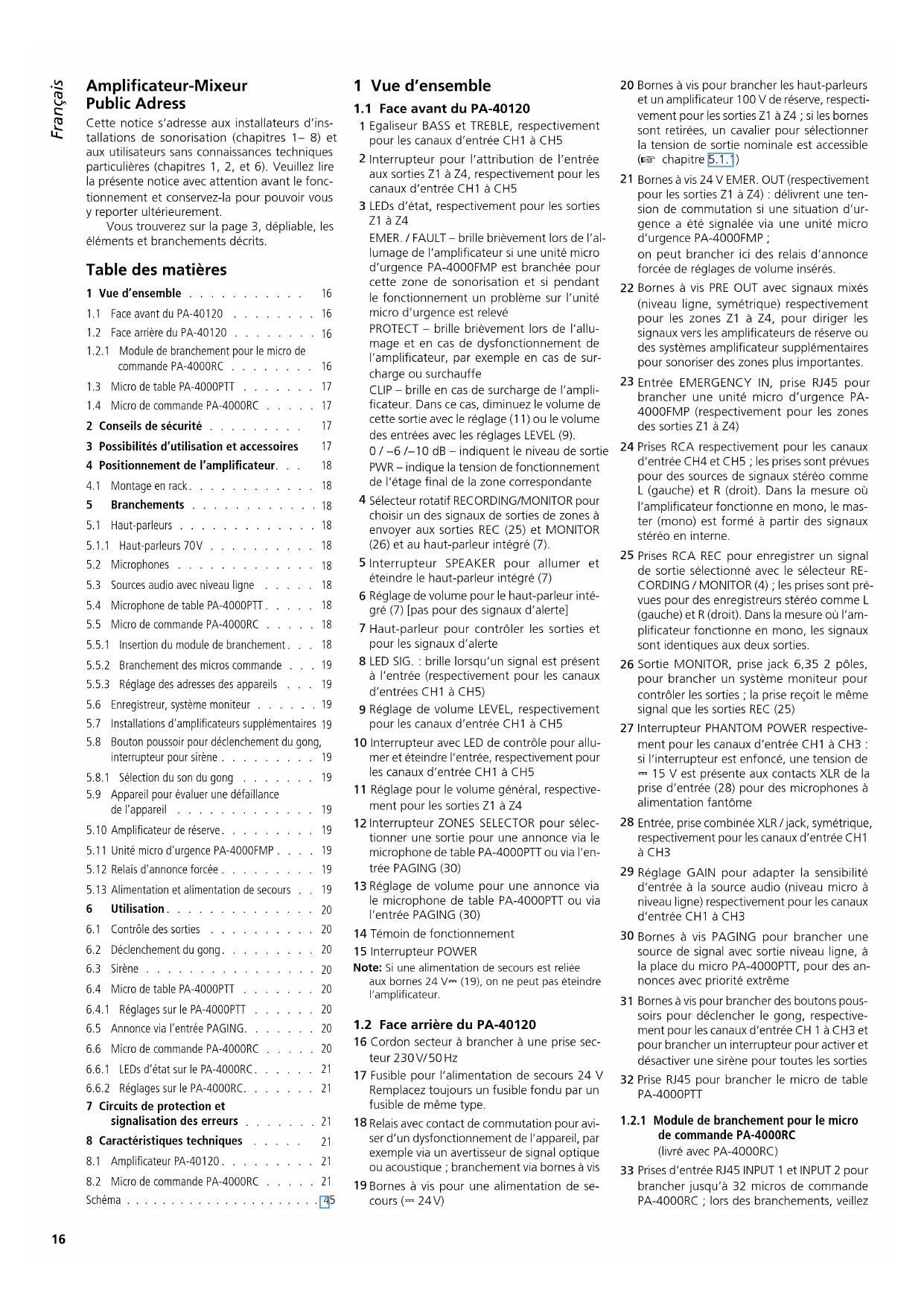

MODE D'EMPLOI PA4000RC Monacor

Amplificateur-Mixeur Public Adress

Cette notice s'adresse aux installateurs d'installations de sonorisation (chapitres 1–8) et aux utilisateurs sans connaissances techniques particulières (chapitres 1, 2, et 6). Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.

Vous trouverez sur la page 3, dépliable, les éléments et branchements décrits.

Table des matières

1 Vue d'ensemble 16

1.1 Face avant du PA-40120 ..... 16

1.2 Face arrière du PA-40120 ..... 16

1.2.1 Module de branchement pour le micro de commande PA-4000RC 16

1.3 Micro de table PA-4000PTT ..... 17

1.4 Micro de commande PA-4000RC ..... 17

2 Conseils de sécurité ..... 17

3 Possibilités d'utilisation et accessoires 17

4 Positionnement de l'amplificateur. . . 18

4.1 Montage en rack....18

5 Branchements 18

5.1 Haut-parleurs ..... 18

5.1.1 Haut-parleurs 70V ..... 18

5.2 Microphones 18

5.3 Sources audio avec niveau ligne ..... 18

5.4 Microphone de table PA-4000PTT ..... 18

5.5 Micro de commande PA-4000RC ..... 18

5.5.1 Insertion du module de branchement...18

5.5.2 Branchement des micros commande . . . 19

5.5.3 Réglage des adresses des appareils . . . 19

5.6 Enregistreur, système moniteur ..... 19

5.7 Installations d'amplificateurs supplémentaires 19

5.8 Bouton poussoir pour déclenchement du gong, interrupteur pour sirène ..... 19

5.8.1 Sélection du son du gong ..... 19

5.9 Appareil pour évaluer une défaillance de l'appareil 19

5.10 Amplificateur de réserve. . . . . . . . . 19

5.11 Unité micro d'urgence PA-4000FMP ..... 19

5.12 Relais d'annonce forcée . . . . . . . . 19

5.13 Alimentation et alimentation de secours . . 19

6 Utilisation. 20

6.1 Contrôle des sorties ..... 20

6.2 Déclenchement du gong. . . . . . . . . 20

6.3 Sirène 20

6.4 Micro de table PA-4000PTT 20

6.4.1 Réglages sur le PA-4000PTT ..... 20

6.5 Annonce via l'entrée PAGING. . . . . . . 20

6.6 Micro de commande PA-4000RC ..... 20

6.6.1 LEDs d'état sur le PA-4000RC . . . . . 21

6.6.2 Réglages sur le PA-4000RC. . . . . . . 21

7 Circuits de protection et signalisation des erreurs ..... 21

8 Caractéristiques techniques ..... 21

8.1 Amplificateur PA-40120 ..... 21

8.2 Micro de commande PA-4000RC ..... 21

Schéma 45

1 Vue d'ensemble

1.1 Face avant du PA-40120

1 Egaliseur BASS et TREBLE, respectivement pour les canaux d'entrée CH1 à CH5

2 Interrupteur pour l'attribution de l'entrée aux sorties Z1 à Z4, respectivement pour les canaux d'entrée CH1 à CH5

3 LEDs d'état, respectivement pour les sorties Z1 à Z4

EMER. / FAULT – brille brièvement lors de l'allumage de l'amplificateur si une unité micro d'urgence PA-4000FMP est branchée pour cette zone de sonorisation et si pendant le fonctionnement un problème sur l'unité micro d'urgence est relevé

PROTECT – brille brièvement lors de l'allumage et en cas de dysfonctionnement de l'amplificateur, par exemple en cas de surcharge ou surchauffe

CLIP – brille en cas de surcharge de l'amplificateur. Dans ce cas, diminuez le volume de cette sortie avec le réglage (11) ou le volume des entrées avec les réglages LEVEL (9).

0 / -6 / -10 dB – indiquent le niveau de sortie PWR – indique la tension de fonctionnement de l'étage final de la zone correspondante

4 Sélecteur rotatif RECORDING/MONITOR pour choisir un des signaux de sorties de zones à envoyer aux sorties REC (25) et MONITOR (26) et au haut-parleur intégré (7).

5 Interrupteur SPEAKER pour allumer et éteindre le haut-parleur intégré (7)

6 Réglage de volume pour le haut-parleur intégré (7) [pas pour des signaux d'alerte]

7 Haut-parleur pour contrôler les sorties et pour les signaux d'alerte

8 LED SIG. : brille lorsqu'un signal est présent à l'entrée (respectivement pour les canaux d'entrées CH1 à CH5)

9 Réglage de volume LEVEL, respectivement pour les canaux d'entrée CH1 à CH5

10 Interrupteur avec LED de contrôle pour allumer et éteindre l'entrée, respectivement pour les canaux d'entrée CH1 à CH5

11 Réglage pour le volume général, respectivement pour les sorties Z1 à Z4

12 Interrupteur ZONES SELECTOR pour sélectionner une sortie pour une annonce via le microphone de table PA-4000PTT ou via l'entrée PAGING (30)

13 Réglage de volume pour une annonce via le microphone de table PA-4000PTT ou via l'entrée PAGING (30)

14 Témoin de fonctionnement

15 Interrupteur POWER

Note: Si une alimentation de secours est reliée aux bornes 24 V= (19), on ne peut pas éteindre l'amplificateur.

1.2 Face arrière du PA-40120

16 Cordon secteur à brancher à une prise secteur 230 V/50 Hz

17 Fusible pour l'alimentation de secours 24 V Remplacez toujours un fusible fondu par un fusible de même type.

18 Relais avec contact de commutation pour aviser d'un dysfonctionnement de l'appareil, par exemple via un avertisseur de signal optique ou acoustique ; branchement via bornes à vis

19 Bornes à vis pour une alimentation de secours (== 24V)

20 Bornes à vis pour brancher les haut-parleurs et un amplificateur 100 V de réserve, respectivement pour les sorties Z1 à Z4 ; si les bornes sont retirées, un cavalier pour sélectionner la tension de sortie nominale est accessible (quadrant chapitre 5.1.)

21 Bornes à vis 24 V EMER. OUT (respectivement pour les sorties Z1 à Z4) : délivrent une tension de commutation si une situation d'urgence a été signalée via une unité micro d'urgence PA-4000FMP ; on peut brancher ici des relais d'annonce forcée de réglages de volume insérés.

22 Bornes à vis PRE OUT avec signaux mixés (niveau ligne, symétrique) respectivement pour les zones Z1 à Z4, pour diriger les signaux vers les amplificateurs de réserve ou des systèmes amplificateur supplémentaires pour sonoriser des zones plus importantes.

23 Entrée EMERGENCY IN, prise RJ45 pour brancher une unité micro d'urgence PA-4000FMP (respectivement pour les zones des sorties Z1 à Z4)

24 Prises RCA respectivement pour les canaux d'entrée CH4 et CH5 ; les prises sont prévues pour des sources de signaux stéréo comme L (gauche) et R (droit). Dans la mesure où l'amplificateur fonctionne en mono, le master (mono) est formé à partir des signaux stéréo en interne.

25 Prises RCA REC pour enregistrer un signal de sortie sélectionné avec le sélecteur RECORDING / MONITOR (4) ; les prises sont prévues pour des enregistreurs stéréo comme L (gauche) et R (droit). Dans la mesure où l'amplificateur fonctionne en mono, les signaux sont identiques aux deux sorties.

26 Sortie MONITOR, prise jack 6,35 2 pôles, pour brancher un système moniteur pour contrôler les sorties ; la prise reçoit le même signal que les sorties REC (25)

27 Interrupteur PHANTOM POWER respectivement pour les canaux d'entrée CH1 à CH3 : si l'interrupteur est enfoncé, une tension de 15 V est présente aux contacts XLR de la prise d'entrée (28) pour des microphones à alimentation fantôme

28 Entrée, prise combinée XLR / jack, symétrique, respectivement pour les canaux d'entrée CH1 à CH3

29 Réglage GAIN pour adapter la sensibilité d'entrée à la source audio (niveau micro à niveau ligne) respectivement pour les canaux d'entrée CH1 à CH3

30 Bornes à vis PAGING pour brancher une source de signal avec sortie niveau ligne, à la place du micro PA-4000PTT, pour des annonces avec priorité extrême

31 Bornes à vis pour brancher des boutons poussoirs pour déclencher le gong, respectivement pour les canaux d'entrée CH 1 à CH3 et pour brancher un interrupteur pour activer et désactiver une sirène pour toutes les sorties

32 Prise RJ45 pour brancher le micro de table PA-4000PTT

1.2.1 Module de branchement pour le micro de commande PA-4000RC (livré avec PA-4000RC)

33 Prises d'entrée RJ45 INPUT 1 et INPUT 2 pour brancher jusqu'à 32 micros de commande PA-4000RC ; lors des branchements, veillez

à assurer une terminaison correcte de la ligne (18 chapitre 5.5.2)

34 Affichage DATA pour la liaison existante vers un micro de commande PA-4000RC

1.3 Micro de table PA-4000PTT (disponible en option)

35 Capsule micro avec bonnette de protection

36 LED de contrôle, brille lorsque la touche parole est enfoncée (37)

37 Touche de parole TALK : maintenez la touche enfoncée pour effectuer une annonce et attendre le gong si besoin

38 Interrupteur pour le circuit prioritaire et le gong préliminaire

PRIORITY – pour une utilisation avec le PA-40120, laissez cet interrupteur sur la position supérieure dans la mesure où la priorité pour ce micro est déterminée sur l'amplificateur (pour une meilleure compréhension d'une annonce, les autres signaux d'entrée sont coupés dès que l'on parle ou que le gong retentit)

CHIME – en position ON, le gong retentit tout d'abord lorsque la touche TALK (52) est enfoncée.

39 Prise de branchement pour la liaison à l'amplificateur

1.4 Micro de commande PA-4000RC (disponible en option)

40 LED POWER / CPU ERROR : brille dès que la tension d'alimentation est présente et clignote en cas de problème du processeur micro sur le PA-4000RC

41 LED MIC FAULT/LOW VOLTAGE : brille en cas de coupure du micro et clignote en cas de tension d'alimentation trop faible

42 LED SIGNAL : brille si un signal micro est présent

43 Prise 24V— pour une tension d'alimentation supplémentaire via un bloc secteur avec fiche d'alimentation 5,5 / 2,1 mm (diamètre extérieur / diamètre intérieur) et polarité au choix ; le bloc secteur supplémentaire est nécessaire lorsque l'alimentation via l'amplificateur n'est pas suffisante (par exemple en cas de branchement de plus de 10 PA-4000RC ou d'une longueur de câble supérieure à 500 m)

44 Interrupteur pour l'adresse et la terminaison de la liaison

I.D. – avec ces 5 interrupteurs, il faut régler sur tous les PA-4000RC avant le branchement à l'amplificateur différentes adresses (chapitre 5.5.3)

TERMINATION – mettez l'interrupteur sur ON sur le dernier PA-4000RC reliés en une chaîne pour commuter la résistance terminale

45 Interrupteur CHIME – en position ON, un gong est émis tout d'abord lorsqu'on appuie sur la touche TALK (52)

PRIORITY – en position ON, le PA-4000RC a priorité sur les autres qui n'ont pas allumé cette fonction et peut interrompre leurs annonces

COMPRESSION – en position ON, la dynamique du signal micro est diminuée pour limiter les distorsions lorsqu'on parle avec un volume élevé

46 Prise RJ45 INPUT pour brancher un autre PA-4000RC

47 Prise RJ45 LINK pour la liaison avec une prise INPUT (33) du module de branchement sur l'amplificateur ou de la prise INPUT (46) d'un autre PA-4000RC

48 Réglage AUDIO LEVEL pour régler le volume de l'annonce

49 Capsule micro avec bonnette de protection

50 Touches pour sélectionner les zones d'annonces, respectivement avec les LEDs d'état suivantes :

BUSY – brille lorsque la zone pour l'annonce est sélectionnée ; si un autre PA-4000RC est à ce moment-là utilisé pour parler, la LED pour les zones concernées clignote

EMER. – brille lorsque une situation d'urgence est annoncée dans la zone (via une unité micro d'urgence PA-4000FMP)

51 Touche ALL CALL pour une sélection et désélection simultanée de toutes les zones pour une annonce

52 Touche de parole TALK : pour une annonce, maintenez la touche enfoncée, si besoin, attendez le gong.

La LED de contrôle au-dessus brille pendant que la touche est enfoncée, les autres signaux d'entrée de l'amplificateur (par exemple musique) sont coupés pour une meilleure compréhension de l'annonce.

2 Conseils de sécurité

L'appareil répond à toutes les directives nécessaires de l'Union européenne et porte donc le symbole €.

AVERTISSEMENT L'appareil est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil et ne faites rien tomber

dans les ouïes de ventilation car, en cas de mauvaise manipulation, vous pouvez su bir une décharge électrique.

- L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau, d'une humidité élevée de l'air et de la chaleur (plage de température de fonctionnement admissible 0 – 40 °C).

- En aucun cas, vous ne devez poser d'objet contenant du liquide ou un verre sur l'appareil.

- La chaleur dégagée par l'appareil doit être évacuée par une circulation d'air correcte. N'obstruez pas les ouïes de ventilation du boîtier.

- Ne faites pas fonctionner l'appareil et débranchez le cordon secteur immédiatement dans les cas suivants :

1. l'appareil ou le cordon secteur présente des dommages visibles.

2. après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil.

3. des dysfonctionnements apparaissent. Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

- Ne débranchez jamais l'appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.

- Tout cordon secteur endommagé doit être remplacé par un technicien habilité.

- Pour le nettoyage, utilisez uniquement un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.

- Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou utilisé ou s'il n'est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque.

Lorsque l'appareil est définitivement retiré du service, vous devez le déposer dans une usine de recyclage de proximité pour contribuer à son élimination non polluante.

CARTONS ET EMBALLAGE PAPIER À TRIER

3 Possibilités d'utilisation et accessoires

Cet amplificateur avec 4 sorties indépendantes et une puissance de sortie RMS de 120 W respectivement est spécialement conçu pour une utilisation dans des installations Public Adress. On peut utiliser à chaque sortie, soit des haut-parleurs Public Adress (100 / 70 V) soit des haut-parleurs basse impédance (impédance minimale 4 Ω). Autres caractéristiques :

- 3 canaux d'entrée avec sensibilité réglable de niveau ligne à niveau micro, avec connexions XLR/jack ; alimentation fantôme (15 V) commutable séparément pour chaque canal

- 2 canaux d'entrée pour signaux avec niveau ligne via fiches RCA

- 1 canal d'entrée pour signaux d'annonce avec niveau ligne via bornes à vis (PAGING)

- 1 micro de table PA-4000PTT avec touche parole pouvant être connecté (accessoire)

- 32 micros commande PA-4000RC avec sélection de zones et LEDs d'état pouvant être connectés (accessoire)

– signaux d'entrée attribuables au choix aux 4 sorties

- 4 unités micro d'urgence PA-4000FMP avec micro et enregistreur de messages pouvant être connecté (accessoire)

- tension de commutation pour chacune des 4 zones pour gérer des relais d'annonce forcée en cas d'urgence

- 1 sortie moniteur pour le contrôle des sorties et pour enregistrer

- 1 haut-parleur moniteur interne

- gong déclenchable via des boutons poussoir supplémentaires, par exemple pour avertir d'une annonce : type de gong (2 sons, 4 sons, sirène) sélectionnable en interne

- son de la sirène pour l'alarme via interrupteur supplémentaire

- possibilité de brancher 4 amplificateurs de réserve : en cas de problème d'une sortie, l'appareil commute automatiquement sur l'amplificateur de réserve correspondant (uniquement si on utilise des haut-parleurs 100V/ 70 V)

- entrée pour une alimentation de secours 24 V pour le fonctionnement en cas de coupure de courant

Une priorisation des entrées augmente la compréhension des annonces importantes. Les signaux d'une entrée avec un rang plus faible

sont automatiquement coupés si une annonce est effectuée avec une entrée de rang plus élevé. La hiérarchie est la suivante :

Rang Entrée
1 (élevé) PA-4000FMP, PA-4000PTT, PAGING
2 PA-4000RC (PRIORITY = ON)
3 PA-4000RC (PRIORITY = OFF)
4 CH1, CH2, CH3
5 (faible) CH4, CH5

⑥ priorisation des entrées

4 Positionnement de l'amplificateur

L'amplificateur est prévu pour un positionnement dans un rack pour des appareils d'une larguer de 482 mm (19"); il peut également être posé sur une table. Dans tous les cas, l'air doit pouvoir circuler librement par les ouies de ventilation pour assurer un refroidissement suffisant de l'amplificateur.

4.1 Montage en rack

Pour un montage en rack, 2 unités (2 unités = 89 mm) sont nécessaires. Afin que le rack ne se renverse pas, l'amplificateur doit être placé dans la partie inférieure du rack. Pour une fixation sûre, la face avant seule ne suffit pas, il faut en plus fixer l'appareil à l'arrière ou maintenir l'appareil par des rails latéraux ou une plaque inférieure.

Il faut laisser une unité libre au-dessus et au-dessous de l'amplificateur ; l'air chaud dégagé latéralement par l'amplificateur doit pouvoir s'évacuer. Sinon, il y a accumulation de chaleur dans le rack, ce qui peut endommager non seulement l'amplificateur mais aussi les autres appareils placés dans le rack. En cas de dissipation insuffisante de la chaleur, insérez une unité de ventilation (p. ex. DPVEN-04) dans le rack.

5 Branchements

Avant d'effectuer les branchements ou de modifier les branchements existants, veillez à éteindre le PA-40120 et les appareils à relier.

5.1 Haut-parleurs

Pour chaque sortie de l'amplificateur, reliez soit les haut-parleurs 100 V aux bornes «100 V» et «GND» (20) [schéma 3a] – la sortie amplificateur ne doit recevoir qu'une puissance de 120 W maximum par les haut-parleurs sinon l'amplificateur peut être endommagé.

soit reliez un haut-parleur ou un groupe de haut-parleurs avec une impédance totale de 4 Ω aux bornes «4 Ω» et «GND» (20). Les schémas 3b à 3d indiquent différents modèles pour obtenir une impédance correcte. Il existe bien sûr d'autres possibilités.

Lorsque vous branchez les haut-parleurs, veillez toujours à respecter la polarité (comme indiqué sur les schémas).

5.1.1 Haut-parleurs 70V

Si pour une sortie, seuls des haut-parleurs 70 V sont disponibles, on peut commuter le contact de branchement «100 V» sur une tension nominale de 70 V :

1) Retirez les bornes à vis pour le branchement haut-parleur (20) de la sortie souhaitée. Le

cavalier pour la sélection de la tension est désormais accessible ( schéma 7).

Z1 r SPARE AMP 100V 10V GND 100V IN 4Ω 100V- GND-

⑦ cavalier pour la tension nominale de sortie

2) Positionnez le cavalier en fonction de la tension voulue :

tension de sortie nominale 70 V

tension de sortie nominale 100 V

5.2 Microphones

On peut relier des microphones avec fiche XLR ou jack 6,35 aux prises combinées XLR / jack (28) des entrées CH1–CH3.

1) Tournez le réglage pour l'amplification d'entrée GAIN (29) vers «MIC». Si besoin, corrigez le réglage pendant le fonctionnement. (Si une annonce via cette entrée est trop faible, tournez le réglage dans le sens des aiguilles d'une montre ; si l'annonce est distordue, tournez le réglage dans le sens inverse).
2) Si un microphone requiert une alimentation fantôme, appuyez sur l'interrupteur PHANTOM POWER (27). La tension fantôme n'est présente qu'aux contacts XLR de la prise.

ATTENTION!

1. N'activez l'interrupteur que si l'appareil est éteint ou si l'entrée est coupée (bruits de commutation).
2. Si l'alimentation fantôme est allumée (15 V), il ne faut pas brancher de micro asymétrique, il peut être endommagé.

5.3 Sources audio avec niveau ligne

1) Reliez les appareils avec sortie mono aux prises combinées XLR/jack (28) des entrées CH1 – CH3. Tournez le réglage pour l'amplification d'entrée GAIN (29) vers «LINE». Si besoin, corrigez le réglage pendant le fonctionnement. (Si le signal via cette entrée est trop faible, tournez le réglage dans le sens des aiguilles d'une montre ; si l'annonce est distordue, tournez le réglage dans le sens inverse).

Désenclenchez l'interrupteur PHANTOM POWER (27) si la source audio n'a pas besoin d'alimentation fantôme explicitement (alimentation fantôme uniquement aux contacts XLR de la prise).

Les prises sont conçues pour des signaux symétriques. Les sources audio avec signaux asymétriques peuvent être branchées via des fiches jack 2 pôles ou via une fiche XLR sur laquelle les contacts 1 et 3 sont reliés. On peut également les relier à une des prises RCA (24) des canaux CH4 ou CH5.

Les canaux d'entrée CH1 à CH3 ont une priorité moyenne, c'est-à-dire que leurs signaux d'entrée prennent la priorité sur les canaux CH4 et CH5 mais ils sont interrompus

par des annonces via les micros de commande PA-4000RC, le micro de table PA-4000PTT ou un micro d'urgence PA-4000FMP.

Pour des signaux d'entrée nécessitant la priorité la plus élevée, utilisez l'entrée PAGING (30) avec bornes à vis (p. ex. pour un micro avec préamplificateur ou la sortie niveau ligne d'une installation téléphonique).

2) Reliez des appareils avec sortie stéréo (par exemple lecteur CD) aux prises RCA (24) des entrées CH4 ou CH5. Sur l'amplificateur, les deux canaux stéréo sont mixés en un signal mono.

Ces entrées ont la priorité la plus faible et sont automatiquement coupées par un signal à une entrée de rang supérieur (tableau schéma 6, chapitre 3).

5.4 Microphone de table PA-4000PTT

Avec ce micro de table (accessoire en option) on peut effectuer des annonces avec supérieure. On sélectionne sur l'amplificateur les zones de sonorisation dans lesquelles ces annonces doivent être entendues.

Reliez le PA-4000PTT à la prise RJ45 PTT (32), par exemple avec le cordon livré. La longueur du cordon ne doit pas excéder 30 m.

5.5 Micro de commande PA-4000RC

Avec ce micro de commande (disponible en option), on peut effectuer des annonces avec haute priorité. Il faut sélectionner sur le PA-4000RC la zone dans laquelle l'annonce doit être entendue. On peut relier au PA-40120 jusqu'à 32 PA-4000RC.

5.5.1 Insertion du module de branchement

Il est tout d'abord nécessaire d'insérer le module de branchement livré avec le PA-4000RC dans l'amplificateur. Le schéma 2 montre l'amplificateur avec le module en place. Le module de branchement possède deux prises RJ45 (33) auxquelles un PA-4000RC peut respectivement être branché. On peut brancher à chaque micro de commande un autre microphone jusqu'à ce que 32 micros de commande au maximum et l'amplificateur soient reliés ensemble.

1) Retirez les deux vis du cache (sur la face arrière de l'amplificateur entièrement à droite) et retirez le cache.
2) Si sur les deux prises (33), seule la prise INPUT 1 est réservée, il faut placer le cavalier sur la platine du module de branchement sur la position ON afin de terminer correctement la liaison ; si on utilise les deux prises, mettez le cavalier sur la position OFF (https schéma 8).

ON OFF

⑧ module de branchement pour PA-4000RC avec cavalier pour la résistance terminale

3) Poussez le module dans l'ouverture sur la face arrière de l'amplificateur. Veillez à ce que la barrette sur le module soit bien positionnée dans le socle sur l'amplificateur. Fixez le module avec les deux vis.

5.5.2 Branchement des micros commande

1) Reliez une prise du module de branchement p. ex. via le cordon livré, à la prise RJ45 LINK (47) du (premier) PA-4000RC. Si besoin, reliez la prise INPUT (52) à la prise LINK d'un autre PA-4000RC, etc., jusqu'à ce que tous les appareils soient reliés. La longueur totale de la liaison ne doit pas excéder 1000 m.

2) Pour éviter des interférences dans la transmission des signaux, assurez-vous que la liaison est correctement terminée. Pour ce faire, mettez l'interrupteur TERMINATION du bloc d'interrupteurs DIP (44) sur la position inférieure (ON) sur le dernier appareil de la chaîne (ou sur les deux derniers appareils si INPUT 1 et INPUT 2 sont réservés sur le module). Pour tous les autres appareils, l'interrupteur reste sur la position supérieure.

3) Pour une longueur totale de câble supérieure à 500 m (par entrée sur le module de branchement), ou si plus de 10 PA-4000RC sont branchés au total, l'alimentation via le PA-40120 ne suffit pas ; il faut brancher un bloc secteur supplémentaire avec une tension = 24 V au onzième PA-4000RC ou au micro de commande qui a plus de 500 m de liaison avec l'amplificateur.

Reliez le bloc secteur à la prise 24 V—(43); la fiche d'alimentation doit être 5,5 / 2,1 mm (diamètre extérieur / diamètre intérieur), polarité au choix.

La tension d'alimentation est appliquée via la prise INPUT (46) aux micros de commande reliés, ils n'ont ainsi pas besoin de bloc secteur propre si le premier bloc secteur est dimensionné de manière suffisante (consommation pour chaque PA-4000RC : 63 mA).

5.5.3 Réglage des adresses des appareils

Pour que la communication entre l'amplificateur et les micros de commande puisse fonctionner, il faut que tous les micros reliés PA-4000RC aient des adresses de bus différents. On utilise pour ce faire les 5 premiers interrupteurs du bloc d'interrupteurs DIP (44) sur la face arrière des micros de commande. Réglez les adresses des appareils les unes après les autres selon le tableau du schéma 9.

Note : Effectuez toujours le réglage des adresses uniquement lorsque l'amplificateur est éteint car toute modification d'adresse n'est pas reconnue pendant le fonctionnement.

Adresse Interrupteur Adresse Interrupteur
1	ID1 2 3 4 5ONI	17
2	1 2 3 4 5 I	18
3	1 2 3 4 5 I	19
4	1 2 3 4 5 I	20
5	1 2 3 4 5 I	21
6	1 2 3 4 5 I	22
7	1 2 3 4 5 I	23
8	1 2 3 4 5 I	24
9	1 2 3 4 5 I	25
10 26	1 2 3 4 5 I
11 27	1 2 3 4 5 I
12 28	1 2 3 4 5 I

Adresse Interrupteur Adresse Interrupteur
13 29
14 30
15 31
16 32

⑨ réglage des adresses aux PA-4000RC

5.6 Enregistreur, système moniteur

On peut relier aux prises RCA REC (25) ou à la prise jack 6,35 MONITOR (26), un enregistreur ou un autre appareil audio avec entrée ligne (p. ex. un système moniteur pour contrôler les sorties). Les prises RCA sont prévues pour des enregistreurs stéréo en L (gauche) et R (droit). Dans la mesure où l'amplificateur fonctionne en mono, les signaux sont identiques aux deux prises.

Réglez le sélecteur RECORDING / MONITOR (4) sur la face avant de l'appareil pour définir quel signal de sortie est délivré ici.

5.7 Installations d'amplificateurs supplémentaires

Les signaux de mixage pour chaque zone sont présents aux bornes PRE OUT (22) sous forme de signaux symétriques avec niveau ligne. On peut relier ici des installations d'amplificateurs supplémentaires pour sonoriser une zone plus importante.

5.8 Bouton poussoir pour déclenchement du gong, interrupteur pour sirène

On peut mixer aux signaux des entrées CH1 à CH3, via un contact de fermeture, un son de gong (CHIME). Trois sons differênts sont possibles (quen chapitre 5.8.1). Pour déclencher le gong, reliez par exemple un bouton poussoir au contact correspondant des bornes CH1/CH2/CH3 (31) et le contact commun (deuxième contact à partir du haut) [quen schéma 10].

Pour un son fort de la sirène dans toutes les zones, reliez les deux contacts supérieurs des bornes via un interrupteur. A l'inverse des sons du gong qui s'arrêtent automatiquement après une brève activation du bouton poussoir correspondant, on ne peut entendre la sirène que tant que l'interrupteur est fermé.

SIREN CH1 CH2 CH3 CHIME

⑩ branchement bouton gong / interrupteur sirène

5.8.1 Sélection du son du gong

Le son du gong peut être réglé au sein de l'amplificateur. Une suite de 2 sons, de 4 sons et un son sirène sont disponibles. Le son sirène est un signal d'urgence selon la norme DIN 33 404/EN 457 et indépendant du fonctionnement de la sirène via le contact de commutation de la sirène décrit plus haut.

1) Retirez le couvercle de l'amplificateur.
2) Dans la partie arrière se trouve une platine avec un cavalier, en parallèle avec la face arrière de l'appareil, à proximité des entrées pour CH1 et PAGING. Mettez le cavalier

sur la position correspondant au son voulu ( scheme 11).

CHIME SELECTOR 2-TONE 4-TONE SIREN CH1PAGING

⑪ sélection du son du gong
3) Refermez l'appareil avec le couvercle.

5.9 Appareil pour évaluer une défaillance de l'appareil

Si une sortie amplificateur est en panne ou si un problème survient dans une des unités micro d'urgence reliées, le relais FAULT (18) commute. On peut brancher ici un appareil pour évaluer le problème, par exemple un avertisseur. Le relais est doté d'un contact de commutation flottant et peut accepter 24 V/ 500 mA.

5.10 Amplificateur de réserve

Si l'amplificateur d'une sortie ne fonctionne pas, cela est automatiquement détecté et un relais commute sur un amplificateur supplémentaire. Cela n'est possible que si la sortie 100 V/70 V du PA-40120 est utilisée.

1) Reliez l'entrée de l'amplificateur de réserve aux bornes PRE OUT (22) de la sortie souhaitée.
2) Reliez la sortie 100 / 70 V de l'amplificateur de réserve aux contacts 100 V IN et GND des bornes (20) correspondantes.

5.11 Unité micro d'urgence PA-4000FMP

Avec cet accessoire, disponible en option, on peut effectuer des annonces d'urgence avec priorité supérieure. De plus, l'unité micro d'urgence permet d'enregistrer une annonce qui est automatiquement restituée via l'installation d'amplificateur en cas d'urgence (pour plus de détails, notice du PA-4000FMP).

Reliez un PA-4000FMP respectivement à la prise RJ45 EMERGENCY IN (23) pour la zone de sonorisation correspondante. La longueur maximale de la liaison peut être de 1000 m. A partir de 500 m, il faut alimenter le PA-4000FMP par un bloc secteur propre (see notice du PA-4000FMP).

5.12 Relais d'annonce forcée

Les relais d'annonce forcée permettent de bridger des réglages de volume branchés entre l'amplificateur et les haut-parleurs pour que des annonces d'urgence soient retransmises partout avec un volume maximal. Sur le PA-40120, une sortie 24V— EMER. OUT (21) est prévue pour chaque zone de sonorisation (Z1 à Z4) pour brancher des relais d'annonce forcée. La puissance de chaque sortie est de 200 mA.

La tension de commutation est émise lors-qu'une unité micro d'urgence PA-4000FMP signale une situation d'urgence pour cette zone de sonorisation.

5.13 Alimentation et alimentation de secours

Si l'amplificateur doit continuer à fonctionner en cas de coupure de courant, reliez une unité d'alimentation de secours 24 V (p. ex. PA-24ESP

de MONACOR) aux bornes 24 V= (19). Pour finir, reliez la fiche du cordon secteur (16) à une prise secteur 230V/50Hz.

Remarques :

1. Lorsque la tension 24 V est présente, l'amplificateur est immédiatement en fonction et le témoin de fonctionnement (14) et les LEDs PWR (3) des quatre sorties brillent. L'amplificateur ne peut pas être éteint avec l'interrupteur POWER (15). L'interrupteur induit uniquement une commutation entre l'alimentation secteur et l'alimentation de secours.
2. En mode alimentation de secours, l'amplificateur délivre une puissance plus faible qu'avec une alimentation secteur.

6 Utilisation

1) Pour éviter un volume trop élevé, tournez les réglages de sortie Z1 à Z4 (11) sur «0» avant d'allumer l'appareil.
2) Allumez tout d'abord les sources audio reliées puis le PA-40120 avec l'interrupteur POWER (15). Le témoin de fonctionnement (14) et les LEDs PWR (3) des quatre amplificateurs sortie brillent. Si sur le PA-40120 des systèmes amplificateurs supplémentaires sont reliés, allumez-les en dernier.

Après le fonctionnement, éteignez les appareils dans l'ordre inverse :

1. les amplificateurs supplémentaires
2. le PA-40120
3. les sources audio reliées

L'amplificateur dispose d'une temporisation d'allumage : une seconde environ après l'allumage, les haut-parleurs sont prêts à fonctionner. Pendant cette durée, les LEDs PROTECT (3) des quatre sorties brillent.

3) Comme réglage de base, mettez tout d'abord l'ensemble des réglages pour les entrées LEVEL (9) et PAGING / PTT (13) entièrement à gauche et mettez les réglages d'égaliseur (1) sur la position médiane.
4) Tournez les réglages des sorties utilisées Z1 à Z4 (11) jusqu'à ce que les réglages suivants soient bien audibles via les haut-parleurs.
5) Allumez les canaux d'entrée utilisés, respectivement avec l'interrupteur CH ON (10). L'affichage au-dessus de l'interrupteur brille lorsque le canal est allumé. Avec les interrupteurs Z1 à Z4 (2), déterminez pour chaque entrée à quelles sorties (c'est-à-dire dans quelles zones de sonorisation) son signal doit être appliqué. Si un signal assez fort est présent à l'entrée, la LED SIG. (8) brille. Si elle ne brille pas, augmentez le niveau de sortie des sources audio ou corrigez l'amplification d'entrée pour les canaux CH1 à CH3 via le réglage GAIN (29) au-dessus de la prise d'entrée correspondante.

Mixez les signaux d'entrée avec les réglages de volume LEVEL (9) correspondants ou si besoin faites-les entrer et sortir.

Si une source audio n'est pas utilisée, éteignez son canal d'entrée avec l'interrupteur CH ON (10).

6) Avec les réglages de sortie Z1 à Z4 (11), réglez le volume souhaité pour la zone de sonorisation correspondante.

ATTENTION

Ne réglez pas le volume des haut-parleurs trop fort. Un volume trop élevé peut, à long terme, générer des troubles de

l'audition. L'oreille s'habitue à des volumes élevés et ne les perçoit plus comme tels au bout d'un certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modifier.

Pour éviter tout sifflement larsen, ne tenez pas le micro en direction d'un haut-parleur ou trop près de lui. Si le volume est trop élevé, des effets larsen peuvent également se produire. Dans ce cas, réglez le volume du micro plus bas avec le réglage LEVEL correspondant.

Le niveau de la sortie correspondante est indiqué par les LEDs -10, -6, 0 dB et CLIP (3). Si la LED CLIP brille, l'amplificateur est en surcharge. Dans ce cas, tournez le réglage (11) pour cette sortie en arrière ou diminuez le volume du signal d'entrée correspondant avec le réglage LEVEL (9).
7) Réglez la tonalité avec les réglages (1) TREBLE pour les aigus et BASS pour les graves ; si besoin, corrigez le réglage de volume en conséquence.

6.1 Contrôle des sorties

Les signaux des sorties peuvent être vérifiés via le haut-parleur intégré (7) ou un système moniteur relié à la prise MONITOR (26).

1) Avec le sélecteur rotatif RECORDING / MONITOR (4), sélectionnez la sortie devant être contrôlée. En position OFF, aucune sortie n'est sélectionnée.
2) Avec l'interrupteur SPEAKER (5), déterminez si le haut-parleur interne (7) doit être utilisé (touche enfoncée) ou pas (touche non enfoncée).
3) Avec le réglage LEVEL (6), réglez le volume souhaité.

Remarques :

1. Les prises de sortie REC (25) reçoivent le même signal que la prise MONITOR (26).
2. Si aucune sortie ne doit être contrôlée via le haut-parleur (7), mais si des signaux d'alerte doivent être entendus en cas de problème, n'éteignez pas le haut-parleur avec l'interrupteur SPEAKER (5) mais mettez le sélecteur RECORDING / MONITOR (4) sur la position OFF ou diminuez le volume avec le réglage LEVEL (6). Le réglage n'a pas d'influence sur le volume des signaux d'alerte.

6.2 Déclenchement du gong

Si par exemple pour avertir d'une annonce via une des entrées CH1 à CH3, un gong doit retentir, appuyez brièvement sur le bouton poussoir relié aux bornes (31) [râ• chapitre 5.8]. Le son du gong est mixé au signal d'entrée mais son volume ne dépend pas du réglage LEVEL (9) du canal d'entrée mais uniquement du réglage de volume de la sortie (11).

Comme pour une annonce via les entrées CH1 à CH3, pendant que le gong retentit, les signaux d'entrée des canaux d'entrées ont une priorité moindre, CH4 et CH5 sont coupés.

6.3 Sirène

Activez l'interrupteur relié aux bornes (31) pour obtenir un son de sirène fort dans toutes les zones de sonorisation (☑ chapitre 5.8). A l'inverse du gong, qui s'arrête automatiquement, la sirène est audible jusqu'à son arrêt.

Le volume de la sirène est indépendant des réglages de volume pour les sorties (11) et ne peut être modifié.

6.4 Micro de table PA-4000PTT

Pour des annonces avec ce micro de table :

1) Sélectionnez sur l'amplificateur avec les interrupteurs ZONES SELECTOR (12), dans quelles zones de sonorisation l'annonce doit être entendue. Appuyez sur les interrupteurs pour les zones voulues, désenclenchez les autres.
2) Tournez le réglage pour le volume LEVEL PAGING / PTT (13) sur l'amplificateur à la moitié environ avant la première annonce.
3) Sur le micro, maintenez la touche TALK (37) enfoncée et parlez dans la capsule micro (35). Le témoin de contrôle (36) brille. Les signaux d'entrée de priorité plus inférieure sont automatiquement coupés sur l'amplificateur lorsqu'on dépasse un certain volume de parole (tableau schéma 6, chapitre 3, page 18).
4) Si besoin, corrigez le volume de l'annonce avec le réglage LEVEL-PAGING / PTT, les réglages de volume pour les sorties (11) n'ont ici pas d'influence.

6.4.1 Réglages sur le PA-4000PTT

Deux petits interrupteurs se trouvent sur la face arrière du micro de table :

PRIORITY – pour une utilisation avec le PA-40120, laissez cet interrupteur sur la position supérieure puisque la priorité pour ce micro est déterminée sur l'amplificateur (pour une meilleure compréhension de l'annonce, les autres signaux d'entrée sont coupés dès que l'on parle ou le gong retentit).

CHIME – en position ON, un gong retentit lorsqu'on appuie sur la touche TALK (37) ; le son du gong est le même que lorsqu'on le déclenche via un bouton poussoir relié à l'amplificateur et peut être sélectionné sur l'amplificateur (☎ chapitre [5.8.1]).

6.5 Annonce via l'entrée PAGING

Pour une annonce via un appareil relié à l'entrée PAGING (30) [par exemple micro avec préamplificateur ou la sortie niveau ligne d'une installation téléphone], procédez comme décrit dans le chapitre 6.4. Les réglages s'appliquent de la même manière pour le micro de table PA-4000PTT et l'entrée PAGING. Un signal à l'entrée PAGING conduit de la même manière à couper les signaux d'entrée de priorité inférieure. Il est mixé au signal du micro si une annonce est simultanément effectuée via le micro.

6.6 Micro de commande PA-4000RC

Pour des annonces avec le PA-4000RC :

1) Tournez le réglage de volume AUDIO LEVEL (48) sur la face arrière du micro à la moitié environ avant la première annonce.
2) Avec les touches sous Z1 à Z4 (50), présélectionnez les zones de sonorisation dans lesquelles l'annonce doit être entendue. La LED BUSY à côté de la touche brille pour les zones sélectionnées.

Si une zone doit être déselectionnée, appuyez une nouvelle fois sur la touche correspondante de telle sorte que la LED BUSY s'éteigne. Pour sélectionner et déselectionner toutes les zones, appuyez sur la touche ALL CALL (51).

Si les LEDS BUSY clignotent, une annonce est effectuée dans les zones de sonorisation correspondantes via un autre micro de commande. Une annonce simultanée via

plusieurs micros de commande n'est pas possible (même pas si l'annonce concerne différentes zones).

Si l'annonce en cours est effectuée via un micro de commande avec rang supérieur ou de même rang, il faut attendre la fin de l'annonce. Une interruption de l'annonce n'est possible que via un micro avec priorité supérieure (pour le réglage de la priorité, chapitre 6.6.2).

3) Maintenez la touche de parole TALK (52) enfoncée et parlez dans la capsule micro (49). Le témoin de contrôle au-dessus de la LED brille. En appuyant sur la touche, les signaux d'entrée de rang inférieur sont automatiquement coupés sur l'amplificateur (tableau schéma 6, chapitre 3, page 18).
4) Si besoin, corrigez le volume de l'annonce avec le réglage AUDIO LEVEL (48). Les réglages de volume pour les sorties (11) n'ont ici pas d'influence.

6.6.1 LEDs d'état sur le PA-4000RC

En plus des LEDs BUSY et TALK, décrites ci-dessus, le micro de commande à les LEDs d'état suivantes :

POWER / CPU ERROR (40) – brille dès que la tension d'alimentation est présente et clignote en cas de dysfonctionnement du processeur micro sur le PA-4000RC

MIC FAULT / LOW VOLTAGE (41) – brille en cas de panne du micro et clignote si la tension d'alimentation est trop faible ; dans ce cas, on peut éventuellement brancher un bloc secteur supplémentaire (€35' chapitre 5.5.2, point 3).

SIGNAL (42) – brille si un signal micro est présent

EMER. (50) – (une par zone de sonorisation) brillent si une unité micro d'urgence PA-4000FMP signale une situation d'urgence, pour la zone correspondante.

6.6.2 Réglages sur le PA-4000RC

Le bloc d'interrupteurs DIP (45) avec les trois interrupteurs sur la face arrière du micro de table a les fonctions suivantes :

CHIME – en position ON, un gong retentit tout d'abord lorsqu'on appuie sur la touche TALK (52) ; le son du gong est le même que lorsqu'il est déclenché via un bouton poussoir relié à l'amplificateur et peut être sélectionné sur l'amplificateur (☑ chapitre 5.8.).

PRIORITY – en position ON, le PA-4000RC a la priorité sur ceux dont la fonction n'est pas activée et peut interrompre leurs annonces.

COMPRESSION – en position ON, la dynamique du signal micro est diminuée, on évite ainsi les distorsions lorsqu'on parle fort.

7 Circuits de protection et signalisation des erreurs

Les sorties amplificateur du PA-40120 sont dotées de circuits de protection contre les surcharges et surchauffes devant empêcher tout dommage sur les haut-parleurs et l'amplificateur. Si une sortie amplificateur tombe en panne ainsi, les haut-parleurs 100 V sont commutés par relais sur un amplificateur de réserve relié (p37 chapitre 5.10). Les LEDs Protect (3) de la sortie concernée brillent et un signal d'alerte est émis via le haut-parleur interne (7). En plus le relais d'erreur FAULT (18) commute et est capable, par exemple, de gérer une installation externe d'alerte. Si toutes les LEDs PROTECT brillent brièvement lorsque vous allumez l'amplificateur, c'est normal et il n'y a pas de problème.

Si un problème survient sur une unité micro de secours reliée PA-4000FMP (par exemple sur le micro main), un signal d'alerte est également émis via le haut-parleur interne (7) et le relais d'erreur FAULT (18) commute. En plus, la LED EMER. FAULT (3) de la zone de sonorisation à qui l'unité micro est attribuée, brille.

Pour que le signal d'alerte soit audible via le haut-parleur interne (7), ce dernier doit être allumé [interrupteur SPEAKER (5) enfoncé]. Le réglage LEVEL (6) n'a pas d'influence sur le volume du signal d'alerte.

8 Caractéristiques techniques

8.1 Amplificateur PA-40120

Puissance de sortie RMS : . . . 4 × 120 W

Puissance de sortie crête : . . . 4 × 170 W

Bande passante : ..... 45 – 20 000 Hz (−3 dB)

Rapportsignal/bruit

via entrée LINE : ....> 90 dB (filtre A)

via entrée MIC : ....> 70 dB (filtre A)

Taux de distorsion : .... < 1 % (1 kHz)

Entrées CH 1–CH 3

XLR/jack6,35

(Sensibilité d'entrée, impédance, type branchement)

prises RCA : .... 245 mV, 15 kΩ, asymétrique

Entrée PAGING : 245 mV, 10 kΩ, symétrique

Sortie REC OUT : 775 mV, 3 kΩ, asymétrique

Sortie MONITOR : ..... 775 mV, 200 Ω, asymétrique

Sorties PRE OUT : ..... 775 mV, 200 Ω, symétrique

Sortie FAULT : ....relais avec contact de commutation (24V/500mA max.)

Sorties 24V == EMER. OUT : . . 24V/200mA pour activer des relais d'annonce forcée

Egaliseur

BASS: ±10dB/100Hz

TREBLE : .... ± 10dB/10kHz

Alimentation

Fonctionnement secteur : . . 230V/50Hz

Consommation : ..... max. 1500VA

Alimentation de secours : . . = 24V

Consommation : ..... max. 40A

Température fonc. : ..... 0–40 °C

Dimensions (l × h × p): 482 × 90 × 377 mm, 2 U

Poids : 22,1 kg

Configuration

des prises d'entrée CH 1–CH 3 (28)

XLR

1 = masse

2 = signal +

(+15 V alimentation fantôme)

3 = signal -

(+15 V alimentation fantôme)

jack 6,35

T = signal +

R = signal

S = masse

Configuration de la prise MONITOR (26)

jack 6,35

T = signal

S = masse

8.2 Micro de commande PA-4000RC

Alimentation : ·s·s=24V(16-35V)

via PA-40120

ou bloc secteur

Consommation

Fonctionnement : ..... 63 mA

Veille : 57 mA

Sortie audio

Niveau nominal : ..... 245 mV

Impédance : 600 Ω

Type branchement : ..... symétrique

Taux de distorsion : .... < 0,5 %

Rapport signal/bruit : ..... > 60 dB

Bande passante : ..... 150–15 000 Hz

(-3 dB)

Dimensions (l × h × p) : .... 110 × 48 × 155 mm

Poids : 900 g

Branchement

RJ45

Nombre max. d'appareils : . . . 32

Longueur totale

de branchement : ..... 1000 m max.

Remarque : Pour une longueur de câble totale supérieure à 500 m, ou si plus de 10 PA-4000RC sont branchés, un bloc secteur supplémentaire est nécessaire pour l'alimentation.

Tout droit de modification réservé.

Notice d'utilisation protégée par le copyright de MONACOR® INTERNATIONAL GmbH & Co. KG. Toute reproduction même partielle à des fins commerciales est interdite.
