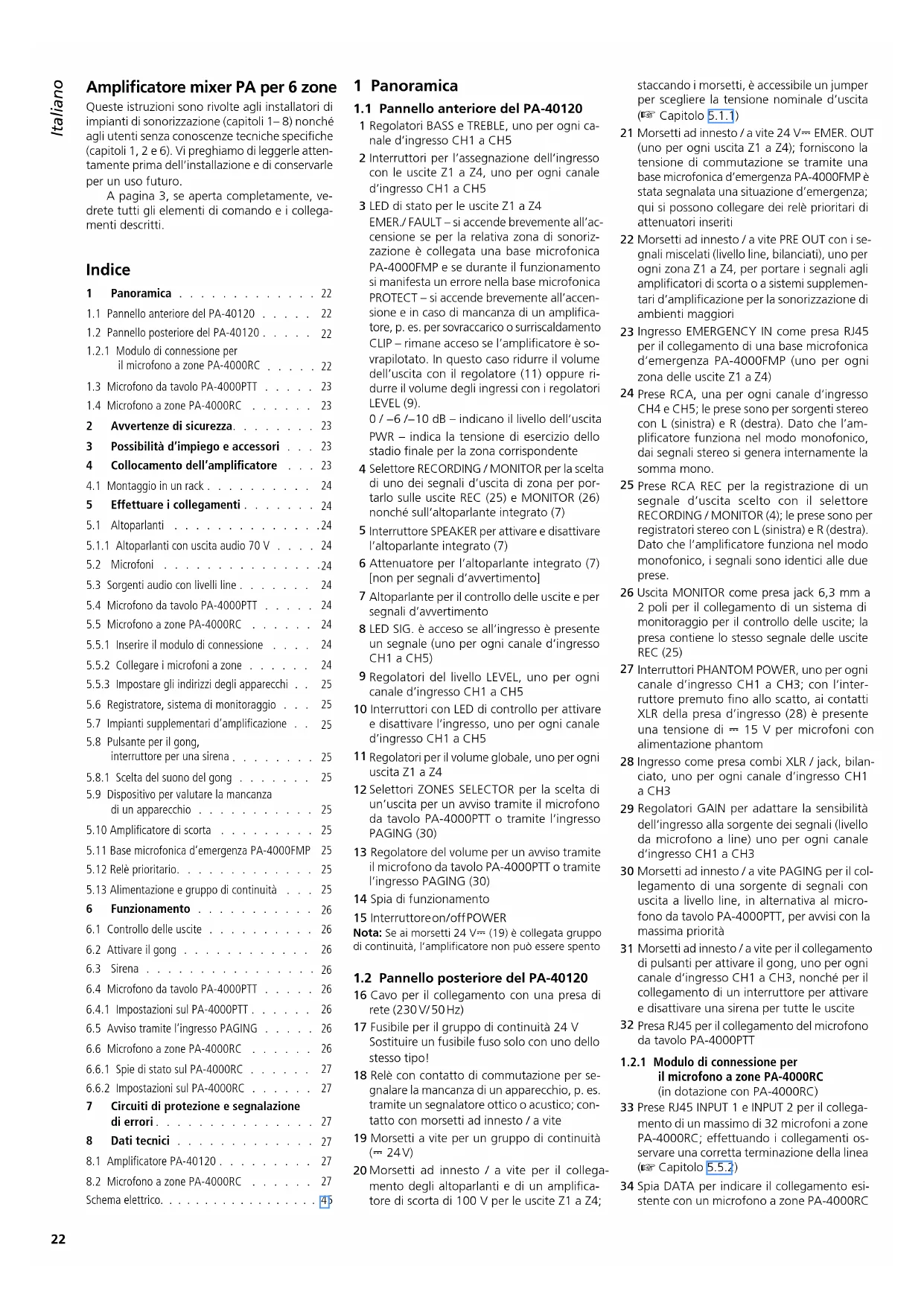

MANUALE UTENTE PA4000RC Monacor

Amplificatore mixer PA per 6 zone

Queste istruzioni sono rivolte agli installatori di impianti di sonorizzazione (capitoli 1–8) nonché agli utenti senza conoscenze tecniche specifiche (capitoli 1, 2 e 6). Vi preghiamo di leggerle attentamente prima dell'installazione e di conservarle per un uso futuro.

A pagina 3, se aperta completamente, vedrete tutti gli elementi di comando e i collegamenti descritti.

Indice

1 Panoramica 22

1.1 Pannello anteriore del PA-40120 ..... 22

1.2 Pannello posteriore del PA-40120 ..... 22

1.2.1 Modulo di connessione per il microfono a zone PA-4000RC ..... 22

1.3 Microfono da tavolo PA-4000PTT ..... 23

1.4 Microfono a zone PA-4000RC 23

2 Avvertenze di sicurezza. 23

3 Possibilità d'impiego e accessori . . . 23

4 Collocamento dell'amplificatore . . . 23

4.1 Montaggio in un rack ..... 24

5 Effettuare i collegamenti ..... 24

5.1 Altoparlanti .....24

5.1.1 Altoparlanti con uscita audio 70 V . . . . 24

5.2 Microfoni . . . . . . . . . . . . . . . . . . . . . . 24

5.3 Sorgenti audio con livelli line ..... 24

5.4 Microfono da tavolo PA-4000PTT ..... 24

5.5 Microfono a zone PA-4000RC ..... 24

5.5.1 Inserire il modulo di connessione ..... 24

5.5.2 Collegare i microfoni a zone ..... 24

5.5.3 Impostare gli indirizzi degli apparecchi . . 25

5.6 Registratore, sistema di monitoraggio . . . 25

5.7 Impianti supplementari d'amplificazione . . 25

5.8 Pulsante per il gong, interruttore per una sirena ..... 25

5.8.1 Scelta del suono del gong ..... 25

5.9 Dispositivo per valutare la mancanza di un apparecchio . . . . . . . . . . . 25

5.10 Amplificatore di scorta 25

5.11 Base microfonica d'emergenza PA-4000FMP 25

5.12 Relè prioritario. 25

5.13 Alimentazione e gruppo di continuità . . . 25

6 Funzionamento 26

6.1 Controllo delle uscite 26

6.2 Attivare il gong 26

6.3 Sirena 26

6.4 Microfono da tavolo PA-4000PTT ..... 26

6.4.1 Impostazioni sul PA-4000PTT ..... 26

6.5 Avviso tramite l'ingresso PAGING ..... 26

6.6 Microfono a zone PA-4000RC ..... 26

6.6.1 Spie di stato sul PA-4000RC 27

6.6.2 Impostazioni sul PA-4000RC ..... 27

7 Circuiti di protezione e segnalazione di errori. 27

8 Dati tecnici 27

8.1 Amplificatore PA-40120 ..... 27

8.2 Microfono a zone PA-4000RC ..... 27

Schema elettrico. 45

1 Panoramica

1.1 Pannello anteriore del PA-40120

1 Regolatori BASS e TREBLE, uno per ogni canale d'ingresso CH1 a CH5

2 Interruttori per l'assegnazione dell'ingresso con le uscite Z1 a Z4, uno per ogni canale d'ingresso CH1 a CH5

3 LED di stato per le uscite Z1 a Z4 EMER./FAULT – si accende brevemente all'accensione se per la relativa zona di sonorizzazione è collegata una base microfonica PA-4000FMP e se durante il funzionamento si manifesta un errore nella base microfonica PROTECT – si accende brevemente all'accensione e in caso di mancanza di un amplificatore, p. es. per sovraccarico o surriscaldamento CLIP – rimane acceso se l'amplificatore è sovrapilotato. In questo caso ridurre il volume dell'uscita con il regolatore (11) oppure ridurre il volume degli ingressi con i regolatori LEVEL (9).

0 / -6 / -10 dB – indicano il livello dell'uscita PWR – indica la tensione di esercizio dello stadio finale per la zona corrispondente

4 Selettore RECORDING / MONITOR per la scelta di uno dei segnali d'uscita di zona per portarlo sulle uscite REC (25) e MONITOR (26) nonché sull'altoparlante integrato (7)

5 Interruttore SPEAKER per attivare e disattivare l'altoparlante integrato (7)

6 Attenuatore per l'altoparlante integrato (7) [non per segnali d'avvertimento]

7 Altoparlante per il controllo delle uscite e per segnali d'avvertimento

8 LED SIG. è acceso se all'ingresso è presente un segnale (uno per ogni canale d'ingresso CH1 a CH5)

9 Regolatori del livello LEVEL, uno per ogni canale d'ingresso CH1 a CH5

10 Interruttori con LED di controllo per attivare e disattivare l'ingresso, uno per ogni canale d'ingresso CH1 a CH5

11 Regolatori per il volume globale, uno per ogni uscita Z1 a Z4

12 Selettori ZONES SELECTOR per la scelta di un'uscita per un avviso tramite il microfono da tavolo PA-4000PTT o tramite l'ingresso PAGING (30)

13 Regolatore del volume per un avviso tramite il microfono da tavolo PA-4000PTT o tramite l'ingresso PAGING (30)

14 Spia di funzionamento

15 Interruttore on/off POWER

Nota: Se ai morsetti 24 V= (19) è collegata gruppo di continuità, l'amplificatore non può essere spento

1.2 Pannello posteriore del PA-40120

16 Cavo per il collegamento con una presa di rete (230 V/50 Hz)

17 Fusibile per il gruppo di continuità 24 V Sostituire un fusibile fuso solo con uno dello stesso tipo!

18 Relè con contatto di commutazione per segnalare la mancanza di un apparecchio, p. es. tramite un segnalatore ottico o acustico; contatto con morsetti ad innesto / a vite

19 Morsetti a vite per un gruppo di continuità (= 24V)

20 Morsetti ad innesto / a vite per il collegamento degli altoparlanti e di un amplificatore di scorta di 100 V per le uscite Z1 a Z4;

staccando i morsetti, è accessibile un jumper per scegliere la tensione nominale d'uscita (Capitolo 5.1.1)

21 Morsetti ad innesto / a vite 24 V--- EMER. OUT (uno per ogni uscita Z1 a Z4); forniscono la tensione di commutazione se tramite una base microfonica d'emergenza PA-4000FMP è stata segnalata una situazione d'emergenza; qui si possono collegare dei relè prioritari di attenuatori inseriti

22 Morsetti ad innesto / a vite PRE OUT con i segnali miscelati (livello line, bilanciati), uno per ogni zona Z1 a Z4, per portare i segnali agli amplificatori di scorta o a sistemi supplementari d'amplificazione per la sonorizzazione di ambienti maggiori

23 Ingresso EMERGENCY IN come presa RJ45 per il collegamento di una base microfonica d'emergenza PA-4000FMP (uno per ogni zona delle uscite Z1 a Z4)

24 Prese RCA, una per ogni canale d'ingresso CH4 e CH5; le prese sono per sorgenti stereo con L (sinistra) e R (destra). Dato che l'amplificatore funziona nel modo monofonico, dai segnali stereo si genera internamente la somma mono.

25 Prese RCA REC per la registrazione di un segnale d'uscita scelto con il selettore RECORDING / MONITOR (4); le prese sono per registratori stereo con L (sinistra) e R (destra). Dato che l'amplificatore funziona nel modo monofonico, i segnali sono identici alle due prese.

26 Uscita MONITOR come presa jack 6,3 mm a 2 poli per il collegamento di un sistema di monitoraggio per il controllo delle uscite; la presa contiene lo stesso segnale delle uscite REC (25)

27 Interruttori PHANTOM POWER, uno per ogni canale d'ingresso CH1 a CH3; con l'interruttore premuto fino allo scatto, ai contatti XLR della presa d'ingresso (28) è presente una tensione di — 15 V per microfoni con alimentazione phantom

28 Ingresso come presa combi XLR / jack, bilanciato, uno per ogni canale d'ingresso CH1 a CH3

29 Regolatori GAIN per adattare la sensibilità dell'ingresso alla sorgente dei segnali (livello da microfono a line) uno per ogni canale d'ingresso CH1 a CH3

30 Morsetti ad innesto / a vite PAGING per il collegamento di una sorgente di segnali con uscita a livello line, in alternativa al microfono da tavolo PA-4000PTT, per avvisi con la massima priorità

31 Morsetti ad innesto / a vite per il collegamento di pulsanti per attivare il gong, uno per ogni canale d'ingresso CH1 a CH3, nonché per il collegamento di un interruttore per attivare e disattivare una sirena per tutte le uscite

32 Presa RJ45 per il collegamento del microfono da tavolo PA-4000PTT

1.2.1 Modulo di connessione per il microfono a zone PA-4000RC (in dotazione con PA-4000RC)

33 Prese RJ45 INPUT 1 e INPUT 2 per il collegamento di un massimo di 32 microfoni a zone PA-4000RC; effettuando i collegamenti osservare una corretta terminazione della linea (R\$ Capitolo 5.5.2)

34 Spia DATA per indicare il collegamento esistente con un microfono a zone PA-4000RC

1.3 Microfono da tavolo PA-4000PTT

(accessorio disponibile separatamente)

35 Capsula del microfono con spugna antivento

36 Spia di controllo, è accesa quando il tasto voce (37) viene premuto

37 Tasto voce TALK; per un avviso, tener pre- muto il tasto e aspettare eventualmente il gong

38 Dip-switch per il circuito prioritario e per il gong prima dell'avviso

PRIORITY – per l'impiego sul PA-40120, lasciare questo switch in posizione superiore, dato che la priorità per questo microfono è determinata sull'amplificatore (per rendere più comprensibile l'avviso, gli altri segnali d'ingresso sono disattivati non appena si parla o si sente il gong)

CHIME – in posizione ON, premendo il tasto TALK (37), si sente prima un gong

39 Presa di connessione per il collegamento con l'amplificatore

1.4 Microfono a zone PA-4000RC

(accessorio disponibile separatamente)

40 Spia POWER / CPU ERROR, si accende non appena è presente una tensione d'alimentazione, e lampeggia in caso di malfunzionamento del microprocessore nel PA-4000RC

41 Spia MIC FAULT / LOW VOLTAGE, si accende se viene a mancare il microfono, e lampeggia in caso di tensione d'alimentazione troppo bassa

42 Spia SIGNAL, si accende se è presente un segnale del microfono

43 Presa 24V--- per l'alimentazione supplementare tramite un alimentatore con connettore per alimentazione DC 5,5/2,1 mm (diametro esterno / interno) e con polarità indifferente; l'alimentatore supplementare è necessario se l'alimentazione tramite l'amplificatore non è sufficiente (p. es. in caso di collegamento di oltre 10 PA-4000RC o di lunghezza dei cavi >500 m)

44 Dip-switch per l'indirizzamento e per la terminazione della linea

I.D - con questi 5 switch, prima del collegamento con l'amplificatore, su tutti i PA-4000RC si devono impostare indirizzi differenti (€ Capitolo 5.5.3)

TERMINATION – per l'ultimo dei PA-4000RC collegati formando una catena, portare lo switch in posizione ON

45 Dip-switch

CHIME – in posizione ON, premendo il tasto TALK (52), si sente prima un gong

PRIORITY – in posizione ON, il PA-4000RC ha la priorità rispetto agli altri che non hanno attivato questa funzione e può interrompere gli avvisi di quest'ultimi

COMPRESSION – in posizione ON, la dinamica del microfono viene ridotta per ridurre le distorsioni quando si parla troppo forte

46 Presa RJ45 INPUT per il collegamento di un ulteriore PA-4000RC

47 Presa RJ45 LINK per il collegamento con la presa INPUT (33) del modulo di connessione sull'amplificatore o della presa INPUT (46) di un altro PA-4000RC

48 Regolatore AUDIO LEVEL per impostare il volume dell'avviso

49 Capsula del microfono con spugna antivento

50 Tasti per scegliere le zone per gli avvisi, ognuno con le seguenti spie di stato:

BUSY – si accende se la zona è stata scelta per un avviso; se è in corso un avviso tramite un altro PA-4000RC, il LED delle zone interessate lampeggia

EMER. – si accende se nella zona è stata segnalata una situazione d'emergenza (tramite una base microfonica d'emergenza PA-4000FMP)

51 Tasto ALL CALL per attivare e disattivare contemporaneamente tutte le zone per un avviso

52 Tasto voce TALK; per un avviso, tener premuto il tasto e aspettare eventualmente il gong La spia di controllo sovrastante si accende mentre si tiene premuto il tasto, e gli altri segnali d'ingresso dell'amplificatore (p. es. la musica) vengono disattivati per aumentare l'intelligibilità dell'avviso.

2 Avvertenze di sicurezza

Quest'apparecchio è conforme a tutte le direttive rilevanti dell'UE e pertanto porta la sigla CE

AVVERTIMENTO

L'apparecchio funziona con pericolosa tensione di rete. Non intervenire mai personalmente al suo interno e non

inserire niente nelle fessure di aerazione! Esiste il pericolo di una scarica elettrica.

- L'apparecchio è previsto solo per l'uso all'interno di locali. Proteggerlo dall'acqua gocciolante e dagli spruzzi d'acqua, da alta umidità dell'aria e dal calore (temperatura d'impiego ammessa fra 0 e 40 °C).

- Non depositare sull'apparecchio dei contenitori riempiti di liquidi, p. es. bicchieri.

- Dev'essere garantita la libera circolazione dell'aria per dissipare il calore che viene prodotto all'interno dell'apparecchio. Non coprire perciò le fessure d'aerazione.

- Non mettere in funzione l'apparecchio e staccare subito l'apparecchio dall'alimentazione se:

1. l'apparecchio o il cavo rete presentano dei danni visibili;

2. dopo una caduta o dopo eventi simili sussiste il sospetto di un difetto;

3. l'apparecchio non funziona correttamente. Per la riparazione rivolgersi sempre ad un'officina competente.

- Staccare il cavo rete afferrando la spina, senza tirare il cavo.

- Il cavo rete, se danneggiato, deve essere sostituito solo da un laboratorio specializzato.

- Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso acqua o prodotti chimici.

- Nel caso d'uso improprio, di collegamenti sbagliati, d'impiego scorretto o di riparazione non a regola d'arte dell'apparecchio, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per l'apparecchio.

Se si desidera eliminare l'apparecchio definitivamente, consegnarlo per lo smaltimento ad un'istituzione locale per il riciclaggio.

3 Possibilità d'impiego e accessori

Questo amplificatore, con 4 uscite indipendenti e una potenza efficace di 120 W di ogni uscita, è stato realizzato specialmente per l'impiego in impianti PA. All'uscita si possono usare altoparlanti PA (100 V o 70 V) oppure altoparlanti a bassa impedenza (impedenza min. 4 Ω). Altre caratteristiche:

• 3 canali d'ingresso con sensibilità regolabile da line fino a microfono, con contatti XLR / jack; alimentazione phantom (15 V) commutabile singolarmente per ogni canale
• 2 canali d'ingresso per segnali con livelli line tramite contatti RCA
• 1 canale d'ingresso per segnali di avvisi con livello line tramite morsetti a vite (PAGING)
• possibilità di collegare 1 microfono da tavolo PA-4000PTT con tasto voce (accessorio)
• possibilità di collegare 32 microfoni a zone PA-4000RC con selezione zone e spie di stato (accessorio)
• i segnali d'ingresso sono liberamente assegnabili alle 4 uscite
• 4 basi microfoniche d'emergenza PA-4000FMP con microfono e registratore per avvisi (accessorio)
• tensione di commutazione per ognuna delle 4 zone per comandare dei relè prioritari in caso d'emergenza
• 1 uscita monitor per il controllo delle uscite e per registrazioni
• 1 altoparlante monitor interno
• gong, attivabile con pulsanti supplementari, p. es. per annunciare un avviso; tipo del gong (2 toni, 4 toni, sirena) a scelta internamente
• suono di sirena per allarme tramite un interruttore supplementare
• possibilità di collegare 4 amplificatori di scorta; se viene a mancare un'uscita, viene attivato automaticamente il relativo amplificatore di scorta (solo utilizzando altoparlanti 100/70 V)
• ingresso per un gruppo di continuità di 24 V per il funzionamento in caso di caduta della rete

Rendendo prioritari gli ingressi, si aumenta l'intelligibilità degli avvisi importanti. In questo caso, i segnali di un ingresso con priorità minore sono disattivati automaticamente alla presenza di un avviso fatto tramite un ingresso con priorità maggiore. Il sistema gerarchico è il seguente:

Priorità	Ingresso
1 (alta)	PA-4000FMP, PA-4000PTT, PAGING
2 PA-4000RC (PRIORITY = ON)
3 PA-4000RC (PRIORITY = OFF)
4 CH1, CH2, CH3
5 (bassa)	CH4, CH5

⑥ Priorità degli ingressi

4 Collocamento dell'amplificatore

L'amplificatore è previsto per l'inserimento in un rack della larghezza di 482 mm (19"), ma può essere collocato anche liberamente su un tavolo. In ogni caso, l'aria deve poter circolare liberamente attraverso le aperture di aerazione per garantire un raffreddamento sufficiente dell'amplificatore.

4.1 Montaggio in un rack

Per il montaggio in un rack sono richieste 2 U (unità di altezza) = 89 mm. Per evitare che il rack risulti squilibrato con troppi pesi in alto, è necessario che l'amplificatore venga montato nella parte bassa del rack. Per un fissaggio sicuro non è sufficiente il pannello frontale. L'apparecchio deve essere fissato in più sul lato posteriore oppure deve essere appoggiato su guide laterale o su un piano.

Sopra e sotto l'amplificatore dovrebbe rimanere libera sempre un'unità di altezza. L'aria riscaldata, emessa lateralmente dall'amplificatore, deve poter uscire dal rack. Altrimenti si può provocare un accumulo di calore nel rack con possibili danni non solo all'amplificatore ma anche ad altri apparecchi presenti nel rack. Se la dissipazione del calore nel rack non è sufficiente, occorre impiegare un ventilatore (p. es. DPVEN-04).

5 Effettuare i collegamenti

Prima di collegare degli apparecchi o di modificare i collegamenti esistenti, staccare il PA-40120 dall'alimentazione e spegnere gli apparecchi da collegare.

5.1 Altoparlanti

Collegare a ogni uscita dell'amplificatore degli altoparlanti 100 V con i morsetti "100 V" e "GND" (20) (fig. 3a) – l'uscita dell'amplificatore supporta una potenza massima di 120 W, altrimenti può essere danneggiato

oppure collegare un altoparlante o un gruppo d'altoparlanti con impedenza globale di 4 Ω con i morsetti "4 Ω" e "GND" (20). Le illustrazioni 3b a 3d fanno vedere vari modi per mantenere l'impedenza corretta. Tuttavia, esistono anche altre possibilità.

Collegando gli altoparlanti, rispettare sempre la corretta polarità (come rappresentata nelle illustrazioni).

5.1.1 Altoparlanti con uscita audio 70 V

Se per un'uscita sono disponibili solo altoparlanti 70 V, il contatto "100 V" può essere modificato a 70 V procedendo come segue:

1) Staccare dall'apparecchio i morsetti ad innesto/a vite per il collegamento dell'altoparlante (20) dell'uscita interessata. A questo punto è accessibile il jumper per la scelta della tensione (fig. 7).

Z10 SPARE AMP 100V 100V 4Ω 100V GND- GND-

⑦ Jumper per la tensione nominale d'uscita
2) Spostare il jumper secondo la tensione richiesta:

Tensione nominale d'uscita 70 V

Tensione nominale d'uscita 100 V

5.2 Microfoni

I microfoni con connettore XLR o jack 6,3 mm possono essere collegati con le prese combi XLR / jack (28) degli ingressi CH1 – CH3.

1) Girare il regolatore per l'amplificazione dell'ingresso GAIN (29) in direzione "MIC". Se necessario, correggere l'impostazione durante l'uso. (Se un avviso con questo ingresso risulta troppo debole, girare il regolatore in senso orario; se l'avviso è distorto, girare il regolatore in senso antiorario.)

2) Se un microfono richiede l'alimentazione phantom, spingere indentro l'interruttore PHANTOM POWER (27). Ai contatti XLR è ora presente l'alimentazione.

ATTENZIONE!

1. Azionare l'interruttore con l'apparecchio spento o con l'ingresso messo su muto (rumori di commutazione).

2. Se è attivata l'alimentazione phantom (15 V) non deve essere collegato nessun microfono con circuito bilanciato perché potrebbe essere danneggiato.

5.3 Sorgenti audio con livelli line

1) Collegare gli apparecchi con un'uscita mono con le prese combi XLR / jack (28) degli ingressi CH1 – CH3. Girare il regolatore per l'amplificazione all'ingresso GAIN (29) in direzione "LINE". Se necessario, correggere l'impostazione durante l'uso. (Se il segnale tramite questo ingresso è troppo debole, girare il regolatore in senso orario; se l'audio risulta distorto, girare il regolatore in senso antiorario.)

Sbloccare l'interruttore PHANTOM POWER (27) se la sorgente non richiede espressamente l'alimentazione phantom (tensione phantom solo ai contatti XLR della presa).

Le prese sono collegate per segnali bilanciati. Le sorgenti con segnali sbilanciati possono essere collegate per mezzo di jack a 2 poli, oppure tramite un connettore XLR nel quale i contatti 1 e 3 sono collegati. Ovviamente possono essere collegate anche con una delle prese RCA (24) dei canali CH4 o CH5.

I canali d'ingresso CH1 a CH3 hanno priorità media, il ché significa che i loro segnali d'ingresso hanno priorità rispetto ai canali CH4 e CH5, ma saranno interrotti dagli avvisi tramite i microfoni a zone PA-4000RC, il microfono da tavolo PA-4000PTT o una base microfonica d'emergenza PA-4000FMP.

Per i segnali d'ingresso che richiedono la massima priorità, usare l'ingresso PAGING (30) con morsetti ad innesto / a vite (p. es. per un microfono con preamplificatore oppure per l'uscita con livello line di un impianto telefonico).

2) Collegare gli apparecchi con un'uscita stereo (p. es. lettori CD) con le prese RCA (24) degli ingressi CH4 o CH5. Nell'amplificatore, i due canali stereo vengono miscelati per creare un segnale mono.

Questi ingressi hanno la priorità più bassa e saranno disattivati automaticamente dal segnale di un ingresso con priorità maggiore (■ Tabella fig. 6 in Capitolo 3).

5.4 Microfono da tavolo PA-4000PTT

Con questo microfono da tavolo (accessorio separato) si possono eseguire degli avvisi con la massima priorità. Si decide sull'amplificatore, in quali zone della sonorizzazione questi avvisi devono essere ascoltati.

Collegare il PA-4000PTT, p. es. con il cavo in dotazione, con la presa RJ45 PTT (32). La lunghezza del cavo di collegamento non deve superare i 30 m.

5.5 Microfono a zone PA-4000RC

Con questo microfono a zone (accessorio separato) si possono eseguire degli avvisi con alta priorità. Sul PA-4000RC si può decidere, in quale zona della sonorizzazione questi avvisi devono essere ascoltati. A un PA-40120 si possono collegare fino a 32 PA-4000RC.

5.5.1 Inserire il modulo di connessione

Per prima cosa occorre inserire nell'amplificatore il modulo di connessione, fornito insieme al PA-4000RC. La fig. 2 mostra l'amplificatore con il modulo montato. Il modulo di connessione dispone di due prese RJ45 (33), ad ognuna delle quali si può collegare un PA-4000RC. A ogni microfono a zone si può poi collegare un altro fino ad un massimo di 32 microfoni a zone collegati insieme all'amplificatore.

1) Svitare le due viti della piastra di copertura (sul retro dell'amplificatore tutto a destra) e togliere la piastra.
2) Se fra le due prese di connessione (33) si utilizza solo la presa INPUT 1, per una corretta terminazione della linea occorre porre il jumper sul circuito stampato del modulo di connessione in posizione ON; se sono usate le due prese invece deve essere in posizione OFF (Fig. 8).

ON OFF

⑧ Modulo di connessione per PA-4000RC con jumper per la resistenza di terminazione
3) Inserire il modulo nell'apertura sul retro dell'amplificatore. Fare attenzione che il connettore maschio sul modulo entri perfettamente nello zoccolo dell'amplificatore. Fissare il modulo con le due viti.

5.5.2 Collegare i microfoni a zone

1) Collegare una presa del modulo di connessione con la presa RJ-45 LINK (47) del (primo) PA-4000RC, p. es. per mezzo del cavo in dotazione. Se necessario, collegare la presa INPUT (46) con la presa LINK di un ulteriore PA-4000RC ecc., finché tutti gli apparecchi sono collegati. La lunghezza globale della linea deve arrivare ad un massimo di 1000 m.
2) Per escludere interferenze durante la trasmissione dei segnali, occorre provvedere ad una terminazione corretta della linea. A tale scopo portare l'interruttore TERMINATION del dip-switch (44) sull'ultimo apparecchio della catena (oppure sugli ultimi due apparecchi, se sul modulo sono occupati INPUT 1 e INPUT 2), in posizione inferiore (ON). Su tutti

gli altri apparecchi l'interruttore deve trovarsi in posizione superiore.

3) Se la lunghezza globale della linea supera i 500 m (per ogni ingresso sul modulo di connessione) o se in totale si collegano più di 10 PA-4000RC, l'alimentazione per mezzo del PA-40120 non è sufficiente. In questo caso si deve collegare un ulteriore alimentatore con = 24 V all'undicesimo PA-4000RC o al microfono a zone che è distante oltre 500 m dall'amplificatore.

Collegare l'alimentatore con la presa 24V= (43). Le dimensioni dello spinotto per alimentazione DC sono 5,5 / 2,1 mm (diametro esterno / interno). La polarità è indiferente.

Tramite la presa INPUT (46), la tensione d'alimentazione viene portata anche ai microfoni a zone collegati con detta presa; così non richiedono un alimentatore proprio se il primo alimentatore è dimensionato sufficientemente (corrente assorbita per ogni PA-4000RC: 63 mA).

5.5.3 Impostare gli indirizzi degli apparecchi

Affinché la comunicazione fra l'amplificatore e i microfoni a zone possa funzionare, a tutti i PA-4000RC collegati si devono assegnare indirizzi differenti per il databus. Ciò si fa con l'aiuto dei primi 5 switch del dip-switch (44) sul retro del microfoni a zone. Impostare gli indirizzi degli apparecchi in numero crescente secondo la tabella di fig. 9.

Nota: L' indirizzamento deve sempre essere fatto con l'amplificatore spento, dato che una modifica dell'indirizzo non è riconosciuta durante il funzionamento.

Indirizzo Switch Indirizzo Switch
1	ID1 2 3 4 5ONI	17	ID1 2 3 4 5ONI
2	1 2 3 4 5 I	18	1 2 3 4 5 I
3	1 2 3 4 5 I	19	1 2 3 4 5 I
4	1 2 3 4 5 I	20	1 2 3 4 5 I
5	1 2 3 4 5 I	21	1 2 3 4 5 I
6	1 2 3 4 5 I	22	1 2 3 4 5 I
7	1 2 3 4 5 I	23	1 2 3 4 5 I
8	1 2 3 4 5 I	24	1 2 3 4 5 I
9	1 2 3 4 5 I	25	1 2 3 4 5 I
10 26	1 2 3 4 5 I		1 2 3 4 5 I
11 27	1 2 3 4 5 I		1 2 3 4 5 I
12 28	1 2 3 4 5 I		1 2 3 4 5 I
13 29	1 2 3 4 5 I		1 2 3 4 5 I
14 30	1 2 3 4 5 I		1 2 3 4 5 I
15 31	1 2 3 4 5 I		1 2 3 4 5 I
16 32	1 2 3 4 5 I		1 2 3 4 5 I

⑨ Indirizzamento dei PA-4000RC

5.6 Registratore, sistema di monitoraggio

Con le prese RCA REC (25) o con le prese jack 6,3 mm MONITOR (26) si può collegare un registratore o un altro apparecchio audio con ingresso line (p. es. un sistema di monitoraggio per il controllo delle uscite). Le prese RCA sono presenti per registratori stereo con L (sinistro) e R (destro). Dato che l'amplificatore lavora nel modo monofonico, i segnali delle due prese sono identici.

Con il selettore RECORDING / MONITOR (4) sul pannello anteriore dell'apparecchio si decide quale segnale d'uscita deve essere presente qui.

5.7 Impianti supplementari d'amplificazione

Ai morsetti ad innesto / a vite PRE OUT (22) sono presenti i segnali miscelati per la relativa zona come segnali bilanciati con livello line. Qui si possono collegare ulteriori impianti d'amplificazione per la sonorizzazione di ambienti maggiori.

5.8 Pulsante per il gong, interruttore per una sirena

Ai segnali degli ingressi CH1 a CH3, per mezzo di un contatto NA, si può aggiungere un gong (CHIME). Sono disponibili tre toni differenti (Capitolo 5.8.1). Per attivare il gong, collegare p. es. un pulsante con il relativo contatto dei morsettiadinnesto/aviteCH1/CH2/CH3(31) e con il contatto comune (2. contatto dall'alto) [Fig. 10].

Per un tono alto della sirena in tutte le zone, collegare i due contatti superiori dei morsetti ad innesto / a vite per mezzo di un interruttore. Contrariamente ai gong che terminano dopo breve azionamento del relativo pulsante, la sirena si fa sentire solo finché l'interruttore è chiuso.

SIREN CH1 CH2 CH3 CHIME

⑩ Collegamento del pulsante per il gong / interrut- tore della sirena

5.8.1 Scelta del suono del gong

Il suono del gong può essere impostato all'interno dell'amplificatore. Sono a scelta una sequenza di 2 toni, di 4 toni e il suono di una sirena. Il suono della sirena è un segnale d'emergenza secondo DIN 33 404 / EN 457 ed è indipendente dalla funzione della sirena impostata tramite il contatto della sirena descritto qui sopra.

1) Togliere il coperchio del contenitore dell'amplificatore.

2) Nella parte posteriore si trova, parallelo al retro dell'apparecchio, un circuito stampato con un jumper vicino agli ingressi per CH1 e PAGING. Montare il jumper nella posizione corrispondente al suono richiesto (Fig. 11).

CHIME SELECTOR 2-TONE 4-TONE SIREN CH1 PAGING

⑪ Scelta del suono del gong

3) Richiudere il contenitore con il suo coperchio.

5.9 Dispositivo per valutare la mancanza di un apparecchio

Se l'uscita di un amplificatore viene a mancare o se in una base microfonica collegata si presenta un guasto, il relè FAULT (18) reagisce. Qui si può collegare p. es. un segnalatore, per valutare il guasto. Il relè è equipaggiato con un contatto pulito di commutazione e supporta una potenza di 24 V/500 mA.

5.10 Amplificatore di scorta

Se l'amplificatore di un'uscita viene a mancare, questo fatto viene riconosciuto automaticamente, e un relè attiva un amplificatore supplementare. Ciò è possibile solo se si utilizza l'uscita 100/70V del PA-40120.

1) Collegare l'ingresso dell'amplificatore di scorta con i morsetti ad innesto/a vite PRE OUT (22) della relativa uscita.
2) Collegare l'uscita 100 / 70 V dell'amplificatore di scorta con i contatti 100 V IN e GND dei relativi morsetti ad innesto / a vite (20).

5.11 Base microfonica d'emergenza PA-4000FMP

Con questo accessorio disponibile separata- mente si possono eseguire degli avvisi d'emer- genza con la massima priorità. Inoltre la base microfonica permette la registrazione di un avviso che viene riprodotto automaticamente in caso d'emergenza attraverso l'impianto di amplificazione (per i particolari Istruzioni per PA-4000FMP).

Collegare una PA-4000FMP con la presa RJ45 EMERGENCY IN (23) per la relativa zona di sonorizzazione. La lunghezza massima della linea può arrivare a 1000 m. In caso di lunghezza superiore ai 500 m, la PA-4000FMP deve essere alimentata per mezzo di un alimentatore proprio (Istruzioni per PA-4000FMP).

5.12 Relè prioritario

I relè prioritari servono per escludere gli attenuatori inseriti fra amplificatore e altoparlanti per potere trasmettere ovunque e con il volume massimo gli avvisi d'emergenza. Sul PA-40120, per ogni zona di sonorizzazione (Z1 - Z4) è disponibile un'uscita 24 V= EMER. OUT (21) per il collegamento di relè prioritari. Ogni uscita supporta una potenza di 200 mA.

La tensione di commutazione viene erogata se una base microfonica d'emergenza PA-4000FMP segnala una situazione d'emergenza per detta zona di sonorizzazione.

5.13 Alimentazione e gruppo di continuità

Se l'amplificatore deve continuare a funzionare anche se cade la rete, occorre collegare ai morsetti 24V= (19) un gruppo di continuità di 24V (p. es. PA-24ESP di MONACOR). Alla fine, inserire la spina del cavo di collegamento (16) in una presa di rete (230 V/ 50 Hz).

Note:

1. Se è presente la tensione di 24 V, l'amplificatore è subito pronto per l'uso e si accendono la spia di funzionamento (14) e i LED PWR (3) delle quattro uscite. L'amplificatore non può essere spento con l'interruttore POWER (15). Detto interruttore cambia solo fra rete e gruppo di continuità.
2. Nel funzionamento con un gruppo di continuità, l'amplificatore eroga una potenza minore rispetto al funzionamento a rete.

6 Funzionamento

1) Per escludere un volume troppo alto, prima della prima accensione girare i regolatori delle uscite Z1 - Z4 (11) sullo "0".
2) Accendere per prime le sorgenti audio collegate e poi il PA-40120 con il suo interruttore POWER (15). Si accendono la spia di funzionamento (14) e i LED PWR (3) dei quattro amplificatori delle uscite. Se con il PA-40120 sono collegati ulteriori sistemi d'amplificazione per la sonorizzazione, accenderli per ultimi.

Dopo l'uso spegnere gli apparecchi in ordine inverso:

1. i sistemi supplementari d'amplificazione
2. il PA-40120
3. le sorgenti audio collegate

L'amplificatore dispone di un ritardo d'inserimento che abilita gli altoparlanti dopo un secondo circa dopo l'accensione. Nel frattempo sono accesi i LED PROTECT (3) delle quattro uscite.

3) Come impostazione base, girare momentaneamente tutti i regolatori per gli ingressi LEVEL (9) e PAGING / PTT (13) tutto a sinistra e portare i regolatori dei toni (1) in posizione centrale.
4) Aprire i regolatori delle uscite utilizzate Z1 – Z4 (11) al punto da poter ascoltare bene le successive impostazioni attraverso gli al-toparlanti.
5) Attivare i canali d'ingresso utilizzati con gli interruttori CH ON (10). La spia sopra l'interruttore è accesa se il canale è attivato. Con gli interruttori Z1 - Z4 (2) determinare per ogni ingresso, a quali uscite (cioè in quali zone di sonorizzazione) deve essere portato il suo segnale. Se all'ingresso è presente un segnale sufficientemente forte, è acceso il LED SIG. (8). Se il LED non è acceso, aumentare il livello d'uscita delle sorgenti oppure correggere, con il regolatore GAIN (29), l'amplificazione all'ingresso dei canali CH1 a CH3.

Miscelare i segnali d'ingresso con i relativi regolatori di volume LEVEL (9) oppure effettuare delle dissolvenze secondo necessità.

Se una sorgente audio non è utilizzata, disattivare il sul canale d'ingresso per mezzo del l'interruttore CH ON (10).

6) Con i regolatori d'uscita Z1 - Z4 (11) impostare il volume desiderato per la relativa zona di sonorizzazione.

ATTENZIONE

Mai tenere molto alto il volume degli altoparlanti. A lungo andare, il volume eccessivo può procurare danni all'udito!

L'orecchio si abitua agli alti volumi e dopo un certo tempo non se ne rende più conto. Perciò non aumentare il volume successivamente.

Per evitare un fischio di feedback, non tenere il microfono in direzione di un altoparlante o troppo vicino allo stesso. Anche se il volume è impostato troppo alto si può manifestare il feedback. In questo caso ridurre il volume del microfono con il relativo regolatore LEVEL.

Il livello della relativa uscita è indicato con i LED -10, -6, 0 dB e CLIP (3). Se è acceso il LED CLIP, significa che l'amplificatore è sovrapilotato. In questo caso abbassare il regolatore (11) per questa uscita quanto necessario,

oppure ridurre con il regolatore LEVEL (9) il volume del relativo segnale d'ingresso.

7) Impostare il tono con i regolatori (1) TREBLE per gli acuti e BASS per i bassi. Se necessario, correggere successivamente l'impostazione del volume.

6.1 Controllo delle uscite

Per mezzo dell'altoparlante (7) integrato o di un sistema di monitoraggio collegato con la presa MONITOR (26), è possibile controllare i segnali delle uscite.

1) Con il selettore RECORDING / MONITOR (4) scegliere l'uscita da controllare. In posizione OFF non è scelto nessuna uscita.
2) Con l'interruttore SPEAKER (5) decidere, se si vuole utilizzare l'altoparlante (7) interno (tasto premuto) o non (tasto sbloccato).
3) Con il regolatore LEVEL (6) impostare il volume desiderato.

Note:

1. Le prese d'uscita REC (25) ricevono lo stesso segnale della presa MONITOR (26).
2. Se tramite l'altoparlante (7) non si deve controllare nessuna uscita, ma se in caso di guasto si devono sentire dei segnali d'avvertimento, non spegnere l'altoparlante con l'interruttore SPEAKER (5), bensì mettere il selettore RECORDING / MONITOR (4) in posizione OFF oppure ridurre il volume con il regolatore LEVEL (6). Questo regolatore non influenza il volume dei segnali d'avvertimento.

6.2 Attivare il gong

Se, per esempio per annunciare un avviso tramite uno degli ingressi CH1 – CH3, si deve sentire un gong, premere brevemente il relativo pulsante collegato con i morsetti (31) [28] Capitolo 5.8]. Il gong viene miscelato con il segnale d'ingresso, ma il suo volume non dipende dal regolatore LEVEL (9) del canale d'ingresso, ma solo dall'impostazione del volume dell'uscita (11).

Come nel caso di un avviso tramite gli ingressi CH1 – CH3, mentre risuona il gong, i segnali dei canali d'ingresso di rango minore, CH4 und CH5, sono disattivati.

6.3 Sirena

Per una sirena a alto volume in tutte le zone di sonorizzazione, occorre azionare l'interruttore collegato con i morsetti (31) [Capitolo 5.8]. Contrariamente ai suoni del gong che svaniscono da soli, la sirena si sente finché non viene spenta.

Il volume della sirena non dipende dai regolatori di volume per le uscite (11) e non può essere modificata.

6.4 Microfono da tavolo PA-4000PTT

Per gli avvisi con questo microfono da tavolo:

1) Con i selettori ZONES SELECTOR (12) scegliere sull'amplificatore in quali zone di sonorizzazione si deve sentire l'avviso. Per le zone richieste, spingere indentro il selettore e sbloccarlo per le altre zone.
2) Prima del primo avviso, aprire circa a metà il regolatore per il volume LEVEL-PAGING / PTT (13) sull'amplificatore.
3) Sul microfono tener premuto il tasto voce TALK (37) e parlare nella capsula (35) del microfono. Si accende la spia di controllo (36). Superando con la voce un determinato volume, i segnali d'ingressi di rango minore sono disattivati automaticamente sull'amplificatore (Tabella fig. 6 in Capitolo 3, pagina 23).

4) Se necessario, con il regolatore LEVEL-PAGING / PTT correggere il volume dell'avviso. I regolatori del volume per le uscite (11) sono senza importanza in questo caso.

6.4.1 Impostazioni sul PA-4000PTT

Sul retro del microfono da tavolo si trovano due switch:

PRIORITY – per l'impiego sul PA-40120, lasciare questo switch in posizione superiore, dato che la priorità per questo microfono è determinato sull'amplificatore (per migliorare l'intelligibilità di un avviso, gli altri segnali d'ingresso sono disattivati non appena si parla o il gong emette un suono)

CHIME – in posizione ON, premendo il tasto TALK (37), si sente dapprima il gong; il suono del gong è lo stesso come quando è causato da un pulsante collegato con l'amplificatore, e può essere scelto nell'amplificatore stesso (Capitolo 5.8.)

6.5 Avviso tramite l'ingresso PAGING

Per un avviso tramite un apparecchio collegato con l'ingresso PAGING (30) [p. es. microfono con preamplificatore oppure l'uscita line di un impianto telefonico], procedere come descritto nel capitolo 6.4. Le impostazioni valgono sia per il microfono da tavolo PA-4000PTT che per l'ingresso PAGING. Un segnale all'ingresso PAGING provoca pure la disattivazione dei segnali d'ingresso di rango minore, e in caso di avviso contemporaneo viene miscelato tramite il microfono da tavolo con il segnale di quest'ultimo.

6.6 Microfono a zone PA-4000RC

Per gli avvisi fatti con un PA-4000RC:

1) Prima del primo avviso, aprire circa a metà il regolatore del volume AUDIO LEVEL (48) posto sul retro del microfono a zone.
2) Con i tasti sotto Z1 a Z4 (50) fare una prima selezione delle zone di sonorizzazione in cui l'avviso deve essere ascoltato. Per le zone selezionate, il LED BUSY vicino al tasto si accende.

Per deselezionare una zona, premere nuovamente il relativo tasto in modo che il LED BUSY si spenga. Per selezionare o deselezionare tutte le zone, premere il tasto ALL CALL (48).

Se i LED BUSY lampeggiano, significa che in quel momento nelle relative zone di sonorizzazione si effettua un avviso per mezzo di un altro microfono a zone. Un avviso contemporaneo tramite più microfoni a zone non è possibile (neanche quando sono interessate zone differenti).

Se l'avviso corrente è eseguito per mezzo di un microfono a zone di rango maggiore o uguale, occorre aspettare la fine di tale avviso. Un'interruzione dell'avviso è possibile solo tramite un microfono con priorità più alta (per impostare la priorità Capitolo 6.6.2).

3) Tener premuto il tasto voce TALK (52) e parlare nella capsula (49) del microfono. La spia di controllo sopra il tasto si accende. Premendo questo tasto, i segnali d'ingresso di rango minore son disattivati automaticamente sull'amplificatore (Tabella fig. 6 in Capitolo 3, pagina 23).
4) Se necessario, con il regolatore AUDIO LEVEL (48) correggere il volume dell'avviso. I regolatori del volume per le uscite (11) sono senza importanza in questo caso.

6.6.1 Spie di stato sul PA-4000RC

Oltre alle spie BUSY e TALK descritte sopra, il microfono a zone è equipaggiato con le seguenti spie di stato:

POWER / CPU ERROR (40) – rimane accesa non appena è presente una tensione d'alimentazione, e lampeggia in caso di malfunzionamento del microprocessore nel PA-4000RC

MIC FAULT / LOW VOLTAGE (41) – rimane accesa se viene a mancare il microfono, e lampeggia con una tensione d'alimentazione troppo bassa; in quest'ultimo caso, un rimedio può essere eventualmente la connessione di un alimentatore supplementare (P35 - Capitolo 5.5.2, punto β).

SIGNAL (42) – rimane accesa se è presente un segnale dal microfono

EMER. (50) – (una per ogni zona di sonorizzazione) rimangono accese se una base microfonica d'emergenza PA-4000FMP segnala per la relativa zona una situazione d'emergenza

6.6.2 Impostazioni sul PA-4000RC

I dip-switch (45) con i tre switch sul retro del microfono da tavolo offrono le seguenti funzioni:

CHIME – in posizione ON, premendo il tasto TALK (52) si sente dapprima un gong; il suono del gong è lo stesso come quando è causato da un pulsante collegato con l'amplificatore e può essere scelto nell'amplificatore stesso (Capitolo 5.8.1)

PRIORITY – in posizione ON, il PA-4000RC ha la priorità rispetto agli altri nei quali detta funzione non è attivata, e può interrompere gli avvisi di questi ultimi

COMPRESSION – in posizione ON, si riduce la dinamica del segnale del microfono e pertanto si riducono anche le distorsioni quando si parla forte

7 Circuiti di protezione e segnalazione di errori

Gli amplificatori delle uscite del PA-40120 sono equipaggiati con circuiti di protezione contro sovraccarico e surriscaldamento che devono escludere il danneggiamento degli altoparlanti e dell'amplificatore. Se un amplificatore delle uscite viene a cadere in questo modo, gli altoparlanti 100 V passano ad un amplificatore di scorta per via di un relè (Capitolo 5.10). Si accende il LED Protect (3) dell'uscita interessata e uno degli altoparlanti (7) interni emette un segnale d'avvertimento. In più reagisce il relè degli errori FAULT (18) che è in grado di comandare p. es. un dispositivo esterno di avvertimento. Una breve accensione di tutti i LED PROTECT durante l'accensione dell'amplificatore è normale e non segnala nessun difetto.

Se in una base microfonica d'emergenza PA-4000FMP si presenta un guasto (p. es. nel microfono a mano della base), viene sempre emesso un segnale d'avvertimento tramite l'altoparlante interno (7) e il relè degli errori FAULT (18) reagisce. In più si accende il LED EMER. FAULT (3) della zona di sonorizzazione a cui è coordinata la base.

Perché il segnale d'avvertimento dell'alto-parlante interno (7) sia udibile, detto altoparlante deve essere attivato [interruttore SPEAKER (5) premuto fino allo scatto]. Il regolatore LEVEL (6) non ha importanza per il volume del segnale d'avvertimento.

8 Dati tecnici

8.1 Amplificatore PA-40120

Potenza efficace: 4 × 120 W

Potenza di picco: 4 × 170 W

Gamma di frequenze: ..... 45 – 20 000 Hz (−3 dB)

Rapporto S/R

tramite ingresso LINE: ..... > 90 dB (filtro A)

tramite ingresso MIC: ..... > 70 dB (filtro A)

Fattore di distorsione: .... < 1 % (1 kHz)

Ingressi CH1–CH3

XLR/jack6,3mm

(Sensibilità, impedenza, tipo di connessione)

"MIC": 2,5 mV, 5 kΩ, bilanciato

"LINE": 245 mV, 15 kΩ, bilanciato

Ingressi CH4–CH5

Prese RCA: 245 mV, 15 kΩ, sbilanciate

Ingresso PAGING: 245 mV, 10 kΩ, bilanciato

Uscita REC OUT: 775 mV, 3 kΩ, sbilanciata

Uscita MONITOR: ..... 775 mV, 200 Ω, sbilanciata

Uscite PRE OUT: 775 mV, 200 Ω, bilanciate

Uscita FAULT: .... Relè con contatto di commutazione (max. 24V/500mA)

Uscite 24V== EMER. OUT ... 24V/200 mA per comandare i relè prioritari

Regolatori toni

BASS: ± 10 dB/100 Hz

TREBLE: ± 10dB/10 kHz

Alimentazione

Gruppo di continuità: ..... = 24V

Corrente assorbita: ..... max. 40A

Temperatura d'esercizio: .... 0–40°C

Dimensioni (l × h × p): ..... 482 × 90 × 377 mm, 2 U

Peso: 22,1 kg

Piedinatura

delle prese d'ingresso CH 1–CH 3 (28)

XLR

1 = Massa

2 = Segnale +

(+15 V alimentazione phantom)

3 = Segnale -

(+15 V alimentazione phantom)

Jack 6,3 mm

T = Segnale +

R = Segnale -

S = Massa

Piedinatura della presa MONITOR (26)

Jack 6,3 mm

T = Segnale

S = Massa

8.2 Microfono a zone PA-4000RC

Funzionamento: ..... 63 mA

Stand-by: 57 mA

Uscita audio

Livello nominale:....245 mV

Impedenza: 600 Ω

Tipo di connessione: ..... bilanciato

Fattore di distorsione: ..... <0,5%

Numero max. di dispositivi: . . 32

Lunghezza totale

di connessione: .... max. 1000 m

Nota: In caso di lunghezza totale di connessione di oltre 500 m oppure in caso di collegamento di oltre 10 PA-4000RC, per l'alimentazione è richiesto un alimentatore supplementare.

Con riserva di modifiche tecniche.

La MONACOR® INTERNATIONAL GmbH & Co. KG si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l'uso. La riproduzione – anche parziale – per propri scopi commerciali è vietata
