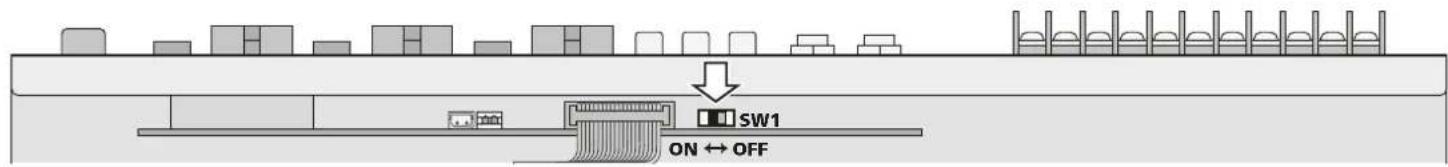

Nuova opizione per la priorità del microfono a partire dal codice seriale ...-03

Per tutti i dispositivi il cui codice serialle termina con "03", è possibile disattivare la priorità dei canali di ingressso CH1-CH3 e della sirena. Per fare quello, scollegare il dispositivo dall'alimentazione e rimuovere il coperchio dell'alloggiamento. Far scorrere l'interruttore SW1 nella parte posteriori del dispositivo su OFF (disegno). A quello punto, i segnali dei canali CH1-CH3 e della sirena non mascherano più i segnali dei canali CH4-CH5, ad esempio, ma si miscelano con quosti.

Resta comunique inalterata la possibilità di assegnare individuallymente una priorità più alta (priorità di 3^ livello) ai canali CH1-CH3 utilizing l'apposto interrottore MIC PRIORITY.

Bande passante: 55-16000Hz (-3dB)

Rapportsignal/bruit

Queste struczioni sono rivolteagli installatori di impianti di sonorizzazione (capitoli 4 e 5) nonché agli utenti nella conoscenze tecniche specifiche (capitolo 6).Vi preghiamo di leggerle attendamente prima dell'installazione e di conservarle per un uso futuro.

A pagina 3, se aperta completeness, vedrete tutti gli elementi di comando e i collegamenti descritti.

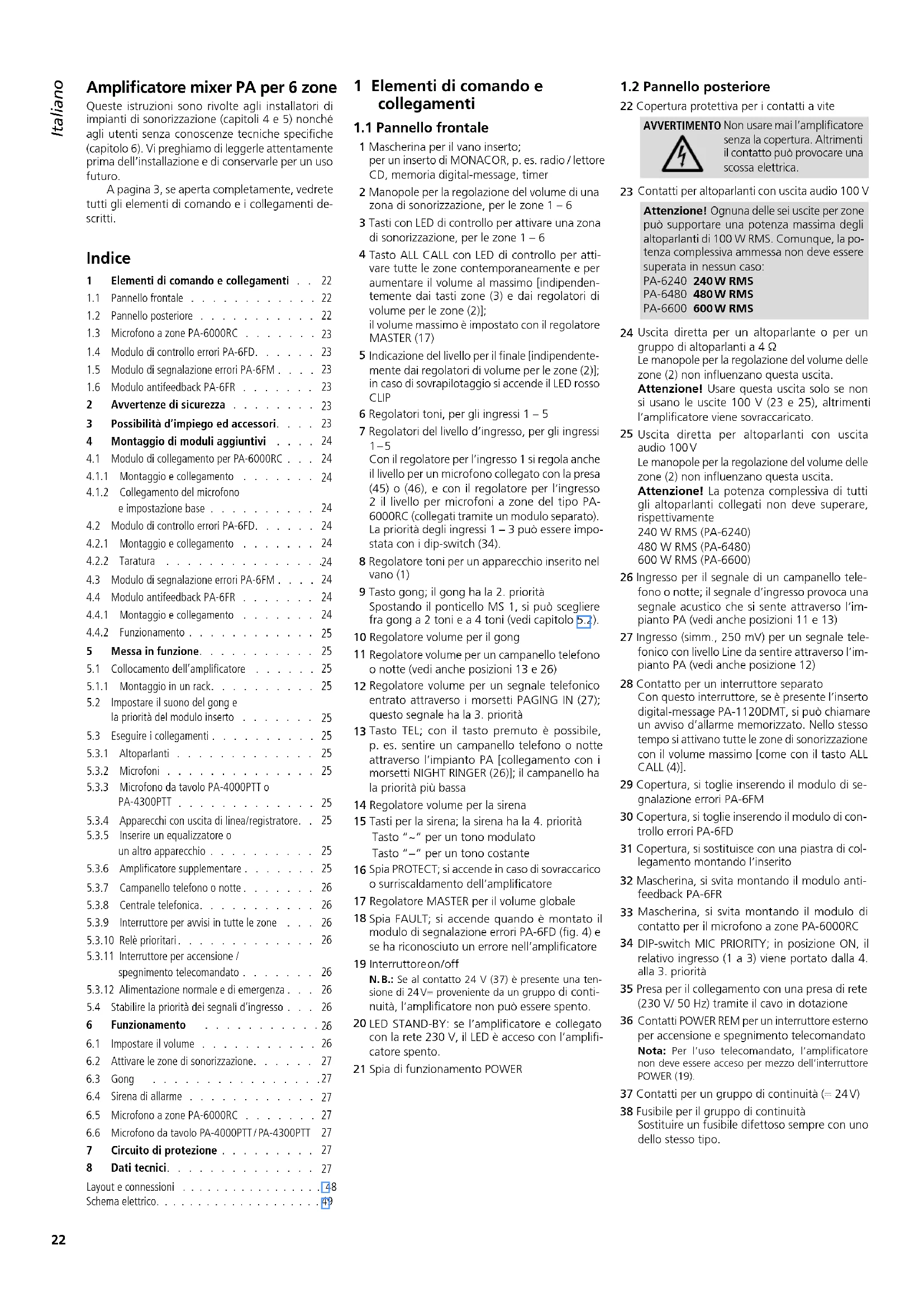

Indices

1.1 Pannello frontale 22
1.2 Pannello posteriori 22
1.3 Microfono a zone PA-6000RC 23
1.4 Modulo di controllo errori PA-6FD. 23
1.5 Modulo di segnalazione errori PA-6FM 23
1.6 Modulo antifeedback PA-6FR 23
2 Avverenze di sicurezza 23

3 Possibilità d'impiegó ad accessori. 23
4 Montaggio di moduli aggiantivi 24
4.1 Modulo di collegamento per PA-6000RC 24
4.1.1 Montaggio e collegamento 24
4.1.2 Collegamento del microfono e impostazione base 24
4.2 Modulo di controlo errori PA-6FD. 24
4.2.1 Montaggio e collegamento 24
4.2.2 Taratura 24
4.3 Modulo di segnalazione errori PA-6FM 24
4.4 Modulo antifeedback PA-6FR 24
4.4.1 Montaggio e collegamento 24
4.4.2 Funzionamento 25

1 Elementi di lavoro e collegamenti 22
5 Messa in funzione. 25
5.1 Collocamento dell'amplificatore 25
5.1.1 Montaggio in un rack. 25
5.2 Impostare il suono del gong e la priorità del modulo inserto 25
5.3 Eseguire i collegamenti 25
5.3.1 Altoparlanti 25
5.3.2 Microfoni 25
5.3.3 Microfono da cavolo PA-4000PTT o PA-4300PTT 25
5.3.4 Apparecchi con uscita di linea/Registraratore.. 25
5.3.5 Inserire un equalizzatore o unalto apparecchio 25
5.3.6 Amplificatore supplementare 25
5.3.7 Campanello telefon o notte 26
5.3.8 Centrale Telefonica. 26

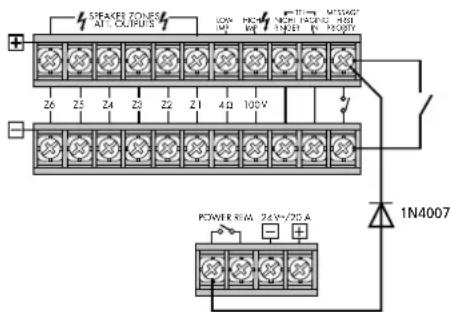

5.3.9 Interruttore per avvisi in tutte le zone 26

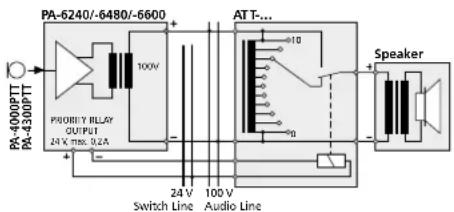

5.3.10 Relles prioritari 26
5.3.11 Interruttore per accensione / spegnimento telecomandato 26
5.3.12 Alimentazione normale e di emergenza 26
5.4 Stabilire la priorita dei segnali d'ingresso 26
6 Funzionamento 26
6.1 Impostare il volume 26
6.2 Attivare le zone di sonorizzazione. 27
6.3 Gong 27
6.4 Sirena di allarme 27
6.5 Microfono a zone PA-6000RC 27
6.6 Microfono da tavolo PA-4000PTT/PA-4300PTT 27
7 Circuitodi protezione 27
8 Dati tecnici. 27
Layout e connessioni 48
Schema elettrico. 19

1 Elementi di lavoro e collegamenti

1.1 Pannello frontale

1 Mascherina per il vano inserto; per un inserto di MONACOR, p. es. radio /lettore CD, memoria digital-message, timer
2 Manopole per la regolazione del volume di una zona di sonorizzazione, per le zone 1-6
3 Tasti con LED di controlo per attivare una zona di sonorizzazione, per le zone 1-6
4 Tasto ALL CALL con LED di controllo per attivare tutte le zone contemporaneamente e per augmentare il volume al massimo [indipendente dai tasti zone (3) e dai regolatori di volume per le zone (2)]; il volume massimo è impostato con il regolatore MASTER (17)
5 Indicazione del livello per il finale [indipendente-mente dai regolatori di volume per le zone (2)]; in caso di sovrapilotaggio si accende il LED rosso CLIP
6 Regolatori toni, per gli ingressi 1-5
7 Regolatori del livello d'ingresso, per gli ingressi 1-5 Con il regolatore per l'ingresso 1 si regola anche il livello per un microfono collegato con la presa (45) o (46), e con il regolatore per l'ingresso 2 il livello per microfoni a zone del tipo PA6000RC (collegati tramite un modulo separato). La priorità degli ingressi 1-3 può essere impostata con i dip-switch (34).
8 Regolatore toni per un appearecchio inserto nel vano (1)
9 Tasto gong; il gong ha la 2. priorità Spostando il ponticello MS 1, si può scegliere fra gong a 2 toni e a 4 tone (vedi capitolo 5.4).
10 Regolatore volume per il gong
11 Regolatore volume per un campanello Telefono o notte (vedi anche posizioni 13 e 26)
12 Regolatore volume per un segnale Telefonico entratoattraversoimorsetti PAGING IN (27); quello segnale ha la 3.priorità
13 Tasto TEL; con il tasto premuto è possibile, p. es. sentire un campanello telefon o notte atraverso l'impianto PA [collegamento con i morsetti NIGHT RINGER (26)]; il campanello ha la priorità più bassa
14 Regolatore volume per la sirena
15 Tasti per la sirena; la sirena ha la 4. priorità Tasto per un tono modulato Tasto - per un tono costante
16 Spia PROTECT; si accende in caso di sovraccarico o surriscaldamento dell'amplificatore
17 Regolatore MASTER per il volume globale
18 Spia FAULT; si accende quando è montato il modulo di segnalazione errori PA-6FD (fig. 4) e se ha riconosciutto un erre nell'amplificatore
19 Interruttore on/off N.B.: Se al contatto 24 V (37) è presente una tensione di 24V proveniente da un gruppo di continuità, l' amplificatore non può essere spento.
20 LED STAND-BY: se l'amplificatore e collegato con la rete 230 V, il LED è acceso con l'amplificatore spento.
21 Spia di funzionamento POWER

1.2 Pannello posteriore

22 Copertura protettiva per i contatti a vite

AVERTIMENO Non usare mai l'amplificatore
senza la copertura. Altrimenti il contatto cui provocare una scossa elettrica.

23 Contatti per altoparlanti con uscita audio 100 V

Attenzione! Ognuna delle sei uscite per zonecould supportare una potenza massima deglialtoparlianti di 100 W RMS.Comunque,la potenza complessiva ammessa non deve essere superata in nessun caso:
PA-6240 240WRMS
PA-6480 480W RMS
PA-6600 600W RMS
24 Uscita diretta per un altoparlante o per un gruppo di altoparlanti a 4 Ω Le manopole per la regolazione del volume delle zone (2) non influenzano esta uscita.
Attenzione! Usare questa uscita solo se non si usano le uscite 100 V (23 e 25), altrimenti l'amplificatoreiene sovraccaricato.
25 Uscita diretta per altoparlanti con uscita audio 100V Le manopole per la regolazione del volume delle zone (2) non influenzano esta uscita.
Attenzione! La potenza complessiva di tutti gli altoparanti collegati non deve superare, rispettovamente
240 W RMS (PA-6240)
480 W RMS (PA-6480)
600 W RMS (PA-6600)
26 Ingresso per il segnale di un campanello telefono o notte; il segnale d'ingresso provoca una segnale acustico che si senteattraverso I'impianto PA (vedi anche posizioni 11 e 13)
27 Ingrasso (simm., 250 mV) per un segnale Telefonico con livello Line da sentire atraverso l'impianto PA (vedi andere posizione 12)
28 Contatto per un interrottore separato Con questo interrottre, se è presente l'inserto digital-message PA-1120DMT, si vuo chiamare un avviso d'allarme memorizzato. Nello stesso tempo si attivano tutte le zone di sonorizzazione con il volume massimo [come con il tasto ALL CALL (4)].
29 Copertura, si toglie inserendo il modulo di segnalazione erroni PA-6FM
30 Copertura, si toglie inserendo il modulo di controlo errori PA-6FD
31 Copertura, si sostituisce con una piatra di collegamento montando l'inserto
32 Mascherina, si svita montando il modulo anti-feedback PA-6FR
33 Mascherina, si svita montando il modulo di contatto per il microfono a zone PA-6000RC
34 DIP-switch MIC PRIORITY; in posizione ON, il relativo ingresso (1 a 3)iene portato alla 4. alla 3. priorità
35 Presa per il collegamento con una presa di rete (230 V/ 50 Hz) tramite il cavo in dotazione
36 Contatti POWER REM per un interrottore esterno per accensione e spegnimento telecomandato Nota: Per l'uso telecomandato, l'amplificatore non delve essere acceso per mezzo dell'interruttore POWER (19).
37 Contatti per un gruppo di continuità (=-24V)
38 Fusibile per il gruppo di continuità Sostituire un fusibile difettoso sempre con uno dello stesso tipo.

39 Prese jack 6,3 mm AMP IN e PRE OUT per inserire un appearechio, p. es. un equalizzatore; alla presa PRE OUT si cui collegare anche un secondo amplificatore PA se la potenza d'uscita non è sufficiente per l'impiego di ulteriori altoparlanti
40 Uscita REC per il collegamento di un registraratore Il volume dell'uscita è indipendente dal regolatore MASTER (17).
41 Ingressi 4 e 5 per apparecchi con livello di linea (p.es.lettore CD,tuner,mixer ecc.)
42 Ingresso simmetrico con presa combi XLR / jack 6,3 mm, ognuno per gli ingressii 1-3 Con il regolatore GAIN (43), la sensibilità d'ingresso può essere impostata fra livello microfono e linea (2,5 - 250mV)
43 Regolatori per l'impostazione della sensibilità d'ingresso, ognuno per gli ingressi 1-3
44 Tasti PHANTOM POWER per attivare l'alimentazione phantom 12 V per un microfono con alimentazione phantom, ognuno per gli ingressi 1-3

Attenzione! Azionare l'interruttore solo con l'amplificatore spento (rumori di commuta-zione). Con il tasto premuto, al relative ingresso non delve essere collegato nessun microfono asimmetrico perché potrebbe venire danneggiato.

45 Presa PA-4300PTT per il collegamento di un microfono PA da ravolo del tipo PA-4300PTT
46 Presa PA-4000PTT per il collegamento di un microfono PA da ravolo del tipo PA-4000PTT
47 Morsetti a vite per il collegamento di rele prioriari

1.3 Microfono a zone PA-6000RC

Il microfono a zone è disponibile come accessori e non è in dotazione con l'amplificatore.

48 Interrupttre DIGITALMESSAGE; in posizione ON si possono chiamare degli avvisi memo rizzati*
49 Interruttore TALK per fissare la priorità in caso d'uso di più microfoni PA-6000RC SLAVE altri microfoni messi su PRIORITY hanno la priorità

PRIORITY i microfoni messi su PRIORITY hanno la priorità rispetto ai microfoni messi su SLAVE

50 Presa LINK per il collegamento di un ulteriore microfono a zone PA-6000RC
51 Presa OUTPUT per il collegamento con la presa INPUT del modulo di collegamento in dotazione con il microfono
52 Prese d'ingresso AUX IN per un segnale audio supplementare con livello di linea
53 Regolatore del livello d'uscita per il segnale del microfono e per il segnale delle prese AUX IN (52)

54 Spie di controlo

POWER Spia di funzionamento (amplificatore acceso)
SEND è accesa durante un proprio avviso o un avviso memorizzato*
BUSY é acessada durante un proprio avviso e durante avvisi con altri microfoni PA-6000RC collegati

55 Tasto voce TALK
56 SelettoreMESSAGE BANK per scegliere un avviso memorizzato*
57 Tasti Z 1-Z 6 con LED di controlo per attivare le zone in cui si deve sentire l'avviso

58 Tasto ALL CALL con LED di controlledo per attivare tutte le zone contemporaneamente [come il tasto (4)]
59 Tasto REPEAT/ STOP per la riproduzione ripetuta di un avviso memorizzato*; con una seconda pressione del tasto si arrresta l'avviso
60 Tasto START/STOP per la riproduzione di un avviso memorizzato*; con una seconda pressione del tasto si arresta l'avviso

1.4 Modulo di controllo errors PA-6FD

Il modulo di controllo errori è disponibile come accessorio e non è in dotazione con l'amplificatore. Viene inserito al posto della copertura (30).
61 Uscita rele per il collegamento di un trasduttore
62 Contatti COM e HOT; da collegare con i contatti HIGH IMP (25): COM con -, HOT con +
63 LED di controlo "Sense" per impostare la sensibilità di reazione
64 Regolatore per il livello del tono di test 20kHz
65 Regolatore per la sensibilità di reazione

1.5 Modulo di segnalazione errori PA-6FM

Il modulo di segnalazione errori è disponibile come accessorio e non è in dotazione con l'amplificatore. Viene inserto al posto della copertura (29).

66 Uscite reIe per il collegamento dei trasduttori Il reIe AC reagisce se non e presente tensione di rete, se e fusio il fusibile rete interno o se I'interruttore di rete (19) non e messo su ON.
Il reile DC reagisce se è fusio il fusabile (38) per il gruppo di continuità o se ai contatti DC POWER (37) non è presente la tensione proveniente da un gruppo di continuità.
Il reile FAN reagisce se il ventilatore interno è difettioso o non è collegato.

1.6 Modulo antifeedback PA-6FR

Il modulo antifeedback è disponibile come accessori e non è in dotazione con l'amplificatore. Viene inserto alippo della mascherina (32).

67 Commutatore ACTIVE

IN = spostamento di frequenza attivata
OUT = nessuno spostamento di frequer

68 DIP-switch per scegliere lo spostamento di fre-quenza
69 Spia di funzionamento: lampeggia quando l'amplificatore è acceso

2 Avverenze di sicurezza

L'apparecchio é conforme a tutte le dirittive rilevanti dell'UE e pertanto porta la sigla

AVVERTIMENO

L'apparecchio funzione con pericolosa tensione di rete. Non intervenire mai al suo interno e non insertire niente nelle fissure di aerazione! Esiste il pericolo di una scarica elettrica.

Durante il funzionamento, ai contatti per altoparanti (23, 25) è presente una tensione fino a 100V , pericolosa in caso di contatto. Non usare l'amplificatore sulla copertura protettiva (22).

Eseguire o modificare tutti i collegamento solo con l'impianto PA spento.

L'apparecchio è adatto solo per l'uso all'interno di locali. Proteggerlo dall'acqua gocciolante e dagli spruzzi d'acqua, da alta umidità dell'aria

e dal calorie (temperatura d'impiego ammessa fra 0^ e 40^
Non depositare sull'apparecchio dei contentitori riempiti di liquidi, p. es. bicchieri.
Dev'essere garantita la libera circolazione dell'aria per dissipare il calore che viene prodotto all'interno dell'apparecchio. Non coprire in nessun modo le fessure d'aerazione.
Staccare subito la spina rete se:

1. l'apparecchio o il cavo rete presentano dei danni visibili;
   2.undyacutaodopoeventisimilissussiste il sospetto di un difetto;
2. I'apparecchio non funziona correttamente. Per la riparazione rivolgersi sempre ad un'officina competente.
   Staccare il cavo rete afferrando la spina, senza tiarare il cavo.
3. Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso acqua o prodotti chimici.
4. Nel caso d'uso impropero, di collegamenti sbagliati, d'impiego scorretto o di riparazione non a regola d'arte dell'apparecchio, non si assume nessuna responsabilita per eventuali danni consequencesali a persona o a cose e non si assume nessuna garanzia per l'apparecchio.

Se si desidera eliminare l'apparecchio definitivamente, consegnarlo per lo smaltimento ad un'istituzione locale per il riciclaggio.

3 Possibilità d'impiego ed accessori

L'amplificatore è stato realizazo specialmente per l'uso in impianti PA con tecnica 100 V. Sono disponibili delle uscite 100 V per sei zone di sonorizzazione, con possibilità di regolare il volume individualmente. Tre ingressi con priorità regolabile permettono il collegamento di microfoni o apparecchi con livello di linea. Altri due ingressi di linea completano le possibilità di collegamento.

Accessorì
Inserti per il vano (1)
PA-1120DMT	memoria digital-message con timer
PA-1140RCD	tuner/lettoreCD
PA-1200C	timer
PA-1200RDSU	radio AM / FM conlettore audio
Microfoni PA da ravolo specialmente per quello amplificatore
PA-4000PTT	Un microfono da ravolo più essere collegato con la presa PA-4000PTT (46).
PA-4300PTT	Un microfono da ravolo più essere collegato con la presa PA-4300PTT (45). In totale, l' amplificatore più gestire sono a tre PA-4300PTT.
PA-6000RC (fig. 3)	microfono a zone con tasti per scegliere le singole zone di sonorizzazione; un modulo di collegamento da insere nell' amplificatore è in dotazione
Moduli aggiuntivi
PA-6FD	modulo di controllo errorsi
PA-6FM	modulo di segnalazione errorsi
PA-6FR	modulo antifeedback per l' ingresso 1

4 Montaggio di moduli aggiuntivi

AVERTIMENO

Il montaggio di moduli aggiuntivi deve essere fatto solo da personale specializzato. Prima di aprire l'amplificatore staccare la spina dalla presa di rete, altrimenti esiste il pericolo di una scarica elettrica!

Se è collegato un gruppo di continuità, staccarlo dai contatti 24V = (37) per mettere l'amplificatore fuori servizio.

4.1 Modulo di collegamento per PA-6000RC

Per il collegamento del microfono a zone PA6000RC (fig. 3), disponibile come accessorio, occorre montare nell'amplificatore il modulo di collegamento in dotazione.

4.1.1 Montaggio e collegamento

1) Svitare il coperchio dell' amplificatore e la mascherina (33) sul retro.
2) Inserire il cavo AS 903 a 3 poli del modulo di collegamento nella presa CN 903 dell'amplificatore - vedi schemaa pagina
3) Inserire il modulo nell'incavo liberato alla mascherina (33) e awitarlo.
4) Inserire il cavetto nero/rosso a 2 poli A dell'amplificatore nella presa CN 801 del modulo. Se si montaanche il modulo antifeedback PA-6FR, inserire il cavetto a 2 poli A nella presa CN 801 del PA-6FR e il cavetto a 2 poli AN 801 del PA-6FR nella presa CN 801 del modulo di collegamento.
5) Inserire il cavo schermato AS 802 del modulo nella presa AN 802 dell'amplificatore.
6) Inserire il cavo a 7 poli AS 204 del modulo nella presa CN 901 dell'amplificatore.
7) Se non è montato l'inserto digital-message PA-1120DMT, fissare il cavo libero a 10 poli AS 4-1 del modulo all'interno dell'amplificatore usando delle fascette.

Esequire i puncti da 8) a 10) solo con l'insertodigital-message PA-1120DMT montato:
8) Inserire il cavo a 10 poli AS 4-1 del modulo nella presa TO RR-100 / 600 dell'inserto.
9) Con il ponticello MS 802 del modulo di collegamento si determina se l'avviso nella memoria M 6 del PA-1120DMT può essere chiamato per mezzo del microfono a zone (posizione ON) o non (posizione OFF, impostazione alla fabbrica). La memoria M 6 vu è essere riservata, per esempio, per un avviso automatico d'allarme da attivare solo trattaversi i morsettiMESSAGE FIRST PRIORITY (28).
10)Nell' amplificatore mettere il ponticello MS 2 sul PCB frontale sopra il regolatore del livello (7) per l'ingresso 3 in posizione "PRI TO PACK". In quello modo, il segnale dell'inserto ha la prima priorità e il volume non viene abbassato dal segnale del microfono a zone.

4.1.2 Collegamento del microfondo impostazione base

1) Collegare la presa OUTPUT (51) del microfono con la presa INPUT del modulo di collegamento. Un cavo corto di collegamento e in dotazione con il microfono. La lunghezza del cavo fra amplificatore e microfono non deve superare 1000m max.

Un secondo microfono cui esere collegato con la presa LINK del modulo oppure con la presa LINK (50) del primo microfono. Per il collegamento di un terzo microfono, collegare la sua presa OUTPUT con la presa LINK del secondo

microfono. Si possono collegare al massimo tre microfoni. La lunghezza del cavo fra due microfoni non deve superare 100m
Note: La presa combi XLR / jack 6,3 mm (42) dell'ingresso 2 non deve essere utilizzata sponge il collegamento di un PA-6000RC, perché è collegata in parallelo con l'ingresso per il microfono a zone.
2) Utilizzando più microfoni PA-6000RC, nel microfono o nei microfoni che devono ave la priorità rispetto agli altri, spostare l'interruttore TALK (49) in posizione PRIORITY. Negli altri microfoni spostare l'interruttore in posizione SLAVE. In questo modo, durante un avviso fatto con un microfono con priorità non è possible fare un avviso con un microfono perché non è possibile. (Nel caso di microfoni con identica priorità precede il microfono attenuato per primo.)
3) Per ottenere per il / i microfono / i a zone la s conda priorità, premere il tasto sul modulo di collegamento (posizione PRIORITY). Se non è premuto il tasto (posizione SLAVE), è impostata la quarta priorità. Nel capitolo 5.4 "Stabilire la priorità dei segnali d'ingresso" si da una panorama di tutte le priorità possibili.
4) Se si usa l'inserto digital-message PA-1120DMT, decidere con l'interruttore DIGITALMESSAGE (48) se gli avvisi memorizzati possono essere chiamati dal microfono a zone (posizione ON) oppure se sono disabilitati (posizione OFF).
5) Se gli ingressi dell' amplificatore non sono sufficienti, alle prese AUX IN (52) su cui insere un segnale di linea (p. es. musica di sottofondo proveniente da unlettore CD).Con il regolatore AUDIO OUT (53),impostare il livello d'uscita per il segnale del microfono e per il segnale delle prese AUX IN.

4.2 Modulo di controllo errors PA-6FD

Il modulo di controllo errori PA-6FD (fig. 4), disponibile come accessorio, è stato realizzato specialmente per questo amplificatore. Genera un tono sinusoidale di 20kHz che viene portato sull'amplificatore. All'uscita HIGH IMP (25) si controlla se il tono test è presente. In caso di difetto dell'amplificatore, quando il tono test non è presente all'uscita HIGH IMP, si accende la spia FAULT (18). Tramite un relè si più attivare in più un trasduttore.

4.2.1 Montaggio e collegamento

1) Staccare l'amplificatore alla rete e dal gruppo di continuità.
2) Svitare il coperchio dell'amplificatore e togliere la copertura (30).
3) Inserire il modulo PA-6FD al posto della copertura dall'esterno e avvitarlo.
4) Inserire il cavo a 5 poli B dell'amplificatore nella presa CN 601 del modulo, vedi schemaa pagina 48.
5) Collegare il contatto negativo di HIGH IMP (25) sull' amplificatore con il contatto COM del morsetto a vite Line In (62) sul modulo, e il contatto positivo di HIGH IMP con il contatto HOT di Line In.
6) Mettere il ponticello SW 1 sul modulo di controllo in posizione ON.
7) Se il modulo riconosce un erre, si accende la spia FAULT (18), e i contatti rele (61) chiudono. Ai contatti si puo collegare un trasduttore come segnalatore d'allarme. La potenza dei contatti del rele è di 1 A con ~ 120 V max. o = 24 V max.
Nota: I contatti dei relè chiudonoanche quando sispagne l'amplificatore.

4.2.2 Taratura

Per la calibrazione è richiesto un oscilloscopio o un voltmetro che è in grado di misurare delle tensioni alternate fino a 20 kHz min.

1) Accendere l'amplificatore e girare il regolatore del volume MASTER (17) sullo zero affinché solo il tono test 20kHz sua presente alle uscite per gli altoparlanti.
2) Al contatto HIGH IMP (25) misurare la tensione del tono test 20kHz e impostarla a 2V (5,6V_pp) per mezzo del regolatore trim OSC Level (64).
3) Apire il regolatore trim Sensitivity (65) sino all'accensione del LED "Sense" (63). Apire poi il regolatore alla cora per altri due segni della scala. Durante il funzionamento è possibile che il LED sfarfalli; non è un erre.
4) Dopo la taratura rimettere il regolatore MASTER sul volume desiderato.

4.3 Modulo di segnalazione errori PA-6FM

Il modulo di segnalazione errori PA-6FM (fig. 5), di sponibile come accessorio, è stato realizzato specialmente per questo amplificatore. Tramite le tre uscite relè (66) si possono attivare trasduttori se si presentano i seguenti errori:

I contatti relè AC commutano se non è presente la tensione di rete, se il fusibile rete interno è fusò o se l'interruttore rete (19) non e su ON.

I contatti relè DC commutano se il fusibile (38) per il gruppo di continuità è fuso oppure se ai contatti DC POWER (37) non è presente nessuna tensione da un gruppo di continuità.

I contatti relè FAN commutano se il ventilatore interno è difettoso o se non è collegato.

Nota: Tutti i contatti relè commutanoanche quando si spegne l'amplificatore.

1) Staccare l'amplificatore alla rete e dal gruppo di continuità.
2) Svitare il coperchio dell'amplificatore e togliere la copertura (29).
3) Inserire il modulo PA-6FM al posto della copertura dall'esterno e avvitario.
4) Inserire il cavo a 6 poli @ dell'amplificatore nella presa CN 5 del modulo, vedi schem a pagina 48.
5) Collegare i trasduttori per l'allarme con i contatti rele (66). La stampa sul modulo indica la posizione dei contatti in caso di erre e con l'amplificatore spento. La potenza dei contatti rele è di 1 A con ~ 120 V max. o = 24 V max.

4.4 Modulo antifeedback PA-6FR

Il modulo antifeedback PA-6FR (fig. 6), disponible come accessorio, è stato realizato specialmente per questo amplificatore. Il segnale dell'ingresso 1 viene fatto passareattraverso il modulo e la sua frequenza viene augmentata (2, 4, 5 o 6 Hz, regolabili). Grazie allo spostamento della frequenza si ottiene una protezione ottimale contro il feedback acustico.

4.4.1 Montaggio e collegamento

1) Staccare l'amplificatore alla rete e dal gruppo di continuità.
2) Svitare il coperchio dell'amplificatore e la mascherina (32) sul retro dell'amplificatore.
3) Inserire il modulo negli incavi liberati alla mascherina e avvitarlo.
4) Inserire il cavetto (nero / marrone) a 2 poli AN 702 dell' amplificatore nella presa CN 702 del modulo, vedi schemaa pagina 43.
5) Inserire il cavo nero/rosso a 2 poli A dell'amplificatore nella presa CN 801.
6) Se il modulo di collegamento per il microfono a zone PA-6000RC è gli stato montato, il ca

veto a 2 poli si trovà giornata nella presa CN 801 del modulo di collegamento (linea tratteggiata sullo schema a pagna 48). Staccare il cavetto dal modulo di collegamento e metterlo nella presa CN 801 del PA-6FR. Al suo posto insere il cavetto a 2 poli AN 801 del PA-6FR nella presa CN 801 del modulo di collegamento.
7) Mettere il ponticello MS 401 dell'amplificatore in posizione "FR".

4.4.2 Funzionamento

Dopo la messa in funzione dell' amplificatore, mettere l'interruttore ACTIVE (67) in posizione IN. Attraverso I' ingresso 1 trasmettere un avviso con volume necessario. Nell'impostazione base, quando tutti i dip-switch (68) sono in posizione superiore, lo spostamento di frequenza e di 2Hz . Se nonostante quello spostamento si dovesse manifestare un feedback, impostare uno spostamento maggiore con i dip-switch.

5 Messa in funzione

5.1 Collocamento dell'amplificatore

L'amplificatore è previsto per il montaggio in un rack della larghezza di 482 mm (19"), ma può essere collocatoanche su un cavolo. In agli caso dev'essere possibhe che l'aria circoli liberamente atraverso tutte le fissure di aerazione per garantire un raffreddamento sufficiente del finale.

5.1.1 Montaggio in un rack

Per il montaggio in un rack occorrono 3 RS (3 unità di altezza = 133~mm ).Conviene sistemare l'amplificatore nella parte inferiore del rack per non compromettere l'equilibrio. Il pannello frontale non basta per il fissaggio sicuro. Si devono montare guide laterali o un piano d'appoggio supplementare.

L'aria espulsa lateralmente dall'amplificatore delve poter uscire dal rack. Altrimenti l'amplificatore si può riscaldare troppo con possibili dannianche alle altre appearecchiature. Se il deflusso dell'aria calda non è sufficiente, conviene INSTALLARE un ventilatore nel rack.

5.2 Impostare il suono del gong e la priorità del modulo inserto

Prima del montaggio di un inserto nel vano (1), impostare i due ponticelli MS 1 (suono del gong) e MS 2 (priorità dell'inserto), vedi schema a pagina 48. Con l'inserto montato, i ponticelli non solo più accessibili.

1) Staccare l'amplificatore alla rete e dal gruppo di continuità.
2) Svitare la mascherina (1) per l'inserto.
3) Impostare il suono del gong con il ponticello MS 1:
posizione "4T":gong a 4 toni
posizione "2T'' :gong a 2 toni
4) Impostare la priorità per un modulo d'inserto con il ponticello MS 2: po sostione "SLAVE" (impostazione alla fabbrica): Il segnale dell'inserto ha la priorità più bassa. po sostione "BRLTO PACK".

Il segnale dell'inserto ha la seconda priorità. Questa impostazione deve essere scelta, per esempio, se si vogliono chiaremare attraverso il microfono a zone PA-6000RC degli avvisi memorizzati alla memoria digital-message PA-1120DMT. Nel capitolo 5.4 "Stabilire la priorità dei segnali d'ingresso" si da una panoramicica di tutte le priorità possibili.

5) Se non viene montato nessun inserto, riawitare la mascherina (1).

5.3 Eseguire i collegamenti

Tutti i collegamenti devono essere fatti solo da una persona specializzata e qualificata e con l'amplificatore spento!

Numerosi contatti, p. es. per gli altoparlanti, si trovano molto la copertura protettiva (22). Per eseguire i collegamenti svitare la copertura.

AVERTIMENT

L'apparecchio non deve essere usato alla copertura protettiva (22).Durante il funzionamento, ai contatti per alto

parlanti (23, 25) sono presenti tensioni pericolose fino a 100V . Dopo aver eseguito i collegamento riawvitare la copertura per proteggere i collegamenti dal contatto accidentale.

5.3.1 Altoparlanti

1) Collegare o altoparlanti con uscita audio 100 V per le sei zone di sonorizzazione con i morsetti a vite SPEAKER ZONES ATT. OUTPUTS (23)

Attenzione! Ognuna delle sei uscite per zone\ puo supportare una potenza massima degli\ altoparlanti di 100W RMS. Comunque, la potenza complessiva ammessa non deve essere\ supera in nessun caso:

PA-6240 240W RMS
PA-6480 480W RMS
PA-6600 600W RMS

• colleague un gruppo di altoparlanti con impedenza globale non inferiore a 4 Ω con i morsetti a vite LOW IMP 4 Ω [24] [se non si usano le uscite 100 V (23 e 25), altrimenti l' amplificatore viene sovraccaricato]. I regolatori volume per zone (2) non hanno influenza su quella uscita.

2) Altoparlanti supplementari con uscita audio 100 V che devono sempre essere attivati indipendenteamente dai tasti per zone (3) e il cui volume non delve essere ridotto dai regolatori del volume per zone (2), sono alla collegati con i morsetti a vite HIGH IMP 100 V (25). La potenza globale di tutti gli altoparlanti collegati non delve superare la potenza dell' amplificatore (vedi la notation!).
3) Nei collegamenti degli altoparlanti fare sempre attenzione alla corretta polarità; collegare il positivo degli altoparlanti sempre con il morsetto superiore. Il contatto positivo è sempre contrassegnato particolaremente.

5.3.2 Microfoni

Alle prese combi XLR / jack 6,3 mm (42) degli ingressi 1-3 si possono collegare tre microfoni con connettori XLR o jack 6,3 mm.

1) Collegando un microfono, girare il relative regolatore GAIN (43) completeness a destra in posizione -50
2) Usando un microfono ad alimentazione phantom (p. es. PA-4000PTT), attivare l'alimentazione 12V con il relativo tasto PHANTOM POWER (44).

Attenzione! Azionare il tasto solo con l'alimentatore spento (rumori di commutazione). Con il tasto premuto, al relativivo ingresso non dev'essere collegato nessun microfono asimmetrico perché potrebbe essere distrutto.

3) Se un microfono deve ave la priorita, portare il relativo dip-switch MIC PRIORITY (34) in posi-zione ON (vedi anche cap. 5.4).

N.B.:

1. Se si usa il microfono da tavolo PA-4000PTT o PA-4300PTT, l'ingresso 1 non devesser esatto perché e collegato in parallelo con l'ingresso (46) per il PA-4000PTT e con l'ingresso (45) per il PA-4300PTT.
2. Se é collegato um microfono a zone PA-6000RC, l'ingresso 2 non dev'essere usato perché e collegato in parallelo con l'ingresso per il PA-6000RC (attraverso il relativo modulo di collegamento).

5.3.3 Microfono da cavolo PA-4000PTT o PA-4300PTT

I microfoni da tavolo PA-4000PTT e PA-4300PTT, disponibili come accessori separati, sono stati realizzati specialmente per quello amplificatore.

1) Collegare il microfono PA-4000PTT con la presa PA-4000PTT (46) dell' amplificatore per mezzo della sua presa RJ-45 PTT REMOTE oppure il microfono PA-4300PTT con la presa PA4300PTT (45) dell' amplificatore per mezzo della sua presa OUTPUT.
2) Del modello PA-4300PTT si possono ancora collegare altri due microfoni: Collegare la presa LINK del primo microfono con la presa OUTPUT del secondo microfono. Collegare il terzo microfono con il secondo microfono segundo lo stesso procedimento.
3) Premere il tasting PHANTOM POWER (44) dell'ingresso 1 e girare il relative regolatore GAIN (43) tutto a destra in posizione -50

N.B.:

1. A questo punto, l'ingresso 1 non delve più essere utilizzato per altri segnali d'ingresso, dato che è collegato in parallelo con le prese per i microfoni da ravolio.
2. La lunghezza totale del cavo del microfono non deve superare i 1000 m.

5.3.4 Apparecchi con uscitadi linea/registrar

Agli ingressi 1 - 5 si possono collegare cinque apparecchi con livello di linea (p. es. lettori CD, radio, mixer). Eccezioni: Non usare l'ingresso 1 in caso di collegamento di un microfono da ravolo con la presa PA-4300PTT (45) o PA-4000PTT (46) e non usare l'ingresso 2 in caso di funzionamento del microfono a zone PA-6000RC!

Per la musica di sottofondo si dovrebbero utilizzare gli ingressi 4 e 5 [prese RCA LINE IN (41)], perché hanno la priorità più bassa.

1) Collegando gli ingressi 1-3 tramite le prese combi XLR / jack 6,3 mm (42), girare il relative regulatoro GAIN (43) tutto a sinistra in posizione -10 .Non premere il relativo tasto PHANTOM POWER (44).
Collegando un appearecchio stereo con uno degli ingressi 1-3, usare un adattatore stereo / mono (p. es. SMC-1 di MONACOR) e un cavo adattatore (p. es. MCA-300 di MONACOR), altrimenti i segnali del centro stereo si cancellano a vicenda.
2) Se fra gli ingressi 1-3 uno deve essere prioritario rispettoagli altri,portare il relativo dip-switch MIC PRIORITY (34) in posizione ON. Gli ingressi 1-3 sono sempre prioritari rispettoagli ingressi 4 e 5 (vedi cap.5.4).
3) Un registratore cui assere collegato alle prese REC (40). Il volume di registrazione è indipendente dal regolatore MASTER (17) e dai regolatori volume per zone (2).

5.3.5 Inserire un equalizzatore o un altro apparecchio

Per influenzare il suono dall'esterno, è possible inseire p. es. un equalizzatore attraverso le prese passanti AMP IN - PRE OUT (39): Collegare l'ingresso dell'apparecchio con la presa PRE OUT e la sua uscita con la presa AMP IN.

Nota: Nell'amplificatore, il segnale viene interrogato se è collegata solo la presa AMP IN oppore se l'appareccchio inserito non è accesso, se è difettoso o non collegato correttamente. In quello caso, gli allot parlanti rimangono multi.

5.3.6 Amplificatore supplementare

Se occorro più alltoparlanti di quanti ammessi per l'amplificatore, è richiesto un ulteriore amplificatore. Collegare l'ingresso dell'amplificatore supplementare con la presa PRE OUT (39) o REC (40). Il se gnale per l'amplificatore supplementare non viene influenzato dai regolatori MASTER (17) e da quelli per il volume delle zone (2).

5.3.7 Campanello telefono o notte

Se necessario siould attivareattraverso l'impianto PA un campanello Telefono o notte (p. es. durante un giro notturno di controlo).

1) Portare la tensione di dato per il campanello (p. es. 8 V/50 Hz) sui contatti NIGHT RINGER (26).
2) Premere il tasto TEL (13).
3) Azionare il campanello, e con il regolatore RINGER (11) impostare il volume del segnale acustico generato dall'amplificatore.
4) Attivare o disattivare la funzione campanello con il tasto TEL secondo necessità.

Nota: Il campanello ha la priorità più bassa.

5.3.8 Centrale Telefonica

Da una centrale Telefonica si possono riproduire degli avvis attraverso l'impianto PA.

1) Portare il segnale Telefonico (livello di linea) sui morsetti PAGING IN (27).
2) Durante un avviso, con il regolatore PAGING (12) impostare il volume.

Nota: Gli avvisi Telefonici hanno la terza priorità.

5.3.9 Interruttore per avvisi in tutte le zone

Per telecomandare le seguenti funzioni, collegare un interruptore con i morsettiMESSAGE FIRST PRIORITY (28):

1. Tutte le zone di sonorizzazione sono attivate e messe sul volume massimo [come con il tasto ALL CALL (4)].
2. Usando l'inserto digital-message PA-1120DMT,iene chiamato automaticamente l'avviso della memoria M 6. A tale scopo, prima del montaggio dell'inserto,METTERI il ponticello MS 2 in posizione "PRI TO PACK"(vedi schemaa pagina 48).Ineso modo,l'aviso alla memoria M 6 avr la prima priorita.

Al posto dell'interruttore si cui eanche collegare un contatto di segnalazione allarme, p. es. per un awiso automatico in caso d'incendio.

1. Se con l'interruttore oppure con il contatto di se gnalazione allarme si vuole, dello stesso tempo, accendereanche I' amplificatore, occorre collegare un diodo del tipo 1N4007, come da fig. 7, fra il morsetto superioreMESSAGE FIRST PRIORITY e il morsetto sinistro POWER REM.

⑦ Accensione automatica dell'amplificatore e attivazione dell'avviso M 6

5.3.10 Relè prioritari

Se fra l'amplificatore e gli altoparlianti PA sono insertiti attenuatori per altoparlianti con relle priori (p.es. della series ATT-3..PEU o ATT-5..PEU di MONACOR), le comunicazioni importanti sono sono essere sentiteanche se il volume è sullo zero.

1) Per fare ciò collegare un microfono da tavolo PA-4000PTT o PA-4300PTT (capitolo 5.3.3).
2) Collegare i rele prioritari corne da fig. 8 con i morsetti PRIORITY RELAY OUTPUT (47). L'uscita ha una potenza massima di 200mA
3) Sul microfono, portare il commutatore PRIORITY in posizione ON (verso il basso).
4) Se si aziona il tastingo voce TALK, i relè portano gli altoparlanti sul volume massimo.

⑧ Relè prioritari

5.3.11 Interruttore per accensione/ specnimento telecommando

L'amplificatore può essere e spentotramite un telecomando collegato con i contatti POWER REM (36). In quello caso, l'amplificatore non devese essere acceso con l'interruttore POWER (19) e non devese essere collegato con un gruppo di continuità.

5.3.12 Alimentazione normale e di emergenza

1) Alla fine insere il cavo rete in dotazione prima nella presa (35) e quindi nella presa di rete (230V / 50Hz)
2) Se l'amplificatore deve funzionare ancche in caso di caduta di rete, collegare un gruppo di continuità di 24 V (p. es. PA-24ESP di MONACOR) ai morsetti 24V = (37). Per un cavo fino a 6 m di lunghezza è richiesta una sezione di 4 mm² min.

N.B.:

1. Se ai contatti 24V e presente la tensione di 24V-proveniente dal gruppo di continuita, l'amplificatore non cui si è sere spento con l'interruttore POWER (19). In caso di caduta di rete e se è spento, l'amplificatore passa automaticamente all'alimentazione d'emergenza.
2. Anche se l'amplificatore è spento, consuma un po di corrente. Percio conviene togliere la spina alla presa di rete e eventually staccare il gruppo di continuità se l'amplificatore non deve servire per un duro periodo.

5.4 Stabilire la priorità dei segnali d'ingresso

A tutti i segnali d'ingresso viene attribuita una priorità. Un segnale con priorità superiore copre sempre uno con priorità inferiore, se tutti e due sono presenti contemporaneamente all'amplificatore. I segnali con priorità identica vengono miscelati. La seguente tabella offerte una panoramicica e illustra diverse possibilità di modifica.

1 Impostazione della fabbrica

Priorità	Segnale	Condizione	Modifica
1	Awviso M6 dall'inserto digital-message PA-1120DM	Ponticello MS 2 su PRI TO PACK
		Interruttore su (28) chiuso
2	Microfono da ravolo PA-4000PTT PA-4300PTT	DIP-switch PRIORITY sul microfono su ON	Switch OFF = 4. priorità2
	Microfono a zone PA-6000RC	Interruttore sul modulo di collegamento su PRIORITY	Interruttore su SLAVE = 4. priorità2
	Gong	—	—
3	Centrale Telefonica al morsetto (27)	—	—
4	Ingressi 1, 2 e 3	DIP-switch (34) su OFF1	DIP-switch su ON = 3. priorità
	Sirena	—	—
5	Inserti d'estensione	Ponticello MS 2 su SLAVE1	Ponticello MS 2 su PRTO PACK = 2. priorità
	Ingressi 4 e 5	—	—
	Campanello telefon o notte	—	—

2 Il microfono da tavolo PA-4000PTT / PA-4300PTT usa l'ingresso 1 e il microfono a zone PA-6000RC l'ingresso 2. Con il relativo dip-switch MIC PRIORITY (34), i microfoni possono essere messi ancche sulla terza priorità.

6 Funzionamento

Se l'amplificatore è spento e se ai contatti 24V- (37) non è presente nessuna tensione 24V proveniente da un gruppo di continuità, rimane accesa la spia STAND-BY (20).

1) Prima della prima accensione portare tutti e cinque i regolatori livello (7) per gli ingressi 1-5 e il regolatore MASTER (17) in posizione zero.
2) Accendere l'amplificatore con l'interruttore POWER (19) oppure con un interrottore collegato con i morsetti POWER REM (36). La spia verde STAND BY si spegne, e si accende la spia gialla POWER (21).

6.1 Impostare il volume

1) Per prima casa impostare il volume massimo desiderato per gli avvi diella priorità più alta. Per fare ciò premere il tasto ALL CALL (4) por el momento. Eseguire l'annunci, a seconda dell'equipaggiamento:
a) Se è presente l'inserto digital-message, chiamare l'avviso alla memoria M 6 atraverso un interrotté ai morsettiMESSAGE FIRST PRIORITY (28). Posizione il regolatore del livello LEVEL sull'inserto in posizione 7 circa.
b) Se è presente il microfono da tavolo collegato con la presa PA-4300PTT (45) o PA-4000PTT (46), posizionare il regolatore del livello (7) dell'ingresso 1 sul 7 circa e fare l'annolio.
c) Se è presente il microfono a zone PA-6000RC, posizionare il regolatore del livello (7) dell'ingresso 2 sul 7 circa, premere il tasto ALL CALL (58) e fare l'annunci.
d) Se è presente un'alto microfono, posizionare il relativo regolatore del livello (7) dell'ingresso relativo sul 7 circa e fare l'annunci.
2) Durante l'annunciio impostare il volume con il regolatore MASTER (17). In caso di sovrapilotaggio, nella visualizzazione del livello (5) si accende il LED rosso CLIP. In quello caso ridurre il volume con il regolatore MASTER.
3) Per impostare il volume per avvisi normali, sbloc-care il tasto ALL CALL e premere invece tutti i tasti (3) delle singole zone di sonorizzazione.
4) Fare un annunci come descripto al punto 1) b o d.

N.B.:

1. Sul PA-4000PTT /PA-4300PTT spostare l'interrut-tore PRIORITY in posizione superiore.
2. Non fare l'awiso per mezzo di un PA-6000RC, perché il suo volume è indipendente dai regolatori volume per zone (2).
   5) Non cambiare la posizione del regolatore MASTER (17) durante l'avviso, ma impostare il volume separatamente per agli zona con il relativo regolatore (2).
   6) Successivamente impostare il volume per i segnali degli altri ingressii (p. es. musica di sostofondo) per mezzo del relative regolatore LEVEL (7) dell'ingresso.
   7) Per ogni ingresso utilizzato impostare i toni con i relativi regolatori "Bass" e "Treble" (6). Impostare il suono per l'inserto nel vano (1) con i regolatori PACK (8).
   8) É possiblo che sia necessario aggustare ancora una volta il volume dei segnali d'ingresso con i relativi regolatori del livello (7).
   9) Portare i regolatori del livello (7) degli ingressi non utilizzati sullo zero.

Note: Per gli ingressi 1-3, la sensibilità all'ingresso può essere impostata con i regolatori GAIN (43). Se un regolatore del livello (7) deve essere aperto molittesso o quasi chiuso per ottener il rapporto di volume richiesto rispettoagli altre ingressi, conviene modificare la sensibilità d'ingresso con il relativo regolatore GAIN.

6.2 Attivare le zone di sonorizzazione

1) Con i tasti Z 1-Z 6 (3) attivare le zone da sonorizzare. Come controlo si accendono i LED verdi delle zone attivate.
2) Per avvisi destinati a tutte le zone, premere il tasto ALL CALL (4). Nello stesso tempo il volume delle zone passa al massimo [correspondente all'impostazione di tutti i regolatori delle zone (2) in posizione 6].

6.3 Gong

Azionando il tasto voce TALK sul microfono da tavolo PA-4000PTT/PA-4300PTT o sul microfono da zone PA-6000RC, prima di un annuncioc si sente il gong. Se si usano altri microfoni, il gong puo essere attivatoanche con il tasto CHIME (9).Impostare il volume del gong con il regolatore LEVEL (10).

Con il ponticello MS 1 si cambia fra un gong a 2 toni e uno a 4 toni, vedi capitolo 5.2.

6.4 Sirena di allarme

In caso di allarme, nel Campo SIREN, con uno dei due tasti (15), si cui attivare la sirena:

tasto ^ per un suono modulato tasto -^ per un suono costante.

Impostare il volume dell'allarme con il regolatore LEVEL (14).

6.5 Microfono a zone PA-6000RC

1) Per prima casa, con i tasti SPEAKER ZONES SELECTOR (57) attivare le zone di sonorizzazione alle quali è destinato l'avviso, altrimenti non è possibile nessun avviso. Per attivare tutte le zone, premere il tasto ALL CALL (58).
2) Durante l'avviso tener premuto il tasto voce TALK (55). L'amplificatore attiva le zone di sonorizzazione a seconda dell'impostazione di cui al punto 1) independentemente delle impostazioni sull'amplificatore, ed augenta al massimo il volume nelle zone [corrispondente all'impostazione di tutti i regolatori delle zone (2) in posizione 6].Dopo il gong,fare I'aviso.
3) Se si utilizes l'inserto digital-message PA1120DMT, l'avviso memorizzato cui esere chiamatoanche dal microfono a zone,se I'interruttore DIGITALMESSAGE48)si trova in posizione ON:
a) SeLECTIONARE I'avviso memorizzato con il selec-toreMESSAGE BANK (56).
b) Avviare I'avviso con il tasting/ STOP (60). Per interrompere I'avviso, premere di nuovo il tasting/ STOP.
c) Con il tasto REPEAT/ STOP (59) è possibilefare un avviso più volte. Il numero delle ripetizioni possono essere impostate sull'inserto (vedi le istruzioni dello stesso). Per interrompere l'annunci preme di nuovo il tasto REPEAT/ STOP.

N.B.:

1. L'aviso della memoria M 6 può essere Bloccato (vedi capitolo 4.1.1, punto 9). Se in questo caso l'interruttoreMESSAGE BANK si trovava in posizione 6, viene riprodotto l'aviso selezionato per ultimo.
2. Se sull' amplificatore è stato premuto per lo meno un tasto per zone (3), dopo lo sblocco del tasto voce TALK si avviaanche l'avviso scelto con il selettoreMESSAGE BANK. Se quello fatto non e

desiderato, lasciare libero o cancellare uno spazio di memorizzazione dell'inserto digital message e scegliere quello spazio con il selettoreMESSAGE BANK.

4) Le tre spie POWER, SEND e BUSy (54) offrono le seguenti informazioni:

POWER è acceso quando l'amplificatore è acceso

SEND è acceso durante un awviso detraverso il microfono o durante un awiso memorizzato

BUSY è acceso durante awisi propri e durante awisi tramite altri microfoni PA-6000RC collegati

6.6 Microfono da tavolo PA-4000PTT/PA-4300PTT

1) Se è collegato il microfono PA-4000PTT o PA-4300PTT, significhe che l'ingresso 1 è occupato. Dato che il microfono richiede una tensione phantom, occorre premere il tasto PHANTOM POWER (44) dell'ingresso 1.
2) Se, azionando il tasto voce TALK si vuole sentire il gong prima dell'avviso, portare il commutatore CHIME sul retro del microfono in posizione ON (verso il basso).
3) Portare l'interruttore PRIORITY in posizione ON, se:

1. il microfono deve avee la 2. priorita,
2. premendo il tasting voce TALK si devono attivare tutte le zone di sonorizzazione con il massimo volume [come con il tasting ALL CALL (4)],
3. devono reagire i rele prioritari collegati (vedicap. p.3.10).
   4) Per un annunció, tener premuto il tasto voce TALK ed aspettare eventualmente il gong.

7 Circuito di protezione

L'amplificatore è equipaggiato con circuiti di protezione contro sovraccarico, surriscaldamento e cortocircuito. Il finale è raffreddato da un ventilatore il cui numero di giri dipende nella temperatura del finale. Se ciononostante la temperature dovesse alzarsi troppo, l'amplificatore viene什么意思 suuto e si accende il LED rosso PROTECT (16). In questo caso portare il regolatore MASTER (17) completeness sullo zero, aspettare che il LED PROTECT si spenga e quando spegnere l'amplificatore. Eliminare la causa del guasto, per esempio:

1. In caso di sovraccarico collegare meno altoparlanti oppure, se possible, ridurre la potenza assorbita degli altoparlanti. Eventualmente usare un secondo amplificatore PA (vedi capitolo 5.3.6).
2. In caso di surriscaldamento provvedere a migliorare la circolazione dell'aria.
3. In caso di cortocircuito ad un'uscita per altoparlanti localizzare il punto del cortocircuito e eliminare il difetto.

8 Dati tecnici

Potenza nominale

Uscite audio 100V^* .. 6× 100W ma comples-sivamente non più di 240W (PA-6240) 480W (PA-6480) 600W (PA-6600)

Uscita 4 ^

PA-6240: 1×240 W
PA-6480: 1×480W
PA-6600: 1×600W

Potenza d'uscita max.

PA-6240: 340W
PA-6480: 680W
PA-6600: 850W

Fattore di distorsione: .< 1% con 1 kHz

Ingressi

Sensibilità all'ingresso/Impedenza; Contatto

MIC/LINE 1-3:2,5-300mV regolabile/5kΩ; XLR/jack6,3mm, simm.
LINE 4 e 5: 300 mV/15 kΩ; RCA, asimm.
AMP IN: 775 mV/10 kΩ; jack 6,3 mm, asimm.
PAGING IN: 250 mV/5 kΩ; simm.
Inserto d'estensione: 250mV/10kΩ; asimm.

Uscite

Altoparlanti*
Zone: 6× 100V
Uscite dirette: 1x100V,1x4Ω
PRE OUT: 775 mV/100Ω; asimm
REC: 775mV/3kΩ; asimm.

Gamma di frequenze: 55-16000Hz (-3dB)

RapportoS/R

Line: >80 dB (valutato A)
Mic: >70 dB (valutato A)

Regolazione toni

Bassi: ±10 dB/100 Hz
Acuti: ±10 dB/10kHz

Temperatura d'esercizio: 0-40°C

Alimentazione

Tensione di rete: 230V/50Hz
Potenza assorbita

PA-6240: 750 VA
PA-6480: 1500VA
PA-6600: 1700VA

Gruppo di continuità

PA-6240: 24V/20A
PA-6480:24V/40A
PA-6600: = 24V / 50A

Dimensioni (1× h× p) .. 482× 133× 352mm 3 RS (unità di altezza)

Peso

PA-6240: 17,0kg
PA-6480: 19,5kg
PA-6600: 20,0kg

• Usare o le uscite audio 100 V oppure l'uscita 4 Ω!

Con riserva di modifiche tecniche.
