MANUALE UTENTE MMX3 USB Monacor

I Prima di accendere ...

Vi auguriamo buon divertimento con il vostro nuovo apparecchio di “img Stage Line”. Leggete attentamente le istruzioni prima di mettere in funzione l’apparecchio. Solo così potete conoscere tutte le funzionalità, evitare comandi sbagliati e proteggere voi stessi e l’apparecchio da eventuali danni in seguito ad un uso improprio. Conservate le istruzioni per poterle consultare anche in futuro.

Il testo italiano inizia a pagina 16.

A pagina 2 si trovano tutti gli elementi di comando e i collegamenti.

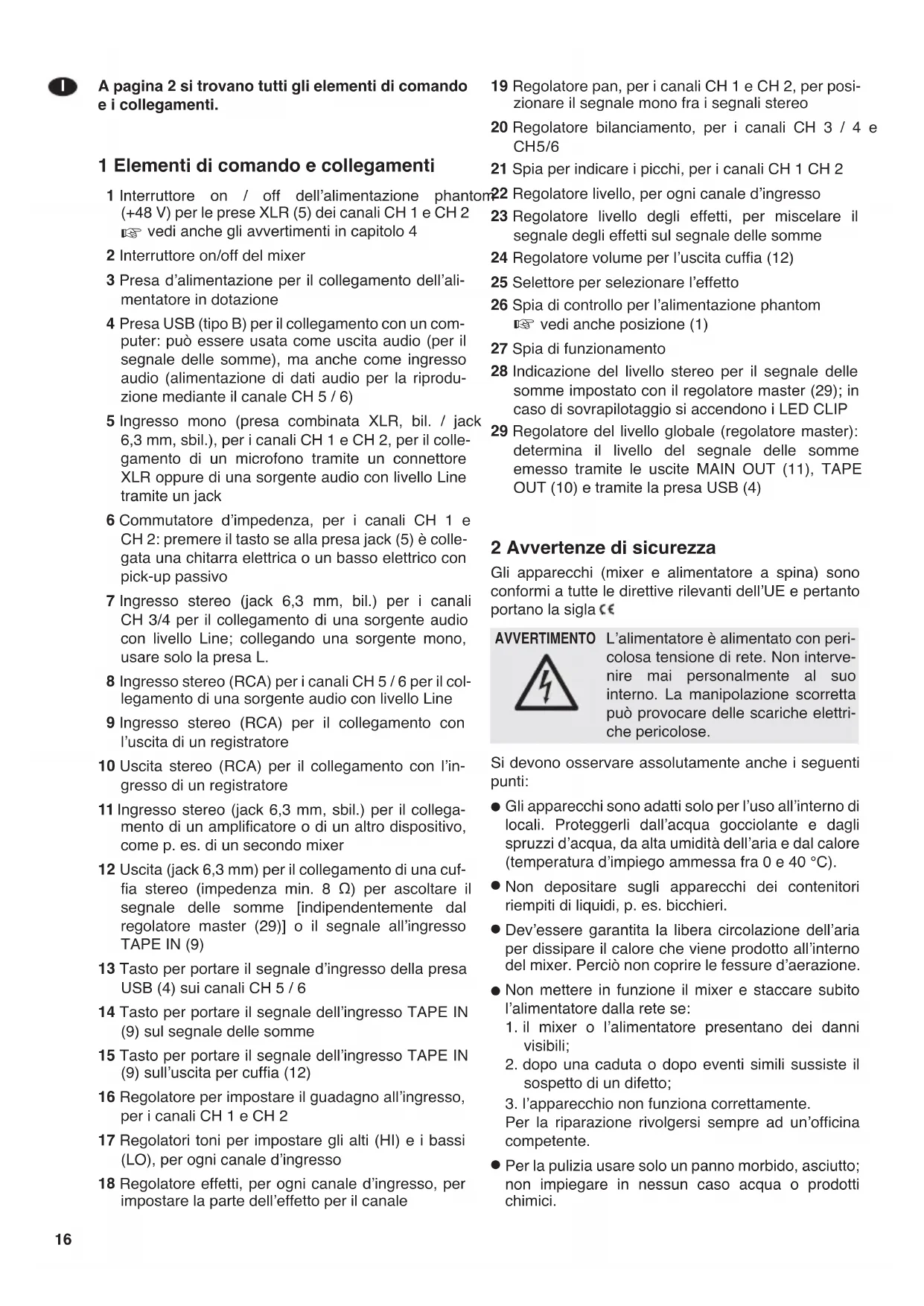

1 Elementi di comando e collegamenti

1 Interruttore on / off dell'alimentazione phantom (+48 V) per le prese XLR (5) dei canali CH 1 e CH 2 vedi anche gli avvertimenti in capitolo 4

2 Interruttore on/off del mixer

3 Presa d'alimentazione per il collegamento dell'alimentatore in dotazione

4 Presa USB (tipo B) per il collegamento con un computer: può essere usata come uscita audio (per il segnale delle somme), ma anche come ingresso audio (alimentazione di dati audio per la riproduzione mediante il canale CH 5 / 6)

5 Ingresso mono (presa combinata XLR, bil. / jack 6,3 mm, sbil.), per i canali CH 1 e CH 2, per il collegamento di un microfono tramite un connettore XLR oppure di una sorgente audio con livello Line tramite un jack

6 Commutatore d'impedenza, per i canali CH 1 e CH 2: premere il tasto se alla presa jack (5) è collegata una chitarra elettrica o un basso elettrico con pick-up passivo

7 Ingresso stereo (jack 6,3 mm, bil.) per i canali CH 3/4 per il collegamento di una sorgente audio con livello Line; collegando una sorgente mono, usare solo la presa L.

8 Ingresso stereo (RCA) per i canali CH 5 / 6 per il collegamento di una sorgente audio con livello Line

9 Ingresso stereo (RCA) per il collegamento con l'uscita di un registratore

10 Uscita stereo (RCA) per il collegamento con l'ingresso di un registratore

11 Ingresso stereo (jack 6,3 mm, sbil.) per il collegamento di un amplificatore o di un altro dispositivo, come p. es. di un secondo mixer

12 Uscita (jack 6,3 mm) per il collegamento di una cuffia stereo (impedenza min. 8 Ω) per ascoltare il segnale delle somme [indipendentemente dal regolatore master (29)] o il segnale all'ingresso TAPE IN (9)

13 Tasto per portare il segnale d'ingresso della presa USB (4) sui canali CH 5 / 6

14 Tasto per portare il segnale dell'ingresso TAPE IN (9) sul segnale delle somme

15 Tasto per portare il segnale dell'ingresso TAPE IN (9) sull'uscita per cuffia (12)

16 Regolatore per impostare il guadagno all'ingresso, per i canali CH 1 e CH 2

17 Regolatori toni per impostare gli alti (HI) e i bassi (LO), per ogni canale d'ingresso

18 Regolatore effetti, per ogni canale d'ingresso, per impostare la parte dell'effetto per il canale

19 Regolatore pan, per i canali CH 1 e CH 2, per posizionare il segnale mono fra i segnali stereo 20 Regolatore bilanciamento, per i canali CH 3 / 4 e CH5/6
21 Spia per indicare i picchi, per i canali CH 1 CH 2
22 Regolatore livello, per ogni canale d'ingresso
23 Regolatore livello degli effetti, per miscelare il segnale degli effetti sul segnale delle somme
24 Regolatore volume per l'uscita cuffia (12)
25 Selettore per selezionare l'effetto
26 Spia di controllo per l'alimentazione phantom 📋 vedi anche posizione (1)
27 Spia di funzionamento
28 Indicazione del livello stereo per il segnale delle somme impostato con il regolatore master (29); in caso di sovrapilotaggio si accendono i LED CLIP
29 Regolatore del livello globale (regolatore master): determina il livello del segnale delle somme emesso tramite le uscite MAIN OUT (11), TAPE OUT (10) e tramite la presa USB (4)

2 Avvertenze di sicurezza

Gli apparecchi (mixer e alimentatore a spina) sono conformi a tutte le direttive rilevanti dell'UE e pertanto portano la sigla €€

AVVERTIMENTO

L'alimentatore è alimentato con pericolosa tensione di rete. Non intervenire mai personalmente al suo interno. La manipolazione scorretta può provocare delle scariche elettriche pericolose.

Si devono osservare assolutamente anche i seguenti punti:

• Gli apparecchi sono adatti solo per l'uso all'interno di locali. Proteggerli dall'acqua gocciolante e dagli spruzzi d'acqua, da alta umidità dell'aria e dal calore (temperatura d'impiego ammessa fra 0 e 40 °C).
• Non depositare sugli apparecchi dei contenitori riempiti di liquidi, p. es. bicchieri.
• Dev'essere garantita la libera circolazione dell'aria per dissipare il calore che viene prodotto all'interno del mixer. Perciò non coprire le fessure d'aerazione.

• Non mettere in funzione il mixer e staccare subito l'alimentatore dalla rete se:

• il mixer o l'alimentatore presentano dei danni visibili;

• dopo una caduta o dopo eventi simili sussiste il sospetto di un difetto;
• l'apparecchio non funziona correttamente.

Per la riparazione rivolgersi sempre ad un'officina competente.

- Per la pulizia usare solo un panno morbido, asciutto; non impiegare in nessun caso acqua o prodotti chimici.

- Nel caso d'uso improprio, di collegamenti sbagliati, d'impiego scorretto o di riparazione non a regola d'arte degli apparecchi, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per gli apparecchi.

Se si desidera eliminare gli apparecchi definitivamente, consegnarli per lo smaltimento ad un'istituzione locale per il riciclaggio.

3 Possibilità d'impiego

Questo mixer audio mini con interfaccia USB e unità DSP per effetti è previsto per usi universali, p. es. per la registrazione audio sul computer. Dispone di quattro canali d'ingresso – 2 x mono, 2 x stereo – per il collegamento di microfoni (anche con alimentazione phantom) e di sorgenti audio con livelli Line (p. es. strumenti musicali, dispositivi di riproduzione). In più sono presenti contatti per un registratore e una cuffia. Il segnale stereo miscelato viene emesso tramite prese jack 6,3 mm e tramite la presa USB. La presa USB può essere usata anche come ingresso per la trasmissione di dati audio dal computer al mixer.

L'alimentazione avviene per mezzo dell'alimentatore a tensione alternata.

4 Messa in funzione

Prima di effettuare / staccare dei collegamenti e prima di ogni accensione, i regolatori delle uscite MONITOR/PHONES (24) e MASTER (29) dovrebbero essere riportati sullo "0".

1) Come sorgenti audio, ai quattro canali d'ingresso si possono collegare dei microfoni e / o sorgenti audio con livello Line (p. es. unità per effetti, strumenti musicali, dispositivi di riproduzione).

Canali mono CH 1 e CH 2:

Come ingressi (5) sono presenti delle prese combinate XLR/jack6,3mm.

- Collegare i microfoni con le prese XLR che sono cablate in modo bilanciato. Per i microfoni con alimentazione phantom, con l'interruttore PHANTOM POWER (1) si può attivare per entrambe le prese XLR un'alimentazione comune di 48 V. Se tale alimentazione è attivata (posizione dell'interruttore I = on), durante il funzionamento è accesa la spia PH. POWER +48V (26).

Attenzione! Con l'alimentazione phantom attivata non dev'essere collegato nessun microfono con uscita sbilanciata perché potrebbe subire dei danni.

Per escludere rumori di commutazione, attivare o disattivare l'alimentazione phantom solo con il mixer spento e con i regolatori delle uscite sullo "0".

- Collegare le sorgenti mono con livello Line con le prese jack che sono cablate in modo sbilanciato. A queste prese si possono collegare direttamente anche strumenti musicali ad alta impedenza (chitarra elettrica, basso elettrico): in questo caso premere il tasto per la commutazione dell'impedenza (6) del relativo canale.

Canali stereo CH 3 / 4 e CH 5 / 6:

Alle prese jack 6,3 mm (7) del canale CH 3 / 4 e alle prese RCA (8) del canale CH 5 / 6 si possono collegare delle sorgenti stereo con livello Line (L = canale sinistro, R = canale destro). Le prese del canale CH 3 / 4 sono cablate in modo bilanciato, ma per mezzo di jack a 2 poli si possono collegare anche apparecchi con uscita sbilanciata. Se al canale CH 3 / 4 si deve collegare un apparecchio mono, usare solo la presa L: il segnale mono pas- serà internamente sui canali destro e sinistro.

2) Le prese RCA TAPE possono essere sfruttate per il collegamento di un registratore stereo:

• Collegare l'uscita di riproduzione del registratore con l'ingresso TAPE IN (9).
• Collegare l'ingresso di registrazione del registratore con l'uscita TAPE OUT (10); l'uscita riceve il segnale delle somme impostato con il regolatore MASTER (29).

I contatti possono essere utilizzati anche per altri apparecchi con livello Line, p. es. è possibile collegare con TAPE IN un dispositivo di riproduzione, come i lettori CD o MP3, oppure, con TAPE OUT un amplificatore.

3) Una cuffia stereo (impedenza ≥ 8 Ω) può essere collegata con la presa jack 6,3 mm MONITOR / PHONES (12).
4) All'uscita stereo MAIN OUT (11) è disponibile il segnale delle somme impostato con il regolatore MASTER (29). Qui si può collegare p. es. un amplificatore o un secondo mixer. Le prese jack 6,3 mm sono cablate in modo sbilanciato.
5) Per l'alimentazione collegare l'alimentatore in dotazione con la presa 15 V\~ (3) e inserirlo in una presa di rete (230 V\~/ 50 Hz).

N. B.: Se per un certo periodo non si usa il mixer, staccare l'alimentatore dalla presa di rete perché consuma un po' di corrente anche con il mixer spento.

6) Per accendere il mixer, portare l'interruttore POWER (2) in posizione I. Si accende la spia di funzionamento POWER ON (27).

4.1 Funzionamento con un computer

Per il funzionamento del mixer con un computer si può usare il software audio fornito insieme al sistema operativo oppure un software audio installato successivamente. Vari programmi audio per riproduzione e registrazione sono disponibili gratuitamente in Internet.

1) Accendere il computer e collegare la presa USB (4) con una porta USB del computer usando il cavo

USB in dotazione. L'interfaccia USB del mixer viene riconosciuta dal computer come dispositivo esterno per l'input e per l'output audio, a seconda del sistema operativo p. es. come "USB Audio CODEC". I driver necessari (driver standard del sistema operativo) sono presenti sul computer.

N. B.: Se non tutti i driver richiesti si trovano sul computer, occorre installarli successivamente, p. es. tramite il CD originale del sistema operativo. Eventualmente, dopo l'installazione riavviare il computer.

2) Aprire il programma audio usato e effettuare le impostazioni necessarie per la riproduzione audio tramite il mixer oppure per la registrazione audio dal mixer (Istruzioni del programma). Quindi, il mixer può essere comandato come descritto nel capitolo 5.

Se non avviene nessuna registrazione o riproduzione audio, controllare nel pannello di controllo del computer se la porta USB è stata scelta per l'input o l'output audio.

Un consiglio: Se il mixer è collegato sia con un computer che con degli apparecchi collegati a terra tramite il loro cavo di rete (p. es. amplificatori), si possono manifestare dei ronzii dovuti a un loop di massa. Per eliminare queste interferenze, il mixer può essere collegato con il relativo apparecchio per mezzo di un disaccoppiatore di massa (p. es. FGA-102 o FGA-202 del programma di "img Stage Line").

5 Funzionamento

AVVERTIMENTO

Mai tenere molto alto il volume dell'impianto e della cuffia. A lungo andare, il volume eccessivo può procurare danni all'udito! L'orecchio si abitua agli alti volumi e dopo un certo tempo non se ne rende più conto. Perciò non aumentare il volume successivamente.

5.1 Miscelare le sorgenti audio

Le seguenti indicazioni servono solo come aiuto, dato che sono possibili anche altri modi di procedere.

1) Per prima cosa, come impostazione base

• portare tutti i regolatori GAIN (16), EQ (17), PAN (19) e BAL (20) nonché il regolatore MASTER (29) in posizione centrale
• spostare completamente a sinistra tutti i regolatori LEVEL (22) e il regolatore del livello degli effetti FX (23)
  – sbloccare il tasto ASSIGN TO MAIN (14)

2) Se i segnale all'ingresso della presa USB (4) deve essere riprodotto tramite il canale CH 5 / 6, premere il tasto USB ASSIGN TO CH 5 / 6 (13). Con il tasto premuto, il segnale all'ingresso USB e il segnale dell'ingresso CH 5 / 6 (8) occupano lo stesso canale. Perciò non usare l'ingresso CH 5 / 6, se si deve riprodurre soltanto il segnale dell'ingresso USB,

altrimenti, il canale riceve il segnale miscelato di entrambe le sorgenti.

N. B: Nel caso di registrazioni tramite la presa USB, tener presente il pericolo di feedback se il segnale di registrazione del computer viene portato sul canale CH 5 / 6 come segnale d'ingresso.

3) Per pilotare in modo ottimale un canale mono, portare un segnale audio sul canale e aprire il suo regolatore LEVEL (22) fino a metà circa. Impostare il regolatore GAIN (16) del canale in modo che con le parti più forti, i LED 0 dB dell'indicazione del livello (28) si accendono brevemente. Quindi effettuare la regolazione toni con i regolatori EQ (17): HI per gli alti, LO per i bassi. Dato che le regolazioni dei toni hanno effetto sul livello del canale occorre eventualmente correggere l'impostazione Gain.

Successivamente spostare completamente in - dietro il regolatore LEVEL e effettuare le stesse regolazioni per il secondo canale mono.

4) Per la regolazione toni di un canale stereo spostare completamente indietro i regolatori LEVEL (22) degli altri canali e aprire il regolatore LEVEL del relativo canale stereo così che i toni possano essere impostati in modo ottimale con i regolatori toni (17).
5) Se tutte le impostazioni per l'adattamento del livello e tutte le impostazioni toni sono state effettuate, con i regolatori LEVEL (22) miscelare i segnali dei canali d'ingresso come desiderato per i rispettivi volumi. I LED PK (21) dei canali mono non dovrebbero accendersi per niente o al massimo brevemente con i picchi. Se si accendono permanente-mente, ridurre il volume del canale.

Spostare sempre completamente a sinistra i regolatori LEVEL dei canali non utilizzati.

6) Per i canali mono, con i regolatori PAN (19) posizionare i segnali mono fra i segnali stereo, e con i regolatori BAL (20) impostare il bilanciamento stereo per i canali stereo.
7) Per portare il segnale dell'ingresso TAPE IN (9), p. es. registrazioni da un nastro o riproduzione di un CD, sul segnale delle somme, premere il tasto ASSIGN TO MAIN (14). Se soltanto il segnale TAPE IN deve essere portato sulla somma, chiudere completamente i regolatori LEVEL dei canali d'ingresso.

N. B.: Se una registrazione in corso tramite l'uscita TAPE OUT (10) viene nello stesso tempo riprodotta tramite l'ingresso TAPE IN, il tasto ASSIGN TO MAIN non deve essere premuto, perché altrimenti si manifesterebbe un feedback.

8) Con il regolatore MASTER (29) impostare il volume totale seguendo l'indicazione del livello (28). Di regola, con 0 dB si ottiene un pilotaggio ottimale. Se il livello d'uscita del mixer è troppo alto per l'apparecchio a valle, il segnale delle somme deve essere ridotto in corrispondenza. Se sono accese le spie rosso di sovrapilotaggio CLIP, ridurre in corrispondenza il regolatore master e / o i singoli regolatori del livello dei canali.

5.2 Aggiungere un effetto

1) Aprire il regolatore del livello degli effetti FX (23) fino a metà circa in modo che le seguenti impostazioni degli effetti siano udibili.
2) Con il selettore DSP EFFECT SELECTION (25) selezionare uno dei 16 effetti disponibili.
3) Con i regolatori a cursore FX (18) impostare per ogni canale la parte voluta dell'effetto.
4) Con il regolatore del livello degli effetti FX (23) miscelare il segnale degli effetti con l'intensità desiderata sulla somma dei segnali.

5.3 Ascolto tramite cuffia

Impostare il volume della cuffia con il regolatore MONITOR / PHONES (24), e con il tasto ASSIGN TO MONITOR (15) selezionare il segnale da ascoltare nella cuffia:

• Per ascoltare il segnale delle somme non influenzato dal regolatore MASTER (29), il tasto deve essere sbloccato.
• Per ascoltare il segnale delle prese TAPE IN (9), il tasto deve essere premuto.

6 Dati tecnici

Sensibilità all'ingresso /

Impedenza

CH 1, CH 2, XLR: .... 1 mV/ 2,2 kΩ

CH 1, CH 2, jack: ..... 5 mV/ 20 kΩ (LINE) 5mV/150kΩ(INSTR.)

CH 3 / 4: ..... 360 mV / 22 kΩ

CH 5 / 6: ..... 600 mV / 34 kΩ

TAPE IN: 100 mV / 23 kΩ

Livello d'uscita

MAIN OUT, TAPE OUT: 1,1 V (con 0 dB), max. 6,5 V

MONITOR/PHONES:.max.6,5V

Gamma di frequenze: ... 20 - 20 000 Hz

Fattore di distorsione: ... < 0,1 %

Regolatori toni

Bassi: ....±15 dB / 80 Hz

Alti: ±15 dB / 12 kHz

Impedenza cuffia: ....≥8 Ω

Interfaccia USB: ..... compatibile USB1.1, Campionamento max. 48 kHz, Latenza (conversione A/D) 0,4 ms con 44,1 kHz

Alimentazione phantom

per contatti XLR: ..... +48 V (commutabile)

Alimentazione: ..... tramite alimentatore in dotazione con 230V\~/50Hz

Temperatura d'esercizio: . 0 – 40 °C

Dimensioni: 185 × 47 × 195 mm

Peso: 1,1 kg

Sistemi operativi adatti

per funzionamento USB: . Windows 98 SE, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7, Mac OS 9.1, Mac OS X

Windows è un marchio registrato della Microsoft Corporation negli USA e in altri paesi.

Mac OS è un marchio registrato della Apple Computer, Inc. negli USA e in altri paesi.

Con riserva di modifiche tecniche.
