GEBRUIKSAANWIJZING PA6480 Monacor

Nieuwe optie voor prioriteit van de microloon vanaf serialummer ...-03

Bij alle apparaten waarvan het serienummer op "-03" eindigt, kut u de prioriteit van de ingangskanalen CH1-CH3 en van de sirene uitschakelen. Hiervoor koppelt u het apparaat los van de voedingsspanning en verwijdert u het deksel van de behuizing. Duw de schakelaar SW1 in hetchterste gedeelte van het apparaat in de stand OFF (tekening). De signalen van de kanalen CH1 - CH3 en van de sirene overstemmen dan bijvoorbeeld nicht meer de signalen van de kanalen CH4 - CH5, maar(APen er zich mee.

De mogelijkheid om aan de kanalen CH1-CH3 met de betreffende schakelaar MIC PRIORITY individuel een hogere prioriteit (3e prioriteit)!toe te wijzen, blijft hier bij ongewijzigd.

ELA-mengversterker voor 6 Zones

Deze handleiding is bedoeld voor installateurs van geluidinstallations (hoofdstuk 4 en 5) en voor gebruikers zicher specifieke vakkennis (hoofdstuk 6). Lees de handleiding grondig door, alvorens het apparatus in gebruik te nemen, en bewaar ze voor latere raadpleging.

Op de uitklapbare pagina 3 vindt u een overzicht van de bedieningselementen en de aansluitingen.

Inhoud

1 Overzicht van de bedienings elementen en aansluitingen 28

1.1 Frontpanel 28

1.2 Achterzijde 28

1.3 Commandmicrofoon PA-6000RC 29

1.4 Foutbewakingsmodule PA-6FD 29

1.5 Foutmeldingsmodule PA-6FM 29

1.6 Antiterugkoppelingsmodule PA-6FR 29

2 Veiligheidsvoorschriften 29

3 Toepassingen toebehoren 29

4 Bijkomende modules monteren 30

4.1 Aansluitmodule voor PA-6000RC. 30

4.1.1 Montage en aansluiting. 30

4.1.2 Microfoonaansluiting en basisinstelling 30

4.2 Foutbewakingsmodule PA-6FD 30

4.2.1 Montage en aansluiting. 30

4.2.2 Kalibrering. 30

4.3 Foutmeldingsmodule PA-6FM 30

4.4 Antiterugkoppelingsmodule PA-6FR 30

4.4.1 Montage en aansluiting. 30

4.4.2 Bediening 31

5 Ingebruikneming 31

5.1 Deversterker opstellen 31

5.1.1 De montage in een rack. 31

5.2 Gonggeluid en prioriteit van de plug-inmodule instellen 31

5.3 Het toestel aansluiten 31

5.3.1 Luidsprekers 31

5.3.2 Microfoons. 31

5.3.3 Tafelmicrofoon PA-4000PTT of PA-4300PTT. 31

5.3.4 Apparatuur met lijnuitgang / opnameapparaat 31

5.3.5 Een equalizer of ander apparaat tussenschakelen. 31

5.3.6 Bijkomende versterker 31

5.3.7 Telefoo-n-of nachtel. 32

5.3.8 Telefooncentrale 32

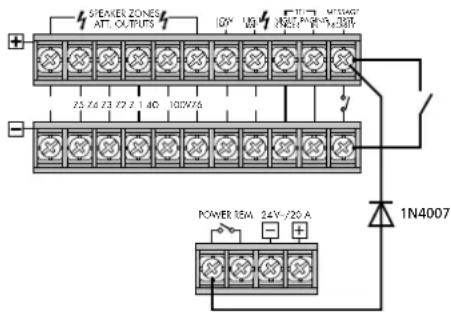

5.3.9 Schakelaar voor aankondigingen in alle zones 32

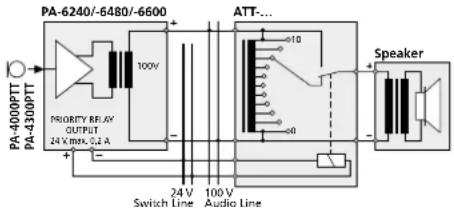

5.3.10 Noodbericht/voorangsrelais 32

5.3.11 Schakelaar voor afstandsbediend in- en uitschaken 32

5.3.12 Netvoeding en noodstroomvoeding 32

5.4 Prioriteit van de ingangssignalen vastleggen. 32

6 Bediening 32

6.1 Het volume instellen 32

6.2 PA-zones activeren 33

6.3 Gong 33

6.4 Alarmirene 33

6.5 Commandomicroloon PA-6000RC 33

6.6 Tafelmicrofoon PA-4000PTT / PA-4300PTT 33

7 Beveiligingscircuit 33

Overzichtstekening en aansluitingschema. 13

Blokdiagram. 49

1 Overzicht van de bedienings-elementen en aansluitingen

1.1 Frontpaneel

1 Afsluitplaat voor de moduleopening; hier kan een module van MONACOR worden geplaatst, bv. radio / cd-speler, geheugen voor digitale boodschappen, schakelklok
2 Draaischakelaar voor de volumeregeling van een PA-zone, telkens voor de zones 1-6
3 Toets met controle-LED voor het inschakelen van een PA-zone, telkens voor de zones 1-6
4 Toets ALL CALL met controle-LED voor het inschakelen van alle zones tegelijk en het verhogen van het geluidsvolume voor elke zone tot het maximum [onafhankelijk van de zonetoeten (3) en de zonevolumeschakelaars (2)]; het maximale geluidsvolume worden door de regelaar MASTER (17) bepaald
5 Niveau-indicatie voor de uitgangsversterker [onafhankelijk van de zonevolumeschakelaars (2)]; bij oversturing Licht de rode LED CLIP op
6 Klankregelaar, telkens voor de ingangen 1-5
7 Ingansniveauuregelaar, telkens voor de ingangen 1-5 Met de regelaar voor de ingang 1 worden ook het niveau ingesteld voor een microloon die op de jack (45) of (46) is aangesloten, en met de regelaar voor de ingang 2 het niveau voor commandomicro foons van het type PA-6000RC (aangesloten via een afzonderlijke module). Prioriteit van de ingangen 1 - 3 kunt u met de DIP-schakelaars (34) instellen.
8 Klankregelaar voor een in opening (1) geplaatst apparatus
9 Gongtoets; de gong heeft tweede prioriteit Door het omsteken van de brug MS 1 kanussen een gongsignaal van 2 en 4 tonen worden gekozen (zie hoofdstuk 5.4).
10 Volumeregelaar voor de gong
11 Volumeregelaar voor een telefoon- of nachtbel (zie ook pos. 13 en 26)
12 Volumeregelaar voor een telefoonsignaal dat via de klemmen PAGING IN (27) binnenkomt; dit signaal heeft derde prioriteit
13 Toets TEL; bij ingedrakte toets kan bv. een tele-foo-n-of nachtbel via de geluidsinstallatie wor- den beluisterd [aansluiting op klemmen NIGHT RINGER (26)]; de bel heeft de laagste prioriteit
14 Volumeregelaar voor de sirene
15 Toetsen voor de sirene; de sirene heeft vier de prioriteit

Toets \~' voor een sterker en zwakker wordende toon Toets - ' voor een gelijkmatige, permanente toon

16 LED PROTECT; light op bij overbelasting of oververhitting van de versterker
17 Regelaar MASTER voor het totale geluidsvolume
18 LED FAULT;licht op,als de foulmeldingsmodule PA-6FD (figuur 4) is gemonteerd en deze een fouit in de versterker heeft vastgesteld
19 POWER-schakelaar

Opmerking: Als er door de moodstroomeenheid een spanning van 24 V maar de aansluiting 24 V= (37) worden gestuurd, kurz u de versterker Niet uitschakelen.

20 LED STAND-BY: als de versterker aangesloten is op het elektriciteitsnet (230 V),licht de LED op bij uitgeschakelde versterker.
21 POWER-LED

1.2 Achterzijde

22 Beschermkap voor de schroefaansluitingen

Gebruik de versterker nooit zonder de beschemkap. Anders loopt bij aanraken van de aansluitingen het risico van een elektrische schok.

23 Luidsprekeraansluitingen voor luidsprekers van 100V
Let op! Elke van de zes zone-uitgangen moet een belastbaarheid van maximaal 100 W RMS hebben. De toegelaten totale belasting magECHter in geen geval worden overschreden:
PA-6240 240W RMS
PA-6480 480W RMS
PA-6600 600W RMS
24 Direkte uitgang voor een luidspreker van 4 of een luidsprekergroep van 4
De zonevolumeschakelaars (2) beinvoelden dezeuitgang nicht.
Let op! Gebruik deze uitgang alleen, wanneer de 100 V-uitgangen (23 en 25) Niet worden gebruikt. Anders worden de versterker overbelast.
25 Direkte uitgang voor luidsprekers van 100 V De zonevolumeschakelaars (2) beinvoeden deze uitgang Niet.
Let op! De totale belasting van alle aangesloten
luidsprekers mag
240 W RMS (PA-6240)
480 W RMS (PA-6480)
600 W RMS (PA-6600)
niet overschrijden.
26 Ingang voor het signalaal van een telefoon- of nachtbel; het ingangssignal activeert een oproepsignaal dat via de geluidsinstallatie te horen is (zie ook positie 11 en 13)
27 Ingang (gebalanceerd, 250mV ) voor een telefoonsignaal met lijniveau dat via de geluidsinstallatie te horen moet+zijn (zie ook positie 12)
28 Aansluiting voor een afzonderlijke schakelaar Via deze schakelaarkest u in geval van geinstalleerde module voor digitale boodschappen PA-1120DMT een opgeslagen aankondig opvragen. Tegelijk worden alle PA-zones ingeschakeld en op maximaal geluidsvolume ingesteld [zoals met de toets ALL CALL (4)].
29 Afdekplaat, worden bij het monteren van de foumteldingsmodule PA-6FM weggenomen
30 Afdekplaat, worden bij het monteren van de foutbewakingsmodule PA-6FD weggenomen
31 Afdekplaat, worden bij het monteren van een mo dule door een aansluitplaat verwangen
32 Afsuitplaat, worden bij de montage van de anti-terugkoppelingsmodule PA-6FR losgeschroefd
33 Afsluitplaat, worden bij de montage van de aansluitmodule voor de commandomicroloon PA-6000RC losgeschroefd
34 DIP-schakelaars MIC PRIORITY; in de stand ON wordt de overeenkomstige ingang (1 tot 3) van vierde maar derde prioriteit geplaatst
35 POWER-jack voor aansluiting op een stopcontact (230 V/ 50 Hz) met behulp van het bijgeleverde netsnoer
36 Aansluitingen POWER REM voor een externe schakelaar om afstandsbediend in en uit te schakelen
Opmerking: Voor de afstandsbediening mag de versterker Niet via de schakelaar POWER (19) zijn ingeschaken.
37 Aansluitingen voor een noodvoedig (= 24V)
38 Zekering voor deoodvoedig Vervang een gesmolten zekering uitsluitend door een zekering van hetzelfde type.

39 6,3 mm-jacks AMP IN en PRE OUT om een apparaatussen te schakelen,bv. equalizer; op de jack PRE OUT kan ook een tweede geluidsversterker worden aangesloten, wanner het uitgangsvermögen Niet voldoende is om bijkomende liquidsprekers te gebruiken
40 Uitgang REC voor aansluiting van een opname-apparaat Het uitgangsvolume is onafhankelijk van de regelaar MASTER (17).
41 Ingangen 4 en 5 voor apparaten met lijniveau (bv. cd-speler, tuner, mengpaneel etc.)
42 Gebalanceerde ingang via XLR / 6,3 mm-combi-jack, telkens voor de ingangen 1-3 De ingangsgevoeligheid kan met de regelaar GAIN (43)ussen microfoon-en lijniveau worden ingesteld (2,5 - 250mV)
43 Regelaar voor het instellen van de ingangsgevoeligheid, telkens voor de ingangen 1-3
44 Toets PHANTOM POWER voor het inschakelen van de voedingspanning van 12 V voor een microloon met fantoomvoeding, telkens voor de ingangen 1-3

Opgelet! Bedien de schakelaar alleen bij uittgeschakelde versterker (schakelploppen). Bij ingedrukte toets mag op de overeenkomstige ingan geen ongebalanceerde microfoon zich aangesloten, waar dat deze microfoon kan worden beschadigd.

45 Jack PA-4300PTT voor de aansluiting van een ELA-tafelmicrofoon van het type PA-4300PTT
46 Jack PA-4000PTT voor de aansluiting van een ELA-tafelmicroloon van het type PA-4000PTT
47 Schroefklemmen voor het aansluiten van een noodbericht/voorangsrelais

1.3 Commandomicroloon PA-6000RC

De commandomicrofoon is als toebehoren verkrijgbaar en behoort Niet tot de leveringsomvang van de versterker.

48 Schakelaar DIGITALMESSAGE; in de stand ON
kunt u opgeslagen aankondigingen opvragen*
49 Schakelaar TALK voor het vastleggen van de prioriteit bij gebruik van meerdere microfoons PA-6000RC

SLAVE andere microfoons die maar PRIORITY zich geschakeld, hebben voorrang

PRIORITY naar PRIORITY geschakelde microfoons hebben voorrang op microfoons die aan SLAVE zich geschakeld

50 Jack LINK voor het aansluten van een andere commandomicrofoon PA-6000RC
51 Jack OUTPUT voor het verbinden met de jack INPUT van de aansluitmodule die samen met de microfoon is geleverd
52 Ingangsjacks AUX IN voor een bijkomend audio-signal met lijniveau
53 Uitgangsnaiveauregelaar voor het microfoonsignaal en het signaal van de jacks AUX IN (52)
54 Controle-LED's POWER bedrijfsindicatie (versterker ingeschakeld)

SEND licht op, wanner u zichl iets aankondigt of wanner een opgeslagen aankondiging* wordt opgevraagd
BUSYlicht op, wanneer u zelf aankondigingen doet en bij aankondigingen via andere aangesloten microfoons PA-6000RC
55 Spraaktoets TALK
56 DraaischakelaarMESSAGE BANK voor het se lecteren van een opgeslagen aankondiging*
* Werking alleen möglich bij gemonteerde module voor digitale boodschappen PA-1120DMT

57 Toetsen Z 1 - Z 6 met controle-LED's voor het inschakelen van zones waar de aankondiging moet worden gehoord
58 Toets ALL CALL met de contrôle-LED voor het inschakelen van alle zones tegelijk [zoals de toets (4)]
59 Toets REPEAT/STOP voor de meervoudige weergave van een opgeslagen aankondiging*; eentweede koer drukken op de toets beeindigt de aankondiging
60 Toets START/ STOP voor het weergeven van een opgeslagen aankondiging*; een tweede koer drukken op de toets beindigt de aankondiging

1.4 Foutbewakingsmodule PA-6FD

De foutbewakingsmodule is als toebehoren verkrijgbaar en behoort Niet tot de leveringsomvang van de versterker. De module wordt op deplaats van de afdekplaat (30) gemonteerd.

61 Relaisuitgang voor het aansluiten van een sig- naalgever
62 Aansluitingen COM en HOT; verbind met de aansluitingen HIGH IMP (25):

COM an-, HOT an +

63 Meetpunten voor het instellen van de aan-spreekgevoeligheid
64 Regelaar voor het testgeluidsniveau van 20kHz
65 Regelaar voor de aanspreekgevoeligheid

1.5 Foutmeldingsmodule PA-6FM

De foulmeldingsmodule is als toebehoren verkrijgbaar en behoort Niet tot de leveringsomvang van de versterker. De module worden op de plaats van de afdekplaat (29) gemonteerd.

66 Relaisuitgangen voor het aansluiken van sig- naalgevers

Het relais AC spreekt aan bij afwezige netspanning, bij doorgesmolten interne netzekering of als de netschakelaar (19) Niet in de stand ON staat.

Het relais DC spreekt aan bij doorgesmolten zekering (38) voor de nooodvoeding of bij afwezigte spanning van een noodstroomeenheid op de aansluitingen DC POWER (37).

Het relais FAN spreekt aan bij defecte interne ventilator of bij Niet tot stand gebrachte aansluiting.

1.6 Antiterugkoppelingsmodule PA-6FR

De antiterugkoppelingsmodule is als toebehoren verkrijgbaar en behoort Niet tot de leveringsomvang van de versterker. De module wordt op deplaats van de afsluitplaat (32) gemonteerd.

67 Keuzeschakelaar ACTIVE

IN = freiquentieverschuiving geactiveerd OUT = geen freiquentieverschuving

68 DIP-schakelaars om de frequentieverschuiving te selecteren
69 POWER-LED: knippert, als de versterker is ingeschakeld

2 Veiligheidsvoorschriften

Het apparatus is in overeenstemming met alle relevante EU-Richtlijnen en is waarom gekenmerkt met €

WAARSCHUWING

De netspanning van het appar- raat is levensgevaarlijk. Open het apparaat Niet, en zorg dat u niets in de ventilatieope

ningen steekt! U loopt het risico van een elektrische schok.

Tijdens het gebruik staan de luidsprekeraansluitingen (23, 25) onder een levensgevaarlijke spanning tot 100V . Gebruik de versterker nooit zonder de beschemkap (22).

De in- en uitgangen mogen enkel aangesloten en gewijzigd worden, wanneer de geluidsinstallatie is uitgeschakeld.

• Het apparaat is enkel geschikt voor gebruik binnenshuis. Vermijd druip- en spatwater, uitzonderlijk warmeplaatsen enplaatsen met een hoge vochtigheid (toegestaan omgevingstemperatuurbereik: 0 - 40^ ).
• Plaats geen bekers met vloeistof zoals drinkglaze en etc. op het apparaat.

• De warmte die in het toestel ontstaat,要去 door ventilatie worden afgevoerd. Dek de ventilatieopeningen Niet af.
  Schakel het apparaat Niet in resp. trek onmiddelijk de stekker uit het stopcontact:

• wonneer het apparaat of het netsnoer zichtbaar beschadigd is,

• wanneer er een defect zou kunnen optreden nadat het appararaat bijvoorbeeld is gevallen,

• wanneeherapparaat slecht functioneert. Het apparaat moet in elk geval hersteld worden door een gekwalificeerd vakman.

• Trek de stekker nooit met het snoer uit het stopcontact, maar steeds met de stekker zich.

• Verwijder het stof met een droge, zachte doeck. Gebruik zeker geen water of chemicaliën.
  In geval van ongeoorloofd of verkeerd gebruik, verkeerde aansluiting, foutieve bediening of van herstellung door een nicht-gekwalificeerd persoon vervalt de garantie en de verantwoordelijkheid voor hieruit resulterende materièle of lichamerlijke schade.

Wonneer het apparaat definitiefuit bedrijf worden genomen, bezorg het dan voor milieuuviendelijke verworking aan een plaatselijk recyclagebedrijf.

3 Toepassingen en toebehoren

De versterker is special ontworpen voor het gebruik in geluidsinfallaties in 100 V-techniek. Hij beschikt over uitgangen in 100 V-techniek voor zes PA-zones, waarvan u het volume individuelk aunt instellen. Via drie ingangen met verschillend instelbare prioriteit kannen microfoons of apparaten met lijnuitgang worden aangesloten. Twee andere lijningangen verrolledigen de aansluitmögelijkheden.

Toebehoren
Plug-inmodules voor de uitbreidingsopening (1)
PA-1120DMT	geheugen voor digitale boodschappen met schakelklok
PA-1140RCD	radio/cd-speler
PA-1200C	schakelklok
PA-1200RDSU	AM/FM-radio metaaudio-speler
PA-tafelmicrofoons spezial voor deze versterker
PA-4000PTT	Een tafelmicrofoon(Intucht op de jackPA-4000PTT (46) aansluiten.
PA-4300PTT	U(Intucht op de jackPA-4300PTT (45) aansluiten.In totaal kuren er driePA-4300PTT-microfoons met deversterker gezruikt worden.
PA-6000RC(figuur 3)	commandomicrooon met toeeten voor het selecteren van de individuèle PA-zones;de microloon worden met eenaansluitmodule geleerde die in deversterker worden gemonteerd
Bijkomende modules
PA-6FD	Foutbewakingsmodule
PA-6FM	Foutmeldingsmodule
PA-6FR	Antiterugkoppelingsmodulevoord de ingang 1

4 Bijkomende modules monteren

WAARSCHUWING De montage van bijkomende modules mag alleen door gekwalificeerd personeel wordenuitgevoerd.Trek de netstekker uit het stopcontact, alvorens de versterker te openen. Anders loopt u het risico van een elektrische schok!

Als er een moodstroomeenheid is aangesloten, koppelt u deze van de aansluitingen 24V = (37) zodat de versterker buiten bedrijf is.

4.1 Aansluitmodule voor PA-6000RC

Voor het aansluiten van de commandomicrooon PA-6000RC (figuur 3) die als toebehoren leverbaar is, moet de aansluitmodule die met de microloon is geleverd, in de versterker worden ingebouwd.

4.1.1 Montage en aansluiting

1) Schroef het deksel van de versterker en de afsluitplaat (33) aan dechterzijde van de versterker los.
2) Steek de 3-polige leiding AS 903 van de aan-suitmodule in de jack CN 903 van de versterker -zie overzichtstekening pagina 48.
3) Plaats de module in de opening die door het wegnemen van de afsluitplaat (33) vrijkomt, en schroef ze vast.
4) Steek de zwart-rode 2-polige leiding A van de versterker in de jack CN 801 van de module. Als darüber ook de antiterugkoppelings-module PA-6FR worden gemonteerd,要去 de 2-polige leiding A in de jack CN 801 van PA-6FR en de 2-polige leiding AN 801 van de PA-6FR in de jack CN 801 van de aansluitmodule worden gestoken.
5) Steek de afgeschermde leiding AS 802 van de module in de jack AN 802 van de versterker.
6) Steek de 7-polige leiding AS 204 van de module in de jack CN 901 van de versterker.
7) Als er geen module voor digitale boodschappen PA-1120DMT is ingebouwd,bindt u de losse 10-polige leiding AS 4-1 van de module met de kabelbinders in de versterker vast.

Voer de punten 8) tot 10) alleen uit als de module voor digitale boodschappen PA-1120DMT is ingebouwd:

8) Steek de 10-polige leiding AS 4-1 van de module in de jack TO RR-100 / 600 van de module.
9) Leg met de brug MS 802 van de aansluitmodule vast of de aankondiging in het geheugen M 6 van de PA-1120DMT via de commandomicrofoon kan worden opgevraagd (stand ON) of nicht (stand OFF, fabrieksinstelling). Het geheugen M 6 kan bv. zich voorbehonden voor een automatisch alarmaankondiging die alleen via de klemmenMESSAGE FIRST PRIORITY (28) mag worden geactiveerd.
10) In de versterker plaatst u de brug MS 2 op de frontprintplaat boven de niveauregelaar (7) voor de ingang 3 in de stand "PRI TO PACK". Zo heeft het signal van de module eerste prioriteit en worden het Niet door een signal van de commandomicrofoon in volume gedempt.

4.1.2 Microfoonaansluiting en basisinstelling

1) Verbind de jack OUTPUT (51) van de microloon met de jack INPUT van de aansluitmodule. Een korte verbindingskabel worden met de microloon geleverd. De kabellengeussen versterker en microloon mag max. 1000 m bedragen. Een tweede microloon kan op de jack LINK van de module of op de jack LINK (50) van de eerste microloon worden aangesloten. Voor het aansluit en van een derde microloon verbindt u de jack OUTPUT hiervan met de jack LINK

van de tweede microfoon. Er kuren maximaal drie microfoons worden aangesloten. De kabel-lengtheussen twee microfoons mag de 100 m nicht overschrijden.

Opmerking: De XLR/6,3 mm-combi-jack (42) van de ingang 2 mag bij het aansluiuten en een PA-6000RC Niet worden gebruikt, omdat de jack parallelogeschakeld is met de ingang voor de commandmicrofoon.
2) Bij het gebruik van meerdere microfoons PA-6000RC schuift u op de microloon resp. op de microfoons die voorrang op de anderen moet(en) krijgen, de schakelaar TALK (49) in de stand PRIO RITY. Bij de overige microfoons zet u de schakelaar in de stand SLAVE. Zo isijdens een aankondiging via een microloon met voorrang een aankondiging via een microloon zichonder voorrang Niet möglichk. (Bij gegelijkwaardige microfoons heeft de eerst geactiveerde microloon voorrang.)
3) Om voor de commandomicrofoon resp. voor de commandomicrofoons tweede prioriteit te verkrij gen, moet u op de toets op de aansluit-module drukken (stand PRIORITY). Als de toets (stand SLAVE) Niet is ingedrukt, is de vierde prioriteit ingesteld. Een overzicht van alle mogelijkke prioritieren worden gevegen in hoofdstuk 5.4 "Prioriteit van de ingangssignalen vastleggen".
4) Bij gelebruik van de module voor digitale boodschappen PA-1120DMT selecteert u met de schakelaar DIGITALMESSAGE (48) of via de commandomicrofoon opgeslagen aankondigingen+kunnen worden opgevraagd (schaklaarstand ON) of geblokkeerd+zijn (stand OFF).
5) Als de ingangen op de versterker Niet volstaan, kan maar de jacks AUX IN (52) een lijnsignaal worden gestuurd (bv. van cd-speler achechtergrondmuziek). Stel het uitgangsiveau voor het microfoonsignaal en het signaal van de jacks AUX IN in met de regelaar AUDIO OUT (53).

4.2 Foutbewakingsmodule PA-6FD

De foutbewakingsmodule PA-6FD (figuur 4) die als toebehoren verwrijkjgbaar is, ward speciala voor deze versterker ontworpen. De module genereert een sinustesttoon van 20kHz die maar de versterker wordt gestuurd. Op de uitgang HIGH IMP (25) worden gecontroleerd of de testtoon aanwezig is. Bij een defect in de versterker, waar bij de testtoon Niet op de uitgang HIGH IMP aanwezig is,licht de weergave FAULT (18) op. Via een relais kunt u bovendien een signalgever activeren.

4.2.1 Montage en aansluiting

1) Koppel de versterker van het net en van de nooodvoeding.
2) Schroef het deksel van de versterker los en neem de aftuiplaat (30) weg.
3) Monteer de module PA-6FD van buitenaf op de plaats van de afsluitplaat en schroef ze vast.
4) Steek de 5-polige leiding B van de versterker in de jack CN 601 van de module, zie overzichtstekening pagina 48.
5) Verbind het negatieve contact van de aansluiting HIGH IMP (25) op de versterker met het contact COM van de schroefklem Line In (62) op de module, en verbind het pluscontact van HIGH IMP met het contact HOT van line in.
6) Steek de jumper SW 1 op de bewakingsmodule in de stand ON.
7) Wanner de module een fout registreert,licht de LED FAULT (18) op en sluiten de relaiscontacten (61).Op de contacten kunt u een signalgever aansluiten die een alarmsigmaal utstuurt. De belastbarheid van de relaiscontacten bedraagt 1 A bij max. 120V of max. = 24V
Opmerking: De relaiscontacten sluiten ook, wanneer de versterker wordenuitgeschakeld.

4.2.2 Kalibrering

De foulmeldingsmodule PA-6FM (figuur 5) die als toebehoren verwkrijgbaar is, ward special voor deze versterker ontworpen. Via drie relaisuitgangen (66) hunnen signalgevers bij volgende fouten worden geactiveerd:

De relaiscontacten AC schakelen om bij afwezigene netspanning, bij doorgesmolten interne netzekering of als de netschakelaar (19) Niet in de stand ON staat.

De relaiscontacten DC schakelen om bij doorgesmolten zekering (38) voor deoodvoedig of bij afwezigige spanning van een moodstroomeenheid op de aansluitingen DC POWER (37).

De relaiscontacten FAN schakelen om bij defecte interne ventilator of bij Niet tot stand gebrachte aansluiting.

Opmerking: Alle relaiscontacten schakelen ook om, wanneer de versterker wordenuitgeschakeld.

1) Koppel de versterker van het net en van de nooodvoeding.
2) Schroef het deksel van de versterker los en neem de asluitplaat (29) weg.
3) Monteer de module PA-6FM van buitenaf op deplaats van de afsluitplaat en schroef ze vast.
4) Steek de 6-polige leiding c van de versterker in de jack CN 5 van de module, zie overzichtstekening pagina 48.
5) Sluit de signaalgevers voor het uitsturen van een alarmsignal aan op de relaiscontacten (66). De opdruk op de module geeft de contactposition aan in geval van een fout en bij uittgeschakelde versterker. De belastbaarheid van de relaiscontacten bedraagt 1 A bij max. ~ 120 V of max. = 24V.

4.4 Antiterugkoppelingsmodule PA-6FR

De antiterugkoppelingsmodule PA-6FR (figuur 6) die als toebehoren verkrijgbaar is, ward special voor deze versterker ontworpen. Het signaal van de ingang 1 wordt over de module gestuurd, en de frequentie ervan wordt verhoogd (2,4,5 of 6Hz , instelbaar). Door de frequentie te verschuiven, realiseert u een optimale bescherming gegen akoestische terugkoppelingen.

4.4.1 Montage en aansluiting

1) Koppel de versterker van het net en van de noodvoeding.
2) Schroef het deksel van de versterker en de afsluitplaat (32) aan dechterzijde van de versterker los.
3) Plaats de module in de opening die door het wegnemen van de afsluitplaat vrijkomt, en schroef ze vast.
4) Steek de 2-polige leiding AN 702 (zwart-bruin) van de versterker in de jack CN 702 van de module, zie overzichtstekening pagina 48.

5) Steek de zwart-rode 2-polige leiding A van de versterker in de jack CN 801 van de module.
6) Als de aansluitmodule voor de commandomicrofoon PA-6000RC reeds gebruikt werk, steekt de 2-polige leiding al in de jack CN 801 van de aansluitmodule (stippelijn in de overzichtskekening pagina 48). Trek de leiding uit de aansluitmodule en steek ze in de jack CN 801 van de PA-6FR. Steek hiervoor de 2-polige leiding AN 801 van de PA-6FR in de jack CN 801 van de aansluitmodule.
7) Plaats de brug MS 401 van de versterker in de stand "FR".

4.4.2 Bediening

Plaats de schakelaar ACTIVE (67) na de ingebruikneming van de versterker in de stand IN. Geef via de ingang 1 een aankondiging door met het gewenste geluidsvolume. In de basisinstelling, met alle DIP-schakelaars (68) in de bovenste positie, bedraagt de frequentieverschuivin 2Hz . Mocht er ondanks deze frequentieverschuivin een terugkoppeling optreden, stel dan met de DIP-schakelaars een hogere frequentieverschuivin in.

5 Ingebruikneming

5.1 De versterker opstellen

De versterker is voorzien voor montage in een 19^ -rack (482 mm),aar kan ook als tafelmodel gebruikt worden. In elk geval moet de lustc door alle ventilatieopengen hunnen stromen, om voldoende ventilatie van de eindversterkers te verzekeren.

5.1.1 De montage in een rack

Voor de montage in een rack hebt u 3 HE (rackeenheden = 133mm )nodig. Om te voorkomen dat het rack topzwaar worden, dient de versterker in het onderste gedeelte van het rack gemonteerd te worden. De frontplaat alleen is Niet voldoende voor een veilige bevestiging. Het toestel moet links en rechts door rails of onderaan door een bodemplaat extra ondersteund worden.

De hete lucht die achteraan uit de versterker wordt geblazen, moet uit het rack kuren worden afgevoerd. Anders hoopt de warmte zich op in het rack, waardoor Niet enkel de versterker maar ook andere apparaten in het rack kuren worden beschadigd. Bij een onvoldoende warmteafvoer要去 in het rack een ventilator plaatsen.

5.2 Gonggeluid en prioriteit van de plug-inmodule instellen

Alvorens een module in de opening (1) te monteren, moeten beiden jumpers MS 1 (gonggeluid) en MS 2 (moduleprioriteit) worden ingesteld,zie overzichtstekening pagina 48. De toegang tot deze jumpers is afgesloten, zodra de module is gemonteerd.

1) Koppel de versterker van het net en van de nooodvoeding.
2) Schroef de afluitplaat (1) voor de module los.
3) Stel het gonggeluid in met de jumper MS 1: positie "4T": gongsignal van 4 tonen positie "2T": gongsignal van 2 tonen
4) Stel de prioriteit voor een plug-inmodule in met de jumper MS 2:

st and "SLAVE" (standaardinstelling) Het signal van de module heeft de laagste prioriteit.
st and "PRI TO PACK": Het signaal van de module heeft tweede priori-riteit. Deze instelling moet o.a. worden gese-lecteerd, wannerve da commandomicrooon PA-6000RC opgeslagen aankondigingen uit het geheugen voor digitale boodschappen PA-1120DMT要去en worden opgevraagd.

Een overzicht van alle möglichke prioriteiten wordt geveven in hoofdstuk 6.3 "Prioriteit van de ingangssignalen vastleggen".

5) Als er geen module is gemonteerd, schroeft u hetplaatje (1) opnieuw vast.

5.3 Het toestel aansluten

De in- en uitgangen mogen enkel door een gekwalificeerdevakman uitgevoerd worden en in elk geval wanner de versterker uitgeschakeld is!

Diverse aansluitingen, bv. deze voor de luid-sprekers, bevinden zich onder de beschemkap (22). Om de aansluitingen tot stand te brengen, schroeft u de kap los.

WAARSCHUWING

De versterker mag nicht zonder de beschermnkap (22) worden bediend. Immers, tijdens het bedrijf voeren de luidspreker

aansluitingen (23, 25) gevaarlijke spanningen tot 100V . Schroef de beschermkap na het aansluiten opnieuw vast, zodate de contacten nicht kuren worden aangeraakt.

5.3.1 Luidsprekers

1) Ofwel sluit u luidspeakers met 100 V-techniek voor de zes PA-zones aan op de schroefklemmen SPEAKER ZONES ATT. OUTPUTS (23).

Let op! Elke van de zes zone-uitgangen moet een belastbaarheid van maximaal 100W RMS hebben. De toegelaten totale belasting magECHter in geen geval worden overschreden:
PA-6240 240W RMS
PA-6480 480W RMS
PA-6600 600W RMS

ofwel sluit u een luidspekergroep met een totale impedantie van ten minste 4 aan op de schroefklemmen LOW IMP 4 (24) [wanner de 100 V-uitgangen (23 en 25) Niet worden gebruikt, anders geraakt de versterker overbelast]. De zonevolumeschakelaars (2) beinvloeden dezeuitgang Niet.

2) Bijkomende 100 V-luidsprekers, die onafhanke- lijk van de zonetaoetsen (3) steeds moeten zich ingeschakeld en waarvan het volume Niet mag worden verminderd met de zonevolumeschakelaars,+kunnen op de schroefklemmen HIGH IMP 100 V (25) worden aangesloten. De totale belasting van alle aangesloten luidsprekers mag het versterkervermogen beschert hier net overschrijden (zie aanwijzing "Let op!).
3) Let bij het aansluiten van de luidsprekers steeds op de juiste polariteit, d. w. z. de positieve pool van de luidspreker telkens met de bovenste klem verbinden. De positieve aansluiting van de luidsprekkerabel is altijd speciaal gemarkeerd.

5.3.2 Microfoons

Drie microfoons met een XLR- of 6,3 mm-stekker kuren op de XLR/6,3 mm-combi-jacks (42) van de ingangen 1 - 3 worden aangesloten.

1) Draai bij het aansluiten van een microloon de overeenkomstige regelaar GAIN (43) helemaal maar rechts in de stand -50
2) Bij het gebruik van een microloon met fantoomvoeding (bv. PA-4000PTT) schakelt u de voedingsspanning van 12 V in met de overeenkomstige toets PHANTOM POWER (44).

Opgelet! Bedien de schakelaar alleen bij uitgeschakelde versterker (schakelploppen). Bij ingedrukte toets mag op de overeenkomstige ingang geen ongebalanceerde microfoon zich aangesloten,Ormdatuze kan worden beschadigd.

3) Als een microfoon voorrang moet krijgen, plaatst u de overeenkomstige DIP-schakelaar MIC PRIORITY (34) in de stand ON (zie ook hoofdstuk 5.4).

Opmerkingen:

1. Als de tafelmicrofoon PA-4000PTT of PA-4300PTT wordt gebrukt, mag de ingang 1 Niet worden gebrukt, waar dat ze met de ingang (46) voor PA

4000PTT en met de ingang (45) voor PA-4300PTT parallelgeschakeld is.
2. Als er een commandomicrofoon PA-6000RC is aangesloten, mag de ingang 2 Niet worden gebruikt, ormdat deze parallel ligt met de ingang voor de PA-6000RC (via de bijbehende aan sluitmodule).

5.3.3 Tafelmicrofoon PA-4000PTT of PA-4300PTT De als afzonderlijk toebehoren leverbare tafelmicrofoons PA-4000PTT en PA-4300PTT zijn special ontworpen voor deze versterker.

1) Verbind de microfoon PA-4000PTT via zijn RJ-45-aansluiting PTT REMOTE met de aansluiting PA-4000PTT (46) op de versterker, of de microfoon PA-4300PTT via zijn aansluiting OUTPUT met de aansluiting PA-4300PTT (45) van de versterker.
2) Van het model PA-4300PTT kunnen er nog twee andere microfoons aangesloten worden: Verbind de aansluiting LINK van de eerste microfoon met de aansluiting OUTPUT van de tweede microfoon. Verbind de derde microfoon op de zelfde wijze met de tweede microfoon.
3) Druk op de toets PHANTOM POWER (44) van de ingang 1 en draai de bijbehorende regelaar GAIN (43) helemaal maar rechts in de stand -50

Aanwijzingen:

1. De ingang 1 mag nu Niet voor andere ingangssignalen gebruikt worden, maar hij parallelsgeschakeld is met de aansluitingen voor de tafelmicrofoons.
2. De microfoonkabel mag in totaal maximaal 1000 m lang zich.

5.3.4 Apparatuur met lijnuitgang / opnameapparaat

Vijf apparaten met lijniveau (bv. cd-speler, radio, mengpaneel) kann op de ingangen 1 - 5 worden aangesloten. Uitzonderingen: Gebruik ingang 1 nied als een tafelmicrofoon op de jack PA-4300PTT (45) of PA-4000PTT (46) is aangesloten, en ingang 2 nied als de commandomicrofoon PA-6000RC in bedrijf is!

Voor ache tergrundmuziek moeten de ingangen 4 en 5 [Cinch-jacks LINE IN (41)] worden gebruikt, sondern die die laagste prioriteit hebben.

1) Bij het aansluiten van de ingangen 1 - 3 via de XLR / 6,3 mm-combi-jacks (42) draait u de bijbehorende regelaar GAIN (43) helemaalaar links in de stand "10". Druk Niet op de overeenkomstige toets PHANTOM POWER (44).
Gebruik bij het aansluien van een stereoapparaat op een van de ingangen 1 - 3 een stereo-monoadapter (bv. SMC-1 van MONACOR) en een adapterkabel (bv. MCA-300 van MONACOR). Anders heffen de signalen van het stereomidden elkaar op.
2) Wenst u een van de ingangen 1 - 3 voorrang te gezven op de twee andere,plaats dan de overeenkomstige DIP-schakelaar MIC PRIORITY (34) in de stand ON. De ingangen 1 - 3 hebben steeds voorrang op de ingangen 4 en 5 (zie hoofdstuk [5,4].
3) Een geluidsopnametoestel kan op de jacks REC (40) worden aangesloten. Het volume van de opname is onafhankelijk van de regelaar MASTER (17) en van de zonevolumeschakelaars (2).

5.3.5 Een equalizer of ander apparaat tussenschakelen

Voor de externe klankregeling kunt u bv. een equalizer tussenschaken via de jacks AMP IN - PRE OUT (39): Verbind de ingang van het apparaat met de jack PRE OUT en deuitgang op de jack AMP IN.

Opmerking: In de versterker wordt het signaal onderbroken, wanneser alleen de jack AMP IN is aangeslooten of het tussengeschakelde apparaat Niet is ingeschakeld, defect is of Niet correct is aangesloten. De luidsprekers blijven dan gedempt.

5.3.6 Bijkomende versterker

Indien ermeer luidspekers nodig zichn dan toegelaten voor de versterker, is een bijkomende versterkeroodzakelijk. Verbind de ingang van de bijkomende

versterker met de jack PRE OUT (39) of REC (40). Het signaloor de bijkomende versterker wordt Niet beinvloed door de regelaar MASTER (17) of door de zonevolumeschakelaars (2).

5.3.7 Telefoo- of nachtbel

Een telefoon- of nachtbel kan zo nodig via de geluids installment werden weergegeven (bv.ijdens een nachtelijke controlleronde).

1) Stuur de stuurspanning voor de bel (bv. 8 V/50 Hz) maar de aansluitingen NIGHT RINGER (26).
2) Druk op de toets TEL (13).
3) Druk op de bel en stel met de regelaar RINGER (11) het volume in van het oproepsignaal dat door de versterker is gegeneerd.
4) Schakel de belfunctie desgewenst in of uit met de toets TEL.

Opmerking: De bel heeft de laagste prioriteit.

5.3.8 Telefoocentrale

Via de telefooncentrale kurz u aankondigingen weergeven via de geluidsinstallatie.

1) Stuur het telefoonsignaal (lijniveau) maar de klemmen PAGING IN (27).
2) Stelijdens een aankondiging het volume in met de regelaar PAGING (12).

Opmerking: Telefoonaankondigingen haben derde prioriteit.

5.3.9 Schakelaar voor aankondigingen in alle zones

Voor de bediening op afstand van de volgende functies sluit u een schakelaar aan op de klemmenMESSAGE FIRST PRIORITY (28):

1. Tegelijk worden alle PA-zones ingeschakeld en op maximaal geluidsvolume ingesteld [zoals met de toets ALL CALL (4)].
2. Bij het gebruik van de module voor digitale boodschappen PA-1120DMT worden de aankondiging van het geheugen M 6 automatisch opgevraagd. Steek jumper MS 2 hiervoor in de stand "PRI TO PACK" (zie overzichtstekening pagina [43], alvorens de module te monteren. Zo krijgt de aankondiging van het geheugen M 6 eerste prioriteit. Inplaats van de schakelaar kan ook een alarmmeldingscontact worden aangesloten, bv. voor een automatische brandalarmmelding.
3. Wenst u via de schakelaar resp. via het alarmmeldingscontact de versterker ook gelijkijdig in te schaken, sluit dan een diode van het type 1N4007 volgens figuur 7 aanussen de bovenste klemMESSAGE FIRST PRIORITY en de linker klem POWER REM.

⑦ Automatisch inschakelen van de versterker en activeren van de aankondiging M 6

5.3.10 Noodbericht/voorangsrelais

Als er:tussen de versterker en de luidsprekers geluidsvolumeregelaars metnoodbericht/voor-ransrelais (bv.serie ATT-3..PEU of ATT-5..PEU van MONACOR) juiceschakeld, dan kunt u belangrijke aankondigingen toch horen, zelfs al is het volume op "nul" ingesteld.
1) Sluit hiervoor een tafelmicrofoon PA-4000PTT of PA-4300PTT aan (hoofdstuk 5.3.3).

2) Sluit het noodbericht/voorangsrelais volgens de figuur 8 aan op de klemmen PRIORITY RELAY OUTPUT (47). De uitgang heeft een belastbaarheid van 200mA
3) Plaats de schakelaar PRIORITY op de microfoon in stand ON (aar beneden).
4) Bij het bedieren van de spreaktoets [TALK] worden de luidsprekers nu door het relais waar maximaal geluidsvolume geschakeld.

Noodbericht/voorangsrelais

5.3.11 Schakelaar voor afstandsbediend in- en uitschakelen

De versterker kan met een schakelaar die op de contacten POWER REM (36) is aangesloten, op afstand worden in- en uitgeschakeld. Daarom mag de versterker Niet met de schakelaar POWER (19) zich ingeschakeld of op eenoodvoeding zich aan gesloten.

5.3.12 Netvoeding en noodstroomvoeding

1) Ten slotte verbindt u het meegeleverde netsnoer eerst met de jack (35) en plugt u de stekker ervan in een stopcontact (230V / 50Hz)
2) Als de versterker bij een eventuele stroomuitval verdier moet werken, sluit u op de klemmen 24V = (37) eenoodvoeding van 24 V aan (bv. PA-24ESP van MONACOR). Bij een kabellenge van maximum 6 m is een dwars doorsnede van 4mm^2 vereist.

Opmerkingen:

1. Als de aansluitingen van de mood stroomeenheid onder de spanning van 24V = staan, kan de versterker met de schakelaar POWER (19) nicht worden uitgeschakeld. De versterker schakelt bij een stroomuival of in uit geschakelde toestand automatisch om maar de nooodvoeding.
2. Ook wanner de versterker is uitgeschakeld, verbruikt hij een geringe hoeveelheid stroom. Trekkaarom de netstekker uit het stopcontact en koppel de noodvoeding eventuable los, wanner u de versterker langere tijd Niet gebruikt.

5.4 Prioriteit van de ingangssignalen vastleggen

Alle ingangssignalen haben een bepaalde prioriteit toegewezen gekreten. Een signal met een hogere prioriteit overstem steeds een signal met lagere prioriteit, wonneer beiden signalen tegelijk op de versterker toekomen. Signalen met eenzelfde prioriteit worden gemengd. De volgende tabel geeft een overzicht en toont wijzigingsmogelijkheden.

Prioriteit	Signaal	Voorwaarde	Wijziging
1	Aankondiging M 6 van de module voor digitale boodschapen PA-1120DM	Jumper MS 2 op PRI TO PACK
		Schakelaar (28) gesloten
2	Tafelmicrofoon PA-4000PTT PA-4300PTT	DIP-schakelaar PRIORITY op de micro op ON	Schakelaar op OFF = vierde prioriteit2
	Commandomicrofoon PA-6000RC	Schakelaar op aansluitmodule op PRIORITY	Schakelaar op SLAVE = vierde prioriteit2
	Gong	—	—
3	Telefoncentrale op de klem (27)	—	—
4	Ingangen 1, 2 en 3	DIP-schakelaar (34) op OFF1	DIP-schakelaar op ON = derde prioriteit
	Sirene	—	—

Prioriteit	Signaal	Voorwaarde	Wijziging
5	Aanvullende modules	Jumper MS 2 op SLAVE1	Jumper MS 2 op PRI TO PACK = tweede prioriteit
	Ingangen 4 en 5	—	—
	Telefon of halten	—	—

Fabrieksinstelling
Tafelmicrofoon PA-4000PTT /PA-4300PTT gebrukt de ingang 1 en de commandomicrofoon PA-6000RC de ingang 2. Via de bijbehorende DIP-schakelaar MIC PRIORITY (34) kuren de microfoons ook op derde prioriteit worden ingesteld.

6 Bediening

Als de versterkeruitgeschakeld is en de moodstroomeenheid stuart gegen 24 V-spanning maar de aansluitingen 24V = (37),licht de LED STAND-BY (20) op.

1) Plaats eerst de vijf niveauregelaars (7) voor de ingangen 1-5 en de regelaar MASTER (17) in de stand nul, alvorens de eerste keer in te schakelen.
2) Schakel de versterker in met de schakelaar POWER (19) of met een schakelaar die op de klemmen POWER REM (36) is aangesloten. De groene LED STAND BY gaat UIT en de gele POWER-LED (21) Licht op.

6.1 Het volume instellen

1) Stel eerst het maximaal gewenste geluids volume voor aankondigingen met hoogste prioriteit in. Druk hiervoor eerst op de toets ALL CALL (4). Geef naargelang de uitrusting een aankonding door:
a) Vraag bij aanwezigeme module voor digitale boodschappen via een schakelaar op de klemmenMESSAGE FIRST PRIORITY (28) de aankondig op uit het geheugen M 6. Plaat de niveauregelaar LEVEL op de module ongeveer in de stand 7.
b) Bij een tafelmicroloon die op de jack PA4300PTT (45) of PA-4000PTT (46) is aangesloten,plaatst u de niveauregelaar (7) van de ingang 1 ongeveer in de stand 7,en geeft u een aankondiging door.
c) Bij een aanwezige commandomicroloon PA-6000RC plantaat u de niveauregelaar (7) van de ingang 2 ongeveer in de stand 7, drukt u op de toets ALL CALL (58) en geeft u een aankondiging door.
d) Bij gelebruik van een andere microfoon plaatst u de niveauregelaar (7) van de bijbehorende ingang in de stand 7, en geeft u een aankondiging door.
2) Stelijdens de aankondiging het volume in met de regelaar MASTER (17). Bij oversturinglicht in de niveau-indicatie (5) de rode LED CLIP op. In dit geval moet u het geluidsvolume met de regelaar MASTER verminderen.
3) Om het geluidsvolume voor normale aankondigingen in te stellen, moet u de toets ALL CALL opnieuw uitschaken. Druk hiervoor op alle toetsen (3) van de afzonderlijke PA-zones.
4) Geef een aankondiging door zoals beschreiben onder punt 1) b of d. Opmerkingen:

Opmerkingen:

1. Op de PA-4000PTT / PA-4300PTT planta t u de schakelaar in de bovenste stand.
2. Geef de aankondiging nied via een PA-6000RC door, odomat dit geluidsvolume onafhankelijk is van de zonevolumeschakelaars (2).
   5) Wijzig de stand van de regelaar MASTER (17) Niet, maar stelijdens de aankondiging met de overeenkomstige zonevolumeschakelaars (2) voor elke zone afzonderlijk het gewenste volume in.
   6) Stel aansluitend het geluidsvolume in voor de signalen van de overige ingangen (bv. ache tergrondmuziek) met behulp van de niveauregelaar LEVEL (7) van de betreffende ingang.

7) Stel voor elke gebruekte ingang de klank in met de betreffende regelaars "Bass" en "Treble" (6).
Stel met de regelaars PACK (8) de klank in voor een module in de opening (1).
8) Het kan eventuele nodig zich om het volume van de ingangssignalen nog een keer bij te regelen met de betreffende niveauregelaars (7).
9) Draai de niveauregelaars (7) van de ongebruekte ingangen in de nulstand.

Opmerking: Bij de ingangen 1 - 3 kutn u de ingangsgevoeligheid instellen met de regelaars GAIN (43). Als een niveauregelaar (7) heel ver open of bijna dicht moet worden gedraaid om de gewenste volumeverhouding tot de andere ingangen te verkrijgen, wijzig dan de ingangsgevoeligheid met de be treffende regelaar GAIN.

6.2 PA-zones activeren

1) Stel met de toetsen Z 1 - Z 6 (3) de zones in, waarin het geluid要去 worden verzorgd. Ter controle lichten de groene LED's van de actieve zones op.
2) Voor aankondigingen in alle zones drukt u op de toets ALL CALL (4). Tegelijkertijd wordt het geluidsvolume in die zones tot het maximum verhoogd [komt overeen met het instellen van alle zonevolumeschakelaars (2) in de stand 6].

6.3 Gong

Door bediening van de spreaktoets TALK op de tafelmicrofoon PA-4000PTT / PA-4300PTT of op de commandomicrofoon PA-6000RC weerklinkt voor elke aankondigien een gongsignal. Bij het gebruik van andere microfoons kutu het gongsignal met de toets CHIME (9) activeren. Stel het gongvolume in met de regelaar LEVEL (10).

Met de jumper MS 1 kunt u wisselenussen een gongsignal van 2 en een van 4 tonen, zie hoofdstuk 5.2.

6.4 Alarmsirene

Bij een alarm kutn u in het bedieningsveld SIREN met een van beiden toetsen (15) de sirene inschakelen:

Toets \~" voor een sterker en zwakker wordende toon Toets \~" voor een gelijkmatige, permanente toon

Stel het geluidsvolume van de alarmsirene in met de regelaar LEVEL (14).

6.5 Commandomicrofoon PA-6000RC

1) Schakel erst de PA-zones in waar de aankondiging moet worden gezhoord. Gebruik hiervoor de toetsen SPEAKER ZONES SELECTOR (57), anders is een aankondiging Niet möglichk. Om alle zones te activeren, drukt u op de toets ALL CALL (58).
2) Houd de spreaktoets TALK (55) tijdens de aankondiging ingedrukt. De versterker activeert de PA-zones volgens de selectie onder punt 1), onafhankelijk van de instelleningen op de versterker, en verhoegt het geluidsvolume in de zones tot het maximum [komt overeen met het instellenen van alle zonevolumeschakelaars (2) in de stand 6]. Geef na het gongsignal de aankondiging door.
3) Bij het gebruik van de module voor digitale boodschappen PA-1120DMT kunt u een op-geslagen aankondiging ook via de commando-microloon opvragen, wanneer de schakelaar DIGITALMESSAGE (48) in de stand ON staat:
a) Selecteer met de keuzeschakelaarMESSAGE BANK (56) de opgeslagen aankondiging.
b) Start de aankondiging met de toets START/ STOP (60). Om de aankondiging af te breken, drukt u opnieuw op de toets START/ STOP.
c) Met de toets REPEAT/ STOP (59) kan een aan-kondiging ook meerdere keren worden doorgegeven. Het aantal herhalingen konnen op de modulo worden ingesteld (zie be treffende gebruikshandleiding). Om de aankondiging

Opmerkingen:

af te breken, drukt u opnieuw op de toets REPEAT/STOP.
1. De aankondiging van het geheugen M 6 kan geblokkeerd着眼 (zie hooftdstuk [4:1], punt 9). Als in dit geval de schakelaarMESSAGE BANK in de stand 6 staat, dan worden de LASTGeseleerde aankondigering herhaald.
2. Zodra er een zonetoets (3) van de versterker is ingedrukt, wordt na het loslaten van de spreektetoets TALK meteen de aankondiging gestart die met de schakelaarMESSAGE BANK werd geseleeteerd. Mocht dit Niet gebeuren, dan moet u een geheugenplaats van de module voor digitale boodschappen vrijatelen of wissen, en deze geheugenplaats met de schakelaarMESSAGE BANK selecteren.
4) De drie LED's POWER, SEND en BUSY (54) geben volgende informatatie:
POWERlichtop bij ingeschakeldeversterker
SENDlicht op bij het doorgveen van een aankondiging via de microfoon of als er een opgeslagen aankondiging worden opgevraagd
BUSY Licht op, wanner u zelf aankondigingen doet en bij aankondigingen via andere aangesloten microfoons PA-6000RC

6.6 TafelmicrofoonPA-4000PTT/ PA-4300PTT

1) Bij aangesloten microfoon PA-4000PTT of PA-4300PTT is de ingang 1 bezet. Omdat de micro foon voor gebruik met fantoomspanning gevoed worden, houdt u de toets PHANTOM POWER (44) van de ingang 1 ingedrukt.
2) Indien u bij gelebruik van de overspraaktoets TALK een aankondiging door een gongsignal wil latent voorafgaan,plaats de schakelaar CHIME op dechterzijngaan van de microfoon dan in de stand ON (onderste stand).
3) Plaats de schakelaar PRIORITY in de stand ON, wanner:
1. de microfoon tweede prioriteit要去 krijgen
2. bij het indrukken van de spreaktoets TALK alle PA-zones moeten worden ingeschakeld en op het maximale geluidsvolume ingesteld [zoals met toets ALL CALL (4)]
3. de noodbericht /voorangsrelais要去en scha-kelen (zie hoofdstuk 5.3.19)
4) Houd voor een aankondiging de overspraaktoets TALK ingedrukt en wacht eventuele op de gong.

7 Beveiligingscircuit

De versterker is uitergerust met een beveiligingscircuit gegen overbelasting, oververhitting en kortsluiting aan de luidspekeruitgangen. De afkoeling van de eindversterker gebeurt door een ventilator, waarvan het torental worden bepaald door de temperatuur in de eindversterker. Mocht de temperatuur desondanks te hoog zijn opgelopen, dan worden de versterker gedempt enlicht de rode LED PROTECT (16). Draai de regelaar MASTER (17) in dit geval helemaal in de nulstand, wacht tot de LED PROTECT uitgaat en schakel de versterker dan uit. Verhelp de foutoorzaak, bijvoorbeeld:

1. Sluit bij een overbelasting minder luidsprekers aan of, indien möglichk, stel voor de luidsprekers een lager vermogensverbruik in. Gebruik eventueel een tweede geluidsversterker (zie hoofdstuk 5.3.6.
2. Zorg bij oververhitting voor een betere luchtcirculation.
3. Lokaliseer bij een kortsluiting aan een luidspre- keruitgang de plaats van de kortsluiting en verhelp ze.

Uitgang van 4 ^

PA-6240: 1×240W
PA-6480: 1×480W
PA-6600: 1×600W

Max. uittgangsvermogen

PA-6240: 340W
PA-6480: 680W
PA-6600: 850W

THD: < 1 % bij 1 kHz

Ingangen

Ingangsgevoeligheid/impedantie, aansluiting

MIC/LINE 1-3:	2,5-300mV
	regelbaar/5kΩ;
	XLR/6,3mm-jack
	gebalanceerd

LINE 4 en 5:	300mV/15kΩ;
	Cinch, ongebalanceerd

AMP IN:	775 mV/10kΩ;
	6,3 mm-jack, ongebal.

PAGING IN: 250mV/5kΩ; gebal.
Uitbreidingsmodule: 250mV/10kΩ; ongebalanceerd

Uitgangen

Luidsprekers*

Zones: 6 × 100V

Rechtstreekse

uitgangen: 1x100V,1x4Ω

PRE OUT: 775 mV/100Ω; ongebal.

REC: 775mV/3kΩ; ongebal.

frequeniebereik: 55-16000Hz (-3 dB)

Signaal/Ruis-verhouding

Line: >80 dB (A-gemeten)
Mic: >70 dB (A-gemeten)

Equalizer

temperatuurbereik: 0-40°C

Voedingsspanning

Netspanning: 230V/50Hz
Opgenomen vermogen

PA-6240: 750 VA
PA-6480: 1500VA
PA-6600: 1700VA

Noodvoeding

PA-6240: 24V/20A
PA-6480: = 24V / 40A
PA-6600: = 24V / 50A

Afmetingen (B× H× D) .. 482× 133× 352mm 3HE (rackeenheden)

Gewicht

PA-6240: 17,0kg
PA-6480: 19,5kg
PA-6600: 20,0kg

*Gebruik ofwel de 100 V-uitgangen of de uitgang van 4Ω!

Wijzigingen voorbehonden.
