TP 20 Tectro - Climatisation ZIBRO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatisation mobile monobloc
Marque	Zibro (Tectro)
Modèle	TP 20
Dimensions (L x H x P)	435 x 760 x 420 mm
Poids	34,2 kg
Alimentation électrique	220-240 V / 50 Hz / 1 phase
Puissance frigorifique	2000 W (EN14511)
Puissance absorbée	800 W
Courant nominal	3,6 A
Classe énergétique (EER)	B (EER 2,5)
Fluide frigorigène	R-407c / 500 g
Débit d'air max.	320 m³/h
Déshumidification max.	23 L/24h (32°C, 80% HR)
Surface recommandée	65 m³
Niveau sonore	52 dB
Fonctions	Refroidissement, déshumidification, circulation d'air
Vitesses ventilateur	3 (haute, moyenne, basse)
Plage de température	16 - 32 °C
Minuterie	Marche/Arrêt programmable de 1 à 12 heures
Filtre à air	Filtre écran lavable + filtre à charbon actif (optionnel)
Entretien	Nettoyer le filtre écran à l'aspirateur chaque semaine
Sécurité	Prise de terre obligatoire, ne pas utiliser de rallonge, protection IP20
Accessoires inclus	Tuyau d'évacuation d'air, raccords, adaptateur de fenêtre, télécommande
Garantie	24 mois

FOIRE AUX QUESTIONS - TP 20 Tectro ZIBRO

Comment utiliser la minuterie ?

Pour programmer la mise en marche ou l'arrêt, éteignez l'appareil (ou laissez-le allumé), appuyez sur la touche Timer jusqu'à ce que le voyant clignote, puis réglez l'heure (1 à 12 h) avec les boutons +/-.

Comment vider le réservoir d'eau ?

Lorsque le voyant 'Réservoir plein' s'allume, éteignez l'appareil et débranchez-le. Placez un récipient sous le bouchon d'évacuation, retirez le bouchon en caoutchouc, laissez l'eau s'écouler (environ 0,5 L), puis remettez le bouchon.

Comment nettoyer le filtre à air ?

Retirez le filtre écran et passez l'aspirateur dessus toutes les semaines. N'utilisez jamais l'appareil sans filtre.

Puis-je utiliser une rallonge ?

Non, il est interdit d'utiliser une rallonge électrique. Branchez toujours l'appareil directement sur une prise avec mise à la terre.

Que faire si le compresseur ne démarre pas ?

Le compresseur est protégé contre les redémarrages rapides : attendez 3 minutes après l'avoir éteint avant de le rallumer.

Comment utiliser la télécommande ?

Insérez deux piles AAA dans la télécommande. Dirigez-la vers le panneau de commande (fenêtre rouge) à une distance maximale de 5 m.

Quelle est la surface maximale que cet appareil peut refroidir ?

Pour le modèle TP 20, la surface recommandée est de 65 m³ (environ 22 m² avec une hauteur de plafond de 2,5 m).

Puis-je utiliser l'appareil dans une salle de bain ?

Non, l'appareil n'est pas conçu pour les environnements humides comme une salle de bain ou une douche.

Comment passer en mode déshumidification ?

Appuyez plusieurs fois sur la touche Mode jusqu'à ce que le voyant orange 'Déshumidification' s'allume. Dans ce mode, vous ne pouvez pas régler la température.

Que faire si de l'eau s'écoule de l'appareil ?

Vérifiez que le bouchon d'évacuation est bien en place. Si le réservoir est plein, videz-le comme indiqué à la question 2. En mode climatisation, assurez-vous que le tuyau d'évacuation d'air est correctement raccordé.

MODE D'EMPLOI TP 20 Tectro ZIBRO

Par mesure de sécurité, consulter attentivement ce manuel d'instructions! Les personnes qui ne sont pas familiarises avec ce manuel d'instructions, ne doivent pas utiliser ce climatiseur. Nous vous conseillons de ranger ce manuel d'instructions à un endroit sur pour pouvoir le consulter ultérieurement.

A. Ne pas utiliser de cable endommagé.
B. Ne pas serrer ou plier le cable.
C. Placer sur une surface plane.
D. Ne pas placer devant une fenetre ouverte.
E. Ne pasmettre encontact avecdes produits chimiques.
F. Ne pas placer auprès d'une source de chaleur.

G. Ne pas immerger.
H. Ne pas renverser.
I. Ne rien introduire dans l'appareil.
J. Ne pas utiliser de cable de rallonge.
K. A tenir hors de portee des enfants.
L. Ne pas réparer soi-même.

A

B

C

D

E

F

G

H

1

J

K

L

GBGENERAL SAFETY

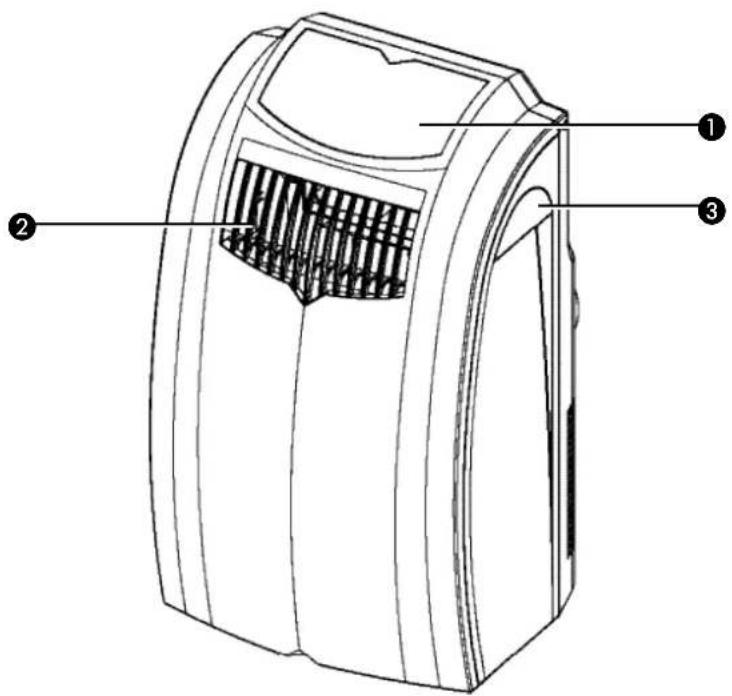

1 Panneau de commande
Grille de soufflage
3 Poignée
Roulettes

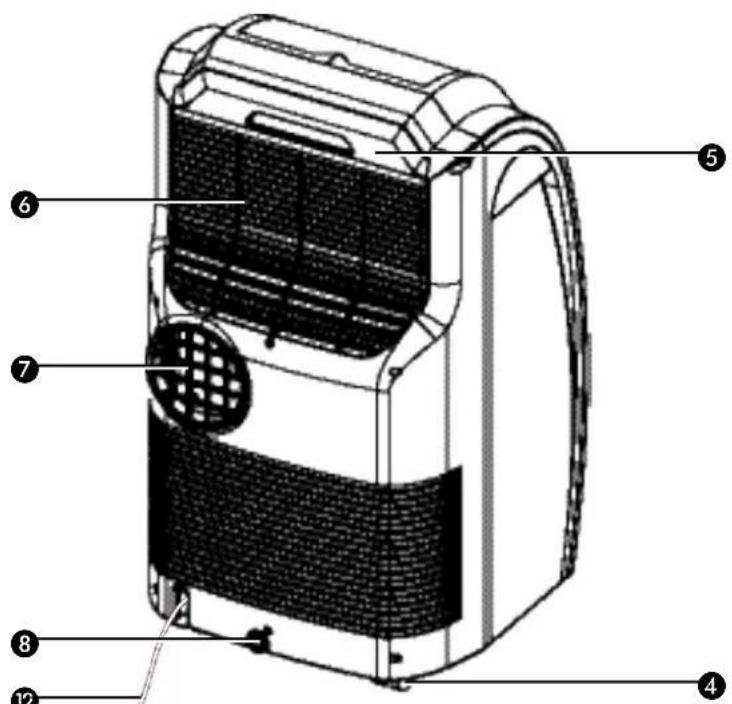

Filtre a air
Grille d'admission de l'air
Evacuation de l'air
Bouton de fermeture
Raccords
10 Serpentin d'évacuation de l'air
Raccordement de fenetre
12 Câble réseau
Commanda distance

13
TP 20 TP25
13

1. LISEZ PREALABEMENT LE MANUEL D'UTILISATION.
2. EN CAS DE Doute, CONTACTEZ VOTRE REVENDEUR.

Madame, Monsieur,

Toutes nos félicitations pour l'achat de votre climatiseur. Ce climatiseur peut non seulement

rafraîchir l'air ambient, mais il a aussi deux autres fonctions: la déshumidification et la

circulation de l'air. Le climatiseur roulant est très facile à utiliser et à déplacer. Vous venez

d'acquerir un produit de qualité dont vous pourrez profiter pendant de longues années à

condition de l'utiliser de façon adequate. C'est pourquoi nous vous invitons à dire d'abord

ce mode d'emploi, pour assurer une durée vie optimale à votre climatiseur. Nous vous

souhaitons beaucoup de fraîcheur et de comport avec votre climatiseur.

Cordiales salutations,

PVG International B.V.

Service Clients

A PRESCRIPIONS DE SECURITE

L'installation doit répondre entièrement aux réglementations, ordonnances et normes en vigueur localement. L'appareil est unconçu exclusivement pour une utilisation dans un lieu sec, à l'intérieur de la maison. Vérifiez la tension du réseau. Cet apparéil est unconçu uniquement pour une prise de courant avec mise à la terre avec une tension de raccordement de 220-240 V./50 Hz.

IMPORTANT

L'appareil DOIT toujours est branché sur une prise de terre. Si l'alimentation électrique n'est pas connectée à la terre, l'appareil ne doit absolument pas etre branché. La fiche electrique doit always be facilement accessible lorsque I'appareil est branché. Lize soigneusement ce manuel et suivez les instructions;

Avant de brancher l'appareil, vérifiez si:

• la tension de raccordement est bien la même que celle indiquée sur la plaque signalétique;
• la prise et l'approvisionnement en courant sont bien adaptés à l'appareil;
• la fiche électricne rendre bien dans la prise de contact;
• l'appareil est bien posé sur une surface plane et stable.

Si vous n'etes pas certain que tout est en ordre, faites vérifier l'installation électrique par un professionnel.

• Cét apparéil est fabriqué selon les normes de sécurité CE. Soyez cependant prudent lors de l'utilisation comme avec tout autre apparéil électrique.
• Ne jamais recouvrir la grille d'entrée et de sortie d'air.
• Videz le réservoir d'eau avant de déplacer l'appareil.
• Ne mettez jamais l'appareil en contact avec des produits chimiques.
• Ne mettez jamais l'appareil en contact avec de l'eau. Ne pas le vaporiser ni le tremper dans de l'eau.
• N'enfilez aucun objet dans les diverses ouvertures de l'appareil.
• Débranche toujours l'appareil avant d'en nettoyer ou d'en changer une piece.
• Ne branchez JAMAIS l'appareil sur une rallonge électrique. Si vous ne disposez pas de prise de courant avec mise à la terre, faites assurer l'installation par un électricien reconnu.
• Comme avec tous les apparèils électriques, soyez prudent et attentif lorsqu des enfants se trouvent pres de l'appareil.
• Si une éventuelle réparation est nécessaire, faites-la exécuter par un monteur reconnu ou par votre distributeur. Suivez les instructions d'entretien de l'appareil.
• Debranche toujours l'appareil lorsque vous ne l'utilise pas.
• Si le cordon électrique de l'appareil est endommagé, faites-le toujours changer par votre distributeur, le service après-vente ou un technicien autorisé.

ATTENTION!

• N'utilisez jamais l'appareil avec un cordon ou une fiche électrique endommage. Ne serrez jamais le cordon électrique et évitez tout contact avec des arêtes tranchantes.
• Ne jamais utiliser l'appareil dans une piece fermée hermétiquement sous risque de creer une sous pression, ce qui peut perturber le fonctionnement et la sécurité des chauffe-eaux, hottes aspirantes, jours etc.
• Le non-respect des instructions peut conduire à une annulation de la garantie de l'appareil.

B MISE EN PLACE

ATTENTION!

Avant la mise en service de votre climatisationur, celui-ci doit avoir ete en position verticale pendant au moins 2 heures.

Le climatiseur est mobile et peut aisément etre déplaced.

Si déplacement:

Veillez à ce que l'appareil soit bien en position verticale et sur un sol plat.
2 Ne pas utiliser l'appareil dans une salle de bain ou pres d'une douche, ni dans tout autre environnement humide.
Pour une bonne circulation de l'air, gardez un espace minimum de 50 cm autour de l'appareil.
4 Vissez les raccords ronds à chaque extrémité du serpentin de l'évacuation d'air en tournant dans le sens des aiguilles d'une montre.
Enfilez l'un des raccords ronds 9 à l'arrière de l'appareil 7. Fixez le deuxième raccord rond 9 sur le raccordement de fenetre 11.
Veillez à ce que le raccordement de fenêtre ①puisse partager sans entrave de la fenêtre entrouverte. Pour cela, fermez la fenêtre ou la porte au maximum.

REMARQUE

Afin d'assurer le meilleur rendement lors du fonctionnement, la partie flexible du tuyau d'échévement doit être inférieure à 1m.

La longueur de ce tuyau est calculée en fonction de la capacité de l'appareil. L'utilisation d'un autre tuyau ou d'une allonge peut entrainer des perturbations de l'appareil. L'air evacué doit pouvoir être evacué sans entraves, sinon cela pourrait provoquer une surchauffe de l'appareil. C'est pourquoi vous devez veiller à ce qu'il n'y ait pas de pliances ou de torsades dans le tuyau d'évacuation.

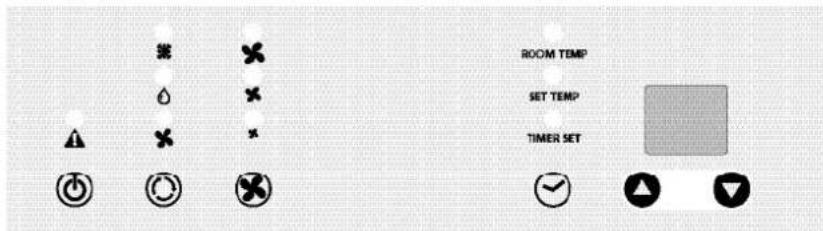

C COMMANDE

1 Branchez I'appareil.

2 Appuyez sur la toucheourmettreleclimatiseur en marche.

3Avec la touche you pouvez regler la fonction souhaitee.Appuyez plusieurs fois sur la touche sur faire defiler les fonctions de I'appareil:

• Róvidir, la lampe tímein verte s'allume.
• Dehumidification, la lampe tímoin orange s'allume.
• Célulation de l'air, la lampe témoin jaune s'allume.

REFROIDIR

Si l'appareil est regle sur cette fonction, vous avez les possibilités suivantes:

• Avec la touche voit pouvez regler la vitesse de ventilation. Appuyez plusieurs fois sur la touche pour faire defiler les différentes vitesse de ventilation de l'appareil:

-Vitiselevée
-Vittse moyenne
-Vitasse basse

• Les boutons et cus pe rmettent de regler la temperature souhaitee (entre 16^ et 32^ ). Voitre reglage s'affiche sur I'ecran de l'appareil. Lors du reglage de la temperature, la lampe temoin "set temp" s'allume. Au bout de 15 secondes, la temperature ambiente mesuree par l'appareil s'affiche et la lampe temoin "Room temp" s'allume.

L'obtention de la température souhaïée par l'appareil dépend des conditions d'environnement de la piece: Il est normal que la température ambiente reste supérieure à celle de "set temp".

DESHUMIDIFICATION

Si vous utilisez l'appareil comme déshumidificateur, ne branchez pas le serpentin d'évacuation d'air. Vous doivent alors fixer un tuyau sur l'évacuation fixe (voir chapitre G)..

Avec la fonction de déshumidification, vous pouvez utiliser la touche "Vitesse de ventilation". Celle-ci se reglera automatiquement sur 'vitesse moyenne'. Vous ne pouvez plus régler la température à l'aide des touches et.

CIRCULATION D'AIR

Avec cette fonction, l'appareil fait uniquement circuler l'air. L'air aspiré par l'appareil n'est ni refroidi ni rechauffé.

Si l'appareil est reglé sur cette fonction, vous avez les possibités suivantes:

• Avec la touche ne peut régler la vitesse de ventilation. Appuyez plusieurs fois sur la touche pour faire défiler les différentes vitesses de ventilation de l'appareil:

-Vitiselevée
-Vittise moyenne
-Vitose basse

4 Lorsque vous eteignez I'appareil, la demiere fonction utilise sera gardee en memoire.
5 Si vous le souhaitez, vous pouvez également utiliser la fonction minuterie. Celle-ci vous permet de régler la durée de fonctionnement de l'appareil à l'avance. Pour cela, procédez comme suit:

MISE EN MARCHE

Veillez à ce que l'appareil soit bien régèle sur la fonction souhaitation ,
of
- Éteignez l'appareil en appuyant sur la touche , voirlez à ce que l'appareil soit bien branché.
- Appuyez ensuite sur la touche. L'ampetémoin "Timer set" clignote.
- Programmez une heures de mise en marche (comprise entre 1 et 12 heures) à l'aide des boutons .
- L'appareil se mettra en marche des que l'heure programmée sera dépassée.

ARRÉT

• Lorsque l'appareil est en marche, appuyez sur la touche. La lampe témoin "Timer set" clignote.
• Programmez une heures d'arrêt (comprise entre 1 et 12 heures) à l'aide des boutons A.
• L'appareil s'arrête de fonctionner des que l'heure programmée sera dépassee.

REMARQUES

Pour augmenter la durée de vie du compresseur, celui-ci a été réglé de telle manière qu'il ne se met à fonctionner que trois minutes après la (re)mise en marche de l'appareil. Le système de refroidissement est mis à l'arrêt des que la temperature ambiente est plus BASSE que la valeur réglée. La ventilation continue à fonctionner à la vitesse réglée. Lorsque la température ambiente remonte audessus de la valeur réglée, le refroidissement reprend.

COMMANDE A DISTANCE

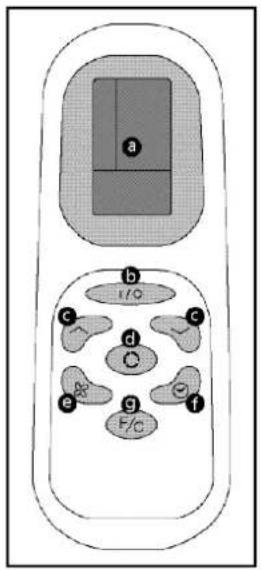

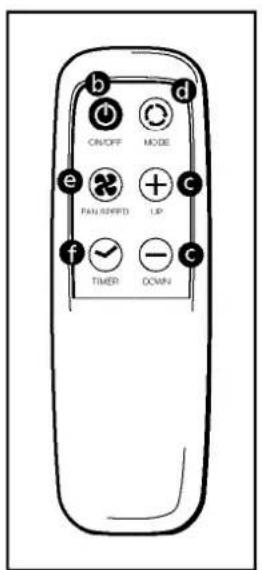

a. Écran à cristaux liquide (TP 25)
b. Bouton marche/arret
c. Boutons de réglage minuterie et thermostat
d. Suggesteur de fonction (selection A/C, Ventilateur ou Deshumidificateur)
e. Bouton de réglage de la ventilation A/C (Haute, Moyenne, Basse)
f. Bouton marche/arrêt minuterie
g. Selecteur Celsius/Fahrenheit (TP 25)

La commande à distance fonctionne en combinaison avec le panneau de commande. Orientez l'avant de la commande à distance vers la fenêtre rouge. La distance maximale au climatiseur est d'environ 5 m. Placez des piles AAA avant utilisation.

PROGRAMMATION DE LA MINUTERIE

Pour allumer la fonction de minutes, appuyez sur le bouton de la télécommande ou sur le bouton "Timer Setting" du tableau de commande.
Pour programmer la durée de fonctionnement, appuyez sur les boutons ou de la télécommande ou sur les boutons ou tabu de commande.
3 L'appareil s'eteindra automatiquement à la fin de la période可以选择.

Pour selectionner le mode de déshumidification, appuyez sur le bouton de la télécommande ou sur le bouton MODE du tableau de commande. Lorsque l'appareil est en mode de déshumidification, les boutons de température et les boutons réglant la vitesse du ventilateur ne fonctionnent pas. Le ventilateur tourne alors à vitesse moyenne.

D FILTRE A AIR

Le climatiseur est équipé d'un filtre écran qui retient les particules de grande taille représentes dans l'air.

En cas d'utilisation normale, le filtré écran doit être nettoyé à l'aspirateur toutes les semaines. Ceci pour éviter toute obturation qui générait le flux de l'air.

ATTENTION!

• Retirez le filtré à charbon actif avant de ranger l'appareil pour la saison. Installez un nouveau filtré à la nouvelle saison. Les filtres usages peuvent être jetés avec les ordures menagères non biodégradables.
• N'utilisez jamais le climatiseur sans le filtrer écran.
• L'utilisation de l'unité sans filtré à charbon actif n'endommagera pas votre climatisationur. Cependant, les micro-organismes présents dans l'air et les mauvaises odeurs ne seront pas neutralisés.
• Pour éviter tout endommagement de votre climatiseur, utilisez exclusivement les filtres de la marque Tectro.
• La gamme des filtres adaptés est disponible chez vous revendeur.

E RÉGLAGE DU FLUX D'AIR

Faire basculer pour modifier la position des lamelles horizontales.

F VIDER LE RÉSERVOIR D'EAU

Dans des conditions extrêmes, il peut être nécessaire de vider le réservoir d'eau interne. Lorsque le réservoir d'eau est plein, la lampe temoin s'allume et un bip continu se fait entendre. Le climatiseur s'arrête alors automatiquement. Pour vider le réservoir d'eau, procédez comme suit:

Ne déplacez pas l'appareil. Des mouvements brusques peuvent provoquer des fuites d'eau.
2 Eteignez d'abord l'appareil et retirez la fiche de la prise de courant.
3 Placez une casserole ou un petit recipient approprié sur le sol sous l'ouverture d'évacuation.
4 Retirez le bouchon en caoutchouc et laissez l'eau s'écouler (± 0.5L)
Replace the bouchon sur l'évacuation, rebranche l'appareil et remettez-le en marche. La lampe témoinoit maintainant être éteinte.

REMARQUE

Si vous employez l'appareil comme climatiseur, le serpentin pour l'extraction de condensation doit être raccordé.

G CONNECTER SUR UNE EVACUATION FIXE

Eteignez d'abord l'appareil et retirez la fiche de la prise de courant
2 Placez une casserole ou un petit recipient approprié sous l'évacuation d'eau pour recueillir l'eau susceptible de s'écouler.
3 Retirez le bouchon en caoutchouc de I'ecoulement 8.
4 Connectez le tuyau (0 15 mm) au système d'évacuation et adaptez sa longueur en fonction de vos besoin.
5 Orientez l'autre extrémité du tuyau d'évacuation d'eau vers un endroit approprié (bouche d'évacuation). Veillez tout particulièrement à ne pasvriller ni plier le tuyau d'évacuation. Le tuyau doit être en pente sur toute la longueur.

DÉSHUMIDIFICATION

Si le climatiseur est utilisé comme déshumidificateur, ne reliez pas le serpentin d'évacuation d'air en laissent l'air chaud returner dans la chambre. Important : Insérez le tuyau dans la sortie prévue pour l'évacuation de l'eau. Vous doivent alors diriger un tuyau d'évacuation d'eau (Ø interieur de 0,5 pouce) vers un endroit approprié.

NETTOYAGE

ATTENTION

Avant de procéder au nettoyage de l'appareil ou du filtré ou au remplacement du filtré, eteignez l'appareil avant de débrancher la prise.

Pour le nettoyage régulier de l'extérieur de l'appareil utilisez exclusivement un chiffon doux et humide.

Le filtré écran doit être nettoyé régulierement. Pour cela, utilisez un aspirateur. Voyez aussi chapitre D 'Filtre à Air'.

REMARQUE

N'utilisez jamais l'appareil sans filtré écran.

I RANGEMENT

1 Videz le réservoir a eau (voir chapitre F)
2 Nettoyez le filtré.
3 Activez pendant quelques heures l'appareil en fonction "circulation d'air", ce qui fait secher l'intérieur de l'appareil.
4 Protégez l'appareil contre la poussière et rangez-le dans un lieu sec qui n'est pas accessible aux enfants.

J

Panne Cause Solution
L'appareil ne fonctionne pas	Votre appareil n'est pas alimenté	S'assurer que l'appareil est bien brancher et qu'il y a du courant
	Témoin réservoir d'eau plein allumé	Vider le réservoir d'eau (voir chapitre F)
L'appareil ne fonctionne pas assez	Appareil exposé au soleil Tirer les rideaux
	Fenêtres et portes ouvertes, beaucoup de monde ou sources de chaleur	Fermer les portes et/ou les fenêtres, ou placer un climatiseursupplémentaire
	Filtre colmaté Nettoyer ou replacer
	Arrivée d'air ou diffuseur d'air bouché ou bloqué	Déboucher
	Température ambiente en dessous du prééglage	Régler à une autre température
L'appareil est bruyant	L'appareil n'est pas sur une surface plane	Mettre l'appareil sur une surface plane (moins de vibrations)
Le compresseur ne fonctionne pas	Protection de surchauffage actionnée	Patienter 3 minutes, jusqu'à ce que la température ait baisse et rallumer l'appareil
La commande à distance ne réagit pas	La distance est trop grande	Veillez à diriger la commande à distance vers le panneau de commande
	La commande à distance n'est pas reconnaue par le panneau de commande
	Les piles sont usées Changez les piles

N'essayez jamais de démonter ou de réparer vous-même l'appareil. Dans le cas d'une réparation hazardeuse, la garantie est annulée. Une réparation non compétente peut entraîner des dangers pour l'utilisateur de l'appareil.

Le climatiseur a une garantie de 24 mois à partir de la date d'achat. Durant cette période, tous les défauts de fabrication et de matériel sont réparés gratuitement. Le règlement est le suivant:

1. Toutes autres revendications de dommages et intérêts, dommages consécutifs inclus, seront expressément refusées.
2. La réparation ou le changement de pieces durant la période de garantie ne provoque pas un prolongement de cette même garantie.
3. La garantie n'est pas valable en cas de modification de l'appareil, d'utilisation de pieces non d'origine, ou de réparation effectuee par des hierces personnes.
4. Les pieces subissant une usure normale, comme le filtrre, ne sont pas garanties.
5. La garantie n'est valable que sur presentation de la preuve d'achat originale et datee sur laquelle aucune modification n'a ete aportee.
6. La garantie ne couvre pas les dégats causés par une utilisation ne respectant pas le mode d'emploi, ou suite à des négligences.
7. Les frais d'expédition et les risques liés à l'envoi du climatiseur ou de ses pièces sont toujours à la charge de l'acheteur.
8. Tout dégât cause par l'utilisation du climatiseur sans filtr, ou avec un filtr d'une autre marque que Tectro, n'est pas couvert par la garantie.

Pour éviter des dépenses inutiles, nous vous conseillons de toujours consulter en premier le mode d'emploi. Si celui-ci ne donne pas de résultat, vous pouvez Emmener le climatiseur à réparer chez votre distributeur.

L DONNÉES TECHNIQUES

Les valeurs sont données à titre indicatif, sous réserve de modifications

Model		TP 20 TP 25
Puisance frigorifique* W 2000 2500
EE Class*		B	B
EER*		2,5 2,5
Puisance absorbée W 800 1000
Consomm. de courant A 3,6 4,5
Tension de raccordement	V/Hz/PH	220 - 240 / 50 / 1
Déplacement d'air max.	m³/h	320	360
Déshumidification max. **	L/24h	23	28
Surface pièce	m³	65	85
Compresseur model		rotatif
Fluide réfrigérant	type/gr	R-407c / 500	R-407c / 600
Thermostat	°C	16 - 32
Vitesses ventilateur		3
Niveau sonore	dB	52
Dimensions (l x h x p)	mm	435 x 760 x 420
Poids	kg	34,2
Unit protection		IP 20
Filtre à charbon actif		oui	oui

* Conforme a la norme EN14511
** Deshumidificacion, 32^ 80% HR

Ne pas jeter vos apparéils électriques avec vos ordures menagères. Prière de les déposer dans les lieux de dépôt prévus à cet effet. Pour tout information concernant le recyclage, merci de vous informer auprès de votre distributeur ou des autorités locales.

IMPORTANT COMPONENTS
