BRUGSANVISNING TP 20 Tectro ZIBRO

1 0 02 ALLGEMEINE SICHERHEIT Aus Sicherheitsgründen bitten wir Sie, die Bedienungsanleitung vor Inbetriebnahme sorgfältig zu lesen! Personen, die mit der Bedienungsanleitung nicht vertraut sind, dür- fen das Gerät nicht bedienen. 6 SIKKERHED GENERELT Læs denne brugsanvisning grundigt igennem af hensyn til sikkerheden! Personer, som ikke er fortrolige med brugsanvisningens indhold, må ikke anvende dette klimaanlæg. Vi anbefaler, at De gemmer denne brugsanvisning et sikkert sted med henblik på sene- re brug.

J. No utilizar cable de extensión. K. Poner fuera del alcance de los niños. L. No hacer reparaciones. A. Brug ikke beskadigede kabler. B. Kabel må ikke sættes i klemme eller knækkes. C. Anbringes på et plant gulv. D. Må ikke anbringes ved et åbent vindue. E. Må ikke komme i kontakt med kemikalier. F. Må ikke anbringes ved en varmekilde. G. Må ikke sænkes ned i vand. H. Pas på med at spilde.

I. Der må ikke stikkes noget ind i apparatet.

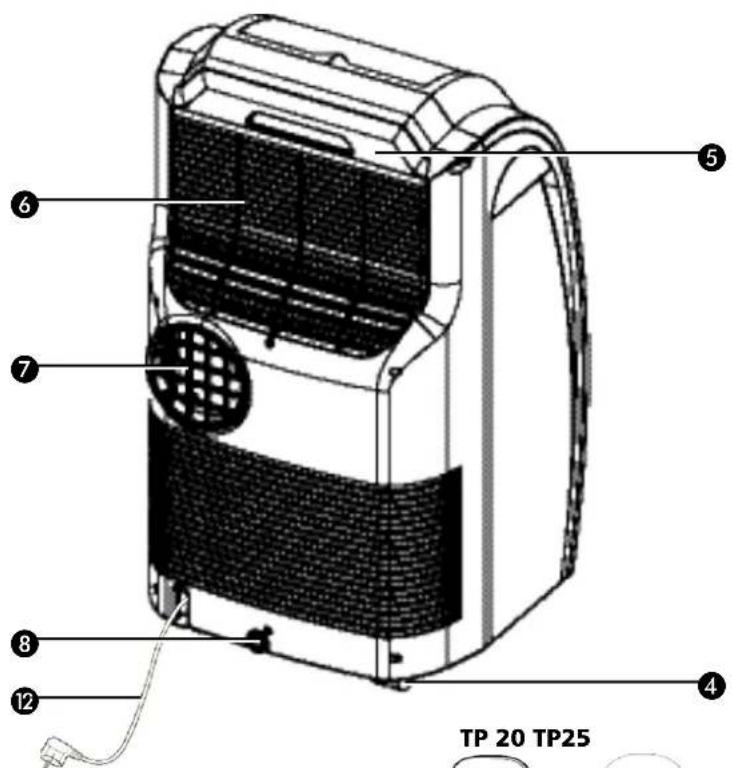

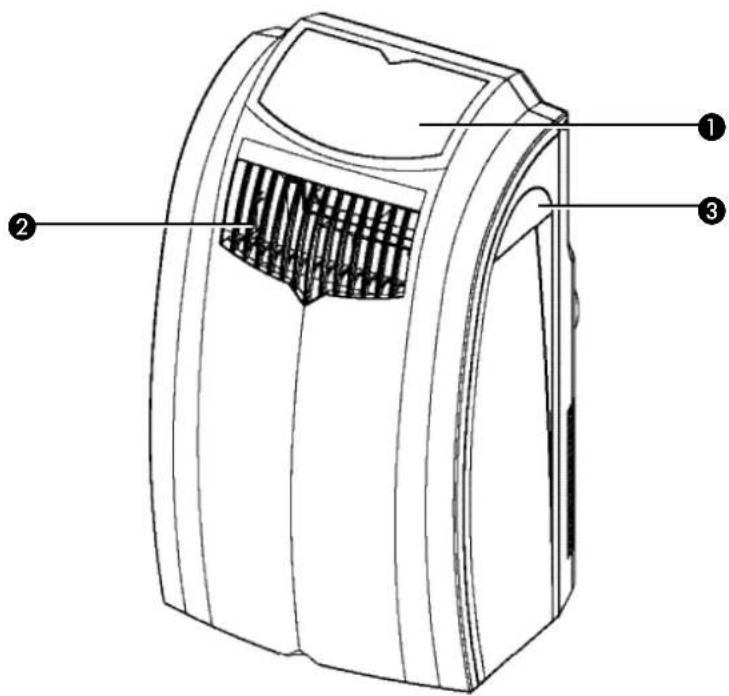

Betjeningspanel Udblæsningsrist Håndgreb Hjul Luftfilter Luftindtagsrist Luftafkast Lukningshæte Forbindelsesstykker Luftafledningsslange Vinduesudledning Ledning Fjernbetjening

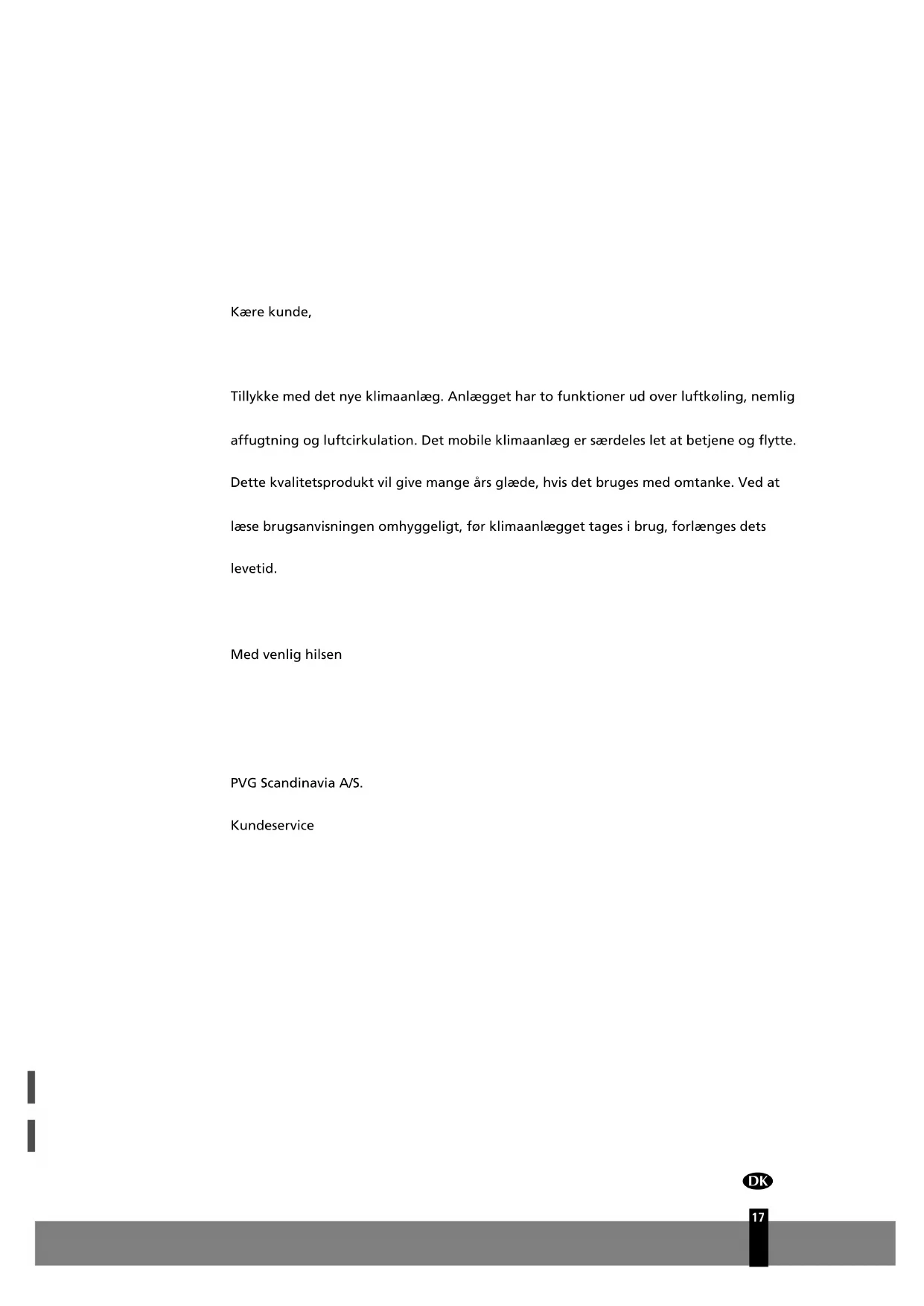

Kære kunde, Tillykke med det nye klimaanlæg. Anlægget har to funktioner ud over luftkøling, nemlig affugtning og luftcirkulation. Det mobile klimaanlæg er særdeles let at betjene og flytte. Dette kvalitetsprodukt vil give mange års glæde, hvis det bruges med omtanke. Ved at læse brugsanvisningen omhyggeligt, før klimaanlægget tages i brug, forlænges dets levetid. Med venlig hilsen PVG Scandinavia A/S. KundeserviceA S I K K E R H E D S F O R S K R I F T E R Installationen skal være udført helt i overensstemmelse med lokalt gældende f o r s k r i f t e r, bestemmelser og standard e r. Apparatet er kun beregnet til indendørs brug på tørre steder. Kontroller netspændingen. Dette apparat er kun egnet til en effektivt jordet stikkontakt, tilslutningsspænding 220-240 V./ 50 Hz. Inden apparatet tilsluttes, skal man kontrollere, at:

• tilslutningsspændingen er i overensstemmelse med den spænding, der er angivet på typepladen;

• apparatet står på et stabilt og plant gulv. Bed en autoriseret elektriker om at kontro l l e re den elektriske installation, hvis De ikke er sikker på, at alt er i orden.

• Dette apparat er fremstillet ifølge CE sikkerh e d s s t a n d a r d e r. Som ved alle andre elektriske apparater skal man alligevel udvise forsigtighed.

• Luftindtags- og udblæsningsristen må aldrig dækkes til.

• Tøm vandbeholderen, før De flytter apparatet.

• Apparatet må aldrig komme i kontakt med kemikalier.

• Apparatet må aldrig komme i kontakt med vand, sprøjtes på med vand eller sænkes ned i vand.

• Der må ikke stikkes genstande ind i apparatets åbninger.

• Tag altid stikket ud af stikkontakten, før apparatet eller en del af apparatet skal rengøres eller udskiftes.

• Tilslut ALDRIG apparatet med en forlængerledning. Hvis der ikke fore f i n d e s en egnet effektivt jordet stikkontakt, skal De lade sådan en installere af en autoriseret elektriker.

• I lighed med alle andre elektriske apparater skal man af sikkerh e d s g r u n d e altid være forsigtig, hvis børn opholder sig i nærheden af dette apparat.

• Lad altid eventuelle reparationer udføre af en autoriseret servicemontør eller Deres leverandør. Følg vedligeholdelsesanvisningerne.

• Tag altid apparatets stik ud af stikkontakten, når apparatet ikke er i brug.

• En beskadiget netledning må kun udskiftes af leverandøren eller en autoriseret person hhv. kundeservice.

V I G T I G T Apparatet SKAL altid være tilsluttet til en effektivt jordet stikkontakt. Hvis strømforsyningen ikke er effektivt jordet, må De under ingen omstændigheder tilslutte apparatet. Stikket skal altid være lettilgængeligt, når apparatet er tilsluttet. Læs denne brugsanvisning grundigt igennem og følg anvisningerne heri;

I N S TA L L AT I O N Apparatet er flytbar og kan nemt flyttes til et andet rum. Vær i den forbindelse opmærksom på: Sørg for, at apparatet står lodret og på en plan overflade. Apparatet må ikke bruges på badeværelset, i bru s e ren eller i andre fugtige omgivelser. For at få en god luftcirkulation må der ikke stå ting tættere end 50 cm på apparatet. Sæt begge luftudledningsslangens J ender ind i de runde forbindelses- stykker 9. Drej dem mod uret på slangen. Sæt ét rundt forbindelsesstykke 9 på bagsiden af apparatet 7. Sæt det andet runde forbindelsesstykke 9 på vinduesudledningen K. S ø r g for, at vinduesudledningen K er helt åben hele vejen ud. Luk i den forbindelse vinduet eller døren så meget som muligt.

B E M Æ R K N I N G Den fleksible luftafledningsslange skal være mindre end en meter lang, mens apperatet er tændt. Denne slanges længde er beregnet på apparatets kapacitet. Brugen af en anden slange eller af en anden forlængerslange kan forårsage fejl på apparatet. Den bortledte luft skal kunne forsvinde uhindret, idet det ellers kan medføre, at apparatet overophedes. Sørg derfor for, at der ikke er knæk eller snoninger på luftafledningsslangen.

N B ! Før Deres klimaanlæg tages i brug, skal det stå lodret på gulvet i mindst to timer.

• Brug aldrig apparatet, hvis netledningen eller stikket er beskadigede. Ledningen må aldrig sættes i klemme og kontakt med skarpe kanter skal undgås.

• Værelset hvor apparat bruges i, må aldrig lukkes helt, så at der ikke er ventilation for at undgå undertryk i værelset. Undertryk kan forstyrre driftssikkerheden af vandvarmere, emhætter, ovne eller lignende.

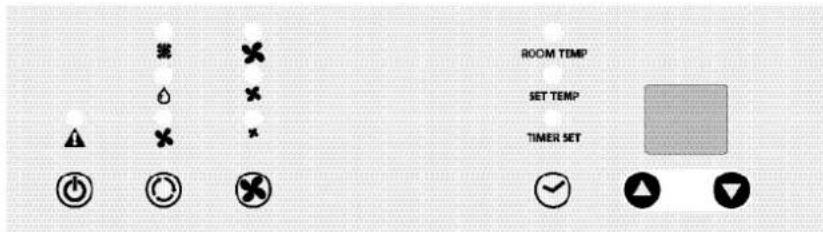

• Hvis anvisningerne ikke følges, kan dette medføre at garantien på apparatet bortfalder.C B E T J E N I N G Stik stikket i stikkontakten. Tryk på -tasten for at tænde for airconditioneren. Med -tasten kan du indstille den ønskede funktion. Ved at trykke på - tasten springer apparatets funktion som følger:

• Afkøling, den grønne lampe begynder at lyse.

• Affugtning, den orange lampe begynder at lyse.

• Luftcirkulation, den gule lampe begynder at lyse. AFKØLING Når apparatet er indstillet i denne funktion, kan du udføre følgende handlinger:

• Med -tasten kan du indstille den ønskede ventilatorhastighed. Ved at trykke på -tasten springer ventilatorhastigheden som følger: - Højeste hastighed. - Mellemste hastighed - Laveste hastighed

• Med knapperne og indstilles den ønskede temperatur (mellem 16°C og 32°C). Displayet viser denne indstilling. Mens temperature n indstilles, begynder lampen “set temp” at lyse. Efter 15 sekunder vil den målte stuetemperatur komme frem på displayet. Lampen “Room temp” vil begynde at lyse. AFFUGTNING Hvis apparatet kun skal bruges som aff u g t e r, skal luftudledningsslangen ikke sættes på, og den varme luft skal i stedet strømme tilbage i det lokale, som skal affugtes. Du skal imidlertid sætte en vandslange på aftapningsstudsen. Ved brug af affugtningsfunktionen kan du ikke gøre brug af - t a s t e n : “ Ve n t i l a t o r hastighed”. Den vil automatisk stå på ”Mellemste hastighed”. Du kan heller ikke længere indstille temperaturen med knapperne og .

Det afhænger af omgivelsesforholdene, om den ønskede temperatur reelt opnås. Det er almindeligt, hvis stuetemperaturen bliver over “set temp”.

LUFTCIRKULATION I denne funktion vil apparatet kun cirkulere luften. Den indkommende luft bliver altså ikke afkølet eller affugtet. Når apparatet er indstillet i denne funktion, kan du udføre følgende handlinger:

• Med -tasten kan du indstille den ønskede ventilatorhastighed. Ved at trykke på -tasten springer ventilatorhastigheden som følger: - Højeste hastighed. - Mellemste hastighed - Laveste hastighed Når apparatet slukkes, vil den senest indstillede funktion blive gemt. S å f r emt det ønskes, kan du gøre brug af timerfunktionen. Med denne funktion kan du tænde eller slukke apparatet på et forud indstillet tidspunkt. Gå som følger til værks: TÆND

• Sørg for, at apparatet står i den rigtige funktion , of .

• Sluk apparatet ved at trykke på -tasten. Sørg for, at stikket sidder godt i stikkontakten.

• Tryk på -tasten. Lampen “Timer set” vil begynde at blinke.

• Indstil nu med knapperne og et tidspunkt mellem kl. 1 og 12.

• Når den indstillede tid er udløbet, vil apparatet blive tændt. SLUK

• Mens apparatet er i gang, skal du trykke på -tasten. Lampen “Ti m e r set” begynder at blinke.

• Indstil nu med knapperne og et tidspunkt mellem kl. 1 og 12.

• Når den indstillede tid er udløbet, vil apparatet blive slukket.

B E M Æ R K N I N G E R ! For at forlænge kompressorens levetid er denne indstillet således, at den først går i gang tre minutter efter, at apparatet er blevet tændt (igen). Kølesystemet slukkes, så snart omgivelsestemperaturen er lavere end den indstillede værdi. Ventilationen virker fortsat på den indstillede hastighed. Når omgivelsestemperaturen igen overstiger den indstillede værdi, genoptages kølingen.FJERNBETJENING a. LCD-skærm (TP 25) b. Tænd/sluk-knap c. Timer- og termostatindstillingsknapper d. Modusknap (vælg Aircondition, Ventilator eller Affugter) e. Aircondition og ventilatorhastighedsknap (Høj, Medium, Lav) f. Timer ON / OFF-knap g. Celsius / Fahrenheit-vælger (TP 25) F j e r nbetjeningen virker sammen med betjeningspanelet. Ret fjern b e t j e n i n g e n s forside mod det røde vindue. Den maksimale afstand til klimaanlægget er ca. 5 m. Sæt AAA batterier i før brugen.

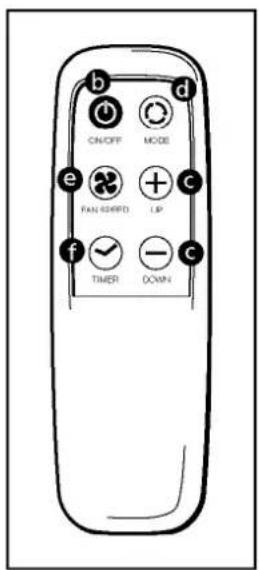

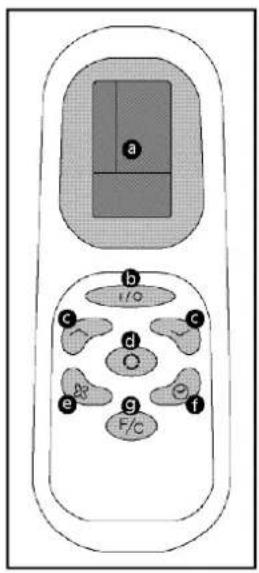

Tryk på knappen på fjernbetjeningen eller på MODE-knappen på betjeningspanelet for at vælge aff u g t e ren. Når aff u g t e r en er sat til, fungere r t e m p e r a t u r k n a p p e r ne og ventilatorh a s t i g h e d s k n a p p e r ne ikke, og ventilatore n kører på medium hastighed. A ff u g t e r - i n d i k a t o r en lyser konstant, mens apparatet aff u g t e r. Husk, at udstødningsslangen ikke behøver at bruges under affugtning.

L U F T F I LT E R A i r c o n d i t i o n e ren er udstyret med et gazefilter, som hindrer større støvpartikler i at komme ind i apparatet. G a z e f i l t e r et skal ved normalt brug re n g ø r es hver anden uge med en støvsuger. Det skal gøres for at undgå, at luftstrømmen stoppes.

TØMNING AF VA N D B E H O L D E R Under ekstreme forhold kan det være nødvendigt at tømme den intern e vandbeholder. Når vandbeholderen er fuld, begynder den lampe at lyse, og du hører en uafbrudt hyletone. Airconditioneren slukkes automatisk. Gør som følger, når du skal tømme vandbeholderen: Flyt ikke apparatet. Voldsomme bevægelser kan give vandlækage. Først skal apparatet slukkes, og stikket skal tages ud af stikkontakten. Læg en lille potte eller en passende lille bakke på jorden under udlednings- åbningen. Tag gummiproppen 8 op af udledningen og lad vandet løbe ud (± 0,5 L). Sæt proppen 8 tilbage i udledningen, stik stikket i stikkontakten og tænd for apparatet. Kontrollampen skal nu være slukket.

B E M Æ R K N I N G Ved benyttelse som klimaanlæg bliver kondensvandet under normale omstændigheder afledt gennem luftafledningsslangen.

• Fjern det Aktive kulfilter før opbevaring efter sæsonen, og sæt nye filtre i ved hver sæsons begyndelse. Det gamle filter kan smides i en ‘beholder til ikke-biologisk affald’.

• Airconditioning-anlægget må aldrig bruges uden gazefilteret.

• Det skader ikke airconditioning-anlægget at bruge det uden aktivt kulfilter. I så fald bliver svævende mikro-organismer ikke neutraliseret, og ubehagelig lugt fjernes ikke.

• Brug kun de dertil egnede Tectro-filtre. Dermed undgås skader på dit airconditioning-anlæg

• Filterpakken til anlægget fås hos din forhandler.G

TILSLUTNING TIL ET FAST UDLØB

Sluk først apparatet og tag stikket ud af stikkontakten. Sæt en lille potte eller en passende lille bakke under vandudledningen for at opfange eventuelt vand, der løber ud. Tag gummiproppen 8 ud af udløbet. Sæt en passende afløbsslange på afløbet, og hvis der er behov for det kan afløbsslangen forlænges. Den anden ende af vandudledningsslangen skal løbe til et egnet sted (kloak). Vær her især opmærksom på, at udledningsslangen ikke er drejet eller har knæk. Slangen skal anbringes skrånende i hele dens længde. AFFUGTNING Hvis apparatet næsten udelukkende bruges som aff u g t e r, skal luftaflednings- slangen ikke sættes på, og den varme luft skal strømme tilbage til det lokale, som skal affugtes. For at gøre det nemmere og for at få en bedre virkning skal slangen anbringes på et fast udløb. De bør isættes en vandudledningsslange (ø 0,5 tommer indvendig), der leder vandet til et egnet sted.

V E D L I G E H O L D E L S E B r ug kun en blød fugtig klud i forbindelse med jævnlig rengøring af apparatets yderside. S k æ r m f i l t e ret skal re n g ø res jævnligt. Brug i den forbindelse en støvsuger. Se også kapitel D “Luftfilter”.

B E M Æ R K N I N G Apparatet må aldrig bruges uden skærmfilter.

O P B E VA R I N G Tøm vandbeholderen (se F). Gør filteret rent. Stil apparatet i ventilatorposition i et par timer på en solrig dag, så de interne dele kan blive helt tørre. Hæng kablet op, beskyt det imod støv og opbevar det et tørt sted uden for børns rækkevidde.

F E J L Forsøg aldrig selv at skille apparatet ad eller re p a r e r e det. Ved usagkyndig reparation bortfalder garantien. Usagkyndig reparation kan være risikabelt for brugeren af apparatet. Problem Årsag Løsning Apparatet får ingen “strøm” spænding Stik apparatet i en stikkontakt, som er under spænding Pæren ”Beholder fuld” lyser Vandbeholderen tømmes (se F) Står i sollys Træk gardinerne for Vinduer eller døre er åbne, der er mange mennesker eller varmekilder i lokalet Luk vinduer og/eller døre eller anbring en ekstra airconditioner Filter er beskidt Rengør eller udskift Lufttilførslen eller luftudblæsningen er tilstoppet Fjern blokeringen Stuetemperaturen er lavere end den indstillede værdi Indstil en anden temperatur Apparatet larmer Apparatet står ikke på et plant gulv Stil apparatet på et plant gulv (mindre vibration) Kompressoren virker ikke Overophedningsbeskyttelsen er trådt i kraft Vent i tre minutter, indtil temperaturen er faldet, og tænd apparatet igen Afstanden er for stor Fjernbetjeningen ses ikke af betjeningspanelet Batterierne er tomme Sæt nye batterier i Apparatet virker ikke tilfredsstillende Apparatet virker ikke Fjernbetjeningen reagerer ikke Sørg for at fjernbetjeningen er rettet mod betjeningspaneletK G A R A N T I B E S T E M M E L S E R Der er 2 års garanti på klimaanlægget. Perioden indledes på købsdagen. Alle materiale- og produktionsfejl vil blive re p a r e r et eller udskiftet gratis inden for denne periode. Følgende regler gælder:

1. Vi tilbageviser udtrykkelig alle yderligere erstatningskrav, herunder krav om

indirekte skade/følgeskade.

2. Reparationer og udskiftning af komponenter inden for garantiperioden vil

ikke medføre en forlængelse af garantien.

3. Garantien dækker ikke, hvis der er foretaget ændringer, monteret uoriginale

dele eller foretaget reparationer af tredjepart.

4. Normale sliddele, såsom filteret, dækkes ikke af garantien.

5. Garantien gælder kun ved fremvisning af den originale, daterede faktura, og

hvis der ikke er foretaget nogen ændringer.

6. Garantien dækker ikke skader forårsaget af misligholdelse eller handlinger,

der afviger fra anvisningerne i denne brugervejledning.

7. Tr a n s p o r tomkostninger og risici i forbindelse med transporten af

klimaanlægget eller komponenter til anlægget altid er for kundens regning.

8. S k a d e r, der skyldes, at de passende Te c t r o - f i l t re ikke er brugt, bliver ikke dæk-

k e t af garantien. Med henblik på at forh i n d r e unødvendige udgifter anbefales det altid først at læse bru g e r vejledningen omhyggeligt. Hvis der i bru g e r vejledningen ikke findes en løsning på eventuelle problemer med anlægget, skal det afleveres til reparation hos forhandleren.

TEKNISKE OPLY S N I N G E R Oplyste værdier er indikative, Ændringer forbeholdes

• i overensstemmelse med EN14511 ** Minimumsaffugtningsværdien i liter pr. 24 timer ved en relativ fugtighed på 80% og en temperatur på 32°C. Elektrisk affald bør ikke smides ud sammen med husholdningsaffaldet. Indlever det venligst til et genbrugsanlæg. Spørg de lokale myndigheder eller forhandleren til råds angående genbrug. TP 20 TP 25 Kølekapacitet* W 2000 2500 B B 2,5 2,5 Optaget kapacitet W 800 1000 Strømforbrug nom. A 3,6 4,5 Tilslutningsspænding V/Hz/PH Luftcirkulation max.

Kølemiddel type/gr R-407c / 500 R-407c / 600 Termostat °C Støjniveau dB Mål (b x h x d) mm Vægt kg ja ja IP 20
