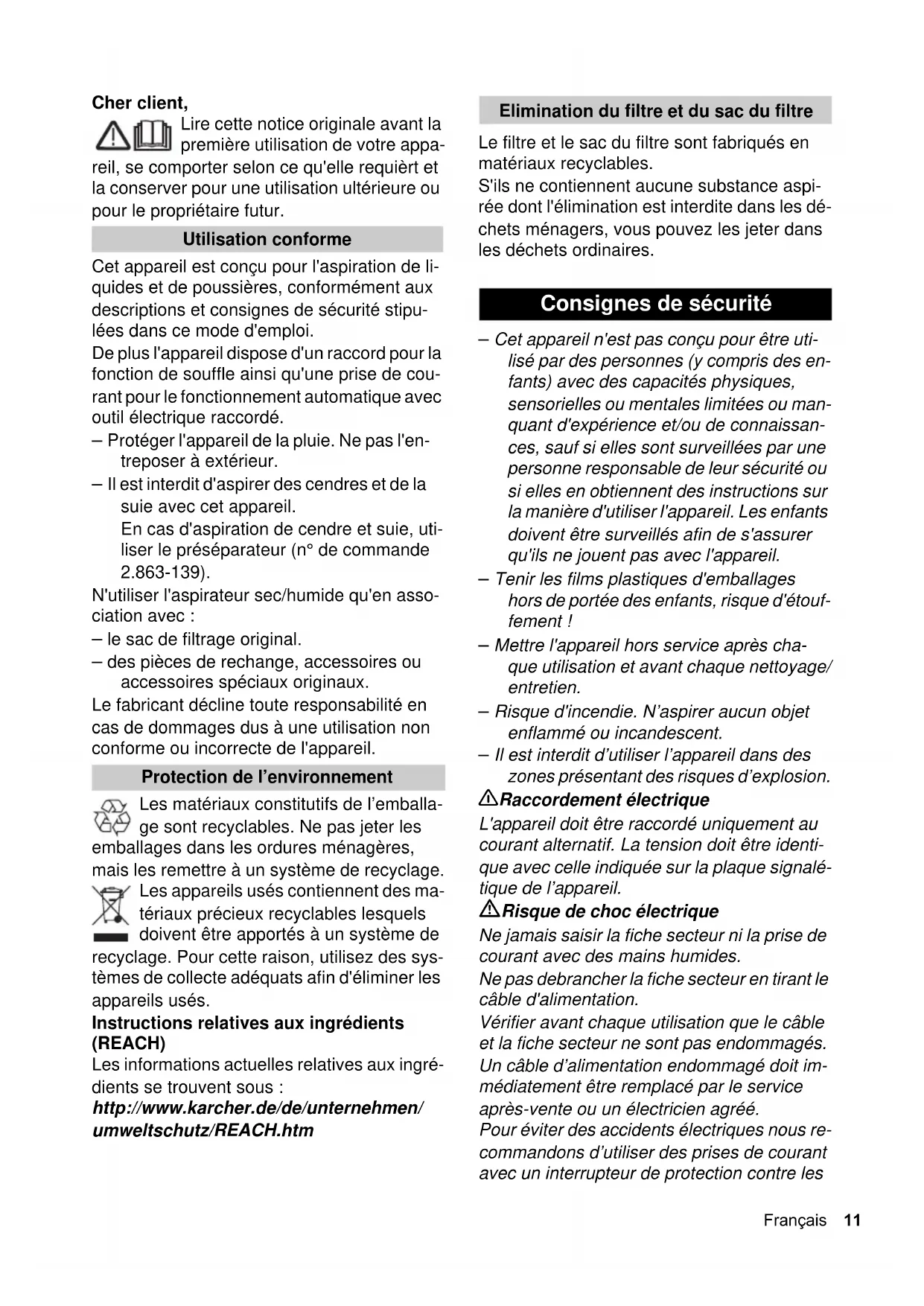

MODE D'EMPLOI A 2534 PT Kärcher
Lire cette notice originale avant la première utilisation de votre apparéil, se compterer selon ce qu'elle requièt et la conserver pour une utilisation ultérieure ou pour le propriété futuror.
Cet apparéil est conçu pour l'aspiration de li-quides et de poussières, conformément aux descriptions et consignes de sécurité stipulées dans ce mode d'emploi.
De plus l'appareil dispose d'un raccord pour la fonction deSouffle ainsi qu'une prise de courant pour le fonctionnement automatique avec outil electrique raccordé.
- Protégger l'appareil de la pluie. Ne pas l'entreposer à extérieur.
- Il est interdit d'aspirer des cendres et de la suie avec cet apparéil.
En cas d'aspiration de cende et suie, utiliser le préseparateur (n° de commande 2.863-139).
N'utiliser l'aspirateur sec/humide qu'en association avec :
- le sac de filtrage original.
- des pieces de rechange, accessoires ou accessoires spéciaux originaux.
Le fabricant decline toute responsabilité en cas de dommages dus à une utilisation non conforme ou incorrecte de l'appareil.
Protection de l'environnement
Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les allages dans les ordures menagères, les remettre à un système de recyclage.
Les apparèils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de
recyclage. Pour cette raison, utilisez des systèmes de collecte adequats afin d'éliminer les apparciels usés.
Instructions relatives aux ingrédents (REACH)
Les informations actuelles relatives aux ingredients se trouvent sous :
Elimination du filtré et du sac du filtré
Le filtré et le sac du filtré sont fabriqués en matériaux recyclables.
S'ils ne contiennent aucune substance aspi-ree dont I'elimination est interdite dans les déchets menagers, vous pouvez les jeter dans les déchets ordinaires.
Consignes de sécurité
- Cet apparéil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) avec des capacité physiques, sensorielles ou mentales limitées ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou si elles en obtiennent des instructions sur la manière d'utiliser l' apparéil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l' apparéil.
- Tenir les films plastiques d'emballages hors de portée des enfants, risque d'étouffement!
- Mettre l'appareil hors service après chaque utilisation et avant chaque nettoyage/ entretien.
-Risque d'incendie.N'aspirer aucun objet enflammé ou incandescent.
- Il est interdir d'utiliser l'appareil dans des zones représentant des risques d'explosion.
Raccordement electrique
L'appareil doit être raccordé uniquement au courant alternatif. La tension doit être identique avec celle indiquée sur la plaque signalétique de l'appareil.
Ne jamais saisir la fiche secteur ni la prise de courant avec des mains humides.
Ne pas debrancher la fiche secteur en tirant le cable d'alimentation.
Vérifier avant chaque utilisation que le cable et la fiche secteur ne sont pas endommages.
Un cable d'alimentation endommagé doit immédiatement être remplace par le service après-vente ou unElectricien/agree.
Pour éviter des accidents électriques nous recommandons d'utiliser des prises de courant avec un interrupteur de protection contre les
courants de fuite placé en amont (courant de déclenchement nominal maximal de 30 mA).
Attention
Des substances déterminées peuvent provoquer la formation de vapeurs ou de melanges explosifs par tourbillonnement avec l'air aspiré.
Ne jamais aspirer les substances suivantes:
- Des gazes, liquides et poussières (poussières reactives) explosifs ou inflammables
- Poussières reactives de métal (p.ex. aluminium, magnésium, zinc) en rapport avec des déterments alcalins et acides
- Acides forts et lessives non diluées
- Solvants organiques (p.ex. essence, dilutif de couleur, acetone, fuel).
Par ailleurs, elles peuvent s'avérer agressives pour les matérielaux utilisés sur l'appareil.
Mise en service
Description de l'appareil
- Ces instructions de service décrivent les modèles de base des aspirateurs sec/hu-mide répertoriés sur la page de garde.
- Les illustrations montrant l'équipement complet, il peut y avoir des différences au niveau de l'équipement et des accessoires livrés, suivant le modele.
Contrôler le matériel lors du déballage pour constater des accessoires manquants ou des dommages. Si des dégats dus au transport sont constatés, il faut en informer le reven-deur.
Illustrations voir page 2
1 Poignée de transport
2 Interrupteur MARCHE/ARRET
3 Raccord de soufflerie
4 Commande d'air pour la fonction de soufflage
5 Raccord du tuyau d'aspiration
6 Roulettes pivotantes
7 Range-accessoires
8 Rangement, cable d'alimentation
9 Câble d'alimentation avec fiche secteur
10 Prise de courant de l'appareil
11 Flexible d'aspiration
12 Tubes d'aspiration 2 × 0.5 ~m
13 Brosse pour le sol, avec inverseur (A 2534 pt / A 2574 pt)
14 Brosse pour sol avec semelle pour sols durs (A 2234 pt)
15 Suceur fente
16 Sac filtrant
17 Tuyau flexible Flex-Tool
18 Adaptateur
Montage des accessoires
Illustration 1
Rabattrela poignee vers le bas.
Enlever le chassis moteur et oter les accessoires de la cuve.
Illustration 2
Monter les roulettes sur la base de la cuve. Inserer eventuèlement le sachet filtré.
Placer le chassis moteur sur la cuve et fermer.
Illustration 3
Raccorder les accessoires.
Utilisation
Travailler toujours avec filtre cartouché posé, ou à l'aspiration de poussières ou à l'aspiration liquides!
Mise sous tension de l'appareil
Illustration 4
Brancher la fiche secteur.
Mettre l'appareil en marche au moyen de l'interrupteur MARCHE/ARRET.
Position I: Fonctionnement normal, aspirer ou souffler
Position II : Fonctionnement automatique avec outil électrique raccordé
Position 0: L'appareil et l'outil électrique raccordé sont mis hors service
Aspiration de poussières
Illustration 5
Pour évacuer les matières aspires sans faire poussière, nous recommendons l'utilisation du filtré papier fourni avec. Du reste, ce filtré vous offre un avantage supplémentaire car la cartouche filtrante ne s'encrasse plus aussi rapidement.
Travailler uniquement avec un filtre cartouche sec!
Consequence: Secher correctement le filtr de cartouche mouillé avant l'utilisation!
△Des sac à filtré trop pleins peuvent craqués!
Consequence:Changer at emps le sachet de filtre!
Lors de l'aspiration des poussieres fines, l'appareil doit toujours être monté avec un sac filtrant.
Le niveau de replissage du sac à poussière dépend de la saleté aspirée. En cas de poussière fine, sable etc... le sac à poussière doit être changé plusieurs fois.
En cas d'aspiration de cende et suie, utilise le préseparateur (n° de commande 2.863-139).
Illustration 6
Aspiration de surfaces dures
A 2534 pt / A 2574 pt :
Appuyer avec le pied sur l'inverseur de la buse pour sol. Les brosses sur le cote inférieur de la buse pour sol sont déployées
A 2234 pt:
Presser l'élément pour les sols durs dans la busette de sol. Les brosses doivent être dirigees vers l'avant.
Aspiration de moquettes
A 2534 pt / A 2574 pt :
Appuyer avec le pied sur l'inverseur de la buse pour sol. Les brosses sur le cote inférieur de la buse pour sol sont rentrées.
A 2234 pt:
Travailler sans semelle pour sols durs.
Soufflage
Sert au souffrage des feuilles mortes, de la poussière du garage, de l'atelier ou de la pièce où l'on pratique son hobby par ex.
Illustration 7
Raccorder le flexible d'aspiration. Ouvrir le levier de commande d'air et selectionner la puissance de soufflage souhaitatione.
Aspiration humide
Attention:
Ne pas utiliser de sachet filtré!
Eteindre l'appareil immédiatement en cas de
formation de mousse ou de sortie de liquide! Remarque: Dès que la cuve est pleine, un flotteur obture l'ouverture d'aspiration et la vitesse de rotation augmente. Arreter immediatement l'appareil et vider la cuve.
Travailler avec des outils électriques
Si nécessaire, adapter l'adaptateur avec un couteau au diamètre de raccord de l'outil électrique.
Illustration 8
Il est possible de brancher des outils électriques d'une puissance absorbée de 100-2100 W.
| A 2234 pt A 2534 | pt
A 2574 pt |
| EU 100 | -2100 W 100 - 21 | 00 W |
| CH 100 | -1100 W 100 - 90 | 0 W |
| GB 100 | -1800 W 100 - 16 | 00 W |
A) Fixer l'adaptateur fourni sur le flexible d'aspiration et relier à l'embout de l'outil électrique.
ou
B) Utiliser tuyau flexible Flex-Tool,mettre le plus gros bout directement sur le tuyau flexible d'aspiration,l'autre bout mettre sur l'adaptateur livre et raccorder avec le raccord de I'outil electrique.
Illustration 9
Brancher la fiche de secteur de l'outil électrique sur l'aspirateur.
Positionner l'aspirateur sur la position Il et commencer avec le travail.
Remarque: Dès que l'outil électrique est mis en marche, la turbine d'aspiration démarre 0,5 secondes retardée. Si l'outil électrique est mis hors service, la turbine d'aspiration poursuit encore env. 5 secondes pour absorber la saleté résiduelle dans le tuyau flexible d'aspiration.
Fin de l'utilisation
Eteindre l'appareil et-retirer la fiche du secteur.
Vider le bidon
Illustration 10
Oter le chassis moteur et vider la cuve.
Ranger l'appareil
Illustration 11
Ranger les accessoires dans l'appareil et conserve l'appareil dans des pieces sèches.
Transporter l'appareil
Lors du transport de l'appareil dans la voiture, l'appareil doit etre bien fixe.
Entretien, maintenance
Risque de blessures
Couper l'appareil et débrancher la fiche section avant d'effectuer des travaux de maintenance et de réparation.
Nettoyer l'appareil et les accessoires
Attention
N'utiliser aucun produit moussant, pour vitres ou multi-usage! Ne jamais plonger l'appareil dans l'eau.
Entretenir l'appareil et les accessoires plastique au moyen d'un nettoyant plastique disponible dans le commerce.
Rincer cuve et accessoires à l'eau si nécessaire et les sécher avant toute réutilisation.
Consignes generales
Garantie
Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Nous eliminons gratuite d'eventuelles pannes sur l'appareil au cours de la durée de la garantie, dans la mesure ou une erreur de matériel ou de fabrication en sont la cause. En cas de recours en garantie, il faut s'adresser avec le bon d'achat au revendeur respectif ou au prochain service après-vente.
(Adresse au dos)
Service après-vente
Notre succursale Kärcher® se tient à votre entière disposition pour d'eventuelles questions ou problèmes.
(Adresse au dos)
Commande de pieces détachées et d'accessoires spécifiques
Une selection des pieces de rechange utilisées le plus se trouve à la fin du mode d'emploi.
Vous obtiendrez des pieces detachées et des accessoires chez votre revendeur ou auprès d'une filiale Karcher.
(Adresse au dos)
Consignes de dépannage
La puissance d'aspiration diminue
L'accessoire, le flexible d'aspiration ou les tuyaux d'aspiration sont bouchés
Enlever le bouchage avec un baton.
Le papier fille est plein
Insérer le nouveau papier filtré.
La cartouche filtrante est sale
Retirer le filtré et bâttre. Au cas où la saleté ne se détache pas, nettoyer sous l'eau, laisser sécher complètement avant le montage. Changer en cas de saletés grossière ou de dommage.
L'appareil n'aspire pas I'eau
La cuve est pleine
Eteindre immédiatement l'appareil et vis- der la cuve.
\section*{Caracteristiques techniques}
Sous réserve de modifications techniques!
| A 2234 pt | A 2534 pt
A 2574 pt |
| Tension 220-240V | |
| Type de courant 50/60 Hz |
| Protection du réseau
(à action retardée) | 16 A |
| Volume de la cuve 18 | 1 25 l | |
| Capacité de récapué-
ration d'eau | 8 l 13 l | |
| Puisance Pnom | 1200 W 1 | 400 W |
| Puisance Pmax | 1400 W 1 | 600 W |
| Câble d'alimentation H | 05VV-F3G1,5 |
| Niveau de pression
acoustique (EN
60704-2-1) | 75 dB(A) |
