Type de produit	Support mural pour écran plat
Marque	Cabstone
Modèle	TV EasyFix L
Taille d'écran compatible	580 - 940 mm (23" - 37")
Charge maximale	75 kg
Poids du support	2,0 kg
Dimensions du support	515 x 350 x 30 mm
Distance au mur	30 mm
Normes VESA compatibles	100x100, 100x200, 200x200, 300x300, 400x200 mm
Matériau	Acier revêtu de poudre
Angle d'inclinaison	Non (0°)
Angle de pivotement	Non (0°)
Niveau intégré	Oui (sur certains modèles)
Type d'installation	Murale sur mur plein en pierre ou béton
Fixation	6 vis et chevilles (foret 10 mm, profondeur 60 mm)
Garantie	2 ans
Entretien	Nettoyer avec un chiffon sec ou légèrement humide
Sécurité	Installation par un professionnel qualifié recommandée
Pièces détachées	Contacter le revendeur
Usage prévu	Fixation d'écrans LED/LCD/plasma sur un mur vertical

FOIRE AUX QUESTIONS - TV EasyFix L Cabstone

Comment installer le support mural Cabstone TV EasyFix L ?

L'installation se fait en trois étapes : fixer le support mural au mur à l'aide des vis et chevilles fournies (foret 10 mm, profondeur 60 mm), puis fixer les supports d'écran à l'arrière de l'écran avec les vis M4, M5, M6 ou M8 adaptées, et enfin accrocher l'écran sur le support mural. Il est recommandé de faire appel à un professionnel qualifié pour garantir la sécurité.

Quels sont les types de normes VESA compatibles ?

Le support TV EasyFix L est compatible avec les normes VESA suivantes : 100x100, 100x200, 200x200, 300x300 et 400x200 mm. Vérifiez les points de fixation au dos de votre écran.

Quel est le poids maximum que peut supporter ce support ?

Le poids maximum supporté est de 75 kg. Ne dépassez jamais cette limite pour éviter tout risque de chute.

Le support permet-il une inclinaison ou un pivotement ?

Non, le TV EasyFix L est un support fixe. L'angle d'inclinaison et de pivotement est de 0°, ce qui signifie que l'écran reste parallèle au mur.

Comment entretenir le support mural ?

Utilisez un chiffon en coton sec ou légèrement humidifié pour nettoyer le support. Débranchez les câbles avant nettoyage et évitez les produits abrasifs. Vérifiez régulièrement le serrage des vis.

Que faire si le support mural est difficile à aligner ?

Demandez de l'aide à une seconde personne pour maintenir le support pendant le marquage et le perçage. Utilisez un niveau à bulle (certains modèles en intègrent un) pour vérifier l'horizontalité. Si le problème persiste, contactez votre revendeur.

Quelle est la garantie offerte ?

Le fabricant garantit le support pendant 2 ans à compter de l'achat. La garantie couvre uniquement le kit d'installation, pas les dommages liés à une installation incorrecte ou à une utilisation non conforme.

Puis-je installer le support moi-même ?

Il est recommandé de faire appel à un technicien qualifié pour l'installation, surtout si vous devez percer un mur. Le mur doit supporter au moins quatre fois le poids total, et il faut vérifier l'absence de câbles électriques ou de canalisations derrière la surface.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse avec un foret à pierre de 10 mm, d'un marteau pour insérer les chevilles, d'un tournevis ou d'une clé pour serrer les vis, et d'un niveau à bulle pour aligner le support.

Que faire si les vis fournies ne correspondent pas à mon écran ?

Le kit contient des vis de différentes tailles (M4, M5, M6, M8). Si aucune ne convient, vous devez acheter les vis appropriées dans un magasin spécialisé. Assurez-vous de respecter la taille de filetage de votre écran.

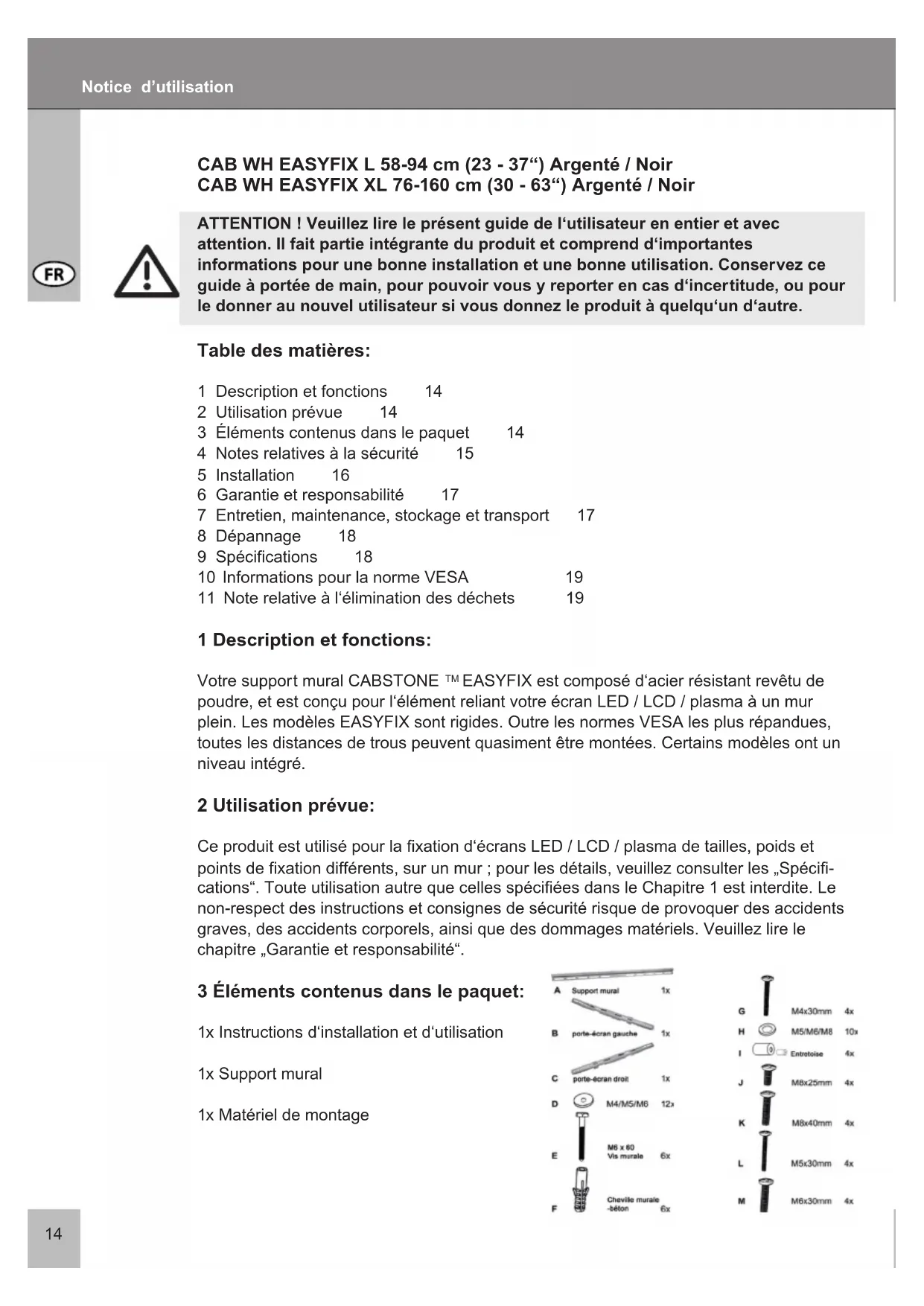

MODE D'EMPLOI TV EasyFix L Cabstone

ATTENTION! Veuillez lore le present guide de l'utilisateur en entier et avec attention. Il fait partie intégrante du produit et comprend d'importantes informations pour une bonne installation et une bonne utilisation. Conservez ce guide à portée de main, pour pouvoir vous y reporter en cas d'incertitude, ou pour le donner au nouvel utiliser si vous donne le produit à quelqu'un d'autre.

Table des matieres:

1 Description et fonctions 14
2 Utilisation prévue 14
3 Éléments contenus dans le paquet 14
4 Notes relatives à la sécurité 15
5 Installation 16
6 Garantie et responsabilité 17
7 Entretien, maintenance, stockage et transport 17
8Dépannage 18
9 Specifications 18
10 Informations pour la norme VESA 19
11 Note relative à l'élimination des déchets 19

1 Description et fonctions:

Viete support mural CABSTONE EASYFIX est compose d'acier resistant revetu de poudre, et est conqu pour I'ellement reliant your ecran LED / LCD / plasma a un mur plein. Les modles EASYFIX sont rigides. Outer les normes VESA les plus repandues, toutes les distances de trous peuvent quasiment etre montees. Certains modles ont un niveau integre.

2 Utilisation prévue:

Ce produit est utilisé pour la fixation d'écrans LED / LCD / plasma de tailles, poids et points de fixation différents, sur un mur; pour les détails, veuillez consulter les „Sécurations". Toute utilisation autre que celles spécifiées dans le Chapitre 1 est interdite. Le non-respect des instructions et consignes de sécurité risque de provoquer des accidents graves, des accidents corporels, ainsi que des dommages matériels. Veuillez lire le chapitre „Garantie et responsabilité".

3 Éléments contenus dans le paquet:

1x Instructions d'installation et d'utilisation
1x Support mural
1x Matériel de montage

4 Consignes de sécurité:

ATTENTION! Seuls les professionnels formés sont autorisés à inspecter le mur, ainsi qu'à installer et démonter le produit! Les autres personnes s'exposent à des risques d'électrocution, de blessures et de casse!

• Voitre produit CABSTONE™ n'est pas un jouet et n'a pas ete concu pour des enfants, car il contient des pieces de petite taille qui risquent d'etre avalees et risquent de blesser si elles ne sont pas utilisées de façon appropriee!
• Veuillez installer le système et les apparciels fixés au support de telle façon que personne ne risque d'être blessé ou qu'aucun object ne risque d'être endommagé en cas de chute.
• Veuillez enlever les matériaux d'emballage, car les enfants risqueraient de se couper en jouant avec. En outre, il y a un risque d'ingestion ou d'inhalation de matériaux dangereux.
• Nous recommendons que l'installation au mur soit faite uniquement par un technicien qualifié.
• Pour éviter les accidents, il est nécessaire de contrôler la structure du mur avant l'installation;CHOISSEZ SOIGNEUSMENT UN ENDroit qui permet de garantir la sécurité. Faites attention aux cables électriques qui peuvent se couver dans le mur!
• Le mur doit être suffisamment résistant, sur le lieu d'installation, pour supporter au moins quatre fois le poids total du produit, des équipements audio et video, du support et des matérieliaux d'iso1ation.
• Veuillez aussi vous reporter au Chapitre « Caracteristiques »
• Le lieu d'installation doit être capable de supporter les tremblements de terre et autres secousses fortes.
• Évitez d'installer le produit dans des lieux aux températures élevées ou très humides, ou dans un lieu où le produit risquerait d'entrée en contact avec de l'eau.
• NE JAMAIS placer l'écran sur sa face avant lors de l'installation, faites reposer l'écran d'affichage contre un mur ou une surface solide. Le fait de placer l'écran sur sa face avant peut provoquer des dégats permanents!
• Ne pas installer le produit à proximé de l'ouverture d'appareils de conditionnement d'air, ou dans des endroits avec des quantités excessives de poussière ou de fumée.
• Installez exclusivement sur un mur vertical. Évitez les surfaces inclinées, car d'autres tensions risquent d'être imposées qui peuvent interagir avec les matériaux.
• Ne pas installer le produit dans des endroits soumis à vibrations ou oscillations.
• Ne modifier et n'alterer aucun des accessoires! Veuillez bien à dire aussi le Chapitre « Garantie et responsabilité ». Ne pas utiliser de pieces endommagées.
• Serrez toutes les vis. Ne pas forcer trop de façon à éviter de casser les vis ou d'endommager le filetage.
• Les orifices percés restent visibles sur le mur une fois que le support pour apparéil et le système de gestion des cables ont été enlevés. Àpès une période de temps prolongée, une marque peut apparaitre sur le mur.
• Ne pas installer le produit dans des endroits exposés directement au soleil ou à un éclairage puissant. Cela augmenterait la fatigue oculaire imposée lorsque l'on regarde à l'écran. Conservez suffisamment d'espace libre autour des apparciels de sortie, ainsi qu'autour des apparciels audio et video, et autour du système pour permettre une bonne ventilation, et éviter les dommages.
• Pendant le transport, suivez les consignes données dans le Chapitre « Caracteristiques », et prenez les mesures ajustées pour le transport.
• Pour les questions, defaults, dommages mécaniques, dysfonctionnements et autres problèmes fonctionnels que vous ne parviendriez pas à résoudre avec leprésent guide,

veuillesz vous adresser à votre détaillant pour une réparation ou un remplacement, ainsi que décrit dans le Chapitre « Garantie et responsabilité »

• Veuillez respecter les charges maximes spécifiées dans le Chapitre «Caracteristiques»
• Veuillez respecter également les instructions données dans le Chapitre « Utilisation prévue ».
• Les éléments fournis ne convennent que pour l'installation sur un mur plein en pierre ou en béton. Si la structure de votre mur est différente, il faut utiliser le matériel d'installation correspondant. Dans tous les cas, consulter un spécialiste.
  Assurez-vous de respecter la bonne taille de filtage lors de l'installation de l'écran sur le support mural.

5 Installation:

Étape 1 Installation murale:

Veuillez utiliser le support mural comme gabarit (A) pour marquer la position des 6 trous à percer dans le mur à l'aide d'un niveau. Vérifiez l'absence de conduites d'eau, de tuyaux de gaz et de lignes électriques derrière le mur avant de percer. Utilisez un foret pour la pierre de 10mm afin de percer les trous d'une profondeur de 60~mm . Insérez une chevelle (F) dans chacun des trous forés. Ce faisant, un marteau peut être utile. Utilisez à présent les vis murales (E) et les rondelles adaptées (D) pour fixer le support mural (A).

Étape 2 Fixation des porté-écran sur la face arrêté de l'écran:

Assurez-vous que les portecran sont parallles Iun a Iautre et centres sur Iecran d'affichage. (Fig. 2-A) Des vis M4, M5, M6, et M8 sont fournies pour fixer Iecran. Les autres tailles

doivent être achétées dans une boutique spécialisée. Vous doivent utiliser les entreprises fournies pour les écrans à face arrière incurvee comme illustré à la (Fig. 2-B). Pour les écrans avec la face arrière plane, procédez comme illustré à la (Fig. 2-C). Ici, la taille de vis correcte dépend de la taille du filetage de l'écran.

Étape 3 Accrochage:

Accrochez à présent l'écran au support mural comme indiqué à la (Fig. 3-A).

NOTE: L'installation est terminée. Veuillez procédé dans l'ordre inverse pour le démontage.

6 Garantie et responsabilité:

• Le fabricant garantit ce nouvel apparéil pendant une durée de 2 ans.
• Étant donné que le fabricant n'a aucune influence sur le type de mur et sur l'installation du kit d'installation murale, la garantie du produit ne s'applique qu'au kit d'installation.
• Si vous détectez un defaulted ou un dommage sur votre apparéil, veuillesz prendre contact avec votre détaillant et, si nécessaire, fournir le ticket de vente ou la facture comme preuve d'achat. Notre revendeur réparera l' apparéil sur place, ou bien renverra l' apparéil au fabricant. Pour facilititer la tâche de nos techniciens, merci de bien pouvoir fournir une description détaillée du problème – vous serez alors assure que les defaults peu courants seront découverts et réparés de façon sure!
• Si vous ne parvenez pas à prendre contact avec votre détaillant, vous pouvez aussi prendre directement contact avec nous.
• Le fabricant n'est pas responsable des dommages physiques ou matériels causés par une mauvaise installation ou une opération non désrite dans le present guide. Cela inclut, entre autres, toute ALTERATION OU MODIFICATION DU produit et de ses accessoires.
• Toute utilisation autre que celle déscrite dans le present guide de l'utilisateur est interdite, et provoque l'annulation de la garantie et nous dégage de toute responsabilité.
• Nous réservons tous les droits en cas d'erreur d'impression et de modification de l'appareil, de l'emballage ou du guide de l'utilisateur.

7 Entretien, maintenance, stockage et transport:

• Utilisez un chiffon en coton sec pour nettoyer votre produit, ou bien utilisez un chiffon légèrement humidifié pour nettoyer les taches rebelles. Lorsque vous nettoyez l'appareil, faites attention aux cables électriques branchés! Débranchez-les avant de nettoyer!
• Faites attention de ne pas vous pincer avec le dispositif de pivotement de l'appareil lorsque vous faites pivoter l'appareil!

ATTENTION! Il y a des risques d'électrocution et de blessures!

Assurez-vous qu'il y a suffisamment d'espace autour de I'ecran pour permettre sa bonne ventilation et, si nécessaire, vérifie la distance du système.
- Vérifiez régulierement que toutes les fixations et vis sont bien solidement ancrees, desserrez-les lorsqu'elles sont desserrées. Le desserrage peut être provoqué par des mouvements féuents.
- Évitez les endroits à fortes températures ou forte humidité, les endroits où l'appareil risque d'être mouillé, que ce soit en cours d'entretien, de maintenance, de stockage ou de transport.
- Les orifices percés restent visibles sur le mur une fois que l'appareil et le kit d'installation mural ont été enlevés. Àpres une période de temps prolongée, une marque peut apparaitre sur le mur.
- Respectez les symboles de sécurité sur l'emballage pendant le transport.

8 Dépannage:

Problème	Correction	Marquage
Comment peut-on tester la qualité du mur ?	Contrôlez l'épaisseur du mur et le matériel qui se trouve sous le plâtre et le papier-point. Faites appel à un professionnel formé.	Les charges utiles pour les espaces de vie sont décrites dans des normes telles que DIN 1055 et EN 594.
Quels sont les troughs qui doivent être percés ?	Veuillez dire les chapitres „Éléments contenus dans le paquet" et „Installation“.	Les trough ont des marquages de couleur.
Le support mural est difficile à aligner.	Demandez de l'aide à une seconde personne, et respectez les „Notes relatives à la sécurité“ ! Vérifiez toutes les fixations, et, si nécessaire, prenez contact avec votre détaillant.
autres questions:	Contactez-nous.	Informations de contact – voir la couverture

9 Caractéristiques:

Modèle 51932 / 51933 51938 / 51939
Taille décran 580 - 940 mm, 23" - 37" 760 - 1600 mm, 30" - 63"
charge maxi. 75 kg 75 kg
Poids 2,0 kg 2,0 kg
Dimensions 515 x 350 x 30 mm 515 x 350 x 30 mm
Diamètres des trous VESA 100x100, 100x200 mm 100x100, 100x200 mm
	200x200, 300x300 mm 200x200, 300x300 mm
	400x200 mm 400x200, 400x400 mm
		600x400 mm
Distance au mur	30 mm 30 mm
Angle d'inclinaison	--
Angle de pivotement	--

10 Informations pour la norme VESA:

Pour harmoniser de façon conviviale les options de branchement des moniteurs, des apparciels de télévision et de leurs stands et supports, la VESA (Video Electronic Standard Organization : Organisation de normalisation de l'électronique video) a défini trois normes pour les applications mentionnées ci-dessus. À l'aide de la norme VESA applicable spécifiée sur votre écran, ou dans son guide de l'utilisateur, et des caractéristiques précises dans le Chapitre 9 duprésent guide, vous étes en mesure de définir les points de fixation possibles. Certains modèles permettent des fixations individuelles variables à l'infini.(par exemple 300 × 300 mm pour Sony TVs)

Classe VESA: Distance des trous pour la fixation des moniteurs:

MIS-D: 75 × 75 , or 100 × 100 ~mm

MIS-E: 200 × 100 , or 200 × 200 mm

MIS-F: 400 × 200, 400 × 400, 600 × 200, 600 × 400, or 800 × 400 ~mm

11 Remarque sur la mise au rebut des déchets:

Ce produit ne doit pas etre mis au rebut avec les déchets menagers. Veuillez deposez gratuitement voire appareil en fin de vie a un point de recuperation des déchets destiné a cet effet, ou aprous de vourre point de vente. Les details concernant la mise au rebut sont reglementes par les lois d'Etat et federales concernees. Les elements recyclables sont integres dans le cycle de recyclage des déchets afin d'en retirer de nouvelles matieres premières. Les materiaux recyclables suivants sont recueillis dans les points de recueils locaux:

• Déchets de verre, plastique, déchets métalliques, plaques métalliques, etc.

Ce type de recyclage des équipements usages contribue de façon significative à la protection de notre environnement.
