MANUAL DE UTILIZADOR TV EasyFix L Cabstone

1 Descrição e funcao 38
2 Finalidade do produits 38
3 Conteudo da embalagem 38
4 Normas de segurarca 39
5 Instalacao 40
7 Garantia e responsabilitadé 41
8 Cuidados, manutençao, armazenamento e transporte 41
9 Resolucao de problemas 42
9 Especificações 42
10 Informação sobre a norma VESA 43
11 Notas sobre eliminação do produits 43

1 Descrição e função:

Seu possuidor da particao é de firme, coberto de po de aço construido e aponta a fixaçao da tela de LED / telas de LCD / protoplasma delas paredes fixas. Os modelos EASYFIX são rrigidos. Para lem das populares normas VESA, é possivel montar quase todos os outros modelos com distancias differsentes entre os parafusos. Alguns modelos incluem um nivel.

2 Finalidade do produits:

Este produit é destinado a este típico, conducziu / telas de LCD / protoplasma comanelapecifiedo, o peso deles/delas e pontos de ancoradouro, eu lhe peço capítulos 1 e as „técnicas" mostre, para uma parede colecionar. A não observação das regras e regulamentos e das normas de segurança pode levar a acidentes graves, ferimentos e danos materiais. Não se esqueça de ler o capítulo "Garantia e responsabilité".

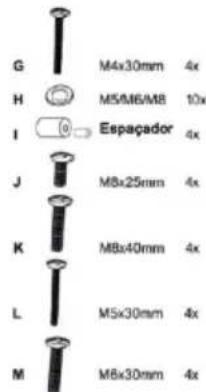

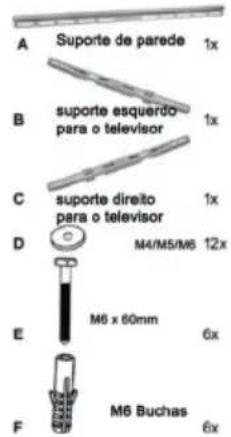

3 Conteudo da embalagem:

1x Instruções para instalação e uso

• O suporte CABSTONE™ não é um brinque e não deve ser uso por crianças quando inclui peças preocupas que podem ser engolidas para algo de poder provocar ferimentos quando uso inadequamente!
• Instale o sistemas e os dispositivos a ele ligados de forma a que não Hajam ferimentos ou danos materiais causados, por exemple, pela queda dosleasedos.
• Remova os materiais de embalamento para fazer que as crianças se cortem nosleasedmos ao brincarem com these.
  Existe tambem o risco das crianças engolirem e inalarem o material isolante.
• A instalação na parede deve ser feita por tecnicos qualificados.
• Para evacitar acidentes é necessário verficar a estrutura da parede antes da instalação ou procurear cuidadosamente um local seguro para instalação. Verifique se existem cabos electricos na parede, ou qualquer tubagem e tenha的帮助下!
• A parede deve ser suficientemente forte no localonde vai ser feita a instalacao e deve consequencesuperar um pesoelo menos quatro vezes superior ao do pro0duto, dos dispositivos de audio/video,do suporte e do material de instalacao.
  Leia también o capítulo "Especificações".
• O local de instalacao deve ser resistente a tremores de terra ou a outras vibrações fortes.
• NUNCA coloque o tevisor com o ecran virado para a ante duante a instalacao, incline o ecran contra a parede ou uma superficie robusta. O ecran pode ficar permanente danificado se o mesmo for colocado virado para a ante.
• Evite locais com altas temperatas, ou humidade ou locais onde Hawks possibilidade de contacto com agua.
• Não instale o produit préximo das aberturas dos ares condicionados ou em locais quando não muito pou ou fumo.
• A instalação deve ser feita apenas numa parede vertical. Evite superfícies inclinadas驻村 a tensão de tracção pode interagir com o material.
• Não instale o produto em locais sujeitos a vibrações ou oscilações.
• Não modifique o produit ou os acessórios! Não se esqueça de ler o capítulo "Garantia e responsabilité". Não utilize peças que esteyam danificadas.
• Aperte todos os parafusos Não exerça muito para fazer partir os parafusos e para não danIFICAR as roscas.
• Os orificios abertos continuam visíveis na parede antes remoçao do suporte de parede e seuas acessórios. Após autilização por um longo periodo de tempo, um punto pode ficar visível na parede.
• Não instale o produto em locais expostos à luz solar directa ou a luminosidade muito forte. Isto vais cansar a vista ao olhar para o ecra. Deixe espaço suficiente entre os dispositivos de saída do sinal bem como entre os dispositivos de audio/vídeo, deixe também espaço em redor de todo oSYSTEMA para garantir uma ventilação adequada do mesmo e para fazer danos.
• Durante o transporte tenha em atençao a informacao que consta do capitulo "Especificações" e implemente as medidas necessarias para poder transporte o produits.
• Caso tenha questoes relativas a defeitos, danos mecancios, avarias e outros problemasfunctionais que nao possam ser resolvidos mediante consulta deste guia, contacte a lojapara que o produits sera reparado ou substituido tal como se descreve no capitulo

"Garantia e responsabilitadde".

• Observe as cargas máximas listedas no capítulo "Especificações".
• Tenha也是非常 em atençao os termos deutilização descritos no capítulo "Finalidade a que destiná".
• Os componentes fornecidos apenas devem ser usados para instalação do suporte numa parede solida feita de pedra ou de cimento. Se a sua parede tiver uma estrutura diferente, deve usar o material de instalação correspondente. Seja qual for o seu caso, deve sempre consulutar um técnico.
• Certifique-se sempre de que usa os parafusos correctos durante a instalacao do televisor no suporte de parede.

5 Instalação:

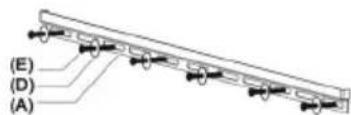

Etapa 1 Instalação na parede:

Use o suporte de parede como Modelo (A) para assinaros 6 orificios que deve furar na parede, use也是非常 um nivel paraaabdar. Verifique seexistem tubos de gás ou de agua ou cabos electricos na parede antes de furar.Useumabroça de 10mm 其间pria para furar pedra e abra orificios com uma profundidade de 60mm.Introduza uma bucha (F) em cada um dos orificios abertos.Use um martelo senecessario.Use os parafusos (E) e anilhas adequadas (D) para fixar o suporte de parede(A).

Etapa 2 Fixação dos suportes do televisor na parte de vez do mesmo:

Certifique-se de que os suportes do televisor está paralelos um ao除外 e centrados relativamente ao televisor. (Fig. 2-A) Os parafusos M4, M5, M6 e M8 são fornecidos para fixação

do televisor. Pode comprar parafudos de outros tamanhos numa loja da especialidade. Deve usar os espacáadores fornecidos se tiver um televisor com a parte deTRS curvada tal como minha a figura 2-B. Caso o seu televisor tenha a parte deTRS plana, prossiga tal como minha a figura 2-C. Neste caso, o tamanho de parafuso correto depende do tamanho da rosca existente no televisor.

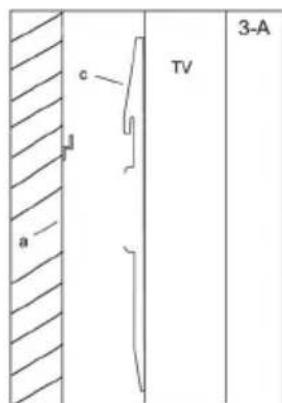

Etapa 3 Encaixe:

Encaixe o televisor no suporte de parede tal como minha a figura 3-A.

NOTA: A instalae

6 Garantia e responsabilitadde:

• O fabricante garanté este novo dispositivoengo periodo de 2 anos.
• Uma vez que o fabricante não tem qualquer controlo sobre o tipo de parede e a instalacao do kit de parede, a garantia apenas é aplicavel ao kit de instalacao.
• Se detectar qualquer falha ou dano no disposito, contacte a loja e forneça o talão de compra ou a factura como prova de compra, se necessário. A loja irá reparar a falha no proprietary local ou enviará o produits para o fabricante. Para fazer o trabalho dos outros técnicos, descriva detalhadamente a falha - só esta forma podemos detectar o problema e resolver-lo!
• Se não-Seconguircontactaraloja,contacte-nosdirectamente.
• O fabricante não se responsabiliza por quando quer ferimentos pessoas ou por danos materiais causados por uma instalação ou utilização que não está em conformidade com as instruções deste guia. Isto inclui, entre outras, quando alteração ao produit e seucessórios.
• Não é permitida qualquer utilizesçao deste produits que não esteja em conformidade com o descrito neste guia, se tal acontecer a garantia perde a sua validade.
• Não nos responsabilizamos por quaisquer erros de impressão e reservamo-nos o direito de fazer alterações ao disposicao, à embalagem ou ao guia de utilizesor.

7 Cuidados, manutenção, armazenamento e transporte:

• Use um pano deLINHO limpo para limpar o produits ou use um pano ligeiramente humedecido para limpar manchas. Durante a limpeza do disposicao tenha dificuldocom os cabos eletricos! Antes de limpar, deslige a fichte de alimentacao!
• Certifique-se de que não se entala ao rodar o dispositorio!

ATENÇAÖ! Existe o risco deCHOque electrico e de ferimentos!

• Certifique-se de que existe espaço suficiente em redor do produits para garantir uma ventilação adequada do mesmo e verifique también o espaço existente em redor do sistema, se necessário.
• Verifique periodically todos os acessórios e parafudos e aperte-os se estiverem soltos. Estes elementos podem soltar-se devido a movimento freqentes.
• Durante a manutenção, armazenamento e transporte evite locais com altas temperações, ou humidade ou locais onde fazer possibídade de contacto com água.
• Os orificios abertos continuam visíveis na parede antes remoçao do disposito e do kit para instalação na parede. Após autilização por um longo periodo de tempo, um punto pode ficar visível na parede.
• Durante o transporte tenha em atençao os síbolos existentes na embalagem.

8 Resolução de problemas:

Problema	Correcção	Marcações
Como testar a qualida da parede?	Verifique a espessura da parede bem como a qualida do material existente por boa do estuque e do papel de parede. Consulte um técnico qualificado.	As cargas permitidas para os various espacções está listedas sob a forma de normas como, por exemplo, DIN 1055 e EN 594.
Que orificios devem ser abertos?	Leia os capítulos „ Conteudo da embala-gem“ e „Instalação“.	Os orificios está assinalados nas imagens.
É dificil alinhar o suporte de parede.	Peça ajuda a uma vezira pessoa e siga as „ Normas de segurança“! Verifique todos os acessórios. Se necessário, pegá ajuda na loja quando comprou o produto.
Outras pergães:	Contacte-nos.	Pode encontrar a lista de contacto na capa.

9 Especificações:

Modelo 51932 / 51933 51938 / 51939
diagonal da tela 580 - 940 mm, 23" - 37" 760 - 1600 mm, 30" - 63"
max. entrega 75 kg 75 kg
Peso 2,0 kg 2,0 kg
Medida 515 x 350 x 30 mm 515 x 350 x 30 mm
VESA 100x100, 100x200 mm 100x100, 100x200 mm
	200x200, 300x300 mm 200x200, 300x300 mm
	400x200 mm 400x200, 400x400 mm
		600x400 mm
Distancie em referencia a um parede	30 mm
O ângulo de inclinação	-
ângulo suavamente	-

10 Informação sobre a norma VESA:

De forma a harmonizar as opções para instalação de monitores, de televisores e das suas respectivas bases e suportes de parede, a VESA (Video Electronic Standard Organization) definiu 3 normas para as aplicações acima mentionadas. Usando a norma VESA relevante esspecífada no seu produits ou no respectivo guia de utilizes o na lista de espécificações que encontrar neste guia pode definir os possíveis pontos para instalação.

Classe VESA Distancia entre os orificios para montagem de monitores

MIS-D: 75 × 75 ou 100 × 100 ~mm

MIS-E: 200 × 100 ou 200 × 200 ~mm

MIS-F: 400 × 200, 400 × 400, 600 × 200, 600 × 400 ou 800 × 400 mm

11 Notas sobre eliminação do produits:

Este produit não deve ser eliminado juntamente com o lixo dométrico. quando o produits chegar ao fim da sua vidautil, entrega-o gratuito num punto de recolhaproprio para este tipo de equipamentos ou na loja onde o comprou. Os detalhes relativos à eliminação do produits estáregulados na lei estatal ou federal relevante. Os materiais potencialmente recicláveis são introduzidos no ciclo de reciclagem para que a partir destes se possam obter novos materiais. Os seguintes materiais recicláveis são recolhidos em pontos de recolha locais:

• Vidro, plástico, metal, folhas de metal e outros.

A reciclagem deste tipo de materiais contribui significativamente para a proteção do meuolo.
ambiente.
