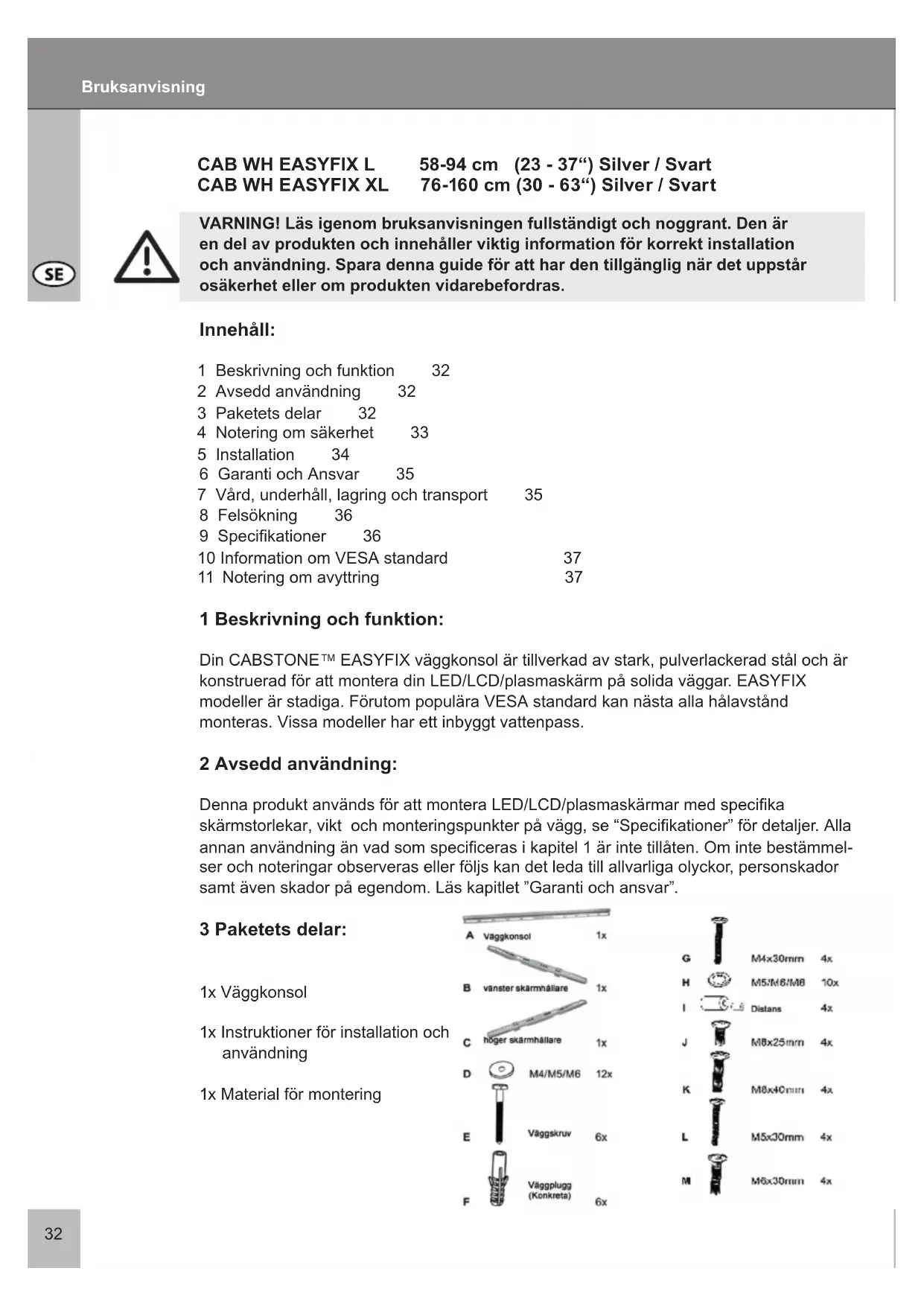

BRUKSANVISNING TV EasyFix L Cabstone

WARNING! Läsigen bromBruksanvisingen fullständigt och noggrant. Den äre en del avprodukten och innehäller viktig information for correkt installation och användning. Spara denna guide for att har den tillganglig nar det uppstår osäkerhet eller omprodukten vidarebefordras.

Inneháll:

1 Beskrivning och Funktion 32
2 Avsedd anvandning 32
3 Paketets delar 32
4 Notering om sakerhet 33
5 Installation 34
6 Garanti och Ansvar 35
7 Vard, underhall, lagring och transport 35
8 Felsökning 36
9 Specificationer 36
10 Information om VESA standard 37
11 Notering om avyttring 37

1 Beskrivning och Funktion:

Din CABSTONE™ EASYFIX vaggkonsol ar tillverkad av stark, pulverlackerad stål och ar konstruerad for att montera din LED/LCD/plasmaskärm på solida vaggar. EASYFIX modeller ar stadiga. Förutom populä VESA standard kan{nsta alla halavstand monteras. Vissa modeller har ett inbyggt vattenpass.

2 Avsedd användning:

Denna produit används für att montera LED/LCD/plasmaskärmar med spefika skärmstorlekar, vikt och monteringspunkter på vagg, se "Specificationer" für detailjer. Alla annan användning an vad som specificeras i kapitel 1 ar inte tillaten. Om inte bestämelse ser och noteringar observeras aller kan det leda till allvarlga olyckor, personskador samt även skador på egendom. Läs kapitlet "Garanti och ansvar".

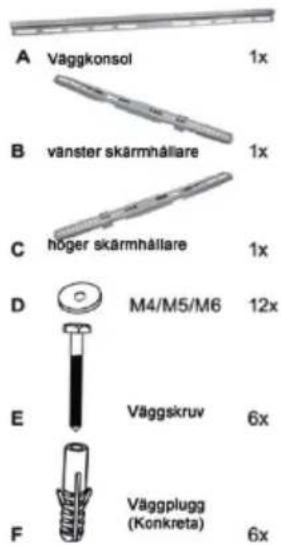

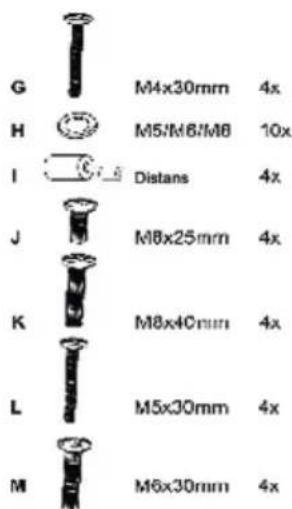

3 Paketets delar:

1x Vaggkonsol
1x Instruktioner for installation och användning
1x Material for montering

4 Notering om sakerhet:

WARNING! Endast utbildade yrkesman ar behöriga att inspektera vöggen damit installerera och ta bortprodukten! Bland annat finns risken for elektriska stötar, blåmärken och krossning!

• Din CABSTONE™ produit ar ingen leksak och ar inte avsedd für barn eftersom den innehäller små delar vilka kan sväljas och kan orsaka skador om den används felaktigt!
• Installera systemet och encheterna som monteras på att sändant satt att personer inte skadas eller att foremål skadas genom att falla ned.
• Ta bort allt forpackningsmaterial aftersom barn kan skära sig på dessa underlek. Vidare finns risken att engångs- och isoleringsmaterial kan sväljas eller inandas.
• Vi rekommenderar att vagginstallationen endast utfors av kvalificerad tekniker.
• For att undvika olyckor ar det nödvändigt att undersöka vöggen innan installationen aller att noggrant leta after en saker plats for installationen. Se upp für strömfürande kablar som finns i vöggen!
• Väggen måste vara tillräckligt stark)d installationen ske ske att den klarar minst fyra gänger den totala vikten for Produkten, ljud-/videoenheter, konsolen och installationsmate-rialet.
  Lås ochså genom kapitlet "Specificationer".
• Platsen für installationen maste klara att sta emot jordbävningar och andra starka vibrationer.
• Undvik platser med höga temperaturer eller fuktighet eller platser som kan komma i kontakt med vatten.
• Placera ALDRIG skärmen på dess frontsida under installationen, luta skärmen mot en vagg eller en stadig yta. Placering av skärmen på dess fronsida kan orsaka permanenta skador!
• Installera endast på en vertikal vagg. Undvik lutande ytor eftersom andra dragpåkännin gar kan paverka materialet.
• Installera inte Produkten på platser som utsats for vibrationer aller svängningar.
• Modificera inte ellerändra nagot tillbehör! Se också till att lasa kapitlet "Garanti och ansvar". Vidrör inte nagra skadade delar.
• Dra Åt alla skruvar. Använd inte För mycket kraft För att undvika att skruvarna brister och slirar i gängorna.
• Borrhalen i väggen ar fortfarande synliga after attenhetskonsolen och kabelhanteringssystemet tagits bort. Efter lang användning kan en fläck blk var pa väggen.
• Installerainteproduktenpapatlatser somutsattdirekt sollusller starkt lus.Detta kommer attoka trottheten i ogonen vid tittande pa skarmen.Lamna tillrackligtmed utrymme runt utmatningsenhetermaamtjud-/videoenheterna och runht hela systemet for att garantera tillrackligtmed ventilation och sakerhetsmarginal for att undvika skador.
• Under transport, följ detaljerna som listedas i kapitlet "Specificationer" och vidtag atgården lämpliga for transport.
• För frägor, defekter, mekaniska skador, Funktionsfel och andra Funktionella problem som i nte kan lösas med hjälp avenna guide, kontakta din Återförsäljare for reparation ell er utbyta sāsom beskrivs i kapitlet "garanti och ansvar".
• Uppmärksamma den maximala belastningen som listed Kapitlet "Specificationer".
• Observera ochså anecdarvillkoren som beskrivs i kapitet "Avsedd användning".

• De medfoljande komponenterna ar endast lampliga for installation på en fast sten-ller belongvagg. Om materialet i vagggen ar nagot annat maste motsvarande installationsma terial anvandas. Under alla forhällanden rådfraga en specialist.

• Se till att använda korrekt gangstorlek under installationen av skärmen på vaggkonsolen.

5 Installation:

Använd vaggkonsolen som mall (A) für att markera de sex halen som skall borras i väggen samt ett vattenpass.

Kontrollera om det finns gas-ller vattenledninger erler elledninger i vagggen innan du borrar! Anvand en 10mm betongborr for att borra halen med ett djup pa 60 mm. For in en plugg (F) i vart och ett av de borrade halen. När sa gors kan en hammare vara anvandbar. Anvand sedan de sex vaggskruvarna (E) och lampliga brickor (D) for att montera vaggkonsolen (A).

Steg 2 Montera skärmhällaren på baksidan av skärmen:

Se till att skarmhal-larna ar parallella till varandra och centrerade pa skarmen. (Fig. 2-A) M4, M5, M6 och M8 skruvar medfoljer for montering pa

skärmen. Andra storlekar maste kopas frän en specialaffär. Du maste använda medfoljande brickor for skärmar med svängd baksidan sāsom illustreras i (fig. 2-B). För skärmar med plan baksidan fortssatt sāsom illustreras i (fig. 2-C). Lämplig skruvstorlek beror på gangstorleken på skärmen.

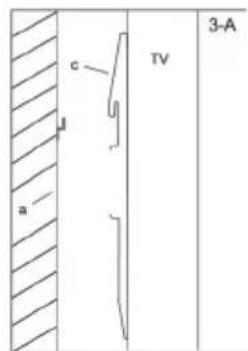

Steg 3 Upphakning:

Haka nu upp skärmen på vaggkonsolen sasom illustreras i (Fig. 3-A).

ANMÄRKNING: Installationen ar fardig. Genomfor ovanstäende i motsatt ordning for att demontera.

6 Garanti och Ansvar:

• Tillverkaren lämnar garanti fürenna nya enchet under 2 År.
• Eftersom tillverkaren inte kan påverka vaggtyp och installationen av vagginstallati- onssatsen gäller garantin forprodukten endast installationssatsen.
• Om nagot fel aller skada upptäcks på din enhet, kontakta din Återförsäljare och ta med ditt kvitto aller faktura som bevis på inköp om sö behövs. Din Återförsäljarekommen att reparera felet antingen på plats eller skicka encheten till tillverkaren. Du kan underlätta for vara tekniker genom att beskriva ditt eventuella fel i detalj - endast dā kan du garanteras att felet som uppstår sällankommen att hittas och sakert repareras.
• Om din Återförsäljare inte kan kontaktas kan du kontakta oss direkt.
• Tillverkaren ar inte ansvarig for skador på personer eller egendom som orsakas av felaktig installation eller hantering som inte beskrivits ienna guide. Detta inkluderar bland annat alla andringar och modifikatio-ner avprodukten och dess tillbehör.
• All annan användning an den som beskrivs inenna bruksanvisning ar inte tillaten och kan gora att garantin forloras och friskrivning fran ansvar.
• Vi forbahller var ratt mot tryckfel och andringar av encheten, forpackningen och bruksanvisingen.

7 Vård, underhäll, lagring och transport:

• Använd ett tort linnetyg for att rengöraprodukten erer använd en lätt fuktad trasa for svára fläckar. Se upp for strömforande kablar på din enchet under rengöringen! Dra ur kontakten fore rengöringen!
• Se till att inte;nagon kroppsdel klams i den svängande encheten när enchetens delar svängs runt!

WARNING! Det finns risk for elektriska stötar och blåmärken!

• Se till att det finns tillräcklig med utrémme runt skärmen for att garantera tillräcklig ventilation och kontrollera spelrummet for systemet om sö behövs.
• Kontrolera regelbundet att alla tillsatser och skruvar sitter fast och dra Åt dem igen om de År sösa. Detta kan orsakas av exemplpelvis regelbundna forflyttningar.
• Undvik platser med höga temperaturer, fuktighet aller platser som kan bli våta, även under vind, underhäll, lagring och transport.
• Borrhalen i väggen ar fortfarande synlga after att encheten och vägginstallationssat⁻senta tagits bort. Efter lang användning kan en flack bl kvar på väggen.
  Följ sakerhetssymbolerna på forpacknin-gen under transport.

8 Felsökning:

Problem	Åtgård	Märkning
Hur kontrolleras vöggens kvalitet?	Kontrollera vöggtjocklen och materialet bakom gips och tapeter. Rädråga utbildade proffs.	Rörlig belastning für boytor listedes exemplvis i standar-der sösom DIN 1055 och EN 594.
Vilka hål måste borras?	Läs kapitlet "Förpacknogens delar" och Installati-on".	Hålen ar markerade på ritningen.
Väggkonsolen är svår att rikta in.	Be en andra person om hjälp och observera "Noteringar om söker-het!". Läs kapitel 5. Kontrollera alla tillsatser och kontakta din äterförsäl-jare om sö behövs.
andra frågor:	Kontakta oss.	Kontaktdetaljer - omsla-get

9 Specificationer:

Model 51932 / 51933 51938 / 51939
Skärnstorlek 580 - 940 mm, 23" - 37" 760 - 1600 mm, 30" - 63"
max. belastning 75 kg 75 kg
Vikt 2,0 kg 2,0 kg
Mått 515 x 350 x 30 mm 515 x 350 x 30 mm
VESA håldiameter 100x100, 100x200 mm 100x100, 100x200 mm
	200x200, 300x300 mm 200x200, 300x300 mm
	400x200 mm 400x200, 400x400 mm
	600x400 mm
Väggavstand	30 mm 30 mm
Lutningsvinkel	- -
Vridningsvinkel	- -

For att harmonisera monteringsalternativ for monitorer, TV-enheter och deras ställninger och vaggkonsoler på att användarvänigt satt definierar, VESA (Video Electronic Standard Organization) 3 standarder for användningen som namns oven. Genom att använda relevant VESA standard som specificeras på skärmenheten erler i dess bruksanvisning och spekifikationerna i kapitel 9 ienna guide kan du definiera möjiga monteringspunkter. Vissa Modellerna tilläter en steglöst varierbar individuell montering.(til exempl 300 x 300 mm for Sony TVs).

Denna produit fär inte kastas i den vanliga hushållssoporna. Återlamna din enhet utan kostnad vid slutet av dess livslängd på en Återvinningsstation som skapats for detta syfte eller på försäljningsstätlet. Detaljer for avyttring regleras i relevanta lagar.

Återvinningsbart material overfors till Återvinning for att bli nytt rámaterial. Följande Återvinningsbart material samlas in på lokala insamlingsplatser:

• Avfallsglas, plast, avfallsmetall, metall med mera.

Denna typ av Återvinning av forbrukad utrustning bidrar betydligt till skydd av naturen.
