NSPC210 - Haut-parleurs YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleurs
Marque	YAMAHA
Modèle	NSPC210
Type d'enceinte	Système 2 voies bass reflex avec blindage anti-magnétique
Haut-parleurs	Graves : cône 8 cm x 2, Aigu : dôme équilibré 2,2 cm
Impédance	6 Ω
Réponse en fréquence	50 Hz – 45 kHz (-10 dB), jusqu'à 100 kHz (-30 dB)
Puissance d'entrée nominale	40 W
Puissance d'entrée maximale	120 W
Sensibilité	86 dB / 2,83 V / m
Fréquence de coupure	8 kHz
Dimensions (L × H × P)	236 × 1050 × 236 mm (avec pieds)
Poids	7,3 kg
Accessoires fournis	Câble d'enceinte (4 m x 1)
Garantie	2 ans (EEE et Suisse)
Entretien	Chiffon propre et sec. Pas de solvant chimique.
Précautions de sécurité	Éviter l'humidité, la chaleur, les rayons directs du soleil. Ne pas placer d'objets ou de liquides sur l'enceinte.
Connexions	Bornes à vis. Compatible fiches banane (retirer le couvercle).
Positionnement	Surface plane et stable. Distance minimale de 20 cm du téléviseur.
Panneau avant	Amovible : tirer délicatement sur les côtés. Ne pas toucher les parties vibrantes.

FOIRE AUX QUESTIONS - NSPC210 YAMAHA

Quelle est la puissance d'entrée maximale de l'enceinte NSPC210 ?

La puissance d'entrée maximale est de 120 W, avec une puissance nominale de 40 W. Il est important de ne pas dépasser ces valeurs pour éviter d'endommager l'enceinte.

Quelle est l'impédance de l'enceinte YAMAHA NSPC210 ?

L'impédance est de 6 Ω. Assurez-vous que votre amplificateur est compatible avec cette impédance.

Comment connecter les enceintes à l'amplificateur ?

Utilisez le câble fourni. Dénudez 10 mm de gaine, insérez dans les bornes à vis en respectant la polarité (+ et -). Serrez les boulons. Vous pouvez également utiliser des fiches banane en retirant le couvercle.

Quelles sont les dimensions et le poids de l'enceinte NSPC210 ?

Dimensions (L x H x P) : 236 × 1050 × 236 mm avec les pieds. Poids : 7,3 kg.

Comment nettoyer les enceintes YAMAHA NSPC210 ?

Utilisez un chiffon propre et sec. Pour les taches, humidifiez légèrement un chiffon avec de l'eau, essorez-le et frottez doucement. N'utilisez jamais de solvants chimiques (alcool, diluants) car ils peuvent endommager la finition.

Puis-je placer les enceintes près de mon téléviseur ?

Oui, mais gardez une distance d'au moins 20 cm pour éviter les interférences magnétiques. Les enceintes sont blindées anti-magnétiques, mais il est préférable de respecter cette distance.

Que faire si le son est déformé ?

Réduisez le volume de l'amplificateur pour éviter l'écrêtage. Assurez-vous que la puissance de l'amplificateur ne dépasse pas la puissance maximale de l'enceinte (120 W). Vérifiez également les connexions et la polarité.

Quelle est la réponse en fréquence de l'enceinte ?

La réponse en fréquence est de 50 Hz à 45 kHz (-10 dB), et s'étend jusqu'à 100 kHz (-30 dB).

Quelle est la durée de la garantie ?

Yamaha offre une garantie de 2 ans pour les défauts de fabrication dans l'Espace Économique Européen et en Suisse. Conservez votre facture d'achat.

Comment retirer le panneau avant de l'enceinte ?

Tenez les deux côtés du panneau et tirez légèrement. Pour le remettre, alignez les quatre trous et poussez délicatement. Attention à ne pas toucher les parties vibrantes.

MODE D'EMPLOI NSPC210 YAMAHA

Lisez ces précautions attentivement avant d'utiliser votre enceinte.

• Pour utiliser l'appareil au mieux de ses possibilités, lisez attentivement ce mode d'emploi. Conservez-le soigneusement pour référence.
• Installez cette enceinte dans un endroit frais, sec et propre, à l'écart des fenêtres et à l'abri des sources de chaleur, des vibrations, de la poussière, de l'humidité et du froid. Évitez toute source de bruit électrique (transformateurs, moteurs). Pour éviter un incendie ou une électrocution, n'exposez pas cette enceinte à la pluie ni à l'humidité.
• Pour éviter que le coffret se gondole ou se décolore, ne placez pas l'enceinte dans un endroit exposé aux rayons directs du soleil ou à une trop forte humidité.
• Ne placez pas les objets suivants sur l'enceinte : Verres, porcelaine, petits objets métalliques, etc. Si ces objets tombent sous l'effet des vibrations et se brisent, vous risquez de vous blesser ou de blesser votre entourage. Une bougie allumée, etc. Si la bougie tombe sous l'effet des vibrations, cela risque de provoquer un incendie et des blessures.

Un récipient contenant de l'eau.

Si le récipient tombe sous l'effet des vibrations et que l'eau se répand, ceci risque d'endommager l'enceinte et/ou de provoquer une électrocution.

• Évitez d'installer l'appareil dans un endroit où il pourrait être exposé à des éclaboussures ou des gouttes d'eau. Vous risquez de provoquer un incendie ou de vous blesser.
• Évitez d'installer l'appareil dans un endroit où des objets peuvent tomber. Un endroit stable améliorera en outre la qualité du son.
• Si l'enceinte est placée sur la même étagère ou sur le même meuble que la platine, un effet de retour sonore risque de se produire.
• Ne placez jamais votre main ou un corps étranger dans le port situé à l'arrière de l'enceinte ; vous risquez de vous blesser et/ou d'endommager l'enceinte.
• Lorsque vous déplacez l'enceinte, veillez à ne pas la saisir par le port ; vous risquez de vous blesser et/ou d'endommager l'enceinte.
• Si des distorsions se produisent, réduisez le niveau sonore en baissant la commande de volume de l'amplificateur. Veillez à éviter tout « écrêtage » de l'amplificateur. Vous risquez en effet d'endommager l'enceinte.
• Si vous utilisez un amplificateur dont la puissance de sortie nominale est supérieure à la puissance d'entrée nominale de l'enceinte, veillez à ne pas dépasser l'entrée maximale de l'enceinte.
• Ne nettoyez pas l'appareil au moyen d'un solvant chimique, car vous risquez d'endommager la finition. Utilisez un chiffon propre et sec.
• N'essayez pas de modifier ni de réparer l'enceinte. Contactez un technicien YAMAHA qualifié dès que l'enceinte nécessite une réparation. Le coffret ne doit être ouvert sous aucun prétexte.
• Le propriétaire du système est entièrement responsable du bon positionnement et de la bonne installation du système. YAMAHA décline toute responsabilité en cas d'accident provoqué par un positionnement ou une installation inadéquats de l'enceinte.

Information concernant la Collecte et le Traitement des déchets d'équipements électriques et électroniques.

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits électriques ou électroniques usagés ne doivent pas être mélangés avec les déchets domestiques habituels.

Pour un traitement, une récupération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veuillez les déposer aux points de collecte prévus à cet effet, conformément à la réglementation nationale et aux Directives 2002/96/EC.

En vous débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourraient advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques, veuillez contacter votre municipalité, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valables dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

ACCESSOIRES FOURNIS

Câble d'enceinte (4 m × 1)

PRÉCAUTIONS À PRENDRE LORS DU POSITIONNEMENT DE L'ENCEINTE

L'enceinte a été conçue de manière à ce que la majeure partie de son poids soit située dans la partie supérieure, ce qui la rend potentiellement instable si elle est mal installée. Si l'enceinte tombe, elle peut se briser. En outre, cela risque de provoquer des blessures graves, voire la mort, et de provoquer des dommages à des biens personnels.

Pour utiliser l'enceinte correctement et sans danger :

• Placez-la sur une surface plane, solide, nivelée et basse (par rapport au niveau du sol).
• N'appuyez pas sur l'enceinte et et n'appliquez aucune force excessive dessus lorsque vous la déplacez ; veillez en outre à ne laisser aucun objet appuyé contre l'enceinte.
• Ne vous asseyez pas sur l'enceinte et ne posez aucun objet dessus.

Les vibrations et les secousses dues aux tremblements de terre ou autres phénomènes naturels peuvent faire tomber l'enceinte. Pour des raisons de sécurité, il est recommandé d'utiliser des dispositifs améliorant la stabilité (disponibles dans le commerce), comme des attaches en métal, des chaînes, etc.

DISPOSITION DES ENCEINTES

■Utilisation comme enceintes stéréo à 2 canaux

Une meilleure image stéréo est obtenue si les enceintes sont légèrement orientées vers l'auditeur.

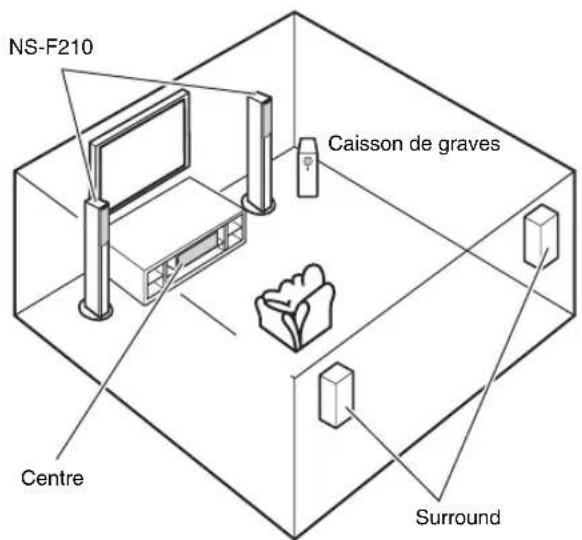

■Utilisation des enceintes avant dans un système multi-canaux

Positionnez les enceintes de chaque côté du téléviseur. Le positionnement des enceintes est important, car il détermine la qualité sonore du système multi-canaux. Placez les enceintes par rapport à votre position d'écoute habituelle en vous référant au mode d'emploi fourni avec votre amplificateur.

• Pour éviter les interférences et la dégradation des couleurs de l'image, n'installez pas les enceintes trop près du téléviseur. Le cas échéant, éloignez-les du téléviseur d'au moins 20 cm.
  Si vous utilisez un téléviseur plasma ou LCD, cela ne se produire pas.

- Pour éviter de trébucher sur les câbles des enceintes et de vous blesser, fixez les câbles au sol.

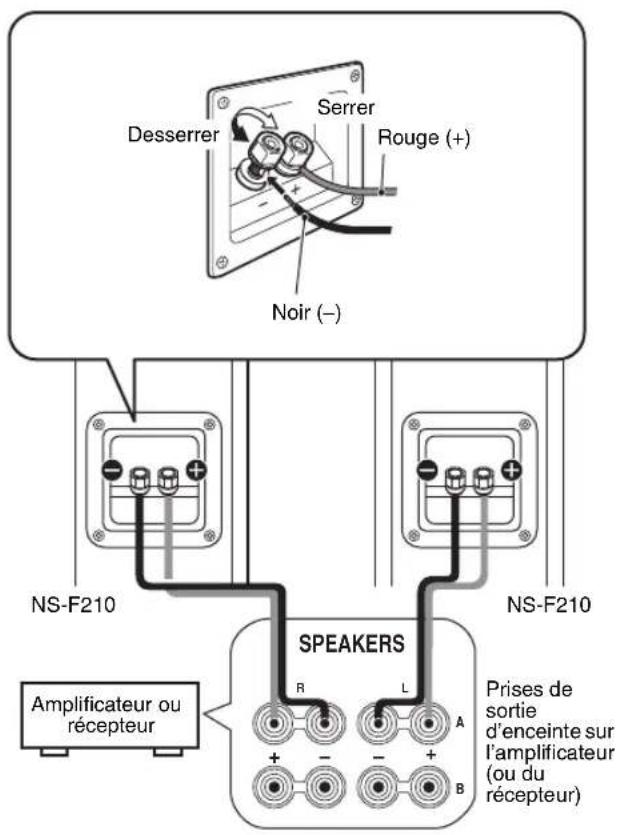

CONNEXIONS À VOTRE AMPLIFICATEUR

Avant de réaliser les connexions, assurez-vous que l'amplificateur est hors tension.

Desserrer Serrer Rouge (+) Noir (−) NS-F210 SPEAKERS Amplificateur ou récepteur Prises de sortie d'enceinte sur l'amplificateur (ou du récepteur) A B R L

• Connectez les bornes d'entrée à vis situées à l'arrière des enceintes aux bornes de sortie d'enceinte de l'amplificateur (ou du récepteur) à l'aide d'un câble d'enceinte.
• Connectez les bornes (+) de l'amplificateur (ou du récepteur) à la borne (+) de chaque enceinte en vous assurant de respecter les fils de couleur du câble. Utilisez l'autre fil du câble pour connecter les bornes (−) des composants.
• Connectez une enceinte aux bornes gauche (L) de votre amplificateur et l'autre enceinte aux bornes droites (R) en respectant les polarités + et –. Si vous inversez les polarités d'une enceinte, le son ne sera pas naturel et manquera de graves.

■Mode de connexion

1 Desserrez le boulon.
2 Retirez 10 mm de la gaine isolante à l'extrémité de chaque câble d'enceinte en tortillant la gaine pour la dégager.

3 Insérez le câble dénudé.
4 Reserrez le boulon pour fixer solidement le câble. Vérifiez que le câble est fermement inséré en tirant légèrement dessus au niveau de la borne.

Remarques

• Ne laissez pas les câbles dénudés entrer en contact les uns avec les autres. Cela risquerait d'endommager l'enceinte et/ou l'amplificateur.
• N'insérez pas la gaine isolante dans l'orifice. Le cas échéant, aucun son ne serait produit.

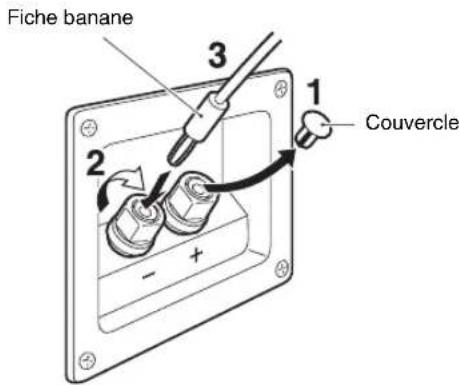

■Lorsqu'une fiche banane est utilisée

Remarque

Ne retirez ce couvercle que lorsque vous utilisez une fiche banane.

Fiche banane 1 Couvercle 2 3

1 Retirez le couvercle en le tirant vers vous.
2 Serrez le boulon de la borne.
3 Insérez la fiche banane dans la borne.

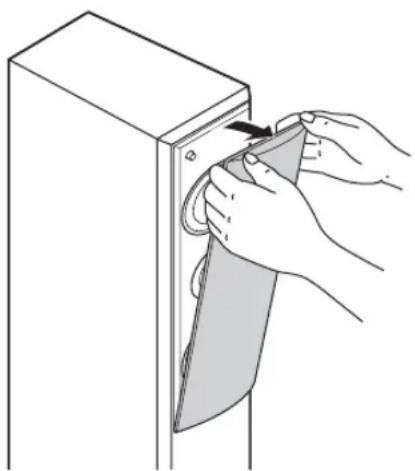

RETRAIT DU PANNEAU AVANT

Le panneau avant est fixé au coffret sur quatre points et peut être retiré si nécessaire. Pour cela, tenez les deux côtés du panneau, puis tirez dessus légèrement. Pour le remettre en place, alignez les quatre trous sur la surface intérieure du panneau avec les quatre points correspondants de l'encinte, puis poussez délicatement.

Lorsque vous retirez le panneau, n'appliquez aucune force excessive avec les outils et veillez à ne pas toucher le partie vibrante des enceintes.

CARACTÉRISTIQUES TECHNIQUES

Type ....Système d'enceintes bass reflex 2 voies Type à blindage anti-magnétique

Pilote....Enceinte de graves à cône de 8 cm × 2 Tweeter à dôme équilibré de 2.2 cm

Impédance....6 Ω

Réponse en fréquence.... 50 Hz à 45 kHz (-10 dB) à 100 kHz (-30 dB)

Puissance d'entrée nominale.... 40 W

Puissance d'entrée maximale.... 120 W Sensibilité .... 86 dB/2.83 V/m

Fréquence de recouvrement.... 8 kHz Dimensions (avec les pieds d'enceinte) (L × H × P)

236 × 1050 × 236 mm Poids 7.3 kg

• Dans un souci d'amélioration de ses produits, Yamaha se réserve le droit de modifier les caractéristiques techniques sans préavis.
• Veillez à ne pas dépasser les valeurs de puissance d'entrée indiquées ci-dessus.

Entretien de l'enceinte

Lors du nettoyage, n'utilisez pas de solvant chimique (alcool, diluants, etc.), car vous risquez d'endommager la finition. Utilisez un chiffon propre et sec. En cas de tache persistante, humidifiez un chiffon avec de l'eau, essorez-le, puis frottez légèrement la surface.

(Pour les modèles polis) Le fait de heurter la surface de l'instrument avec des objets durs en métal, en porcelaine ou autres peut provoquer une craquelure ou le pelage de la finition. Veillez donc à procéder avec précaution.

Garantie Limitée pour l'Espace Économique Européenne et la Suisse

Merci d'avoir porté votre choix sur un produit Yamaha. Dans l'hypothèse où vous devriez recourir au service de notre garantie après-vente, veuillez contacter votre revendeur Yamaha. Si vous rencontrez la moindre difficulté, n'hésitez pas à contacter directement Yamaha dans votre pays de résidence. Vous pouvez trouver toutes informations complémentaires sur notre site Web (http://www.yamaha-hifi.com/ ou http://www.yamaha-uk.com/ pour les résidents au Royaume-Uni).

Yamaha garantit votre produit contre tout défaut de fabrication, pièces et main d'oeuvre, pour une durée de 2 ans à compter de la première date de vente au détail. Yamaha s'engage, dans les conditions décrites ci-après, à procéder à la réparation du produit défectueux (ou d'un quelconque de ses composants) ou à son remplacement à l'appréciation de Yamaha en prenant à sa charge les coûts relatifs aux pièces détachées et à la main d'oeuvre. Yamaha se réserve le droit de remplacer le produit par un modèle semblable, de par sa valeur et ses caractéristiques, dès lors que la commercialisation dudit produit a cessé ou bien lorsque sa réparation s'avère économiquement injustifiée.

Conditions

1. La facture d'achat originelle ou un justificatif d'achat correspondant (indiquant la date d'achat, la référence du produit et le nom du revendeur) DOIT accompagner le produit défectueux, ainsi qu'une description précise du dysfonctionnement constaté. En l'absence de cette preuve d'achat, Yamaha se réserve le droit de refuser le service de la garantie et le produit peut être restitué aux frais du consommateur.
2. Le produit DOIT avoir été acheté par un distributeur agréé Yamaha au sein de l'Espace Economique Européen ou en Suisse.
3. Le produit doit n'avoir fait l'objet d'aucune modification ou altération, sauf accord écrit de Yamaha.
4. Les cas suivants font obstacle à l'application de la garantie:

a. Entretien périodique et réparation ou remplacement de pièces ayant subi une usure ou défaillance normale.

b. Dommages résulótant de:

(1) Réparation effectuée par le consommateur lui-même ou par un tiers non autorisé.
(2) Emballage ou manutention inadéquats lors du transport du produit pour réparation. Veuillez noter qu'il est de la responsabilité de l'expéditeur de s'assurer que le produit est correctement emballé.
(3) Utilisation non-conforme du produit, correspondant aux cas non limitatifs (a) d'utilisation non-conforme à l'objet normal du produit ou non-conforme aux instructions d'utilisation, de maintenance ou d'installation publiées par Yamaha, (b) ou d'utilisation du produit incompatible avec les normes techniques ou de sécurité en vigueur au sein du pays d'utilisation.
(4) Accidents, foudre, dégât des eaux, incendie, ventilation incorrecte, fuite de pile ou toute autre cause échappant au contrôle de Yamaha.
(5) Les défauts de la configuration dans laquelle ce produit est incorporé et/ou l'incompatibilité avec des produits tiers.
(6) Produit importé au sein de l'EEE, et/ou en Suisse, par une autre entité que Yamaha, dès lors que ce produit n'est pas conforme aux normes techniques ou de sécurité du pays d'utilisation et/ou aux normes des produits commercialisés par Yamaha au sein de l'EEE et/ou en Suisse.
(7) Produits non audiovisuels.

(Les produits soumis à une “Déclaration de Garantie AV de Yamaha” sont indiqués sur notre site Web à l’adresse http://www.yamaha-hifi.com/ou http://www.yamaha-uk.com/ pour les résidents au Royaume-Uni.)

1. Lorsque la garantie diffère entre le pays d'achat et le pays d'utilisation du produit, la garantie du pays d'utilisation est applicable.
2. Yamaha ne saurait être tenu pour responsable de quelconques pertes ou dommages, directs, consécutifs ou autres, sa responsabilité au titre de la garantie étant strictement limitée à la réparation ou au remplacement du produit.
3. Nous vous invitons à sauvegarder toutes les données ou réglages personnalisés de votre produit, Yamaha ne pouvant être tenu responsable de leur modification ou perte.
4. La présente garantie laisse intégralement subsister les droits que le consommateur peut détenir au titre de la garantie légale en vigueur ou au titre du contrat de vente conclu avec son revendeur.
