NSPC210 - Lautsprecher YAMAHA - Kostenlose Bedienungsanleitung

Produkttyp	Lautsprecher
Marke	YAMAHA
Modell	NSPC210
Lautsprechertyp	2-Wege-Bassreflexsystem mit Antimagnetabschirmung
Lautsprechertreiber	Tieftöner: 8 cm Konus x 2, Hochtöner: 2,2 cm Kalotte
Impedanz	6 Ω
Frequenzgang	50 Hz – 45 kHz (-10 dB), bis 100 kHz (-30 dB)
Nenneingangsleistung	40 W
Maximale Eingangsleistung	120 W
Empfindlichkeit	86 dB / 2,83 V / m
Übergangsfrequenz	8 kHz
Abmessungen (B × H × T)	236 × 1050 × 236 mm (mit Füßen)
Gewicht	7,3 kg
Mitgeliefertes Zubehör	Lautsprecherkabel (4 m x 1)
Garantie	2 Jahre (EWR und Schweiz)
Pflege	Reines, trockenes Tuch. Keine chemischen Lösungsmittel.
Sicherheitshinweise	Vermeiden Sie Feuchtigkeit, Hitze und direkte Sonneneinstrahlung. Stellen Sie keine Gegenstände oder Flüssigkeiten auf den Lautsprecher.
Anschlüsse	Schraubklemmen. Kompatibel mit Bananensteckern (Abdeckung entfernen).
Aufstellung	Ebene und stabile Oberfläche. Mindestabstand von 20 cm zum Fernseher.
Frontabdeckung	Abnehmbar: Vorsichtig an den Seiten ziehen. Nicht die schwingenden Teile berühren.

Häufig gestellte Fragen - NSPC210 YAMAHA

Wie hoch ist die maximale Eingangsleistung des Lautsprechers NSPC210?

Die maximale Eingangsleistung beträgt 120 W, die Nennleistung 40 W. Es ist wichtig, diese Werte nicht zu überschreiten, um Schäden am Lautsprecher zu vermeiden.

Wie hoch ist die Impedanz des Lautsprechers YAMAHA NSPC210?

Die Impedanz beträgt 6 Ω. Stellen Sie sicher, dass Ihr Verstärker mit dieser Impedanz kompatibel ist.

Wie schließe ich die Lautsprecher an den Verstärker an?

Verwenden Sie das mitgelieferte Kabel. Abisolieren Sie 10 mm der Isolierung, führen Sie es in die Schraubklemmen ein und achten Sie auf die Polarität (+ und -). Ziehen Sie die Schrauben fest. Sie können auch Bananenstecker verwenden, indem Sie die Abdeckung entfernen.

Welche Abmessungen und welches Gewicht hat der Lautsprecher NSPC210?

Abmessungen (B x H x T): 236 × 1050 × 236 mm mit Füßen. Gewicht: 7,3 kg.

Wie reinige ich die Lautsprecher YAMAHA NSPC210?

Verwenden Sie ein reines, trockenes Tuch. Bei Flecken befeuchten Sie ein Tuch leicht mit Wasser, wringen Sie es aus und reiben Sie vorsichtig. Verwenden Sie niemals chemische Lösungsmittel (Alkohol, Verdünner), da diese die Oberfläche beschädigen können.

Kann ich die Lautsprecher in der Nähe meines Fernsehers aufstellen?

Ja, aber halten Sie einen Abstand von mindestens 20 cm ein, um magnetische Störungen zu vermeiden. Die Lautsprecher sind antimagnetisch abgeschirmt, aber es ist besser, diesen Abstand einzuhalten.

Was tun, wenn der Ton verzerrt ist?

Reduzieren Sie die Lautstärke des Verstärkers, um Clipping zu vermeiden. Stellen Sie sicher, dass die Verstärkerleistung die maximale Leistung des Lautsprechers (120 W) nicht überschreitet. Überprüfen Sie auch die Anschlüsse und die Polarität.

Wie ist der Frequenzgang des Lautsprechers?

Der Frequenzgang beträgt 50 Hz bis 45 kHz (-10 dB) und reicht bis 100 kHz (-30 dB).

Wie lange ist die Garantiezeit?

Yamaha gewährt eine 2-jährige Garantie auf Herstellungsfehler im Europäischen Wirtschaftsraum und in der Schweiz. Bewahren Sie Ihren Kaufbeleg auf.

Wie entferne ich die Frontabdeckung des Lautsprechers?

Halten Sie die beiden Seiten der Abdeckung und ziehen Sie leicht. Zum Wiedereinsetzen richten Sie die vier Löcher aus und drücken Sie vorsichtig. Achten Sie darauf, die schwingenden Teile nicht zu berühren.

BEDIENUNGSANLEITUNG NSPC210 YAMAHA

Lesen Sie diese Informationen, bevor Sie die Lautsprecher verwenden.

• Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, damit die beste Geräteleistung gewährleistet werden kann. Heben Sie die Bedienungsanleitung auf, um auch später noch nachschlagen zu können.
• Stellen Sie den Lautsprecher an einem kühlen, trockenen und sauberen Platz auf, entfernt von Fenstern, Wärmequellen, Erschütterungsquellen, Staub, Feuchtigkeit und Kälte. Meiden Sie Quellen von elektrischen Störgeräuschen (Transformatoren, Motoren). Das Gerät darf keinem Regen oder Feuchtigkeit ausgesetzt werden, um einen Brand oder Stromschlag zu vermeiden.
• Um ein Verziehen oder Verfärben des Gehäuses zu verhindern, sollten Sie die Lautsprecher nicht in direktem Sonnenlicht oder an Orten aufstellen, an denen eine hohe Luftfeuchtigkeit herrscht.
• Stellen Sie nicht folgende Gegenstände auf den Lautsprecher: Glas, Porzellan, kleine metallische Gegenstände usw. Wenn Glas usw. aufgrund von Vibrationen herunterfällt und zerbricht, können möglicherweise Personenschäden verursacht werden.

Eine brennende Kerze usw.

Wenn eine Kerze aufgrund von Vibrationen herunterfällt, können möglicherweise ein Brand und Personenschäden verursacht werden.

Ein Gefäß mit Wasser

Wenn ein Gefäß mit Wasser aufgrund von Vibrationen herunterfällt und Wasser ausläuft, können die Lautsprecher möglicherweise beschädigt werden und/oder Sie können einen elektrischen Schlag bekommen.

• Stellen Sie die Lautsprecher nicht dort auf, wo Fremdstoffe, wie z. B. Wassertropfen in den Lautsprecher gelangen können. Dadurch können ein Brand, Schäden am Gerät und/oder Personenschäden verursacht werden.
• Stellen Sie den Lautsprecher nicht dort auf, wo er leicht umfallen oder wo Gegenstände auf ihn fallen könnten. Ein stabiler Aufstellungsort trägt auch zu einer besseren Tonwiedergabe bei.
• Falls der Lautsprecher im gleichen Regal wie der Plattenspieler aufgestellt wird, können Rückkopplungen auftreten.
• Stecken Sie niemals eine Hand oder einen Fremdkörper in die Öffnung an der Lautsprecherrückseite, da dies Personenschäden und/oder Schäden am Lautsprecher verursachen könnte.
• Wenn der Lautsprecher transportiert wird, verwenden Sie nicht die Öffnung zum Tragen, da dies Personenschäden und/oder Schäden am Lautsprecher verursachen könnte.
• Bei Auftreten von Verzerrungen müssen Sie den Lautstärkepegel am Verstärker reduzieren. Der Verstärker darf nicht in „Clipping“ verfallen. Andernfalls kann der Lautsprecher beschädigt werden.
• Wenn Sie einen Verstärker verwenden, dessen Nennleistung oberhalb der nominellen Aufnahmeleistung des Lautsprechers liegt, so darf die Belastbarkeitsgrenze des Lautsprechers niemals überschritten werden.
• Versuchen Sie nicht, den Lautsprecher mit chemischen Lösungsmitteln zu reinigen, da diese zu einer Beschädigung der Oberfläche führen könnte. Verwenden Sie ein sauberes, trockenes Tuch.
• Versuchen Sie nicht den Lautsprecher zu modifizieren oder zu reparieren. Kontaktieren Sie einen qualifizierten YAMAHA-Kundendienst, wenn eine Reparatur erforderlich sein sollte. Das Gehäuse darf unter keinen Umständen geöffnet werden.
• Eine sicher Aufstellung oder Installation liegt in der Verantwortung des Besitzers. YAMAHA kann keine Verantwortung für Unfälle übernehmen, die durch unsachgemäße Aufstellung oder falsches Anschließen der Lautsprecher verursacht werden.

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte

Befindet sich dieses Symbol auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte nicht mit dem normalen Haushaltsabfall entsorgt werden.

In Übereinstimmung mit Ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC, bringen Sie alte Geräte bitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle Ressourcen zu schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte, kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel.

[Entsorgungsinformation für Länder außerhalb der Europäischen Union]

Dieses Symbol gilt nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.

MITGELIEFERTES ZUBEHÖR

Lautsprecherkabel (4 m × 1)

VORSICHTSHINWEISE FÜR DIE AUFSTELLUNG DER LAUTSPRECHER

Der Lautsprecher ist so konstruiert, dass sich sein Hauptgewicht in seinem oberen Bereich befindet; aus diesem Grunde ist er anfällig für ein Umkippen, wenn nicht die notwendige Sorgfalt bei der Absicherung seiner Stabilität aufgewandt wird. Falls der Lautsprecher umkippt, könnte dies zu einer Beschädigung des Lautsprechers oder zu Personenschäden (sogar mit Todesfolge) führen und/oder persönliches Eigentum könnte Schaden nehmen.

Zur sicheren und ordnungsgemäßen Verwendung des Lautsprechers:

• Stellen Sie den Lautsprecher an einem Ort auf, der solide, eben, glatt und niedrig (in Bezug auf den Boden) ist.
• Achten Sie bitte darauf, dass Sie die Seite des Lautsprechers nicht anschieben oder Druck darauf ausüben, wenn Sie den Lautsprecher bewegen und lehnen Sie keine Gegenstände an seiner Seite an.
• Setzen Sie sich nicht auf den Lautsprecher und platzieren Sie keinerlei Gegenstände darauf.

Vibrationen oder Stöße, die mit Erdbeben in Zusammenhang stehen, und andere Erscheinungen oder Aktivitäten könnten dazu führen, dass der Lautsprecher umfällt. Aus Sicherheitsgründen wird deshalb empfohlen, im Handel erhältliche Produkte zu verwenden, die die Stabilität des Lautsprechers erhöhen (beispielsweise Metallpassen oder Ketten usw.).

AUFSTELLEN DER LAUTSPRECHER

■Verwendung als 2-Kanal-Stereolautsprecher

Wenn die Lautsprecher in Richtung Hörposition leicht angewinkelt aufgestellt werden, wird ein besseres Stereo-Klangbild erzielt.


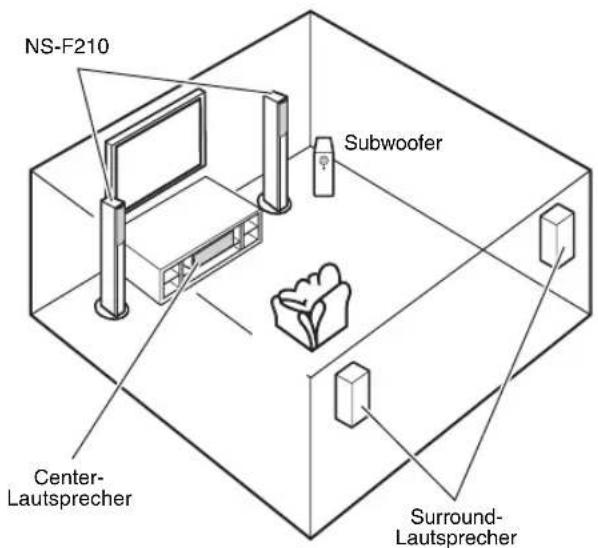

■Verwendung als Frontlautsprecher innerhalb eines Mehrkanal-Systems

Stellen Sie die Lautsprecher auf beiden Seiten des Fernsehgerätes auf. Die Position der Lautsprecher ist hier von großer Wichtigkeit, da dies einen entscheidenden Einfluss auf die Gesamt-Tonqualität des Mehrkanal-Systems hat. Stellen Sie die Lautsprecher je nach Hörposition anhand der im Lieferumfang des Verstärkers enthaltenen Bedienungsanleitung auf.

NS-F210 Subwoofer Center- Lautsprecher Surround- Lautsprecher

Hinweise

• Wenn Sie dieses Gerät zu nah an einem Fernsehgerät aufstellen, können Bildstörungen oder ein summendes Geräusch auftreten. Sollte dies passieren, stellen Sie den Lautsprecher weiter entfernt (mehr als 20 cm) vom Fernsehgerät auf.
  Bei Verwendung eines Plasma- oder LCD-Fernsehgeräts tritt diese Störung nicht auf.
• Befestigen Sie die Kabel am Boden, um Unfälle durch lose Lautsprecherkabel zu verhindern, über die jemand stolpern kann.

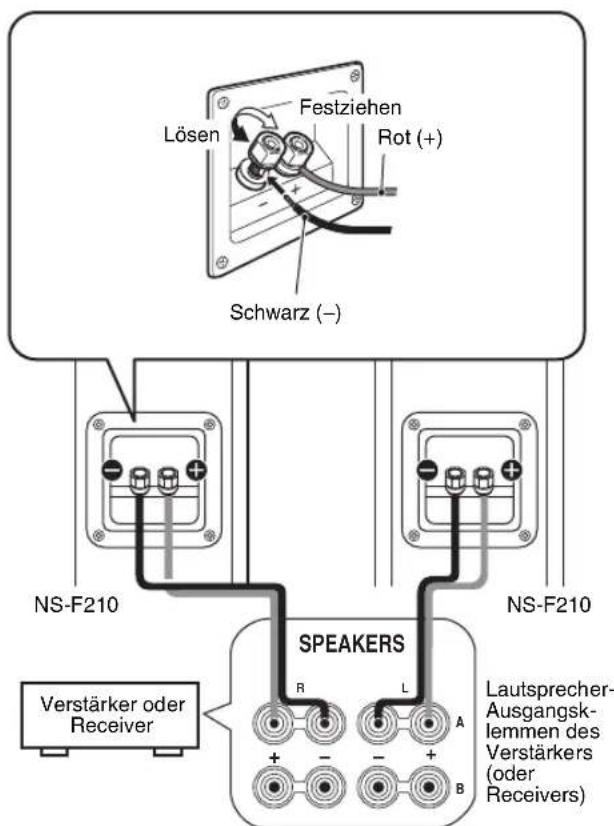

ANSCHLUSS AN DEN VERSTÄRKER

Vergewissern Sie sich, dass der Verstärker ausgeschaltet ist, bevor Sie die Anschlüsse durchführen.

Lösen Festziehen Rot (+) Schwarz (−) NS-F210 SPEAKERS Verstärker oder Receiver Lautsprecher-Ausgangsklemmen des Verstärkers (oder Receivers) R L A + - + - B

• Verbinden Sie die Eingänge mit Schraubbefestigung an der Rückseite der Lautsprecher über das Lautsprecherkabel mit den Lautsprecher-Ausgängen des Verstärkers (oder Receivers).
• Schließen Sie die (+)-Anschlüsse am Verstärker (oder Receiver) an die (+)-Anschlüsse des jeweiligen Lautsprechers an und stellen Sie sicher, dass die Farbcodierung am Kabelende berücksichtigt wird. Verbinden Sie die (−)-Anschlüsse der Komponenten über die andere Ader des Kabels.
• Schließen Sie einen Lautsprecher an die linken Anschlüsse des Verstärker an (durch L markiert) und dann den anderen Lautsprecher an die rechten Anschlüsse (durch R markiert), wobei unbedingt darauf geachtet werden muss, dass die Polarität nicht vertauscht wird (+,-). Falls ein Lautsprecher mit umgekehrter Polarität angeschlossen wird, wirkt die Tonwiedergabe unnatürlich und kraftlos.

■Anschluss

1 Lösen Sie den Knopf.
2 Entfernen Sie 10 mm der Isolierung an jedem Ende des Kabels und verdrehen Sie die freiliegenden Adern sauber und eng miteinander, wie unten gezeigt.

3 Führen Sie den bloßen Draht ein.
4 Ziehen Sie den Knopf wieder an und sichern Sie die Kabel. Ziehen Sie leicht an den Kabeln, um zu kontrollieren, ob sie fest angeschlossen ist.

Hinweise

• Die bloßen Lautsprecherdrähte dürfen nicht miteinander in Berührung kommen, da dies den Lautsprecher oder den Verstärker oder auch beides beschädigen könnte.
• Führen Sie nicht die Isolierungsbeschichtung in das Loch ein. Andernfalls wird möglicherweise kein Ton erzeugt.

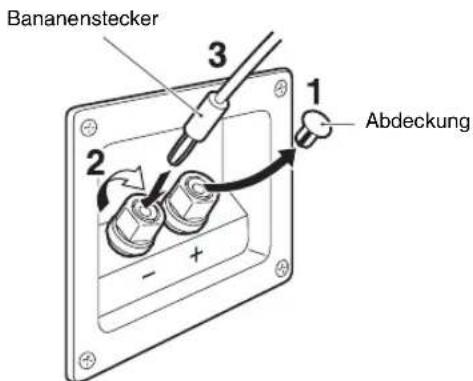

■Bei Verwendung eines Bananensteckers

Hinweis

Nehmen Sie diese Abdeckung nur ab, wenn Sie einen Bananenstecker verwenden.

Bananenstecker 3 2 1 Abdeckung - +

1 Entfernen Sie die Abdeckung, indem Sie sie zu sich hin ziehen.
2 Ziehen Sie den Anschlussknopf fest.
3 Stecken Sie einfach den Bananenstecker in den Anschluss.

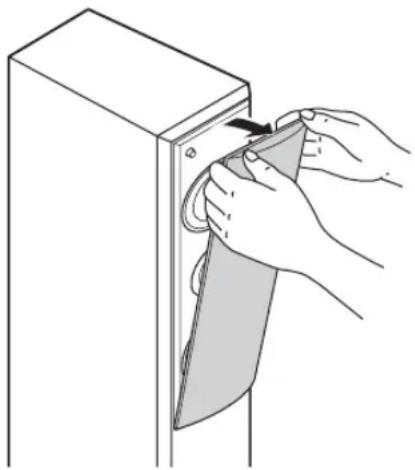

ABNEHMEN DER VORDEREN ABDECKUNG

Die vordere Abdeckung ist an vier Punkten mit dem Gehäuse verbunden und kann bei Wunsch abgenommen werden. Um die Abdeckung abzunehmen, halten Sie sie an beiden Seiten fest und ziehen sie in gerader Linie aus dem Lautsprecher heraus. Um die Abdeckung wieder anzubringen, richten Sie die vier Löcher an der inneren Oberfläche der Abdeckung an den entsprechenden vier Punkten des Lautsprechers aus und drücken behutsam.

Achten Sie beim Abnehmen der Abdeckung darauf, dass Sie nicht die Treibereinheiten berühren und mit keinem Werkzeug übermäßigen Druck ausüben.

TECHNISCHE DATEN

Typ....2-Wege-Bassreflex-Lautsprechersystem Nichtmagnetisch abgeschirmt

Treiber....8 cm Konus Tieftöner × 2 2.2 cm Balanced-Dome-Hochtöner

Impedanz....6 Ω

Frequenzgang.... 50 Hz bis 45 kHz (-10 dB) bis 100 kHz (-30 dB)

Nenneingangsleistung.... 40 W

Maximale Eingangsleistung.... 120 W Empfindlichkeit .... 86 dB/2.83 V/m

Übernahmefrequenz.... 8 kHz Abmessungen (mit Ständern) (B × H × T) ..... 236 × 1.050 × 236 mm

Gewicht....7.3 kg

• Technische Daten können infolge von Produktverbesserungen ohne Ankündigung geändert werden.
• Vorsicht ist geboten, damit die oben aufgeführten Eingangs-Leistungswerte nicht überschritten werden.

Pflege des Lautsprechers

Wenn Sie dieses Gerät abwischen, verwenden Sie keine chemischen Lösungsmittel (z. B. Alkohol oder Verdünner usw.): Andernfalls wird möglicherweise die Oberfläche beschädigt. Verwenden Sie ein sauberes, trockenes Tuch. Befeuchten Sie bei hartnäckigen Flecken ein weiches Tuch mit Wasser, wringen Sie es aus, und wischen Sie den Lautsprecher dann mit dem Tuch ab. (Für Modelle mit polierter Oberfläche) Durch Stöße mit Gegenständen aus Metall oder Porzellan oder mit anderen harten Objekten kann die Oberfläche Risse erhalten oder abblättern. Vorsicht bei Verwendung.

Begrenzte Garantie für den Europäischen Wirtschaftsraum (EWR) und die Schweiz

Herzlichen Dank, dass Sie sich für ein Yamaha Produkt entschieden haben. In dem unwahrscheinlichen Fall, dass die Garantie für das Yamaha-Produkt in Anspruch genommen werden muss, wenden Sie sich bitte an den Händler, bei dem es gekauft wurde. Sollten Sie auf Schwierigkeiten stoßen, wenden Sie sich bitte and die Yamaha Repräsentanz in Ihrem Land. Auf unserer Internetseite (http://www.yamaha-hifi.com/ oder http://www.yamaha-uk.com/ für Einwohner Großbritanniens) finden Sie alle Einzelheiten.

Wir garantieren für einen Zeitraum von zwei Jahren ab ursprünglichem Kaufdatum, dass dieses Produkt frei von Verarbeitungs- oder Materialfehlern ist. Yamaha verpflichtet sich, gemäß der nachstehend angeführten Bedingungen, ein fehlerhaftes Produkt (oder Teile desselben) kostenfrei (gilt für Teile und Arbeit) zu reparieren oder auszutauschen. Diese Entscheidung obliegt ausschließlich Yamaha. Yamaha behält sich vor, das Produkt gegen ein in Art und/oder Wert und Zustand ähnliches Produkt auszutauschen, wenn das entsprechende Modell nicht mehr erzeugt wird, oder die Reparatur als unrentabel angesehen wird.

Bedingungen

1. Dem defekten Produkt MUSS die Originalrechnung oder der Originalkaufbeleg (der Beleg muss das Kaufdatum, den Produkt-Code und den Namen des Händlers aufweisen) beigelegt werden, ebenso eine Fehlerbeschreibung. Bei Fehlen einer eindeutigen Kaufbestätigung behält sich Yamaha das Recht vor, den kostenfreien Service abzulehnen und das Produkt auf Kosten des Kunden zu retournieren.
2. Das Produkt MUSS von einem AUTORISIERTEN Yamaha-Händler innerhalb des Europäischen Wirtschaftsraums (EWR) oder der Schweiz gekauft worden sein.
3. Es wurden keine wie auch immer gearteten Änderungen am Produkt vorgenommen, außer diese wurden von Yamaha schriftlich genehmigt.
4. Folgendes ist von der Garantie ausgeschlossen:

a. Regelmäßige Wartung und Reparatur oder Austausch von Verschleißteilen.
b. Schaden durch:

(1) Vom Kunden selber oder von nichtbefugten Dritten ausgeführte Reparaturen.
(2) Unsachgemäße Verpackung oder Handhabung während des Transports vom Kunden. Beachten Sie bitte, dass die sachgerechte Verpackung des zur Reparatur gebrachten Produkts in der Verantwortung des Retournierenden liegt.

(3) Unsachgemäße Verwendung, einschließlich der, jedoch nicht beschränkt auf, (a) die Verwendung des Produkts zu anderen als den normalen Zwecken oder Behandlung entgegen die Anweisungen Yamahas zur korrekten Handhabung, Wartung oder Lagerung und (b) die Installierung oder Verwendung des Produkts auf andere Weise als dies den technischen oder Sicherheitsstandards jenes Landes entspricht, in dem das Produkt verwendet wird.

(4) Unfälle, Blitzschlag, Wasser, Feuer, ungeeignete Belüftung, Auslaufen der Batterie oder jedem anderen Grund, den Yamaha nicht beeinflussen kann.

(5) Defekte an jenem System, an welches dieses Produkt angeschlossen wird und/oder die Inkompatibilität mit Produkten anderer Hersteller.

(6) Die Verwendung eines nicht von Yamaha in den EWR und/oder die Schweiz importierten Produkts, wenn dieses Produkt nicht den technischen oder Sicherheitsstandards jenes Landes, in dem es verwendet wird, und/oder der standardisierten Produktspezifikation für von Yamaha im EWR und/oder der Schweiz vertriebene Produkte, entspricht.

(7) Andere als für den AV- (audio-visuellen) Bereich bestimmte Produkte. (Produkte, die der „Yamaha AV-Garantieerklärung“ unterliegen, sind auf unserer Website bei http://www.yamaha-hifi.com/ oder http://www.yamaha-uk.com/ für Einwohner Großbritanniens definiert.)

1. Wenn es Unterschiede in den Garantiebedingungen zwischen jenem Land in dem das Produkt gekauft wurde, und jenem in dem das Produkt verwendet wird, finden die Garantiebedingungen jenes Landes Anwendung, in dem das Produkt verwendet wird.

2. Yamaha kann für keinerlei Verluste oder Schäden, ob direkt, in Konsequenz oder anderweitig, verantwortlich gemacht werden, außer bezüglich der Reparatur oder des Ersatzes eines Produkts.

3. Legen Sie bitte Kopien aller persönlichen Einstellungen und Daten an, da Yamaha weder für irgendwelche Änderungen noch für den Verlust solcher Daten verantwortlich gemacht werden kann.

4. Diese Garantie beeinflusst nicht die gesetzlichen Verbraucherrechte unter dem geltenden nationalen Recht oder die Verbraucherrechte gegenüber dem Händler, die durch einen Kaufvertrag entstehen.
