MANUAL DE USUARIO NSPC210 YAMAHA

abblättern. Vorsicht bei Verwendung.i Es

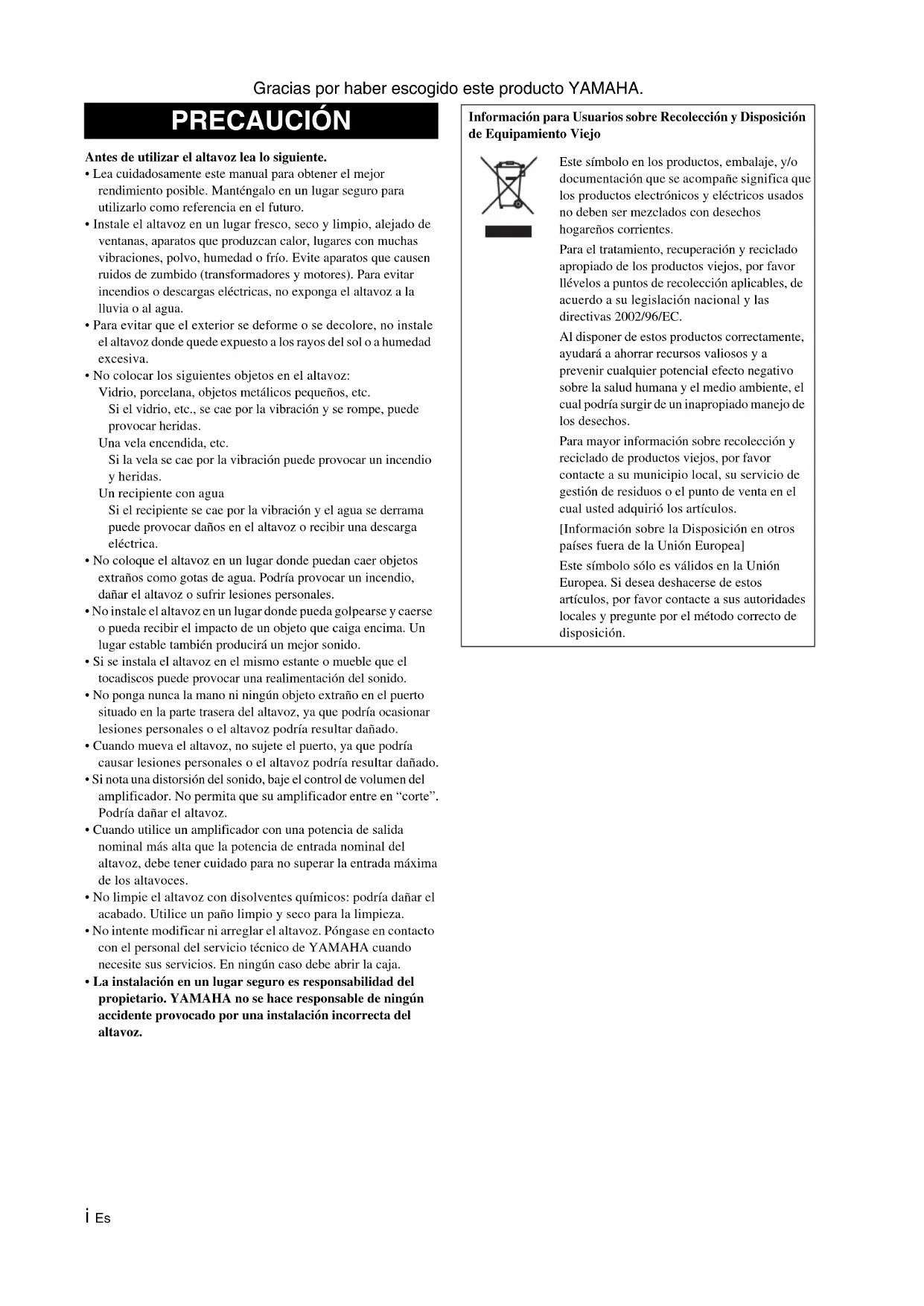

Gracias por haber escogido este producto YAMAHA.

Antes de utilizar el altavoz lea lo siguiente.

• Lea cuidadosamente este manual para obtener el mejor

rendimiento posible. Manténgalo en un lugar seguro para

utilizarlo como referencia en el futuro.

• Instale el altavoz en un lugar fresco, seco y limpio, alejado de

ventanas, aparatos que produzcan calor, lugares con muchas

vibraciones, polvo, humedad o frío. Evite aparatos que causen

ruidos de zumbido (transformadores y motores). Para evitar

incendios o descargas eléctricas, no exponga el altavoz a la

• Para evitar que el exterior se deforme o se decolore, no instale

el altavoz donde quede expuesto a los rayos del sol o a humedad

• No colocar los siguientes objetos en el altavoz:

Vidrio, porcelana, objetos metálicos pequeños, etc.

Si el vidrio, etc., se cae por la vibración y se rompe, puede

Una vela encendida, etc.

Si la vela se cae por la vibración puede provocar un incendio

Un recipiente con agua

Si el recipiente se cae por la vibración y el agua se derrama

puede provocar daños en el altavoz o recibir una descarga

• No coloque el altavoz en un lugar donde puedan caer objetos

extraños como gotas de agua. Podría provocar un incendio,

dañar el altavoz o sufrir lesiones personales.

• No instale el altavoz en un lugar donde pueda golpearse y caerse

o pueda recibir el impacto de un objeto que caiga encima. Un

lugar estable también producirá un mejor sonido.

• Si se instala el altavoz en el mismo estante o mueble que el

tocadiscos puede provocar una realimentación del sonido.

• No ponga nunca la mano ni ningún objeto extraño en el puerto

situado en la parte trasera del altavoz, ya que podría ocasionar

lesiones personales o el altavoz podría resultar dañado.

• Cuando mueva el altavoz, no sujete el puerto, ya que podría

causar lesiones personales o el altavoz podría resultar dañado.

• Si nota una distorsión del sonido, baje el control de volumen del

amplificador. No permita que su amplificador entre en “corte”.

Podría dañar el altavoz.

• Cuando utilice un amplificador con una potencia de salida

nominal más alta que la potencia de entrada nominal del

altavoz, debe tener cuidado para no superar la entrada máxima

• No limpie el altavoz con disolventes químicos: podría dañar el

acabado. Utilice un paño limpio y seco para la limpieza.

• No intente modificar ni arreglar el altavoz. Póngase en contacto

con el personal del servicio técnico de YAMAHA cuando

necesite sus servicios. En ningún caso debe abrir la caja.

• La instalación en un lugar seguro es responsabilidad del

propietario. YAMAHA no se hace responsable de ningún

accidente provocado por una instalación incorrecta del

PRECAUCIÓN Información para Usuarios sobre Recolección y Disposición

de Equipamiento Viejo

Este símbolo en los productos, embalaje, y/o

documentación que se acompañe significa que

los productos electrónicos y eléctricos usados

no deben ser mezclados con desechos

hogareños corrientes.

Para el tratamiento, recuperación y reciclado

apropiado de los productos viejos, por favor

llévelos a puntos de recolección aplicables, de

acuerdo a su legislación nacional y las

directivas 2002/96/EC.

Al disponer de estos productos correctamente,

ayudará a ahorrar recursos valiosos y a

prevenir cualquier potencial efecto negativo

sobre la salud humana y el medio ambiente, el

cual podría surgir de un inapropiado manejo de

Para mayor información sobre recolección y

reciclado de productos viejos, por favor

contacte a su municipio local, su servicio de

gestión de residuos o el punto de venta en el

cual usted adquirió los artículos.

[Información sobre la Disposición en otros

países fuera de la Unión Europea]

Este símbolo sólo es válidos en la Unión

Europea. Si desea deshacerse de estos

artículos, por favor contacte a sus autoridades

locales y pregunte por el método correcto de

El altavoz se construido con la mayoría de su peso localizado en la

parte superior; por ello, podría caerse si no se tiene el cuidado

adecuado para asegurar su estabilidad. Si el altavoz se cae, se

puede dañar o puede ser la causa de lesiones (o hasta la muerte) de

personas y/o provocar daños personales.

Para un uso seguro y adecuado del altavoz:

• Coloque el altavoz en una ubicación que sea sólida, nivelada,

lisa y baja (con respecto al suelo).

• No empuje ni aplique presión a los lados de los altavoces

cuando los mueva, ni apoye objetos sobre los costados.

• No se siente ni coloque objetos en la parte superior del altavoz.

Las vibraciones o sacudidas asociadas a terremotos y otros

fenómenos o actividades pueden causar que el altavoz se caiga.

Por razones de seguridad, se recomienda utilizar productos

comerciales disponibles que aumenten la estabilidad del altavoz

(adaptadores de metal o cadenas, etc.).

■Utilización como altavoces estéreo de

Se obtendrán mejores imágenes estéreo si los altavoces se giran un

poco hacia el oyente.

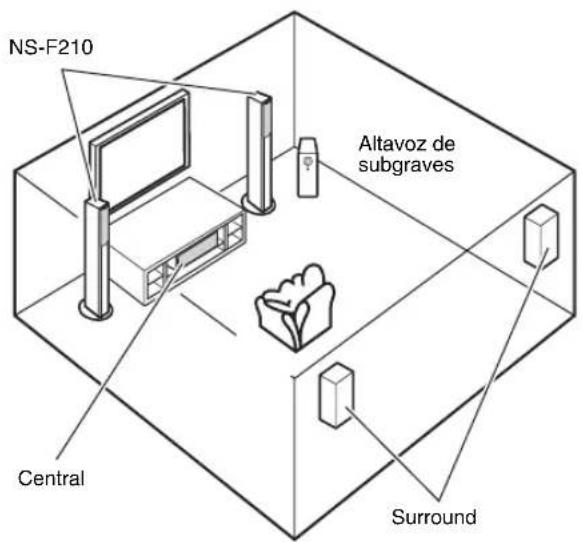

■Utilización como altavoces delanteros en

un sistema multicanal

Sitúe los altavoces a ambos lados del televisor. La situación de los

altavoces es importante, porque controla toda la calidad del sonido

en un sistema de canales múltiples. Sitúe los altavoces basándose

en su posición de audición y siempre según se indica en el manual

de instrucciones suministrado con su amplificador.

• Si ubica los altavoces demasiado cerca de un equipo de

televisión, se puede deteriorar el color de la imagen y

aparecer interferencias. Si esto sucede, aleje el altavoz del

equipo de televisión (más de 20 cm).

Esto no ocurre si se utiliza un televisor LCD o de plasma.

• Fije los cables de los altavoces al suelo para evitar tropiezos

ACCESORIOS SUMINISTRADOS PRECAUCIONES EN LA UBICACIÓN DE LOS ALTAVOCES Cable de altavoz (4 m × 1)

SITUACIÓN DE LOS ALTAVOCES NS-F210Altavoz de subgravesCentralSurround2 Es Antes de realizar las conexiones, asegúrese de que el amplificador está apagado.• Conecte los terminales de entrada tipo tornillo en la parte trasera de los altavoces a los terminales de salida de altavoz del amplificador (o receptor) con el cable de altavoz.• Conecte los terminales (+) en el amplificador (o receptor) y los terminales (+) de cada altavoz; asegúrese de que los códigos de colores de los cables coinciden. Conecte los terminales (–) en ambos componentes utilizando el otro lado del cable.• Conecte un altavoz a los terminales izquierdos (marcados con la letra L) de su amplificador, y otro altavoz a los terminales derechos (marcados con la letra R), asegúrese de no invertir las polaridades (+, –). Si un altavoz se conecta con la polaridad invertida, el sonido no será natural y habrá ausencia de bajos. ■ Como conectar

2 Quite 10 mm de recubrimiento aislante en los extremos de cada cable del altavoz y tuérzalos con firmeza, tal como se indica a continuación. 3 Inserte el cable pelado.

4 Apriete el nudo y fije los cables. Tire ligeramente de los cables en el terminal para verificar que está firmemente conectado. Notas • No deje que los cables pelados se toquen; si lo hace, podría dañar el altavoz, el amplificador o ambos.• No introduzca el recubrimiento aislante en el agujero. Puede que no salga el sonido. ■ Si utiliza una clavija banana

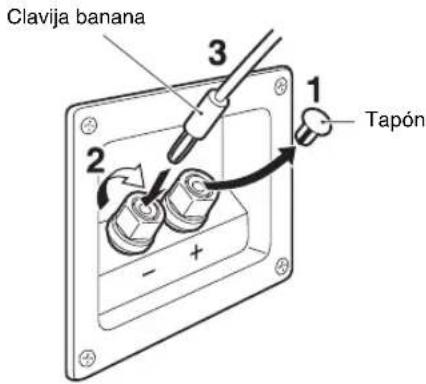

Nota No quite esta cubierta si no va a utilizar una clavija banana. 1 Quite la tapa tirando de ella hacia usted.

2 Apriete el nudo del terminal.

3 Inserte la clavija banana en el terminal.

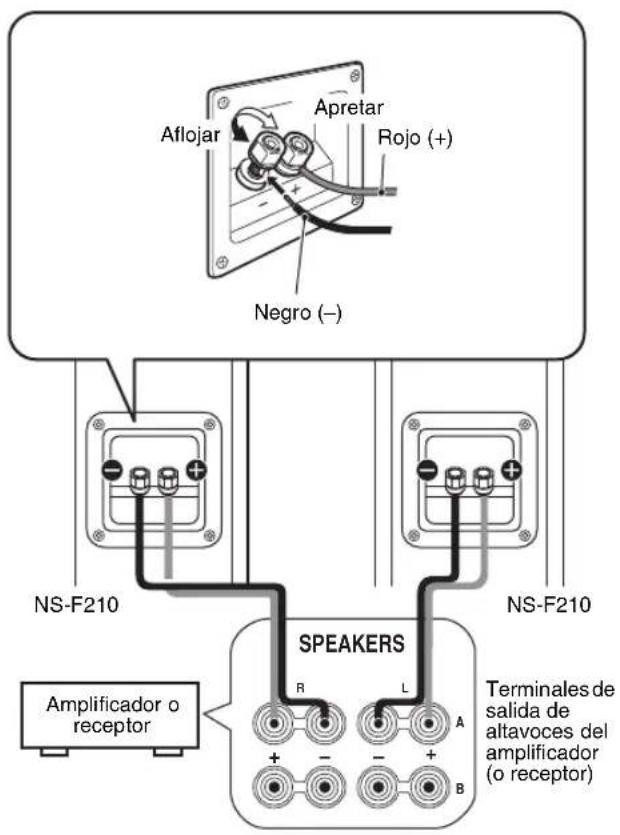

CONEXIONES CON EL AMPLIFICADOR SPEAKERS A B LR

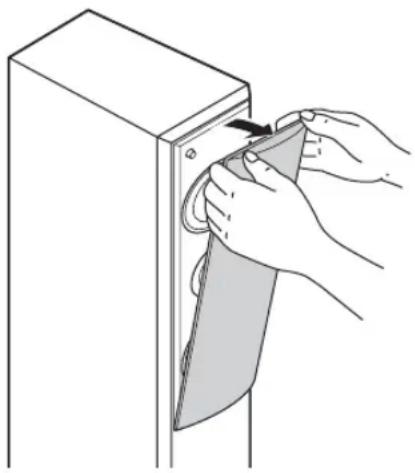

La cubierta está fijada a la caja en cuatro puntos. Si lo desea, puede

extraerla. Para ello, sujétela por ambos lados y tire lentamente para

separarla del altavoz. Para volver a colocar la cubierta, alinee los

cuatro orificios de la superficie interior con los cuatro puntos

correspondientes del altavoz y presione con suavidad.

Cuando se extraiga la cubierta, tenga cuidado de no tocar la

parte vibrante de los altavoces con las manos ni de ejercer

fuerza excesiva con herramientas.

Tipo Sistema de altavoz reflejo de graves de 2 vías

Tipo de blindaje no magnético

Controlador Woofer de cono de 8 cm × 2

Tweeter de 2.2 cm con cúpula equilibrada

Respuesta de frecuencia50 Hz - 45 kHz (-10 dB)

Potencia de entrada nominal 40 W Potencia máxima de entrada 120 W Sensibilidad 86 dB/2.83 V/m

Frecuencia de corte 8 kHz

Dimensiones (con soporte) (An × Al × Pr)

236 × 1.050 × 236 mm

• Especificaciones sujetas a cambios sin previo aviso debido a

modificaciones del producto.

• Deberá asegurarse de no exceder los valores de potencia

indicados anteriormente.

Garantía limitada para el Área Económica Europea (AEE) y Suiza

Gracias por haber elegido un producto Yamaha. En el caso poco probable de que su producto Yamaha necesite el servicio que concede la garantía, póngase

en contacto por favor con el concesionario a quien adquirió el producto. Si usted tiene alguna dificultad, póngase en contacto por favor con la oficina

representativa de Yamaha en su país. Podrá encontrar todos los detalles necesarios en nuestros sitios Web (http://www.yamaha-hifi.com/ o http://www.yamaha-uk.com/ para los residentes del Reino Unido). El producto tiene una garantía de dos años, a partir de la fecha de la compra original, que cubre las reparaciones de las averías que pueda tener debido a

defectos en la mano de obra o en los materiales empleados en su fabricación. Yamaha se compromete, sujeto a las condiciones listadas más abajo, a reparar

el producto o cualquier pieza (o piezas) que tenga defectos, o a sustituirlo, a discreción de Yamaha, sin cobrar ningún honorario por las piezas o la mano de

obra. Yamaha se reserva el derecho de reemplazar un producto por otro de clase y/o precio y condiciones similares, en el caso de que éste no se fabrique más o se considere que las reparaciones resultan poco económicas.Condiciones de la garantía 1.

El producto defectuoso DEBERÁ ir acompañado de la factura o recibo de venta original (que muestre la fecha de la compra, el código del producto y el nombre

del concesionario), junto con una explicación que describa detalladamente la avería. Si falta esta prueba clara de la compra, Yamaha se reserva el derecho a no

proveer el servicio de reparaciones gratis, y el producto podrá ser devuelto al cliente corriendo éste con todos los gastos relacionados con el envío.

El producto DEBERÁ haber sido adquirido en el establecimiento de un concesionario Yamaha AUTORIZADO dentro del Área Económica Europea (AEE) o Suiza.

3. El producto no deberá haber sido sometido a ninguna modificación ni alteración, a menos que ésta haya sido autorizada por escrito por Yamaha.

4. De esta garantía se excluye lo siguiente:

a. El mantenimiento periódico y la reparación o sustitución de piezas debidos al desgaste natural. b. Los daños debidos a: (1) Reparaciones realizadas por el propio cliente o por un tercero que no cuente con ninguna autorización.

(2) Embalaje inadecuado o maltrato, cuando el producto está siendo transportado desde el lugar de residencia del cliente. Tenga en cuenta que el

cliente es el responsable de embalar el producto adecuadamente cuando éste es devuelto para ser reparado.

(3) Mal uso, incluyendo, pero sin limitarse a: (a) no usar el producto de forma normal o no seguir las instrucciones de uso, mantenimiento y

almacenamiento apropiadas indicadas por Yamaha, y (b) instalación o uso del producto de forma inconsistente con las normas técnicas o de seguridad vigentes en el país donde éste se utiliza. (4) Accidentes, rayos, agua, fuego, ventilación inadecuada, fuga de pilas o cualquier otra causa fuera del control de Yamaha.

(5) Defectos del sistema en el que se incorpora este producto e/o incompatibilidad con productos de terceros.

(6) Uso de un producto importado en la EEA y/o Suiza, no por Yamaha, donde ese producto no cumple con las normas técnicas o de seguridad del

país donde se usa y/o con la especificación estándar de un producto vendido por Yamaha en la EEA y/o en Suiza.

(7) Productos que no están relacionados con AV (audiovisual).

(Los productos sujetos a la “Declaración de Garantía de AV de Yamaha” se definen en nuestro sitio Web http://www.yamaha-hifi.com/ o http://www.yamaha-uk.com/ para los residentes del Reino Unido.) 5.

Cuando las garantías del país donde se compra el producto y del país donde éste se usa son diferentes se aplicará la garantía del país donde se usa el producto.

6. Yamaha no se hará responsable de ninguna pérdida o daño directo, emergente o de cualquier otro tipo; sólo se hará responsable de la reparación o sustitución del producto. 7. Haga una copia de seguridad de cualquier configuración o datos personalizados, ya que Yamaha no se hará responsable de ninguna alteración o pérdida que tal configuración o datos puedan sufrir. 8. Esta garantía no afecta a los derechos legales del consumidor bajo las leyes nacionales aplicables vigentes, ni a los derechos del consumidor contra el concesionario surgidos de su contrato de venta/compra.

EXTRACCIÓN DE LA CUBIERTA ESPECIFICACIONES Cuidados del altavoz

Cuando limpie esta unidad, no utilice productos químicos

(como alcohol o disolventes): podrían dañar el acabado.

Utilice un paño limpio y seco para la limpieza. Para las

manchas más difíciles, humedezca un paño en agua, frote la

mancha y seque la zona con el paño.

(Para modelos con acabado pulido) No golpee la superficie

del instrumento con objetos metálicos, de porcelana ni con

objetos duros de cualquier otro tipo, ya que el acabado

podría agrietarse o desprenderse. Proceda con cuidado.i Ru
