产品类型	扬声器
品牌	YAMAHA
型号	NSPC210
音箱类型	2分频低音反射系统，带防磁屏蔽
扬声器	低音：8厘米锥盆 x 2，高音：2.2厘米平衡球顶
阻抗	6 Ω
频率响应	50 Hz – 45 kHz (-10 dB)，高达100 kHz (-30 dB)
额定输入功率	40 W
最大输入功率	120 W
灵敏度	86 dB / 2.83 V / m
分频频率	8 kHz
尺寸（长×高×深）	236 × 1050 × 236 毫米（含底座）
重量	7.3 kg
随附配件	音箱线（4米 x 1根）
保修	2年（欧洲经济区和瑞士）
保养	使用干净的干布。不要使用化学溶剂。
安全注意事项	避免潮湿、高温和阳光直射。请勿在音箱上放置物品或液体。
连接	螺丝接线端子。兼容香蕉插头（取下盖子）。
摆放	平坦稳定的表面。与电视机保持至少20厘米的距离。
前面板	可拆卸：轻轻拉动两侧。请勿触摸振动部件。

常见问题 - NSPC210 YAMAHA

NSPC210音箱的最大输入功率是多少？

最大输入功率为120 W，额定功率为40 W。请勿超出这些值，以免损坏音箱。

YAMAHA NSPC210音箱的阻抗是多少？

阻抗为6 Ω。请确保您的放大器与此阻抗兼容。

如何将音箱连接到放大器？

使用附带的线缆。剥去10毫米绝缘层，插入螺丝端子并注意极性（+和-）。拧紧螺栓。也可以取下盖子使用香蕉插头。

NSPC210音箱的尺寸和重量是多少？

尺寸（长x高x深）：236 × 1050 × 236 毫米（含底座）。重量：7.3 公斤。

如何清洁YAMAHA NSPC210音箱？

使用干净的干布。对于污渍，将布稍微沾湿，拧干后轻轻擦拭。切勿使用化学溶剂（酒精、稀释剂），以免损坏表面。

我可以将音箱放在电视机附近吗？

可以，但请保持至少20厘米的距离以避免磁干扰。音箱具有防磁屏蔽，但最好保持此距离。

如果声音失真怎么办？

降低放大器音量以避免削波。确保放大器功率不超过音箱最大功率（120 W）。同时检查连接和极性。

音箱的频率响应是多少？

频率响应为50 Hz至45 kHz（-10 dB），并延伸至100 kHz（-30 dB）。

保修期是多久？

Yamaha为欧洲经济区和瑞士提供2年制造缺陷保修。请保留购买发票。

如何拆卸音箱的前面板？

握住面板两侧，轻轻拉出。重新安装时，对齐四个孔并轻轻推入。注意不要触摸振动部件。

用户手册 NSPC210 YAMAHA

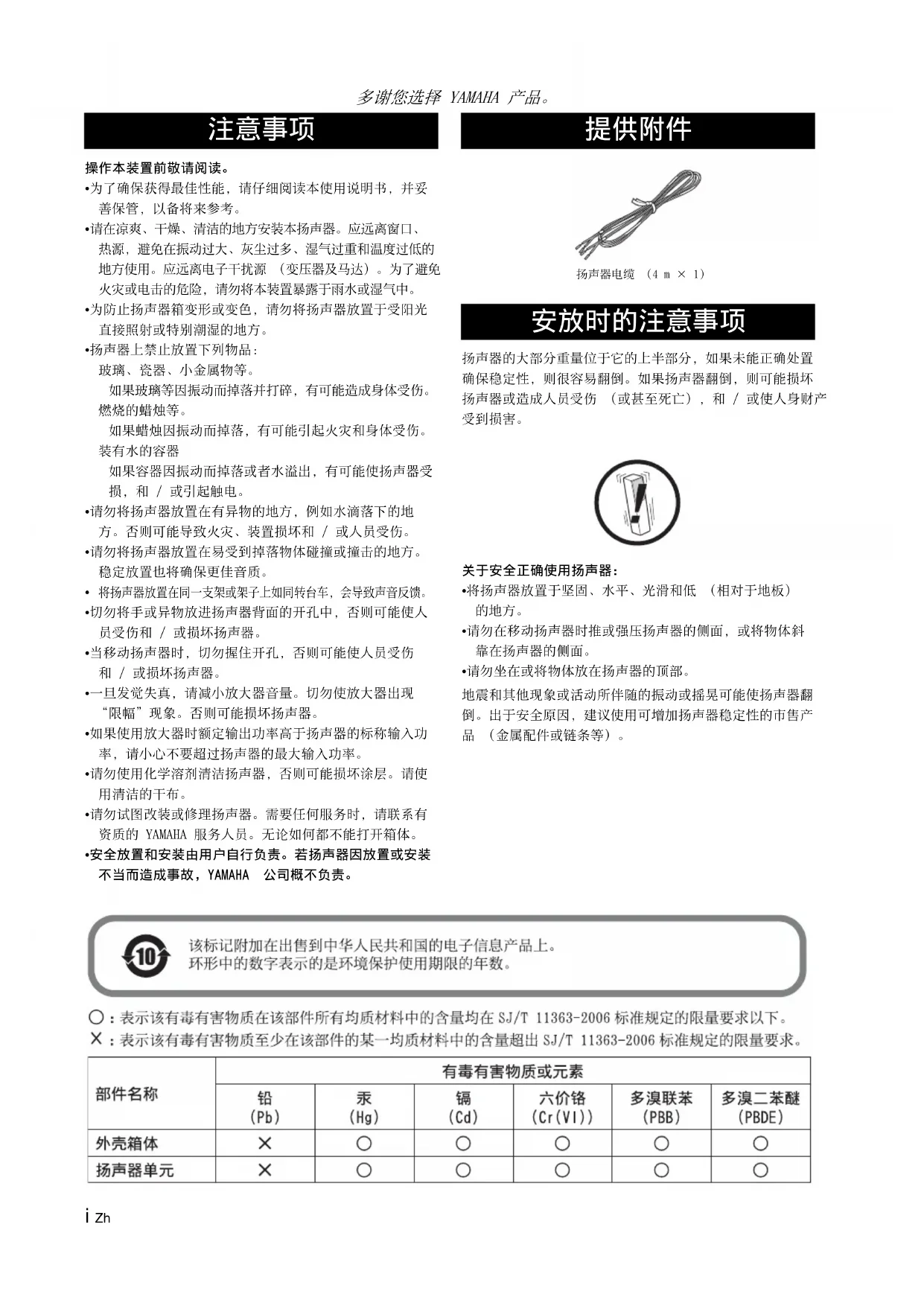

• 为了确保获得最佳性能，请仔细阅读本使用说明书，并妥善保管，以备将来参考。
• 请在凉爽、干燥、清洁的地方安装本扬声器。应远离窗口、热源，避免在振动过大、灰尘过多、湿气过重和温度过低的地方使用。应远离电子干扰源（变压器及马达）。为了避免火灾或电击的危险，请勿将本装置暴露于雨水或湿气中。
• 为防止扬声器箱变形或变色，请勿将扬声器放置于受阳光直接照射或特别潮湿的地方。
• 扬声器上禁止放置下列物品：

玻璃、瓷器、小金属物等。

如果玻璃等因振动而掉落并打碎，有可能造成身体受伤。燃烧的蜡烛等。

如果蜡烛因振动而掉落，有可能引起火灾和身体受伤。装有水的容器

如果容器因振动而掉落或者水溢出，有可能使扬声器受损，和 / 或引起触电。

• 请勿将扬声器放置在有异物的地方，例如水滴落下的地方。否则可能导致火灾、装置损坏和 / 或人员受伤。
• 请勿将扬声器放置在易受到掉落物体碰撞或撞击的地方。稳定放置也将确保更佳音质。
• 将扬声器放置在同一支架或架子上如同转台车，会导致声音反馈。
• 切勿将手或异物放进扬声器背面的开孔中，否则可能使人员受伤和 / 或损坏扬声器。
• 当移动扬声器时，切勿握住开孔，否则可能使人员受伤和 / 或损坏扬声器。
• 一旦发觉失真，请减小放大器音量。切勿使放大器出现“限幅”现象。否则可能损坏扬声器。
• 如果使用放大器时额定输出功率高于扬声器的标称输入功率，请小心不要超过扬声器的最大输入功率。
• 请勿使用化学溶剂清洁扬声器，否则可能损坏涂层。请使用清洁的干布。
• 请勿试图改装或修理扬声器。需要任何服务时，请联系有资质的 YAMAHA 服务人员。无论如何都不能打开箱体。
• 安全放置和安装由用户自行负责。若扬声器因放置或安装不当而造成事故，YAMAHA 公司概不负责。

提供附件

扬声器的大部分重量位于它的上半部分，如果未能正确处置确保稳定性，则很容易翻倒。如果扬声器翻倒，则可能损坏扬声器或造成人员受伤（或甚至死亡），和 / 或使人身财产受到损害。

关于安全正确使用扬声器：

• 将扬声器放置于坚固、水平、光滑和低（相对于地板）的地方。
• 请勿在移动扬声器时推或强压扬声器的侧面，或将物体斜靠在扬声器的侧面。
• 请勿坐在或将物体放在扬声器的顶部。

地震和其他现象或活动所伴随的振动或摇晃可能使扬声器翻倒。出于安全原因，建议使用可增加扬声器稳定性的市售产品（金属配件或链条等）。

该标记附加在出售到中华人民共和国的电子信息产品上。环形中的数字表示的是环境保护使用期限的年数。

○：表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T 11363-2006 标准规定的限量要求。

当扬声器略微成一定角度对着听众时，将获得较佳的立体声效果。

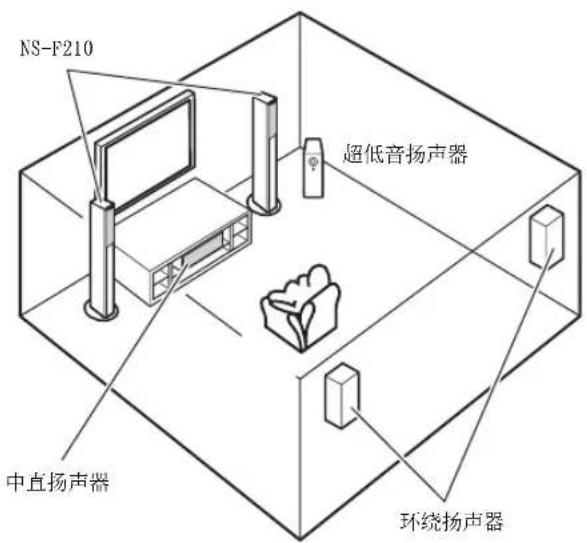

将扬声器放置在电视机的两侧。扬声器的位置很重要，因为它决定着多声道系统的整体音质。按照放大器的使用说明书，根据聆听位置来放置扬声器。

- 将本装置靠近电视机放置可能会影响图像色彩或产生嗡嗡声。如果发生这种情况，请将扬声器与电视机保持距离放置（大于 20 cm）。

当使用 PDP 或 LCD 电视机时，不会发生此现象。

- 为了避免绊到松散的扬声器电缆而发生意外，请将电缆固定在地板上。

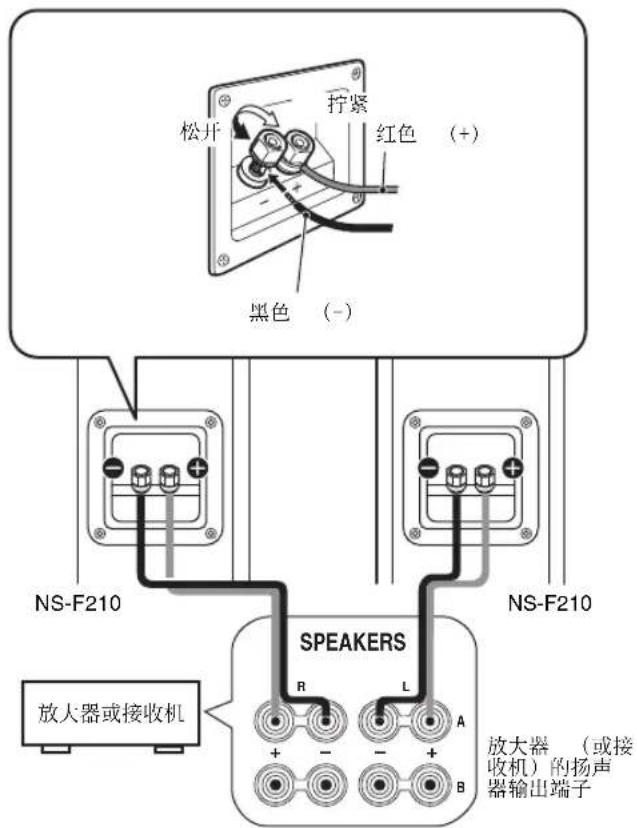

连接到放大器

进行连接前必须关闭放大器。

松开 拧紧 红色 (+) 黑色 (-) NS-F210 SPEAKERS 放大器或接收机 R L A + - - + B 放大器（或接收机）的扬声器输出端子

- 用扬声器电缆将扬声器背面的螺钉型输入端子连接到放大器（或接收机）的扬声器输出端子。

- 将放大器 （或接收机）的 （+）极端子连接到每个扬声器的 （+）极端子，务必确认每根电缆末端的色标线。使用电缆的另一根线连接装置的 （-）极端子。

- 将一个扬声器连接到放大器的左（标有 L）端子，将另一个扬声器连接到右（标有 R）端子，切勿颠倒极性（+，-）。如果极性颠倒连接了扬声器，则声音将不自然并缺少低音。

■如何连接

1 松开旋钮。
2 如下所示，剥去每根电缆末端 10 mm 绝缘层，然后将露出的导线整齐并紧紧地拧在一起。

3 插入裸线。
4 拧紧旋钮并紧固电缆。 轻拉端子上的电缆，检查连接是否牢固。

注意

• 请勿使裸露的扬声器电线互相接触，否则可能损坏扬声器或放大器，或同时损坏两者。
• 请勿将绝缘部分插入孔中。否则可能没有声音。

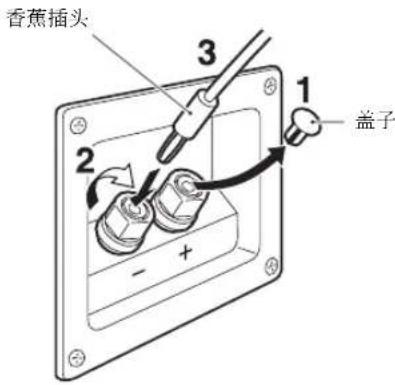

■使用香蕉插头时

注意

除非使用香蕉插头，否则请勿拔出此盖子。

香蕉插头 3 1 盖子 2 + -

1 朝身体方向拉盖子将其拔出。
2 拧紧端子旋钮。
3 只需将香蕉插头插入端子。

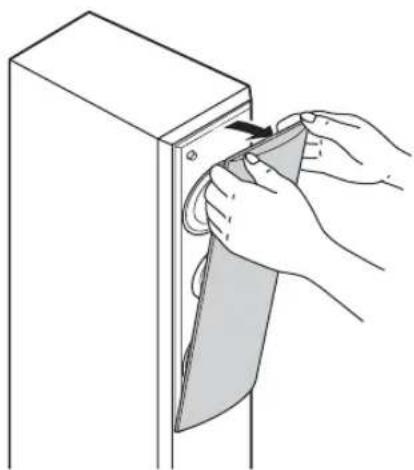

拆下前面板

前面板固定在音箱的四个点上，如果需要可以将其拆下。若要拆下面板，请握住两侧并慢慢从扬声器上将其拉出。若要装回面板，将面板内表面上的四个孔对准扬声器上相应的四个点，然后轻轻推入。

当取下盖子时，小心不要触摸驱动单元，且不要用工具施力。

规格

类型 2 路低音反射扬声器系统

非磁屏蔽型

驱动单元 8 cm 锥形低频扬声器 × 2

2.2 cm 平衡式球顶高音扬声器

阻抗 6 Ω

频率响应 50 Hz 至 45 kHz (-10 dB)

至 100 kHz (-30 dB)

标称输入功率 40 W

最大输入功率 120 W

灵敏度 86 dB/2.83 V/m

分频频率 8 kHz

尺寸（带底脚）（宽×高×深） …… 236 × 1050 × 236 mm

重量 7.3 kg

- 由于产品改进，若有规格变更恕不另行通知。

- 请小心不要超过上述注明的输入功率值。

爱护扬声器

擦拭本装置时，请勿使用化学溶剂（例如酒精或稀释剂等）：可能损坏涂层。请使用清洁的干布。对于难以去除的污渍，请用拧干的湿布擦拭。

（对于表面抛光的型号）用金属、瓷器或其他硬物撞击设备的表面会导致涂层裂开或剥落。请小心使用。
