MODE D'EMPLOI IPD 8450 T Trevi

Outputs: Component Y/Pb/Pr Composite Video Subwoofer Weight: 4.3 kg Size: (L) 199 mm x (H) 828 mm x (D) 172 mm SPEAKERS Woofer: 3.5" Tweeter: 2.5"x2 RADIO SECTION Frequency band: FM 87.5 - 108MHz “Made for iPod“ and “Made for iPhone“ mean that an electronic accessory has been designed to connect specifically to iPod or iPhone, respectively, and has been certified by the developer to meet Apple performance standards. Apple is not responsable for the operations of this device or its compliance with safety and regulatory standards. Please note that the use of this accessory with iPod or iPhone may affect wireless performance. iPhone, iPod, iPod classic, iPod nano, and iPod touch are trademarks of Apple Inc. registerd in the U.S. and other countries. ENGLISH20 IPD 8450T NOTES D'EMPLOI Cet appareil est un instrument électronique de haute précision ; évitez donc de l’utiliser dans les cas suivants : Près de grosses sources de chaleur comme des radiateurs et des poêles. Dans des endroits très humides comme les salles de bains, les piscines, etc. Dans des endroits très poussiéreux. Dans des endroits exposés à de fortes vibrations. Placez l'appareil de sorte qu'il y ait toujours assez d'espace sur ses côtés pour laisser circuler librement l'air (au moins 5 cm). Ne bouchez pas les fentes d'aération. Si des liquides pénètrent à l’intérieur de l’appareil, débranchez-le immédiatement et portez-le au centre d’assistance agréé TREVI le plus proche. Contrôlez toujours, avant d'allumer l'appareil, que les câbles d'alimentation et les câbles de branchement sont correctement installés.

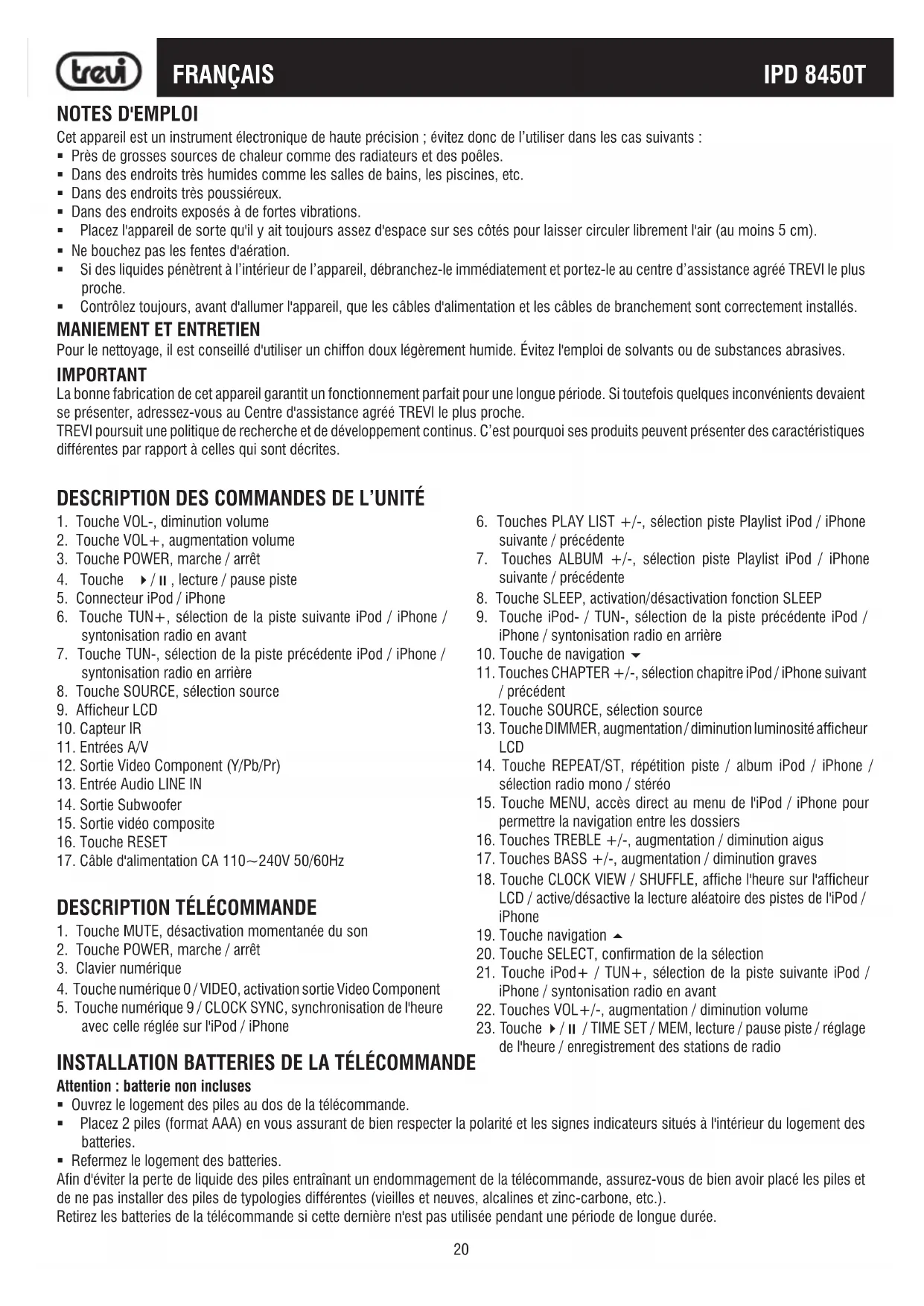

MANIEMENT ET ENTRETIEN

Pour le nettoyage, il est conseillé d'utiliser un chiffon doux légèrement humide. Évitez l'emploi de solvants ou de substances abrasives. IMPORTANT La bonne fabrication de cet appareil garantit un fonctionnement parfait pour une longue période. Si toutefois quelques inconvénients devaient se présenter, adressez-vous au Centre d'assistance agréé TREVI le plus proche. TREVI poursuit une politique de recherche et de développement continus. C’est pourquoi ses produits peuvent présenter des caractéristiques différentes par rapport à celles qui sont décrites.

3. Touche POWER, marche / arrêt

4. Touche /, lecture / pause piste

5. Connecteur iPod / iPhone

6. Touche TUN+, sélection de la piste suivante iPod / iPhone /

syntonisation radio en avant

7. Touche TUN-, sélection de la piste précédente iPod / iPhone /

syntonisation radio en arrière

8. Touche SOURCE, sélection source

15. Sortie vidéo composite

1. Touche MUTE, désactivation momentanée du son

2. Touche POWER, marche / arrêt

3. Clavier numérique

4. Touche numérique 0 / VIDEO, activation sortie Video Component

5. Touche numérique 9 / CLOCK SYNC, synchronisation de l'heure

avec celle réglée sur l'iPod / iPhone

6. Touches PLAY LIST +/-, sélection piste Playlist iPod / iPhone

suivante / précédente

7. Touches ALBUM +/-, sélection piste Playlist iPod / iPhone

suivante / précédente

8. Touche SLEEP, activation/désactivation fonction SLEEP

9. Touche iPod- / TUN-, sélection de la piste précédente iPod /

iPhone / syntonisation radio en arrière

10. Touche de navigation

11. Touches CHAPTER +/-, sélection chapitre iPod / iPhone suivant

12. Touche SOURCE, sélection source

13. Touche DIMMER, augmentation / diminution luminosité afficheur

14. Touche REPEAT/ST, répétition piste / album iPod / iPhone /

sélection radio mono / stéréo

15. Touche MENU, accès direct au menu de l'iPod / iPhone pour

18. Touche CLOCK VIEW / SHUFFLE, affiche l'heure sur l'afficheur

LCD / active/désactive la lecture aléatoire des pistes de l'iPod / iPhone

19. Touche navigation

20. Touche SELECT, confirmation de la sélection

21. Touche iPod+ / TUN+, sélection de la piste suivante iPod /

iPhone / syntonisation radio en avant

22. Touches VOL+/-, augmentation / diminution volume

23. Touche / / TIME SET / MEM, lecture / pause piste / réglage

de l'heure / enregistrement des stations de radio INSTALLATION BATTERIES DE LA TÉLÉCOMMANDE Attention : batterie non incluses Ouvrez le logement des piles au dos de la télécommande. Placez 2 piles (format AAA) en vous assurant de bien respecter la polarité et les signes indicateurs situés à l'intérieur du logement des batteries. Refermez le logement des batteries. Afin d'éviter la perte de liquide des piles entraînant un endommagement de la télécommande, assurez-vous de bien avoir placé les piles et de ne pas installer des piles de typologies différentes (vieilles et neuves, alcalines et zinc-carbone, etc.). Retirez les batteries de la télécommande si cette dernière n'est pas utilisée pendant une période de longue durée. FRANÇAIS21 IPD 8450T

Connectez l'entrée audio LINE IN (13) au dos du haut-parleur à l'aide du câble audio jack stéréo inclus à la sortie audio jack stéréo d'un dispositif (lecteur MP3, lecteur de disques CD portatif,...).

BRANCHEMENT ENTRÉE AUDIO / VIDÉO

Connectez les entrées A/V (11) situés au dos du haut-parleur à l'aide des câbles RCA inclus à la sortie A/V du dispositif (lecteur DVD- Mpeg4, magnétoscope, caméra,...). Assurez-vous de respecter les couleurs pour les différentes sources : jaune pour la vidéo, blanc pour le canal audio gauche et rouge pour le canal audio droit.

BRANCHEMENT SORTIE VIDÉO COMPOSITE

Branchez la sortie Vidéo Composite (15) située au dos du haut-parleur à l’entrée Vidéo Composite d'une télévision, à l'aide d'un câble Vidéo Composite (non inclus). BRANCHEMENT SORTIE VIDEO COMPONENT (Y/Pb/Pr) Branchez la sortie Video Component (Y/Pb/Pr) (12) située au dos du haut-parleur à l'aide d'un câble Y/Pb/Pr (non inclus) à l’entrée Y/ Pb/Pr d'un téléviseur. Assurez-vous de respecter les couleurs des différentes sorties vidéo : vert pour Y, bleu pour Pb, rouge pour Pr.

BRANCHEMENT SORTIE SUBWOOFER

À l'aide d'un câble RCA (non inclus), branchez la sortie Subwoofer située au dos du haut-parleur à l'entrée d'un Subwoofer amplifié ou à l'entrée de l'amplificateur auquel est branché un Subwoofer. Sauf indications contraires, les descriptions des commandes sont valables tant pour l'appareil que pour la télécommande

MARCHE Connectez le câble d’alimentation (17) à une prise de courant CA 110~240V 50/60Hz. Le mode veille va s'activer automatiquement (affichage de l'horloge). Appuyez sur la touche POWER (2) pour allumer le haut-parleur. Appuyez une deuxième fois sur la touche POWER (2) pour activer le mode veille. RÉGLAGE DU VOLUME ET FONCTION MUTE Appuyez sur les touches VOL+ et VOL- (22) pour augmenter / réduire le volume du haut-parleur. Appuyez sur la touche MUTE (1) pour éteindre le son momentanément. Appuyez à nouveau pour le restaurer. RÉGLAGE DES AIGUS ET DES GRAVES Appuyez sur les touches TREBLE+/- (16) pour augmenter / réduire le niveau des aigus du haut-parleur. Appuyez sur les touches BASS+/- (17) pour augmenter / réduire le niveau des graves du haut-parleur.

SÉLECTION DE LA SOURCE

Appuyez plusieurs fois sur la touche SOURCE (12) pour sélectionner la source souhaitée : TUNER (radio), AV (entrées A/V), LINE (entrée LINE IN), IPOD (iPod / iPhone).

RÉGLAGE DE LA FONCTION DIMMER

Appuyez sur la touche DIMMER (13) pour varier la brillance de l'afficheur LCD. RESET Appuyer sur la touche RESET (16) de l'unité pour faire revenir le système aux conditions initiales en cas de défaillance. FONCTION SLEEP Appuyez en séquence sur la touche SLEEP (8) pour activer l'arrêt automatique du haut-parleur. Il est possible de sélectionner l'arrêt automatique après 90, 80, 70, 60, 50, 40, 30, 20, 10 minutes ou sélectionner OFF pour la désactiver. Si activé, le mot SLEEP apparaît sur l'afficheur. FRANÇAIS22 IPD 8450T

1. En mode veille, appuyez et maintenez enfoncée la touche / (4) du haut-parleur ou la touche TIME SET (23) de la télécommande pour activer le réglage de l'horloge ; le chiffre correspondant aux heures se mettra à clignoter. 2. Avec les touches TUN+ (6) et TUN- (7) du haut-parleur ou les touches TUN+ (21) et TUN- (9) de la télécommande sélectionnez l'heure et appuyez sur la touche / (4) du haut-parleur ou la touche TIME SET(23) de la télécommande pour confirmer ; le chiffre correspondant aux minutes commencera à clignoter. 3. Avec les touches TUN+ (6) et TUN- (7) du haut-parleur ou les touches TUN+ (21) et TUN- (9) de la télécommande sélectionnez les minutes et appuyez sur la touche / (4) du haut-parleur ou la touche TIME SET(23) de la télécommande pour confirmer.

Une fois branché un iPod / iPhone, il est possible de synchroniser l'heure de l'appareil avec celle sur l'iPod / iPhone. Il suffit d'appuyer sur la touche CLOCK SYNC (5) pour synchroniser l'heure. FONCTION iPod / iPhone BRANCHEMENT iPod / iPhone Le IPD 8450T est compatible avec la plupart des modèles de iPod / iPhone. Pour vérifier quels modèles sont compatibles, consultez le «TABLEAU DE COMPATIBILITÉ iPod / iPhone». Pour une installation idéale de votre iPod / iPhone, L'IPD 8450T est livré avec 5 différents supports pour installer les différents modèles de iPod / iPhone. Chaque support est caractérisé par un nombre. Pour vérifier le support à utiliser pour votre iPod / iPhone consultez le «TABLE DE COMPATIBILITÉ DES SUPPORTS».

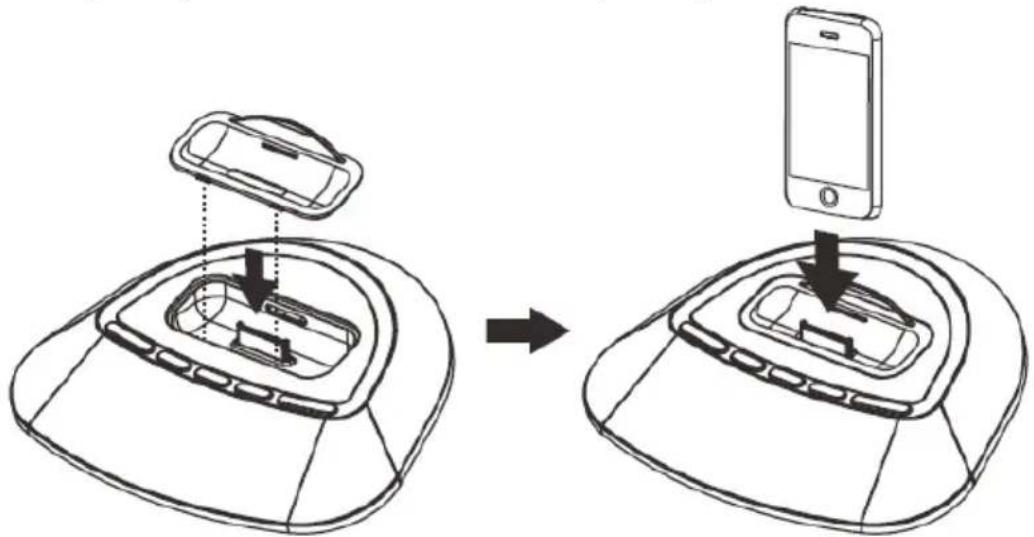

1. Utiliser le support approprié en fonction du tableau ci-dessus indiqué.

2. Le positionner dans le logement prévu à cet effet.

3. Insérez votre iPod / iPhone dans le connecteur iPod / iPhone (5) du haut-parleur.

REMARQUE Un fois inséré votre iPod / Phone après avoir branché le câble d'alimentation, la recharge de la batterie commencera automatiquement. LECTURE iPod / iPhone

1. Allumez le haut-parleur.

2. Insérez votre iPod / iPhone.

3. Appuyez sur la touche SOURCE (12) jusqu'à afficher iPOD sur l'afficheur LCD. La lecture démarrera automatiquement.

4. Appuyez sur la touche / (23) pour interrompre momentanément la lecture. Appuyez à nouveau pour la redémarrer.

5. Appuyez sur la touche TUN+ (6) du haut-parleur ou sur la touche iPod+/TUN+ (21) de la télécommande pour passer à la piste suivante. La tenir appuyée pour avancer rapidement à l'intérieur de la piste. 6. Appuyez sur la touche TUN- (7) du haut-parleur ou sur la touche iPod-/TUN- (9) de la télécommande pour passer à la piste précédente. La tenir appuyée pour reculer rapidement à l'intérieur de la piste. 7. Appuyez sur la touche MENU (15) pour afficher le menu de votre iPod / iPhone à l'aide des touches de navigation / (19/10) sélec- tionnez la piste souhaitée à lire.

8. Appuyez sur les touches PLAY LIST +/- (6) pour sélectionner les pistes de la Playlist de votre iPod / iPhone à lire.

9. Appuyez sur les touches ALBUM +/- (7) pour sélectionner les albums de votre iPod / iPhone à lire.

10. Appuyez sur les touches CHAPTER +/- (11) pour sélectionner les chapitres de votre iPod / iPhone à lire.

11. Gardez la touche SHUFFLE (18) appuyée pour activer la lecture aléatoire des pistes. Appuyez à nouveau sur cette touche pour la désactiver. 12. Appuyez plusieurs fois sur la touche REPEAT (14) pour désactiver les options de répétition. Il est possible de sélectionner la répétition d'une seule piste (REPEAT clignote sur l'afficheur) et la répétition de l'album en entier (REPEAT fixe sur l'afficheur). Continuez à appuyer jusqu'à ce que REPEAT disparaisse sur l'afficheur pour désactiver la répétition. FRANÇAIS23 IPD 8450T TABLEAU DE COMPATIBILITÉ iPod / iPhone FRANÇAIS24 IPD 8450T

1. Allumez le haut-parleur.

2. Appuyez sur la touche SOURCE (12) jusqu'à afficher TUNER sur l'afficheur LCD.

3. Appuyez sur la touche TUN+ (6) du haut-parleur ou la touche iPod+/TUN+ (21) de la télécommande pour syntoniser en avant sur la fin des stations de radio : la fréquence avancera de 0,05 MHz à chaque pression de la touche. La tenir appuyée pour syntoniser automatiquement la station de radio suivante à celle qu'on écoute. 4. Appuyez sur la touche TUN- (7) du haut-parleur ou la touche iPod-/TUN- (9) de la télécommande pour syntoniser en arrière sur la fin des stations de radio : la fréquence reculera de 0,05 MHz à chaque pression de la touche. La tenir appuyée pour syntoniser automatiquement la station de radio précédente à celle qu'on écoute. 5. Si vous connaissez la fréquence de la station de radio que vous souhaitez, vous pouvez saisir la fréquence en utilisant directement le clavier numérique (3) de la télécommande. Par exemple, si vous souhaitez écouter la station de radio à la fréquence 93,10MHz saisissez en séquence des numéros 9, 3, 1 et 0. Si l'on saisit une fréquence en dehors de la bande passante le message ERROR s'affiche à l'écran.

6. Appuyez sur la touche ST (14) pour passer du mode STÉRÉO au mode MONO et vice-versa.

ENREGISTREMENT DES STATIONS RADIO

1. Se syntoniser sur une station de radio.

2. Tenir appuyée la touche / (4) du haut-parleur ou la touche MEM (23) de la télécommande. Le message « P01 » s’affiche à l’écran. 3. Appuyez sur les touches TUN+/- (6/7) du haut-parleur ou les touches TUN+/- (21/9) de la télécommande pour sélectionner la position où enregistrer la station de radio. Vous pouvez sélectionner de la position P01 à la position P20. 4. Appuyez sur la touche / (4) du haut-parleur ou la touche MEM (23) de la télécommande pour confirmer la position sélectionnée.

5. Répéter les étapes de 2 à 4 pour enregistrer les positions encore disponibles.

6. Pendant l'écoute, appuyez sur la touche / (4) du haut-parleur ou la touche MEM (23) de la télécommande pour faire défiler les stations enregistrées.

Grâce à l'entrée LINE IN il est possible de lire n'importe quel dispositif externe avec une sortie audio. 1. Branchez le dispositif externe à l'entrée LINE IN tel que décrit dans le chapitre INSTALLATION ET BRANCHEMENTS à page 21.

2. Allumez le haut-parleur.

3. Allumez le dispositif externe.

4. Appuyez sur la touche SOURCE (12) jusqu'à afficher LINE sur l'afficheur LCD.

5. Régler le volume et les tons comme décrit à la page 21, OPÉRATIONS DE BASE. Si le volume est trop faible, réglez le volume du dispositif externe. ENTRÉES AUDIO / VIDÉO - SORTIE VIDÉO COMPOSITE Grâce aux entrées A/V, il est possible de lire n'importe quelle source audio ou audio / vidéo. 1. Branchez le dispositif externe aux entrées A/V et une tv / moniteur à la sortie Vidéo Composite tel que décrit dans le chapitre INSTAL- LATION ET BRANCHEMENTS à la page 21.

2. Allumez le haut-parleur.

3. Allumez le dispositif externe.

4. Appuyez sur la touche SOURCE (12) jusqu'à afficher AV sur l'afficheur LCD.

5. Régler le volume et les tons comme décrit à la page 21, OPÉRATIONS DE BASE.

6. Si le dispositif externe est équipé d'un signal vidéo (par exemple un lecteur DVD), il est automatiquement commuté sur la sortie Vidéo Composite. REMARQUE Assurez-vous que le téléviseur / moniteur connecté à l'entrée Vidéo Composite est réglé sur l'entrée correspondante. Consultez le manuel de votre tv / moniteur. FRANÇAIS26 IPD 8450T SORTIE VIDEO COMPONENT (Y/Pb/Pr) Grâce à la sortie Video Component (Y/Pb/Pr), il est possible de lire les vidéos présents sur votre iPod / iPhone. 1. Branchez un tv / moniteur à la sortie Video Component (Y/Pb/Pr) tel que décrit dans le chapitre INSTALLATION ET BRANCHEMENTS à page 21.

2. Allumez le haut-parleur.

3. Insérez votre iPod / iPhone.

4. Appuyez sur la touche SOURCE (12) jusqu'à afficher iPOD sur l'afficheur LCD.

5. Démarrer un vidéo sur votre iPod / iPhone. Le signal vidéo est automatiquement commuté sur la sortie Video Component

6. Si aucun changement ne se produit, appuyez sur la touche VIDEO (4) de la télécommande.

REMARQUES Vérifiez que le tv / moniteur connecté à la sortie Video Component (Y/Pb/Pr) est réglé sur l'entrée correspondante. Consultez le manuel de votre tv / moniteur. Ce n'est pas possible de lire des images ou des photos sur votre iPod / iPhone, mais uniquement les vidéos. SORTIE SUBWOOFER Grâce à la sortie SUBWOOFER il est possible d'intégrer le son en sortie du haut-parleur avec un Subwoofer amplifié ou un Subwoofer branché sur un amplificateur. 1. Connectez le Subwoofer amplifié ou l'amplificateur branché sur le Subwoofer à la sortie SUBWOOFER tel que décrit dans le chapitre INSTALLATION ET BRANCHEMENTS à la page 21.

2. Allumez le haut-parleur.

3. Allumez le Subwoofer amplifié ou l'amplificateur.

4. Le son de n'importe quelle source sera ainsi intégré avec celui du subwoofer branché.

PROBLÈMES ET SOLUTIONS

Si l’IPD 8450T ne fonctionne pas correctement, contrôlez attentivement cette liste avant de confier l'appareil à un centre d’assistance agréé TREVI. De toute façon, ne cherchez pas à réparer vous-mêmes l’appareil, car la garantie ne serait plus valable. Seuls les centres techniques de service après vente TREVI sont autorisés à effectuer des interventions sur cet appareil. Radio avec son déformé Effectuez la syntonisation manuelle pour centrer la bonne fréquence. Tournez le haut-parleur pour améliorer la réception. Réinitialiser le haut-parleur. Radio sans son Vérifiez que la source est réglé sur TUNER. Volume trop faible. Augmenter le volume. MUTE activé. Désactiver MUTE. Réinitialiser le haut-parleur. L'iPod / iPhone ne communique pas / sans son Vérifiez que le source est réglée sur IPOD. Retirez l'iPod / iPhone du connecteur et vérifiez qu'il n'est pas sale ou il n'y a pas d'obstructions. Vérifiez que l'iPod / iPhone fonctionne correctement avant de le placer dans le logement. Volume trop faible. Augmenter le volume. MUTE activé. Désactiver MUTE. Réinitialiser le haut-parleur. La télécommande ne marche pas Remplacez la batterie FRANÇAIS27 IPD 8450T

À L'INTÉRIEUR DE L'EMBALLAGE

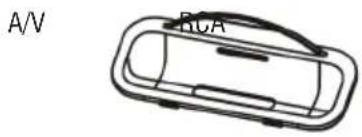

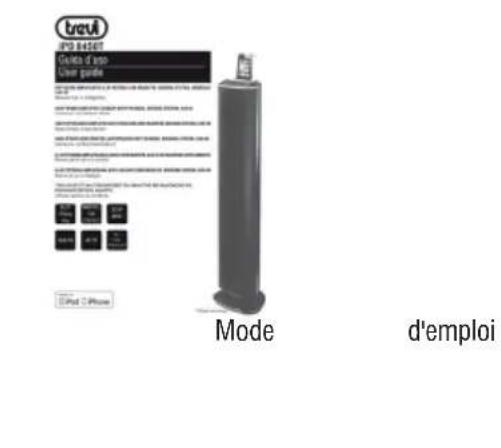

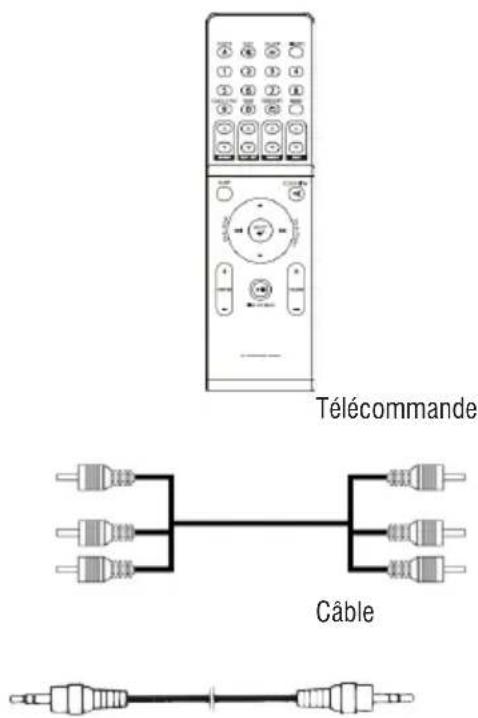

Mode d'emploi Télécommande Câble A/V RCA Haut-parleur Câble audio jack / jack 3,5 mm 5 supports pour iPod / iPhone

Alimentation : CA 110~240V 50/60Hz Consommation électrique maximale : 60 W Consommation électrique en veille : < 2 W Puissance de sortie maximale : 50 W (10 Wx2 + 30 W woofer intégré) Entrées : LINE IN
