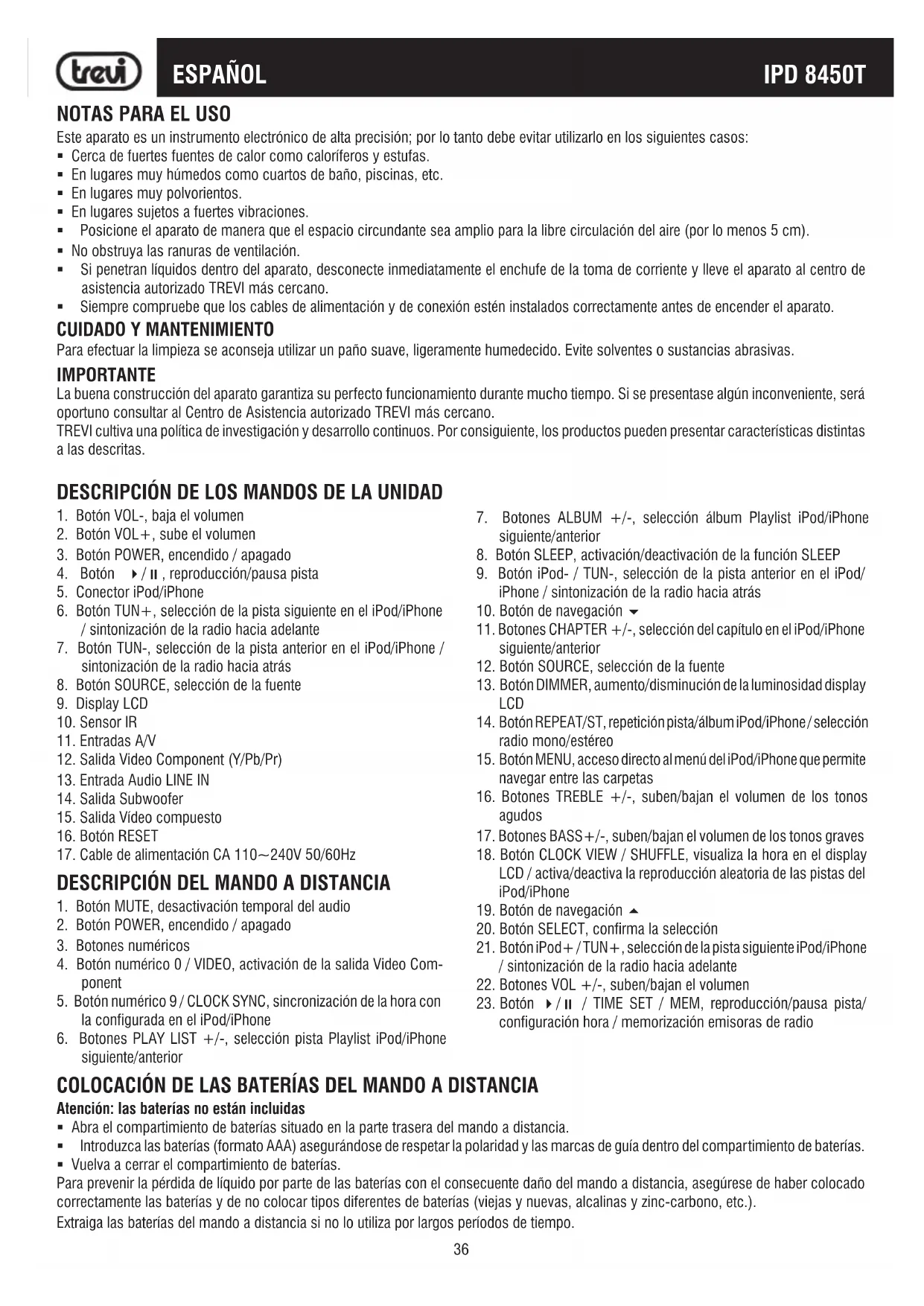

MANUAL DE USUARIO IPD 8450 T Trevi

Este aparato es un instrumento electrónico de alta precisión; por lo tanto debe evitar utilizarlo en los siguientes casos: Cerca de fuertes fuentes de calor como caloríferos y estufas. En lugares muy húmedos como cuartos de baño, piscinas, etc. En lugares muy polvorientos. En lugares sujetos a fuertes vibraciones. Posicione el aparato de manera que el espacio circundante sea amplio para la libre circulación del aire (por lo menos 5 cm). No obstruya las ranuras de ventilación. Si penetran líquidos dentro del aparato, desconecte inmediatamente el enchufe de la toma de corriente y lleve el aparato al centro de asistencia autorizado TREVI más cercano. Siempre compruebe que los cables de alimentación y de conexión estén instalados correctamente antes de encender el aparato.

CUIDADO Y MANTENIMIENTO

Para efectuar la limpieza se aconseja utilizar un paño suave, ligeramente humedecido. Evite solventes o sustancias abrasivas. IMPORTANTE La buena construcción del aparato garantiza su perfecto funcionamiento durante mucho tiempo. Si se presentase algún inconveniente, será oportuno consultar al Centro de Asistencia autorizado TREVI más cercano. TREVI cultiva una política de investigación y desarrollo continuos. Por consiguiente, los productos pueden presentar características distintas a las descritas. DESCRIPCIÓN DE LOS MANDOS DE LA UNIDAD

1. Botón VOL-, baja el volumen

2. Botón VOL+, sube el volumen

3. Botón POWER, encendido / apagado

4. Botón /, reproducción/pausa pista

5. Conector iPod/iPhone

6. Botón TUN+, selección de la pista siguiente en el iPod/iPhone

/ sintonización de la radio hacia adelante

7. Botón TUN-, selección de la pista anterior en el iPod/iPhone /

sintonización de la radio hacia atrás

8. Botón SOURCE, selección de la fuente

15. Salida Vídeo compuesto

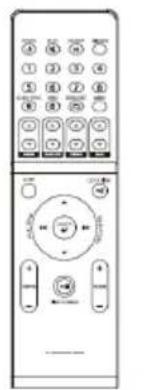

DESCRIPCIÓN DEL MANDO A DISTANCIA

1. Botón MUTE, desactivación temporal del audio

2. Botón POWER, encendido / apagado

3. Botones numéricos

4. Botón numérico 0 / VIDEO, activación de la salida Video Com-

5. Botón numérico 9 / CLOCK SYNC, sincronización de la hora con

la configurada en el iPod/iPhone

7. Botones ALBUM +/-, selección álbum Playlist iPod/iPhone

8. Botón SLEEP, activación/deactivación de la función SLEEP

9. Botón iPod- / TUN-, selección de la pista anterior en el iPod/

iPhone / sintonización de la radio hacia atrás

10. Botón de navegación

11. Botones CHAPTER +/-, selección del capítulo en el iPod/iPhone

12. Botón SOURCE, selección de la fuente

13. Botón DIMMER, aumento/disminución de la luminosidad display

14. Botón REPEAT/ST, repetición pista/álbum iPod/iPhone / selección

15. Botón MENU, acceso directo al menú del iPod/iPhone que permite

navegar entre las carpetas

16. Botones TREBLE +/-, suben/bajan el volumen de los tonos

17. Botones BASS+/-, suben/bajan el volumen de los tonos graves

18. Botón CLOCK VIEW / SHUFFLE, visualiza la hora en el display

LCD / activa/deactiva la reproducción aleatoria de las pistas del iPod/iPhone

19. Botón de navegación

20. Botón SELECT, confirma la selección

21. Botón iPod+ / TUN+, selección de la pista siguiente iPod/iPhone

/ sintonización de la radio hacia adelante

22. Botones VOL +/-, suben/bajan el volumen

23. Botón / / TIME SET / MEM, reproducción/pausa pista/

configuración hora / memorización emisoras de radio COLOCACIÓN DE LAS BATERÍAS DEL MANDO A DISTANCIA Atención: las baterías no están incluidas Abra el compartimiento de baterías situado en la parte trasera del mando a distancia. Introduzca las baterías (formato AAA) asegurándose de respetar la polaridad y las marcas de guía dentro del compartimiento de baterías. Vuelva a cerrar el compartimiento de baterías. Para prevenir la pérdida de líquido por parte de las baterías con el consecuente daño del mando a distancia, asegúrese de haber colocado correctamente las baterías y de no colocar tipos diferentes de baterías (viejas y nuevas, alcalinas y zinc-carbono, etc.). Extraiga las baterías del mando a distancia si no lo utiliza por largos períodos de tiempo. ESPAÑOL37 IPD 8450T

INSTALACIÓN Y CONEXIONES

CONEXIÓN ENTRADA LINE-IN

Conecte la entrada de audio LINE IN (13) situada en la parte trasera de la unidad altavoz mediante el cable de audio jack estéreo incluido a la salida audio jack estéreo de un dispositivo (reproductor de MP3, reproductor de CD portátil,...).

CONEXIÓN ENTRADA AUDIO/VÍDEO

Conecte las entradas A/V (11) situadas en la parte trasera de la unidad altavoz mediante cables RCA incluidos a la salida A/V del dispositivo (reproductor de Mpeg4-DVD, videograbadora, videocámara,...). Asegúrese de respetar los colores correspondientes a cada fuente: amarillo para el vídeo, blanco para el canal de audio izquierdo y rojo para el canal de audio derecho.

CONEXIÓN SALIDA VÍDEO COMPUESTO

Conecte la salida Vídeo Compuesto (15) situada en la parte trasera de la unidad altavoz mediante un cable Vídeo Compuesto (no incluido) a la entrada Vídeo Compuesto de un televisor. CONEXIÓN SALIDA VIDEO COMPONENT (Y/Pb/Pr) Conecte la salida Video Component (Y/Pb/Pr) (12) situada en la parte trasera de la unidad altavoz mediante un cable Y/Pb/Pr (no incluido) a la entrada Y/Pb/Pr de un televisor. Asegúrese de respetar los colores correspondientes a cada salida vídeo: verde para Y, azul para Pb, rojo para Pr.

CONEXIÓN SALIDA SUBWOOFER

Conecte la salida Subwoofer situada en la parte trasera de la unidad altavoz mediante un cable RCA (no incluido) a la entrada de un Subwoofer amplificado o a la entrada del amplificador al cual está conectado un Subwoofer. Si no se especifica de otra manera, las descripciones de los mandos son válidas para la unidad y para el mando a distancia. OPERACIONES PRINCIPALES ENCENDIDO Conecte el cable de alimentación (17) a una toma de corriente CA 110~240V 50/60Hz. Se activará automáticamente el modo stand-by (visualización reloj). Pulse el botón POWER (2) para encender la unidad altavoz. Pulse otra vez el botón POWER (2) para reactivar el modo stand-by. AJUSTE DE VOLUMEN Y FUNCIÓN MUTE Pulse los botones VOL+ y VOL- (22) para subir/bajar el volumen de la unidad altavoz. Pulse el botón MUTE (1) para silenciar temporalmente el audio. Púlselo otra vez para restablecerlo.

AJUSTE DE TONOS AGUDOS Y GRAVES

Pulse los botones TREBLE+/- (16) para aumentar/disminuir el nivel de los tonos agudos de la unidad altavoz. Pulse los botones BASS +/- (17) para aumentar/disminuir el nivel de los tonos graves de la unidad altavoz.

Pulse en secuencia el botón SOURCE (12) para seleccionar la fuente deseada: TUNER (radio), AV (entradas A/V), LINE (entrada LINE IN), IPOD (iPod/iPhone).

Pulse el botón DIMMER (13) para ajustar la luminosidad del display LCD. RESET En caso de mal funcionamiento, pulse el botón RESET (16) de la unidad para que el sistema vuelva a las condiciones iniciales.

Pulse en secuencia el botón SLEEP (8) para activar el apagado automático de la unidad altavoz. Es posible seleccionar el apagado automático después de 90, 80, 70, 60, 50, 40, 30, 20, 10 minutos, o seleccionar OFF para desactivarlo. Si está activado, aparecerá el mensaje SLEEP en el display. ESPAÑOL38 IPD 8450T

AJUSTE MANUAL 1. En el modo stand-by mantenga pulsado el botón / (4) de la unidad altavoz o el botón TIME SET(23) del mando a distancia para activar el ajuste del reloj; la cifra que corresponde a las horas empezará a parpadear. 2. Mediante los botones TUN+ (6) y TUN- (7) de la unidad altavoz o los botones TUN+ (21) y TUN- (9) del mando seleccione la hora y pulse el botón / (4) de la unidad altavoz o el botón TIME SET(23) del mando a distancia para confirmar; la cifra que corresponde a los minutos empezará a parpadear. 3. Mediante los botones TUN+ (6) y TUN- (7) de la unidad altavoz o los botones TUN+ (21) y TUN- (9) del mando a distancia seleccione los minutos y pulse el botón / (4) de la unidad altavoz o el botón TIME SET(23) del mando a distancia para confirmar.

Una vez conectado un iPod/iPhone es posible sincronizar la hora de la unidad con la programada en el iPod/iPhone. Es suficiente pulsar el botón CLOCK SYNC (5) para sincronizar las horas. FUNCIÓN iPod/iPhone CONEXIÓN del iPod/iPhone El IPD 8450T es compatible con la mayoría de los modelos de iPod/iPhone. Para verificar qué modelos son compatibles consulte la "TABLA DE COMPATIBILIDAD iPod/iPhone". Para obtener las mejores prestaciones de su iPod/iPhone, el IPD 8450T posee 5 soportes diferentes para instalar los distintos modelos de iPod/iPhone. Cada soporte está representado por un número. Para verificar qué soporte utilizar para su iPod/iPhone consulte la "TABLA DE COMPATIBILIDAD PARA SOPORTES".

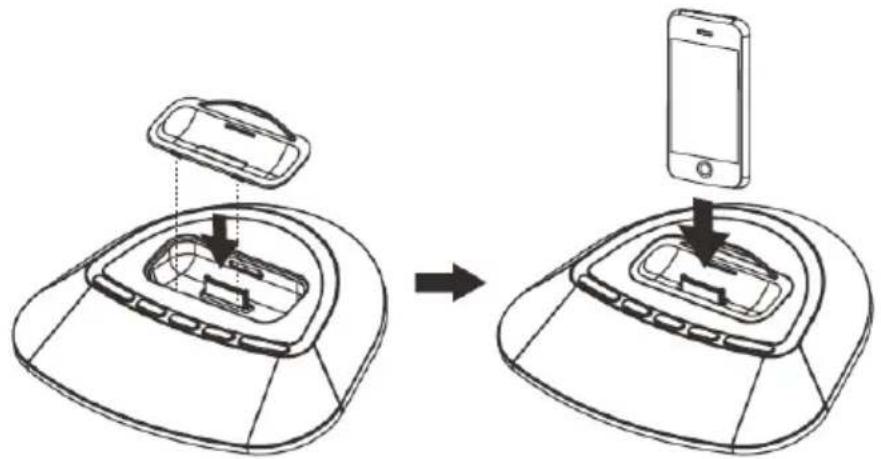

1. Utilice el soporte adecuado en base a la tabla indicada anteriormente.

2. Colóquelo en el compartimento correspondiente.

3. Introduzca su iPod/iPhone en el conector iPod/iPhone (5) de la unidad altavoz.

NOTA Una vez introducido su iPod/iPhone después de haber conectado el cable de alimentación, la recarga de la batería comenzará automáticamente. REPRODUCCIÓN DEL iPod/iPhone

1. Encienda la unidad altavoz.

2. Introduzca su iPod/iPhone.

3. Pulse el botón SOURCE (12) hasta visualizar IPOD en el display LCD. La reproducción comenzará automáticamente.

4. Pulse el botón / (23) para detener temporalmente la reproducción. Púlselo de nuevo para reactivarla.

5. Pulse el botón TUN+ (6) de la unidad altavoz o el botón iPod+/TUN+ (21) en el mando a distancia para pasar a la siguiente pista. Manténgalo pulsado para avanzar rápidamente en el interior de la pista. 6. Pulse el botón TUN- (7) de la unidad altavoz o el botón iPod-/TUN- (9) en el mando a distancia para ir a la pista anterior. Manténgalo pulsado para retroceder rápidamente en el interior de la pista. 7. Pulse el botón MENU (15) para visualizar el menú de su iPod/iPhone y mediante los botones de navegación / (19/10) seleccione la pista que desea reproducir. 8. Pulse los botones PLAY LIST +/- (6) para seleccionar las pistas de la Lista de reproducción de su iPod/iPhone que desea reproducir.

9. Pulse los botones ALBUM +/- (7) para seleccionar los Álbum de su iPod/iPhone que desea reproducir.

10. Pulse los botones CHAPTER +/- (11) para seleccionar los Capítulos de su iPod/iPhone que desea reproducir.

11. Mantenga pulsado el botón SHUFFLE (18) para activar la reproducción aleatoria de las pistas. Manténgalo pulsado otra vez para desac- tivarla. 12. Pulse repetidamente el botón REPEAT (14) para activar las opciones de repetición. Es posible seleccionar la repetición de una sola pista (mensaje REPEAT parpadeante en el display) y la repetición del álbum entero (mensaje REPEAT fijo en el display). Para desactivar la repetición, siga pulsando el botón hasta que el mensaje REPEAT desaparezca del display. ESPAÑOL39 IPD 8450T TABLA DE COMPATIBILIDAD iPod/iPhone ESPAÑOL40 IPD 8450T

TABLA DE COMPATIBILIDAD PARA SOPORTES

REPRODUCCIÓN Y CARGA

SALIDA DE VÍDEO SOPORTES

SINTONIZACIÓN DE EMISORAS DE RADIO

1. Encienda la unidad altavoz.

2. Pulse el botón SOURCE (12) hasta visualizar TUNER en el display LCD.

3. Pulse el botón TUN+ (6) de la unidad altavoz o el botón iPod+/TUN+ (21) del mando a distancia para una sintonización fina hacia adelante de las emisoras de radio: la frecuencia avanzará 0.05MHz cada vez que pulse el botón. Mantenga el botón pulsado para sintonizar automáticamente la emisora de radio siguiente a la que está escuchando. 4. Pulse el botón TUN- (7) de la unidad altavoz o el botón iPod-/TUN- (9) del mando a distancia para una sintonización fina hacia atrás de las emisoras de radio: la frecuencia retrocederá 0.05MHz cada vez que pulse el botón. Mantenga el botón pulsado para sintonizar automáticamente la emisora de radio anterior a la que está escuchando. 5. Si se conoce la frecuencia de la emisora de radio deseada, es posible introducir la frecuencia directamente mediante los botones numéricos (3) del mando a distancia. Por ejemplo, si desea escuchar la emisora de radio en la frecuencia 93.10MHz, introduzca en secuencia los números 9, 3, 1 y 0. En caso de introducir una frecuencia fuera de banda visualizará el mensaje ERROR en el display.

6. Pulse el botón ST (14) para pasar del modo STEREO al modo MONO y viceversa.

MEMORIZACIÓN DE LAS EMISORAS DE RADIO

1. Sintonice una emisora de radio.

2. Mantenga pulsado el botón / (4) de la unidad altavoz o el botón MEM (23) del mando a distancia. En el display parpadeará el mensaje "P01". 3. Pulse los botones TUN+/- (6/7) de la unidad altavoz o los botones TUN+/- (21/9) del mando a distancia para seleccionar la posición donde se desea memorizar la emisora de radio. Es posible seleccionar de la posición P01 a la P20. 4. Pulse el botón / (4) de la unidad altavoz o el botón MEM (23) del mando a distancia para confirmar la posición seleccionada.

5. Repita los puntos de 2 a 4 para memorizar las posiciones restantes disponibles.

6. Durante la escucha, pulse el botón / (4) de la unidad altavoz o el botón MEM (23) del mando a distancia para explorar las emisoras memorizadas.

Mediante la entrada LINE IN es posible reproducir cualquier dispositivo externo provisto de salida de audio. 1. Conecte el dispositivo externo a la entrada LINE IN como descrito en el capítulo INSTALACIÓN Y CONEXIONES en la pág. 37.

2. Encienda la unidad altavoz.

3. Encienda el dispositivo externo.

4. Pulse el botón SOURCE (12) hasta visualizar LINE en el display LCD.

5. Ajuste el volumen y los tonos como descrito en el capítulo OPERACIONES PRINCIPALES en la pág. 37. Si el volumen es demasiado bajo, ajuste el volumen del dispositivo externo. ENTRADAS AUDIO/VÍDEO - SALIDA VÍDEO COMPUESTO Mediante las entradas A/V es posible reproducir cualquier fuente de audio o audio/vídeo. 1. Conecte el dispositivo externo a las entradas A/V y un TV/pantalla a la salida Vídeo compuesto como descrito en el capítulo INSTALACIÓN Y CONEXIONES en la pág. 37.

2. Encienda la unidad altavoz.

3. Encienda el dispositivo externo.

4. Pulse el botón SOURCE (12) hasta visualizar AV en el display LCD.

5. Ajuste el volumen y los tonos como descrito en el capítulo OPERACIONES PRINCIPALES en la pág. 37.

6. Si el dispositivo externo tiene señal de vídeo (por ejemplo, un reproductor de DVD), ésta será conmutada automáticamente en la salida Vídeo compuesto. NOTA Verifique que el TV/pantalla conectado a la salida Vídeo compuesto esté configurado en la entrada correspondiente. Consulte el manual del TV/pantalla. ESPAÑOL42 IPD 8450T SALIDA VIDEO COMPONENT (Y/Pb/Pr) Mediante la salida Video Component (Y/Pb/Pr) es posible reproducir los vídeos contenidos en su iPod/iPhone. 1. Conecte un TV/pantalla a la salida Video Component (Y/Pb/Pr) como descrito en el capítulo INSTALACIÓN Y CONEXIONES en la pág.

2. Encienda la unidad altavoz.

3. Introduzca su iPod/iPhone.

4. Pulse el botón SOURCE (12) hasta visualizar IPOD en el display LCD.

5. Reproduzca un vídeo contenido en su iPod/iPhone. La señal de vídeo será conmutada automáticamente en la salida Video Component. (Y/Pb/Pr).

6. Si la conmutación no ocurriera, pulse el botón VIDEO (4) del mando a distancia.

NOTAS Verifique que el TV/pantalla conectado a la salida Vídeo Component (Y/Pb/Pr) esté configurado en la entrada correspondiente. Consulte el manual del TV/pantalla. No es posible reproducir las imágenes o las fotos del iPod/iPhone, sólo los vídeos. SALIDA SUBWOOFER Mediante la salida SUBWOOFER es posible integrar el audio en salida del altavoz con un Subwoofer amplificado o un Subwoofer conectado a un amplificador. 1. Conecte el Subwoofer amplificado o el amplificador conectado al Subwoofer a la salida SUBWOOFER como descrito en el capítulo INSTALACIÓN Y CONEXIONES en la pág. 37.

2. Encienda la unidad altavoz.

3. Encienda el Subwoofer amplificado o el amplificador.

4. El sonido reproducido por cualquier fuente será integrado al del Subwoofer conectado.

PROBLEMAS Y SOLUCIONES

Si el IPD 8450T no funciona correctamente, compruebe esta breve lista antes de llevarlo a un centro de asistencia técnica autorizado TREVI. En cualquier caso, no trate de arreglar el aparato por si mismo ya que esto invalidaría la garantía. Sólo los centros de asistencia técnica TREVI están autorizados a realizar intervenciones en este aparato. Radio con sonido distorsionado Realice la sintonización manual fina para centrar la frecuencia correcta. Cambie de sitio la unidad altavoz para permitir una mejor recepción. Reinicie la unidad altavoz. Radio sin sonido Compruebe que la fuente esté configurada en TUNER. Volumen demasiado bajo. Suba el volumen. MUTE activado. Desactive MUTE. Reinicie la unidad altavoz. El iPod/iPhone no comunica / no emite sonido Compruebe que la fuente esté configurada en IPOD. Quite el iPod/iPhone del conector y compruebe que no esté sucio u obstruido. Compruebe que el iPod/iPhone funcione correctamente antes de ubicarlo en su alojamiento. Volumen demasiado bajo. Suba el volumen. MUTE activado. Desactive MUTE. Reinicie la unidad altavoz. El mando a distancia no funciona Sustituya las baterías ESPAÑOL43 IPD 8450T

GENERALES Alimentación: CA 110~240V 50/60Hz Consumo eléctrico máximo: 60W Consumo eléctrico en stand-by: <2W Potencia máxima de salida: 50W (10Wx2 + 30W woofer integrado) Entradas: LINE IN

Banda de frecuencia: FM 87.5 - 108MHz “Made for iPod” y “Made for iPhone” significa que un accesorio ha sido diseñado para conectar en modo específico un iPod y un iPhone y ha sido certificado por el fabricante para cumplir con los estándares de Apple. Apple no se responsabiliza por el uso de este dispositivo ni por la conformidad a los estándares de seguridad o de reglamentación. Se informa que el uso de este accesorio con el iPod o el iPhone podría afectar las prestaciones de las conexiones wireless. iPhone, iPod, iPod classic, iPod nano, iPod shuffle, e iPod touch son marcas registradas de Apple Inc., registradas en los Estados Unidos y en otros países. ESPAÑOL44 IPD 8450T
