XF 3200 PRO - Station d'acceuil Trevi - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Station d'accueil
Compatibilité	Appareils compatibles avec USB et HDMI
Ports disponibles	USB 3.0, HDMI, Ethernet
Alimentation	Alimentation externe requise
Dimensions	Compacte, adaptée pour un bureau
Poids	Léger, facile à transporter
Utilisation	Connecter plusieurs périphériques à un ordinateur
Maintenance	Nettoyage régulier avec un chiffon doux
Sécurité	Ne pas exposer à l'humidité ou à des températures extrêmes
Informations générales	Vérifier la compatibilité avec votre système d'exploitation avant l'achat

FOIRE AUX QUESTIONS - XF 3200 PRO Trevi

Comment connecter mon Trevi XF 3200 PRO à mon ordinateur ?

Pour connecter votre Trevi XF 3200 PRO à votre ordinateur, utilisez le câble USB fourni. Branchez une extrémité du câble sur le port USB de la station d'accueil et l'autre extrémité sur un port USB libre de votre ordinateur.

Pourquoi mon Trevi XF 3200 PRO ne s'allume-t-il pas ?

Assurez-vous que la station d'accueil est correctement branchée à une source d'alimentation et que l'interrupteur d'alimentation est activé. Vérifiez également que le câble d'alimentation est en bon état.

Comment puis-je connecter des périphériques à la station d'accueil ?

Vous pouvez connecter des périphériques en utilisant les ports USB, HDMI ou audio disponibles sur la Trevi XF 3200 PRO. Assurez-vous que les périphériques sont compatibles avec la station d'accueil.

La station d'accueil ne détecte pas mon appareil. Que faire ?

Vérifiez que votre appareil est bien connecté à la station d'accueil et que tous les pilotes nécessaires sont installés. Essayez de débrancher et rebrancher l'appareil, ou redémarrez votre ordinateur.

Puis-je utiliser la station d'accueil avec un appareil non compatible ?

La Trevi XF 3200 PRO est conçue pour fonctionner avec des appareils compatibles. Vérifiez la liste des appareils pris en charge dans le manuel d'utilisation. L'utilisation d'appareils non compatibles peut entraîner des problèmes de fonctionnement.

Comment mettre à jour le firmware de la station d'accueil ?

Pour mettre à jour le firmware, téléchargez la dernière version à partir du site officiel de Trevi. Suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour.

Y a-t-il une garantie pour le Trevi XF 3200 PRO ?

Oui, le Trevi XF 3200 PRO est couvert par une garantie de 2 ans. Conservez votre preuve d'achat pour toute demande de service ou de réparation.

Comment nettoyer ma station d'accueil Trevi XF 3200 PRO ?

Utilisez un chiffon doux et sec pour nettoyer la surface de la station d'accueil. Évitez d'utiliser des produits chimiques agressifs ou des nettoyants abrasifs.

Que faire si le son ne sort pas de la station d'accueil ?

Vérifiez que le volume est augmenté et que la sortie audio est correctement sélectionnée sur votre appareil. Assurez-vous également que les câbles audio sont correctement branchés.

La station d'accueil est-elle compatible avec les appareils Android ?

Oui, la Trevi XF 3200 PRO est compatible avec de nombreux appareils Android. Vérifiez la compatibilité de votre appareil spécifique dans le manuel d'utilisation.

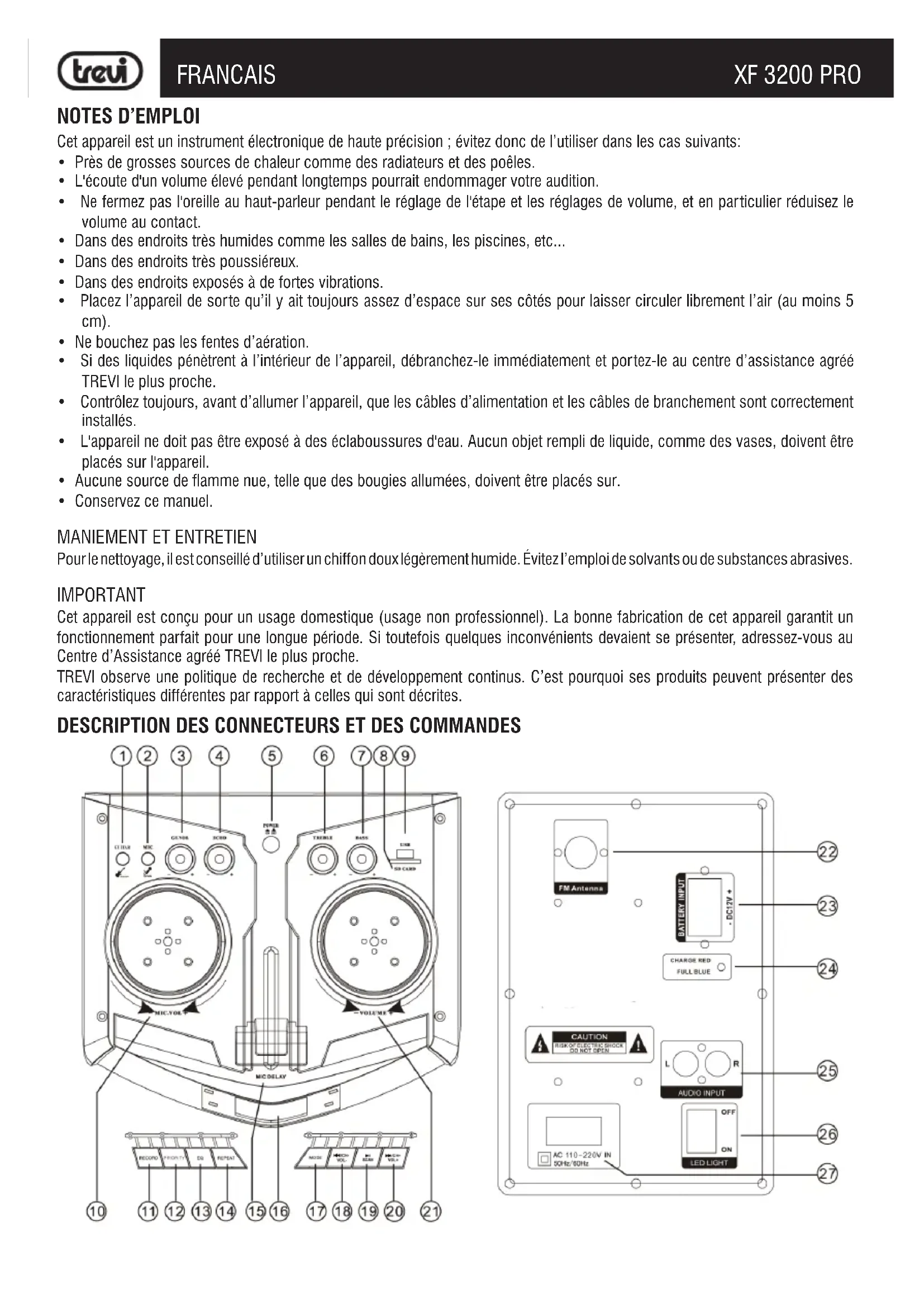

MODE D'EMPLOI XF 3200 PRO Trevi

Cet appareil est un instrument électronique de haute précision ; évitez donc de l’utiliser dans les cas suivants:

• Près de grosses sources de chaleur comme des radiateurs et des poêles.

• L'écoute d'un volume élevé pendant longtemps pourrait endommager votre audition.

• Ne fermez pas l'oreille au haut-parleur pendant le réglage de l'étape et les réglages de volume, et en particulier réduisez le volume au contact.

• Dans des endroits très humides comme les salles de bains, les piscines, etc...

• Dans des endroits très poussiéreux.

• Dans des endroits exposés à de fortes vibrations.

• Placez l’appareil de sorte qu’il y ait toujours assez d’espace sur ses côtés pour laisser circuler librement l’air (au moins 5 cm).

• Ne bouchez pas les fentes d’aération.

• Si des liquides pénètrent à l’intérieur de l’appareil, débranchez-le immédiatement et portez-le au centre d’assistance agréé TREVI le plus proche.

• Contrôlez toujours, avant d’allumer l’appareil, que les câbles d’alimentation et les câbles de branchement sont correctement installés.

• L'appareil ne doit pas être exposé à des éclaboussures d'eau. Aucun objet rempli de liquide, comme des vases, doivent être placés sur l'appareil.

• Aucune source de flamme nue, telle que des bougies allumées, doivent être placés sur.

Pour le nettoyage, il est conseillé d’utiliser un chiffon doux légèrement humide. Évitez l’emploi de solvants ou de substances abrasives. IMPORTANT Cet appareil est conçu pour un usage domestique (usage non professionnel). La bonne fabrication de cet appareil garantit un fonctionnement parfait pour une longue période. Si toutefois quelques inconvénients devaient se présenter, adressez-vous au Centre d’Assistance agréé TREVI le plus proche. TREVI observe une politique de recherche et de développement continus. C’est pourquoi ses produits peuvent présenter des caractéristiques différentes par rapport à celles qui sont décrites.

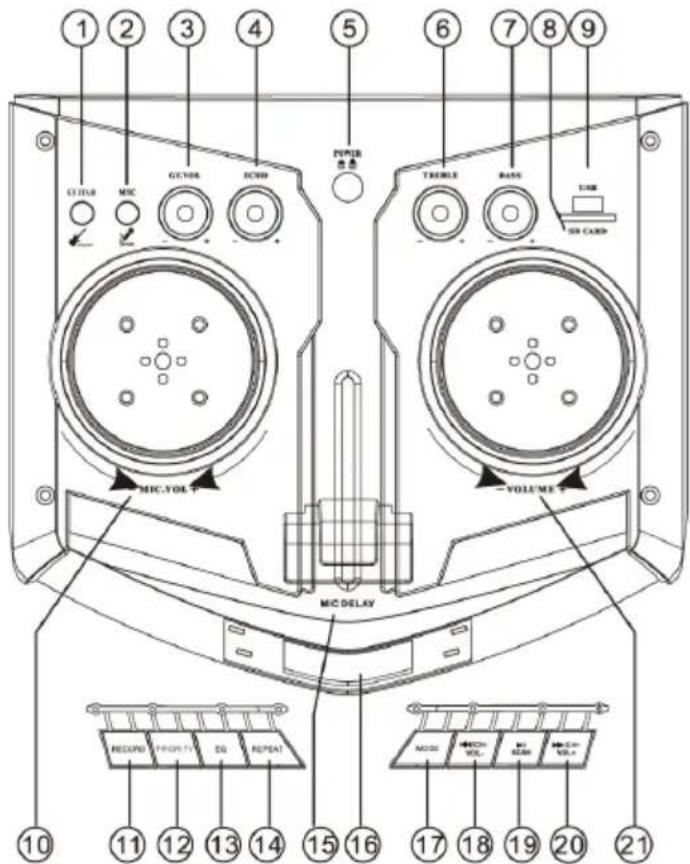

DESCRIPTION DES CONNECTEURS ET DES COMMANDES

FRANCAIS18 XF 3200 PRO FRANCAIS TRANSPORT Pour le transport utilisent les deux poignées latérales placées l'appareil ou les deux anses, pliez légèrement le dispositif et d'ex- ploiter les deux roues arrière. ALIMENTATION Cet appareil fonctionne avec une batterie au plomb rechargeable 12V , 4Ah et alimentation 230V 50Hz. Lorsque la batterie est épuisée ou que l’appareil ne s’allume pas, mettez l’interrupteur principal POWER ON/OFF(5) sur la position «OFF», insérez le cordon d’alimentation dans la prise(27) de l’appareil et la fiche dans une prise pour charger, le voyant Led(24) s’allume. Indicateur d'état de la LED Indicateur Charge de la batterie:

3. Réglage du volume d'entrée GUITAR

4. Réglage ECHO sur le microphone

5. Bouton , interrupteur POWER ON/OFF, marche/arrêt

6. TREBLE, réglage des treble

7. BASS, réglage des basses

11. Bouton RECORD, enregistrement

14. Bouton REPEAT, répète toutes les pistes ou une seule

15. MIC. DELAY, réglage du retard du microphone

17. Bouton MODE, sélectionnez la fonction

18. Bouton 9/CH-/VOL-, sélection de piste précédente

19. Bouton/SCAN, Lecture/Pause/

20. Bouton :/CH+/VOL+, sélection de piste suivante

21. Réglage du volume

23. Entrée 12V pour toute batterie auxiliaire (non fournie)

24. Led indicateur de batterie décharge

25. Entrée AUDIO INPUT (AUX-IN)

26. Interrupteur marche/arrêt LEDs frontales (Disco Light)

27. Réseau de prise de courant

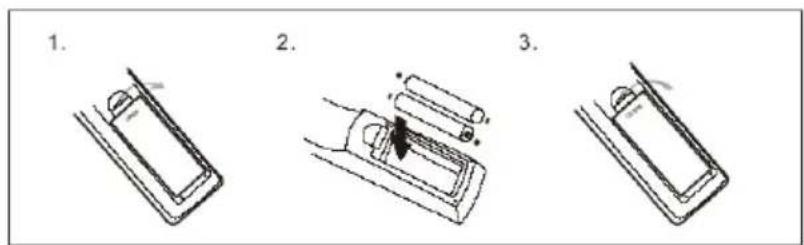

Installation des batteries: Ôter le couvercle au dos de la télécommande, introduire 2 batteries en format "AAA" ayant soin de respecter la polarité indiquée, et remettre le couvercle. TELECOMMANDE

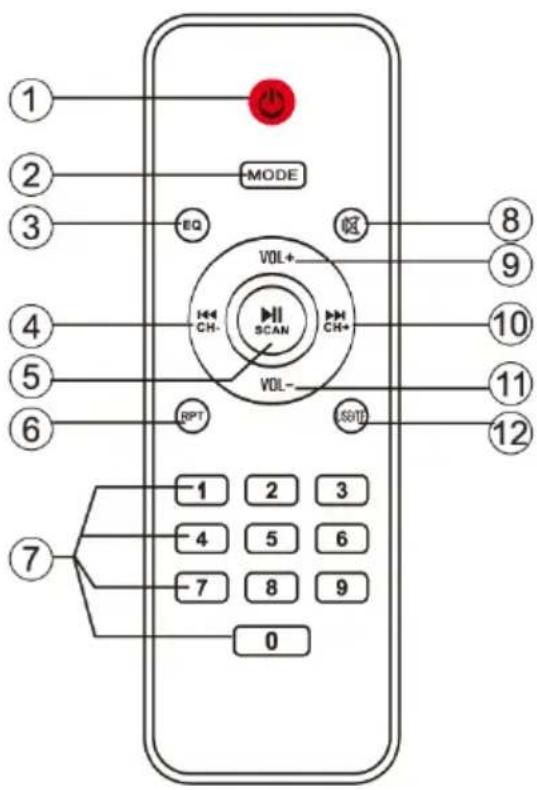

1. Bouton ; Stand-by

2. Bouton MODE; sélection de fonction AUX/USB/SD

3. Button EQ, (plusieurs modes sonores)

4. Bouton 9/CH- button; la sélection de piste précédente

5. Bouton; Lecture/Pause

6. Bouton RPT; répétition unique, répétez tout

7. Boutons numériques 0-9

10. Bouton :/CH+; sélectionner la piste suivante

12. Bouton USB/SD; sélection de fonction USB/SD19

XF 3200 PROFRANCAIS - Indicateur LED(24) ROUGE: le dispositif et «correctement connecté avec le cordon d'alimentation et la batterie et 'étant chargé. - Indicateur LED(24) BLEU: charge terminée, la batterie est chargée. Remarque: Ne pas connecter l'appareil à bout de tension autre que celle indicato.

ALLUMER/ÉTEINDRE Appuyez sur l'interrupteur principal POWER ON/OFF(5) pour l'allumer et utilisez l'appareil avec sa batterie interne. Appuyez à nouveau sur l'interrupteur principal POWER ON/OFF(5) pour éteindre complètement l'appareil ou pour recharger la batterie. STAND-BY Et 'possible de basculer le système en mode veille à l'aide du bouton (1) de la télécommande; Remarque: - En mode veille, les boutons supérieurs et l'icône de la batterie sur l'écran restent allumés. - Lorsque vous laissez l’appareil en veille, la batterie a tendance à se décharger plus rapidement que l’interrupteur ON/OFF(5).

SELECTION DE LA FONCTION

Pour changer le mode de fonctionnement, appuyez plusieurs fois sur le bouton MODE(17) sur l'appareil ou appuyez sur le boutton MODE(2) sur la télécommande pour sélectionner: AUX (l'écran affiche "AUX"), BLUETOOTH (l'écran affiche le mode "BLUE"), RADIO (l'afficheur indique la fréquence), USB/SD Card (uniquement si la prise USB o SD(8 et 9) est relié à une mémoire, l'affichage "USB" o "SD" apparaît pendant quelques secondes).

AJUSTEMENT DU VOLUME

1. Tournez le bouton VOLUME (21) pour augmenter ou diminuer le volume global de la lecture ou utilisez les touches(9) et (11) de la télécommande pour effectuer un réglage précis;

2. Tournez le bouton M. VOL(10) pour régler le volume du signal à l’entrée MIC(5);

3. Tournez la bouton GT.VOL(3) pour régler le volume du signal à l’entrée GUITAR(1).

EGALISATION Cette unité dispose d'un système d'égalisation audio prédéfini. Appuyez plusieurs fois sur le bouton EQ(13) de l'appareil ou sur le bouton(3) de la télécommande pour sélectionner l'un des 6 égaliseurs audio disponibles et qui correspond le mieux à la reproduction sonore en cours.

REGLAGE TONALITE AIGUS ET DES GRAVES

Agir sur le bouton TREBLE(6) pour régler les aigus. Agir sur le bouton BASS(7) pour régler les basses. ECHO EFFET Loi sur ECHO curseur(4) pour augmenter ou diminuer l'effet d'écho sur les entrées MIC. Remarque: l'écho ne fonctionne que sur les entrées MIC. EFFET DISCO-LIGHT Pour activer les effets Disco-Light sur les haut-parleurs, tournez le commutateur(26), situé à l'arrière, sur la position "1". Pour désactiver l’effet Disco-Light, positionnez le commutateur(26) sur "0".

1. Déployez complètement l'antenne(22);

2. Mise sous tension et appuyez sur le bouton MODE(17) sur l'unité ou la touche MODE(2) sur la télécommande et sélectionnez la fonction RADIO (afficheur indique la fréquence);

3. Appuyez sur le bouton

(19) sur l'appareil ou sur la bouton(5) sur la télécommande pour activer le réglage automatique (la radio commence une recherche automatique des stations de radio et les enregistre automatiquement dans la mémoire). Le nombre de stations mémorisées dépend du signal radio dans votre région. Pendant la recherche, appuyez sur le bouton

(19) sur la télécommande pour arrêter l'enregistrement;

4. Utilisez le bouton :/CH+/VOL+(20) et 9/CH-/VOL-(18) sur l'appareil ou sur les bouton :CH+(10) et 9CH-(4) sur la20

XF 3200 PRO FRANCAIS télécommande pour écouter les différentes stations de radio enregistrées dans la mémoire;

5. Pour appeler le numéro d'une station préréglée en utilisant les touches numériques(7) sur la télécommande.

Par exemple, pour appeler le numéro de la station 12, appuyez d'abord sur 1 puis 2.

RAPPEL DIRECT DE FRÉQUENCE

1. Utiliser les le pavé numérique(7) sur la télécommande pour régler la fréquence souhaitée (de ceux qui sont sauvés).

Par exemple, pour écouter le type de fréquence 93.1MHz 9 3 1. Remarque: - La réception FM dépend de l'endroit où vous placez l'appareil. - La proximité de téléviseurs, les lampes fluorescentes ou d'autres appareils peut provoquer des interférences dans la réception des programmes de radio, dans ce cas, déplacez cette unité. BLUETOOTH FONCTIONNEMENT 1. Mettez la machine et appuyez sur la touche MODE(17) sur l'appareil, ou le boutton MODE(2) sur la télécommande et sélec- tionnez la fonction Bluetooth, l'écran affiche "BLUE";

2. En mode Bluetooth, le symbole sur l'écran se met à clignoter, le système passe automatiquement en recherche.

3. Activez la fonction Bluetooth sur l'appareil externe pour être couplé;

4. Lancez une recherche des appareils. Après sélectionnez l'option "XF 3200 PRO»;

5. Entrez le mot de passe "0000" si nécessaire;

6. Appuyez sur le bouton

(19) sur l'appareil ou la tasto(26) sur la télécommande pour démarrer la lecture et l'utilisation de :/CH+/VOL+(20) o 9/CH-/VOL-(18), ou les touches :/CH+(10) e 9/CH-(4) sur la télécommande pour sélectionner les pistes.

1. Allumez l'appareil;

2. Insérez une mémoire USB ou une carte SD dans le port USB/SD(8 ou 9). La lecture démarre automatiquement;

3. Pour interrompre la lecture, appuyez sur le bouton

(19) sur l'appareil ou sur la touche(5) de la télécommande, l'écran affiche l'icône "PAUS";

4. Pour reprendre la lecture, appuyez sur le bouton

(19) sur l'appareil ou sur la touche(5) de la télécommande;

5. Appuyez sur la touche :/CH+/VOL+(20) sur les unités ou la touche :/CH+(10) sur la télécommande tout en écoutant

de passer à la piste suivante. Appuyez sur 9/CH-/VOL-(18) sur les unités ou 9/CH-(4) sur la télécommande pour passer aux pistes précédentes; 6. À l'aide du pavé numérique(7) sur la télécommande, vous pouvez entrer directement le numéro de la chanson que vous voulez jouer; 7. Appuyez une fois sur le bouton REPEAT(14) de l’appareil ou sur le bouton RPT(6) de la télécommande, l’écran affichera "ONE" pour reproduire en continu la même piste; appuyez une seconde fois dessus, le mot "ALL" apparaîtra à l'écran pour lire en continu toutes les pistes contenues dans le périphérique USB/SD. Remarque: - Le lecteur peut ne pas prendre en charge certains périphériques USB, ceci étant dû à l'incompatibilité de certains processeurs. - Pour éviter les interférences nuisibles, toujours connecter des périphériques USB directement à l'appareil, ne pas utiliser de rallonges. - De l'ordinateur pour formater la mémoire USB/SD FAT (16 ou 32). AUX-IN

1. Appuyez sur le bouton MODE(17) de l'appareil ou appuyez sur le bouton MODE(2) de la télécommande et sélectionnez la

fonction "AUX"; 2. Connectez toute unité avec une sortie audio via le câble jack 3,5mm approprié (fourni) à l’entrée AUDIO INPUT(25) à l’arrière;

3. Réglez l'appareil externe de leurs commandes.

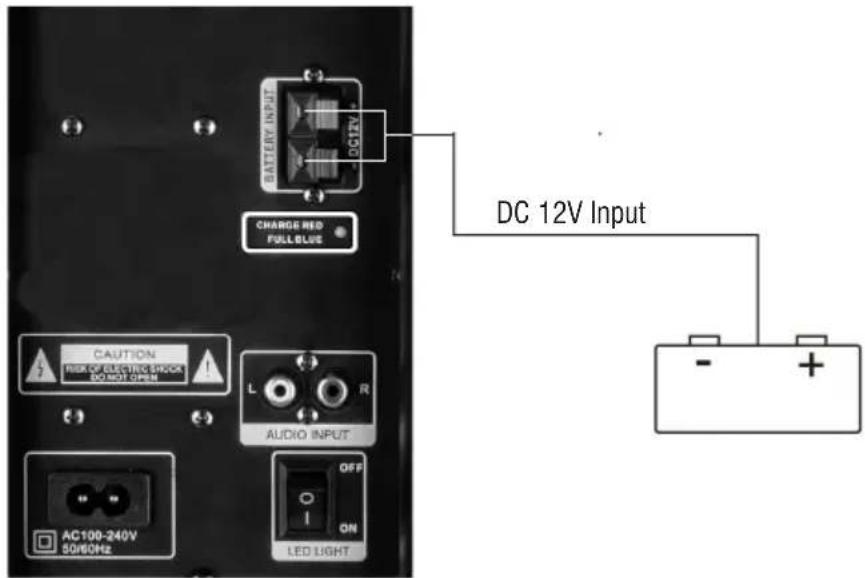

CONNEXION D'UNE BATTERIE AUXILIAIRE

L'appareil est configuré pour connecter une batterie auxiliaire si la batterie interne était complètement vide et qu'il était impossible de brancher l'appareil sur une prise secteur.21 XF 3200 PROFRANCAIS Utilisez la prise arrière (23) et connectez une batterie externe 12V en respectant les polarités indiquées.

UTILISATION DU MICROPHONE

1. Connectez le microphone fourni dans la prise MIC(2);

2. Allumez le microphone en utilisant l'interrupteur sur la poignée du microphone sur la position ON;

3. Réglez le volume d'entrée du microphone et l'effet d'écho à votre guise à l'aide des commandes appropriées(10) et(4);

4. Appuyez sur la touche PRIORITY(12), le mot "PON" est affiché, si vous souhaitez donner la priorité à la voix du microphone par rapport à la musique lue (le volume de la musique est automatiquement réduit lorsque vous parlez au microphone), appuyez de nouveau dessus (le mot "POFF" apparaît à l'écran) pour le ramener à l'état normal;

5. Réglez le paramètre MIC DELAY à l’aide de la commande appropriée (15).

ENREGISTREMENT ENREGISTREMENT MUSICAL Cet appareil peut enregistrer de la musique à partir de la mémoire USB ou SD à partir de la fonction Aux-In (vous ne pouvez pas enregistrer à partir de la fonction Bluetooth). À l’intérieur de la mémoire USB ou SD, l’appareil créera automatiquement un dossier appelé «REC» où il enregistrera tous les fichiers d’enregistrement au format MP3.

1. Allumez l'appareil;

2. Insérez une mémoire USB ou SD CArd dans le port(8 et 9);

3. Sélectionnez la fonction Radio via le bouton MODE(7) sur l'appareil, ou le bouton(2) sur la télécommande;

4. Maintenez le bouton RECORD(11) de l'appareil enfoncé pendant quelques secondes pour lancer l'enregistrement. L'écran

affichera le message "USB RECO" clignotant; 5. Appuyez à nouveau sur le bouton RECORD(11) pour arrêter l'enregistrement. L'unité bascule automatiquement sur la fonction USB/SD pour lire immédiatement le morceau enregistré. Remarque: - Lorsque la fonction "Enregistrement" est activée, certaines commandes de l'appareil sont inhibées, elles reprendront leur fonction normale lorsque l'enregistrement est arrêté. - La fonction d'enregistrement peut ne pas prendre en charge certains périphériques USB/SD, en raison de l'incompatibilité de certains processeurs. DC 12V Input22 XF 3200 PRO DÉPANNAGE Si un problème se produit, suivez les étapes dans le tableau suivant. Si le problème ne peut être résolu, contactez votre revendeur. Problème Causes possibles Solution Aucun son lorsque l'appareil est en marche

1. Sans Source sonore

2. Manopola Volume au niveau 0

1. Connectez un appareil à la prise AUX-IN

Distorsion du son 1. Volume trop élevé

2. Errore Fichiers audio

1. Baissez le volume

2. Vérifier et lire un autre fichier audio

Aucun son du microphone 1. La prise de microphone ne peut pas être correctement connecté.

2. Le contacteur d'allumage sur le micro-

phone peut être en position "off".

3. Volume du microphone de basse.

1. Assurez-vous que le microphone est

3. Réglez correctement le volume du

microphone Pas de son lorsque vous insérez un périphérique USB/SD carte

1. Format de fichier non pris en charge

2. USB/SD carte est pas correctement

1. Le format de fichier audio doit être MP3

2. Connectez le périphérique USB/SD carte

correctement Voyant de charge indicateur rouge clignotant lorsque la puissance est faible L'adaptateur de charge est pas insérée correctement. Il ne sera pas affecter le système de haut- parleur. La lumière est utilisée uniquement pour indiquer l'unité est en charge Vous ne pouvez pas charger la batterie ou la batterie a un court-terme

1. Branchez le cordon d'alimentation pour

2. La batterie est pas complètement

3. La batterie peut avoir exécuter son cycle

1. Vérifiez si le câble d'alimentation est

correctement connecté

2. Normalement, il prend 6-8 heures pour

charger complètement la batterie

3. Remplacez la pile par une nouvelle avec

les mêmes spécifications techniques Les haut-parleurs que vous entendez des bruits forts

1. Microphone sur mais trop près

2. Microphone sur mais non utilisés

3. Volume du microphone peut être trop

4. Une cellule est utilisé trop près

5. équipements sans fil peut être très pro-

che de ceux qui utilisent le microphone

1. Tenez le microphone à 2 mètres du haut-

2. Éteignez le microphone si non utilisé

3. Abaisser le volume du microphone

4. Gardez le téléphone de haut-parleur

5. Gardez le haut-parleur loin de périphéri-

ques sans fil NOTE D'INFORMATION SUR LE RETRAIT DE LA BATTERIE Attention: Seul le personnel de haute qualifié doit effectuer cette opération!

RETRAIT DE LA BATERIE

L'appareil ne doit pas être branché à la prise de courant lors de l'exécution de cette opération!

1. Retirez les vis qui fixent la batterie du panneau de fente;

2. Retirez le panneau métallique;

3. Localisez la batterie;

4. Retirer les vis qui fixent les supports de la batterie, retirer les supports, débrancher la batterie et retirez-le.

INFORMATIONS SUR L'ÉLIMINATION DE LA BATTERIE Les piles usagées ne doivent pas être jetés avec les déchets ménagers ou jetés dans le feu ou l'eau. Les batteries usagées doivent être recyclés ou éliminés dans les centres de collecte de déchets séparés. FRANCAIS23 XF 3200 PRO

INFORMATIONS AUX UTILISATEURS

conformément au décret législatif n° 49 du 14 Mars, 2014 "La mise en œuvre de la directive 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE)" Ce symbole de poubelle sur roues sur le produit indique que, à la fin de sa durée de vie doit être collecté séparément des autres déchets. L'utilisateur doit donc prendre le contrôle à distance intègre les éléments essentiels qui ont obtenu à sa vie dans les centres de collecte différenciés appropriés pour les déchets électroniques et électro-technique, ou le retourner chez le concessionnaire lors de l'achat d'un nouvel appareil de type équivalent, en termes de un à un, ou une à zéro pour un équipement ayant le côté plus long de moins de 25cm. collecte séparée appropriée pour l'équipement mis hors service pour le recyclage, le traitement et l'élimination respectueuse de l'environnement contribue à éviter les effets négatifs sur l'environnement et la santé humaine et favorise le recyclage des matériaux qui composent le produit. le dumping illégal du produit par l'utilisateur substitutions l'application des sanctions administratives prévues par le décret législatif n. Décret législatif n° 49 du 14 Mars 2014. CARACTÉRISTIQUES Alimentation: .............................................................110-230V 50Hz batterie interne plomb-acide rechargeable 12V , 4Ah Consommation: ............................................................................. Max 40W Température de fonctionnement: ........................................................................... 0° ~ 40°C Humidité: ........................................................................... 5% ~ 90% Power Audio Maximum: ................................................................................... 160W Réponse en fréquence: ...................................................................... 55Hz - 20KHz S/N: ................................................................................... 64dB Sensibilité: .............................................................................. 93±3db Radio FM Fréquence de réception: ............................................................ 87.5MHz - 108MHz Bluetooth de puissance d'émission de crête: ................................................................ 2,5mW Transmission de puissance max Bluetooth: .................................................................. 1,9mW Transmission de bande Bluetooth: ............................................................................... 2,4GHz Dimensions: ................................................................. 330x358x936mm Poids: ................................................................................. 16,1Kg FRANCAIS24 XF 3200 PRO DEUTSCH GEBRAUCHSHINWEISE Dieses Gerät ist ein elektronisches Instrument höchster Präzision. Die Inbetriebnahme des Geräts sollte daher in den folgenden Fällen vermieden werden:
