MANUALE UTENTE XF 3200 PRO Trevi

BLUETOOTH Per informazioni integrative ed aggiornamenti su questo prodotto visita www.trevi.it For additional information and updates of this product see www.trevi.itWARNINGS ATTENZIONE

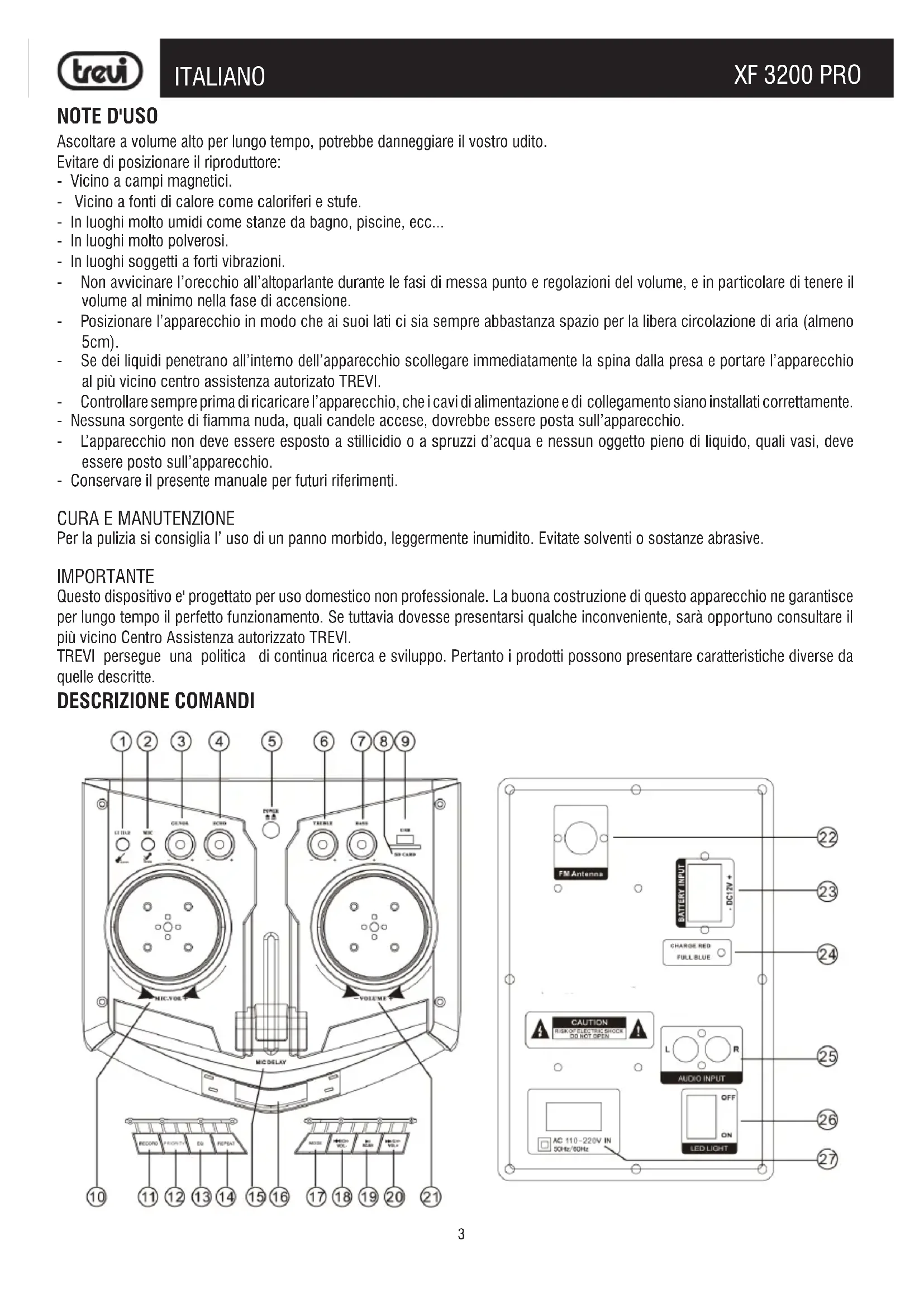

HUMEDAD Per evitare possibili danni all’udito, limitare il tempo di ascolto a volumi elevati To avoid possible hearing damage, limit the listening time to high volumes Pour éviter d'éventuels dommages auditifs, limiter la durée d'écoute à volume élevé Um mögliche Hörschäden zu vermeiden, begrenzen die Höhe der Zeit bei hohen Lautstärke hören Para evitar posibles daños a la audición, limitar la cantidad de tiempo de escucha a un volumen alto3 XF 3200 PRO NOTE D'USO Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito. Evitare di posizionare il riproduttore: - Vicino a campi magnetici. - Vicino a fonti di calore come caloriferi e stufe. - In luoghi molto umidi come stanze da bagno, piscine, ecc... - In luoghi molto polverosi. - In luoghi soggetti a forti vibrazioni. - Non avvicinare l’orecchio all’altoparlante durante le fasi di messa punto e regolazioni del volume, e in particolare di tenere il volume al minimo nella fase di accensione. - Posizionare l’apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5cm). - Se dei liquidi penetrano all’interno dell’apparecchio scollegare immediatamente la spina dalla presa e portare l’apparecchio al più vicino centro assistenza autorizato TREVI. - Controllare sempre prima di ricaricare l’apparecchio, che i cavi di alimentazione e di collegamento siano installati correttamente. - Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull’apparecchio. - L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua e nessun oggetto pieno di liquido, quali vasi, deve essere posto sull’apparecchio. - Conservare il presente manuale per futuri riferimenti.

Per la pulizia si consiglia l’ uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive. IMPORTANTE Questo dispositivo e' progettato per uso domestico non professionale. La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI. TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte. ITALIANO DESCRIZIONE COMANDI4 XF 3200 PRO ITALIANO TRASPORTO Per il trasporto è possibile utilizzare le due maniglie poste lateralmente all'apparecchio oppure spostandolo come trolley: agendo sulla maniglia trolley, piegare leggermente l'apparecchio e sfruttare le due ruote posteriori. Per lo sblocco e chiusura della maniglia trolley, premere il pulsante sulla maniglia stessa ed abbassare completamente il manico. ALIMENTAZIONE Questa unità funziona con batteria interna ricaricabile al piombo da 12V , 4Ah o alimentazione di rete 230V 50Hz. Quando la batteria è in fase di esaurimento o l'apparecchio non si accende, portare l'interruttore principale POWER ON/OFF(5) in posizione "OFF" (sollevato), inserire il cavo di alimentazione nella presa(27) sul dispositivo e la spina in una presa di corrente per effettuare la ricarica, la spia Led(24) si accenderà. Stati di colore della spia Led per segnalazione Batteria in ricarica:

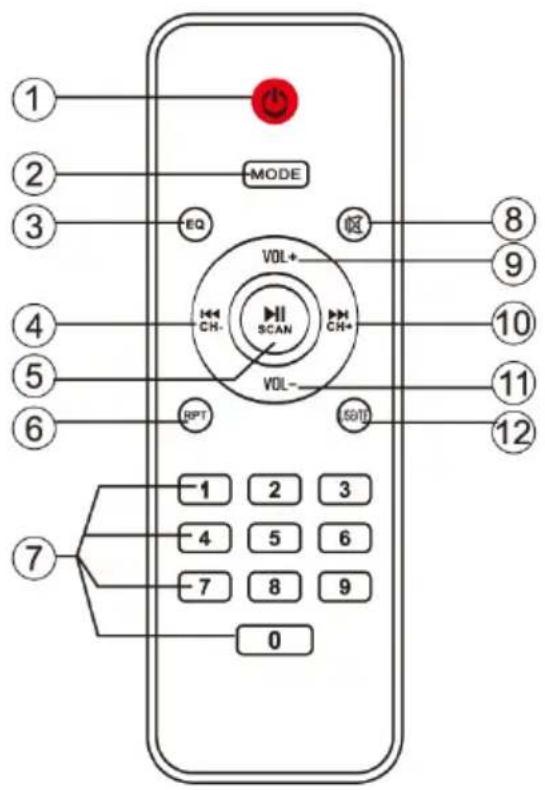

2. Tasto MODE; selezione funzione

3. Tasto EQ; equalizzazioni pre-impostate

4. Tasto 9/CH-; selezione brano/stazione precedente

5. Tasto; Play/Pausa

6. Tasto RPT; ripetizione singolo brano, ripetizione di tutti i brani

9. Volume generale +

10. Tasto :/CH+; selezione brano/stazione successiva

11. Volume generale -

12. Tasto USB/SD; selezione funzione USB/SD

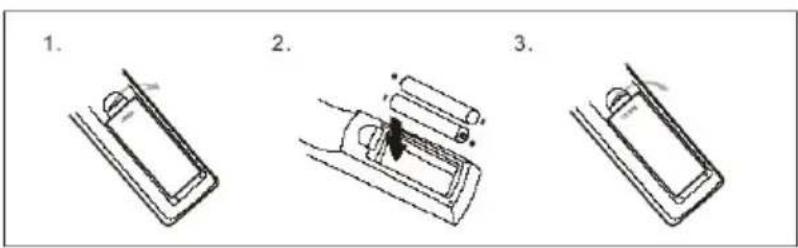

Installazione batterie: Rimuovere il coperchio nella parte posteriore del Telecomando, inserire 2 batterie formato “AAA” facendo attenzione alla polarità indicata e richiudere il coperchio. TELECOMANDO

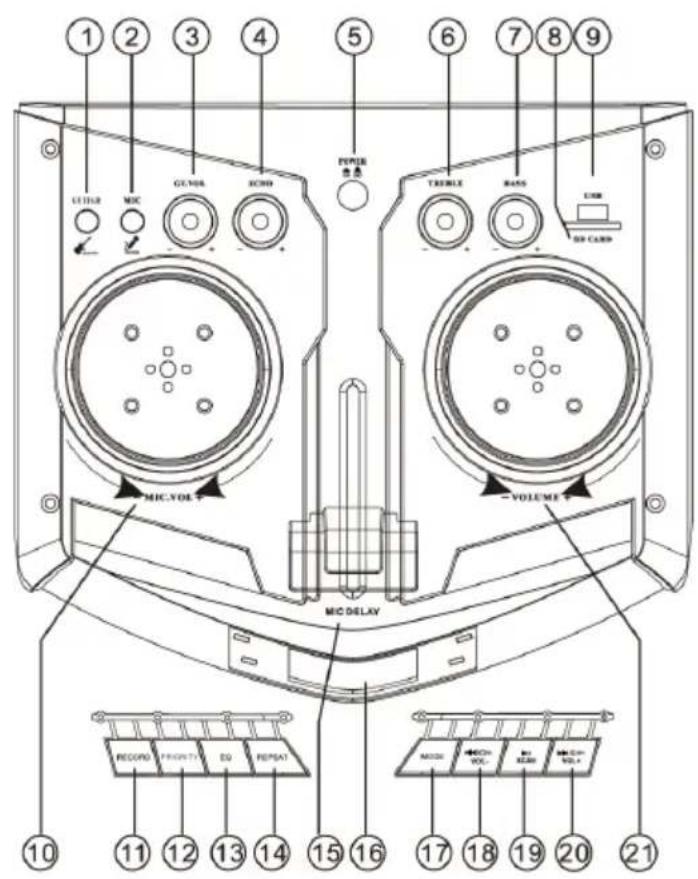

2. Ingresso MIC (microfono)

3. GT VOL, regolazione Volume ingresso GUITAR

4. Regolazione ECHO sul microfono

5. Tasto POWER ON/OFF, accensione/spegnimento

6. TREBLE, regolazione toni alti

7. BASS, regolazione toni bassi

10. M VOL, regolazione Volume Microfono

11. Tasto RECORD, registrazione

12. Tasto PRIORITY, priorità Microfono

13. Tasto EQ, equalizzazioni pre-impostate

14. Tasto REPEAT, ripetizione di tutti i brani o del singolo

15. Regolazione MIC. DELAY, ritardo del microfono

17. Tasto MODE, selezione funzione

18. Tasto 9/CH-/VOL-, selezione brano/stazione precedente

19. Tasto/SCAN, Play/Pausa

20. Tasto :/CH+/VOL+, selezione brano/stazione suc-

21. Regolazione Volume generale

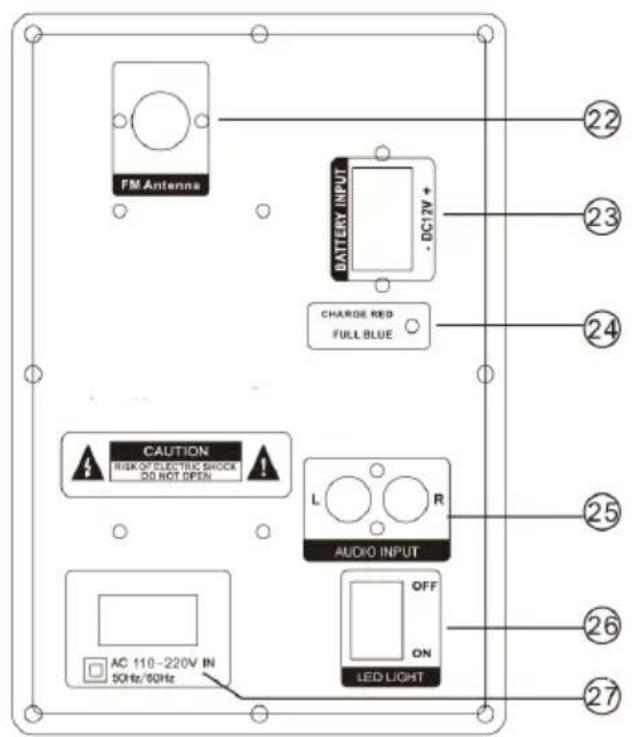

23. Ingresso 12V per eventuale batteria ausiliaria (non in

24. Spia Led di segnalazione Batteria in ricarica

25. Ingresso AUDIO INPUT (AUX IN)

26. Interruttore attivazione/disattivazione Led frontali (Disco

27. Presa di alimentazione da rete5

XF 3200 PRO - Spia Led(24) ROSSA: il dispositivo e' collegato correttamente con il cavo di alimentazione e la batteria è in fase di ricarica. - Spia Led(24) BLU: operazione di ricarica terminata, la batteria è carica. Nota: Non collegare l'apparecchio a prese con tensione diversa da quella indicata.

ACCENSIONE/SPEGNIMENTO Premere l'interruttore principale POWER ON/OFF(5) per accendere e utilizzare l'apparecchio con la sua batteria interna. Premere nuovamente l'interruttore principale POWER ON/OFF(5) per spegnere completamente l'apparecchio o per ricaricare la batteria. STAND-BY E' possibile portare l'apparecchio in modalità Stand-by utilizzando il tasto (1) del telecomando; Note: - In modalità Stand-by rimangono illuminate le manopole superiori e l'icona della batteria sul display. - Lasciando l'apparecchio in Stand-by la batteria tende a scaricarsi più velocemente che utilizzando l'interruttore ON/OFF(5).

SELEZIONE DELLA FUNZIONE

Per cambiare la modalità di funzionamento, premere piu' volte il tasto MODE(17) sull'unità o premere il tasto MODE(2) sul teleco- mando per selezionare: AUX(sul display compare "AUX"), BLUETOOTH(sul display compare "BLUE"), RADIO(sul display compare la frequenza radio), USB o SD(solo se sulla presa USB/SD Card(8 e 9) vi è collegata una memoria, sul display compare la scritta "USB" o "SD" per qualche secondo).

REGOLAZIONE DEL VOLUME

1. Ruotare la manopola del VOLUME(21) per aumentare o diminuire il volume generale di riproduzione oppure utilizzare i tasti(9) e(11) sul telecomando per una regolazione fine.

2. Ruotare la manopola M. VOL(10) per regolare il volume del segnale sull'ingresso MIC(2).

3. Ruotare la manopola GT.VOL(3) per regolare il volume del segnale sull'ingresso GUITAR(1).

EQUALIZZATORE Questa unità ha un sistema di equalizzazioni audio pre impostate. Premere più volte il tasto EQ(13) sull'unità o il tasto(3) sul telecomando per selezionare una delle 6 equalizzazioni audio disponibili e che meglio si adatta alla riproduzione sonora in corso.

REGOLAZIONE TONI ALTI E BASSI

Agire sulla manopola TREBLE(6) per regolare i toni alti. Agire sulla manopola BASS(7) per regolare i toni bassi. EFFETTO ECHO Ruotare la manopola ECHO(4) per aumentare o diminuire l'effetto eco sull'ingresso MIC. Nota: l'effetto eco agisce unicamente sull'ingresso microfonico, non ha nessun effetto sull'ingresso GUITAR. EFFETTO DISCO-LIGHT Per attivare gli effetti Disco-Light sugli altoparlanti portare l'interruttore(26), posizionato posteriormente, in posizione "1". Per disattivare l'effetto Disco-Light, portare l'interruttore(26) in posizione "0". FUNZIONE RADIO FM (PRESENTE PER VERSIONI EXPORT) RICERCA AUTOMATICA

1. Estendere completamente l'antenna(22);

2. Accendere l'apparecchio e premere più volte il tasto MODE(17) sull'unità, o il tasto MODE(2) sul telecomando e selezionare la funzione RADIO (sul display comparirà l'indicazione della frequenza);

(19) sull'unità oppure il tasto(5) sul telecomando per avviare la ricerca e memorizzazione automatica delle emittenti (la radio inizia una ricerca automatica delle stazioni radio e le salva automaticamente in memoria). Il numero delle stazioni memorizzate dipende dal segnale radio nella vostra zona. Durante la ricerca premere il tasto

(19) sull'unità oppure il tasto(5) sul telecomando per arrestare la memorizzazione;

4. Utilizzare i tasti :/CH+/VOL+(20) o 9/CH-/VOL-(18) sull'unità, oppure i tasti :CH+(10) e 9CH-(4) sul telecomando

per l'ascolto delle varie emittenti radio salvate in memoria; ITALIANO6 XF 3200 PRO ITALIANO

5. Per richiamare il numero di una stazione memorizzata utilizzare i tasti numerici(7) sul telecomando.

Per esempio per richiamare la stazione numero 12 premere prima 1 e poi 2.

RICHIAMO DIRETTO DELLA FREQUENZA

1. Utilizare i tasti numerici(7) sul telecomando per sintonizzarsi direttamente sulla frequenza desiderata (tra quelle memorizzate). Per esempio per ascoltare le frequenza 93.1MHz digitare 9 3 1. Nota:

La ricezione in FM dipende molto dal luogo dove è posto l’apparecchio. - La vicinanza di apparecchi TV, lampade al neon o altri elettrodomestici può provocare disturbi nella ricezione di pro- grammi radio, in questo caso allontanate l'apparecchio. FUNZIONAMENTO BLUETOOTH 1. Accendere l'apparecchio e premere il tasto MODE(17) sull'unità o il tasto MODE(2) sul telecomando e selezionare la funzione bluetooth, sul display compare la scritta "BLUE"; 2. Nella modalità Bluetooth, il simbolo sul display assieme alla scritta comincerà a lampeggiare, il sistema entrerà automati- camente in ricerca;

3. Attivare la funzionalità Bluetooth sul dispositivo esterno da accoppiare;

4. Avviare la ricerca dei dispositivi. Al termine selezionare il dispositivo "XF 3200 PRO";

(19) sull'unità oppure il tasto(5) sul telecomando per avviare la riproduzione, utilizzare i tasti :/CH+/ VOL+(20) o 9/CH-/VOL-(18) sull'unità, oppure i tasti :CH+(10) e 9CH-(4) sul telecomando per la selezione dei brani.

RIPRODUZIONE SU INGRESSO USB/SD

1. Accendere l'apparecchio;

2. Inserire una memoria USB o una scheda SD nei corrispettivi ingressi(8 e 9). La riproduzione viene avviata automaticamente;

3. Per mettere in pausa la riproduzione, premere il tasto

(19) sull'unità oppure il tasto

(5) del telecomando , sul display comparirà la scritta "PAUS";

4. Per riprendere la riproduzione, premere nuovamente il tasto

(19) sull'unità oppure il tasto(5) del telecomando

5. Premere il tasto :/CH+/VOL+(20) sull'unità o il tasto :CH+(10) sul telecomando, durante l’ascolto per passare alla

traccia successiva. Premere il tasto 9/CH-/VOL-(18) sull'unità, o il tasto 9CH-(4) sul telecomando per passare ai brani precedenti; 6. Utilizzando la tastiera numerica(7) sul telecomando potete digitare direttamente il numero del brano musicale che volete riprodurre; 7. Premere una volta il tasto REPEAT(14) sull'unità o il tasto RPT(6) sul telecomando, sul display comparirà la scritta "ONE", per riprodurre continuamente la stessa traccia; premerlo una seconda volta, sul display comparirà la scritta "ALL", per riprodurre continuamente tutti brani contenuti nel dispositivo USB/SD. Nota: - Il lettore potrebbe non supportare alcuni dispositivi USB, questo è dovuto all'incompatibilità di alcuni processori. - Per evitare interferenze dannose, collegare sempre le periferiche USB direttamente all'unità, non utilizzare cavi di prolunga. - Dal computer formattare le memorie USB/SD in FAT (16 o 32). AUX-IN

1. Premere il tasto MODE(17) sull'unità o premere il tasto MODE(2) sul telecomando e selezionare la funzione "AUX";

2. Collegare una qualsiasi unità provvista di uscita audio tramite un cavo Jack da 3,5mm (non in dotazione) all'ingresso AUDIO INPUT(25) posizionato posteriormente;

3. Regolare il dispositivo esterno dai propri comandi.

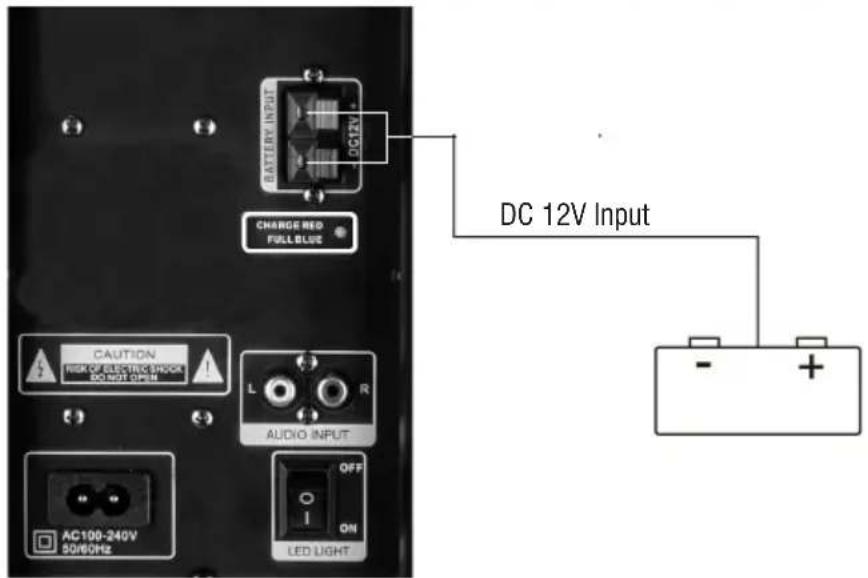

COLLEGAMENTO DI UNA BATTERIA AUSILIARIA

L'apparecchio è predisposto per collegare una batteria ausiliaria qualora vi trovaste con la batteria interna completamente scarica e non vi fosse possibilità di collegare l'apparecchio ad una presa di rete. Utilizzare la presa posteriore (23) e collegarvi una batteria esterna da 12V facendo molta attenzione a rispettare le polarità indicate.7 XF 3200 PRO

UTILIZZO DEL MICROFONO

1. Collegare il microfono in dotazione nella presa MIC(2);

2. Accendere il microfono agendo sull'interruttore presente sul manico del microfono stesso portandolo in posizione ON;

3. Regolare il volume di ingresso del microfono e l'effetto eco come desiderato tramite gli appositi comandi (10) e (4);

4. Premere il tasto PRIORITY(12), sul display compare la scritta "PON", se si vuole dare priorità alla voce del microfono rispetto alla musica riprodotta (la musica viene abbassata automaticamente di volume quando si parla con il microfono), premerlo nuovamente (sul display compare la scritta "POFF") per riportarlo alla condizione normale;

5. Regolare il MIC DELAY tramite l'apposito controllo(15).

REGISTRAZIONE REGISTRAZIONE MUSICALE Questo apparecchio e' in grado di registrare sulla memoria USB o SD dei brani musicali dalla funzione Aux-In (NON è possibile registrare dalla funzione Bluetooth). All'interno della memoria USB o SD l'apparecchio creerà automaticamente una cartella chiamata "REC" dove memorizzerà tutti i file di registrazione in formato MP3.

1. Accendere l'apparecchio;

2. Inserire una memoria USB o SD nei corrispettivi ingressi(8 e 9);

3. Selezionare la funzione Aux tramite il tasto MODE(17) sull'unità o il tasto(2) sul telecomando;

4. Tenere premuto per qualche secondo il tasto RECORD(11) sull'unità per avviare la registrazione, sul display comparirà la scritta "USB RECO" lampeggiante;

5. Premere nuovamente il tasto RECORD(11) per arrestare la registrazione. L'apparecchio si porterà automaticamente nella

funzione USB/SD per riprodurre immediatamente il brano registrato. Nota: - Quando si attiva la funzione "Registrazione" alcuni comandi dell'apparecchio vengono inibiti, questi riprenderanno la loro normale funzione quando la registrazione verrà arrestata. - La funzione di registrazione potrebbe non supportare alcuni dispositivi USB/SD, questo è dovuto all'incompatibilità di alcuni processori.

RISOLUZIONE DEI PROBLEMI

Se si verifica un problema, attenersi alla procedura descritta nella tabella seguente. Se il problema non può essere risolto, contattare il rivenditore. Problema Possibili cause Soluzione Nessun suono quando l'appa- recchio viene acceso

1. Nessuna sorgente sonora in ingresso

2. Manopola Volume a livello 0

3. Nessun dispositivo SD/USB collegato

1. Collegare un dispositivo all'ingresso AUX-IN

2. Regolare il volume

3. Collegare USB/SD card,riprodurre MP3

ITALIANO DC 12V Input8 XF 3200 PRO ITALIANO Suono distorto 1. Volume troppo alto

2. Errore file Audio

1. Abbassare il volume

2. Controllare e riprodurre altro file Audio

Nessun suono dal microfono 1. La presa del microfono può non essere collegata correttamente.

2. L'interrutore di accensione sul

microfono può essere in posizione "spento".

3. Volume del microfono basso.

1. Assicurarsi che il microfono sia collegato

correttamente alla presa.

2. Accendere il microfono.

3. Regolare correttamente il volume del

microfono Nessun suono quando si inseri- sce un dispositivo USB/SD Card

1. Formato file non supportato

1. Il formato dei file audio devono essere MP3

2. Collegare l'apparecchio USB/SD card

correttamente Indicatore stato batteria sul display lampeggiante quando la carica è bassa Il cavo di alimentazione per la ricarica non è inserito correttamente. Collegare bene il cavo di alimentazione e controllare che la spia posteriore di ricarica sia accesa. Impossibile caricare la batteria o la batteria ha una durata breve

1. Collegare il cavo di alimentazione per

2. La batteria non è completamente

3. La batteria potrebbe aver terminato il

1. Controllare se il cavo di alimentazione è

collegato in modo corretto

2. Normalmente ci vogliono 6-7 ore per ricari-

care completamente la batteria

3. Sostituire la vecchia batteria con una nuova

avente le stesse specifiche tecniche Dagli altoparlanti si sentono forti rumori

1. Microfono acceso ma troppo vicino

2. Microfono acceso ma non viene

3. Il Volume del microfono potrebbe

4. Un cellulare viene utilizzato troppo

vicino all'altoparlante

5. Apparecchi senza fili possono essere

molto vicini a chi sta utilizzando il microfono

1. Tenere il microfono alla distanza di 2 metri

2. Spegnere il microfono se non utilizzato

3. Abbassare il volume del microfono

4. Tenere il cellulare lontano dall'altoparlante

mentre si effettua una chiamata.

5. Tenere il diffusore lontano da apparecchi

INFORMATIVA SULLA RIMOZIONE DELLA BATTERIA

Attenzione: Questa operazione è riservata esclusivamente al personale tecnico specializzato! PROCEDURA PER LA RIMOZIONE DELLA BATTERIA DALL’ALTOPARLANTE AMPLIFICATO Operare esclusivamente in assenza di collegamento dell’apparecchio alla rete elettrica!

1. Rimuovere le viti che serrano il pannello dell'alloggiamento batteria;

2. Rimuovere il pannello metallico e individuare la batteria;

3. Rimuovere le viti che serrano i sostegni della batteria, rimuovere i sostegni, scollegare la batteria e rimuoverla.

INFORMATIVA SULLO SMALTIMENTO DELLA BATTERIA

Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i rifiuti domestici,nel fuoco o nell’acqua. Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso gli appositi centri raccolta dedicati.9 XF 3200 PRO

INFORMAZIONI AGLI UTENTI

ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014 “Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)” Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25cm. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014. CARATTERISTICHE TECNICHE GENERALI Alimentazione: .............................................................110-230V 50Hz batteria interna al piombo ricaricabile 12V , 4Ah Consumo: .............................................................................. Max 40W Temperatura di funzionamento: ........................................................................... 0° ~ 40°C Umidità: ........................................................................... 5% ~ 90% Potenza massima Audio: ................................................................................... 160W Risposta in frequenza: ...................................................................... 55Hz - 20KHz Rapporto segnale rumore: ................................................................................... 64dB Sensibilità: .............................................................................. 93±3db Potenza di trasmissione di picco Bluetooth: ................................................................. 2,5mW Potenza di trasmissione max Bluetooth: ....................................................................... 1,9mW Banda di trasmissione Bluetooth: ................................................................................. 2,4GHz Dimensioni: ................................................................. 330x358x936mm Peso: ................................................................................. 16,1Kg ITALIANO10 XF 3200 PRO ENGLISH
