Tipo di prodotto	Docking station
Marca	Trevi
Modello	XR 400 APP
Dimensioni	480 x 210 x 220 mm
Peso	5,5 kg
Alimentazione	100-240V ~ 50/60Hz, batteria ricaricabile al piombo 12V 4Ah
Consumo massimo	35W
Potenza di uscita massima	60W
Frequenza radio FM	87,5 - 108,0 MHz
Bluetooth	Banda 2,4 GHz, potenza di trasmissione 2,5 mW
Porte	Ingresso AUX (3,5 mm), ingresso USB, porta USB di ricarica
Funzioni principali	Radio FM, Bluetooth, USB, AUX, ricarica USB, effetti luminosi disco, equalizzatore (FLAT, POP, CLASSIC, JAZZ, ROCK)
Controllo tramite app	App Party King (Android/iOS)
Batteria	Ricaricabile al piombo 12V 4Ah (indicatore di carica rosso/verde)
Display	Schermo digitale con indicatori LED
Altoparlanti	Casse anteriori e subwoofer passivi
Manutenzione e pulizia	Panno morbido leggermente umido; evitare solventi e sostanze abrasive
Sicurezza	Non esporre all'acqua, non ostruire le prese d'aria, evitare fonti di calore e vibrazioni
Riparabilità	Centro assistenza autorizzato TREVI
Uso	Domestico non professionale

Domande frequenti - XR 400 APP Trevi

Come accendere e spegnere il dispositivo?

Ruotare l'interruttore di alimentazione (20) in posizione ON/OFF. Il dispositivo passa automaticamente in standby dopo 15 minuti di inattività. Per riaccenderlo, premere il pulsante FUNC/STANDBY/LIGHT o ruotare l'interruttore.

Come ricaricare la batteria?

Collegare il cavo di alimentazione alla presa (19) del dispositivo e a una presa di corrente 100-240V. La spia CHARGE rossa indica la carica, verde indica carica completata. Un lampeggio rosso segnala batteria scarica.

Come collegare un dispositivo in Bluetooth?

Selezionare la modalità Bluetooth premendo FUNC/STANDBY/LIGHT fino a vedere "BT" sul display. Attivare il Bluetooth sul dispositivo esterno, cercare "TREVI XR 400 APP" e selezionarlo. Se necessario, inserire la password "0000".

Come utilizzare la radio FM?

Selezionare la modalità radio con FUNC/STANDBY/LIGHT. Tenere premuto il pulsante SCAN per cercare e memorizzare automaticamente le stazioni (fino a 30). Utilizzare i tasti < o > per navigare tra le stazioni.

Come utilizzare l'app Party King?

Scaricare l'app Party King sul proprio smartphone/tablet (Android/iOS). Collegare il dispositivo in Bluetooth, quindi aprire l'app. Premere REFRESH e selezionare "APP XR 400" nell'elenco dei dispositivi disponibili.

Cosa fare se il dispositivo non si accende?

Verificare che la batteria sia carica o collegare il cavo di alimentazione. Se il dispositivo funziona in modo anomalo, spegnerlo, scollegare il cavo, attendere alcuni minuti, quindi ricollegare e riaccendere.

Come pulire il dispositivo?

Utilizzare un panno morbido leggermente umido. Non usare mai solventi, sostanze abrasive o prodotti detergenti aggressivi.

Come leggere file audio tramite USB?

Inserire una chiavetta USB nell'ingresso USB (10) dopo aver selezionato la modalità USB con FUNC/STANDBY/LIGHT. La riproduzione parte automaticamente. Utilizzare i tasti di controllo per pausa, navigazione e ripetizione.

Come regolare l'equalizzatore?

Premere il pulsante EQ (1) per scegliere tra le modalità FLAT, POP, CLASSIC, JAZZ, ROCK. È possibile regolare l'equalizzatore anche tramite l'app Party King.

Come attivare gli effetti luminosi disco?

Tenere premuto il pulsante FUNC/STANDBY/LIGHT (7) per attivare gli effetti Disco-Light. Scegliere tra nove effetti diversi. Per disattivare, tenere premuto il pulsante finché il display non mostra "OFF".

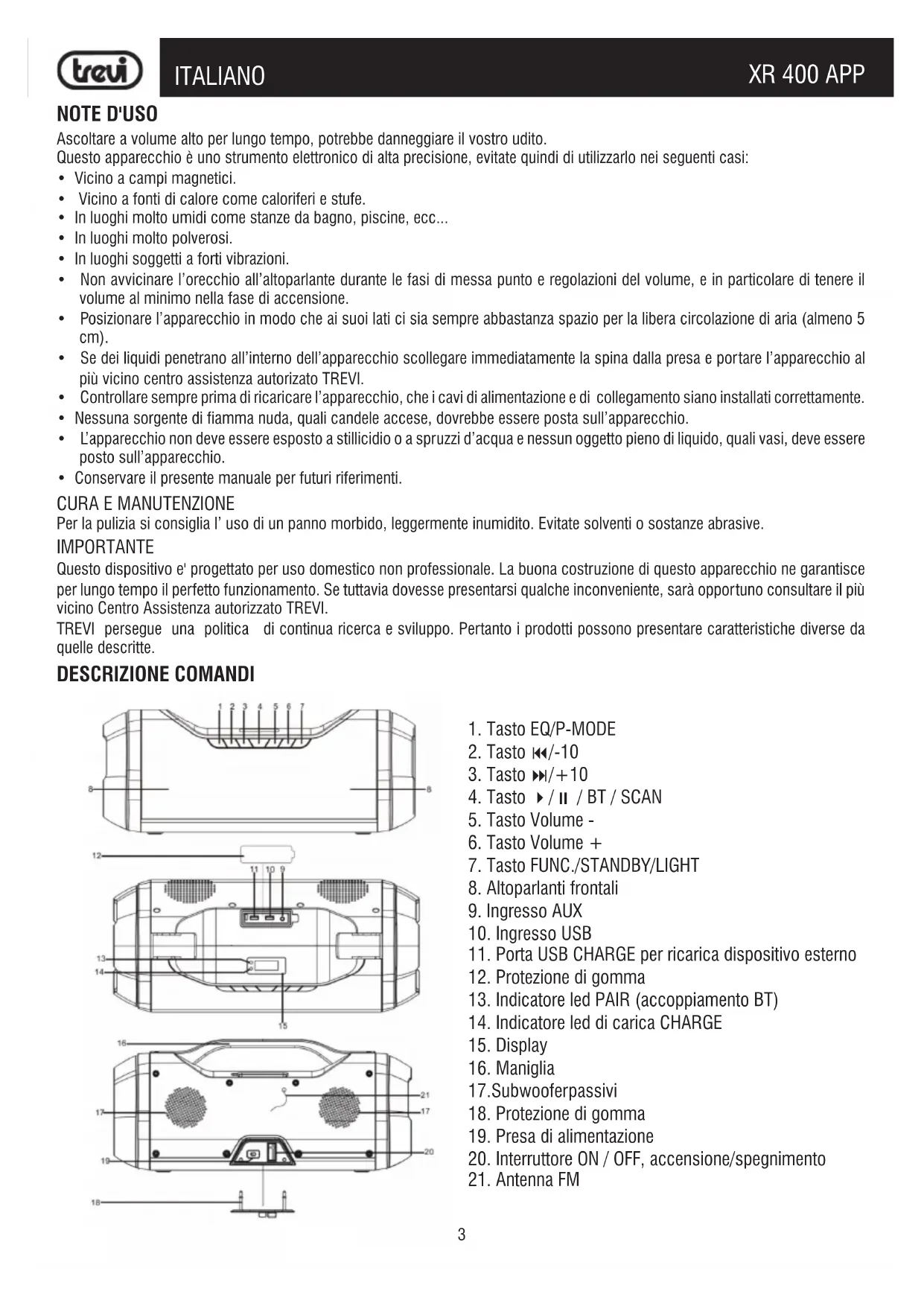

MANUALE UTENTE XR 400 APP Trevi

ALTOPARLANTE AMPLIFICATO CON APP DEDICATA, RADIO/USB/BT
Manuale d'uso e collegamento

Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.

Qesto apparecchio euno strumento elettronico di alta precisione, evitate quindi di utilizzarlo nei seguenti casi:

• Vicino a campi magnetici.
• Vicino a fonti di calore come caloriferi e stufe.
  In luoghi molto umidi come stanze da bagno, piscine, ecc...
  In luoghi molto polverosi.
• In luoghi soggetti a forti vibrazioni.
  Non avvincare l'orecchio all'altoparlante durante le fasi di messa punto e regolazioni del volume, e in particolare di tenere il volume al minimo nella fase di accensione.
• Posizione l'apparecchio in modo che ai loro lati ci sia sempre abbastanza spazio per la libera circolazione di aria (almeno 5 cm).
• Se dei liquidi penetrano all'interno dell'apparecchio scollegare immeditamente la spina alla presa e portare l'apparecchio al più vicino centro assistenza autorizzato TREVI.
  Controllare sempre prima di ricaricare l'apparecchio, che i cavi di alimentazione e di collegamento siano installati correttamente.
• Nessuna sorgente di fiamma nuda, quali candele accese, dovrebbe essere posta sull'apparecchio.
  Lapprecchio non devesse esposto a stilicidio o a spruzzi d'acqua e nessun oggetto pieno di liquido, quali vasi, devel essere postosull'apparecchio.
• Conservare il presente manuale per futuro riferimenti.

CURA E MANUTENZIONE

Per la pulizia si consiglia l'uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive.

IMPORTANT

Questo dispositivo e' progettato per uso domestico non professionale. La buona costruzione di questo appearecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi quale inconvenientile, sare opportuno consultrare il più vicino Centro Assistenza autorizzato TREVI.

TREVI perseguè una politica di continua ricerca e sviluppo. Pertanto i prodotti sono presentare caratteristiche diverse da quale descripte.

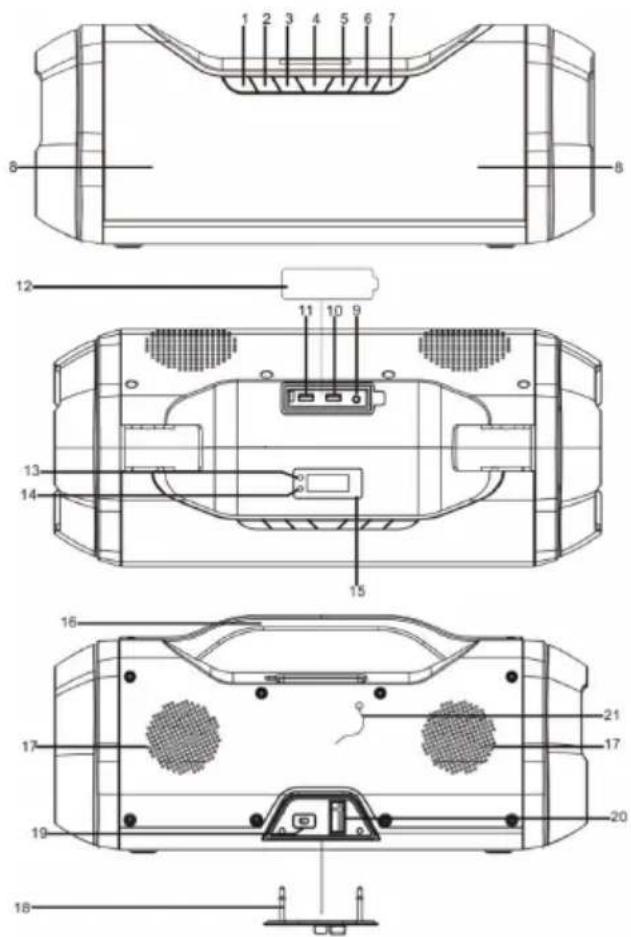

DESCRIZIONE COMANDI

1. Tasto EQ/P-MODE
2. Tasto /-10
3. Tasto / + 10
4. Tasto /BT/SCAN
5. Tasto Volume -
6. Tasto Volume +
7. Tasto FUNC./STANDBY/LIGHT
8. Altoparlanti frontali
9. Ingrasso AUX
10. Ingrasso USB
11. Porta USB CHARGE per ricarica dispositivo esterno
12. Protezione di gomma
13. Indicatore led PAIR (accoppiamento BT)
14. Indicatore led di carica CHARGE
15. Display
16. Maniglia
    17.Subwooferpassivi
17. Protezione di gomma
18. Presa di alimentazione
19. Interruftore ON / OFF, accensione/spegnimento
20. Antenna FM

ALIMENTAZIONE

Questa unità funzione con batteria ricaricabile al piombo 12V =4Ah e alimentazione di rete 100-240V ~ 50/60Hz.

Quando la batteria e' in fase di esaurimento o l'apparecchio non si accende insere il cavo di alimentazione nella presa(19) sul dispositivo e la spina in una presa di corrente per effettuare la ricarica.

Stati della spia led CHARGE:

Spia CHARGE ROSSA fissa: il dispositivo e' collegato con il cavo di alimentazione e la batteria e' in carica.
- Spia CHARGE VERDE fissa: operazione di ricarica terminata, la batteria e' carica.
- Spia CHARGE ROSSA lampeggiante: con il dispositivo in uso, indica che la batteria e' in fase di esaurimento ed e' necessario ricaricarla.

Non collegare l'apparecchio a prese con tensione diversa da quella individata.

FUNZIONI DI BASE

ACCENSIONE/SPEGNIMENTO

Premere l'interruttre di accensione(20) e portarlo in posizione ON/OFF per accendere/spegnere l'apparecchio.

NOTA: Dopo circa 15 minuti di inattivita', l'unita passa automaticamente in modalità standby.

Per accendere nuovamente l'unità, premere il pulsante FUNC/STANDBY/LIGHT(7) o agire sull'interruttore di accensione(20).

In caso di funzionamento anomalo dell'apparecchio spegnere l'apparecchio, scollegare il cavo di alimentazione ed attendere alcuni minuti prima di ricollegarlo ed accendere l'apparecchio.

IMPOSTAZIONE DEL MODO FUNZIONE

Per cancellare la modalità di funzionamento, premere più volte il pulsante FUNC/STANDBY/LIGHT(7) per selezionare USB/AUX/RADIO/BLUETOOTH(sul display compare BT).

REGOLAZIONDEL VOLUME

Premere i tasti Volume - (5) o Volume + (6) per regolare il volume.

EQUALIZZATORE

Questa unità ha unsystema di equalizzazione audio integrato. Premere il tasto EQ(1) per selezionare un'impostazione che meglio si adatta alla riproduzione sonora in corso. E' possibile scegliere tra le equalizzazioni FLAT, POP, CLASSIC, JAZZ, ROCK.

EFFETTI DISCO-LIGHT

Per attivare gli effetti disco-Light premere a lungo il tasto FUNC/STANDBY/LIGHT(7). è possibile scegliere tra nove diversi effetti. Per disattivare l'effetto disco-Light, premere e tenere premuto il pulsante FUNC/STANDBY/LIGHT(7) piu' volte sono a che il display migliorata "OFF".

PRESA USB CHARGE

E' possible utilizes the presa USB CHARGE(11) per la ricarica di dispositivi esterni USB.

Note1: non e' possibl eutilizzare questa presa per la riproduzione di file audio da dispositivi esterni (utilizzare i ingressso USB, vedi capitolo INGRESSO USB).

RADIO FM

1. Premere il tasto FUNC/STANDBY/LIGHT(7) sull'unità e selezionare la funzione radio (sul display compare la frequenza sintonizzata e l'indicazione FM).
2. Tenere premuto per quale secondo il tasto / /BT/SCAN(4) per effettuare una ricerca e memorizzazione automatica delle stazioni radio; la ricerca/memorizzazione si fermera al completamento dell'intera scansione della banda radio o al riempimento di tutte le memorie disponibili. E' possibile memorizzare fino ad un massimo di 30 stazioni radio. Al termine verrà riprodotta la prima stazione radio memorizzata.
3. Per richiamare una stazione memorizzata utilizzare i tasti (3) per passare alla stazione successiva, o (2) per passare alla stazione precedente.
4. Tenere premuto per quale secondo i tasti (3) o (2) sull'unità per sintonizzarsi sulla stazione radio successiva o precedente con il miglior segnale ricevuto.

5. Per memorizzare una stazione radio:

6. Portarsi sulla frequenza da memorizzare, premere a lungo il tasting EQ/P.MODE(1).

Con i tasti (3) o (2) selezionare il numero di memoria in cui si desidera salvare la stazione radio.

• Premere a lungo il tasting EQ/P.MODE(1) per conformare.

• L'apparecchio è in grado di memorizzare fino a 30 stazioni.

• L'indicazione ST presente sul display indica la riscizione del segnale stereo.

Note: La ricezione in FM dipende molto dal luogo dove è posto l'apparecchio.

La vicinanza di appearecchi TV, lampade al neon o altri elettrodomestici cui provocare disturbi nella ricezione di programmi radio, in quello caso allontanate l'apparecchio.

INGRESSO USB

1. Premere il tasting FUNC/STANDBY/LIGHT(7) sull'unità e selezionare "USB".
2. Inserire una memoria Usb nell'ingresso USB(10). La riproduzioneiene avviata automaticamente.
3. Per mettere in pausa la riproduzione, premere il tasto / II/BT/SCAN(4)), il display inizia a lampeggiare.
4. Per riprendere la riproduzione, premere di nuovo il tasting / / BT / SCAN(4)
5. Premendo il tasting (3) durante I'ascolto si passa alla traccia successiva, nella tasto 2 ai brani precedenti.
6. Premere e tenere premuto il tasto (3) o 出 (2) per saltare alla decima traccia successiva o precedente.
7. Premendo a lungo il tasto EQ/P-MODE(1) e' possible attivare le varie modalità di ripetizione dei brani:

-Ripetizione singolo brano (sul display compare
- Cartella (intero contento di una cartella solo con file MP3, compare la scritta FOLDER)
- Riproduzione casuale dei brani (sul display compare la scritta RAND)
-Ripetizione di tutti i brani (sul display compare

Per disattivare la ripetizione premere piu' volte il tasto EQ/P-MODE(1) sino a far sparire licona dal display.

NOTE

• Nonutilizzare la porta USB CHARGE(11) per la riproduzione audio.
• Illettore potrebne non supportare alcuni dispositivi USB,questo e dovuto all'incompatibilità di alcuni processori.
• Per evitare interferenze dannose, collegare sempre le periferiche USB direttamente all'unità, non utilizzare cavi di prolunga.

1. Accendere l'apparecchio e premere il tasto FUNC/STANDBY/LIGHT(7) per selezionare la funzione bluetooth, sul display compare la scritta BT.
2. Nella modalità Bluetooth, il Led spia (13, PAIR) comincera a lampeggiare, ilsystema entra automaticamente in ricerca.
3. Attivare la funzionalità Bluetooth sul dispositivo esterno da accoppiare.
4. Avviare la ricerca dei dispositivi. Al termine selezionare il dispositosivo "TREVI XR 400 APP".
   Note: potrebbe comparire un secondo dispositosivo XR400APP (senza la scritta TREVI) necessario al funzionamento dell'app. Per il collegamento BT selezionare TReVI XR 400 APP.
5. Inserire la password "0000" se richiesto.
6. Avviare la riproduzione musicale dal proprio dispositivo. Premere il tasting /BT/SCAN(4) per attivare la pausa ed i tasting (2) o (3) per la selezione dei brani.
7. Tenere premuto per quale secco il tasto /BT/SCAN(4) per eliminare l'accoppiamento ed effettuire una nuova operazione di pairing.

AUX-IN

1. Premere il tasto FUNC/STANDBY/LIGHT(7) sull'unità per selezionare la modalità "AUX".
2. Collegare una qualiasi unità provvista di uscita audio tramite apposto cavo Jack da 3,5mm (non incluso) all'ingresso AUX (9).
3. Regolare il dispositivo esterno dai propri comandi.

CONTROLLO APPARECCHIO TRAMITE APPLICATION "PARTY KING"

L'applicazione e' disponibile solo in Inglese per dispositivi Android/iOS.

Per controllare il dispositivo tramite lo smartphone, tablet, o altri dispositivi, scaricare l'applicazione "PARTY KING" dai rispettivi market store.

L'applicatione vi permeterà di controllare le seguenti modalità: Player, Light, ingresso USB, Radio FM, ingresso Aux In, equalizzatore.

Una volta collegato l'apparecchio al dispositivo esterno tramite connessione Bluetooth (como descripto nel paragrafo

Funzionamento Bluetooth), après l'app "PARTY KING" su smartphone/tablet.

Party King

Accoppiamento dell'applicazione al dispositorio

Dopo aver accoppiato lo smartphone/tablet come detrito nel paragrafo Funzionamento Bluetooth, e' necessario effettuare un ulteriori accoppiamento dell'applicazione al dispositivo:

1. Premere il bottone REFRESH e quando compare nella lista dei dispositivi disponibili il modello XR 400 APP, selezionario. Una volta connesso, il dispositivo si spostera nell'elenco dei dispositivi connessi (Connected device, vedi fig.1).

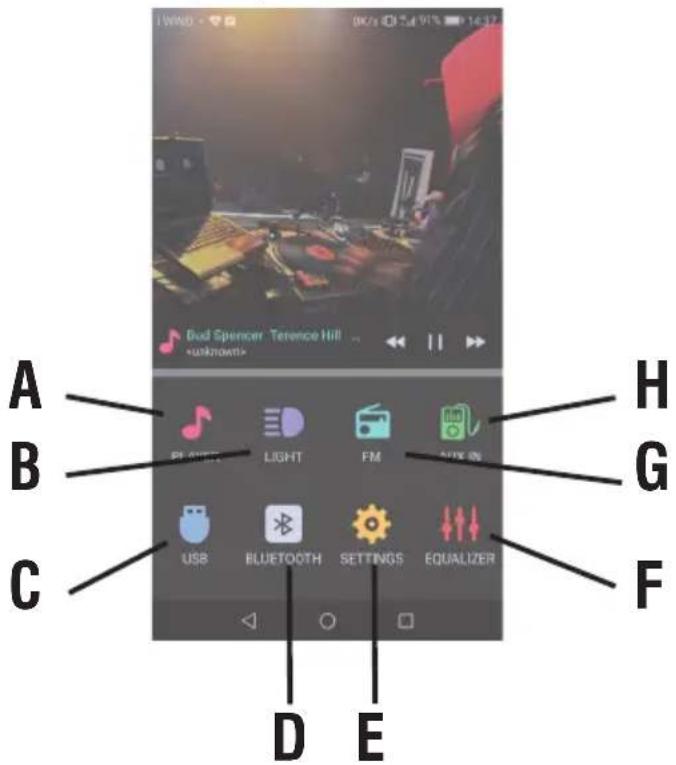

Nella schermata principale sono presenti 8 icone:

Fig.1

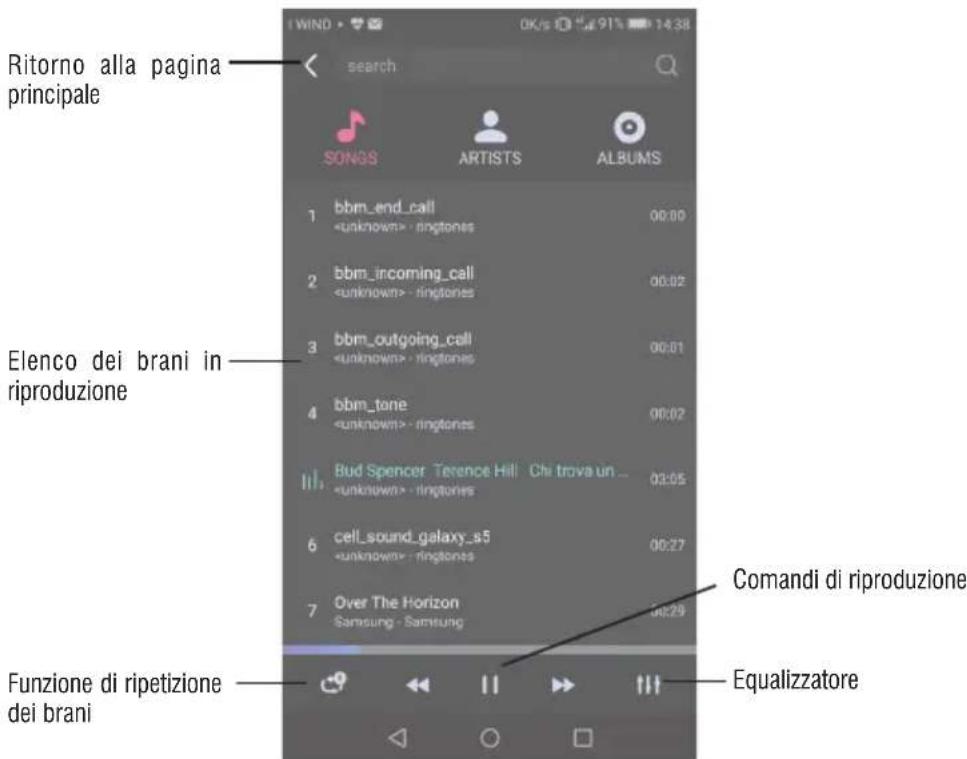

Riproduzione dei file audio presenti sul Telefono:

Premere l'icona A per accedere alla pagina di riproduzione musicale dei file musicali che si trovano all'interno del Telefono. Selezionare la canzone che si vuole riproduire. E' possibile mettere in pausa il brano, passare al brano precedente/successivo, attivare la ripetizione o la riproduzione casuale. Premere < per tornare alla pagina principale.

Riproduzione della memoria USB

Inserire una memoria USB nell'unità, premere l'icona C per accedere alla riproduzione della memoria USB. Scegliere un brano da riproduire tra quelli visualizzati in elenco, premere “▶” per avviare la riproduzione, premere “<” per tornare alla pagina principale.

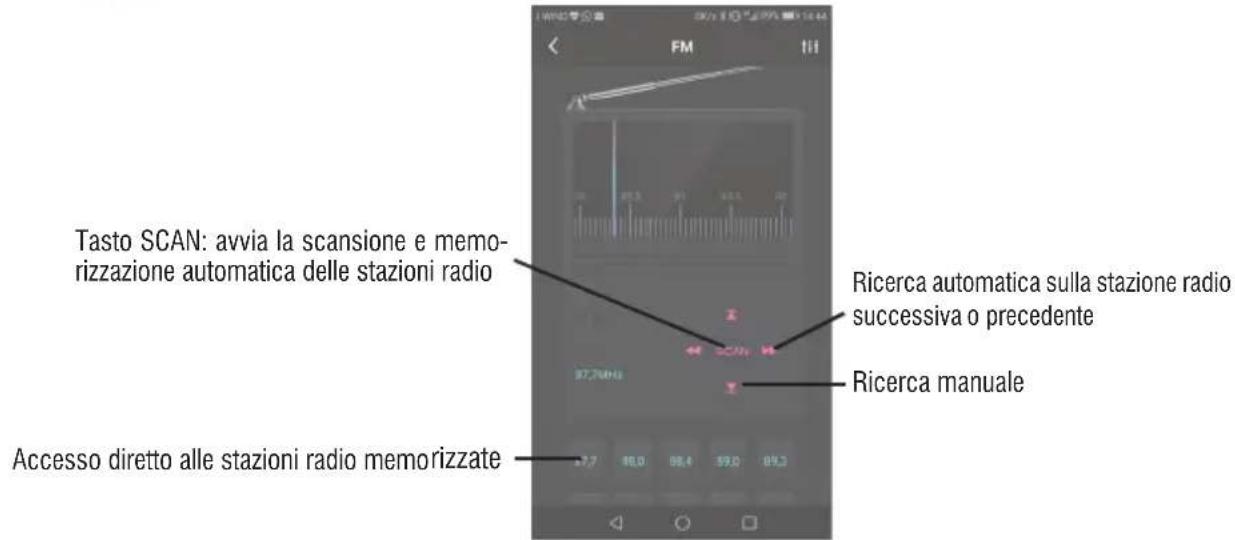

Radio FM

Premere l'icona G per accedere alla modalità Radio FM, premere "SCAN" per avviare la scansione e memorizzazione automatica. Premere per effettuire una ricerca automatica; premere spostarsi "passo-passo" ed effettuire una ricerca fine.

Aux-in

Dopo aver effettuato il collegamento come descripto nel paragrafo AUX IN, premere l'icona H per accedere alla pagina di controllo AUX IN.

Controllo illuminazione Led

Premere l'icona B per accederate alla pagina Light, dove è possibile selezionare il colore da visualizzare sull'unità, nonché regolare la luminosità (controllo LUMIN). E'anche possibile scegliere tra 5 profili preimpostati (Profiles). Tramite il dato OFF/ON e' possible spegnere o accendere l'illuminazione led.

Per tornare alla pagina principale, premere < nell'angolo sinistro.

Equalizzatore e regolazione volume

Premere licona F per accedere alla pagina di controlo dell'equalizzatore (Equalizer) e per regolare il volume.

E' possibl e impostare una equalizzazione personale oppure selezionare una tra le 5 modalita di equalizzazione preimpostate: Flat, Pop, Classic, Jazz, Rock.

E' possible regolare il volume dell'apparecchio.

Impostazioni

Premere l'icona E per averire informazioni sulla versione dell'applicazione.

CARATTERISTICTECNICHE

Alimentazione: 100-240V ~ 50/60Hz - batteria interna al piombo 12V 4Ah ricaricabile

Consumo: Max 35W

Potenza massima in uscita: 60W

Potenza di trasmissione Bluetooth: 2,5mW

Banda di trasmissione Bluetooth: 2,4GHz

Dimensioni: 480 x 210 x 220 mm

Peso: 5,5 Kg

INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE

Attenzione: Questa operazione è riservata esclusivamente al personale technique specializzato! PROCEDURE PER LA RIMOZIONE DELLA BATTERIA DALL'ALTOPARLANTE AMPLIFICATO

Operare esclusivamente in assenza di collegamento dell'apparecchio alla rete elettrica!

1. Rimuovere le decorazioni color argento situate ai lati dell'apparecchio e svitare le viti presenti.
2. Rimuovere le due parti laterali del mobile;
3. Svitare le viti presenti nella parte posteriore del mobile ed aprire l'apparecchio;
4. Smontare la protezione plastica presente tra gli altoparlanti;
5. Individuare la batteria, scollegarla e rimuoverla.

Qualunque sa il tipo di batteria esaurita,essa non deve essere gettata tra i rifiuti domestici,nel fuoco o nell'acqua.Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso gli apposti centri raccolta dedicati.

NOTES ON USE

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014

"Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrì, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vitaagli idonei centri di raccolta differenziate dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiatura aventi lato magiore inferiore a 25 cm. L'adeguata raccolta differenziate per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il ricolco dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

TREVI perseguie una politica di continua ricerca e sviluppo, pertanto i prodotti sono presentare caratteristiche diverse da quella descritte.

Dichiarazione di conformità UE amplificata

Il fabbricante TREVI S.p.a. dichiara che il tipo altoparlante amplificato XR 400 APP è conforme alla direttiva 2014/53/UE.

Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: www.trevi.it
