Produkttyp	Dockingstation
Marke	Trevi
Modell	XR 400 APP
Abmessungen	480 x 210 x 220 mm
Gewicht	5,5 kg
Stromversorgung	100-240V ~ 50/60Hz, wiederaufladbarer Blei-Akku 12V 4Ah
Maximaler Verbrauch	35W
Maximale Ausgangsleistung	60W
UKW-Radiofrequenz	87,5 - 108,0 MHz
Bluetooth	2,4 GHz-Band, Sendeleistung 2,5 mW
Anschlüsse	AUX-Eingang (3,5 mm), USB-Eingang, USB-Ladeanschluss
Hauptfunktionen	UKW-Radio, Bluetooth, USB, AUX, USB-Ladefunktion, Disco-Lichteffekte, Equalizer (FLAT, POP, CLASSIC, JAZZ, ROCK)
App-Steuerung	Party King App (Android/iOS)
Akku	Wiederaufladbarer Blei-Akku 12V 4Ah (Ladeanzeige rot/grün)
Anzeige	Digitales Display mit LED-Anzeigen
Lautsprecher	Frontlautsprecher und passive Subwoofer
Wartung und Reinigung	Weiches, leicht feuchtes Tuch; keine Lösungsmittel oder Scheuermittel verwenden
Sicherheit	Nicht Wasser aussetzen, Lüftungsöffnungen nicht blockieren, Wärmequellen und Vibrationen vermeiden
Reparierbarkeit	Autorisiertes TREVI-Kundendienstzentrum
Verwendung	Haushalt, nicht gewerblich

Häufig gestellte Fragen - XR 400 APP Trevi

Wie schalte ich das Gerät ein und aus?

Drehen Sie den Netzschalter (20) auf ON/OFF. Das Gerät schaltet nach 15 Minuten Inaktivität automatisch in den Standby-Modus. Zum erneuten Einschalten drücken Sie die Taste FUNC/STANDBY/LIGHT oder drehen Sie den Schalter.

Wie lade ich den Akku auf?

Schließen Sie das Netzkabel an die Buchse (19) des Geräts und an eine 100-240V Steckdose an. Die rote CHARGE-LED zeigt den Ladevorgang an, grün bedeutet vollständig geladen. Ein rotes Blinken signalisiert schwachen Akku.

Wie verbinde ich ein Gerät über Bluetooth?

Wählen Sie den Bluetooth-Modus, indem Sie FUNC/STANDBY/LIGHT drücken, bis "BT" auf dem Display erscheint. Aktivieren Sie Bluetooth auf Ihrem externen Gerät, suchen Sie "TREVI XR 400 APP" und wählen Sie es aus. Geben Sie ggf. das Passwort "0000" ein.

Wie benutze ich das UKW-Radio?

Wählen Sie den Radiomodus mit FUNC/STANDBY/LIGHT. Halten Sie die Taste SCAN < / > gedrückt, um automatisch nach Sendern zu suchen und zu speichern (bis zu 30). Verwenden Sie die Tasten < oder >, um zwischen den Sendern zu wechseln.

Wie verwende ich die Party King App?

Laden Sie die Party King App auf Ihr Smartphone/Tablet (Android/iOS). Verbinden Sie das Gerät über Bluetooth und öffnen Sie die App. Drücken Sie REFRESH und wählen Sie "APP XR 400" aus der Liste der verfügbaren Geräte.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie, ob der Akku geladen ist, oder schließen Sie das Netzkabel an. Falls das Gerät nicht normal funktioniert, schalten Sie es aus, ziehen Sie den Netzstecker, warten Sie einige Minuten und schließen Sie es wieder an und schalten Sie es ein.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder aggressive Reinigungsmittel.

Wie spiele ich Audiodateien über USB ab?

Stecken Sie einen USB-Stick in den USB-Eingang (10), nachdem Sie den USB-Modus mit FUNC/STANDBY/LIGHT gewählt haben. Die Wiedergabe startet automatisch. Verwenden Sie die Steuertasten für Pause, Navigation und Wiederholung.

Wie stelle ich den Equalizer ein?

Drücken Sie die Taste EQ (1), um zwischen den Modi FLAT, POP, CLASSIC, JAZZ, ROCK zu wählen. Sie können den Equalizer auch über die Party King App einstellen.

Wie aktiviere ich die Disco-Lichteffekte?

Halten Sie die Taste FUNC/STANDBY/LIGHT (7) gedrückt, um die Disco-Lichteffekte zu aktivieren. Wählen Sie aus neun verschiedenen Effekten. Zum Deaktivieren halten Sie die Taste gedrückt, bis das Display "OFF" anzeigt.

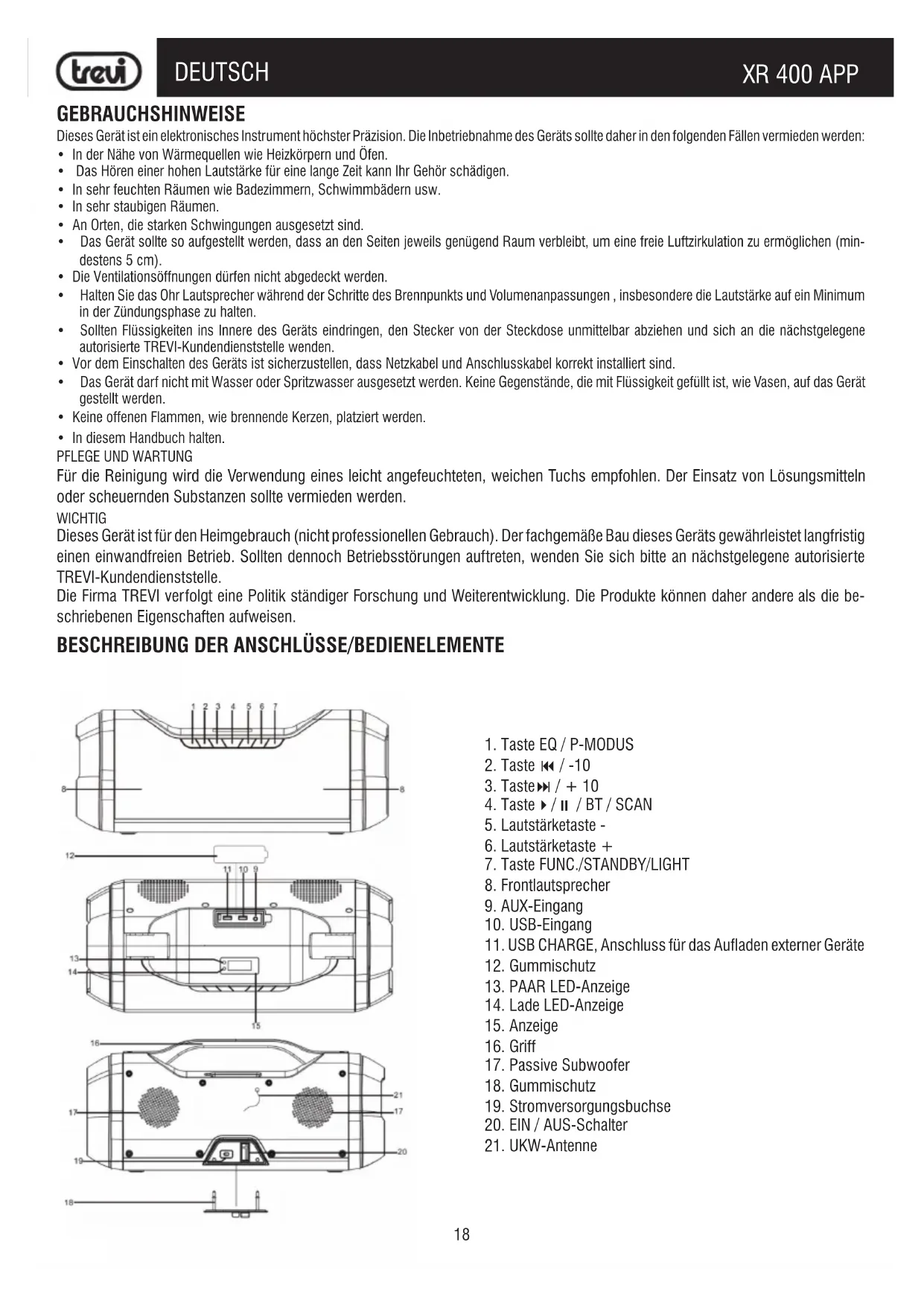

BEDIENUNGSANLEITUNG XR 400 APP Trevi

TRAGBARE LAUTSPRECHER MIT APP-STEUERUNG, RADIO / USB / BT Gebrauchs- und Anschlusshandbuch

MANIEMENT ET ENTRETIEN

Dieses Gerät ist ein elektronisches Instrument höchster Prázision. Die Inbetriebnahme des Geräts solle daher in den folgenden Fällen vermieden werden:

• In der Höhe von Wärmequellen wie Heizkörpern und Öfen.
• Das Hören einer hohen Lautstärke für eine lange Zeit kann Ihr Gehör schädigen.
• In sehr feuchten Räumen wie Badezimmern, Schwimmbädern usw.
  In sehr staubigen Räumen.
• An Orten, die starken Schwingungen ausgesetzt sind.
  Das Gerat sollte so aufgestellt werden, dass an den Seiten jeweils genugend Raum verbleibt, um eine frei Luftzirkulation zu ermögen (mindestens 5 cm).
  Die Ventilationsöffnungen)dürfen nicht abgedeckt werden.
• Halten Sie das Ohr Lautsprecher während der Schritte des Brennpunkts und Volumenanpassungen, insbesondere die Lautstärke auf ein Minimum in der Zündungsphase zu halten.
• Sollten Flüssigkeiten ins Innere des Geräts eindringen, den Stecker von der Steckdose unmittelbar abziehen und sich an die nachstgelegene autorisierte TREVI-Kundendienstelle wenden.
• Vor dem Einsatz des Geräts ist sicherzustellen, dass Netzkabel und Anschlusskabel korrekt installiert sind.
  Das Gerat darf nicht mit Wasser oder Spritzwasser ausgesetzt werden. Keine Gegenstände, die mit Flüssigkeit gefuft ist, wie Vasen, auf das Gerät gestellt werden.
• Keine offenen Flammen, wie brennende Kerzen, platziert werden.
• In thisem Handbuch halten.

PFLEGE UND WARTUNG

Fur die Reinigung wird die Verwendung eines leicht angefeuchteten, weichen Tuchs empfohlen. Der Einsatz von Lösungsmitteln oder scheuernden Substanzen sollen vermieden werden.

WICHTIG

Dieses Gerät ist für den Heimgebrauch (nicht professionellen Gebrauch). Der fachgemäß Bau diesen Geräts gewährleistet langfristig einen einwandfrei Betrieb. Sollen davon Betriebsstörungen auftreten, wenden Sie sichitte an nachstgelegene autorisierte TREVI-Kundendienstelle.

Die Firma TREVI verfolgt eine Politik ständiger Forschung und Weiterentwicklung. Die Produkte können daher andere als die beschieden Eigenschaften aufweisen.

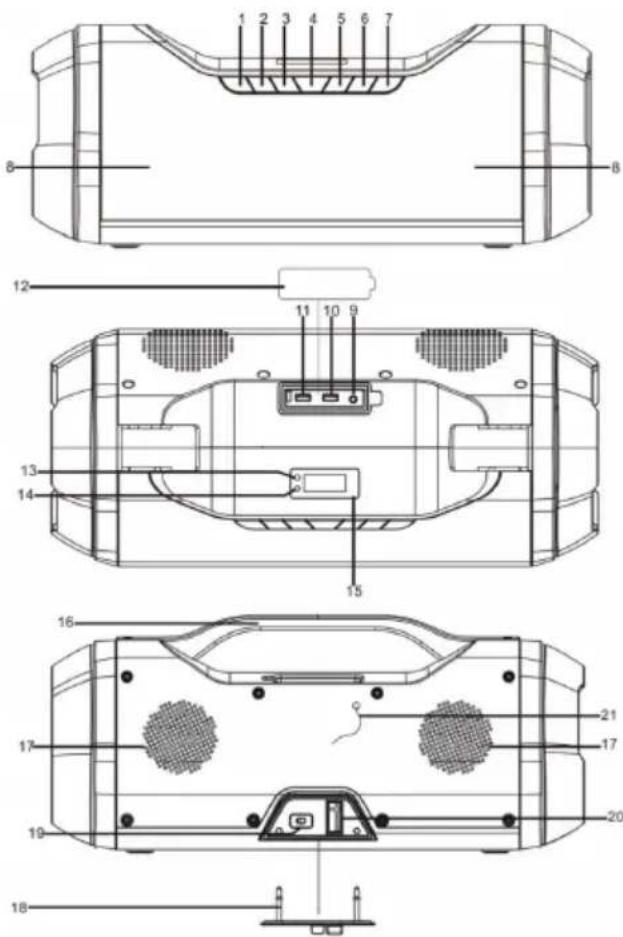

BESCHREIBUNG DER ANSCHLUSSE/BEDIENELEMENTE

1. Taste EQ / P-MODUS
2. Taste /-10
3. Taste / + 10
4. Taste /BT/SCAN
5. Lautstärketaste -
6. Lautstärketaste +
7. Taste FUNC./STANDBY/LIGHT
8. Frontlautsprecher
9. AUX-Eingang
10. USB-Eingang
11. USB CHARGE, Anschluss für das Aufladen externer Geräte
12. Gummischutz
13. PAAR LED-Anzeige
14. Lade LED-Anzeige
15. Anzeige
16. Griff
17. Passive Subwoofer
18. Gummischutz
19. Stromversorgungsbuchse
20. EIN / AUS-Schalter
21. UKW-Antenne

ENERGIE

Dieses Gerat arbeitet mit 12V 4Ah Blei-Saure-Akku und 100-240V 50 / 60Hz Netzteil.

Wenn der Akku leer ist oder sich das Gerat nicht einschaltet, stecken Sie das Netzkabel in die Buchse (19) am Gerat und stecken Sie es in eine Steckdose, um es aufzuladen.

CHARGE LED Leuchtet Status:

• ROTE LADE-Lampe: Das Gerät ist an das Stromkabel angeschlossen und der Akku wird geladen.
• CHARGE GREEN LED leuchtet: Ladevorgang abgeschlossen, Akku ist geladen.
• ROTES LADEN-Lampchen blinkt: Wenn das Gerät in Betrieb ist, bedeutet dies, dass der Akku leer ist und aufgeladen werden muss.

Schlieben Sie das Gerät nicht an andere als die angegebenen Steckdosen an.

GRUNDFUNKTIONEN

ON/OFF

Drucken Sie den Netzschalter (20) und drehen Sie in die Position ON / OFF, um das Gerät ein-/ auszuschalten.

HINWEIS: Nach ungebär 15 Minuten Inaktivität schaltet das Gerät automatisch in den Standby-Modus.

Um das Gerät wieder einzuschalten, drücken Sie die Taste FUNC / STANDBY / LIGHT (7) oder drehen Sie den Zündschalter (20).

Schalten Sie das Gerät aus,ziehen Sie das Netzkabel ab und warten Sie eine Minute,bevor Sie das Gerät wieder anschlieben und das Gerät einschalten.

FUNKTIONSMODUS EINSTELLUNG

Um den Betriebsmodus zu ändern, drücken Sie mehrmals die Taste FUNC / STANDBY / LIGHT (7), um USB / AUX / RADIO / BLUE-TOOTH zu wahlen (BT erscheint auf dem Display).

LAUTSTARKEEINSTELLUNG

Drucken Sie die Tasten Volume - (5) oder Volume + (6), um die Lautstärke einzustellen.

EQUALIZER

Dieses Gerät verfügt über ein integriertes Audio-Equalizer-System. Drücken Sie die EQ-Taste (1), um eine Einstellung auszuwahlen, die der aktuellen Klangwiedergabe am besten entspricht. Es ist möglich zwischen FLAT-, POP-, CLASSIC-, JAZZ- und ROCK-Entzerrungen zu wahren.

DISK-LICHTEFFEKTE

Drücken Sie lange die Taste FUNC / STANDBY / LIGHT (7), um die Disco-Light-Effekte zu aktivieren. Sie konnen aus neun verschiedenen Effekten wahlen.

Um den Disco-Light-Effekt zu deaktivieren, drücken und halten Sie die Taste FUNC / STANDBY / LIGHT (7) so oft, bis das Display "OFF" anziegt.

USB Ladeausgang

Es ist möglich, die USB CHARGE (11) Buchse zu benutzen, um externe USB Geräte zu laden.

Hinweis1: Es ist nicht möglich, diesen Anschluss für die Wiedergabe von Audiodateien von externen Geräten zu verwenden (verwenden Sie den USB-Eingang, siehe Kapitel USB-EINGANG).

FM Radio

1. Drucken Sie die Taste FUNC / STANDBY / LIGHT (7) am Gerät und wahlen Sie die Radiofungtion (das Display zeigt die eingestellte Frequenz und FM-Anzeige).
2. Halten Sie die Taste / / BT/SCAN (4) einige Sekunden lang gedrückt, um Radiosender automatisch zuuchen und zu speichern. Die用户提供 als Speicherung wird nach Beendigung des gesamten Radio-Band-Scans oder dem Füllen aller verfügbaren Speicher beendet. Es ist möglich, bis zu 30 Radiosender zu speichern. Am Ende wird der erstgespeicherte Radiosender abgeschlossen.
3. Um einen gespeicherten Sender abzurufen, verwenden Sie die Tasten (3) um zum nachsten Sender zu gehen, oder (2), um zum vorherigen Sender zu gehen.
4. Halten Sie die Tasten (3) oder (2) am Gerät einige Sekunden lang gedrück, um den nachsten oder vorherigen Radiosender mit dem besten empfangenen Signal einzustellen.
5. Um einen Radiosender zu speichern:
6. Gehen Sie zu der zu speichernden Frequenz und drucken Sie lange auf die Taste EQ / P.MODE (1).
7. Wahlen Sie mit den Tasten (3) oder (2) die Speichernummer, unter der Sie den Radiosender speichern möchten.
8. Drücken Sie lange die EQ / P.MODE-Taste (1) zur Bestätigung.
9. Das Gerät kann bis zu 30 Stationen speichern.
10. Die ST-Anzeige auf dem Display zeigt den Empfang des Stereosignals an.

Hinweis: Der UKW-Empfang hangt stark vom Standort des Geräts ab.

Die Nae von Fernsehgeraten, Neonrohren oder anderen Haushaltsgeraten kann in thisem Fall Störungen beim Empfang von Radioprogrammen verursachen

USB-EINGANG

1. Drücken Sie die Taste FUNC / STANDBY / LIGHT (7) am Gerät und wahlen Sie "USB".
2. Stecken Sie einen USB-Speicher in den USB-Eingang (10). Die Wiedergabe startet automatisch.
3. Um die Wiedergabe anzuhalten, drucken Sie die Taste / II / BT / SCAN (4). Das Display beginnnt zu blinken.
4. Um die Wiedergabe fortzusetzen, drücken Sie ernut die Taste / II / BT/ SCAN (4).
5. Durch Drucken der Taste (3) während des Abhorens geh es zum nachsten Titel, während mit der Taste (2) zu den vorherigen Titel gesprungen wird.
6. Halten Sie die Taste (3) oder (2) gedrückt, um zum nachsten oder vorherigen 10. Titel zu springen.
7. Durch langes Drucken der Taste EQ / P-MODE (1) konnen Sie die verschiedene Wiederholungsmodi der Spuren aktivieren. Um die Wiederholung zu deaktivieren, drucken Sie mehrmals die Taste EQ / P-MODE (1), bis das Symbol aus dem Display verschwindet.

NOTES

• Verwenden Sie den USB CHARGE (11) -Anschluss nicht für die Audiowiedergabe.
• Der Player Unterstützung möglicherweise eine USB-Geräte nicht, dies liegt an der Inkompatibilität einiger Prozessoren.
• Um schädliche Interferenzen zu vermeiden, schreiben Sie USB-Geräte immer direkt an das Gerät an, verwenden Sie keine Verläufigungskabel.

BLUETOOTH-BETRIEB

1. Schalten Sie das Gerät ein und drücken Sie die Taste FUNC / STANDBY / LIGHT (7), um die Bluetooth-Funktion auszuwahlen. Die Meldung BT erscheint auf dem Display.
2. Im Bluetooth-Modus beginnt die Anzeige-LED (13, PAIR) zu blinken, das System sicht automatisch.
3. Aktivieren Sie die Bluetooth-Funktionality auf dem externen Gerät, das gepaart werden soll.
4. Starten Sie die Gerätesuche. Am Ende wahlen Sie das Gerät "TREVI XR 400 APP".

Hinweis: Mochlicherweise wird ein zweites XR400APP-Gerät (ohne das Wort TREVI) angezeigt, damit die App funktioniert. Wahlen Sie für die BT-Verbindung TREVI XR 400 APP.

1. Geben Sie bei Bedarf das Password "0000" ein.
2. Starten Sie die Musikwiedergabe von Ihr Gemär. Drücken Sie die Taste / II / BT/ SCAN (4), um die Pause zu aktivieren, und die Tasten (2) oder (3), um Titel auszuwahlen.
3. Halten Sie die Taste / II / BT / SCAN (4) einige Sekunden lang gedrückt, um das Pairing zu beenden und einen neuen Pairing-Vorgang durchzuführen.

AUX-IN

1. Drücken Sie die Taste FUNC / STANDBY / LIGHT (7) am Gerät, um den Modus "AUX" auszuwahlen.
2. Schlieben Sie ein Gerät mit Audioausgang über das entsprechende 3,5-mm-Klinkenkabel (nicht im Lieferumfang enthalten) an den AUX-Eingang (9) an.
3. Passen Sie das externe Gerät anhand ihrer Befehle an.

GERÄTEKONTROLLE DURCH "PARTY KING" ANWENDUNG

Die Anwendung ist nur in Englisch fur Android / iOS-Geräte verfügbar.

Um das Gerät per Smartphone, Tablet oder anderen Geräten zu steuern, laden Sie die Anwendung "PARTY KING" von den jeweiligen Marktgeschäften herunter.

Mit der Anwendung konnen Sie die folgenden Modi steuern: Player, Light, USB-Eingang, UKW-Radio, Aux-Eingang, Equalizer. Sobald das Gerät über eine Bluetooth-Verbindung mit dem externen Gerät verbunden ist (wie im Abschnitt Bluetooth-Bedienung beschrieben), öffnen Sie die App "PARTY KING" auf dem Smartphone / Tablet.

Koppeln der Anwendung mit dem Gerät

Nach der Kopplung des Smartphones / Tablets, wie im Abschnitt Bluetooth-Bedienung beschrieben, muss eine weitere Kopplung der Anwendung mit dem Gerät durchgehrt werden:

• Drucken Sie die Taste REFRESH, und wenn die XR 400 APP in der Liste der verfügbaren Geräte angezeigt wird, wahlen Sie sie aus. Sobald die Verbindung hergestellt ist, wechsel das Gerät zur Liste der verbundenen Geräte (verbundenes Gerät).

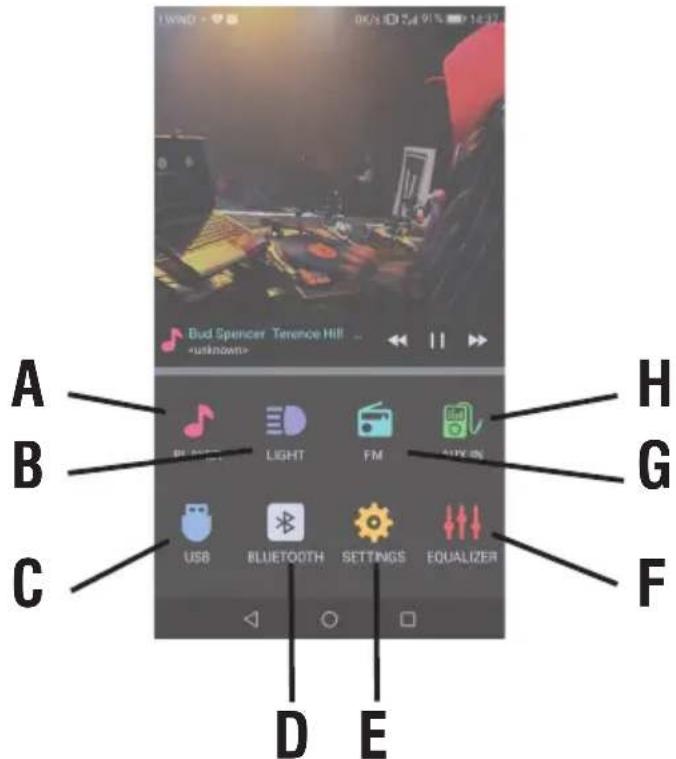

Auf dem Hauptbildschirm befinden sich 8 Symbole:

Audiodateien auf dem Telefon wiedergeben:

Drücken Sie das A-Symbol, um auf die Musikwiedergabeseite der Musikdateien im Telefon zuzugreifen. Wahlen Sie das Lied, das Sie spielen möchten. Es ist möglich, das Lied anzuhalten, zum vorherigen / nachsten Lied zu gehen, wiederholte oder zufällige Wiedergabe zu aktivieren. Drücken Sie < , um zur Hauptseite zurückzukehren.

USB Speicher spielien

Setzen Sie einen USB-Speicher in das Gerät ein und drücken Sie das C-Symbol, um auf die USB-Speicherwiedergabe zuzugreifen. Wahlen Sie aus den in der Liste angezeigten Titeln einen Titel aus, drücken Sie "", um die Wiedergabe zu starten, drücken Sie "<", um zur Hauptseite zusückzukehren.

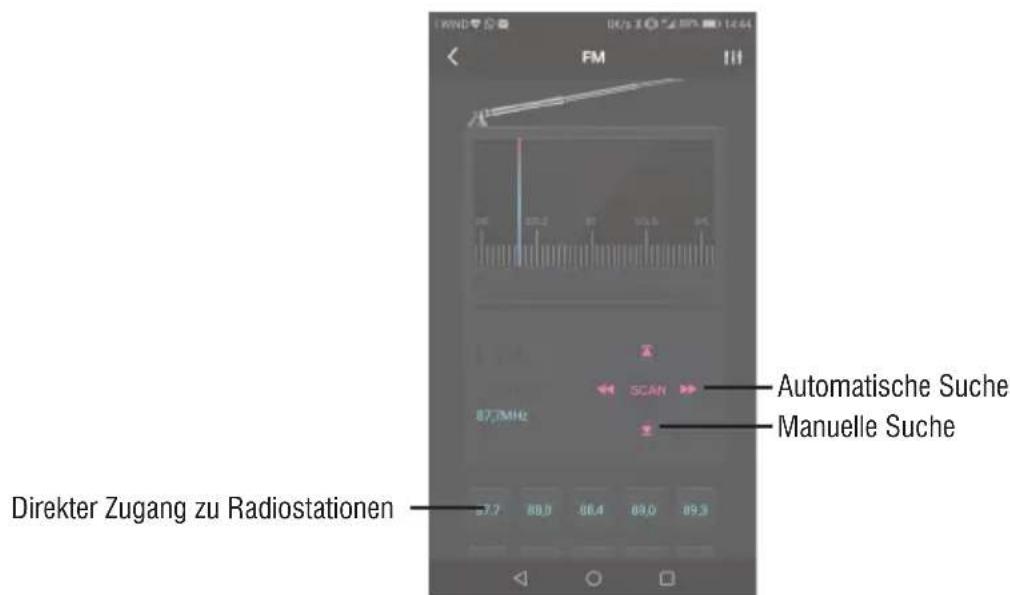

UKW-Radio

Drücken Sie das G-Symbol, um in den FM-Radiomodus zu gelangen. Drücken Sie "SCAN", um den Suchlauf und die automatische Speicherung zu starten.

Aux-in

Nach dem Anschlieben wie im Abschnitt AUX IN beschreiben, drücken Sie das H-Symbol, um auf die AUX IN-Steuerungsseite zuzugreifen.

LED-Lichtsteuerung

Drücken Sie das B-Symbol, um auf die Seite Licht zuzugreifen, auf der Sie die Farbe auswahlen konnen, die auf dem Gerat angezeigt werden soll, und die Helligkeit anpassen (LUMIN-Regler). Es ist auch möglich, zwischen 5 voreingestellt den Profilen (Profilen) zu wahren. Durch den OFF / ON-Befehl ist es möglich, die LED-Beleuchtung auszuschalten oder einzuschalten.

Um zur Hauptseite zusückzukehren, drucken Sie << in der linken Ecke.

Equalizer und Lautstärkeregelung

Drucken Sie das F-Symbol, um auf die Equalizer-Steuerungsseite (Equalizer) zuzugreifen und die Lautstärke einzustellen.

Es ist möglich, eine persönliche Entzerrung einzustellen oder einen der 5 voreingestalten Entzerrungsmodi auszuwahlen: Flat, Pop, Classic, Jazz, Rock.

Das Volumen des Gerats kann eingestellt werden.

Einstellungen

Drucken Sie das E-Symbol, um Informationen zur Anwendungsversion zu erhalten.

TECHNISCHE MERKMALE

Stromversorgung: 100-240V ~ 50/60Hz - internen Blei-Säure-Akku 12V 4Ah
Verbrauch:	35W Max
Maximale:	Ausgangsleistung: 60W
Abmessungen:	480x210x220mm
FM frequency:	87,5 - 108,0 MHz
Spitzensendeleitung Bluetooth:	2,5mW
Band Übertragung Bluetooth:	2,4GHz
Gewicht:	5,5 kg

Informationen Hinweis auf die Entfernung und Entsorgung von Batterien

Achtung: Nur qualitativ qualifiziertes Personal darf diese Operation durchzufahren!

BATTERIE AUSBAUEN

Das Gerat darf nicht an die Netzsteckdose angeschlüssen werden um diesen Vorgang auszufahren!

1. Entfernen Sie die Schrauben, die die Struktur der Laufkatze sichern und zu zerlegen.
2. Entfernen Sie die Schrauben, die die Ruckwand-Laatsprecher verstarkt zu sichern und entfernen Sie die Abdeckung;
3. Suchen Sie die Batterie;
4. Entfernen Sie die Schrauben, mit denen die Träger der Batterie zu sichern, entfernen Sie die Stützen, die Batterie abklemmen und ausbauen.

Verbrauchte Batterien gehoren nicht in den Hausmull entsorgt werden oder in Feuer oder Wasser geworfen. Gebrauchte Batterien müssen recycliert oder in separaten Sammelstellen entsorgt werden.

NOTAS PARA EL USO

Hinweise zur ordnungsgemäßen Entsorgung des Produkts.

Das auf dem Gerät angebrachte Symbol weist daraufhin, dass das Altgerät "getrennt zu sammeln" ist und das Produkt daher nicht zusammen mit dem Gemeindeabfall entsorgt werden damit.

Der Benutzer muss das Produkt zu den entsprechenden, von der Gemeindeverwaltung eingerichteten "Wertstoffsammelstellen" bringen oder dem Handler beim Kauf eines neuen Produkts übergeben.

Die getrennte Mülsammlung und anschliebende Aufbereitung, Wiederverwertung und Entsorgung fordern die Herstellung von Geräten unter Verwendung niederverwerteter Materialien und vermindern die negativen Auswirkungen auf die Umwelt und Gesundheit in Folge einer falschen Müllverwaltung.

Die widerrechtliche Entsorgung des Produkts führt zur Auferlegung von Verwaltungsstrafen.
