MODE D'EMPLOI TVVR41210 ABUS

Les recommandations contenues dans cette notice d'utilisation sont importantes pour la mise en service et l'utilisation du produit.

Nous vous prions de bien pouvoir les respecter. Si vous étiez amené à revendre le produit, nous vous prions de bien pouvoir transmettre cette notice au nouvel acquéreur. Nous vous recommandons également de conserver cette notice d'utilisation afin de pouvoir la consulter à tout moment.

Le sommaire disponible donne un aperçu du contenu et renvoie aux pages correspondantes.

Hanah hnCTpykunno 3Kcnnyatau coedeKNT BaXhble yka3aHnno BBOy B3Kcnnyatau u o6paueHnO C npOdyKTOM.

PnIMnTe 3TO BO BHmHaHne, TaKKe npn nepeJaue npOykTA B NOJb3OBaHne TpeTbHM JIncaM.

Ito nuithe coxpanthe dathyio nhtpkynio dna nobtophoro nputenhi!

BcHOpMaIgOtpaKeHa B CoepKaHn C yka3aHneM COOTBeTCTByHOuNX HOMePOB CTpaHn.

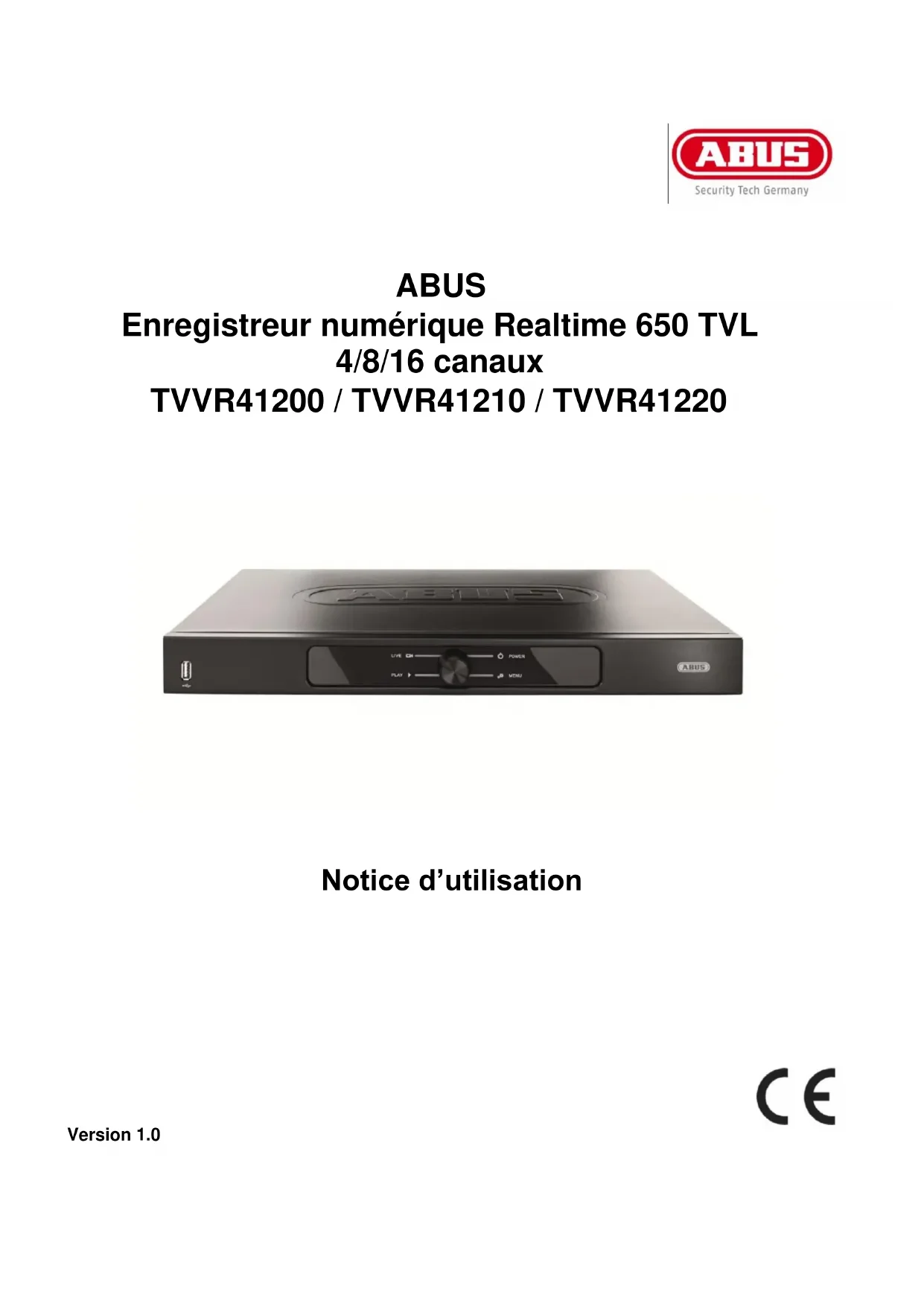

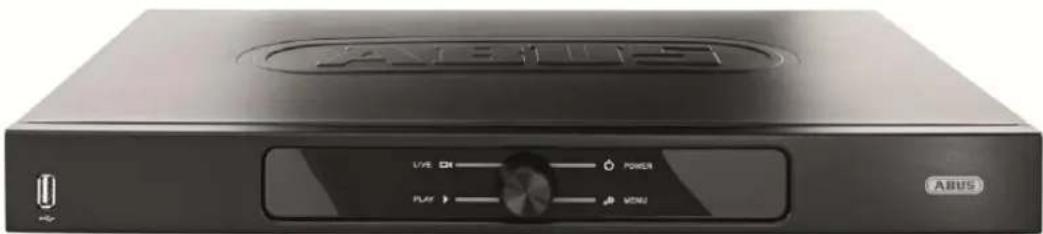

BUS enregistreur numérique realtime 650 TVL 4/8/16 canaux TVVR41200 / TVVR41210 / TVVR41220

Notice d'utilisation

Les recommandations contenues dans cette notice d'utilisation sont importantes pour la mise en service et l'utilisation du produit. Nous vous prions de bien vouloir les respecter. Si vous étiez amené à revendre le produit, nous vous prions de bien vouloir transmettre cette notice au nouvel acquéreur. Nous vous recommandons également de conserver cette notice d'utilisation afin de pouvoir la consulter à tout moment. Le sommaire disponible donne un aperçu du contenu et renvoie aux pages correspondantes.

Remarque

Les illustrations pour les modèles TVVR41200 et TVVR41210 sont similaires.

Généralités

Vous pouvez piloter l'appareil comme suit :

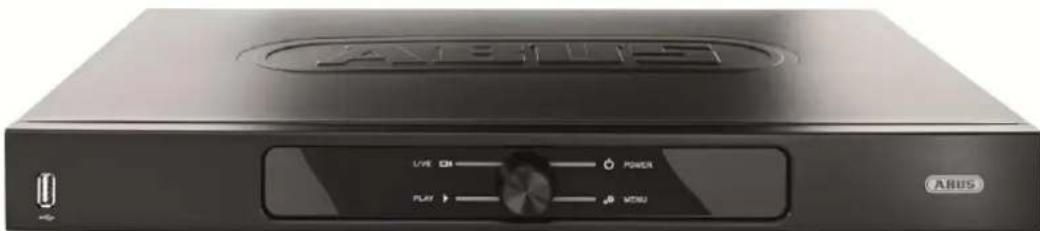

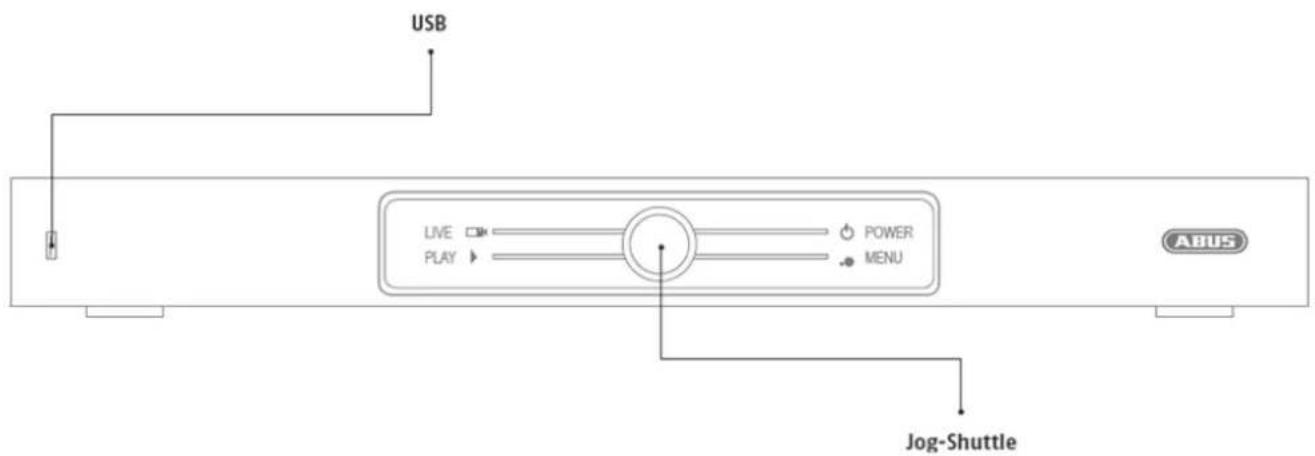

Dispositifs de commande sur le devant de l'appareil

Souris USB

Remarque

Voir la vue d'ensemble, p. 179.

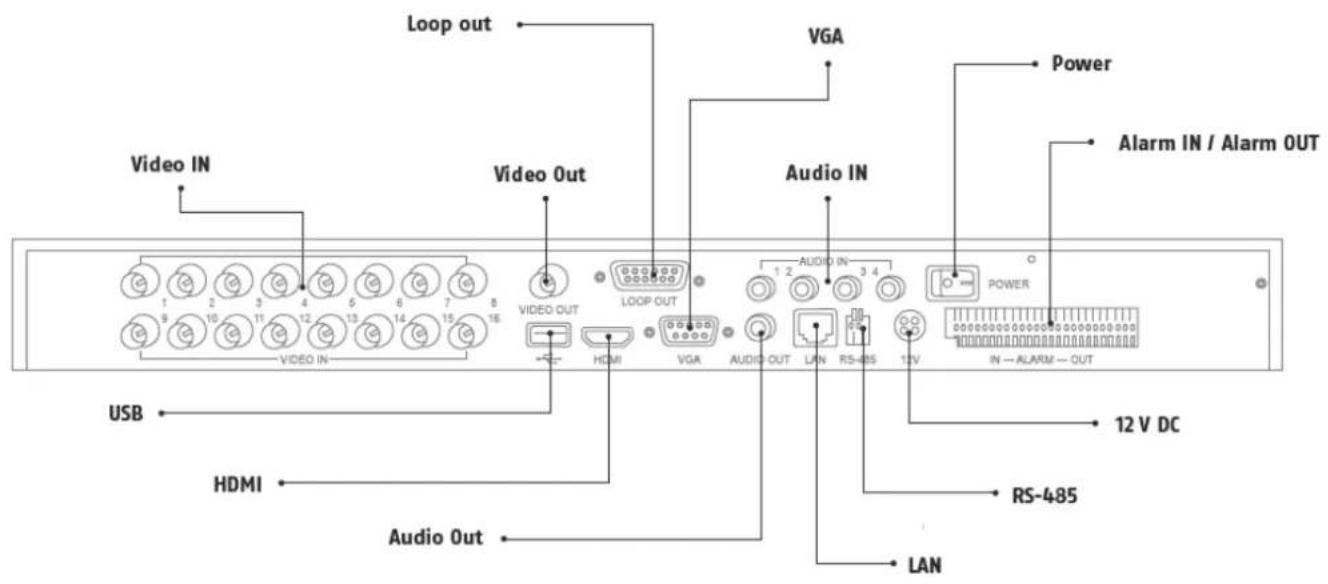

Désignation Fonction

VIDEO IN: • Entrée BNC pour caméras analogiques

VIDEO OUT: • Sortie spot

LOOP OUT: • Chaque entrée de camera ressort ici bouclée

VGA: • Connexion pour moniteur VGA (9 broches), signal de sortie video

AUDIO IN: • Entrées Cinch

POWER ON/OFF: • Interrupteur marche/arrêt de l'appareil

ALARM IN / OUT: • Max. 16 entrées d'alarme, max. 4 sortie re-lais

12 V CC • Branchement électrique 12 V CC

RS-485 • Connexion pour caméras PTZ

LAN • Connexion RJ45 pour raccordement au réseau

AUDIO OUT: • Sortie audio de type Cinch (synchronisée)

HDMI • Connexion pour moniteur HDMI

USB • Connexion pour appareils USB

JOG-SHUTTLE • Sélection du mode de fonctionnement

USB • Connexion pour appareils USB

Remarque

La description mentionnée ci-dessous dans le manuel s'effectue à la souris.

L'appareil peut être utilisé avec une souris USB. Raccordez la souris au port USB.

Touche	Fonction
gauche	Simple clic : • Sélection dans le menu, activation d'un champ de saisie ou d'un onglet, affichage du menu Quick Set
	Double clic : • Changement du mode d'affichage Une image-Plusieurs images en mode live et visionnage
	Cliquer et glisser : • Configuration des masques privés et des zones
droite	Simple clic : • Appel du menu contextuel • Retour au menu précédent
molette	en mode Live : • Affichage des images de laameraPRECÉ-dente/suivante

Vue d'ensemble de l'appareil 179

Commande du système 180

Généralités 180

Connecteurs au dos de l'appareil 180

Commande à la souris 181

Guide de démarrage rapide 185

Avant de commencer 185

Moniteur du disque dur 185

Branchements 185

Configuration de l'appareil 185

Consignes de sécurité importantes 186

Explication des symboles 186

Utilisation appropriée 186

Généralités 186

Alimentation en courant 186

Lieu d'installation/Environnement 187

Télécommande 187

Maintenance et entretien 188

Accessoires 188

Mise en service 188

Enfants 188

Preface 189

Informations d'ordre général 189

Déballage 189

Contenu de la livraison 189

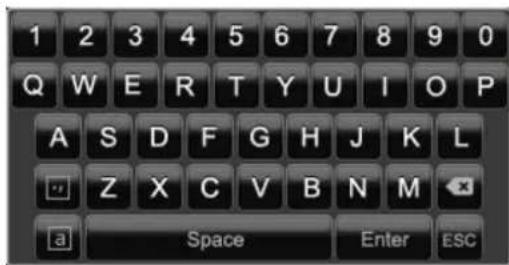

Clavier virtuel 190

Démarrage de l'appareil 190

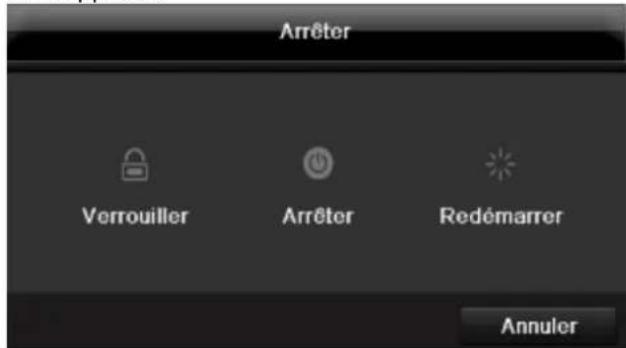

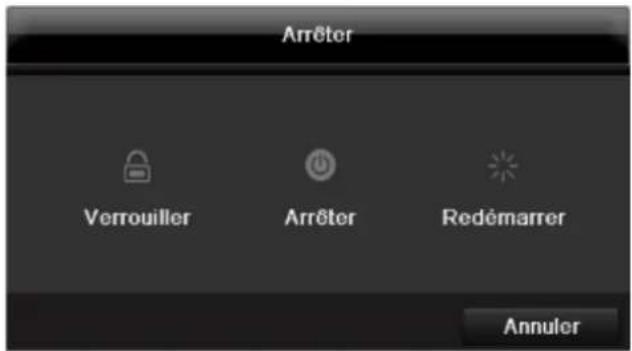

Arrêter, verrouiller, redémarrer l'appareil 190

Indicateurs d'état 191

Généralités 191

Affichage sur le moniteur 191

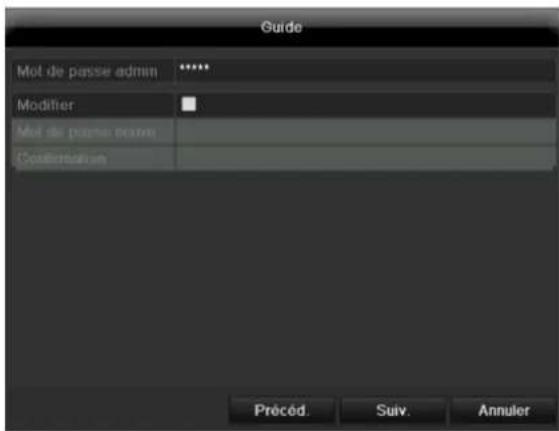

Assistant de paramétrage 192

Paramétrage du système 192

Paramétrage de l'administrateur 192

Date et heure. 192

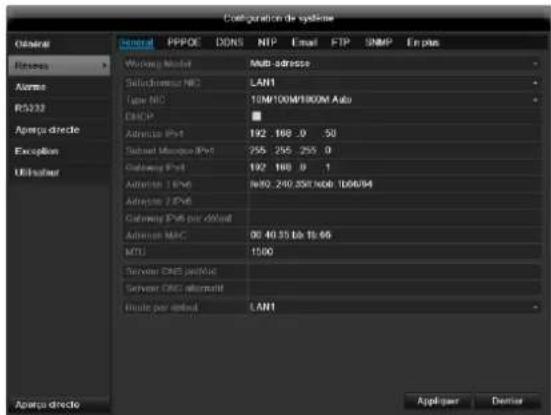

Paramètres réseau 193

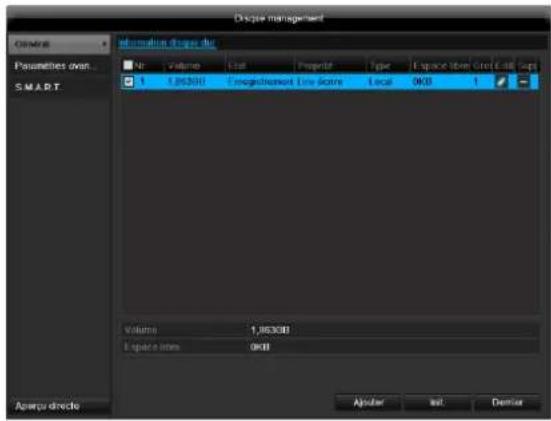

Gestion des disques durs 193

Enregistrement caméra. 193

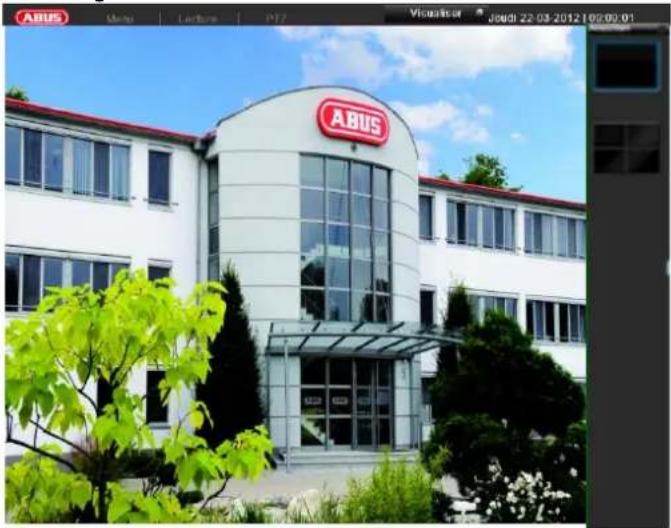

Mode live 194

Vue d'ensemble 194

Symboles d'état 194

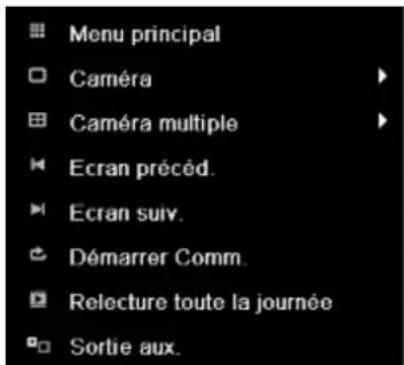

Menu contextuel en cas de commande à la souris 194

Barre de sélection sur l'image de la caméra. 195

Réglages 196

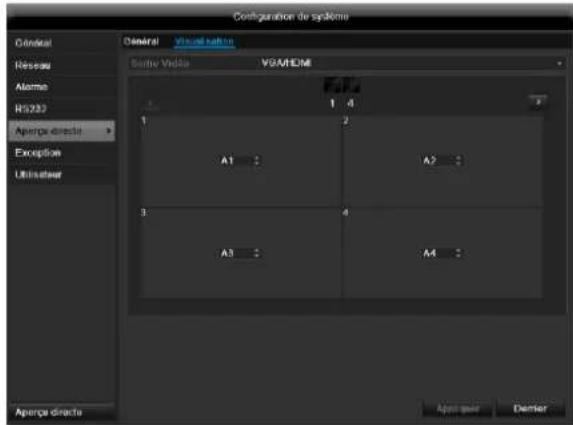

Configuration de la sortie 196

Restitution 197

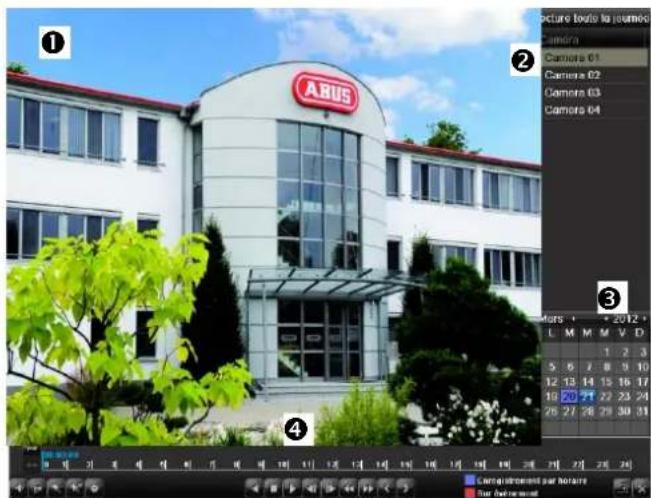

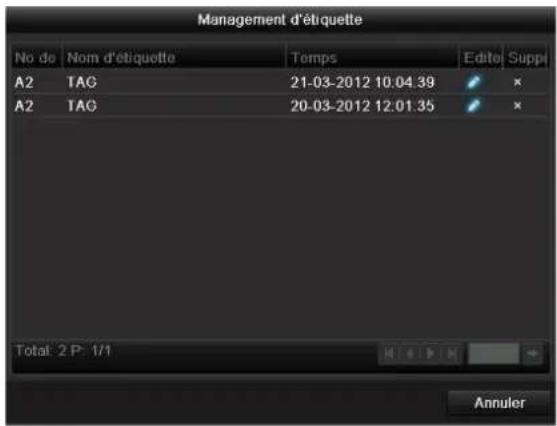

Généralités 197 L'écran de visualisation 197 Commande via champ de contrôle 197 Menu principal 199 Vue d'ensemble des menus 199 Description de la menu 199 Configuration de système 201 Aperçu 201 Général 201 Terminologie 202 Agencement d'un réseau 203 Configuration réseau 203 Avertissement 207 Utilisateur 207 Camera 209 OSD 209 PTZ 209 Movement 210 Alarme 210 Zone privée 211 Surveillance anti-sabotage 211 Perte video 212 Configuration d'Enregistrement 213 Configuration 213 Planning 213 Codage 214 Onglet Parametrage d'enr 214 TAB Substream 214 Vacances 215 Disque management 216 Disque 216 Monjours du disque dur 216 Configuration du disque dur des cameras 217 S. M. A. R. T. 217 Contrôle du statut des disques durs 217 Enregistrement 218 Relecture 219 Enregistrement par hora 219 Sur événement 219 Sauvegarder 220 Enregistrement par hora 220 Événement (type d'événement « Détction de mouvement ») 221 Maintenance 222 Info système 222 Recherche de journal 222 Configuration 223 Mise à jour de firmware 224 Defaut. 224 Réseau 224 Arreter 226 Affichage 227

Réglages : Enregistrement 227

Réglages : Réseau 227

Dépannage 227

Entretien et nettoyage de l'appareil 227

Capacité de mémoire HDD 228

Élimination des déchets 230

Remarque concernant la directive européenne sur les appareils électriques et électroniques 230

Remarque concernant la directive européenne RoHS 230

Glossaire 231

Termes techniques utilisés 231

Avant de commencer

Les préparations suivantes sont indispensables :

1. Respectez les consignes générales, les consignes de sécurité et les instructions d'installation et de connexion, voir p. 180.
2. Vérifiez le contenu et l'état des pièces dans l'emballage.
3. Introduisez les piles dans la télécommande.

Remarque

Suivez les instructions du guide de démarrage rapide fourni séparément.

Avertissement

Mettez l'appareil hors tension et débranchez-le du secteur!

Prévoyez une mise à la terre afin d’éviter les décharges d’électricité statique.

1. Installez un ou plusieurs disques durs (voir le guide de démarrage rapide fourni séparation).
2. Établissez dans un premier temps la connexion avec la platine principale (petit connecteur).
3. Raccordez le câble d'alimentation (grande fiche, 5 broches).
4. Vérifiez tous les raccordements.
5. Fermez le boîtier.

Remarque

Respectez le rayon minimal lors de la pose des câbles! Ne pas plier les câbles!

1. Connectez toutes les caméras au réseau
2. Raccordez le moniteur aux connecteurs VGA, BNC ou HDMI.
3. Raccordez la souris au port USB.
4. Branchez la prise d'alimentation. L'appareil démarre automatiquement.

Remarque

Suivez les instructions du guide de démarrage rapide fourni séparément.

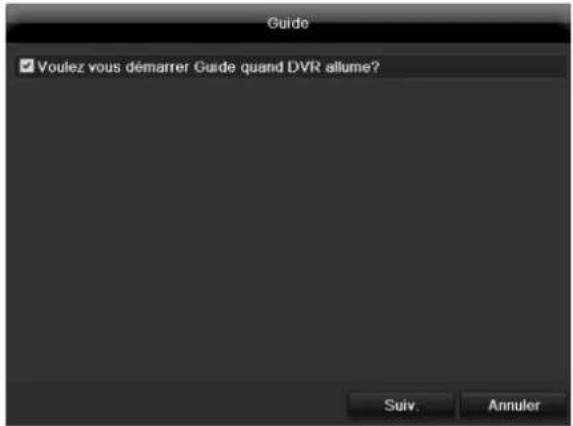

• Exécutez les étapes de l'assistant d'installation, voir p. 192.

Les paramètres suivants sont configurés successivement :

• Langue de l'interface utilisateur

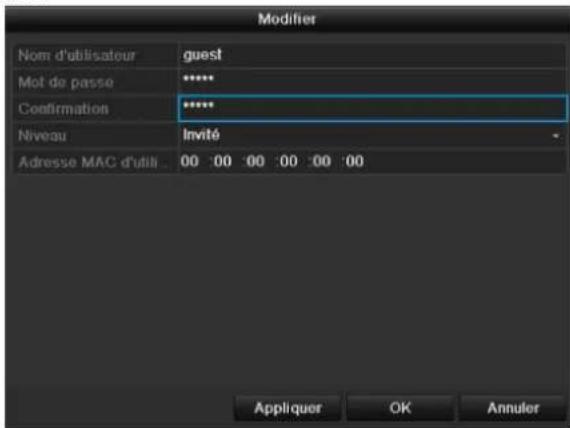

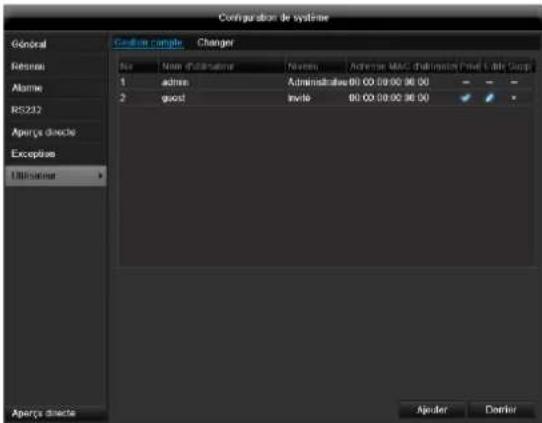

• Administrateurs

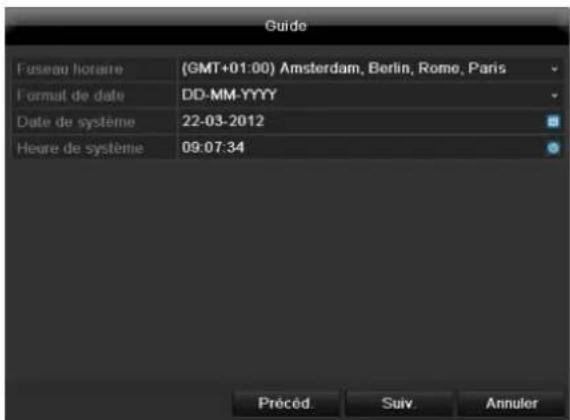

• Paramètres généraux (date, heures...)

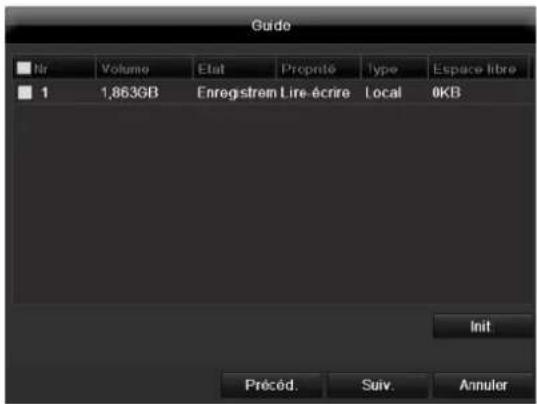

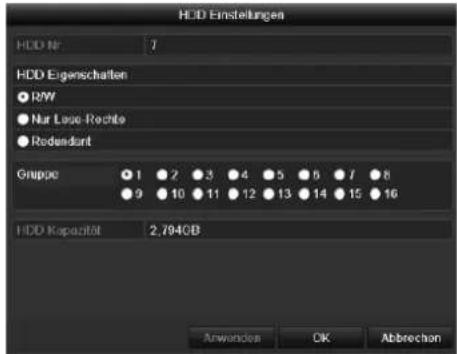

• Gestion du disque dur (initialisation etc.)

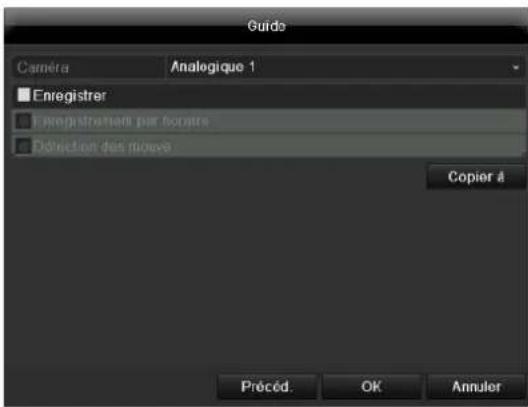

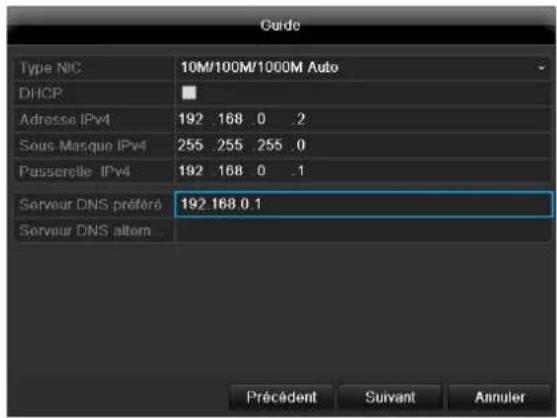

• Paramètres d'enregistrement Paramètres réseau

Remarque

Tout changement ultérieur de la date ou de l'heure peut entraîner une perte de données!

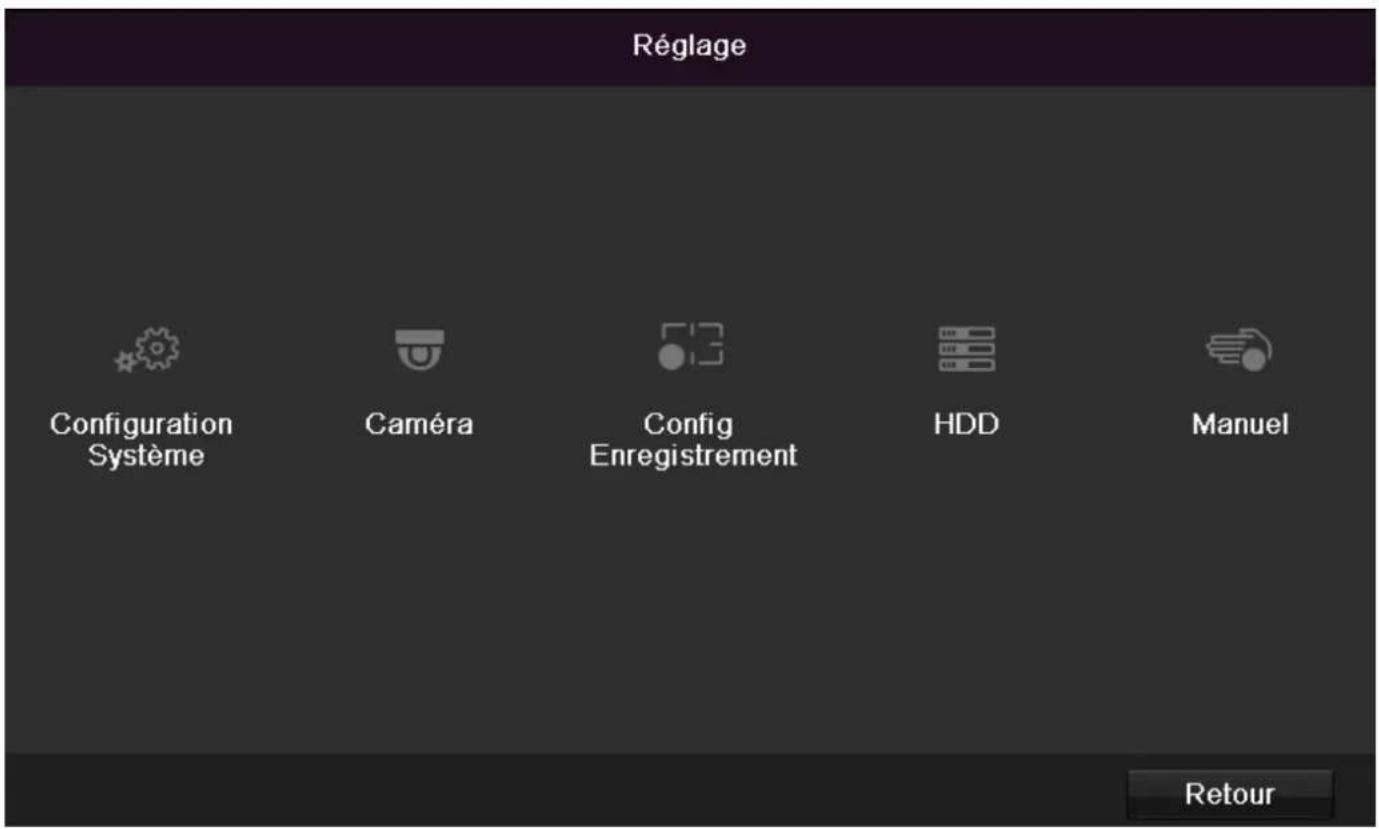

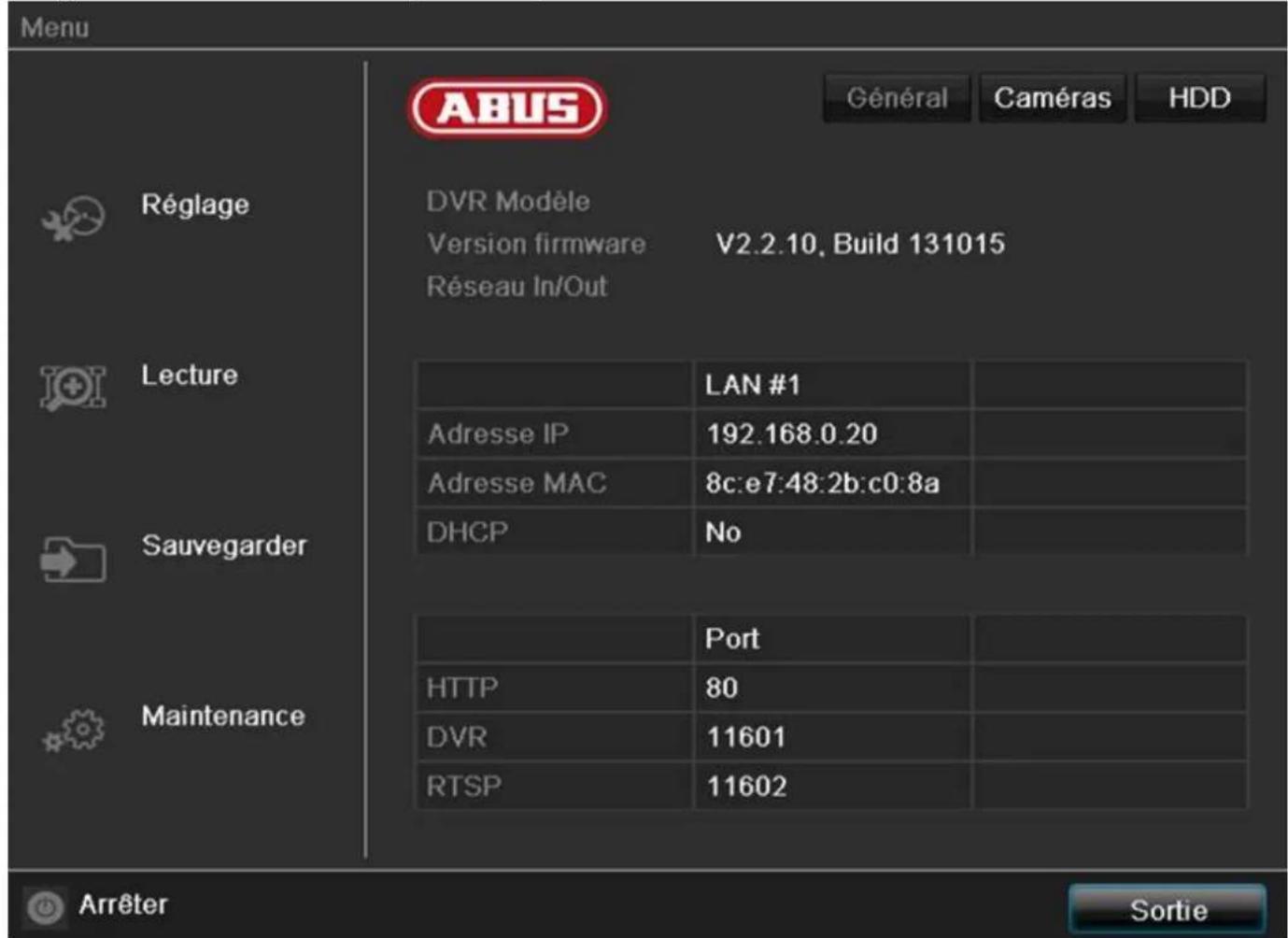

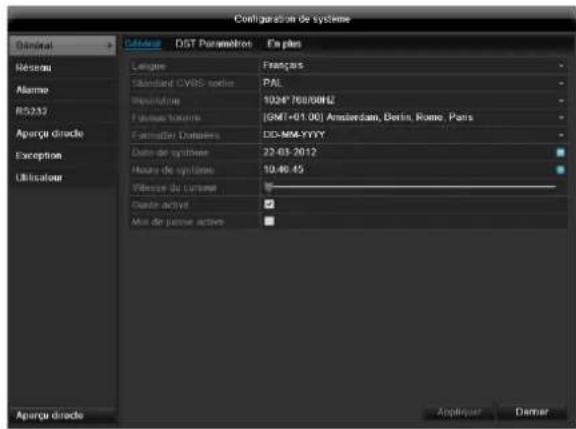

• Voir la vue d'ensemble des menus, p. 199, ainsi que les remarques et explications concernant les commandes principales du système, p. 180.

Consultez les explications concernant :

Mode live	p. 194
Lecture	p. 197
Exportation de données	p. 215
Diagnostic d'erreur	p. 230

Explication des symboles

Les symboles suivants sont utilisés dans le manuel et sur l'appareil :

Symbole	Mot clé	Signification
!	Avertissement	Risque de blessures ou dangere pour la santé.
/	Avertissement	Risque de blessures ou dangere pour la santé à cause du voljours.
!	Important	Avis de sécurité : risque d'endommagement de l'appareil/des accessoires.
i	Remarque	Informations importantes.

Les symboles suivants sont utilisés dans le texte :

	Signification
1....	Ordre fixe des étapes à executer dans le texte
2....
• ...	Éléments énumérés dans un ordre aléatoire
• ...	dans le texte ou l'advertissement

Utilisation appropriée

Utilisez l'appareil uniquement à des fins auxquelles il a été conçu et fabriqué ! Toute autre utilisation est considérée comme non appropriée !

Cet appareil ne peut être utilisé qu'aux fins suivantes :

• Combine des sources de signal vidéo (caméras analogiques) et des appareils de sortie vidéo (moniteurs CRT ou TFT) raccordés, cet enregistreur numérique analogique 4 canaux/8 canaux/16 canaux sert à la surveillance d'objets.

Remarque

L'enregistrement de données est soumis à des directives nationales en matière de protection de la vie privée.

Signalez l'existence de ces directives à vos clients lors de l'installation.

Généralités

Avant la mise en service de l'appareil, nous vous conseillons de lire attentivement les consignes suivantes et de tenir compte des avertissements, même si vous avez l'habitude d'utiliser des appareils électroniques.

Avertissement

Tout dommage résultant du non-respect de ce mode d'emploi n'est pas couvert par la garantie.

Nous déclinons toute responsabilité quant aux dommages indirects.

Avertissement

Nous déclinons toute responsabilité quant aux dommages corporels et/ou matériels resulting d'une fausse manipulation ou du non-respect des avis de sécurité.

La garantie n'est pas valable dans de tels cas!

Veuillez conserver soigneusement ce manuel afin de pouvoir le consulter ultérieurement.

Lorsque vous vendez ou donnez cet appareil, vous devez impérativement remettre ce manuel au nouveau propriétaire.

Cet appareil a été fabriqué conformément aux normes de sécurité internationales.

Alimentation en courant

N'utilisez cet appareil qu'après l'avoir branché sur une source de courant dont le voltage correspond à la tension indiquée sur la plaque signalétique.

Si vous n'êtes pas sûr des caractéristiques de votre réseau électrique, vous devez vous adresser à votre fournisseur.

Avertissement

Prenez des précautions contre les pertes de données!

Utilisez toujours l'appareil avec un système d'alimentation en courant sans interruptions et un parafoudre.

Débranchez l'appareil du secteur avant d'entreprandre des travaux d'installation ou de maintenance.

L'interrupteur de cet appareil ne permet pas de déconnecter entièrement l'appareil du réseau électrique.

Pour déconnecter entièrement l'appareil du réseau, vous devez retirer la fiche de la prise de courant. C'est pourquoi l'appareil doit toujours être installé de façon à ce qu'un accès direct à la prise de courant soit assuré et que la fiche puisse être retirée de la prise de courant en cas d'urgence.

Afin d'éviter tout risque d'incendie, l'appareil doit être débranché du secteur en cas de non-utilisation prolongée de l'appareil. Débranchez l'appareil du secteur avant une tempête ou un orage accompagné d'éclairs. Vous pouvez aussi brancher l'appareil sur un système d'alimentation sans interruption équipé d'un parafoudre.

Avertissement

N'ouvre jamais le boîtier de l'appareil! Il y a des risques d'électrocution! S'il est nécessaire d'ouvrir l'appareil, adressez-vous à une personne qualifiée ou à votre installateur.

Le montage ou le remplacement d'un disque dur doit être effectué par du personnel formé ou votre installateur.

Avertissement

Tout montage ou toute modification de l'appareil par des personnes non qualifiées entraîne l'annulation de la garantie. Nous vous conseillons de confier le montage d'un disque dur à un installateur. Tout montage incorrect du disque dur entraîne l'annulation de la garantie.

Évitez la surcharge des prises secteur, des rallonges et des adaptateurs, car elle peut provoquer un incendie ou une décharge électrique.

Utilisez un parafoudre afin d'éviter les endommagements par des surtensions (par exemple, pendant un orage).

Saisissez tous les câbles par leur fiche et ne tirez pas sur le câble même.

Ne touchez jamais un câble avec les mains mouillées, car cela peut provoquer un court-circuit ou une décharge électrique.

Ne posez pas l'appareil, des meubles ou d'autres objets lourds sur le cable et veillez à ne pas plier celui-ci, en particulier à proximité de la fiche ou du connecteur.

Ne faites jamais de nœud dans un câble et ne le liez pas ensemble avec un autre câble.

Posez tous les câbles de façon à ce que personne ne puisse marcher dessus ou soit gêné.

Un câble électrique endommagé peut provoquer un incendie ou une décharge. Vérifiez le câble de temps en temps.

Ne modifiez ou ne tralicez pas le câble électrique ou la fiche.

N'utilisez pas d'adaptateurs ou de rallonges non conformes aux normes de sécurité en vigueur et évitez toute intervention sur les câbles électriques et les câbles réseau.

Lieu d'installation/environnement

Installez l'appareil sur une surface immobile et plane et ne posez pas d'objets lourds sur l'appareil.

L'appareil n'est pas conçu pour fonctionner dans des pièces chaudes et humides (par exemple, des salles de bains) ou des endroits poussiéreux.

Température et humidité de fonctionnement : de -10 °C à 55 °C, humidité relative : 85 % au maximum. L'appareil doit être utilisé dans un climat tempéré.

Veillez à ce que:

une ventilation suffisante soit toujours assurée (n'installez pas l'appareil dans des casiers, sur un tapis épais, sur un lit ou dans des endroits où les orifices de ventilation sont couverts et laissez toujours une distance de 10 cm tout autour);

L'appareil ne soit pas exposé à des sources de chaleur (par exemple, des appareils de chauffage);

L'appareil ne soit pas exposé aux rayons de soleil directs ou à une lumière artificielle intense;

L'appareil ne se trouve pas à proximité d'un champ magnétique (par exemple, des haut-parleurs);

il n'y ait pas de sources d'incendie (par exemple, des bougies) sur ou à proximité de l'appareil;

l'appareil ne soit pas exposé aux éclaboussures, aux écoulements d'eau et aux liquides agressifs;

l'appareil ne soit pas utilisé à proximité d'un récipient rempli d'eau, car il ne doit jamais être immergé (ne posez pas de récipients remplis de liquides, par exemple des vases ou des tasses, sur ou à proximité de l'appareil); aucun objet étranger ne pénètre dans l'appareil;

l'appareil ne soit pas exposé à d'importantes variations de température, car cela peut entraîner des condensations et des courts-circuits;

l'appareil ne soit pas exposé à des choses et des vibrations fortes.

Télécommande

Lorsque l'appareil n'est pas utilisé pendant une longue période, vous devez enlever les piles, car celles-ci peuvent fuir et endommager l'appareil.

Maintenance et entretien

La maintenance est nécessaire lorsque l'appareil est endommagé, par exemple lorsque la fiche de contact, le câble électrique ou le boîtier est endommagé, lorsque des liquides ou des objets pénètrent dans l'appareil, lorsque l'appareil a été exposé à la pluie ou l'humidité ou lorsqu'il ne fonctionne pas correctement ou est tombé par terre.

Débranchez l'appareil du secteur avant toute opération de maintenance (par exemple, un nettoyage) !

Si vous constatez un dégagement de fumée ou des odeurs ou des bruits inhabituels, mettez l'appareil immédiatement hors tension et retirez la fiche de la prise de courant. Dans ce cas, l'appareil ne peut plus être utilisé avant qu'il soit examiné par un professionnel.

Confiez tous les travaux de maintenance à des personnes qualifiées.

N'ouvrez jamais le boîtier de l'appareil ou des accessoires. Toute ouverture du boîtier entraîne un danger de mort par électrocution.

Nettoyez l'appareil et la télécommande à l'aide d'un chiffon humide.

N'utilisez pas de solvants, d'alcools, de dilutions, etc. car ceux-ci peuvent endommager la surface de l'appareil.

N'utilisez aucune des substances suivantes :

eau salée, insecticide, solvant acide ou chloré (chlorure d'ammonium), poudre à récurer.

Frottez légèrement avec un chiffon en coton sur la surface, jusqu'à ce que celle-ci soit entièrement sèche.

Avertissement

L'appareil fonctionne avec une tension dangereuse. C'est pourquoi l'appareil ne peut être ouvert que par des professionnels autorisés. Tous travaux de maintenance et de réparation doivent être effectués par des entreprises agréées. Les réparations mal effectuées peuvent mettre l'utilisateur de l'appareil en danger de mort.

Accessoires

Raccordez uniquement des appareils recommandés. Si non, vous risquez de créer des situations dangereuses ou d'endommager l'appareil.

Mise en service

Respectez toutes les consignes de sécurité et d'utilisation avant la première mise en service!

N'ouvre le boîtier que pour monter le disque dur.

Avertissement

Lors d'une installation dans un système de vidéo-surveillance existant, vous devez vérifier que tous les appareils sont débranchés du secteur et du circuit à basse tension!

Avertissement

En cas de doute, confiez le jour, l'installation et le câblage à un professionnel.

Tout travail mal effectué, ou effectué par des amateurs, sur le réseau ou les installations électriques met non seulement vous-même en danger, mais aussi votre entourage.

Câblez les installations de façon à ce que le réseau électrique et le circuit à basse tension soient toujours séparés et ne se rejoignent nulle part ou puissent être connectés suite à une panne.

Enfants

Ne laissez jamais des appareils électriques entre les mains d'un enfant! Ne laissez jamais des enfants utilisent des appareils électriques sans surveillance. Les enfants sont incapables d'identifier correctement les dangers.

L'ingestion de petits objets peut mettre leur vie en danger.

Conservez les piles et les accumulateurs hors de portée de jeunes enfants. Consultez un médecin en cas d'ingestion d'une pile ou d'un accumulateur.

Rangez les emballages en lieu sûr. Il y a des risques d'étouffement!

Cet appareil ne doit pas être mis entre les mains d'un enfant. Des pièces générées d'un ressort peuvent rebondir lors d'une mauvaise utilisation et provoquer des blessures (par exemple, aux yeux) chez un enfant.

Préface

Nous vous remercions de l'achat de ce produit.

Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de:

Nous vous invitons à lire attentivement les générales instructions pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assuré.

Avant de mettre le produit en service, nous vous conseillons de lire entièrement le manuel de l'utilisateur et de respecter toutes les consignes de sécurité et d'utilisation.

Tous les noms de société et désignations de produit sont des marques de leurs propriétaires respectifs. Tous droits réservés.

Pour de plus amples renseignements, adressez-vous à votre installateur ou partenaire spécialiste!

Clause de non-responsabilité

Ce mode d'emploi a été rédigé avec le plus grand soin. Si vous constatez encore des omissions ou des inexactitudes, veuillez-nous en informer à l'adresse mentionnée au verso du manuel. ABUS Security-Center GmbH n'est pas responsable d'erreurs techniques et typographiques et se réserve le droit d'effectuer à tout moment et sans préavis des modifications au produit et aux modes d'emploi. ABUS Security-Center n'est pas responsable des dommages directs et indirects liés à l'équipement, les performances et l'usage de ce produit. Aucune garantie n'est accordée quant au contenu de ce document.

Informations d'ordre général

Pour utiliser correctement cet appareil, vous devez lire attentivement ce manuel d'utilisateur et le conserver afin de pouvoir le consulter ultérieurement.

Ce manuel contient des instructions concernant l'utilisation et la maintenance de l'enregistreur. Confiez toute réparation de cet appareil à une entreprise/agréée.

Déballage

Manipulez l'appareil avec le plus grand soin lors du déballage.

Les emballages et les moyens d'emballage sont recyclables et ne doivent pas être jetés.

Nous vous conseillons :

de mettre les papiers, les cartons, les cartons ondulés et les emballages en plastique dans les conteneurs prévus à cet effet.

Si ceux-ci ne sont pas encore disponibles dans votre région, vous pouvez jeter ces articles d'emballage avec les ordures ménagères.

Au cas où l'emballage d'origine serait endommagé, vérifiez tout d'abord l'état de l'appareil. Si vous constatez des dégâts à l'appareil, renvoyez-le dans son emballage et contactez le fabricant.

Contenu de la livraison

• Enregistreur numérique analogue ABUS 4 canaux/8 canaux/16 canaux
• Bloc d'alimentation
• 3 câbles secteur (DE, UK, AU)
• Câble SATA et vis pour disque(s) dur(s)
• Support et vis pour rack de serveur Souris USB
• Guide de démarrage rapide
• Instructions CD

Clavier virtuel

Lorsque vous cliquez avec la souris sur un champ texte, un clavier virtuel apparaît à l'écran :

Le clavier virtuel suivant s'affiche lorsque des chiffres sont saisis :

Les touches ont la même fonction que celles d'un clavier d'ordinateur.

Pour saisir un caractère, il suffit de cliquer dessus à l'aide du bouton gauche de la souris.

Cliquez sur Enter pour terminer la saisie.

• Cliquez sur pour effacer le caractère devant le curseur.

Cliquez sur le A encadré pour passer des majuscules aux minuscules et vice-versa. La sélection active est indiquée au-dessus du clavier.

Cliquez sur ESC pour interrompre une saisie ou pour quitter le champ.

Attention

Branchez l'appareil uniquement sur un réseau électrique dont la tension correspond à celle qui est indiquée sur la plaque signalétique!

Utilisez un système d'alimentation en courant sans interruptions par mesure de sécurité.

Lorsque l'appareil est raccordé au bloc d'alimentation, il démarre automatiquement et la barre de statut LED s'allume.

1. L'appareil effectue un autotest pendant le démarrage.
2. Pour finir, l'assistant de paramétrage s'affiche. Quitte pour accéder au mode live.

Arrêter, verrouiller, redémarrer l'appareil

Cliquez dans le menu principal sur Arrêter. L'écran suivant apparait.

1. Pour permettre l'appareil hors tension, sélectionnez l'option Arrêter et confirmez en cliquant sur Oui. L'appareil s'éteint.
2. N'appuyez sur aucune touche pendant la mise hors tension de l'appareil!
3. Débranchez maintenant la fiche du bloc d'alimentation.
4. Pour verrouiller le système, cliquez sur l'icô pour accéder aux menus.
5. Cliquez sur l'icone Redémarrer à droite pour redémarrer. L'appareil redémarre.

Mise sous tension de l'appareil

• Branchez le bloc d'alimentation pour démarrer l'appareil.

Généralités

Les indicateurs d'état suivants vous informent sur l'état de fonctionnement :

• LED sur la face avant de l'appareil
• signaux sonores,
• icônes (pictogrammes) sur le moniteur.

Remarque

Suivez les instructions du guide de démarrage rapide fourni séparément.

Affichage sur le moniteur

L'appareil affiche la date et l'heure, le nom de la caméra, et indique si un enregistrement est en cours.

• Enregistrement en continu : « R bleu »
• Enregistrement suite à une détection de mouvement : « R jaune »

Paramétrage du système

L'assistant de paramétrage vous aide à effectuer les réglages indispensables du système. L'enregistreur numérique est ensuite configuré pour l'enregistrement et la surveillance.

Remarque

Vous pouvez tous les réglages dans le menu Appareil. Voir la menu principal, p.199.

Le choix de la langue apparait à l'écran après la première mise sous tension :

1. Cliquez dans le champ et sélectionnez votre langue dans la liste. Cliquez ensuite sur Suivant. La question suivante s'affiche :

Cliquez sur Suivant pour démarrer l'assistant.

Remarque

Une fois le système paramétré, vous pouvez désactiver la case à cocher. La petite coche disparaît et l'assistant ne démarrera plus automatiquement.

Avertissement

Notez bien le mot de passe Administrateur. Mot de passe préprogrammé :

12345.

1. Clique dans le champ et saisissez le mot de passe administrateur.
2. Pour saisir un nouveau mot de passe, activez la case à cocher devant Modifier.
3. Saissez le nouveau mot de passe et confirmez en le saisissant à nouveau dans le champ suivant.
4. Cliquez sur Suivant.

Date / temps

1. Entrez la date et l'heure système.
2. Terminez le paramétrage en cliquant sur Suivant.

Remarque

Demandez à votre administrateur de réseau si vous pouvez sélectionner DHCP ou l'adresse IP en définissant manuellement les autres paramètres.

1. DHCP actif : si DHCP a été choisi sur le routeur du réseau, vous pouvez activer la case à cocher DHCP. Tous les paramètres réseau seront alors automatiquement définis.

DHCP non actif : saisissez les données manuellement (adresse IP, masque de sous-réseau et Gateway standard = adresse IP du routeur).

Vous pouvez également saisir l'adresse du serveur DNS requis pour l'envoi du mail.

1. Voici un exemple typique d'adresses :

Adresse IPv4: 192.168.0.50

IPv4 Masque de sous-réseau : 255.255.255.0

IPv4 Gateway standard : 192.168.0.1

DNS primaire : 192.168.0.1

Remarque

En cas d'accès à distance via Internet, l'appareil doit disposer d'une adresse réseau fixe.

Gestion des disques durs

1. Pour configurer un nouveau disque dur, cochez la case avec un clic gauche puis cliquez sur Init.

Avertissement

Toutes les données existantes seront supprimées!

1. Répondez par l'affirmative à la question concernant la sécurité en cliquant sur OK. Le disque dur est alors paramétré pour être utilisé. La progression s'affiche sur la barre d'etat.
2. Terminez le paramétrage en cliquant sur Suivant.

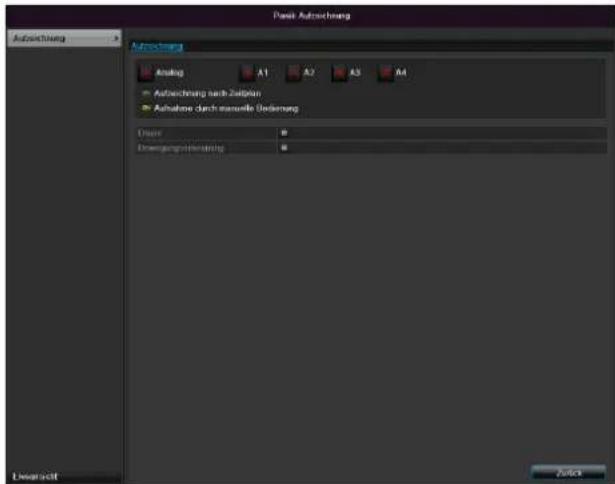

Enregistrement appareil

1. Sélectionnez la caméra souhaitée pour l'enregistrement dans l'option correspondante.
2. Cochez la case « Enregistrer »
3. Sélectionnez le type d'enregistrement. Vous avez le choix entre « Enregistrement par heure » et « Détection de mouvement ». Activez la détection interne de mouvement de la caméra pour permettre un enregistrement.
4. Validez la configuration et fermez l'assistant de configuration en cliquant sur OK.

Vue d'ensemble

Le mode live est automatiquement sélectionné à la mise sous tension de l'appareil.

En appuyant plusieurs fois sur la touche Menu, vous obtenez également le mode live.

Les menus se trouvent dans l'enregistrement.

• Menu
• Lecture et

Le menu contextuel des modes d'affichage se trouve à droite. À droite, vous trouvez également la date et l'heure.

• Pour ouvrir le menu contextuel de l'affichage multiple, cliquer sur le symbole.
• Cliquez sur un pictogramme pour faire défiler les divers modes d'affichage.

Les signaux des caméras raccordées s'affichent sur l'écran principal.

Avec un double clic sur la touche gauche de la souris, vous pouvez afficher les images de chaque caméra en plein écran ou revenir au mode d'affichage d'origine.

Symboles d'état

Les symboles suivants s'affichent selon l'état de fonctionnement de l'appareil :

Symbole	Signification
R	Jaune : Enregistrement suite à une détec-tion de mouvementEnregistre uniquement après une détec-tion de mouvementBleu : enregistrementEnregistrement en continu

Remarque

Appuyez sur le bouton droit de la souris pendant que le curseur de la souris se trouve sur une image diffusée en direct.

Vous avez le choix entre les paramétrages suivants. La flèche orientée vers la droite permet d'ouvrir un sous-menu :

Menu principal	Ouverture du menu principal
Caméra	Image affichée en plein écran en provenance de laamera sélectionné
Caméra multiple	Présentations différentes
Ecran précédent.	Visualisation de laamera précédente
Ecrean suiv.	Affichage des images en provenance de(s) (la)amera(s) suiviante(s)
Démarrer Comm.	Démarrage d'une série de caméra
Démarrage de l'enregistrement	Active la détction de mouvement ou la planification pour toute la journée
Quick Set	Réglage du mode de diffusion
Lecture pendant toute la journée	Passer en mode de lecture
Sortie aux.	Basculer vers le moniteur de surveillance

i	Remarque L'activation de "AUX moniteur" sans moniteur spot connecté: Fonction de pointeur de la souris est désactivié.

i	Remarque Visualisation de séquences: Définissez dans les paramètres de visualisation le taux de ralentissement des séquences.

Barre de sélection sur l'image de la caméra

Cliquez sur l'affichage simple ou multiple d'une image. Une barre de sélection s'affiche :

N°	Signification du symbole
(1)	Zone de déplacement de la barre miniature
(2)	Activer/désactiver l'enregistrement manuel
(3)	Lecture immédiate des 5 dernières minutes
(4)	Audio
(5)	PTZ
(6)	Zoom numérique
87)	Réglages image
(8)	Fermer la barre de sélection

Remarque

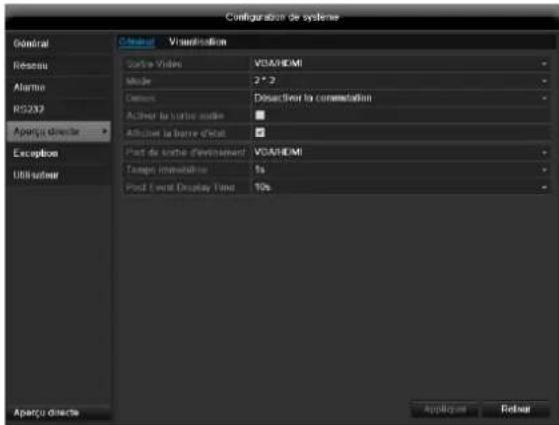

Le mode live peut être paramétré comme suit.

Ouvrez le menu principal et cliquez sur « Configuration de système ». Enfin, cliquez sur « Aperçu directe » :

Dans l'onglet « Général » se trouvent les paramètres suivants :

Sortie Video	VGA/HDMI, Main CVBS Sélectionne la connexion pour modi-fier les paramètres
Mode	Différents affichages CAMERA
Délays	Temps de commutation entre les différences caméras en mode affi-chage séquentiel
Afficher la barre de statut	Activer/désactiver la barre de statut
Audio	Activation audio
Afficher la barre de statut	Activer/désactiver la barre de statut
Port de sortie d'événement	Attribuer un moniteur pour l'affichage d'événements
Temps immobilise	en secondes, pour déterminer le temps d'affichage de l'événement sur le monitaur attribué.
Post Event Dis-play Time	en seconds, définit la durée du pop-up fenêtre pendant qu'un évène-ment.

Moniteur VGA raccordé

Un moniteur VGA raccordé est reconnu automatiquement au démarrage. Le signal vidéo principal est restitué sur le moniteur.

Aucun moniteur VGA raccordé

Si le câble HDMI n'est pas raccordé au moniteur lors du démarrage, le signal vidéo principal est envoyé par le port VGA Main. Raccordez le câble VGA et redémarrez l'enregistreur.

pour effectuer la détection automatique.

Configuration de la sortieamera

Jusqu'à 16 caméras peuvent être utilisées simultanément pour l'affichage en temps réel.

1. Cliquez sur « Visualisation » :

1. Sélectionnez le mode d'affichage (selon le modèle).

1x1 2x2 1+5 -1+7 -3x3 4x4

1. Attribuez le signal désiré à chaque écran à l'aide des touches de navigation.
2. Le paramètre X signifie que cette caméra n'est pas affichée.
3. Cliquez sur Appliquer pour valider la configuration.

Généralités

Vous pouvez visionner de trois façons

via Recherche par événement dans le menu principal, en mode live ou

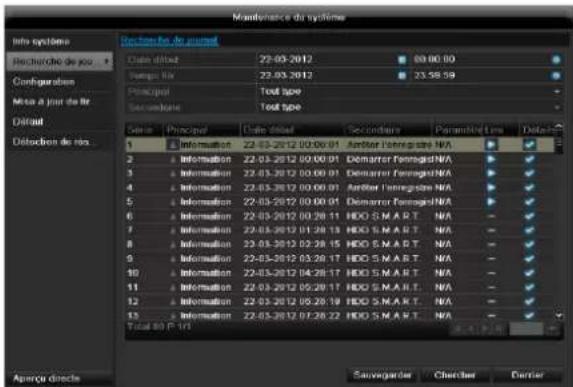

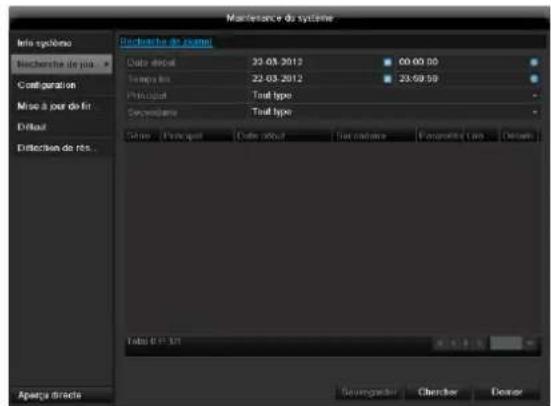

via le fichier journal dans le menu Maintenance.

Remarque

Les boutons « previous file/day/event » (fichier/jour/événement précédent) ont différentes fonctions selon le mode de lecture :

Lecture normale :

En appuyant sur le bouton, la lecture passe au jour précédent/suivant.

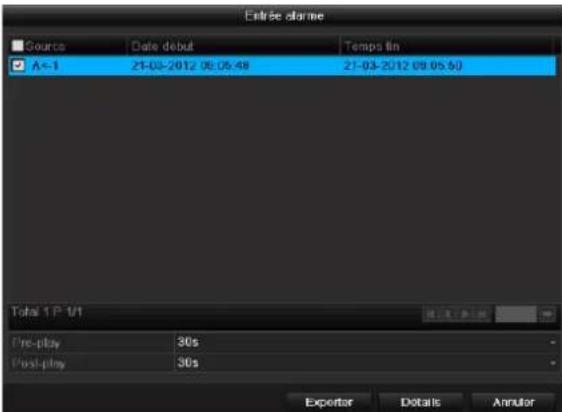

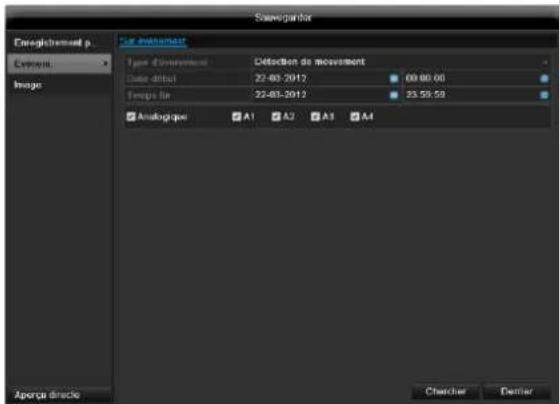

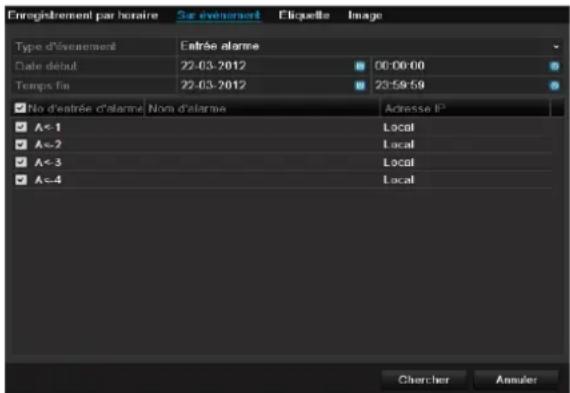

Recherche d'événement :

En appuyant sur le bouton, la lecture passe au jour d'événement précédent/suivant.

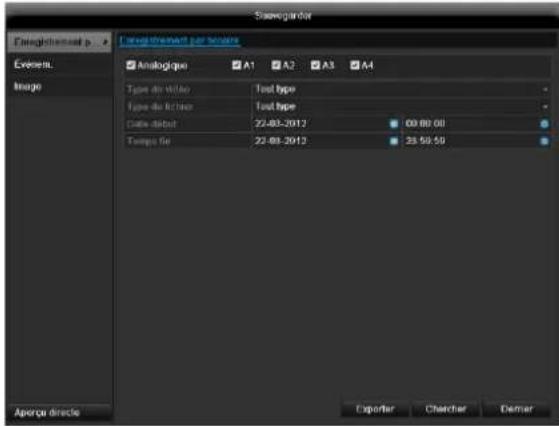

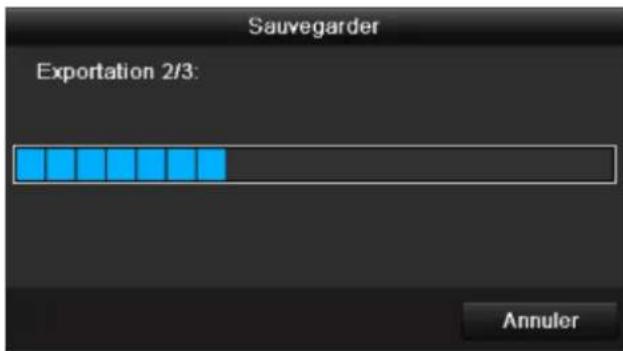

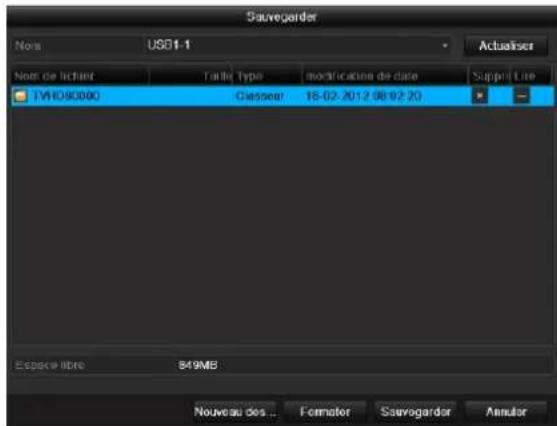

Exportation des données :

En appuyant sur le bouton, la lecture passe au fichier précédent/suivant.

Remarque

La restitution simultanée de 8 canaux de caméra est possible.

L'écran de visualisation

Le visionnage est piloté à l'aide du champ de contrôle :

N°	Zone
1	visionnage en cours avec date et heures
2	sélection de laamera pour le visionnage
3	calendrier avec le type
4	champ de contrôle avec axe de temps d'enregistrement (voir à droite)

Commande via champ de contrôle

Le champ de contrôle permet de piloter le visionnage en cours. Les symboles ont la signification suivante :

(1)

(2) (3) (4) (5) (6)

(7) (8) (9) (10) (11) (12) (13) (14) (15)

(17)

(18) (19)

N°	Signification des symboles
1	Démarrer un clip video
2	Ajouter un repère
3	Ajouter un repère personnelisé
4	Gérer les repères
5	Lecture arrêté
6	Arrêt
7	Démarriage de la lecture / pause
8	Reculer de 30 secondes
9	Avancer de 30 secondes
10	Avance au ralenti (1/16x - 1x)
11	Avance rapide (1x - 16x)
12	Repère précédent
13	Repère suivant
14	Axe de temps • Cliquez sur l'axe de temps pour reprendre la lecture à un autre endroit • Cliquez sur le curseur et déplacez-le à l'emplacement désiré pour commencer la lecture à un endroit précis
15	Type d'enregistrement Bleu = enregistrement en continu Rouge = enregistrement d'événement Vert = Smart
16	Masquer le champ de commande
17	Quitter la lecture

Cliquez sur « Gestion d'étiquette » (6):

• Cliquez sur le symbole Éditer pour modifier la description de votre repère. Pour le supprimer, cliquez sur le symbole Supprimer.

Vue d'ensemble des menus

La vue d'ensemble suivante montre les menus permettant de régler et de commander l'appareil.

Tous les menus destinés au paramétrage et à l'utilisation de l'appareil se situent dans le menu général ci-après.

À droite, vous trouvez également toute une série d'informations importantes et relatives à votre produit.

• Cliquez sur le menu souhaité pour l'ouvrir.
• Cliquez sur Sortie pour fermer la vue d'ensemble des menus.

Description du menu

Menu	Description
Réglages	Permet d'accéder aux menus Configuration, Caméra, Enregistrement, HDD, Lecture.

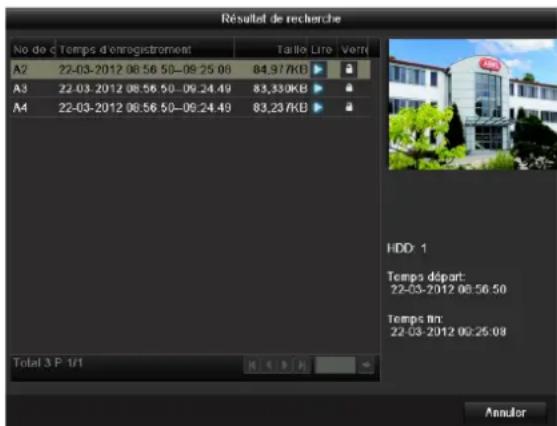

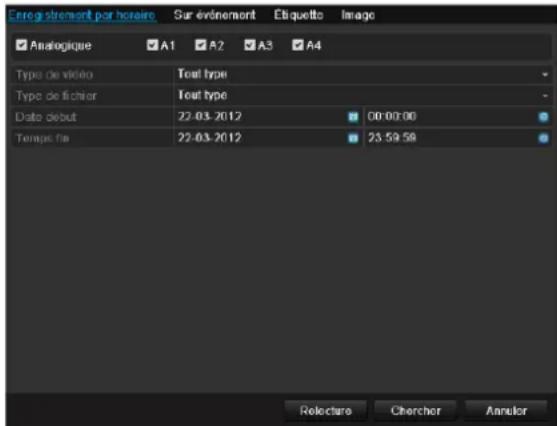

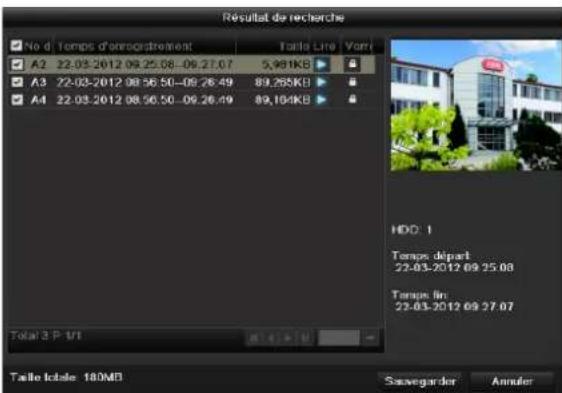

Lecture	Recherche paramétrée d'enregistrentes videos ou d images déclenchés par des événements (par ex. détention de mouvement) et de repères placés pendant la lecture.
Export video	Recherche paramétrée d'enregistrentes videos ou d images déclenchées par des événements comme des alarmes ou des détctions de mouvement ainsi que par des événements d'alarme et des repères.

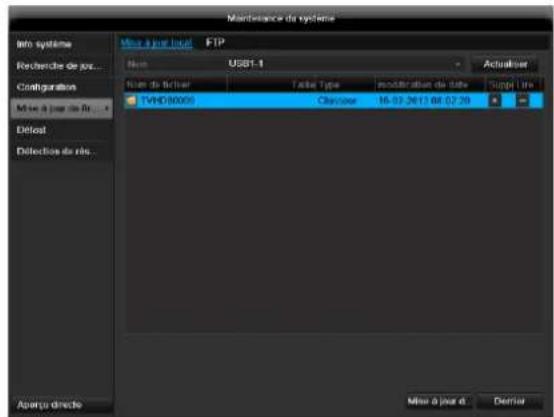

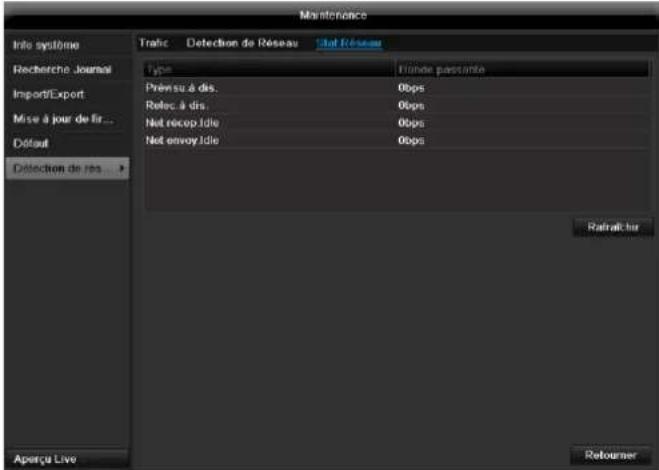

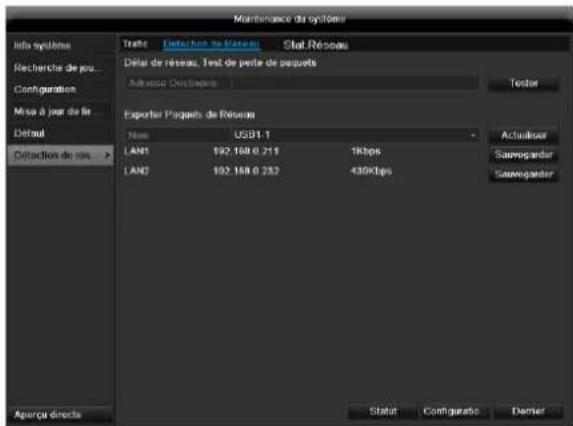

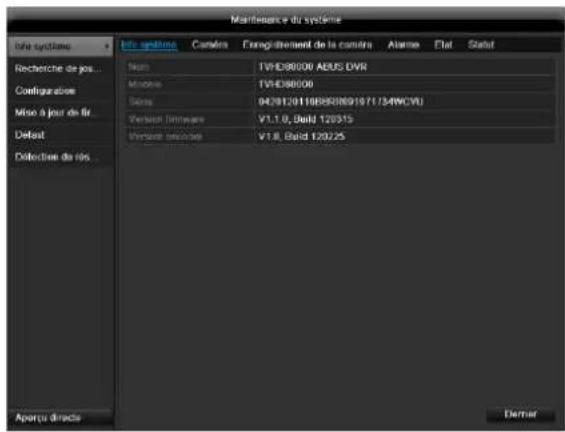

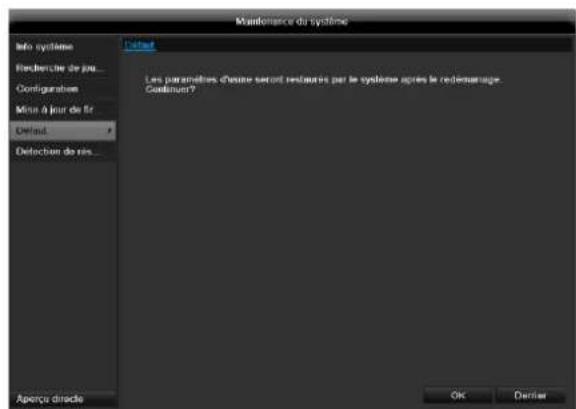

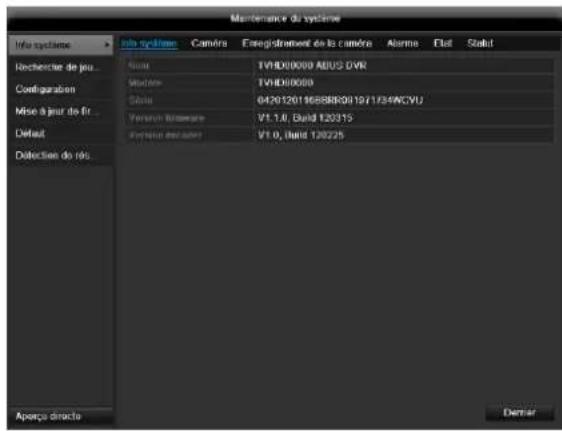

Maintenance	Informations système, recherche de protocole, importation/exportation de configuration, maintenance d'appareil et mise à jour du logiciel, charge-ment de la configuration d'usine, affichage de la charge réseau.

Menu	Description
Configuration	Gestion de tous les paramètres de l'appareil (général, réseau, affichage en temps réel, avertissements, utilisateur).

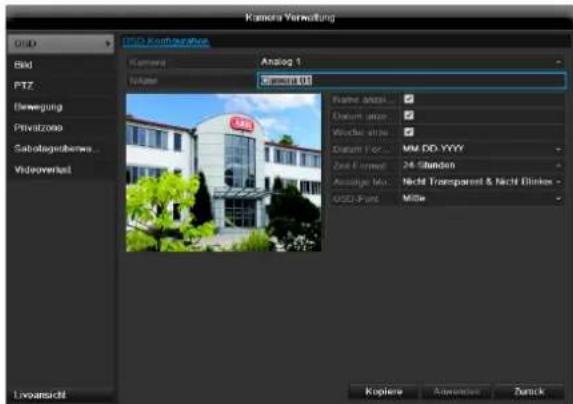

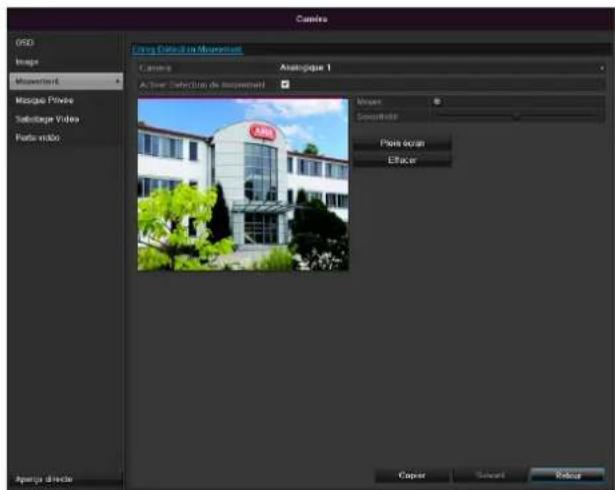

Caméra	Menu de configuration des paramètres deamera (configuration OSD, mode écran, détction de mouvement, zone privée, surveillance anti-sabotage, perte video).

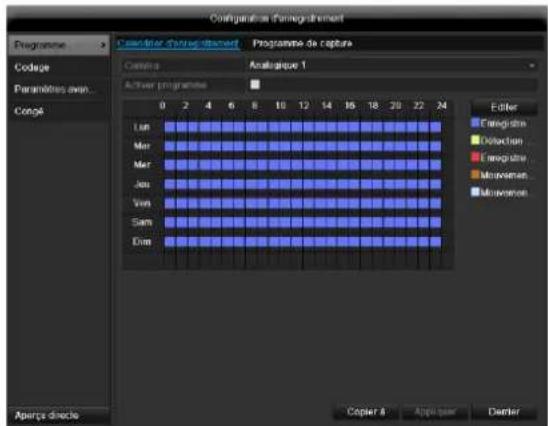

Enregistrement	Menu de configuration des paramètres d'enregistrentements (planification, ré-solutionamera, vacances, etc.).
Disque	Initialisation ou gestion des disques durs intégrés (attribution de fonctions d'écriture/de lecture, de cameras, gestion de disques durs réseau etc.).
Enregistrement en vergence	Menu de configuration des enregistrentements manuels

Remarque

Le menu « Configuration de système » permet de générer tous les paramètres de l'appareil.

Avertissement

Assurez-vous que la date et l'heure sont correctement configurées.

ATTENTION :

Tout changement ultérieur peut entraîner une perte de données !

N'oubliez pas de sauvegarder!

Aperçu

Menu	Configuration	Page
Général	Langue, contrôle, heures, date, sous-ris, mot de passer, heures d'été, autres paramètres	201
Réseau	Paramètres de réseau requis (IP manuel, DHCP, PPPOE, DNS etc.)	203
Alarme	Réglages de l'alarme
Aperçu directe	Paramètres d'écran, attribution de la sortie d'événement	203
Avertissement	Comportement de l'appareil dans des situations exceptionnelles (disque dur plein, réseau déconnecté etc.)	207
Utilisateur	Ajout, changement d'utilisateur, attribution de droits d'accès	207

Remarque

Voir les remarques aux chapitres en question.

Général

Onglet Général	Configuration
Langue	Langue d'interface OSD
Résolution	Résolution du monitreur
Fuseau hora	GMT (Greenwich Mean Time)
Formatter Données	MM-JJ-AAAA, JJ-MM-AAAA, AAAA-MM-JJ
Date/Heure de système	Date, heures
Vitesse du curseur	Barres coulissantes, gauche : petite vitesse, droite : grande vitesse
Guide activé	Case à cocher désactivée : pas de assistent d'installation Case à cocher activée : assistant d'installation active
Activer mot de passer	Case à cocher désactivée : pas de mot de passer Case à cocher activée : vous doivent saisir un mot de passer avant de pou- voir utiliser le menu

Remarque

Activer l'accès à distance

Activez cette fonction pour une assistance technique optimale.

Onglet Réglages DST	Configuration
Adjustment au-to DST	L'appareil passe automatiquement en-heure d'été lorsque la case est co-chée.
Activer DST	Il est possible de sélectionner une date de début/de fin précise lorsque la case est cochée.
De, À	Date de début / de fin de l'heure d'été
DST Bias	Daylight Saving Time Bias : correc-
	tion de l'heure d'été en fonction de l'heure de referencia
En plus	Configuration
Nom	Spécification unique de l'appareil
N°	Identification unique pour l'utilisation avec une télécommande
Luminosité CVBS	Curseur, gauche: faible luminosité, droite: forte luminosité
Economiseur d'écran	Jamais / De 1 à 30 minutes – réglage de la durée d'affichage du menu avant que le menu soit de nouveau masqué
Menu mode de diffusion	Permet d'améliorer ou de réduire la nettété de l'image.
Remarque événement	Case cochée : Alerte sonore pour les remarques de détention de mouvement, disque dur plein, etc.
Main CVBS	Réglage de la connexion CVBS

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton Dernier.

Généralités

Il est indispensable de configurer correctement le réseau si vous :

• voulez télécommander l'appareil et la surveillance à l'aide de votre navigateur.

Remarque

Lisez les remarques suivantes d'ordre général avant de configurer l'appareil.

Un réseau est un ensemble d'au moins 2 appareils pouvant être mis en réseau.

Types de transfert : réseaux câblés (par ex. par câble CAT5), réseaux de radiodiffusion (WLAN) et autres moyens de transfert (Powerline).

Tous les réseaux présentent des caractéristiques communes, mais se distinguent à plusieurs égards.

Terminologie

Vous trouvez ci-joint une liste de termes importants pour pouvoir utiliser l'appareil sur des réseaux.

Paramètres	Configuration
Adresse IP	L'adresse IP est l'adresse unique d'un透过 le cadre réseau sur un réseau. Cette adresse ne peut être présente qu'une seule fois sur un réseau donné. Il y a des domaines d'adresses IP spéci-

	fiques réservés aux réseaux publics, tels qu'Internet.
Domaines d'adresses privées	par ex. 10.0.0.0 - 10.255.255.255, Masque de sous-réseau : 255.0.0.0 172.16.0.0 - 172.31.255.255 Masque de sous-réseau : 255.255.0.0 192.168.0.0 - 192.168.255.255 Masque de sous-réseau : 255.255.255.0
Masque de sous-réseau	Est un masque de bits utilisé pour prendre des décisions ou réaliser des affections lors du roujours. Sur des réseaux privés, le masque standard est 255.255.255.0
Gateway	Un apparéil réseau permettant à tous les autres apparèils réseau d'accéder à Internet. Il s'agit, par exemple, de l'ordinateur auquel le modem DSL est raccardé ou, dans la plupart des cas, du routeur ou du point d'accès installé sur le réseau.

Paramètres	Configuration
Nom de serveur	Appelé également DNS (Domain Name Server). Il fait en sorte qu'une adresse Internet ou URL (par exemple, www.google.fr) soit affectée à une adresse IP.Lorsqu'on saisit un nom de Domaine dans un navigateur, le DNS recherche l'adresse IP correspondante du serveur et lui transmet la demande.Vous pouvez entraîr ici l'IP d'un DNS du fournisseur d'accès. La plupart du temps, il suffit de désirir l'IP du Gateway. Celui-ci transmet alors les demandes au DNS du fournisseur d'accès.
DHCP	Le serveur DHCP attribue automatique-ment l'adresse IP, le masque de sous-réseau, le Gateway et le nom de serveur à l'appareil réseau.Les serveurs DHCP sont disponibles dans les routeurs actuels. Le service DHCP doit être configuré ou activé sépa-rément. Voir le manuel du serveur pour de plus amples informations.Remarque:Lorsque vous utilisez à la fois des adresses IP fixes ET un serveur DHCP, vousdezvez veiller à ce que les adresses IP fixes soient situées en dehors des adresses attribuées par le serveur DHCP afin d'éviter des problèmes.
Port	Un port est une interface permettant aux divers programmes de communiquer
	entre eux. Certains ports sont réservés (23: Telnet, 21: FTP). D'autres peuvent êtrechioisis librement. Les ports sont im- portants dans plusieurs applications, par exemple, lors d'un accès externe à l'appareil via un navigateur.
Adresse MAC	L'adresse MAC (Media Access Control ou ID Ethernet) est l'adresse matérielle spécifique de l'adaptateur reseau. Elle sert à identifier l'appareil sans ambi-guité sur un réseau informatique.

Agencement d'un réseau

L'appareil doit être raccordé physiquement au réseau à l'aide d'un câblage CAT5 (voir Branchements p. 1)

Remarque

Veuillez respecter les modes d'emploi et les remarques concernant les appareils réseau.

Plusieurs commutateurs/routeurs/points d'accès peuvent être interconnectés. Les pare-feu et autres logiciels de sécurité peuvent perturber le réseau.

Avertissement

Lorsque vous utilisez un routeur, les clients réseau et l'enregistreur sont « connectés » à Internet. Inversement, c'est également le cas.

Il faut absolument prendre des mesures de protection, telles que l'utilisation d'un pare-feu, la modification du mot de passe ou le changement de port, afin d'éviter les accès non autorisés en provenance de l'extérieur!

Configuration réseau

TAB	Configuration
Général	Réglages du réseau local et sélection du mode réseau.
PPPOE	PPPOE est utilisé pour des connexions ADSL et pour l'utilisation d'un modem en Allemagne.Cliquez sur Modifier pour saisir les données d'accès à votre fournisseur (identifiant, mot de passer).
DDNS	Serveur destiné à la gestion du Dynamic Domain Name System pouractualiser les noms d'hôte ou les entrées DNS
NTP	Network Time ProtocolServeur destiné à la synchronisation de l'heure
Email	Spécifiez les paramètres de courriel, dont une adresse e-mail spécifique àlaquelle un courriel est envoyé en casd'alarme.
SNMP	Configurez les paramètres afin de recevoir des informations sur le statut del'appareil.
UPnP	Universal Plug and PlayRéglages permettant de piloter facilement les appareils appartenant à unréseau IP.
En plus	Port Web, port communication

Onglet Général

Paramètres	Configuration
Type NIC	Configurations ici la vitesse de transfert de la carte réseau intégrée.Tuyau : 10M/100/1000M Self-adaptive
DHCP	Activez la case à cocher si vous voulez que le serveur DHCP attribue de façon dynamique les adresses IP sur le réseau.DHCP actif : les champs de saisie su- vants sont désactivés, car les para-mêtres sont attribués par le serveur DHCP.Remarque :Si vous attribuez les adresses IP de façon manuelle, n'oubliez pas de dé-sactiver DHCP (pas de coche dans la case à cocher)
Adresse IPv4	Adresse de l'appareil réseau sur le réseau en cas d'attribution manuelle
Subnet Masque IPv4	Normalement : 255.255.255.0
IPv4 Default Gateway	Adresse du Gateway pour acceder à Internet
Adresse 1 IPv6	Actuellesment aucune fonction
Adresse 2 IPv6	Actuellesment aucune fonction
Gateway IPv6 par défaut	Actuellesment aucune fonction
Adresse MAC	Adresse matérielle de la carte réseau intégrée
MTU	Décrit laaille maximale d'un protocole.
Serveur DNS préfééré	Adresse du Domain Name Server (DNS), en général l'adresse IP du Gateway
Serveur DNS alternatif	Adresse du DNS alternatif
Signaler une coupure de réseau	Case cochée :Alerte sonore en cas de coupure de réseau

Remarque

Certains de ces réglages ne peuvent pas être sélectionnés pour tous les modes.

PPPOE

1. Activez la case à cocher PPPOE et saisissez le nom d'utilisateur (identifiant pour accéder à Internet) ainsi que le mot de passe et confirmez le mot de passe.
2. Validatez vos données en cliquant sur Appliquer.

Avertissement

Dans la mesure du possible, n'utilisez PPPoE qu'en l'absence de routeur!

DDNS

1. Afin de pouvoir utiliser la fonction ABUS DDNS, vous devez d'abord ouvrir un compte sur www.abusserver.com. Veuillez consulter les FAQ (questions/réponses) sur le site Internet.
2. Cochez la case « Activation DDNS », sélectionnez le type « DynDNS » puis entrez l'adresse www. abusserver. com dans le champ « Adresse de serveur »
3. Validez vos données en cliquant sur Appliquer. L'adresse IP de votre connexion Internet est alors mise à jour toutes les minutes sur le serveur.

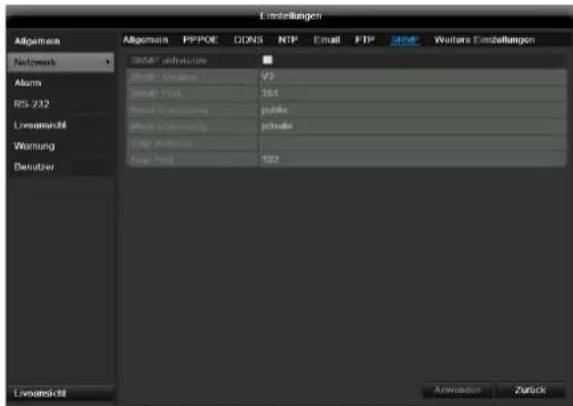

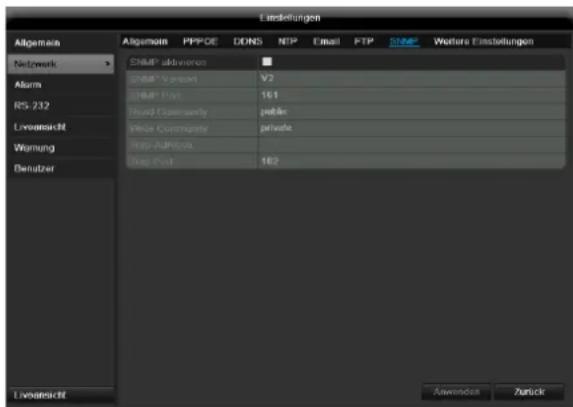

Paramètre	Réglage
Activer SNMP	Cochez la case pour étabir une con- nexion avec un logiciel SNMP.
Version SNMP	Version du système SNMP
Port SNMP	Indiquez le port SNMP (Par défaut : 161)
Read Community	Entrez la « Key » conformément aux réglages de votre logiciel SNMP.
Write Community	Entrez la « Key » conformément aux réglages de votre logiciel SNMP.
Adresse Trap	Entrez l'adresse IP du manager SNMP
Port Trap	Entrez le port Trap (Par défaut : 162)

Remarque

SNMP est utilisé pour la surveillance de l'état de l'appareil. Vous devez disposer pour cela d'un logiciel SNMP non disponible chez ABUS.

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton Retour.

Remarque

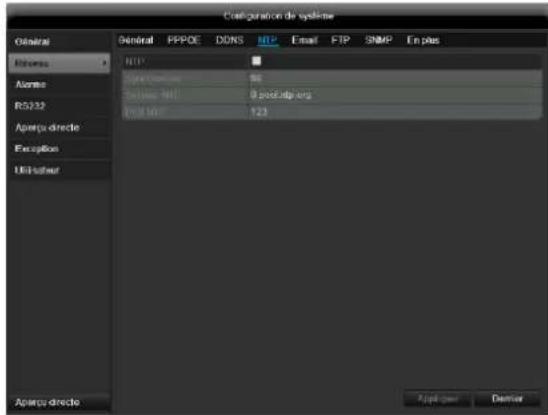

L'enregistreur peut synchroniser l'heure avec un serveur externe. Pour ce faire, plusieurs adresses de serveur sont à votre disposition.

1. Activez la case à cocher « NTP » et indiquez le délai entre deux synchronisations successives. Entrez l'adresse IP du serveur NTP, ainsi que le port NTP.
2. Validez vos données en cliquant sur Appliquer.

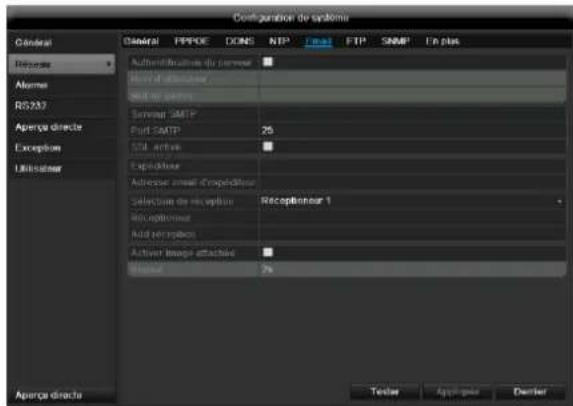

Lorsqu'une alarme est déclenchée, l'appareil peut envoyer un message par courriel. Configurez ici la messagerie électronique :

Paramètres	Configuration
Authentication du serveur	Activez la case à cocher si vous vous connectez au serveur du fournisseur d'accès Internet
Nom d'utilisateur	Compte e-mail chez le fournisseur
Mot de passer	Mot de passer protégéant le compte e-mail
Serveur SMTP	Adresse du serveur SMTP du fournisseur
Port SMTP	Indiquez le port SMTP (port par défaut : 25)
SSL activé	Activez la case à cocher pour crypter les courriels
Expéditeur	Nom de l'expéditeur
Adresse email d'expéditeur	Adresse e-mail correspondant au compte e-mail
Sélection de réception	Sélectionnez trois destinataires devant receivevoir les courriels
Réceptionneur	Saisissez ici le nom du destinataire
Add réception	Saisissez ici l'adresse e-mail du destinataire
Activer image attachée	Activez la case à cocher si vous youlez envoyer en piece jointe des fi-chiers JPEG contenant des photos prises par laamera.
Interval	Sélectionnez un-delai de 2 à 5 secondes entre deux prises

1. Entrez les paramètres de notification par courriel.
2. Cliquez ensuite sur Tester pour envoyer un courriel à titre d'essai
3. Si vos indications sont correctes et si vous avez reçu un mail de confirmation, cliquez sur Sauvegarder.

Remarque

L'appareil envoie un courriel au destinataire configuré.

Si le courriel n'arrive pas à destination, vous devez vérifier et corriger les paramètres.

Vérifiez le cas échéant les paramètres antispam de votre client e-mail.

Remarque

Pour des raisons de compatibilité, n'utilise que les E-Mail Clients pouvant être sélectionnés via SMTP.

Upnp

Paramètre	Réglage
Activer UPnP	Cochez cette case pour activer la visibilité au sein d'un réseau IP.
Type de mapping	Indiquez ici si le transfert de port doit être effectué automatiquement ou manuellement.

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton Retour.

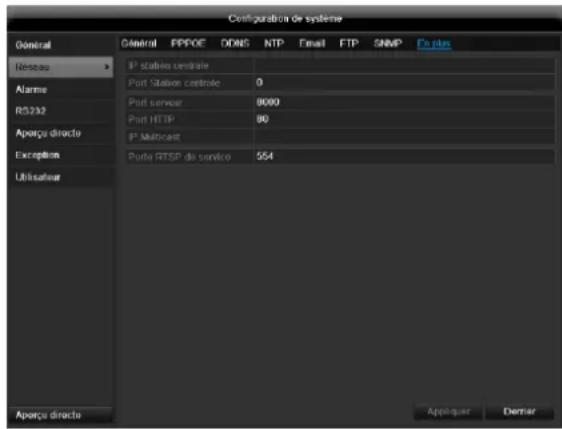

Réglages supplémentaires

Paramètres	Configuration
IP station centrale	Adresse réseau de la station CMS
Port Station centrale	Port de votre station CMS
Port serveur	Port pour la communication des données.
Port HTTP	Port du serveur web.
IP Multicast	You pouvez également entraire ici l'adresse IP Multicast pour minimiser le traffic. L'adresse IP doit correspond à cette figurant dans le logiciel de surveillance video.
Porte RTSP de service	Entrez le port RTSP (Par défaut 554)

Remarque

Le port 8000 du serveur ainsi que le port HTTP 80 sont des ports standard pour clients distants ou pour l'accès distant à Internet via un navigateur.

Remarque

Pour l'alarme Host IP/Port, configurer l'adresse réseau de PC de votre logiciel CMS. En cas d'alarme, le logiciel CMS qui exécute différentes réactions d'alarme en fonction du réglage, est informé.

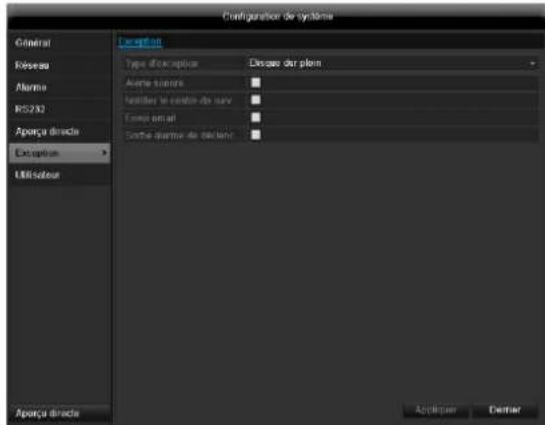

Avertissement

Alarmes à déclencher pour les types d'erreur suivants :

HDD plein - Erreur HDD - Réseau déconnecté - Conflit IP - Connexion illégale - Signal d'entrée/sortie vidéo différent - Erreur d'enregistrement

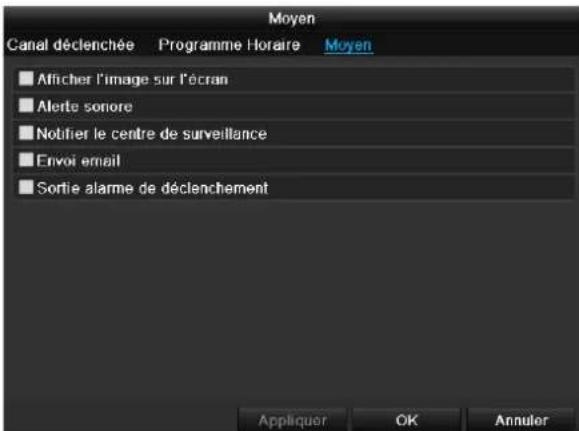

Paramètre	Notifications
Avertissement audio	L'appareil émet une tonalité répétée
Notification CMS	Envoie un signal d'alarme à un PC avec le logiciel CMS ABUS. Pour cela, le logarithie doit être démarré et l'enregistreur se trouver en mode surveillance.
Envoi de courriel	Un courriel est envoyé à une adresse spécifique. Voir p. 4527
Déclenchement d'alarme	Voir les réglages d'alarme

Avertissement

Notez bien le mot de passe administrateur. Mot de passe préprogrammé :

«12345».

L'écran de gestion des utilisateurs permet d'ajouter et de supprimer de nouveaux utilisateurs ou de modifier les paramètres existants.

1. Pour ajouter un nouvel utilisateur, cliquez sur Ajouter.

Paramètres	Configuration
Nom d'utilisateur	Identificateur unique
Mot de passer	Code d'accès à l'appareil pour la gestion de l'appareilRemarque : changez régulièrement le mot de passer, utilisez des combinai-sons de lettres, de chiffres etc. et conservez les mots de passer en lieu sûr.
Confirmation	Saisissez de nouveau le code d'accès par mesure de sécurité
Niveau	IMPORTANT :Le niveau Administrateur permet d'accorder plus de droits que le niveau Utilisateur.
Adresse MAC d'util...	Adresse MAC de l'adaptateur réseau des PC utilisés par chaque utiliser Remarque :Celle-ci permet de limiter l'accès au PC dont l'adresse MAC a été saisie dans ce champ !

1. Saisissez le nom et le mot de passe et confirmez le mot de passe dans le champ suivant.
2. Sélectionnez le niveau et indiquez l'adresse MAC.
3. Confirmez les paramètres en cliquant sur Appliquer.

Avertissement

Respectez les consignes suivantes lorsque vous accordez des droits d'accès.

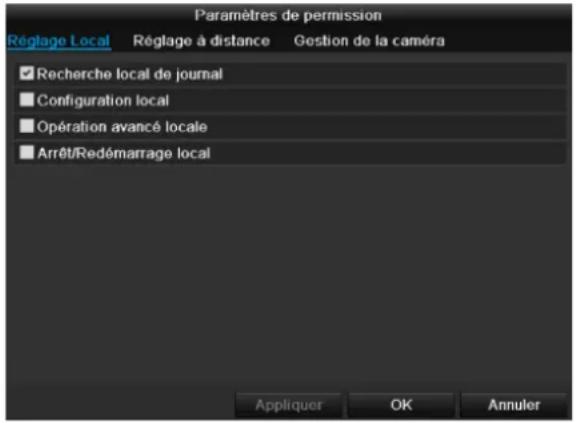

Paramètres de permission

Définissez les droits d'accès de l'utilisateur en cliquant sur le symbole « Privil. ». Seules les données d'accès des utilisateurs ajoutés manuellement peuvent être modifiées:

Remarque

L'utilisateur peut effectuer des réglages ou changer des paramètres au niveau local, c'est-à-dire, sur l'appareil.

L'utilisateur peut accéder à l'appareil via la connexion réseau.

L'autorisation d'accès à chaque caméra (via le réseau ou localement) est paramétrée sur l'onglet Camera.

Paramètres	Configuration
Réglage lo-cal de journal	Recherche local de journal Configuration local Opération avancé locale Arrêt / Redémarrage local
Configuration camera	Autorisationsamera : Affichage en direct à distance Pilotage manuel local Pilotage manuel à distance Lecture locale Lecture à distance Export video local

Avertissement

Modifiez les réglages généraux de l'utilisateur (nom, mot de passe, niveau, adresse MAC) en cliquant sur le symbole « Editor » ou dans l'onglet « Modifier mot de passe »

Caméra

Caméra	Caméra à configurer
Nom de la caméra	Attribution du nom de la caméra
Afficher nom	Activer/désactiver l'affichage du nom de la caméra dans l'affichage en direct
Afficher la date	Activer/désactiver l'affichage de la date dans l'affichage en direct
Afficher la s...	Activer/désactiver l'affichage de la semaine dans l'affichage en direct
Formatter D...	Sélection du type d'affichage de la date
Formatter T...	12 heures / 24 heures
Afficher OSD	Paramètres d'affichage du nom de la caméra et de la date
Police OSD	Modification de la taille de police

Sélectionnez le canal de caméra à tracer dans « Caméra ».

L'option « Mode » vous permet de modifier la luminosité des images de la caméra grâce aux paramètres configurés ou personnalisés.

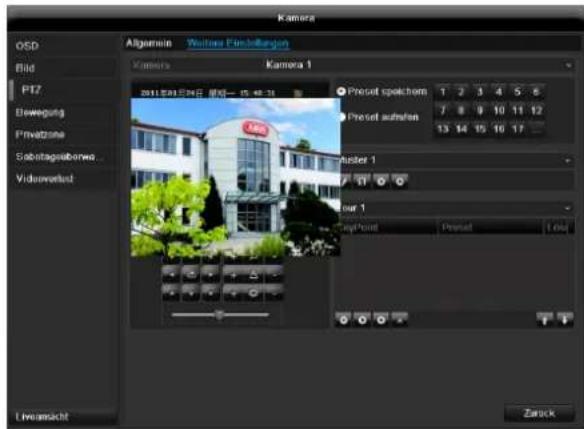

Sauvegarde et appel de préréglements

1. Pilotez la caméra jusqu’à l’extrait d’image souhaité à l’aide des touches fléchées et sauvegardez la position sous Preset 1, par exemple.
2. Cliquez sur Appel afin de lancer le préréglage Preset 1 que vous venez de sauvegarder.

Sauvegarde et appel de rondes

1. Créez plusieurs préréglages à exploiter sur cette ronde.
2. Cliquez sur « + » pour sélectionner un préréglage.
3. Ajoutez plusieurs préréglages pour configurer la ronde.
4. Cliquez ensuite sur le symbole de lecture pour lancer la Ronde.

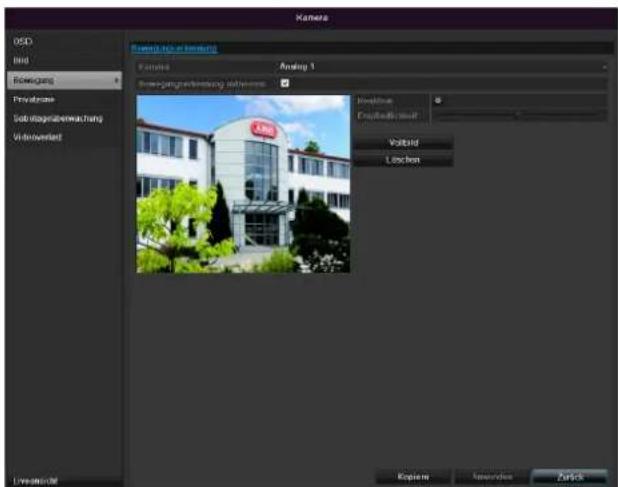

Sélectionnez le canal de caméra à traiter dans « Caméra ».

Cochez la détection de mouvement.

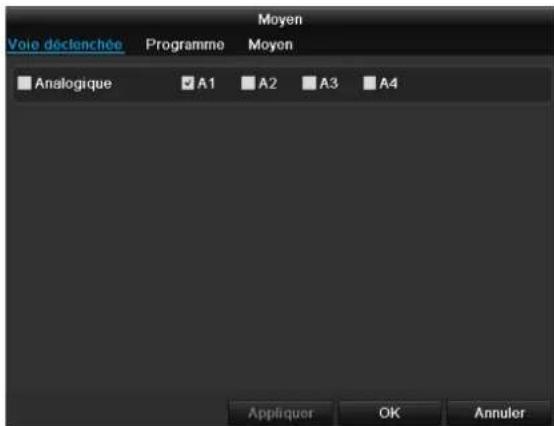

Voie déclenchée

Cliquez sur « Réaction » pour ouvrir l'onglet Voie déclenchée (uniquement en détection de mouvement):

Sélectionnez un ou plusieurs canaux de caméra qui provoqueront une réaction en cas d'alarme.

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

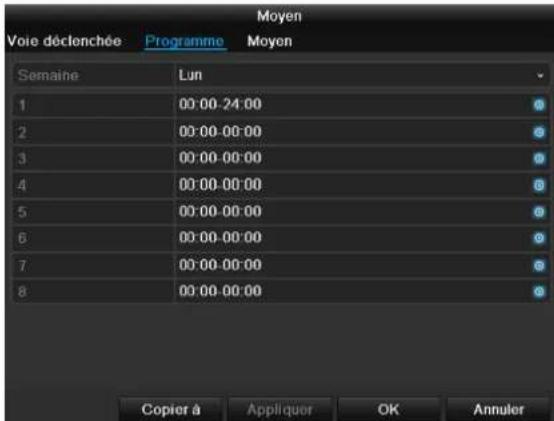

Programme

Sélectionnez l'onglet Programme.

Réglez ici les heures auxquelles les réactions régées dans l'onglet Réaction doivent être déclenchées

1. Sélectionnez le jour et établissez le programme.

Remarque

Vous pouvez définir au maximum 8 grilles horaires entre 00h00 et 00h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

1. Quant à l'option Copier à, précisez si cette configuration

Remarque

Pour pouvoir enregistrer avec la détection de mouvement, vous devez configurer le planning dans enregistrement (voir p. 211)

La configuration est valable pour tous les jours de la semaine.

1. Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

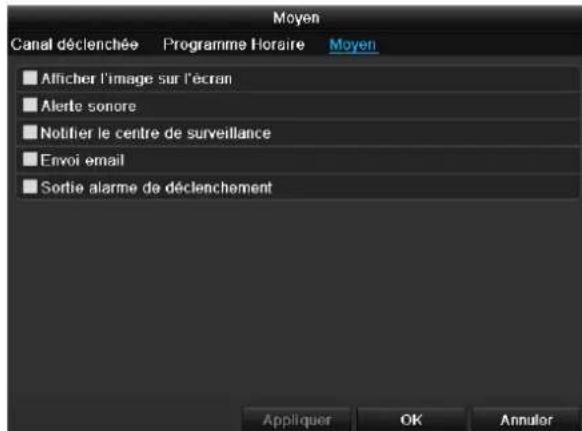

Selectionnez l'onglet moyen

Ceci vous permet de configurer le comportement de l'enregistreur de la détection de mouvement en cochant la case correspondante.

Paramètre	Message
Afficher l'image sur l'écran	Laamera apparait en mode de plein écran dans l'affichage en temps réel.
Alerte sonore	L'appareil émet une tonalité répétée.
Notification CMS	Envoie un signal d'alarme à un PC avec le logiciel CMS
	ABUS. Pour cela, le logiciel doit être démarré et l'enregistreur se trouver en mode surveillance.
Envoi E-Mail	Un e-mail est envoyé à une adresse mail spécifique.
Déclenchement d'alarme	Voir les réglages d'alarme

• Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

Zone privée

Sélectionnez le canal caméra à traiter dans « Caméra ».

Cochez la case Zone privée.

Surveillance anti-sabotage

Sélectionnez le canal caméra à traiter dans « Caméra ».

Cochez la case Surveillance anti-sabotage.

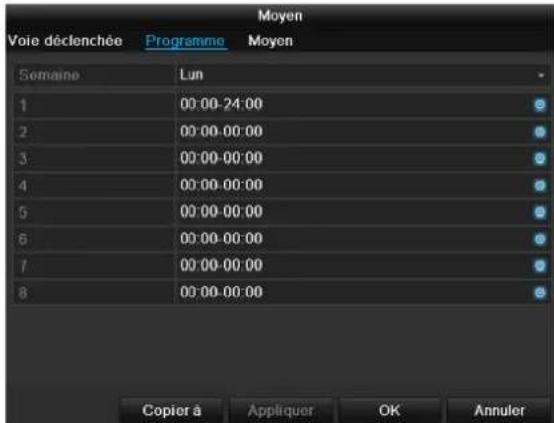

Programme

Sélectionnez l'onglet Programme.

Réglez ici les heures auxquelles les réactions régées dans l'onglet Réaction doivent être déclenchées

1. Sélectionnez le jour et établissez le programme.

Remarque

Vous pouvez définir au maximum 8 grilles horaires entre 00h00 et 00h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

1. Quant aux options Copier à, précisez si cette configuration est valable pour tous les jours de la période.
2. Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

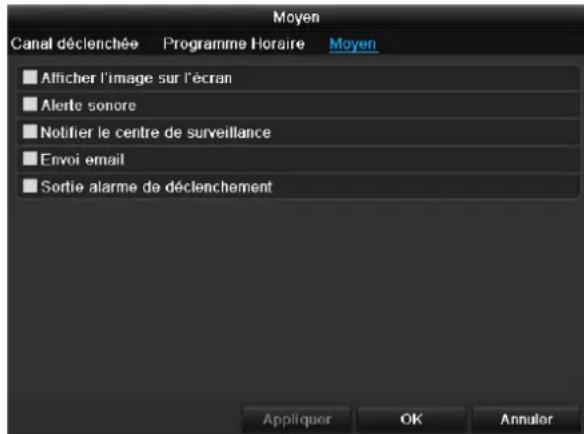

Moyen

1. Sélectionnez jusqu'à 4 zones privées à l'aide de la souris.
2. Indiquez dans Copier si le réglage doit être appliqué à toutes les caméras.
3. Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu.

Sélectionnez l'onglet Moyen.

Ceci vous permet de configurer le comportement de l'enregistreur de la détection de mouvement en cochant la case correspondante.

Paramètre	Message
Afficher l'image sur l'écran	Laamera apparait en mode de plein écran dans l'affichage en temps réel.
Alerte sonore	L'appareil émet une tonalité répétée.
Notification CMS	Envoie un signal d'alarme à un PC avec le logiciel CMS ABUS. Pour cela, le logiciel doit être démarré et l'enregistreur se trouver en mode surveillance.
Envoi E-Mail	Un e-mail est envoyé à une adresse mail spécifique..
Déclenchement d'alarme	Voir les réglages d'alarme

• Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

Perte vidéo

Sélectionnez le canal de caméra à traiter dans « Caméra ».

Cochez la case d'alarme pour « Perte vidéo »

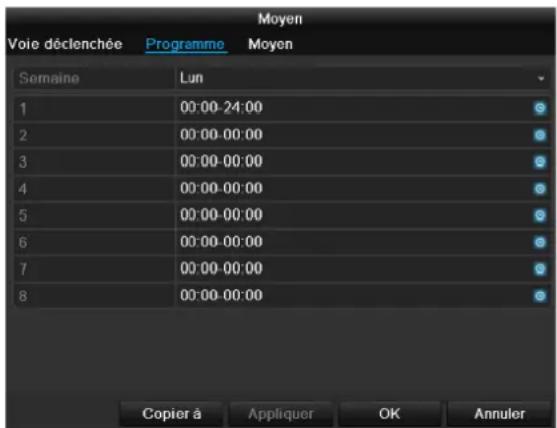

Programme

Sélectionnez l'onglet Programme.

Réglez ici les heures auxquelles les réactions régées dans l'onglet Réaction doivent être déclenchées

1. Sélectionnez le jour et établissez le programme.

Remarque

Vous pouvez définir au maximum 8 grilles horaires entre 00h00 et 00h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

1. Quant à l'option Copier à, précisez si cette configuration est valable pour tous les jours de la semaine.
2. Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

Moyen

Sélectionnez l'onglet Moyen.

Ceci vous permet de configurer le comportement de l'enregistreur de la détection de mouvement en cochant la case correspondante.

Paramètre	Message
Afficher l'image sur l'écran	Laamera apparait en mode de plein écran dans l'affichage en temps réel.
Alerte sonore	L'appareil émet une tonalité repétée.
Notification CMS	Envoie un signal d'alarme à un PC avec le logiciel CMS BUS. Pour cela, le logiciel doit être démarré et l'enregistreur se trouver en mode surveillance.
Envoi E-Mail	Un e-mail est envoyé à une adresse mail spécifique.
Déclenchement d'alarme	Voir les réglages d'alarme

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

Configuration

Ouvrez le menu principal et cliquez sur « Configuration d'enregistrement »:

Planning

Le programme permet de définir les heures d'enregistrement ou les déclencheurs (types d'enregistrement) pour les caméras. Cliquez sur l'onglet « Programme » :

Remarque

Les paramètres des onglets Enregistrement et Instantané ne sont affichés qu'une seule fois car ils sont identiques.

Sur l'écran, vous voyez de gauche à droite les heures des jours de la semaine (ceux-ci sont disposés de haut en bas). Sous les jours, vous voyez la légende en couleurs, car les périodes d'enregistrement du programme sont colorées selon les « déclencheurs », autrement dit, les types d'enregistrement.

Couleur	Légende
Bleu	Durée : période en heures
Jaune	Détention de mouvement
Rouge	Alarme
Marron	Mouvement ou alarme
Bleu clair	Mouvement et alarme
Gris	Pas de sélection

• Sélectionnez la caméra et cochez la case Activer programme.

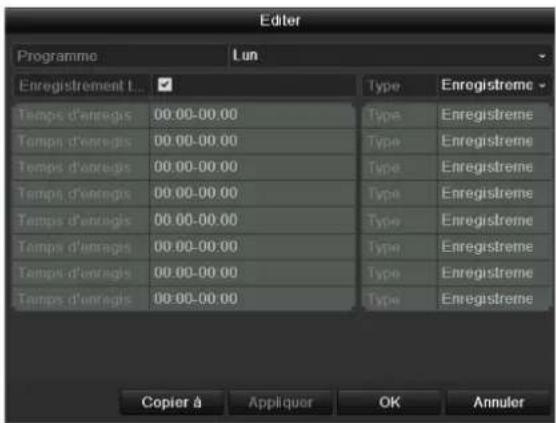

• Cliquez sur Éditer, pour déterminer le type et la durée du planning

1. Sélectionnez le jour à configurer dans le menu déroulant dans « Programme »
2. Activer/désactiver le « Enregistrement t. ». Vous ne pouvez pas définir de période si Jour entier est activé. La durée est alors la journée entière.
3. Si vous voulez définir des heures, vous devez désactiver la case « Enregistrement t. »

Exemple d'application

L'enregistrement doit avoir lieu entre 11h00 et 07h00. Deux fuseaux horaires doivent être configurés pour cela :

1. 11:00-24:00 2. 00:00-07:00
2. Indiquez dans le menu déroulant le type d'enregistrement :
3. Enregistrement en continu
4. Détection de mouvement
5. Si vous pouze établier des créèaux horaires, vous pouvez définir au maximum 8 grilles entre 00h00 et 24h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

Remarque

Avec « Enregistrement en continu », vous définissez des créneaux d'heures pendant lesquels la caméra enregistre.

Les autres déclencheurs, tels que la détection de mouvement et/ou l'alarme, ne déclenchent l'enregistrement que si ces déclencheurs se produisent.

• Copier à vous permet d'appliquer ces paramètres à d'autres jours ou à la période entière

Confirmez vos paramètres en cliquant sur Appliquer puis sur OK

Onglet paramétrage d'enregistrement

Ce sous-menu vous permet de configurer les paramètres suivants :

Caméra	Caméra à configurer
Paramètre d'encodage	Flux à configurer
Type de flux	Flux video prédéfini
Résolution	QCIF / CIF / 2CIF / 4CIF / WD1
Débit	Sélection d'un début constant ou variable.
Qualité video	Différents niveaux de qualité +++ : Qualité moyenne ++++++ : Qualité supérieure
Taux d'images	Réglage du taux d'images du flux
Mode de début max.	Sélection du mode de configura-tion du début Déf. par l'utilisateur (512 - 3072)
Débit max. (kbps)	Configuration du début maximum
Plage de début max. recomman-née	Débit recommendé en fonction des réglages de résolution, du taux d'images, etc.
Délai pré-enregistrement	Durée d'enregistrement (en se-condes) avant une alarme
Délai post-enregistrement	Durée d'enregistrement (en se-condes) après une alarme
Nombre max. de jours (jours)	Réglage de la durée maximum de conservation des enregistre-ments.
Enregistrer audio	Enregistrer audio
Activer le mode 960	Activé : Enregistrement en résolution WD1 possible.

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu.

TAB Substream

Les paramètres suivants peuvent être configurés :

Caméra	Caméra à configurer
Type de flux	Flux video prédéfini
Résolution	QCIF / CIF / 2CIF / 4CIF / WD1
Type de débit	Sélection d'un débit constant ou variable.
Qualité video	Différents niveaux de qualité +++: Qualité moyenne ++++++: Qualité supérieure
Taux d'images	Réglage du taux d'images du flux
Mode de débit max.	Général, déf. par l'utilisateur (512 - 3072)
Débit max. (Kbps)
Plage de débit max. reconnexe	1344~2240 (kbps)

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton Retour.

Autres paramètres

Réécriture

Vous désissez si les enregistre-ments les plus anciens doivent être écrasés lorsque le disque dur est plein.

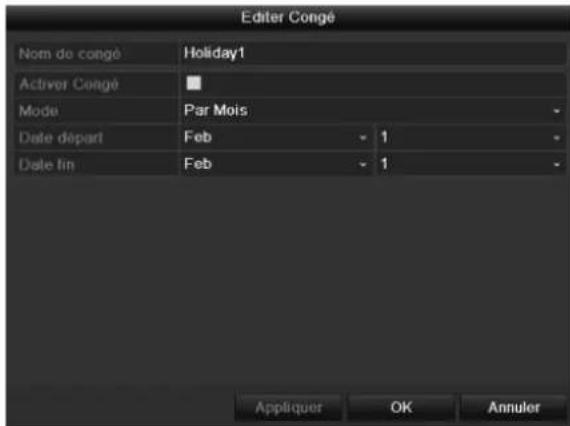

Nom de congé	Saisie manuelle du nom des va-cances ou du jour férié
Activer Congé	Activier ou désactiver les va-cances
Mode	Selon date / semaine / mois
Date début	Sélection de la date/heure de dé-but
Date fin	Sélection de la date/heure de fin

Confirmez vos paramètres en cliquant sur Appliquer puis sur OK.

Vacances

Ce sous-menu permet de définir jusqu'à 32 paramètres différents d'enregistrement pour les vacances ou les jours fériés.

Cliquez sur le symbole « Éditer » pour modifier ces paramètres

Remarque

L'appareil peut gérer un disque dur SATA de 2,5". Avant que vous puissiez enregistrer avec l'appareil, chaque disque dur intégré doit être « initialisé ». Sinon l'appareil ne reconnaît pas les disques durs et leur affectation.

Avertissement

Lorsque vous initialisez un disque dur, toutes les données de ce disque sont effacées!

N'oubliez pas de sauvegarder!

Jours du disque dur

1. Débranchez l'appareil du secteur et ouvrez le couvercle.
2. Respectez les consignes ESD lorsque vous manipulez des appareils électroniques. Vérifiez s'ils sont correctement mis à la terre.
3. N'ouvre pas le boîtier dans des pièces où il y a des moquettes ou d'autres revêtements pouvant accumuler des charges électrostatiques.
4. Évitez tout contact corporel avec les pièces de la platine.

Avertissement

Adressez-vous à votre installateur si vous avez des questions concernant les instructions ou si celles-ci ne vous sont d'aucun secours.

1. Montez le disque dur et réalisez les raccordements.
2. Remettez en place le boîtier et branchez l'appareil sur le réseau.

Remarque

Si les disques durs installés ne s'affichent pas, vous devez vérifier les raccordements.

Dans le menu, cliquez sur « Disque management » pour paramétrer l'administration du disque dur.

Configuration des disques durs

Informations HDD	Description
N°	Indique le numéro interne de con- nexion
Capacité	Mémoire des disques durs en GB
Statut	Indique le statut actuel des disques durs :Non formattéNormalDéfectueuxEn veille (Stand-by)
Propriétés	• Lecture seule : protégé en écriture• Lecture/écriture : lecture et écrite
Type	Local : Disque dur de l'appareilNFS : Disque dur réseauDans la mesure du possible, évitez d'utiliser l'enregistrement NFS en raison des évventuels problèmes de compatibilité
Mémoire dispos- nible	Indique approximativement la mé- moire disponible pour les enregis- trentements
Supprimer	Retrait du disque dur

1. Sélectionnez le disque dur en cochant la case correspondante
2. Lancez le processus en cliquant sur Init.
3. Validez la confirmation de sécurité en appuyant sur OK.
4. La barre de statut indique la progression de l'initialisation.
5. Le disque dur apparait une fois le processus terminé.

Configuration du disque dur des caméras

Cliquez sur le sous-menu « Paramètres avancés »

Mode: Mémoire

Caméra	Sélection du canal de caméra àtraiter
Mémoireutilisateur video	Taille de fichier d'un enregistrement
Capacité HDD(GB)	Mémoire des disques durs en GB
Capacité max.(GB) pour enregistrement	Définissez la taille maximale d'enregistrement par caméra sur le disque dur.

1. Indiquez dans Copier si le réglage doit être appliqué à toutes les caméras.
2. Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu. Groupe de disques durs devant être utilisé pour les enregistrements.
3. Cliquez sur Appliquer et confirmez le redémarrage dans la fenêtre suivante en appuyant sur OK.

Cliquez sur le sous-menu « S. M. A. R. T »

Ce sous-menu permet de vérifier l'absence d'erreurs sur votre disque dur. Il est donc recommandé de ne pas désactiver cette fonction.

HDD	Sélection du disque dur àtraitser
Statut de l'autotest	Indique le statut de l'autotest actuel.
Type d'autotest	Sélectionnez un type d'autotest. Test court / Test étendu / Test de transport
S.M.A.R.T	Cliquez sur l'icône pour lancer l'autotest.
Température (°C)	Affichage de la température du disque dur
Activation (jours)	Affichage des jours de fonctionnement du disque dur
Auto-évaluation	Affichage de statut de l'auto-évaluation
Evaluation complète	Affichage de statut de l'évaluation

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu.

Attention :

Lorsqu'un seul disque dur est installé et qu'il a le statut « Lecture seule », l'appareil ne peut pas enregistrer!

Contrôle du statut des disques durs

Veuillez contrôler le statut de chaque disque dur dans le menu Maintenance. Les informations SMART sont sauvegardées dans les données de journal (Self-Monitoring, Analysis et Reporting Technology).

• Sélectionnez le fichier journal et effectuez une recherche par disque dur informations/S.M.A.R.T. Disque dur Configuration de l'alarme des disques durs
• Vous pouvez programmer des alarmes pour vous avertir en cas d'erreur de disque dur. Pour cela, sélectionnez Maintenance dans le menu Réglages

Enregistrement

Appuyez sur la touche REC ou cliquez sur Enregistrement en urgence dans le menu principal pour démarrer un enregistrement image/video manuel.

Cliquez sur le sous-menu Enregistrement.

Analogique	Sélection des réglages pour toutes les caméras Cliqueur « Off » ou « On » pour modifier les réglages. « On » vert Enregistrementprogrammé « On » jaune Enregistrement sur actionne-ment manuel « On » rouge Pas d'enregistrement
Continu	Cliqueur sur ce symbole pour activer l'enregistrement continu pendant toutes la journée pour tous les canaux. Cliqueur « Oui » pour confirmer la sélection.
Détection de mouvement	Cliqueur sur ce symbole pour activer la détction de mouvement pendant toutes la journée pour tous les canaux. Cliqueur « Oui » pour confirmer la sélection.

Relecture

Appuyez sur Enregistrement dans le menu principal, pour rechercher des enregistrements vidéos en fonction d'événements ou de repères ou pour visualiser les images enregistrées.

Enregistrement par heure

Vous avez le choix entre les réglages suivants :

Alle /A1-A16	Caméra à configurer
Type de matériel	Programme, détction de mouvement, alarmé, détction de mouvement et/ou alarmé, enregistrement manuel, tous les enregistrentes
Type de fichier	Verrouillé, déverrouillé, tous
Date début / Temps fin	Indiquez la date et l'heure

• Cliquez sur Chercher afin de rechercher des enregistrements répondant aux critères. Les résultats sont affichés :

• Sélectionnez l'enregistrement en cliquant sur la ligne correspondante et cliquez ensuite sur 'Visionnage' - symbole.

Remarque

Le mode lecture vous permet de retourner à tout moment à la recherche d'événements en cliquant droit et en sélectionnant « Video Search »

Remarque

Les sous-menus «Étiquette » et «Image » sont pratiquement identiques au menu décrit précédemment ; ils ne sont donc pas décrits séparément. La recherche dans le sous-menu «Étiquette » ne se fait pas sur un type d'enregistrement mais sur une désignation ou un mot-clé associé au nom du repère.

Sur événement

Cliquez sur l'onglet « Sur événement »

Une liste affiche alors toutes les entrées d'alarme. Dans « Type d'événement », sélectionnez le type de recherche : par enregistrement d'alarme (entrée d'alarme) ou par mouvement (détection de mouvement).

Sélectionnez une ou plusieurs entrées d'alarme en cochant la ou les cases correspondantes. Cliquez sur Chercher.

Sélectionnez un ou plusieurs enregistrements d'alarme dans la liste qui s'affiche. Cliquez sur Détails, pour obtenir des informations relatives aux enregistrements.

Remarque

La fonction d'exportation permet de sauvegarder des enregistrements importants sur des dispositifs externes tels que:

des clés USB, des disques durs USB, des graveurs de DVD, etc.

• « Exporter » permet d'exporter tous les enregistrements pour la période sé
• Entrez les paramètres, voir p. 210. 2. Cliquez sur Details pour délimiter le champ de recherche.

• La taille de fichier pour chaque enregistrement et le total des tailles pour tous les enregistrements apparaissent à l'écran.
• Cliquez sur le symbole « Lire » pour visualiser l'enregistrement correspondant.
• Pour verrouiller ou déverrouiller un fichier, cliquez sur le symbole « Verrouiller »
• Cliquez sur Sauvegarder pour accéder à l'écran d'exportation.

1. Sélectionnez dans le menu déroulant le dispositif rac-cordé sur lequel les données doivent être sauvegardées. 2. Si le dispositif n'apparaît pas, cliquez sur Actualiser.
2. Si le dispositif ne s'affiche toujours pas, débranché-le de l'appareil et raccordez-le à nouveau. Pour ce faire, lisez également les instructions du fabricant. 3. Cliquez sur Formater pour commencer l'exportation. La progression de la sauvegarde s'affiche.

Remarque

Une fois la sauvegarde terminée, vous pouvez sélectionner les données enregistrées sur le support et les lire à l'aide du lecteur. Ceci permet de vérifier si l'exportation s'est déroulée correctement.

Événement (type d'événement « détection de mouvement »)

Définissez la période de l'enregistrement recherche à l'aide des champs « Début » et « Fin ». Sélectionnez une caméra en cochant ou en décochant une case et en cliquant sur Chercher.

Les deux types d'événements sont affichés lorsque vous appuyez sur le bouton Chercher de la fenêtre suivante:

Sélectionnez les données à exporter en cochant ou en décochant les cases correspondantes. « Lecture avant » et « Lecture après » vous permettent de définir le temps avant ou après alarme. Ces options vous permettent de définir la longueur de la vidéo exportée.

Cliquez sur Détails, pour visualiser la vidéo sélectionnée. Pour de plus amples informations sur la fenêtre Détails, voir Enregistrement par heure (p. 197).

Remarque Les enregistrements trouvés avec les fonctions « Pre-play » ne peuvent être lus que si un enregistrement est présent avant/après l'alarme.

Remarque

Les sous-menus « Enregistrement » et « Image » sont pratiquement identiques au menu décrit précédemment; ils ne sont donc pas décrits séparément.

Remarque

Ce menu est destiné à la gestion de l'appareil et ne doit être utilisé que par des utilisateurs expérimentés.

Menu	Configuration	P.
Info système	Informations sur l'appareil (numéro de série, état du logiciel résident etc.)	222
Recherche de journal	Le fichier journal permet d'effectuer des recherches en fonction de certains critères, par exemple : alarme, exception, commande ou informations concernant des enregistrements ou données spécifiques (état de disque dur S.M.A.R.T.).	222
Configuration	Exportation / importation de paramètres	223
Mise à jour de firmware	Mise à jour du logiciel résident	224
Défaut	Réinitialisation du système	224
Détction de réseau	Affichage du taux de transmission et de réception de l'enregistreur.	225

Remarque

Le menu d'information contient les caractéristiques techniques de l'appareil ainsi que des informations sur les différents réglages des caméras, de l'enregistrement, etc.

Ceci peut être utile lors de demandes d'assistance.

Remarque

Les événements peuvent être recherchés en fonction des types principaux/événements/paramètres suivants :

• Tout type
• EnregistrementarrêtAlarme
• Exception
• Opération Information

Filter1	Filter2
Tout type	-
Exception	• Tout type • Perte de signal videoo • Exception signal videoo • Mauvais login • Disque dur plein • Disque dur erreur • Conflit IP • réseau déconnecté • Exception d'enregistrement • Signal d'entrée/de sortie vièdo différent • Tampon d'enregistrement
Opération	• Tous • Mise sous tension • Local : Arrêt non programme • Local : Arrêt, redémarrage, ouverture de session, fermeture de session • Local : Modifier les réglages • Local : Mise à jour • Local : Démarrer l'enregistrement
Information	• Tout type • Info HDD • HDD S.M.A.R.T. • Démarrer / Arrête l'enregistrement • Démarré / Arrête capture • Supprimer l'enregistrement expiré • Info NetHDD

1. Sélectionnez l'événement à rechercher dans le fichier journal et sélectionnez ensuite un paramètre secondaire.
2. Entrez la date et l'heure en face de « Date début » et « Heure fin » et cliquez sur Chercher.

L'événement est affiché :

• Vous pouvez changer de page à l'aide de la barre de navigation :

Remarque

Pour avancer et reculer, appuyez sur (3) et (2). Pour passer à la première ou à la dernière page, appuyez sur (4) et (1). Pour passer directement à une page précise, entrez le numéro de page dans le champ (5) puis cliquez sur (6).

• Cliquez sur Détails afin d'obtenir des informations plus précises.
• Cliquez sur Lire afin de démarrer éventuellement le visionnage de l'enregistrement.
• Cliquez sur Sauvegarder pour exporter le fichier journal sur un dispositif USB.

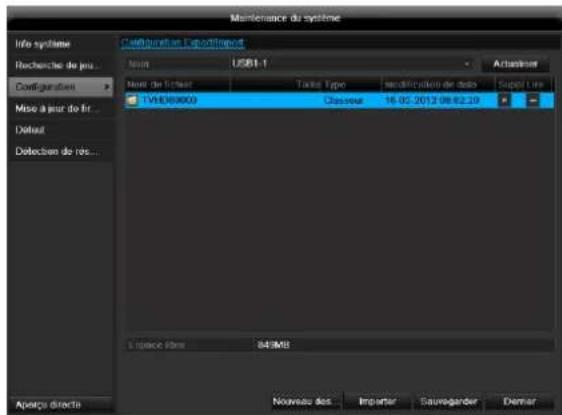

Remarque

Les données de configuration comprennent tous les réglages de l'appareil effectués après la mise en service. Ces données peuvent être enregistrées sur un dispositif USB. Ceci permet de configurer, par exemple, un autre appareil de façon identique.

Remarque

L'appareil peut être mis à jour depuis un dispositif USB ou via le réseau par FTP.

Copiez le fichier de mise à jour portant l'extension *.may de la clé USB vers le répertoire principal.

Branchez la clé USB sur le connecteur USB de l'appareil.

1. Sélectionnez le connecteur USB. Cliquez le cas échéant sur Actualiser.
2. Sélectionnez le fichier de mise à jour et cliquez sur Mise à jour de firmware.
3. Attendez jusqu'à ce que l'appareil redémarre.
4. Vérifiez le cas échéant l'état du logiciel résident sous les options « Info Système » du menu Maintenance.

Remarque

La mise à jour via FTP fonctionne comme décrit ci-dessus : le PC doit se partager sur le même réseau local !

Configurez un PC en tant que serveur FTP.

Saisissez l'adresse IP du serveur FTP.

Remarque

Cette opération permet de rétablir les paramètres d'origine de l'appareil (réinitialisation).

Avertissement

Tous les réglages effectués depuis la mise en service (caméras, paramètres

d'enregistrement, alarme, etc.) seront supprimés!

Evitez les pertes de données en sauvegardant préalablement ces réglages. APRÈS la réinitialisation, vous pouvez eventuellement les recharger.

Remarque

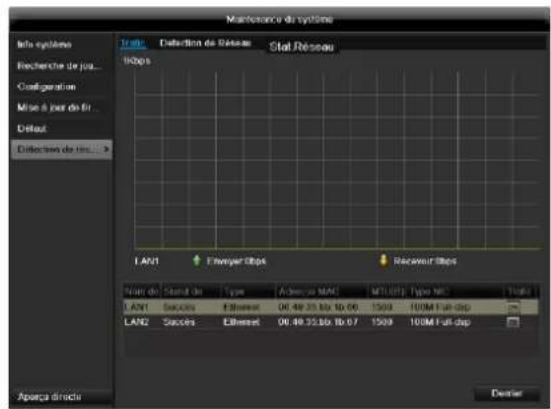

Les informations relatives au trafic et aux interfaces du réseau sont affichées ici.

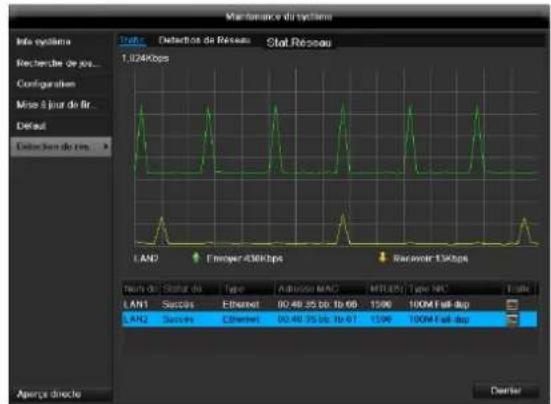

ONGLET utilisation du réseau

La quantité des données reçues et envoyées est représentée graphiquement.

Dans le champ sous le graphique figurent, en fonction des réglages, le statut et des informations concernant un ou deux raccordements réseau.

ONGLET Détection de réseau

« Adresse Destination » permet de contrôler la connexion avec un autre appareil, comme un ordinateur par exemple. Entrez l'adresse réseau de l'appareil à contrôler (p. ex. 192.168.0.25) et cliquez sur Tester.

Des informations relatives à deux paramètres apparaissent :

Paramètres	Configuration
Délai moyen	Temps nécessaire à l'appareil pour répondre
frame Taux de perte	Indique le nombre de pourcentages des paquets n'avant pas été trans-mis.

Remarque

En présence d'un taux de perte du paquet élevé, il est recommandé de répéter le test réseau.

Remarque

Si le taux de perte du paquet reste élevé, il est conseillé de contrôler le câblage du réseau ou la présence de dommages dans la ligne. Plus le taux de perte du paquet est élevé, moins bonne est la connexion entre l'appareil contrôlé et l'enregistreur.

Pour « Exportation paquets de Réseau », vous pouvez exporter les réglages des différents raccords, ou du raccord, en fonction du réglage.

1. Sous « Nom du dispositif », Sélectionnez un support d'enregistrement sur lequel les réglages doivent être enregistrés.
2. Cliquez sur Sauvegarder.

Au terme de la barre de progression, une fenêtre de remarque s'affiche lorsque l'initialisation a réussi. Fermez la fenêtre avec OK.

• Cliquez sur Statut pour afficher le statut des raccords LAN (connecté/non connecté).
• Cliquez sur Configuration pour modifier vos réglages réseau.

ONGLET stat. réseau

En cet onglet il peut voir la bande passante entrante et sortante.

Cliquez sur Actualiser pour mettre à jour les données.

Remarque

Sélectionnez Verrouiller pour verrouiller le menu de commande.

Selectionnez Arrêter pour mettre l'appareil hors tension.

Sélectionnez Redémarrer pour redémarrer (mettre le système hors tension en sous-tension).

Dépannage

Avant d'appeler le service d'assistance, lisez les remarques suivantes pour déterminer la cause d'un incident.

Incident	Cause	Solution
Pas de courant	Le cable réseau n'est pas raccordé	Branchez le cable réseau correctement sur la prise de courant
	L'interrupteur du réseau est sur OFF	Mettez l'interrupteur du réseau sur ON
	La prise de courant n'est pas alimentée	Essayez d'utiliser un autre apparéil sur la prise de courant
Pas d'image	L'écran n'est pas paramétré pour la réception	Configurations correctement le mode entrée video jusqu'à ce qu'une image en provenance de l'enregistreur s'affiche
	Le cable vidéo est mal raccordé	Raccodez le cable vidéo correctement
	Le moniteur raccordé est étent	Allumez le moniteur
Pas de son	Le cable audio est mal raccordé	Raccodez correctement le cable audio
	Les apparciels raccordés au cable audio sont éteints.	Allumez les apparciels raccordés au cable audio.
	Le cable audio est endommagé	Remplacez le cable
Le disque dur ne fonctionne pas	Le cable de connexion est mal raccordé	Raccodez le cable correctement
	Le disque dur est défectueux ou non compatible avec le système	Echangez le disque dur contre un disque dur recommends.
La connexion USB ne fonctionne pas	L'appareil n'est pas compatible	Raccodez un dispositif USB compatible USB 2.0
	Vous utilisez un hub USB	Raccodez le dispositif USB directement
Pas d'accès au réseau	Le cable réseau s'est détaché	Raccodez le cable réseau
	La configuration du réseau (DHCP, adresse IP etc.) est erronée	Vérifiez la configuration du réseau et corrigez-la le cas échéant.
La télécommande ne fonctionne pas	La polarité des piles (+, -) n'est pas respectée ou les piles sont épuisées	Remplacez les piles par des piles neuves. Pour pilotier l' apparéil à l'aide de la télé-commande, vous doivent orienter cette-ci vers le capteur de l' apparéil.
	La télécommande est trop éloignée de l'enregistreur	Utilisez la télécommande à une distance maximale de 7 m
	Il y a un obstacle entre la télécommande et l'enregistreur	Enlevez l'obstacle
	L'éclairage est trop puissant ou vous utilisez un tube fluorescent	Evitez les lumières trop fortes des tubes fluorescents
L'enregistrement n'est pas possible	Le disque dur n'est pas initialisé	Montez et initiaisez le disque dur
Mise hors tension soudaine	La température à l'intérieur de l' apparéil est trop élevé	Nettoyez l' apparéil ou enlevez tout objet pouvant empêcher l'aération

Entretien et nettoyage de l'appareil

L'appareil ne nécessite pas d'entretien. Protégez l'appareil contre la poussière, les saletés et l'humidité.

Spécifications techniques

Enregistreur numérique ABUS	TVVR41200	TVVR41210	TVVR41220
Compression video	H.264
Entrées caméra	4	8	16
Sorties de caméra	Câble adaptateur pour sorties video
Sorties moniteur	Moniteur: 1 x BNC (1.0 V p-p, 75 Ω), 1 x VGA, 1 x HDMI
Mode de fonctionnement	Triplex
Résolution (affichage en temps réel)	BNC: PAL: 704 x 576, NTSC: 704 x 480 VGA: 1080P: 1920*1080/60Hz, 1280*1024/60Hz, 720P: 1280*720/60Hz, 1024*768/60Hz HDMI: 1080P: 1920*1080/60Hz, 1280*1024/60Hz, 720P: 1280*720/60Hz, 1024*768/60Hz
Résolution @ taux d'images Caméra (enregistrement)	WD1, 4CIF, 2CIF, CIF, QCIF @ 25fps
Taux d'images total	100 fps	200 fps	400 fps
Niveau de compression	6
Mémoire après alarme	0-30 s/5-900 s
Support de stockage	1 x 3,5" SATA HDD	2 x 3,5" SATA HDD
Stockage	2 x USB 2.0
Affichages	1 / 2 / 4	1 / 2 / 4 / 6 / 8 / 9	1 / 2 / 4 / 6 / 8 / 9 / 16
Modes d'enregistrement	Manuel, planification, détction de mouvement, alarme, détction de mouvement et alarme, détction de mouvement ou alarme
Modes de recherche	Par événement, date et heures
Alarmeingang (NO/NC)	4	8	16
Relaisausgang	1 (charge max. : 12 VDC/1 A)	4 (charge max. : 12 VDC/1 A)
Niveau utilisateurs	2 (max. 31 utilisateurs)
Connexion réseau	1 x RJ45 10 / 100 Mbps
Accès simultané au réseau	128 connexions de camères
Caracteristiques du réseau	Affichage en temps réel, lecture, exportation des données
DDNS	√
NTP	√
Alerte	Signal d'alerte acoustique, signal OSD, e-mail, CMS
Audio	Audio In 1-4: RCA (2.0 V s-s, 1kΩ), Audio Out: 1 x RCA (2.0 V s-s, 1kΩ)
Pilotage	Souris USB
Logiciel	Logiciel CMS ABUS
Langues OSD	Allemand, anglais, français, hollandais, danois, suédois, polonais, russe
Tension d'alimentation	12 VDC, 3,3 A, 50~60 Hz		12 VDC, 5,0 A, 50~60 Hz
Consommation d'énergie	< 10 W (sans disque dur)	< 15 W (sans disque dur)	< 20 W (sans disque dur)
Température de fonctionnement	-10 °C ~ + 55 °C
Dimensions (1 x h x p)	440 x 45 x 275 mm
Poids	≤ 4,0 kg sans disque dur
Certifications	CE

Capacité de mémoire HDD

La mémoire requise pour l'enregistrement et la surveillance dépend non seulement de la capacité de mémoire physique du disque dur utilisé, mais aussi de la résolution et du début de l'enregistrement.

Le CD fourni contient un programme permettant de calculer l'espace requis pour la mémoire. Par ailleurs, ce logiciel peut être téléchargé depuis notre site web tout comme le logiciel ABUS CMS.

Connexions à l'écran

Il est possible de raccorder un moniteur de surveillance. Consultez le tableau ci-dessous pour connaître les combinaisons possibles. Les combinaisons possibles sont indiquées par un coche, les incompatibilités par une croix.

Remarque concernant la directive européenne sur les appareils électriques et électroniques

Dans l'intérêt de la protection de l'environnement, l'appareil ne doit pas être jeté avec les ordures ménagères à la fin de son service. L'élimination doit avoir lieu par le biais des points de collecte agréés dans votre pays. Respectez la réglementation locale concernant l'élimination de matériels.

Éliminez l'appareil conformément à la directive française 2002/96/CE - WEEE (Waste Electrical and Electronic Equipment) relative aux appareils électriques et électroniques usagés. Pour toute question, adressez-vous aux collectivités locales responsables de l'élimination et du recyclage de ces produits. Vous obtenez la liste des points de collecte d'appareils usagés auprès de votre mairie, votre déchetterie ou votre revendeur.

Remarque concernant la directive européenne rohs

L'appareil est conforme à la directive RoHS.

La conformité avec la directive RoHS signifie que le produit ou la pièce ne contient aucune des substances suivantes dans des concentrations supérieures aux concentrations maximales dans des matériaux homogènes, à moins que la substance ne fasse partie d'un usage auquel la directive RoHS ne s'applique pas :

a) 0,1 % de plomb (par unité de poids),

b)mercure,

e) 0,01 % de cadmium (par unité de poids)

Termes techniques utilisés

1080i

Signal vidéo HDTV à 1080 pixels et affichage entrelacé. 16:9

Rapport largeur/hauteur de l'écran, inspiré du format d'un écran de cinéma.

720p

Signal vidéo HDTV à 1280 x 720 pixels et affichage progressif.

Le système classique de télédiffusion PAL produit des images de 576 lignes, généralement avec 768 points-image. La télévision à haute définition (HDTV) fonctionne avec 1280 × 720 points-image.

Diagonale d'image

Indication de la taille d'une image : distance entre le coin gauche inférieur et le coin droit supérieur - en pouces ou en centimètres.

Navigateur

Programme permettant d'afficher des sites Internet.

À l'origine, ce format était destiné à la conversion de la norme PAL en norme NTSC. CIF correspond à une résolution vidéo de 352 x 288 pixels, 2 CIF à 704 x 288 pixels, 4 CIF à 704 x 576 pixels.

Type de prise élargie pour signaux audio analogiques ou signaux vidéo FBAS.

Système Dynamique de Nom de Domaine

Service réseau enregistrant et mettant à jour les adresses IP de ses clients dans une base de données.

DHCP

Dynamic Host Configuration Protocol

Protocole de réseau permettant l'intégration automatique d'appareils ('clients') dans des réseaux existants. Les serveurs DHCP (par exemple, un routeur Internet) attribuent automatiquement l'adresse IP, le sous-masque de réseau, le Gateway, le serveur DNS et, le cas échéant, le serveur WINS. Côté client, seule l'attribution automatique de l'adresse IP doit être activée.

Domaine (de noms) destiné à identifier les sites Internet (par exemple, www.abus-sc.de).

Dual Stream désigne un procédé de transmission vidéo. Il en résulte un enregistrement en haute résolution, ainsi qu'une transmission en basse résolution, par exemple via le réseau. Le 'main stream' (flux principal) dispose d'une résolution 4CIF, tandis que le 'sub stream' (flux secondaire) dispose seulement d'une résolution CIF.

'Digital Video Recorder'. Un appareil permettant d'enregistrer diverses sources vidéo et audio (analogiques, numériques). Les données sont compressées et enregistrées, par exemple sur un disque dur.

H.264

(MPEG-4 AVC) ; norme permettant une compression très efficace de signaux vidéo. Cette norme est utilisée, entre autres, sur des disques Blu-ray ou dans des systèmes de vidéoconférence.

Hard Disk Drive. Disque dur (disque magnétique)

Enregistrement numérique de données sur ordinateur ou DVR.

Unité de capacité de mémoire de dispositifs d'enregistrement (HDD, USB, cartes SD/MMC).

'Hybrid DVR'. DVR pour l'enregistrement d'images en provenance de caméras analogiques et d'un réseau.

Hypertext Transfer Protocol

Un procédé de transmission de données via des réseaux. Essentiellement utilisé pour l'affichage de sites Internet dans un navigateur.

Procédé utilisant un balayage entrelacé.

Adresse IP

Une adresse sur un réseau informatique, basée sur le protocole Internet (IP) et permettant d'adresser et d'accéder à divers appareils sur le réseau.

Procédé de compression à faibles pertes pour photos. La plupart des appareils numériques enregistrent leurs photos au format JPEG.

Moving Picture Experts Group Il s'agit d'une norme internationale pour la compression d'images animées. Sur certains DVD, les signaux audio sont compressés et enregistrés dans ce format.

Protocole d'horodatage par réseau

Procède pour synchroniser l'heure sur des réseaux. On intrigue aussi SNTP ('Simple Network Time Protocol'), une variante simplifiée.

Norme de télédiffusion aux États-Unis. Le procédé se désigne par quelques détails du système européen PAL : une image NTSC consiste en 480 lignes visibles et contient au total 525 lignes. 60 demi-images s'affichent par seconde. En comparaison avec PAL, ce système est plus sujet aux distorsions de couleurs.

'Phase Alternating Line'. Un système de télévision couleur européen. Il utilise 576 lignes visibles. Une image compte en 625 lignes, dont les lignes destinées aux signaux de gestion. 50 demi-images s'affichent par seconde. Les phases du signal couleur alternent d'une ligne à l'autre.

Terme technique désignant la dalle d'un écran plat (on dit aussi écran LCD ou écran plasma).

Un « Personal Computer » peut être utilisé comme interface distante avec les logiciels fournis ou avec un navigateur.

'Picture element'. Point-image, élément d'image. Désigne l'unité la plus petite d'une transmission ou d'un affichage d'une image numérique.

'Picture in Picture'. Abréviation désignant la fonction « image dans l'image », permettant d'afficher simultanément deux signaux à l'écran. Le deuxième signal est superposé au premier.

PppoE

Procédé de transmission par réseau destiné à établir une connexion sur un circuit commuté. Ce procédé est utilisé, par exemple, pour des connexions ADSL.

Balayage ou affichage ligne par ligne, contrairement au procédé « entrelacé », où l'on saute des lignes.

PTZ

'Pan-Tilt-Zoom'

Faire pivoter, incliner et zoomer des caméras motorisées.

Port série permettant de raccorder, par exemple, des dispositifs d'enregistrement « à chaud ». Débit maximal utile sur USB 2.0 : environ 320 Mbit/s (environ 40 Mo/s).

'Video Graphics Array'. Interface habituelle sur un PC pour des signaux video analogiques. Il s'agit essentiellement de signaux RGB.

POUCE (inch)

Unité de diagonale d'écran. Un pouce correspond à 2,54 centimètres. Diagonales typiques d'un écran 16:9 : 26 pouces (66 cm), 32 pouces (81 cm), 37 pouces (94 cm), 42 pouces (106 cm), 50 pouces (127 cm), 65 pouces (165 cm).

Le mécanisme interne d'un disque dur (HDD) est très fragile. Utilisez l'appareil en respectant les consignes suivantes afin d'éviter des erreurs de disque dur. Les enregistrements importants doivent être sauvegardés sur des supports externes afin d'éviter les pertes de données.

Remarques

• Ne pas déplacer l'appareil lorsqu'il est en service. L'humidité à l'intérieur de l'appareil peut être à l'origine de phénomènes de condensation et de dysfonctionnements du disque dur.
• Ne jamais débrancher un appareil sous tension ou couper le courant en actionnant le disjoncteur.
• Ne pas déplacer l'appareil immédiatement après la mise hors tension. Pour déplacer l'appareil, executez les étapes suivantes :
• Attendez au moins deux minutes après le message OFF (sur l'écran de l'appareil).
• Retirez la fiche de la prise de courant.
• Déplacez l'appareil.
• Une coupure de courant pendant l'utilisation de l'appareil peut provoquer une perte de données sur le disque dur. Utilisez un système d'alimentation en courant sans interruptions!
• Le disque dur est très fragile. Après quelques années de fonctionnement, le disque dur peut être endommagé par une mauvaise utilisation ou un environnement inapproprié. Des arrêts de lecture inattendus ou des effets de mosaïques visibles sont des signes précurseurs. Dans certains cas, il n'y a pas de signes précurseurs annonçant une panne du disque dur.
• Un disque dur défectueux est incapable de lire des enregistrements. Dans ce cas, il faut remplacer le disque dur.

ABUS enregistreur numérique analogue 4/8/16 canaux

TVVR41200 / TVVR41210 / TVVR41220

Fabricant ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing (Allemagne)
