TVVR35011 - Enregistreur de voix ABUS - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Enregistreur de voix
Capacité de stockage	Non spécifiée
Autonomie de la batterie	Non spécifiée
Connectivité	Non spécifiée
Format d'enregistrement	Non spécifié
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation	Idéal pour les réunions, les interviews et la prise de notes audio.
Maintenance	Nettoyer régulièrement le microphone et vérifier les mises à jour du firmware.
Sécurité	Conserver le produit à l'abri de l'humidité et des températures extrêmes.
Informations générales	Vérifiez la compatibilité avec les accessoires et les logiciels avant l'achat.

FOIRE AUX QUESTIONS - TVVR35011 ABUS

Comment allumer l'enregistreur de voix ABUS TVVR35011 ?

Pour allumer l'enregistreur, appuyez et maintenez le bouton d'alimentation pendant 3 secondes jusqu'à ce que l'écran s'allume.

Comment commencer un enregistrement ?

Pour commencer un enregistrement, appuyez sur le bouton 'Enregistrer' une fois. L'indicateur lumineux clignotera pour signaler que l'enregistrement est en cours.

Comment arrêter un enregistrement ?

Pour arrêter l'enregistrement, appuyez à nouveau sur le bouton 'Enregistrer'. L'indicateur lumineux s'éteindra, confirmant que l'enregistrement a été arrêté.

Comment écouter un enregistrement ?

Pour écouter un enregistrement, utilisez les boutons de navigation pour sélectionner le fichier souhaité et appuyez sur le bouton 'Lecture'.

Comment effacer un enregistrement ?

Pour effacer un enregistrement, sélectionnez le fichier que vous souhaitez supprimer, puis maintenez enfoncé le bouton 'Supprimer' jusqu'à ce que l'option de confirmation apparaisse.

Quelle est la capacité de stockage de l'enregistreur ?

L'enregistreur ABUS TVVR35011 a une capacité de stockage interne de 8 Go, ce qui permet d'enregistrer jusqu'à 96 heures de son.

Comment charger l'enregistreur ?

Pour charger l'enregistreur, utilisez le câble USB fourni et branchez-le sur un port USB d'un ordinateur ou sur un adaptateur secteur compatible.

Pourquoi l'enregistreur ne s'allume-t-il pas ?

Si l'enregistreur ne s'allume pas, vérifiez si la batterie est chargée. Si nécessaire, branchez-le pour le charger pendant au moins 30 minutes.

Comment réinitialiser l'enregistreur aux paramètres d'usine ?

Pour réinitialiser l'enregistreur, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes.

Est-ce que l'enregistreur peut être utilisé comme microphone ?

Oui, l'enregistreur ABUS TVVR35011 peut être utilisé comme microphone externe lorsqu'il est connecté à un ordinateur ou à un autre appareil d'enregistrement.

MODE D'EMPLOI TVVR35011 ABUS

Ce mode d'emploi apparait a de produit.

Il contient des recommandations en ce qui concerne sa mise en service et sa manutention.

Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile! Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante.

Vue d'ensemble de l'appareil 232

Commande du système 233

Généralités 233

Dispositifs de commande sur l'appareil 233

Connecteurs au dos de l'appareil 234

Touches de commande sur la télécommande 236

Commande à la souris 236

Guide de démarrage rapide 252

Avant de commencer 252

Moniteur du disque dur 252

Branchements 252

Configuration de l'appareil 252

Consignes de sécurité importantes 253

Explication des symboles 253

Utilisation appropriée 253

Généralités 253

Alimentation en courant 253

Lieu d'installation/Environnement 254

Télécommande 254

Maintenance et entretien 255

Accessoires 255

Mise en service 255

Enfants 255

Prelude 256

Informations d'ordre général 256

Déballage 256

Contenu de la livraison 256

Clavier virtuel 257

Démarrage de l'appareil 257

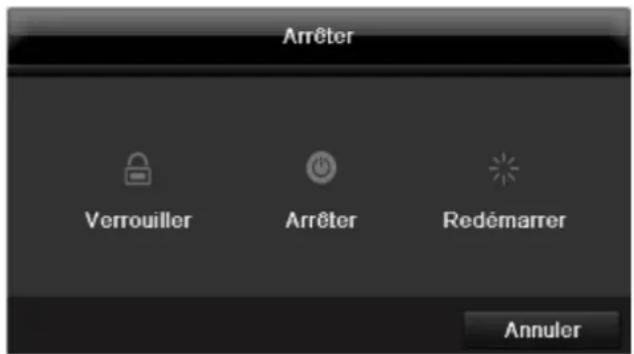

Arrêter, verrouiller, redémarrer l'appareil 257

Indicateurs d'état 258

Généralités 258

Indicateurs sur le moniteur 258

Assistant de paramétrage 259

Paramétrage du système 259

Paramétrage de l'administrateur 259

Date et heure. 259

Paramètres réseau 260

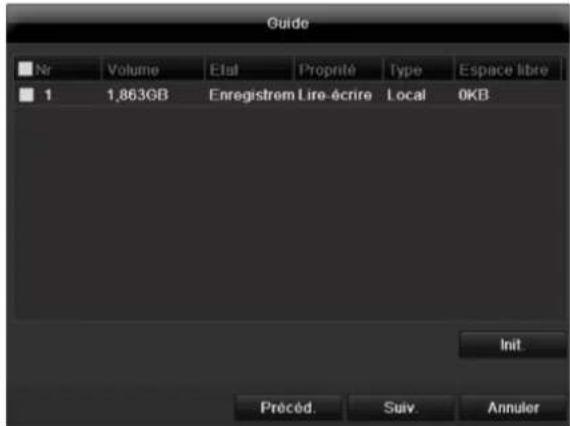

Gestion des disques durs 260

Configuration des caméras réseau 260

Enregistrement appareil. 261

Mode live 262

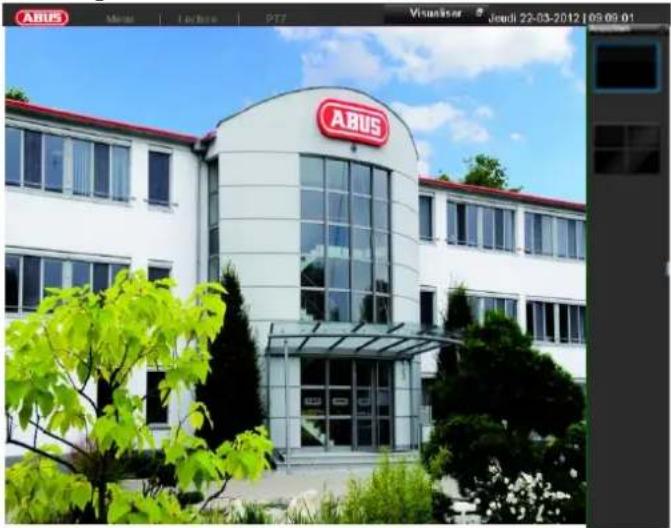

Vue d'ensemble 262

Symboles d'état 262

Menu contextuel en cas de commande à la souris 262

Barre de sélection sur l'image de la caméra. 263

Réglages 264

Configuration de la sortie H264

Restitution 265

Généralités 265

L'écran de visualisation 265

Commande via champ de contrôle 265

Clic-droit sur lecture en cours 266

Menu principal 267

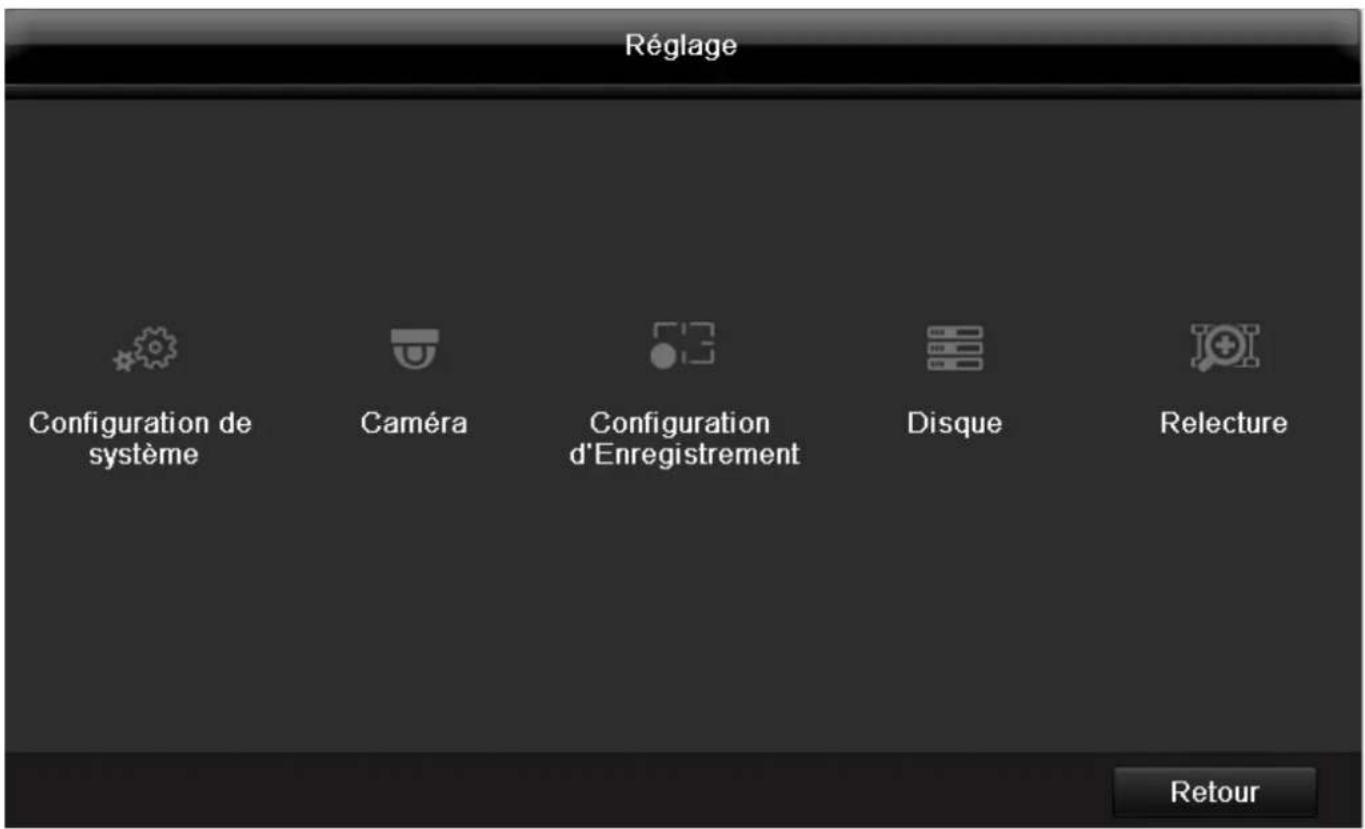

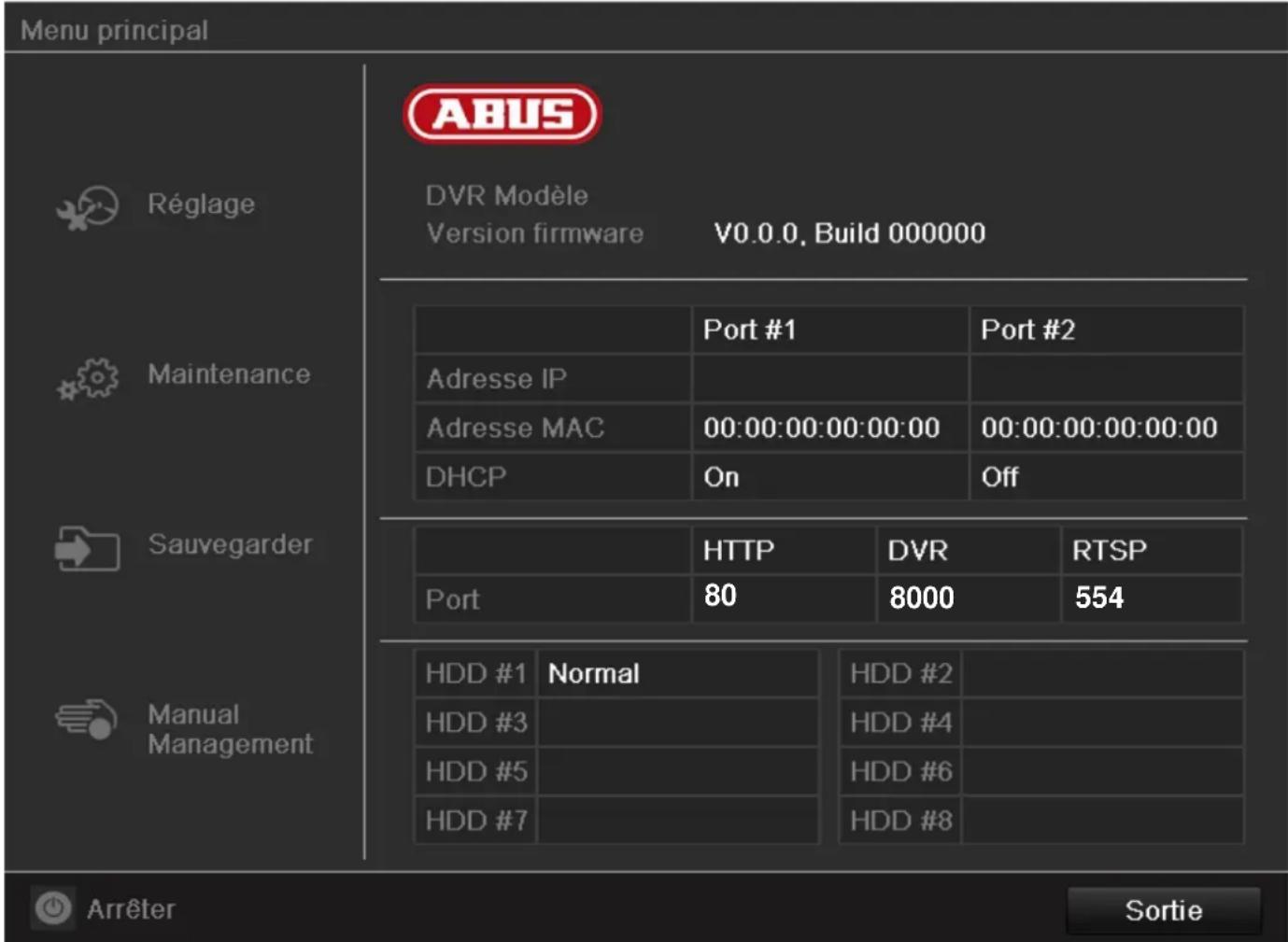

Vue d'ensemble des menus 267

Description du menu 267

Configuration du système 269

Apercu 269

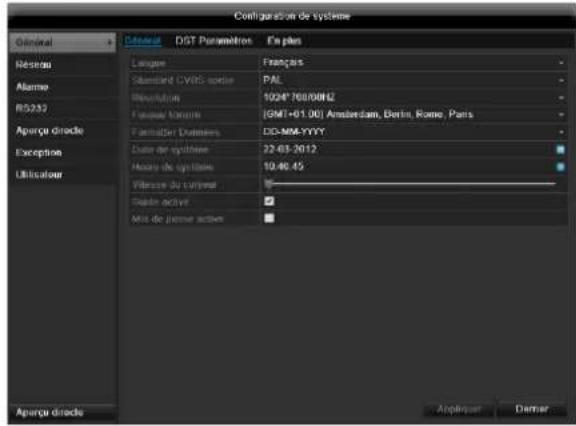

Général 269

Terminologie 270

Agencement d'un réseau 271

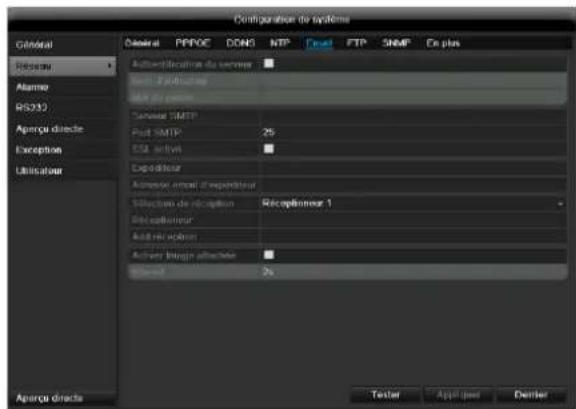

Configuration réseau 271

RS-232 276

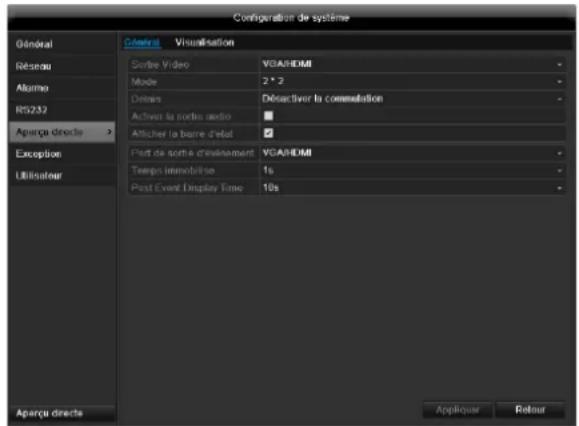

Aperçu directe 276

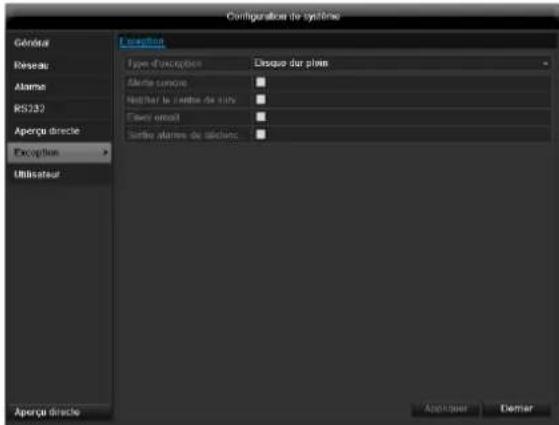

Avertissement 277

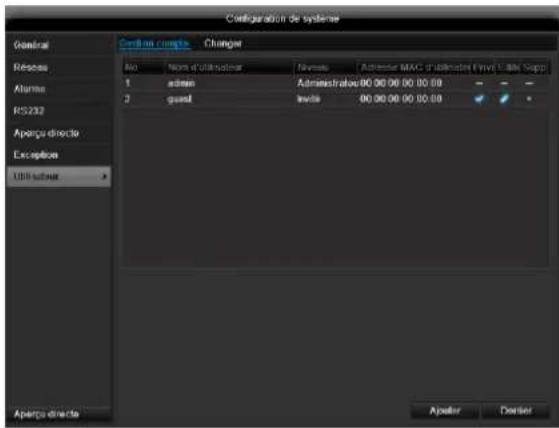

Utilisateur 277

Camera 279

Camera 279

OSD 279

Image 279

PTZ 280

Movement 280

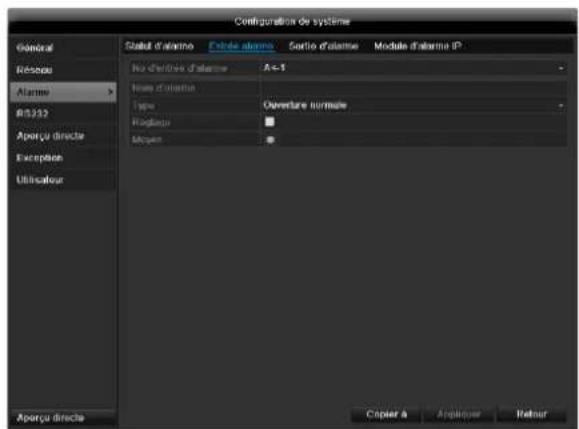

Alarme 281

Configuration d'Enregistrement 282

Configuration 282

Planning 282

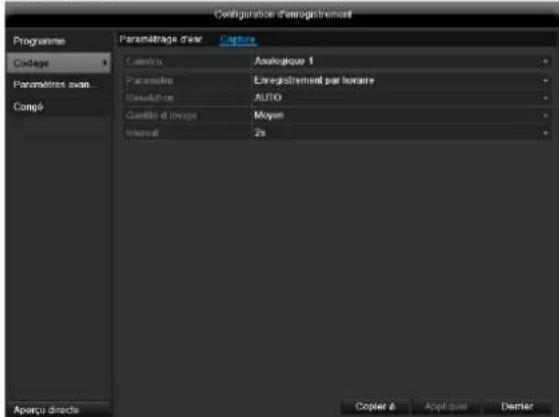

Codage 283

Autres paramètres (TVVR45021 uniquement) 284

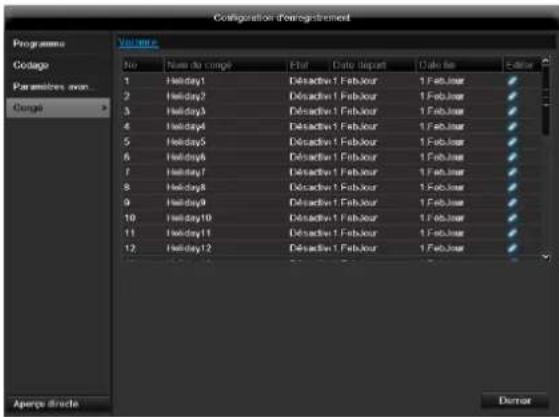

Vacances 284

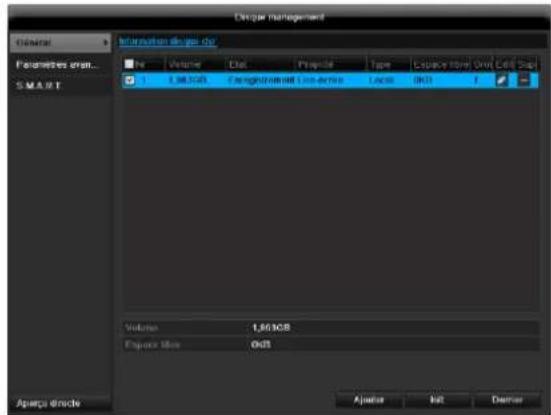

Moniteur du disque dur 285

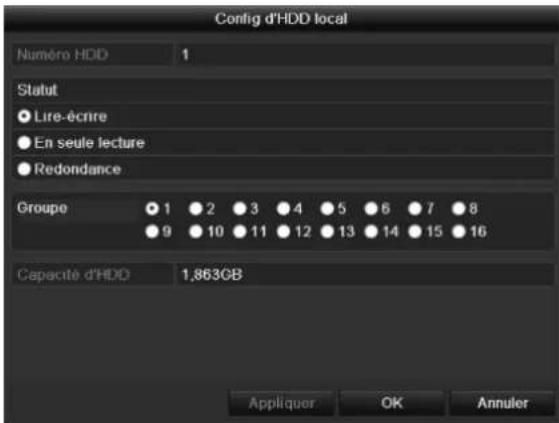

Paramètres d'administration du disque dur. 285

Configurations des disques durs des caméras 286

Vérification de l'état du disque dur 287

Configuration des alertes de disque dur 287

S.M.A.R.T. 287

Relecture 288

Enregistrement par heure 288

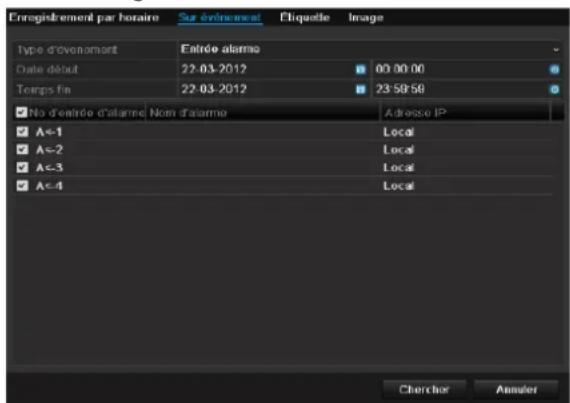

Sur événement 288

Reperage 288

Image 289

Maintenance 290

Info système 290

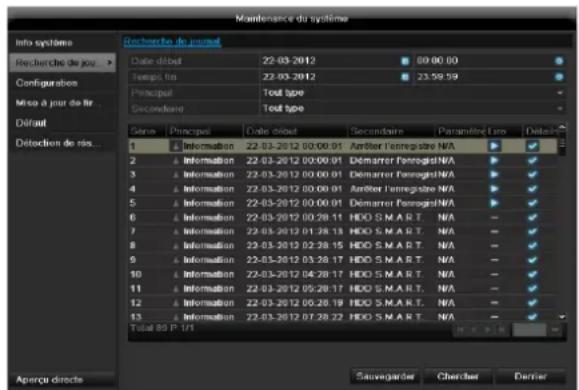

Recherche de journal 290

Configuration 291

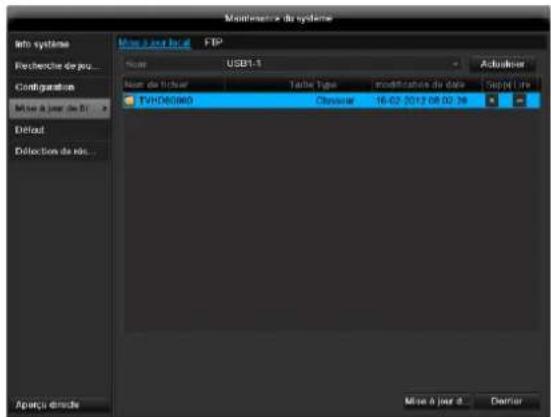

Mise à jour de firmware 292

Défaut. 292

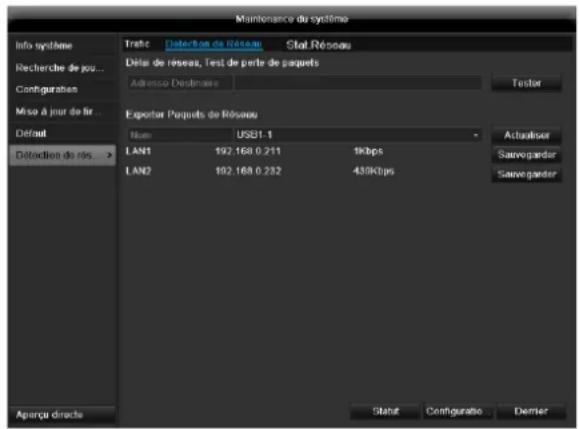

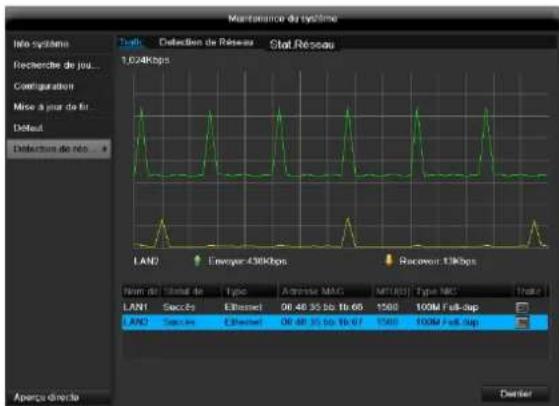

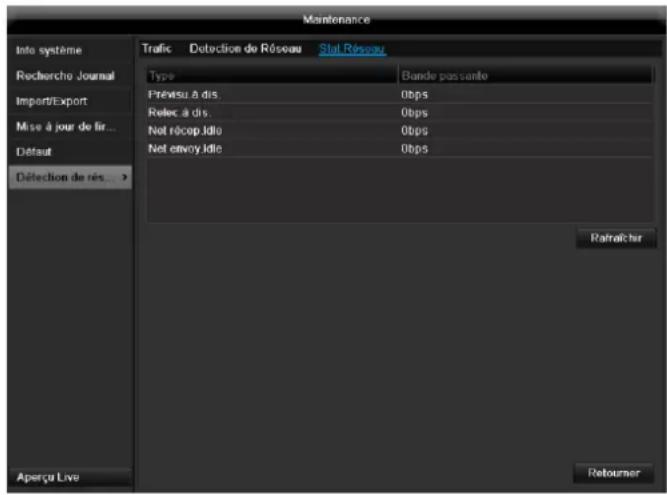

Réseau 292

Sauvegarder 294

Enregistrement par heure 294

Événement (type d'événement « Entrée alarme ») 295

Événement (type d'événement « Détection de mouvement ») 295

Manuel Management 296

Enregistrer 296

Capture continue 296

Alarme nouvelle 296

Dépannage 297

Entretien et nettoyage de l'appareil 297

Spécifications techniques 298

Capacité de mémoire HDD 299

Élimination des déchets 300

Remarque concernant la directive européenne sur les appareils électriques et électroniques 300

Remarques concernant la manipulation de piles 300

Remarque importante concernant l'élimination de piles 301

Remarque concernant la directive européenne RoHS 301

Glossaire 302

Termes techniques utilisés 302

Oeenvolgende directe beelden 220 Alarm 220 Oplossen van storingen 221 Recorder reinigen en onderhoden 221 Opmerking 221 Technische gegevens 222 HDD opslagcapaciteit 223 Overzicht van verbinding combinaties 223 Afvoeren 224 Verwijzing waar de EG-richtlijn voor oude elektrische- en elektronische apparatuur 224 Informatie over de omgang met batterijen 224 Belangrjke opmerking met betrekking tot het afvoeren van batterijen 225 EU-richtlijn 2002/95/EG (RoHS-richtlijn) 225 Glossarium 226 Gebruikevaktermen 226 Over de ingebouwde harde schijf 228 Vue d'ensemble de l'appareil 232 Commandedusysteme 233 Généralités 233 Dispositifs de commande sur l'appareil 233 Connecteurs au dos de l'appareil 234 Touches de commande sur la télécommande 236 Commande à la souris 236 Guide de démarrage rapide 252 Avant de commencer 252 Monjours du disque dur 252 Branchements 252 Configuration de l'appareil 252 Consignes de sécurité importantes 253 Explication des symboles 253 Utilisation appropriée 253 Généralités 253 Alimentation en courant 253 Surcharge/surtension 254 Cables 254 Lieu d'installation/Environnement 254 Télécommande 254 Maintenance et entretien 255 Accessoires 255 Mise en service 255 Enfants 255 Préface 256 Informations d'ordre général 256 Déballage 256 Contenu de la livraison 256 Clavier virtue 257 Demarrage de I'appareil 257 Arreter, verrouiller, redemarrer l'appareil 257 Indicateurs d'etat 258

Généralités 258

Indicateurs sur le moniteur 258

Assistant de paramétrage 259

Paramétrage du système 259

Paramétrage de l'administrateur 259

Date et heure. 259

Paramètres réseau 260

Gestion des disques durs 260

Configuration des caméras réseau 260

Enregistrement caméra. 261

Mode live 262

Vue d'ensemble 262

Symboles d'état 262

Menu contextuel en cas de commande à la souris 262

Barre de sélection sur l'image de la caméra. 263

Réglages 264

Configuration de la sortie H264

Restitution 265

Généralités 265

L'écran de visualisation 265

Commande via champ de contrôle 265

Clic-droit sur lecture en cours 266

Menu principal 267

Vue d'ensemble des menus 267

Description du menu. 267

Configuration de système 269

Aperçu 269

Général 269

Terminologie 270

Agencement d'un réseau 271

Configuration réseau 271

RS-232 276

Aperçu directe 276

Avertissement 277

Utilisateur 277

Camera 279

Camera 279

OSD 279

Image 279

PTZ 280

Mouvement 280

Alarme 281

Configuration d'enregistrement 282

Configuration 282

Planning 282

Codage 283

Autres paramètres (TVVR45021 uniquement) 284

Vacances 284

Moniteur du disque dur 285

Paramètres d'administration du disque dur. 285

Configurations des disques durs des caméras 286

Vérification de l'état du disque dur 287

Configuration des alertes de disque dur 287

S.M.A.R.T. 287

Relecture 288

Enregistrement par heure 288

Sur événement 288

Reperage 288

Image 289

Maintenance 290

Info système 290

Recherche de journal 290

Configuration 291

Mise à jour de firmware 292

Défaut. 292

Réseau 292

Sauvegarder 294

Enregistrement par heure 294

Événement (type d'événement « Entrée alarme ») 295

Événement (type d'événement « Détection de mouvement ») 295

Manuel Management 296

Enregistrer 296

Capture continue 296

Alarme nouvelle 296

Dépannage 297

Entretien et nettoyage de l'appareil 297

Spécifications techniques 298

Capacité de mémoire HDD 299

Élimination des déchets 300

Remarque concernant la directive européenne sur les appareils électriques et électroniques 300

Remarques concernant la manipulation de piles 300

Remarque importante concernant l'élimination de piles 301

Remarque concernant la directive européenne RoHS 301

Glossaire 302

Termes techniques utilisés 302

Vue d'ensemble de l'appareil 232

Commande du système 233

Généralités 233

Dispositifs de commande sur l'appareil 233

Connecteurs au dos de l'appareil 234

Touches de commande sur la télécommande 236

Commande à la souris 236

Guide de démarrage rapide 252

Avant de commencer 252

Moniteur du disque dur 252

Branchements 252

Configuration de l'appareil 252

Consignes de sécurité importantes 253

Explication des symboles 253

Utilisation appropriée 253

Généralités 253

Alimentation en courant 253

Lieu d'installation/Environnement 254

Télécommande 254

Maintenance et entretien 255

Accessoires 255

Mise en service 255

Enfants 255

Préface 256

Informations d'ordre général 256

Déballage 256

Contenu de la livraison 256

Clavier virtuel 257

Démarrage de l'appareil 257

Arrêter, verrouiller, redémarrer l'appareil 257

Indicateurs d'état 258

Généralités 258

Indicateurs sur le moniteur 258

Assistant de paramétrage 259

Paramétrage du système 259

Paramétrage de l'administrateur 259

Date et heure. 259

Paramètres réseau 260

Gestion des disques durs 260

Configuration des caméras réseau 260

Enregistrement appareil. 261

Mode live 262

Vue d'ensemble 262

Symboles d'état 262

Menu contextuel en cas de commande à la souris 262

Barre de sélection sur l'image de la caméra. 263

Réglages 264

Configuration de la sortie H264

Restitution 265

Généralités 265

L'écran de visualisation 265

Commande via champ de contrôle 265

Clic-droit sur lecture en cours 266

Menu principal 267

Vue d'ensemble des menus 267

Description du menu 267

Configuration du système 269

Apercu 269

Général 269

Terminologie 270

Agencement d'un réseau 271

Configuration réseau 271

RS-232 276

Aperçu directe 276

Avertissement 277

Utilisateur 277

Camera 279

Camera 279

OSD 279

Image 279

PTZ 280

Movement 280

Alarme 281

Configuration d'Enregistrement 282

Configuration 282

Planning 282

Codage 283

Autres paramètres (TVVR45021 uniquement) 284

Vacances 284

Moniteur du disque dur 285

Paramètres d'administration du disque dur. 285

Configurations des disques durs des caméras 286

Vérification de l'état du disque dur 287

Configuration des alertes de disque dur 287

S.M.A.R.T. 287

Relecture 288

Enregistrement par heure 288

Sur événement 288

Reperage 288

Image 289

Maintenance 290

Info système 290

Recherche de journal 290

Configuration 291

Mise à jour de firmware 292

Défaut. 292

Réseau 292

Sauvegarder 294

Enregistrement par heure 294

Événement (type d'événement « Entrée alarme ») 295

Événement (type d'événement « Détection de mouvement ») 295

Manuel Management 296

Enregistrer 296

Capture continue 296

Alarme nouvelle 296

Dépannage 297

Entretien et nettoyage de l'appareil 297

Spécifications techniques 298

Capacité de mémoire HDD 299

Élimination des déchets 300

Remarque concernant la directive européenne sur les appareils électriques et électroniques 300

Remarques concernant la manipulation de piles 300

Remarque importante concernant l'élimination de piles 301

Remarque concernant la directive européenne RoHS 301

Glossaire 302

Termes techniques utilisés 302

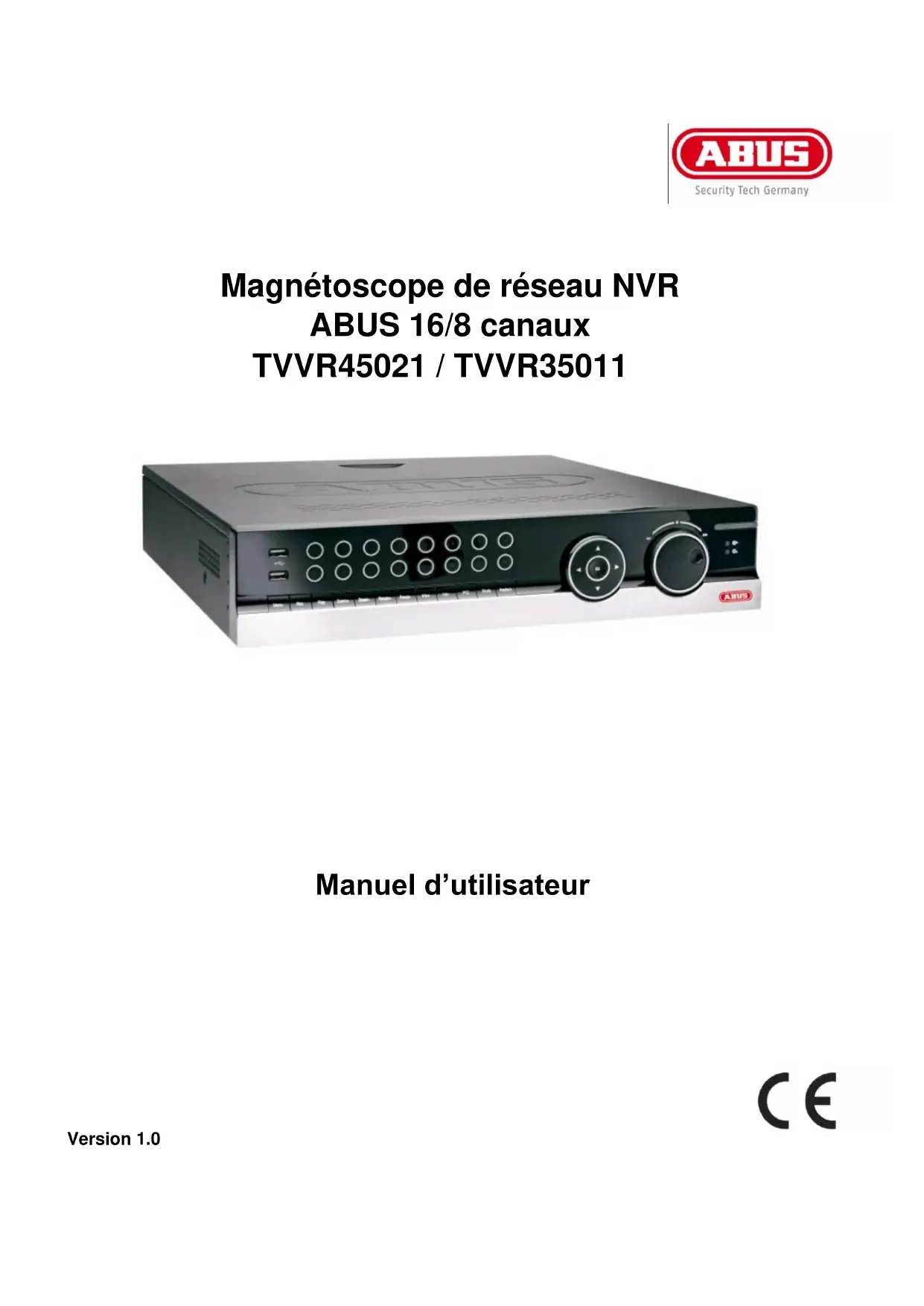

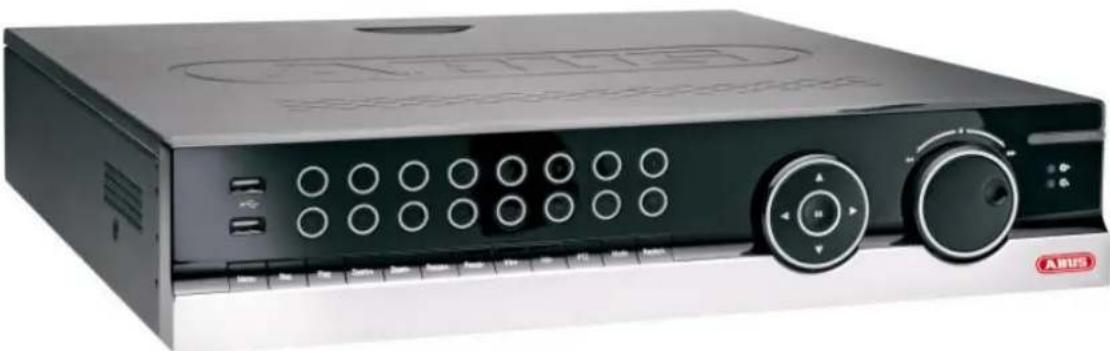

Magnétoscope de réseau nvrabus 16/8 canaux TVVR45021 / TVVR35011

Manuel d'utilisateur

Ce mode d'emploi apparait a ce produit.

Il contient des recommandations concernant sa mise en service et sa manutention.

Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile!

Vous trouverez le récapitulatif des indications du contenu dans la table des matières avec mention de la page correspondante.

Veuillez respecter les instructions du guide de démarrage rapide fourni séparément, ainsi que les remarques du CD, notamment dans la documentation concernant la 'commande par interface Internet' et par 'logiciel'.

Vous les trouvez sur Internet à l'adresse www.abus.com

Vue d'ensemble de l'appareil

Voir Commande du système p. 233.

Panneau avant

Panneau arrêt TVVR35011 Panneau arrêt TVVR45021

Généralités

Vous pouvez piloter l'appareil comme suit :

Dispositifs de commande sur le devant de l'appareil

Télécommande

Souris USB

Remarque

Voir la vue d'ensemble de l'appareil, p. 1.

N°	Désignation Fonction
1	Touches de commande de l'enregistreur : MENU : · Affichage du menu principal · Activation/désactivation du son des touches (appuyer pendant 5 secondes) REC : · Affichage du menu pour l'enregistrement ma-nuel PLAY : · Affichage du menu Visionnage ZOOM+ : · Agrandissement d'un fragment d'image en mode PTZ ZOOM- : · Réduction d'un fragment d'image en mode PTZ · Commutation sortie video en mode live : Mon-tueur - Spot Monitor ou Video Out - Video Spot Out FOCUS+ : · Mise au point en mode PTZ FOCUS- : · Mise au point en mode PTZ IRIS+ : · Ouverture de l'iris IRIS- : · Fermeture de l'iris en mode PTZ PTZ : · Activation de la commande PTZ MODE · Changement de mode d'affichage KEYLOCK · Verrouillage des touches de commande
2	Ports USB : pour appareils USB 2.0 externes (par ex. souris, disque dur externe ougraveur DVR)

N°	Désignation Fonction
3	Touches de sélection deamera 1, 2, 3, ... : Indication de l'etat de laamera : · s'allume en blanc : laamera est raccordée. · s'allume en bleu : laamera raccordée enregistr • ne s'allume pas : aucuneamera raccordée en mode live : · selection d'uneamera et affichage en mode plein écran
4	Croix de navigation : pendant le visionnage : · ▲, ▼ Réglage de la vitesse · ◆, ◆ Jour précédent/suivant en mode live : · selection du canal · dans les menus : · navigation Touche OK · Enfoncer pendant 5 secondes pourmettre l'appareil sous/hors tension · Confirmation de la sélection · Activation/désactivation case à cocher Pendant le visionnage : · PLAY/PAUSE Mode Single Play : · transfert d'un seul cadre
5	Jog-Shuttle : pendant le visionnage : · anneau extérieur (Shuttle Ring) pour avan- cement/retour rapide dans les menus : · l'anneau interieur déplace le curseur vers le haut/le bas · l'anneau extérieur déplace le curseur vers la gauche/la droite en mode live : · selection du canal
6	Voyant d'etat NVR : Indication de l'etat de l'appareil : · s'allume durablement en blanc : état du sys- tème OK · clignote en blanc : état du système OK, pa- ramètres d'enregistrement enregistrres, mode de surveillance activé · s'allume durablement en bleu : au moins uneamera est en train d'enregistrer · s'allume durablement en rouge : une main- tenance du système s'impose
7	Récepteur IR : pour la télécommande

Remarque

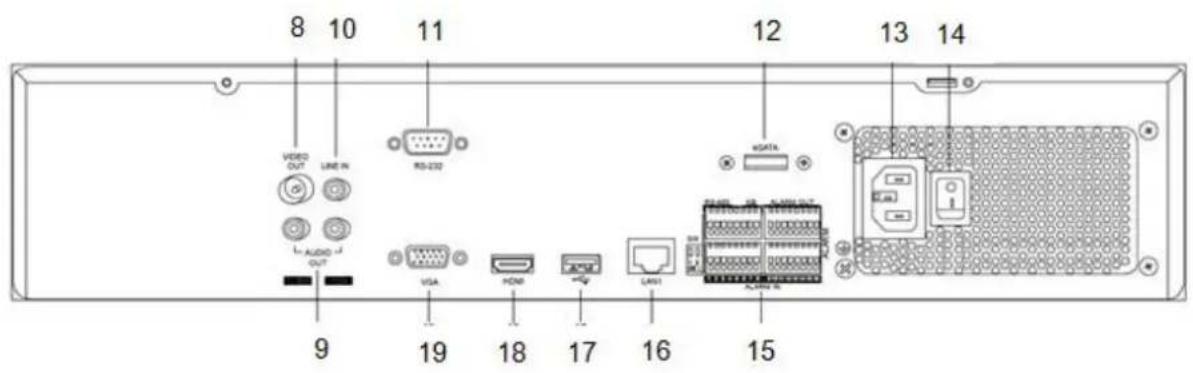

Voir la vue d'ensemble, p. 186.

N°	Désignation Fonction
8	VIDEO OUT: Sortie matériel BNC Connecteur BNC pour sortie matériel pour raccordement d'un moniteur en tant qu'alternative à la sortie VGA-/HDMI (n° 18 et 19)
9	AUDIO OUT: Sortie audio BNC (TVVR35011) Sortie audio Cinch (TVVR45021) (synchronisation avec la sortie matériel)
10	LINE IN: Sortie audio BNC (TVVR35011) Entrée audio Cinch (TVVR45021) (il n'y a pas d'enregistrement, seulement une transmission sur le réseau)
11	RS-232: Port série - touche non attribuée
12	eSATA connexion (TVVR45021 uniquement) Port série pour disque dur externe SATA
13	Raccordement au réseau: 100-240 V CA, 50-60 Hz (TVVR45021) 12 V CC, 3 A (TVVR35011)
14	Interrupteur de réseau
15	ALARM IN: Connecteur RS485 pour caméras PTZ 4/16 entrées d'alarme au maximum ALARM OUT: 2/4 sorties de reliais au maximum
16	LAN: Connecteur Ethernet-LAN
17	USB: Port USB
18	HDMI: Connecteur de moniteur HDMI
19	VGA: Connecteur de moniteur VGA (9 broches), si-gnal sortie matériel

Télécommande (TVAC40930)

Touches de commande sur la télécommande

i	Remarque Voir le schéma de la télécommande, p.189.
N°	Désignation Fonction
20	DEV: Attribution de l'ID de l'appareil à la télécom- mande
21	Touches alphanumériques: • Sélection de laamera (canal) en mode live • Saisie de lettres et de chiffres dans les champs
22	A: Changement de mode de saisie (majus- cules/minuscules, symboles, chiffres)
23	PLAY: Démarrer le visionnage
24	VOIP: • Touche non attribuée
25	PREV: Changement de mode d'affichage en mode live
26	Touches de navigation: pendant le visionnage: • ▲, ▼Réglage de la vitesse • ∠, ∠Jour précédent/suivant en mode live: • sélection de laamera (canal) • dans les menus: • navigation
27	ESC: • Touche non attribuée
28	touche non attribuée
29	touche non attribuée
30	Zoom + : agrandissement d'un fragment d'image en mode PTZ
31	F1: dans des listes • Sélection de toutes les options
32	Zoom - : réduction d'un fragment d'image en mode PTZ
33	F2: pour parcourir les onglets
34	IRIS- : en mode PTZ: • Fermeture de l'iris
35	Focus- : en mode PTZ: • réduction d'un fragment d'image en mode PTZ
36	IRIS+ : en mode PTZ: • ouverture de l'iris
37	Focus+ : en mode PTZ: • agrandissement d'un fragment d'image en mode PTZ

38	«II: Pause / Lecture arrière
39	■: Arrête la lecture
40	PTZ: Activer la commande PTZ
41	Touché Enter «II: • Confirmation de la seLECTION • Activation/désactivation case à cocher Pendant le visionnage: • PLAY/PAUSE Mode Single Play: • transfert d'un seul cadre
42	MENU: • Affichage du menu principal • Activation/désactivation du son des touches (appuyer pendant 5 secondes)
43	REC: Ouvrir/démarrer l'enregistrement manuel
44	INFO: • Activer un autre moniteur en mode live
45	EDIT: Fonction générale: • activation saisie de texte ; retardarrière dans des champs texte
46	POWER: Mise sous/hors tension (appuyer pendant 5 se- condes)

Commande à la souris

Remarque : La description mentionnée ci-dessous dans le manuel s'effectue à la souris. L'appareil peut être utilisé avec une souris USB. Raccordez la souris au port USB.

Touche	Fonction
gauche	Simple clic :Sélection dans un menu, activation d'un champ de saisie ou d'un ongletDouble clic :Changement du mode d'affichage Une image-Plusieurs images en mode live et visi-sionnage Cliquer et glisser :en mode PTZ : commande des caméras réglages des plages ou des zones d'alarme
droite	Simple clic :Affichage du menu contextuel
molette	en mode Live :affichage des images de la caméra précé-dente/suivanteDans les menus :faire défilier les menus

Systembedienung 4

Allgemeines 4

Vue d'ensemble de l'appareil 232

Commande du système 233

Généralités 233

Dispositifs de commande sur l'appareil 233

Connecteurs au dos de l'appareil 234

Touches de commande sur la télécommande 236

Commande à la souris 236

Guide de démarrage rapide 252

Avant de commencer 252

Moniteur du disque dur 252

Branchements 252

Configuration de l'appareil 252

Consignes de sécurité importantes 253

Explication des symboles 253

Utilisation appropriée 253

Généralités 253

Alimentation en courant 253

Lieu d'installation/Environnement 254

Télécommande 254

Maintenance et entretien 255

Accessoires 255

Mise en service 255

Enfants 255

Prelude 256

Informations d'ordre général 256

Déballage 256

Contenu de la livraison 256

Clavier virtuel 257

Démarrage de l'appareil 257

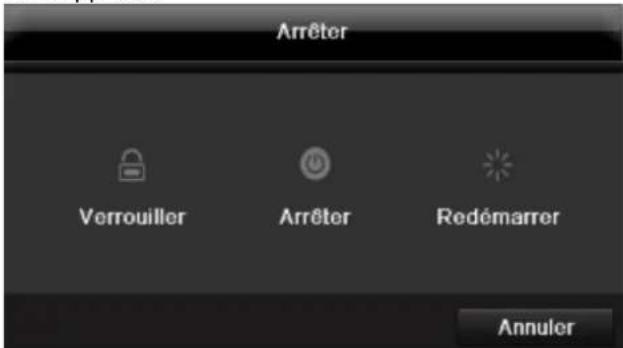

Arrêter, verrouiller, redémarrer l'appareil 257

Indicateurs d'état 258

Généralités 258

Indicateurs sur le moniteur 258

Assistant de paramétrage 259

Paramétrage du système 259

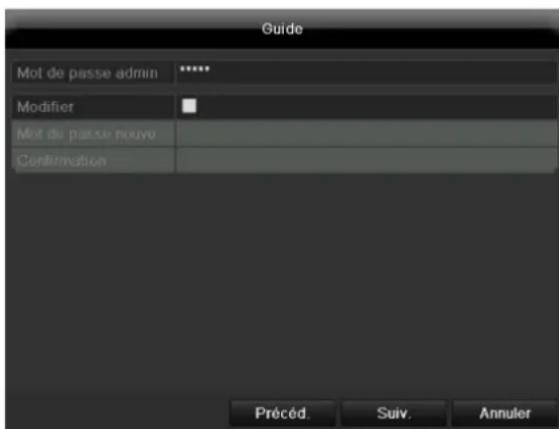

Paramétrage de l'administrateur 259

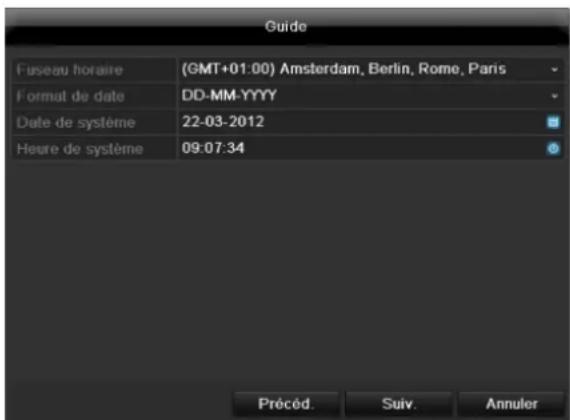

Date et heure. 259

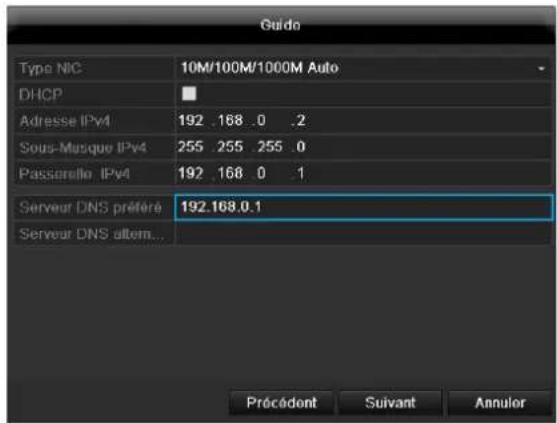

Paramètres réseau 260

Gestion des disques durs 260

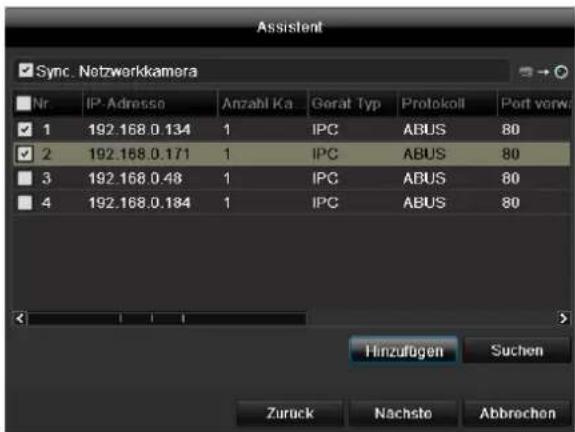

Configuration des caméras réseau 260

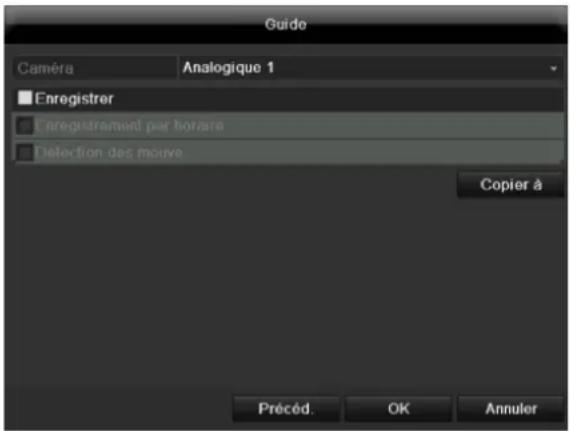

Enregistrement caméra. 261

Mode live 262

Vue d'ensemble 262

Symboles d'état 262

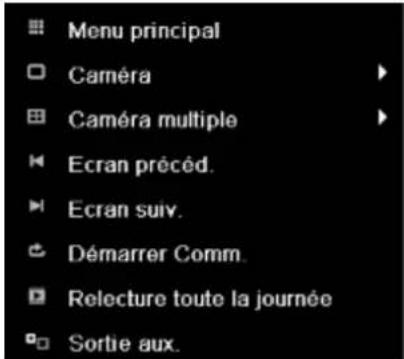

Menu contextuel en cas de commande à la souris 262

Barre de sélection sur l'image de la caméra. 263

Réglages 264

Configuration de la sortie H264

Restitution 265

Généralités 265

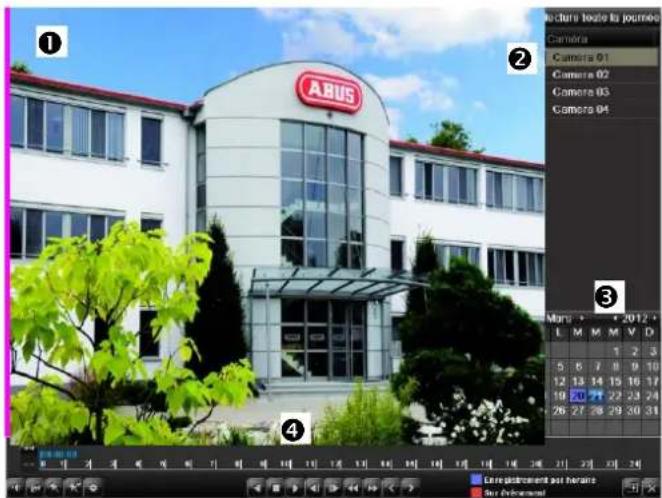

L'écran de visualisation 265

Commande via champ de contrôle 265

Clic-droit sur lecture en cours 266

Menu principal 267

Vue d'ensemble des menus 267

Description du menu. 267

Configuration de système 269

Aperçu 269

Général 269

Terminologie 270

Agencement d'un réseau 271

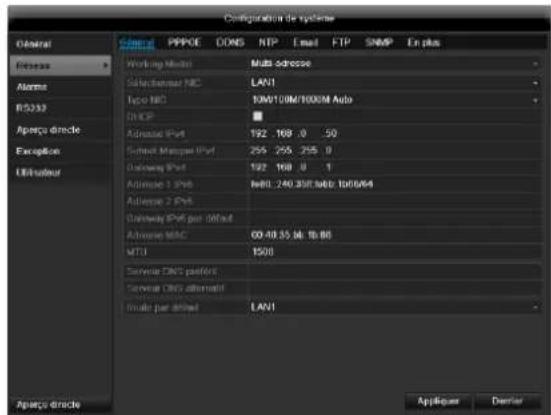

Configuration réseau 271

RS-232 276

Aperçu directe 276

Avertissement 277

Utilisateur 277

Camera 279

Camera 279

OSD 279

Image 279

PTZ 280

Mouvement 280

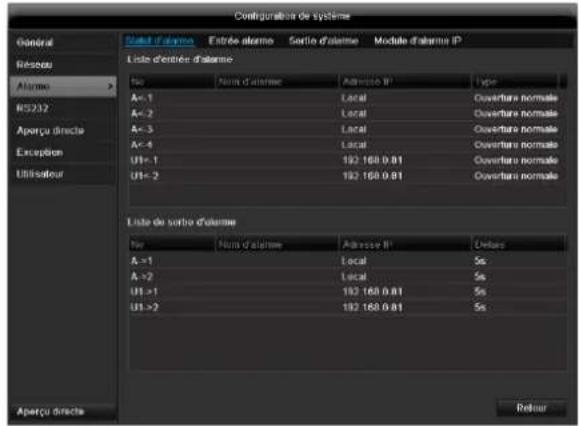

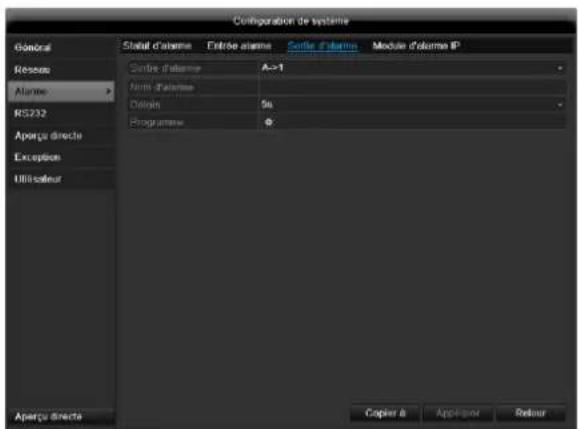

Alarme 281

Configuration d'enregistrement 282

Configuration 282

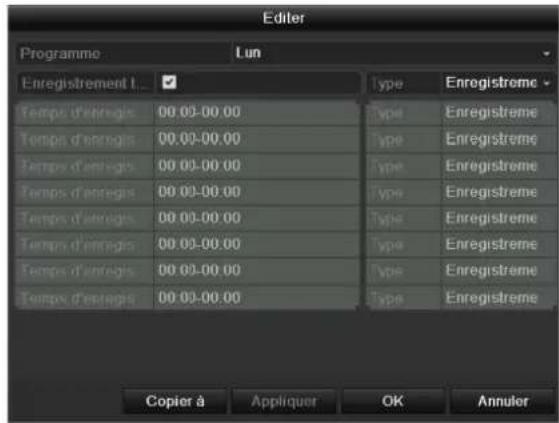

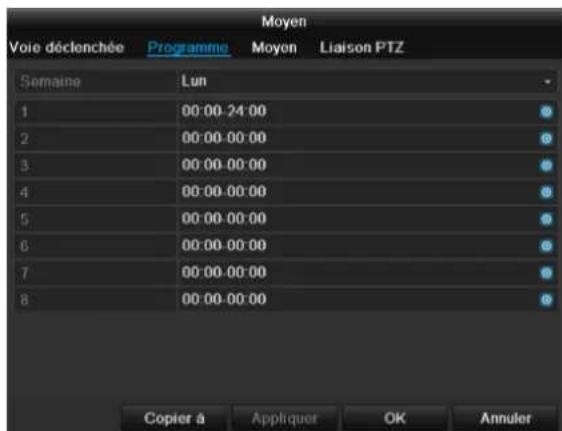

Planning 282

Codage 283

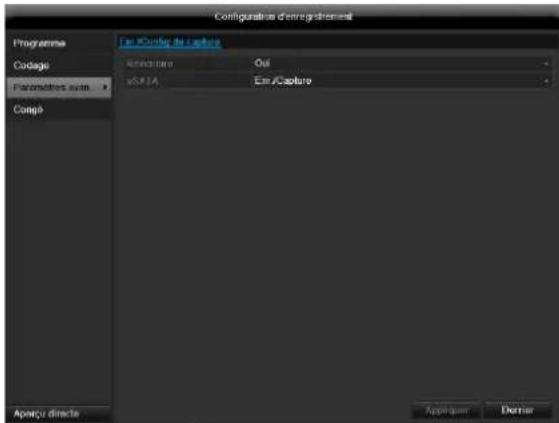

Autres paramètres (TVVR45021 uniquement) 284

Vacances 284

Moniteur du disque dur 285

Paramètres d'administration du disque dur. 285

Configurations des disques durs des caméras 286

Vérification de l'état du disque dur 287

Configuration des alertes de disque dur 287

S.M.A.R.T. 287

Relecture 288

Enregistrement par heure 288

Sur événement 288

Reperage 288

Image 289

Maintenance 290

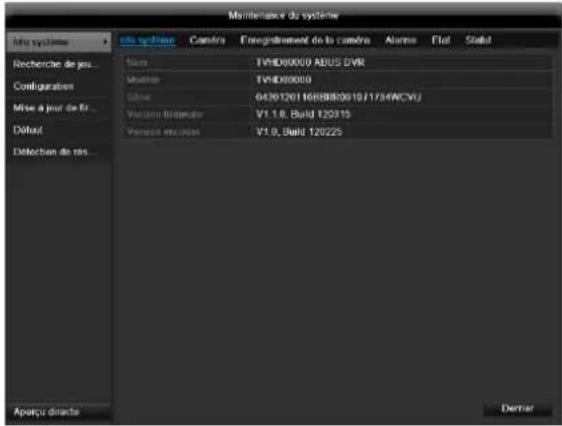

Info système 290

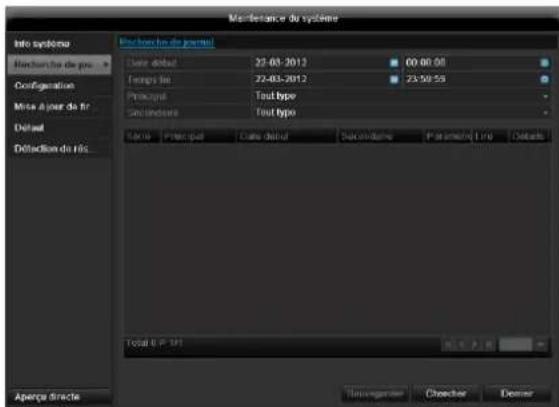

Recherche de journal 290

Configuration 291

Mise à jour de firmware 292

Defaut. 292

Réseau 292

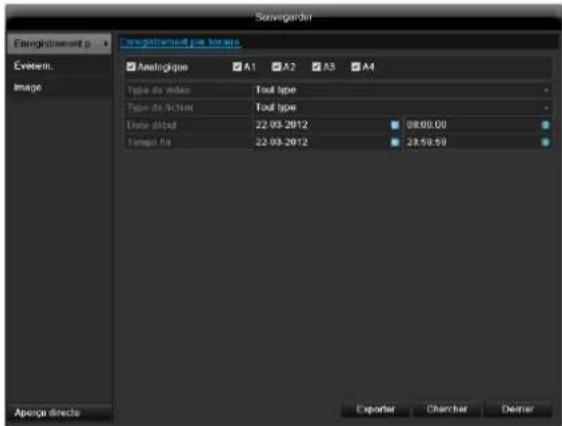

Sauvegarder 294

Enregistrement par heure 294

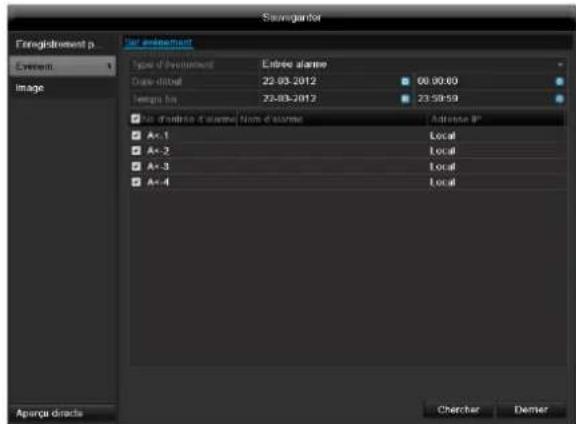

Événement (type d'événement « Entrée alarme ») 295

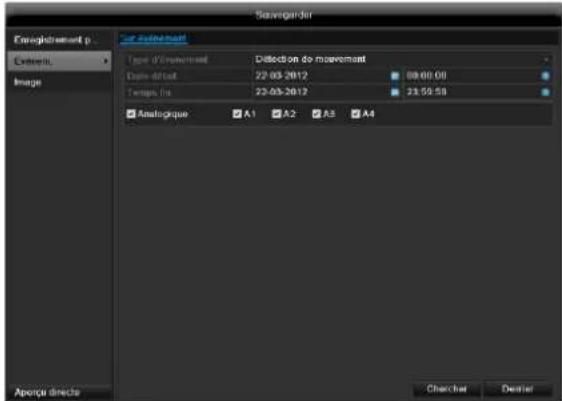

Événement (type d'événement « Détection de mouvement ») 295

Manuel Management 296

Enregistrer 296

Capture continue 296

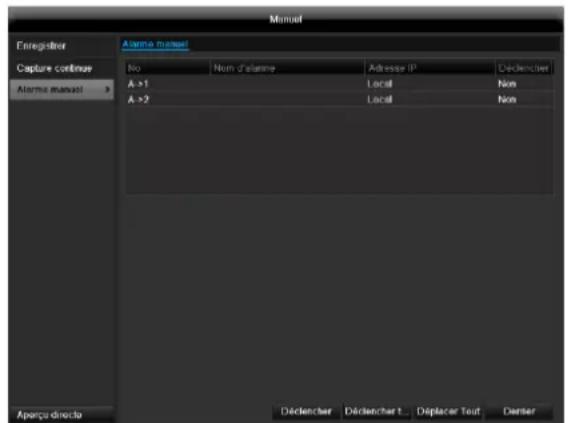

Alarme manuel 296

Dépannage 297

Entretien et nettoyage de l'appareil 297

Capacité de mémoire HDD 299

Élimination des déchets 300

Remarque concernant la directive européenne sur les appareils électriques et électroniques 300

Remarques concernant la manipulation de piles 300

Remarque importante concernant l'élimination de piles 301

Remarque concernant la directive européenne RoHS 301

Glossaire 302

Termes techniques utilisés 302

Avant de commencer

Les préparations suivantes sont indispensables :

1. Respectez les consignes générales, les consignes de sécurité et les instructions d'installation et de connexion, voir p. 233.
2. Vérifiez le contenu et l'état des pièces dans l'emballage.
3. Introduisez les piles dans la télécommande.

Remarque

Suivez les instructions du guide de démarrage rapide fourni séparément.

Avertissement

Mettez l'appareil hors tension et débranchez-le du secteur !

Prévoyez une mise à la terre afin d’éviter les décharges d’électricité statique.

1. Installez un ou plusieurs disques durs (voir le guide de démarrage rapide fourni séparation).
2. Raccordez le câble data rouge à la carte mère (petite fiche).
3. Raccordez le câble d'alimentation (grande fiche, 5 broches).
4. Vérifiez tous les raccordements.
5. Fermez le boîtier.

Remarque

Respectez le rayon minimal lors de la pose des câbles! Ne pas plier les câbles!

1. Connectez toutes les caméras au réseau
2. Raccordez les capteurs aux sorties d'alarme.
3. Raccordez le moniteur aux connecteurs HDMI/VGA ou BNC.
4. Raccordez la souris au port USB.
5. Branchez l'appareil sur le secteur.
6. Mettez l'appareil sous tension à l'aide de l'interrupteur POWER situé sur le panneau arrière. Le voyant d'état du DVR situé sur le panneau avant s'allume.

Remarque

Suivez les instructions du guide de démarrage rapide fourni séparément.

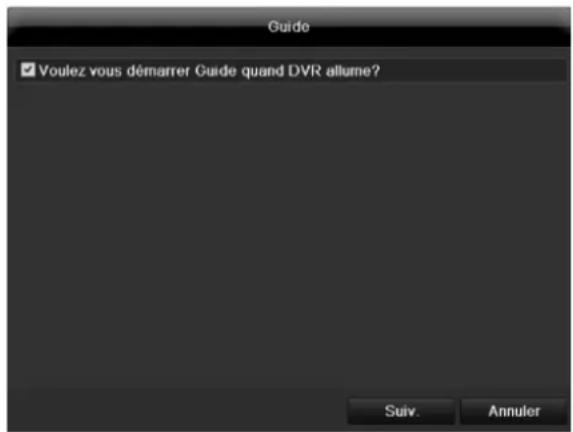

• Exécutez les étapes de l'assistant d'installation, voir p. 259.

Les paramètres suivants sont configurés successivement :

• Langue de l'interface utilisateur
• Administrateurs
• Paramètres généraux (date, heures...)
• Gestion du disque dur (initialisation, etc.)
• Paramètres d'enregistrement Paramètres réseau

Remarque

Tout changement ultérieur de la date ou de l'heure peut entraîner une perte de données!

• Voir la vue d'ensemble des menus, p. 267, ainsi que les remarques et explications concernant les commandes principales du système, p. 233.

Consultez les explications concernant :

Mode live	p. 262
Généralités	p. 265
PTZ	p. 280
Sauvegarde des données	p. 290
Elimination des déchets	p. 300

Explication des symboles

Les symboles suivants sont utilisés dans le manuel et sur l'appareil :

Symbole	Mot clé	Signification
	Avertissement	Risque de blessures ou dan-ger pour la santé.
	Avertissement	Risque de blessures ou dan-ger pour la santé à cause du voljours.
	Important	Avis de sécurité : risque d'endommagement de l'appareil/des accessoires.
	Remarque	Informations importantes.

Les symboles suivants sont utilisés dans le texte :

	Signification
1. ...	Ordre fixe des étapes à exécuter dans le texte
2. ...
• ...	Éléments énumérés dans un ordre aléatoire dans le texte ou l'advertisement
• ...

Utilisation appropriée

Utilisez l'appareil uniquement à des fins auxquelles il a été conçu et fabriqué ! Toute autre utilisation est considérée comme non appropriée !

Cet appareil ne peut être utilisé qu'aux fins suivantes : Cet enregistreur HD-SDI est destiné à la surveillance d'objets, en combinaison avec des sources de signal vidéo (caméras HD-SDI) et des dispositifs d'affichage vidéo (moniteurs CRT ou TFT).

Remarque

L'enregistrement de données est soumis à des directives nationales en matière de protection de la vie privée.

Signalez l'existence de ces directives à vos clients lors de l'installation.

Généralités

Avant la mise en service de l'appareil, nous vous conseillons de lire attentivement les consignes suivantes et de tenir compte des avertissements, même si vous avez l'habitude d'utiliser des appareils électroniques.

Avertissement

Tout dommage résultant du non-respect de ce mode d'emploi n'est pas couvert par la garantie.

Nous déclinons toute responsabilité quant aux dommages indirects.

Avertissement

Nous déclinons toute responsabilité quant aux dommages corporels et/ou matériels resulting d'une fausse manipulation ou du non-respect des avis de sécurité.

La garantie n'est pas valable dans de tels cas!

Veuillez conserver soigneusement ce manuel afin de pouvoir le consulter ultérieurement.

Lorsque vous vendez ou donnez cet appareil, vous devez impérativement remettre ce manuel au nouveau propriétaire.

Cet appareil a été fabriqué conformément aux normes de sécurité internationales.

Alimentation en courant

N'utilisez cet appareil qu'après l'avoir branché sur une source de courant dont le voltage correspond à la tension indiquée sur la plaque signalétique.

Si vous n'êtes pas sûr des caractéristiques de votre réseau électrique, vous devez vous adresser à votre fournisseur.

Avertissement

Prenez des précautions contre les pertes de données!

Utilisez toujours l'appareil avec un système d'alimentation en courant sans interruptions et un parafoudre.

Débranchez l'appareil du secteur avant d'entreprandre des travaux d'installation ou de maintenance.

L'interrupteur de cet appareil ne permet pas de déconnecter entièrement l'appareil du réseau électrique.

Pour déconnecter entièrement l'appareil du réseau, vous devez retirer la fiche de la prise de courant. C'est pourquoi l'appareil doit toujours être installé de façon à ce qu'un accès direct à la prise de courant soit assuré et que la fiche puisse être retirée de la prise de courant en cas d'urgence.

Afin d'éviter tout risque d'incendie, l'appareil doit être débranché du secteur en cas de non-utilisation prolongée de l'appareil. Débranchez l'appareil du secteur avant une tempête ou un orage accompagné d'éclairs. Vous pouvez aussi brancher l'appareil sur un système d'alimentation sans interruption équipé d'un parafoudre.

Avertissement

N'ouvrez jamais le boîtier de l'appareil! Il y a des risques d'électrocution! S'il est nécessaire d'ouvrir l'appareil, adressez-vous à une personne qualifiée ou à votre installateur.

Le montage ou le remplacement d'un disque dur doit être effectué par du personnel formé ou votre installateur.

Avertissement

Tout montage ou toute modification de l'appareil par des personnes non qualifiées entraîne l'annulation de la garantie. Nous vous conseillons de confier le montage d'un disque dur à un installateur. Tout montage incorrect du disque dur entraîne l'annulation de la garantie.

Évitez la surcharge des prises secteur, des rallonges et des adaptateurs, car elle peut provoquer un incendie ou une décharge électrique.

Utilisez un parafoudre afin d'éviter les endommagements par des surtensions (par exemple, pendant un orage).

Saisissez tous les câbles par leur fiche et ne tirez pas sur le câble même.

Ne touchez jamais un câble avec les mains mouillées, car cela peut provoquer un court-circuit ou une décharge électrique.

Ne posez pas l'appareil, des meubles ou d'autres objets lourds sur le cable et veillez à ne pas plier celui-ci, en particulier à proximité de la fiche ou du connecteur.

Ne faites jamais de nœud dans un câble et ne le liez pas ensemble avec un autre câble.

Posez tous les câbles de façon à ce que personne ne puisse marcher dessus ou soit gêné.

Un câble électrique endommagé peut provoquer un incendie ou une décharge. Vérifiez le câble de temps en temps.

Ne modifiez ou ne tralicez pas le câble électrique ou la fiche.

N'utilisez pas d'adaptateurs ou de rallonges non conformes aux normes de sécurité en vigueur et évitez toute intervention sur les câbles électriques et les câbles réseau.

Lieu d'installation/environnement

Installez l'appareil sur une surface immobile et plane et ne posez pas d'objets lourds sur l'appareil.

L'appareil n'est pas conçu pour fonctionner dans des pièces chaudes et humides (par exemple, des salles de bains) ou des endroits poussiéreux.

Température et humidité de fonctionnement : de -10 °C à 55 °C, humidité relative : 85 % au maximum. L'appareil doit être utilisé dans un climat tempéré.

Veillez à ce que:

une ventilation suffisante soit toujours assurée (n'installez pas l'appareil dans des casiers, sur un tapis écais, sur un lit ou dans des endroits où les orifices de ventilation sont couverts et laissez toujours une distance de 10 cm tout autour);

L'appareil ne soit pas exposé à des sources de chaleur (par exemple, des appareils de chauffage);

L'appareil ne soit pas exposé aux rayons de soleil directs ou à une lumière artificielle intense;

L'appareil ne se trouve pas à proximité d'un champ magnétique (par exemple, des haut-parleurs);

il n'y ait pas de sources d'incendie (par exemple, des bougies) sur ou à proximité de l'appareil;

l'appareil ne soit pas exposé aux éclaboussures, aux écoulements d'eau et aux liquides agressifs;

l'appareil ne soit pas utilisé à proximité d'un récipient rempli d'eau, car il ne doit jamais être immergé (ne posez pas de récipients remplis de liquides, par exemple des vases ou des tasses, sur ou à proximité de l'appareil); aucun objet étranger ne pénétre dans l'appareil;

L'appareil ne soit pas exposé à d'importantes variations de température, car cela peut entraîner des condensations et des courts-circuits;

L'appareil ne soit pas exposé à des chocs et des vibrations fortes.

Télécommande

Lorsque l'appareil n'est pas utilisé pendant une longue période, vous devez enlever les piles, car celles-ci peuvent fuir et endommager l'appareil.

Maintenance et entretien

La maintenance est nécessaire lorsque l'appareil est endommagé, par exemple lorsque la fiche de contact, le câble électrique ou le boîtier est endommagé, lorsque des liquides ou des objets pénètrent dans l'appareil, lorsque l'appareil a été exposé à la pluie ou l'humidité ou lorsqu'il ne fonctionne pas correctement ou est tombé par terre.

Débranchez l'appareil du secteur avant toute opération de maintenance (par exemple, un nettoyage) !

Si vous constatez un dégagement de fumée ou des odeurs ou des bruits inhabituels, mettez l'appareil immédiatement hors tension et retirez la fiche de la prise de courant. Dans ce cas, l'appareil ne peut plus être utilisé avant qu'il soit examiné par un professionnel.

Confiez tous les travaux de maintenance à des personnes qualifiées.

N'ouvrez jamais le boîtier de l'appareil ou des accessoires. Toute ouverture du boîtier entraîne un danger de mort par électrocution.

Nettoyez l'appareil et la télécommande à l'aide d'un chiffon humide.

N'utilisez pas de solvants, d'alcools, de dilutions, etc. car ceux-ci peuvent endommager la surface de l'appareil.

N'utilisez aucune des substances suivantes :

eau salée, insecticide, solvant acide ou chloré (chlorure d'ammonium), poudre à récurer.

Frottez légèrement avec un chiffon en coton sur la surface, jusqu'à ce que celle-ci soit entièrement sèche.

Avertissement

L'appareil fonctionne avec une tension dangereuse. C'est pourquoi l'appareil ne peut être ouvert que par des professionnels autorisés. Tous travaux de maintenance et de réparation doivent être effectués par des entreprises agréées. Les réparations mal effectuées peuvent mettre l'utilisateur du l'appareil en danger de mort.

Accessoires

Raccordez uniquement des appareils recommandés. Si non, vous risquez de créer des situations dangereuses ou d'endommager l'appareil.

Mise en service

Respectez toutes les consignes de sécurité et d'utilisation avant la première mise en service!

N'ouvre le boîtier que pour monter le disque dur.

Avertissement

Lors d'une installation dans un système de vidéo-surveillance existant, vous devez vérifier que tous les appareils sont débranchés du secteur et du circuit à basse tension!

Avertissement

En cas de doute, confiez le jour, l'installation et le câblage à un professionnel.

Tout travail mal effectué, ou effectué par des amateurs, sur le réseau ou les installations électriques met non seulement vous-même en danger, mais aussi votre entourage.

Câblez les installations de façon à ce que le réseau électrique et le circuit à basse tension soient toujours séparés et ne se rejoignent nulle part ou puissent être connectés suite à une panne.

Enfants

Ne laissez jamais des appareils électriques entre les mains d'un enfant! Ne laissez jamais des enfants utilisent des appareils électriques sans surveillance. Les enfants sont incapables d'identifier correctement les dangers.

L'ingestion de petits objets peut mettre leur vie en danger.

Conservez les piles et les accumulateurs hors de portée de jeunes enfants. Consultez un médecin en cas d'ingestion d'une pile ou d'un accumulateur.

Rangez les emballages en lieu sûr. Il y a des risques d'étouffement!

Cet appareil ne doit pas être mis entre les mains d'un enfant. Des pièces générées d'un ressort peuvent rebondir lors d'une mauvaise utilisation et provoquer des blessures (par exemple, aux yeux) chez un enfant.

Préface

Nous vous remercions de l'achat de ce produit.

Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. La conformité de ce produit a été provue. Les déclarations et documents correspondants ont été déposés chez le fabricant (www.abus.com).

Nous vous invitons à lire attentivement les présentes instructions pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assuré.

Avant de mettre le produit en service, nous vous sensengions de lire entièrement le manuel d'utilisation et de respecter toutes consignes de sécurité et d'utilisation.

Tous les noms de société et désignations de produit sont des marques de leurs propriétaires respectifs. Tous droits réservés.

Pour de plus amples renseignements, adressez-vous à votre installateur ou partenaire spécialiste!

Clause de non-responsabilité

Ce mode d'emploi a été établi avec le plus grand soin. Si vous constatez encore des omissions ou des inexactitudes, veuillez-nous en informer à l'adresse mentionnée au verso du manuel. ABUS Security-Center GmbH n'est pas responsable d'erreurs techniques et typographiques et se réserve le droit d'effectuer à tout moment et sans préavis des modifications au produit et aux modes d'emploi. ABUS Security-Center n'est pas responsable des dommages directs et indirects liés à l'équipement, les performances et l'utilisation de ce produit. Aucune garantie n'est accordée quant au contenu de ce document.

Informations d'ordre général

Pour utiliser correctement cet appareil, vous devez lire attentivement ce manuel d'utilisateur et le conserver afin de pouvoir le consulter ultérieurement.

Ce manuel contient des instructions concernant l'utilisation et la maintenance de l'enregistreur. Confiez toute réparation de cet appareil à une entreprise/agréée.

Déballage

Manipulez l'appareil avec le plus grand soin lors du déballage.

Les emballages et les moyens d'emballage sont recyclables et ne doivent pas être jetés.

Nous vous conseillons :

déposer les papiers, les cartons, les cartons ondulés et les emballages en plastique dans les conteneurs prévus à cet effet.

Si ceux-ci ne sont pas encore disponibles dans votre région, vous pouvez jeter ces articles d'emballage avec les ordures ménagères.

Au cas où l'emballage d'origine serait endommagé, vérifiez tout d'abord l'état de l'appareil. Si vous constatez des dégâts à l'appareil, renvoyez-le dans son emballage et contactez le fabricant.

Contenu de la livraison

NVR 16 canaux/8 canaux ABUS Cable d'alimentation secteur (EU / UK / AUS) Cable SATA et vis pour l'HDD - Support et vis pour les racks du serveur - Logiciel sur CD - Manuel d'utilisateur (sur CD ou ci-joint) - Installateur rapide (sur CD ou ci-joint) - Bornes de raccordement Adaptateur BNC/RCA (TVVR35011 uniquely)

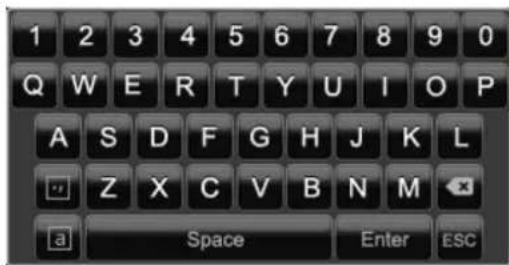

Clavier virtuel

Lorsque vous cliquez avec la souris sur un champ texte, un clavier virtuel apparaît à l'écran :

Le clavier virtuel suivant s'affiche lorsque des chiffres sont saisis :

Les touches ont la même fonction que celles d'un clavier d'ordinateur.

Pour saisir un caractère, il suffit de cliquer dessus à l'aide du bouton gauche de la souris.

Cliquez sur Enter pour terminer la saisie.

• Cliquez sur pour effacer le caractère devant le curseur.

Cliquez sur le A encadré pour passer des majuscules aux minuscules et vice-versa. La sélection active est indiquée au-dessus du clavier.

Cliquez sur ESC pour interrompre une saisie ou pour quitter le champ.

Attention

Branchez l'appareil uniquement sur un réseau électrique dont la tension correspond à celle qui est indiquée sur la plaque signalétique!

Utilisez un système d'alimentation en courant sans interruptions par mesure de sécurité.

Lorsque l'appareil est branché sur le secteur et mis sous tension à l'aide de l'interrupteur situé au dos, le voyant d'état DVR s'allume.

1. L'appareil effectue un autotest pendant le démarrage.
2. Pour finir, l'assistant de paramétrage s'affiche. Quittez-le pour accéder au mode live.

Arrête, verrouiller, redémarrer l'appareil

Cliquez dans le menu principal sur Arrêter. L'écran suivant apparait.

1. Pour permettre l'appareil hors tension, sélectionnez l'option Arrêter et confirmez en cliquant sur Oui. L'appareil s'éteint.
2. N'appuyez sur aucune touche pendant la mise hors tension de l'appareil!
3. Pour verrouiller le système, cliquez sur l'icône Verrouiller à pour accéder aux menus.
4. Cliquez sur l'icone Redémarrer à droite pour redémarrer. L'appareil redémarre.

Mise sous tension de l'appareil

Appuyez pendant 5 secondes sur la touche OK pour remettre l'appareil sous tension.

Généralités

Les indicateurs d'état suivants vous informent sur l'état de fonctionnement :

voyants sur le devant de l'appareil

signaux sonores,

icônes (pictogrammes) sur le moniteur.

Remarque

Suivez les instructions du guide de démarrage rapide fourni séparément.

Voyant d'état DVR

Etat	Fonction
s'allume durablement en blanc	état du système OK
clignote en blanc	état du système OK, paramètres d'enregistrement enregistrés, mode de surveillance activé
s'allume durablement en bleu	au moins uneamera est en train d'enregistrer
s'allume durablement en rouge	une maintenance du système s'impose

Voyant d'état touches de sélection de caméra

Etat	Fonction
Eteint	aucune caméra raccordée
s'allume durablement en blanc	caméra raccordée
s'allume durablement en bleu	la caméra enregistrire

Indicateurs sur le moniteur

L'appareil affiche la date, l'heure et le nom de la caméra et vous informe si un enregistrement est en cours.

• Enregistrement en continu : « R bleu »
• Alarme / MD&Alarme / MD|Alarme Enregistrement: « R rouge »
• Enregistrement suite à une détection de mouvement : « R jaune »

Paramétrage du système

L'assistant de paramétrage vous aide à effectuer les réglages indispensables du système. Le DVR sera alors configuré pour l'enregistrement et la surveillance.

Remarque

Vous trouvez tous les réglages dans le menu Appareil. Voir le menu principal, p.267.

Le choix de la langue apparait à l'écran après la première mise sous tension :

1. Cliquez dans le champ et sélectionnez votre langue dans la liste. Cliquez ensuite sur Suivant. La question suivante s'affiche :

Cliquez sur Suivant pour démarrer l'assistant.

Remarque

Une fois le système paramétré, vous pouvez désactiver la case à cocher. La petite coche disparaît et l'assistant ne démarrera plus automatiquement.

Avertissement

Notez bien le mot de passe Administrateur. Mot de passe préprogrammé:

12345.

1. Cliquez dans le champ et saisissez le mot de passe administrateur.
2. Pour saisir un nouveau mot de passe, activez la case à cocher devant Modifier.
3. Saissez le nouveau mot de passe et confirmez en le saisissant à nouveau dans le champ suivant.
4. Cliquez sur Suivant.

Date / temps

1. Entre la date et l'heure système.
2. Terminez le paramétrage en cliquant sur Suivant.

Remarque

Demandez à votre administrateur de réseau si vous pouvez sélectionner DHCP ou l'adresse IP en définissant manuellement les autres paramètres.

1. DHCP actif : si DHCP a été choisi sur le routeur du réseau, vous pouvez activer la case à cocher DHCP. Tous les paramètres réseau seront alors automatiquement définis.

DHCP non actif : saisissez les données manuellement (adresse IP, masque de sous-réseau et Gateway standard = adresse IP du routeur). Vous pouvez également saisir l'adresse du serveur DNS requis pour l'envoi du mail.

1. Voici un exemple typique d'adresses :

Adresse IPv4: 192.168.0.50

Masque de sous-réseau IPv4 : 255.255.255.0

IPv4 Gateway standard: 192.168.0.1

DNS primaire : 192.168.0.1

Remarque

En cas d'accès à distance via Internet, l'appareil doit disposer d'une adresse réseau fixe.

Gestion des disques durs

1. Pour configurer un nouveau disque dur, cochez la case avec un clic gauche puis cliquez sur Init.

Avertissement

Toutes les données existantes seront supprimées!

1. Répondez par l'affirmative à la question concernant la sécurité en cliquant sur OK. Le disque dur est alors paramétré pour être utilisé. La progression s'affiche sur la barre d'état.
2. Terminez le paramétrage en cliquant sur Suivant.

Configuration de caméras réseau

1. Cliquez sur Recherche pour configurer les caméras réseau.
2. Une vue d'ensemble de toutes les caméras réseau trouvées apparait.
3. Activez la case en cliquant à gauche pour sélectionner les caméras réseau; ajoutez-les ensuite.
4. Cliquez sur Suivant.

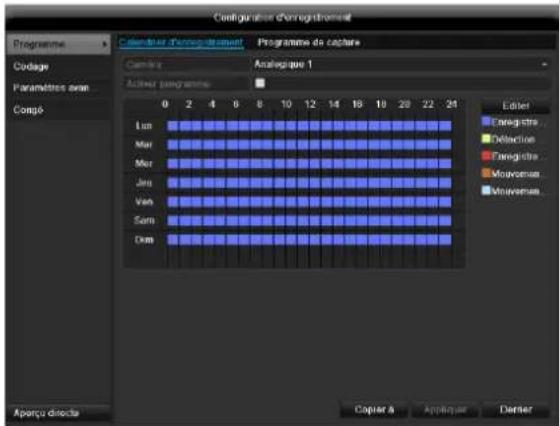

Enregistrement appareil

1. Sélectionnez la caméra souhaitée pour l'enregistrement dans l'option correspondante.
2. Cochez la case « Enregistrer »
3. Sélectionnez le type d'enregistrement. Vous avez le choix entre « Enregistrement par heure » et « Détection de mouvement ». Activez la détection interne de mouvement de la caméra pour permettre un enregistrement.
4. Appuyez sur Copier à, pour appliquer ces paramètres à d'autres caméras. Pour cela, sélectionnez les caméras dans la fenêtre qui vient de s'ouvrir. Cochez la case correspondante en cliquant dessus.
5. Validez la configuration et fermez l'assistant de configuration en cliquant sur OK.

Vue d'ensemble

Le mode live est automatiquement sélectionné à la mise sous tension de l'appareil.

En appuyant plusieurs fois sur la touche Menu, vous obtenez également le mode live.

Les menus se trouvent dans l'entête.

• Menu
• Lecture et
• PTZ.

Le menu contextuel des modes d'affichage se trouve à droite. À droite, vous trouvez également la date et l'heure.

• Pour ouvrir le menu contextuel des modes d'affichage, cliquez dans la barre des menus en haut à droite sur le rectangle.
• Cliquez sur un pictogramme pour faire défiler les divers modes d'affichage.

Les signaux des caméras raccordées s'affichent sur l'écran principal.

Avec un double clic sur la touche gauche de la souris, vous pouvez afficher les images de chaque caméra en plein écran ou revenir au mode d'affichage d'origine.

Symboles d'état

Les symboles suivants s'affichent selon l'état de fonctionnement de l'appareil :

Symbole	Signification
R	Rouge: enregistrement suite à une alarmeEnregistrement suite à: alarme, détec-tion du mouvement|alarme, détction du mouvement&alarme
R	Jaune: Enregistrement suite à une détec-tion de mouvementEnregistre uniquement après une détec-tion de mouvementBleu: enregistrementEnregistrement en continu

Remarque

Appuyez sur le bouton droit de la souris pendant que le curseur de la souris se trouve sur une image diffusée en direct.

Vous avez le choix entre les paramétrages suivants. La flèche orientée vers la droite permet d'ouvrir un sous-menu :

Menu principal	Ouverture du menu principal
Caméra	Image affichée en plein écran en provenance de laamera sélectionné
Caméra multiple	Présentations différentes
Ecran précédent.	Visualisation de laamera précédente
Ecrean suiv.	Affichage des images en provenance de(s) (la)amera(s) suivant(s)
Démarrer Comm.	Démarrage d'une série de caméra
Relecture toute la journée	Pour passer en mode visionnage
Sortie aux.	Basculer vers le moniteur de surveillance

i	Remarque L'activation de "AUX monitreur" sans monitreur spot connecté: Fonction de pointeur de la souris est désactivié.

i	Remarque Visualisation de séquences: Définissez dans les paramètres de visualisation le taux de ralentissement des séquences.

Barre de sélection sur l'image de la caméra

Cliquez sur l'affichage simple ou multiple d'une image.

Une barre de sélection s'affiche :

N°	Signification du symbole
(1)	Zone de déplacement de la barre miniature

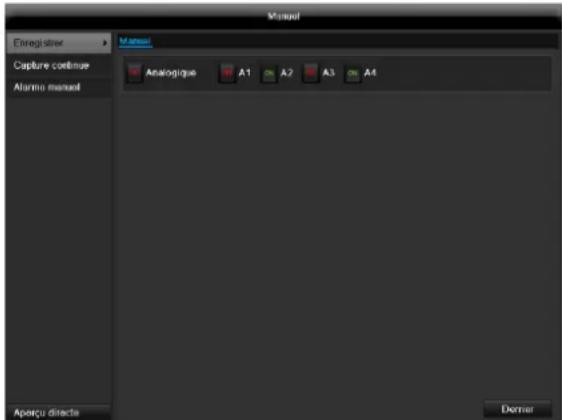

(2)	Activer/désactiver l'enregistrement manuel
(3)	Lecture immédiate des 5 dernières minutes
(4)	Activer/désactiver la sortie audio de la vente
(5)	Instantané du canal sélectionné
(6)	Commande PTZ
(7)	Zoom numérique
(8)	Quitter la barre de sélection

Remarque

Le mode live peut être paramétré comme suit.

Ouvrez le menu principal et cliquez sur « Configuration de système ». Enfin, cliquez sur « Aperçu directe » :

Dans l'onglet « Général » se trouvent les paramètres suivants :

Sortie Video	VGA/HDMI, Main CVBS Sélectionne la connexion pour modi- fier les paramètres
Mode	Différents affichages CAMERA
Délays	Temps de commutation entre les différences caméras en mode affi- chage séquentiel
Activer la sortie audio	Activer/désactiver la sortie audio de la video. Le signal audio n'est émis que lorsque l'entrée deamera est en plein écran
Port de sortie d'événement	Attribuer un moniteur pour l'affichage d'événements
Temps immobi- lise	en secondes, pour déterminer le temps d'affichage de l'événement sur le moniteur attribué.
Post Event Dis- play Time	en seconds, définit la durée du pop-up fenêtre pendant qu'un évène- ment.

Remarque

L'image de l'enregistreur peut être émise avec un moniteur HDMI ou VGA. La combinaison des sorties HDMI et VGA est supportée.

La sortie BNC peut être utilisée pour un moniteur Spot ou pour un moniteur autonome.

Remarque

Écran HDMI/VGA connecté :

Un écran HDMI/VGA connecté devient automatiquement l'écran principal de la sortie audio affectée. La sortie vidéo BNC affiche les caméras par série et en mode plein écran.

Si le câble HDMI/VGA n'est pas connecté lors de l'amorçage du DVR, le signal vidéo principal est affiché sur la sortie BNC MAIN. Connecter le câble HDMI/VGA et réamorcer le DVR afin d'afficher le signal vidéo principal au niveau de la sortie HDMI/VGA.

Aucun écran HDMI/VGA connecté :

Le signal vidéo principal est représenté au niveau de la sortie BNC MAIN. La sortie vidéo BNC affiche les caméras par séquence et en mode plein écran.

Configuration de la sortieamera

Vous pouvez configurer au maximum 4/8 (TVHD80000/TVHD80010) caméras simultanément en mode live.

1. Cliquez sur « Visualisation » :

1. Sélectionnez le mode d'affichage.

1x1 2x2 3x3 1+5 1+7 4x4 (TVVR45021 unique)

1. Attribuez le signal décaméra souhaité à chaque écran à l'aide des touches de navigation.
2. Le paramètre X signifie que cette caméra n'est pas affichée.
3. Cliquez sur Appliquer pour valider la configuration.

Généralités

Vous pouvez visionner de trois façons :

via Recherche par événement dans le menu principal, en mode live ou

via le fichier journal dans le menu Maintenance.

Remarque

Les boutons « previous file/day/event » (fichier/jour/événement précédent) ont différentes fonctions selon le mode de lecture :

Lecture normale :

En appuyant sur le bouton, la lecture passe au jour précédent/suivant.

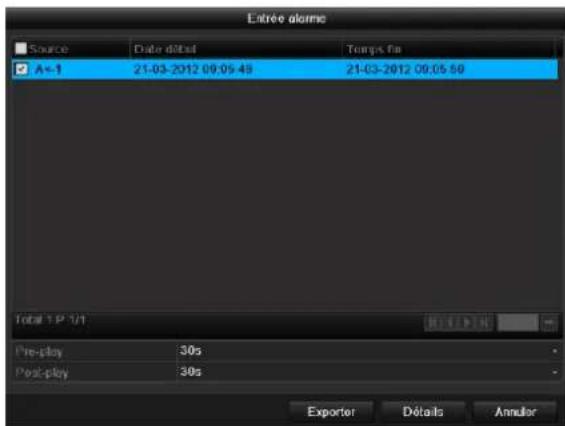

Recherche d'événement :

En appuyant sur le bouton, la lecture passe au jour d'événement précédent/suivant.

Exportation des données :

En appuyant sur le bouton, la lecture passe au fichier précédent/suivant.

Remarque

La restitution simultanée de 4 canaux de caméra est possible.

L'écran de visualisation

Le visionnage est piloté à l'aide du champ de contrôle :

N°	Zone
1	visionnage en cours avec date et heures
2	sélection de laamera pour le visionnage
3	calendrier avec le type
4	champ de contrôle avec axe de temps d'enregistrement (voir à droite)

Commande via champ de contrôle

Le champ de contrôle permet de piloter le visionnage en cours. Les symboles ont la signification suivante :

(1)

(2) (3) (4) (5) (6)

(7) (8) (9) (10) (11) (12) (13) (14) (15)

(17)

(18) (19)

N°	Signification des symboles
1	Zoomer/dézoomer sur la barre de temps (24/12/1 heures)
2	Activation/désactivation de la restitution audio
3	Définir un point de départ et d'arrivée pour la sau-vegarde des données d'une dette
4	Ajouter un repère
5	Ajouter un repère personnelisé
6	Gérer les repères
7	Lecture arrière
8	Stop
9	Démarrer / stopper la lecture
10	revenir 30 secondes en arrêté
11	passer 30 secondes en avant
12	Ralenti (1/16x - 1x)
13	Avance rapide (1x - 16x)
14	Enregistrement précédent, jour précédent
15	Enregistrement suivant, jour suivant
16	Axe de temps : • Cliquez à l'aide de la souris sur l'axe de temps afin de poursuivre le visionnage à partir d'un autre moment • Cliquez sur le « coulant » et faites-le glisser jusqu'àu moment souhaïte, afin de démarrer le visionnage à ce moment-là
17	Type d'enregistrement Bleu = enregistrement en continu Rouge = enregistrement ponctuel
18	Masquer le champ de contrôle

Quitter le visionnage

Remarque

Vous pouvez zoomer sur une partie de l'écran.

• Cliquez avec le bouton droit de la souris dans le visionnage en cours.
• Sélectionnez « Zoom digital »
• Le mode zoom est activé.
• Déplacez la zone zoomée à l'aide de la fenêtre miniature.
• Pour terminer, cliquez avec la touche droite sur l'image.

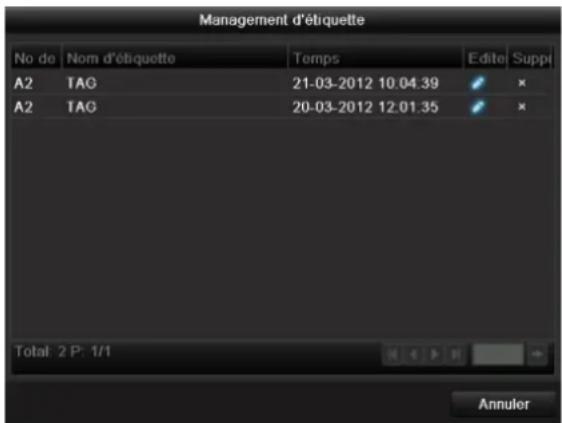

Cliquez sur « Gestion d'étiquette » (6) :

• Cliquez sur le symbole Éditer pour modifier la description de votre repère. Pour le supprimer, cliquez sur le symbole Supprimer.

Clic droit sur lecture en cours

Cliquez droit sur l'image de lecture. Les options suivantes sont alors disponibles :

Caméra	Caméra à configurer
Zoom digi-tal	Agrandit digitalement la partie sélection-née de l'écran
Menu con-trôle	Masque/affiche le champ de commande de la lecture
Sortie	Arrêté la lecture

Vue d'ensemble des menus

La vue d'ensemble suivante montre les menus permettant de régler et de commander l'appareil.

Tous les menus destinés au paramétrage et à l'utilisation de l'appareil se situent dans le menu général ci-après.

À droite, vous trouvez également toute une série d'informations importantes et relatives à votre produit.

Cliquez sur le menu souhaité pour l'ouvrir.

• Cliquez sur Sortie pour fermer la vue d'ensemble des menus.

Description du menu

Menu	Description	voir p.
Réglage	Conduit aux menus Configuration de système, Caméra, Configuration d'Enregistrement, Disque, Relecture.	269

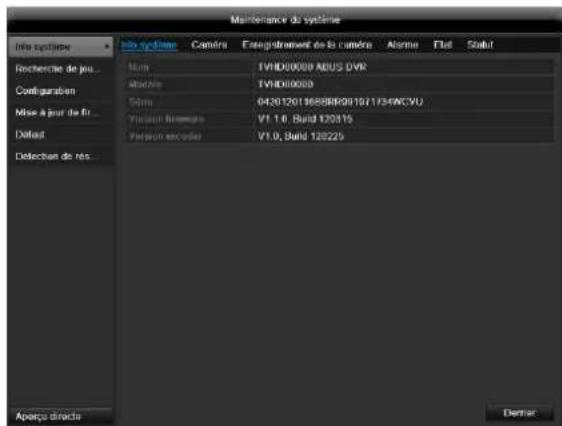

Maintenance	Opérations de maintenance de l'appareil : mise à jour du logiciel résident, importation/exportation de la configuration, rétablissement des paramètres d'origine, Affichage charge réseau	290

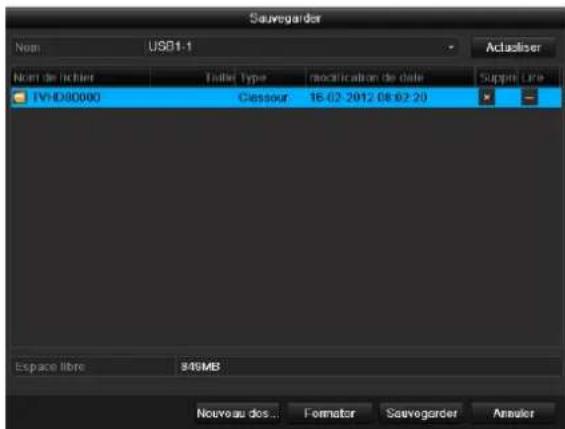

Sauvegarder	Fonction d'export d'enregistrentements sur medias USB.	290

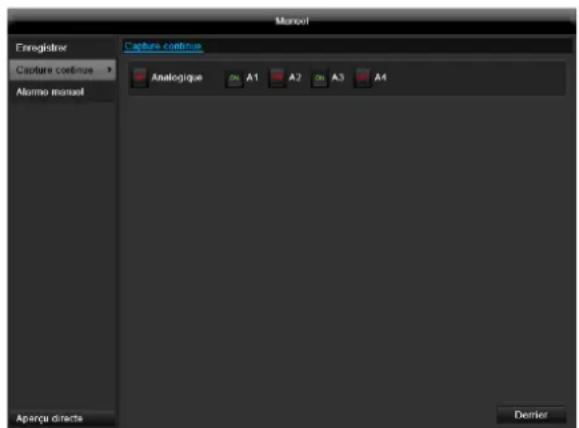

Manual Management	Démarre ou arrêté l'enregistrement manuel deVIDEOS ou d'images pour les caméras sélectionnées ainsi que la commutation manuelle des sorties d'alarme.	296
Arrêter	Verrouillage, arrêt et redémarrage de l'appareil	257

Menu	Description	voir p.
Configuration de sys- tème	Gestion de tous les paramètres de l'appareil (Général, Caméra, Enregis- trement, Réseau, Alarme, PTZ, RS232, Affichage, Avertissement, Utilisa- teurs).	269
Caméra	Menu de configuration des paramètres de caméra (configuration OSD, mode écran, configuration PTZ, détction de mouvement, etc.)	279
Configuration d'enregistrement	Menu de configuration des paramètres d'enregistrements (planification, ré- solution caméra, flux, etc.)	282
Disque	Initialisation ou gestion des disques durs intégrés (attribution de fonctions d'écriture/de lecture, de caméras, gestion de disques durs réseau etc.).	285
Relecture	Recherche paramétrée d'enregistrements vidés ou d'images déclenchées par des événements comme des alarmes ou des déceptions de mouvement ainsi que par des événements d'alarme et des repères.	269

Remarque

Le menu « Configuration de système » permet de gérer tous les paramètres de l'appareil.

Avertissement

Assurez-vous que la date et l'heure sont correctement configurées.

ATTENTION :

Tout changement ultérieur peut entraîner une perte de données !

N'oubliez pas de sauvegarder!

Aperçu

Menu	Configuration	Page
Général	Langue, contrôle, heures, date, sous-ris, mot de passer, heures d'été, autres paramètres	269
Réseau	Paramètres de réseau requis (IP manuel, DHCP, PPPOE, DNS etc.)	271
Alarme	Attribution et paramétrage des indicateurs pour les entrées d'alarme et les sorties de relais
RS-232	Paramètres du port série	276
Aperçu di-recte	Paramètres d'écran, attribution de la sortie d'événement	276
Avertissement	Comportement de l'appareil dans des situations exceptionnelles (disque dur plein, réseau décon-necté etc.)	277

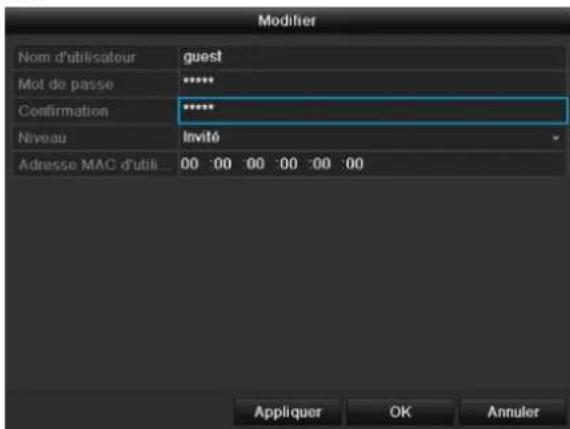

Utilisateur	Ajout, changement d'utilisateur, attribution de droits d'accès	277

Remarque

Voir les remarques aux chapitres en question.

Général

Onglet Général	Configuration
Langue	Langue d'interface OSD
Standard CVBS sortie	PAL, NTSC,
Résolution	Résolution du moniteur
Fuseau hora	GMT (Greenwich Mean Time)
Formmatter Données	MM-JJ-AAAA, JJ-MM-AAAA,AAAA-MM-JJ
Date/Heure desystème	Date, heures
Vitesse du cur-seur	Barres coulissantes, gauche : petite vitesse,droite : grande vitesse
Guide activé	Case à cocher désactivée :pas de assistent d'installationCase à cocher activée :assistant d'installation active
Activer mot dePASSSE	Case à cocher désactivée : pas de mot de passCase à cocher activée : vous doivent saisir un mot de passer avant de pouvoir utiliser le menu
Onglet Ré-glages DST	Configuration
Adjustment au-to DST	L'appareil passe automatiquement en-heure d'été lorsque la case est co-chée.
Activer DST	Il est possible de sélectionner une date de début/de fin précise lorsque la case est cochée.
De, À	Date de début / de fin de l'heure d'été
DST Bias	Daylight Saving Time Bias : correction de l'heure d'été en fonction de l'heure de référence
En plus	Configuration
Nom	Spécification unique de l'appareil
№	Identification unique pour l'utilisation avec une télécommande
Mode de sortie	Permet d'améliorer ou de réduire la netteté de l'image
Luminosité de la sortie C...	Barre coulissant, gauche :asse luminosité, droite : haute luminosité
Economiseur d'écran	Jamais / De 1 à 30 minutes – réglage de la durée d'affichage du menu avant que le menu soit de nouveau masqué

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton Dernier.

Généralités

Il est indispensable de configurer correctement le réseau si vous :

• voulez télécommander l'appareil et la surveillance à l'aide de votre navigateur.

Remarque

Lisez les remarques suivantes d'ordre général avant de configurer l'appareil.

Un réseau est un ensemble d'au moins 2 appareils pouvant être mis en réseau.

Types de transfert :

Réseaux câblés (par ex. par câble CAT5), réseaux de radiodiffusion (WLAN) et autres moyens de transfert (Powerline).

Tous les réseaux présentent des caractéristiques communes, mais se distinguent à plusieurs égards.

Terminologie

Vous trouvez ci-joint une liste de termes importants pour pouvoir utiliser l'appareil sur des réseaux.

Paramètres	Configuration
Adresse IP	L'adresse IP est l'adresse unique d'un透过appareil réseau sur un réseau.Cette adresse ne peut être présentequ'une seule fois sur un réseau donné. Ily a des domaines d'adresses IP spécifiques réservés aux réseaux publics, telsqu'Internet.
Domainedd'adressesprivées	par ex. 10.0.0.0 - 10.255.255.255,Masque de sous-réseau : 255.0.0.0172.16.0.0 - 172.31.255.255Masque de sous-réseau : 255.255.0.0192.168.0.0 - 192.168.255.255Masque de sous-réseau : 255.255.255.0
Masque desous-réseau	Est un masque de bits utilisé pourpréndre des décisions ou réaliser des affections lors du roujours.Sur des réseaux privés, le masque standard est 255.255.255.0
Gateway	Un透过appareil réseau permettant à tous lesautres透过appareils réseau d'accéder à In-ternet.II s'agit, par exemple, de l'ordinateur auquel le modem DSL est raccardé ou,dans la plupart des cas, du routeur ou du point d'accès installé sur le réseau.

Paramètres	Configuration
Nom de serveur	Appelé également DNS (Domain Name Server). Il fait en sorte qu'une adresse Internet ou URL (par exemple, www.google.fr) soit affectée à une adresse IP.Lorsqu'on saisit un nom de Domaine dans un navigateur, le DNS recherche l'adresse IP correspondante du serveur et lui transmet la demande.Vous pouvez entraîr ici l'IP d'un DNS du fournisseur d'accès. La plupart du temps, il suffit de désirir l'IP du Gateway. Celui-ci transmet alors les demandes au DNS du fournisseur d'accès.
DHCP	Le serveur DHCP attribue automatique-ment l'adresse IP, le masque de sous-réseau, le Gateway et le nom de serveur à l'appareil réseau.Les serveurs DHCP sont disponibles dans les routeurs actuels. Le service DHCP doit être configuré ou activé sépa-rément. Voir le manuel du serveur pour de plus amples informations.Remarque:Lorsque vous utilisez à la fois des adresses IP fixes ET un serveur DHCP,
	vous doivent regardier l'adressage de l'informateur, qui est destiné à l'achat et le serveur du commerce.
Port	Un port est une interface permettant aux divers programmes de communiquer entre euxs. Certains ports sont réservés (23: Telnet, 21: FTP). D'autres peuvent êtrechioisis librement. Les ports sont im- portants dans plusieurs applications, par exemple, lors d'un accès externe à l'appareil via un navigateur.
Adresse MAC	L'adresse MAC (Media Access Control ou ID Ethernet) est l'adresse matérielle spécifique de l'adaptateur réseau. Elle sert à identifier l'appareil sans ambi-guité sur un réseau informatique.

Agencement d'un réseau

L'appareil doit être raccordé physiquement au réseau à l'aide d'un câblage CAT5 (voir Branchements p. 1)

Remarque

Veuillez respecter les modes d'emploi et les remarques concernant les appareils réseau.

Plusieurs commutateurs/routeurs/points d'accès peuvent être interconnectés. Les pare-feu et autres logiciels de sécurité peuvent perturber le réseau.

Avertissement

Lorsque vous utilisez un routeur, les clients réseau et l'enregistreur sont « connectés » à Internet. Inversement, c'est également le cas.

Il faut absolument prendre des mesures de protection, telles que l'utilisation d'un pare-feu, la modification du mot de passe ou le changement de port, afin d'éviter les accès non autorisés en provenance de l'extérieur!

Configuration réseau

TAB	Configuration
Général	Réglages du réseau local et sélection du mode réseau.
PPPOE	PPPOE est utilisé pour des connexions ADSL et pour l'utilisation d'un modem en Allemagne.Cliquez sur Modifier pour saisir les données d'accès à votre fournisseur (identifiant, mot de passer).
DDNS	Serveur destiné à la gestion du Dynamic Domain Name System pouractualiser les noms d'hôte ou les entrées DNS
NTP	Network Time ProtocolServeur destiné à la synchronisation de l'heure
Email	Sécífiez les paramètres de courriel, dont une adresse e-mail spécifique àlaquelle un courriel est envoyé en casd'alarme.
FTP	Configurez l'adresse d'un serveur FTPet le chemin sous lequel les fichiersdoivent être enregistrrés.
SNMP	Configurez les paramètres afin de recevoir des informations sur le statut del'appareil.
En plus	Port Web, port communication

Onglet Général

Paramètres	Configuration
Type NIC	Configurations ici la vitesse de transfert de la carte réseau intégrée.Tuyau : 10M/100/1000M Self-adaptive
DHCP	Activez la case à cocher si vous voulez que le serveur DHCP attribue de façon dynamique les adresses IP sur le réseau.DHCP actif : les champs de saisie su- vants sont désactivés, car les param- mêtres sont attribués par le serveur DHCP.Remarque :Si vous attribuiez les adresses IP de façon manuelle, n'oubliez pas de dé- sactiver DHCP (pas de coche dans la case à cocher)
Adresse IPv4	Adresse de l'appareil réseau sur le ré-seau en cas d'attribution manuelle
Subnet Masque IPv4	Normalement : 255.255.255.0
IPv4 Default Gateway	Adresse du Gateway pour accéder à Internet
Adresse 1 IPv6	Actuellesment aucune fonction
Adresse 2 IPv6	Actuellesment aucune fonction
Gateway IPv6 par défaut	Actuellesment aucune fonction
Adresse MAC	Adresse matérieliele de la carte réseau intégrée
MTU	Décrit laaille maximale d'un protocole.
Serveur DNS préfééré	Adresse du Domain Name Server (DNS), en général l'adresse IP du Gateway
Serveur DNS alternatif	Adresse du DNS alternatif
Route per dé-fault	Sélectionnez la NIC default

Remarque

Certains de ces réglages ne peuvent pas être sélectionnés pour tous les modes.

PPPOE

1. Activez la case à cocher PPPOE et saisissez le nom d'utilisateur (identifiant pour accéder à Internet) ainsi que le mot de passe et confirmez le mot de passe.
2. Validatez vos données en cliquant sur Appliquer.

Avertissement

Dans la mesure du possible, n'utilise PPPoE qu'en l'absence de routeur!

DDNS

1. Afin de pouvoir utiliser la fonction ABUS DDNS, vous devez d'abord ouvrir un compte sur www.abusserver.com. Veuillez consulter les FAQ (questions/réponses) sur le site Internet.
2. Cochez la case « Activation DDNS », sélectionnez le type « DynDNS » puis entrez l'adresse www.abus-server.com dans le champ « Adresse de serveur »
3. Validez vos données en cliquant sur Appliquer. L'adresse IP de votre connexion Internet est alors mise à jour toutes les minutes sur le serveur.

NTP

Remarque

L'enregistreur peut synchroniser l'heure avec un serveur externe. Pour ce faire, plusieurs adresses de serveur sont à votre disposition.

1. Activez la case à cocher « NTP » et indiquez le délai entre deux synchronisations successives. Entrez l'adresse IP du serveur NTP, ainsi que le port NTP.
2. Valdez vos données encliquet sur Appliquer.

Lorsqu'une alarme est déclenchée, l'appareil peut envoyer un message par courriel. Configurez ici la messagerie électronique :

Paramètres	Configuration
Authentication du serveur	Activez la case à cocher si vous vous connectez au serveur du fournisseur d'accès Internet
Nom d'utilisateur	Compte e-mail chez le fournisseur
Mot de passer	Mot de passer protégéant le compte e-mail
Serveur SMTP	Adresse du serveur SMTP du fournisseur
Port SMTP	Indiquez le port SMTP (port par défaut : 25)

SSL activé	Activez la case à cocher pour crypter les courriels
Expéditeur	Nom de l'expéditeur
Adresse email d'expéditeur	Adresse e-mail correspondant au compte e-mail
Sélection de réception	Sélectionnez trois destinataires devant receivevoir les courriels
Réceptionneur	Saisissez ici le nom du destinataire
Addréception	Saisissez ici l'adresse e-mail du destinataire
Activer image attachée	Activez la case à cocher si vous youlez envoyer en piece jointe des fi-chiers JPEG contenant des photos prises par laamera.
Interval	Sélectionnez un-delai de 2 à 5 secondes entre deux prises

1. Entrez les paramètres de notification par courriel.
2. Cliquez ensuite sur Tester pour envoyer un courriel à titre d'essai
3. Si vos indications sont correctes et si vous avez reçu un mail de confirmation, cliquez sur Sauvegarder.

Remarque

L'appareil envoie un courriel aux destinataires configurés.

Si le courriel n'arrive pas à destination, vous devez vérifier et corriger les paramètres.

Vérifiez le cas échéant les paramètres antispam de votre client e-mail.

Remarque

Pour des raisons de compatibilité, n'utilise que les E-Mail Clients pouvant être sélectionnés via SMTP.

SNMP

Paramètres	Configuration
SNMP	Activez la case pour étabir une con- nexion avec un logiciel SNMP.
SNMP Version	Version du système SNMP
SNMP Porte	Indiquez le port SNMP (Par défaut : 161)
Lire communauté	Entrez la « Key » conformément aux réglages de votre logiciel SNMP.
Écrire communauté	Entrez la « Key » conformément aux réglages de votre logiciel SNMP.
Adresse Trap	Entrez l'adresse IP du manager SNMP
Porte Trap	Entrez le port Trap (Par défaut : 162)

Remarque

SNMP est utilisé pour la surveillance de l'état de l'appareil. Vous devez disposer pour cela d'un logiciel SNMP non disponible chez ABUS.

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur Derrière pour quitter le menu.

Réglages supplémentaires

Paramètres	Configuration
IP station centrale	Adresse réseau de la station CMS
Port Station centrale	Port de votre station CMS
Port serveur	Port pour la communication des données.
Port HTTP	Port du serveur web.
IP Multicast	You pouvez également entraîr ici l'adresse IP Multicast pour minimiser le traffic. L'adresse IP doit correspond à cette figurant dans le logiciel de surveillance video.
Porte RTSP de service	Entrez le port RTSP (Par défaut 554)

Remarque

Le port 8000 du serveur ainsi que le port HTTP 80 sont des ports standard pour clients distants ou pour l'accès distant à Internet via un navigateur.

Remarque

Pour l'alarme Host IP/Port, configurez l'adresse réseau de PC de votre logiciel CMS. En cas d'alarme, le logiciel CMS qui exécute différentes réactions d'alarme en fonction du réglage, est informé.

Statut d'alarme

Vous trouvez ici une liste avec toutes les entrées et sorties d'alarme ainsi que leur statut actuel.

Entrée alarme

• Sélectionnez une réaction en cas d'alarme en cliquant sur le symbole « Réglage » dans « Moyen »

Paramètres	Configuration
No d'entrée d'alarme	Sélectionnez l'entrée d'alarme pour définir les paramètres
Nom d'alarme	Donnez un description précise, par exemple : contact de porte du dépôt
Type	N.O.: Circuit normalement ouvert N.C.: Circuit normalement fermé

• Activez l'entrée d'alarme en cochant la case « Réglage ».
• Définissez le comportement de l'enregistreur en cas d'alarme sous « Mode ».
• Cliquez sur « Copier à » pour appliquer ces paramètres à d'autres caméras.
• Confirmez les paramètres enclissant sur Appliquer et appuyez sur Derrier pour quitter le menu.

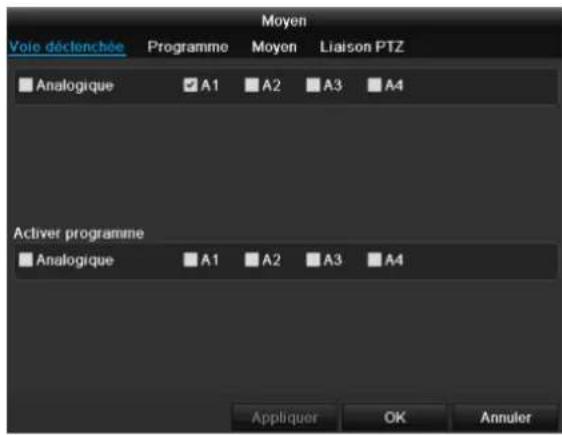

ONGLET voie déclenchée

Sélectionnez la case correspondante pour définir le canal de caméra devant être déclenché en cas d'alarme.

Ongletprogramme

• Définissez ici l'heure à laquelle les comportements à sélectionner dans l'onglet « Moyen » doivent être actifs en cas d'alarme.
• Cliquez sur Copier pour appliquer ces paramètres à d'autres jours de la semaine ou à la semaine entière.

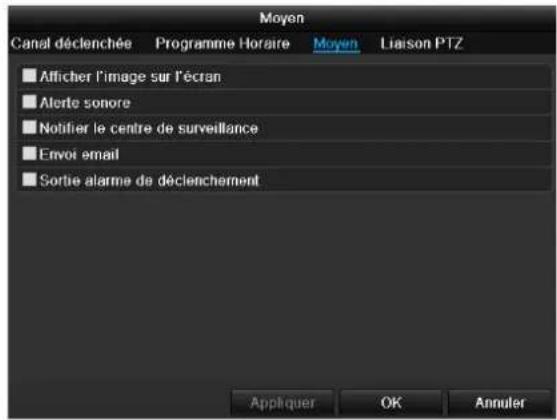

ONGLET moyen

Définissez le comportement en cas d'alarme :

Paramètres	Configuration
Afficher l'image sur l'écran	Une surimpression apparait à l'écran
Alerte sonore	L'appareil émet une tonalité répetée
Notifier le centre de surveillance	Envoie un signal d'alarme à un PC avec le logiciel CMS ABUS. Pour cela, le logiciel doit être démarré et l'enregistreur se trouver en mode surveillance.
Envoi email	Un e-mail est envoyé à une adresse mail spécifique. Voir p. 226.
Sortie alarmé de déclenchement	voir page 228.

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu.

Remarque

Pour pouvoir enregistrer à l'aide d'une alarme, vous devez configurer le planning dans Enregistrement (voir p. 217).

Sortie d'alarme

1. Sélectionnez l'une des sorties d'alarme à configurer dans le menu déroulant pour « Sortie d'alarme »
2. Définissez un nom quelconque pour l'entrée d'alarme dans « Nom d'alarme »
3. Sous « Délais », indiquez la durée pendant laquelle l'alarme doit être déclenchée.
4. Sous « Programme », définissez le planning pour la sortie d'alarme.
5. Cliquez sur Copier à, pour appliquer ces paramètres à d'autres sorties d'alarme.
6. Confirmez les paramètres en cliquant sur Appliquer et appuyez sur Derrière pour quitter le menu.

RS-232

Actuellement aucune fonction.

Aperçu directe

Voir page 262.

Remarque

Entrez le déclencheur de l'avertissement en «Type d'exception», par exemple:

Disque dur plein

Déconnecté du réseau etc.

et spécifiez le comportement de l'appareil.

Alarmes à déclencher pour les types d'erreur suivants :

• Lecteur de disque dur plein
• Erreur de lecteur de disque dur
• Connexion au réseau coupée
• Conit IP
• Connexion illégale
• Erreur d'enregistrement

Paramètre	Notifications
Avertissement audio	L'appareil émet une tonalité répétée
Notification auprès de CMS	Envoie un signal d'alarme à un PC avec le logiciel CMS ABUS. Pour cela, le logiciel doit être démarré et l'enregistreur se trouver en mode surveillance.
Envoi de courriel	Un courriel est envoyé à une adresse spécifique. Voir p. 4542
Déclenchement d'alarme	Voir p. 35

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur Derrière pour quitter le menu.

Avertissement

Notez bien le mot de passe administrateur. Mot de passe préprogrammé:

12345.

L'écran de gestion des utilisateurs permet d'ajouter et de supprimer de nouveaux utilisateurs ou de modifier les paramètres existants.

1. Pour ajouter un nouvel utilisateur, cliquez sur Ajouter.

Paramètres	Configuration
Nom d'utilisateur	Identificateur unique
Mot de passer	Code d'accès à l'appareil pour la gestion de l'appareilRemarque : changez régulièrement le mot de passer, utilisez des combinai-sons de lettres, de chiffres etc. et conservez les mots de passer en lieu sûr.
Confirmation	Saisissez de nouveau le code d'accès par mesure de sécurité
Niveau	IMPORTANT :Le niveau Administrateur permet d'accorder plus de droits que le niveau Utilisateur.
Adresse MAC d'util...	Adresse MAC de l'adaptateur réseau des PC utilisés par chaque utiliser Remarque : Celle-ci permet de limiter l'accès au PC dont l'adresse MAC a été saisie dans ce champ !

1. Saisissez le nom et le mot de passe et confirmez le mot de passe dans le champ suivant.
2. Sélectionnez le niveau et indiquez l'adresse MAC.
3. Confirmez les paramètres en cliquant sur Appliquer.

Avertissement

Respectez les consignes suivantes lorsque vous accordez des droits d'accès.

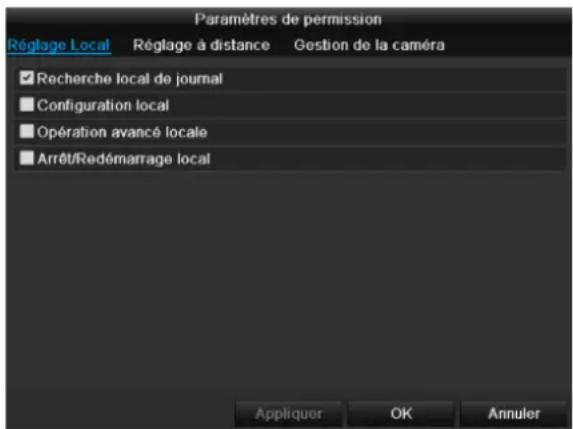

Paramètres de permission

Définissez les droits d'accès de l'utilisateur en cliquant sur le symbole « Privil. ». Seules les données d'accès des utilisateurs ajoutés manuellement peuvent être modifiées:

Remarque

L'utilisateur peut effectuer des réglages ou changer des paramètres au niveau local, c'est-à-dire, sur l'appareil.

L'utilisateur peut accéder à l'appareil via la connexion réseau.

L'autorisation d'accès à chaque caméra (via le réseau ou localement) est paramétrée sur l'onglet Caméra.

Paramètres	Configuration
Réglage local de journal	Recherche local de journal Configuration local Opération avancé locale Arrêt / Redémarrage local
Réglage à distance	Recherche de journal à distance Configuration à distance Contrôle de port série à distance Contrôle de sortie video à distance

	Audio bidirectionnelleMaintenir alarmé à distance, contrôler sortie d'alarmeOpération avancée à distanceArrêt/Redémarrage à distance
Gestion de la camera	Permission deamera

Avertissement

Modifiez les réglages généraux de l'utilisateur (nom, mot de passe, niveau, adresse MAC) en cliquant sur le symbole « Editor » ou dans l'onglet « Modifier mot de passe »

Caméra

Camera

N°	Indication de numéro de CAMERA
Adresse de camera	Indication de l'adresse IP configu- rée pour laamera
Protocole	Sélection de protocole
Gestion de port	Paramètres de ports http de ca- méra
N° de canal	Affichage de numéro de canal
Nom d'utilisateur	Entrez ici le nom d'utilisateur de laamera
Mot de passer d'administrateur	Entrez ici le mot de passer d'admi-nistrateur
Mode d'affichage	Paramètres d'affichage du nom de laamera et de la date

Cliquez sur Ajout pour intégrer la caméra au système.

Cliquez sur « Recherche » pour rechercher des caméras ABUS sur le réseau. Sélectionnez les caméras souhaitées et cliquez ensuite sur « Quick Add » pour intégrer les caméras.

Remarque

Vous devrez entrer manuellement le nom d'utilisateur, le mot de passe et le port HTTP le cas échéant.

La largeur de bande disponible vous indique ce dont vous disposez pour configurer les caméras réseau.

OSD

Caméra	Caméra à configurer
Nom de la caméra	Attribution du nom de la caméra
Afficher nom	Activer/désactiver l'affichage du nom de la caméra dans l'affichage en direct
Afficher la date	Activer/désactiver l'affichage de la date dans l'affichage en direct
Afficher la s...	Activer/désactiver l'affichage de la semaine dans l'affichage en direct
Formmatter D...	Sélection du type d'affichage de la date
Formmatter T...	12 heures / 24 heures
Afficher OSD	Paramètres d'affichage du nom de la caméra et de la date
Police OSD	Modification de la taille de police


Sélectionnez le canal de caméra à traiter dans « Caméra ».

L'option « Mode » vous permet de modifier la luminosité des images de la caméra grâce aux paramètres préconfigurés ou personnalisés.

Remarque

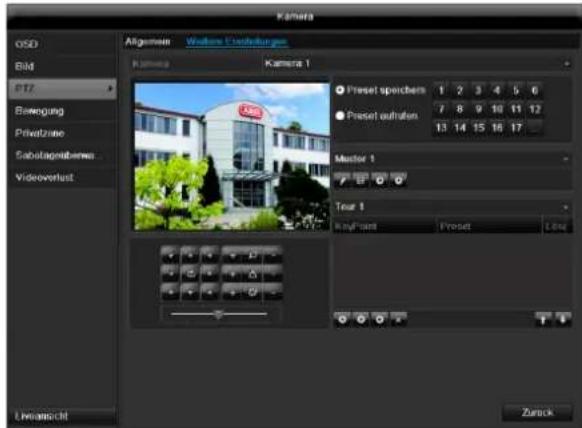

Configurez ici les préréglages et rondes des caméras réseau TVIP2xxxx.

Sauvegarde et appel de préréglements

1. Pilotez la caméra réseau jusqu'à l'extrait d'image souhaité à l'aide des touches fléchées et sauvegardez la position avec « Préglage 1 », par exemple.
2. Cliquez sur Appel afin de lancer le préRéglage 1 que vous venez de sauvegarder.

Sauvegarde et appel de rondes

1. Créez plusieurs préréglages à exploiter sur cette ronde
2. Cliquez sur « + » pour sélectionner un préréglage
3. Ajoutez plusieurs préréglages pour configurer la ronde
4. Cliquez ensuite sur le symbole « Play » pour lancer la ronde.

Remarque

Vous pouvez également lancer la rondée directement dans la retransmission en temps réel de la caméra réseau.

Sélectionnez le canal de caméra à traiter dans « Caméra ».

Cochez la détection de mouvement.

Activez de plus la détection de mouvement des caméras réseau ; consultez le manuel de votre caméra réseau pour plus de détails.

Remarque

Pour pouvoir enregistrer avec la détection de mouvement, vous devez configurer le planning dans enregistrement (voir p. 282)

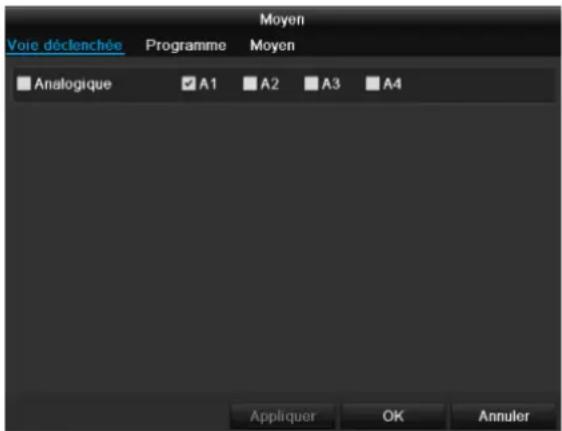

Voie déclenchée

Cliquez sur « Réaction » pour ouvrir l'onglet Voie déclenchée (uniquement en détectiion de mouvement):

Sélectionnez un ou plusieurs canaux de caméra qui provoqueront une réaction en cas d'alarme.

Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

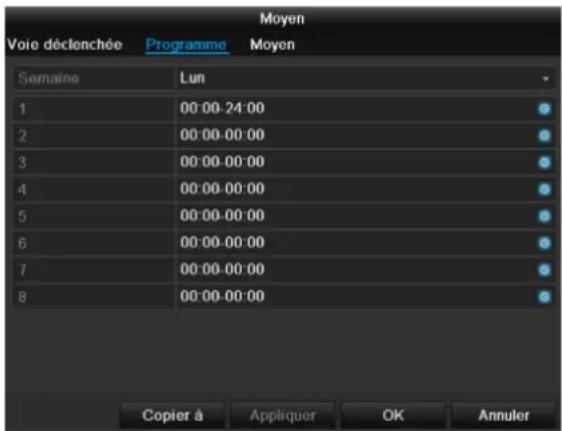

Programme

Sélectionnez l'onglet Programme.

Réglez ici les heures auxquelles les réactions régées dans l'onglet Réaction doivent être déclenchées

1. Sélectionnez le jour et établissez le programme.

Remarque

Vous pouvez définir au maximum 8 grilles horaires entre 00h00 et 00h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

1. Quant à l'option Copier à, précisez si cette configuration est valable pour tous les jours de la période.
2. Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

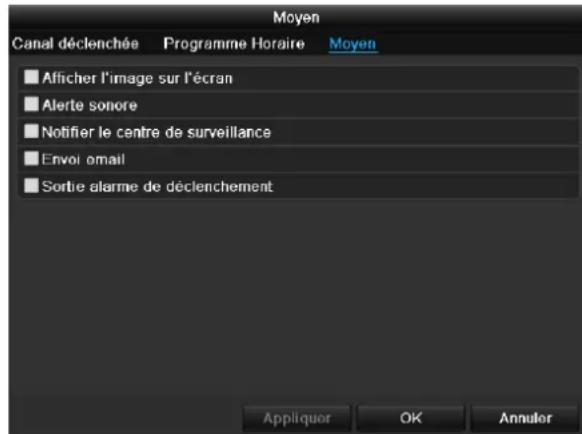

Sélectionnez l'onglet moyen.

Ceci vous permet de configurer le comportement de l'enregistreur de la détection de mouvement en cochant la case correspondante.

Paramètre	Message
Afficher l'image sur l'écran	Laamera apparait en mode de plein écran dans l'affichage en temps réel.
Alerte sonore	L'appareil émet une tonalité répetée.
Notifier le centre de surveillance	Envoie un signal d'alarme à un PC avec le logiciel CMS ABUS. Pour cela, le logiciel doit être démarré et l'enregistreur se trouver en mode surveillance.
Envoi E-Mail	Un e-mail est envoyé à une adresse mail spécifique. Voir p. 271.
Sortie alarme de déclenchement	voir page Fehler! Textmarke nicht définiert..

• Confirmez les paramètres en cliquant sur Appliquer et quittez le menu via le bouton OK.

Configuration

Ouvrez le menu principal et cliquez sur « Configuration d'enregistrement »:

Planning

Le programme permet de définir les heures d'enregistrement ou les déclencheurs (types d'enregistrement) pour les caméras. Cliquez sur l'onglet « Programme » :

Remarque

Les paramètres des onglets Enregistrement et Instantané ne sont affichés qu'une seule fois car ils sont identiques.

Sur l'écran, vous voyez de gauche à droite les heures des jours de la semaine (ceux-ci sont disposés de haut en bas). Sous les jours, vous voyez la légende en couleurs, car les périodes d'enregistrement du programme sont colorées selon les « déclencheurs », autrement dit, les types d'enregistrement.

Couleur	Légende
Bleu	Durée : période en heures
Jaune	Détention de mouvement
Bleu clair	Détention de mouvement et dé-clencheur d'alarme
Rouge	Alarme
Gris	Pas de sélection
Marron	Mouvement ou alarme

• Sélectionnez la caméra et cochez la case Activer programme.
• Cliquez sur Éditer, pour déterminer le type et la durée du planning

1. Sélectionnez le jour à configurer dans le menu déroulant dans « Programme »
2. Activer/désactiver le « Enregistrement t. ». Vous ne pouvez pas définir de période si Jour entier est activé. La durée est alors la journée entière.
3. Si vous voulez définir des heures, vous devez désactiver la case « Enregistrement t. »

Exemple d'application

L'enregistrement doit avoir lieu entre 11h00 et 07h00. Deux fuseaux horaires doivent être configurés pour cela :

1. 11:00-24:00 2. 00:00-07:00
2. Indiquez dans le menu déroulant le type d'enregistrement :
3. Enregistrement en continu
4. Détection de mouvement
5. Alarme
6. Détection de mouvement ou alarme
7. Détection de mouvement et alarme

Remarque

Pour enregistrer en utilisant la détection de mouvement ou l'alarme, vous devez d'abord paramétrer ces fonctions dans le menu Caméra (voir p. 213 « Définir des zones ») ou Configuration (voir p. 231 « Alarme »).

1. Si vous voulez établir des créneaux horaires, vous pouvez définir au maximum 8 grilles entre 00h00 et 24h00. Dans chaque grille, les périodes ne doivent pas se chevaucher.

Remarque

Avec « Enregistrement en continu », vous définissez des créneaux heures pendant lesquels la caméra enregistre.

Les autres déclencheurs, tels que la détection de mouvement et/ou l'alarme, ne déclenchent l'enregistrement que si ces déclencheurs se produisent.

• Copier à vous permet d'appliquer ces paramètres à d'autres jours ou à la période entière
• Confirmez vos paramètres en cliquant sur Appliquer puis sur OK

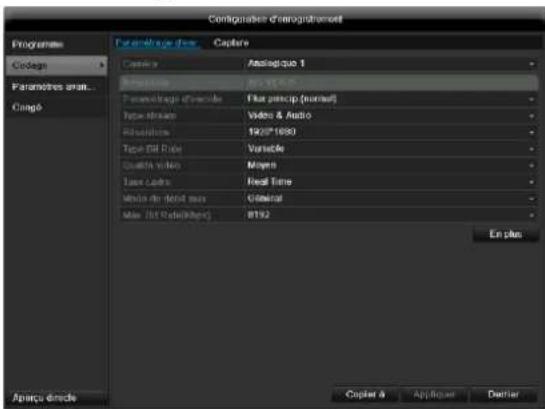

Onglet paramétrage d'enregistrement

Pré-enregistrement	Durée en secondes enregistrée avant une alarme
Post-enregistrement	Durée en secondes enregistrée après une alarme
Enregistrement d'au…	Enregistrement audio Oui/Non

Ce sous-menu permet de configurer les paramètres sui

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu.

Onglet capture

Il est possible de définir les paramètres suivants :

Caméra	Caméra à paramétrer
Paramètre	En fonction d'un planning ou d'un événement
Résolution	Auto, 4CIF(704x576), CIF(352x288), QCIF(176x144)
Qualité d'image	différents niveaux de qualité : +++: qualité moyenne +++++: qualité élevé
Interval	Les images sont sauvégardées toutes les 1-5 secondes après un événement ou après le point de dé-part planifié

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur Derrière pour quitter le menu.

Autres paramètres

Réécriture	Vous choisissez si les enregistre-ments les plus anciens doivent être écrasés lorsque le disque dur est plein.
eSATA	Choisissez le média de destinat-ion pour l'export ou la sauvégarde supplémentaire d'enregistrements/d'images :disque dur eSATA USB ou autre.

Vacances

Ce sous-menu permet de définir jusqu'à 32 paramètres différents d'enregistrement pour les vacances ou les jours fériés.

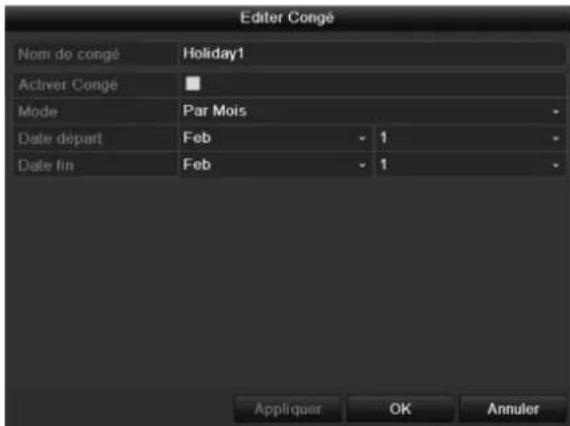

Cliquez sur le symbole « Éditer » pour modifier ces paramètres

Nom de congé	Saisie manuelle du nom des va-cances ou du jour férié
Activer Congé	Activer ou désactiver les va-cances
Mode	Selon date / semaine / mois
Date début	Sélection de la date/heure de dé-but
Date fin	Sélection de la date/heure de fin

Confirmez vos paramètres en cliquant sur Appliquer puis sur OK.

Remarque

L'appareil prend en charge jusqu'à huit lecteurs de disque dur 3.5" SATA.

La sauvegarde des données peut être effectuée sur un disque dur e-SATA.

Avant que vous puissiez enregistrer avec

L'appareil, chaque disque dur intégré doit être

« initialisé ». Sinon l'appareil ne reconnaît pas les disques durs et leur affectation.

Avertissement

Lorsque vous initialisez un disque dur, toutes les données de ce disque sont effacées!

N'oubliez pas de sauvegarder!

Jours du disque dur

1. Débranchez l'appareil du secteur et ouvrez le couvercle.
2. Respectez les consignes ESD lorsque vous manipulez des appareils électroniques. Vérifiez s'ils sont correctement mis à la terre.
3. N'ouvre pas le boîtier dans des pièces où il y a des moquettes ou d'autres revêtements pouvant accumuler des charges électrostatiques.
4. Evitez tout contact corporel avec les pièces de la platine.

Avertissement

Adressez-vous à votre installateur si vous avez des questions concernant les instructions ou si celles-ci ne vous sont d'aucun secours.

1. Montez le disque dur et réalisez les raccordements.
2. Remettez le couvercle en place et branchez l'appareil sur le secteur.
3. Mettez l'appareil sous tension et démarrez le menu Disque dur.

Remarque

Si les disques durs installés ne s'affichent pas, vous devez vérifier les raccordements.

Dans le menu, cliquez sur « Disque management » pour paramétrer l'administration du disque dur.

Paramètres d'administration du disque dur

Informations HDD
Nr	Montre le numéro de connexion interne
Volume	Mémoire du disque dur en Go
Etat	Montre l'état actuel du disque dur : non initialisé normal défectueux
Proprité	• Redondant : redondance pour la sécurité des données. • Lecture uniquement : protection contre l'écriture • R/W : lecture et écriture
Type	Local : disque dur de l'appareil NFS : disque dur d'un réseau Dans la mesure du possible, évi-tez d'utiliser l'enregistrement NFS en raison des évventuels problèmes de compatibilité
Espace libre	Indique approximativement l'espace mémoire disponible pour les enregistrentes
Group	Groupe de disques durs, valeur par défaut : 1 (Les enregistrentes peuvent être attribués aux groupes)
Editor	Paramétrer le disque dur
Supprime	Retirer un disque dur

1. Sélectionnez le disque dur en cliquant sur la case à cocher correspondante.
2. Démarrez le processus en cliquant sur Init.
3. Répondez par l'affirmative à la question concernant la sécurité en cliquant sur OK.
4. La barre d'état montre la progression de l'initialisation.
5. L'écran suivant apparaît lorsque le processus est terminé.

Configurations disques durs des caméras

Cliquez sur le sous-menu « Paramètres avancés »

Mode: Quota

Définissez la taille maximale d'enregistrement par caméra sur le disque dur.

Mode: Groupe

1. Sélectionnez un groupe de disques durs dans le menu déroulant.
2. Cochez la case correspondant à la caméra que vous souhaitez sauvegarder dans le groupe de disques durs.
3. Cliquez sur Appliquer et confirmez en appuyant sur OK.

Remarque

Les caméras doivent être attribuées à un groupe de disques durs pour pouvoir en modifier la configuration (voir Configuration disques durs des caméras).

Cliquez sur le symbole « Éditer » Une fenêtre apparait :

Numéro HDD	Sélection du disque dur en fonction du numéro interne de connexion
Statut	• L/E : lecture et écriture • En seule lecture: Protection en écriture • Redondance : la redondance est assurée pour la sécurité de données
Groupe	Sélection du groupe de disques durs
Capacité d'HDD	Disque dur

Confirmez les paramètres en cliquant sur Appliquer et appuyez sur OK pour quitter le menu.

Attention :

Si vous n'avez installé qu'un seul disque dur dont l'état est «Lecture uniquement», l'appareil ne peut pas enregistrer!

Redondant :

Au moins 2 disques durs ont été installés.

Le disque dur redondant fait une copie des enregistrements. Cette copie fait office de sauvegarde.

Si vous voulez faire une sauvegarde redondante, vous devez activer la mode redondante à la menu codage (voir page 283).

Lecture/Écriture :

L'état d'au moins un disque dur doit être R/W (Read/Write). Autrement aucun enregistrement n'est possible.

Vérification de l'état du disque dur

Le menu Maintenance permet de vérifier l'état de chaque disque dur. Les informations SMART (Self-Monitoring, Analysis and Reporting Technology) sont enregistrées dans le journal.

Ouvrez le journal et recherchez Informations/S.M.A.R.T. Disque dur. Voir p. 287.

Configuration des alertes de disque dur

Vous pouvez définir des alertes vous informant sur les erreurs de disque dur.

• Affichez l'option Avertissement du menu Paramètres. Voir p. 290.

S. m. a. r. t.

Ce sous-menu affiche les informations relatives au statut des disques durs.

Ces informations servent à identifier les erreurs de disque dur. Il est donc recommandé de ne pas désactiver cette fonction.

Remarque

Les données S. M. A. R. T. sauvegardées peuvent être visualisées dans le menu Maintenance sous « Recherche de journal » (voir page 290).

Relecture

Appuyez sur Enregistrement dans le menu principal, pour rechercher des enregistrements vidéoés en fonction d'événements ou de repères ou pour visualiser les images enregistrées.

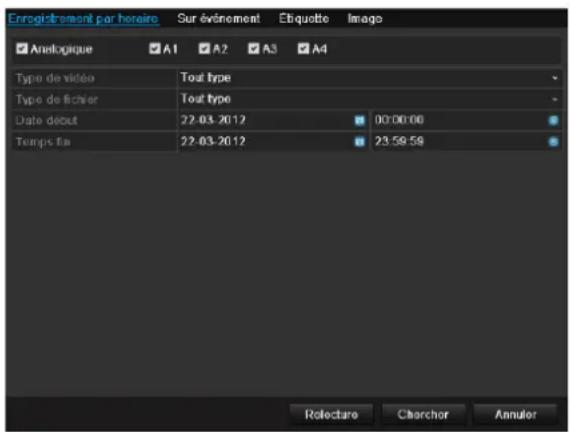

Enregistrement par heure

Vous avez le choix entre les réglages suivants :

D1 - D16	Caméra à configurer
Type de video	Programme, détention de mouvement, alarme, détention de mouvement et/ou alarme, enregistrement manuel, tous les enregistrentes
Type de fi-chier	Verrouillé, déverrouillé, tous
Date début / Temps fin	Indiquez la date et l'heure

• Cliquez sur Chercher afin de rechercher des enregistrements répondant aux critères. Les résultats sont affichés :

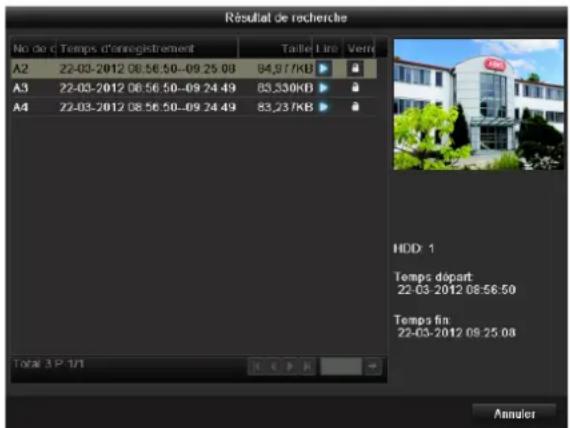

• Sélectionnez l'enregistrement en cliquant sur la ligne correspondante et cliquez ensuite sur 'Visionnage' - symbole.

Remarque

Le mode lecture vous permet de retourner à tout moment à la recherche d'événements en sélectionnant

droit et en sélectionnant « Video Search »

Remarque

Les sous-menus «Étiquette » et «Image » sont pratiquement identiques au menu décrit précédemment; ils ne sont donc pas décrits séparément.

La recherche dans le sous-menu «Étiquette » ne se fait pas sur un type d'enregistrement mais sur une désignation ou un mot-clé associé au nom du repère.

Sur événement

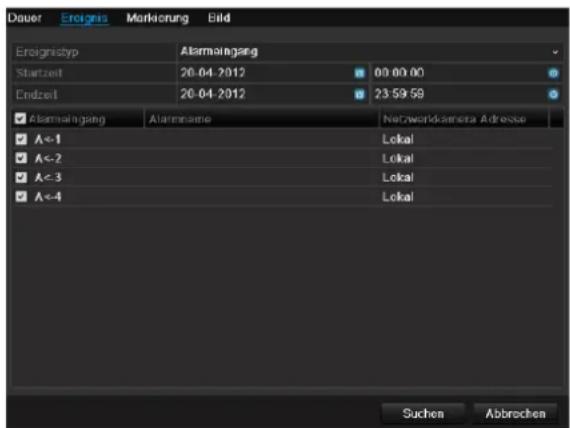

Cliquez sur l'onglet « Sur événement »

Une liste affiche alors toutes les entrées d'alarme. Dans « Type d'événement », sélectionnez le type de recherche : par enregistrement d'alarme (entrée d'alarme) ou par mouvement (détection de mouvement).

Sélectionnez une ou plusieurs entrées d'alarme en cochant la ou les cases correspondantes. Cliquez sur Chercher.

Sélectionnez un ou plusieurs enregistrements d'alarme dans la liste qui s'affiche. Cliquez sur Details, pour obtenir des informations relatives aux enregistrements.

Réparation

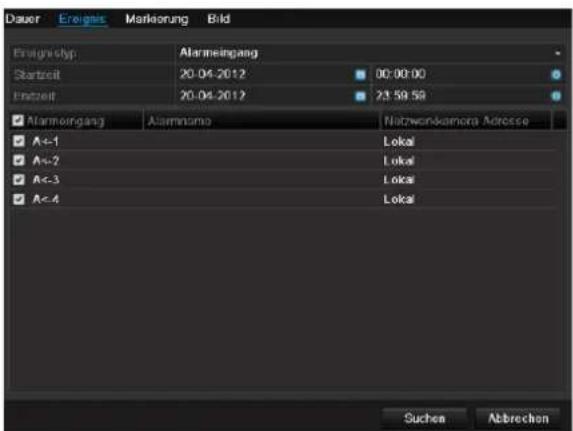

Cliquez sur l'onglet « Réparation »

Cochez une ou plusieurs caméras réseau pour la ou les sélectionner.

Cliquez sur Recherche.

Sélectionnez un ou plusieurs repères dans la liste qui s'affiche. Cliquez sur Détails, pour obtenir des informations relatives aux repérages.

Cliquez sur l'onglet « Image »

Cochez une ou plusieurs caméras réseau pour la ou les sélectionner.

Cliquez sur Recherche.

Sélectionnez une ou plusieurs images dans la liste qui apparait. Cliquez sur Détails, pour obtenir des informations relatives aux images.

Remarque

Ce menu est destiné à la gestion de l'appareil et ne doit être utilisé que par des utilisateurs expérimentés.

Menu	Configuration	P.
Info système	Informations sur l'appareil (numéro de série, état du logiciel résident etc.)	290
Recherche de journal	Le fichier journal permet d'effectuer des recherches en fonction de certains critères, par exemple : alarmé, exception, commande ou informations concernant des enregistrements ou données spécifiques (état de disque dur S.M.A.R.T.).	290
Configuration	Exportation / importation de pa-ramêtes	291
Mise à jour de firmware	Mise à jour du logiciel résident	292
Défaut	Réinitialisation du système	292
Détection de réseau	Affichage du taux de transmis-sion et de réception de l'enregistreur.

Remarque

Le menu d'information contient les caractéristiques techniques de l'appareil ainsi que des informations sur les différents réglages des caméras, de l'enregistrement, etc.

Ceci peut être utile lors de demandes d'assistance.

Remarque

Les événements peuvent être recherchés en fonction des types principaux/événements/paramètres suivants :

• Tout type
• EnregistrementarrêtAlarme
• Exception
• Opération Information

Filter1	Filter2
Tout type	-
Enregistre-ment aorésAlarme	• Tout type• Entrée / sortie d'alarme• Démarriage / Arrêt de détec-tion de mouvement• Démarriage / Arrêt de tam-per détction
Exception	• Tout type• Perte de signal vidéo• Exception signal vidéo• Mauvais login• Disque dur plein• Disque dur erreur• Conflit IP• réseau déconnecté• Exception de capture d'Image / enregistrement• La résolution d'entrée et la résolution d'enregistrement sont différentes
Opération	• Tout type• Différentes paramètres local et à distance (Connexion /Réglage / ...)
Information	• Tout type• Info HDD• HDD S.M.A.R.T.• Démarrer / Arrêtier l'enregistrement• Démarre / Arrêter capture• Supprimer l'enregistrement expire• Info NetHDD

1. Sélectionnez l'événement à rechercher dans le fichier journal et sélectionnez ensuite un paramètre secondaire.
2. Entrez la date et l'heure en face de « Date début » et « Temps fin » et cliquez sur Chercher.
3. L'événement est affiché :

• Vous pouvez changer de page à l'aide de la barre de navigation :

Pour avancer et reculer, appuyez sur (3) et (2). Pour passer à la première ou à la dernière page, appuyez sur (4) et (1). Pour passer directement à une page précise, entrez le numéro de page dans le champ (5) puis cliquez sur (6).

• Cliquez sur Détails afin d'obtenir des informations plus précises.
• Cliquez sur Lire afin de démarrer éventuellement le visionnage de l'enregistrement.
• Cliquez sur Sauvegarder pour exporter le fichier journal sur un dispositif USB.

Configuration

Remarque

Les données de configuration complètent tous les réglages de l'appareil effectués après la mise en service. Ces données peuvent être enregistrées sur un dispositif USB. Ceci permet de configurer, par exemple, un autre appareil de façon identique.

Remarque

L'appareil peut être mis à jour depuis un dispositif USB ou via le réseau par FTP.

Copiez le fichier de mise à jour portant l'extension *.may de la clé USB vers le répertoire principal.

Branchez la clé USB sur le connecteur USB de l'appareil.

1. Sélectionnez le connecteur USB. Cliquez le cas échéant sur Actualiser.
2. Sélectionnez le fichier de mise à jour et cliquez sur Mise à jour de firmware.
3. Attendez jusqu'à ce que l'appareil redémarre.
4. Vérifiez le cas échéant l'état du logiciel résident sous les options « Info Système » du menu Maintenance.

Remarque

La mise à jour via FTP fonctionne comme décrit ci-dessus : le PC doit se partager sur le même réseau local !

Configurez un PC en tant que serveur FTP.

Saisissez l'adresse IP du serveur FTP.

Remarque

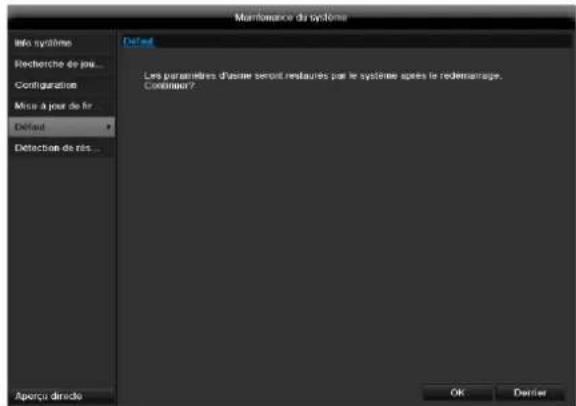

Cette opération permet de rétablir les paramètres

d'origine de l'appareil (réinitialisation).

Avertissement

Tous les réglages effectués depuis la mise en service (caméras, paramètres

d'enregistrement, PTZ, alarmes, etc.) seront supprimés !

Evitez les pertes de données en sauvegardant préalablement ces réglages. Après la réinitialisation, vous pouvez eventuellement les recharger.

Remarque

Les informations relatives au trafic et aux interfaces du réseau sont affichées ici.

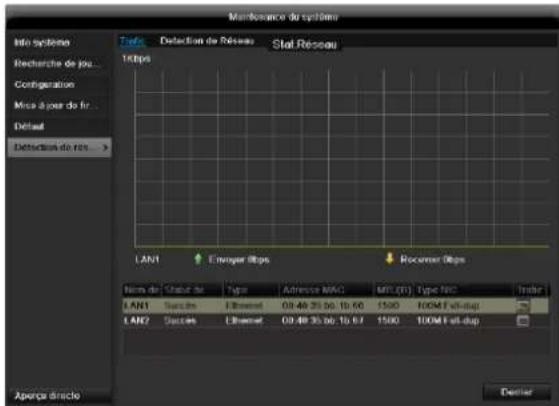

ONGLET utilisation du réseau

La quantité des données reçues et envoyées est représentée graphiquement.

Dans le champ sous le graphique figurent, en fonction des réglages, le statut et des informations concernant un ou deux raccordements réseau.

ONGLET Détection de réseau

« Adresse Destination » permet de contrôler la connexion avec un autre appareil, comme un ordinateur par exemple. Entrez l'adresse réseau de l'ordinateur à contrôler (p. ex. 192.168.0.25) et cliquez sur Tester.

Des informations relatives à deux paramètres apparaissent :

Paramètres	Configuration
Délai moyen	Temps nécessaire à l'appareil pour répondre
frame Taux de perte	Indique le nombre de pourcentages des paquets n'avant pas été trans-mis.

Remarque

En présence d'un taux de perte du paquet élevé, il est recommandé de répéter le test réseau.

Remarque

Si le taux de perte du paquet reste élevé, il est conseillé de contrôler le câblage du réseau ou la présence de dommages dans la ligne. Plus le taux de perte du paquet est élevé, moins bonne est la connexion entre l'appareil contrôlé et l'enregistreur.

Pour « Exportation paquets de Réseau », vous pouvez exporter les réglages des différents raccords, ou du raccord, en fonction du réglage.

1. Sous « Nom du dispositif », Sélectionnez un support d'enregistrement sur lequel les réglages doivent être enregistrés.
2. Cliquez sur Sauvegarder.

Au terme de la barre de progression, une fenêtre de remarque s'affiche lorsque l'initialisation a réussi. Fermez la fenêtre avec OK.

• Cliquez sur Statut pour afficher le statut des raccords LAN (connecté/non connecté).
• Cliquez sur Configuration pour modifier vos réglages réseau.

ONGLET stat. réseau

En cet onglet, il peut voir la bande passante nouvelle et sortante.

Actualisez avec Rafraîchir.

Remarque

La fonction d'exportation permet de sauvegarder des enregistrements importants sur des dispositifs externes tels que :

des clés USB

des disques durs USB

des graveurs de DVD, etc.

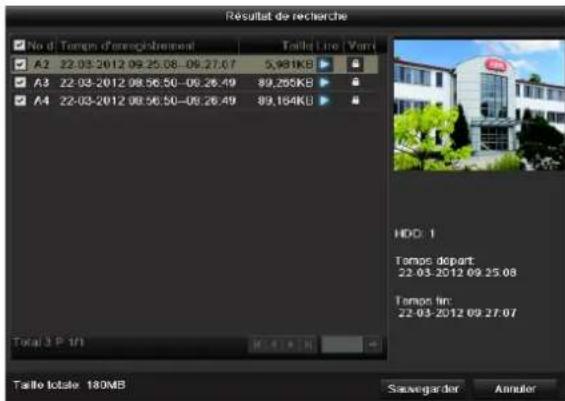

• « Exporter » permet d'exporter tous les enregistrements pour la période sélectionnée. Remarque : il n'est pas possible d'exporter une période plus grande que 24 heures.
• Entrez les paramètres, voir p. 210.
• Cliquez sur Details pour délimiter le champ de recherche.

• La taille de fichier pour chaque enregistrement et le total des tailles pour tous les enregistrements apparaissent à l'écran.
• Cliquez sur le symbole « Lire » pour visualiser l'enregistrement correspondant.
• Pour verrouiller ou déverrouiller un fichier, cliquez sur le symbole « Verrouiller »

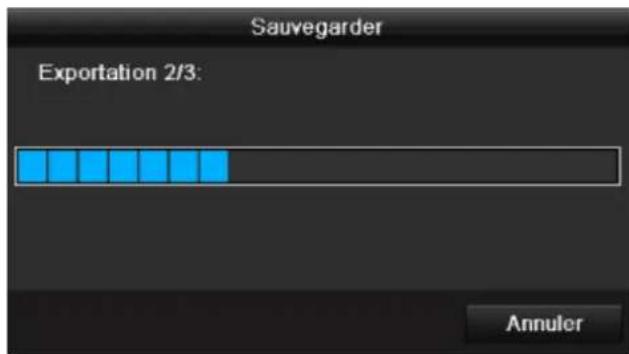

• Cliquez sur Sauvegarder pour accéder à l'écran d'exportation.

1. Sélectionnez dans le menu déroulant le dispositif raccordé sur lequel les données doivent être sauvegardées.
2. Si le dispositif n'apparaît pas, cliquez sur Actualiser.
3. Si le dispositif ne s'affiche toujours pas, débranchez-le de l'appareil et raccordez-le à nouveau. Pour ce faire, lisez également les instructions du fabricant.
4. Cliquez sur Formater pour commencer l'exportation. La progression de la sauvegarde s'affiche.

Remarque

Une fois la sauvegarde terminée, vous pouvez sélectionner les données enregistrées sur le support et les lire à l'aide du lecteur. Ceci permet de vérifier si l'exportation s'est déroulée correctement.

Événement (type d'événement « entrée alarme »)

Définissez la période de l'enregistrement recherche à l'aide des champs « Début » et « Fin ». Sélectionnez une entrée d'alarme en cochant ou en décochant une case et en cliquant sur Chercher.

Événement (type d'événement « détention de mouvement »)

Définissez la période de l'enregistrement recherche à l'aide des champs « Début » et « Fin ». Sélectionnez une caméra en cochant ou en décochant une case et en cliquant sur Chercher.

Les deux types d'événements sont affichés lorsque vous appuyez sur le bouton Chercher de la fenêtre suivante:

Sélectionnez les données à exporter en cochant ou en décochant les cases correspondantes. « Lecture avant » et « Lecture après » vous permettent de définir le temps avant ou après alarme. Ces options vous permettent de définir la longueur de la vidéo exportée.

Cliquez sur Détails, pour visualiser la vidéo sélectionnée. Pour de plus amples informations sur la fenêtre Détails, voir Enregistrement par heure (p. 265).

Remarque

Les enregistrements trouvés avec les fonctions « Pre-play » ne peuvent être lus que si un enregistrement est présent avant/après l'alarme.

Remarque

Les sous-menus « Enregistrement » et « Image » sont pratiquement identiques au menu décrit précédemment; ils ne sont donc pas décrits séparément.

Manuel management

Appuyez sur la touche REC ou cliquez sur enregistrement en urgence dans le menu principal pour démarrer un enregistrement image/video manuel ou pour enclencher une sortie alarme.

Enregistrer

Sélectionnez la caméra pour démarrer l'enregistrement manuel. Pour ce faire, il suffit de cliquer sur le bouton correspondant.

Remarque

Cliquez sur Analogue pour enregistrer à l'aide de toutes les caméras raccordées.

Capture continue

Sélectionnez la caméra pour enregistrer manuellement des instantanés à la suite. Vous pouvez paramétrer l'intervalle de temps de l'enregistrement (voir page 264). Pour cela, cliquez sur le bouton correspondant.

Pour activer une des sorties d'alarme, cliquez gauche sur la sortie souhaitée puis appuyez sur Déclencher pour une sortie ou Déclencher toutes pour toutes les sorties. Pour réinitialiser la ou les sorties, cliquez sur Déplacer, ou Déplacer Tout.

Remarque

Sélectionnez Verrouiller pour verrouiller le menu de commande.

Sélectionnez Arrêter pour mettre l'appareil hors tension.

Sélectionnez Redemarrer pour redémarrer (mettre le système hors tension en sous-tension).

Voir également p. 257.

Dépannage

Avant d'appeler le service d'assistance, lisez les remarques suivantes pour déterminer la cause d'un incident.

Incident	Cause	Solution
Pas de courant	Le cable réseau n'est pas raccordé	Branchez le cable réseau correctement sur la prise de courant
	L'interrupteur du réseau est sur OFF	Mettez l'interrupteur du réseau sur ON
	La prise de courant n'est pas alimentée	Essayez d'utiliser un autre apparéil sur la prise de courant
Pas d'image	L'écran n'est pas paramétré pour la réception	Configuréz correctement le mode entrée videoj jusqu'à ce qu'une image en provenance de l'enregistreur s'affiche
	Le cable videoe est mal raccordé	Raccodez le cable videoe correctement
	Le moniteur raccordé est étient	Allumez le moniteur
Pas de son	Le cable audio est mal raccordé	Raccodez correctement le cable audio
	Les apparciels raccordés au cable audio sont éteints.	Allumez les apparciels raccordés au cable audio.
	Le cable audio est endommagé	Remplacez le cable
Le disque dur ne fonctionne pas	Le cable de connexion est mal raccordé	Raccodez le cable correctement
	Le disque dur est défectueux ou non compatible avec le système	Echangez le disque dur contre un disque dur recommends.
La connexion USB ne fonctionne pas	L'appareil n'est pas compatible	Raccodez un dispositif USB compatible USB 2.0
	Vous utilisez un hub USB	Raccodez le dispositif USB directement
Pas d'accès au réseau	Le cable réseau s'est détaché	Raccodez le cable réseau
	La configuration du réseau (DHCP, adresse IP etc.) est erronée	Vérifiez la configuration du réseau et corrigez-la le cas échéant.
La télécommande ne fonctionne pas	La polarité des piles (+, -) n'est pas respectée ou les piles sont épuisées	Remplacez les piles par des piles neuves. Pour pilotier l' apparéil à l'aide de la télé-commande, vous doivent orienter cette-ci vers le capteur de l' apparéil.
	La télécommande est trop éloignée de l'enregistreur	Utilisez la télécommande à une distance maximale de 7 m
	Il y a un obstacle entre la télécommande et l'enregistreur	Enlevez l'obstacle
	L'éclairage est trop puissant ou vous utilisez un tube fluorescent	Evitez les lumières trop fortes des tubes fluorescents
L'enregistrement n'est pas possible	Le disque dur n'est pas initiaisé	Montez et initialiséz le disque dur
Mise hors tension soudaine	La température à l'intérieur de l' apparéil est trop élevé	Nettoyez l' apparéil ou enlevez tout objet pouvant empêcher l'aération

Entretien et nettoyage de l'appareil

L'appareil ne nécessite pas d'entretien. Protégez l'appareil contre la poussière, les saletés et l'humidité.

Enregistreur numérique ABUS	TVVR35011	TVVR45021
Compression video	H.264, MPEG-4
Utilisation hybride	-
Entrées caméra	8	16
Sorties caméra	-
Sorties moniteur	Moniteur: 1 x BNC (1.0 V p-p, 75 Ω), 1 x VGA, 1 x HDMI
Mode de fonctionnement	Triplex
Résolution (mode live)	HDMI:1920*1080/60Hz(1080P),1600x1200/60Hz, 1280*1024/60Hz,1280*720/60Hz, 1024*768/60HzVGA:1920*1080/60Hz(1080P),1600x1200/60Hz, 1280*1024/60Hz,1280*720/60Hz, 1024*768/60HzBNC Output:PAL: 704x576, NTSC: 704x480
Résolution / débit d'image par ca-méra (enregistrement)	Max. 1920 x 1080 p @ 25 fps
Débit d'image total	200 fps	400 fps
Niveau de compression	Par camera réseau
Durée d'enregistrement avant/après l'alarme	0 - 30 secondes / 5 - 900 secondes
Dispositif d'enregistrement	2 x SATA HDD	8 x SATA HDD
Sauvegarde des données	2 x USB 2.0	3 x USB 2.0, eSATA
Affichage	1 / 4 / 6 / 8 / 9	1 / 4 / 6 / 8 / 9 / 16
Modes d'enregistrement	Manuel, programme, détction de mouvement, alarme, détction de mouvement et alarme, détction de mouvement ou alarme
Modes de recherche	Par événement, date et heures
Entrée d'alarme (NO/NC)	4	16
Sortie de relais	2 (Capacité de charge: 12VDC/1A)	4 (Capacité de charge: 12VDC/1A)
Nombre d'utilisateurs	2 (au max. 31)
Raccordement au réseau	1 x RJ45 10/100/1000 Mbps
Accès simultanés au réseau	128 Connections de la caméra
Fonctions réseau	Mode live, visionnage, exportation de données, configuration
DDNS	√
NTP	√
Commande PTZ	RS-485
Protocoles PTZ	PELCO-D, PELCO-P, Samsung, LG-MULTIX
Types d'alarme	Signal sonore, signal OSD, courriel
Audio	Line In: 1 x BNC (2.0 V p-p, 1000Ω)Audio Out: 2 x BNC (600Ω)	Line In: 1 x Cinch (2.0 V p-p, 1000Ω)Audio Out: 2 x Cinch (600Ω)
Commande	Souris, télécommande, clavier (non fourni)
Logiciel	Logiciel client
Langues d'interface OSD	allemand, anglais, français, nederlandais, danois, polonais, espagnol, tchêque
Alimentation	12 VDC, 3.0 A, 50~60 Hz	100~240VAC, 6.3A, 47~63Hz
Consommation d'électricité	<13 W (sans disque dur)	<45 W (sans disque dur)
Température de fonctionnement	-10°C ~ + 55°C
Dimensions (LxHxP)	470 x 90 x 45 mm
Poids	≤ 8 kg sans disque dur
Certificates	CE

Capacité de mémoire HDD

La mémoire requise pour l'enregistrement et la surveillance dépend non seulement de la capacité de mémoire physique du disque dur utilisé, mais aussi de la résolution et du début de l'enregistrement.

Le CD fourni contient un programme permettant de calculer l'espace requis pour la mémoire. Par ailleurs, ce logiciel peut être téléchargé depuis notre site web tout comme le logiciel ABUS CMS.

Connexions à l'écran

HDMI + VGA	HDMI + CVBS	VGA + CVBS	HDMI seulement	VGA seulement	CVBS seulement
✓	✓	✓	✓	✓	✓

Remarque concernant la directive européenne sur les appareils électriques et électroniques

Dans l'intérêt de la protection de l'environnement, l'appareil ne doit pas être jeté avec les ordures ménagères à la fin de son service. L'élimination doit avoir lieu par le biais des points de collecte agréés dans votre pays. Respectez la réglementation locale concernant l'élimination de matériels.

Éliminez l'appareil conformément à la directive française 2002/96/CE - WEEE (Waste Electrical and Electronic Equipment) relative aux appareils électriques et électroniques usagés.

Pour toute question, adressez-vous aux collectivités locales responsables de l'élimination et du recyclage de ces produits. Vous obtenez la liste des points de collecte d'appareils usagés auprès de votre mairie, votre déchetterie ou votre revendeur.

Remarques concernant la manipulation de piles

Respectez la polarité lorsque vous introduisez les piles. N'essayez pas de les recharger et ne les jetez en aucun cas au feu ! N'utilisez pas en même temps des piles de type différent (piles usagées et neuves, piles alcalines et au carbone etc.). Retirez les piles si vous n'utilisez pas l'appareil pendant une période prolongée. Une utilisation inappropriée peut entraîner des risques d'explosion et de fuite!

Pensez à la protection de l'environnement ! Les piles usées ne doivent pas être mélangées avec les ordures ménagères ! Remettez-les à un point de collecte de piles usagées.

Veillez à ce que les piles ne tombent pas entre les mains de vos enfants. Vos enfants peuvent les mettre dans la bouche et les avaler. Ceci peut avoir des conséquences graves pour leur santé. Dans ce cas, il faut consulter immédiatement un médecin!

Ne rechargez ou chauffez jamais les piles ordinaires et ne les jetez pas au feu (risque d'explosion).

Remplacez les piles qui commencent à s'user.

Remplacez toujours toutes les piles en même temps et utilisez des piles du même type.

Important

Les piles qui seront des fuites ou sont endommagées peuvent provoquer des brûlures si elles entrent en contact avec la peau.

Portez des gants appropriés dans de tels cas. Nettoyez le compartiment des piles à l'aide d'un chiffon sec.

Remarque importante concernant l'élimination de piles

Ce produit utilise des piles auxquelles la directive européenne 2006/66/EG s'applique et qui ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et ne peuvent et non peut et non peut.

Renseignez-vous sur les dispositions en vigueur dans votre pays concernant la collecte séparée de piles usagées.

L'élimination correcte des piles permet d'éviter des conséquences néfastes pour l'environnement et la santé.

Les piles qui contiennent des substances dangereuses portent les symboles suivants :

Pb = La pile contient du plomb

Cd = La pile contient du cadmium

Hg = La pile contient du mercure

Remarque concernant la directive européenne rohs

L'appareil est conforme à la directive RoHS.

La conformité avec la directive RoHS signifie que le produit ou la pièce ne contient aucune des substances suivantes dans des concentrations supérieures aux concentrations maximales dans des matériaux homogènes, à moins que la substance ne fasse partie d'un usage auquel la directive RoHS ne s'applique pas :

a) 0,1% de plomb (par unité de poids), b) mercure, c) chrome hexavalent, d) biphenyl polybromé (PBB) et polybromodiphenyllether, e) 0,01% de cadmium (par unité de poids)

Termes techniques utilisés

Signal vidéo HDTV à 1080 pixels et affichage entrelacé. 16:9

Rapport largeur/hauteur de l'écran, inspiré du format d'un écran de cinéma.

Signal vidéo HDTV à 1280 x 720 pixels et affichage progressif.

Le système classique de télédiffusion PAL produit des images de 576 lignes, généralement avec 768 points-image. La télévision à haute définition (HDTV) fonctionne avec 1280 × 720 points-image.

Diagonale d'image

Indication de la taille d'une image : distance entre le coin gauche inférieur et le coin droit supérieur - en pouces ou en centimètres.

Navigateur

Programme permettant d'afficher des sites Internet. CIF

À l'origine, ce format était destiné à la conversion de la norme PAL en norme NTSC. CIF correspond à une résolution vidéo de 352 x 288 pixels, 2 CIF à 704 x 288 pixels, 4 CIF à 704 x 576 pixels.

Type de prise élargie pour signaux audio analogiques ou signaux vidéo FBAS.

Dynamic Domain Name System

Service réseau enregistrant et mettant à jour les adresses IP de ses clients dans une base de données.

DHCP

Dynamic Host Configuration Protocol

Protocole de réseau permettant l'intégration automatique d'appareils ('clients') dans des réseaux existants. Les serveurs DHCP (par exemple, un routeur Internet) attribuent automatiquement l'adresse IP, le sous-masque de réseau, le Gateway, le serveur DNS et, le cas échéant, le serveur WINS. Côté client, seule l'attribution automatique de l'adresse IP doit être activée.

Domaine (de noms) destiné à identifier les sites Internet (par exemple, www.abus-sc.de).

Dual Stream désigne un procédé de transmission vidéo. Il en résulte un enregistrement en haute résolution, ainsi qu'une transmission en basse résolution, par exemple via le réseau. Le 'main stream' (flux principal) dispose d'une résolution 4CIF, tandis que le 'sub stream' (flux secondaire) dispose seulement d'une résolution CIF.

'Digital Video Recorder'. Un appareil permettant d'enregistrer diverses sources vidéo et audio (analogiques, numériques). Les données sont compressées et enregistrées, par exemple sur un disque dur.

H.264

(MPEG-4 AVC) ; norme permettant une compression très efficace de signaux vidéo. Cette norme est utilisée, entre autres, sur des disques Blu-ray ou dans des systèmes de vidéoconférence.

Hard Disk Drive. Disque dur (disque magnétique)

Enregistrement numérique de données sur ordinateur ou DVR.

Unité de capacité de mémoire de dispositifs d'enregistrement (HDD, USB, cartes SD/MMC).

'Hybrid DVR'. DVR pour l'enregistrement d'images en provenance de caméras analogiques et d'un réseau.

Hypertext Transfer Protocol

Un procédé de transmission de données via des réseaux. Essentiellement utilisé pour l'affichage de sites Internet dans un navigateur.

Procédé utilisant un balayage entrelacé.

Adresse IP

Une adresse sur un réseau informatique, basée sur le protocole Internet (IP) et permettant d'adresser et d'accéder à divers appareils sur le réseau.

Procédé de compression à faibles pertes pour photos. La plupart des appareils numériques enregistrent leurs photos au format JPEG.

Moving Picture Experts Group Il s'agit d'une norme internationale pour la compression d'images animées. Sur certains DVD, les signaux audio sont compressés et enregistrés dans ce format.

Protocole de synchronisation horaire réseau

Procède pour synchroniser l'heure sur des réseaux. On trouve aussi SNTP ('Simple Network Time Protocol'), une variante simplifiée.

Norme de télédiffusion aux États-Unis. Le procédé se désigne par quelques détails du système européen PAL : une image NTSC consiste en 480 lignes visibles et contient au total 525 lignes. 60 demi-images s'affichent par seconde. En comparaison avec PAL, ce système est plus sujet aux distorsions de couleurs.

'Phase Alternating Line'. Un système de télévision couleur européen. Il utilise 576 lignes visibles. Une image compte en 625 lignes, dont les lignes destinées aux signaux de gestion. 50 demi-images s'affichent par seconde. Les phases du signal couleur alternent d'une ligne à l'autre.

Terme technique désignant la dalle d'un écran plat (on dit aussi écran LCD ou écran plasma).

Un « Personal Computer » peut être utilisé comme interface distante avec les logiciels fournis ou avec un navigateur.

'Picture element'. Point-image, élément d'image. Désigne l'unité la plus petite d'une transmission ou d'un affichage d'une image numérique.

'Picture in Picture'. Abréviation désignant la fonction « image dans l'image », permettant d'afficher simultanément deux signaux à l'écran. Le deuxième signal est superposé au premier.

PppoE

Procédé de transmission par réseau destiné à établir une connexion sur un circuit commuté. Ce procédé est utilisé, par exemple, pour des connexions ADSL.

Balayage ou affichage ligne par ligne, contrairement au procédé « entrelacé », où l'on saute des lignes.

PTZ

'Pan-Tilt-Zoom'

Faire pivoter, incliner et zoomer des caméras motorisées.

Port série permettant de raccorder, par exemple, des dispositifs d'enregistrement « à chaud ». Débit maximal utile sur USB 2.0 : environ 320 Mbit/s (environ 40 Mo/s).

'Video Graphics Array'. Interface habituelle sur un PC pour des signaux video analogiques. Il s'agit essentiellement de signaux RGB.

POUCE (inch)

Unité de diagonale d'écran. Un pouce correspond à 2,54 centimètres. Diagonales typiques d'un écran 16:9 : 26 pouces (66 cm), 32 pouces (81 cm), 37 pouces (94 cm), 42 pouces (106 cm), 50 pouces (127 cm), 65 pouces (165 cm).

Le mécanisme interne d'un disque dur (HDD) est très fragile. Utilisez l'appareil en respectant les consignes suivantes afin d'éviter des erreurs de disque dur. Les enregistrements importants doivent être sauvegardés sur des supports externes afin d'éviter les pertes de données.

Remarques

• Ne pas déplacer l'appareil lorsqu'il est en service. L'humidité à l'intérieur de l'appareil peut être à l'origine de phénomènes de condensation et de dysfonctionnements du disque dur.
• Ne jamais débrancher un appareil sous tension ou couper le courant en actionnant le disjoncteur.
• Ne pas déplacer l'appareil immédiatement après la mise hors tension. Pour déplacer l'appareil, executez les étapes suivantes :
• Attendez au moins deux minutes après le message OFF (sur l'écran de l'appareil).
• Retirez la fiche de la prise de courant.
• Déplacez l'appareil.
• Une coupure de courant pendant l'utilisation de l'appareil peut provoquer une perte de données sur le disque dur. Utilisez un système d'alimentation en courant sans interruptions!
• Le disque dur est très fragile. Après quelques années de fonctionnement, le disque dur peut être endommagé par une mauvaise utilisation ou un environnement inapproprié. Des arrêts de lecture inattendus ou des effets de mosaïques visibles sont des signes précurs. Dans certains cas, il n'y a pas de signes précurs annonçant une panne du disque dur.
• Un disque dur défectueux est incapable de lire des enregistrements. Dans ce cas, il faut remplacer le disque dur.

ABUS enregistreur vidéo réseau NVR

TVVR35011 / TVVR45021

Fabricant ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing (Allemagne)

Version 1.0

Oeenvolgende directe beelden 220 Alarm 220 Oplossen van storingen 221 Recorder reinigen en onderhoden 221 Opmerking 221 Technische gegevens 222 HDD opslagcapaciteit 223 Overzicht van verbinding combinaties 223 Afvoeren 224 Verwijzing waar de EG-richtlijn voor oude elektrische- en elektronische apparatuur 224 Informatie over de omgang met batterijen 224 Belangrjke opmerking met betrekking tot het afvoeren van batterijen 225 EU-richtlijn 2002/95/EG (RoHS-richtlijn) 225 Glossarium 226 Gebruikevaktermen 226 Over de ingebouwde harde schijf 228 Vue d'ensemble de l'appareil 232 Commandedusysteme 233 Généralités 233 Dispositifs de commande sur l'appareil 233 Connecteurs au dos de l'appareil 234 Touches de commande sur la télécommande 236 Commande à la souris 236 Guide de démarrage rapide 252 Avant de commencer 252 Monjours du disque dur 252 Branchements 252 Configuration de l'appareil 252 Consignes de sécurité importantes 253 Explication des symboles 253 Utilisation appropriée 253 Généralités 253 Alimentation en courant 253 Surcharge/surtension 254 Cables 254 Lieu d'installation/Environnement 254 Télécommande 254 Maintenance et entretien 255 Accessoires 255 Mise en service 255 Enfants 255 Prelude 256 Informations d'ordre général 256 Déballage 256 Contenu de la livraison 256 Clavier virtue 257 Demarrage de I'appareil 257 Arreter, verrouiller, redemarrer l'appareil 257 Indicateurs d'etat 258

Généralités 258

Indicateurs sur le moniteur 258

Assistant de paramétrage 259

Paramétrage du système 259

Paramétrage de l'administrateur 259

Date et heure. 259

Paramètres réseau 260

Gestion des disques durs 260

Configuration des caméras réseau 260

Enregistrement caméra. 261

Mode live 262

Vue d'ensemble 262

Symboles d'état 262

Menu contextuel en cas de commande à la souris 262

Barre de sélection sur l'image de la caméra. 263

Réglages 264

Configuration de la sortie H264

Restitution 265

Généralités 265

L'écran de visualisation 265

Commande via champ de contrôle 265

Clic-droit sur lecture en cours 266

Menu principal 267

Vue d'ensemble des menus 267

Description du menu. 267

Configuration de système 269

Aperçu 269

Général 269

Terminologie 270

Agencement d'un réseau 271

Configuration réseau 271

RS-232 276

Aperçu directe 276

Avertissement 277

Utilisateur 277

Camera 279

Camera 279

OSD 279

Image 279

PTZ 280

Mouvement 280

Alarme 281

Configuration d'enregistrement 282

Configuration 282

Planning 282

Codage 283

Autres paramètres (TVVR45021 uniquement) 284

Vacances 284

Moniteur du disque dur 285

Paramètres d'administration du disque dur. 285

Configurations des disques durs des caméras 286

Vérification de l'état du disque dur 287

Configuration des alertes de disque dur 287

S.M.A.R.T. 287

Relecture 288

Enregistrement par heure 288

Sur événement 288

Reperage 288

Image 289

Maintenance 290

Info système 290

Recherche de journal 290

Configuration 291

Mise à jour de firmware 292

Défaut. 292

Réseau 292

Sauvegarder 294

Enregistrement par heure 294

Événement (type d'événement « Entrée alarme ») 295

Événement (type d'événement « Détection de mouvement ») 295

Manuel Management 296

Enregistrer 296

Capture continue 296

Alarme nouvelle 296

Dépannage 297

Entretien et nettoyage de l'appareil 297

Spécifications techniques 298

Capacité de mémoire HDD 299

Élimination des déchets 300

Remarque concernant la directive européenne sur les appareils électriques et électroniques 300

Remarques concernant la manipulation de piles 300

Remarque importante concernant l'élimination de piles 301

Remarque concernant la directive européenne RoHS 301

Glossaire 302

Termes techniques utilisés 302

Warning : Si vous voulez faire une sauvegarde redondante, vous devez activer la mode redondante au menu codage (voir page 358).

R/W

Ce mode d'emploi appartient à un produit.

Il contient des recommandations en ce qui concerne sa mise en service et sa manutention.

Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile!

Vous trouvez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante.

Vue d'ensemble de l'appareil 232

Commande du système 233

Généralités 233

Dispositifs de commande sur l'appareil 233

Connecteurs au dos de l'appareil 234

Touches de commande sur la télécommande 236

Commande à la souris 236

Guide de démarrage rapide 252

Avant de commencer 252

Moniteur du disque dur 252

Branchements 252

Configuration de l'appareil 252

Consignes de sécurité importantes 253

Explication des symboles 253

Utilisation appropriée 253

Généralités 253

Alimentation en courant 253

Lieu d'installation/Environnement 254

Télécommande 254

Maintenance et entretien 255

Accessoires 255

Mise en service 255

Enfants 255

Prelude 256

Informations d'ordre général 256

Déballage 256

Contenu de la livraison 256

Clavier virtuel 257

Démarrage de l'appareil 257

Arrêter, verrouiller, redémarrer l'appareil 257

Indicateurs d'état 258

Généralités 258

Indicateurs sur le moniteur 258

Assistant de paramétrage 259

Paramétrage du système 259

Paramétrage de l'administrateur 259

Date et heure. 259

Paramètres réseau 260

Gestion des disques durs 260

Configuration des caméras réseau 260

Enregistrement caméra. 261

Mode live 262

Vue d'ensemble 262

Symboles d'état 262

Menu contextuel en cas de commande à la souris 262

Barre de sélection sur l'image de la caméra. 263

Réglages 264

Configuration de la sortie H264

Restitution 265

Généralités 265

L'écran de visualisation 265

Commande via champ de contrôle 265

Clic-droit sur lecture en cours 266

Menu principal 267

Vue d'ensemble des menus 267

Description du menu. 267

Configuration de système 269

Aperçu 269

Général 269

Terminologie 270

Agencement d'un réseau 271

Configuration réseau 271

RS-232 276

Aperçu directe 276

Avertissement 277

Utilisateur 277

Camera 279

Camera 279

OSD 279

Image 279

PTZ 280

Mouvement 280

Alarme 281

Configuration d'enregistrement 282

Configuration 282

Planning 282

Codage 283

Autres paramètres (TVVR45021 uniquement) 284

Vacances 284

Moniteur du disque dur 285

Paramètres d'administration du disque dur. 285

Configurations des disques durs des caméras 286

Vérification de l'état du disque dur 287

Configuration des alertes de disque dur 287

S.M.A.R.T. 287

Relecture 288

Enregistrement par heure 288

Sur événement 288

Reperage 288

Image 289

Maintenance 290

Info système 290

Recherche de journal 290

Configuration 291

Mise à jour de firmware 292

Défaut. 292

Réseau 292

Sauvegarder 294

Enregistrement par heure 294

Événement (type d'événement « Entrée alarme ») 295

Événement (type d'événement « Détection de mouvement ») 295

Manuel Management 296

Enregistrer 296

Capture continue 296

Alarme nouvelle 296

Dépannage 297

Entretien et nettoyage de l'appareil 297

Spécifications techniques 298

Capacité de mémoire HDD 299

Élimination des déchets 300

Remarque concernant la directive européenne sur les appareils électriques et électroniques 300

Remarques concernant la manipulation de piles 300

Remarque importante concernant l'élimination de piles 301

Remarque concernant la directive européenne RoHS 301

Glossaire 302

Termes techniques utilisés 302

Si vous voulez faire une sauvegarde redondante, vous devez activer la mode redondante au menu
