BRUGSANVISNING TVVR35011 ABUS

Version 1.0307 Dansk Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden. Indholdet kan ses med sideanvisninger kan findes i indekset.

Læs forklaringerne i den separate kvikguide samt henvisningerne på cd’en eller i den vedlagte dokumentation vedrørende temaet „styring via webinterface“ og „software“. De findes i internettet under www.abus.comOversigt over apparatet

Oversigt over apparatet

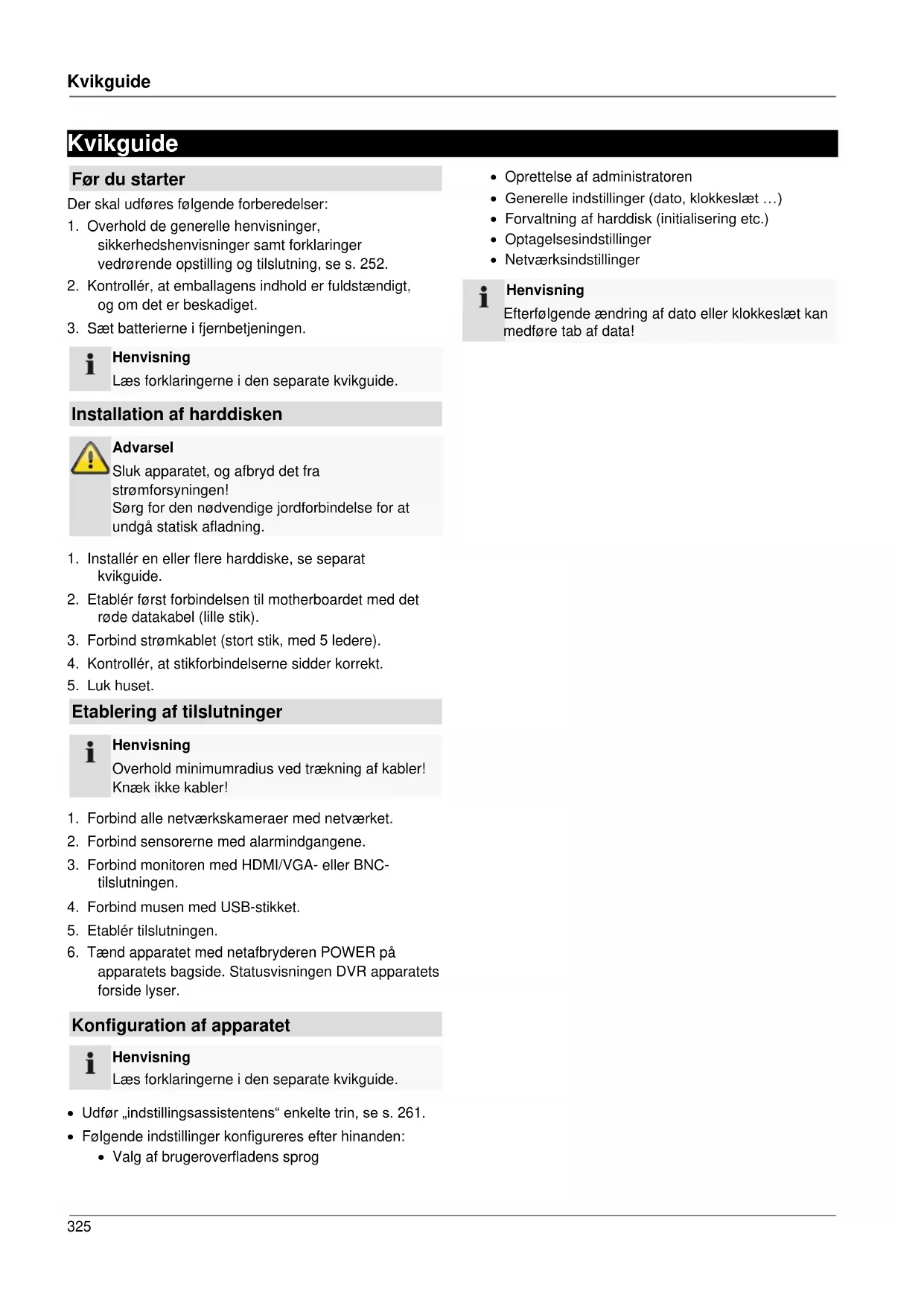

Kvikguide Før du starter Der skal udføres følgende forberedelser:

1. Overhold de generelle henvisninger,

sikkerhedshenvisninger samt forklaringer vedrørende opstilling og tilslutning, se s. 252.

2. Kontrollér, at emballagens indhold er fuldstændigt,

og om det er beskadiget.

3. Sæt batterierne i fjernbetjeningen.

Henvisning Læs forklaringerne i den separate kvikguide. Installation af harddisken

1. Installér en eller flere harddiske, se separat

røde datakabel (lille stik).

Etablering af tilslutninger

Henvisning Overhold minimumradius ved trækning af kabler! Knæk ikke kabler!

1. Forbind alle netværkskameraer med netværket.

5. Etablér tilslutningen.

6. Tænd apparatet med netafbryderen POWER på

Henvisning Læs forklaringerne i den separate kvikguide. Udfør „indstillingsassistentens“ enkelte trin, se s. 261. Følgende indstillinger konfigureres efter hinanden: Valg af brugeroverfladens sprog Oprettelse af administratoren Generelle indstillinger (dato, klokkeslæt …) Forvaltning af harddisk (initialisering etc.) Optagelsesindstillinger Netværksindstillinger

Henvisning Efterfølgende ændring af dato eller klokkeslæt kan medføre tab af data!Vigtige sikkerhedshenvisninger

Vigtige sikkerhedshenvisninger Symbolforklaring Der anvendes følgende symboler i vejledningen hhv. på apparatet: Symbol Signalord Betydning

Vigtigt Sikkerhedshenvisninger vedr. mulige skader på apparatet/ tilbehøret.

Henvisning Henvisning til vigtige informationer.

Der anvendes følgende kendemærker i teksten:

Handlungsopfordring/-anvisning med fastlagt rækkefølge for handlingstrinene i teksten

Liste uden fastlagt rækkefølge i teksten eller advarselshenvisningen Korrekt anvendelse Brug kun apparatet til det formål, som det er blevet bygget og konciperet til! Enhver anden anvendelse anses for at være ukorrekt! Dette apparat må kun anvendes til følgende formål: Denne HD-SDI optager anvendes i kombination med tilsluttede videosignalkilder (HD-SDI kameraer) og videogengivelsesapparater (CRT- eller TFT- monitorer) til at overvåge objekter.

Henvisning Datalagringen er underlagt de nationale retningslinjer om beskyttelse af persondata. Gør ved installationen kunderne opmærksom, at disse retningslinjer findes.

Generelt Læs følgende anvisninger grundigt igenne, før apparatet anvendes første gang, og overhold alle advarselshen- visninger, selv om du er bekendt med omgang med elektroniske apparater.

Advarsel Ved skader, der skyldes manglende overholdelse af denne betjeningsvejledning, bortfalder kravet om garanti. Vi påtager os intet ansvar for følgeskader!

Advarsel Vi påtager os intet ansvar i forbindelse med person- og/eller materielle skader, der skyldes ukorrekt håndtering eller manglende overholdelse af sikkerhedshenvisningerne. I sådanne tilfælde bortfalder ethvert krav om garanti! Opbevar denne håndbog omhyggeligt som fremtidig reference. Hvis apparatet sælges eller gives videre, skal denne vejledning denne vejledning også udleveres. Dette apparat blev produceret under overholdelse af internationale sikkerhedsstandarder. Strømforsyning Tilslut kun dette apparat til en strømkilde, der leverer netspændingen, der er anført på typeskiltet. Hvis du ikke er sikker på, hvilken findes hos dig, skal du kontakte el-forsyningsselskabet.

Advarsel Forebyg tab af data! Tilslut altid apparatet til en nødstrømsforsyning UPS med overspændingsbeskyttelse. Afbryd apparatet fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder. Dette apparats afbryder ikke apparatet fuldstændigt fra strømnettet. For at afbryde apparatet fuldstændigt fre nettet skal netstikket trækkes ud af stikdåsen. Derfor skal apparat opstilles, så en direkte og uhindret adgang til stikdåsen altid er sikret, og stikket i en nødsituation kan trækkes ud med det samme.Vigtige sikkerhedshenvisninger

For at udelukke brandfare skal netstikket principielt trækkes ud af stikdåsen, hvis apparatet ikke bruges i længere tid. Du bedes afbryde apparatet fra strøm- nettet før en storm og/eller tordenvejr med fare for lynnedslag. Eller tilslut apparatet til en nødstrømsforsyning.

Advarsel Åbn aldrig apparatet selv! Der er fare for elektrisk stød! Kontakt uddannet fagpersonale eller installatøren, hvis det er nødvendigt at åbne apparatet. Indbygningen eller ombygningen af en harddisk bør kun foretages af uddannet personale eller installatøren.

Advarsel Installation i eller ændringer af apparatet medfører tab af garanti, hvis det ikke foretages af fagpersonale. Vi anbefaler at lade en installatør installere en harddisk. Ved ukorrekt installation af harddisken bortfalder garantien! Overbelastning/overspænding Undgå at overbelast stikdåser, forlængerkabler og adaptere, da det kan medføre brand eller elektrisk stød. Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding (f.eks. tordenvejr). Kabler Tag altid fat i stikket på alle kabler, og træk ikke i selve kablet. Tag aldrig fat i netkablet med våde hænder, da de kan forårsage en kortslutning eller elektrisk stød. Stil hverken apparatet, møbelstykket eller andre tunge genstand på kablerne, og sørg for, at de ikke knækkes, især ved stikket og tilslutningsbøsningerne. Slå aldrig knuder på et kabel, og bind det ikke sammen med andre kabler. Alle kabler skal trækkes, så ingen træder på dem eller forhindres af dem. Et beskadiget netkabel kan medføre brand eller elektrisk stød. Kontrollér netkablet regelmæssigt. Netkabler og netstik må ikke ændres eller manipuleres. Anvend ikke adapterstik eller forlængerkabler, som ikke opfylder de gældende sikkerhedsnormer, og foretag heller ikke indgreb på strøm- og netkabler! Opstillingssted/driftsomgivelser Stil apparatet på en fast, jævn overflade, og stil ikke tunge genstande på apparatet. Apparatet er ikke beregnet til drift i rum med høj temperatur eller luftfugtighed (f.eks. badeværelser), eller hvor der forekommer meget støv. Driftstemperatur og driftsluftfugtighed: -10 °C til 55 °C, maks. 85 % relativ fugtighed. Apparatet må kun anvendes i tempereret klima. Sørg for, at en tilstrækkelig ventilation altid er sikret (stil ikke apparatet i reoler, på et tykt tæppe, på en seng eller dér, hvor ventilationsåbninger tildækkes, og lad der være mindst 10 cm til alle sider). direkte varmekilder (f.eks. radiatorer) ikke påvirker apparatet. der ikke er direkte sollys eller kraftigt kunstigt lys på apparatet. apparatet ikke står umiddelbart i nærhden af magnetfelter (f.eks. højttalere). der ikke står åben ild (f.eks. brændende lys) på eller ved siden af apparatet. kontakt med stænk og dråber og aggressive væsker undgås. apparatet ikke anvendes i nærheden af vand, især må apparatet aldrig neddyppes (stil ikke genstande, der er fyldt med væsker, f.eks. vaser eller drikkevarer, på eller ved siden af apparatet). der ikke trænger fremmedlegemer ind. apparatet ikke udsættes for kraftige temperatur- ændringer, da luftfugtigheden ellers kondensere og kan medføre elektriske kortslutninger. apparatet ikke udsættes for voldsomme rystelser og vibrationer. Fjernbetjening Hvis apparatet ikke anvendes i længere tid, skal alle batterier tages ud, da de kan løbe ud og beskadige apparatet.Vigtige sikkerhedshenvisninger

Vedligeholdelse og pleje Vedligeholdelsesarbejder er nødvendige, hvis apparatet er blevet beskadiget, f.eks. hvis netstik, netkabel eller hus er beskadiget, der er trængt væske eller genstande ind i apparatet, det har været udsat for regn eller fugt, eller hvis det ikke fungerer fejlfrit eller er faldet ned. Afbryd apparatet fra nettet i forbindelse med vedligeholdelsesarbejder (f.eks. rengøring)! Hvis du konstaterer røgudvikling, usædvanlige lyde eller lugte, skal du slukke apparatet med det samme og trække netstikket ud af stikdåsen. I disse tilfælde må apparatet ikke anvendes igen, før en fagmand har foretaget en kontrol. Lad kun kvalificeret fagpersonale foretage alle vedligeholdelsesarbejder. Åbn aldrig apparatets eller tilbehøres hus. Hvis huset er åbnet, er der livsfare på grund af elektrisk stød. Rengør apparatets hus og fjernbetjeningen med en fugtig klud. Anvend ikke opløsningsmidler, sprit, fortyndelser osv. De kan beskadige apparatets overflade. Anvend ikke de følgende substanser: Saltvand, insektbekæmpelsesmidler, chlor- eller syreholdige opløsningsmidler (salmiak), skuremidler. Gnid forsigtigt over overfladen med bomuldskluden, indtil den er helt tør.

Advarsel Apparatet arbejder med farlig spænding. Apparatet må derfor kun åbnes af autoriserede fagfolk. Alle vedligeholdelses- og servicearbejder skal udføres af autoriserede firmaer. Ukorrekt reparationer kan medføre livsfare for apparatets bruger. Tilbehør Tilslut kun apparatet, der udtrykkeligt er beregnet til det. I modsat fald kan der forekomme faresituationer eller skader på apparatet.

Idriftsættelse Læs alle sikkerheds- og betjeningshenvisninger før den første idriftsættelse! Åbn kun huset for at installere harddisken.

Advarsel Sørg ved installation i et eksisterende videoovervågningsanlæg for, at alle apparater er afbrudt fra net- og lavspændingsstrømkredsen!

Advarsel Foretag ikke selv montering, installation og kabelføring, hvis du er i tvivl, men overlad det til en fagmand. Ukorrekte og uprofessionelle arbejder på strømnettet eller på husets installationer er ikke kun en fare for dig selv, men også for andre personer. Træk installationernes kabler, så net- og lavspændingskredse altid forløber adskilt og ikke er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt. Børn Lad ikke børn få fingre i elektriske apparater! Lad aldrig børn anvende elektriske apparater uden opsyn. Børn kan ikke altid erkende mulige farer rigtigt. Smådele kan være livsfarlige, hvis de sluges. Opbevar batterierne og de genopladelige batterier uden for småbørns rækkevidde. Hvis et batteri eller genopladeligt batteri er blevet slugt, skal der straks søges lægehjælp. Hold også emballagefolierne borte fra børn. Der er fare for at blive kvalt! Dette apparatet hører ikke til i børns hænder. Fjedrende dele kan springe ud ved ukorrekt anvendelse og medføre, at børn kommer til skade (f.eks. øjnene).Indledning

Indledning Kære kunde. Tak, fordi du har valgt atkøbe dette produkt. Produktet opfylder kravene i de gældende europæiske og nationale retningslinjer. Overensstemmelsen er doku- menteret, de pågældende erklæringer og dokumenter befinder sig hos producenten (www.abus.com). Som bruger er du forpligtet til at følge denne betjenings- vejledning for bevare denne tilstand og sikre en farefri brug! Læs hele betjeningsvejledningen igennem før idriftsættelse af produktet, overhold alle betjenings- og sikkerhedshenvisninger! Alle indeholdte firmanavne og produktbetegnelser er de pågældende ejeres varemærker. Alle rettigheder forbeholdt. I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!

Ansvarsfritagelse Denne betjeningsvejledning blev udarbejdet meget omhyggeligt. Hvis du alligevel finder udeladelser eller unøjagtigheder, bedes du meddele os dette på adressen, der er anført på bagsiden af håndbogen. ABUS Security-Center GmbH påtager sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til på ethvert tidspunkt uden forudgående varsel at ændre produktet og betjeningsvejledningerne. ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstår i forbindelse med dette produkts udstyr, funktion og anvendelse. Der gælder ingen garanti for indholdet i dette dokument.

Generelle informationer Læs denne brugerhåndbog omhyggeligt igennem for at anvende apparatet rigtigt, og opbevar den til senere brug. Denne håndbog indeholder vejledninger vedrørende betjening og vedligeholdelse af optageren. Kontakt et autoriseret fagfirma i forbindelse med reparation af apparatet. Udpakning Håndtér apparatet meget forsigtigt, når du pakker det ud. Emballage og pakningshjælpemidler kan recycles og skal som regel afleveres til genanvendelse. Vi anbefaler dig: Emballagedele af papir, pap og bølgepap og kunststof skal lægges i indsamlingscontainerne, der er beregnet hertil. Hvis de endnu ikke findes i området, som du bor i, kan du smide disse materialer ud sammen med husholdningsaffaldet. Kontrollér først apparatet, hvis den originale emballage er beskadiget. Hvis apparatet har skader, skal du sende det tilbage med emballagen og kontakte producenten. Leveringsomfang ABUS HD-SDI optager Netkabel (EU / UK / AUS) SATA kabel og skruer til HDD Beslag og skruer til rackmontering Software-cd Betjeningsvejledning (på CD eller lukkede) Kort vejledning (på CD eller lukkede) Tilslutningsklemmer BNC/RCA-adapter (kun TVVR35011)Systembetjening

Systembetjening Generelt Du kan styre apparatet på følgende måde: Betjeningsenheder på apparatets forside Fjernbetjening USB-mus Betjeningsenheder på apparatet

Henvisning Se oversigten på s. 246.

USB-stik: Til eksterne USB 2.0-apparater (f.eks. mus, ekstern harddisk eller DVR-brænder)

Taster til valg af kamera 1, 2, 3, …: Visning af kamerastatus: Lyser hvidt: Kamera er tilsluttet Lyser blåt: Tilsluttet kamera optager Lyser ikke: Kamera ikke tilsluttet I live-visningen: Vælger kamera og viser som full screen

Navigationsknap: Ved afspilning: , indstiller hastighed , forrige/næste dag I live-visningen: Kanalvalg I menuer: Navigerer OK-tast: Hold trykket ned i 5 sekunder for at tænde eller slukke apparatet Bekræfter valget Aktiverer/deaktiverer „afkrydsningsboks“ Ved afspilning: PLAY/PAUSE Forøg/ nedsæt afspilnings hastigheden: Normal afspilnings hastighed

Jog-shuttle: Under afspilning: Yder ring (shuttle ring) ændre afspilnings hastighed Indre ring for at afspille enkelt billede i single funktion I menuer: Indvendig ring bevæger cursur op/ned Udvendig ring bevæger cursor til venstre/højre I live-visningen: Kanalvalg

DVR status-LED: Visning af apparatstatus: Lyser konstant hvidt: Systemstatus OK Blinker hvidt: Systemstatus OK, optagelses- indstillinger gemt, overvågningsmodus aktiv Lyser konstant blåt: Mindst et kamera optager i øjeblikket Lyser konstant rødt: Systemvedligeholdelse nødvendig

IR-modtager: Til fjernbetjeningenSystembetjening

Henvisning Se oversigten på s. 246.

VIDEO OUT: Videoudgang BNC BNC-stik til videoudgang til tilslutning af en monitor som alternativ til VGA-/HDMI- udgangen (nr. 18/nr. 19)

LINE IN: Audioindgang BNC (TVVR35011) Audioindgang cinch (TVVR45021) (optages ikke, overføres kun via netværk)

Netafbryder Til at tænde/slukke apparatet

ALARM IN: RS485-tilslutning til PTZ-kameraer Maks. 16 alarmindgange/4 alarmindgange ALARM OUT: Maks. 4 relæudgange/2 relæudgange

Fjernbetjeningens betjeningsenheder

Henvisning Se grafikken af fjernbetjeningen på s. 247.

DEV: Tilordner fjernbetjening med apparat-ID’en

Alfanumeriske taster: Vælg kamera (kanal) i live-visningen Indtastning af bogstaver og tal i indtastningsfelter

PREV: Ændrer visning af skærmen i live-visningen

Navigationstaster: Ved afspilning: , indstiller hastighed , forrige/næste dag I live-visningen: Vælger kamera (kanalvalg) I menuer: Navigerer

◄II: Pause/baglæns afspilning

PTZ : Tænder PTZ-styring

Enter-tast II: Bekræfter valget Aktiverer/deaktiverer „afkrydsningsboks“ Ved afspilning: PLAY/PAUSE Single Play-modus: Skifter enkelt frame videre

INFO: Skifter i live-visningen til en anden monitor

POWER: Tænder/slukker (holdes nede i 5 sekunder)

Tast Funktion Venstre Enkeltklik: Valg i menuen, aktivering af et indtastningsfelt eller et kartotekskort Dobbeltklik: Skifter visningen af skærm enkeltbillede- flere billeder ved live-visning og afspilning Klik og træk: I PTZ-modus: Styrer kameraerne Opretter alarmområder eller -zoner Højre Enkeltklik: Henter popup-menuen Scrolle- hjul Ved live-visning: Viser forrige/næste kamera I menuer: Scroller gennem menuerneSystembetjening

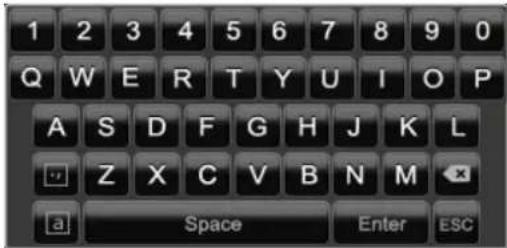

Skærmtastatur Hvis du klikker på et tekstindtastningsfelt med musen, vises skærmtastaturet: Ved indtastninger, der kun består af tal, vises følgende skærmtastatur: Tasterne har identisk funktion med et computer-tastatur. Klik med den venstre musecursor på et tegn for at indtaste det. Klik på Enter for at afslutte indtastningen. Klik på for at slette tegnet foran cursoren. Klik på det indrammede a for at skifte mellem store og små bogstaver. Den aktive indstilling vises over tastaturet. Klik på ESC for at afbryde en indtastning eller at forlade fetet. Start af apparatet

Bemærk Apparatet må kun tilsluttet til netspændingen, der er anført på typeskiltet! Anvend af sikkerhedsmæssige årsager en nødstømsforsyning UPS. Når apparatet er tilsluttet til strømforsyningen og hovedafbryderen på apparatets bagside er tændt, lyser DVR status-LED’en.

1. Under opstarten gennemfører apparatet en selvtest.

2. Til sidst vises indstillingsassistenten. Afslut den for at

komme til live-visningen.

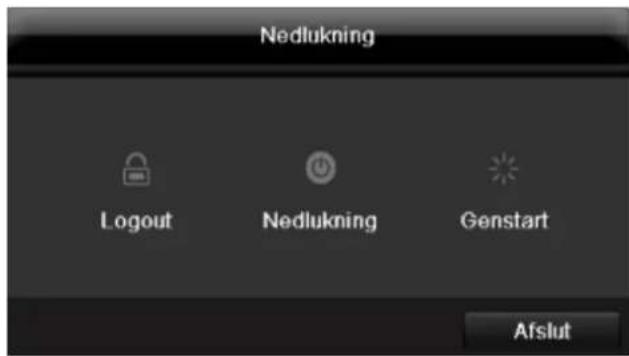

Nedlukning, Logout og genstart af apparatet Klik på Nedlukning i hovedmenuen. Oversigten vises.

1. Vælg optionen Nedlukning for at frakoble, og bekræft

forespørgslen med Ja. Apparatet frakobles. Tryk ikke på nogen tast under frakoblingen!

2. Vælg det venstre symbol Logout for at spærre

systemet. Brugeroverfladen er spærret. For at komme til menuen er det nødvendigt at indtaste en adgangskode.

3. Vælg det højre symbol Genstart for at genstarte.

Apparatet foretager en genstart. Tilkobling af apparatet Tryk på tasten OK, og hold den nede i 5 sekunder for at tænde apparatet igen.Statusvisninger

Statusvisninger Generelt Følgende statusvisninger informerer dig om driftstilstanden: LED’er på apparatets forside Akustiske signaltoner Icons (displayelementer) på monitoren

Henvisning Læs forklaringerne i den separate kvikguide. DVR status-LED

Tilstand Funktion Lyser konstant hvidt Systemstatus OK Blinker hvidt Systemstatus OK, optagelsesindstillinger gemt, overvågningsmodus aktiv Lyser konstant blåt Mindst et kamera optager i øjeblikket Lyser konstant rødt Systemvedligeholdelse nødvendig

Taster til valg af kamera status-LED

Tilstand Funktion Slukket Kamera ikke tilsluttet Lyser konstant hvidt Kamera tilsluttet Lyser konstant blåt Kamera optager i øjeblikket

Visninger på monitoren Apparatet viser dato og klokkeslæt, kameranavnet, og om der optages. Permanent optagelse: „Blåt R“ Alarm / MD&alarm / MD|Alarm optagelse: „Rødt R“ Bevægelsesregistreringsoptagelse: „Gult R“Indstillingsassistent

Indstillingsassistent Indstilling af systemet Indstillingsassistenten leder dig gennem de nødvendige grundindstillinger af systemet. Derefter er DVR indstillet til optagelse og overvågning.

Henvisning Alle detailindstillinger findes i apparatmenuen, se oversigt . Når der tændes første gang, vises valget af sprog

1. Klik i indtastningsfeltet, og vælg dit sprog i listen. Klik

på Anvend for at fortsætte. Følgende forespørgsel vises: Klik på Naeste for at starte assistenten.

Henvisning Når systemet er indstillet, kan du aktivere „afkrydsningsboksen“. Fluebenet forsvinder, og assistenten startes ikke længere automatisk.

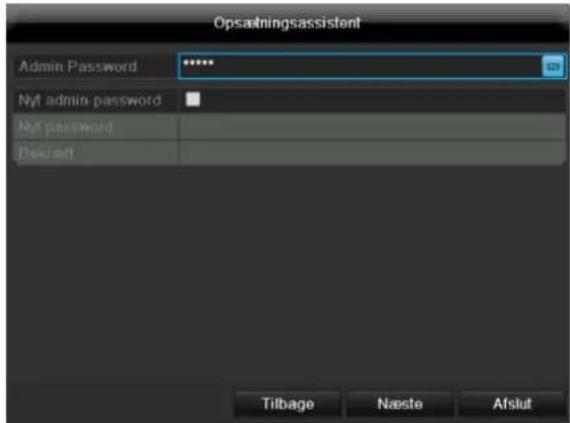

2. Aktivér „afkrydsningsboksen“ foran Nyt admin

password for at oprette et nyt kodeord.

3. Indtast det nye kodeord, og bekræft din indtastning i

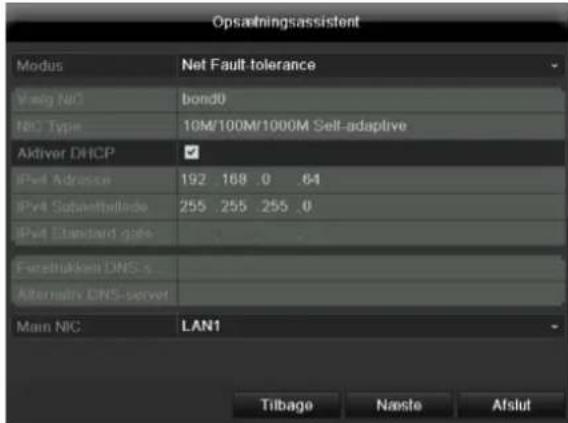

Netværksindstillinger

Henvisning Spørg hos den ansvarlige netværksadministrator, om du kan vælge DHCP, eller om IP-adressen og de videre indstillinger skal foretages manuelt.

1. Aktiver DHCP: Hvis DHCP er indstillet i netværk-

routeren, skal du aktivere „afkrydsningsboksen“ DHCP. Alle netværksindstillinger foretages derefter automatisk

2. DHCP ikke aktiveret: Indtast dataene manuelt

(IPv4-adresse, IPv4-subnetmaske samt den standardmæssigt indstillede IPv4 gateway = routerens IPv4-adresse). Som option kan du også indtaste DNS-serverens adresse, som du har brug for til at sende e-mails En typisk adresse kunne se ud på følgende måde: IPv4 Address: 192.168.0.50 IPv4 Subnet Mask: 255.255.255.0 IPv4 Default Gateway: 192.168.0.1 Preferred DNS Server: 192.168.0.1 Forvaltning af harddisk

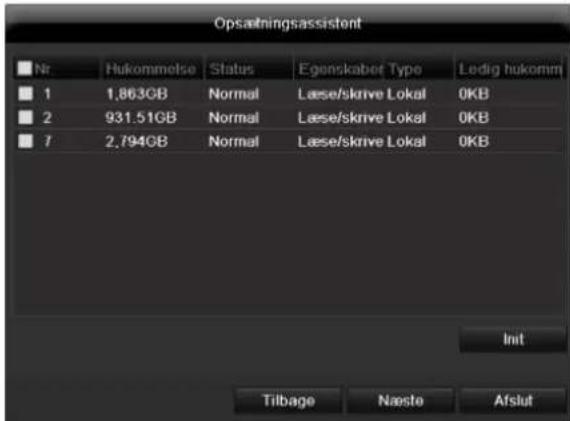

„checkboxen“ med et venstreklik og derefter klikke på Initialiser.

Advarsel Alle data, der befinder sig på den, slettes i den forbindelse!

2. Bekræft sikkerhedsforespørgslen med OK.

Harddisken indstillet til anvendelsen. Processen vises med statusbjælken.

3. Afslut indstillingen med OK, og klik på Next.

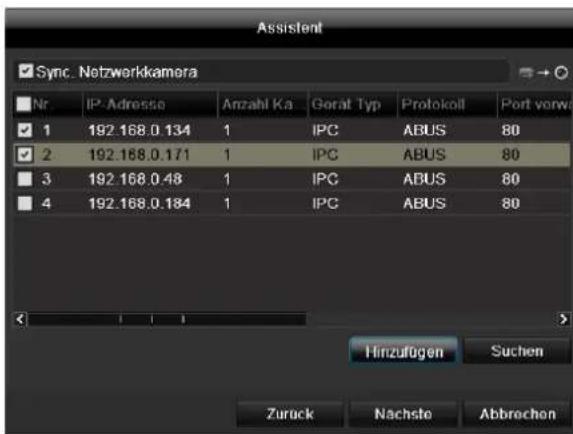

Indstilling af netværkskameraer

1. For at indstille netværkskameraer skal du klikke på

2. Efterfølgende finder du en oversigt med alle fundne

3. Aktivér „afkrydsningsfeltet“ med et venstreklik for at

vælge netværkskameraer, og derefter på Tilføj.

Henvisning Ved fjernadgang via internettet skal enheden tildeles en fast netværksadresse.Indstillingsassistent

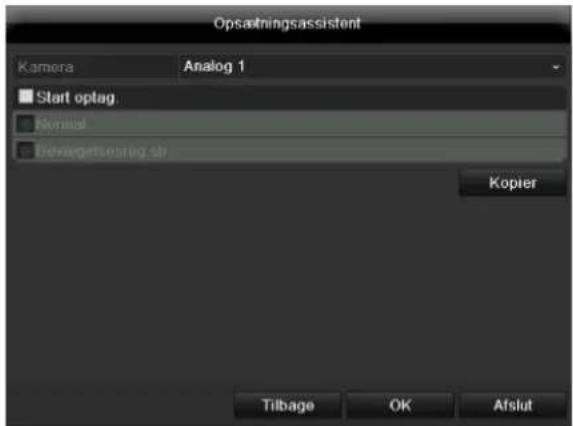

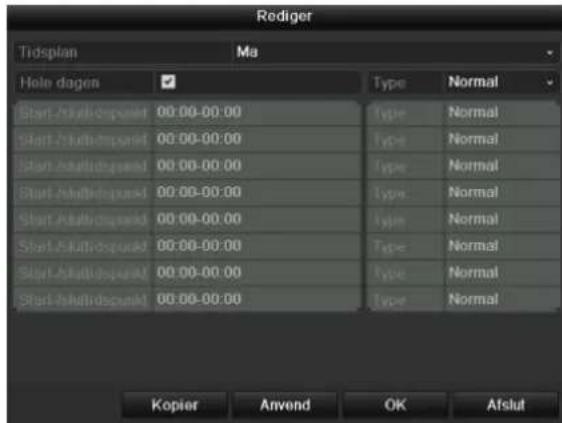

1. Vælg et kamera, som du ønsker at optage med,

3. Vælg optagelsestypen. Du kan vælge mellem

„Tidsplan“ og „Bevægelsesregistrering“. For en bevægelsesoptagelse skal den kamerainterne bevægelsesregistrering aktiveres.

4. Tryk på Kopier for at overtage indstillingen for andre

kameraer. Vælg dertil kameraerne, der vises i det nye vindue. Aktivér den pågældende checkbox med et museklik.

5. Afslut indstillingen og indstillingsassistenten med

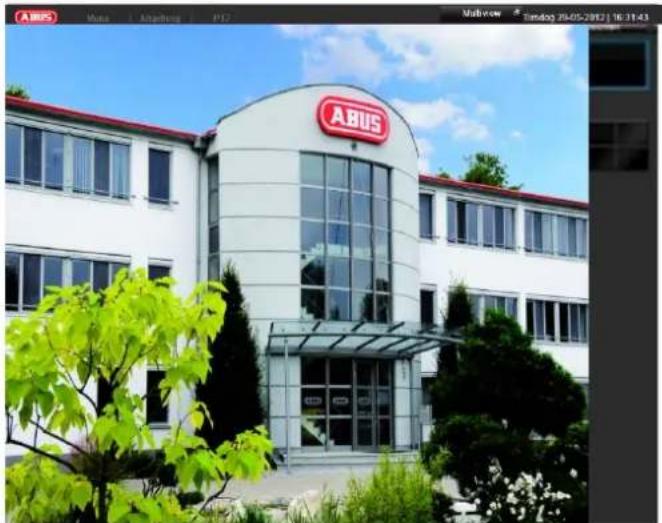

Live-visning Overblik Live-visningen starter automatisk, når apparatet tændes. Ved at trykke flere gange på tasten Menu kommer de også tilbage til live-visningen. I topteksten findes menuerne Menu Playback og PTZ. Til højre findes popup-menuen for visningerne. Til højre vises datoen og klokkeslættet. Klik på firkantsymbolet foroven til højre i menubjælken for at åbne popup-menuen for visningerne. Klik på et af symbolerne for at skifte mellem de forskellige visninger. På hovedskærmen vises signalerne for de tilsluttede kameraer. Ved at dobbeltklikke på den venstre musetast kan du vise det pågældende kamerabillede som full screen eller igen skifte tilbage til den oprindelige visning. Statussymboler Følgende symboler vises afhængigt af apparatets driftsstatus: Symbol Betydning

Rød: Alarmoptagelse Optagelse ved: Alarm, MD|Alarm, MD&alarm Gul: Bevægelsesoptagelse Optagelse kun ved bevægelsesregistrering Blå: Optagelse Permanent optagelse

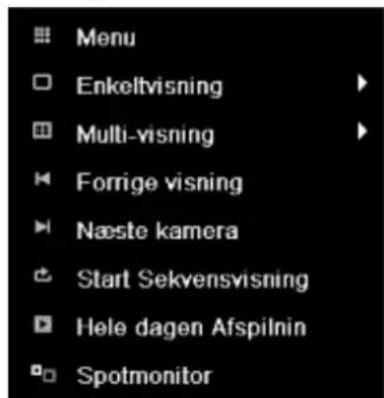

Henvisning Tryk på den højre musetast, mens musecursoren befinder sig over et live-billede. Følgende indstillinger er mulige. Pilen til højre viser, at en undermenu til udvalg åbnes:

Menu Åbner hovedmenuen Enkeltvisning Full screen for det valgte kamera Multi-visning Forskellige kameralayouts Forrige visning Visning af det forrige kamera Næste kamera Visning af de(t) næste kamera(er) Start Sekvens- visning Starter kamerasekvensen Hele dagen Af- spilnin Skifter til afspilning Spotmonitor Skift til spot-monitorLive-visning

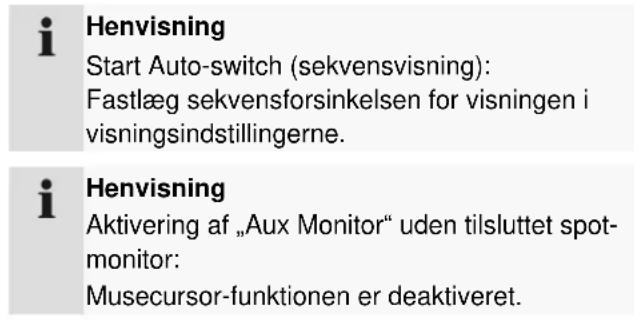

Henvisning Start Auto-switch (sekvensvisning): Fastlæg sekvensforsinkelsen for visningen i visningsindstillingerne.

Henvisning Aktivering af „Aux Monitor“ uden tilsluttet spot- monitor: Musecursor-funktionen er deaktiveret. Menulinje i kamerabilledet Klik på et kamerabillede i enkelt- eller multi-visningen. Der vises en valgmenu: (1) (2) (3) (4) (5) (6) (7) (8) Nr. Symbolets betydning (1) Område til at bevæge miniaturelisten (2) Aktivér/deaktivér manuel optagelse (3) Øjeblikkelig afspilning af de sidste 5 minutter (4) Aktivér/deaktivér videoudgangens audioudlæsning (5) Øjeblikkeligt billede af den valgte kanal (6) PTZ-styring (7) Digitalt zoom (8) Forlad valgmenuenLive-visning

Henvisning Live-visningen kan indstilles på følgende måde. Åbn hovedmenuen, og klik på Settings. Klik derefter på Liveview: På kartotekskortet General står følgende indstillinger til rådighed: Video visning VGA/HDMI, Main CVBS Vælger tilslutningen, hvos indstillingerne ændres Live-visning- modus Forskellige kameralayouts Varighed Omskiftningstid mellem de enkelte kameraer ved sekvensvisning Aktivér Audio Aktiverer/deaktiverer videoudgangens audioudlæsning. Audiosignalet udlæses kun, når den pågældende kameraindgang vises som full screen Vis hændelse Tildeler monitor til gengivelse af hændelser Full-screen- overvågning, varighed I sekunder, som hændelsen vises på den tildelte monitor. Post Event Display Time i sekunder, bestemmer varigheden af pop-up vindue til en begivenhed

Henvisning Optagerbilledet kan enten vises på en HDMI- eller en VGA-monitor. En kombination mellem HDMI- og VGA-udgang understøttes. BNC-udgangen kan enten anvendes til en spotmonitor eller en selvstændig monitor.

Henvisning HDMI/VGA monitor tilsluttet: En tilsluttet HDMI/VGA monitor vil automatisk blive hovedmonitor der hvor lyd udgangen også er tilknyttet. BNC udgangen Video Spot Out viser kameraer i sekvens og i fuld skærm. Hvis der ikke er tilsluttet et HDMI/VGA kabel under boot processen på DVR´en, vil hovedvideosignalet blive vist på hoved BNC udgang. Tilslut HDMI/VGA kablet og reboot DVR for at kunne benytte HDMI/VGA udgangen. Ingen HDMI/VGA monitor tilsluttet: Hoved videosignal bliver vist på BNC udgangen MAIN. BNC udgangen video spot ud viser kameraerne i sekvens og i fuld skærm.

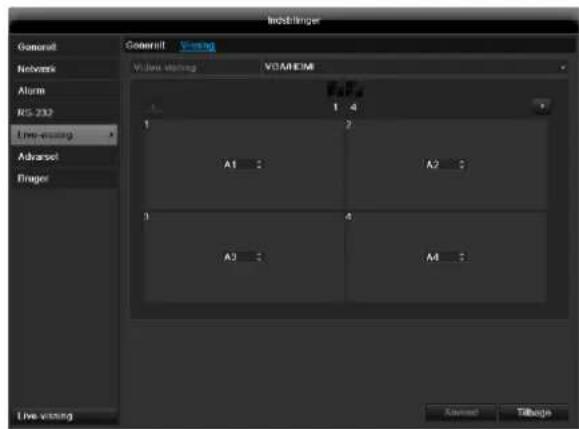

Indstilling af kameraudgangen Du kan indstille maks. 8/16 kameraer (TVVR35011/TVVR45021) i live-visningen samtidigt.

2. Vælg displaymodusen.

1 x 1 2 x 2 3 x 3 1 + 5 1 + 7 4 x 4 (kun TVVR45021)

3. Med navigationstasterne tilordner du det ønskede

kamerasignal til det pågældende skærmudsnit. Indstillingen X betyder, at dette kamera ikke vises.

Live-afspilning Generelt Afspilningen kan foretages på tre forskellige måder: Via hændelsessøgning i hovedmenuen Fra live-visningen Via logfilen i vedligeholdelsesmenuen

Henvisning Knapperne „forrige fil/dag/hændelse“ anvendes forskelligt afhængigt af afspilningsmodussen: Normal afspilning: Ved at trykke på knappen springer afspilningen til den forrige/næste dag. Hændelsessøgning: Ved at trykke på knappen springer afspilningen til den forrige/næste hændelsesdag. Dataeksport: Ved at trykke på knappen springer afspilningen til den forrige/næste fil.

Henvisning Det er muligt at afspille op til 4 kamerakanaler samtidig. Afspilningsskærmen Afspilningen styres i kontrolfeltet: Nr. Område

Løbende afspilning med dato og klokkeslæt

Valg af kamera til afspilning

Kalender med optagelsestypen

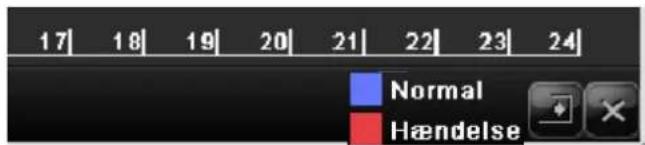

Kontrolfelt med tidsakse (se til højre) Styring via kontrolfelt Kontrolfeltet anvendes til at styre den løbende afspilning. Symbolerne har følgende betydning:

Nr. Symbolets betydning

Tænder/slukker audioafspilning

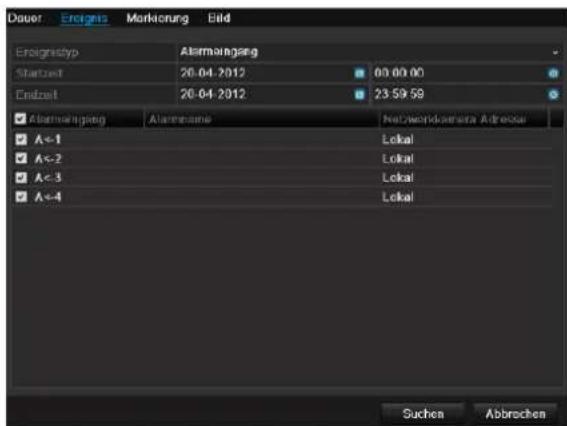

Tilføjer brugerdefineret markering

Hurtigt frem (1x - 16x)

Forrige optagelse, forrige dag

Næste optagelse, næste dag

Tidsakse: Klik med musen i tidsaksen for at fortsætte afspilningen et andet sted Klik på „skyderen“, og træk den til det ønskede tidspunkt for at starte afspilningen fra dette tidspunkt

Optagelsestype Blå = permanent optagelse Rød = hændelsesoptagelse

Henvisning Du kan zoome skærmens indhold. Klik med den højre musetast i den løbende afspilning. Vælg „digital zoom“ Zoom-modusen er aktiv. Forskyd zoom-området ved hjælp af vinduet på miniatureskærmen. Højreklik på billedet for at afslutte. Klik på „Administrer markeringer“ (6):

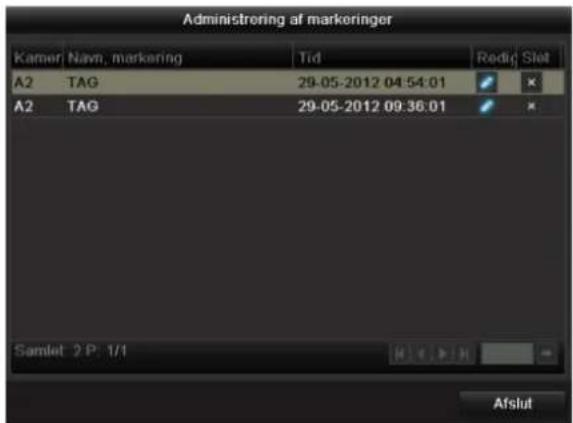

Klik på redigeringssymbolet for at ændre beskrivelsen af din markering. Klik på slettesymbolet for at fjerne. Højreklik under løbende afspilning Højreklik på afspilningsbilledet. Der står følgende optioner til rådighed: Kamera Kamera, der skal indstilles Digital Zoom Forstørrer det valgte skærmudsnit digitalt Betjeningsfelt Viser/skjuler kontrolfeltet til styring af afspilningen Afslut Afslutter afspilningenApparatmenu

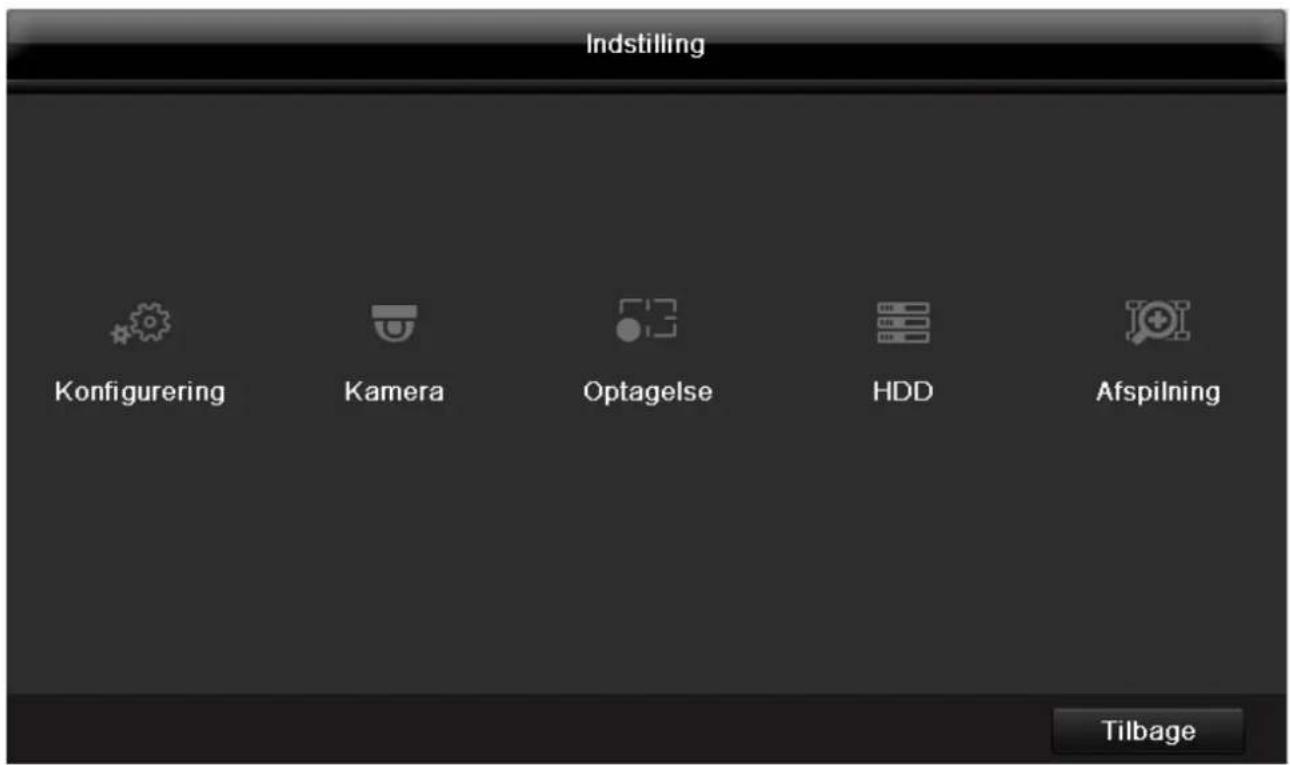

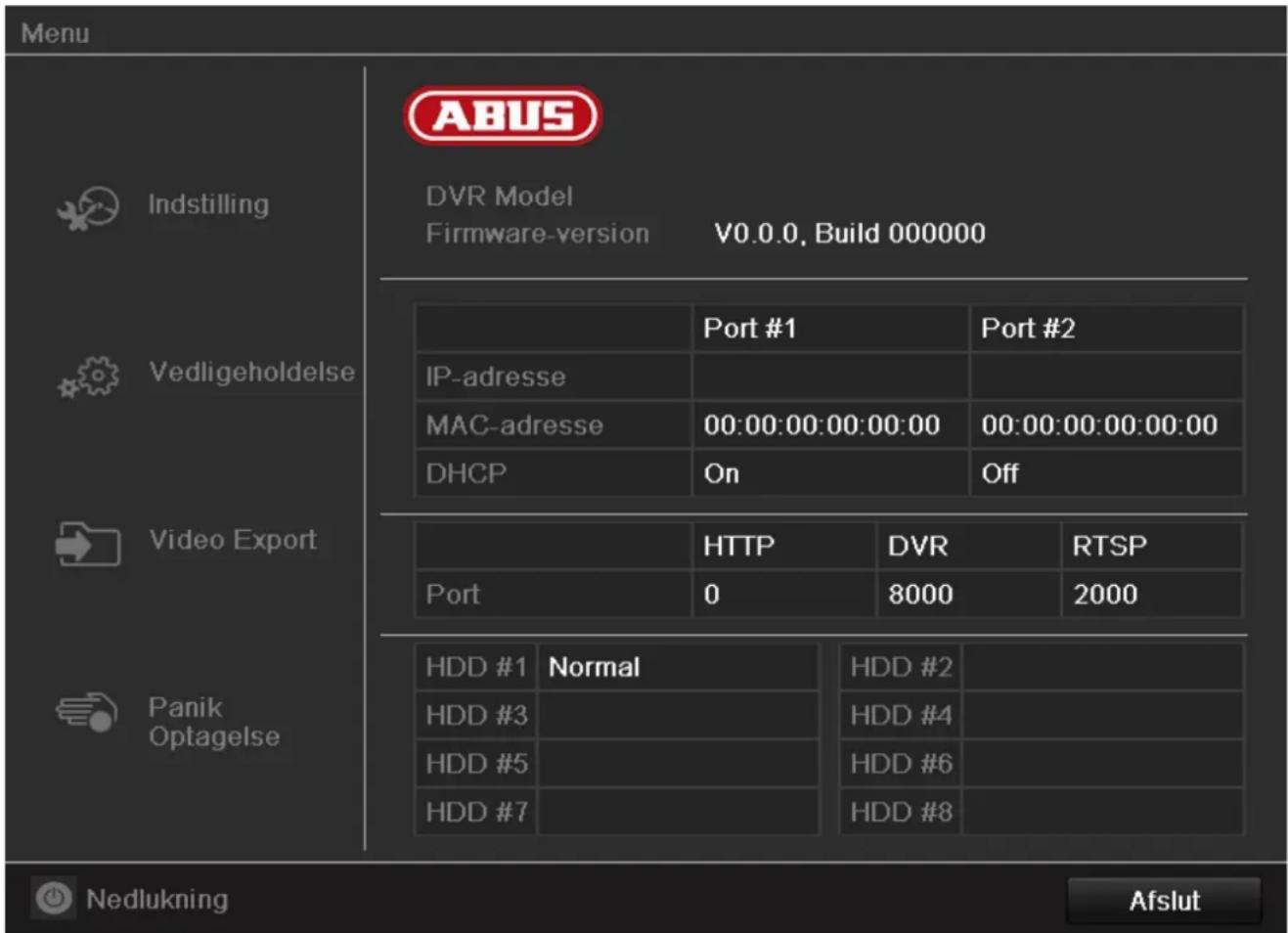

Apparatmenu Menuoversigt Efterfølgende menuoversigt viser dig alle menuer, som apparatet skal indstilles og styres med.Derudover kan du på den højre side se vigtige informationer om dit apparat. Klik på den ønskede menu for at åbne den. Klik på Exit for at lukke menuoversigten.

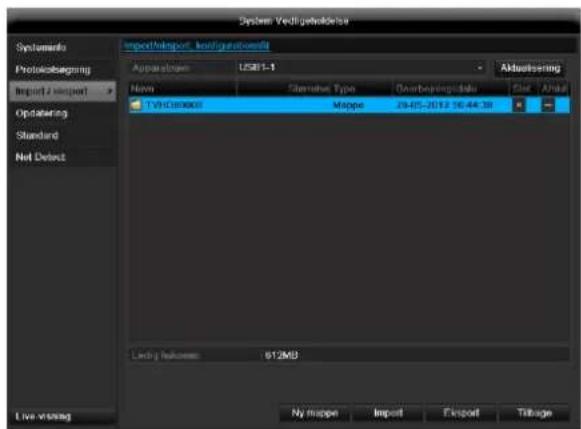

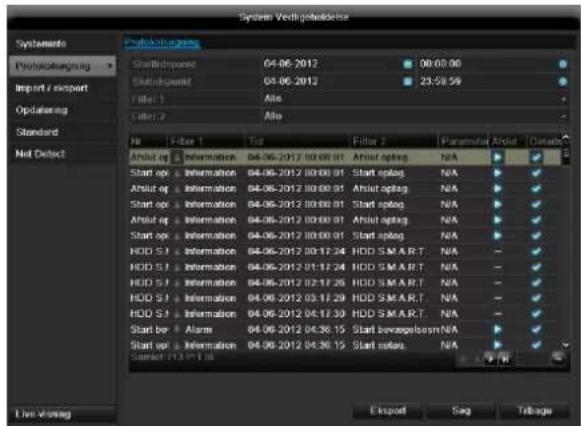

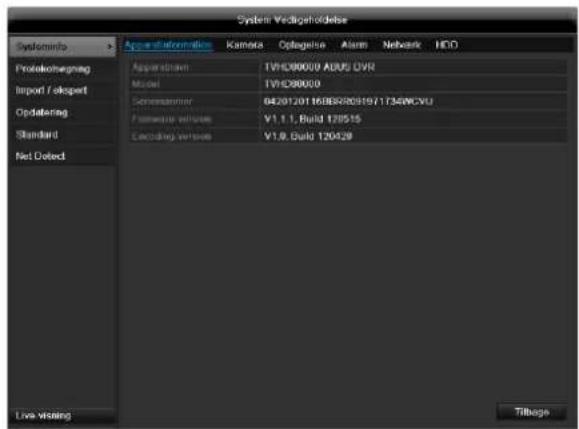

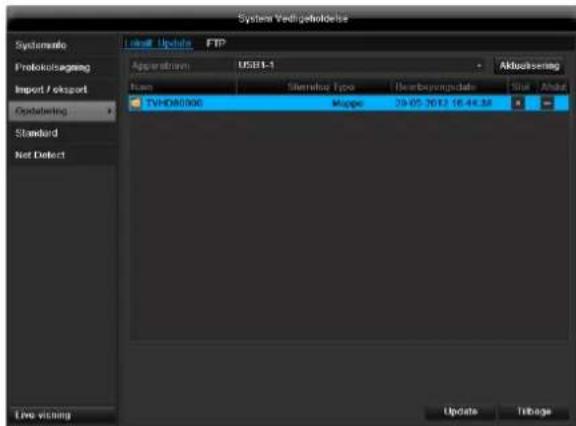

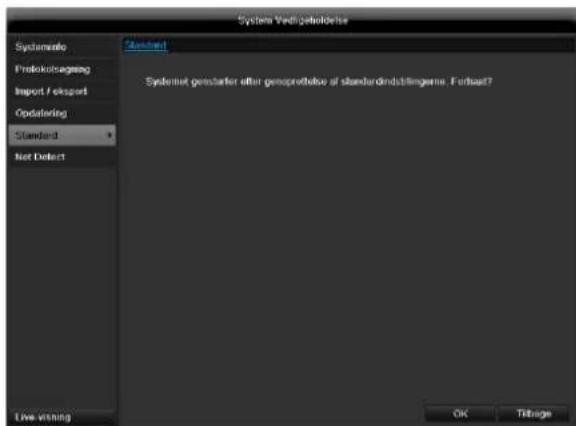

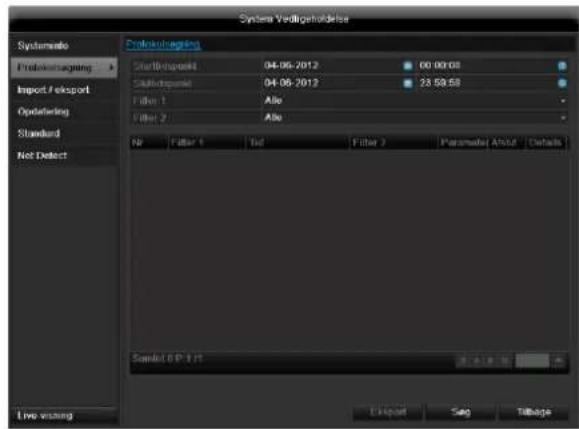

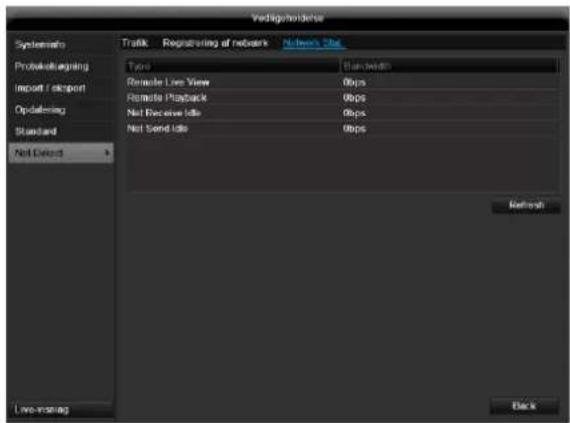

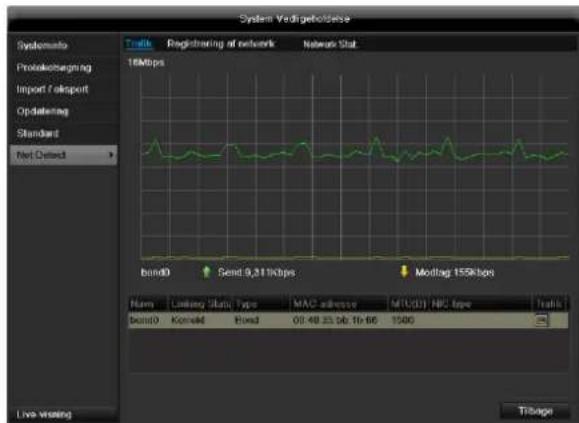

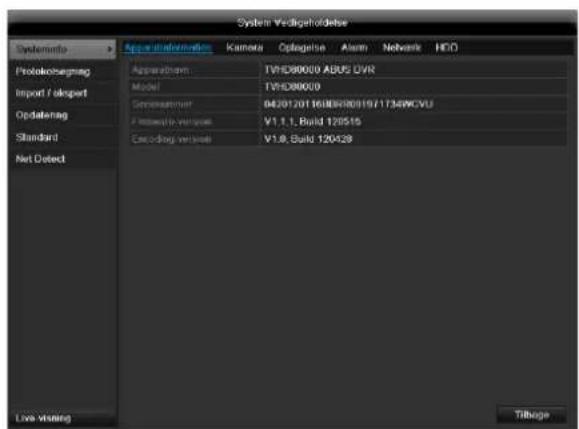

Vedligeholdelse Vedligeholdelse af apparatet som opdatering til ny firmware, gennem- søgning af logfil, import/eksport af konfiguration, reset til fabriksindstillinger, Visning af netværksbelastning.

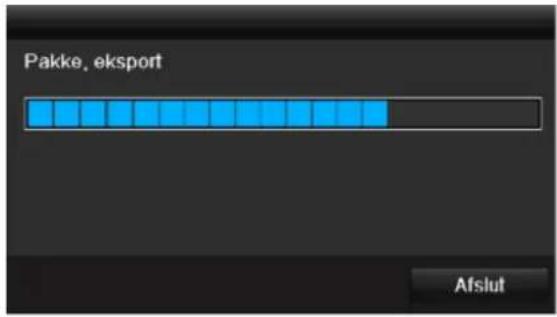

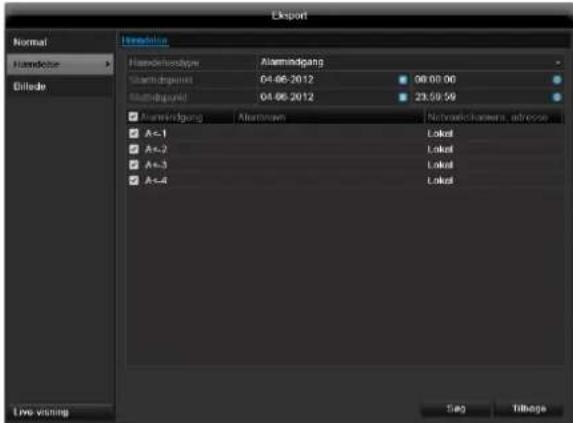

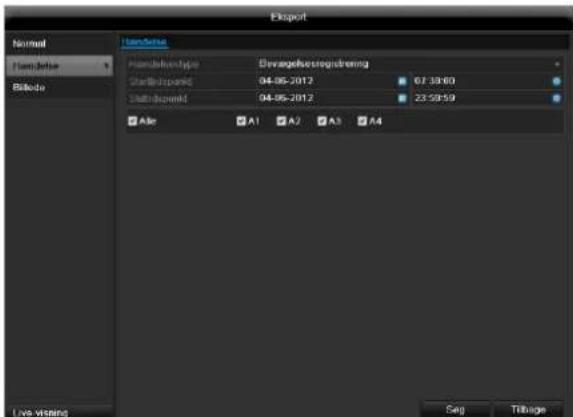

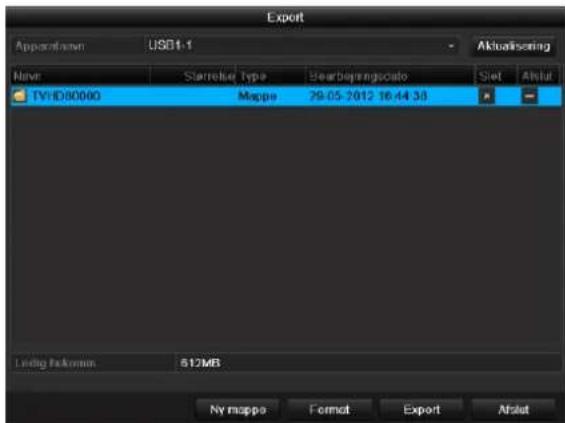

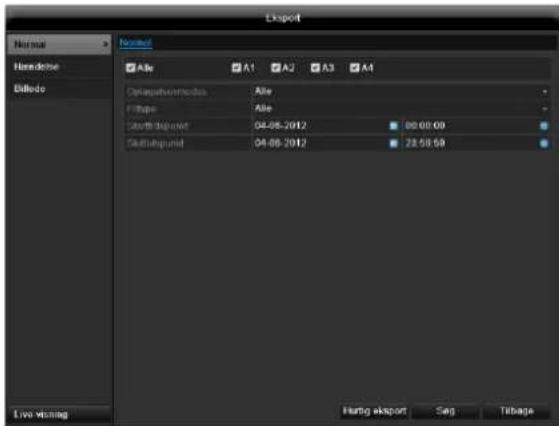

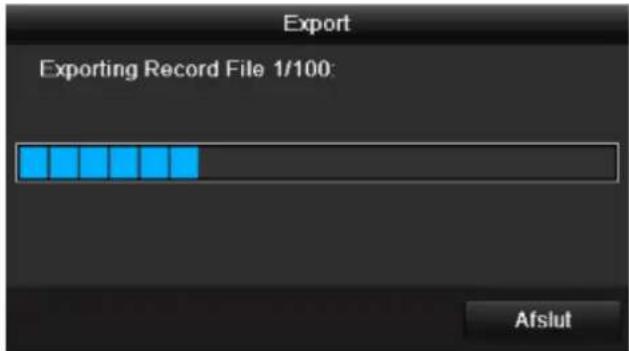

Video Export Funktion til eksport af gemte optagelser til USB-medier.

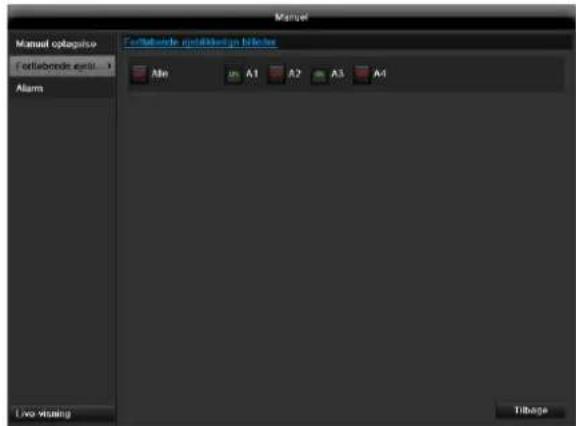

Panikoptagelse Starter eller afslutter valgte kameraers manuelle video- og billedoptagelse samt den manuelle kobling af alarmudgangene.

Nedlukning Spærring, nedlukning og genstart af apparatet.

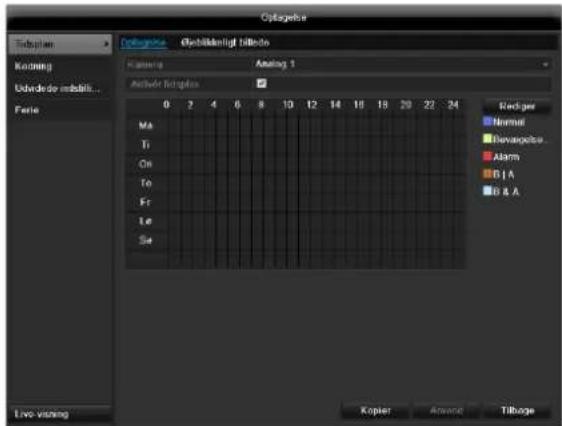

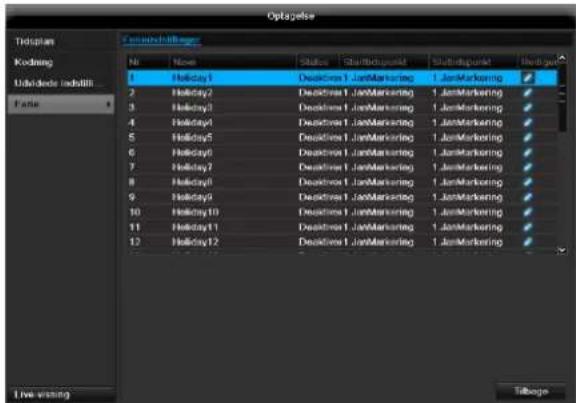

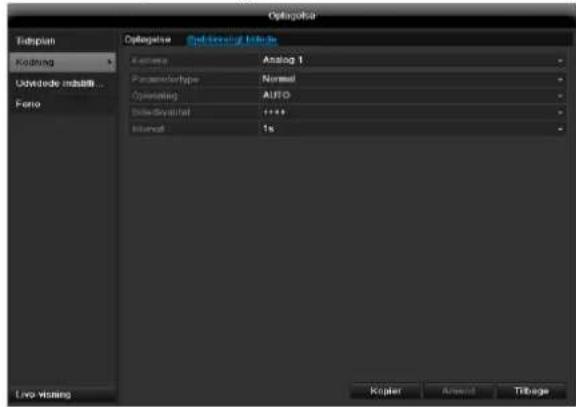

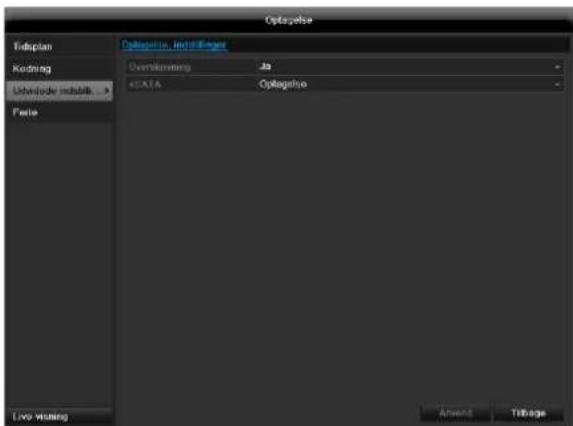

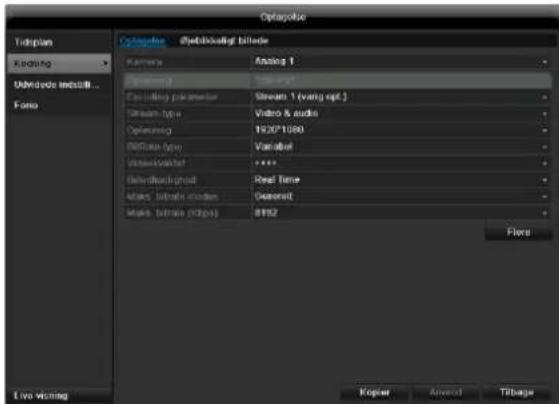

Optagelse Menu til indstilling af optagelsesparametre (tidsplan, kameropløsning, - stream etc.)

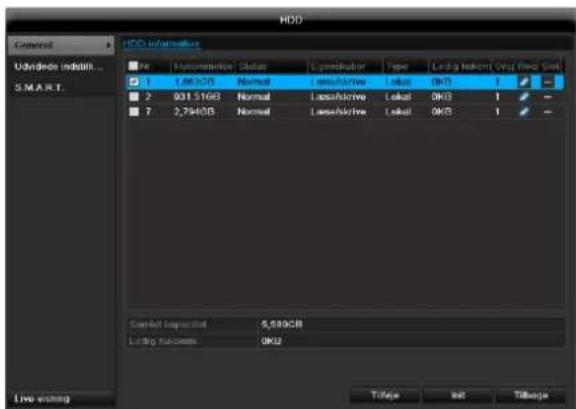

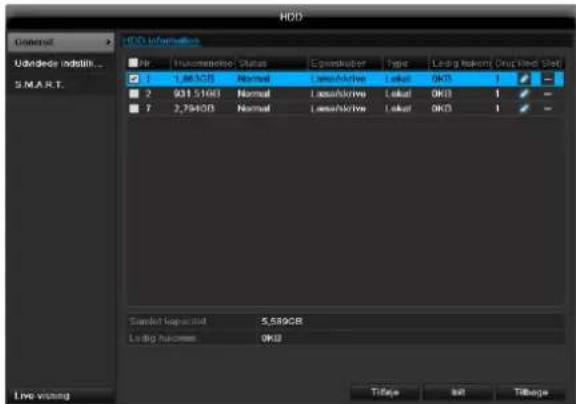

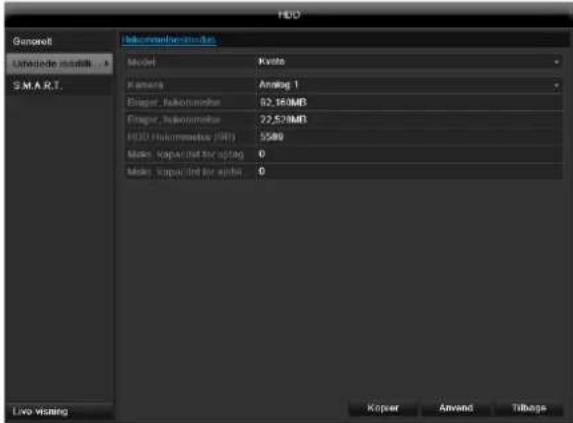

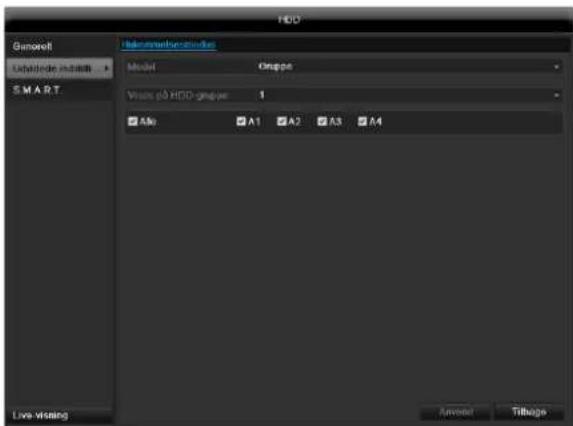

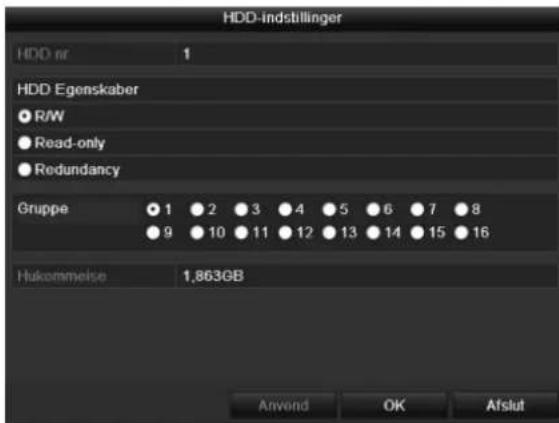

HDD Initialisering og forvaltning af indbyggede harddisks (tildeling af læse-/ skrivefunktion, kameraer, forvaltning af netværksharddisks etc.).

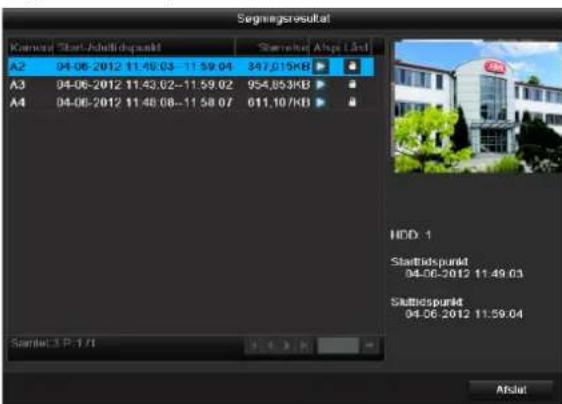

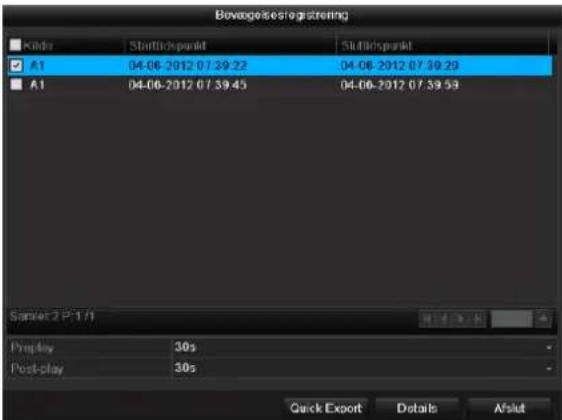

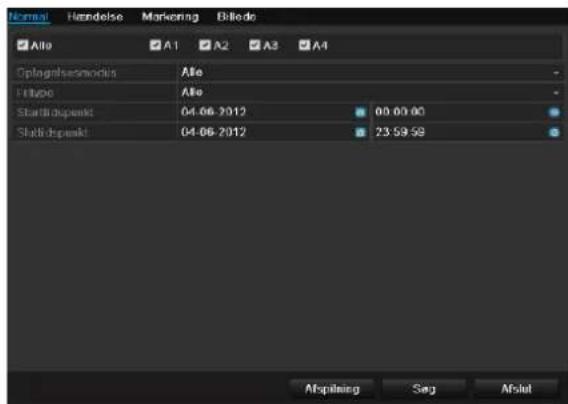

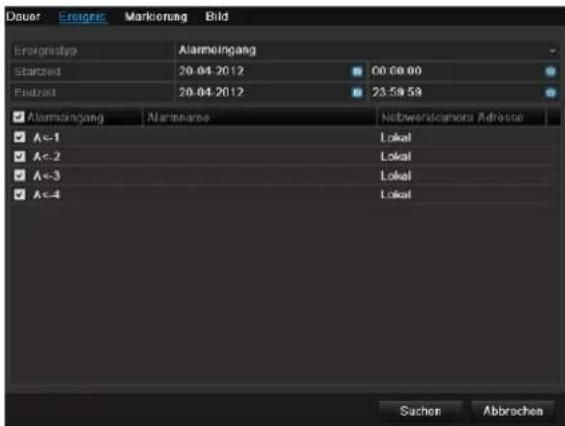

Afspilning Parameterstyret søgning efter video- eller billedoptagelser, der blev startet af hændelser som f.eks. alarmer eller bevægelsesregistrering, samt alarmhændelser og markeringer, der er placeret i afspilningen. 364Konfigurering

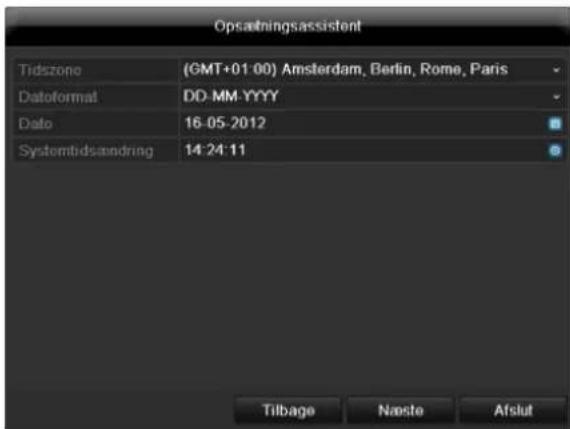

Advarsel Kontrollér, at dato og klokkeslæt blev indstillet korrekt. BEMÆRK: Efterfølgende ændring kan medføre tab af data! Sørg rettidigt for en datasikring. Overblik Menü Indstilling Side Generelt Sprog, video, klokkeslæt, dato, mus, kodeord, sommertid, yderligere indstillinger

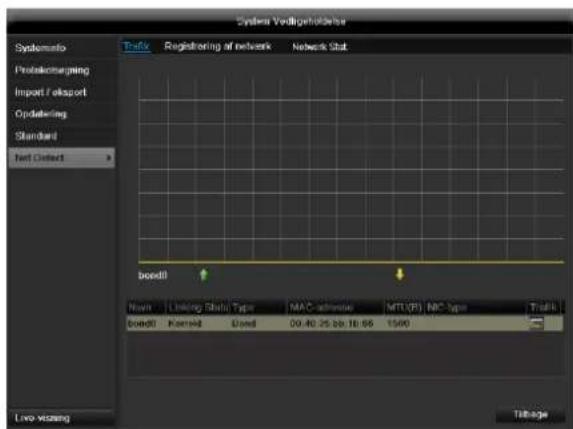

Netværk Nødvendige netværksindstillinger (manuel IP, DHCP, PPPOE, DDNS etc.) samt oversigt over netværksstatus

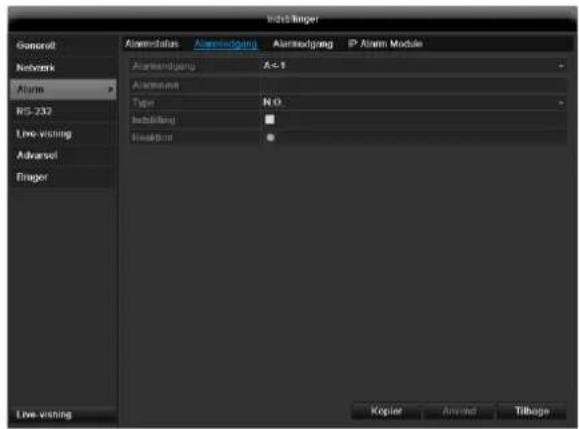

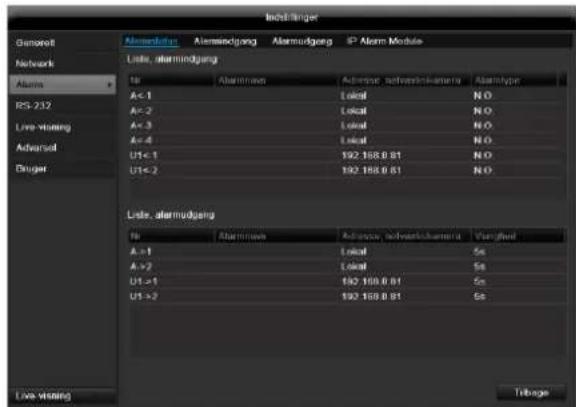

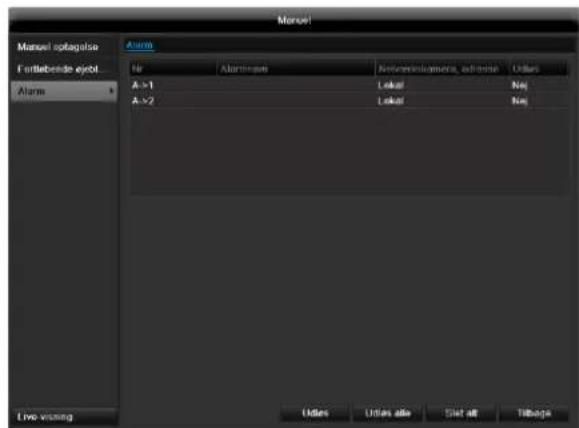

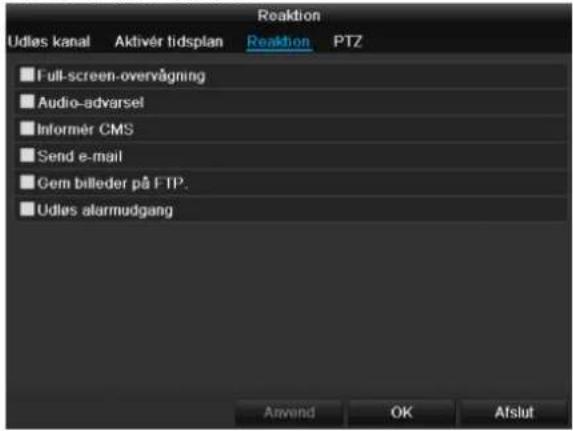

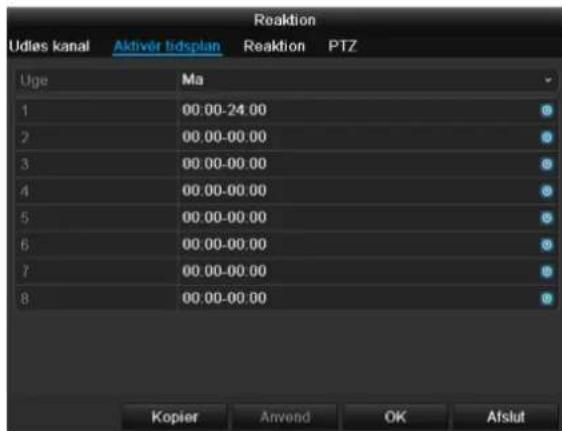

Alarm Tilordning og parametrering af følerne til alarmindgangene og relædudgangene

Live-visning Displayindstillinger, tilordning af hændelsesudgangen

Advarsel Apparatets reaktion i nødstilfælde (harddisk fuld, netværk afbrudt etc.)

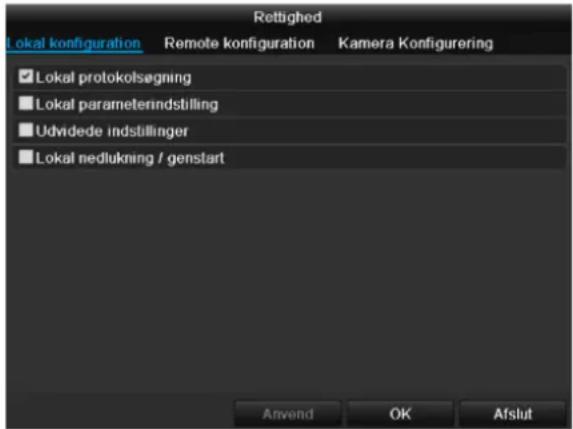

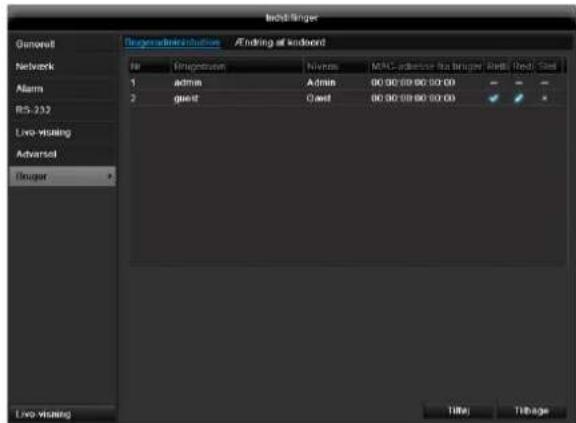

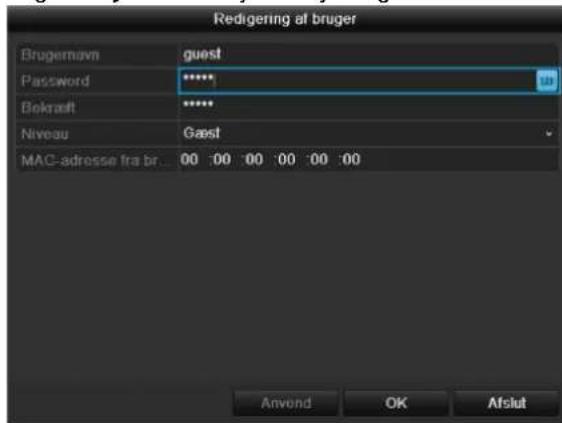

Bruger Tilføjelse, ændring af brugere, tildeling af adgangsrettigheder

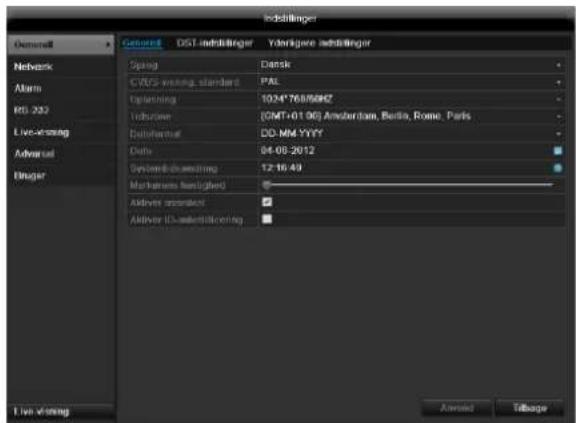

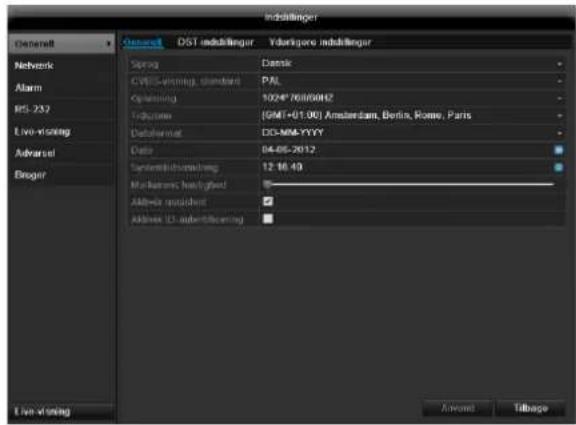

Generelt Kartotekskort General Indstilling Sprog OSD-sprog CVBS-visning, standard PAL, NTSC Opløsning Monitor-opløsning Tidszone GMT (Greenwich Mean Time) Datoformat MM-DD-ÅÅÅÅ, DD-MM- ÅÅÅÅ, ÅÅÅÅ-MM-DD Systemtidsændring/Dato Dato, klokkeslæt Markørens hastighed Rullepaneler, til venstre lav, til højre høj hastighed Aktivér ID-autentificering Afkrydsningsboks deaktiveret: Intet kodeord Afkrydsningsboks aktiveret: Kodeord skal indtastes, før menuen kan betjenesKonfigurering

Kartotekskortet DST- indstillinger Indstilling Automatistik DST-tilpasning Med aktiveret checkbox skifter apparatet automatisk til sommertid. Aktivér DST Med aktiveret checkbox kan der vælges en præcis start-/slutdato. fra / til Dato start, slut sommertid DST Bias Daylight Saving Time Bias: Ændring af sommertiden til referencetid Yderligere indstillinger Indstilling Navn Entydig specifikation af apparatet

Til entydig identificering ved anvendelse med en fjernbetjening Visningsmodus Viser billedet mere uskarpt eller mere skarpt CVBS-lysstyrke Skyderegulering, til venstre lav, til højre høj lysstyrke Menu, varighed 1:1, 3:1, 1:3, ikke transparent – regulerer visningen af OSD foran baggrundsbilledet Hændelse, henvisning Aldrig / 1 … 30 minutter – styrer, hvor længe menuen vises, indtil menuen skjules igen

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK. Netværkskonfiguration Generelt De korrekte netværksindstillinger er uomgængelige, hvis du vil fjernstyre apparatet og overvågningen via din browser.

Henvisning Læs efterfølgende generelle henvisninger, før apparatet indstilles. Et netværk er en sammenslutning af mindst 2 netværk- segnede apparater. Overførselstyper: Kabelforbundne netværker (f.eks. CAT5-kabel) Trådløse netværker (WLAN) Andre overførselsmuligheder (Powerline) Alle systemer har væsentlige ligheder, men adskiller sig på forskellig måde. Begreber Nedenfor findes en oversigt over begreberne, der er relevante for anvendelsen af apparatet i netværker. Parameter Indstilling IP address En IP-adresse er et netværksapparats entydige adresse i et netværk. Den må kun forekomme en gang inden for et netværk. Der findes bestemte IP- adresseområder, der er reserveret til offentlige netværker som f.eks. internettet. Private ad- dress range F.eks. 10.0.0.0 - 10.255.255.255, subnetmaske 255.0.0.0

Subnetmaske 255.255.255.0 Subnet mask Er en bitmaske, der anvendes til at lave afgørelser eller tilordninger ved routing. I lokale netværker standardmæssigt

Gateway Netværksapparat, som gør adgangen til internettet mulig for alle andre netværksapparater. F.eks. computeren, som DSL- modemmet er tilsluttet til, eller for det meste routeren eller access point inden for netværket.

Parameter Indstilling Name server Også kaldet DNS (Domain Name Server) og har ansvaret for, at der tilordnes en entydig IP-adresse til en webadresse eller URL (f.eks. www.google.de). Når man indtaster et domæne i en browser, søger DNS’en den passende IP-adresse for serveren og leder henvendelsen videre til den. Her kan IP for en udbyderen af en DNS indtastes. Men tit er det tilstrækkeligt at vælge gatewayens IP. Den leder så automatisk henvendelser videre til udbyder-DNS’en. DHCP DHCP-serveren tildeler automatisk et netværksapparat IP-adressen, subnetmaske, gateway og navneserver. DHCP’er står til rådighed i aktuelle routere. DHCP-funktionen skal indstilles eller aktiveres separat, nærmere oplysninger findes i den pågældende håndbog. Henvisning: Hvis der anvendes faste IP-adresser OG en DHCP-server, skal du være opmærksom på, at de faste IP-adresser ligger uden for adresserne, der tildeles via DHCP, da det ellers kan medføreKonfigurering

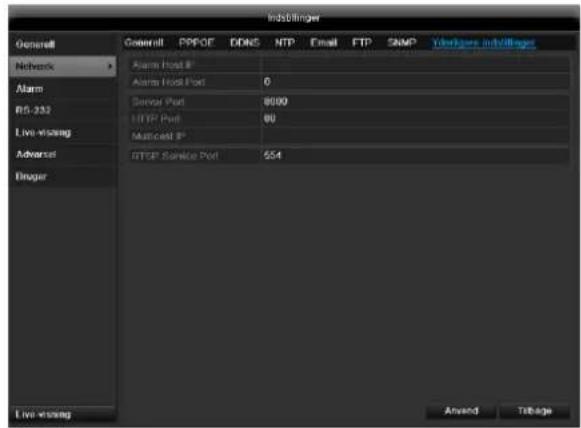

problemer. Port En port er en grænseflade, hvor de forskellige programmer kommunikerer. Bestemte ports er fast tildelt (21: Telnet, 23: FTP), andre kan vælges frit. Ports er relevante ved forskellige anvendelser, f.eks. ved ekstern adgang til apparatet via en browser. MAC ad- dress MAC-adressen (Media-Access-Control- adresse, også ethernet-ID) er netværkadapterens specifikke hardware- adresse. Den anvendes til entydig identificering af apparatet i et computernet.

Netværksopbygning Apparatet skal være fysisk forbundet med netværket via CAT5-kabler, se tilslutninger på s. 246.

Henvisning Læs vejledningerne og henvisningerne vedrørende netværksapparaterne. Der kan forbindes flere switches/routere/AccessPoints med hinanden. Firewalls og anden sikkerhedssoftware kan begrænse netværket.

Advarsel Hvis der anvendes en router, er netværksclients og dermed også optageren „forbundet“ med internettet. Men det gælder også omvendt. Træf ubetinget sikkerhedsforanstaltninger (som f.eks. anvendelse af en firewall, ændring af kodeord, ændring af port) for at forhindre utilsigtet adgang udefra! Netværkskonfiguration

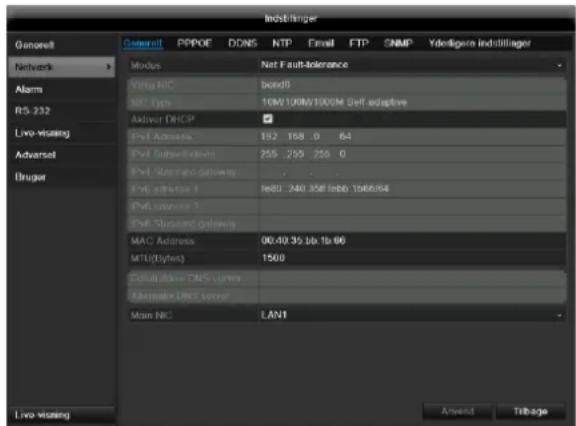

TAB Indstilling General Indstillinger for det lokale netværk samt valg af netværks-mode. PPPOE PPPOE anvendes ved ADSL- tilslutninger og ved anvendelsen af et modem Tyskland. Klik på Set for at indtaste adgangsdataene (identifikation, kodeord) til din udbyder. DDNS Server til forvaltning af det dynamiske Domain-Name-System for at aktualisere hostnavne eller DNS-poster NTP Network Time Protocol Server til synkronisering af klokkeslæt Email Her specificerer du mail-indstillingerne, hvor sendes en e-mail til en specifik mail-adresse i tilfælde af alarm. FTP Konfigurer adressen på en FTP-server og den sti, hvor filerne skal gemmes. SNMP Konfigurer de nødvendige parametre til modtagelse af informationer om apparatstatus. Yderligere indstillinger Kommunications- og HTTP-port.Konfigurering

Kartotekskortet Generelt Parameter Indstilling NIC Type Her indstiller du overførselshastighe- den for det indbyggede netværkskort. Tip: 10M/100/1000M Self-adaptive Aktiver DHCP Aktivér afkrydsningsboksen, hvis du tildeler IP-adresserne dynamisk via DHCP i netværket. DHCP aktiv: Efterfølgende indtast- ningsfelter er deaktiverede, da parametrene modtages fra DHCP. Henvisning: Hvis du tildeler IP-adresserne manuelt, skal du sørge for, at DHCP ikke er aktiveret (intet flueben i „afkrydsningsboksen“). IPv4 Adresse Netværksapparatet adresse i netværket ved manuel tildeling IPv4 Subnetbillede Normalt 255.255.255.0 IPv4 Standard- gateway Gatewayens adresse til internetadgangen IPv6 adresse 1 Aktuelt ingen funktion. IPv6 adresse 2 Aktuelt ingen funktion. IPv6 Standard- gateway Aktuelt ingen funktion. MAC Adress Det indbyggede netværkskorts hardware-adresse MTU (Bytes) Beskriver de største protokoldatas maks. størrelse. Foretrukken DNS-server Adresse på Domain Name Server som regel gatewayens IP-adresse Alternativ DNS- server IP-adresse på den alternative DNS Main NIC Vælg standard LAN-uitgang

Henvisning Nogle af disse indstillinger kan ikke vælges for visse modes. PPPOE

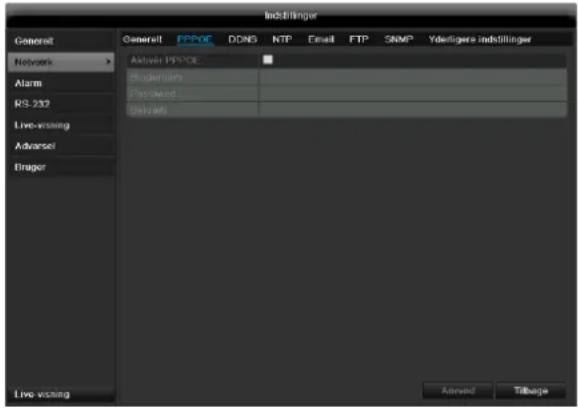

1. Aktivér „afkrydsningsboksen“ PPPOE, og indtast

derefter brugernavnet (internetadgangs- identifikationen) og kodeordet, og bekræft kodeordet.

Advarsel Brug så vidt muligt kun PPPOE, hvis der ikke er nogen router til rådighed! DDNS

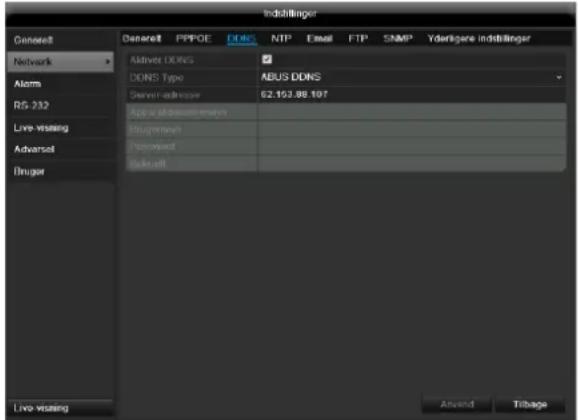

2. Aktivér afkrydsningsfeltet „Aktivér DDNS“, vælg

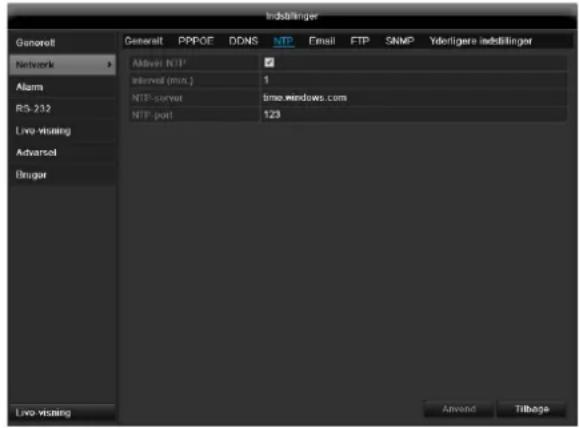

Henvisning Optageren kan synkronisere klokkeslættet med en ekstern server. Hertil står der flere serveradresser til rådighed i internettet.

1. Aktivér „afkrydsningsboksen“ NTP, og angiv, efter

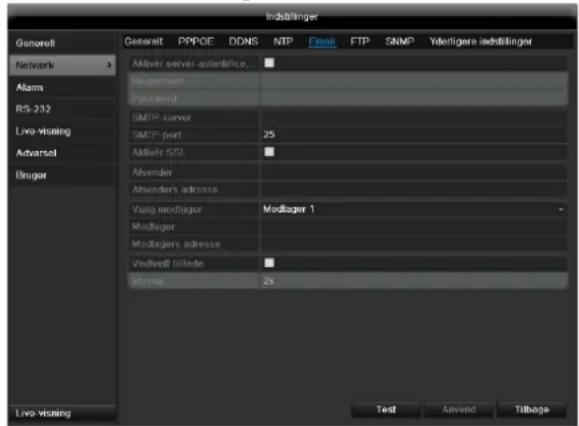

Parameter Indstilling Aktivér server- authentificering Aktivér „afkrydsningsboksen“, når en tilmelding foretages på internet- udbyderens server Brugernavn Mail-konto hos udbyderen Password Kodeord, som e-mail-kontoen er beskyttet med SMTP-server Udbyderens SMTP-serveradresse SMTP-port Angiv SMTP-porten (standardmæssigt: 25) Aktivér SSL Aktivér „afkrydsningsboksen“ for at aktivere e-mail-kodningen Afsender Afsendernavn Afsenders E-mail-adressen, der hører til e-mail- adresse kontoen Vælg modtager Vælg tre mulige modtagere, som skal modtage e-mailen Modtager Indtast modtagerens navn her Modtagers adresse Indtast modtagerens e-mail-adresse Vedhæft billede Aktivér „afkrydsningsboksen“, når kameraets optagelser skal sendes som fotofiler ud over e-mailen Interval Vælg afstanden mellem de enkelte optagelser fra 2 til 5 sekunder

3. Når dine indtastninger er korrekte, og du har

modtaget en bekræftelses-mail, skal du trykke på Anvend.

Henvisning Apparatet sender en e-mail til den indstillede modtager. Hvis denne e-mail ikke ankommer hos modtageren, skal du kontrollere indstillingerne og korrigere dem. Kontrollér evt. junk-mail-indstillingerne for din mail-client.

Henvisning Brug af kompatibilitetsmæssige årsager kun e-mail-programmer, hvor der er mulighed for opkald via SMTP.Konfigurering

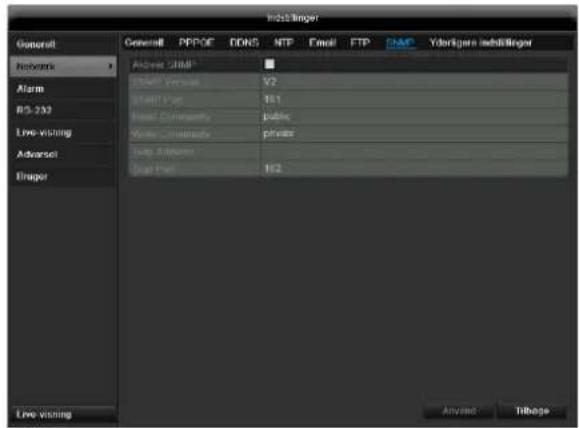

Henvisning Der anvendes SNMP til overvågning af apparattilstanden. Hertil skal du bruge SNMP- software, som du ikke kan få hos ABUS. Bekræft indstillingerne med et klik på Anvend. Yderligere indstillinger

Henvisning Under Alarm Host IP/Port skal du konfigurere netværksadressen for pc’en med CMS-softwaren. I tilfælde af alarm sendes der besked til CMS- softwaren, som eksekverer forskellige alarmreaktioner afhængigt af indstilling.Konfigurering

Alarm Alarmstatus Her ser du en liste med alle alarmind- og alarmudgange og deres aktuelle status. Alarmindgang Vælg en reaktion i tilfælde af alarm ved at klikke på symbolet 'Indstilling' under „Reaktion“. Parameter Indstilling Alarmindgang Vælg alarmindgangen for at foretage indstillingerne Alarmnavn Indtast en entydig beskrivelse, f.eks. dørkontakt lagerhal Type N.O.: Koblingskreds normalt åbnet N.C.: Koblingskreds normalt lukket Aktivér alarmindgangen ved at markere afkrydsningsfeltet ved „Indstillinger“. Fastlæg optagerens reaktion i tilfælde af alarm under „Reaktion“. Klik på Kopier for at overtage disse indstillinger for andre kameraer. Bekræft indstillingerne med et klik på Anvend. REAKTION Kartotekskortet Udløs kanal Vælg den kamerakanal, som skal udløses i tilfælde af alarm, ved at markere det passende afkrydsningsfelt. Kartotekskortet Aktivér tidsplan Fastlæg, på hvilket tidspunkt de reaktioner, som skal vælges på kartotekskortet „Reaktion“, skal aktiveres i tilfælde af alarm. Klik på Kopier for at overtage disse indstillinger for andre ugedage eller for hele ugen.Konfigurering

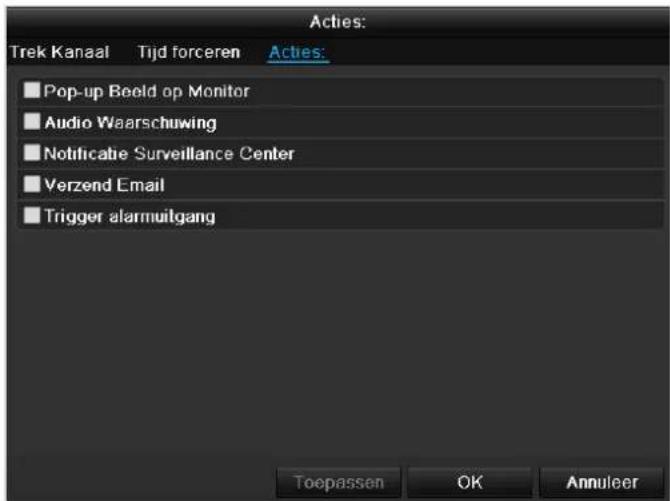

Kartotekskortet Reaktion Fastlæg reaktionen i tilfælde af alarm: Parameter Indstilling Full-screen-overvågning På monitoren vises en meddelelse Audio-advarsel Der lyder en signaltone fra apparatet flere gange Informér CMS Sender et alarmsignal til en pc med ABUS CMS- softwaren. Softwaren skal være startet og optageren dér være i overvågningsmodus. Send E-Mail Der sendes en e-mail til en specificeret e-mail-adresse. Se s. 285 Gem billeder på FTP Lagring af kamerabilledet på en FTP-server, der er konfi- gureret forinden, se s. 286 (kun ved bevægelsesregistrering) Udløs alarmudgang Se s. 288 Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK. Kartotekskortet PTZ Aktuelt ingen funktion. Alarmudgang

1. Vælg den alarmudgang, som skal konfigureres, i

rullemenuen ved „Alarmudgang“.

2. Giv alarmudgangen et vilkårligt navn under

3. Vælg under „Varighed“, hvor længe alarmen skal

6. Bekræft indstillingerne med et klik på Anvend.

RS-232 Aktuelt ingen funktion. Live-visning Se s. 264

Henvisning For at optage ved hjælp af en alarm skal du indstille tidsplanen under Optagelse (se s. 34).Konfigurering

Henvisning Indtast udløseren af advarslen under Type, f.eks. Harddisk fuld Netværk afbrudt etc. og specificér apparatets rekation som beskrevet på s. 283. Bekræft indstillingerne med et klik på Anvend. Bruger

Advarsel Notér administratorkodeordet. Følgende er forindstillet „1 2 3 4 5“. I brugerforvaltningen kan du tilføje nye brugere, slette eller ændre de eksisterende indstillinger.

1. Vælg Tilføy for at tilføje en ny bruger.

Parameter Indstilling User Name Entydig identifikation Password Adgangskode til apparatet og til apparatforvaltningen Henvisning: Skift kodeord regelmæssigt, anvend kombinationer af bogstaver, tal etc., notér kodeord på et beskyttet sted. Confirm Indtast af sikkerhedsmæssige årsager adgangskoden igen Level VIGTIGT: På niveauet Manager kan der indstilles flere rettigheder end på niveauet User. User's MAC Address MAC-adresse på netværkadapteren for pc’en, som den pågældende bruger anvender Henvisning: Det begrænser adgangen til pc’en, hvis MAC-adresse blev indtastet her!

2. Indtast navnet og kodeordet, og bekræft

indtastningen af kodeordet i feltet nedenunder.

3. Vælg niveauet, og angiv MAC-adressen.

4. Bekræft indstillingerne med et klik på OK.

Advarsel Vær opmærksom på følgende henvisninger ved tildelingen af adgangsrettigheder.Konfigurering

Indstilling af rettigheder Styr brugerens adgangsrettigheder ved at klikke på symbolet „Rettighed“. Kun adgangsdata for manuelt tilføjede brugere kan ændres:

Henvisning Brugeren kan foretage indstillinger eller ændre parametre lokalt, dvs. på apparatet. Brugeren kan/må have adgang til apparatet via netværksforbindelsen. På kartotekskortet Camera indstilles adgangs- rettigheden til de enkelte kameraer (via netværk eller lokalt).

Advarsel Rediger de generelle indstillinger for brugeren (navn, kodeord, niveau, MAC-adresse) ved at klikke på symbolet „Rediger“ eller på kartotekskortet „Rediger kodeord“.355 Kamera Kamera Nr. Viser kameranummeret Adresse kamera Viser den indstillede IP-adresse for kameraet Protokol Valg af protokollen Portadministration Indstilling af kameraets http-port Kanal nr. Visning af kanalnummeret Brugernavn Indtast her kameraets brugernavn Admin kodeord Indtast her administratorkodeordet Visningsmodus Indstillinger vedrørende visningen af kameranavnet og datoen Klik på Tilføj for at integrere en kamera i systemet. Klik på „Søg“ for at søge i netværket efter eksisterende ABUS-netværkskameraer. Markér de ønskede kameraer, og klik derefter på „Quick Add“ for at integrere kameraer- ne.

Henvisning Under visse omstændigheder skal du efterfølgende indtaste brugernavnet, kodeordet og http-porten manuelt. Den tilgængelige båndbredde viser, hvor mange båndbredde du stadig har til rådighed til indstilling af netværkskameraerne.

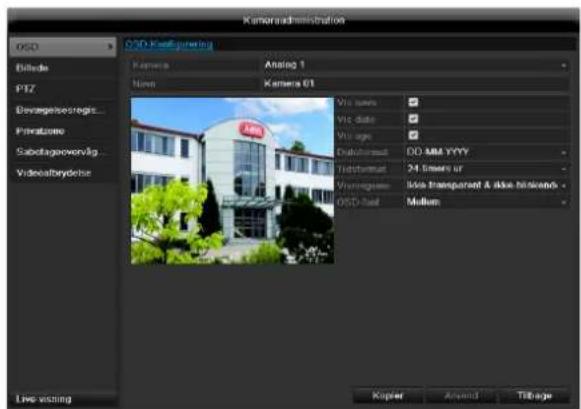

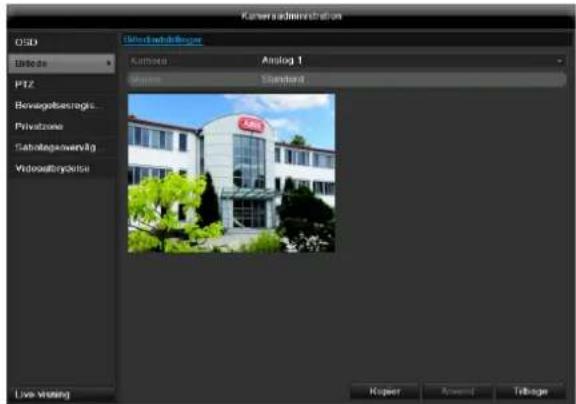

OSD Kamera Kamera, der skal indstilles Navn Bekræft dine indstillinger med Anvend og OK. Vis navn Tildeling af kameranavnet Vis dato Aktivering/deaktivering af visning af kameranavnet i live-visningen Vis uge Aktivering/deaktivering af visning af datoen i live-visningen Datoformat Aktivering/deaktivering af visning af ugen i live-visningen Tidsformat Valg af visningsformatet for datoen Visningsmodus 12 timer/24 timer OSD-font Indstillinger vedrørende visningen af kameranavnet og datoen Billede Vælg kamerakanalen, der skal redigeres, under „Kamera“. Tilpas ved hjælp af indstillede indstillinger eller ved hjælp af brugerdefinerede indstillinger kamerabilledet til lysforholdene under „Modus“.Kamera

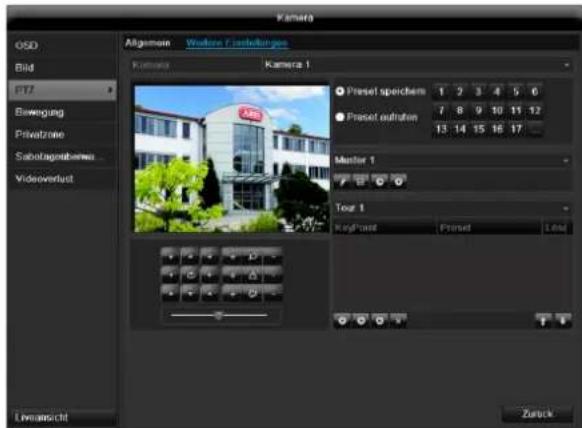

Henvisning Her kan du indstille presets og patruljer for netværkskameraerne TVIP2xxxx.

Lagring og hentning af presets

1. Styr netværkskameraet til det ønskede

billedudsnit ved hjælp af piletasterne, og gem f.eks. positionen som Preset 1.

2. Klik på Hent for at køre til den netop gemte

Indstilling og hentning af patruljer

2. Klik på + for at vælge en preset

3. Tilføj yderligere presets for at indstille den

Bevægelse Vælg kamerakanalen, der skal redigeres, under “Kame- ra“.

Sæt fluebenet ved bevægelsesgenkendelse. Derudover skal bevægelsesgenkendelsen aktiveres i netværkskameraerne, yderligere oplysninger herom findes i håndbogen til dit netværkskamera.

Henvisning Du kan starte patruljen direkte i live-billedet fra de tilsvarende netværkskameraer.

Henvisning For at optage ved hjælp af bevægelsesgenkendelse skal du indstille tidsplanen under Optagelse.Kamera

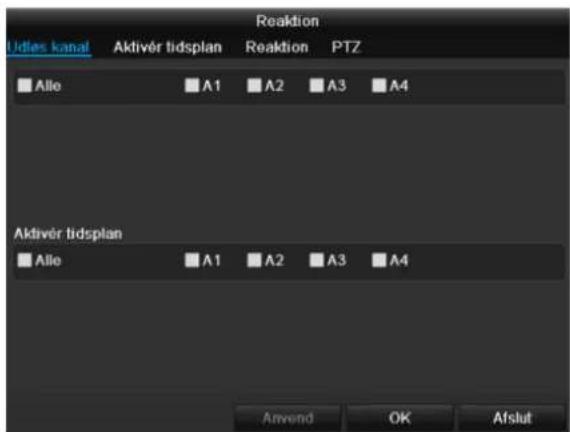

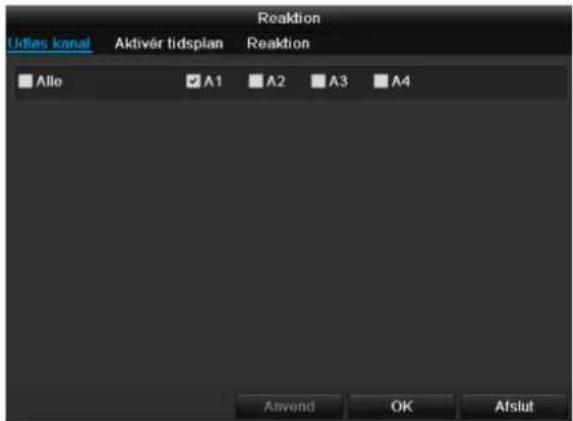

Reaktion Udløs kanal Ved at klikke på „Reaktion“ vises kartotekskortet Udløs kanal (kun ved bevægelsesregistrering): Vælg en eller flere kamerakanaler, der skal udføre en reaktion i tilfælde af alarm. Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK. Tidsplan Vælg kartotekskortet Aktivér tidsplan. Indstil her, på hvilke klokkeslæt de reaktioner, som er indstillet under kartotekskortet Reaktion, skal udløses

1. Vælg dagen, og indtast tidsplanen.

2. Vælg under Kopier, om indstillingen skal overtages

for alle ugens dage.

3. Bekræft indstillingerne med et klik på Anvend, og

forlad menuen med OK. Reaktion Vælg kartotekskortet Reaktion. Her kan du efter ønske konfigurere optageren ved bevægelsesregistrering ved at klikke på den pågældende checkbox Parameter Besked Full-screen- overågning På monitoren vises en meddelelse Audio-advarsel Der lyder en signaltone fra apparatet flere gange Informér CMS Sender et alarmsignal til en pc med ABUS CMS-softwaren. Softwaren skal være startet og optageren dér være i overvågningsmodus. Send E-Mail Det sendes en e-mail til en speci- ficeret e-mail-adresse. Se s. 288 Udløs alarmudgang Se s. 290

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.Optagelse

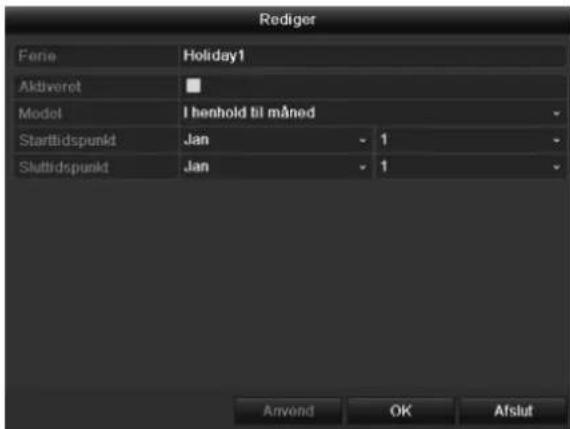

Optagelse Definition Åbn hovedmenuen, og klik på Optagelse: Tidsplan Ved hjælp af tidsplanen indstilles optagelsestiderne eller „udløserne“ (optagelsestype) for kameraerne. Klik på kartotekskortet Schedule:

Henvisning Da indstillingerne for kartotekskortene Optagelse og Øjeblikkeligt billede er forskellige, beskrives de kun en gang

I OSD vises fra venstre til højre timerne for den pågældende dag (der er anført oppefra og ned). Under dagene vises den farvede forklaring, dvs. i den indstillede tidsplan vises optagelsestidsrummene med farve i overensstemmelse med de pågældende „udløsere“, dvs. optagelsestyper. Farvesymbol Forklaring Blå Normal: Tidsrum i timer Gul Bevægelsesgenkendelse Lyseblå Bevægelsesgenkendelse og alarmudløser Rød Alarm Grå Intet valg Brun Bevægelse eller alarm

Vælg kameraet, og klik på checkboxen Aktivér tidsplan. Klik på Rediger for at bestemme tidsplanens type og varighed.

aktiveret, kan der ikke indtastes definerede tidsrum, indstillingen gælder for hele dagen.

3. Deaktivér All Day, hvis du vil indstille tidsafhængige

Normal Bevægelsesregistrering Alarm Bevægelsesregistrering eller Alarm Bevægelsesregistrering og Alarm

5. Du kan definere maks. 8 tidsraster under tidsafhængig

Henvisning Med varigheden definerer du tidsvinduet, hvor der optages. De andre „udløsere“ som bevægelsesgenken- delse og/eller alarm tilkobler kun optagelsen, hvis disse „udløsere“ forekommer.

På Kopiér kan du overtage denne indstilling for andre dage eller hele ugen

6. Afslut dine indstillinger på optagelsesskærmbilledet

Eksempel på anvendelse Der skal optages fra kl. 11:00 – 07:00. For at gøre dette skal der oprettes 2 tidszoner:

I denne undermenu står der følgende indstillingsmuligheder til rådighed:

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK. Forløbstid Tid i sekunder, der optages før en alarm Efterløbstid Tid i sekunder, der optages efter en alarm Optagelse af audio Audiooptagelse ja/nej360 Kartotekskortet Øjeblikkeligt billede Følgende parametre kan indstilles: Camera Kamera, der skal indstilles Parameter Type Efter tidsplan eller hændelse Resolution Auto, 4CIF(704x576), CIF(352x288), QCIF(176x144) Picture Quality Forskellige kvalitetstrin: +++: Middel kvalitet +++++: høj kvalitet Interval Enkeltbilleder gemmes for hver 1- 5 sekunder efter hændelse eller tidsplan. Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK. Udvidede indstillinger (kun TVVR45021) Overskrivning Fastlægger du, om ældre optagelser overskrives, når harddisken er fuld. eSATA Fastlæg, om en eSATA-harddisk, der er tilsluttet via USB, skal anvendes til eksport eller til den ekstra optagelse/billedlagring. Ferie I denne undermenu kan der foretages 32 forskellige optagelsesindstillinger for ferie eller feriedage. Klik på „Rediger“-symbolet for at foretage disse indstillinger. Ferie Manuel indtastning af navnet på ferien eller feriedagen Aktiveret Aktivering og deaktivering af den indstillede ferie Model Efter dato/efter uge/efter måned Starttidspunkt Valg af startdatoen/starttidspunktet Sluttidspunkt Valg af slutdatoen/sluttidspunktet Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OKHDD

Henvisning Enheden kan håndtere op til otte 3.5" SATA harddiske. Som option kan der tilsluttes en e-SATA-harddisk til den ekstra datasikring. Før du kan foretage optagelser med apparatet, skal hver af de indbyggede harddisks „initialiseres“. Først derefter registrerer apparatet harddisken og tilordningen af den.

Advarsel Alle data på en harddisk sletter ved initialiseringen! Sørg rettidigt for en datasikring. Indbygning af en harddisk

1. Afbryd apparatet fra strømnettet, og åbn

2. Overhold ESD-forskrifterne ved omgang med

elektroniske apparater, og sørg for, at de er jordforbundet.

3. Åbn ikke huset i rum med tæpper eller andre

belægninger, der kan oplades elektrostatisk.

4. Undgå kropskontakt med alle komponenter på

Advarsel Hvis du har spørgsmål til anvisningerne eller de ikke hjælper dig, bedes du kontakte din installatør.

5. Indbyg harddisken, og etablér tilslutningerne.

7. Tænd apparatet, og start harddiskmenuen.

Label Viser det interne tilslutningsnummer Capacity Harddisklager i GB Status Viser harddiskenes aktuelle status: Ikke initialiseret Normal Defekt Property Redundancy: Arbejder redundant til datasikring. Read-only: Skrivebeskyttelse R/W: Læse og skrive Type Lokalt: Apparatharddisk NFS: Netværksharddisk Undgå om muligt at anvende NFS- lagring af hensyn til eventuelle kompatibilitetsproblemer Free Space Viser ca. lagerpladsen, der er fri til optagelser Group Harddiskgruppe, forindstillet 1 (optagelser kan tilordnes til grupperne) Edit Foretag indstillinger vedrørende harddisken. Delete Fjernelse af harddisken

1. Vælg harddisken ved at aktivere

„afkrydsningsboksen“.

2. Start processen ved at klikke på Init.

3. Bekræft sikkerhedsforespørgslen med OK.

4. Statusbjælken viser initialiseringens forløb.

5. Når processen er afsluttet, vises.

Henvisning Kontrollér tilslutningerne, hvis den installerede harddisk ikke vises.HDD

Kameraets harddiskindstillinger Klik på undermenuen „Udvidede indstillinger“ Modus: Kvote Fastlæg den maks. optagelsesstørrelse på harddisken pr. kamera. Modus: Gruppe

1. Vælg en harddiskgruppe i drop-down-menuen.

2. Fastlæg ved at aktivere checkboxen, hvilke

kameraer der skal gemmes på harddiskgruppen

3. Klik på Anvend, og bekræft genstarten med OK det

næste vindue Harddisks indstilling

Klik på „Redigér“-symbolet. Der vises et pop-up-vindue: HDD Nr. Valg af harddisken ved hjælp af det interne tilslutningsnummer HDD Egenskaber Redundant: Arbejder redundant til datasikring. Read-only: Skrivebeskyttelse R/W: Læse og skrive Gruppe Valg af harddiskgruppen Hukommelse Harddisklagring Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK

Vigtigt: Hvis der kun er installeret en harddisk, og den får status „Read-only“, kan apparatet ikke foretage optagelser!

Redundancy: De er installeret mindst 2 harddisks. Den redundante harddisk laver en ekstra kopi af optagelserne. Den anvendes til datasikring.

Mindst en harddisk skal have status R/W (Read/Write). Ellers er optagelser ikke mulige.

Kontrol af harddiskstatus Du kan kontrollere status for hver harddisk i menuen Maintenance. I logdataene gemmes SMART- oplysningerne (Self-Monitoring, Analysis and Reporting Technology). Hent logfilen, og søg efter oplysningerne/S.M.A.R.T.- harddisk. Se s.39. Indstilling af harddiskalarmer Du kan fastlægge alarmer, der informerer dig om harddiskfejl. Hent Maintenance i menuen Settings. Se s. 282. S.M.A.R.T. S.M.A.R.T. står for Self-Monitoring Analysis and Reporting Technology. I denne undermenu vises informationer vedrørende harddiskstatus. Informationerne hjælper ved fejlregistreringen på harddisken. Deaktivér så vidt muligt derfor ikke denne funktion.

Henvisning Logfilerne, der er gemt til S.M.A.R.T., kan du finde i menuen Vedligeholdelse under „Protokol Søgning“ .Afspilning

Afspilning Tryk på Afspilning i hovedmenuen for at søge efter videooptagelse efter en hændelse eller en markering eller vise dine gemte billeder. Normal Følgende indstillinger står til rådighed: Alle / D1-D16 Kamera, der skal indstilles Optagelsesmo dus Tidsplan, bevægelsesgenkendelse, alarm eller bevægelsesgenkendelse eller/og alarm, manuel optagelse, alle optagelser Filtype Deaktiveret, aktiveret, alle Starttidspunkt Sulttidspunkt Indtast dato og klokkeslæt Klik på Søg for at søge optagelser i henhold til de valgte indstillinger. Resultaterne vises: Vælg optagelsen ved at klikke på linjen og derefter på Afspilning-symbol.

Henvisning I afspilningsmodusen kan du altid vende tilbage til hændelsessøgningen ved at højreklikke og vælge ‘Søg’.

Henvisning Undermenuerne ‘Markering’ og ‘Billede’ er næsten identis med menuen, der er beskrevet ovenfor, og beskrives derfor ikke separat. I undermenuen ‘Markering’ søges der ikke efter optagelsestypen, men efter betegnelsen eller en vigtigt ord i navnet eller markeringerne. Hændelse Klik på kartotekskortet „Hændelse“. Der vises en liste med alle alarmindgange. Vælg under ‘Hændelsestype’, om der skal søges efter optagelser under alarm (‘Alarmindgang’) eller under bevægelse (‘Bevægelsesregistrering’). Vælg en eller flere alarmindgange ved at aktivere checkboxen. Klik på Søg. Vælg en eller flere alarmoptagelser i listen, der vises. Klik på Detaljer for at få mere præcise informationer om optagelserne. Markering Klik på kartotekskortet „Markering“.Afspilning

Vælg en eller flere netværkskameraer ved at aktivere afkrydsningsfeltet. Klik på Søg. Vælg en eller flere markeringer i listen, der vises. Klik på Detaljer for at få mere præcise informationer om markeringerne. Billede Klik på kartotekskortet „Billede“. Vælg en eller flere netværkskameraer ved at aktivere afkrydsningsfeltet. Klik på Søg. Vælg en eller flere billeder i listen, der vises. Klik på Detaljer for at få mere præcise informationer om billederneVedligeholdelse

Henvisning Menuen anvendes til at vedligeholde apparatet og bør kun betjenes af erfarne brugere.

Menu Indstilling Systeminfo Oplysninger om apparatet (serienummer, firmwarestatus etc.) Protokolsøgn ing I logfilen kan der søges efter optagelser eller oplysninger (S.M.A.R.T.-harddiskstatus) i henhold til bestemte kriterier, f.eks. alarm, undtagelse, betjening eller information. Import / Eksport Eksport og import af indstillinger Opdatering Foretager firmware- opgradering Standard System-reset Netværk Visning af optagerens overførsels- og modtagelseshastighed Systeminfo

Henvisning I informationsmenuen vises apparatets tekniske data samt informationer om kameraets forskellige indstillinger, optagelse etc.. Det er f.eks. nyttigt ved support-forespørgsler. Protokolsøgning

Henvisning Søgningen efter „hændelser“ kan foretages i henhold til følgende hovedtyper/hændelser/parametre: Alle Alarm Undtagelse Forløb InformationVedligeholdelse

Alarm Alle Alarmindgang/-udgang Start / Afbryd bevægelses- registrering Start / Afbryd sabotage- overvægning Undtagelse Alle Videoafbrydelse, alarm Undtagelse, videosignal Ugyldig registrering HDD fuld HDD fejl IP-konflikt Netværk afbrudt Undtagelse / optagelse Input / output- standard stemmer ikke overens Forløb Alle Power On Abnormal Shutdown Start / Stop Audio Lokalt, e.g.: Nedlukning / Genstart / Login / Logout / ændring af indstillinger / Update / Start optag. Remote Operation, e.g.: Eksport af konfigurationsfil / Alarm Arming / ... Information Alle HDD Information HDD S.M.A.R.T. Start / Afslut optag. Start / Afslut billede Sletning af gmle optagelser Netdrevsinformation

1. Vælg hændelsen, som du vil søge efter i logfilen, og

vælg en underparameter.

Skift af siderne sker ved hjælp af navigationslinjen: (1) (2) (3) (4) (5) (6)

Henvisning Tryk på (3) eller (2) for henholdsvis at bladre frem eller tilbage. Tryk på (4) eller (1) for at springe til henholdsvis første eller sidste side. For at gå til et bestemt sidetal skal du indtaste tallet i feltet ved (5) og bekræfte tallet ved at klikke på (6). Klik på Details for at få nøjagtigere oplysninger. Klik på Play for evt. at starte optagelsen til hændelsen. Klik på Eksport for at gemme logfilen på et USB- medium. Import / Eksport

Henvisning Konfigurationsdataene indeholder alle indstillingerne af apparatet, som du har foretaget efter idriftsættelsen. Disse data kan gemmes på et USB-medium. Dermed kan du f.eks. konfigurere et andet apparat identisk.Vedligeholdelse

Henvisning Et apparat kan opgraderes fra et USB-medium eller med netværket via FTP. Kopiér opgraderingsfilen med endelsen *.mav til hovedbiblioteket på et USB-stik. Forbind USB-stikket med et af USB-stikkene på apparatet.

1. Vælg USB-stikket, klik evt. på Aktualisering.

Henvisning Opgraderingen via FTP fungerer som beskrevet ovenfor: Pc’en skal befindes sig i det samme lokale netværk! Indstil en pc som FTP-server. Indtast FTP-serverens IP-adresse. Udførelse af Standard

Henvisning Ved denne proces tilbagestilles (resettes) apparatet til fabriksindstillingerne.

Advarsel Alle indstillinger, som du har foretaget siden idriftsættelsen (kameraer, optagelsesindstillinger, PTZ, alarmer etc.), slettes under processen! Undgå at miste indstillingerne ved at gemme dem inden. Efter reset kan du in dlæse dem igen. Netværk

Henvisning Her vises informationer om netværkstrafikken og netværksportene.

Kartotekskortet Netværksbelastning Mængden af modtagne og sendte data vises grafisk. I feltet under grafikken vises afhængigt af netværksindstillinger status og informationer for en eller to netværkstilslutninger.Vedligeholdelse

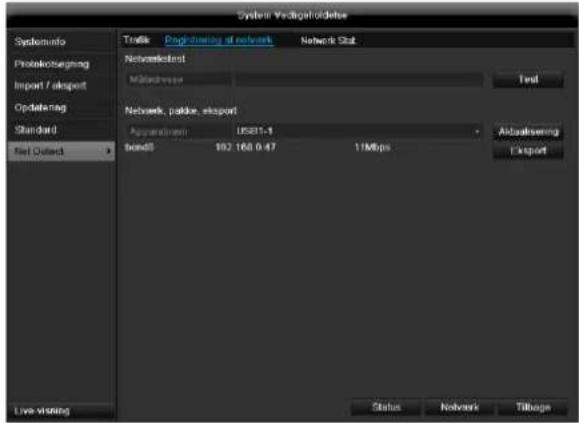

Kartotekskortet Netværksregistrering

Under „Netværkstest“ kan du teste forbindelsen til en anden enhed, som f.eks. en computer (‚pinge‘). Indtast netværksadressen på den enhed, som skal testes (f.eks.

192.168.0.25), og tryk på Test.

Der vises informationer for to parametre: Parameter Indstilling Gennemsnitlig forsinkelse Den tid, som den enhed, der ‚pinges‘ til, skal bruge på at svare Pakketabs- værdi: Viser i procent, hvor mange af pakkerne der ikke blev overført

Henvisning I tilfælde af en høj pakketabsværdi anbefales det at gentage „Netværkstest“.

Henvisning Hvis der fortsat er en høj pakketabsværdi, bør du kontrollere netværket for ukorrekt kabelføring eller skader på kablet. Jo større pakketabsværdien er, desto dårligere er forbindelsen mellem den enhed, der er ‚pinget‘ til, og optageren.

Under „Netværkspakkeeksport“ kan du eksportere indstillingerne for de enkelte tilslutninger, eller afhængigt af indstilling den enkelte tilslutning.

7. Vælg et lagringsmedie under „Apparatnavn“, hvor

Når udviklingsvisningen er færdig, vises der et vindue med en henvisning, hvis initialiseringen lykkedes. Luk vinduet med OK. Klik på Status for at få vist status for LAN- tilslutningerne (tilsluttet/ikke tilsluttet). Klik på Netværk for at ændre dine netværksindstillinger (se s. 286).

Kartotekskortet Registrering af netværkVideo Export

Henvisning Eksportfunktionen gemmer vigtige optagelser på tilsluttede, eksterne medier som f.eks. USB-medier USB-harddisk DVD-brænder etc. Med valget „Quick Export“ eksporteres alle optagelser i det valgte tidsrum. I den forbindelse skal man være opmærksom på, at der ikke kan eksporteres end 24 timer

1. Indtast parametrene, se s. 270.

2. Klik på Details for at begrænse søgningen.

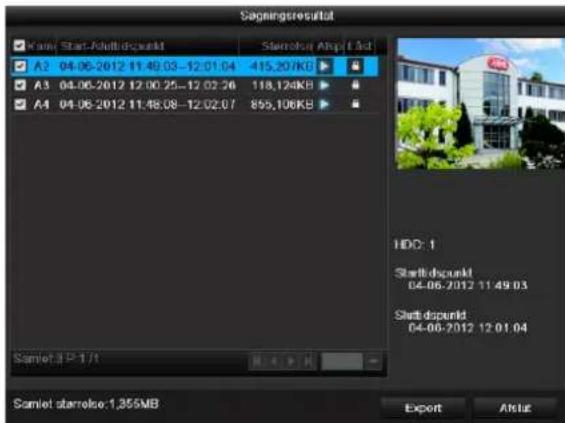

Den enkelte optagelses filstørrelse samt den samlede størrelse for alle fundne optagelser vises. Ved at klikke på „Afspilning“-symbolet kan du vise på pågældende optagelse. Klik på „Låst“-symbolet for at spærre eller frigive en fil.

3. Klik på Export for at komme til eksport-skærmen.

1. Vælg det tilsluttede medium, hvor datasikringen skal

Afbryd tilslutningen til apparatet, hvis mediet stadig ikke vises, og forbind mediet igen. Læs også forklaringerne fra producenten.

Henvisning Når sikringen er foretaget, kan du vælge dataene på mediet og afspille dem med playeren, der også er gemt. Kontrollér dermed, om eksporten har fungeret fejlfrit.Video Export

Hændelse (hændelsestype ‚Alarmindgang‘) Definér tidsrummet for optagelserne, der skal søges, ved hjælp af valgfelterne under „Starttidspunkt“ og „Sluttidspunkt“. Vælg alarmindgangen ved at aktivere eller deaktivere checkboxen, og klik på Søg. Hændelse (hændelsestype ‚Bevægelsesregistrering‘) Definér tidsrummet for optagelserne, der skal søges, ved hjælp af valgfelterne under „Starttidspunkt“ og „Sluttidspunkt“. Vælg kameraet ved at aktivere eller deaktivere checkboxen, og klik på Søg.

Ved begge hændelsestyper vises følgende vindues, når der trykkes på knappen Søg: Vælg filerne, der skal eksporteres, ved at aktivere eller deaktivere checkboxen. Under „Pre-play“ og „Post-play“ kan du indstille for- og efteralarmtiden. Dermed kan du definere din eksportvideos længde. Klik på Detaljer for at vise den valgte video. For nærmere informationer om vinduet Detaljer, se Normal (s. 270).

Henvisning „Pre-play“-optagelser/foralarmoptagelser kan kun vises, hvis der blev optaget før alarmen.

Henvisning Undermenuerne „Varighed“ og „Billede“ er tilsvarende og anføres derfor ikke seperatPanikoptagelse

Panikoptagelse Tryk på REC-tasten, eller gå i hovedmenuen til panikoptagelse for at starte en manuel billed-/ videooptagelse eller at koble en alarmudgang. Optagelse Vælg kameraet for at starte den manuelle optagelse. Klik på aktiveringsknappen.

Fortløbende øjeblikkelige billeder Vælg kameraet for manuelt at optage fortløbende øjeblikkelige billeder. Tidsintervallet, hvor de optages, kan du indstille i menuen Optagelse (se side 246). Klik dertil på knappen. Alarm For at koble en af alarmudgangene skal du vælge alarmudgangen med et venstreklik og klikke på Udløs for at koble en eller Udløs alle for at koble alle udgange. For nulstille udgangen/e igen skal du klikke på Slet eller Slet alle. Nedlukning

Henvisning Vælg Logout for at spærre betjeningsmenuen. Vælg Nedlukning for at slukke apparatet. Vælg Genstart for at boote (slukke og tænde igen).Rengøring og pleje af apparatet

Rengøring og pleje af apparatet Henvisning Apparatet er vedligeholdelsesfrit. Beskyt apparatet mod støv, snavs og fugt Udbedring af fejl Læs følgende henvisninger for at finde den mulige årsag til en fejl, før du ringer til serviceafdelingen. Fejl Årsag Løsning Ingen strøm Netkablet er ikke tilsluttet Tilslut netkablet korrekt til stikdåsen Netafbryder på OFF Stil netafbryderen på ON Stikdåsen er uden strøm Tilslut evt. et andet apparat til stikdåsen Intet billede Skærmen er ikke indstillet til modtagelsen Indstil den korrekte videoindgangsmodus, indtil der vises et billede fra optageren Videokablet er ikke tilsluttet korrekt Tilslut videokablet korrekt Den tilsluttede monitor er slukket Tænd monitoren Ingen lyd Audiokablerne er ikke tilsluttet korrekt Tilslut audiokablerne korrekt Apparater, der er tilsluttet via audiokablerne, er ikke tændt. Apparater, der er tilsluttet via audiokablet, er ikke tændt Audio-tilslutningskablet er beskadiget Udskift kablet Harddisken fungerer ikke Forbindelseskablerne er ikke tilsluttet korrekt Tilslut kablerne korrekt Harddisk defekt eller ikke systemkonform Udskift harddisk med anbefalet harddisk. USB-stik fungerer ikke Apparatet understøttes ikke Tilslut korrekt USB-medium, USB 2.0 USB-hub blev anvendt Tilslut USB-mediet direkte Netværksadgang ikke mulig Netværkskablets tilslutning løs Sæt netværkskablet i. Netværksindstillinger (DHCP, IP-adresse etc.) forkerte Kontrollér netværkskonfigurationen, og ret den evt.. Fjernbetjeningen fungerer ikke Batterierne ikke lagt i, så polerne vender rigtigt (+, –), eller tomme Skift batterierne ud med nye. Ret fjern- betjeningen mod fjernbetjeningssensoren på apparatet for at styre apparatet med fjernbetjeningen. Fjernbetjeningen er for langt væk fra optageren Anvend fjernbetjeningen inden for en afstand på 7 m Der findes en forhindring mellem fjernbetjeningen og optageren Fjern forhindringen For lys belysning eller lysstofrør? Udeluk kraftigt lys fra lysstofrør Optagelse er ikke mulig Ingen HDD eller HDD ikke initialiseret Indbyg og initialisér harddisk Pludselig frakobling Temperaturen i apparatet er for høj Rengør apparatet, og fjern alle genstande, der forhindrer ventilationenTekniske data

Tekniske data Der tages forbehold for tekniske ændringer og fejl. Målene er omtrentlige værdier. ABUS digitaloptager TVVR35011 TVVR45021 Videokomprimering H.264, MPEG-4 Egnet til hybrid

Relæudgang 2 (Lasteevne: 12VDC/1A) 4 (Lasteevne: 12VDC/1A) Brugertrin 2 (maks. 31) Netværkstilslutning 1 x RJ45 10/100/1000 Mbps Samtidig netværksadgang 128 kamera forbindelser Netværksfunktioner Live-visning, afspilning, dataeksport, indstillinger DDNS

HDD-lagerkapacitet Den påkrævede lagerplads til optagelse og overvågning afhænger ud over den anvendte harddisks fysiske lagerkapacitet af den indstillede opløsning samt af optagelsen bitrate. På den medfølgende CD kan du finde et program der hjælper dig til at kalkulere hvor meget plads du har behov for. Yderligere kan du også downloade denne software fra vores hjemmeside sammen med ABUS CMS software.

Oversigt tilslutningskombinationer Det er muligt at tilslutte en spot-monitor. Se i tabellen nedenfor, hvilke kombinationer der er mulige. Et flueben står for muligt, et kryds står for ikke kompatibel med hinanden. HDMI

Bortskaffelse Henvisning til EF-direktivet vedr. gamle elektro- og elektronikapparater Af miljøhensyn må apparatet ikke bortskaffes sammen med husholdningsaffaldet efter endt levetid. Bortskaf- felsen kan foretages på de respektive indsamlingssteder. Følg de lokale forskrifter, når materialerne bortskaffes.

Bortskaf apparatet iht. EF-direktivet 2002/96/EF - WEEE (Waste Electrical and Electronic Equipment) om gamle elektro- og elektronikapparater. I tilfælde af spørgsmål vedr. bortskaffelsen bedes du kontakte din kommune. Information om indsamlingssteder for gamle apparater kan findes hos den lokale kommune/region, det lokale renovationsselskab eller hos din forhandler. Henvisning vedr. håndteringen af batterier Læg altid batterier, så polerne vender rigtigt, forsøg ikke at genoplade de vedlagte batterier, og smid dem under ingen omstændigheder i åben ild! Anvend ikke forskellige batterier (gamle og nye, alkali og kul osv.) samtidigt. Tag batterierne ud, hvis du ikke anvender apparatet i et længere tidsrum. Ved ukorrekt brug er der fare for, at de eksploderer og løber ud! Husk miljøbeskyttelsen! Opbrugte batterier hører ikke til i husholdningsaffaldet! De skal afleveres på et indsamlingssted for gamle batterier. Pas på, at batterierne må ikke komme i hænderne på små børn. Børn kan tage batterierne i munden og sluge dem. Dette kan føre til alvorlige helbreds- skader. Søg i dette tilfælde læge med det samme! Normale batterier må ikke oplades, opvarmes eller kastes i åben ild (fare for eksplosion!).

Skift næsten afladede batterier rettidigt ud. Skift altid alle batterier samtidigt, og brug altid samme batterityper.

Vigtigt Udløbne eller beskadigede batterier kan forårsage ætsninger på huden i tilfælde af berøring. Brug i dette tilfælde egnede beskyttelseshandsker. Rengør batterirummet med en tør klud.

Vigtigt henvisning vedr. bortskaffelse af batterier Til dette produkt anvendes batterier, der er underlagt EF- direktivet 2006/66/EF, og som ikke må bortskaffes sammen med almindeligt husholdningsaffald. Informér dig om de gældende bestemmelser i Danmark vedr. separat indsamling af batterier. Korrekt bortskaffelse af batterier hjælper til at undgå negative påvirkninger af miljøet og sundheden. Disse tegn findes på batterier, der indeholder skadelige stoffer:

Pb = batteriet indeholder bly Cd = batteriet indeholder cadmium Hg = batteriet indeholder kviksølv Henvisning til RoHS EF-direktivet Apparatet overholder RoHS-direktivet. Overholdelsen af RoHS-direktivet betyder, at produktet eller komponenten ikke indeholder de følgende substanser i højere koncentrationer end følgende maks. koncentrationer i homogene materialer, medmindre substansen er en del af anvendelsen, som er undtaget RoHS-direktivet: a) 0,1 % bly (efter vægt) b) Kviksølv c) Hexavalent chrom d) Polybrominat biphenyl (PBB) og polybrominat diphenylæter e) 0,01 % cadmium (efter vægt)Ordforklaring

Ordforklaring Anvendte fagbegreber 1080i HDTV-billedsignal med 1080 pixel og „Interlaced“- visning. 16:9 Sideforhold, der orienterer sig i forhold til bredbilled- displays i biografformater. 720p HDTV-billedsignal med 1280 x 720 pixel og progressiv visning. BILLEDDIAGONAL Angivelsen af størrelse for displays: Afstand mellem nederste venstre hjørne og øverste højre hjørne – i tommer eller centimeter. Browser Program til at vise websider i WWW. CIF „Common Intermediate Format“. Oprindelig tænkt til omregning fra PAL- til NTSC- standard. CIF svarer til en videoopløsning på 352 x 288 pixel, 2 CIF 704 x 288 pixel, 4 CIF 704 x 576 pixel. CINCH Udbredt bøsningstype til analoge audio- eller FBAS- videosignaler. DDNS „Dynamischer Domain-Name-System-post“ Netværksfunktion, der holder IP-adresserne for sine clients parat i en database og aktualiserer dem. DHCP „Dynamic Host Configuration Protocol“ Netværksprotokol, som gør det muligt at integrere apparater (clients) automatisk i eksisterende netværker. I den forbindelse tildeler DHCP-servere (som f.eks. internet-router) automatisk IP-adressen, netmasken, gatewayen, DNS-serveren og evt. WINS-serveren. På client-siden skal IP-adressens automatiske reference blot være aktiveret. Domain Domæne (navnerum), der anvendes til at identificere internetsider (f.eks. www.abus-sc.de). Dual Stream Dual stream betegner en videooverførselsmetode. Der foretages f.eks. en optagelse med høj opløsning og en overførsel med lav opløsning via netværket. Den såkaldte „main stream“ har en 4CIF-opløsning, den såkaldte „sub stream“ blot CIF. DVR Digitaler Video Recorder; en apparat til at optage forskellige video- og audiokilder (analog, digital). Dataene komprimeres ved optagelsen og gemmes f.eks. på harddisks. FBAS/CVBS „Farve-, billed-, basisbånd- og synkron-signal“. Den enkleste variant af videosignaler, også kaldet „composite- signal“. Billedkvaliteten er forholdsvis lav. GIGABYTE Enhed for lagerkapaciteten i lagermedier (HDD, USB, SD/MMC-kort). H.264 (MPEG-4 AVC); standard til højeffektiv kompression af videosignaler. Anvendt bl.a. ved blu-ray-discs eller video- konferencesystemer. HDD „Hard Disk Drive“; harddisk (magnetpladelager) Digitalt datalager i computere eller DVR’er. HDVR Hybrid-DVR; DVR til at optage analoge kameraer og netværkskameraer. http „Hypertext Transfer Protokoll“; en metode til dataoverførsel via netværker. Hovedsagelig anvendt ved visning af websider i en browser. INTERLACED Linjespringsmetode. IP-adresse En adresse i computernettet, der er baseret på internetprotokollen (IP), den gør det muligt at adressere forskellige apparater i nettet og dermed at nå dem dedikeret. JPEG Kompressionsmetode med få tab til fotos. De fleste digitalkameraer gemmer deres fotos i JPEG-format. MPEG Forkortelse for Moving Picture Experts Group. Det drejer sig om en international standard for kompressionen af levende billeder. På nogle dvd’er er de digitale audiosignaler komprimeret og optaget i dette format.Ordforklaring

NTP „Network Time Protocol“ Metode til tidssynkronisering via netværker. Også SNTP (Simple Network Time Protocol), der er en forenklet form. NTSC Standard for farvefjernsyn i USA. Metoden adskiller sig i nogle detaljer fra det europæiske PAL-system: Et fuldt NTSC-billede består af 480 synlige og i alt 525 linjer. Pr. sekund vises 60 halvbilleder. Sammenlignet med PAL er systemet mere udsat for farveforstyrrelser. OPLØSNING Det normale PAL-fjernsynssystem viser tv-billeder i 576 linjer med typisk 768 billedpunkter. Fjernsyn med høj opløsning (HDTV) arbejder mindst med 1280 x 720 billedpunkter. PAL „Phase Alternating Line“; europæisk farve-tv-system. Der anvendes 576 synlige billedlinjer, med linjerne, der anvendes til forvaltningssignaler, består et fuldt billede af 625 linjer. Pr. sekund vises 50 halvbilleder. Farvesignalets faser skifter fra billedlinje til billedlinje. PANEL Fagbegreb for et flad-displays indre liv (man taler om LCD- eller plasma-paneler).

En „personal computer“ kan anvendes som fjernforespørgselsplads enten med den medfølgende software eller via en browser. Pixel „Picture element“. Billedpunkt, billedelement, betegner den mindste enhed i en digital billedoverførsel eller - visning. PIP „Picture in picture“. Forkortelse for „billede-i-billede“- funktionen, hvor der samtidigt vises to signalkilder på skærmen. Den anden signalkilde overlapper i den forbindelse den første. PPPoE „PPP over Ethernet“ (Point-to-Point-Protocol) Netværksoverførselsmetode til opbygning af forbindelse via opkoblede forbindelser, som f.eks. anvendes ved ADSL-tilslutninger. PROGRESSIVE Linjevis skandering elle billedvisning, i modsætning til linjespring eller „interlaced“. PTZ „Pan-Tilt-Zoom“ Drejning, hældning, zoom ved motoriserede kameraer. TOMME (inch) Skærmdiagonalens mål. En tomme svarer til 2,54 centi- meter. De vigtigste typiske størrelser på 16:9-displays: 26 tommer (66 cm), 32 tommer (81 cm), 37 tommer (94 cm), 42 tommer (106 cm), 50 tommer (127 cm), 65 tommer (165 cm). USB „Universal Serial Bus“ Seriel busforbindelse til tilslutning af f.eks. lagermedier i løbende drift. Maks. anvendelig datarate ved USB 2.0: ca. 320 Mbit/s (ca. 40 MB/s). HDMI/VGA „Video Graphics Array“. Inden for pc-området normalt interface til analoge videosignale – grundlæggende drejer det sig om RGB-signaler.Om det interne harddiskdrev

Om det interne harddiskdrev Det interne harddiskdrev (HDD) er meget følsomt. Betjen apparatet i henhold til følgende vejledninger for at undgå harddiskfejl. Vigtige optagelser skal sikres på eksterne medier for at undgå uventede datatab.

Henvisning Bevæg ikke apparatet under drift. Fugt inde i apparatet kan kondensere og forårsage fejlfunktioner på harddiskdrevet. Når apparatet er tændt, må netstikket aldrig trækkes ud eller strømforsyningen afbrydes med, når apparatet sikringskontakten. Bevæg ikke apparatet umiddelbart efter, at det er slukket. Udfør følgende trin for at bevæge apparatet:

1. Vent mindst to minutter efter meddelelsen

OFF (apparatets display).

2. Træk netstikket ud.

Ved en strømsvigt under driften af apparatet kan data på harddisken mistes. Anvend en nødstrømsforsyning! Harddisken er meget følsom. En ukorrekt betjening eller uegnede omgivelser kan beskadige harddisken efter en driftstid på et par år. Tegn herpå er uventede standsning af afspilningen og synlige mosaik-effekter på billedet. Evt. er der ingen varsler om en defekt ved harddisken. Ved en defekt er det ikke muligt at afspille optagelser. I dette tilfælde skal harddisken udskiftes.ABUS Netværksvideooptager NVR TVVR35011 / TVVR45021
