BRUGSANVISNING TVVR41210 ABUS

Denne betjeningsvejledning indeholder vigtige henvisninger til idriftsættelse og handtering.

Vær ogss opmaerkso ma dette, hvisproduktet gives videre til en tredje person.

Opbevar derfor donne betjeningsvejledning til senere.
drug!

I indholdsfortegnelsen findes der en liste over indholdet med angivelse af de pagaelende sidetal.

Polski

Betjeningsvejledning

Version 1.0

C E

Dansk

Denne betjeningsvejledning indeholder vigtige henvisninger til idriftsættelse og handtering.

Vær ogsa opmaerkso pa dette, hvisproduktet gives videre til en tredje person.

Opbevar derfor denne betjeningsvejledning til senere brug!

I indholdsfortegnelsen findes der en liste over indholdet med angivelse af de pagaelende sidetal.

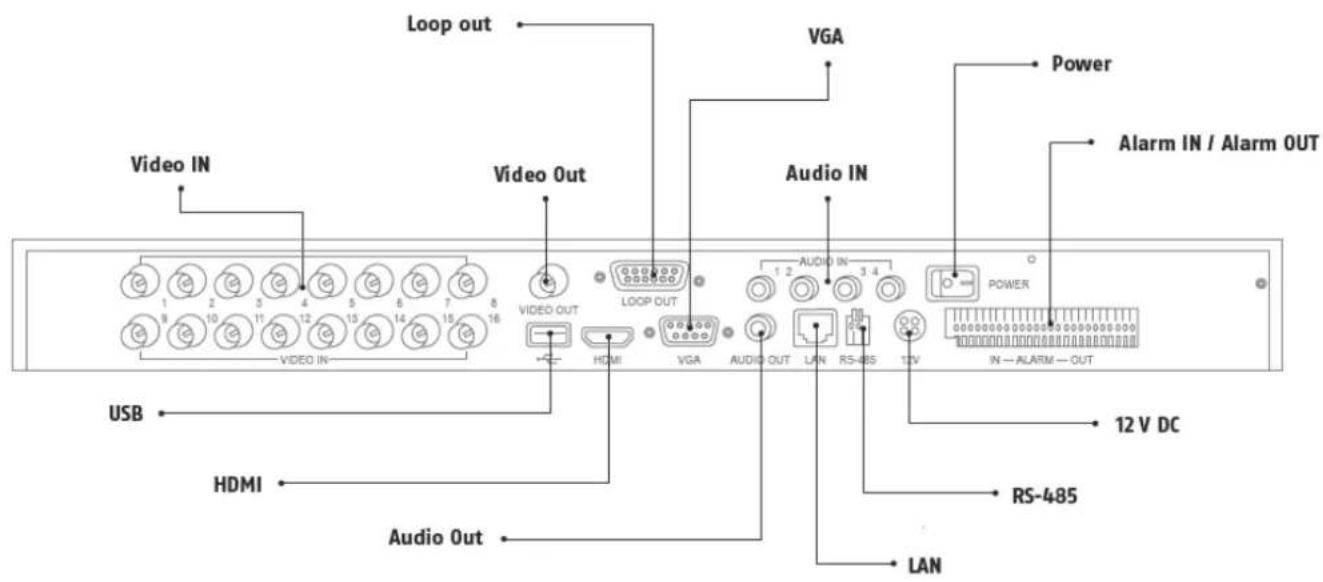

Oversigt over apparatet

Bagside

Henvisning

Du kan styre apparatet på følgende@máde:

USB-mus

Betegnelse Funktion

VIDEO IN: · BNC-indgang til analoge kameraer

VIDEO OUT: · Spot-udgang

LOOP OUT: · Hver kameraindgang forbinds her og visesigen

VGA: · Monitortilslutning VGA (9 stikben), videoudgangssignal

AUDIO IN: · Audioudgang cinch (synkroniseret med videoudgangen)

POWER ON/OFF: · Tænd- og sluk-knap på apparatet

ALARM IN / OUT: · Maks. 4 alarmindgange, maks. 1 relæudgang

12 V DC · 12 V DC-strømtilslutning

RS-485 · Tilslutning til PTZ-kameraer

LAN · RJ45-tilslutning til en netværksforbindelse

AUDIO OUT: · Audioudgang cinch (synkroniseret med videoudgangen)

HDMI · HDMI-monitortilslutning

USB · Tilslutning til USB-apparater

JOG-SHUTTLE · Valg af driftsmodus

USB · Tilslutning til USB-apparater

Betjening med musen

i Henvisning Den videre beskrivelse i donne betjeningsvejledning foretages med musen. Apparatet er egnet til anvendelse med en USBmus.Forbind musen med USB-stikket.

Tast	Funktion
Venstre	Enkeltklik:Valg i menuen, aktivering af et indtastningsfelt eller en TAB, visning af menuen Quick SetDobbeltklik:Skifter visningen af skærm enkeltbillede-flere billeder ved live-visning og afspilningKlik og træk:Opretter privatmasker eller -zoner
Højre	Enkeltklik:Henter popup-menuen Tilbage til den forrige menu
Scrolle-hjul	I live-visingen:Viser forrige/næste-camera

Oversigt over apparatet 237

Systembetjening 238

Generelt 238

Tilslutninger pa bagsiden 238

Bettening med musen 239

Kvikguide 243

För du starter 243

Installation af hardisken 243

Etablering at tilslutninger 243

Konfiguration af apparatet 243

Vigtige sikkerhedshenvisninger 244

Symbolforklaring 244

Korrekt anvendelse 244

Generelt 244

Strømforsyning 244

Overbelastning/overspanding 245

Kabler 245

Opstillingssted/driftsomgivelseer 245

Fjernbetjening 245

Vedligeholdse og pleje 246

Tilbehør 246

Idriftsættelse 246

Born 246

Indledning 247

Generelle informationer 247

Udpakning 247

Leveringsomfang 247

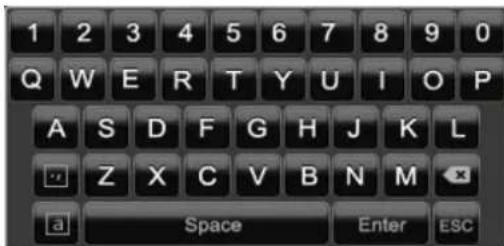

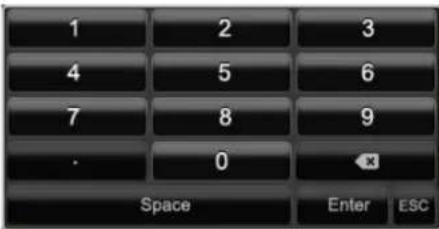

Skaermtastatur 248

Start of apparatus 248

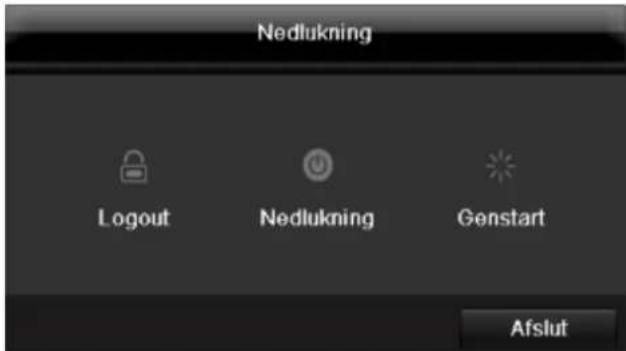

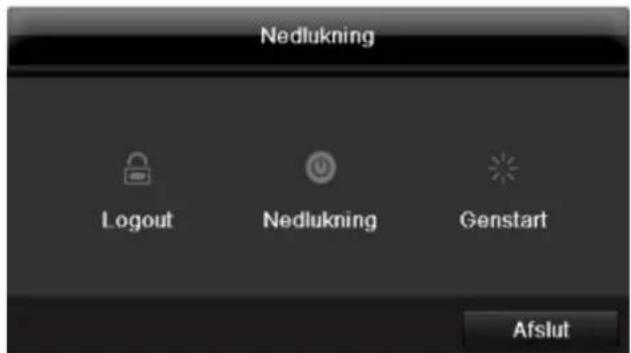

Nedlukning,Logout og genstart af apparatet. 248

Statusvisninger 249

Generelt 249

Visninger pa monitoren 249

Indstillingsassistant 250

Indstilling af systemet 250

Indstilling af administratoren 250

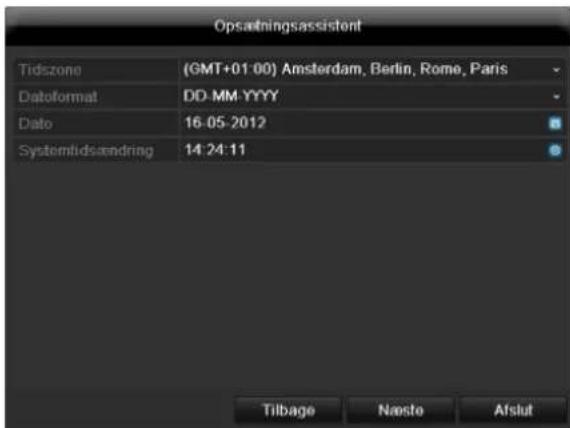

Dato / tid 250

Netværksindstillinger 251

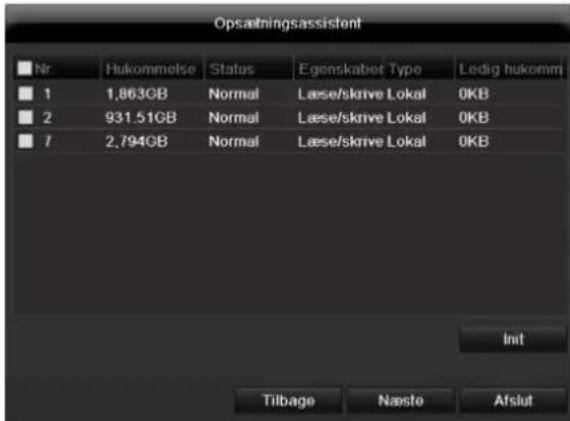

Forvaltning af harddisk 251

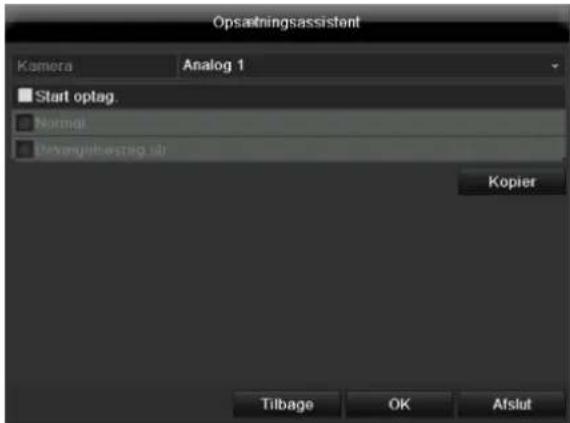

Kameraoptagelse 251

Live-visiting 252

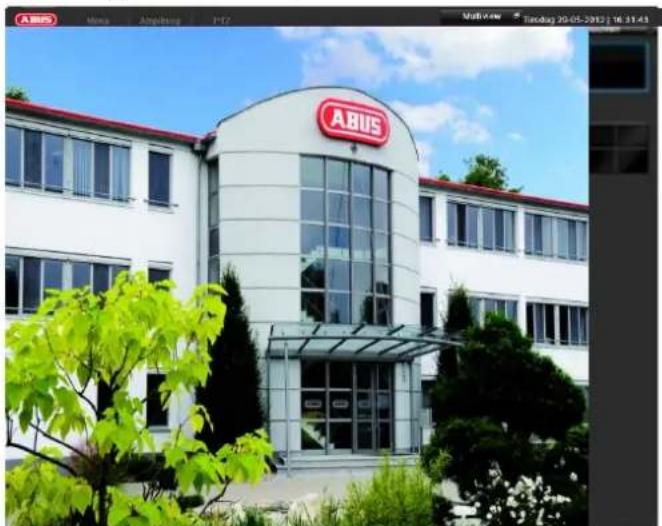

Overblik 252

Statussymboler 252

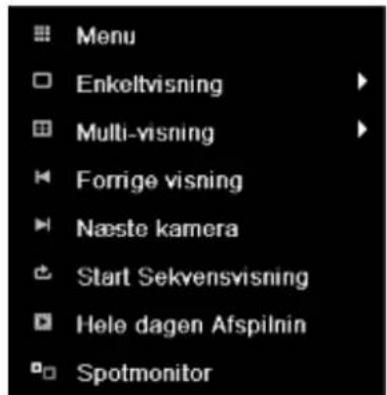

Popup-menu ved musebetjening 252

Menulinje i kamerabilledet 253

Indstlinger 254

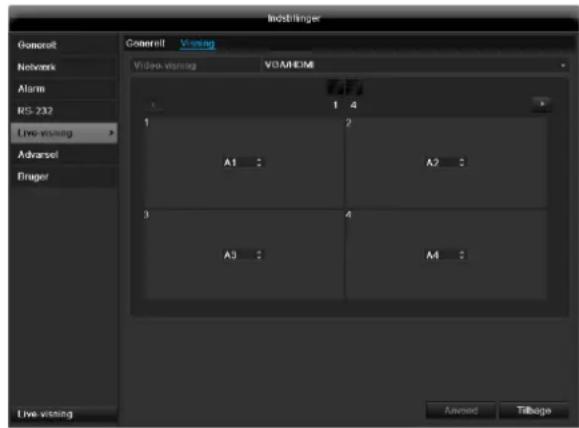

Indstilling af kameraudgangen 254

Live-afspilning 255

Generelt 255

Netværksopbygning 261

Netvarkskonfiguration 261

Adversel 265

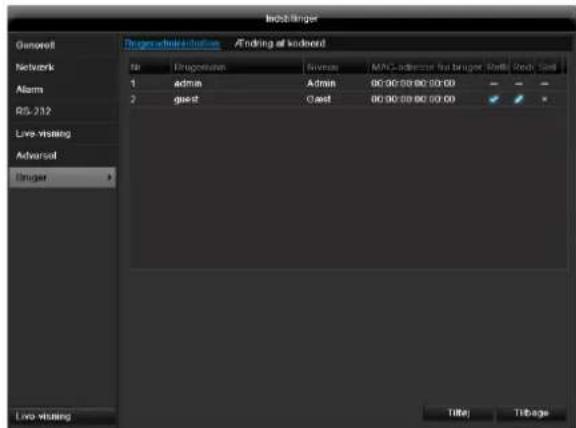

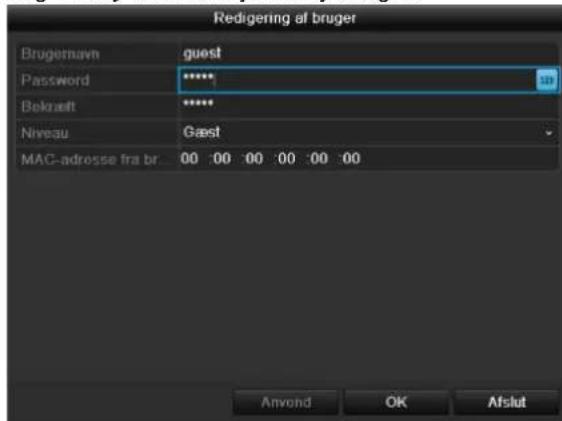

Bruger 265

Kamera 267

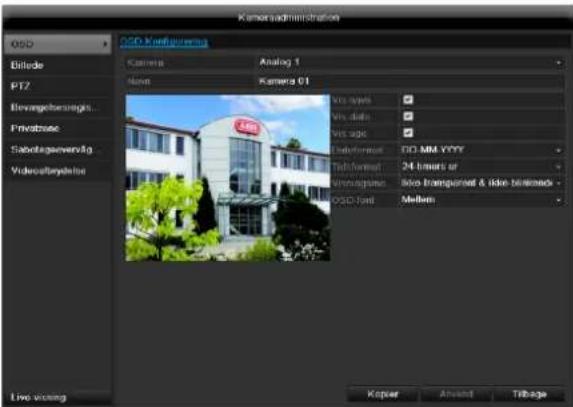

OSD 267

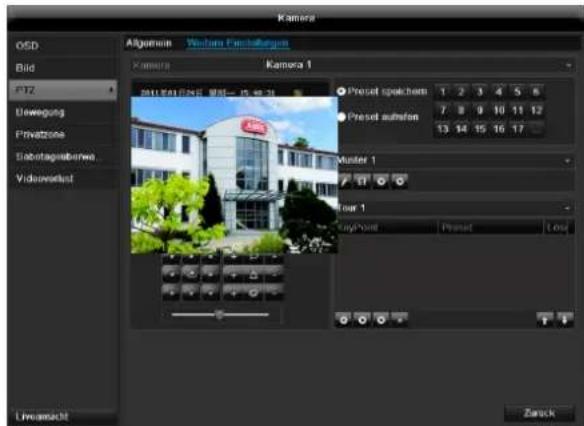

PTZ 267

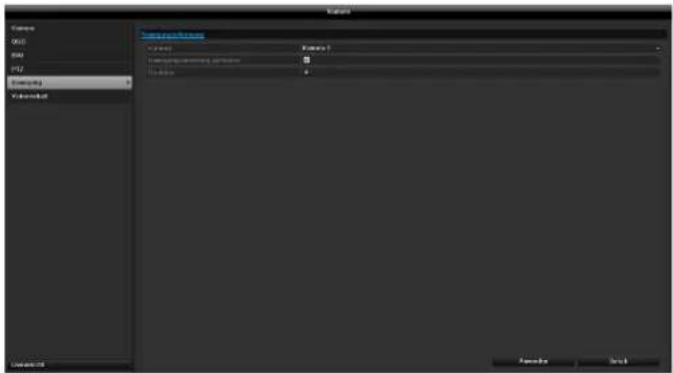

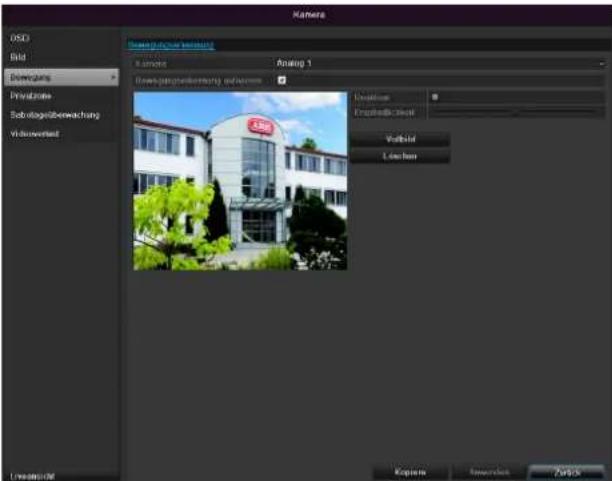

Bevagelse 268

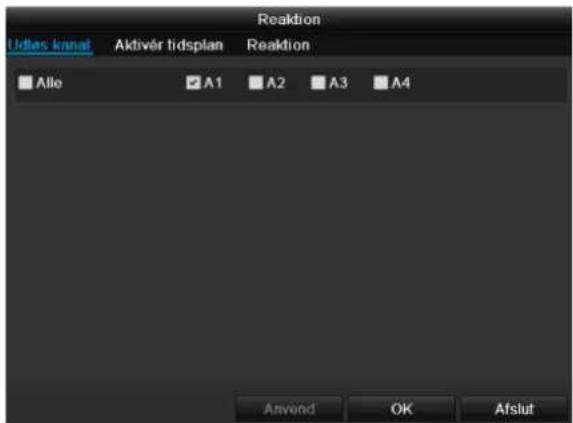

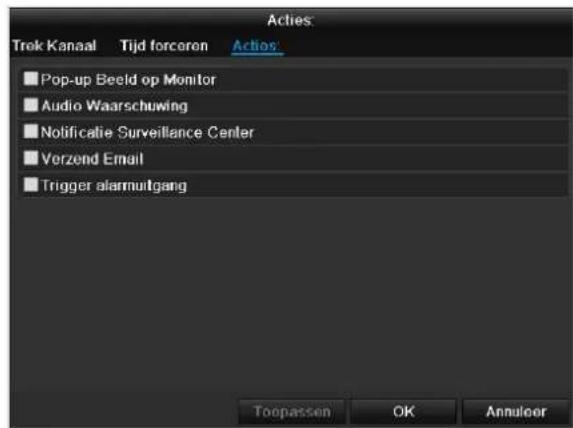

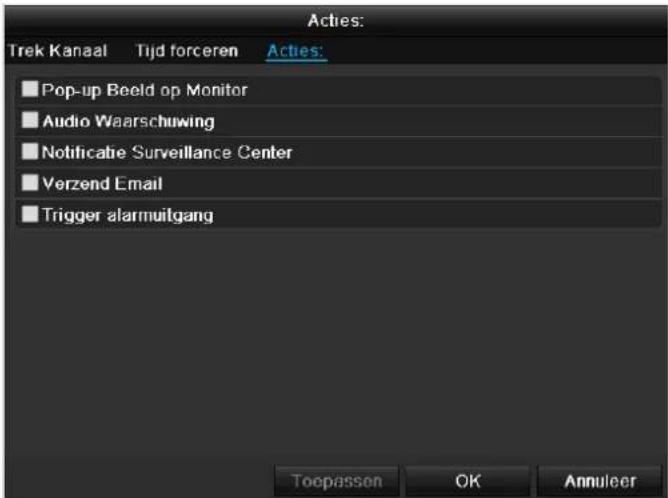

Reaktion 268

Privatzone 269

Sabotageovervågning 269

Videoafbrydelse 270

Optagelse 271

Definition 271

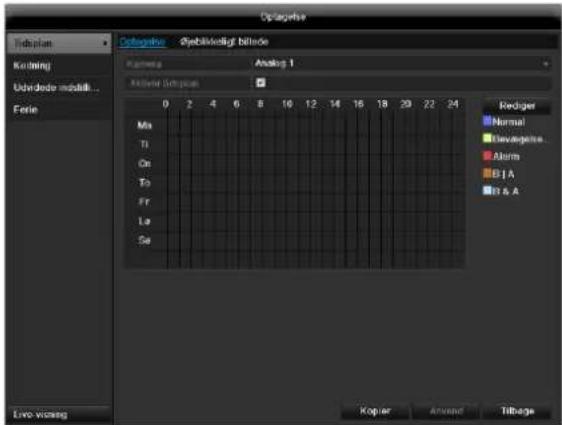

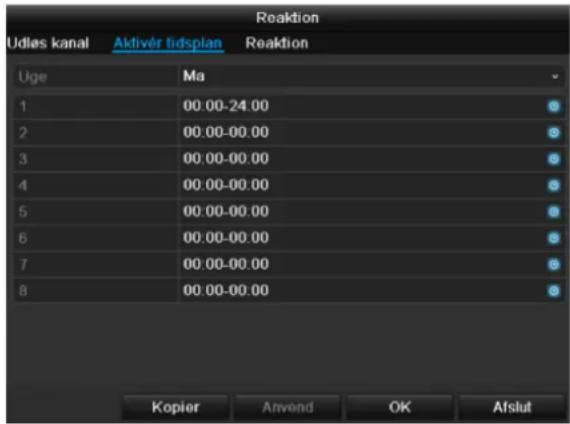

Tidsplan 271

Kodning. 272

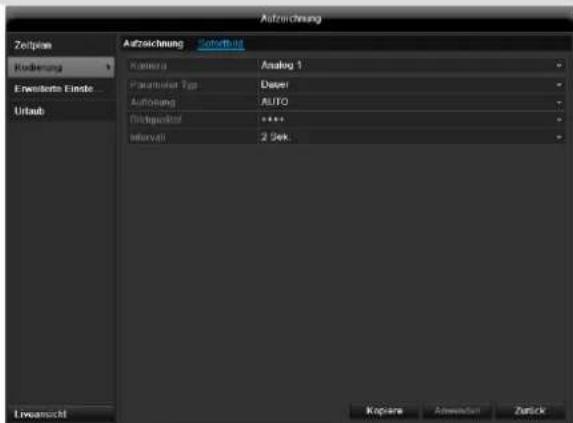

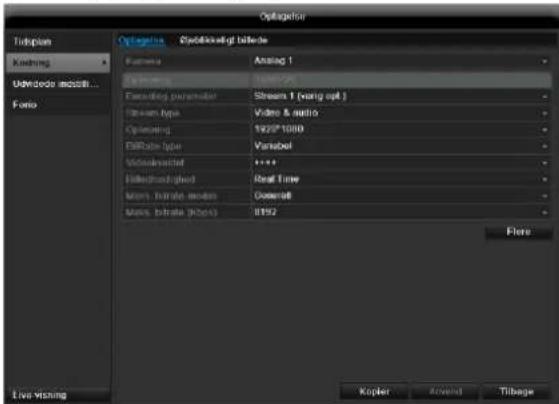

Kartotekskortet Optagelse 272

TAB Substream 272

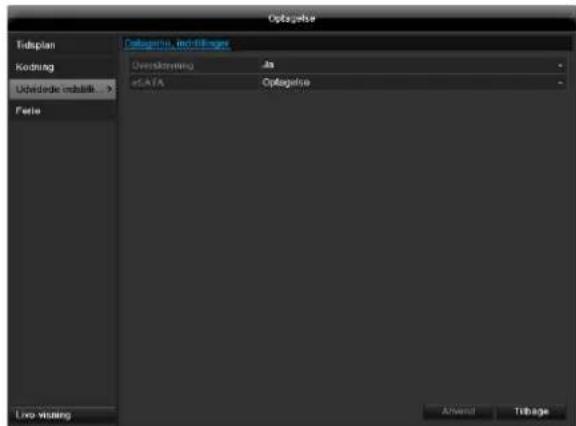

Udvideed indstlinger 273

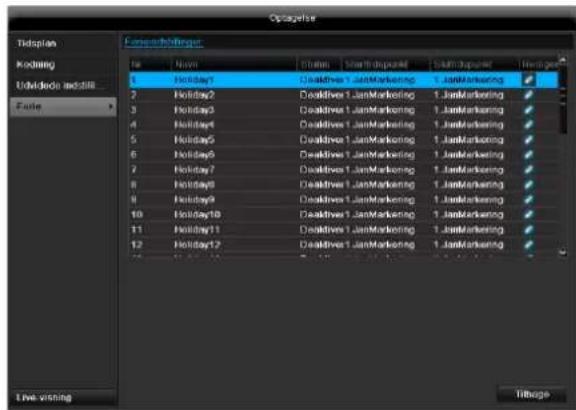

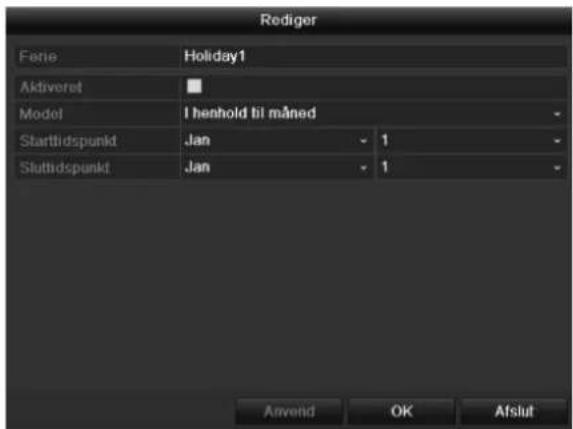

Ferie 273

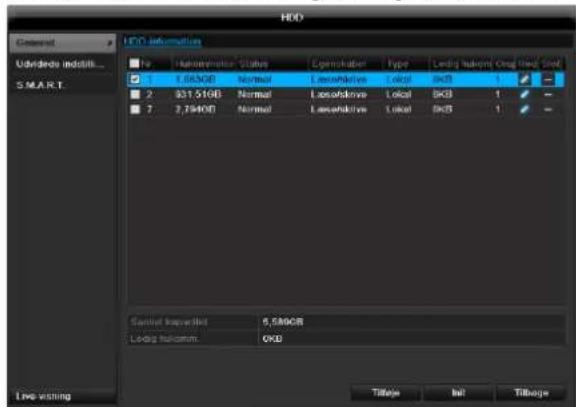

HDD 274

Harddisks 274

Indbygning af en hardisk 274

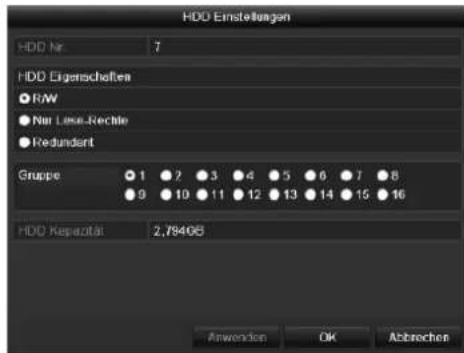

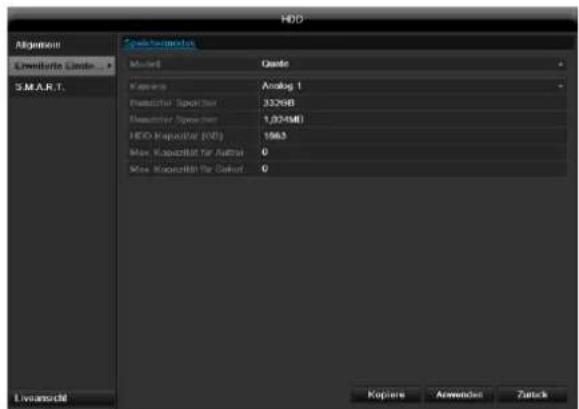

Kameraets hardiskindstlinger 275

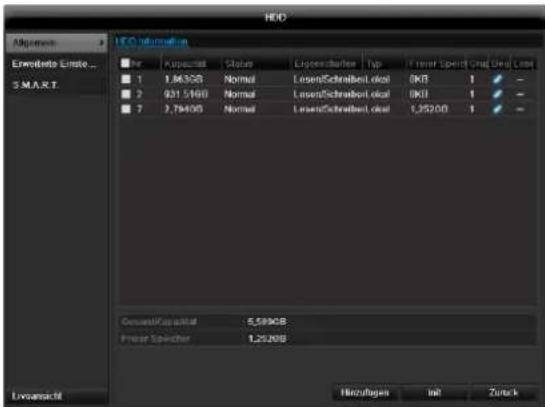

S.M.A.R.T. 275

Kontrol af hardiskstatusen 275

Panikoptagelse 276

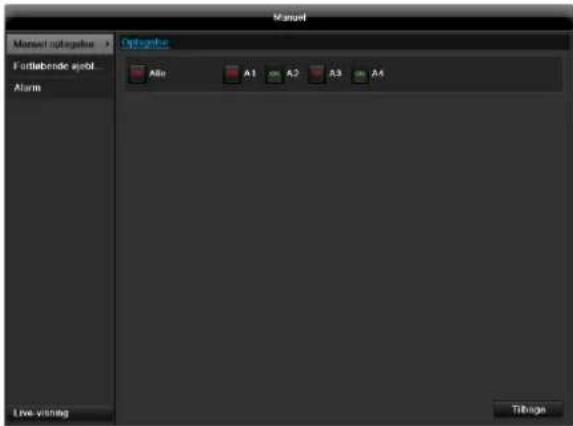

Optagelse 276

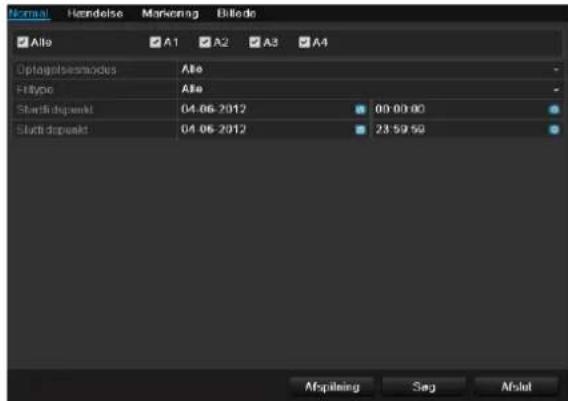

Aflspilning 277

Normal 277

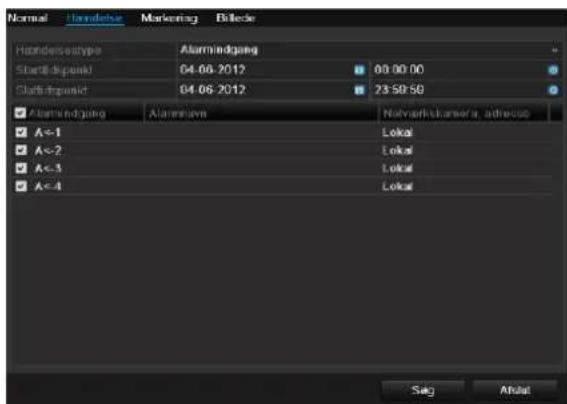

Haendelse 277

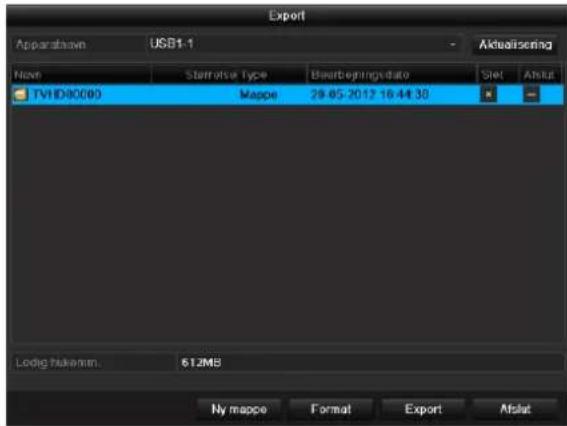

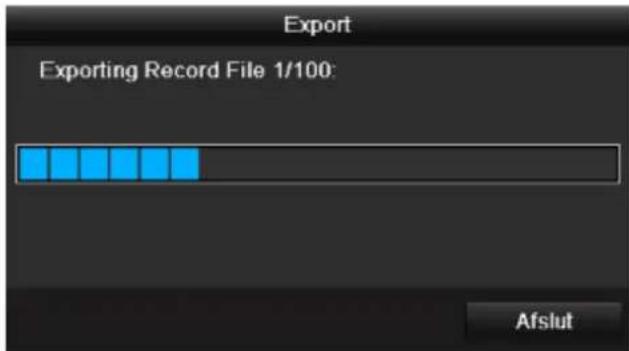

Videoeksport 278

Normal 278

Rengoring og pleje af apparatet 285

Henvisning 285

Udbedring af fej1 285

Tekniske data 286

HDD-lagerkapacitet 286

Bortskaffelse 288

Henvisning til EF-direktivet vedr. gamle elektr- og elektronikapparater 288

Henvisning til RoHS EF-direktivet. 288

Ordforklaring 289

Anvendte fagbegreber 289

Om det interne hardiskdrev 291

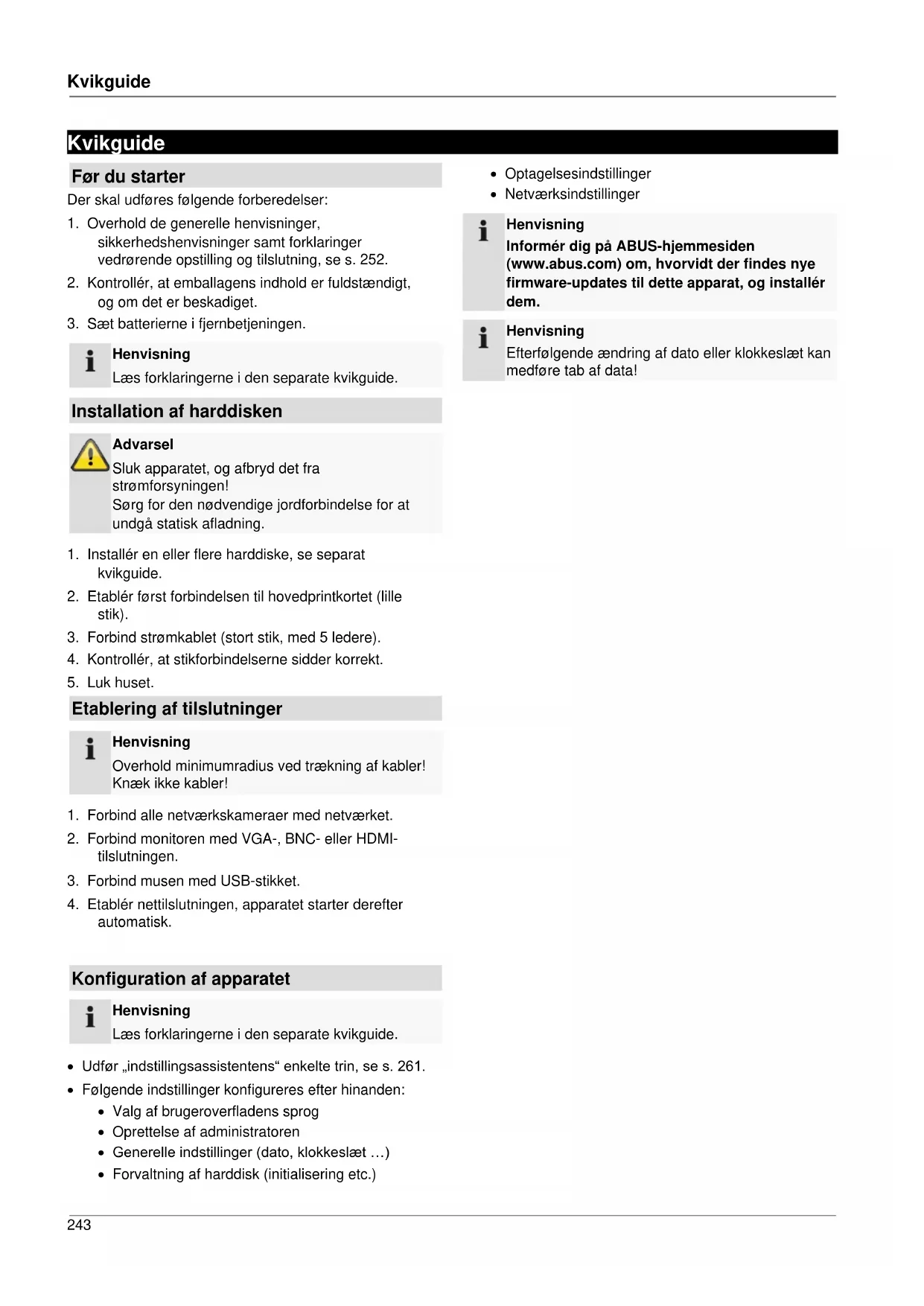

Kvikguide

För du starter

1. Overhold de generelle henvisninger, sikkerhedshenvisninger samt forsklaringer vedrørende opstilling og tilstunning, se s. 252.
2. Kontroller, at emballagens indhold er fuldstændigt, og om det er beskadiget.
3. Saat batterierne i fjernbetjeningen.

Henvisning

Laes forklaringe i den separate kvikguide.

Sluk apparatuset, og afbryd det fra strømforsyningen!

Sorg for den ndvendige jordforbindelse for at undgå statisk afladning.

1. Installer en aller flere harddiske, se separat kvikguide.
2. Etablier fprest forbindelsen til hovedprintkortet (lille stik).
3. Forbind strømkablet (stort stik, med 5 ledere).
4. Kontroller, at stik forbindelsene sidder korrekt.
5. Luk huset.

Overhold minimumradius ved traekning af kabler!
Knaek ikke kabler!

1. Forbind alle netværskameraer med netværket.
2. Forbind monitoren med VGA-, BNC-ller HDMI-tilslutningen.
3. Forbind musen med USB-stikket.
4. Etabler nettilslutningen, apparatet starter derefter automatisk.

Konfiguration af apparatet

Henvisning

Laesorklaringeindenseparatekvikguide.

Udfør,indstillingsassistentens"enkelte trin,se s.261.
- Følgende indstillinger konfigureres after hinanden:

Valg af brugeroverfladens sprog

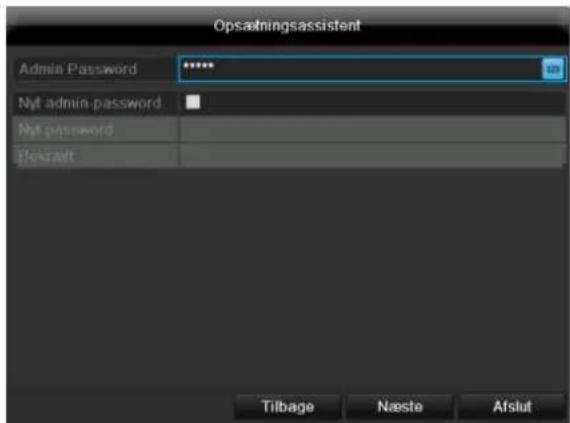

- Oprettelse af administratoren

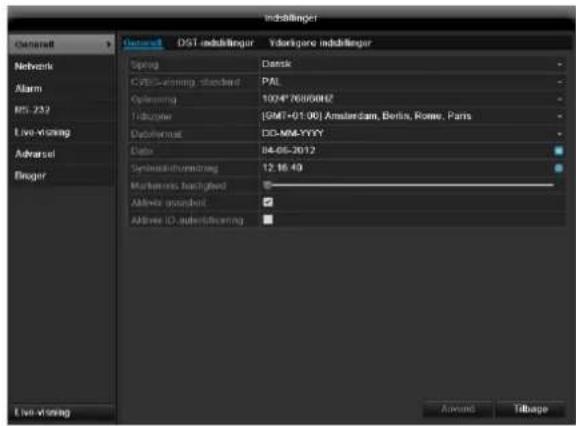

- Generelle indstillinger (dato, klokkeslaet ...)
- Forvaltning af harddisk (initialising etc.)

• Optagelsessindstlinger

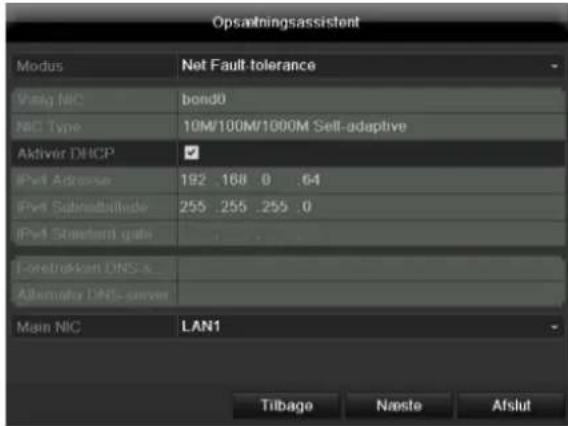

  Netvaerksindstillinger

Henvisning

Informér dig på ABUS-hjemmesiden (www.abus.com) om, hvorvidt der findes nye firmware-updates til dette apparat, og installer dem.

Henvisning

Efterfolgende aendring af dato eller klokkeslaet kan medfore tab af data!

Vigtige sikkerhedshenvisninger

Symbolforklaring

Der anwendes følgende symboler i vejledningen hhv. på apparatet:

Symbol	Signalord	Betydning
!	Advarel	Advarel mod fare for kvæstelser eller farer for helbredet.
	Advarel	Advarel mod fare for kvæstelser eller farer for helbredet som fjlege af elektrisk spænding.
	Vigtigt	Sikkerhedshenvisninger vedr. mulige skader på apparatet/tilbehøret.
i	Henvisning	Henvisning til vigtige informationer.

Der anwendes følgende kendemærker i teksten:

	Betydning
1....	Handlungspofdring/-anvisning med fastlagt rækkefolge for handlingstrinene i teksten
2....
...	Liste.uden fastlagt rækkefolge i teksten aller advarselshenvisningen
...

Korrekt anvendelse

Brug kun apparatet til det formal, som det er blevet bygget og konciperet til! Enhver,anden anvendelse anses for at vare ukorrekt!

Dette apparat mä kun anvendes til følgende formål:

• Denne 4-kanal/8-kanal/16-kanal analoge digitaloptager anwendes i kombination med tilslutte videosignalkilder (analoge kameraer) og videogengivelsessapperater (CRT-ller TFT-monitorer) til at overvåge objekter.

i Henvisning Datalagringen er underlagt de nationale retningslinjer om beskyttelse af persondata. Gør ved installationen kunderne opmærksom, at disse retningslinjer findes.

Generelt

Læs følgende anvisninger grundigt igenne, før apparatet anwendes forste gang, og overhold alle advarselshenvisninger, selv om du er bekendt med omgang med elektroniske apparater.

Advarsel

Ved skader, der skyldes manglende overholdelse afijkebetjeningsvejledning, bortfalder kravet om garanti. Vi pataros intet ansvar for følgeskader!

Advarsel

Vi pátager os intet ansvar i forbindelse med person- og/eller materielle skader, der skyldes ukorrekt handtering uller manglende overholdelse af sikkerhedshenvisningerne. I sādanne tilfæle bortfalder ethvert krav om garanti!

Opbevar donne handbog omhyggeligt som fremtidig reference.

Hvis apparatet sælges eller gives videre, skal denen vegledning denne vegledning och udleveres.

Dette apparat blev produceret under overholdelse af internationale sikkerhedssstandarder.

Strømforsyning

• Tilslut kun dette apparat til en strømkilde, der leverer netspaendingen, der er anfør pa typeskiltet.
• Hvis du ikke er sikker på, hvilkenfindes hos dig, skal dukontakte el-forsyningssselskabet.

Advarsel

Forebyg tab af data!
Tilslut altid apparatet til en nødstroms Forsyning
UPS med overspændingsbeskyttelse.

• Afbryd apparatet fra netstromforsyningen, for der udfores vedligeholdses-ller installationsarbejder.
• Dette apparats afbryder ikke apparatet fuldstændigt fra strømnettet.

• For at afbryde apparatet fuldstændigt fre nettet skal netstikket trækkes ud af stikdåsen. Derfor skal apparat opstilles, sa en direkte og uhindret adgang til stikdåsen altid er sikret, og stikket i en nødsituation kan trækkes ud med det samme.

• For at udelukke brandfare skal netstikket principielt trækkes ud af stikdåsen, hvis apparatet ikke bruges i laengere tid. Du bedes afbryde apparatet fra strømnettet for en storm og/eller tordenvejr med fare for lynnedslag. Eller tilslut apparatet til en nødstrømsforsyning.

Advarsel

Abn aldrig apparatet selv! Der er fare for elektrisk stød!

Kontakt uddannet fagpersonale aller installmenten, hvis det er nodvendigt at abne apparatet.

• Indbygningen aller ombygningen auf en hardisk bør kun foretages af uddannet personaleller installmenten.

Advarsel

Installation i ell er aendringer af apparatet medfroer tab af garanti, hvis det ikke foretages af fagpersonale.

Vi anbefaler at lade en installer a r installere en harddisk.

Ved ukorrekt installation af hardisken bortfalder garantien!

Overbelastning/overspænding

• Undgå at overbelast stikdäser, forlaengerkabler og adaptere, da det kan medføre brand eller elektrisk stød.
• Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding (f.eks. tordenvejr).

Kabler

• Tag altid fat i stikket på alle kabler, og træk ikke i delve kablet.
• Tag aldrig fat i netkablet med våde hænder, da de kan forårsage en kortslutning eller elektrisk stød.
• Stil haverken apparatet, møbelstykket eller andre tunge genstand på kablerne, og sorg for, at de/DD knækkes, især ved stikket og tilslutningsbøsningerne.
• Slå aldrig knuder på et kabel, og bind det ikke sammen med andre kabler.
• Alle kabler skal trækkes, sa ingen traeder pada dem ell er forhindres af dem.
• Et beskadiget netkabel kan medfrole brand ellerelektrisk std. Kontrolier netkablet regelmaessigt.
  Netkabler og netstik ma ikkeændres eller manipuleres.
• Anvend ikke adapterstik eller forlæŋgerkabler, som ikke opfylder de gældende sikkerhedsnormer, og foretag heller ikke indgrep på strøm- og netkabler!

Opstillingssted/driftsomgivelser

• Stil apparatet pa en fast, jævn overflade, og stil ikke tunge genstande pa apparatet.
  Apparatet er ici beregnet til drift i rum med hoj temperatur aller luftfugtighed (f.eks. badevarelser), aller hvor der forekomm er meget stov.

• Driftstemperatur og driftsluftfugtighed: -10 °C til 55 °C, maks. 85 % relativ fugtighed. Apparatet mag kun anvendes i tempereret klima.

Sorg for, at

• en tilstrækkelig ventilation altid er sikret (stil ikke apparatet i reoler, på et tykt tæppe, på en seng eller dér, hvør ventilationsåbninger tildækkes, og lad der��'re mindst 10 cm til alle sider).
• direkte varmekilder (f.eks. radiatorer)/DDke pavirker apparatet.
• derCREASEs sollys oder kraftigt kunstigt lys pa apparatet.
• apparatet ikke star umiddelbart i nærhden af magnetfelter (f.eks. hjttalere).
• der/DDEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAEFAE
• kontakt med stænk og dræber og aggressive væsker undgås.
• apparatet ikke anwendes i nærheden af vand, især på apparatet aldrig neddyppes (stil ikke genstande, der er fyldt med æsker, f.eks. vaser eller drikkevarer, på eller ved sideren af apparatet).
• der/DDFder fFfF
• apparatet ikke udsettes for kraftige temperaturændringer, da luftfugtigheden ellers kondensere og kan medføre elektriske kortslutninger.
• apparatet jeg udsettes for voldsomme rystelser og vibrationer.

Fjernbetjening

• Hvis apparatet ikke anvendes i længere tid, skal alle batterier tages ud, da de kan lobe ud og beskadige apparatet.

Vedligheholdelse og pleje

Vedligeholdelsesarbejder er nodvendige, hvis apparatet er blevet beskadiget, f.eks. hvis netstik, netkabel eller hus er beskadiget, der er trængt væskeEller genstande ind i apparatet, det har vaeret udsat for regn eller fugt, eller hvis det ikke fungerer fejlfrit aller er faldet ned.

• Afbryd apparatet fra nettet i forbindelse med vedligeholdelsesarbejder (f.eks. rengoring)!
• Hvis du konstaterer røgudvikling, usædvanlige lyde ell er lugte, skal du slukke apparatet med det samme og trække netstikket ud af stikdåsen. I disse tilfælde ma apparatet ikke anvendesigen, for en fagmand har foretaget en kontrol.
  Lad kun kvalificeret fagpersonale foretage alle vedligeholdelsesarbejder.
• Abn aldrig apparatets eller tilbehøres hus. Hvis huset er Åbnet, er der livsfare på grund af elektrisk stød.
• Rengør apparatusets hus og fjernbetjeningen med en fugtig klud.
• Anvend ikke oplosningsmidler, sprit, fortyndelser osv. De kan beskadige apparatets overflade.
• Anvend wurde de folgende substanser:
• Saltvand, insectbekämpelsesmidler, chlor-ller syreholdige oplosningsmidler (salmiak), skuremidler.
• Gnid forsigtigt over overfladen med bomulskluden, indtil den er helt tør.

Advarsel

Apparatet arbejder med farlig spending. Apparatet ma derfor kun abnes af autoriserede fagfolk. Alle vedligeholdelses- og servicearbejder skal udfores af autoriserede firmaer. Ukorrekt reparationer kan medfore livsfare for apparatets bruger.

Tilbehør

• Tilslut kun apparatet, der udtrykkeligt er beregnet til det. I modsat fald kan der forekomme faresituationer eller skader på apparatet.

Idriftsættelse

• Laes alle sikkerheds- og betjeningshenvisninger forden Forste idriftsættelse!
• Abn kun huset for at installere hardisken.

Advarsel

Sorg ved installation i et eksisterende videoovervågningsanlag for, at alle apparater er afbrudt fra net- og lavspændingsstrømkredsen!

Advarsel

Foretag ikke selv montering, installation og kabelføring, hijs du er i tvivl, men overlad det til en fagmand.

Ukorrekte og uprofessionelle arbejder pa strømnettet eller pa husets installationer er ikke kun en fare for dig selv, men øgså for andre personer.

Træk installationernes kabler, sä net- og lavspændingskredse alto forlober adskilt og ici er forbundet med hinanden på noget sted eller kan forbindes på grund af en defekt.

Børn

• Lad/DDke born fagfingere i elektriske apparater! Lad aldrig born anvende elektriske apparater uden opsyn. Born kan itke altid erkende mulige farer rigtigt. Smadele kan vare livsfarlige, hvis de sluges.
• Opbevar batterierne og de genopladelige batterier Eden for smabørns rækkevidde. Hvis et batteri aller genopladeligt batteri er blevet slugt, skal der straks sages lægehjælp.
• Hold ögså emballagefolierne borte fra børn. Der er fare for at blive kvalt!
• Dette apparatet hører seks til i bøns hænder. Fjedrende dele kan springs ud ved ukorrekt anvendelse og medfrole, at børnkommen til skade (f.eks. øjnene).

Indledning

Kaere kunde.

vi takker Dem fordi du har kobe tette produit.

Dette apparat opfylder kravene i gaelende EU-direktiver. Overensstemmelseserklaeringen kan rekvireres hos:

Som bruger er du forpligtet til at ffolge donne betjeningsvejledning for bevare donne tilstand og sikre en farefri drug!

Læs—hele betjeningsvejledningen igennem for idriftsættelse af Produktet, overhold alle betjenings- og sikkerhedshenvisninger!

Alle indeholdte firmanavne og produktbetegnelser er de pagaelende ejeres varemærker. Alle rettigheder forbeholdt.

I tilfælde af sporgsmål bedes du henvende dig til din installerator eller forhandler!

Ansvarspritagelse

Denne betjeningsvejledning blev udarbejdet meget omhyggeligt. Hvis du alligevel finder udeladelser eller unogagtigheder, bedes du meddele os dette pa adressen, der er anfort pa bagsiden af handbogen. ABUS Security-Center GmbH patarag sig intet ansvar for tekniske og typografiske fejl og forbeholder sig retten til pa ethvert tidspunkt ut den forudgående varsel at ændreprodukter og betjeningsvejledningerne. ABUS Security-Center er ikke ansvarlig for direkte og indirekte følgeskader, der opstär forbindelse med dette produits udstyr, Funktion og ancendelse. Der gælder ingen garanti for indholdet i dette dokument.

Generelle informationer

Læs davon brugerhandbog omhyggeligt igennem for at anvende apparatet rigtigt, og opbevar den til senere brug.

Denne handbog indeholder vegledninger vedrorende betjening og vedligeholdelse af optageren. Kontakt et autoriseret fagirma i forbindelse med reparation af apparatet.

Udpakning

Handér apparatet meget forsigtigt, nár du pakker det ud.

Emballage og pakningshjaelpemidler kan recycles og skal som regel afleveres til genanvendelse.

Vi anbefaler dig:

Emballagedele af papir, pap og bolgepap og kunststof skal lægges i indsamlingscontainerne, der er beregnet hertil.

Hvis de endnu ikke findes i området, som du bor i, kan du smideppe materialer ud sammen med husholdningsaffaldet.

Kontroller først apparatet, hvis den originale emballage er beskadiget. Hvis apparatet har skader, skal du sende det tilbage med emballagen og kontakte producenten.

Leveringsomfang

• ABUS 4-kanal/8-kanal/16-kanal analog digitaloptager
• Strømforsyning
• 3x netkabel (DE, UK, AU)
• SATA-kabel og skruer til harddisk(e)
• Holder og skruer til serverskab
  USB-mus
• Quickguide
• Vejledning
• Cd

Skaermtastatur

Hvis du klikker pa et tekstindastningsfelt med musen, vises skaermtastaturet:

Ved indtastninger, der kun bestar af tal, vises fologende skaermtastatur:

Tasterne har identisk Funktion med et computer-tastatur.

• Klik med den venstre musecursor på et tegn for at indtaste det.
• Klik på Enter for at afslutte indtastningen.
• Klik på for at slette tegnet foran cursoren.
• Klik på det indrammede a for at skifte mellem store og små bogstaver. Den aktive indstilling vises over tastaturet.
• Klik på ESC for at afbryde en indtastning eller at forlade fetet.

Start of apparatus

Bemerk

Apparatet mä kun tilsluttet til netspaendingen, der er anfört pa typeskiltet!

Anvend af sikkerhedsmaesige arsager en ndstomsforsyning UPS.

Hvis apparatet tilsluttes til stromforsyninger, starter det automatisk.

1. Under opstarten gennemforer apparatet en selvtest.
2. Til sidst vises indstellingsassistenten. Afslut den for atkommen til live-visingen.

Nedlukning,Logout og genstart af apparatet

Klik pa Nedlukning i hovedmenuen. Oversigten vises.

1. Vaelg optionen Nedlukning for at frakoble, og bekraeft forespørgslen med Ja. Apparatet frakobles.

Tryk icke pa nogen tast under frakoblingen!
Trak nu i stromforsvningens stik.

1. Vælg det venstre symbol Logout for at spærre systemet. Brugeroverfladen er spærret. For at komme til menuen er det nødvendigt at indtaste en adgangskode.
2. Vaelg det hore symbol Genstart for at genstarte. Apparatet foretager en genstart.

Tilkobling at apparatet

• Tilslut stromforsyningen for at starte apparatet.

Statusvisninger

Generelt

Folgende statusvisninger informerer dig om driftstilstanden:

Indstilling af systemet

Indstellingsassistenten leder dig gennem de nodvendige.
grundstilinger af systemet.Derefter er
digitaloptageren indstillet til optagelse og overvagning.

Henvisning

Alle detailindstillinger findes i apparatmenuen, se oversigt.

Nár der tændes første gang, vises valget af sprog

1. Klik i indastningsfeltet, og vælg dit sprog i listen. Klik på Anvend for at fortsette. Følgende forespørgsel vises:

• Klik på Naeste for at starte assistenten.

Henvisning

När systemet er indstillet, kan du aktivere „afkrydsningsboksen". Fluebenet forsvinder, og assistenten startes/DDke längere automatisk.

Indstilling af administratoren

Advarsel

Notér administratorkodeordet.
Følgende er forindstillet

,12345"

1. Klik på indtastningsfeltet, og indtast Admin Password (administratorkodeord).
2. Aktivér „afkrydsningsboksen" foran Nyt admin password for at oprette et nyt kodeord.
3. Indtast det nye kodeord, og bekraeft din indtastning i feltet nedenunder.
4. Klik på Naeste.

Dato / tid

1. Indtast systemtiden bestaende af dato og klokkeslaet.
2. Afslut indstillingen med Naeste.

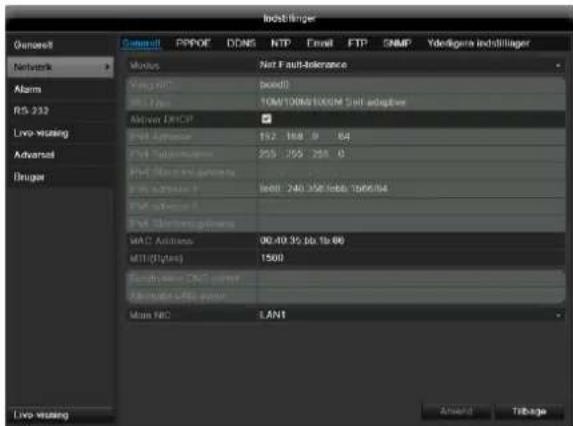

Netværksindstillinger

Henvisning

Sporg hos den ansvarlige netværksadministrator, om du kan vælge DHCP, aller om IP-adressen og de videre indstillinger skal foretages manuelt.

1. Aktiver DHCP: Hvis DHCP er indstillet i netværk-routeren, skal du aktivere „afkrydsningsboksen“ DHCP. Alle netværksindstlinger foretages derefter automatisk
2. DHCP ikke aktiveret: Indtast dataene manuelt (IPv4-adresse, IPv4-subnetmaske samt den standardmæssigt indstillede IPv4 gateway = routerens IPv4-adresse). Som option kan du och indtaste DNS-serverens adress, som du har brug for til at sende e-mails

En typisk adresske kinne se ud pa fologende maje:

Ved fjernadgang via internettet skal enheden tildeles en fast netværksadresse.

Forvaltning af harddisk

1. For at indstille en ny hardisk skal du aktivere „checkboxen" med et venstreklik og derefter klikke på Initialiser.

Advarsel

1. Bekræft sikkerhedsforespørgslen med OK. Hardisken indstillet til anvendelsen. Processen vises med statusbjælken.
2. Afslut indstillingen med OK, og klik på Next.

Kameraoptagelse

1. Vaelg et kamera, som du onsker at optage med, under Kamera".
2. Aktivér checkboxen „Start optagelse".
3. Vælg optagelsestypen. Du kan vælge mellem „Tidsplan" og „Bevægelsesregistering". For en bevægelsesoptagelse skal den kamerainenne bevægelsesregistering aktiveres.
4. Tryk på Kopier for at overage indstillingen for andre kameraer. Vælg fertil kameraerne, der vises i det nye vindue. Aktivér den pagældende checkbox med et museklik.
5. Aflut indstillingen og indstellingsassistenten med OK.

Live-visning

Overblik

Live-visingen starter automatisk, Near apparatet tændes.
Ved at trykke flere gange pa tasten Menu kommt de ogsa tilbage til live-visingen.

I topteksten findes menuerne

• Menu
• Playback og
  PTZ.

Til hajre vindes popup-menuen for visningerne. Til hajrevises datoen og klokkeslaettet.

• Klik på symbolet for at abne popup-menuen til multivisningen.
• Klik på et af symbolerne for at skifte mellem de forskellige visninger.

Pá hovedskærmen vises signalerne for de tilslutteke kameraer.
- Ved at dobbeltklikke på den venstre musetast kan du vise det pagældende kamerabillede som full screen aller ingen skifte tilbage til den oprindelige visning.

Statussymboler

• Folgende symboler vises afhängigt af apparatets driftsstatus:

Symbol	Betydning
R	Gul: Bevægelsesoptagelse • Optagelse kun ved bevægelsesregistering
R	Blå: Optagelse • Permanent optagelse

Popup-menu ved musebetjening

Henvisning

Tryk pa den hojre musetast, mens museursoren befinder sig over et live-billede.

Folgende indstlinger er mulige. Pilen til højre viser, at en untermenu til udvalg abnes:

Menu	Åbner hovedmenuen
Enkeltvisning	Full screen for det valgte camera
Multi-visning	Forskellige kameralayouts
Forrige visning	Visning af det forrige camera
Næste camera	Visning af de(t) næste kamera(er)
Start Sekvensvisning	Starter kamerasekvensen
Start optagelse	Starter bevægelsesregisteringen eller tidsplanen for hele;dagen
Quick Set	Indstilling af gengivelsesemodusen
Afspilning heledagen	Skifter til afspilning
Spotmonitor	Shift til spot-monitor

Henvisning

Start Auto-switch (sekvensvisning):
Fastlaeg sekvensforsinkelsen for visningen i visningsindstillingerne.

Menulinje i kamerabilledet

Klik pa et kamerabillede i enkelt-ller multi-visningen. Der vises en valgmenu:

(1)

(2)

(4)

(5)

(7)

(8)

N°	Symbolets betydning
(1)	Ömråde til at bevæge miniaturelisten
(2)	Aktivér/deaktivér manuel optagelse
(3)	Øjeblikelig afspilning af de sidste 5 minutter
(4)	Audio
(5)	PTZ
(6)	Digitalt zoom
(7)	Billedindstillinger
(8)	Luk valgmenuen

Indstillinger

Henvisning

Live-visingen kan indstilles pa følgende mæde.

Video visning	VGA/HDMI, Main CVBS Vælger tilslutningen, hvos indstillingerne ændres
Live-visning-modus	Forskellige kameralayouts
Varighed	Omskiftningstid mellem de enkelte kameraer ved sekvensvisning
Audio	Aktivér audio
Vis statuspanel	Aktivering/deativering af statuspanelet
Vis statuspanel	Aktivering/deativering af statuspanelet
Visændelse	Tildeler monitor til gengivelse afændelser
Full-screen-overvågnig, varighed	I sekunder, somændelsen vises på den tildelte monitor.
Post Event Dis-play Time	i sekunder, bestemmer varigheden af pop-up vindue til en begivenhed

HDMI-monitor ikke tilsluttet:

Hvis HDMI-kablet ikke er tilsluttet til monitoren ved starten, gengives hovedvideoisogenalet på VGA-tilsutningen Main. Tilslut VGA-kablet, og start optageren ingen for at foretag den automatiske registrarering.

Indstilling af kameraudgangen

Du kan vise maks. 16 kameraer i live-visingen samtidigt.

1. Klik på Set.

1. Vaelg displaymodusen

(afhengigt af modellen).

1x1
2× 2
-1+5
-1+7
-3x3
4× 4

1. Med navigationstasterne tilordner du det onskede kamerasignal til det pagaeldende skarmudsnit.

2. Indstillingen X betyder, at dette kamera ikke vises.

3. Klik på OK for at overage indstillingen.

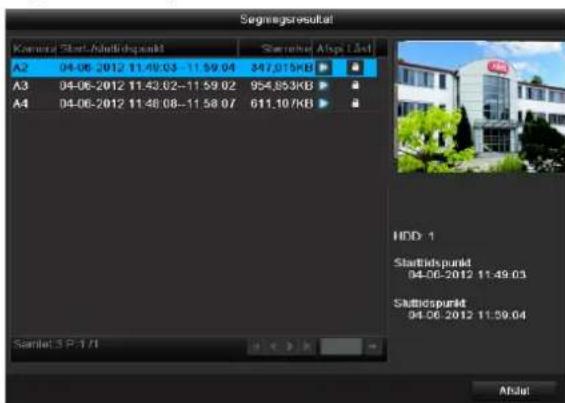

Henvisning

Afspilningen kan foretages pä tre forskellige mäder:

• Via hændelsessøgning i hovedmenuen
• Fra live-visingen
• Via logfilen i vedligeholdelsesmenuen

Henvisning

Knapperne, forrige fil/dag/haendelse" anvendes forskelligt afhaengigt af aspilningsmodussen:

Normal afspilning:

Ved at trykke pa knappen springer afspilningen til den forrige/næste dag.

Haendelsessgning:

Ved at trykke pa knappen springer afspilningen til den forrige/næste hændedsesdag.

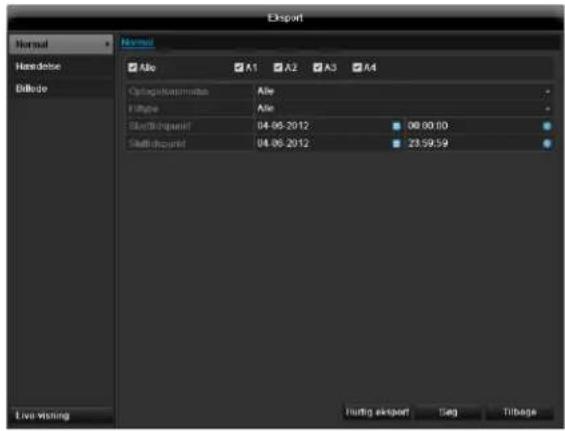

Dataaksport:

Ved at trykke pa knappen springer aftspilningen I den forrige/naste I.

Henvisning

Det er muligt at afspille op til 8 kamerakanaler smtidig.

Afpilningsskaermen

№	Område
1	Løbende afspilning med dato og klokkeslæt
2	Valg af kamera til afspilning
3	Kalender med optagelsestypen
4	Kontrolfelt med tidsakse (se til hjre)

Styring via kontrolfelt

Kontrolfeltet anwendes til at styre den lobeende afspilning.
Symbolerne har falgende betydning:

(1)

(2) (3) (4) (5) (6)

(7) (8) (9) (10)(11)(12)(13)(14)(15)

(17) (18) (19)

№	Symbolets betydning
1	Starter videoclip
2	Tilføjer markingering
3	Tilføjer brugerdefineret markingering
4	Administerer markeringer
5	Afspilning baglæns
6	Stop
7	Afspilning start/pause
8	Springer 30 sekunder tilbage
9	Springer 30 sekunder frem
10	Langsomt frem (1/16x - 1x)
11	Hurtigt frem (1x - 16x)
12	Forrige markingering optagelse
13	Næste markingering

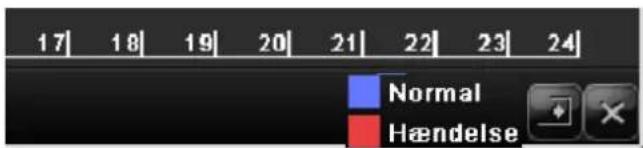

14	Tidsakse: • Klik med musen i tidsaksen for at fortsette afspilningen et andet sted • Klik på „skyderen“, og træk den til det ønskedete tidspunkt for at starte afspilningen fra dette tidspunkt
15	Optagelsestype Blå = permanent optagelse Rød = hændelsesoptagelse Grøn = smart
16	Skjuler kontrolfelt
17	Afspilning forlades

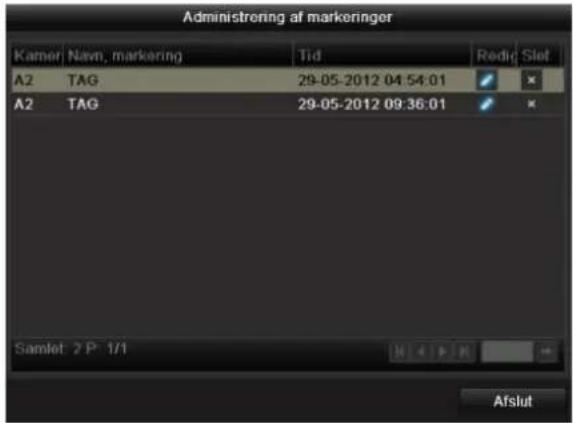

Klik på „Administerer markeringer" (6):

• Klik på redigeringssymbolet for atændre beskrivelsen af din markingering. Klik på slettesymbolet for at fjerne.

Apparatmenu

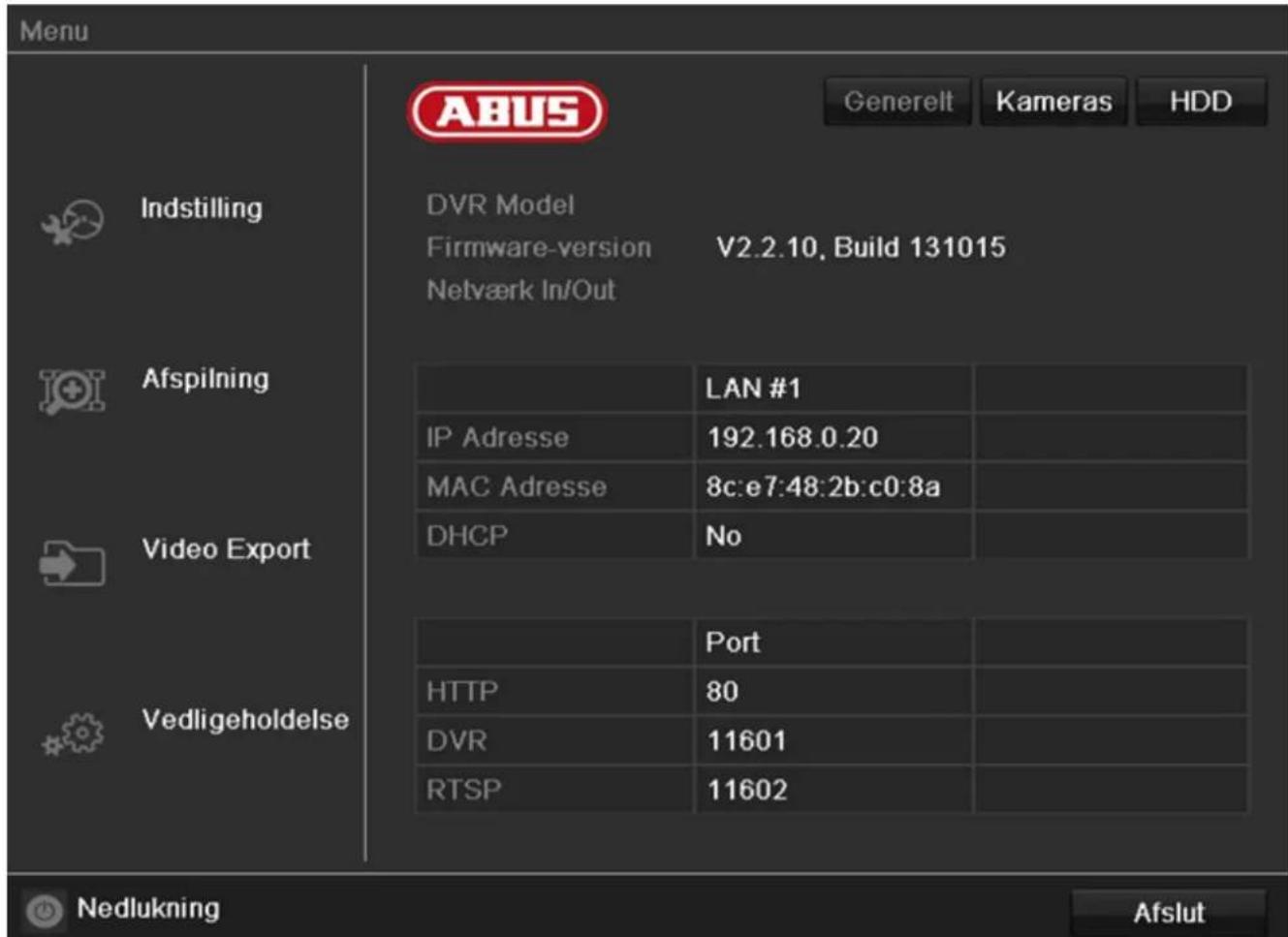

Menuoversigt

Efterfolgende menuoversigt viser dig alle menuer, som apparatet skal indstiles og styres med.Derudover kan du pa den hjo're side se vigtige informationer om dit apparat.

• Klik på den ønskede menu for at abne den.
• Klik på Exit for at lukke menuoversigten.

Menubeskrivelse

Menu	Beskrivelse
Indstillinger	Leder videre til menuerne Konfiguration, Kamera, Optagelse, HDD, Afspilning.
Afspilning	Parameterstyret søgning after video- aller billedoptagelser, der brev startet af hændelser som f.eks. bevægelsesregistering samt markeringer, der er placeret i afspilningen.
Videogksport	Parameterstyret søgning after video- aller billedoptagelser, der brev startet af hændelser som f.eks. alarmer eller bevægelsesregistering, samt alarmhændelser og markeringer, der er placeret i afspilningen.

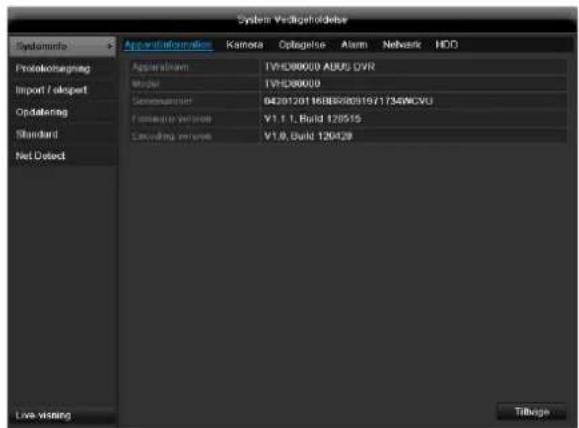

Vedligeholdse	Systeminformationer, gennemsøgning af protokol, import/eksport af konfiguration, vedligeholdse af apparat som f.eks. update til ny firmware, indlæsning af fabriksindstellinger, visning af netværksbelastning.

Indstillinger

Indstilling

Konfigurering

Kamera

Optagelse

HDD

Panik Optagelse

Tilbage

Menu	Beskrivelse
Konfiguration	Administration af alle apparatindstillinger (generelt, netværk, live-visning, adversel, bruger).
Kamera	Menu til indstilling af kameraparametre (OSD-konfiguration, billedmodus, , bevægelsesregistering, privatzone, sabotageovervågning, videoafbrydelse).
Optagelse	Menu til indstilling af optagelsesparameterne (tidsplan, kameroplønsning, ferie etc.).
HDD	Initialising og forvaltning af indbygget harddisk (tildeling af læse-/skrivefungtion, kameraer, forvaltning af netværksharddisks etc.).
Panikoptagelse	Menu til indstilling af manuelle optagelser.

Konfigurering

Henvisning

Menu settings foralter alle apparatindstillinger.

Advarsel

Kontroller, at dato og klokkeslaet blev indstillet korrekt.

BEMAERK:

Efterfolgende aendring kan medfore tab af data!

Sorg rettidigt for en datasikring.

Overblik

Menü	Indstilling
Generelt	Sprog, video, klokkeslæt, dato, mus, kodeord, sommertid, yderligere indstillinger

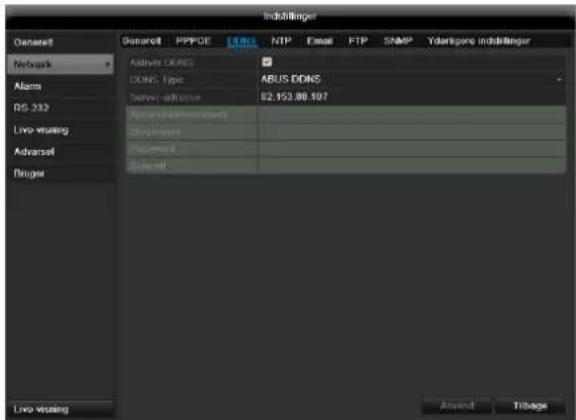

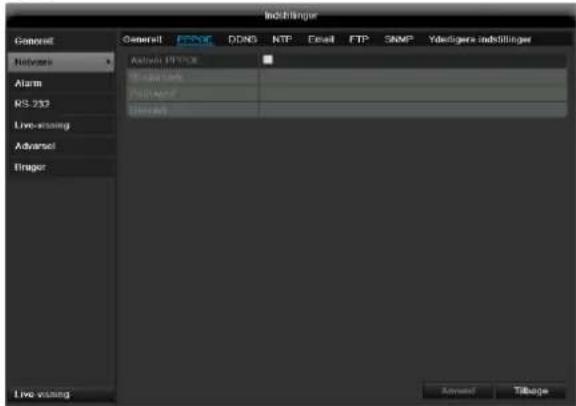

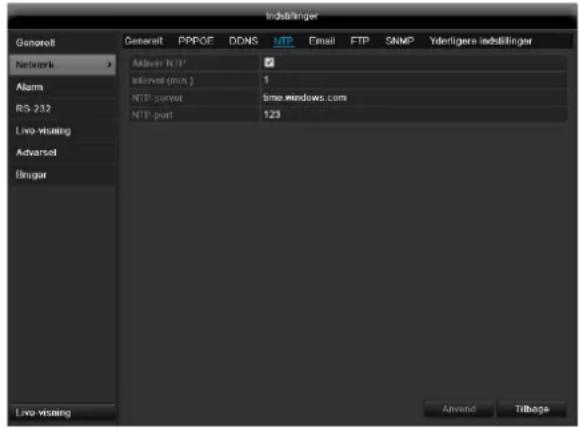

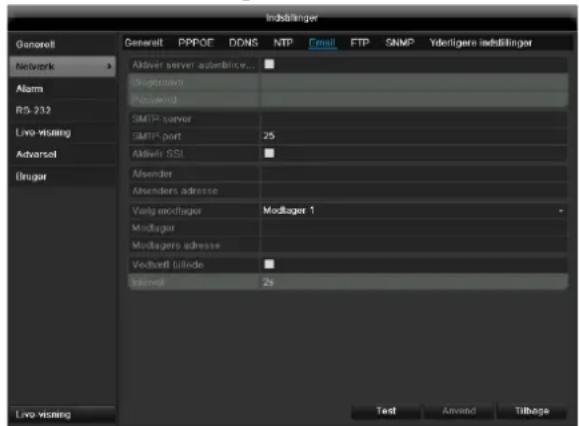

Netværk	Nødvendige netværksindstellinger (manuel IP, DHCP, PPPOE, DDNS etc.) samt oversigt over netværksstatus
Alarm	Einstellungen für die Alarme
Live-visning	Displayindstellinger, tilordning af hændelsesudgangen
Advarsel	Apparatets reaktion i不同程度 (hardisk fuld, netværk afbrudt etc.)
Bruger	Tilføjelse, ændring af brugere, tildeling af adgangsrettigheder

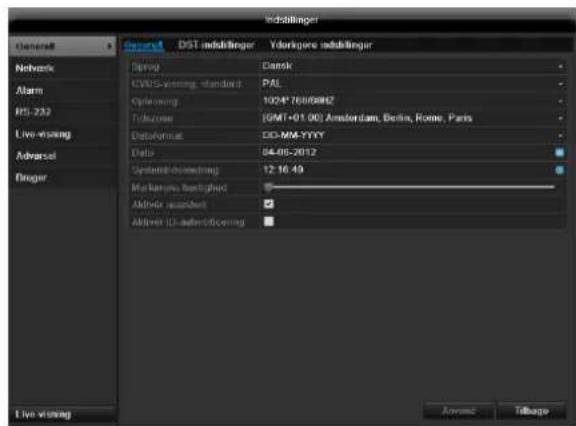

Generelt

Kartotekskort General	Indstilling
Sprog	OSD-sprog
Opløsning	Monitor-opløsning
Tidszone	GMT (Greenwich Mean Ti-me)
Datumformat	MM-DD-ÄÄÄ, DD-MM-ÄÄÄ, ÄÄÄ-MM-DD
Systemtidsændring/Dato	Dato, klokkeslaet
Markørens hastighed	Rullepaneler, til venstre lav, til hjore hij hastighed
Aktivér assistant	Afkrydsningsboks aktiveret: Assistenten vises ved systemstart.
Aktivér ID-autenticering	Afkrydsningsboks deaktiveret: Intet kodeord Afkrydsningsboks aktiveret: Kodeord skal indtastes, før menuen kan betjenes
Kartotekskortet DST-indstillinger	Indstilling
Automatistik DST- tilpasning	Med aktiveret checkbox skifter apparatet automatisk til sommertid.
Aktivér DST	Med aktiveret checkbox kan der vælges en præcis start-/slutdato.
fra / til	Dato start, slut sommertid
DST Bias	Daylight Saving Time Bias: ÂEnding af sommertiden til referencetid
Yderligere indstillinger	Indstilling
Navn	Entydig specifikation af apparatet
Nr	Til entydig identificering ved anvendelse med en fjernbetjening
CVBS-lysstyrke	Skyderegulering, til venstre lav, til højre hj lysstyrke
Hændelse, henvisning	Aldrig / 1 ... 30 minutter - styrer, hvor*Længe menuen vises, indtil menuen skjules ingen
Menu gengivelsesemodus	Viser billedet mere uskarpt eller mere skarpt.
Hændelse, henvisning	Afkrydsningsboks aktiveret: Akustisk alarmering ved henvisninger som f.eks. bevgelsesregistering, HDD fuld, etc.
Main CVBS	Indstilling for CVBS-tilslutningen

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Netværskonfiguration

Generelt

De korrekte netværksindstellinger er uomgaengelige, hvis du vil

Laes afterfolgende generelle henvisninger, for apparatet indstilles.

Et netværk er en sammenslutting af mindst 2 netværk-segne de apparater.

Overforselstyper:

Kabelforbundne netværker (f.eks. CAT5-kabel)
Trädlöse netværker (WLAN)
Andre overforselsmuligheder (Powerline)

Alle systemer har vaesentlige ligheder, men adskiller sig pa forskellig MADE.

Begreber

Nedenforfindes enoversigt overbegreberne,derer relevante foranvendelsen afapparatet i netværker.

Parameter	Indstilling
IP address	En IP-adresse er et netværksapparats entydige adresse i et netværk.Den@mà kun forekomme en gang inden for et netværk. Derfindes bestemte IP-adresseområder, der er reserveret til öffentlige netværker som f.eks.internettet.
Private address range	F.eks. 10.0.0.0 - 10.255.255.255, subnetmaske 255.0.0.0172.16.0.0 - 172.31.255.255Subnetmaske 255.255.0.0192.168.0.0 - 192.168.255.255Subnetmaske 255.255.255.0
Subnet mask	Er en bitmaske, der anwendes til at lave afgorelser eller tilordninger ved routing.I lokale netværker standardmæssigt 255.255.255.0
Gateway	Netværksapparat, som:gør adgangen til internettet mulig for alle andre netværksapparater.F.eks. computeren, som DSL-modemmet er tilsluttet til, uller for det meste routeren uller access point inden for netværket.

Parameter	Indstilling
Name server	Også kaldet DNS (Domain Name Server) og har ansvaret for, at der tilordnes en entydig IP-adresse til en webadresse eller URL (f.eks. www.google.de). När man indtaster et domæne i en browser, søger DNS'en den passende IP-adresse for serveren og leder henvendelsen videre til den. Her kan IP for en udbyderen af en DNS indtastes. Men tit er det tilstrækkeligt at vælge gatewayens IP. Den leder SSE automatisk henvendelser videre til udbyder-DNS'en.
DHCP	DHCP-serveren tildeler automatisk et netværksapparat IP-adressen, subnetmaske, gateway og navneserver. DHCP'er stär til rändighed i aktuelle routere. DHCP-funktionen skal indstilles aller aktiveres separat, nærmere oplsningerfindes i den pågeldendehandbog.Henvisning:Hvis der anwendes feste IP-adresser OG en DHCP-server, skal du vår
	opmærksom på, at de faste IP-adresser ligger,uden for adresserne, der tildeles via DHCP, da det ellers kan medføre problemer.
Port	En port er en grænseflade, hvor de forskellige programmermer kommunikerer. Bestemte ports er fast tildelt (21: Telnet, 23: FTP), andre kan vælges frit. Ports er relevante ved forskellige anvendelser, f.eks. ved ekstern adgang til apparatet via en browser.
MAC address	MAC-adressen (Media-Access-Control-adresse, øså ethernet-ID) er netværkadapterenspecifikke hardware-adresse. Den anwendes til entydig identificering af apparatet i et computernet.

Netværksopbygning

Apparatet skal vare fysisk forbundet med netvarket via CAT5-kabler, se tilslutninger pa s. 246.

Henvisning

Laesvejledningerne og henvisningerne vedrorende netværksapparaterne.

Der kan forbinds flere switches/roture/AccessPoints med hinanden. Firewalls og,anden sikkerhedssoftware kan begrænse netværket.

Advarsel

Hvis der anwendes en router, er netværksclients og dermed ogsa optageren „forbundet" med internettet. Men det gælder ogsa omvendt. Traef ubetinget sikkerhedsforanstaltninger (som f.eks. anvendelse af en firewall,ændring af kodeord,ændring af port) for at forbindreutilsigtet adgang udefra!

Netværskonfiguration

TAB	Indstilling
General	Indstlinger for det lokale netværk samt valg af netværks-mode.
PPPOE	PPPOE anwendes ved ADSL-tilslutninger og ved anvendelsen af et modem Tyskland.Klik på Set for at indtaste adgangsdatabene (identification, kodeord) til din udbyder.
DDNS	Server til forvaltning af det dynamiske Domain-Name-System for at aktualisere hostnavne eller DNS-poster
NTP	Network Time Protocol Server til synchronising af klokkeslæt
Email	Her specifierer du mail-indstillingerne, hvor sendes en e-mail til en specificifik mail-adresse i tilfælede af alarm.
SNMP	Konfigurer de nødvendige parametre til modtagelse af informationer om apparatstatus.
UPnP	Universal Plug and Play Indstlinger til dencomfortable aktivering af netværksapparater i et IP-netværk.
Yderligere indstlinger	Her konfigurerer du IP-adressen på pc'en, som der skal sendes en meddeelse til ved en alarm.

Kartotekskortet Generelt

Parameter	Indstilling
NIC Type	Her indstiller du overførselshastighe- den for det indbyggede netværskort. Tip: 10M/100/1000M Self-adaptive
Aktiver DHCP	Aktivér afkrydsningsboksen, hvis du tildeler IP-adresserne dynamisk via DHCP i netværket. DHCP aktiv: Efterfolgende indtast-ningsfelter er deaktiverede, da parametrene modtages fra DHCP. Henvisning: Hvis du tildeler IP-adresserne manuelt, skal du sorge for, at DHCP ikke er aktiveret (intet flueben i „afkrydsningsboksen").
IPv4 Adresse	Netværksapparatet adressi netværket ved manuel tildeling
IPv4 Subnetbillede	Normalt 255.255.255.0
IPv4 Standard-gateway	Gatewaysens adressi til internetadgangen
IPv6 adresse 1	Aktuelt ingen fonction.
IPv6 adresse 2	Aktuelt ingen fonction.
IPv6 Standard-gateway	Aktuelt ingen fonction.
MAC Adress	Det indbyggede netværskorts hardware-adresse
MTU (Bytes)	Beskriver de største protokoldatas maks. størelse.
Foretrukken DNS-server	Adresse på Domain Name Server som regel gateyens IP-adresse
Alternative DNS-server	IP-adresse på den alternative DNS
Meld netværskafbryd else	Afkrydsningsboks aktiveret: Akustisk alarmering ved netværskafbrydelse

Henvisning

Nogle af disse indstlinger kan/DDke vaelges for visse modes.

PPPOE

1. Aktivér „afkrydsningsboksen“ PPPOE, og indtast derefter brugernavnet (internetadgangs-identificationen) og kodeordet, og bekraft kodeordet.
2. Overtag dine data med Anvend.

Advarsel

Brug sa vikt muligt kun PPPOE, hvis der icke er nogen router til radighed!

DDNS

1. For at kunne anvende Funktionen ABUS DDNS skal du forinden oprette en konto hos www.abusserver.com. Læs hertil FAQs på websiden.
2. Aktivér afkrydsningsfeltet „Aktivér DDNS“, vælg derefter DDNS-type „DynDNS“, og indtast IP-adressen wwwabus-server.com i feltet „Server-adresse".
3. Overtag dine data med Anvend. IP-adressen på din internetforbindelse aktualiseres nu hvert minut på serveren.

NTP

Henvisning

Optageren kan synkronisere klokkeslaettet med en ekstern server. Hertil stared der flere serveradresser til rädighed i internettet.

1. Aktivér „afkrydsningsboksen“ NTP, og angiv, after hvilket tidsrum synchroniseringen skal foretages ingen. Indtast NTP-serverens IP-adresse og NTP-porten.
2. Overtag dine data med Anvend.

E-mail

Ved en alarm kan apparatetTeVende en meddeelse via e-mail. Indtast e-mail-kconfigurationen her:

Parameter	Indstilling
Aktivér server-authenticering	Aktivér „afkrydsningsboksen“,{nár en tilmelding foretages på internet-udbyderens server
Brugernavn	Mail-konto hos udyderen
Password	Kodeord,som e-mail-kontoen er beskyttet med
SMTP-server	Udyberdens SMTP-serveradresse
SMTP-port	Angiv SMTP-porten(standardmæssigt:25)
Aktivér SSL	Aktivér „afkrydsningsboksen“ for at aktivere e-mail-kodningen
Afsender	Afsendernavn
Afsenders	E-mail-adressen, der hører til e-mail-

adresse	kontoen
Vælg modtager	Vælg tre mulige modtagere, som skal modtage e-mailen
Modtager	Indtast modtagerens navn her
Modtagers adresse	Indtast modtagerens e-mail-adresse
Vedhæft billede	Aktivér „afkrydsningsboksen“,+nár kameraets optagelser skal sendes som fotofiler ud over e-mailen
Interval	Vælg afstanden mullem de enkelte optagelser fra 2 til 5 sekunder

1. Indtast parametrene for e-mail-meddelelsen.
2. Klik derefter pa Test for at sende en e-mail som test.
3. När dine indtastninger er korrekte, og du har modtaget en bekraeftelses-mail, skal du trykke på Anvend.

Henvisning

Apparatet sender en e-mail til den indstillede modtager.

Hvis davon e-mail/DD er kommern hos modtageren, skal du kontrollere indstillingerne og korrigere dem.

Kontroller evt. junk-mail-indstillingerne for din mail-client.

Henvisning

Drug af kompatilitetsmaesige arsager kun e-mail-programmer, hvor der er mulighed for opkald via SMTP.

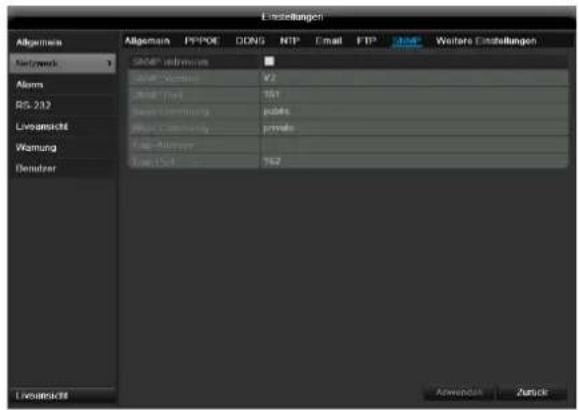

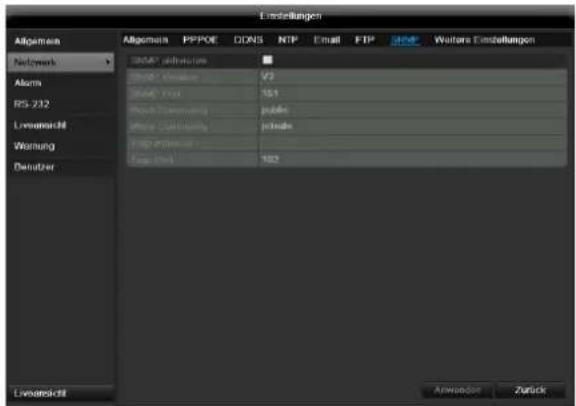

SNMP

Parameter	Indstilling
Aktivér SNMP	Markér afkrydsningsfeltet for at oprette en forbindelse med SNMP-software
SNMP-version	SNMP-systemversion
SNMP-port	Angiv SNMP-porten (standard: 161)
Read Community	Indtast „Key“ som angivet i indstillingerne i SNMP-softern.
Write Community	Indtast „Key“ som angivet i indstillingerne i SNMP-softern.
Trap-adresse	Angiv SNMP-managerens IP-adresse
Trap-port	Angiv trap-porten (standard: 162)

Henvisning

Der anwendes SNMP til overvågning af apparattilstanden. Hertil skal du bruge SNMP-software, som du ikke kan fá hos ABUS.

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med Tilbage.

UPnP

Parameter	Indstilling
Aktivér UPnP	Aktivér afkrydsningsfeltet for at aktivere synligheden i et IP-netværk.
Mapping-type	Vælg, om portvideresendelsen skal ske automatisk eller manuelt.

Bekraeft indstillingerne med et klik pa Anvend, og forlad menuen med Tilbage.

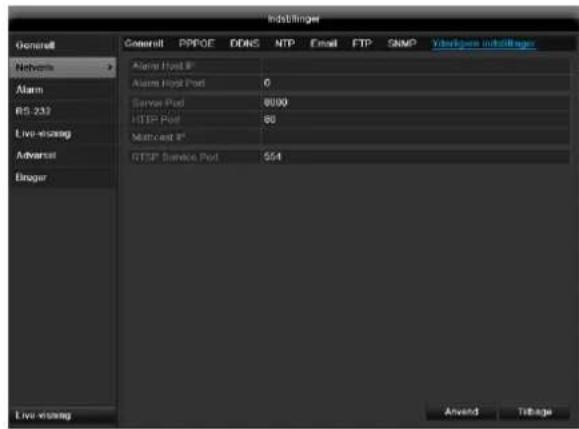

Yderligere indstillinger

Parameter	Indstilling
Alarm Host IP	CMS-stationens netværksadresse
Alarm Host Port	CMS-stationens port
Server Port	Port til datakommunikation
HTTP Port	Port til webserver
Multicast IP	For at minimere grafik kan du indtaste en multicast-IP. IP-adressen skalsvare til IP-adressen på pc'en, der kører CMS-soften.
RTSP ServicePort	Angiv RTSP-porten(standard: 554)

Henvisning

Server Port 8000 samt HTTP Port 80 er standardports for Remote Clients og RemoteInternetbrowser-adgang.

Henvisning

Under Alarm Host IP/Port skal du konfigurere netværksadressen for pc'en med CMS-softwaren. I tilfæle af alarm sendes der besked til CMS-softwaren, som eksekverer forskellige alarmreaktioner afhængigt af indstilling.

Advarsel

Du kan udlose en alarm for folgende fejltyper:

HDD, fuld
HDD, fejl
Netvarkafbrudt
- IP-konflikt
Ugydig registering
Video-ind-udgangssignal uens
- Optagelse feji

Parameter	Meddelelser
Audio-advarel	Der lyder en signaltone fra apparatet flere gange
Informér CMS	Sender et alarmsignal til en pc med ABUS CMS-soften. Softwaren skal��e startet og optagerendér��i overvågningsmodus.
Send e-mail	Der sendes en e-mail til en specificeret e-mail-adresse.
Udløs alarmudgang	Se indstillinger for alarmer

Bruger

Advarsel

Notér administrorkodeordet.

I brugerforvaltningen kan du tilfoje nye brugere, slette ell erandre de eksisterende indstlinger.

1. Vaelg Tilfoy for at tilfoje en ny bruger.

Parameter	Indstilling
User Name	Entydig identifikation
Password	Adgangskode til apparatet og til apparatforvaltningen Henvisning: Skift kodeord regelmæssigt, anvend kombinationer af bogstaver, tal etc., notér kodeord på et beskyttet sted.
Confirm	Indtast af sikkerhedsmæssige ørsager adgangskoden ingen
Level	VIGTIGT: På niveauet Manager kan der indstilles flere rettigheder end på niveauet User.
User's MAC Address	MAC-adresse på netværkadapteren for pc'en, som den pågeldende bruger anvender Henvisning: Det begrænser adgangen til pc'en, hijis MAC-adresse blev indtastet her!

1. Indtast navnet og kodeordet, og bekraeft indtastningen af kodeordet i feltet nedenunder.
2. Vaelg niveaet, og angiv MAC-adressen.
3. Bekræft indstillingerne med et klik på OK.

Advarsel

Vær opmaerk som pa følgende henvisninger ved tildelingen af adgangsrettigheder.

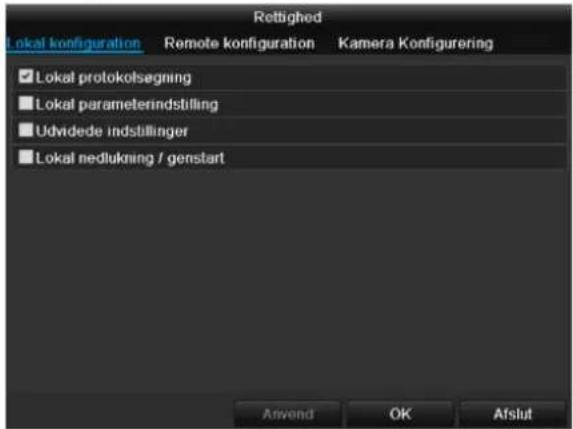

Indstilling afrettigheder

Styr brugerens adgangsrettigheder ved at klikke pa symbolet „Rettighed". Kun adgangsdata for manuelt tilfojeede brugere kan aendres:

Henvisning

Brugeren kan foretage indstlinger erler aendre parametre lokalt, dvs. pa apparatet.

Brugeren kan/må have adgang til apparatet via netværksforbindelsen.

Pá kartotektskortet Camera indstilles adgangsrettigheden til de enkelte kameraer (via netværkeller lokalt).

Parameter	Indstilling
Lokal konfiguration	Lokal protokolsøgning Lokal parameterindstilling Udvidede indstlinger Lokal nedlukning/genstart
Kamera Konfigurering	Kamerarettigheder: Remote live-visining Lokal manuel styring Remote manuel styring Lokal afspilning Remote afspilning Lokal videoeksport

Advarsel

Rediger de generelle indstillinger for brugeren (navn, kodeord, niveau, MAC-adresse) ved at klikke pa symbolet „Rediger“ aller pa kartotekskortet „Rediger kodeord".

Kamera

OSD

Kamera	Kamera, der skal indstilles
Navn	Bekræft dine indstlinger med Anvend og OK.
Visnavn	Tildeling af kameranavnet
Vis dato	Aktivering/deaktivering af visning af kameranavnet i live-visningen
Vis uge	Visning af ugevisningen i live-visningen
Dataofat	Aktivering/deaktivering af visning af ugen i live-visningen
Tidsformat	Valg af visningsformatet for datoen
OSD-font	Indstlinger vedrørende visningen af kameranavnet og datoen

Billede

Vaelg kamerakanalen, der skal redigeres, under Kamera.

Tilpas ved hjælp af indstillede indstlinger eller ved hjælp af brugerdefinerede indstlinger kamerabilledet til lysforholdene under „Modus".

PTZ

Lagring og hentning af presets

1. Styr kameraet til det ønskede billedudsnit ved hjælp af piletasterne, og gem f.eks. positionen som Preset 1.
2. Klik på Hent for at køre til den netop gemte Preset 1.

Indstilling og hentning af patruljer

1. Opret flere preset for at anvende dem til patruljen
2. Klik pá + for at vælge en preset
3. Tilfoj yderligere preset for at indslle den onskedede patrulje
4. Klik dereer på playsymbolet for at starte patruljen.

Bevægelse

Vaelg kamerakanalen, der skal redigeres, under "Kamera".

Derudover skal bevagelsesgenkendelsen aktiveres i netværskamerae, yderligere oplysninger herom findes i handbogen til dit netværskamera.

Reaktion

Udløs kanal

Ved at klikke på „Reaction“ vises kartotekskortet Udløs kanal (kun ved bevgelsesregistering):

Vaelg en aller flere kamerakanaler, der skal udfore en reaktion i tilfelaIde af alarm.

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

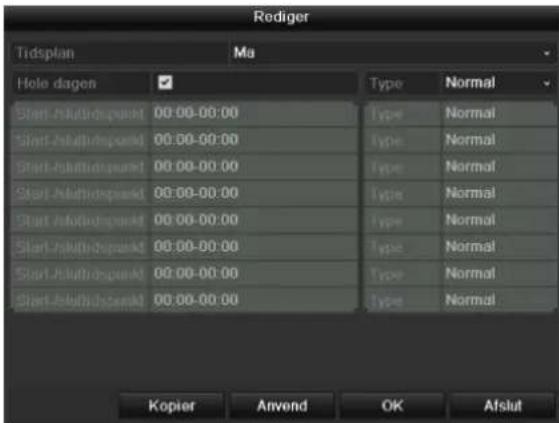

Tidsplan

VaelgkartotekskortetAktivertidsplan.

Indstil her, på hvilke klokkeslaet de reaktioner, som er indstillet under kartotekskortet Reaktion, skal udloses

1. Vaelgragen, og indtast tidsplanen.

Henvisining

For at optage ved hjaelp af bevagelsesgensenkendelse skal du indstille tidsplanen under Optagelse.

1. Bekraeft indstillingerne med et klik på Anvend, og forlad menuen med OK.

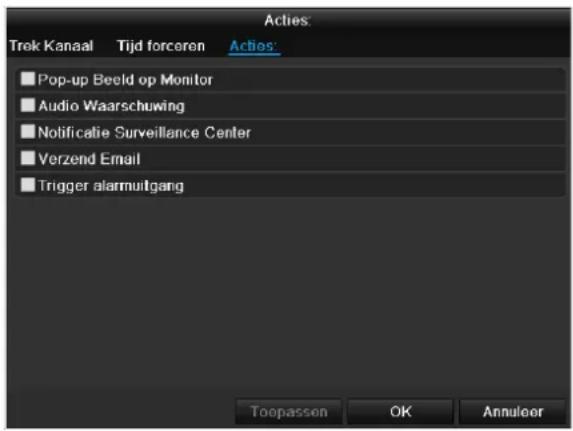

Reaktion

VaelgkartotekskortetReaktion.

Her kan du after onske konfigurere optageren ved bevægelsesregistering ved at klikke på den pagældende checkbox

Parameter	Besked
Full-screen-overågning	På monitoren vises en meddeelse
Audio-advarsel	Der lyder en signaltone fra apparatet flere gange
Informér CMS	Sender et alarmsignal til en pc med ABUS CMS-softerwaren. Softwaresen skal före startet og optageren dér före i overvågningsmodus.
Send E-Mail	Det sendes en e-mail til en speci-ficeret e-mail-adresse. Se s. 288
Udløs alarmudgang	Indstillinger for alarmer

• Bekraeft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Privatzone

Vaelg kamerakanalen, der skal redigeres, under "Kamera".

Aktivé fluebenet ved privatzone.

1. Marker op til fire privatzoneomrader med musen.
2. Vaelg under Kopier, om indstillingen skal overages for alle kameraer.
3. Bekraeft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Sabotageovervågning

Vaelg kamerakanalen, der skal redigeres, under "Kamera".

Aktiver fluebenet ved sabotageovervågnig.

Tidsplan

VaelgkartotekskortetAktivertidsplan.

Indstil her, på hvilke klokkeslaet de reaktioner, som er indstillet under kartotekskortet Reaktion, skal udloses

1. Vaelgragen, og indtast tidsplanen.

Henvisning

Her kan du after onske konfigurere optageren ved bevægelsesregistering ved at klikke på den pagældende checkbox.

Parameter	Besked
Full-screen-overågning	På monitoren vises en meddeelse
Audio-adversel	Der lyder en signaltone fra apparatet flere gange
Informér CMS	Sender et alarmsignal til en pc med ABUS CMS-softerwaren. Softwaresen skal��re startet og optageren dér��re i overvågningsmodus.
Send E-Mail	Det sendes en e-mail til en speci-ficeret e-mail-adresse. Se s. 288
Udløs alarmudgang	Indstillinger for alarmer

• Bekraeft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Videoafbrydelse

Vaelg kamerakanalen, der skal redigeres, under "Kamera".

Saat fluebenet under alarm for "Video Loss".

Tidsplan

VaelgkartotekskortetAktivertidsplan.

Indstil her, på hvilke klokkeslaet de reaktioner, som er indstillet under kartotekskortet Reaktion, skal ucloses

1. Vaelgragen, og indtast tidsplanen.

Henvisning

1. Vaelg under Kopier, om indstillingen skal overtages for alle ugens dage.
2. Bekraeft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Reaktion

Vaelg cartotekskortet Reaktion.

Her kan du after onske konfigurere optageren ved beveegelsesregistering ved at klikke pa den pageldende checkbox.

Parameter	Besked
Full-screen-overågning	På monitoren vises en meddeelse
Audio-advarsel	Der lyder en signaltone fra apparatet flere gange
Informér CMS	Sender et alarmsignal til en pc med ABUS CMS-softerwaren. Softwaresen skal går startet og optageren dér:vare i overvågningsmodus.
Send E-Mail	Det sendes en e-mail til en speci-ficeret e-mail-adresse. Se s. 288
Udløs alarmudgang	Indstillinger for alarmer

• Bekraeft indstillingerne med et klik på Anvend, og forlad menuen med OK.

Optagelse

Definition

Ved hjælp af tidsplanen indstilles optagelsestiderne eller „udløserne" (optagelsetype) for kameraerne. Klik på kartotekskortet Schedule:

Henvisning

Da indstillingerne for kartotekskortene Optagelse og jeblikeligt billede er forskellige, beskrives de kun en gang

I OSD vises fra venstre til højre timerne for den pagældende dag (der er anfør oppefra og ned). Under dagene vises den farve verteorklaring, dvs. i den indstilledtidsplan vises optagelsestedsrummene med farve i overensstemmelse med de pagældende „udlose“, dvs. optagelsestyper.

Farvesymbol	Forklaring
Blå	Normal: Tidsrum i timer
Gul	Bevægelsesgenkendelse
Rød	Alarm
Brun	Bevægelse eller alarm
Lyseblå	Bevægelse og alarm
Grå	Intet valg

Vaelg kameraet, og klik pa checkboxen Aktiver tidsplan.
- Klik på Rediger for at bestemme tidsplanens type og varighed.

1. Definér dagen, der skal indstilles, i pulldown-menuen under 'Tidsplan'.
2. Aktivér/deaktivér 'Hele dagen'. Hvis Hele dagen er aktiveret, kan der/DDtastes definerede tidsrum, indstillingen gælder for hele dagen.
3. Deaktiver All Day, hvis du vil indstille tidsafhengige indstillinger.

1. Du kan definere maks. 8 tidsraster under tidsafhængig indstilling, fra 00:00 - til 24:00; tidsrummene for de enkelte raster på ikke overlappe.

Henvisning

Med varigheden definerer du tidsvinduet, hvor der optages.

De andre "udlsere" som bevagelsesgenkendelse og/eller alarm tilkobler kun optagelsen, hvisdisse "udlsere" forekommer.

• Pá Kopír kan du overtage dette indstilling for andere dage eller hele ugen

Aflut dine indstlinger pa optagelsesskaerbilledet med Anvend og derefter OK.

Kodning

Kartoteuskortet Optagelse

Ved hjælp af tidsplanen indstilles optagelsestiderne eller „udløserne" (optagelsestype) for kameraerne.

I donne undermenu star der folgende indstellingsmuligheder til radighed:

Kamera	Kamera, der skal indstilles
Encoding Para-meter	Stream, der skal indstills
Stream-type	Fordefineret stream-video
Opløsning	QCIF / CIF / 2CIF / 4CIF / WD1
Bitrate	Valg af en variabel eller konstant bitrate
Videokvalitet	Forskellige kvalitetstrin +++: middel kvalitet ++++---: høj kvalitet
Billedrate	Indstillinger af billedraten for streamen
Maks. bitrate-modus	Valg af modusen for indstillingerne af bitraten Brugerdef. (512 - 3072)
Maks. bitrate (Kbps)	Indstillinger af den maks. bitrate
Maks. bitrateområde anbefalet	Anbefalet bitrate afhængigt af den indstillede opløsning, billedrate, etc.
Fremløbstid	Tid i sekunder, der optages För en alarm
Efterløbstid	Tid i sekunder, der optages afteren alarm
Maks. dage (dage)	Indstilling af den længste opbevaringstid for optagede filer.
Optagelse af audio	Optagelse af audio
Aktivér 960-modus	Aktiveret: Optagelse med WD1-opløsning mulig.

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK.

TAB Substream

Folgende parametre kan indstilles:

Kamera	Kamera, der skal indstilles
Stream-type	Fordefineret stream-video
Opløsning	QCIF / CIF / 2CIF / 4CIF / WD1
BitRate-type	Valg af en variabel eller konstant bitrate
Videokvalitet	Forskellige kvalitetstrin +++: middel kvalitet ++++---: høj kvalitet
Billedrate	Indstillinger af billedraten for streamen
Maks. bitrate-modus	Generelt, Brugerdef. (512 - 3072)
Maks. bitrate (Kbps)	Visning af den maks. bitrate
Maks. bitrateområde anbefalet	1344~2240 (Kbps)

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med Tilbage.

Udvidede indstillinger

Overskrivning

Fastlægger du, om ældre optagelser overskrives,+när hardisken er fuld.

Ferie

I denote undermenu kan der foretages 32 forskellige optagelsesindstillinger for ferie aller feriedage.

Klik på „Rediger“-symbolet for at foretage disse indstillinger.

Ferie	Manuel indtastning af navnet på ferien eller feriedagen
Aktiveret	Aktivering og deaktivering af den indstillede ferie
Model	After dato/after uge/after mankind
Starttidspunkt	Valg af startdatoen/starttidspunktet
Sluttidspunkt	Valg af slutdatoen/sluttidspunktet

Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK

HDD

Harddisks

Henvisning

Apparatet kan administre to 3,5" SATA-harddisk.

Før du kan foretage optagelser med apparatet, skal hver af de indbyggede harddisks "initialiseres". Frist derefter registrarer apparatet harddisken og tilordningen af den.

Advarsel

Alle data pa en hardisk sletter ved initialiseringen!

Sorg rettidigt for en datasikring.

Indbygning af en harddisk

1. Afbryd apparatet fra stromnettet, og abn afdaekningen.
2. Overhold ESD-forskrifterne ved omgang med elektroniske apparater, og sorg for, at de er jord forbundet.
3. Abn不解 huset i rum med tæpper ell er andre belægninger, der kan oplades elektrostatisk.
4. Undgå kropskontakt med alle komponenter på printkortet.

Advarsel

Hvis du har sporgsmal til anvisningerne erler de\ ikke hjælper dig, bedes du kontakte din installeror.

1. Indbyg hardisken, og etablér tilslutningerne.
2. Montér huset igen, og forbind apparatet med strømnettet.

Henvisning

Kontroller tilslutningerne, hvis den installerede harddisk ikke vises.

Klik i menuen på „HDD" for at foretage indstillingerne vedrørende hardiskadministrationen.

Hardiskforvaltingens parametre

HDD information
Label	Viser det interne til Slutningsnummer
Capacity	Hardisklager i GB
Status	Viser hardiskenes aktuelle status: Ikke initialiseret Normal Defekt I dvale (= standby)
Property	·Read-only: Skrivebeskyttelse ·Læse/skrive: Læse og skrive
Type	Lokalt: Apparathardisk NFS: Netværkshardisk Undgang om muligt at anvende NFS-lagring af hensyn til eventuelle kompatibilitetproblemer
Free Space	Viser ca. lagerpladsen, der er fri til optagelser
Delete	Fjernelse af hardisken

1. Vaelg hardisken ved at aktivere "afkrydsningsboksen".
2. Start processes ved at klikke på Init.
3. Bekraeft sikkerhedsforesp-orgslen med OK.
4. Statusbjaelken viser initialisingens forlob.
5. Nár processen er afsluttet, vises.

Kameraets hardiskindstillinger

Klik på untermenuen „Udvidede indstillinger"

Modus: Hukommelse

Kamera	Valg af kamerakanalen, der skal redigeres
Bruger, hukommelse, video	En optagelsesfils filstørrelse
HDD-kapacitet (GB)	Hardisklager i GB
Maks. kapacitet (GB) til optagelse	Fastlæg den maks. optagelsesstørrelse på hardisken pr. camera.

1. Vaelg under Kopier, om indstillingen skal overages for alle kameraer.
2. Bekræft indstillingerne med et klik på Anvend, og forlad menuen med OK. Hardiskgruppen skal gemmes.
3. Klik på Anvend, og bekraeft i det næste vindue genstarten med OK.

S.M.A.R.T.

S.M.A.R.T. betyder Self-Monitoring Analysis and Reporting Technology (selvovervagende analyse- og rapporteringsteknologi).

Klik på untermenuen „S.M.A.R.T.“.

Iienne undermenu har du mulighed for at kontrollere din harddisk for fejl. Deaktiver sa vikt muligt ikke dette Funktion.

HDD	Valg af hardisken, der skal redigeres
Selvteststatus	Viser den aktuelle selvtests status.
Selvtesttype	Vælg typen for selvsten.Kort test/udvidet test/transporttest
S.M.A.R.T.	Klik på ikonet for at starteselvtesten
Temperatur (℃)	Visning af hardisktemperaturen
Tilkobling(dage)	Visning af hardiskens driftsdage
Selvevaluering	Selvevalueringens statusvisning
Komplet analyse	Analysens statusvisning

Bekraeft indstillingerne med et klik pa Anvend, og forlad menuen med OK.

Vigtigt:
Hvis der kun er installereret en hardisk, og den fär status „Read-only“, kan apparatet ikke foretage optagelser!

Kontrol af hardiskstatusussen

Du kan kontrollere status for haver harddisk i menuen Maintenance. I logdataene gemmes SMARToplysningerne (Self-Monitoring, Analysis and Reporting Technology).

Hent logfilen, og sog after oplysningerne/S.M.A.R.T. Hardisk. Indstilling af hardiskalarmer
Du kan fastlægge alarmer, der informerer dig om harddiskfejl.
Hent Adversel i menuen Indstillinger.

Panikoptagelse

Optagelse

Tryk på REC-tasten, eller gå i hovedmenuen til Panikoptagelse for at starte en manuel billed-videooptagelse.

Klik på untermenen Optagelse.

Analog	Valg af indstillingerne for alle kameraer Klik på „Off“ eller „On“ for atændre indstillingerne. „On grøn“ Optagelse after tidsplan. On gul: Optagelse med manuelbetjening Off rød: Ingen optagelse
Varighed	Klik på tegnet for at aktivere den permanente optagelse for alle kanaler heleLAGen. Klik på „Ja“ for at bekæfte valget.
Bevægelsesregistering	Klik på tegnet for at aktivere bevægelsesregisteringen for alle kanaler heleLAGen. Klik på „Ja“ for at bekæfte valget.

Afpilning

Tryk på Afspilning i hovedmenuen for at soge after videooptagelse after en haendelse aller en markings aller vise dine gemte billedder.

Normal

Vaelg optagelsen ved at klikke pa linjen og derefter pa Afspilning-symbol.

Alle / A1-A4	Kamera, der skal indstilles
Optagelsesmodus	Tidsplan, bevægelsesgenkendelse, alarm aller bevægelsesgenkendelseller/og alarm, manuel optagelse, alle optagelser
Filtype	Deaktiveret, aktiveret, alle
Starttidspunkt Sulttidspunkt	Indtast dato og klokkeslæt

• Klik på Sog for at soge optagelser i henhold til de valgte indstlinger. Resultaterne vises:

Henvisning

I afspilningsmodusen kan du altid vende tilbage til hændelsessøgningen ved at hjreklikke og vælgel 'Sog'.

Henvisning

Undermenuerne 'Markering' og 'Billede' er næsten.
identis med menuen, der er beskrevet ovenfor, og
beskrives derfor ikke separat.
I undermenuen 'Markering'søges der ikke after optagelsestypen, men after betegnelsen aller en vigtigt ord i navnet eller markeringerne.

Haendelse

Klik pa untermenuen,Haendelse".

Der vises en liste med alle haendelsestyper.

Vaelg under,Haendelsestype', om der skal soges after optagelser under bevagelse (Bevagelsesregistering').

Vaelg en eller flere kameraer ved at aktivere afkrydsningsfeltet.

Klik pa Sog.

Vælg en eller flere hændelsesesoptagelser i listen, der vises. Klik på Detaljer for at fã mere præcise informationer om optagelsene.

Videoeksport

Normal

i

Henvisning

Eksportfunktionen gemmer vigtige optagelser pa tilsluttede, eksterne medier som f.eks.

USB-medier
USB-harddisk
DVD-braender etc.

• Med valget "Quick Export" ekskorteres alle optagelser i det valgte tidsrum. I den forbindelse skal man vare opmaerksom pa, at der ikke kan ekskorteres end 24 timer

• Indtast parametrene, se s. 270.

• Klik på Details for at begrænsse søgningen.

• Den enkelte optagelses filstørrelse som den samlede størrelse for alle fundne optagelser vises.
• Ved at klikke på „Afpilning“-symbolet kan du vise på pagaelende optagelse.
• Klik på „Låst“-symbolet for at spærre eller frigive en fil.
• Klik på Export for atkommen til eksport-skaernen.

1. Vaelg det tilslutte medium, hvor datasikringen skal foretages, i pulldown-menuen.
2. Klik Aktualisering, hvis mediet ikke vises.
3. Afbryd tilslutningen til apparatet, hvis mediet stadig ikke vises, og forbind medietigen. Læs øgså forsklaringerne fra producenten.
4. Klik på Export for at starte eksporten. Sikringsprocessen vises.

i

Henvisning

Nár sikringen er foretaget, kan du vælge dataene pa mediet og afspille dem med playeren, der ogsa er gemt. Kontroller dermed, om ekSPORTen har fungeret fejflrit.

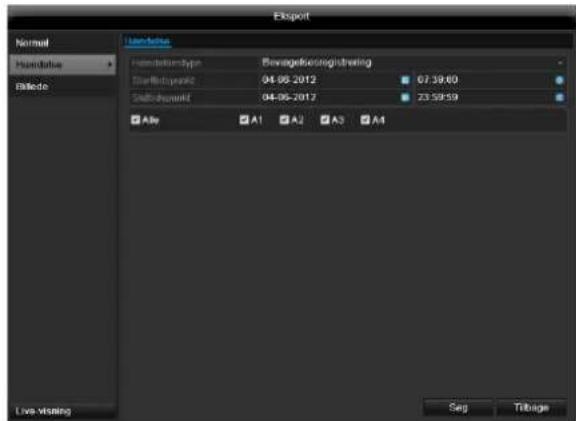

Hændelse (hændelsestype,Bevægelsesregistering')

Definér tidsrummet for optagelserne, der skal søges, ved hjælp af valgfelterne under „Starttidspunkt" og „Sluttidspunkt". Vælg kameraet ved at aktivere eller deaktivere checkboxen, og klik på Søg.

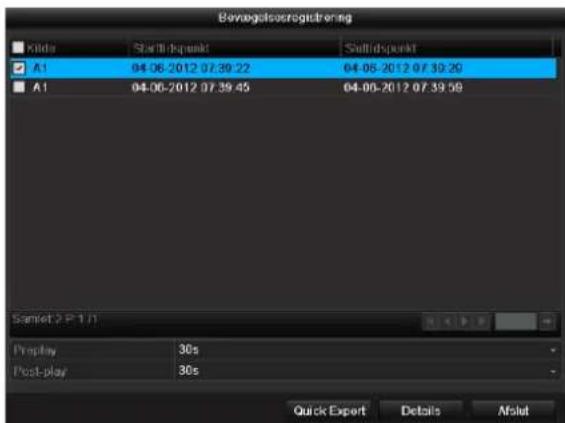

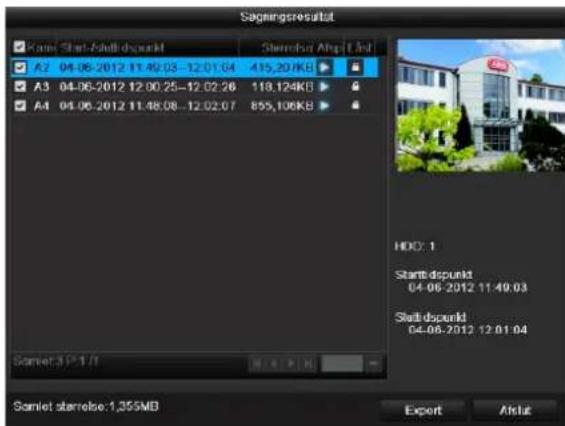

Ved begge haendelsestyper vises folgende vindues, nár der trykkes pa knappen Sog:

Vaelg filerne, der skal eksporeres, ved at aktivere aller deaktivere checkboxen. Under „Pre-play" og „Post-play" kan du indstille for- og afteralarmtiden. Demed kan du definere din eksportvideoos laengde. Klik pa Detaljer for at vise den valgte video. For naermere informationer om vinduet Detaljer, se Normal (s. 270).

Henvisning

"Pre-play"-optagelser/foralarmoptagelser kan kun vises, hvis der blev optaget for alarmen.

Henvisning

Undermenuerne,Varighed"og,Billede"er tilsvarende og anfores derfor ikke seperat

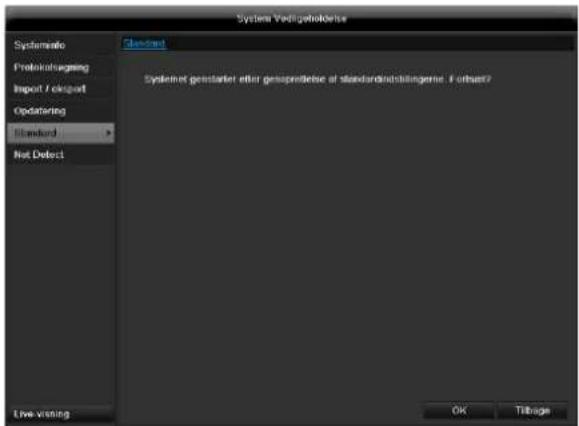

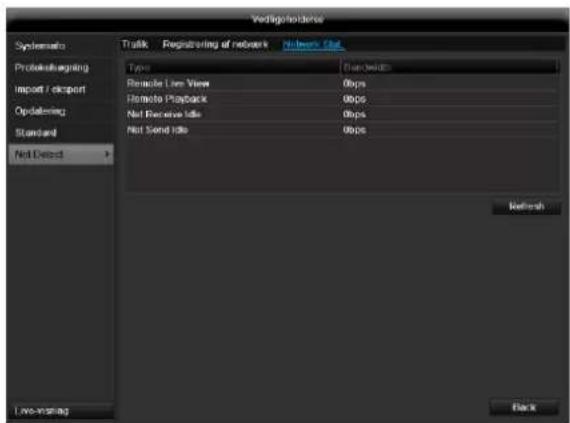

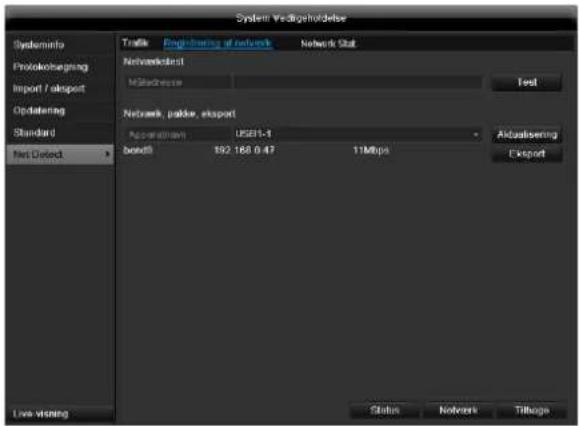

Vedligeholdelse

Henvisning

Menuen anvendes til at vedligeholde apparatet og bør kun betjenes af erfarne brugere.

Menu	Indstilling

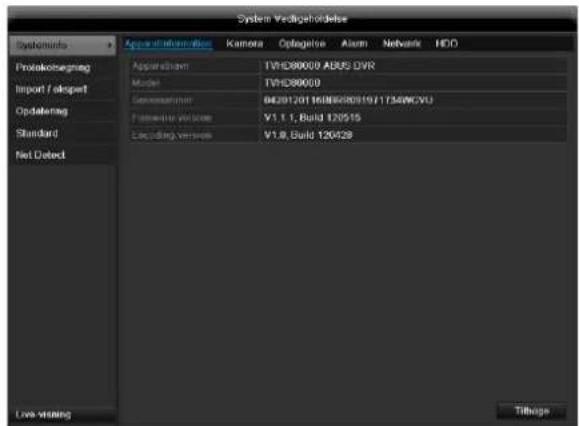

Systeminfo	Oplysninger om apparatet (serienummer,firmwarestatus etc.)

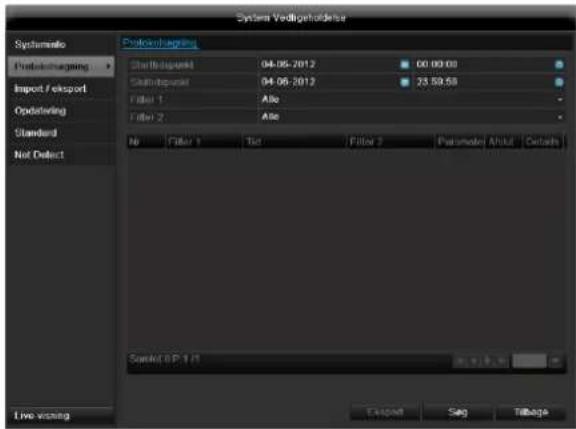

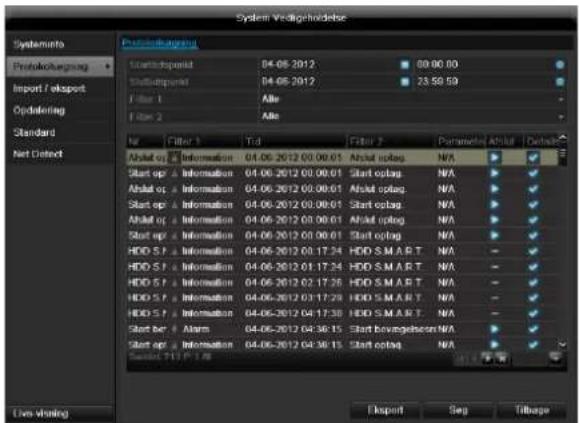

Protokolsøgn ing	I logfilen kan der søges after optagelser eller oplysninger (S.M.A.R.T.-harddiskstatus) i henhold til bestemte kriterier, f.eks.alarm,undtagelse, betjeningEller information.

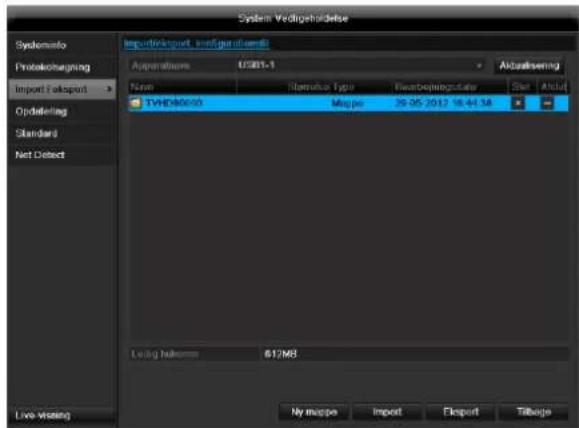

Import / Eksport	Eksport og import af indstlinger

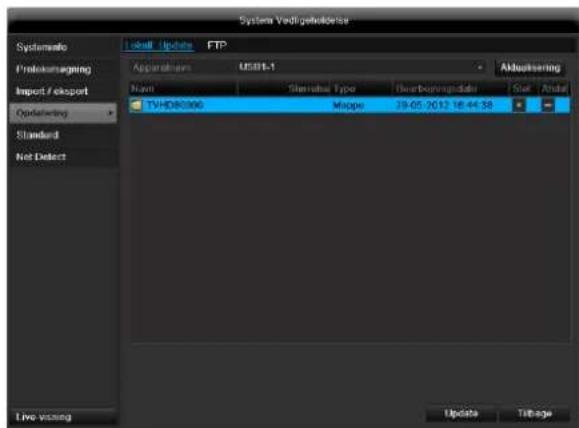

Opdatering	Foretager firmware- opgradering
Standard	System-reset
Netværk	Visning af optagerens overførnels- og modtagelseshastighed

Systeminfo

Henvisning

I informationsmenuen vises apparatets tekniske data smt informationer om kameraets forskellige indstillinger, optagelse etc..

Det er f.eks. nyttigt ved support-forespørgsler.

Protokolsøgning

Henvisning

Sogningen after, händelser" kan foretages i henhold til ffolgende hovedtype/hendelser/parametre:

Alle
Alarm
- Undtagelse
Forlab
Information

Filter1	Filter2
Alle	-
Alarm	• Alle • Start / Afbryd bevægelsenregistering • Start / Afbryd sabotageovervægning
Undtagelse	• Alle • Videosignaltab • Uglyldig registering • HDD fuld • HDD, fejl • IP-konflikt • Netværk afbrudt • Undtagelse, optagelse • Video, ind- /udgangssignaler uens • Optagelsesbuffer
Forløb	• Alle • Power On • Lokalt: Ikke-planlagt nedlukning • Lokalt: Nedlukning, genstart, tilmeling, framelding • Lokalt: Ændring af indstillinger • Lokalt: Update • Lokalt: Start optagelse
Information	• Alle • HDD-information • HDD S.M.A.R.T. • Start optagelse • Afslut optagelse • Slet gammad optagelse

1. Vaelg hændelsen, som du vil soge after i logfilen, og vaelg en underparameter.

2. Indtast dato og klokkeslaet under Start Time og End Time, klik pa Sog.

3. Resultatet vises:

• Skift af siderne sker ved hjælp af navigationslinjen:

i

Henvisning

Tryk pa (3) eller (2) for henholdsvis at bladre frem Eller tilbage. Tryk pa (4)ller (1) for at springe til henholdsvis første ell er sidste side.

For at gà til et bestemt sidetal skal du indtaste tallet i feltet ved (5) og bekraefte tallet ved at klikke pá (6).

• Klik på Details for at få nogjagtigere oplysninger.
• Klik på Play forevt. at starte optagelsen til hændelsen.
• Klik på Eksport for at gemme logfilen på et USB-medium.

Import/Eksport

i

Henvisning

Konfigurationsdataene indeholder alle indstillingerne af apparatet, som du har foretaget after idriftsættelsen. Disse data kan gemmes pa et USB-medium. Demed kan du f.eks. konfigurere et andet apparat identisk.

Opdatering

Henvisning

Et apparat kan opgraderes fra et USB-medium.
eller med netvarket via FTP.

Kopiér opgraderingsfilen med endelsen *.mav til hovedbiblioteket pa et USB-stik.
- Forbind USB-stikket med et af USB-stikkene på apparatet.

1. Vaelg USB-stikket, klikevt.pA Aktualising.
2. Vaelg opgraderingsfilen, klik pa Update.
3. Vent, indtil apparatet foretager en genstart.
4. Kontrollerevt.firmware-versionen under Information i menuen Maintenance.

Henvisning

Opgraderingen via FTP fungerer som beskrevet ovenfor: Pc'en skal befindes sig i det samme lokale netvark!
- Indstil en pc som FTP-server.
- Indtast FTP-serverens IP-adresse.

Udforelse af Standard

Henvisning

Ved denne proces tilbagestilles (resettes) apparatet til fabriksindstillingerne.

Advarsel

Alle indstlinger, som du har foretaget widen idriftsættelsen (kameraer, optagelsesindstlinger, alarmer etc slettes under processes!

Undga at miste indstillingerne ved at gemme dem inden. Efter reset kan du in dlase dem igen.

Netværk

Henvisning

Her vises informationer om netværkstrafikken og netværksportene.

Kartotekskortet Netværksbelastning

Maengden af modtagne og sendte data vises grafisk. I feltet under grafikken vises afhaengigt af netværksindstlinger status og informationer for en ellert o netværktilslutninger.

Kartotekskortet Netværksintegrering

Under „Netværkestest" kan du teste forbindelsen til en,anden enched, som f.eks. en computer (.pinge'). Indtast netværksadressen pa den enched, som skal testes (f.eks. 192.168.0.25), og tryk pa Test.

Der vises informationer for to parametre:

Parameter	Indstilling
Gennemsnitlig forsinkelse	Den tid, som den enhed, der „pinges'til, skal bruge på at svare
Pakketabs-værdi:	Viser i procent, hvor mange afpakkerne der ikke blev overførnt

Henvisning

I tilfela de af en hoj pakketabsværdi anbefales det at genteage „Netværkestest".

Henvisning

Hvis der fortsat er en høj pakketabsværdi, bør du kontrollere netværket for ukorrekt kabelføring ull skader på kablet.

Jo storre pakketabsværden er,deo darrigere er forbindelsen mellem den enhed,der er ,pinget'til, og optageren.

Under „Netværskapkeeksport" kan du eksportere indstillingerne for de enkelte tilslutninger, eller afhängigt af indstilling den enkelte tilslutning.

När udviklingsvisingen er færdig, vises der et vindue med en henvisning, hvis initialiseringen lykkekes. Luk vinduet med OK.

• Klik på Status for at fövist status for LAN-tilslutningerne (tilslettet/ikke tilsluttet).
  Klik pa Netvark for at aendre dine netvearksindstlinger (se s. 286).

Kartotekskortet Registering af netvark

I denote TAB vises den anvende bändbrede for apparatet.

Med klik på Aktualisér kan udskifte dataene.

Nedlukning

Henvisning

• VaelgLogout for at spaarre betjeningsmenuen.
  Vaelg Nedlukning for at slukke apparatet.
  Vaelg Genstart for at boote (slukke og tendeigen).

Rengoring og pleje af apparatet

Henvisning

Apparatet er vedigeholdsesfrit.

Beskyt apparatuset mod stov, snavs og fugt

Udbedring af fejl

Laes flogende henvisninger for at finde den mulige arsag til en fejl, for du ringer til serviceafdelingen.

Fejl	Årsag	Løsning
Ingen strøm	Netkablet er ikke tilsluttet	Tilslut netkablet korrekt til stikdåsen
	Netafbryder på OFF	Stil netafbryderen på ON
	Stikdåsen er,uden strøm	Tilslutevt. et andet apparat til stikdåsen
Intet billede	Skærmen er ikke indstillet til modtagelsen	Indstil den korrekte videoindgangsmodus, indtil der vises et billede fra optageren
	Videokablet er ikke tilsluttet korrekt	Tilslut videokablet korrekt
	Den tilslutte de monitor er slukket	Tænd monitoren
Ingen lyd	Audiokablerne er ikke tilsluttet korrekt	Tilslut audiokablerne korrekt
	Apparater, der er tilsluttet via audiokablerne, er ikke tændt.	Apparater, der er tilsluttet via audiokablet, er ikke tændt
	Audio-tilslutningskablet er beskadiget	Udskift kablet
Hardisken fungerer ikke	Forbindelseskablerne er ikke tilsluttet korrekt	Tilslut kablerne korrekt
	Hardisk defekt eller ikke systemkonform	Udskift hardisk med anbefalet hardisk.
USB-stik fungerer ikke	Apparatet understøttes ikke	Tilslut korrekt USB-medium, USB 2.0
	USB-hub blev anvendt	Tilslut USB-mediet direkte
Netværksadgang ikke mulig	Netværskablets tilslutting løs	Sæt netværskablet i.
	Netværksindstellinger (DHCP, IP-adresse etc.) forkerte	Kontrollér netværskkonfigurationen, og ret denevt..
Fjernbetjeningen fungerer ikke	Batterierne ikke lagt i, SSE polerne vender rigtigt (+,-), eller somme	Shift batterierne ud med nye. Ret fjern-betjeningen mod fjernbetjeningsssensoren på apparatet for at styre apparatet med fjernbetjeningen.
	Fjernbetjeningen er for langt væk fra optageren	Anvend fjernbetjeningen inden for en afstand på 7 m
	Der findes en forbinding mellem fjernbetjeningen og optageren	Fjern forbindingen
	For lys belysning erller lysstofrør?	Udeluk kraftigt lys fra lysstofrør
Optagelse er ikke mulig	Ingen HDD eller HDD ikke initialiseret	Indbyg og initialisér harddisk
Pludselig frakobling	Temperaturen i apparatet er for hj	Rengør apparatet, og fjern alle genstande, der forbinder rer ventilationen

Tekniske data

Der tages forbehold for tekniske ændringer og fejl. Målene er omtrentlige værdier.

ABUS digitaloptager	TVVR41200	TVVR41210	TVVR41220
Videokomprimering	H.264
Kameraindgange	4	8	16
Kameraudgange	Kabelsplitter til videoudgange
Monitorudgange	Monitor: 1 x BNC (1.0 V p-p, 75 Ω), 1 x VGA, 1 x HDMI
Driftsmodus	Triplex
Oplønsing (live-visning)	BNC: PAL: 704 x 576, NTSC: 704 x 480 VGA: 1080P: 1920*1080/60Hz, 1280*1024/60Hz, 720P: 1280*720/60Hz, 1024*768/60Hz HDMI: 1080P: 1920*1080/60Hz, 1280*1024/60Hz, 720P: 1280*720/60Hz, 1024*768/60Hz
Oplønsing @ billedrate pr. kamera (optagelse)	WD1, 4CIF, 2CIF, CIF, QCIF @ 25fps
Samlet billedhastighed	100 fps	200 fps	400 fps
Kompressionstrin	6
Efteralarmlager	0-30 sec. / 5-900 sec.
Lagermedium	2 x 3,5" SATA HDD	2 x 3,5" SATA HDD
Datasikring	2 x USB 2.0
Visninger	1 / 2 / 4	1 / 2 / 4 / 6 / 8 / 9	1 / 2 / 4 / 6 / 8 / 9 / 16
Optagelsesmodi	Manuel, tidsplan, bevægelsesgenkendelse, alarm, bevægelsesgenkendelse og alarm, bevægelsesgenkendelse eller alarm
Søgemodi	After hændelse, dato og tid
Alarmeingang (NO/NC)	4	8	4
Relaisausgang	1 (belastbarhed: 12 VDC/1 A)	4 (belastbarhed: 12 VDC/1 A)
Brugertrin	2 (maks. 31 brugere)
Netværktstilslutting	2 x RJ45 10 / 100 Mbps
Samtidig netværksadgang	128 kameraforbindelser
Netværksfunktioner	Live-visning, afspilning, dataeksport
DDNS	✓
NTP	✓
Alarmering	Akustisk advarelssignal, OSD-signal, e-mail, CMS
Audio	Audio In 1-4: RCA (2.0 V s-s, 1kΩ), Audio Out: 1 x RCA (2.0 V s-s, 1kΩ)
Styring	USB-mus
Software	ABUS CMS-software
OSD-sprog	Tysk, engelsk, fransk, hollandsk, dansk, svenska, polsk, russisk
Spændingsforsyning	12 VDC, 3,3 A, 50~60 Hz		12 VDC, 5,0 A, 50~60 Hz
Effektforbrug	<10 W (eden harddisk)	<15 W (eden harddisk)	<20 W (eden harddisk)
Driftstemperatur	-10 °C ~ + 55 °C
Mål (BxHxD)	400 x 45 x 275 mm
Vægt	≤ 4,0 kg.uden harddisk
Certificeringer	CE

HDD-lagerkapacitet

Den pakrævede lagerplads til optagelse og overvågning afhænger ud over den anvendte harddisks fysiske lagerkapacitet af den indstillede oploning samt af optagelsen bitrate.

Pá den medfolgende CD kan du finde et program der hjælperr dig til at kalkulere hvor meget plads du har behov for. Yderligere kan du ogss downloade delle software fra vores hjemmeside sammen med ABUS CMS software.

Oversigt tilslutningskombinationer

Det er muligt at tilslutte en spot-monitor. Se i tabellen nedenfor, hvilke kombinationer der er mulige. Et flueben star for muligt, et kryds star for ikke kompatibel med hinanden.

Henisning til EF-direktivet vedr. gamle elektr- og elektronikapparater

Af miljohensyn på apparatet ikke bortskaffes sammen med husholdningsaffaldet after endt levetid. Bortskafelsen kan foretages på de respektive indsamlingssteder. Følg de lokale forskritter, nrar materialerne bortskaffes.

Bortskaf apparatuset iht. EF-direktivet 2002/96/EF - WEEE (Waste Electrical and Electronic Equipment) omGAME elektr- og elektronikapparater. I tilfælde af spørgsmål vedr. bortskaffelsen bedes du kontakte dinCOMMune.Information om indsamlingssteder for gamle apparater kan findes hos den lokaleCOMMune/region, det lokale renovationsselskab eller hos din forhandler.

Henvisning til RoHS EF-direktivet

Apparatet overholder RoHS-directivet.

Overholdelsen af RoHS-direktivet betyder, at Produktet aller componenten不信 indeholder de fologende substanser i hoge koncentrationer end fologende maks. koncentrationer i homogene materialer, medmindre substansen er en del af anvendelsen, som er undtaget RoHS-direktivet:

a)0,1% bly (after vægt)
b)Kviksəlv
c)Hexavalent chrom
d)Polybrominat biphenyl (PBB) og polybrominat diphenylaeter
e)0,01% cadmium (after vægt)

Ordforklaring

Anvendte fagbegreber

1080i

HDTV-billed signal med 1080 pixel og „Interlaced“visning.

16:9

Sideforhold, der orienterer sig i forhold til bredbilled-displays i biografformater.

720p

Angivelsen af størelse for displays: Afstand mellem nederste venstre hjørne og overste hjørne - i tomm erller centimeter.

Browser

Oprindelig tænkt til omregning fra PAL- til NTSC-standard. CIF svarer til en videooplośning på 352 x 288 pixel, 2 CIF 704 x 288 pixel, 4 CIF 704 x 576 pixel.

CINCH

Udbredt bøsningstype til analoge audio-ller FBAS-videosignaler.

DDNS

Netværksfunktion, der holder IP-adressnere for sine clients parat i en database og aktualiserer dem.

DHCP

Netværksprotokol, som gør det muligt at integrere apparater (clients) automatisk i eksisterende netværker. I den forbindelse tildeler DHCP-servere (som f.eks. internet-router) automatisk IP-adressen, netmasken, gatewayen, DNS-serveren ogevt. WINS-serveren. Pá client-siden skal IP-adressens automatiske reference blot��e aktiveret.

Domain

Domaene (navnerum), der anwendes til at identificere internetsider (f.eks. www.abus-sc.de).

Dual Stream

Dual stream betegner en videooverforselsmetode. Der foretages f.eks. en optagelse med høj oplosnig og en overforsel med lav oplosnig via netværket. Den sakaldte „main stream" har en 4CIF-oplosnig, den sakaldte „sub stream" blot CIF.

DVR

Digitaler Video Recorder; en apparat til at optage forskellige video- og audiokilder (analog, digital). Dataene komprimeres ved optagelsen og gemmes f.eks. på harddisks.

FBAS/CVBS

"Farve-, billed-, basisbänd- og synkron-signal". Den enkleste variant af videosignaler, öså kaldet „compositesignal". Billedkvaliteten er forholdsvis lav.

GIGABYTE

Enhed for lagerkapaciteten i lagermedier (HDD, USB, SD/MMC-kort).

H.264

(MPEG-4 AVC); standard til højeffektiv kompression af videosignaler. Anvendt bl.a. ved blu-ray-discs eller video-konferencesystemer.

HDD

"Hard Disk Drive"; harddisk (magnetpladelager)

Digitalt datalager i computere ell DVR'er.

HDVR

Hybrid-DVR; DVR til at optage analoge kameraer og netværskameraer.

http

"Hypertext Transfer Protokoll";

en metode til dataoverforsel via netværker. Hovedsagelig anvendt ved visning af websider i en browser.

INTERLACED

Linjespringsmetode.

IP-adresse

En adresse i computemettet, der er baseret på internetprotokollen (IP), den gør det muligt at adressere forskellige apparater i nettet og dermed at nap dem dedikeret.

JPEG

Kompressionsmetode med fá tab tilotos.De flete digitalkameraer gemmer deresotos i JPEG-format.

MPEG

Forkortelse for Moving Picture Experts Group. Det drejer sig om en international standard for kompressionen af levende billedder. På nogleDVD'er er de digitale audiosignaler komprimeret og optaget i dette format.

NTP

"Network Time Protocol"

Metode til tidssynkronisering via netværker. Ogsa SNTP (Simple Network Time Protocol), der er en forenklet form.

NTSC

Standard for farvefjernsyn i USA. Metoden adskiller sig i nogle detaljer fra det europaeiske PAL-system: Et fuldt NTSC-billede bestar af 480 synlige og i alt 525 linjer. Pr. sekund vises 60 halbilleder. Sammenlignet med PAL er systemet mere udsat for farveforstyrrelser.

OPLØSNING

Det normale PAL-fjernsynssystem viser tv-billeder i 576 linjer med typisk 768 billedpunkter. Fjernsyn med høj oplośning (HDTV) arbejder mindst med 1280 × 720 billedpunkter.

PAL

"Phase Alternating Line"; europaeisk farve-tv-system. Der anwendes 576 synlige billedliner, med linjerne, der anwendes til forvaltningssignaler, bestar et fuldt billede af 625 linjer. Pr. sekund vises 50 halvbilleder.

Farvesignalets faser skifter fra billedlinje til billedlinje.

PANEL

Fagbegreb for et flad-displays indre liv (man taler om LCD- eller plasma-paneler).

Pc

En „personal computer" kan anvendes som fjernforespørgselsplads enten med den medfolgende software aller via en browser.

Pixel

"Picture element". Billedpunkt, billedelement, betegner den mindste enhed i en digital billedoverforsel aller visning.

PIP

"Picture in picture". Forkortelse for „billede-i-billede“- Funktionen, hvor der samtidigt vises to signalkilder pa skærmen. Den,anden signalkilde overlapper i den forbindelse den Forste.

PPPoE

"PPP over Ethernet" (Point-to-Point-Protocol)

Netværksoverforselsmetode til opbygning af forbindelse via opkoblede forbinderser, som f.eks. anwendes ved ADSL-tilslutninger.

PROGRESSIVE

Linjevis skandering elle billedvisning, i modsaetning til linjespring aller „interlaced".

PTZ

"Pan-Tilt-Zoom"

Drejning, hældning, zoom ved motoriserede kameraer.

TOMME (inch)

Skaermdiagonalens mal. En tome svarer til 2,54 centimeter. De vigtigste typiske storrelser pa 16:9-displays: 26 tommer (66 cm), 32 tommer (81 cm), 37 tommer (94 cm), 42 tommer (106 cm), 50 tommer (127 cm), 65 tommer (165 cm).

USB

"Video Graphics Array". Inden for pc-området normalt interface til analoge videosignale - grundlæggende drejer det sig om RGB-signaler.

Om det interne hardiskdrev

Det interne hardiskdrev (HDD) er meget folsomt. Betjen apparatet i henhold til folgende vejledninger for at undga hardiskfejl. Vigtige optagelser skal sikres pa eksterne medier for at undga uventede datatab.

Henvisning

• Bevæg ikke apparatet under drift.
• Fugt inde i apparatet kan kondensere og forarsage fejlfunktioner på hardiskdrevet.
• Nár apparatet er tændt, ma netstikket aldrig traekkes ud uller stromforsyningen afbrydes med, nár apparatet sikringskontakten.

• Bevæg ikke apparatet umiddelbart after, at det er slukket. Udfor ffolgende trin for at bevæge apparatet:

• Vent mindst to minutter after meddeelsen OFF (apparats display).

• Træk netstikket ud.

• Flyt apparatuset.

• Ved en strømsvigt under driften af apparatet kan data på hardisken mistes. Anvend en nødstrømsforsyning!

• Hardisken er meget folsom. En ukorrekt betjening eller uegnede omgivelser kan beskadige hardisken after en driftstid pa et par ar. Tegt herpa er uventede standsning af afspilningen og synlige mosaik-effekter pa billedet. Evt. er der ingen varsler om en defekt ved hardisken.
• Ved en defekt er det ikke muligt at afspille optagelser. I dette tilfælde skal hardisken udskiftes.

ABUS 4/8/16-kanal analog digitaloptager

TVVR41200 / TVVR41210 / TVVR41220

Producent
