РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TVVR41210 ABUS

Данная инструкция по эксплуатации содержит важные указания по вводу в эксплуатацию и обращению с

Примите это во внимание, также при передаче продукта в пользование третьим лицам. По этой причине сохраните данную инструкцию для повторного прочтения! Вся информация отражена в Содержании с указанием соответствующих номеров страниц.Geräteübersicht

Producent ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing (Niemcy)ABUS 4/8/16-канальный цифровой видеорегистратор 650 TVL реального

нструкция по эксплуатации Version 1.0Русский Данная инструкция по эксплуатации содержит важные указания по вводу в эксплуатацию и обращению с

Примите это во внимание, также при передаче продукта в пользование третьим лицам. По этой причине сохраните данную инструкцию для повторного прочтения! Вся информация отражена в Содержании с указанием соответствующих номеров страниц.Обзор устройства

Обзор устройства Обратная сторона

Схемы для TVVR41200 и TVVR41210 являются аналогичными.

Вид спередиСистемное управление

Системное управление Общие положения Управление прибором может осуществляться следующим образом: USB-мышью Разъемы с обратной стороны

VIDEO IN: Вход BNC для камер HD-SDI VIDEO OUT: Spot-выход LOOP OUT: каждый вход камеры будет снова отображен здесь VGA: Разъем монитора VGA (9 штырьков), Выходной видеосигнал AUDIO IN: Входы «тюльпан» POWER ON/OFF: Включение и выключение устройства ALARM IN / OUT: Макс. 16 входа тревоги, макс. 4 выход

12 B: Подключение источника питания 12 В

RS-485: разъем для камер PTZ LAN: Разъем RJ45 для сетевого соединения AUDIO OUT: Аудиовыход «тюльпан» (синхронизирован с видеовыходом) HDMI HDMI-разъем монитора USB Разъем для USB-устройств JOG-SHUTTLE Выбор рабочего режима USB Разъем для USB-устройствСистемное управление

Управление с помощью мыши

Дальнейшее описание в данном руководстве по эксплуатации происходит с использованием

Устройство может использоваться с USB- мышкой. Подключите мышку к разъему USB.

Один щелчок: Выбор в меню, активация поля ввода или вкладки, отображение меню Quick Set Двойной щелчок: Изменение вида экрана Отдельный экран – Разделенный экран для Live- отображения и воспроизведения Щелкнуть и потянуть: Создание собственных масок или зон

Один щелчок: Вызов всплывающих меню Возврат в предыдущее меню

В Live-отображении: показать предыдущую/следующую камеруСодержание

Краткая инструкция Перед первым использованием До начала эксплуатации необходимо провести следующую подготовку:

1. Следуйте общим положениям, указаниям по

технике безопасности, инструкциям по установке и подключению.

2. Проверьте содержание упаковки на полноту

комплектации и наличие повреждений.

3. Вставьте батареи в пульт управления.

Следуйте указаниям в отдельной краткой инструкции. Установка жесткого диска

Предупреждение Выключите прибор и изолируйте его от электросети! Учтите необходимое заземление для избежания статического разряжения.

1. Установите один или несколько жестких дисков,

см. отдельную краткую инструкцию.

2. Сначала установите соединение с главной

платой (малый штекер).

3. Подсоедините кабель электропитания (большой

штекер, 5-проводной).

4. Проверьте штекерный разъем на

прочность/надежность подключения.

Используйте исключительно жесткие диски, разрешенные для видеозаписи и работы в круглосуточном режиме 7 дней в неделю.

Учтите минимальный радиус при прокладке кабеля! Кабель не сгибать!

1. Соедините все датчики с тревожными входами.

2. Подключите монитор к разъему VGA, BNC или

3. Подключите мышь к разъему USB

4. Создайте сетевое подключение, после этого

устройство запустится автоматически.

Конфигурация прибора

Следуйте указаниям в отдельной краткой инструкции. Выполните отдельные шаги «Помощника Настроек», см. стр.16 Выполните конфигурацию следующих настроек в данной последовательности: Выбор языка пользовательского интерфейса Настройки Администратора Настройка времени (дата, время...) Настройки сети Управление жестким диском (установки и

Ознакомьтесь с информацией на сайте ABUS (www.abus.com) о наличии последнихобновлений встроенного программного обеспечения для данного прибора и установите их.

Последующее изменение даты или времени может привести к потере данных!Важные указания по технике безопасности

Важные указания по технике безопасности Описание символов В инструкции и на приборе используются следующие

Предупредительный знак опасности травмирования или опасности для здоровья.

Предупредительный знак опасности травмирования электрическим напряжением или опасности для здоровья.

Указание по безопасности в связи с возможным повреждением прибора/ комплектующих.

В тексте используются следующие сноски:

Призыв к выполнению действий/инструкция с установленным порядком действий в тексте.

Перечисление без установленного порядка действий в тексте или предупреждение. Применение по назначению Применяйте прибор только согласно цели его назначения. Использование прибора в любых других целях не соответствует его назначению. Данный прибор может быть использован только для следующих целей: Этот 4-канальный / 8-канальный / 16-канальный аналого-цифровой видеорегистратор в сочетании с подключенными источниками видеосигнала (аналоговые камеры) и устройства воспроизведения видео (мониторы CRT или TFT) используется для наблюдения за объектами.

Сохранение данных осуществляется согласно национальным директивам по защите информационных данных. При установке обратите внимание Ваших клиентов на наличие таковых.

Общие положения Перед первым использованием прибора внимательно ознакомьтесь со следующими указаниями и обратите внимание на предупреждения, даже в случае, если вы знакомы с правилами обращения с техникой.

Предупреждение Гарантия не распространяется на случаи возникновения повреждений, вызванных несоблюдением данной инструкции по эксплуатации. Мы не несем ответственность за возникший в результате ущерб!

Предупреждение При получении травм и возникновении материального ущерба, возникших в результате применения прибора не по назначению или несоблюдения указаний по технике безопасности, мы не несем ответственность. В данных случаях все гарантийные требования теряют свою силу. Сохраните данное руководство в качестве справочного материала. При дальнейшей продаже или передачи прибора необходимо приложить инструкцию по эксплуатации. Данный прибор был изготовлен при соблюдении международных стандартов безопасности. Электропитание Используйте для данного прибора исключительно источник электропитания, напряжение которого соответствует указаниям на заводской табличке. Если Вы точно не знаете характеристики сети электропитания, обратитесь в Вашу энергетическую компанию.

Предупреждение Предупредите утечку информации. Применяйте прибор подключив его к беспрерывному источнику питания USV с электрическим предохранителем. Перед проведением работ по техобслуживанию и установке отключите прибор от электросети. Включение и выключение данного прибора изолирует его от сети электропитания не

Для полной изоляции прибора от электросети необходимо вынуть штекер из штекерной розетки.Важные указания по технике безопасности

Поэтому прибор должен быть установлен так, чтобы был обеспечен прямой и беспрепятственный доступ к штекерной розетке для того, и в случае чрезвычайной ситуации можно было немедленно вынуть штекер из

Во избежание опасности возникновения пожара при долгом неиспользовании прибора, необходимо вынуть штекер из розетки. При угрозе попадания молнии, до приближения грозы или бури, обесточьте прибор или подключите его к

Предупреждение Открывать прибор самостоятельно запрещено! Возможна опасность поражения электрическим

При необходимости открытия прибора обратитесь к обученному профессиональному персоналу или специалисту по установке и

Установка и переустановка жесткого диска должна производиться обученным персоналом или Вашим специалистом по монтажу и

Предупреждение Работы по сборке и модификации прибора, если таковые выполняются неквалифицированным персоналом, ведут к потере гарантийных обязательств. Мы советуем обратиться к специалисту для установки жесткого диска. При ненадлежащей установке жесткого диска гарантия теряет свою силу! Перегрузка/Перенапряжение Старайтесь не допускать перегрузки штепсельных розеток, удлинительных кабелей и адаптеров, так как это может привести к возникновению пожара или удару током. Во избежание возникновения повреждений вследствие перенапряжения (например, при грозе), используйте электрический предохранитель.

Не вытаскивайте кабель из розетки за провод, возьмитесь за штекер. Запрещено браться мокрыми руками за кабель, так как это может вызвать короткое замыкание и привести к поражению электрическим током. Не ставьте прибор, мебель или другие тяжелые предметы на кабели и следите за отсутствием перегибов, особенно в местах у штекера и гнездах подключения кабеля. Запрещено сворачивать кабель в узел и соединять с другими кабелями. Все кабели должны быть проложены так, чтобы на них не наступали и было обеспечено беспрепятственное перемещение. Поврежденный сетевой кабель может стать причиной пожара или поражения электрическим током. Периодически производите проверку

Не изменяйте и не производите манипуляций на сетевом кабеле и штекере. Не используйте адаптерные штекеры или удлинительные кабели, которые не соответствуют действующим нормам безопасности, и не изменяйте кабели электропитания и сети! Место установки/условия эксплуатации Установите прибор на твердой, ровной поверхности. Не ставьте на прибор тяжелые

Прибор не предназначен для эксплуатации в помещениях с высокой температурой и влажностью воздуха (например, в ванной комнате) или с большим скоплением пыли. Температура эксплуатации и влажность воздуха: -10 °C до 55 °C, макс. 85 % относительной влажности. Эксплуатация прибора должна производиться только в умеренном климате. Следите за тем, чтобы: всегда была обеспечена достаточная вентиляция (не ставьте прибор на полки, толстый ковер, на кровать или в места, где вентиляционные отверстия будут прикрыты; оставьте с каждой стороны расстояние минимум 10 см; вблизи прибора не находилось воздействующих на него прямых источников тепла (например, систем отопления); на прибор не падал прямой солнечный свет или сильное искусственное освещение; прибор не находился в непосредственной близи от магнитных полей (например, громкоговорителей); источники открытого огня (например, горящие свечи) не находились вблизи прибора либо были расположены над ним; не допускался контакт с брызгами и каплями воды, а также агрессивными жидкостями; вблизи эксплуатируемого прибора не находились жидкости. Запрещается погружать прибор вВажные указания по технике безопасности

жидкость (не ставьте наполненные жидкостями предметы рядом с прибором или на него: например, вазы или); внутрь не попадали инородные предметы; прибор не подвергался сильным перепадам температур, иначе возможно образование конденсата из влажности воздуха, что может привести короткому электрическому замыканию; прибор не подвергался значительным сотрясениям и вибрациям.

Техническое обслуживание и уход Работы по техобслуживанию необходимы в случае, если прибор поврежден. Например, если повреждены штекер, кабель или корпус, во внутрь прибора попала жидкость или предметы, прибор подвергся воздействию дождя или влаги, если работа прибора осуществляется с перебоями или прибор подвергся

Обесточьте прибор для проведения работ по техобслуживанию (например, очистке)! При установлении дымообразования, появлении необычных звуков или запаха незамедлительно выключите прибор и выньте штекер из розетки. В данных случаях дальнейшая эксплуатация прибора до проведения проверки специалистом

Для проведения всех работ по техобслуживанию обратитесь к квалифицированному специалисту. Запрещается открывать корпус прибора и комплектующих. При открытом корпусе существует опасность поражения электрическим

Очистку прибора и пульта управления производить влажным материалом (салфеткой). Не используйте растворители, спирт, разбавляющие средства и.т.д. Они могут повредить поверхность прибора. Запрещено применение следующих веществ: соленая вода, средства от насекомых, хлорсодержащие и кислотные растворители (нашатырь), чистящие порошки. Аккуратно протереть поверхность хлопчатобумажной салфеткой до полного

Предупреждение Прибор работает под опасным напряжением. По этой причине прибор разрешается открывать только уполномоченному персоналу, имеющему специальное разрешение. Все работы по техобслуживанию и сервису должны производиться фирмами, имеющими на это разрешение. Ненадлежащий ремонт может создать ситуацию угрозы жизни для Пользователя прибора. Ввод в эксплуатацию Перед вводом в эксплуатацию необходимо соблюдать все указания по технике безопасности и эксплуатации! Открывать корпус только для установки жесткого

Предупреждение Убедитесь при установке в имеющейся установке видеонаблюдения, что все приборы отключены от сети высокого напряжения и цепи низкого напряжения!

Предупреждение В случае сомнений не производите монтажа, установки и прокладки кабеля самостоятельно, а предоставьте это экспертам. Ненадлежащее и неквалифицированное выполнение электрических работ и работ по установке приборов в домашних условиях представляет опасность не только для Вас, но и для других лиц. Соедините кабелем установленные приборы, так чтобы сеть высокого напряжения и цепь низкого напряжения были проложены отдельно друг от друга, не пересекались или не могли пересечься в следствие дефекта.

Электрические приборы не предназначены для детей! Не оставляйте детей пользоваться электрическими приборами без присмотра. Дети могут не осознать возможной опасности. Мелкие детали при проглатывании могут быть жизнеопасны. Храните батареи и аккумуляторы в недоступном для маленьких детей месте. При проглатывании батареи или аккумулятора необходимо немедленно обратиться за медицинской

Храните упаковочную пленку так же в недоступном для детей месте. Возможно

Данный прибор не предназначен для детей. Пружинистые детали при ненадлежащем применении могут выскакивать и причинить детям повреждения (например, для глаз).Введение

Уважаемые клиенты! Мы благодарим Вас за приобретение данного

Данный прибор соответствует требованиям действующих директив ЕС. Декларация о соответствии доступна по адресу: Компания ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY Для сохранения данного обстоятельства и обеспечения безопасной эксплуатации Вы как Пользователь обязаны соблюдать данную инструкцию! Перед применением продукта ознакомьтесь с полной инструкцией, обратите внимание на указания по эксплуатации и технике безопасности! Все названия фирм и продуктов являются торговыми марками соответствующего владельца. Все права

Если у Вас возникли вопросы, обратитесь к Вашему специалисту по монтажу или дилеру по специализированным продажам.

Исключение ответственности Данная инструкция по эксплуатации была составлена самым тщательным образом. В случае, если Вы заметили упущения или неточности, сообщите нам о них в письменной форме по адресу, указанному на обратной стороне руководства. Компания ABUS Security- Center GmbH & Co. KG не несет ответственность за технические и типографические ошибки и оставляет за собой право в любой момент времени вносить изменения в продукт и инструкции по эксплуатации без предварительного предупреждения. Компания ABUS Security- Center GmbH & Co. KG не несет ответственности за возникший в результате прямой и косвенный ущерб в связи с оснащением, качеством работы и применением данного продукта. Компания не предоставляет никакой гарантии на содержание данного документа.

Общая информация В целях правильной эксплуатации прибора внимательно прочтите и ознакомьтесь с Руководством Пользователя, а также сохраните его для дальнейшего пользования. Данное Руководство содержит указания по эксплуатации и техобслуживанию регистратора. Уведомьте о ремонте прибора специальную фирму, имеющую разрешение.

Примите во внимание, что для данного видеорегистратора программные изменения должны подтверждаться с помощью щелчка «Применить»/«Подтвердить», прежде чем Вы покинете вкладку или меню.

Во время распаковки обращайтесь с прибором с особой осторожностью. Упаковка и вспомогательные упаковочные средства пригодны для утилизации рисайклингом, а также для дополнительного использования. Мы рекомендуем: Производить утилизацию бумаги, картона и гофрированного картона или пластиковой упаковки в предназначенных для этого контейнерах. Если таковые отсутствуют в месте вашего проживания, данные материалы могут утилизироваться вместе с бытовыми отходами. При возможном повреждении оригинальной упаковки необходимо сначала проверить прибор. В случае установления повреждений прибора отошлите прибор с упаковкой обратно и свяжитесь с Производителем. Объем поставки 4-канальный / 8-канальный / 16-канальный аналого-цифровой видеорегистратор ABUS Блок питания 3 сетевых кабеля (DE, UK, AU) SATA-кабели и винты для жесткого диска(ов) Крепление и винты для серверного шкафа USB-мышь Краткое руководство

Компакт-дискВведение

Клавиатура монитора При щелчке мышкой по полю ввода текста появится клавиатура монитора: При введении только чисел появится следующая клавиатура монитора: Клавиши имеют функции, идентичные клавиатуре компьютера. Для введения знака щелкните по нему левой кнопкой мыши. Для завершения ввода нажмите на Enter. Для удаления знака перед курсором нажмите

Для переключения между заглавным и строчным написанием, щелкните на а в рамке. Активная настройка отобразиться сверху клавиатуры. Чтобы прекратить ввод и покинуть поле, щелкните ESC. Включение прибора

Прибор может быть подключен к указанному на заводской табличке напряжению сети! Для безопасности применяйте бесперебойное питание ИБП. При подключении электропитания устройство запускается автоматически.

1. Во время запуска прибор проводит

2. По окончании которой появляется Помощник

Настроек. Закройте его, чтобы перейти к

Выключение, блокировка, перезагрузка

Щелкните в Главном меню Выключить. Появится

1. Для выключения выберите опцию Выключить и

подтвердите запрос, нажав Да. Прибор будет

Во время процесса выключения не нажимайте клавиши! Теперь достаньте штекер блока питания.

2. Для блокировки системы выберите символ слева

Блокировать. Пользовательский интерфейс теперь заблокирован. Чтобы попасть в Меню необходимо ввести пароль.

3. Для Перезагрузки нажмите символ справа

Перезагрузка. Будет произведена Перезагрузка

Включение прибора Нажмите клавишу ОК и удерживайте нажатой в течение 5 секунд для нового включения прибора.Отражение статуса

Отражение статуса Общие положения Следующее отражение статуса проинформируют Вас о рабочем состоянии прибора: Светодиоды спереди прибора Акустические сигналы Ярлыки (элементы индикации) на мониторе.

Следуйте указаниям в отдельной краткой инструкции.

Индикация на мониторе Устройство отображает дату и время, название камеры, а также идет ли запись. Непрерывная запись: символ R синего цвета Запись распознавания движения: символ R желтого цвета366 Настройка системы Помощник Настроек сопровождает Вас сквозь все необходимые настройки системы. После этого цифровой рекордер настроен для записи и контроля.

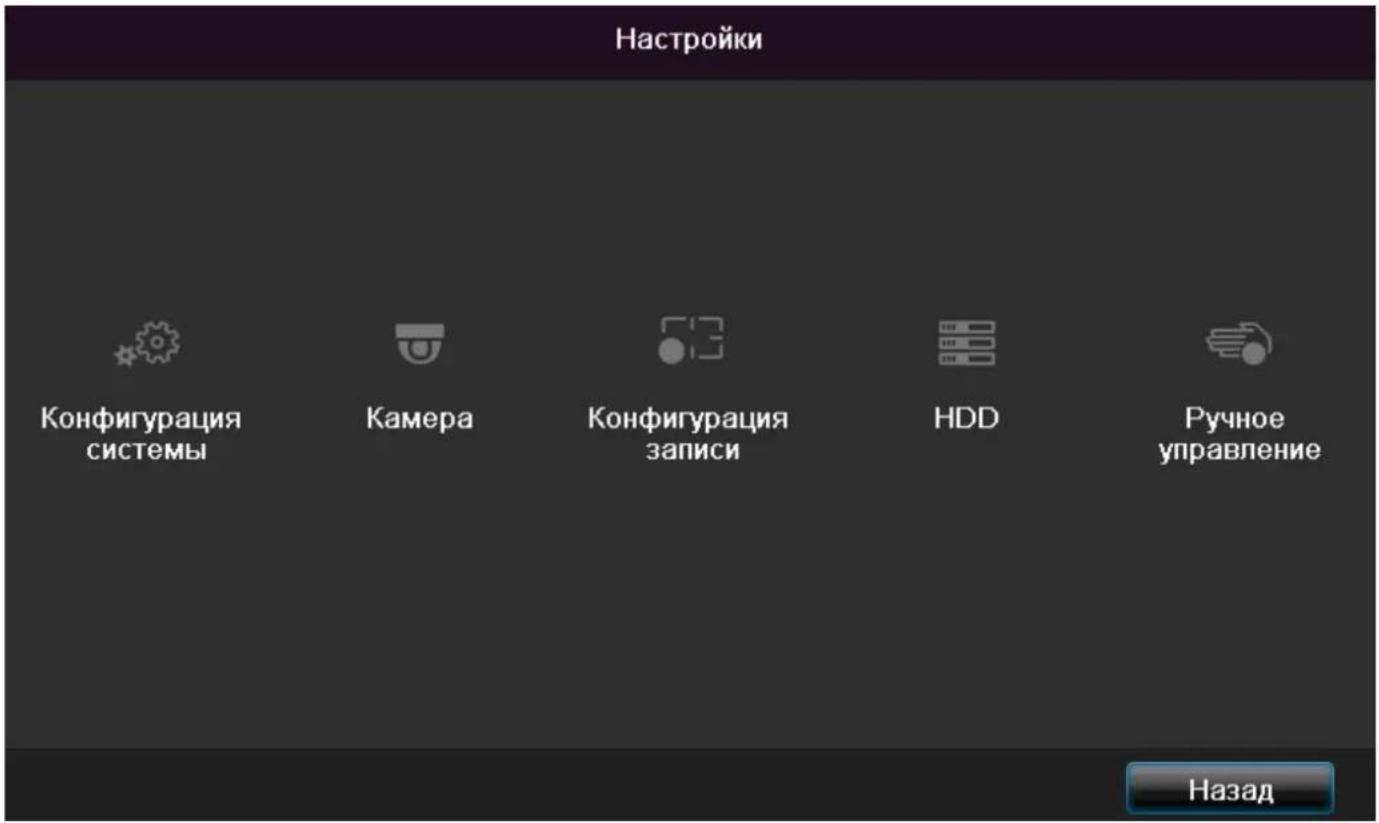

Все детальные настройки Вы найдете в меню прибора, см. Обзор на стр.23.

После первого включения появится выбор языка:

1. Щелкните по полю ввода и выберите Ваш язык в

списке. Чтобы продолжить, щелкните Применить. Появится следующий запрос: Щелкните Далее для запуска Помощника.

После настройки системы можно деактивировать флажок, галочка будет деактивирована и Помощник не будет запускаться автоматически.

Настройка Администратора

Предупреждение Запомните пароль Admin. Предустановленный пароль «1 2 3 4 5».

1. Щелкните по полю ввода и введите пароль Ad-

2. Для задания нового пароля активируйте флажок

перед новый пароль Admin.

3. Введите новый пароль и подтвердите ввод в

Системное время и дата

1. Введите системное время (дату и время).

2. Закройте данную настройку, щелкнув Далее.367

Узнайте у ответственного Администратора сети, можете ли вы выбрать DHCP или должны выбрать IP-адрес и произвести другие настройки вручную.

1. Активный сервер DHCP: если установлен в

сетевом роутере DHCP, активируйте флажок DHCP. Все настройки сети будут произведены автоматически.

2. Неактивный сервер DHCP: введите данные в

ручном режиме (IPv4-адрес, IPv4 маска подсети и стандартно настроенный IPv4 шлюз = IPv4-адрес роутера). Опционально Вы можете также ввести адрес сервера DNS, который необходим для рассылки эл. почты. Типичная адресация может выглядеть следующим образом: IPv4-адрес: 192.168.0.50 IPv4 маска подсети: 255.255.255.0 IPv4 Основной шлюз: 192.168.0.1 Приоритетный сервер цифрового видеорегистратора: 192.168.0.1

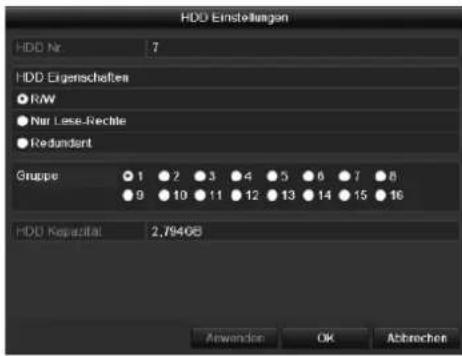

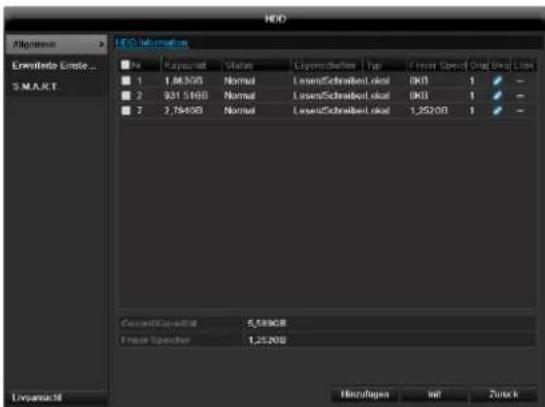

Управление жестким диском

1. Для настройки жесткого диска активируйте

флажок щелчком мыши слева и щелкните Инициализация.

Предупреждение При этом удаляются все находящиеся здесь данные!

2. Подтвердите запрос безопасности ОК. Жесткий

диск будет настроен для его использования. Прогресс отображается в строке статуса.

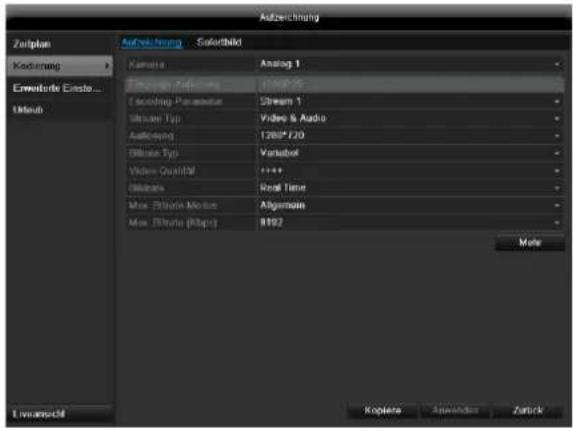

1. Выберите в меню «Камера» камеру, которая

должна осуществлять запись.

2. Поставьте флажок в поле «Начать запись».

3. Выберите тип записи. Вы можете выбрать между

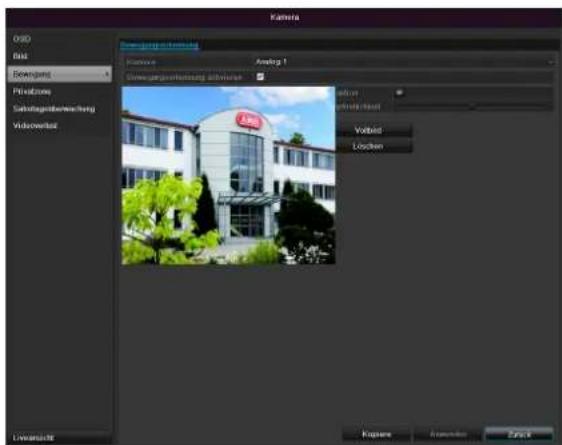

«Продолжительной Записью» и «Детектором движения». Для записи с детектором движения необходимо активировать внутреннее распознание движения камеры.

4. Щелкните Копировать для копирования

настройки на другие камеры. Выберите в новом окне появляющиеся камеры. Активируйте соответствующий флажок щелчком мыши.

5. Завершите настройку и закройте Помощника

При удаленном доступе через Интернет необходимо присвоить прибору постоянный сетевой адрес.Отображение

Отображение запускается автоматически после включения прибора. В заглавной строке находятся меню Главное меню Воспроизведение и PTZ. В заглавной строке справа указана дата и время прибора. Слева от них расположен Мульти-просмотр. Для открытия всплывающего меню во многосекционном окне нажмите на символ. Для переключения между различными видами отображений щелкните по одному из символов во всплывающей заставке. На главном мониторе будут отражены сигналы подключенных камер. С помощью двойного щелчка левой кнопки мыши Вы можете отобразить соответствующее изображение камеры в полноэкранном режиме или снова переключиться на предыдущее отображение. Символы состояния В зависимости от рабочего состояния прибора отображаются следующие символы: Symbol Bedeutung

Желтый: запись при помощи детектора

Запись только при помощи детектора

Синий: запись Продолжительная запись

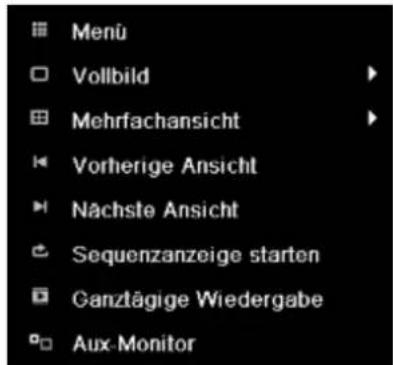

Всплывающее меню при управлении

Удерживайте правую кнопку мыши, пока курсор находится на изображении в реальном времени. Возможны следующие настройки. Стрелка вправо показывает, что подменю открывает для выбора:

Открывает главное меню Полноэкранный

Отображение в полноэкранном режиме выбранной камеры Многократное отображение Различные форматы камеры

отображение Просмотр предыдущей камеры

отображение Просмотр следующей камеры

автопереключения Запускает автопереключение

Запуск записи Запускает распознавание движения или план работы на

Quick Set Настройка режима вывода Круглосуточное воспроизведение Перейти к воспроизведению Вспомогательный

переключиться на дополнительный мониторОтображение

Старт автопереключения: Установите в настройках отображения время задержки автопереключения для просмотра. Вкладка выбора в изображении камеры Щелкните в простом и многократном отображении по изображению камеры. Появится вкладка выбора: (1) (2) (3) (4) (5) (6) (7) (8)

Значение символа (1) Область для перемещения миниатюрной

(2) Активация/деактивация записи вручную (3) Моментальное воспроизведение последних 5

(5) PTZ (6) Цифровой зум (7) Настройки изображения (8) Закрыть панель выбораОтображение

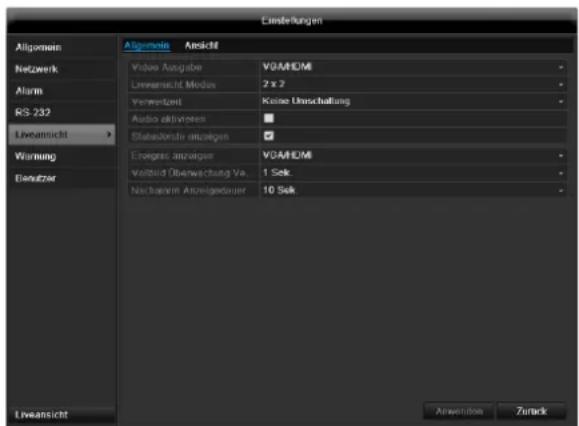

Отображение может быть активировано следующим образом. Откройте главное меню и щелкните Конфигурация. Затем щелкните Отображение: Во вкладке Общее предоставлены следующие

Выход видео VGA/HDMI, Main CVBS Выберите разъем, настройки которого необходимо изменить. Отображение

Различные форматы камеры Время задержки Время переключения между различными камерами при автопереключении.

Активация аудио Показать строку

Активация/деактивация панели

Активация/деактивация панели

Определить монитор для отображения событий

В секундах, отражение события на выбранном мониторе Продолжительн

отображения дополнительной сигнализации В секундах, продолжительность отображения всплывающего окна после тревоги.

VGA-монитор подключен Подключенный VGA-монитор автоматически распознается при запуске. Главный видеосигнал выводится на монитор.

HDMI-монитор не подключен: Если при запуске HDMI-кабель не подключен к монитору, главный видеосигнал выводится на разъем VGA Main. Подключите VGA-кабель и перезапустите рекордер для выполнения автоматического распознавания

Настройка выхода камеры Вы можете производить воспроизведение одновременно макс. по 16 камерам в режиме Отображения.

1. Щелкните по вкладке Отображение:

2. Выберите режим просмотра

(зависит от модели) 1 x 1 2 x 2 1 + 5 1 + 7 3 x 3 4 x 4

3. С помощью кнопок навигации конкретному

участку монитора присваивается нужный сигнал

Настройка X означает, что эта камера не показывается.

4. Щелкните Применить, чтобы перенять

Настройки.Воспроизведение в режиме Отображения

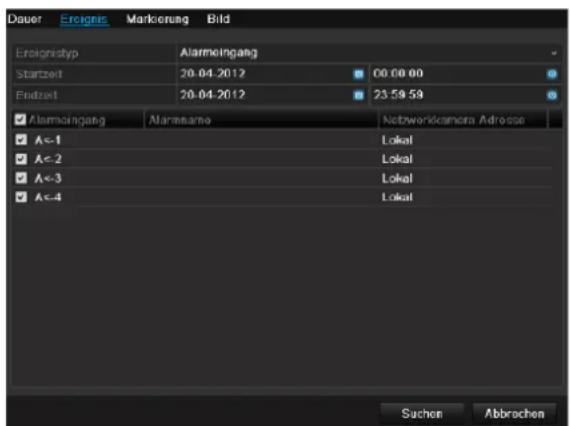

Воспроизведение в режиме Отображения Общие положения Воспроизведение может производиться тремя

с помощью поиска событий в Главном Меню, из Отображения или с помощью поиска протокола в Меню техобслуживания.

Клавиши «Предыдущий/Последующий Файл/День/Событие» в зависимости от режима Воспроизведения имеют следующие функции: Обычное воспроизведение: При нажатии одной из клавиш Воспроизведение переключается на предыдущий/ последующий день. Поиск события: При нажатии одной из клавиш Воспроизведение переключается на предыдущее/ последующее событие. Экспорт данных: При нажатии одной из клавиш Воспроизведение переключается на предыдущий/ последующий формат.

Возможно одновременное Воспроизведение до 8 каналов камеры. Экран Воспроизведения Воспроизведение управляется с помощью панели

Текущее Воспроизведение с датой и временем

Выбрать камеру для Воспроизведения

Календарь с типом Записи

Панель управления с временной осью (см.

Управление с помощью панели

Панель управления (4) служит для управления текущим Воспроизведением. Символы имеют следующее значение:

Добавить пользовательскую метку

Воспроизведение назад

Перейти на 30 секунд назад

Медленное воспроизведение (1/16x - 1x)

Быстрое воспроизведение (1x - 16x)

Предыдущая метка записи

Ось времени: Щелкните мышкой по оси времени, чтобы продолжить воспроизведение с другого

5 6 7 8 9 14Воспроизведение в режиме Отображения

Нажмите на бегунок и потяните его на нужное время, чтобы начать воспроизведение с этого места

Синий = непрерывная запись Красный = запись события Зеленый = режим Smart

Скрыть контрольное поле

Выйти из режима воспроизведения

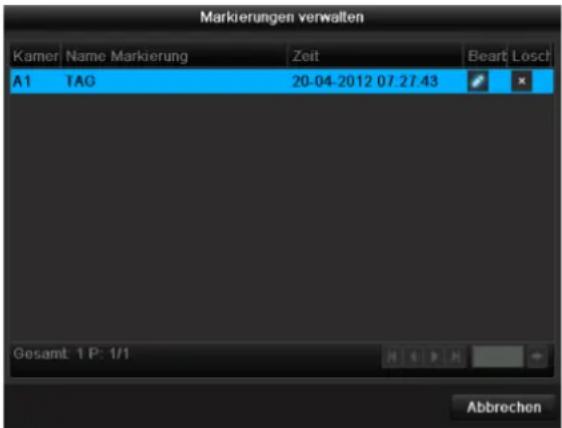

Щелкните по «Управлению ярлыками» (6):

Для изменения описания Вашего ярлыка щелкните по символу Редактировать. Для удаления щелкните по символу Удалить.Меню прибора

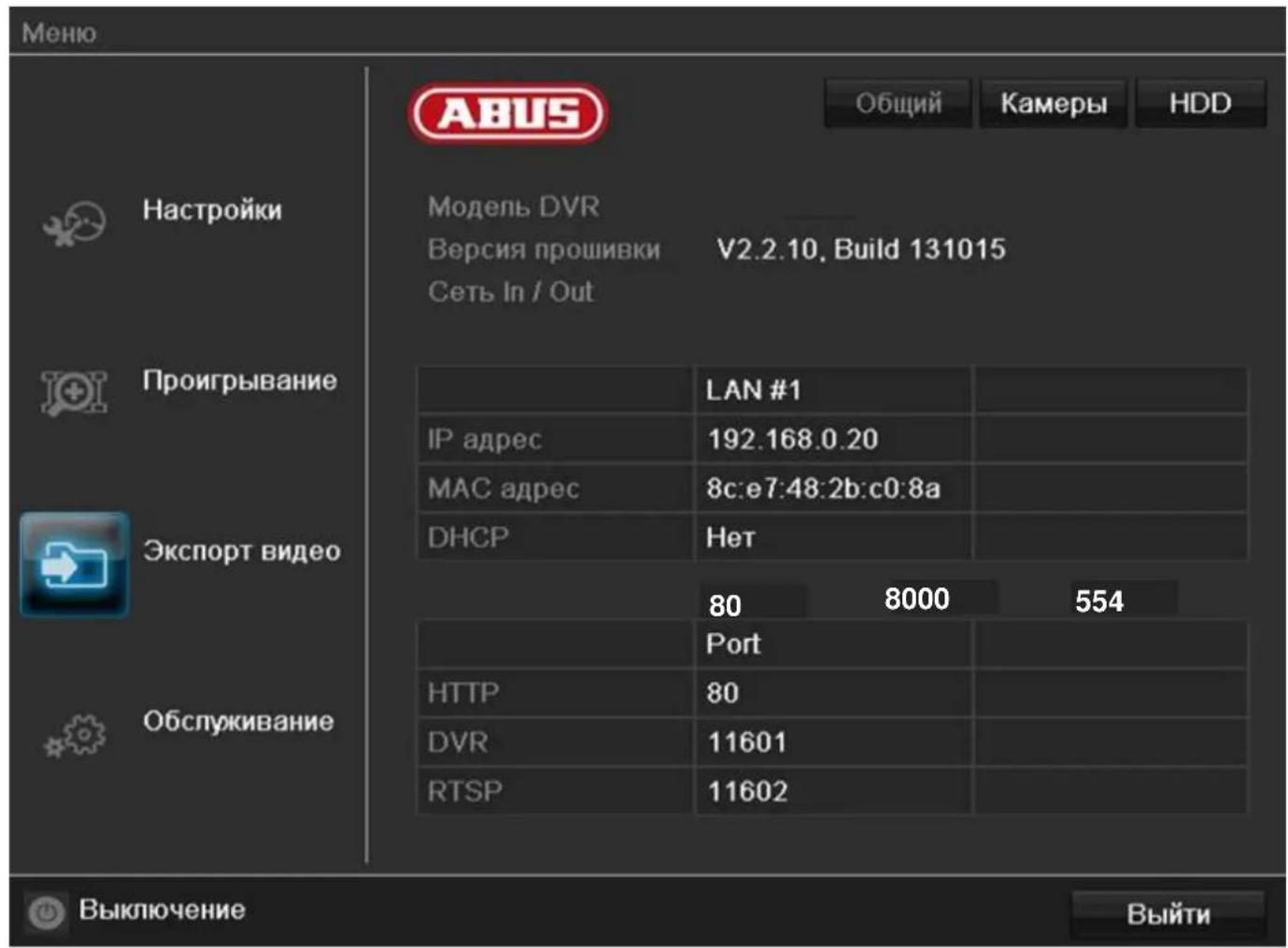

Следующий обзор меню отражает важнейшие меню, с которыми необходимо согласовать настройки и управление. По этой теме справа Вы найдете важную информацию о приборе. Щелкните по выбранному меню, чтобы его открыть. Чтобы закрыть обзор меню, выберите Покинуть.

Переход в меню Конфигурация, камера, запись, HDD, воспроизведение. Воспроизведение Поиск видео и изображений по параметрам, запущенных такими событиями, как распознавание движения, а также поиск по установленным в воспроизведении меткам. Экспорт видео Поиск видео и изображений по параметрам, запущенных такими событиями, как сигнализация или распознавание движения, а также события сигнализации и установленные в воспроизведении метки. Техническое обслуживание Системная информация, поиск протоколов, импорт/экспорт конфигурации, техобслуживание устройств, а также обновление микропрограммного обеспечения, загрузка заводских настроек, отображение нагрузки сети.

Конфигурация Управление всеми настройками устройства (общее, сеть, непосредственное отображение, предупреждение, пользователь).

Меню для настройки параметров камеры (OSD-конфигурация, режим монитора, распознавание движения, частная зона, контроль саботажа, потеря видео).

Меню для настройки параметров записи (временной график, разрешение камеры, отпуск и пр.). HDD Инициализация или управление встроенным жестким диском (присвоение функции чтения/записи, камеры, управляемый сетевой диск и пр.). Запись паники Меню для настройки ручной записи.Конфигурация

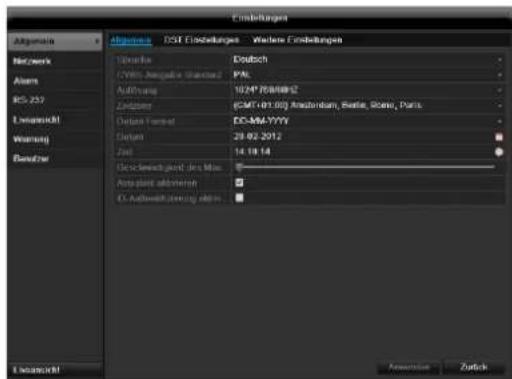

Меню Конфигурация управляет всеми настройками приборов.

Предупреждение Меню для настройки параметров камеры (OSD-конфигурация, режим изображения, PTZ- конфигурация, детектор движения и т.д.)

Последующее изменение может привести к потере данных! Вовремя проводите резервное копирование

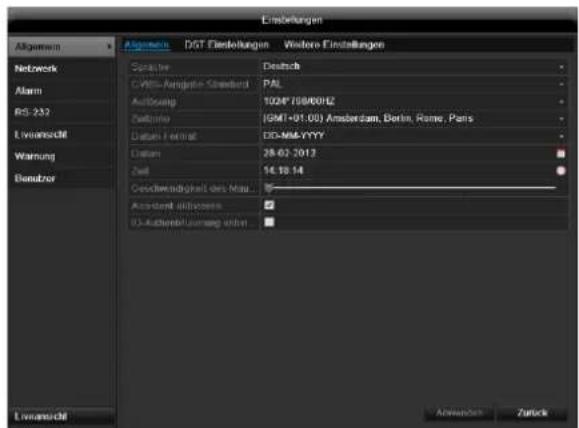

Язык, видео, время, дата, мышка, пароль, летнее время, другие

Необходимые настройки сети (ручные IP, DHCP, PPPOE, DDNS и т.д.), а также обзор статусов сети Сигнал тревоги Настройки сигналов

Отображение Настройки дисплея, присвоение выхода

Предупреждение Поведение прибора в исключительных случаях (при заполненном жестком диске, отделении от сети и

Пользователь Добавление,

Пользователей, передача прав

OSD-язык Видеостандарт PAL, NTSC

Разрешение монитора Временная зона Среднее время по Гринвичу (GMT) Формат даты ММ-ДД-ГГГГ, ДД-ММ-ГГГГ,

Системное время Дата, время Скорость курсора Подвижный бегунок: слева

справа высокая скорость

Кнопка-флажок активна: Помощник появляется при запуске системы. Ввод пароля Кнопка-флажок неактивна: Ввод пароля непосредственно для регистратора не требуется, но при доступе через сеть необходимо ввести пароль. Кнопка-флажок активна: Ввод пароля обязателен передКонфигурация

настройка DST При активном флажке прибор автоматически переключается на летнее время. Активировать DST При активном флажке можно выбрать конкретную дату начала/конца.

Дата начала и окончания летнего

DST Bias Функция «Time Bias» используется при переходе на летнее время: Корректировка летнего времени по отношению ко времени отсчета. Дополнитель

Однозначная спецификация

Дополнение к однозначной идентификации при использовании пульта управления. Яркость ПЦТС Регулятор бегунка, слева низкая, справа высокая яркость Меню «Время

Никогда / 1 … 30 мин – регулировка продолжительности скрытия меню до тех пор, пока оно не будет отображено. Меню режима

Запись изображения с большей или меньшей резкостью. Указание на

Кнопка-флажок активна: Звуковая сигнализация при таких указаниях, как распознавание движения, жесткий диск полон и пр. Main CVBS Настройка для разъема ПЦТС

Подтвердите настройки нажатием кнопки Применить и выйдите из меню нажав OK. Подтвердите настройки нажатием кнопки Применить и выйдите из меню нажав OK. Конфигурация сети Общие положения Конкретные настройки сети являются обязательными в том случае, если: Вы хотите управлять прибором и наблюдением удаленно с помощью Вашего браузера.

Перед настройкой прибора прочтите следующие общие указания. Сеть образует соединение мин. 2-х приборов, поддерживающих работу в сети. Виды передачи: кабельные сети (например, CAT5-кабель), радиосети (WLAN) и другие возможности передачи (линия электропередачи). Все системы имеют определенное сходство, но в различной степени отличаются друг от друга.

Ниже приведен обзор понятий, необходимых для использования прибора в сетях.

IP-Адрес IP-Адрес является однозначным адресом прибора в сети. Данный адрес может быть присвоен в рамках сети только единажды. Существует отдельный диапазон IP- адресов, который зарезервирован для общественных сетей, например,

Понятие представляет собой битовую маску, которая используется для принятия решений или присвоения адресов при маршрутизации. В домашних сетях обычно

Сетевой прибор, предоставляющий доступ всем остальным приборам сети к интернету. Например, компьютер, к которому подключен DSL-модем или как минимум роутер или точка доступа внутри сети.

Также называемый Domain Name Server. Отвечает за то, чтобы одному веб-адресу или URL (например www.google.de) соответствовал однозначный IP-адрес. При введении имени домена вКонфигурация

браузере, DNS ищет подходящий IP- адрес сервера и передает запрос

Здесь может быть введен IP-адрес одного DNS провайдера. Часто достаточно выбрать IP шлюз. Последний передает запросы самостоятельно провайдеру DNS. DHCP DHCP-сервер присваивает сетевому прибору IP-адрес, маску подсети, шлюз и автоматически DNS-сервер. DHCP установлены в современных роутерах. Служба DHCP должна быть отдельно настроена и активирована. За более подробной информацией обратитесь к соответствующему руководству.

При использовании постоянных IP- адресов и DHCP-сервера обратите внимание, чтобы постоянные IP- адреса находились вне присвоенного в DHCP диапазона адресов. Иначе это может привести к возникновению

Порт представляет собой интерфейс, через который осуществляется коммуникация различных программ. Определенные порты распределены (23: Telnet, 21: FTP), другие можно выбрать. Порты важны для различных соединений, например, при удаленном доступе к прибору через

MAC адрес MAC адрес (Media-Access-Control- адрес, или Ethernet-ID) - это специальный аппаратный адрес сетевого адаптера. Он служит для однозначной идентификации прибора в компьютерной сети. Стуктура сети Прибор должен быть физически подключен с помощью CAT5-кабеля к сети, см. изображение разъемов на стр.1.

Соблюдайте инструкции и указания для сетевых приборов. Возможно соединение с несколькими переключателями/роутерами/точками доступа. Брандмауэры и другие защитные программы могут нарушить работу сети.

Предупреждение При использовании роутера сетевые клиенты, а также регистратор, подключаются к интернету. И наоборот. Во избежание несанкционированного доступа извне обязательно примите защитные меры, используя, например, брандмауэр, изменяя пароль и порты! Конфигурация сети

Настройки локальной сети и выбор режима работы сети. PPPOE PPPOE используется для ADSL- разъемов и модемов в Германии. Выберите функцию Изменить для ввода данных доступа (идентификация, пароль) Вашего провайдера. DDNS Сервер для управления динамическим сервером DNS для актуализации имени хоста или DNS записей. NTP Network Time Protocol Сервер для синхронизации

Email Уточните настройки электронной почты, потому что в случае Тревоги на специальный email- адрес приходит сообщение . SNMP Сконфигурируйте параметры для получения информации о состоянии приборов. UPnP Universal Plug and Play Настройки для удобной активации сетевых устройств в IP-сети. Дополнительные

Сконфигурируйте IP-адрес ПК, на который в случае Тревоги должно быть отправлено сообщение.Конфигурация

См. Техническое описание на стр.

Выбор NIC Выберите разъем, для которого необходимо произвести выбор настроек сети. Тип NIC Установите скорость передачи встроенной сетевой карты. Рекомендация: 10M/100M/1000M Автоматический DHCP Активируйте флажок в случае, если присвоение IP-адресов в сети происходит динамически через DHCP. Если DHCP активный, последующие поля ввода неактивны, так как происходит получение параметров от DHCP.

При присвоении IP-адресов вручную обратите внимание на то, чтобы DHCP был неактивным (уберите флажок). IPv4 адрес Адрес сетевого прибора в сети при присвоении адреса вручную IPv4 маска подсети: Обычно: 255.255.255.0 IPv4 Основной

Адрес шлюза для доступа в

IPv6 адрес 1 Пока функций нет IPv6 адрес 2 Пока функций нет IPv6 стандартный

Пока функций нет MAC адрес Аппаратный адрес встроенной сетевой карты MTU (биты) Описывает максимальный размер пакета протокола. Сообщение об обрыве сети Кнопка-флажок активна: Звуковая сигнализация при обрыве

Некоторые из данных настроек не предназначены для определенных режимов.

1. Активируйте флажок PPPOE и введите имя

Пользователя (доступ в Интернет) и пароль. Подтвердите пароль.

2. Подтвердите Ваши данные, выбрав Применить.

Предупреждение Применяйте PPPOE по возможности тогда, когда отстутствует роутер!

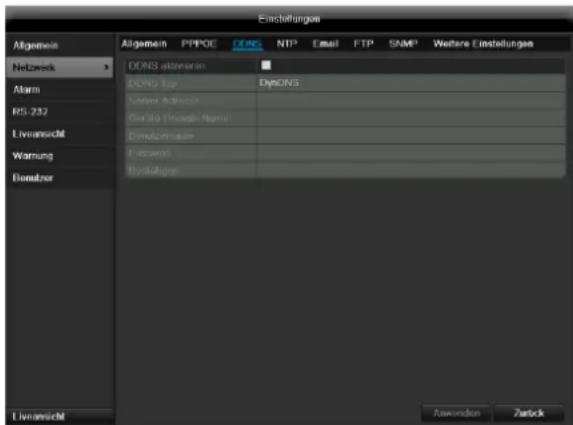

1. Для использования функции ABUS DDNS

сначала необходимо создать учетную запись на www.abus-server.com. Ознакомьтесь с часто задаваемыми вопросами на сайте.

2. Активируйте флажок «DDNS» и выберите тип

DDNS «DynDNS». Введите в поле «Адрес сервера» IP-адрес www.abus-server.com.

3. Подтвердите Ваши данные, выбрав Применить.

IP-адрес Вашего Интернет-соединения будет актуализироваться сервером каждую минуту.Конфигурация

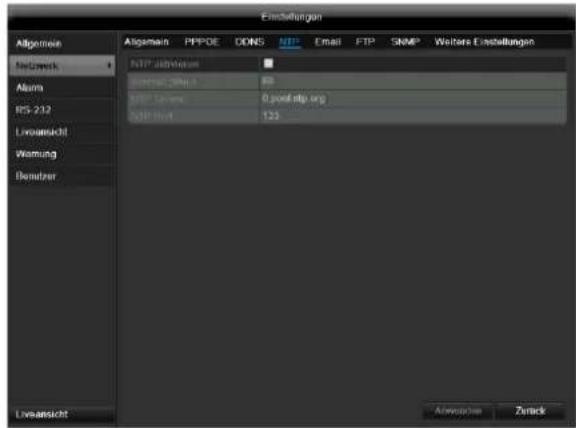

Регистратор может синхронизировать время с внешним сервером. Для этого в Интернете предоставлено несколько адресов сервера.

1. Активируйте флажок NTP и укажите период

времени, после которого должна быть осуществлена повторная синхронизация. Укажите IP-адрес сервера NTP и порт NTP.

2. Подтвердите Ваши данные, выбрав Применить.

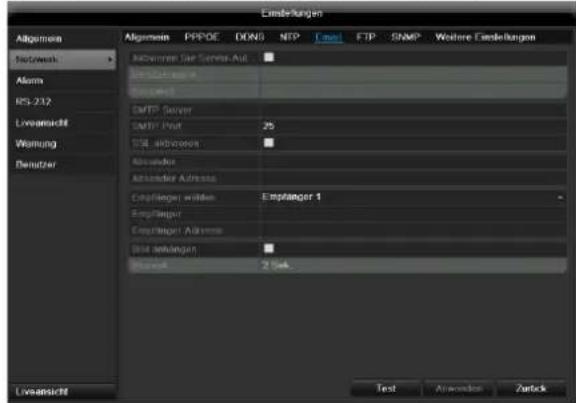

Email В случае Тревоги прибор может послать сообщение по эл. почте. Задайте конфигурацию Email.

Активируйте аутентификацию

Активируйте флажок при регистрации на сервере Интернет-провайдера

пользователя Укажите почтовый ящик (Email)

Введите пароль для защиты почтового ящика (Email) SMTP сервер Укажите SMTP-адрес сервера

Порт SMTP Укажите порт SMTP Включение SSL Установить флажок для активации кодирования Email Отправитель Имя отправителя

отправителя Адрес почтового ящика Email

Выберите трех возможных получателей электронного

Введите имя получателя

Укажите Email адрес получателя

изображение Активируйте флажок при пересылке вместе с сообщением изображений с камеры в формате фото.

Выберите время срабатывания функции между 2 и 5 секундами. Изображения пересылаются, если в течение указанного периода времени было зафиксировано движение.

1. Установите параметры Email сообщений.

2. Нажмите кнопку Тест, чтобы отправить пробное

3. Если Ваши данные верны и Вы получили

сообщение с подтверждением, выберите функцию Применить.

Прибор вышлет email на указанный адрес получателя. Если данный email не был доставлен получателю, проверьте настройки и отредактируйте их. Проверьте, при необходимости, настройки спам-фильтра вашего Email клиента.

Из соображений совместимости используйте Email клиенты, которые позволяют устанавливать доступ посредством SMTP.Конфигурация

Активировать SNMP Активировать флажок для соединения с программой SNMP. SNMP Версия Версия SNMP системы Порт SNMP Укажите порт SNMP (Стандартно: 161) Read Community Задайте «ключ» согласно настройкам вашей программы SNMP. Write Community Задайте «ключ» согласно настройкам вашей программы SNMP. Trap Address Укажите email-адрес получателя SNMP менеджера Trap Port Укажите порт SNMP

SNMP используется для наблюдения за состоянием приборов. Для этого необходима программа SNMP, которую ABUS не предоставляет.

Подтвердите настройки нажатием Применить и выйдите из меню нажатием Назад. UPnP

Активация UPnP Поставьте галочку, для активации видимости в IP-сети. Тип Mapping Выбор автоматического или ручного перенаправления порта.

Подтвердите настройки нажатием Применить и выйдите из меню нажатием Назад Дополнительные настройки

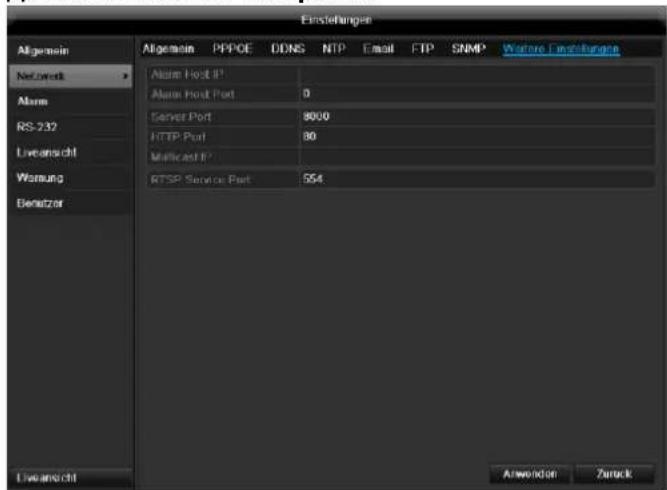

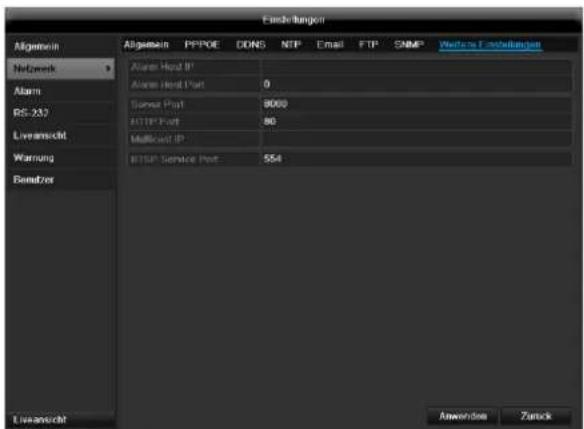

Порт сервера Порт для обмена данными (стандарт: 8000) HTTP порт Порт вебсервера (стандарт: 80) Multicast IP-

Для минимизации трафика можно использовать Multicast IP. IP-адрес должен совпадать с указанным адресом в программном обеспечении системы видеонаблюдения. Серверный порт RTSP Укажите порт RTSP (стандарт: 554)

Порт сервера 8000 и HTTP порт 80 - стандартные порты для удаленных клиентов или удаленного доступа к Интернет-браузеру.

Для IP центра управления/порта проведите конфигурацию сетевого адреса Вашего ПК и программного обеспечения центра наблюдения. В случае тревоги оповещается прогаммное обеспечение центра управления, которое, реагируя на сигнал тревоги, в зависимости от настроек предпринимает различные действия.Конфигурация

Следующие ошибки могут вызвать предупреждение: Жесткий диск (HDD) заполнен Ошибка HDD Отсутствует подключение к сети Конфликт IP адреса Нелегальная регистрация Ошибка записи Разный входной/выходной видеосигнал Ошибка при записи

Аудио предупреждение Прибор подает повторный

Посылает сигнал тревоги на ПК с помощью программного обеспечения центра управления ABUS. Программа должна быть запущена и регистратор находиться в режиме наблюдения. Отправить Email Email отправляется на специальный Email-адрес. см. стр. 44 Активизация выхода сигналов тревоги См. настройки сигналов

Предупреждение Запомните пароль Admin). Предустановленный пароль «1 2 3 4 5». В меню «Пользователь» Вы можете добавить нового пользователя, удалить или изменить существующие

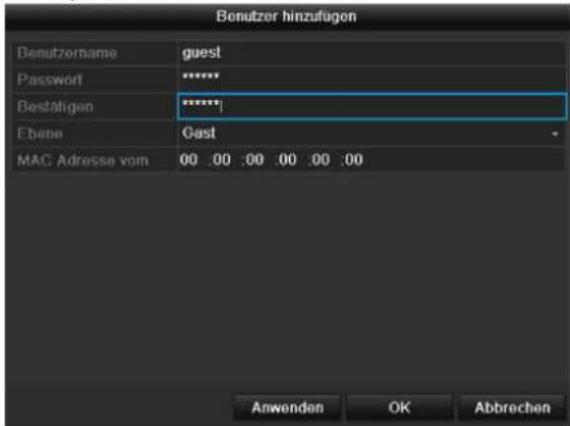

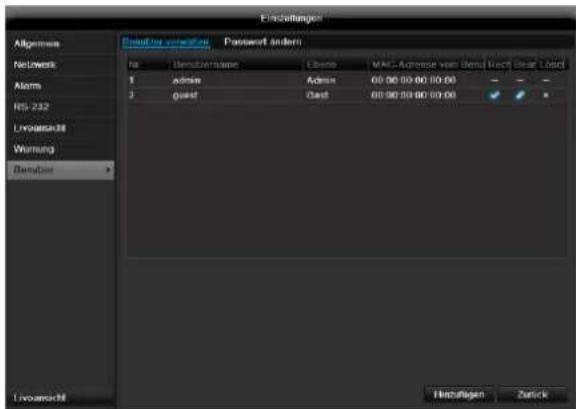

1. Для добавления нового Пользователя выберите

пользователя Однозначная идентификация

Код доступа к прибору, управлению прибором.

Периодически изменяйте пароль, используйте комбинации букв, цифр и т.д., запишите пароль в надежном месте. Подтверждение Повторное введение кода доступа в целях безопасности.

Важная информация! В профиле Провайдер может быть предусмотрено больше прав,Конфигурация

чем в профиле Гость. Пользователь MAC MAC адрес сетевого адаптера ПК, используемого соответствующим Пользователем

Ограничивает доступ к ПК, MAC- адрес которого был указан!

2. Введите имя и пароль, подтвердите введенный

пароль в нижеследующем поле.

3. Выберите профиль и введите MAC-адрес.

4) Подтвердите настройки, нажав OK.

Предупреждение Уточните следующие параметры для присвоения прав доступа.

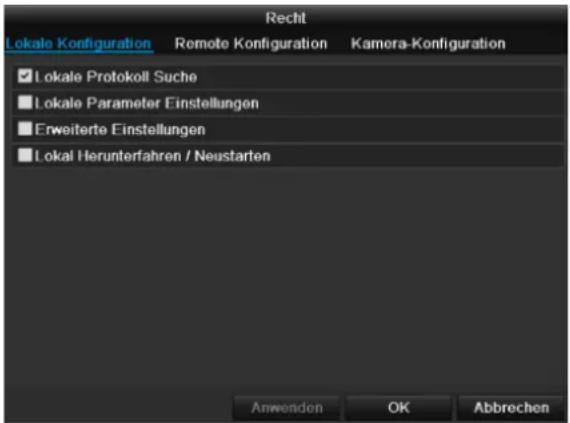

Настройка прав Произведите настройки прав доступа Пользователя, щелкнув по символу «Установки прав доступа». Возможно изменение данных доступа только для добавленных вручную Пользователей:

Пользователь может локально, т.е. на приборе, производить настройки и изменять

Пользователь может с помощью сетевого соединения получить доступ к прибору. Во вкладке «Камера» настраиваются права для доступа к отдельным камерам (через сеть или локально).

Локальный поиск лога; Локальная конфигурация; Продвинутые операции;

выключение/перезагрузка. Конфигурация

Права на управление камерой: Удаленное Отображение; Лок. операции вручную; Удал. операции вручную; Локальное воспроизведение;

воспроизведение/загрузка; Локальное управление PTZ; Удаленное управление PTZ; Локальный экспорт видео.

Предупреждение Измените основные настройки Пользователя (имя, пароль, профиль, MAC-адрес), щелкнув по символу «Редактировать» или по вкладке «Изменить пароль».Конфигурация

В меню «Камера» выберите обрабатываемый канал

Выбор обрабатываемого канала камеры

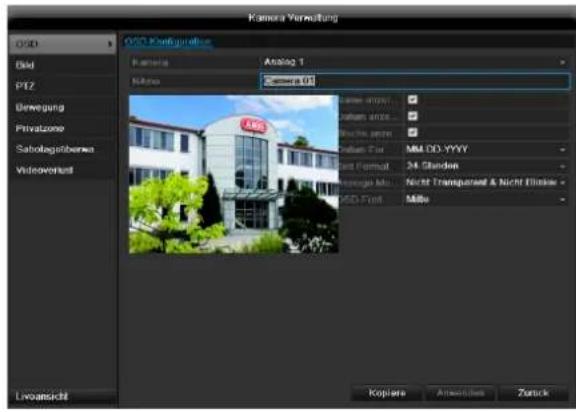

Присвоение имени камеры Отобразить имя Активировать/деактивировать отображение имени камеры в режиме Отображение. Отразить дату Активировать/деактивировать отображение даты в режиме Отображения. Показать неделю Отображение календарной недели при поиске воспроизведения Формат даты Выбор типа отображения даты при поиске воспроизведения Формат времени Выбор типа отображения времени при поиске воспроизведения

Настройки для отображения названия камеры и даты

В пункте «Камера» выберите обрабатываемый канал

Откорректируйте в меню «Режим» изображение камеры с помощью установленных настроек или с помощью пользовательских настроек в соответствии с освещением. PTZ

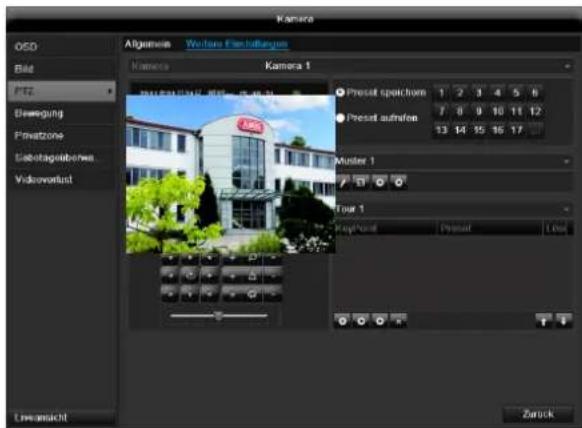

Сохранение и вызов предустановки

1. С помощью клавиш-стрелок камеры

установите желаемый фрагмент изображения и сохраните позицию, например, как предустановка 1.

2. Щелкните Вызвать для вызова сохраненной

предустановки 1. Установка и вызов патрулей

1. Создайте несколько предустановок, чтобы

использовать их для Патруля.

3. Щелкните по + для выбора Предустановки

4. Добавьте другие Предустановки для настройки

5. Щелкните по символу Воспроизведение для

начала Патруля.Конфигурация

В пункте «Камера» выберите обрабатываемый канал

Активировать канал Щелкнув по «Действие» появляется вкладка Активация канала (только при Детекторе движения):

Выберите один или несколько каналов, которые в случае Тревоги должны активировать Действие. Подтвердите настройки, щелкнув Применить и покиньте меню, нажав OK.

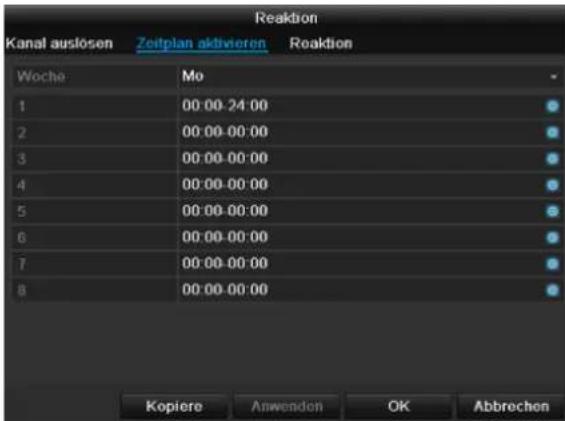

Выберите вкладку Расписание. Установите в какое время настроенные в вкладке Действиедействия должны быть активированы.

1. Выберите день и установите расписание.

Максимально можно установить 8 временных сеток, каждая с 00:00 – до 00:00; временные отрезки в отдельных временных сетках не должны пересекаться.

2. Выберите в Копировать, должна ли настройка

применяться ко всем дням недели и настройкам

3. Подтвердите настройки, щелкнув Применить и

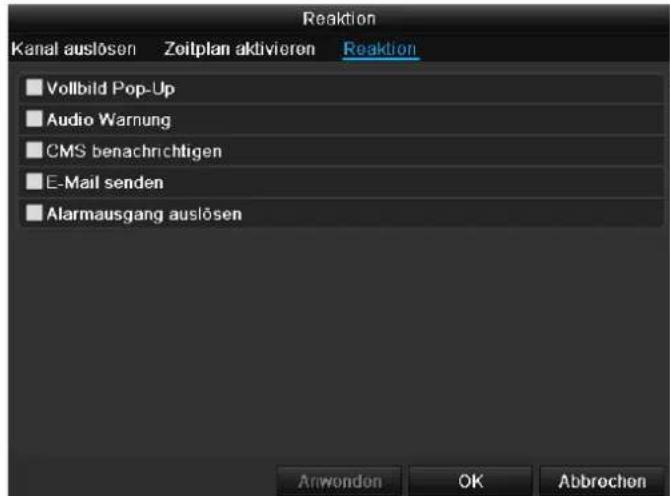

Выберите вкладку Действие. Здесь можно настроить поведение регистратора в случае определенного события (например, при детекторе движения), установив соответствующий

Для записи с помощью детектора движения настройте расписание в Записи(см. стр. 53).Конфигурация

Вывод изображения на

Изображение камеры отражается в режиме отображения полноэкранно. Аудио предупреждение Прибор подает повторный

Посылает сигнал тревоги на ПК с помощью программного обеспечения центра управления ABUS. Программа должна быть запущена и регистратор находиться в режиме наблюдения. Отправить Email Email отправляется на специальный еmail-адрес. Активизация тревожного выхода См. настройки сигналов

Подтвердите настройки, щелкнув Применить и покиньте меню, нажав OK. Личная зона В пункте меню «Камера» выберите обрабатываемый канал камеры. Установите галочку на Активировать личную зону.

1. С помощью мышки выделите до четырех

областей личной зоны.

2. Выберите в Копировать применить ли настройку

3. Подтвердите настройки нажатием Применить и

выйдите из меню нажатием OK. Контроль саботажа В пункте меню «Камера» выберите обрабатываемый канал камеры. Установите галочку на Активировать контроль

Выберите вкладку Расписание. Установите в какое время настроенные в вкладке Действиедействия должны быть активированы.

1. Выберите день и установите расписание.

Максимально можно установить 8 временных сеток, каждая с 00:00 – до 00:00; временные отрезки в отдельных временных сетках не должны пересекаться.

2. Выберите в Копировать, должна ли настройка

применяться ко всем дням недели и настройкам

3. Подтвердите настройки, щелкнув Применить и

Выберите вкладку Действие. Здесь можно настроить поведение регистратора в случае определенного события (например, при детекторе движения), установив соответствующий флажок.Конфигурация

Вывод изображения на

Изображение камеры отражается в режиме отображения полноэкранно. Аудио предупреждение Прибор подает повторный

Посылает сигнал тревоги на ПК с помощью программного обеспечения центра управления ABUS. Программа должна быть запущена и регистратор находиться в режиме наблюдения. Отправить Email Email отправляется на специальный еmail-адрес. Активизация тревожного выхода См. настройки сигналов

Подтвердите настройки, щелкнув Применить и покиньте меню, нажав OK.Конфигурация

Потеря видео В пункте «Камера» выберите обрабатываемый канал

Выберите вкладку Расписание. Установите в какое время настроенные в вкладке Действиедействия должны быть активированы.

1. Выберите день и установите расписание.

Максимально можно установить 8 временных сеток, каждая с 00:00 – до 00:00; временные отрезки в отдельных временных сетках не должны пересекаться.

2. Выберите в Копировать, должна ли настройка

применяться ко всем дням недели и настройкам

3. Подтвердите настройки, щелкнув Применить и

Выберите вкладку Действие. Здесь можно настроить поведение регистратора в случае определенного события (например, при детекторе движения), установив соответствующий

Вывод изображения на

Изображение камеры отражается в режиме отображения полноэкранно. Аудио предупреждение Прибор подает повторный

Посылает сигнал тревоги на ПК с помощью программного обеспечения центра управления ABUS. Программа должна быть запущена и регистратор находиться в режиме наблюдения. Отправить Email Email отправляется на специальный еmail-адрес. Активизация тревожного выхода См. настройки сигналов

Подтвердите настройки, щелкнув Применить и покиньте меню, нажав OK.Конфигурация

Откройте главное меню и щелкните по записи.

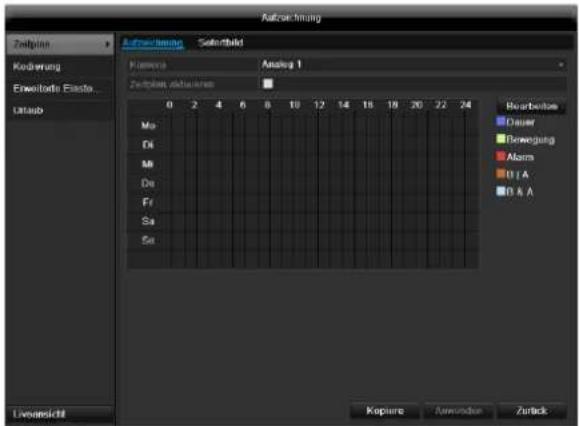

С помощью расписания настраивается время записи или «Активатор» (тип записи) для камер.

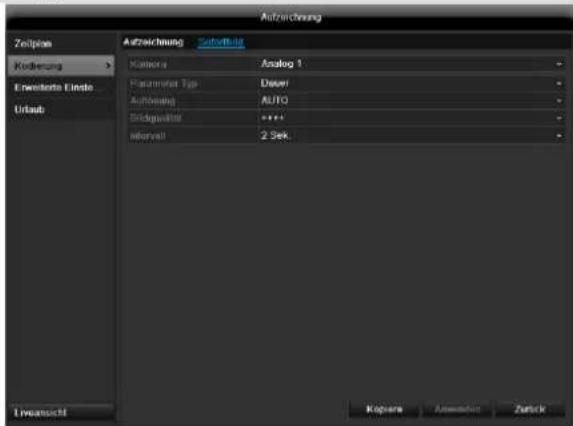

Так как настройки для вкладок Запись и Захват не отличаются, они приводятся один раз.

В OSD слева на право представлены часы соответствующего дня (сверху вниз). Справа от отображения находится цветная легенда, т.е. в настроенном расписании временные периоды записи отображаются цветом в зависимости от «Активатора» или типа записи. Цветной символ

Длительность: Период времени

Распознавание движения

Движение или сигнал тревоги

Движение и сигнал тревоги

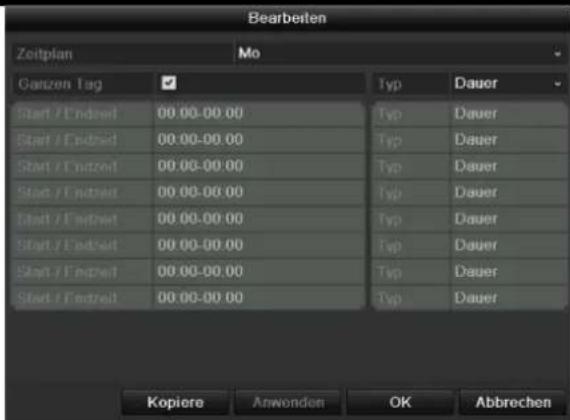

Выберите камеру и щелкните флажок Активировать расписание. Щелкните Редактировать для установления вида и длительности расписания.

1. Уточните в раскрывающемся меню «Расписание»

2. Активируйте/ деактивируйте «Целый день». Если

Целый день активирован, то ввод определенных временных промежутков невозможен. Настройка относится к полному дню.

3. Если Вы хотите установить временные настройки,

деактивируйте «Целый день».

4. Установите в раскрывающемся меню «Тип» вид

5. Максимально во временной настройке можно

установить 8 временных сеток, каждая с 00:00 – до 00:00; временные отрезки в отдельных временных сетках не должны пересекаться.

С помощью поля «Продолжительнсоть» можно установить временные окна, в которых производится запись. Другие «Активаторы» как детектор движения и/ или тревога активируют запись только при их

С помощью Копировать можно перенять данную настройку для других дней и всей недели. Завершите ваши настройки в экране Запись, нажав Применить и затем OK.

Пример применения Запись должна производиться с 11:00 - 07:00 часов. Для этого должны быть установлены 2 временные зоны:

2. 00:00 - 07:00Конфигурация

Кодирование Запись TAB С помощью временного графика настраивается время записи или «Включение» (тип записи) для

В этом подменю вам доступны следующие возможности настройки:

Настраиваемая камера

кодирования Настраиваемый поток

Предустановленный поток

Битовая скорость передачи данных Выбор переменной или постоянной битовой скорости передачи данных Качество видео Различные уровни качества +++: среднее качество ++++++: высокое качество Частота смены

Настройки частоты смены кадров для потока Режим макс. частоты смены

Выбор режима для настроек битовой скорости передачи

Пользов. (512 – 3072) Макс. битовая скорость передачи данных (Кбс) Настройки максимальной битовой скорости передачи

Рекомендованный макс. диапазон битовой скорости передачи данных Рекомендованная битовая скорость передачи данных в зависимости от выбранного разрешения, частоты смены кадров и пр. Время работы до Время в секундах, в течение которого идет запись до сигнализации Время работы Время в секундах, в течение

которого идет запись после сигнализации Максимальное время (дни) Настройка максимального срока хранения записанных данных. Запись аудио Запись аудио Активировать режим 960 Активировано: Доступна запись с WD1.

Подтвердите настройки нажатием Применить и выйдите из меню нажатием OK. Вкладка Захват TAB Можно настраивать следующие параметры:

Настраиваемая камера

Предустановленный поток видео

передачи данных Выбор переменной или постоянной битовой скорости передачи данных Качество видео Различные уровни качества +++: среднее качество ++++++: высокое качество Частота смены

Настройки частоты смены кадров для потока Режим макс. частоты смены

Общие положения, Пользов. (512 – 3072) Макс. битовая скорость передачи данных (Кбс) Отображение макс. битовой скорости передачи данных Рекомендованный макс. диапазон битовой скорости передачи данных 1344~2240 (Кбс) Подтвердите настройки нажатием Применить и выйдите из меню нажатием Назад.Конфигурация

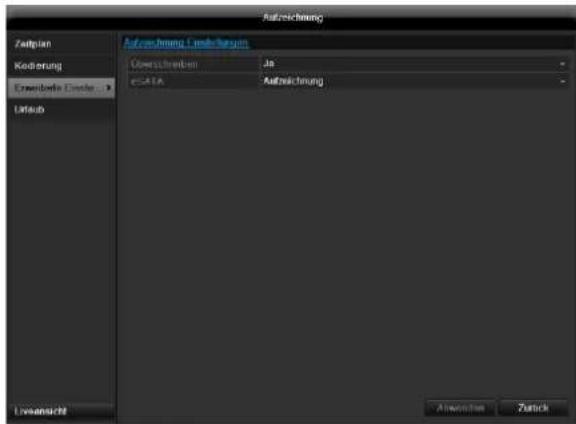

Дополнительные установки

Установите на каком жестком диске должны быть произведена перезапись более поздних записей. Меню «Отпуск» В подменю могут быть установлены 32 различных варианта настройки видеозаписи на время отпуска или праздников. Для установки данных настроек щелкните по символу Редактировать.

Подтвердите Ваши настройки, нажав Применить и OK.

Ввод названия отпуска или праздника вручную. Активировано: Активация, деактивация отдельного отпуска

по дате / неделе / месяцу Время начала Выбор даты начала, времени

Время окончания Выбор даты окончания, времени окончания391 HDD Жесткие диски

Устройство может работать с 2,5-дюймовым жестким диском SATA. Прежде чем Вы начнете производить запись с помощью прибора, должен быть установлен каждый из встроенных жестких дисков. Только тогда прибор распознает жесткий диск и его

Предупреждение При установке жесткого диска все данные будут стерты! Заранее выполните резервное сохранение

Установка жесткого диска

1. Изолируйте прибор от электросети и откройте

2. Соблюдайте предписания по отводящим

электростатическим зарядам при обращении с электрическими приборами. Убедитесь, что они

3. Не открывайте корпус в помещениях с ковровым

покрытием или электростатически заряженными покрытиями.

4. Избегайте телесного контакта со всеми частями

Предупреждение Если у Вас возникли вопросы к указаниям инструкции или данной информации недостаточно, обратитесь к Вашему специалисту по установке и монтажу.

5. Установите жесткий диск и обеспечьте

надежность соединения.

6. Снова установите корпус и подключите сетевое

питание устройства. Выберите меню «HDD» для установления настроек управления жестким диском. Параметры управления жестким

Отображает внутренний номер

Объем жесткого диска в ГБ.

Отражает актуальный статус жесткого диска:

Только чтение: защита от стирания данных; Чтение и запись: чтение и

Локально: Жесткий диск прибора NFS: Сетевой жесткий диск Избегайте, по возможности, сохранения данных на сетевой жесткий диск по причине появления возможных проблем совместимости. Дост. память Примерно показывает свободное место для записей

Удаление данных с жесткого

1. Выберите жесткий диск, установив флажок.

2. Запустите процесс, щелкнув Иниц.

3. Подтвердите запрос безопасности с помощью

4. Строка статуса отражает прогресс установки.

5. По окончании процесса появится распознанный

Если жесткий диск не отображается, проверьте соединение.392 Настройка жестких дисков камер Щелкните подменю «Расширенные настройки». Режим: Память

Выбор обрабатываемого канала камеры Пользовательская память для видео Размер одного файла с

Объем HDD (ГБ) Объем жесткого диска в ГБ Макс. объем (ГБ)

Задайте максимальный размер записи на жестком диске для каждой камеры.

1. Нажмите Копировать и укажите, следует ли

применять настройку для всех камер.

2. Подтвердите настройки нажатием Применить и

выйдите из меню нажатием OK.

3. Нажмите Применить и подтвердите перезапуск в

следующем окне нажатием OK. S.M.A.R.T Выберите подменю S.M.A.R.T. В этом подменю вы можете проверить свой жесткий диск на наличие ошибок. HDD Выбор обрабатываемого жесткого диска

автопроверки Отображает состояние текущей автопроверки.

самопроверки Выберите тип самопроверки. Краткий тест/расширенный тест/тест передачи S.M.A.R.T Нажмите иконку для запуска автопроверки Температура (°C) Индикация температуры жесткого диска

Индикация дней работы жесткого

Отображение состояния

Полный анализ Отображение состояния анализа Подтвердите настройки нажатием Применить и выйдите из меню нажатием OK.

Если установлен только один жесткий диск, и он получает статус «Только для чтения», устройство не может вести запись!

Проверка состояния жесткого диска Состояние жесткого диска можно проверить в меню Техобслуживание. В лог-файлах сохраняется информация SMART (Self-Monitoring, Analysis and Re- porting Technology). Для этого откройте лог-файл и выполните поиск информации/S.M.A.R.T. Жесткий диск. Настройка сигналов предупреждения жесткого диска Здесь можно задавать сигналы предупреждения жесткого диска, которые будут сообщать об ошибках жесткого диска. Для этого откройте пункт Техобслуживание в меню настроек.393 Запись паники

Нажмите кнопку REC или перейдите в главное меню на Запись паники, чтобы запустить запись изображения/видео вручную. Выберите подменю записи.

Выбор настроек для всех

Нажмите Off или On для изменения настроек. On (горит зеленым) Запись по временному

On (горит желтым): Запись вручную Off (горит красным): Запись не идет Длительность Нажмите на этот символ для активации непрерывной записи для всех каналов на

Нажмите «Да» для подтверждения выбора. Распознавание

Нажмите символ для активации распознавания движения для всех каналов на весь день. Нажмите «Да» для подтверждения выбора.394 Воспроизведение Выберите в главном меню Настройки и затем Воспроизведение для поиска видеозаписей по событию или ярлыку или для просмотра сохраненных изображений. Продолжительность Следующие настройки могут быть выбраны: Все / A1-A4 Настраиваемая камера

Продолжительность, детектор движения, тревога или детектор движения или/ и тревога, запись вручную, все записи

Заблокированный, разблокированный,

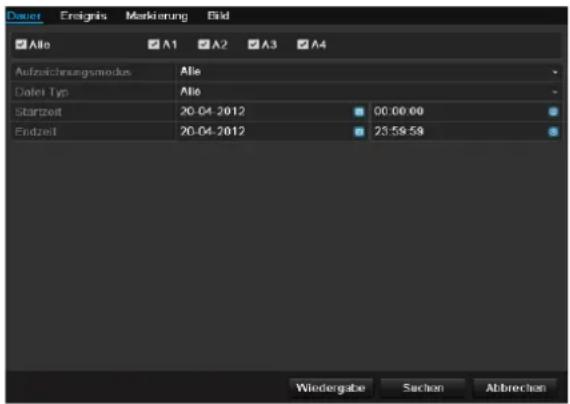

Введите дату и время. Щелкните Поиск для поиска записей по произведенным настройкам. Результаты будут отражены. Выберите запись, щелкнув по строке и затем по символу Воспроизведения.

В режиме Воспроизведения Вы можете в любое время вернуться в Поиск событий, щелкнув правой кнопкой мыши и выбрав «Поиск видео».auswählen.

Подменю «Ярлык» и «Изображение» практически идентичны с выше описанным меню, поэтому не указываются отдельно. В подменю «Ярлык» поиск проводится не по виду Записи, а по названию или ключевому слову названия ярлыка.

Щелкните по вкладке «Событие». Показывается список со всеми типами событий. Выберите в ‚Тип события‘, необходимо ли после записи выполнять поиск движений (‚Распознавание движения‘). С помощью активации поля выберите одну или несколько камер. Щелкните Поиск. В появившемся списке выберите одну или несколько записей событий. Нажмите Подробности для получения более подробной информации о записях.Резерв. Копия

Резерв. Копия Продолжительность

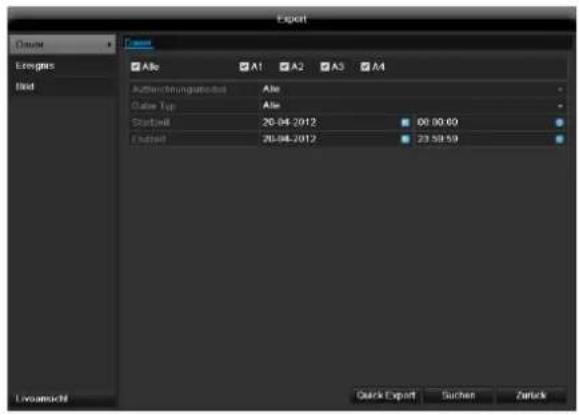

Функция резервной копии сохраняет важные записи на подключенных внешних носителях,

Носителях USB USB жестких дисках устройств для записи DVD и т.д. С помощью «Экспорт» производится экспорт всех записей выбранного периода времени. При этом необходимо учесть, что макс. можно экспортировать 24 часа записи.

1. Введите параметры.

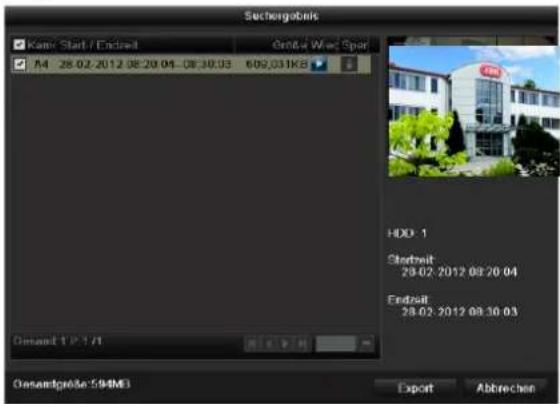

2. Щелкните Поиск для начала поиска. Выйдет окно

результатов поиска. Отображается размер файла отдельной записи и общий размер всех найденных записей. Щелкнув по символу «Воспроизведение» вы можете просмотреть соответствующую запись. Для блокировки или разблокировки файла щелкните по символу «Блокировать».

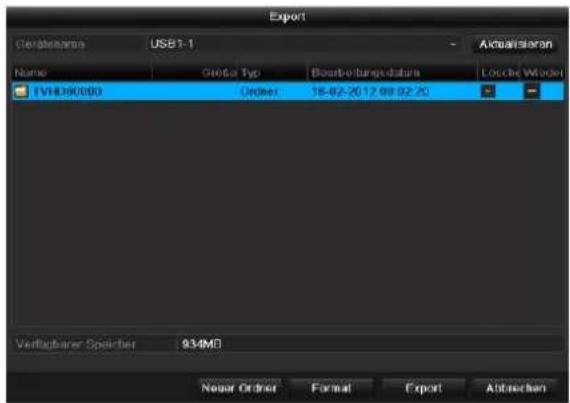

3. Щелкните Export, чтобы попасть в экран

1. Выберите в раскрывающемся меню

подключенный носитель, на который необходимо произвести сохранение данных.

2. Если носитель не отражается, щелкните

Актуализировать. Если носитель не отражается, отсоедините носитель от устройства и подключите его снова. Прочтите также инструкции производителя.

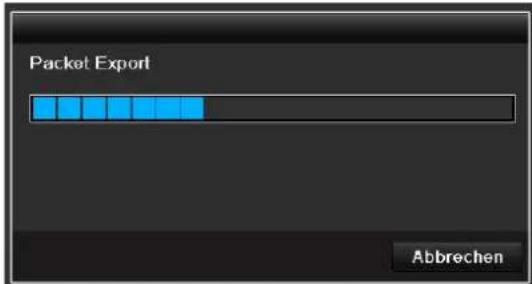

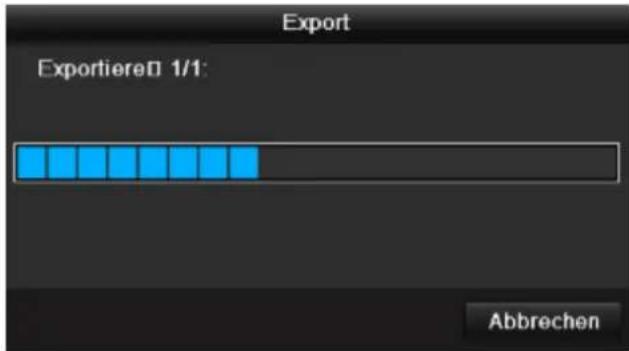

3. Щелкните Запуск для начала экспорта.

Отобразится процент прогресса.

После успешного резервного копирования можно выбрать данные на носителе и воспроизвести с помощью плеера (совместно копируется при резервном копировании). Таким образом, возможна проверка качества экспорта.Резерв. Копия

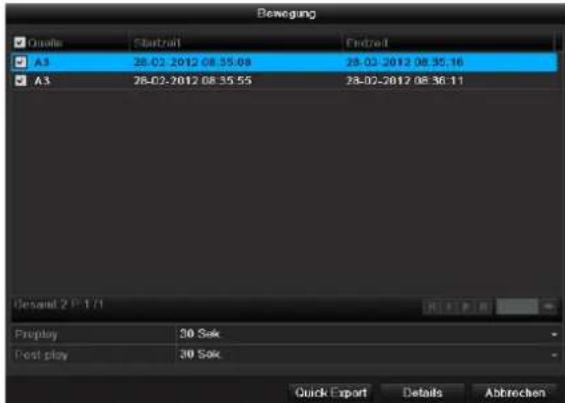

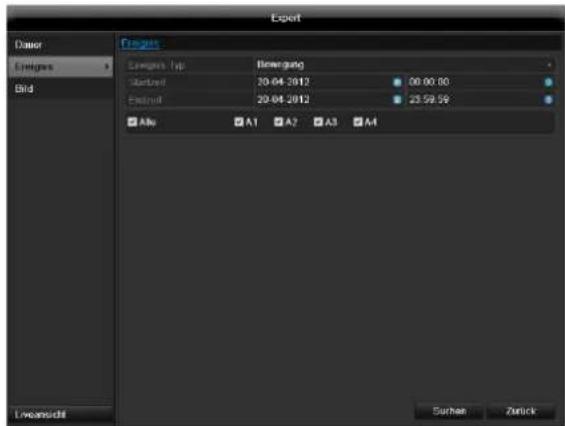

Событие (тип события «тревожный

Установите период времени для проведения поиска записей с помощью полей выбора «Время начала» и «Время окончания». Выберите Камеру, активировав, деактивировав флажок, и щелкните Поиск. Для обоих типов событий после подтверждения Поиска-появляется следующее окно: Выберите экспортируемые файлы, активировав или деактивировав флажок. В «Предвоспр.» или «Поствоспр.» Вы можете настроить время Предтревоги или Посттревоги. Вы можете установить продолжительность экспортируемого видео. Щелкните Детали чтобы просмотреть выбранное видео. Для более подробной информации об окне Детали см. Продолжительность (стр. 44).

Предвоспр. Записи /Предтревожные записи могут быть только просмотрены в случае сделанной до Тревоги записи.

Подменю «Продолжительность» и «Изображение» идентичны и поэтому не приводятся здесь отдельно.Техническое обслуживание

Техническое обслуживание

Меню служит для техобслуживания прибора и должно использоваться опытным Пользователем.

Информация о приборе (номер серии, статус встроенного программного обеспечения и т.д.)

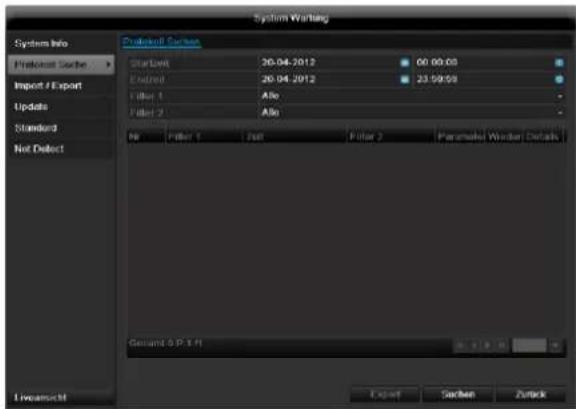

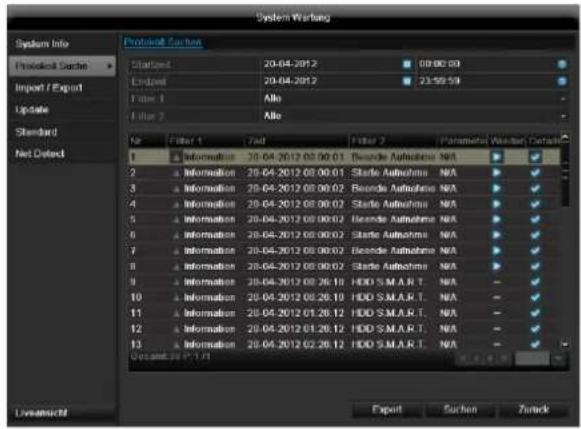

В протоколе Поиск (=лог- файл) может производиться поиск записей или информации по определенным критериям, например, Тревога, Исключение, Обслуживание или Информация (S.M.A.R.T.- статус жесткого диска).

Экспортировать/ импортировать настройки

Произвести обновление встроенного обеспечения

Перезагрузка системы

Отображение скорости приема, передачи регистратора Сведения о системе

В меню информации отражены технические данные прибора и информация о различных настройках камеры, записи и т.д. Это эффективно при запросе Поддержки.

Поиск «событий» может осуществляться по следующим главным типам/ событиям/ параметрам:

ИнформацияТехническое обслуживание

запуск/остановка Запуск/остановка контроля саботажа Предупреждение

Потеря видеосигнала Нелегальная регистрация HDD полон Ошибка HDD Конфликт IP Отсоединено от сети Исключение записи

входной/выходной сигнал видео Переполнение буфера рекордера

Питание Вкл Локально: Не запланированное

Выключение, перезапуск, вход,

Информация о HDD HDD S.M.A.R.T. Запуск записи Завершение записи Удалить запись с истекшим сроком

1. Выберите событие, которое Вы хотите найти во

Вход , и выберите субпараметры.

2. Введите дату и время во времени начала и

окончания, щелкнув Поиск.

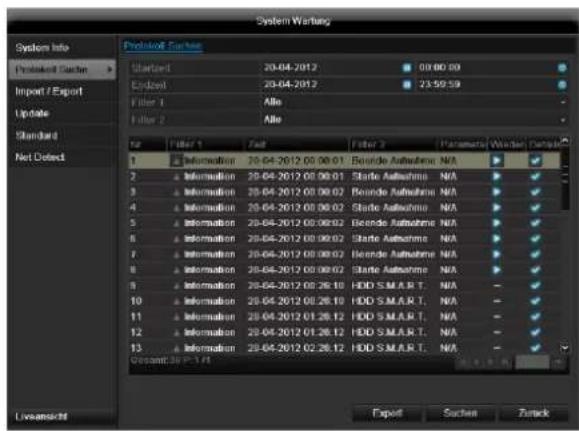

3. Результат будет отражен:

Смена сторон происходит с помощью панели

Для пролистывания вперед или назад нажмите (3) или (2). Для перехода к первой или последней станице нажмите (4) или (1). Чтобы найти определенную стр.,введите ее номер в поле (5) и подтвердите, щелкнув (6). Щелкните по символу «Детали», чтобы узнать более подробную информацию. Щелкните символу «Воспроизведение»,чтобы начать запись при событии. Щелкните экспорт экспорт, для резервного сохранения файла регистрации на USB. Импорт/ экспорт

Данные конфигурации содержат все настройки прибора, производимые после пуска в эксплуатацию. Эти данные могут быть сохранены на носитель USB. С их помощью идентично можно конфигурировать другой прибор.Техническое обслуживание

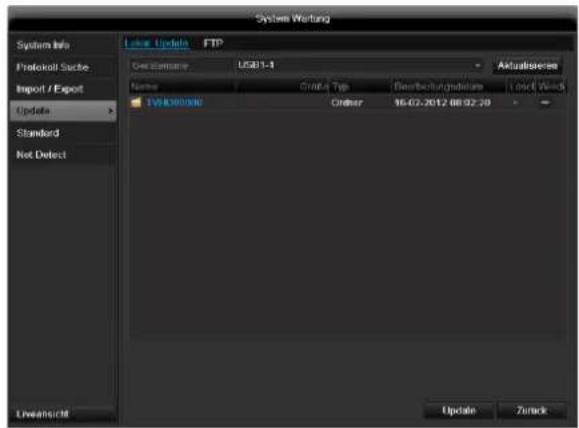

Обновление приборов может производиться с помощью USB-средства через сеть FTP. Скопируйте файл обновления с расширением*.cap на USB-флешку в главный список. Подключите USB-флешку к USB-разъему на

1. Выберите USB-разъем, щелкнув при

необходимости Актуализировать.

2. Выберите файл обновления, щелкнув

3. Подождите пока прибор не произведет

4. Проверьте состояние встроенного программного

обеспечения в меню техобслуживание под Информацией. Произвести восстановление системы

При данном процессе настройки прибора изменяются на заводские (Восстановление).

Предупреждение Все настройки, которые Вы установили с момента пуска в эксплуатацию (камеры, настройки записи, PTZ, тревога и т.д.) будут

Предотвратите потерю данных, сохранив настройки. По окончании предустановки Вы можете снова считать их.

Здесь отображается информация о сетевом движении и интерфейсе.Техническое обслуживание

Вкладка сетевая нагрузка Количество полученных и принятых данных отражается графически. В поле под графиком в зависимости от сетевых настроек отражается состояние и информация об одном, двух сетевых разъемах. Вкладка Распознание сети

В «Задержка сети» Вы можете («пропинговать») проверить соединение с другим прибором, например компьютером. Введите сетевой адрес проверяемого прибора (например 192.168.0.25) и нажмите

Информация о двух параметрах отображается:

запаздывание Время, необходимое для ответа

Отражает процент потерянных

При высоком проценте потерь пакета рекомендовано повторить проверку «Задержки

При высоком проценте потерь пакетов проверьте сеть на ненадлежащую установку кабеля или повреждения электросети. Чем выше процент потери пакета, тем хуже соединение между проверяемым прибором и регистратором. В «Экспорте сетевого модуля» Вы можете экспортировать настройки отдельных подключений или -в зависимости от настройки- подключения.

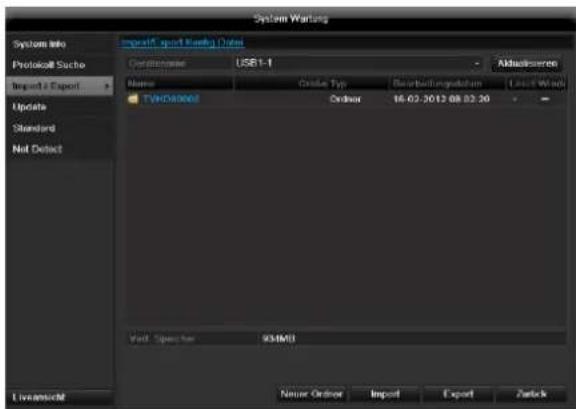

1. Выберите в «Имя прибора» носитель данных, на

который должны быть сохранены настройки.

2. Щелкните Экспорт.

При исчезновении отражения прогресса при успешной установке появится окно с указанием: Закройте, нажав OK. Щелкните по статусу, чтобы отобразить состояние соединений LAN (подключенные/ не подключенные). Щелкните по сети, чтобы изменить сетевые настройки (см. стр. 43). Вкладка Статистика сетевых ресурсов В данной вкладке отражается используемые сетевые ресурсы устройства. Щелкнув по Актуализировать можно обновить данные.Техническое обслуживание

Выберите функцию «Блокировать» для блокировки меню управления. Выберите функцию «Выключить» для выключения устройства. Выберите функцию «Перезагрузка» для проведения процесса перезагрузки (выключение и повторное включение).Устранение неисправностей

Устранение неисправностей Перед вызовом Сервисной службы прочтите следующие указания по определению возможной причины неисправности. Неисправность

Отсутствует электропитание. Не подключен сетевой кабель Более плотно подключите кабель к

Сетевой выключатель находится в положении «Выкл». Переставьте сетевой выключатель в положение «Вкл». Штекерная розетка не проводит электричество. Подключите, при необходимости, другой прибор к штекерной розетке. Отсутствует изображение. Экран не подключен для получения видеосигнала. Выберите правильный режим получения видеосигнала пока на регистраторе не появится изображение. Видео-кабель подключен неплотно. Плотно подключите видео-кабель. Подключенный монитор выключен. Включите монитор.

Аудио-кабель подключен неплотно. Плотно подключите аудио-кабель. Подключенные с помощью аудио-кабеля приборы не включены. Включиите соединенные с помощью данного кабеля приборы. Аудио-кабель поврежден. Замените кабель. Жесткий диск не работает. Соединительные кабели подключены

Плотно подключите кабели. Жесткий диск поврежден или не совместим с системой. Замените жесткий диск на рекомендованный жесткий диск. USB-разъем не работает. Поддержка устройства не обеспечивается. Подключить корректный носитель с портом USB 2.0. Используется USB-разветвитель. Не подключайте USB носитель напрямую. Сетевой доступ невозможен. Слабое подключение сетевого кабеля. Вставьте сетевой кабель. Ошибка настроек сети (DHCP, IP-адрес и т.д.). Проверьте или исправьте конфигурацию сети, см. стр. 41. Не работает пульт управления. Батареи вставлены неправильно (+, –) или разрядились. Произведите замену батарей на новые. Для управления прибором с помощью пульта установите их с помощью датчика пульта управления на приборе. Пульт управления удален от регистратора. Используйте пульт управления на расстоянии 7 метров. Между пультом управления и видеорегистратором находится препятствие, Удалите препятствие. Слишком сильная яркость или мешает свет люминесцентных трубок? Уменьшите яркость света люминесцентных трубок. Запись невозможна. Жесткий диск (HDD) отсутствует или не установлен. Установите и настройте жесткий диск. Внезапное выключение

Температура внутри прибора слишком

Очистите прибор или удалите все мешающие вентиляции предметы.

Очистка устройства и уход

Пробор не требует техобслуживания. Оберегайте устройство от попадания в него пыли, грязи и влаги.Технические характеристики

Технические характеристики Возможно наличие технических изменений и ошибок. Цифровой рекордер ABUS TVVR41200 TVVR41210 TVVR41220

Выходы камеры Брейкаут-кабель для выходов видеосигнала Выходы монитора Монитор: 1 x BNC (1.0 V p-p, 75 Ω), 1 x VGA, 1 x HDMI Рабочий режим Triplex

(непосредственное отображение) BNC: PAL: 704 x 576, NTSC: 704 x 480 VGA: 1080P: 1920*1080/60 Гц, 1280*1024/60 Гц, 720P: 1280*720/60 Гц，1024*768/60 Гц HDMI: 1080P: 1920*1080/60 Гц, 1280*1024/60 Гц, 720P: 1280*720/60 Гц，1024*768/60 Гц Разрешение @ Частота смены кадров на камеру (запись)

100 кадров/сек 200 кадров/сек 400 кадров/сек Уровни сжатия

Память для записи после сигнализации 0–30 сек. / 5–900 сек. Носитель памяти 1 x 3,5“ SATA HDD 2 x 3,5“ SATA HDD Архивация данных 2 x USB 2.0

1 / 2 / 4 1 / 2 / 4 / 6 / 8 / 9 1 / 2 / 4 / 6 / 8 / 9 / 16 Режимы записи Вручную, по времени, распознавание движения, тревога, детектор движения и тревога, детектор движения или тревога Режимы поиска По событию, дата и время Вход сигнала тревоги

Relaisausgang 1 (Нагрузка: 12 В пост. тока / 1 A) 4 (Нагрузка: 12 В пост. тока / 1 A) Уровни пользователя 2 (макс. 31 пользователь) Сетевое подключение 1 x RJ45 10 / 100 / 1000 Мбс Одновременный сетевой

128 соединений камеры Сетевые функции Непосредственное отображение, воспроизведение, экспорт данных DDNS

Подача сигнала Звуковой предупреждающий сигнал, сигнал OSD, эл. Почта, CMS

USB-мышь Программное обеспечение Программное обеспечение ABUS CMS Языки OSD Немецкий, английский, французский, голландский, датский, Шведский польский, русский Напряжение питания 12 В пост. тока, 3,3 A, 50~60 Гц 12 В пост. тока, 5,0 A, 50~60

Потребляемая мощность <10 Вт (без жесткого диска) <15 Вт (без жесткого диска) <20 Вт (без жесткого диска) Температура эксплуатации -10 °C ~ + 55 °C Габариты (ШxДxВ) 440 x 45 x 275 мм

≤ 4,0 кг без жесткого диска Сертификаты

Объем памяти жесткого диска (HDD) Необходимый объем памяти для записи и видеонаблюдения зависит как от физического объема памяти используемого жесткого диска, так и от настроенного разрешения и битовой скорости записи.Технические характеристики

Обзор вариантов подключения Выберите в нижеприведенной таблице возможные комбинации. Галочка означает возможно, крест - несовместимо. BNC

Ссылка на директиву ЕС по утилизации старого электрического и электронного оборудования. В связи с охраной окружающей среды прибор по окончании срока его службы может быть утилизован отдельно от бытовых отходов. Утилизация может осуществляться через официальные пункты приема в Вашей стране. Соблюдайте местные предписания по утилизации материалов.

Произведите утилизацию устройства согласно директиве 2002/96/ЕС - WEEE (Waste Electrical and Electronic Equipment) по утилизации отходов электрического и электронного оборудования. Если у Вас возникли вопросы, обратитесь в местные органы управления. Более подробную информацию о пунктах приема старого оборудования Вы получите в местных органах управления, местных утилизирующих компаниях или у вашего

Ссылка на директиву ЕС RoHS Прибор соответствует директиве RoHS. Соблюдение директивы ЕС RoHS означает, что продукт или деталь содержит вещества, доля концентрации которых в гомогенных материалах не превышает максимально допустимый уровень. Иначе, данное вещество исключено из директивы RoHS. a) 0,1 % свинца (в зависимости от веса), b) ртуть, c) шестивалентный хром, d) полибромированный бифенил и полибромированный дифениловый эфир, e) 0,01 % кадмия (в зависимости от веса).Глоссарий

Используемые термины 1080P: HDTV-видеосигнал с 1080 пикселами и прогрессивным просмотром. 16:9 Киноориентированное соотношение сторон широкоэкранного дисплея. Диагональ изображения Указание размера дисплея: расстояние между левым нижним и правым верхним углом - в дюймах или сантиметрах.

Программа для просмотра веб-сайтов в сети

CIF «Common Intermediate Format». Изначально предназначался для перевода формата PAL в NTSC стандарт. CIF соответствует видео- разрешению 352 x 288 пикселей, 2 CIF 704 x 288 пикселей, 4 CIF 704 x 576 пикселей. CINCH Распространенный тип аналоговых аудио и видеосигналов FBAS. DDNS Динамический DNS Сетевой сервис, содержащий IP-адреса клиентов в базе данных и производящий их обновление. DHCP «Dynamic Host Configuration Protocol» - протокол динамической настройки узла Сетевой протокол, позволяющий автоматически интегрировать устройства (клиенты) в существующие сети. При этом сервер DHCP (например Интренет- роутер) автоматически присваивает IP-адреса, маску сети, шлюз, сервер DNS или сервер WINS. Со стороны клиента необходима активация автоматического получения IP-адреса.

Домены служат для идентификации интернет-сайтов (например, www.abus-sc.de). Дуальный поток Дуальный поток - название процесса передачи видео. Происходит запись в высоком разрешении и передача в более низком разрешении (например через сеть). NVR Цифровой видеорегистратор - прибор для записи различных видео и аудио-источников (аналоговый, цифровой). Данные компримируются для записи и сохраняются, например, на жесткий диск.

Полный цветной телевизионный сигнал (ПЦТС). Простой вариант видеосигналов, также называемый композитным сигналом. Качество изображения относительно низкое. H.264 (MPEG-4 AVC); стандарт для высокой компрессии видеосигналов. Используется также для дисков Blu- Ray или систем видеоконференцсвязи. HDD «Hard Disk Drive» - жесткий диск (накопитель на магнитных дисках). Цифровое запоминающее устройство компьютеров и сетевых видеорегистраторов.

Единица измерения количества информации для носителей информации (HDD, USB, SD/MMC-карт). HDVR Гибридный видеорегистратор, видеорегистратор для записи с помощью аналоговых и сетевых камер. http «Hypertext Transfer Protokoll» протокол передачи гипертекста. Процесс передачи данных через сети. Применяется в основном для просмотра сайтов в Интернет-

Чересстрочная развертка Метод телевизионной развертки. IP-Адрес Адрес в компьютерной сети. Основан на Internet Protocol (IP), который присваивает сетевым устройствам определенные адреса и, таким образом, делает их доступными.Глоссарий

JPEG Процесс компрессии для фотографий с малыми потерями. Большинство цифровых камер сохраняют фотографии в формате JPEG. MPEG Сокращение для Moving Picture Experts Group. Международный стандарт для компрессии цифровой, видео и аудио информации. На некоторых DVD компримированны и записаны цифровые аудиосигналы данного формата. NTP «Network Time Protocol» Процесс синхронизации часов через Интернет-сети. А также SNTP (Simple Network Time Protokoll), представляющий более упрощенную форму. NTSC Стандартная система цветного телевидения в США. Имеет некоторые отличия от европейской системы PAL. Кадр NTSC состоит всего из 525 строк, 480 из которых видимые. В секунду отражаются 60 изображений стереопары. По сравнению с PAL система в большей степени подвержена цветовому

PAL «Phase Alternating Line» – европейская система цветного телевидения; использует 576 видимых строк, вместе с используемыми для сигналов управления строками составляет кадр из 625 строк. В секунду отражаются 50 изображений стереопары. Положение по фазе сигнала изображения сменяется от строки к строке.

Термин для описания внутренней стороны плоского дисплея (ЖК- или плазменные панели).

Персональный компьютер может использоваться в качестве места дистанционного запроса с помощью совместно поставляемого программного обеспечения либо с помощью браузера.

«Picture Element» – элемент изображения. Элемент изображения, обозначает наименьшую единицу цифровой передачи изображений или

PIP «Picture in Picture» Сокращение для функции «Изображения в изображении», благодаря которой на экране одновременно появляются два источника сигналов. Второй источник сигнала накладывается на первый. PPPoE «PPP over Ethernet» (Point-toPoint-Protokoll) Процесс передачи данных через сеть, используется для установления соединения с выбранными соединениями, которые например используются при ADSL-подключении. Прогрессивная развертка Отображение изображения, при котором происходит последовательное отображение всех строк кадра в противовес чересстрочной развертке. PTZ «Pan-Tilt-Zoom» Панорамирование, наклон, увеличение для моторизированных камер. RTSP «Real Time Streaming Protocol, RTSP» Сетевой протокол для управления постоянной передачей потока или программами через IP- базированные сети. SNMP «Simple Network Management Protocol» Сетевой протокол, который регулирует сообщение между наблюдаемыми устройствами и центром наблюдения. С соответствующим программным обеспечением может использоваться для наблюдения за статусом видеорегистрации. USB «Universal Serial Bus» Серийное соединение шин с разъемом, например с носителями данных, во время текущей эксплуатации. Макс. используемый объем данных у USB 2.0: прим. 320 Мбит/с (прим. 40 MB/с). VGA «Video Graphics Array». В области компьютерных технологи обычный интерфейс для аналоговых сигналов - в основном для сигналов RGB.

Единица измерения диагонали экрана. Один дюйм соответствует 2,54 см. Наиболее важные типичные размеры дисплеев: 26 дюймов (66 cм), 32 дюйма (81 cм), 37 дюймов (94 cм), 42 дюйма (106 cм), 50 дюймов (127 cм), 65 дюймов (165 cм).О внутреннем жестком диске

О внутреннем жестком диске Внутренний жесткий диск (HDD) чувствителен к изменениям. Производите управления устройством в соответствии со следующими инструкциями во избежание ошибки жесткого диска. Важные записи должны быть сохранены на внешних носителях во избежание неожиданной потери данных.

Не передвигайте прибор во время эксплуатации. Влага внутри прибора может конденсироваться и приводить к нарушению функций жесткого диска. Запрещается вытаскивать штекер из сети или прекращать подачу электропитания через предохранитель. Не передвигайте прибор непосредственно после его выключения. Для передвижения прибора выполните следующие шаги:

1. После отображения сообщения Выкл.

(дисплей устройства) подождите 2 минуты.

В результате сбоя питания в время эксплуатации устройства могут быть утеряны данные на жестком диске. Используйте ИБП! Жесткий диск очень чувствителен. Ненадлежащее использование или неподходящая среда для эксплуатации жесткого диска на протяжении нескольких лет могут повредить его. Признаками этого является неожиданная остановка воспроизведения и видимый на изображении эффект мозаики. Признаков дефекта жесткого диска при данных обстоятельствах

При дефекте воспроизведение записей невозможно. В данном случае необходимо заменить жесткий диск.ABUS 4/8/16-канальный аналогово- цифровой видеорегистратор
