GEBRUIKSAANWIJZING TVVR41210 ABUS

Gebruikershandleiding

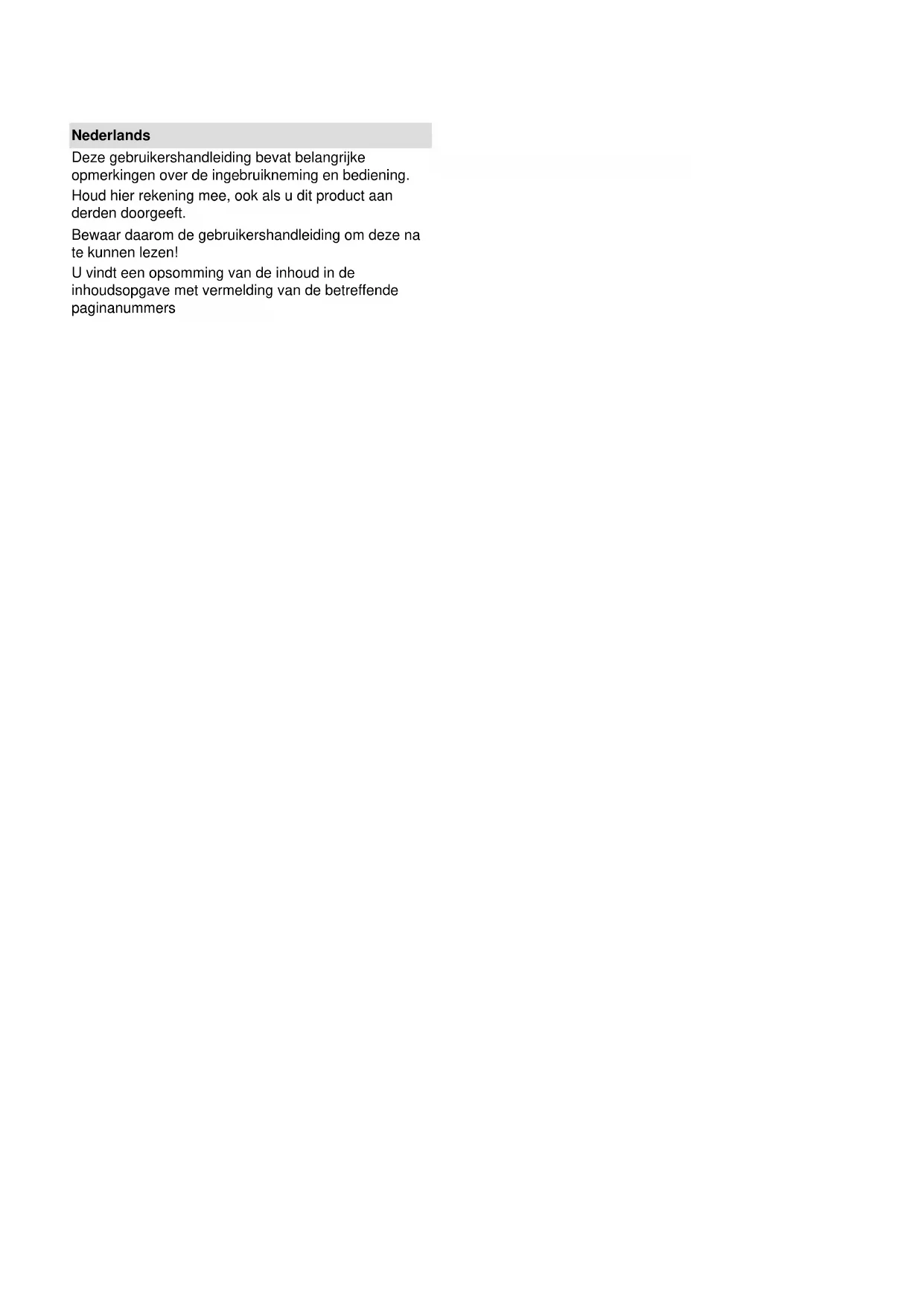

Version 1.0Nederlands Deze gebruikershandleiding bevat belangrijke opmerkingen over de ingebruikneming en bediening. Houd hier rekening mee, ook als u dit product aan derden doorgeeft. Bewaar daarom de gebruikershandleiding om deze na te kunnen lezen! U vindt een opsomming van de inhoud in de inhoudsopgave met vermelding van de betreffende paginanummersOverzicht

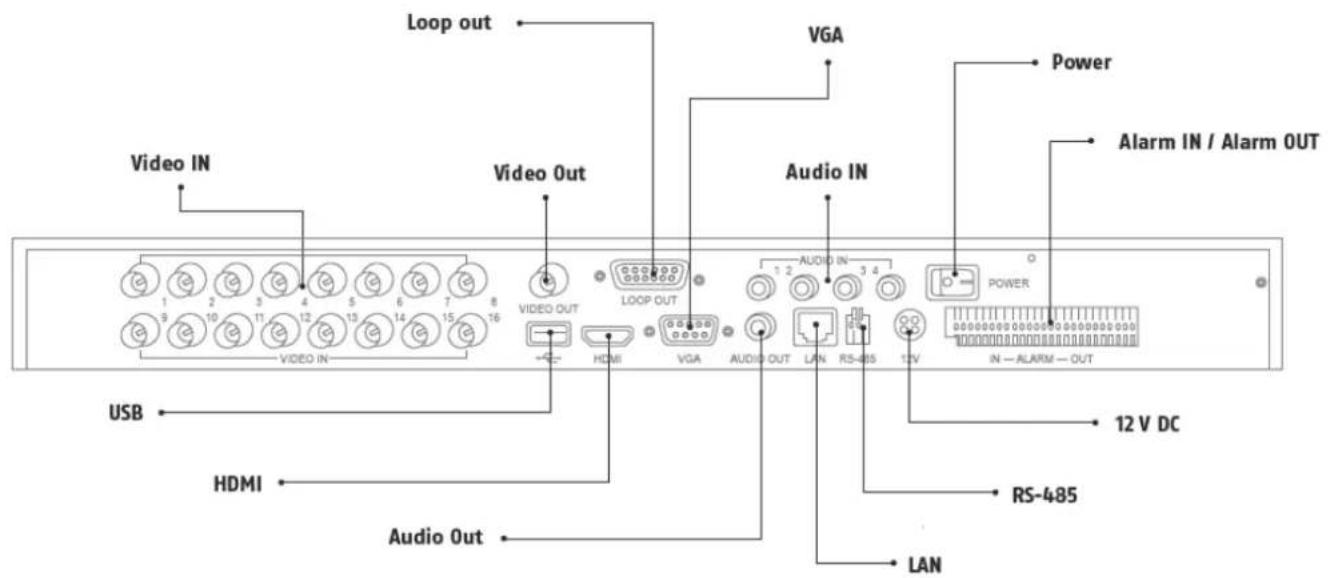

Overzicht Achterkant

Opmerking De afbeeldingen voor TVVR41200 en TVVR41210 zijn vergelijkbaar.

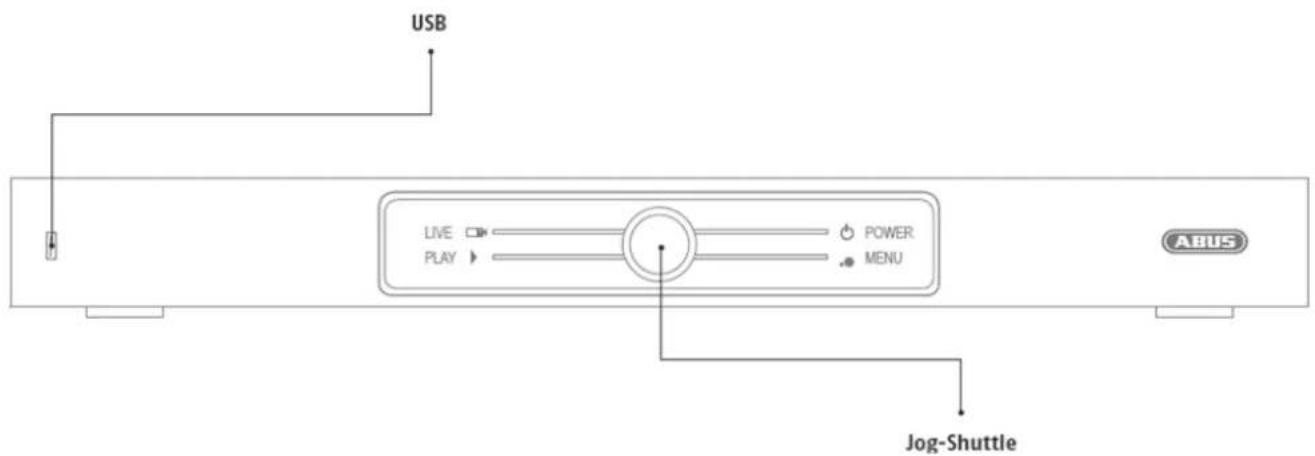

VoorzijdeBediening van het systeem

Bediening van het systeem Algemeen U kunt de recorder op de volgende manieren bedienen: USB-muis Aansluitingen aan de achterkant

Opmerking Neem het overzicht op p. 119 in acht.

Benaming Functie VIDEO IN: BNC-ingang voor analoge camera’s VIDEO OUT: Spot-uitgang LOOP OUT: Elke camera-ingang wordt hier doorverbonden weer uitgegeven VGA: monitoraansluiting VGA (9 pins), videouitgangssignaal AUDIO IN: cinch ingangen POWER ON/OFF: aan/uit-schakelaar van het apparaat ALARM IN / OUT: max. 16 alarmingangen, max. 4 relaisuitgangen 12 V DC 12 V DC stroomaansluiting RS-485 aansluiting voor PTZ camera’s LAN RJ45-aansluiting voor een netwerkverbinding AUDIO OUT: audiouitgang cinch (gesynchroniseerd) HDMI HDMI monitor aansluiting USB Aansluiting voor USB-apparaten USB Aansluiting voor USB-apparaten JOG-SHUTTLE Selectie van de bedrijfsmodusInhoud

Bediening met de muis

Opmerking De verdere beschrijving in deze handleiding gebeurt met de muis. Dit apparaat is geschikt voor bediening met een USB-muis. Sluit de muis aan op de USB- aansluiting.

Toets Functie Links Enkele klik: Selectie in het menu, activering van een invoerveld resp. een TAB, weergave van het Quick Set-menu Dubbele klik: Overschakelen van de beeldschermweergave, enkelbeeld/meerdere beelden tijdens live weergave en afspelen Klikken en slepen: Instellen van privé-maskers resp. zones Rechts Enkele klik: Pop-up menu oproepen Terugkeer naar het vorige menu Blader- wiel Tijdens live weergave: Vorige/volgende camera weergevenInhoud

Korte handleiding Voordat u begint moeten de volgende voorbereidingen worden getroffen:

1. Neem de algemene opmerkingen,

veiligheidsinstructies en de uitleg over het opstellen en aansluiten in acht, zie pag. Fehler! Textmarke nicht definiert..

2. Controleer of de inhoud van de verpakking volledig

3. Plaats de batterijen in de afstandsbediening.

Opmerking Neem de uitleg in de aparte korte handleiding in acht. Installeren van de harde schijf

Waarschuwing Schakel de recorder uit en koppel de netspanning los. Let op de vereiste aardaansluiting om statische ontladingen te voorkomen.

1. Installeer één of meerdere harde schijven, zie aparte

2. Maak eerst de verbinding met het moederbord (klei-

4. Controleer of de stekkers goed vast zitten.

Opmerking Neem bij het leggen van de kabels de minimale buigstraal in acht! Kabels niet knikken!

1. Verbind alle netwerkcamera’s met het netwerk

2. Sluit de sensoren aan op de alarmingangen.

3. Sluit de monitor aan op de HDMI/VGA of en HDMI

4. Sluit de muis aan op de USB-aansluiting.

5. Sluit de netspanning aan.

6. Schakel de recorder in met de netschakelaar

POWER op de achterzijde.

Opmerking Neem de uitleg in de aparte korte handleiding in acht. Voer de verschillende stappen van de "Installatie- assistent" uit, zie pag. 141. Na elkaar worden de volgende instellingen geconfigureerd. Taal voor de gebruikersinterface kiezen Aanmaken van de beheerder Algemene instellingen (datum, tijd, ...) Harde schijf beheer (initialiseren etc.) Opname-instellingen Netwerkinstellingen

Opmerking Achteraf wijzigen van de datum resp. de tijd kan leiden tot verlies van gegevens! Neem het menu-overzicht op pag. 135 en de opmerkingen en uitleg over de basisbediening van het systeem op pag. 149 in acht. Neem de uitleg in acht over: Live weergave Pag. 134 Weergave Pag. 135 Gegevensexport Pag. 144 Fouten opsporen Pag. 162Belangrijke veiligheidsinstructies

Belangrijke veiligheidsinstructies Verklaring van de symbolen De volgende symbolen worden gebruikt in de handleiding resp. op de recorder:

Waar- schuwing Waarschuwing voor letselgevaar of gevaar voor de gezondheid.

Waar- schuwing Waarschuwing voor letselgevaar of gevaar voor de gezondheid door elektrische spanning.

Belangrijk Veiligheidsinformatie over mogelijke schade aan de re- corder of de accessoires.

Opmerking Verwijzing naar belangrijke informatie.

In de tekst worden de volgende verwijzingen gebruikt:

Betekenis 1.… 2.… Instructie voor handelingen die in een vaste volgorde moeten worden uitgevoerd.

Opsomming zonder vaste volgorde in de tekst resp. waarschuwing. Gebruik volgens voorschrift Gebruik dit apparaat uitsluitend voor de toepassing waarvoor het is gebouwd resp. ontworpen. Elke andere toepassing wordt gezien als niet volgens voorschrift! Dit apparaat mag uitsluitend worden gebuikt voor de volgende toepassing(en): Deze 4-kanaals / 8-kanaals / 16-kanaals analoog di- gitale recorder dient in combinatie met aangesloten videosignaalbronnen (analoge camera's) en videouitvoerapparaten (CRT- of TFT-monitoren) voor de bewaking van objecten.

Opmerking De opslag van gegevens is onderworpen aan landelijke wetgeving met betrekking tot de bescherming van persoonsgegevens. Wijs uw klanten tijdens de installatie op het bestaan van deze wettelijke richtlijnen.

Algemeen Lees voor het eerste gebruik s.v.p. de volgende instructies nauwkeurig door en neem alle waarschuwingen in acht, zelfs als u vertrouwd bent met de omgang met elektronische apparatuur.

Waarschuwing Bij schade die is ontstaan doordat deze gebruikershandleiding niet in acht is genomen, vervalt het recht op garantie. Wij kunnen niet aansprakelijk worden gesteld voor gevolgschade!

Waarschuwing Voor schade aan eigendommen of persoonlijk letsel, voor zover veroorzaakt door onkundig gebruik of het niet in acht nemen van de veiligheidsinstructies, kunnen wij niet aansprakelijk worden gesteld. In dergelijke gevallen vervalt het recht op garantie! Bewaar deze handleiding zorgvuldig om eventueel later te kunnen raadplegen. Wanneer u dit apparaat verkoopt of aan derden doorgeeft, dient u deze handleiding mee te geven. Dit apparaat is gefabriceerd volgens internationaal geldende veiligheidsvoorschriften. Voedingsspanning Gebruik dit apparaat uitsluitend met een spanningsvoorziening die overeenkomt met hetgeen op het typeplaatje is vermeld. Wanneer u niet zeker weet, welke elektriciteitsvoor- ziening in uw geval beschikbaar is kunt u contact opnemen met uw energieleverancier.

Waarschuwing Voorkom gegevensverlies! Gebruik dit apparaat altijd in combinatie met een ononderbroken elektriciteitsvoorziening (UPS) met een beveiliging tegen overspanning. Koppel de recorder los van de elektriciteitsvoor- ziening bij onderhouds- of reparatiewerkzaamheden. De aan-/uitschakelaar koppelt de recorder niet volledig los van het elektriciteitsnet. Om de recorder volledig los te koppelen van het elektriciteitsnet moet de stekker uit het stopcontact worden genomen. De recorder moet daarom zodanig worden opgesteld dat het stopcontact altijd bereikbaar is zodat de stekker in geval van nood di- rect uit het stopcontact kan worden genomen/ Om brandgevaar te vermijden, moet de stekker uit het stopcontact worden genomen wanneer de recor- der gedurende langere tijd niet wordt gebruikt. Bij Symbool Woord BetekenisBelangrijke veiligheidsinstructies

storm en/of onweer waarbij gevaar bestaat voor blikseminslag, moet de recorder altijd van het elektriciteitsnet worden losgekoppeld of moet de re- corder op een UPS worden aangesloten.

Waarschuwing Open de recorder nooit zelf! Er bestaat gevaar voor een elektrische schok! Wanneer het nodig mocht zijn om de recorder te openen, neem dan s.v.p. contact op met deskundig personeel of een professionele installateur. Het inbouwen van een harde schijf mag uitsluitend worden uitgevoerd door vakkundig geschoold personeel of uw installateur.

Waarschuwing Wijzigingen aan de recorder leiden tot verlies van garantie, wanneer deze wijzigingen niet worden uitgevoerd door vakkundig personeel. Wij adviseren om het inbouwen van een harde schijf te laten uitvoeren door een professioneel in- stallateur. Bij onjuiste inbouw van de harde schijf vervalt de garantie! Overbelasting/overspanning Voorkom overbelasting van stopcontacten, verlengkabels en adapters. Dit kan leiden tot brand of een elektrische schok. Om beschadiging door overspanning (bv. bij onweer) te voorkomen, wordt geadviseerd om gebruik te maken van een overspanningsbeveiliging. Kabels Pak alle kabels uitsluitend vast aan de stekker(s) en trek niet aan de kabels zelf. Pak de netkabel nooit vast met natte handen. Hierdoor kan kortsluiting ontstaan en bestaat gevaar voor een elektrische schok. Plaats de recorder zelf, meubelstukken of andere zware voorwerpen niet op de kabels en let er op dat de kabels niet worden geknikt, in het bijzonder bij de stekker en de aansluitingen. Leg nooit een knoop in de kabel en bindt de kabel nooit vast aan andere kabels. Alle kabels moeten zodanig worden gelegd dat er niemand op kan gaan staan of op enige wijze wordt gehinderd. Een beschadigde kabel kan brand of een elektrische schok veroorzaken. Controleer de netkabel regelmatig. Breng geen wijzigingen aan in de netkabel of de stekker. Gebruik geen adapters of verlengkabels die niet voldoen aan de geldende veiligheidsvoorschriften en breng geen wijzigingen aan in de elektriciteitskabels. Plaatsing/werkomgeving Plaats de recorder op een vaste, vlakke ondergrond en plaats geen zware voorwerpen op de recorder. De recorder is niet ontworpen voor gebruik in omgevingen met een hoge temperatuur of luchtvochtigheid (bv. badkamers) of omgevingen met een hoge stofbelasting. Bedrijfstemperatuur en luchtvochtigheid: -10 °C tot 55 °C, max. 85 % relatieve luchtvochtigheid. De recorder mag uitsluitend worden gebruikt in een gematigd klimaat. Let er op dat er altijd voldoende ventilatie is gewaarborgd (plaats de recorder niet in een kast, op een dik tapijt, op een bed of op een plaats waar de ventilatieopeningen worden afgesloten en laat minimaal 10 cm ruimte rondom); er geen directe warmtebronnen bv. verwarmingen directe invloed hebben op de recorder; er geen direct zonlicht of sterk kunstlicht op de recor- der valt; de recorder niet in de directe nabijheid van magneti- sche velden (bv. luidsprekers) wordt opgesteld; er geen open vuur (bv. brandende kaarsen) op de re- corder worden gezet; contact met spat- en druipwater en agressieve vloeistoffen wordt voorkomen; de recorder niet wordt gebruikt in de directe omgeving van water, in het bijzonder mag de recor- der niet worden ondergedompeld (plaats geen met vloeistof gevulde voorwerpen, bv. vazen of drank op of naast de recorder); er geen vreemde voorwerpen kunnen binnendringen; de recorder niet wordt blootgesteld aan sterke temperatuurschommelingen omdat er dan luchtvochtigheid kan condenseren wat tot een elektri- sche kortsluiting kan leiden; de recorder niet wordt blootgesteld aan sterke vibraties en trillingen. Afstandsbediening Wanneer de afstandsbediening gedurende langere tijd niet wordt gebruikt, moeten alle batterijen worden verwijderd omdat deze kunnen gaan lekken en de afstandsbediening hierdoor beschadigd kan worden.Belangrijke veiligheidsinstructies

Onderhoud en reiniging Onderhoudswerkzaamheden zijn vereist wanneer de re- corder is beschadigd, bv. wanneer de stekker, de netkabel of de behuizing beschadigd zijn, vloeistoffen of voorwerpen in de recorder terecht zijn gekomen, wanneer de recorder is blootgesteld aan regen of vocht of wanneer de recorder niet correct werkt of is gevallen. Koppel de recorder tijdens onderhoudswerkzaamheden (bv. schoonmaken) los van het elektriciteitsnet! Wanneer u rookontwikkeling, ongebruikelijke geluiden of geuren vaststelt, dient u de recorder di- rect uit te schakelen en de stekker direct uit het stopcontact te nemen. In deze gevallen mag de re- corder niet verder worden gebruikt totdat deze door een deskundige is onderzocht. Laat alle onderhoudswerkzaamheden uitvoeren door een gekwalificeerde vakman. U mag de behuizing(en) van de recorder of de ac- cessoires nooit zelf openen. Bij geopende behuizing bestaat levensgevaar door een elektrische schok. De behuizing en de afstandsbediening kunnen met een vochtige doek worden schoongemaakt. Gebruik voor het schoonmaken geen oplosmiddelen, spiritus of verdunner etc. Deze kunnen het oppervlak van de behuizing beschadigen. Gebruik geen van de volgende substanties: zout water, insectenverdelger, chloor- of zuurhoudende oplosmiddelen (salmiak) schuurmiddel. Wrijf het oppervlak van de behuizing volledig droog met een katoenen doek.

Waarschuwing De recorder werkt met gevaarlijke spanningen en mag daarom uitsluitend worden geopend door geautoriseerd vakkundig personeel. Alle onderhouds- en servicewerkzaamheden moeten worden uitgevoerd door vakkundige servicebedrijven. Onvakkundige reparaties kunnen de gebruiker in levensgevaar brengen. Accessoires Sluit uitsluitend daarvoor bedoelde apparatuur aan anders kunnen er gevaarlijke situaties ontstaan of kan de recorder worden beschadigd.

Ingebruikname Voor de eerste ingebruikname moeten alle veiligheids- en bedieningsvoorschriften in acht wor- den genomen! Open de behuizing uitsluitend om een harde schijf in te bouwen.

Waarschuwing Controleer bij installatie in een bestaande videobewakingsinstallatie of alle apparatuur van de netspanning en het laagspanningscircuit is losgekoppeld!

Waarschuwing Voer bij twijfel de montage, installatie en bedrading niet zelf uit maar laat dit over aan een vakman. Onvakkundige werkzaamheden aan het elektriciteitsnet of de installatie in het huis, kunnen niet alleen voor uzelf, maar ook voor anderen gevaar opleveren. Breng de bekabeling altijd zodanig aan dat het elektriciteitsnet en het laagspanningscircuit altijd gescheiden verlopen en nergens met elkaar zijn verbonden of als gevolg van een defect verbonden kunnen worden. Kinderen Elektrische apparatuur mag niet in handen van kinderen terecht komen! Laat kinderen nooit zonder toezicht gebruik malen van elektrische apparatuur. Kinderen kunnen gevaarlijke situaties niet altijd correct beoordelen. Kleine onderdelen kunnen levensgevaarlijk zijn wanneer deze worden ingeslikt. Bewaar batterijen en accu’s altijd op een voor kinderen onbereikbare plaats. Wanneer een batterij of een accu wordt ingeslikt, moet direct medische hulp worden gezocht. Houd ook verpakkingsmaterialen uit de buurt van kinderen. Hierbij bestaat gevaar voor verstikking! Dit apparaat hoort niet in de handen van kinderen. Verende onderdelen kunnen bij onjuist gebruik weg- springen en letsel aan bv. de ogen van kinderen veroorzaken.Inleiding

Inleiding Geachte klant, hartelijk dank voor de aanschaf van dit product. Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen. De conformiteitsverklaring is verkrijgbaar bij: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing GERMANY Om deze status te behouden en gebruik zonder gevaar te garanderen, moet u als gebruiker deze handleiding in acht nemen! Lees de gebruiksaanwijzing vóór gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en veiligheid in acht! Alle genoemde bedrijfsnamen en productaanduidingen zijn handelsmerken van de resp. eigenaren. Alle rechten voorbehouden Wanneer u vragen heeft, kunt u contact opnemen met uw installateur of leverancier!

Uitsluiting van aansprakelijkheid Deze gebruiksaanwijzing is met de grootste zorg samengesteld. Wanneer u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achterzijde van deze handleiding hiervan op de hoogte te stellen. ABUS Security-Center GmbH aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich het recht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen. ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er wordt geen enkele ga- rantie gegeven voor de inhoud van dit document.

Algemene informatie Voor correct gebruik van dit apparaat moet u deze hand- leiding volledig doorlezen en bewaren om eventueel later te kunnen raadplegen. Deze handleiding bevat informatie over bediening en onderhoud van deze recorder. Neem in geval van reparatie contact op met een geautoriseerd servicebedrijf. Uitpakken Behandel de recorder tijdens het uitpakken zeer voorzichtig. Verpakkingen en verpakkingsmaterialen kunnen worden hergebruikt en moeten in principe ter recycling worden aangeboden. Wij adviseren: papier, karton en golfkarton resp. kunststofverpakkingsmaterialen in de daarvoor bestemde afvalcontainers te deponeren. Wanneer deze in uw omgeving niet aanwezig zijn, kunt u deze materialen met het huishoudelijk restafval afvoeren. Wanneer de verpakking is beschadigd, moet u als eerste de recorder controleren. Wanneer u beschadigingen aan de recorder vaststelt, moet u deze met de verpakking retourneren en contact opnemen met de fabrikant. Leveringsomvang ABUS 4-kanaals / 8-kanaals / 16-kanaals analoog di- gitale recorder Voeding 3x netkabel (DE, UK, AU) SATA-kabel en schroeven voor harde schijf(-ven) Houder en schroeven voor server-kast USB-muis Quickguide Handleiding CDInleiding

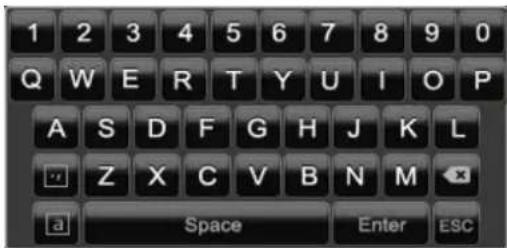

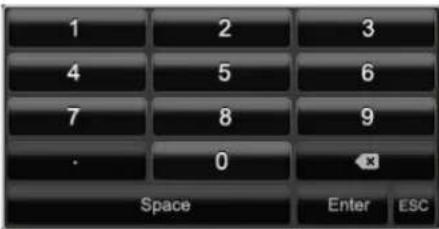

Beeldschermtoetsenbord Wanneer u met de muis op een invoerveld voor tekst klikt, verschijnt er een toetsenbord op het beeldscherm: Bij zuivere cijferinvoer verschijnt het volgende beeldschermtoetsenbord: De werking van de toetsen is identiek aan de werking van een "echt" toetsenbord. Om een teken in te voeren, plaatst u de cursor op het teken en klikt u met de linker muisknop. Om de invoer af te ronden, klikt u op Enter. Om het teken voor de cursor te wissen, klikt u op . Om heen en weer te schakelen tussen onder- en bovenkast, klikt u op de omkaderde a. De huidige instelling wordt boven het toetsenbord weergegeven. Om de invoer te annuleren of het invoerveld te verlaten, klikt u op ESC. Apparaat starten

Let op De recorder mag uitsluitend worden aangesloten op een netspanning die overeenkomt met hetgeen op het typeplaatje is vermeld. Maak voor de zekerheid gebruik van een ononderbroken stroomvoorziening (UPS). Als het apparaat wordt aangesloten op de stroomverzorging, start het automatisch.

1. Tijdens het opstarten voert de recorder een zelftest

2. Vervolgens verschijnt de installatie-assistent. Sluit

deze af om over te schakelen naar de live weergave.

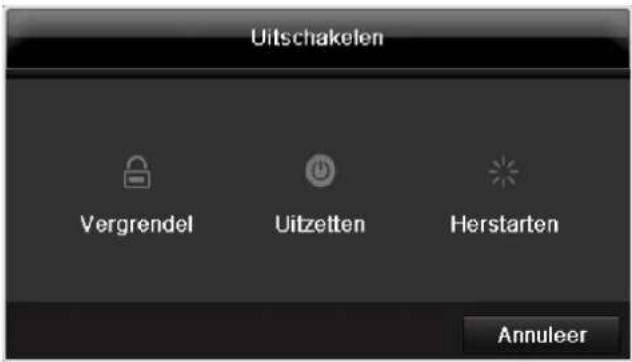

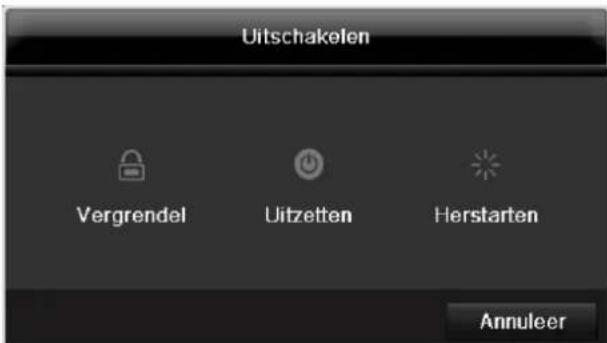

Apparaat uitschakelen, vergrendelen, opnieuw opstarten Klik in het hoofdmenu op "Afsluiten". Het volgende scherm verschijnt.

1. Om uit te schakelen kiest u de optie Uitschakelen

en bevestigt u de volgende vraag met Ja. De recor- der wordt uitgeschakeld. Druk tijdens het uitschakelen niet op een toets! Trek nu de stekker van de voeding los..

2. Om het systeem te vergrndelen, kiest u het linker

symbool Vergrendel. De gebruikersinterface is nu geblokkeerd. Om in het menu te komen is een wachtwoord nodig.

3. Kies het rechter symbool Herstarten om opnieuw op

te starten. De recorder wordt opnieuw opgestart. Inschakelen Sluit de voeding aan om het apparaat te starten.Statusindicatoren

Statusindicatoren Algemeen De volgende statusindicatoren geven informatie over de bedrijfstoestand: LED’s op de voorzijde Akoestische waarschuwingssignalen Icons (weergave-elementen) op de monitor.

Opmerking Neem de uitleg in de aparte korte handleiding in acht.

Weergaven op de monitor Het apparaat geeft datum en tijd aan, de cameranaam en of er een opname plaatsvindt. Continu opname: „blauwe R“ Bewegingsdetectieopname: „gele R”Hulpprogramma instellingen

Hulpprogramma instellingen Systeem configureren De installatie-assistent ondersteunt u bij het configureren van de nodige basisinstellingen van het systeem. Daarna is de digitale recorder ingesteld voor opname en bewaking.

Opmerking Alle gedetailleerde instellingen vindt u in het me- nu, zie overzicht op pagina 159. Na het eerste inschakelen verschijnt de taalkeuze:

1. Klik in het invoerveld en kies de gewenste taal uit de

lijst. Om verder te gaan klikt u op Volgende. De volgende vraag verschijnt: klik op Volgende om de assistent te starten.

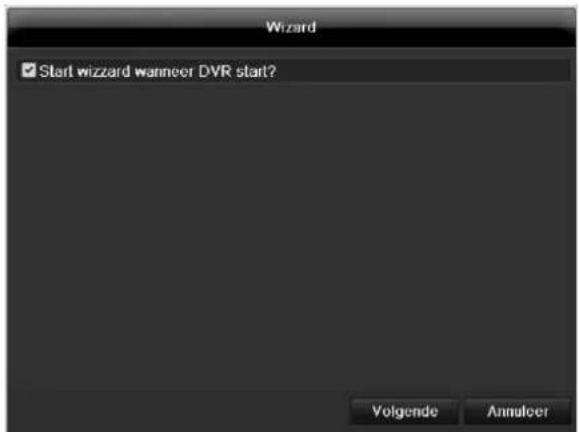

Opmerking Nadat het systeem is geconfigureerd, kunt u de checkbox aanvinken. Het vinkje wordt verwijderd en de assistent wordt vervolgens niet meer auto- matisch gestart.

Waarschuwing Noteer het wachtwoord van de beheerder. Het ingestelde wachtwoord is "1 2 3 4 5".

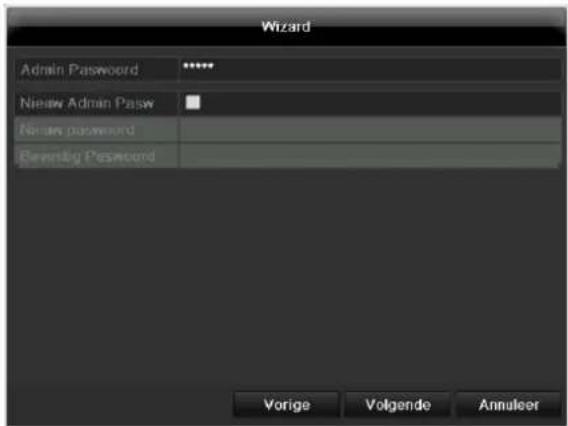

1. Klik in het invoerveld en voer het wachtwoord voor

2. Om een nieuw wachtwoord aan te maken, vinkt u de

checkbox voor Nieuw Admin Pasw aan.

3. Voer het nieuwe wachtwoord in en bevestig uw

invoer in het veld eronder.

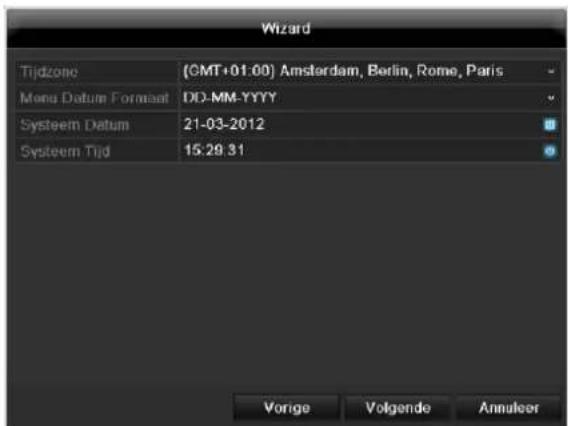

1. Voer de systeemtijd in bestaande uit datum en tijd.

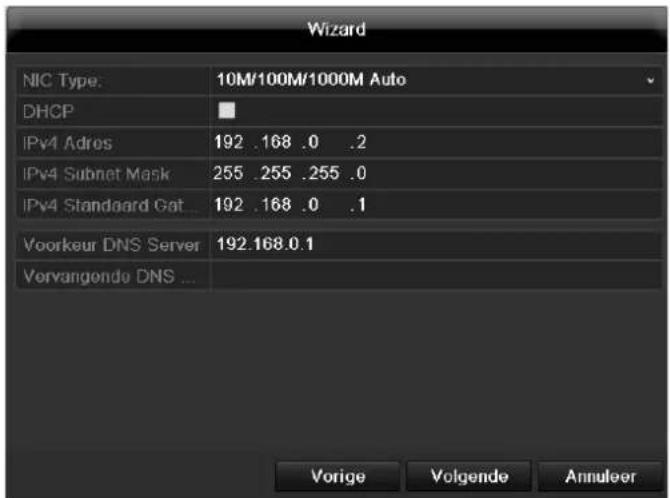

1. DHCP actief: wanneer op de netwerkrouter DHCP is

ingeschakeld, vinkt u de checkbox DHCP aan. Alle netwerkinstellingen worden dan automatisch geconfigureerd.

2. DHCP niet actief: voer de gegevens handmatig in

(IPv4-adres, IPv4 subnetmasker en de IPv4 standaard gateway = IPv4-adres van de router). Optioneel kunt u ook het adres van de DNS-server invoeren dat u voor het versturen van e-mails nodig heeft. Een typische adresinstelling zou er bijvoorbeeld als volgt uit kunnen zien: IPv4-adres: 192.168.0.50 IPv4 Subnetmasker: 255.255.255.0 IPv4 Standaard gateway: 192.168.0.1 Primaire DNS: 192.168.0.1 Harde schijf beheer

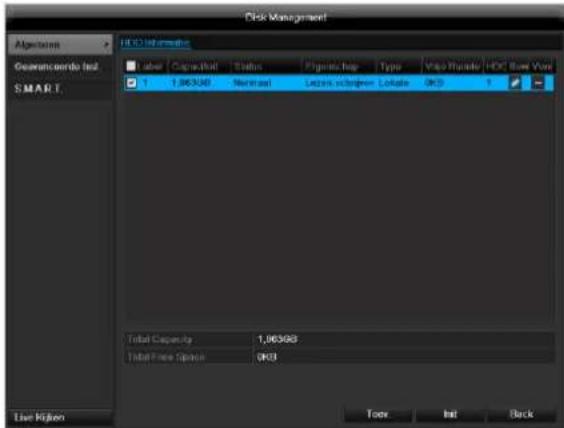

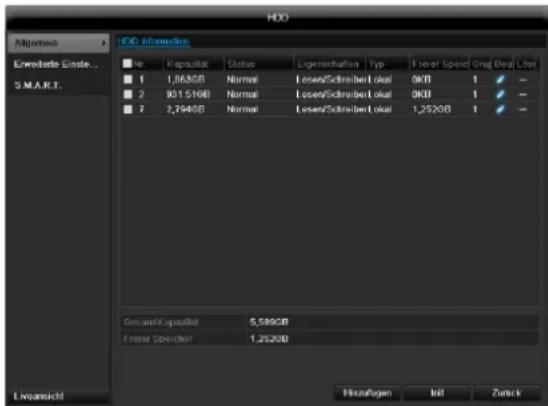

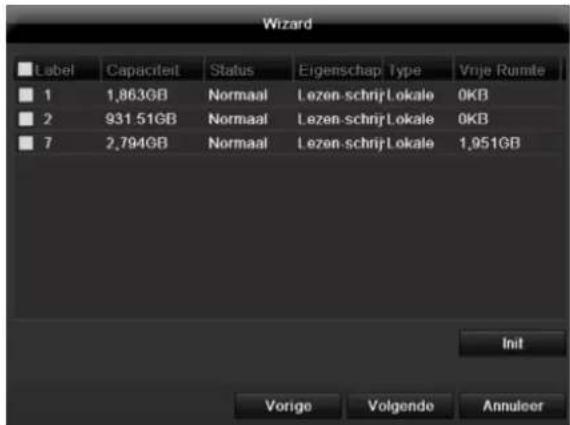

1. Om een nieuwe harde schijf in te stellen, activeert u

het keuzevakje met een linkermuisklik en klikt u vervolgens op Init.

Waarschuwing Alle gegevens op de harde schijf zullen worden gewist!

2. Bevestig de volgende vraag met OK. De harde schijf

wordt voor gebruik gereedgemaakt Het verloop wordt op de statusbalk weergegeven.

3. Sluit de invoer af met Volgende.

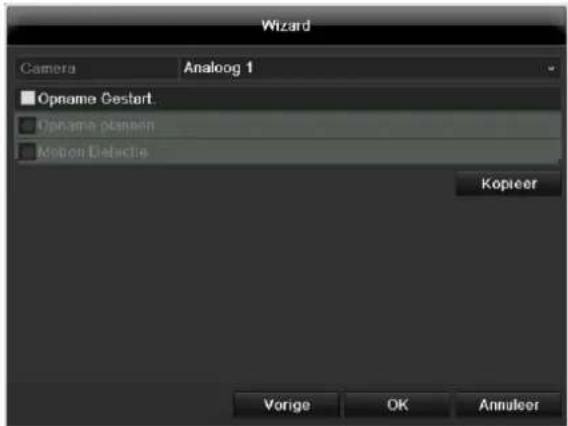

1. Selecteer bij „Camera” een camera waarmee u de

opname wilt starten.

2. Activeer het keuzevakje „Opname Gestart”.

3. Selecteer het opnametype. U kunt kiezen uit

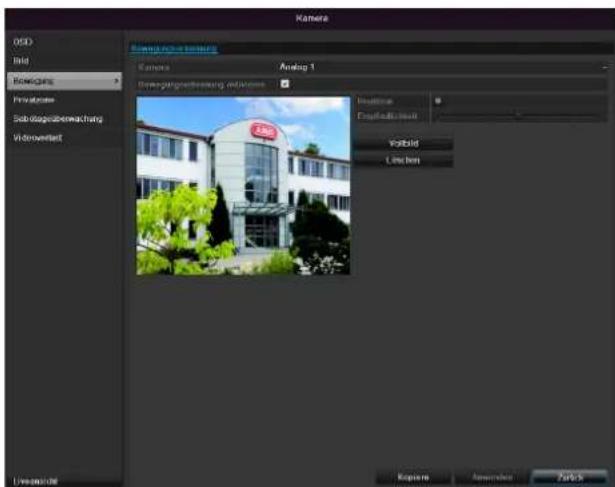

„Opname plannen” en „Motion Detectie”. Voor een bewegingsopname moet de camera-interne bewegingsdetectie geactiveerd worden.

4. Druk op Kopieer om de instelling voor andere

camera’s over te nemen. Selecteer hiervoor de camera’s die in het nieuwe venster verschijnen. Activeer het betreffende keuzevakje met een muisklik.

5. Sluit de instelling en de instellingshulp af met OK.

Opmerking Het apparaat dient bij toegang op afstand via het internet een vast netwerkadres te krijgen.Live weergave

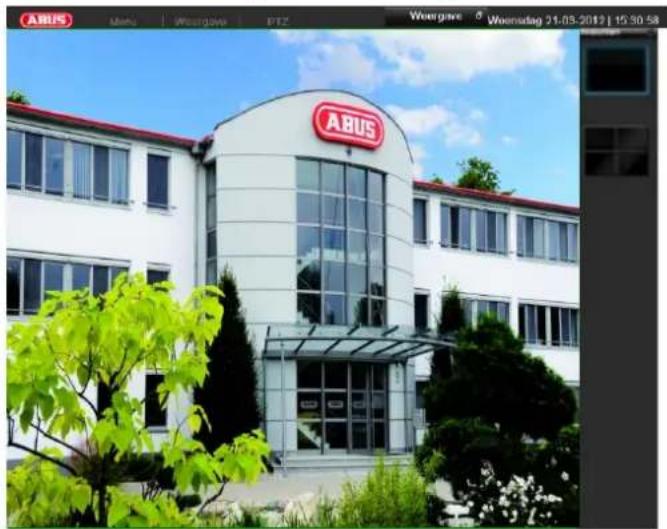

Live weergave Overzicht De live weergave wordt automatisch gestart wanneer het systeem wordt ingeschakeld. Door meerdere malen op de toets Menu te drukken, keert u eveneens terug in de live weergave. In de kopregel vindt u de volgende menu’s: Menu Weergave en PTZ. Aan de rechterkant vindt u het pop-up menu voor de weergave-opties. Rechts worden de datum en de tijd weergegeven. Klik voor het openen van het pop-up menu van het multi-aanzicht op het symbool. Klik op één van de symbolen om tussen de verschillende weergaven heen en weer te schakelen. In het hoofdscherm worden de signalen van de aangesloten camera’s weergegeven. Met een dubbele klik met de linker muisknop kunt u de resp. camera als volledig beeld weergeven of weer op de oorspronkelijke weergave terugzetten. Statussymbolen Afhankelijk van de bedrijfsstatus worden de volgende symbolen weergegeven. Symbool Betekenis

Geel: bewegingsopname Opname alleen bij bewegingsdetectie Blauw: opname Continu-opname

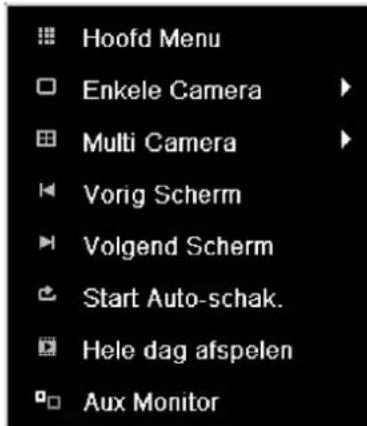

Pop-up menu bij bediening met de muis

Opmerking Druk op de rechter muisknop wanneer de cursor zich in een livebeeld bevindt. De volgende instellingen zijn mogelijk, de pijl naar rechts geeft aan dat er een submenu beschikbaar is.

Hoofd Menu Roept het hoofdmenu op Enkele Camera Volledig beeld van de gekozen camera Multi Camera Verschillende camera lay-outs Vorig Scherm Weergave van de vorige camera Volgend Scherm Volgende camera(s) weergeven Start Auto-schak. Start de sequentiële weergave Opname starten Start de bewegingsdetectie of het tijdschema voor de hele dag Quick Set Instelling van de weergavemodus Hele dag afspelen Naar weergave wisselenLive weergave

Opmerking Automatisch schakelen: Bij de weergave-instellingen kan de vertraging bij het schakelen worden ingesteld. Selectielijst in het camerabeeld Klik in de enkelvoudige of meervoudige weergave op een camerabeeld. Er verschijnt een keuzebalk: (1) (2) (3) (4) (5) (6) (7) (8) Nr. Betekenis van het symbool (1) Gedeelte voor het bewegen van de miniatuurbalk (2) Handmatige opname activeren/deactiveren (3) Directe weergave van de laatste 5 minuten (4) Audio (5) PTZ (6) Digitale zoom (7) Beeldinstellingen (8) De keuzebalk sluitenLive weergave

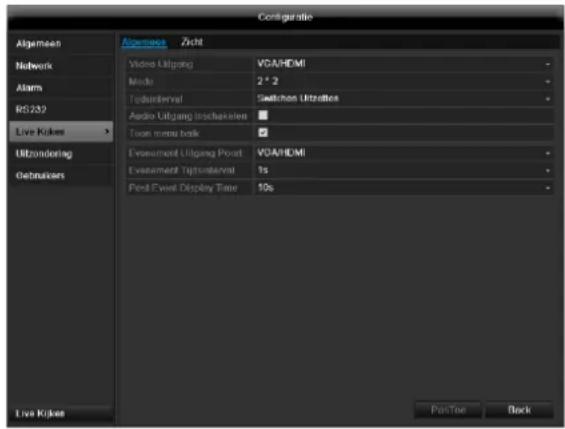

Opmerking De live weergave kan als volgt worden ingesteld. Open het hoofdmenu en klik op “Configuration”. Klik vervolgens op “Live Kijken”: In de tab “Algemeen” zijn de volgende instellingen beschikbaar: Video Uitgang VGA/HDMI, Main CVBS Selecteert de aansluiting waaraan de instellingen gewijzigd worden Mode Diverse camera lay-outs Tijdsinterval Omschakeltijd tussen de afzonderlijke camera’s bij sequentieweergave Audio Audio activeren Toon statusbalk Activeren/deactiveren van de statusbalk Evenement Uitgang Poort Monitor voor de uitvoer van gebeurtenissen toewijzen Evenement Tijdsinterval in seconden waarmee de gebeurtenis op de toegewezen moni- tor wordt weergegeven. Post Event Dis- play Time in seconden, bepaalt de duur van het pop-up venster voor een evenement.

Opmerking VGA-monitor aangesloten Een aangesloten VGA-monitor wordt bij het opstarten automatisch herkend. Het hoofdvideosignaal wordt op de VGA-monitor weergegeven. Geen HDMI-monitor aangesloten: Als de HDMI-kabel bij het opstarten niet op de monitor is aangesloten, wordt het hoofdvideosignaal via de VGA- aansluiting Main uitgegeven. Sluit de VGA-kabel aan en start de recorder opnieuw op om de automatische herkenning uit te voeren.

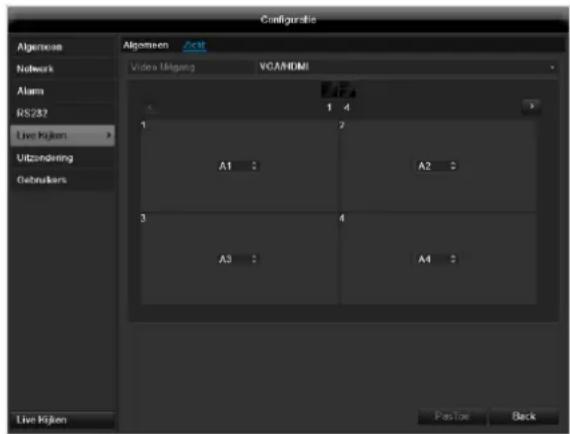

Camera-uitgang instellen U kunt maximaal 16 camera’s bij het live kijken tegelijk laten weergeven. laten weergeven.

3. Met de navigatietoetsen wijst u het gewenste

camerasignaal toe aan het desbetreffende beeldschermkader. Instelling X betekent dat deze camera niet wordt weergegeven.

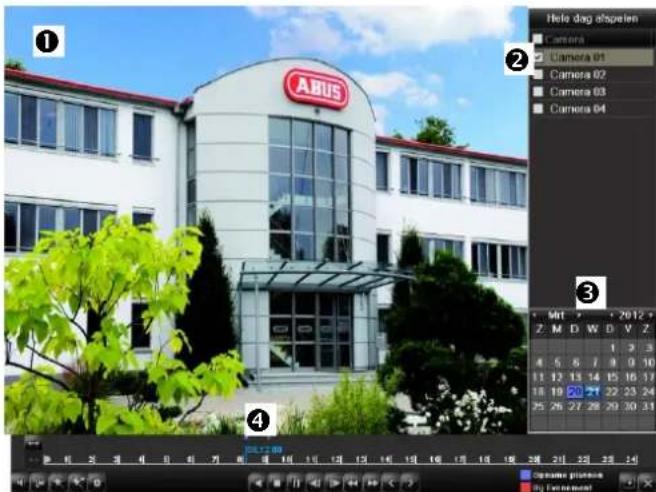

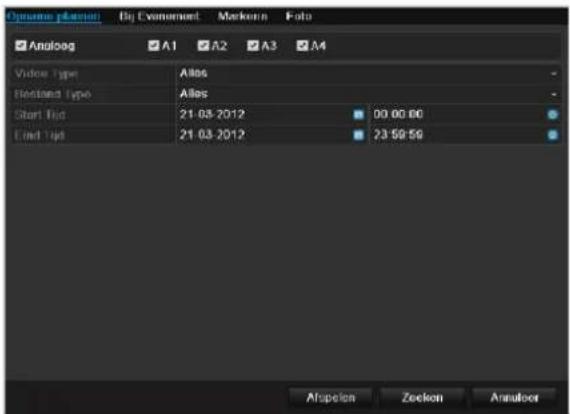

Weergave Algemeen Weergave is mogelijk op drie verschillende manieren: via zoeken op gebeurtenis in het hoofdmenu, anuit de live weergave resp. via het logbestand in het onderhoudsmenu.

Opmerking De knoppen „vorig bestand/vorige dag/vorige gebeurtenis” worden verschillend gebruikt afhankelijk van de playback-modus: Normale playback: Door op de knop te drukken springt de playback naar de vorige/volgende dag. Gebeurtenis zoeken: Door op de knop te drukken springt de playback naar de vorige/volgende gebeurtenis-dag. Gegevens exporteren: Door op de knop te drukken springt de playback naar het vorige/volgende bestand.

Opmerking De gelijktijdige weergave tot 4 camerakanalen is mogelijk. Het weergavescherm De weergave wordt bediend via het de besturingstoetsen: Nr. Informatie

Huidige weergave met datum en tijd

Camera kiezen om weer te geven

Kalender met opnametype

Besturingstoetsen met tijdas (zie rechts) Bediening via de besturingstoetsen De besturingstoetsen worden gebruikt voor de bediening van de actuele weergave. De symbolen hebben de volgende betekenis:

Nr. Betekenis van het symbool

Gebruikersgedefinieerde markering toevoegen

30 seconden vooruitspoelen

Langzaam vooruitspoelen (1/16x - 1x)

Snel vooruitspoelen (1x - 16x)

Vorige markering opname

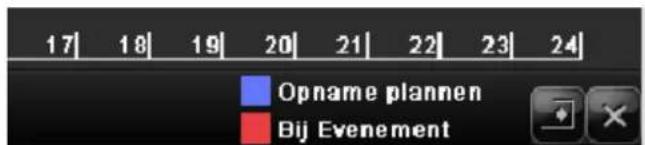

Tijdas: Klik met de muis in de tijdas om de weergave op een andere plaats voort te zetten Klik op de „schuiver” en trek deze naar de gewenste tijd om de weergave vanaf dit tijdstip te starten

Type opname Blauw = continu opname Rood = gebeurtenisopname Groen = smart

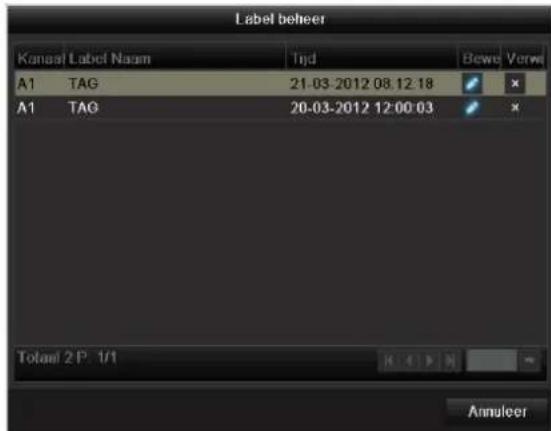

Klik op ‚Label beheer ‘ (6):

Om de beschrijving van uw markering te wijzigen, klikt u op het bewerken-symbool. Klik op het verwijderen-symbool als u deze wilt verwijderen.Hoofd Menu

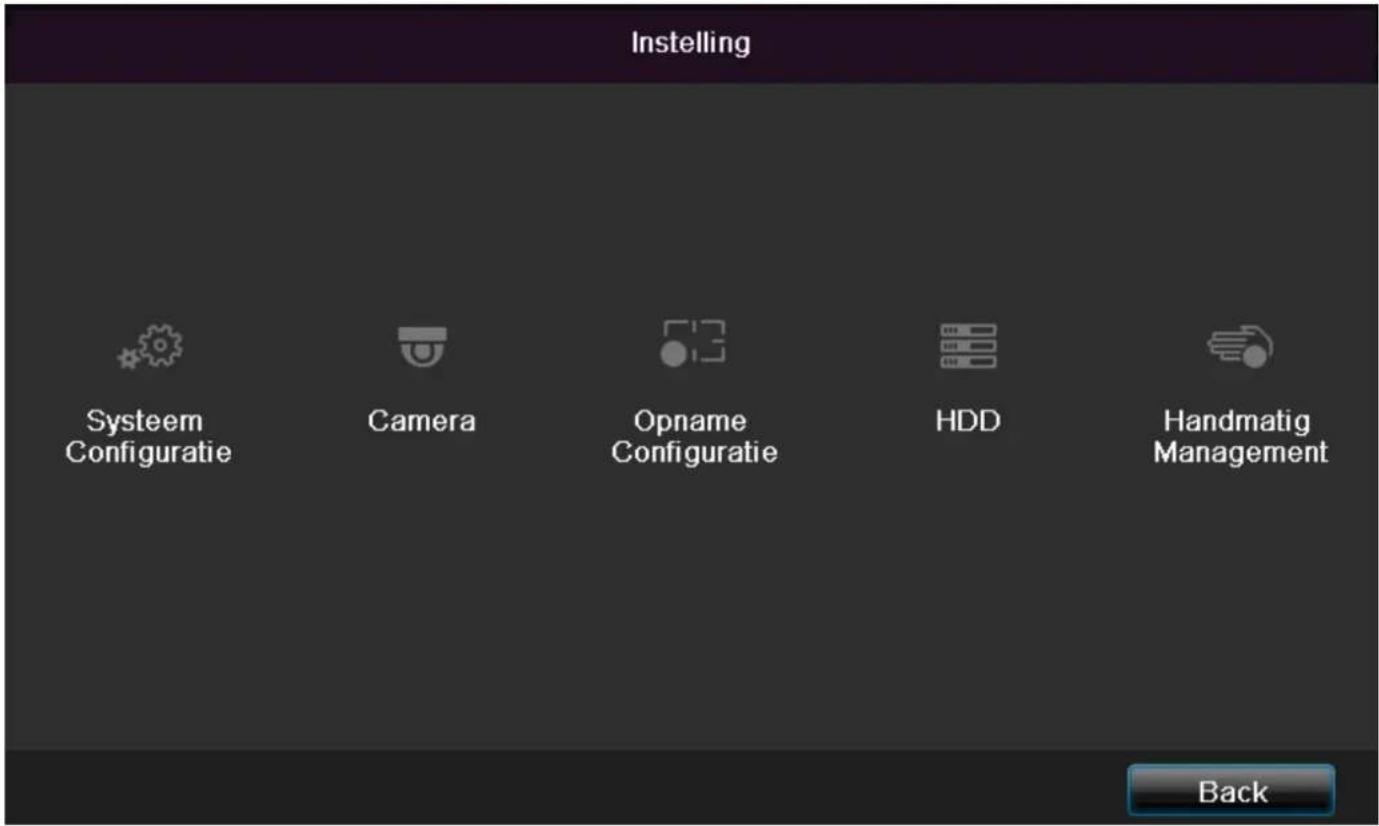

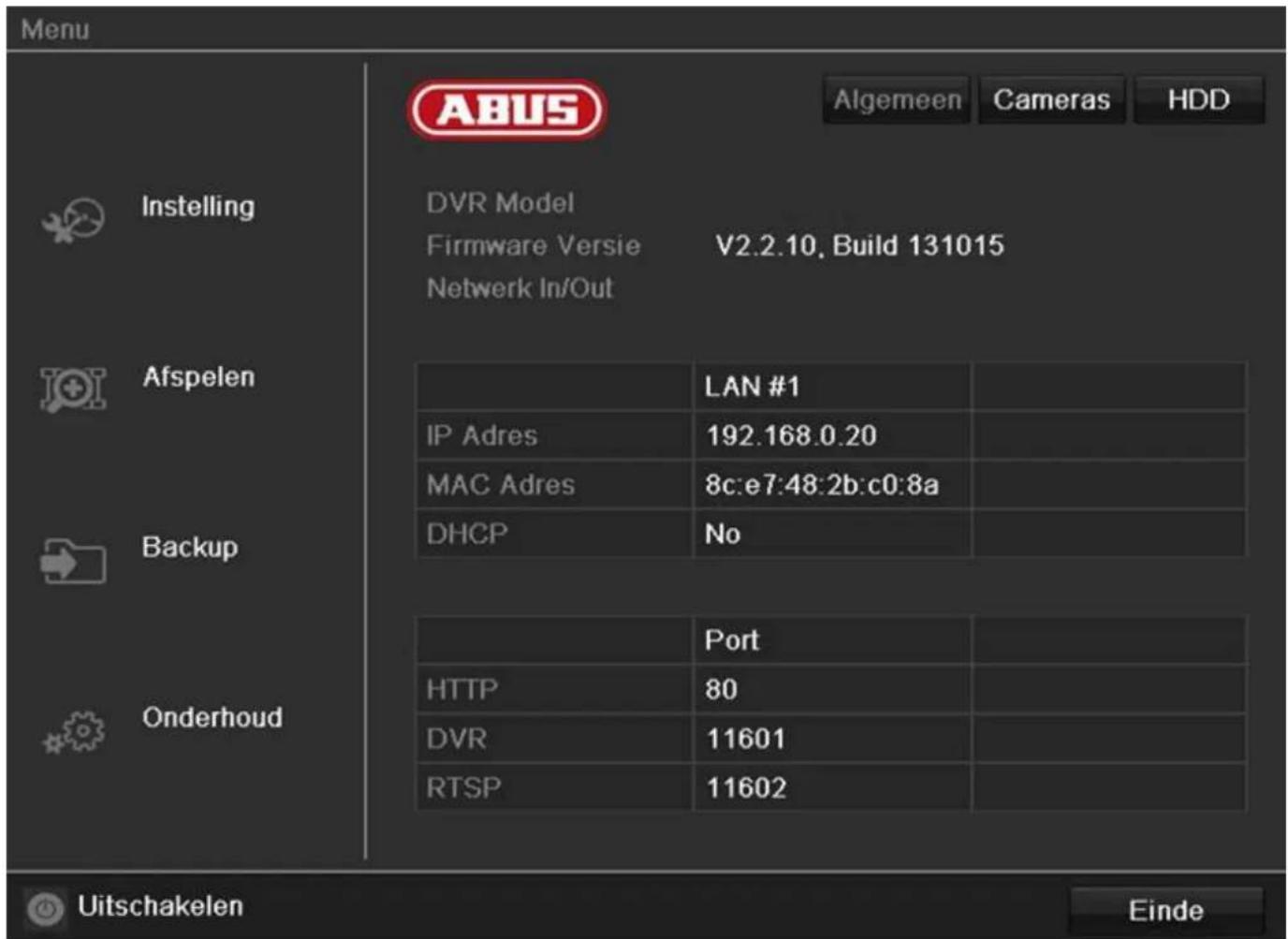

Hoofd Menu Overzicht Het volgende menu-overzicht toont de menu’s, waarmee het apparaat kan worden ingesteld en bestuurd. Bovendien vindt u aan de rechterkant belangrijke informatie over het apparaat. Klik op het gewenste menu om het te openen. Klik op Einde om het menu te verlaten.

Menu Beschrijving Instelling Leidt verder naar de menu’s Systeem Configuratie, Camera, Opname Configuratie, Disk Management, Afspelen. Afspelen Parametergestuurde zoekfunctie naar video- of beeldopnames die zijn gestart door gebeurtenissen zoals bewegingsherkenning, evenals in de weergave geplaatste markeringen. Video Export Parametergestuurde zoekfunctie naar video- of beeldopnames die zijn gestart door gebeurtenissen zoals alarm of bewegingsherkenning, evenals alarmgebeurtenissen en in de weergave geplaatste markeringen. Onderhoud Systeeminformatie, protocol doorzoeken, configuratie importeren/exporteren, onderhoud apparaat zoals update naar nieuwe firmware, fabrieksinstellingen la- den, netwerkbelasting weergeven.Hoofd Menu

Menu Beschrijving Systeem Configuratie Beheer van alle instellingen (algemeen, netwerk, live kijken, waarschuwing, gebruiker). Camera Menu voor het instellen van cameraparameters (OSD-configuratie, beeldmodus, bewegingsherkenning, privé-zone, sabotagebeveiliging, vi- deoverlies). Opname Configuratie Menu voor het instellen van opnameparameters (tijdschema, cameraresolutie, vakantie enz.). Disk Management Ingebouwde harde schijf initialiseren resp. beheren (toewijzen lees- /schrijffunctie, camera’s, hardeschijf van netwerk beheren enz.). Handmatig Management Menu voor het instellen van handmatige opnames.Hoofd Menu

Opmerking In het menu “Systeem Configuratie” worden alle instellingen voor de recorder geconfigureerd.

Waarschuwing Controleer of de datum en de tijd correct zijn ingesteld. LET OP: Achteraf wijzigen kan leiden tot gegevensverlies! Zorg op tijd voor een back-up van de gegevens. Overzicht Menu Instelling Pag. Allgemeen Taal, video, tijd, datum, muis, wachtwoord, zomertijd, overige instellingen

Alarm Instellingen voor de alarmen

Live Kijken Display-instellingen, toewijzing van de schakeluitgang

Waarschuwing Acties van de recorder in bijzondere situaties (harde schijf vol, uitval van netwerkverbinding etc.)

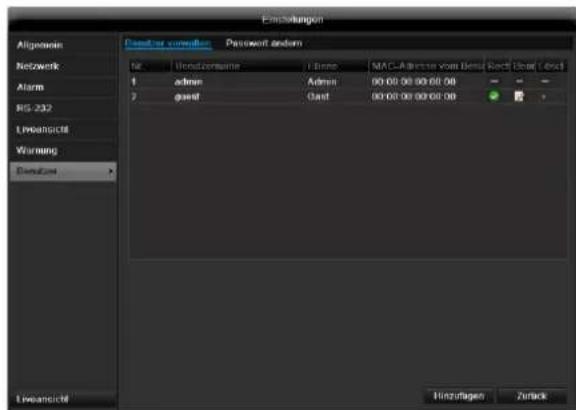

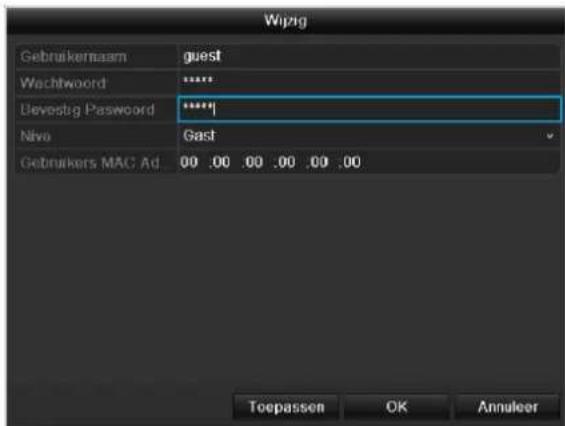

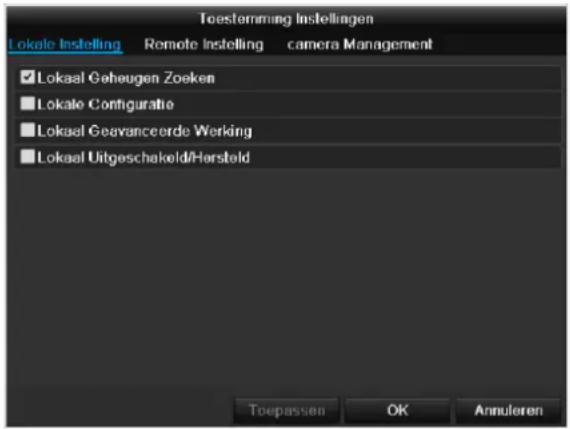

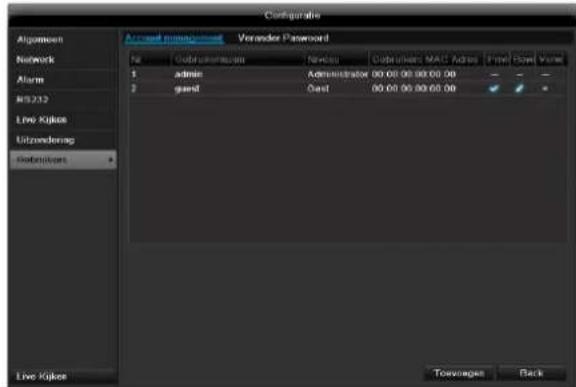

Gebruikers Toevoegen en wijzigen van gebruikers, toewijzen van de toegangsrechten

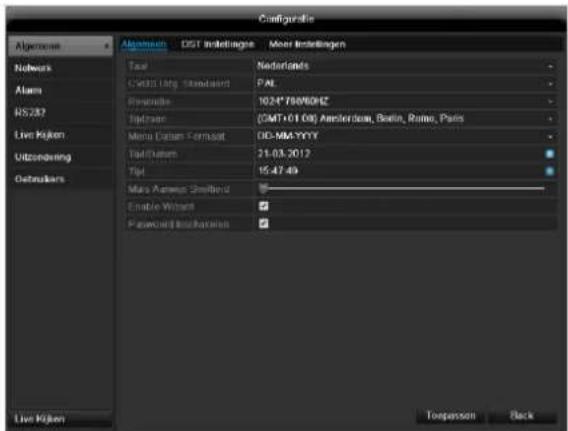

Opmerking Neem de opmerkingen in de resp. hoofdstukken in acht. Algemeen TAB Algemeen Instelling Taal OSD-taal Resolutie Monitor-resolutie Tijdzone GMT (Greenwich Mean Time) Menu Datum Formaat MM-DD-YYYY, DD-MM-YYYY, YYYY-MM-DD Systeemtijd Datum, tijd Muis Aanwijs Snelheid Schuifbalk, links lage, rechts hoge snelheid Enable Wizard Checkbox actief: De wizard verschijnt bij systeemstart. Paswoord Inschakelen Checkbox inactief: Geen wachtwoordinvoer op de re- corder zelf nodig. Bij toegang via netwerk moet het wachtwoord echter worden ingevoerd. Checkbox actief: Wachtwoord moet worden ingevoerd, voordat het menu kan worden bediend.

TAB DST- instellingen Instelling Auto DST Bij een geactiveerd keuzevakjeHoofd Menu

Instelling schakelt het apparaat de zomertijd au- tomatisch om. DST Inschakelen Bij een geactiveerd keuzevakje kan een nauwkeurige begin-/einddatum worden gekozen. Van, Tot Datum begin en einde van de zomertijd DST Bias Daylight Saving Time Bias: afwijking van de zomertijd ten opzichte van de normale tijd Meer instellingen Instelling Apparaat Naam Eenduidige specificatie van de recor- der Apparaat Nr. Voor eenduidige identificatie bij gebruik van een afstandsbediening CVBS helderheid Schuifbalk, links lagere, rechts hogere helderheid Werking Onderbreking Nie / 1 … 30 minuten - regelt de tijdsduur voor weergave van het me- nu tot het menu weer verdwijnt Menu weergave- modus Geeft het beeld vager of scherper weer. Gebeurtenis aanwijzing Checkbox actief: Akoestisch alarm bij aanwijzingen zoals bewegingsdetectie, HDD vol, enz. Main CVBS Instellingen voor de CVBS- aansluiting

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met Back. Netwerkconfiguratie De correcte netwerkinstellingen zijn absoluut noodzakelijk wanneer u de recorder en de bewaking via uw browser wilt be- dienen.

Opmerking Lees voor de configuratie van de recorder de volgende algemene opmerkingen. Een netwerk is een systeem waarbij minimaal twee netwerkcompatibele apparaten zijn gekoppeld. Soorten gegevensoverdracht: kabelgebonden netwerken (bv. CAT5 kabel), draadloze netwerken (WLAN) en andere transmissiemogelijkheden (Powerline). Alle systemen bezitten kenmerkende gemeenschappelijke eigenschappen maar zijn in diverse opzichten ook verschillend. Begrippen Hierbij een overzicht van de begrippen die van belang zijn voor gebruik van de apparatuur in netwerken.

Parameters Instelling IP-adres Een IP-adres is het unieke adres van een netwerkapparaat binnen het netwerk. Dit adres mag binnen een netwerk slechts één enkele keer voorkomen. Er zijn bepaalde adresreeksen gereserveerd voor openbare netwerken zoals bv. het Internet. Privé adresreeks bv. 10.0.0.0 - 10.255.255.255, Subnetmasker 255.0.0.0

Subnetmasker 255.255.255.0 Subnetmasker Een bitmasker dat wordt gebruikt om beslissingen resp. toewijzingen bij de routing uit te voeren. In thuisnetwerken is dit standaard

Gateway Netwerkapparaat binnen een netwerk dat alle netwerkapparatuur toegang geeft tot internet, bv. de computer die is aangesloten op de DSL modem en meestal de router resp. het access point vormt binnen het netwerk.

Parameters Instelling Nameserver Ook DNS (Domain Name Server) zorgt er voor dat bij een internetadres resp. URL (bv. www.google.nl) het unieke IP- adres wordt gezocht. Wanneer een domeinnaam in de adresbalk van de browser wordt ingevoerd, zoekt de DNS het juiste IP- adres van de server en stuurt de aanvragen aan die server door. Hier kan het IP-adres van de DNS-server van de provider worden ingevoerd. Het is echter meestal voldoende om het IP- adres van de gateway op te geven. Deze stuurt de aanvragen dan automatisch door naar de DNS-server van de provider. DHCP De DHCP-server wijst automatisch een IP-adres, het subnetmasker, de gateway en de DNS toe aan de netwerkapparatuur. DHCP’s zijn aanwezig in de meeste mo- derne routers. De DHCP service moet apart worden ingesteld resp. ingescha-Hoofd Menu

keld. Voor verdere informatie kunt u de betreffende handleiding(en) raadplegen. Opmerking: Wanneer u gelijktijdig gebruik maakt van vaste IP-adressen en een DHCP-server, moet u er op letten dat de vaste IP- adressen buiten de adresreeks van de DHCP-server liggen omdat er anders adresconflicten kunnen ontstaan. Poort Een poort is een interface waarover verschillende programma’s met elkaar communiceren. Bepaalde poorten zijn vast toegewezen (21: Telnet, 23: FTP), andere poorten kunnen vrij worden gekozen. Poorten zijn relevant bij verschillende toepassingen, bv. bij exter- ne toegang naar de recorder via een browser. MAC gebruiker Het MAC-adres (Media-Access-Control, ook Ethernet-ID genoemd) is het unieke hardware-adres van de netwerkkaart. Dit adres dient voor de eenduidige identificatie van een apparaat binnen een netwerk.

Opbouw van het netwerk De recorder moet met een CAT5 kabel fysiek worden aangesloten op het netwerk, zie Aansluitingen pagina Fehler! Textmarke nicht definiert..

Opmerking Neem s.v.p. de handleidingen en instructie van de netwerkapparatuur in acht. Het is mogelijk om meerdere Switches / Routers / Ac- cess-Points met elkaar te verbinden. Een firewall of nadere beveiligingssoftware kan van invloed zijn op het netwerk.

Waarschuwing Bij gebruik van een router zin de netwerkclients, dus ook de recorder, verbonden met internet. Dit geldt echter ook omgekeerd. Er moeten absoluut veiligheidsmaatregelen wor- den genomen (zoals bv. gebruik maken van een firewall, regelmatig het wachtwoord wijzigen, standaardpoorten wijzigen) om ongewenste toegang van buitenaf te verhinderen!

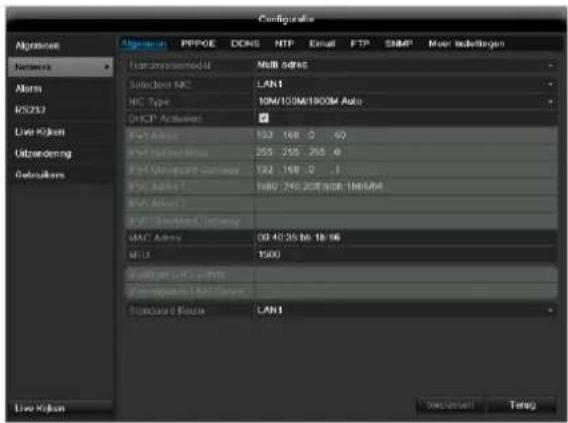

TAB Instelling Allgemeen Instellingen voor het lokale net alsook selectie van de netwerkmodus. PPPOE PPPOE wordt gebruikt bij ADSL aansluiting en bij gebruik van een mo- dem. Klik op Instellen om de toegangsge- gevens (gebruikersnaam, wachtwoord) voor uw provider in te voeren. DDNS Server voor het Dynamische Domain- Name systeem. Beheer voor het bijwerken van hostnamen resp. DNS vermeldingen. NTP Network Time Protocol Server voor het synchroniseren van de tijd Email Specificeer hier de e-mailinstellingen voor het verzenden van e-mails in geval van alarm SNMP Configureer de parameters, om informatie over de apparaatstatus te verkrijgen. UPnP Universal Plug and Play Instellingen voor de comfortabele besturing van netwerkapparatuur in een IP-netwerk. Overige instellingen Configureer hier het IP-adres van de pc, waarop bij een alarm een melding moet worden uitgegeven.Hoofd Menu

TAB Allgemein Parameters Instelling NIC Type Kies hier de transmissiesnelheid van de ingebouwde netwerkkaart. Tip: 10M/100/1000M Self-adaptive DHCP Activeren Vink deze checkbox aan wanneer de IP-adressen in het netwerk automa- tisch worden toegewezen via DHCP. DHCP actief: de volgende velden kunnen niet worden gewijzigd omdat deze parameters via DHCP worden ingesteld. Opmerking: Wanneer u de IP-adressen handmatig wilt toewijzen, dient u er op te letten dat DHCP niet is ingeschakeld (geen vinkje in de checkbox). IPv4 Adres Adres van het apparaat binnen het netwerk wanneer het adres handmatig wordt toegewezen IPv4 Subnet Mask Normaal is dit 255.255.255.0 IPv4 Standaard Gateway Het adres van de gateway voor internettoegang IPv6 Adres 1 momenteel nog geen functie. IPv6 Adres 2 momenteel nog geen functie. IPv6 Standaard Gateway momenteel nog geen functie. MAC Adres Hardware-adres van de ingebouwde netwerkkaart MTU (Bytes) Beschrijft de maximale omvang van de grootste protocoldata. Voorkeur DNS Server Adres van de Domain Name Servers, meestal het IP-adres van de gateway Vervangende DNS Server IP-adres van de secundaire DNS- server Netwerkonder breking mel- den Checkbox actief: Akoestisch alarm bij netwerkonderbreking

Opmerking Enige van deze instellingen zijn niet selecteerbaar voor sommige modi. PPPOE

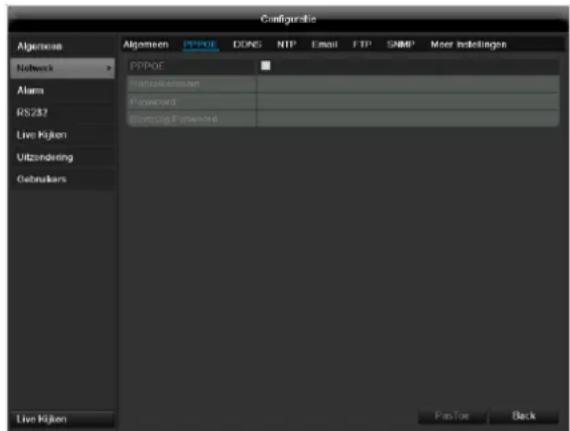

1. Vink de checkbox PPPOE aan en voer de

gebruikersnaam (voor internettoegang) en het wachtwoord in en bevestig het wachtwoord.

2. Bevestig de instellingen met PasToe.

Waarschuwing Gebruik PPPOE naar mogelijk alleen als er geen router voorhanden is! DDNS

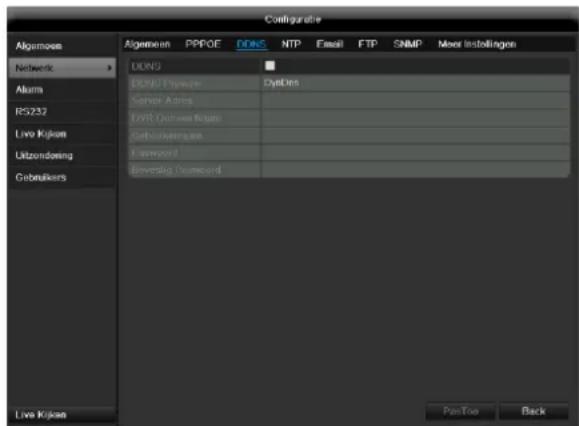

1. Om gebruik te kunnen maken van de ABUS DDNS

functies, moet u eerst een account aanmaken op www.abus-server.com. Zie hiervoor de veelgestelde vragen op onze website.

2. Vink de checkbox “DDNS” aan, kies als “DDNS

Provider” ‘ABUS DDNS’ en voer in het veld "Serveradres" het IP-adres www.abus-server.com in.

3. Bevestig de instellingen met PasToe. Het IP-adres

van uw internetverbinding wordt nu elke minuut op de server geactualiseerd.Hoofd Menu

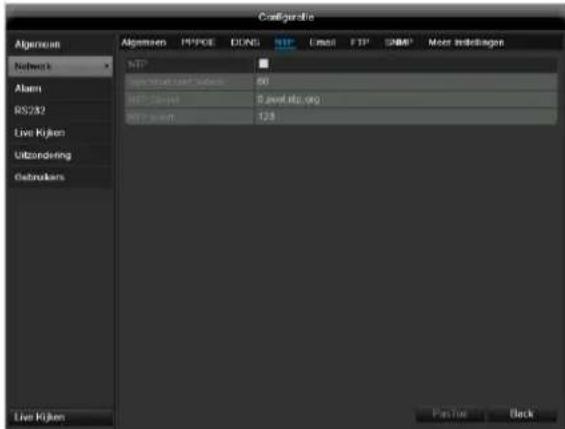

Opmerking De recorder kan de tijd synchroniseren met een externe server. Op internet zijn hiervoor meerdere serveradresen beschikbaar.

1. Vink de checkbox “NTP” aan en geef het interval aan

voor de synchronisatie. Geef het IP-adres van de NTP-server en de NTP-poort op.

2. Bevestig de instellingen met PasToe.

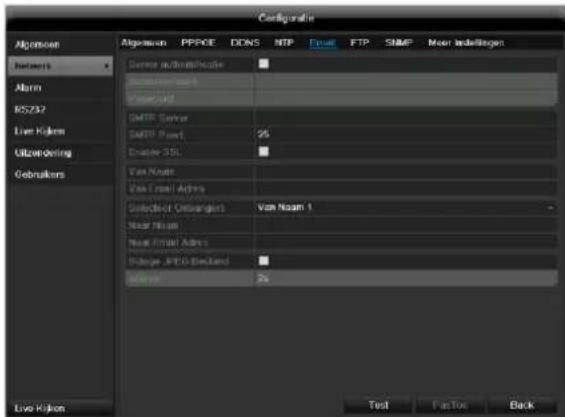

E-mail In geval van alarm kan de recorder een melding verzenden via e-mail. Voer hier de e-mailconfiguratie in. Parameters Instelling Server authentificate Vink de checkbox aan wanneer de aanmelding verloopt via de server van de internet provider Gebruikernaam E-mailaccount bij de provider Passwoord Wachtwoord waarmee het e- mailaccount is beveiligd SMTP Server Adres van de SMTP server van de provider SMTP Port Geef de SMTP-poort op (standaard: 25) Enable SSL Vink de checkbox aan om de e-mail codering in te schakelen Van Naam Naam van de afzender Van Email Adres Het e-mailadres dat bij dit account hoort Selecteer Ontvagers Kies drie mogelijke ontvangers die de e-mail moeten ontvangen Naar Name Geef hier de naam van de ontvanger

Naar Email Adres Geef hier het e-mailadres van de ontvanger op Bijlage JPEG Bestand Vink de checkbox aan wanneer er bij de e-mail opnamen van de camera als afbeeldingsbestand moeten wor- den meegezonden Interval Kies tussen de 2 en 5 seconden afstand tussen de verschillende opnamen

1. Geeft de parameters van het e-mailbericht op.

2. Klik vervolgens op Test om een test e-mail te

3. Als uw invoer correct is en u een bevestigingse-mail

heeft ontvangen, druk dan op PasToe.

Opmerking De recorder verstuurt nu een e-mail aan de ingestelde ontvanger. Wanneer deze e-mail niet bij de ontvanger arriveert, dient u de instellingen te controleren en eventueel te corrigeren Controleer eventueel de instellingen van het spamfilter van uw e-mail programma.

Opmerking Gebruik om compatibiliteitsredenenen alleen e-mailclients waarbij toegang via SMPT mogelijk is.Hoofd Menu

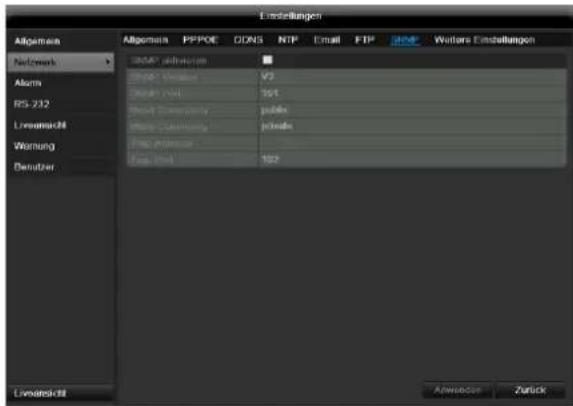

SNMP Parameter Instelling SNMP activeren Checkbox activeren, om een verbinding met een SNMP-software te maken. SNMP versie Versie van het SNMP-systeem SNMP poort Geef een SNMP-poort aan (Standaard: 161) Read Community Voer de „Key” in overeenstemming met de instellingen van uw SNMP- software in. Write Community Voer de „Key” in overeenstemming met de instellingen van uw SNMP- software in. Trap Adres Geef het IP-adres van de SNMP-manager aan Trap poort Geef de Trap-poort aan (Standaard: 162)

Opmerking SNMP wordt voor de bewaking van de apparaattoestand gebruikt. Hiervoor heeft u een niet bij ABUS beschikbare SNMP-software nodig.

Bevestig de instellingen met een klik op Toepassen en verlaat het menu met Terug.Hoofd Menu

UPnP Parameters Instelling UPnP activeren Checkbox activeren om de zichtbaarheid in een IP-netwerk te activeren. Mappingtype Selecteer of de poortdoorschakeling automatisch of handmatig moet worden uitgevoerd.

Bevestig de instellingen met een klik op Toepassen en verlaat het menu met Terug.

Opmerking SNMP wordt voor de bewaking van de apparatentoestand gebruikt. Hiervoor heeft u een niet bij ABUS beschikbare SNMP-software nodig. Bevestig de instellingen door te klikken op PasToe en verlaat het menu met Back. Meer instellingen

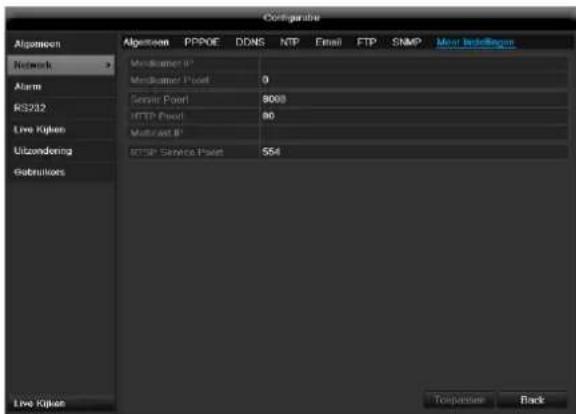

Parameters Instelling Meldkamer IP Netwerkadres van het CMS-station Meldkamer Poort Port van uw CMS-station Server Porot Poort voor datacommunicatie HTTP Poort Poort voor webserver Multicast IP Om het dataverkeer terug te brengen, kunt u een Multicast IP invoeren. Het IP-adres moet overeenstemmen met het IP-adres van de pc met de CMS-software. RTSP Service Poort Geef de RTSP-Port aan (Standaard 554)

Opmerking Serverpoort 8000 en HTTP-poort 80 zijn de standaardpoorten voor clients op afstand en toegang op afstand via de internetbrowser.

Opmerking Bij alarm Host IP/Port configureert u het netwerkadress van de pc van uw CMS-software. In geval van alarm wordt de CMS-software gewaarschuwt, die afhankelijk van de instelling verschillende alarmreacties uitvoert.Hoofd Menu

Waarschuwing Voor de volgende fouttypes kunt u een waarschuwing activeren: HDD vol HDD-fout Netwerk gescheiden IP-conflict Illegale aanmelding Video in-/uitgangssignaal niet gelijk Opnamefout Parameters Bekendmakingen Audio waarschuwing Het apparaat geeft meermaals een waarschuwingssignaal CMS berichten Stuurt een alarmsignaal naar een pc met de ABUS CMS-software. De software moet hiervoor gestart zijn en de recorder moet daar in de bewakingsmodus zijn. Verzend e-mail Er wordt een e-mail naar een gespecificeerd mailadres gestuurd. Alarmuitgang activeren Zie instellingen alarmen

Waarschuwing Noteer het wachtwoord van de beheerder. Het ingestelde wachtwoord is "1 2 3 4 5". In het gebruikersbeheer kunnen nieuwe gebruikers wor- den toegevoegd, gewist of bestaande instellingen worden gewijzigd.

1. Om een nieuwe gebruiker toe te voegen, kiest u

Toevoegen. Parameters Instelling Gebruikersnaam Unieke naam Wachtwoord Toegangscode voor de recorder en voor het beheer Opmerking: verander het wachtwoord regelmatig, gebruik combinaties van letters en cijfers etc., noteer de wachtwoorden op een veilige plaats. Bevestig Passwoord De toegangscode moet opnieuw worden ingevoerd Nivo BELANGRIJK: Bij het niveau Manager kunnen meer rechten worden ingesteld dan bij het niveau Gebruiker. Gebruikers MAC Ad... Het MAC adres van de netwerkkaart van de PC van de resp. gebruiker Opmerking: Hiermee wordt de toegang beperkt tot de PC waarvan het MAC adres hier is ingevoerd!

2. Voer de naam en het wachtwoord in en bevestig de

invoer in het veld eronder.

3. Kies het niveau en voer het MAC adres in.

4. Bevestig de instellingen door te klikken op

Waarschuwing Neem de onderstaande opmerkingen over de toewijzing van toegangsrechten in acht.Hoofd Menu

Toestemming Instellingen Stuur de toegangsrechten van de gebruikers door op het „Recht”-symbool te klikken. Er kunnen alleen toegangsgegevens van handmatig toegevoegde gebruikers worden gewijzigd:

Opmerking De gebruiker kan lokaal, d.w.z. op de recorder, instellingen configureren en parameters wijzigen. De gebruiker kan/mag via een netwerk verbinding maken met de recorder. Op de tab Camera worden de rechten voor de toegang tot de individuele camera’s (via het netwerk of lokaal) ingesteld.

Parameters Instelling Lokale Instelling Lokaal Geheugen Zoeken Lokale Configuratie Lokaal Geavanceerde Werking Lokaal Uitgeschakeld/Hersteld Camera Ma- nagement Vorbeeld op afstand

Waarschuwing Wijzig de algemene instelling van de gebruiker (naam, wachtwoord, niveau, MAC-adres) met een klik op het „Bewerken”-symbool of in de TAB „Wachtwoord wijzigen”.Hoofd Menu

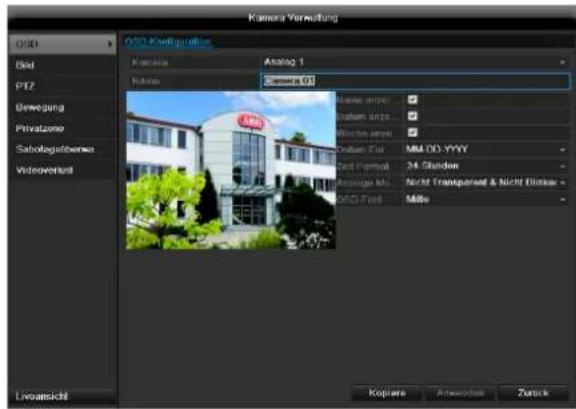

Camera OSD Camera Camera die moet worden ingesteld Camera Naam Toewijzing van de cameranaam Toom Naam Weergeven van de cameranaam in de liveweergave activeren/deactiveren Toom Datum Weergeven van de datum in de liveweergave activeren/deactiveren Toom Week Weergeven van de week in de liveweergave activeren/deactiveren Datumformaat Selectie van de datumsweergave bij het zoeken naar weergave Tijdformaat Selectie van de tijdsweergave bij het zoeken naar weergave Weergavemodus Instellingen voor de weergave van de cameranaam en de datum

Kies bij „Camera“ het te bewerken camerakanaal. Pas bij “Modus” het camerabeeld met behulp van uitgevoerde instellingen of met behulp van gebruikersgedefinieerde instellingen aan de lichtomstandigheden aan. PTZ

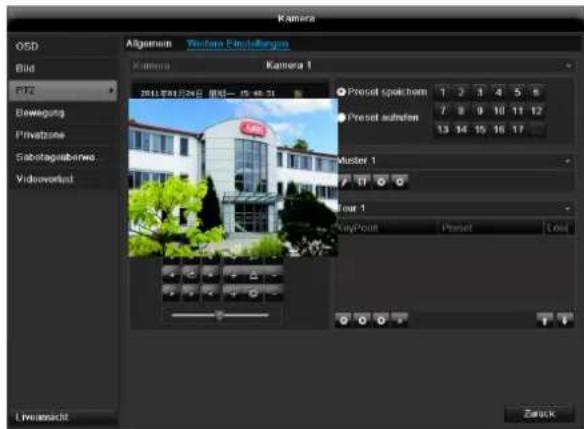

Opslaan en oproepen van presets

1. Stuur met behulp van de pijltoetsen de camera naar

het gewenste beeldbereik en sla de positie bijv. als preset 1 op.

2. Klik op "Oproepen" om de net opgeslagen preset 1

aan te lopen. Installeren en oproepen van tours

1. Leg meerdere presets aan om deze voor de tour

2. Klik op + om een preset te selecteren

3. Voeg bijkomende presets toe om de gewenste

4. Klik daarna op het playsymbool om de tour te

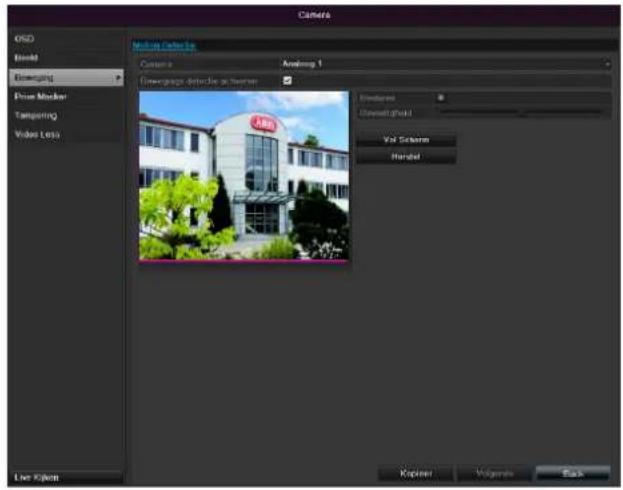

Beweging Kies bij “Camera” het te bewerken camerakanaal.

Plaats het vinkje bij bewegingsdetectie. Bijkomend moet de bewegingsdetectie in de netwerkcamera’s geactiveerd worden, verdere details hierover vindt u in de handleiding van uw netwerkcamera.

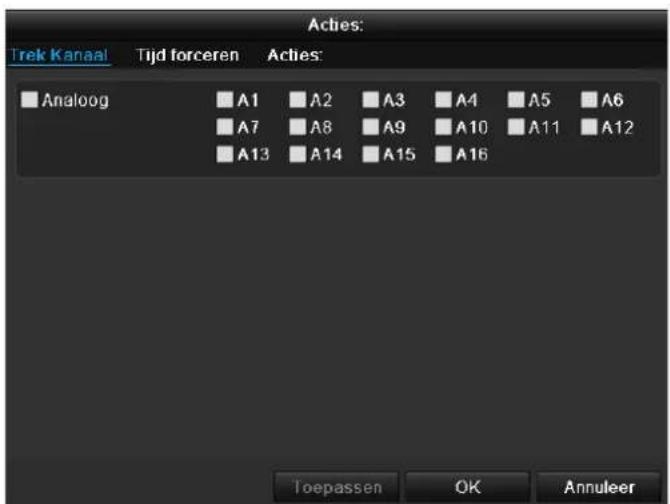

Acties Trek Kanaal Door op „Reactie” te klikken, verschijnt de tab Trek Kanaal (alleen bij bewegingsherkenning): Selecteer één of meerdere camerakanalen die bij een alarm een reactie moeten uitvoeren. Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK. Tijd forceren Selecteer de tab Tijd forceren. Stel hier in, op welke tijden de in de TAB Reactie ingestelde reacties dienen te activeren.

1. Kies de dag en voer een tijdschema in.

Opmerking U kunt maximaal 8 perioden vastleggen, telkens van 00:00 - 00:00; de verschillende perioden mogen elkaar niet overlappen.

2. Kies bij Kopiëer of de instelling voor alle dagen van

de week moet worden.

3. Bevestig de instellingen door te klikken op

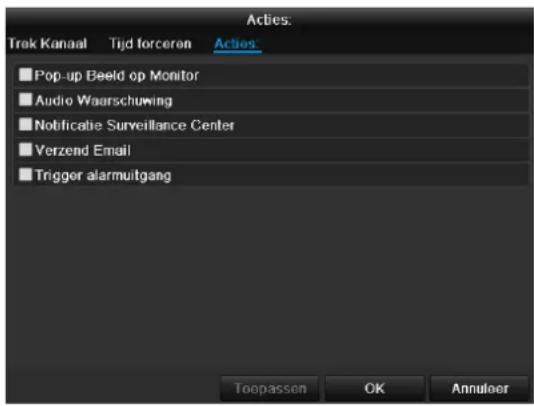

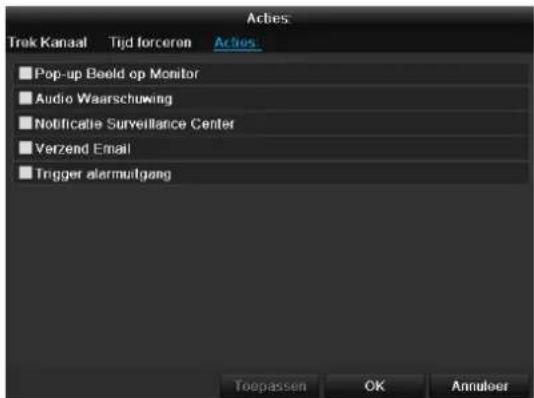

Toepassen en verlaat het menu met OK. Acties Selecteer de tab Acties. Hier kunt u het gedrag van de recorder bij bewegingsherkenning configureren door in het betreffende keuzevakje te klikken.

Opmerking Om de opname te starten met behulp van de bewegingsherkenning, dient u het tijdschema onder Opname in te stellen.Hoofd Menu

Parameter Bericht Pop-up Beeld op Monitor Het beeld wordt automa- tisch op de monitor weergegeven Audio Waarschuwing De recorder geeft een herhaalde akoestische waarschuwing CMS berichten Stuurt een alarmsignaal naar een pc met de ABUS CMS-software. De software moet hiervoor gestart zijn en de recorder moet daar in de bewakingsmodus zijn. Verzend E-Mail Er wordt een e-mail verzonden naar een vooraf opgegeven e-mailadres. Zie pagina 168 Alarmuitgang activeren Zie instellingen voor alar- men

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK. Privatzone Kies bij „Camera” het te bewerken camerakanaal. Plaats het vinkje bij Privé-zone activeren.

1. Markeer met de muis max. vier privé-zones.

2. Selecteer bij Kopieer of de instelling voor alle

camera’s moet worden overgenomen.

3. Bevestig de instellingen met een klik op Toepassen

en verlaat het menu met OK.

Sabotagebeveiliging Kies bij „Camera” het te bewerken camerakanaal. Plaats het vinkje bij Sabotagebeveiliging activeren.

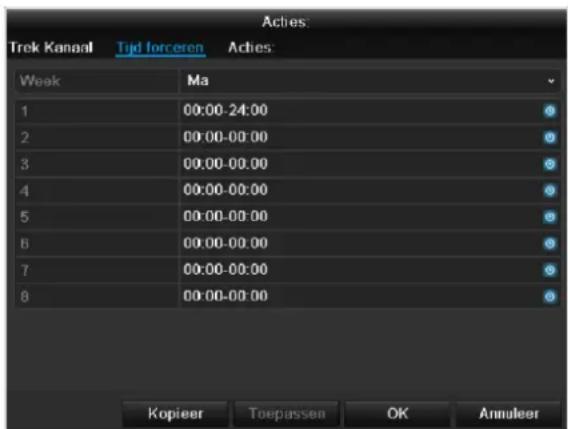

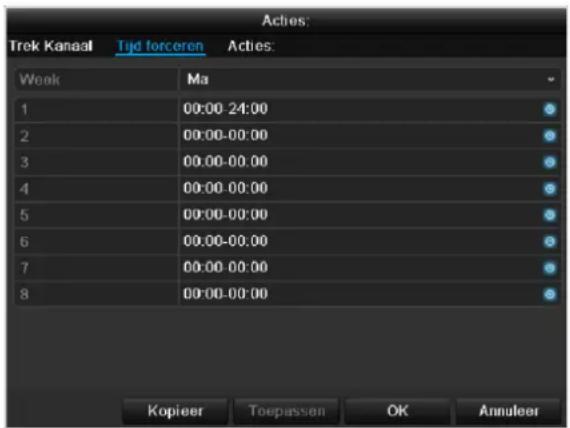

Tijd forceren Selecteer de tab Tijd forceren. Stel hier in, op welke tijden de in de TAB Reactie ingestelde reacties dienen te activeren.

1. Kies de dag en voer een tijdschema in.

Opmerking U kunt maximaal 8 perioden vastleggen, telkens van 00:00 - 00:00; de verschillende perioden mogen elkaar niet overlappen.

2. Kies bij Kopiëer of de instelling voor alle dagen van

de week moet worden.

3. Bevestig de instellingen door te klikken op

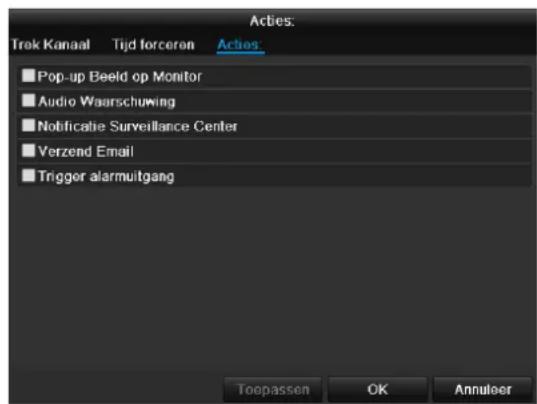

Toepassen en verlaat het menu met OK. Acties Selecteer de tab Acties. Hier kunt u het gedrag van de recorder bij bewegingsherkenning configureren door in het betreffende keuzevakje te klikken.Hoofd Menu

Parameter Bericht Pop-up Beeld op Monitor Het beeld wordt automatisch op de monitor weergegeven Audio Waarschuwing De recorder geeft een herhaalde akoestische waarschuwing CMS berichten Stuurt een alarmsignaal naar een pc met de ABUS CMS-software. De software moet hiervoor gestart zijn en de recorder moet daar in de bewakingsmodus zijn. Verzend E-Mail Er wordt een e-mail verzonden naar een vooraf opgegeven e- mailadres. Zie pagina 168 Alarmuitgang activeren Zie instellingen voor alarmen

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK. Videoverlies Kies bij „Camera” het te bewerken camerakanaal. Plaats het vinkje bij Alarm voor „Video Loss” activeren.

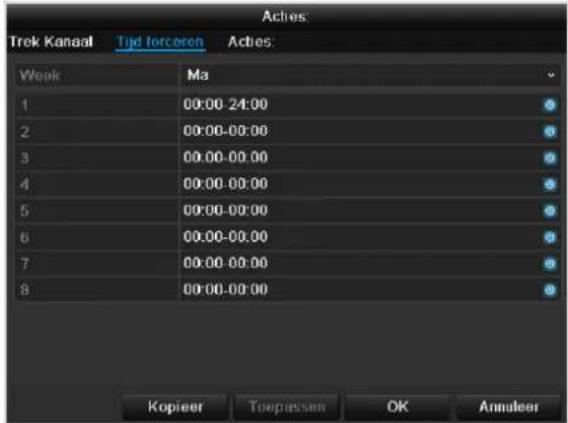

Tijd forceren Selecteer de tab Tijd forceren. Stel hier in, op welke tijden de in de TAB Reactie ingestelde reacties dienen te activeren.

1. Kies de dag en voer een tijdschema in.

Opmerking U kunt maximaal 8 perioden vastleggen, telkens van 00:00 - 00:00; de verschillende perioden mogen elkaar niet overlappen.

2. Kies bij Kopiëer of de instelling voor alle dagen van

de week moet worden.

3. Bevestig de instellingen door te klikken op

Toepassen en verlaat het menu met OK. Acties Selecteer de tab Acties. Hier kunt u het gedrag van de recorder bij bewegingsherkenning configureren door in het betreffende keuzevakje te klikken. Parameter Bericht Pop-up Beeld op Monitor Het beeld wordt automatisch op de monitor weergegeven Audio Waarschuwing De recorder geeft een herhaalde akoestische waarschuwing CMS berichten Stuurt een alarmsignaal naar een pc met de ABUS CMS-software. De software moet hiervoor gestart zijn en de recorder moet daar in de bewakingsmodus zijn. Verzend E-Mail Er wordt een e-mail verzonden naar een vooraf opgegeven e- mailadres. Zie pagina 168 Alarmuitgang activeren Zie instellingen voor alarmen

Bevestig de instellingen door te klikken op Toepassen en verlaat het menu met OK.155 Opname Konfiguratie Instellen Open het hoofdmenu en klik op „Opname Konfiguratie”: Tijdschema Door middel van het tijdschema worden de opnametijden resp. de triggers (opnametype) voor de camera’s ingesteld. Kik op de tab „Schema”:

Opmerking Aangezien de instellingen voor de tabs Opname en Direct beeld niet van elkaar verschillen, worden ze maar één keer beschreven

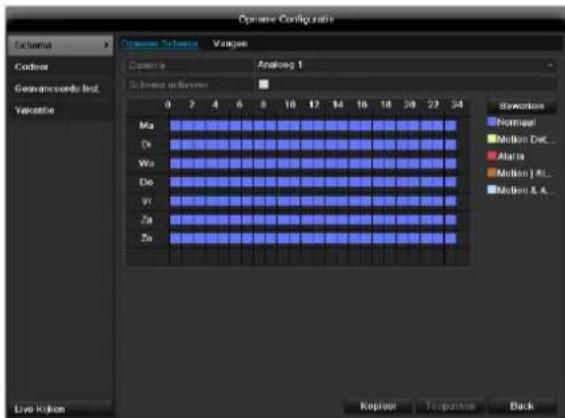

Op het scherm ziet u van links naar rechts de uren van de resp. dag (dagen van boven naar beneden). Onder de dagen ziet u de gekleurde legenda, d.w.z. in het ingestelde tijdschema corresponderen de opnameperioden in kleur met de gekozen „triggers”. Kleursymbool Legenda Blauw Duur: tijd in uren Geel Beweging Lichtblauw Beweging en alarm Rood Alarm Grijs Geen keuze Groen & rood Beweging of alarm

Selecteer de camera en klik op het keuzevakje Schema activeren. Klik op Bewerken om het type en de duur van het tijdschema te bepalen

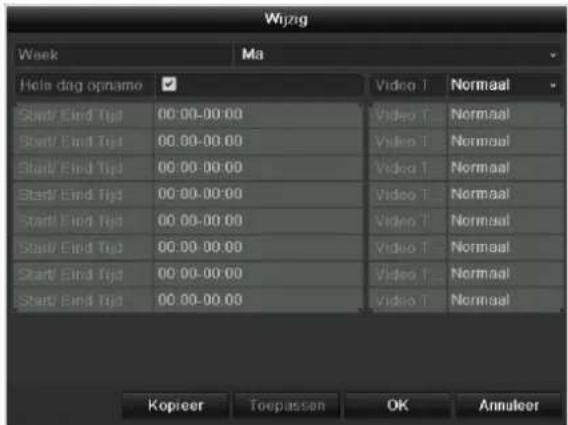

1. Geef in het vervolgkeuzemenu bij „Week” de dag

Volledige dag actief is, kunnen er geen afgebakende tijden worden ingevoerd, de instelling geldt dan voor de hele dag.

3. Wanneer u bepaalde tijden wilt instellen, schakel

dan „Hele dag opname” uit.

4. Geef in het uitklapmenu het opnametype aan:

Duur Bewegingsdetectie Alarm Bewegingsdetectie of alarm Bewegingsdetectie en alarm

5. U kunt bij tijdafhankelijke opname maximaal 8

perioden vastleggen, telkens van 00:00 - 24:00; de verschillende perioden mogen elkaar niet overlappen.

Opmerking Met de „Duur” legt u perioden vast waarin wordt opgenomen. De andere triggers zoals bewegingsdetectie en/of alarm, schakelen alleen bij voorkomen van een van deze triggers de opname in.

Via Kopieer kunt u deze instelling voor andere dagen of de volledige week overnemen

6. Sluit uw instellingen in het opnamevenster af met

Toepassen en daarna OK

Toepassingsvoorbeeld Er moet van 11:00 - 7:00 worden opgenomen. Hiervoor moeten 2 tijdzones worden ingesteld:

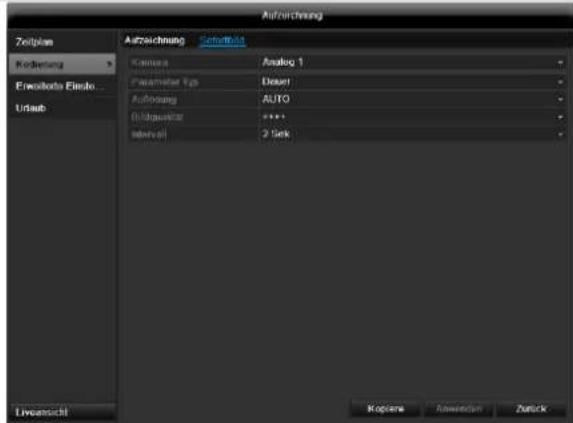

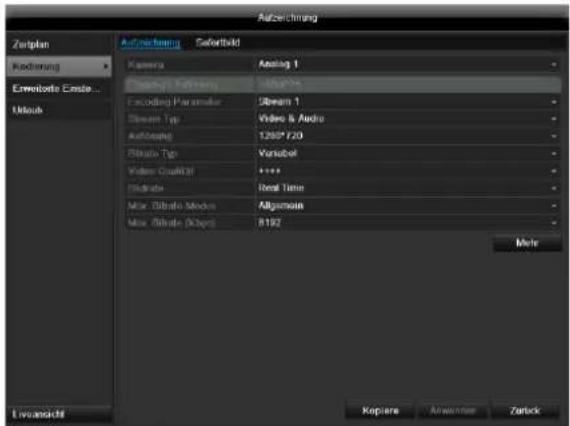

Codeer TAB Opnemen Door middel van het tijdschema worden de opnametijden resp. „triggers” (opnametype) voor de camera’s ingesteld. In dit submenu zijn de volgende instellingsmogelijkheden beschikbaar: Camera In te stellen camera Encodingparameter In te stellen stream Streamtype Vooraf gedefinieerde stream vi- deo Resolutie

QCIF / CIF / 2CIF / 4CIF / WD1

Bitrate Selectie van een variabele resp. constante bitrate Videokwaliteit Verschillende kwaliteitsniveaus +++: middelmatige kwaliteit ++++++: hoge kwaliteit Beeldfrequentie Instellingen van de beeldfrequentie voor de stream Max. bitrate-modus Selectie van de modus voor de instellingen van de bitrate Gebruikersdef. (512 – 3072) Max. bitrate (Kbps) Instellingen van de maximale bit- rate Max. bitrate-bereik aanbevolen Aanbevolen bitrate afhankelijk van de ingestelde resolutie, beeldfrequentie enz. Voorlooptijd Tijd in seconden die voor een alarm wordt opgenomen Nalooptijd Tijd in seconden die na een alarm wordt opgenomen Afgelopen tijd markeren Instelling van de langste opslagtijd voor opgenomen bestanden. Audio opnemen Audio opnemen 960-modus activeren Geactiveerd: Opname met WD1 resolutie mogelijk.

Bevestig de instellingen met een klik op Toepassen en verlaat het menu met OK. TAB Substream De volgende parameters kunnen worden ingesteld: Camera In te stellen camera Streamtype Vooraf gedefinieerde stream vi- deo Resolutie

QCIF / CIF / 2CIF / 4CIF / WD1

Bitratetype Selectie van een variabele resp. constante bitrate Videokwaliteit Verschillende kwaliteitsniveaus +++: middelmatige kwaliteit ++++++: hoge kwaliteit Beeldfrequentie Instellingen van de beeldfrequentie voor de stream Max. bitrate- modus Algemeen, Gebruikersdef. (512 – 3072) Max. bitrate (Kbps) Weergave van de maximale bitrate Max. bitrate- bereik aanbevolen 1344~2240 (Kbps) Bevestig de instellingen met een klik op Toepassen en verlaat het menu met Terug.157 Geavanceerde instelling Overschrijf Leg u vast of oudere opnamen moeten worden overschreven wanneer de harde schijf vol is Vakantie In dit submenu kunnen 32 verschillende opname- instellingen voor vakantie of feestdagen worden uitgevoerd Om deze instellingen uit te voeren, klikt u op het „Wijzig”-symbool

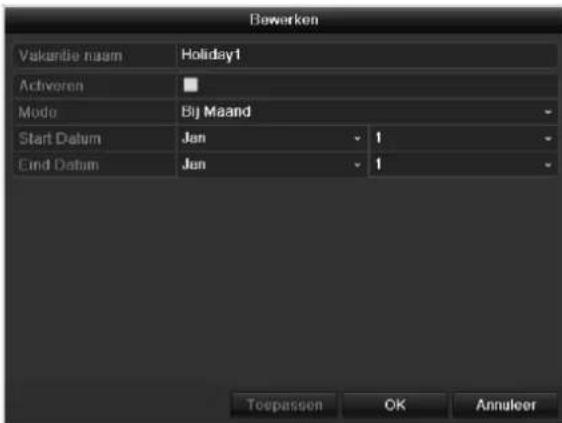

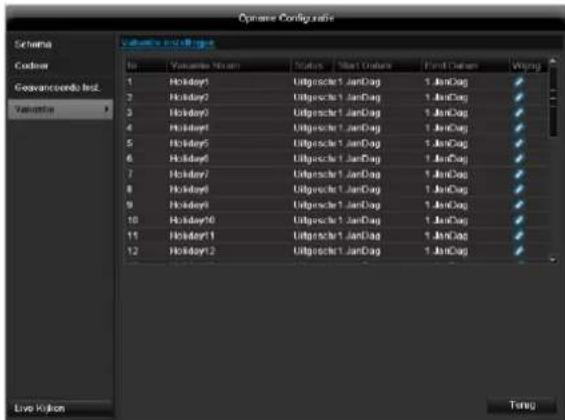

Vakantie naam Handmatige invoer van de naam van de vakantie of de feestdag Activeren Activeren resp. deactiveren van de ingestelde vakantie Mode Op datum/op week/op maand Start Datum Selectie van de begindatum/begintijd Eind Datum Selectie van de einddatum/eindtijd Bevestig uw instellingen met Toepassen en OK.158 Disk Management Harde schijven

Opmerking Het apparaat kan twee 3,5 inch SATA harde schijf beheren. Voordat u kunt opnemen, moeten alle harde schijven „geïnitialiseerd” worden. Pas daarna herkent de recorder de harde schijven en de resp. toewijzingen.

Waarschuwing Tijdens het initialiseren worden alle gegevens van de harde schijf gewist! Zorg op tijd voor een back-up van de gegevens. Harde schijf inbouwen

1. Koppel de recorder los van het lichtnet en open de

2. Neem bij de omgang met elektronische apparatuur

de ESD voorschriften in acht en zorg ervoor dat u geaard bent.

3. Open de behuizing niet in omgevingen met tapijt of

andere vloerbedekking die statisch kan worden opgeladen.

4. Raak de onderdelen op het moederbord niet aan.

Waarschuwing Wanneer u vragen heeft over deze stappen of de instructies niet duidelijk zijn, kunt u contact opnemen met uw installateur.

5. Bouw de harde schijf in en sluit de kabels aan.

6. Breng de behuizing weer aan en sluit het apparaat

aan op het stroomnet. Klik in het menu op „Disk Management” om instellingen voor het beheer van de harde schijf uit te voeren. Parameters van het harde-schijfbeheer

Label Geeft het nummer van de interne aansluiting weer Capaciteit Capaciteit van de harde schijf in MB Status Geeft de huidige status van de harde schijven: Niet geïnitialiseerd Normaal Offline Eigenschap Redundant: voorzien voor back- up doeleinden Alleen lezen: beveiligd tegen schrijven R/W: lezen en schrijven Type Lokaal: ingebouwde harde schijf NFS: harde schijf op het netwerk Vermijdt indien mogelijk het gebruik van de NFS-opslag om eventueel optredende compatibiliteitsproblemen Vrije ruimte Geeft het vrije geheugen voor opnames ongeveer aan Wissen De harde schijf verwijderen

1. Selecteer de harde schijf door de checkbox aan te

2. Start het proces door op Init te klikken.

3. Bevestig de volgende vraag met OK.

4. Op de statusbalk wordt de voortgang van de

initialisatie weergegeven.

5. Wanneer het initialiseren is afgerond, verschijnt:

Opmerking Wanneer de ingebouwde harde schijf niet zichtbaar is, dient u de aansluitingen te controleren.159 Harde-schijfinstellingen van de camera’s Klik op het submenu „Extra instellingen”. Modus: Opslag Camera Selectie van het te bewerken camerakanaal Gebruikte opslag video Bestandsformaat van een opnamebestand HDD-capaciteit (GB) Hardeschijfruimte in GB Max. capaciteit (GB) voor opname Leg het maximale opnameformaat op de harde schijf per camera vast.

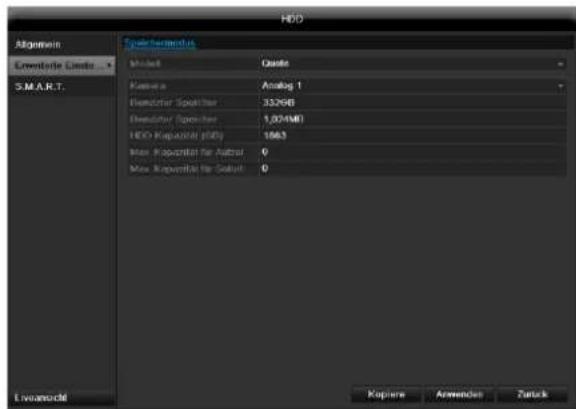

4. Selecteer bij Kopieer of de instelling voor alle

camera’s moet worden overgenomen.

5. Bevestig de instellingen met een klik op Toepassen

en verlaat het menu met OK. die Festplattengruppe gespeichert werden sollen.

6. Klik op Toepassen en bevestig de nieuwe start in het

volgende venster met OK. S.M.A.R.T S.M.A.R.T. betekent Self-Monitoring Analysis and Re- porting Technology. Klicken Sie auf das Untermenü „S.M.A.R.T“. In diesem Untermenü haben Sie die Möglichkeit ihre Festplatte auf Fehler zu prüfen. Deactiveer deze functie niet, indien mogelijk. Disk Management Selectie van de te bewerken harde schijf Zelftest-status Geeft de status van de actuele zelftest weer. Zelftesttype Selecteer het type voor de zelftest. Korte test / Expanded Test/ Transport Test S.M.A.R.T Klik het pictogram aan om de zelftest te starten. Temperatuur (°C) Weergave van de temperatuur van de harde schijf Inschakelen (dagen) Weergave van de bedrijfsdagen van de harde schijf Zelf-evaluatie Statusweergave van de zelf- evaluatie Complete analyse Statusweergave van de analyse Bevestig de instellingen met een klik op Toepassen en verlaat het menu met OK.

Let op: Als er maar één narde schijf geïnstalleerd is, en deze de status „Alleen lezen“ krijgt, kan het apparaat geen opnames uitvoeren! Status harde schijf controleren U kunt de status van elke harde schijf in het menu Onderhoud controleren. In de log-gegevens wordt de SMART-informatie opgeslagen (Self-Monitoring, Analysis and Reporting Technology). Roep hiertoe het logbestand op en zoek naar informatie/S.M.A.R.T. Vaste schijf. Alarmen harde schijf instellen U kunt alarmen vastleggen die u informeren over fouten op de harde schijf. Roep hiertoe Waarschuwing in het menu Instellingen op.160 Handmatig Management Opname Druk op de REC-toets of ga in het hoofdmenu naar Handmatig Management om een handmatige beeld- /video-opname te starten. Klik op het submenu „Opname”.

Analoog Selectie van de instellingen voor alle camera’s Klik op „Off“ resp. „On” om de instellingen te wijzigen. On groen Opname volgens tijdschema, On geel: Opname door handmatige bediening Off rood: Geen opname Duur Klik op het teken om de continue opname voor alle kanalen voor de hele dag te activeren. Klik op „Ja” om de keuze te bevestigen. Bewegingsdetectie Klik op het teken om de bewegingsdetectie voor alle kanalen voor de hele dag te activeren. Klik op „Ja” om de keuze te bevestigen.161 Afspelen Druk in het hoofdmenu op Afspelen, om video-opnames te zoeken na een gebeurtenis of een markering of om de opgeslagen beelden te bekijken. Opname plannen De volgende instellingen zijn beschikbaar: Alle / A1 –

Camera waarop u wilt zoeken Video Type Schema, bewegingsdetectie, alarm resp. bewegingsdetectie en/of alarm, handmatige opname, alle opnamen Bestand Type Geblokkeerd, vrijgegeven, alles Start Tijd Stop Tijd Voer de datum en de tijd in Klik op Zoeken om opnamen te zoeken die voldoen aan de gekozen instellingen. De resultaten worden weergegeven: Kies een opname door op de regel te klikken en vervolgens op „Afspelen”-symbool.

Opmerking In de weergavemodus kunt u op elk moment terugkeren naar de gebeurteniszoekfunctie door met de rechtermuisknop te klikken en „Video zoeken” te selecteren.

Opmerking De submenu’s „Markering” en „Foto” zijn vrijwel identiek met het hierboven beschreven menu en worden daarom niet afzonderlijk beschreven. In het submenu „Markering” wordt niet gezocht op opnametype maar op de naam of een trefwoord uit de naam van de markeringen Bij Evenement Klik op de tab „Bij Evenement”: Er wordt een lijst weergegeven met alle gebeurtenistypes. Selecteer bij „Gebeurtenistype” of er moet worden gezocht naar opnames bij beweging („Bewegingsdetectie”). Kies door het activeren van de checkbox een of meerdere camera’s. Klik op Zoeken. Kies op de verschijnende lijst een of meerdere gebeurtenisopnames. Klik op Details voor gedetailleerde informatie over de opname’s.

Opmerking Met de exportfunctie kunnen belangrijke opnamen naar aangesloten externe media worden gekopieerd zoals bv. USB-media USB-harde schijf DVD-brander etc. Bij de selectie „Exporteer” worden alle opnames van de geselecteerde periode geëxporteerd. Let op dat hierbij niet meer dan 24 uur kunnen worden geëxporteerd.

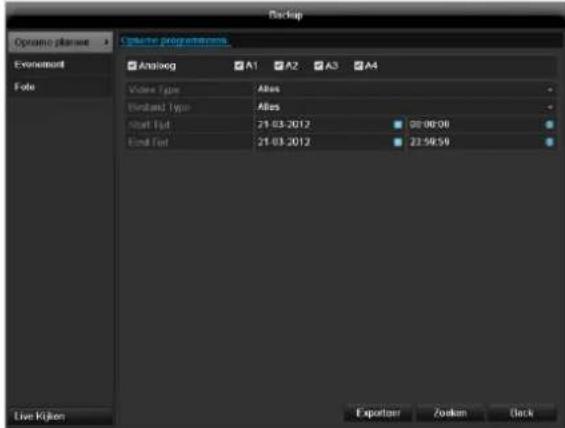

1. Voer de parameters in, zie pagina 150.

2. Klik op Details om het zoeken te beperken.

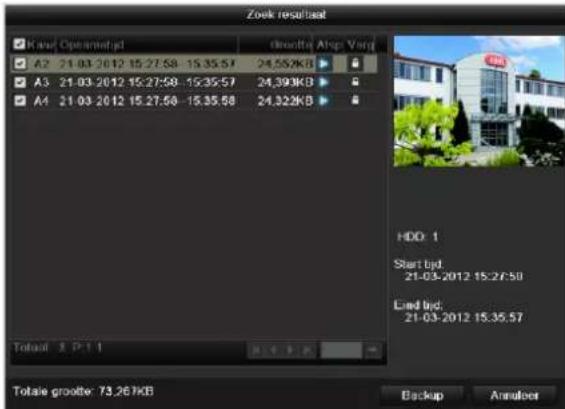

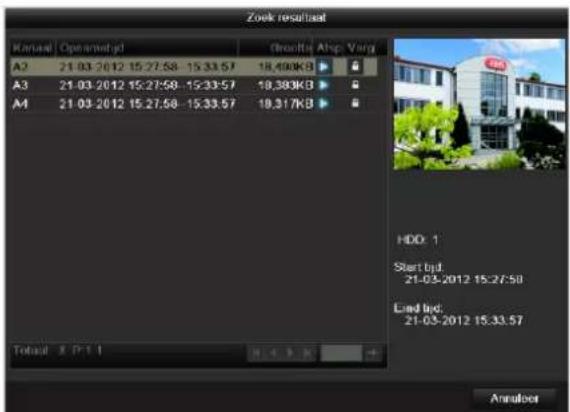

De omvang van de verschillende opnamen en de totale omvang van alle gevonden bestanden wordt weergegeven. Door op het „Afspelen”-symbool te klikken, kunt u de betreffende opname bekijken Voor het blokkeren of vrijgeven van een bestand klikt u op het „Vergrendet”-symbool.

3. Klik op Export om naar het scherm voor exporteren

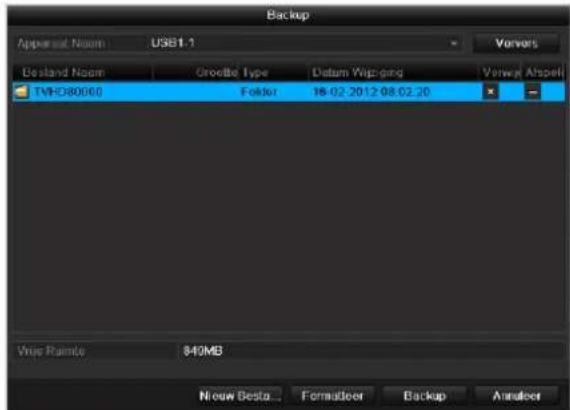

1. Kies in het uitklapmenu het medium waar de

gegevens naartoe meten worden gekopieerd

2. Wanneer het gewenste medium niet in de lijst staat,

klikt u op Ververs. Wanneer het medium dan nog steeds niet wordt weergegeven, koppelt u de recorder los van de re- corder en maakt u de verbinding opnieuw. Raadpleeg hiervoor de handleiding van de fabrikant.

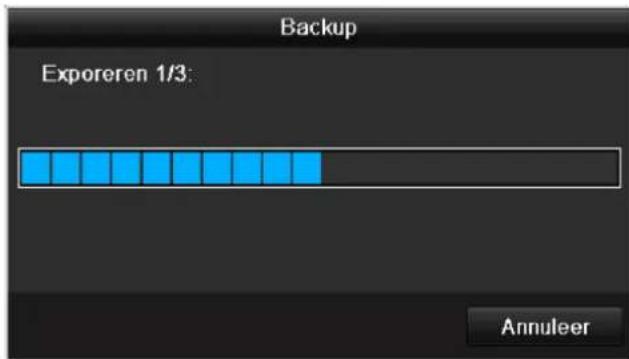

3. Klik op Backup om te beginnen met exporteren. De

voortgang van het proces wordt weergegeven

Opmerking Nadat de gegevens zijn geëxporteerd, kunt u de gegevens op het medium selecteren en afspelen met de meegekopieerde player. Op die manier kunt u controleren of het exporteren foutloos is verlopen.Backup

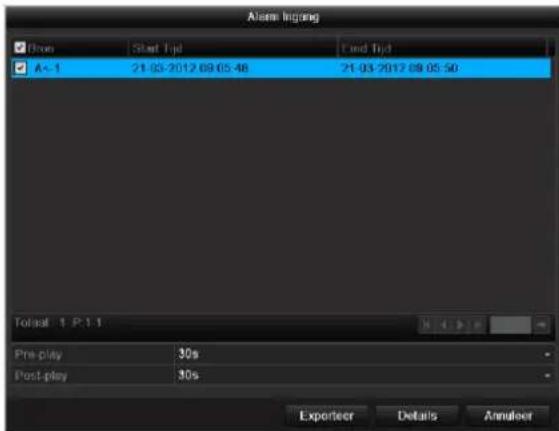

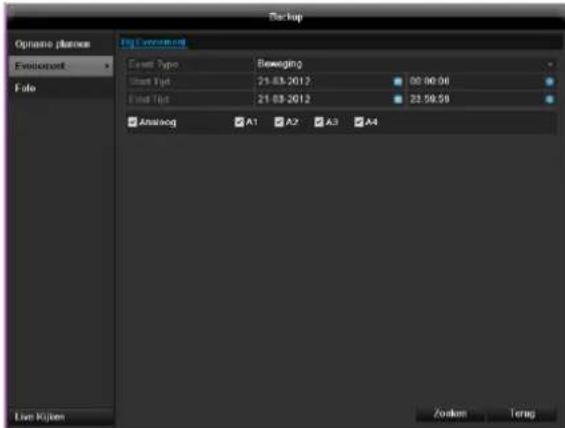

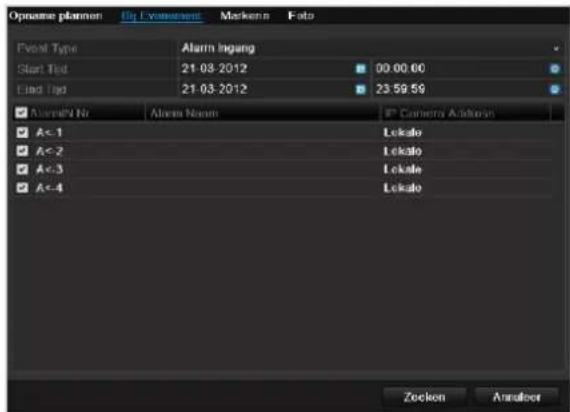

Evenement (gebeurtenistype „Beweging”) Leg de opnameperiode vast waarin u wilt zoeken met behulp van de keuzevakjes bij „startijd” en „eindtijd”. Selecteer de camera door het keuzevakje te activeren resp. te deactiveren en klik op Zoeken. Bij beide gebeurtenistypes veschijnt na het indrukken van de knop Zoeken het volgende venster: Selecteer de bestanden die u wilt exporteren door het keuzevakje te activeren resp. te deactiveren. Bij „pre- play” resp. „post-play” kunt u de voor- resp. na-alarmtijd instellen. Hiermee kunt u de lengte van uw exportvideo vastleggen. Klik op Details om de geselecteerde video te bekijken. Voor gedetailleerde informatie over het venster , zie Opname Konfiguratie (p. 155).

Opmerking De „pre-play”-opnames/vooralarmopnames kunnen alleen worden bekeken, indien de opname is gestart voor het alarm plaatsvond.

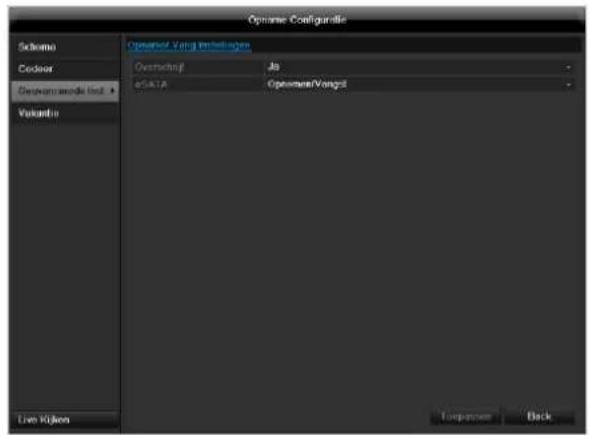

Opmerking De submenu’s „Opname Konfiguratie” en „Foto” zijn vergelijkbaar en worden daarom niet afzonderlijk beschreven.Onderhoud

Opmerking Het menu dient voor het onderhoud van de recor- der en mag uitsluitend worden gebruikt door ervaren gebruikers.

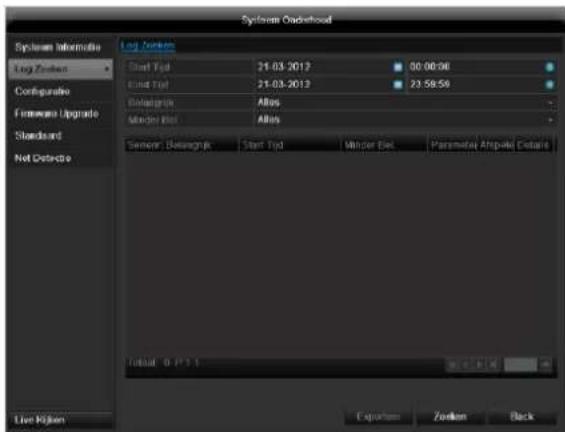

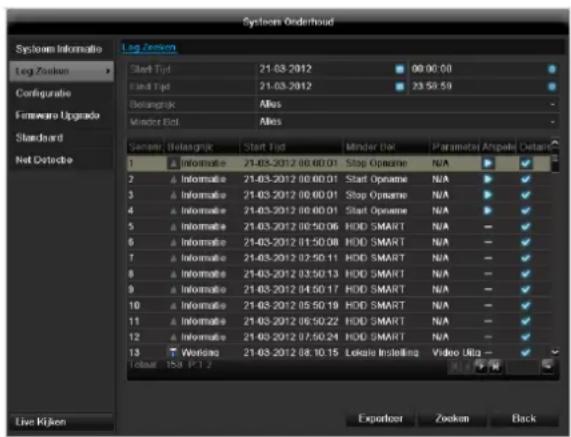

Log Zoeken In het logbestand kan worden gezocht volgens bepaalde criteria, bv. alarm, uitzondering, bediening of informatie van opname of informatie (S.M.A.R.T. status van de har- de schijf)

Firmware Upgrade Firmware-update uitvoeren

Net Detectie Weergave van de transmissie- en ontvangerrate van de recor- der

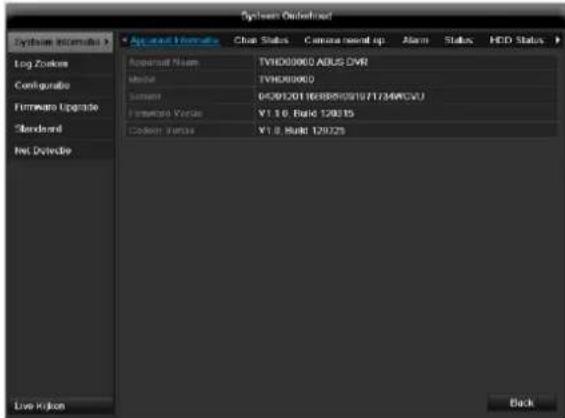

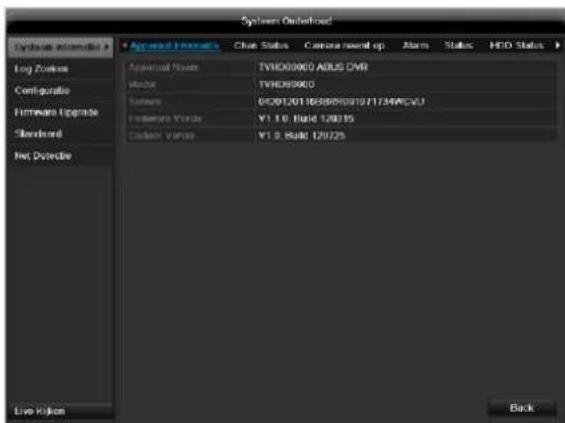

Opmerking In het informatiemenu worden de technische gegevens van het apparaat alsook informatie over de verschillende instellingen van de camera, opname etc. weergegeven. Dit is bijvoorbeeld nuttig bij support-vragen. Log zoeken

Opmerking Het zoeken naar gebeurtenissen kan aan de hand van de volgende types/gebeurtenissen/ parameters worden uitgevoerd: Alles Alarm Uitzondering Werking Informatie

Uitzondering Alles Video Signaal Verloren Videosignaal uitzondering Illegale Inlog HDD Fol HDD Fout IP Conflict Netwerk Verbroken Uitzondering opname Video in-/uitgangssignaal niet gelijk OpnamebufferOnderhoud

Proces Alle Power On Lokaal: Niet geplande uitschakeling Lokaal: Uitschakelen, Herstarten, Aanmelden, Afmelden Lokaal: Instellingen wijzigen Lokaal: Update Lokaal: Opname starten Informatie Alles HDD Informatie HDD S.M.A.R.T. Start / Stop Opname Start / Stop Vangst Verwijder Verlopen Opname Netwerk HDD Informatie

1. Kies de gebeurtenis waar u in het logbestand naar

wilt zoeken en kies een subparameter.

2. Voer datum en tijd in bij “Start tijd” en “Stop tijd” en

3. Het resultaat wordt als volgt weergegeven:

Het wisselen van de pagina’s geschiedt via de navigatiebalk: (1) (2) (3) (4) (5) (6)

Opmerking Druk voor het vooruit-, resp. achteruitbladeren op (3), resp. (2). Druk voor het springen naar de eerste, resp. laatste pagina op (4), resp. (1). Om naar een bepaalde pagina te gaan, voer dit in het veld bij (5) in en bevestig dit met een klik op (6). Klik op Details voor gedetailleerde informatie. Klik op Afspelen wanneer u de opname bij de gebeurtenis wilt afspelen. Klik op Experteer om het logbestand te kopiëren naar een USB-medium. Configuratie

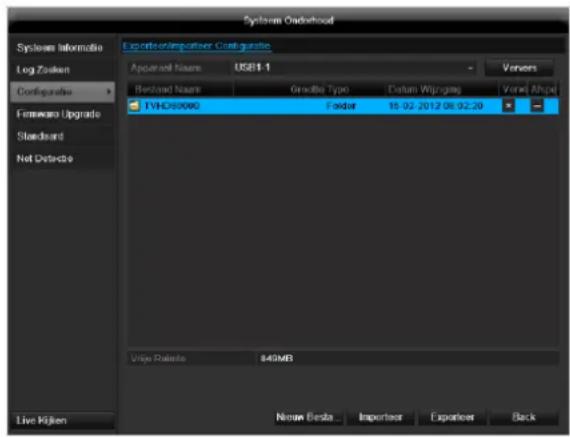

Opmerking De configuratiebestanden bevatten alle instellingen van de recorder die u na de eerste ingebruikname heeft geconfigureerd. Deze be- standen kunnen op een USB-medium worden opgeslagen. Hiermee kunt u een tweede recorder configureren met identieke instellingen. Firmware Upgrade

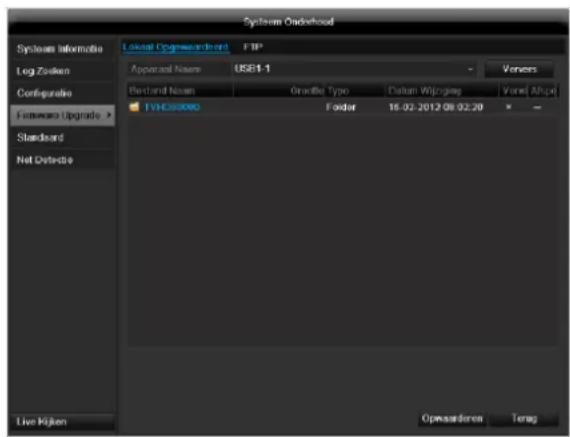

Opmerking Een update kan worden uitgevoerd vanaf een USB-medium, via het netwerk. Kopieer het bestand voor de update met de extensie *.mav naar de hoofdmap van een USB-stick. Sluit de USB-stick aan op één van de USB- aansluitingen van de recorder.

1. Selecteer de USB-aansluiting, klik eventueel op

2. Selecteer het updatebestand en klik op de knop

3. Wacht tot het systeem opnieuw wordt gestart.

4. Controleer de nieuwe firmwareversie in het menu

Onderhoud / ”System Informatie”. Standaard

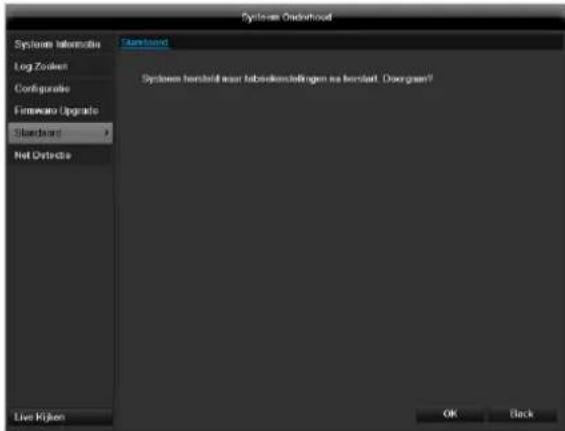

Opmerking Bij deze optie worden de fabrieksinstellingen hersteld (reset).

Waarschuwing Alle instellingen die u sinds de inbedrijfstelling heeft uitgevoerd (camera’s, opname- instellingen, alarmen enz.) worden daarbij gewist! Voorkom verlies door vooraf de instellingen op te slaan. Na uitvoering van de reset kunt u deze weer inlezen.

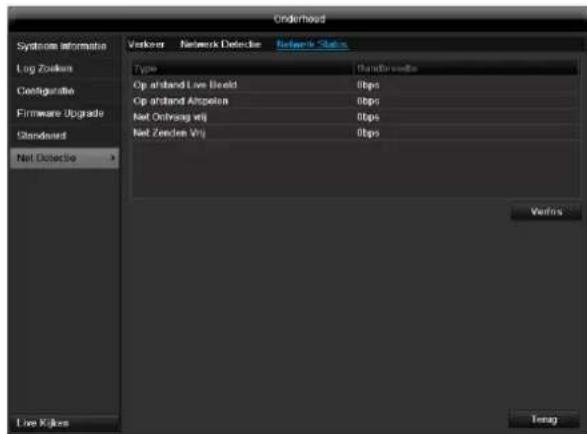

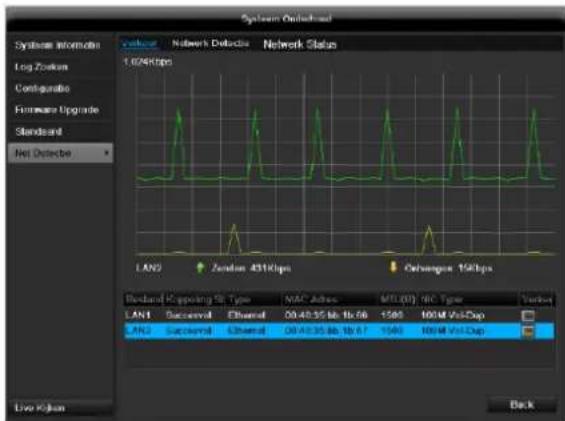

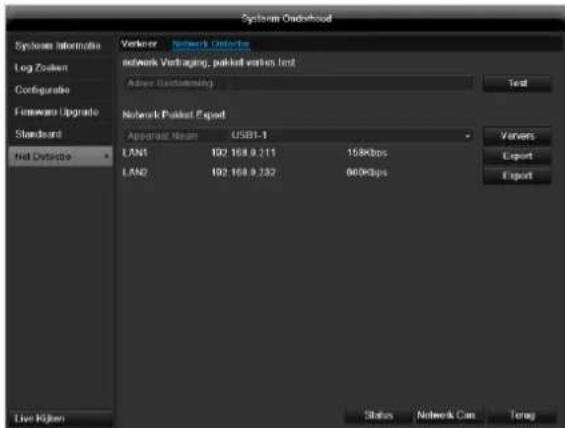

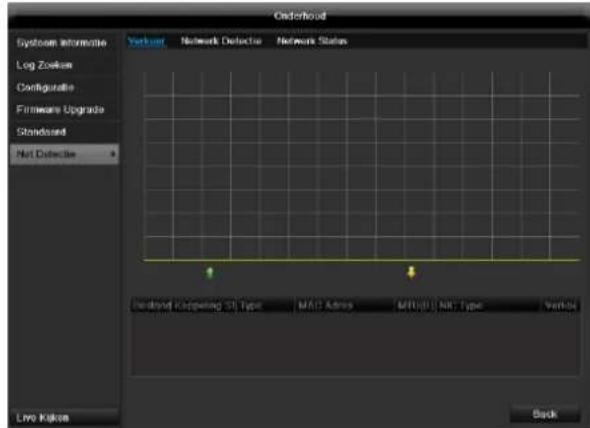

Opmerking Hier wordt informatie over het netwerkverkeer en de netwerkinterfaces weergegeven. TAB Netwerkbelasting De hoeveelheid ontvangen en verzonden gegevens wordt grafisch weergegeven. In het veld onder de grafiek worden afhankelijk van de netwerkinstellingen de status en informatie over één, resp. twee netwerkaansluitingen weergegeven. TAB NetwerkidentificatieOnderhoud

Bij „Adres Bestemming” kunt u de verbinding met een ander apparaat, zoals bijvoorbeeld een computer, controleren („pingen”). Voer het netwerkadres van het te controleren apparaat (bijv. 192.168.0.25) in en druk op Test. Informatie over twee parameters verschijnen: Parameter Instelling Gemiddelde vertraging De tijd die het gepingde apparaat nodig heeft om te antwoorden Pakker verlies tarief: geeft in procent aan, hoeveel procent van de pakketten niet werden overgedragen

Opmerking Bij een hoge pakketverlieswaarde wordt aanbevolen de „Netwerktest” te herhalen.

Opmerking Als de hoge pakketverlieswaarde blijft optreden dient u uw netwerk op defecte bedrading of scha- de in de leiding te controleren. Hoe hoger de pakketverlieswaarde is, hoe slechter de verbinding tussen het gepingde apparaat en de recorder is.

Bij „Netwerk Pakket export” kunt u de instellingen van de afzonderlijke aansluitingen, resp. - afhankelijk van de instelling van de aansluiting, exporteren.

3. Selecteer bij „Apparaat Naam” een opslagmedium,

waarop de instellingen moeten worden opgeslagen.

Na afloop van de voorgangsweergave verschijnt bij succesvolle initialisatie een tipvenster. Sluit deze met OK. Klik op status, om de status van de LAN- aansluitingen (verbonden/niet verbonden) te laten weergeven. Klik op Netwerk, om uw netwerkinstellingen te wijzigen (zie p.143). TAB Netwerk Status Overzicht van de bandbreedte. Met een klik op Actualiseren kunt u de gegevens vernieuwen.Onderhoud

Opmerking Selecteren Vergrendel om het menu blokkeren. Selecteer Uitzetten om het apparaat het uitschakelen. Selecteer Herstarten starten, om een reboot (uitschakelen, opnieuw inschakelen) uit te voeren.Oplossen van storingen

Oplossen van storingen Lees de onderstaande instructies en opmerkingen door om de mogelijke oorzaak voor een storing vast te stellen voordat u contact opneemt met de technische ondersteuning. Storing Oorzaak Oplossing Geen stroom. Netkabel is niet aangesloten. Netkabel goed op het stopcontact aansluiten. Netschakelaar staat OFF. Netschakelaar op ON zetten.

Geen spanning op het stopcontact. Evt. ter controle een ander apparaat op dit stopcontact aansluiten. Geen beeld. Het beeldscherm is niet ingesteld op ontvangst . Stel de juiste videomodus in totdat er een beeld van de recorder verschijnt. Videokabel niet correct aangesloten. Videokabel correct aansluiten. Aangesloten monitor is uitgeschakeld. Monitor inschakelen. Geen geluid. Audiokabels zijn niet correct aangesloten. Audiokabels correct aansluiten. Via de audiokabels aangesloten apparatuur niet ingeschakeld. Via de audiokabel aangesloten apparatuur niet ingeschakeld. Audiokabel beschadigd. Kabel vervangen. Harde schijf werkt niet. Verbindingskabels zijn niet correct aangesloten. Kabels correct aansluiten. Harde schijf defect of niet compatibel. Harde schijf vervangen door een juiste versie. USB-aansluiting werkt niet. Apparaat wordt niet ondersteund. Ondersteund USB-apparaat aansluiten, USB2.0. Er wordt een USB-hub gebruikt. USB-apparaat direct aansluiten. Geen netwerktoegang. Netwerkkabel los. Netwerkkabel aansluiten. Netwerkinstellingen (DHCP, IP-adres etc.) niet correct. Netwerkinstellingen controleren en evt. corrigeren. Afstandsbediening werkt niet. Batterijen verkeerd geplaatst (polariteit, +,-) of leeg. Vervang de batterijen door nieuwe. Om de recorder met de afstandsbediening te bedienen moet de afstandsbediening op de recorder worden gericht. Afstandsbediening is te ver van de recorder verwijderd. Gebruik de afstandsbediening op een afstand van maximaal 7 meter. Er is een obstakel tussen de afstandsbediening en de recorder. Verwijder het obstakel. Te sterke verlichting of TL-buizen. Sterke invloed van TL-buizen voorkomen. Opnemen niet mogelijk. Geen HDD resp. HDD niet geïnitialiseerd. Harde schijf inbouwen en initialiseren. Recorder schakelt plotseling uit. De temperatuur in de recorder is te hoog. Maak de recorder schoon resp. verwijder al- le voorwerpen die de ventilatie kunnen beperken.

Recorder reinigen en onderhouden Opmerking De recorder is onderhoudsvrij Bescherm de recorder tegen stof, vuil en vochtTechnische gegevens

Technische gegevens Technische wijzigingen en fouten voorbehouden. De afmetingen zijn benaderingen ABUS digitale recorder TVVR41200 TVVR41210 TVVR41220 Videocompressie H.264 Camera-ingangen

Relaisausgang 1 (belastbaarheid: 12 VDC/1 A) 4 (belastbaarheid: 12 VDC/1 A) 4 (Belastbarkeit: 12 VDC/1A) Gebruikersniveaus 2 (max. 31 gebruikers) Netwerkaansluiting 1 x RJ45 10/1000 Mbps Gelijktijdige netwerktoegang 128 cameraverbindingen Netwerkfuncties Live kijken, weergave, gegevensexport DDNS

Alarmering Akoestisch waarschuwingssignaal, OSD-signaal, e-mail, CMS Audio Audio In 1-4: RCA (2.0 V s-s, 1kΩ), Audio Out: 1 x RCA (2.0 V s-s, 1kΩ) Besturing USB-muis Software ABUS CMS software OSD-talen Duits, Engels, Frans, Nederlands, Deens, Zweeds Pools, Russisch Stroomvoorziening 12 VDC, 3,3 A, 50~60 Hz 12 VDC, 5,0 A, 50~60 Hz Opgenomen vermogen <10 W (zonder harde schijf) <15W (zonder harde schijf) <20W (zonder harde schijf) Bedrijfstemperatuur -10 °C ~ + 55 °C Afmetingen (bxhxd) 400 x 45 x 275 mm Gewicht ≤ 4,0 kg zonder harde schijf Certificeringen

HDD opslagcapaciteit De benodigde opslagcapaciteit voor opname en bewaking is, naast de fysieke opslagcapaciteit van de gebruikte harde schijf, afhankelijk van de ingestelde resolutie en de beeldfrequentie van de opname.Technische gegevens

Op de meegeleverde cd vindt u een rekenmachine om het benodigde geheugen op een harde schijf te berekenen. Daarnaast kunt u deze software ook op onze homepage downloaden. Overzicht van verbinding combinaties De mogelijkheid bestaat om een Spot-monitor aan te sluiten. In de tabel hieronder kunt u zien welke combinaties mogelijk zijn. Een vinkje betekent mogelijk, een kruisje betekent niet compatibel met elkaar. BNC

Afvoeren Verwijzing naar de EG-richtlijn voor oude elektrische- en elektronische apparatuur In verband met de bescherming van het milieu mag deze recorder aan het einde van de levensduur niet worden afgevoerd met het huishoudelijk afval. Dit apparaat kan worden afgevoerd volgens de geldende landelijke richtlijnen. Neem de plaatselijk geldende voorschriften voor de afvoer van deze materialen in acht.

Voer dit apparaat af volgens de EG richtlijn voor elektronisch en elektrotechnisch afval 2002/96/EC - WEEE (Waste Electrical and Electronic Equipment). Bij vragen kunt u con- tact opnemen met de verantwoordelijke instantie in uw gemeente. Adressen voor het inleveren van uw oude apparatuur krijgt u bv. bij de gemeente, de plaatselijke reinigingsdiensten of bij uw leverancier.

EU-richtlijn 2002/95/EG (RoHS-richtlijn) Dit apparaat voldoet aan de RoHS-richtlijn Voldoen aan de RoHS-richtlijn betekent dat het product of component geen van de volgende substanties in een hogere dan de volgende concentratie bevat in homogene materialen, tenzij de substantie deel uitmaakt van een toepassing die van de RoHS-richtlijn is uitgezonderd. a)0,1 % lood (naar gewicht), b)Kwik, c)Zeswaardig chroom, d)Polybroombifenylen (PBB) en polybroomdifenylethers (PBDE) e)0,01 % cadmium (naar gewicht)Glossarium

Glossarium Gebruikte vaktermen 1080i HDTV beeldsignaal met 1060 pixel en geïnterlinieerde beeldopbouw. 16:9 Beeldverhouding van een breedbeeldmonitor dat is afgeleid van het bioscoopformaat. 720p HDT beeldsignaal van 1280 x 720 pixel en progressieve beeldopbouw. RESOLUTIE Het standaard PAL televisiesysteem geeft TV beeld weer met 576 lijnen met normaal 768 beeldpunten Hoge resolutie TV (HDTV) werkt met minimaal 1280 x 720 beeldpunten. BEELDDIAGONAAL Indicatie van de afmetingen van een beeldscherm: de afstand van de linkeronderhoek tot de rechterbovenhoek in inch (") of centimeters (cm). BROWSER Programma voor het weergeven van pagina’s op het World Wide Web (www, onderdeel van internet). CIF "Common Intermediate Format". Oorspronkelijk bedoeld voor het omrekenen van PAL naar NTSC. CIF komt overeen met een videoresolutie van 352 x 288 pixel, 2 CIF 704 x 288 pixel, 4 CIF 704 x 576 pixel. CINCH Veelgebruikte busaansluiting voor analoge of KBOS videosignalen. DDNS "Dynamic Domain-Name-System" vermelding. Netwerkservice die de IP-adressen van de gebruikers in een database bijhoudt en onderhoud. DHCP status "Dynamic Host Configuration Protocol". Netwerkprotocol dat het mogelijk maakt om apparatuur (clients) automatisch aan bestaande netwerken te koppelen. Hierbij wijzen DHCP-servers (zoals bv. internet routers) automatisch het IP-adres, het subnetmasker, de gateway de DNS-server en evt. de WINS-server toe aan de clients. Aan de kant van de client hoeft daarvoor al- leen het automatisch verkrijgen van een IP-adres te wor- den ingeschakeld. DOMAIN Domein (naamruimte) voor de identificatie van internet- pagina’s (bv. www.abus-sc.nl). DUAL-STREAM Dualstream is de naam van een transmissiemethode voor video. Er worden gelijktijdig twee streams verzonden, bv. via een netwerk, één stream in hoge en één in lage resolutie. De zgn. "main stream" heeft een 4CIF resolutie, de zgn. "substream" slechts CIF. DVR Digitale videorecorder. Een apparaat voor het opnemen van verschillende video- en audiobronnen (analoog en digitaal). De gegevens worden vóór de opname gecomprimeerd en vervolgens op bv. een harde schijf opgeslagen. KBOS/CVBS Afkorting voor kleur, beeld, onderdrukking en synchronisatie. De eenvoudigste vorm videosignaal, ook wel "composiet signaal". De beeldkwaliteit is relatief laag. H.264 (MPEG-4 AVC): standaard voor zeer efficiënte compressie van videosignalen. Wordt onder andere gebruikt bij Blu-ray en videoconferentiesystemen. HDD "Hard Disk Drive": harde schijf (gegevensopslag op magnetische schijven). Digitale opslag in computers of DVR’s. GIGABYTE Eenheid voor de opslagcapaciteit van opslagmedia (HDD, USB, SD/MMC-geheugenkaarten. HDVR Hybride DVR. DVR voor de opnamen van analoge camera’s en netwerkcamera’s. http "Hypertext Transfer Protocol". Een protocol voor de overdracht van gegevens via netwerken. Voornamelijk gebruikt voor de weergave van internetpagina’s in een browser. INTERLACED Geïnterlinieerde opbouw van een videobeeld (TV). IP-ADRES Een adres in een computernetwerk, gebaseerd op het Internet Protocol (IP). Hiermee is het mogelijk om verschillende apparatuur binnen het netwerk te adresseren en op die manier exclusief verbinding te maken. JPEG Compressiemethode voor foto’s met relatief gering kwaliteitsverlies. De meeste digitale camera’s slaan de foto’s in het JPEG formaat op.Glossarium

MPEG Afkorting voor Moving Picture Experts Group. Het gaat hierbij om een internationale standaard voor het comprimeren van bewegende beelden. Op een DVD zijn de digitale audiosignalen in dit formaat gecomprimeerd en opgenomen. NTP „Network Time Protocol” Een protocol voor het synchroniseren van de tijd via een netwerk. Ook SNTP (Simple Network Time Protocol), dit is een vereenvoudigde versie van het protocol. NTSC Standaard voor kleurentelevisie in de VS. Het systeem verschilt op enkele punten van de Europese norm PAL. Een volledig NTSC beeld bestaat bv. uit 480 zichtbare van in totaal 525 lijnen. Er worden per seconde 60 halve beelden weergegeven. In vergelijking met PAL is het systeem gevoeliger voor kleurafwijkingen. PAL „Phase Alternating Line”. Europese norm voor kleurentelevisie. Er wordt gebruik gemaakt van 576 zichtbare beeldlijnen. Met de lijnen die worden gebruikt voor de stuursignalen bestaat een volledig beeld uit 625 lijnen. Er worden per seconde 50 halve beelden weergegeven. De fase van het kleurensignaal wisselt daarbij van beeldlijn tot beeldlijn. PANEL Vakterm voor het inwendige van een vlak beeldscherm (men spreekt dan van LCD of plasma panels).

Een "Personal Computer" kan als terminal op afstand worden gebruikt met de meegeleverde software of met een browser. PIXEL "Picture element". Beeldpunt, beeldelement. De kleinste eenheid van een digitaal verzonden of weergegeven beeld. PIP "Picture in Picture". Afkorting voor de "Beeld-In-Beeld" functie waarbij op het beeldscherm gelijktijdig twee signaalbronnen worden weergegeven. De tweede signaalbron wordt daarbij over de eerste heen gelegd. PPPoE „PPP over Ethernet” (Point-to-Point protocol). Netwerkprotocol voor het opbouwen van een verbinding via een kieslijn zoals bijvoorbeeld wordt gebruikt bij ADSL aansluitingen. PROGRESSIVE Aftasting resp. weergave van een beeld per beeldlijn, in tegenstelling tot de geïnterlinieerde beeldopbouw zoals bij „interlaced”. PTZ "Pan-Tilt-Zoom". Draaien, kantelen, zoomen bij gemotoriseerde camera’s. USB "Universal Serial Bus". Seriële busaansluiting om bijvoorbeeld opslagmedia bij een draaiende PC aan te sluiten. Maximaal bruikbare transmissiesnelheid bij USB 2.0: ca. 320 Mbit/sec. (ca. 40 MB/sec.). HDMI/VGA "Video Graphics Array". Een bij de PC gebruikelijke inter- face voor analoge videosignalen. Het gaat hierbij in prin- cipe om RGB signalen. INCH Een maat voor de beeldschermdiagonaal Een inch (") komt overeen met 2,54 cm. De belangrijkste standaardmaten van 16:9 beeldschermen: 26" (66 cm), 32" (81 cm), 37" (94 cm), 42" (106 cm), 50" (127 cm), 65" (165 cm).Over de ingebouwde harde schijf

Over de ingebouwde harde schijf De ingebouwde harde schijf (HDD) is zeer gevoelig. Bedien de recorder volgens de handleiding om storingen van de harde schijf te voorkomen. Belangrijke opnamen moeten worden veiliggesteld op externe media om gegevensverlies te voorkomen.

Opmerking De recorder mag tijdens bedrijf niet worden be- wogen. Vocht in de recorder kan condenseren en de werking van de harde schijf verstoren. Verwijder nooit de stekker uit het stopcontact wanneer de recorder is ingeschakeld en onderbreek de stroomtoevoer nooit via de zekeringschakelaar. Verplaats de recorder niet meteen na het uitschakelen. Voordat u de recorder verplaatst dient u de volgende stappen te volgen:

2. Verwijder de stekker uit het stopcontact.

3. Verplaats de recorder.

Bij een stroomstoring terwijl de recorder in bedrijf is kunnen gegevens op de harde schijf verloren gaan. Maak altijd gebruik van een UPS! De harde schijf is zeer gevoelig. Onjuiste bediening of een ongeschikte omgeving kan de harde schijf na een bedrijfsduur van enkele jaren beschadigen. Indicaties daarvoor zijn het onverwacht stoppen van de weergave of zichtbare mozaïekeffecten in het beeld. Voor een defect van de harde schijf zijn er mogelijk geen aanwijzingen. Bij een defecte harde schijf is het niet mogelijk om opnamen af te spelen. In dit geval moet de harde schijf worden vervangen.ABUS 4/8/16-kanaals analoog digi- tale recorder
