MODE D'EMPLOI RD6506 SHERWOOD

■ Bitte beachten sies :

■ Bitte beachten sies :

Ce symbole sert à avertir l'utilisateur de la présence dans le boîtier de l'appareil de tensions dangereuses non isolées posant des risques d'électrocution.

Ce symbole sert à avertir l'utilisateur que la documentation fournie avec le matériel contient des instructions importantes concernant l'exploitation et la maintenance (réparation).

AVERTISSEMENT : POUR REDUIRE TOUT RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

Avertissements concernant l'installation

Remarque : Pour la dissipation de la chaleur, ne pas placer cet appareil dans un espace fermé, tel qu'une bibliothèque ou meuble similaire.

Veillez à laisser un espace autour de cet appareil, supérieur ou égal à ce qui est illustré ci-dessous.

Côtés gauche, droite et arrière : 20 cm, Côté supérieur : 40 cm

Remarque

MUR

Ne pas couvrir les ouvertures de ventilation et ne pas placer d'autres équipements au dessus de l'appareil.

POUR VOTRE SECURITE

EUROPE AUSTRALIE

220 V - 240 V

Les appareils expédiés vers l'Australie sont conçus pour fonctionner uniquement à 230 V CA.Pour des raisons de sécurité, la fiche 3 broches doit être branchée uniquement dans une prise d'alimentation tripolaire standard connectée directement au circuit de mise à la terre de la maison. Les rallonges à utiliser avec cet équipement doivent être trifilaires et branchées correctement pour assurer une connexion à la terre.Les rallonges électriques inappropriées sont la cause de tous les accidents mortels. Le fait que l'appareil fonctionne de façon satisfaisante ne veut pas dire que la source d'alimentation est mise à la terre ou que l'installation est totalement sans risque. Pour votre sécurité, si vous avez un quelconque doute concernant la mise à la terre de la source d'alimentation, consultez un électricien qualifié.VOLTAGE PANEUROPEEN UNIFIETous les appareils peuvent être utilisées sur des sources d'alimentation 220-240 V CA.

ATTENTION

• Laisser de l'espace autour de l'appareil pour assurer une ventilation suffisante.
• Eviter d'installer dans des endroits trop chauds ou trop froids, ou dans une zone exposée directement au soleil ou à équipement de chauffage.
• Protéger l'appareil contre l'humidité, l'eau et la poussière.
• Eviter que des objets étrangers pénètrent dans l'appareil.
• Pour ne pas gêner la ventilation, les fentes de ventilation, ne doivent pas être couvertes par des objets tels que des journaux, nappes de table, rideaux etc.
• Ne placer sur l'appareil aucune source de flamme nue, telle que des chandelles allumées.
• Il faut tenir compte de la protection de l'environnement lors de la mise au rebut des piles.
• L'appareil ne doit pas être exposé au ruissellement ni à la projection d'eau.
• Aucun objet rempli de liquide, un vase par exemple, ne doit être placé sur l'appareil.
• Ne pas mettre en contact des insecticides, du benzène ou un diluent avec l'appareil.
• Ne jamais démonter ou modifier l'appareil d'une manière ou d'une autre.

■Remarques concernant le cordon CA et la prise secteur.

- L'appareil reste sous tension tant qu'il est branché à une prise secteur, même s'il est éteint.

- Pour déconnecter complètement cet appareil du secteur, il faut le débrancher de la prise secteur.

- Lors de l'installation de cet appareil, il faut s'assurer que la prise secteur utilisée est facilement accessible.

- Débrancher l'appareil du secteur s'il ne va pas être utilisé pendant une longue période.

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils usagés

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre maire, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

[Information relative à l'élimination des déchets dans les pays extérieurs à l'Union européenne]

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour éliminer ces articles, contactez les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Remarque relative au pictogramme sur les piles (voir les deux exemples ci-contre) :

Le symbole Pb ci-contre pour les piles indique que cette pile contient du plomb.

SOMMAIRE

Introduction

• A LIRE AVANT D'UTILISER L'APPAREIL 1 2

Raccordements du système | 4

Commandes du panneau frontal | 10

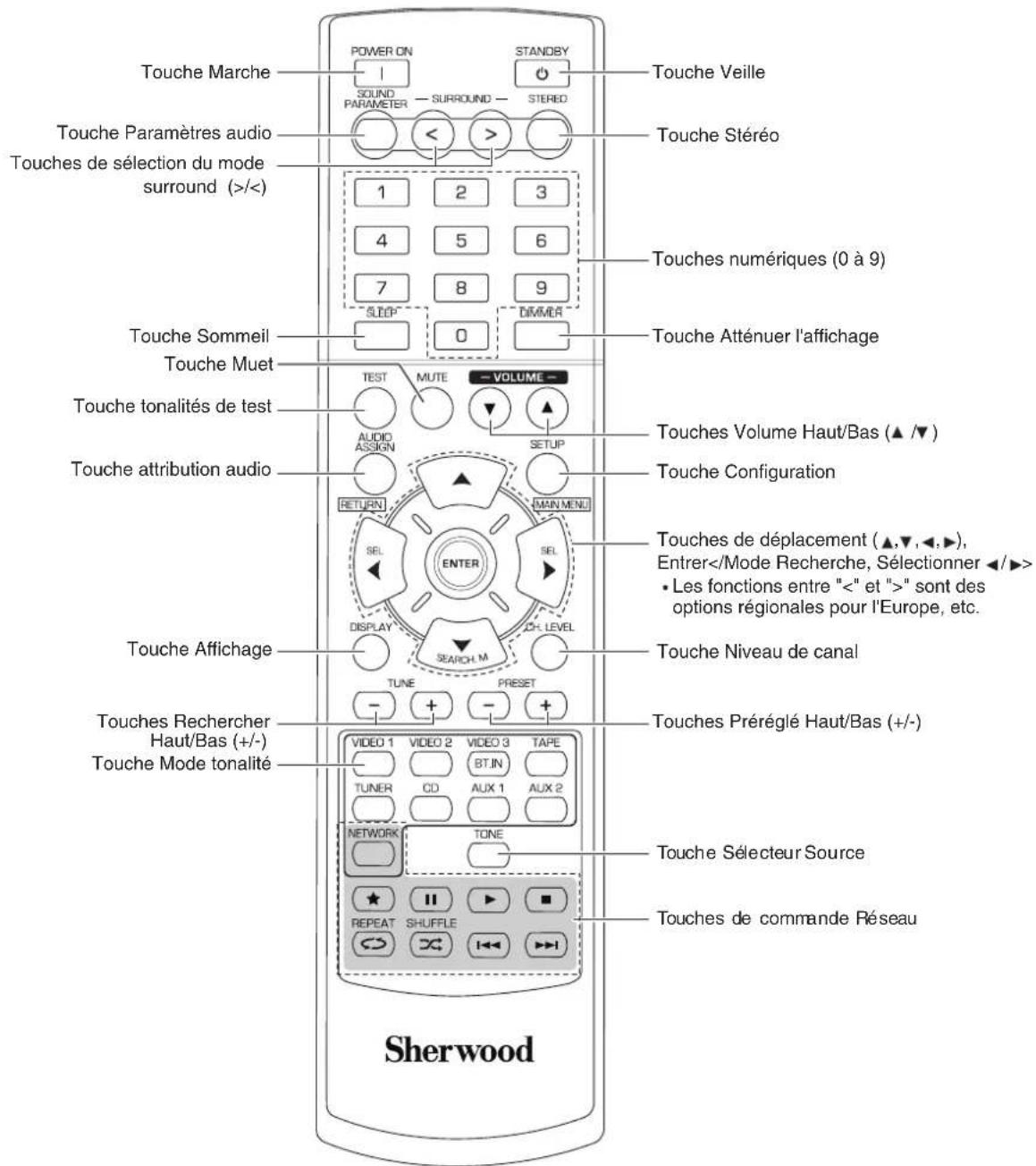

Télécommande | 12

• PORTEE DE LA TELECOMMANDE I 13

• MISE EN PLACE DES PILES I 13

Fonctionnement

• ECOUTER UNE SOURCE DE PROGRAMMES I 14

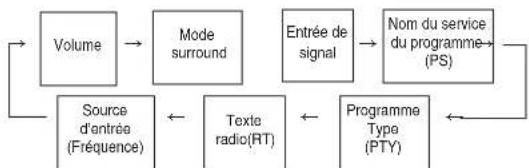

• ECOUTER DES EMISSIONS RDS (FM UNIQUEMENT) I 24 (RDS Tuner (Option régionale pour certains pays Européens, etc.))

• ENREGISTREMENT | 26

• AUTRES FONCTIONS | 27

• CONFIRMATION DE LA FONCTION HDMI | 28

Configuration du système | 29

Guide de dépannage | 44

Spécifications | 45

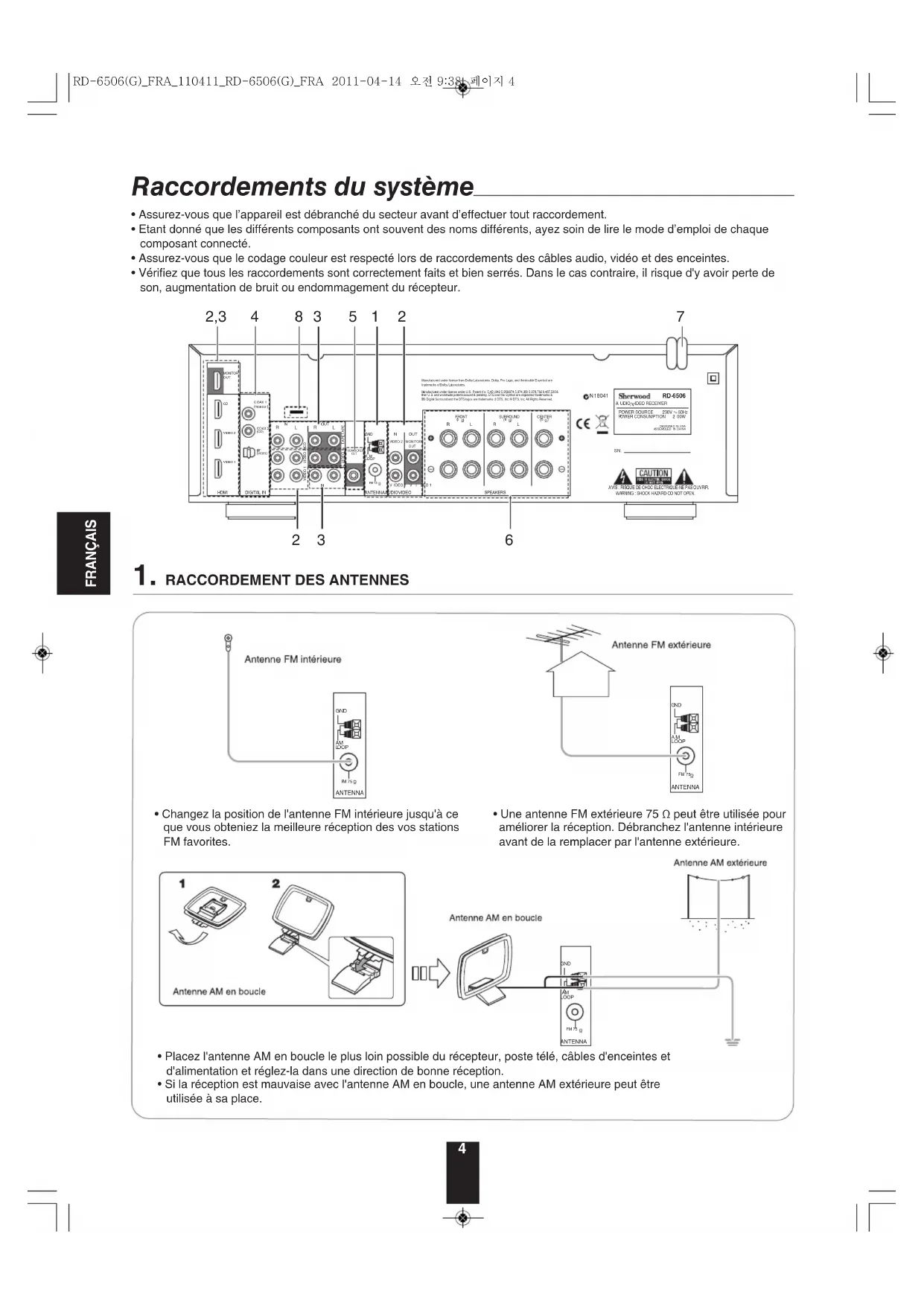

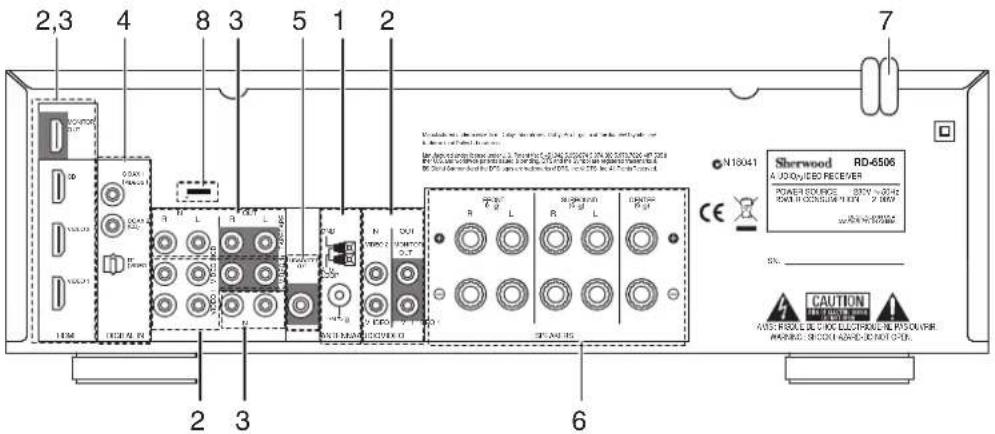

Raccordements du système

• Assurez-vous que l'appareil est débranché du secteur avant d'effectuer tout raccordement.
• Etant donné que les différents composants ont souvent des noms différents, ayez soin de lire le mode d'emploi de chaque composant connecté.
• Assurez-vous que le codage couleur est respecté lors de raccordements des câbles audio, vidéo et des enceintes.
• Vérifiez que tous les raccordements sont correctement faits et bien serrés. Dans le cas contraire, il risque d'y avoir perte de son, augmentation de bruit ou endommagement du récepteur.

• Changez la position de l'antenne FM intérieure jusqu'à ce que vous obteniez la meilleure réception des vos stations FM favorites.

Antenne FM extérieure GND AM LOOP PM20 ANTENNA

• Une antenne FM extérieure 75 Ω peut être utilisée pour améliorer la réception. Débranchez l'antenne intérieure avant de la remplacer par l'antenne extérieure.

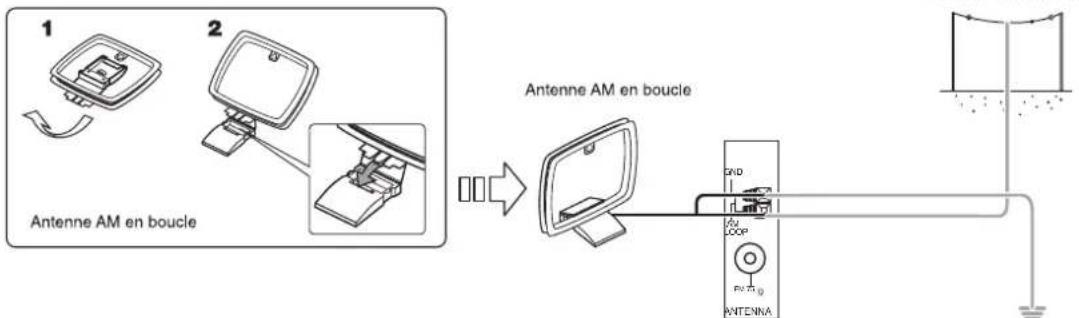

1 2 Antenne AM en boucle Antenne AM en boucle GND Au LOOP PWR ANTENNA

• Placez l'antenne AM en boucle le plus loin possible du récepteur, poste télé, câbles d'enceintes et d'alimentation et réglez-la dans une direction de bonne réception.
• Si la réception est mauvaise avec l'antenne AM en boucle, une antenne AM extérieure peut être utilisée à sa place.

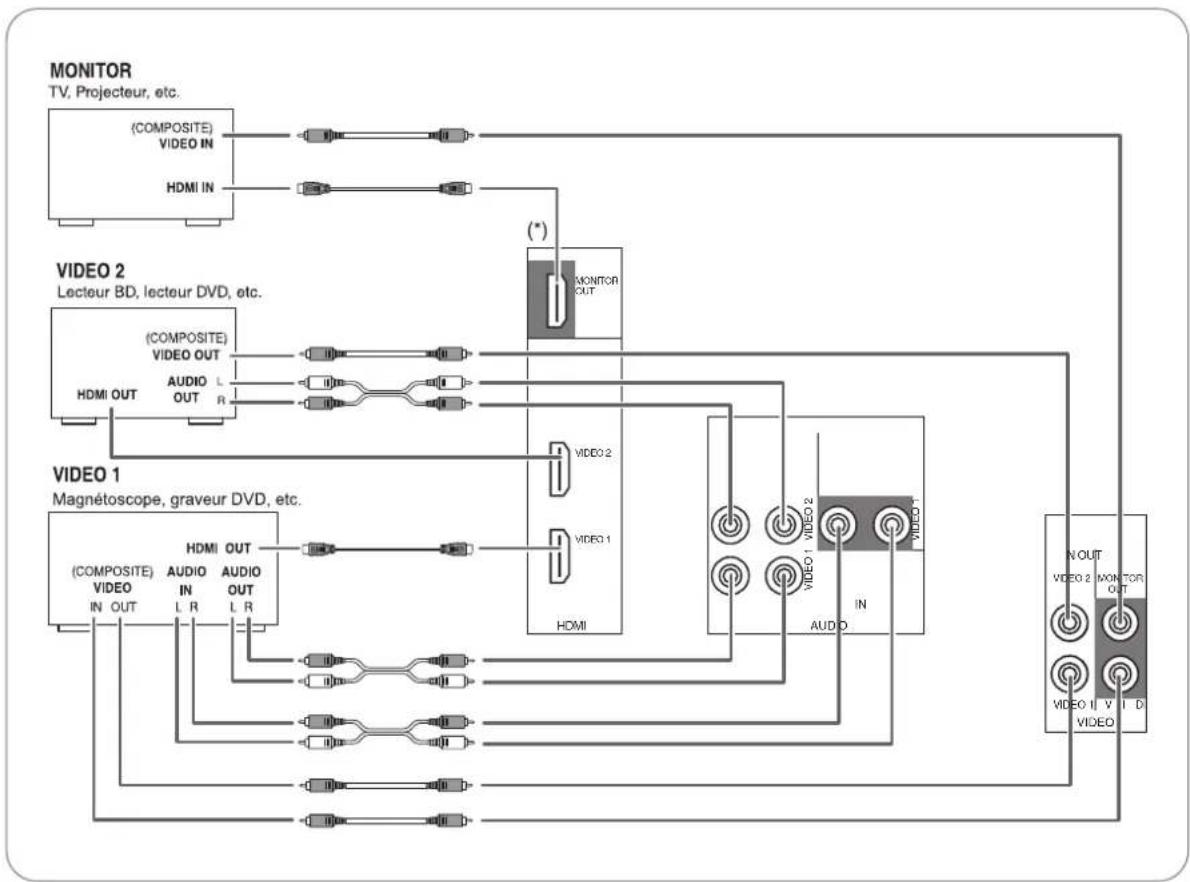

2. RACCORDEMENT DES COMPOSANTS VIDEO

• Les prises de VIDEO 1 peuvent aussi être connectées à un graveur DVD ou un autre composant d'enregistrement de vidéo numérique. Pour plus de détails, reportez-vous au manuel de l'utilisateur du composant à connecter.
• Les prises de VIDEO 2 peuvent également être connectées à des composants vidéo supplémentaires tel qu'un tuner télévision par câble ou un système satellite.
• Il y a deux types de connecteurs vidéo (composite) pour les connexions vidéo analogiques et les connecteurs HDMI pour les connexions vidéo et audio numériques.
• À titre de référence, voici la qualité d'image dans l'ordre d'excellence : "HDMI" >"(composite) VIDEO".

■Remarque :

- Lorsque vous enregistrez des programmes de sources vidéo via la prise de sortie (composite) VIDEO 1 OUT ou lorsque vous regardez des programmes de sources vidéo via la prise de sortie (composite) MONITOR OUT, vous devez connecter la prise d'entrée (composite) VIDEO IN aux composants de lecture vidéo tels que lecteurs BD, lecteurs DVD, etc.
        A["MONITOR TV, Projecteur, etc."]
        B["(COMPOSITE) VIDEO IN"] --> C["HDMI IN"]
        D["(COMPOSITE) VIDEO OUT"] --> E["VIDEO OUT"]
        F["(COMPOSITE) VIDEO OUT"] --> G["AUDIO L"]
        H["(COMPOSITE) VIDEO OUT"] --> I["VIDEO OUT"]
        J["(COMPOSITE) VIDEO OUT"] --> K["HDMI OUT"]
    end

    subgraph VIDEO 2
        L["VIDEO 2 Lecteur BD, lecteur DVD, etc."] --> M["(*)"]
        N["VIDEO 2"] --> O["MONITOR OUT"]
        P["VIDEO 1 Magnétoscope, graveur DVD, etc."] --> Q["VIDEO 1"]
        R["VIDEO 1"] --> S["VIDEO 1"]
        T["VIDEO 1"] --> U["VIDEO 1"]
        V["VIDEO 1"] --> W["VIDEO 1"]
    end

    subgraph VIDEO 1
        X["(COMPOSITE) VIDEO IN OUT"] --> Y["HDMI OUT"]
        Z["(COMPOSITE) VIDEO IN L R"] --> AA["VIDEO OUT"]
        AB["(COMPOSITE) VIDEO IN L R"] --> AC["VIDEO OUT"]
        AD["(COMPOSITE) VIDEO IN L R"] --> AE["VIDEO OUT"]
        AF["(COMPOSITE) VIDEO IN L R"] --> AG["VIDEO OUT"]
        AH["(COMPOSITE) VIDEO IN L R"] --> AI["VIDEO OUT"]
        AJ["(COMPOSITE) VIDEO IN L R"] --> AK["VIDEO OUT"]
        AL["(COMPOSITE) VIDEO IN L R"] --> AM["VIDEO OUT"]
        AN["(COMPOSITE) VIDEO IN L R"] --> AO["VIDEO OUT"]
        AP["(COMPOSITE) VIDEO IN L R"] --> AQ["VIDEO OUT"]
        AR["(COMPOSITE) VIDEO IN L R"] --> AS["VIDEO OUT"]
        AT["(COMPOSITE) VIDEO IN L R"] --> AU["VIDEO OUT"]
        AV["(COMPOSITE) VIDEO IN L R"] --> AW["VIDEO OUT"]
        AX["(COMPOSITE) VIDEO IN L R"] --> AY["VIDEO OUT"]
        AZ["(COMPOSITE) VIDEO IN L R"] --> BA["VIDEO OUT"]
        BB["(COMPOSITE) VIDEO IN L R"] --> BC["VIDEO OUT"]
        BD["(COMPOSITE) VIDEO IN L R"] --> BE["VIDEO OUT"]
        BF["(COMPOSITE) VIDEO IN L R"] --> BG["VIDEO OUT"]
        BH["(COMPOSITE) VIDEO IN L R"] --> BI["VIDEO OUT"]
        BJ["(COMPOSITE) VIDEO IN L R"] --> BK["VIDEO OUT"]
        BL["(COMPOSITE) VIDEO IN L R"] --> BLA["VIDEO OUT"]
        BM["(COMPOSITE) VIDEO IN L R"] --> BN["VIDEO OUT"]
        BO["(COMPOSITE) VIDEO IN L R"] --> BP["VIDEO OUT"]
        BQ["(COMPOSITE) VIDEO IN L R"] --> BR["VIDEO OUT"]
        BS["(COMPOSITE) VIDEO IN L R"] --> BT["VIDEO OUT"]
        BU["(COMPOSITE) VIDEO IN L R"] --> BV["VIDEO OUT"]
        BW["(COMPOSITE) VIDEO IN L R"] --> BX["VIDEO OUT"]
        BY["(COMPOSITE) VIDEO IN L R"] --> BYA["VIDEO OUT"]
        AZB["(COMPOSITE) VIDEO IN L R"] --> CA["VIDEO OUT"]
        CBX["(COMPOSITE) VIDEO IN L R"] --> CBY["VIDEO OUT"]
        CCX["(COMPOSITE) VIDEO IN L R"] --> DD["VIDEO OUT"]
        DE["XIN OUT"] --> DF["VIDEO 2 V I D VIDEO"]

Suite

Raccordement HDMI (Interface Multimédia Haute définition) : (\*1)

• Vous pouvez connecter le composant source (lecteur DVD, etc.) au composant de visualisation (TV, projecteur, etc.) via ce récepteur à l'aide d'un câble HDMI disponible dans le commerce.
• Une connexion HDMI peut accepter des signaux vidéo numériques non compressés et des signaux audio numériques.
• Les signaux du flux vidéo HDMI (signaux vidéo) sont théoriquement compatibles avec l'interface DVI-D. Lors de connexion de moniteur télé, etc., équipé d'interface DVI-D, on peut utiliser un câble de conversion HDMI-DVI se trouvant dans le commerce. Étant donné qu'une connexion HDMI-vers-DVI ne prend pas en charge les signaux audio, La connexion HDMI vers DVI ne pouvant pas transporter les signaux audio, réglez la sortie AUDIO HDMI OUT sur AMP pour entendre les signaux audionumériques HDMI sur ce poste. (Pour plus d'informations, voir la rubrique "Sélection de la sortie HDMI AUDIO OUT" page 42.)

■ Système de protection des droits d'auteur

• Cet appareil intègre la technologie HDCP (High-bandwidth Digital Contents Protection) de protection des droits d'auteur des signaux vidéo numériques contre la copie illégale. HDCP doit également être prise en charge par les composants connectés à cet appareil.
• HDMI, le logo HDMI et l'Interface Multimédia Haute Définition sont des marques déposées ou commerciales de HDMI Licensing LLC.

Remarques :

• Pour que le transfert de signal soit stable, nous recommandons l'utilisation de câbles HDMI de longueur inférieure à 5 mètres.
• Certains des composants intégrant HDMI, peuvent contrôler d'autres composants via le connecteur HDMI. Pour en savoir plus sur la fonction HDMI, veuillez consulter la rubrique "CONFIRMATION DE LA FONCTION HDMI" page 28 et "REGLAGE DE L'HDMI" page 42.
• Les signaux audio issus du connecteur HDMI (y compris la fréquence d'échantillonnage et la longueur des bits) peuvent être limités par le composant connecté.
• Les signaux vidéo ne seront pas reproduits correctement si un composant incompatible HDCP est connecté.
• Si les résolutions des signaux vidéo qui proviennent des sorties MONITOR OUT et de votre moniteur télé ne correspondent pas, l'image ne sera pas claire, ou pas naturelle ou ne s'affiche pas du tout. Dans ce cas, changez le paramètre de la résolution du composant source (lecteur BD, etc.) pour qu'il corresponde à celui du moniteur télé. (Pour plus de détails, reportez-vous au mode d'emploi du composant à connecter.)
• Si vous ne souhaitez voir que la vidéo à la télé, pas d'audio, vous devez régler la sortie HDMI AUDIO OUT sur AMP(désactivé) pour ne pas avoir de signal audio numérique issu de la sortie HDMI MONITOR OUT du récepteur. (Pour plus de détails, voir "Sélection de la sortie HDMI AUDIO OUT" à la page 42.)

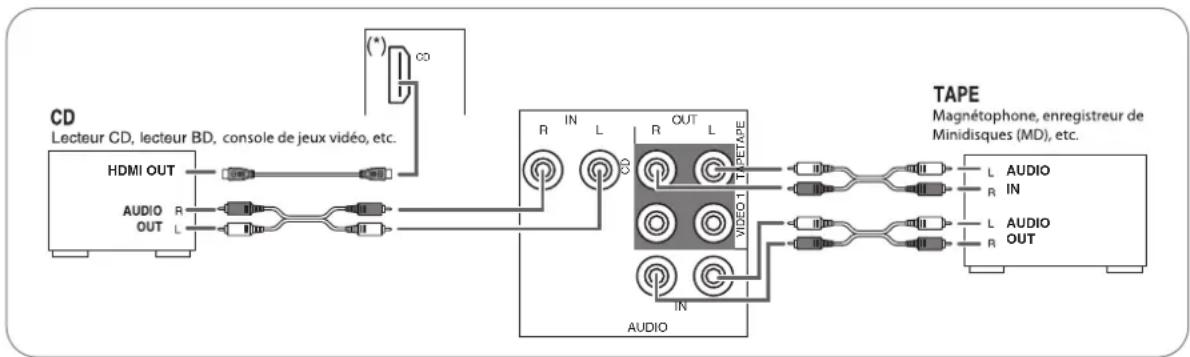

3. RACCORDEMENT DE COMPOSANTS AUDIO

• Les prises d'entrée/sortie TAPE IN/OUT peuvent être connectées à des équipements d'enregistrement audio tels que qu'un magnétophone, un enregistreur de Minidisques (MD), etc.
• L'entrée HDMI du lecteur CD peut être connectée à un composant vidéo supplémentaire sans utiliser de connecteurs vidéo analogiques.

4. RACCORDEMENT D'ENTREES NUMERIQUES (DIGITAL IN)

• Les sorties NUMERIQUE OPTIQUE et NUMERIQUE COAXIALE des composants qui sont connectés à CD et VIDEO 1 \~ VIDEO 2 de cet appareil peuvent être connectées aux entrées numériques DIGITAL IN.
• Une entrée numérique doit être connectée à des composants tels qu'un lecteur CD, lecteur LD, lecteur DVD, etc. capables de produire des signaux numériques Surround de format DTS, Dolby Digital ou PCM etc.
• Pour plus de détails, reportez-vous au manuel de l'utilisateur du composant à connecter.
• Lorsque vous faites une connexion NUMERIQUE COAXIALE, un câble COAXIAL 75 Ω doit être utilisé et non un câble AUDIO classique.
• Quelques câbles de fibre optique disponibles dans le commerce ne peuvent être utilisés avec cet équipement. Si un câble de fibre optique ne peut pas être connecté à votre équipement, consultez votre revendeur ou un service spécialisé qui vous est proche.

■Remarque :

- Sur un composant, il faut ou faire une connexion NUMERIQUE OPTIQUE ou une connexion NUMERIQUE COAXIALE. (On n'a pas besoin des deux à la fois.)


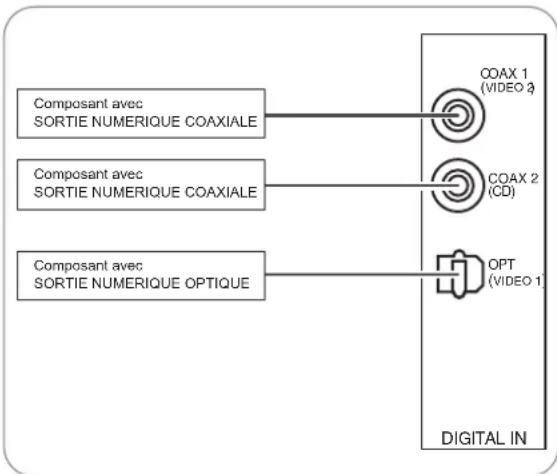

    A["Composant avec SORTIE NUMERIQUE COAXIALE"] --> B["COAX 1 (VIDEO 2)"]
    C["Composant avec SORTIE NUMERIQUE COAXIALE"] --> D["COAX 2 (CD)"]
    E["Composant avec SORTIE NUMERIQUE OPTIQUE"] --> F["OPT (VIDEO 1)"]
    B --> G["DIGITAL IN"]
    D --> G
    F --> G

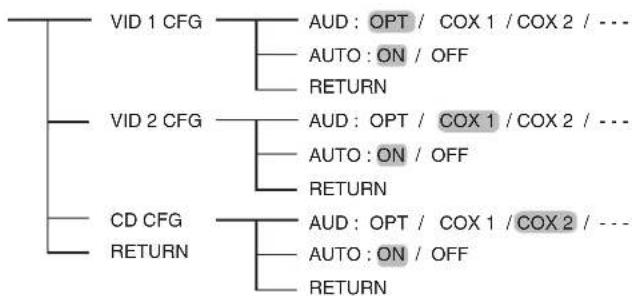

■ Réglages par défaut des entrées numériques

• Si vous connectez les entrées DIGITAL IN à vos composants, il vous sera plus facile d'effectuer les réglages par défaut suivants.
• Si vos connexions DIGITAL sont différentes des réglages par défaut, vous devez attribuer les entrées DIGITAL utilisées selon la procédure "Sélection de AUDIO ASSIGN (ATTRIBUTION AUDIO)" de la page 33.
• Les réglages par défaut sont : OPTICAL IN : VIDEO 1, COAX 1 IN : VIDEO 2, COAX 2 IN : CD

5. RACCORDEMENT DE LA SORTIE SUBWOOFER PRE OUT

- Pour améliorer les basses fréquences (son riche en graves), connectez un subwoofer amplifié.

SUBWOOFER OUT Subwoofer amplifié

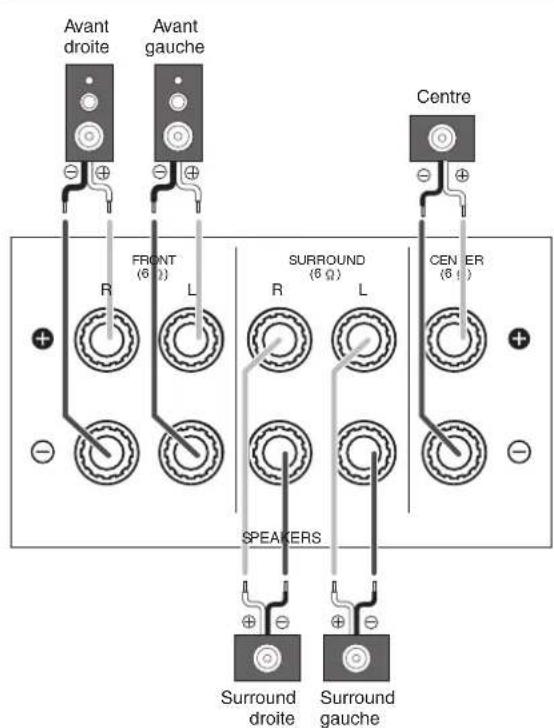

6. RACCORDEMENT DES ENCEINTES

• Vérifiez que les connexions des enceintes sont bien serrées et correctes (canal gauche et canal droit et les signes + et -). Si les connexions sont erronées, les enceintes seront muettes, et si la polarité d'une enceinte est inversée, le son manquera de naturel et de graves.
• Pour l'installation des enceintes, voir "Emplacement des enceintes" à la page 9.
• Après l'installation des enceintes, réglez d'abord leurs paramètres en fonction de votre environnement et de leur disposition.
  (Pour plus de détails, voir "CONFIGURATION DES ENCEINTES" à la page 34.)

Attention :

• Assurez-vous d'utiliser des enceintes avec une impédance de 6 ohms ou plus.
• Ne laissez aucun fil dénudé des enceintes se toucher ou toucher une partie métallique de cet appareil. Cela pourrait endommager les enceintes et/ou l'appareil.
• Ne touchez jamais les bornes des enceintes lorsque le cordon d'alimentation CA est connecté à une prise secteur. Vous risqueriez une électrocution.

Avant droite Avant gauche FRONT (6 Ω) L SURREND (6 Ω) R L CENTRE CENIER (6 Ω) SPEAKERS Surround droite Surround gauche

■Raccordez des fils des haut-parleurs

1. Dénudez environ. 10 mm (3/8 pouce) des fils, puis torsadez les extrémités fermement.

2. Desserrez en tournant la borne de l'enceinte à gauche

3. Insérez la partie dénudée du fil.

4. Serrez en tournant la borne à droite.

7. ENTRÉE DU CORDON CA

- Branchez le cordon d'alimentation dans une prise secteur.

8. BORNES DE MISES A NIVEAU

- Ces bornes pourront par la suite servir à la mise à niveau du logiciel d'exploitation pour qu'il puisse prendre en charge de nouveaux formats audionumériques ou autres.

■Remarque :

- La programmation des mises à niveau nécessite des connaissances de spécialiste en programmation. Nous conseillons donc de ne le faire que par l'intermédiaire d'installateurs qualifiés.

Emplacement des enceintes

L'emplacement idéal des enceintes varie en fonction de la taille de votre pièce, du revêtement des murs, etc. Voici un exemple typique d'emplacement de enceintes :

■ Enceintes avant gauche et droite et enceinte centrale

• Placez si possible, les enceintes avant de manière que leurs surfaces frontales soient alignées avec la télé ou l'écran.
• Placez l'enceinte centrale entre les enceintes avant gauche et droite non loin de la position d'écoute de ces derniers.
• Placez chaque enceinte de manière que le son soit orienté vers les oreilles de l'auditeur qui est dans la position d'écoute principale.

■ Enceintes surround gauche et droite

- Placez les enceintes surround à environ 1 mètre (40 pouces) au dessus des oreilles de l'auditeur assis, direct à sa gauche et à sa droite ou légèrement derrière.

■ Subwoofer (Enceinte d'extrêmes graves)

- Le subwoofer réproduit les basses fréquences (són riche en graves). Placez un subwoofer n'importe où en face.

■ Remarques :

• Pour éviter les interférences avec l'image d'une télé classique, utilisez uniquement des enceintes avant gauche et droite et enceinte centrale dotées d'un blindage magnétique.
• Pour obtenir les meilleurs effets surround, les enceintes à l'exception du subwoofer devraient êtres des enceintes à gamme étendue.

1 2 3 4 5 6 7

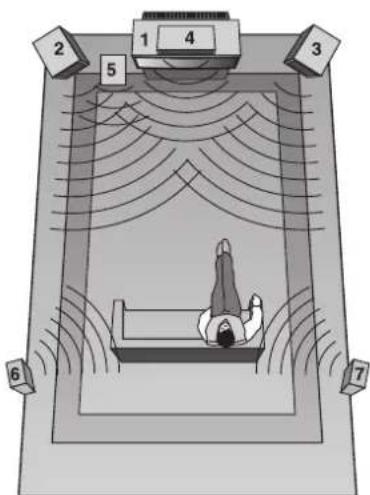

1. Télé ou écran
2. Enceinte avant gauche
3. Enceinte avant droite
4. Enceinte centrale
5. Subwoofer (Enceinte d'extrêmes graves)
6. Enceinte surround gauche
7. Enceinte surround droite

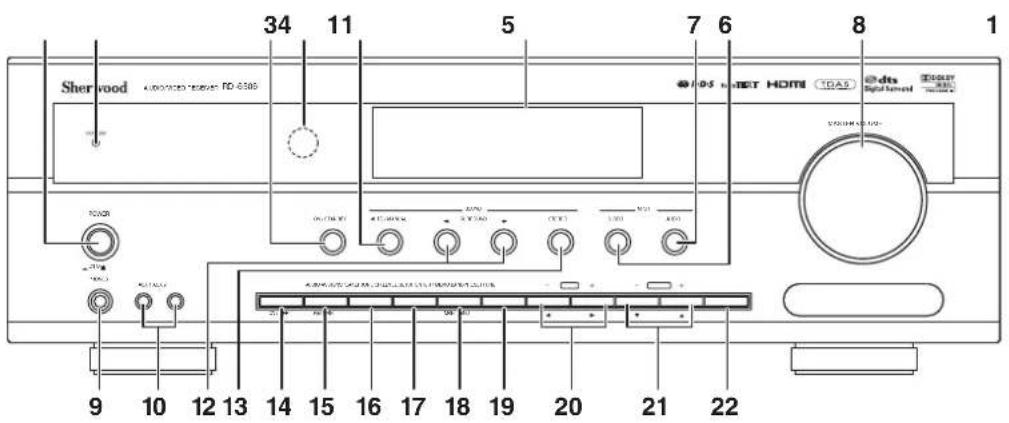

Commandes du panneau frontal

Sherwood 34 11 5 7 6 8 1 Shervood 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10B 10B 10B 10B 10B 10B 10B 10B 10B 10B 10B 10B 10B 10B 10B 10B 10B 10B 10B 10B 10B 10B 10B 10B 10B 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10AB 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10A2R 10AEH HOMI 1DAS EDS Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSN Schematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnSchematic EDSnT A D A B C D D E F G H I J K L M N O P Q R S T U V W X Y Z X R S T U V W X X Y Z X R X S T U V W X X Y Z X R X S T U V W X X Y Z X R X S T U V W X X Y Z X R X S T U V W X X Y Z X R X S T U V W X X Y Z X R X S T U V W X X Y Z X R X S T U V W X X Y Z X R X S T U V W X X Y Z X R X S T U U V W X X Y Z X R X S T U V W X X Y Z X R X S T U V W X X Y Z X R X S T U V W X X Y Z X R X S T U V W X X Y Z X R X S T U V W X X Y Z X R X S T U V W X X Y Z X R X S T U V W X X Y Z X R X S T U V W x y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y z y

1. Interrupteur marche/arrêt
2. Témoin Veille
3. Touche Marche/Veille
4. Capteur de la télécommande
5. Afficheur fluorescent Pour plus de détails, voir ci-dessous.
6. Touche sélecteur de source vidéo
7. Touche sélecteur de source audio
8. Bouton de réglage de volume global
9. Prise pour casque
10. Prises d'entrée AUX 1, 2 Pour plus de détails, voir la page suivante.

11. Interrupteur automatique/manuel

12. Touches de sélection du mode surround (▶/◀)

13. Touche Stéréo
14. Touche enceintes

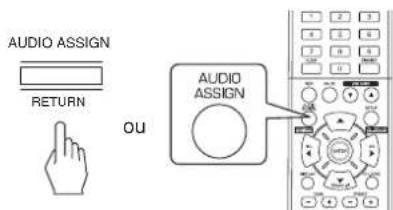

15. Touche attribution audio
16. Touche Mode tonalité

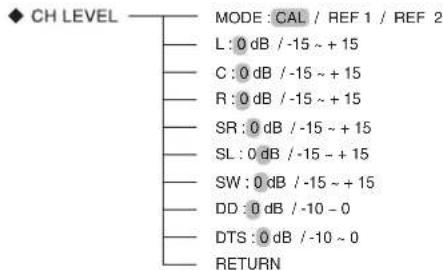

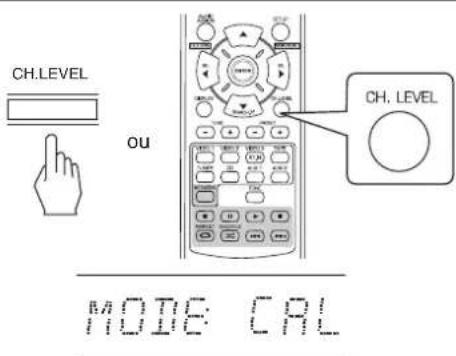

17. Touche Niveau de canal (CH. LEVEL)
18. Touche Configuration

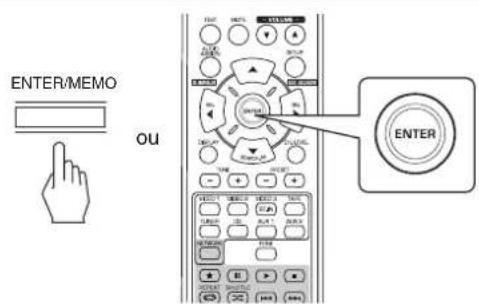

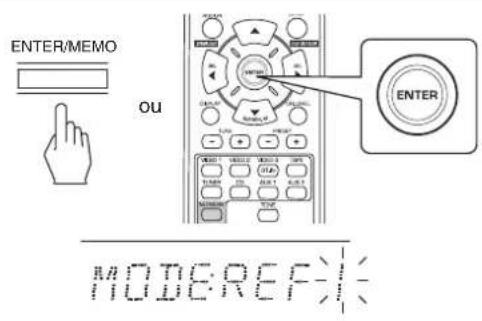

19. Touche Entrer/Mémoire
20. Touches TUNING Haut/Bas (+/-), curseur Haut/Bas(◄/►)
21. Touches PRESET Haut/Bas (+/-), curseur Haut/Bas (▲/▼)
22. Bouton bande

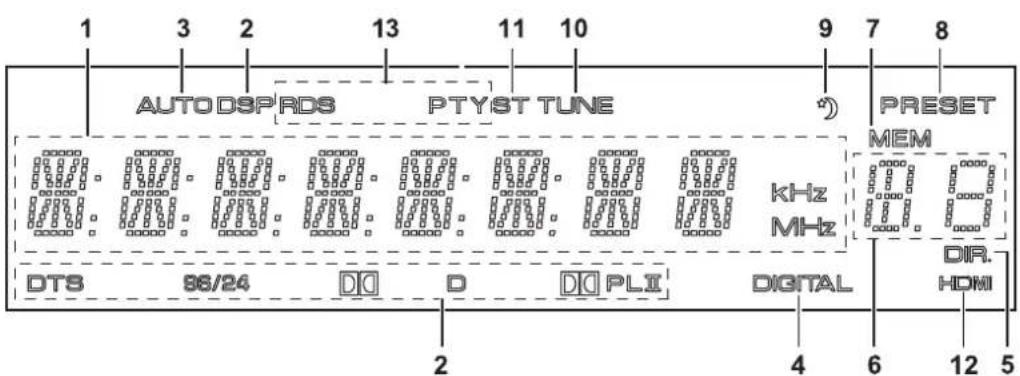

■AFFICHEUR FLUORESCENT

AUTODSPRDS PTYST TUNE PRESET MEM kHz MHz DIR. HDMI DTS 86/24 D D PLI DIGITAL 2 4 6 12 5

1. Source, fréquence, niveau de volume, informations de fonctionnement, etc.
2. Indicateurs mode Surround
3. Indicateur AUTO
4. Indicateur entrée numérique
5. Indicateur DIRECT

6. Affichage des préréglages

7. Indicateur Mémoire

8. Indicateur Préréglage
9. Indicateur Sommeil
10. Indicateur Syntonisé
11. Indicateur Stéréo
12. Indicateur HDMI
13. Indicateur RDS

(option régionale pour l'Europe, etc.)

■Connecteurs d'entrée AUX 1,2

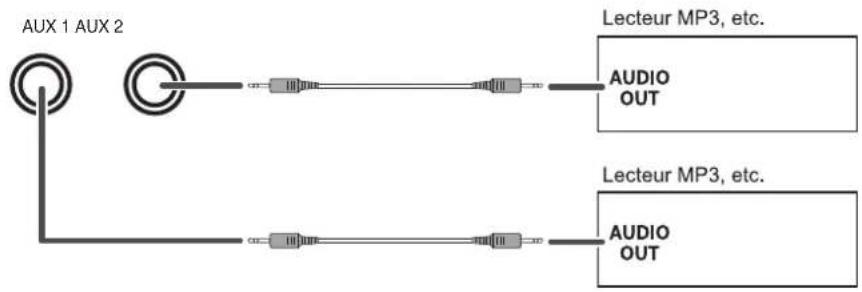

- Les prises auxiliaires AUX 1, 2 peuvent être connectées à des composants audio supplémentaires tels qu'un lecteur MP3, etc.

■Remarque :

- Lorsque vous connectez cette prise à un lecteur MP3, etc., vous devez utiliser le mini câble stéréo et non le mini câble mono.

AUX 1 AUX 2 Lecteur MP3, etc. AUDIO OUT Lecteur MP3, etc. AUDIO OUT

Télécommande

Touche Marche Touche Paramètres audio Touches de sélection du mode surround (>)<) Touche Sommeil Touche Muet Touche tonalités de test Touche attribution audio Touche Affichage Touches Rechercher Haut/Bas (+/-) Touche Mode tonalité POWER ON 1 SOUND PARAMETER SURROUND STANDBY 0 1 2 3 4 5 6 7 8 9 SLEEP 0 DIMMER TEST MUTE VOLUME - AUDIO ASSIGN RETURN MAIN MENU SELECT ENTER DISPLAY SEARCH M CH. LEVEL TUNE PRESSET - + - + TUNER CD AUX 1 AUX 2 NETWORK TONE + - + - + - REPEAT SHUFFLE + - + - Touches Veille Touches Stéréo Touches numériques (0 à 9) Touches Atténuer l'affichage Touches Volume Haut/Bas (▲ /▼) Touches Configuration Touches de déplacement (▲,▼,◀,►), Entrer • Les fonctions entre "<" et "> " sont des options régionales pour l'Europe, etc. Touches Niveau de canal Touches Préréglé Haut/Bas (+/-) Touches Sèlecteur Source Touches de commande Réseau Sherwood

■Remarque :
- Les touches VIDEO 3 et de commande Réseau ne sont pas disponibles dans ce récepteur.

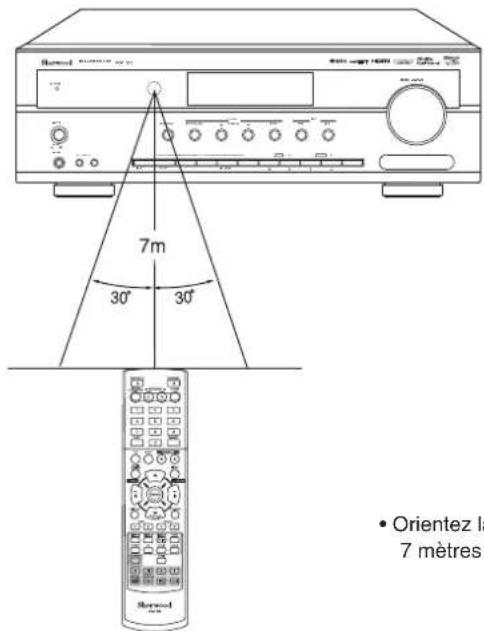

PORTEE DE LA TELECOMMANDE

7m 30° 30° • Orientez la 7 mètres

- Orientez la télécommande vers le capteur à une distance d'environ 7 mètres (23 pieds) et des angles de 30 degrés.

MISE EN PLACE DES PILES

1. Mettez en place deux piles ("AAA" size, 1,5 V) en respectant les polarités.

• Retirez les piles si vous n'allez pas utiliser l'appareil pendant une longue durée.
  • N'utilisez pas des piles rechargeables (de type Ni-Cd).

Fonctionnement

■ Remarque : Avant d'utiliser ce récepteur, il faut effectuer les procédures de configuration système pour obtenir des performances optimales. (Pour plus de détails, voir "Configuration du système" à la page 29.)

ECOUTER UNE SOURCE DE PROGRAMMES

Avant l'utilisation

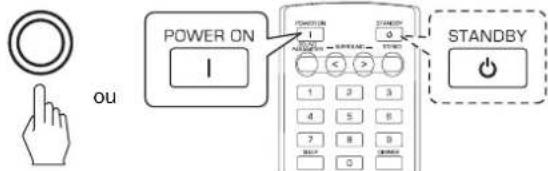

- Passez en mode Veille.

• Le témoin Veille (STANDBY) s'allume. Cela signifie que le récepteur n'est pas déconnecté du secteur et qu'une quantité de courant est mise à la disposition de la mise en marche.
• Pour éteindre, appuyez de nouveau sur la touche Marche (POWER).
• Le courant sera coupé et le témoin Veille (STANDBY) s'éteint.

■Économiseur d'énergie automatique

- L'économie d'énergie automatique est une fonction qui coupe automatiquement l'alimentation pour passer en mode veille. Cette fonction est activée lorsqu'aucune touche n'est appuyée pendant une période qui dépasse la durée que vous avez fixée. (Pour plus de détails, reportez-vous à "Sélection AUTO POWER SAVE(Économiseur d'énergie automatique)" à la page 31).

1. En mode veille, allumez le récepteur.

ON / STANDBY

OU POWER ON 1 STANDBY 0 STANDBY

• Chaque fois que la touche Marche-arrêt/Veille du panneau frontal est appuyée, le récepteur s'allume pour passer en mode marche ou s'éteint pour passer en mode veille.

• Appuyez sur la touche Marche (POWER) de la télécommande pour passer en mode marche ou appuyez sur la touche Veille (STANDBY) pour passer en mode veille.

• Allumez les enceintes.

• Puis "SP ON" sera affiché et le son peu être entendu à partir des enceintes connectées aux bornes des enceintes.

• Pour écouter en privé à l'aide de casque, appuyez de nouveau sur la touche SPEAKER pour éteindre les enceintes ("SP OFF" sera affiché).

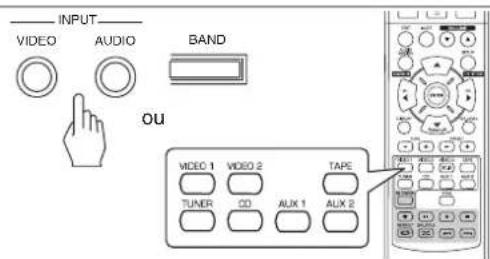

• Sélectionnez la source d'entrée souhaitée.

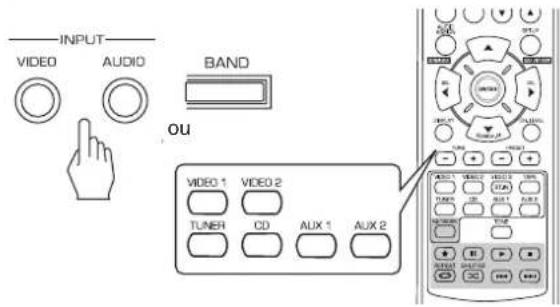

INPUT VIDEO AUDIO BAND OU VIDEO 1 VIDEO 2 TAPE TUNER CO AUX 1 AUX 2

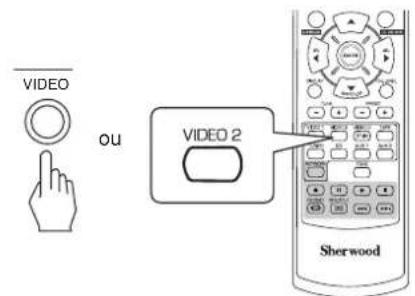

• Chaque fois que la touche "VIDEO" du panneau frontal est appuyée, la source d'entrée change dans cet ordre: → VIDEO 1 → VIDEO 2
• Chaque fois que la touche "AUDIO" du panneau frontal est appuyée, la source d'entrée change dans cet ordre: →CD → AUX1 → TV → AUX 2 → TAPE → TUNER — (Affichage des fréquences
  * : Vous ne pouvez entendre les signaux audionumériques transmis du téléviseur par câble HDMI que si la COMMANDE HDMI est réglée sur ON. (Pour en savoir plus, veuillez consulter la rubrique "Sélection de la commande HDMI" page 42.)

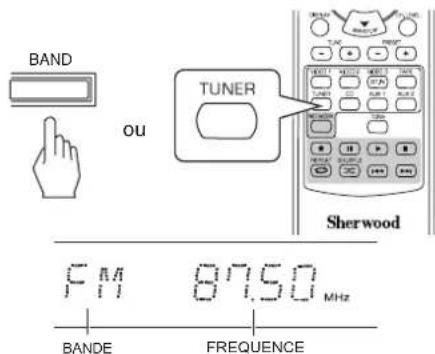

• Chaque fois que la touche BAND (ou la touche TUNER de la télécommande) est appuyée, la bande change dans cet ordre :

$$ \rightarrow \text { FM ST } \rightarrow \text { FM MONO } \rightarrow \text { AM } $$

La source d'entrée est CD, VIDEO 1 ou VIDEO 2

1. Sélectionnez le composant d'entrée numérique ou analogique.

- Chaque fois la touche est appuyée, l'entrée correspondante est sélectionnée dans cet ordre : O(ptical) C(oaxial)1 C(oaxial) 2 A(nalog)

■Remarques :

• Lorsque le connecteur d'entrée HDMI IN est connecté à votre composant vidéo, vous ne pouvez pas attribuer l'entrée audio comme vous le souhaitez. (Cela veut dire que seuls les signaux audio numériques HDMI peuvent être entendus).
• Lorsque le connecteur HDMI IN n'est pas connecté (et le témoin "HDMI" clignote), vous pouvez attribuer l'entrée audio.
• Lorsque AUX 1, AUX 2, TAPE ou tuner est sélectionné comme source d'entrée, l'entrée numérique ne peut être sélectionnée.
• Lorsque l'entrée numérique sélectionnée n'est pas connectée, l'indicateur "DIGITAL" clignote et les entrées analogiques sont sélectionnées automatiquement.
• L'entrée numérique ou analogique sélectionnée est automatiquement attribuée à la source d'entrée correspondante dans la menu Configuration de l'Entrée. (Pour plus de détails, voir "CONFIGURATION DES ENTREE" à la page 33.)
• Le son issu du composant connecté à l'entrée numérique sélectionnée est entendu indépendamment de la source d'entrée sélectionnée.

5. Lecture depuis le composant sélectionné.

- Pour lire de sources de programmes avec son surround, voir "ECOUTER DES SONS SURROUND" à la page 17.

6. Régler le volume général.

7. Pour couper le son.

MUTE

• "MUTING" va clignoter.
• Appuyez de nouveau pour restaurer le niveau de son antérieur.

8. Pour écouter à l'aide du casque.

• Assurez-vous de couper les enceintes.
- Lorsque vous écoutez un programme de source DTS ou Dolby Digital, et si le casque est connecté et que la touche enceintes est sur off (désactivé), le récepteur passe automatiquement en mode downmix 2 canaux. (Pour plus de détails, voir "Mode downmix 2 canaux" à la page 17.)

■ Remarque :

- Faites attention à ne pas régler le volume très fort lorsque vous utilisez des écouteurs.

Réglage de la tonalité (graves et aigues)

9. Passez en mode tonalité.

Sherwood TONE

• Le mode tonalité est affiché pendant quelques secondes.

TONE: OFF

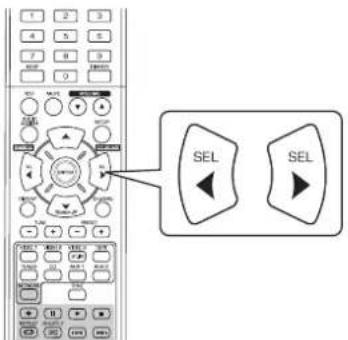

10. Utilisez les touches Gauche (◀)/Droite (▶) pour sélectionner le mode tonalité souhaité.

- Chaque fois ces touches sont appuyées, le mode tonalité change dans cet ordre :

OFF (désactivée) : Pour écouter de sources de programme sans effet de tonalité. (l'indicateur "DIR" s'allume.)

ON (activée) : Pour régler la tonalité à votre goût. (l'indicateur "DIR" s'éteint.)

■Vous pouvez régler la tonalité lorsque TONE est réglé sur ON (activé).

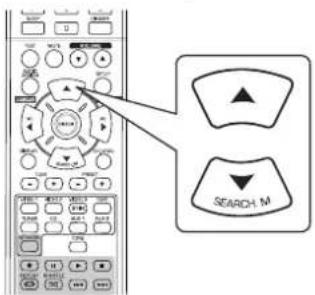

11. Utilisez les touches Haut(▲)/Bas (▼) pour sélectionner la tonalité souhaitée.

SEARCH M

- Chaque fois ces touches sont appuyées, la tonalité change dans cet ordre : → BASS ↔ TRE (aigues) ↔ TONE: ON ←

12. Utilisez les touches Gauche (◀)/Droite (▶) pour régler la tonalité souhaitée.

• Le niveau de tonalité peut être choisi dans l'intervalle -10 à +10 dB.
• En général, nous recommandons de régler les graves et aigues sur 0 dB (niveau plat).
• Les réglages à des niveaux de volume extrêmes peuvent endommager vos enceintes.
• Si l'affichage de tonalité disparaît, recommencez à partir de l'étape 9.

SONS SURROUND

- Ce récepteur intègre un processeur de signal numérique (Digital Signal Processor) sophistiqué, permettant de créer n'importe quelle son d'ambiance dans votre cinédom, avec une qualité sonore optimale.

Modes Surround

Le DTS Digital Surround (aussi appelé DTS) offre 5.1 canaux indépendants et utilise moins de compression pour une reproduction de haute fidélité. A utiliser avec des DVD et CD portant le logo DTS.

DTS 96/24

Ce DTS à haute résolution avec une fréquence d'échantillonnage de 96 kHz et une résolution 24 bit fournit que qualité de très grande fidélité. À utiliser avec des DVD portant le logo DTS 96/24.

Fabriqué sous licence des brevets américains n° 5,956,674; 5,974,380; 6,487,535 et autres brevets Américains, délivrés ou en instance dans le monde entier. DTS, le Symbole et DTS et le Symbole ensembles sont des marques déposées, et DTS Digital Surround et les logos DTS sont des marques déposées de DTS, Inc. Product y compris le logiciel. © DTS, Inc. Tous droits réservés.

■Dolby Digital

Dolby Digital est un format de signal numérique multivoies développé par Dolby Laboratories. Les disques portant le logo Dolby Digital comprennent des signaux numériques 5.1 canaux, qui reproduisent qualité de son, expansion spatiale et gamme dynamique de caractéristiques meilleures que dans l'effet Dolby surround antérieur.

■Dolby Pro Logic II surround

Ce mode applique des signaux conventionnels 2 canaux tels que les signaux numériques PCM, analogiques stéréo ou Dolby Surround etc., sur un processeur surround pour offrir beaucoup plus qu'un signal conventionnel Dolby Pro Logic. Le Dolby Pro Logic surround comprend 2 modes :

• Dolby Pro Logic II Movie

Lorsque vous regardez un film, ce mode permet d'accentuer l'effet cinéma grâce au traitement supplémentaire qui renforce les sons des effets spéciaux des actions.

• Dolby Pro Logic II Music

Lorsque vous écoutez de la musique, ce mode permet d'accentuer la qualité sonore grâce au traitement supplémentaire qui renforce les effets musicaux.

■Dolby Pro Logic

Ce mode étend toute lecture de source 2 canaux (y compris les sources Dolby Surround) à 4 canaux (frontal gauche, centre, frontal droite et surround) Le canal surround est monaural, mais reproduit via deux enceintes surround

Fabriqué sous licence de Dolby Laboratories.

Dolby, Pro Logic et le symbole du double D sont des marques déposées de Dolby Laboratories.

- Les modes suivants appliquent des signaux conventionnels 2 canaux tels que les signaux numériques PCM ou analogiques stéréo sur un processeur Digital Signal haute qualité pour recréer artificiellement des champs sonores. Sélectionnez l'un des 6 modes surround offerts en fonction de la source de programme à lire.

Theater

Ce mode donne la sensation d'être dans une salle de cinéma regardant un film.

■Movie

Ce mode rappelle l'effet d'une salle de cinéma et convient au visionnage d'un film.

Hall

Ce mode fournit l'ambiance d'une salle de concert avec des sources de musique classique telle que orchestrale ou de chambre ou solo pour instrumentiste.

Game

Ce mode convient aux jeux vidéo.

Stadium

Ce mode fournit l'effet d'un champ sonore étendu pour atteindre l'ambiance d'un vrai stade lors de matchs de base-ball ou de foot.

Multi CH Stereo

Ce mode est conçu pour la musique de fond. Les canaux surround frontale et arrière créent une image stéréo qui englobe toute la zone.

ECOUTER DES SONS SURROUND

■ Remarque : Pour obtenir des performances optimales, avant toute lecture surround, effectuez d'abord la procédure de configuration des enceintes, etc. dans le menu Configuration. (Pour plus de détails, voir "CONFIGURATION DES ENCEINTES" à la page 34.)

Sélectionnez le mode surround auto ou le mode surround manuel en fonction de la manière dont vous allez sélectionnez le mode surround.

- Chaque fois cette touche est appuyée, le mode change dans cet ordre : Mode surround auto : Le mode surround optimal sera automatiquement (l'indicateur "AUTO" sélectionné en fonction du format du signal en s'allume) entrée.

Mode surround manuel : Vous pouvez sélectionner un mode surround (l'indicateur "AUTO" s'éteint) différent parmi les modes disponibles pour le signal en entrée à l'aide de sélection du mode surround (>/<).

■Remarques :

• Lorsque la touche SPEAKER est réglée sur Off ou "C (CENTRE)" et "S (Surround)" ne sont pas réglées sur "NO", le mode surround auto n'est pas valide.
• Même lorsque le mode surround auto est sélectionné et le même type de format de signal numérique est reçu, le mode surround optimum peut varier en fonction du type d'enceinte s'il est réglé sur "NO" ou pas.
• Lorsque le mode surround auto est sélectionné, les modes surround autres que le mode surround optimum ne peut être sélectionné.

■ Sélectionnez le mode surround manuel en appuyant sur la touche AUTO/MANUAL du panneau avant

Sélectionnez le mode surround souhaité.

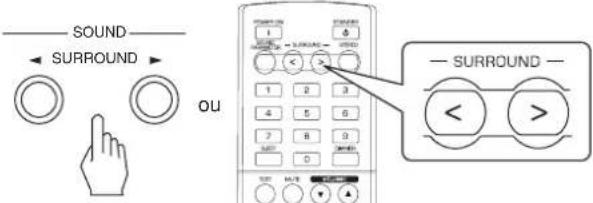

- Chaque fois qu'une touche de sélection du mode surround (>/<) est appuyée, le mode surround change en fonction du format du signal d'entrée dans cet ordre :

Format du signal en entrée	Mode surround disponible
Sources Dolby Digital EX 6.1 canaux, Sources Dolby Digital 5.1 canaux	DOLBY DIGITAL ou <2 CH IN> * ^1
Sources Dolby Digital 2 canaux, Sources PCM (2 canaux), Sources analogiques stéréo	[DOLBY PLII MOVIE, DOLBY PLII MUSIC, THEATER, HALL, GAME, STADIUM, M.CH STEREO, DOLBY PRO LOGIC ou <2 CH IN> * ^1
Sources DTS, Sources DTS 96/24	Mode correspondant de DTS ou <2 CH IN> * ^1

*1 : Lorsque "C (Centre)" et "S (Surround)" sont réglées sur "NO", tout mode surround ne peut pas être sélectionné et la source peut être reproduite en mode stéréo ou en mode downmix 2 canaux.

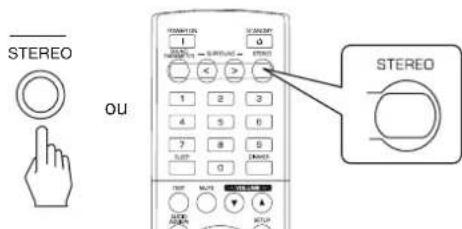

■ Pour annuler le mode surround pour une lecture stéréo

• En fonction du format du signal en entrée, l'un des modes stéréo ou downmix 2 canaux est sélectionné.
• Pour annuler le mode stéréo ou downmix 2 canaux, sélectionnez le mode surround à l'aide de sélection du mode surround (> / <).

■ Mode downmix 2 canaux

• Ce mode permet aux signaux multivoies encodés en format DTS ou Dolby Digital d'être démultiplexés en 2 canaux frontaux et d'être reproduits via deux enceintes frontales seulement ou via un casque.
• Lorsque la touche enceintes est mise sur off (désactivé) utiliser le casque pour écouter la lecture des signaux numériques multivoies depuis des sources DTS ou Dolby Digital, il passe automatiquement en mode downmix 2 canaux.

Lors du réglage des paramètres audio

- Lors de lecture de signaux numériques depuis des sources de programmes Dolby Digital, ou lors d'écoute de musique en mode Dolby Pro Logic II, vous pouvez ajuster leurs paramètres pour obtenir un effet surround optimum.

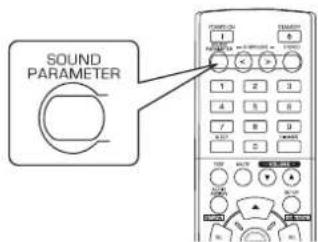

1. Appuyez sur la touche Paramètres audio (SOUND PARAMETER).

SOUND PARAMETER

• Alors "DRC : \~" (ou "PANO : \~") sera affichée pendant quelques secondes.

• Si le mode paramètres disparaît, appuyez de nouveau sur cette touche.

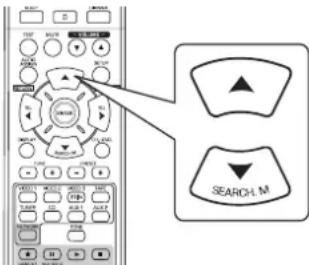

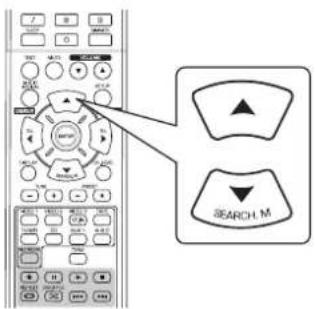

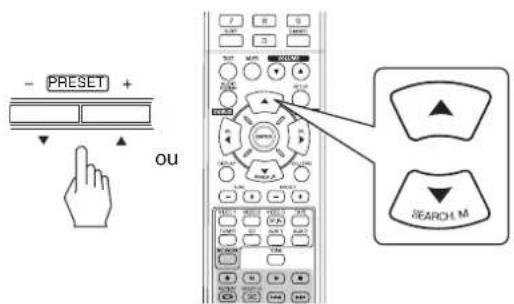

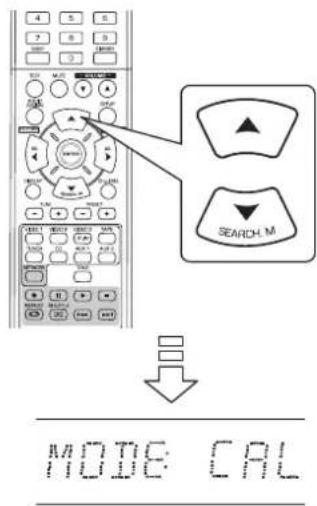

• Utilisez les touches Haut (▲)/Bas (▼) pour sélectionner le paramètre souhaité.

- PRESET + ou SEARCH_M

- Chaque fois ces touches sont appuyées, le mode paramètre change dans cet ordre :

"DRC"(gamme de compression dynamique)

↔

"PANO"(Mode Panoramique)

↔

"C.WIDTH"(contrôle de la largeur centrale)

↔

"DIMEN"(Contrôle de dimension)

• " DRC" ne peut être sélectionné qu'en cours de lecture de signaux numériques depuis une source Dolby Digital.

• "PANO", "C.WIDTH" et "DIMEN" peuvent être sélectionnés en cours de lecture de musique en mode Dolby Pro Logic II.

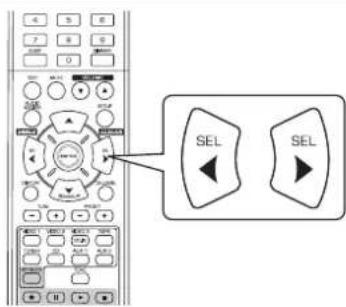

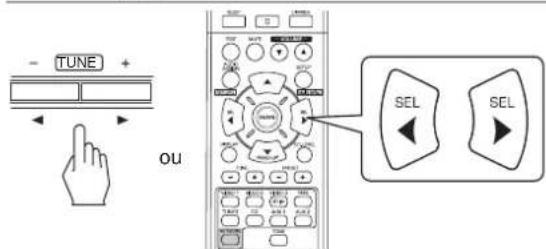

• Utilisez les touches de déplacement Gauche(◀)/Droite (▶) pour régler le paramètre souhaité.

- TUNE + OU SEL SEL

■ Sélection de "DRC (Dynamic Range Compression)" (gamme de compression dynamique)

Cette fonction compresse la gamme dynamique des parties précédemment spécifiées des pistes sonores Dolby Digital (à un volume extrêmement élevé) pour minimiser les différences en volume entre les parties spécifiées et non spécifiées.

Ceci permet d'entendre facilement, la nuit, toute la bande sonore d'un film à bas volumes.

■Remarque :

- Sur certains logiciels Dolby Digital, le réglage DRC peut ne pas fonctionner.

■ Sélection du mode "PANO (Panoramique)"

Ce mode transpose la stéréo frontale vers les deux enceintes surround, vous enveloppant ainsi avec le son des enceintes latérales pour créer une perspective sonore extraordinaire.

Sélectionnez "OFF" ou "ON"(par défaut : OFF).

■ Sélection de "C. WIDTH (Center width)" (contrôle de la largeur centrale)

Cette commande permet de régler l'image sonore centrale de sorte qu'elle ne peut être écoutée que sur l'enceinte centrale, sur les enceintes gauche/droite comme image virtuelle ou sur les trois enceintes avant à différents degrés. La plage de réglage va de 0 à 7 (par défaut : 3).

■ Sélection de "DIMEN (Dimension)" (contrôle de dimension)

Cette commande permet de régler le champ sonore vers l'avant ou vers l'arrière. La plage de réglage va de -3 à +3 (par défaut : 0).

1. Répétez les étapes 2 et 3 ci-dessus pour régler d'autres paramètres.

Réglage du niveau de chaque canal à l'aide de TEST TONE (tonalités de test)

• Le niveau de volume de chaque canal peut être réglé à l'aide de la fonction TEST TONE (tonalités de test).
  ■Remarque : Lorsque la touche enceintes (SPEAKER) est mise sur off (désactivé), la fonction TEST TONE (tonalités de test) ne marche pas.

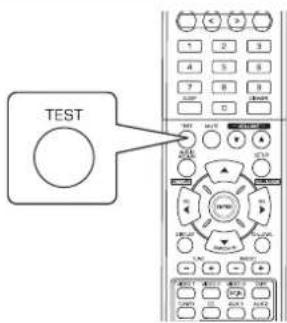

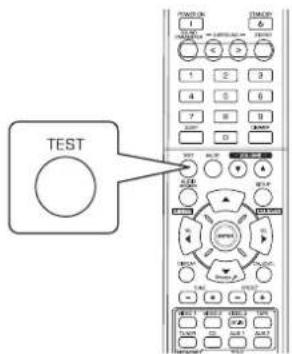

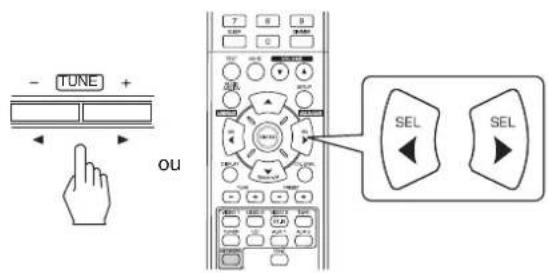

1. Passez en mode tonalités de test.

TEST

- Le mode tonalités de test s'affiche et un son sera émis pendant 2 secondes par chaque canal de chaque enceinte dans l'ordre suivant :

- Si le paramètre d'une enceinte est "NO", le tonalités de test du canal correspondant ne se fait pas.

1. Réglez le niveau de volume de chaque canal comme vous le souhaitez de manière que toutes les enceintes seront entendues comme ayant le même niveau.

- TUNE + OU SEL SEL

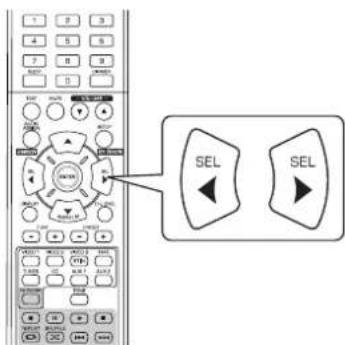

- Vous pouvez sélectionner le canal souhaité à l'aide des touches de déplacement Haut (▲)/Bas (▼).

1. Annulez la fonction tonalités de test.

TEST

Régler le niveau du canal courant

• Après avoir réglé le niveau de chaque canal à l'aide des tonalités de test, réglez les niveaux en fonction des sources des programmes ou selon vos goûts.
• Vous pouvez régler le niveau du canal courant comme vous le souhaitez. Les niveaux réglés sont simplement mémorisés dans la mémoire utilisateur ("CAL"), et non dans la mémoire de préréglages ("REF 1", "REF 2").

1. Appuyez sur la touche Niveau de canal (CH. LEVEL).

CH.LEVEL ou CH. LEVEL MODE: CAL

• Alors le mode mémoire ("CAL", etc.) sera affichée pendant quelques secondes.
• Lorsque le mode mémoire ou niveau de canal disparaît, appuyez de nouveau sur cette touche.

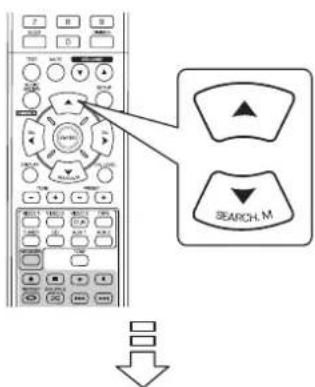

2. Sélectionnez le canal souhaité.

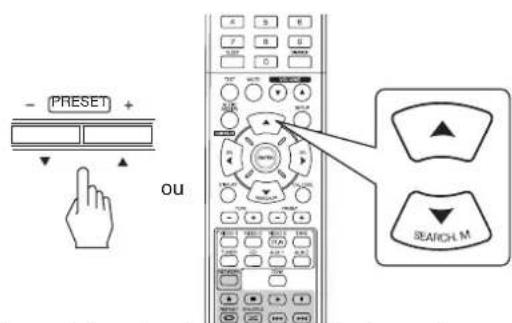

- PRESET + ou SEARCH M

• Chaque fois ces touches sont appuyées, le canal correspondant change dans cet ordre :
  < >: Seulement lorsque des signaux de sources de programmes Dolby Digital ou DTS qui incluent un signal LFE (Effets basse fréquence) sont entrées, que le niveau LFE est affiché.

• En fonction des paramètres des enceintes ("NO") et du mode surround, etc., certains canaux ne peuvent pas être sélectionnés.
• Lorsque la touche enceintes (SPEAKER) est mise sur off (désactivé), seules les canaux Avant Gauche et Avant Droite (et LFE) peuvent être sélectionnés.

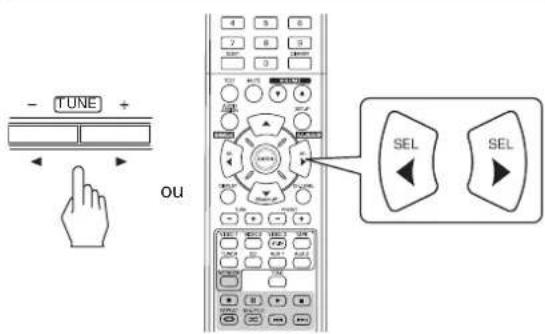

3. Réglez le niveau du canal sélectionné comme vous le souhaitez.

- TUNE + OU SEL SEL

• La plage de réglage du niveau LFE (Effets basse fréquence) va de -10 à 0 dB et les niveaux des autres canaux va de -15 à +15 dB.
• En général, nous recommandons de régler le niveau LFE sur 0 dB. (Bien que, le niveau LFE recommandé sur quelques logiciels DTS plus récents est de -10 dB.) Diminuez les valeurs si les niveaux recommandés semblent trop élevés.

4. Répétez les étapes 2 et 3 ci-dessus pour régler chaque niveau de canal.

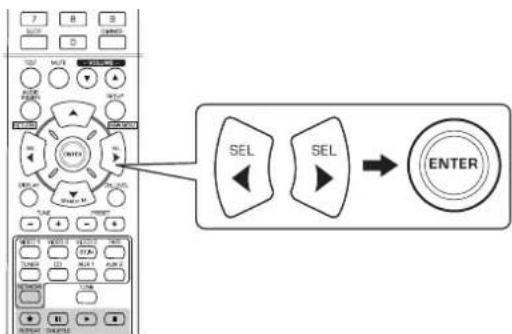

Mémorisation des niveaux de canaux réglés

- Vous pouvez mémoriser les niveaux de canaux réglés dans la mémoire de préréglages ("REF 1", "REF 2") et les rappeler quand vous voulez.

1. Après avoir effectué les étapes 1 à 4 dans la procédure "Régler le niveau du canal courant" à la page 20, appuyez sur la touche ENTER (/MEMORY).

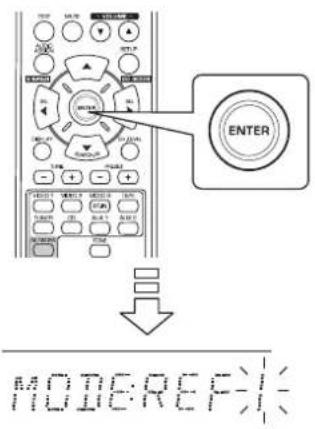

ENTER/MEMO OU ENTER MODE REF:

- Alors le "1" de l'indication "REF 1" se met à clignoter pendant quelques secondes.

1. Sélectionnez REF 1 ou REF 2.

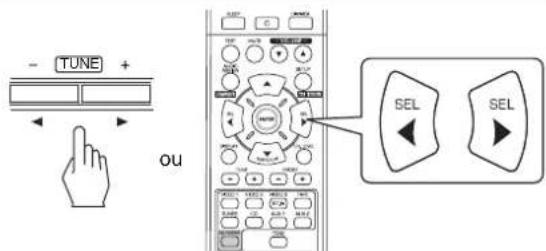

- TUNE + OU SEL SEL

- Si la mémoire préréglée disparaît, refaites l'étape 1 ci-dessus.

1. Confirmez votre sélection.

ENTER/MEMO OU ENTER

- Les niveaux de canaux réglés sont à présent mémorisés dans la mémoire sélectionnée.

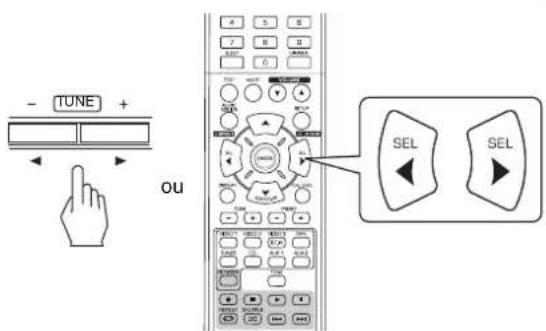

Rappeler les niveaux de canaux mémorisés

1. Appuyez sur la touche Niveau de canal (CH. LEVEL).

CH.LEVEL ou CH. LEVEL

• "CAL" (ou "REF 1", etc.) sera affichée pendant quelques secondes.

• Si le mode Niveau de canal disparaît, appuyez de nouveau sur cette touche.

• Sélectionnez REF 1 ou REF 2.

- TUNE + OU SEL SEL

- Les niveaux de canaux mémorisés dans la mémoire de préréglages sélectionnée sont rappelés.

ECOUTER DES EMISSIONS RADIO

Recherche automatique

1. Sélectionnez la bande souhaitée.

BAND ou TUNER Sherwood FM 87.50 MHz BANDE FREQUENCE

- Chaque fois cette touche est appuyée, la bande change dans cet ordre :

- Si les émissions FM stéréo sont mauvaises à cause des faibles signaux de transmission, sélectionnez le mode FM mono pour réduire le bruit, dans ce cas les émissions FM seront écoutés en monaural.

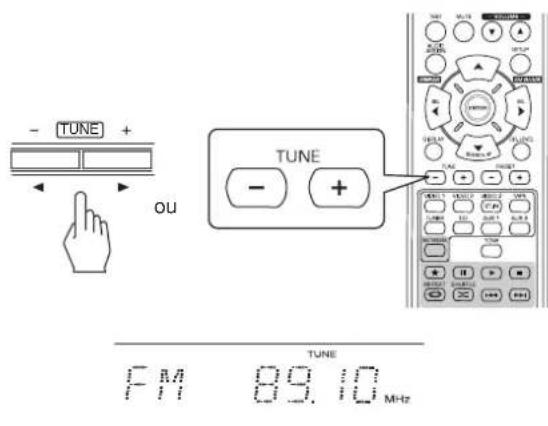

2. Appuyez sur les touches TUNING Haut (+)/Bas (-) pendant plus de 0,5 seconde.

- TUNE + OU TUNE - + TUNE F M 89.10 MHz

• Le syntoniseur se met à la recherche et s'arrête dès qu'il trouve une station de signal suffisamment puissant. La fréquence trouvée ainsi que l'indication "TUNE" seront affichées.
• Si la station trouvée n'est pas celle que vous souhaitez, il suffit simplement de répéter cette opération.
• Les stations de faibles signaux sont ignorées durant la recherche automatique.

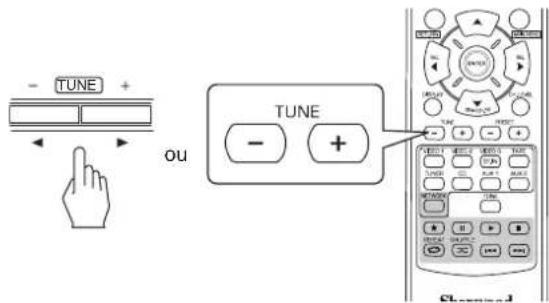

Recherche manuelle

• La recherche manuelle est pratique lorsque vous connaissez déjà la fréquence de station.
• Après la sélection de la bande souhaitée, appuyez plusieurs fois sur les touches TUNING Haut (+) / Bas (-) jusqu'à ce que la fréquence souhaitée soit atteinte.

- TUNE + ou TUNE - +

Balayage automatique des stations préréglées

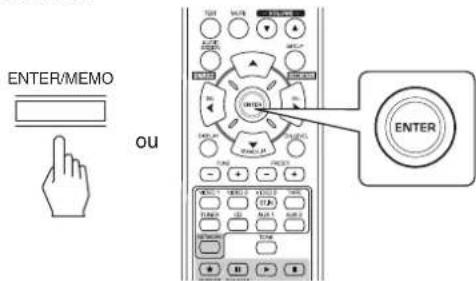

• La fonction balayage automatique des stations préréglées cherche automatiquement les stations FM seulement et les mémorise.
• Pendant l'écoute d'émission radio FM, maintenez enfoncée la touche ENTER(/MEMORY) pendant plus de 2 secondes.

• L'indication "AUTO MEM" se met à clignoter et le récepteur démarre le préréglage.
• Pour arrêter le préréglage, appuyez de nouveau sur cette touche.
• On peut mémoriser jusqu'à 30 stations FM.

■Remarques :

- Les stations FM à faible signal ne peuvent pas être mémorisées.

- Pour mémoriser les stations AM ou des stations faibles, effectuez la procédure "Préréglage Manuel" à l'aide de "Recherche manuelle".

- Vous pouvez mémoriser jusqu'à 30 stations souhaitées.

1. Sélectionnez une station en effectuant la procédure de recherche automatique ou manuelle.

2. Appuyez sur la touche ENTER(/MEMORY).

ENTER/MEMO ST TUNE MHz F M 89.10 MHz

- "MEM", etc. clignote.

1. Sélectionnez le numéro de préréglage souhaité (de 1 à 30) et appuyez sur la touche ENTER(/MEMORY).

- Utilisation des touches CHIFFREES de la télécommande.

- Cette station est désormais mise en mémoire.

- Lorsqu'un nombre à deux chiffres est indiqué à l'aide des touches CHIFFREES, la station est automatiquement mise en mémoire sans qu'il ne soit nécessaire d'appuyer sur la touche ENTER(/MEMORY).

- La fréquence qui vient d'être mémorisée efface l'ancienne fréquence se trouvant dans la même position mémoire.

1. Répétez les étapes 1 à 3 ci-dessus pour mémoriser d'autres stations.

■ FONCTION DE SAUVEGARDE DE MEMOIRE

Les éléments suivants, réglés avant d'éteindre le récepteur, sont mémorisés.

• Paramètres du sélecteur de source (INPUT SELECTOR)
• Paramètres du mode Surround
  • Stations Préréglées, etc.

Se syntoniser à une station prérégléePréréglage Manuel

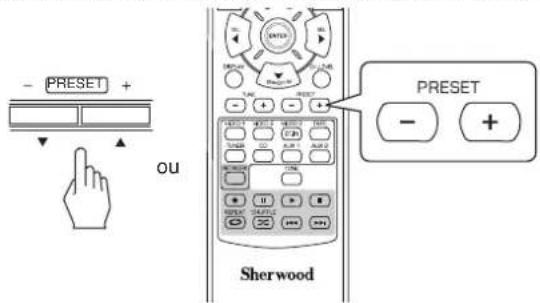

- Après avoir sélectionné tuner comme source d'entrée, sélectionnez le numéro de la station préréglée souhaitée.

- PRESET + OU Sherwood PRESET - +

- Utilisation des touches CHIFFREES de la télécommande.

Exemples: Pour "3": 3

RDS Tuner (Option régionale pour certains pays Européens, etc.)

Le système RDS(Radio Data System) représente une méthode d'envoi simultané de signaux d'information et de signaux de transmission. Votre tuner est capable de traduire ces signaux et d'afficher les informations sur l'écran. Ces codes comprennent les informations suivantes : Nom du service de programme (PS), une liste de types de programme (PTY), Texte radio (RT).

■Remarques :

• Selon le pays, il est possible que la fonction RDS ne soit pas disponible.
• La fonction RDS n'est possible que sur la bande FM.
• La fonction RDS ne recherche que les stations en mémoire. Si aucune station n'a été mise en mémoire, ou si le type de programme n'est pas disponible sur les stations mémorisées, "NO PTY" s'affiche. Il est par conséquent essentiel de mettre des stations de radio en mémoire avant de lancer une recherche de stations RDS.

Recherche de stations par type de programme

- Vous pouvez rechercher des stations par type de programme.

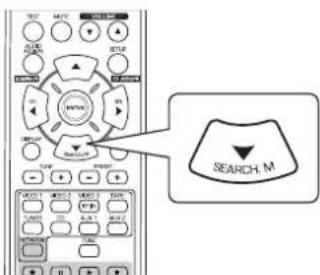

1. En mode FM, appuyez sur la touche SEARCH MODE.

- "SEARCH" s'affiche durant quelques secondes.

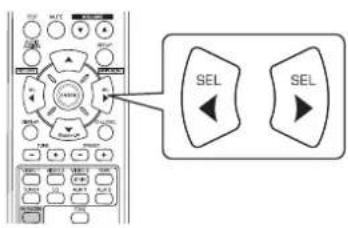

1. Lorsque le message "SEARCH" est affiché, sélectionnez le type de programme de votre choix.

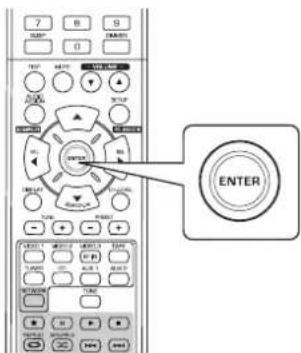

1. Lorsque le type de programme sélectionné est affiché, appuyez sur la touche ENTER.

7 B S TURP 0 DRAWN TEST HOLD RIGHT LEFT ON ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OFF ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OCC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/OOC ON/SOCC ON/SOCC ON/SOCC ON/SOCC ON/SOCC ON/SOCC ON/SOCC ON/SOCC ON/SOCC ON/SOCC ON/SOCC ON/SOCC ON/SOCC ON/SOCC ON/SOCC ON/SOCC ON/SOCC ON/SOCC ON/SOCC ON/SOCC ON/SOSS

• Le tuner lance la recherche sur les stations mémorisées.
• Lorsqu'une station est trouvée, la recherche s'arrête et la station commence à émettre.
• Si la recherche de station est infructueuse, "NO PTY" s'affiche.

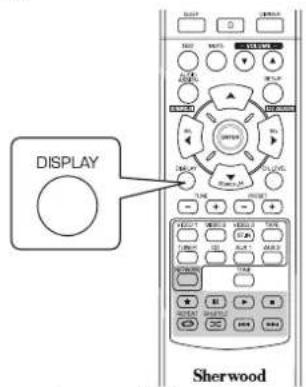

Affichage des informations RDS

En mode FM,

- A chaque pression sur cette touche, le mode d'affichage change comme suit :

* Program Service Name(PS)-Le nom de la station de radio.
* Program Type(PTY)-Indique le type de programme à l'écoute.
* Radio Text(RT)-Messages envoyés par la station de radio. Par exemple, une station de libre antenne peut donner un numéro de téléphone.
- Si les signaux sont trop faibles ou si aucun service RDS n'est disponible, l'écran affiche "NO NAME", "NO PTY" ou "NO TEXT".

ENREGISTREMENT

• Les signaux numériques à partir de sources coaxiales, d'entrée optique numérique ou HDMI IN peuvent être écoutés mais non enregistrés.
• Lorsque vous enregistrez des signaux analogiques à partir de CD, VIDEO 1 ou VIDEO 2, assurez-vous de sélectionner l'entrée analogique.
  (Pour plus de détails, voir "La source d'entrée est CD, VIDEO 1 ou VIDEO 2" à la page 14.)
• Les réglages volume et tonalité (graves, aigus) n'ont aucun effet sur les signaux d'enregistrement.

Enregistrement avec TAPE (bande)

1. Sélectionnez l'entrée souhaitée comme source d'enregistrement à l'exception pour TAPE.

INPUT VIDEO AUDIO BAND OU VIDEO 1 VIDEO 2 TUNER CD AUX 1 AUX 2

1. l'enregistrement sur TAPE.
2. Démarrez la lecture sur l'entrée souhaitée.

Copie depuis composants vidéo sur VIDEO 1

1. Sélectionnez VIDEO 2 comme source d'enregistrement.

VIDEO ou VIDEO 2 Sherwood

1. Démarrez l'enregistrement sur VIDEO 1.
2. Démarrez la lecture sur l'entrée souhaitée.

- Les signaux audio et vidéo depuis VIDEO 2 seront copiés vers VIDEO 1 et vous pouvez les regarder sur le poste télé et les écouter aux enceintes.

AUTRES FONCTIONS

Utilisation de la minuterie sommeil

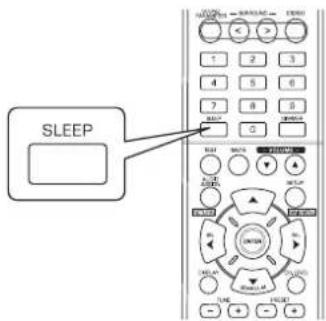

• La minuterie sommeil permet au système de continuer à fonctionner pendant une certaine durée avant son arrêt automatique.
• Pour régler le récepteur à s'arrêter automatiquement après une certaine durée.

SLEEP

Réglage de la luminosité de l'afficheur fluorescent

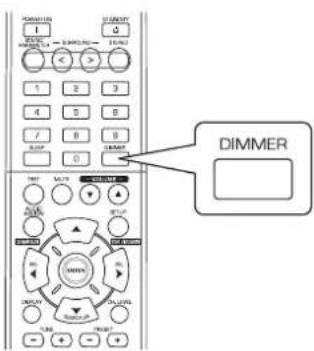

DIMMER 1 2 3 4 5 6 7 8 9 0 DIMMER

Afficher l'état de fonctionnement

Durant la lecture,

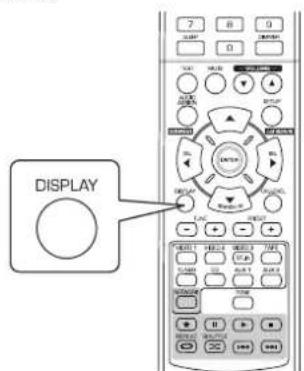

DISPLAY

- Chaque fois cette touche est appuyée, le temps sommeil change dans cet ordre :

• Lorsque vous utilisez la minuterie sommeil, " *) s'allume.
• Lorsque vous utilisez la minuterie sommeil, l'afficheur fluorescent devient faiblement éclairé.

• Chaque fois cette touche est appuyée, la luminosité de l'afficheur fluorescent change dans cet ordre :
• En mode d'écran éteint, une pression sur certains boutons permet d'activer l'écran pour afficher le statut de fonctionnement.

- A chaque pression sur cette touche, le mode d'affichage change comme suit :

- Lorsque la fonction tuner RDS est disponible dans votre pays. Pour en savoir plus sur les informations en mode FM, voir "Affichage des informations RDS" page 25.

CONFIRMATION DE LA FONCTION HDMI

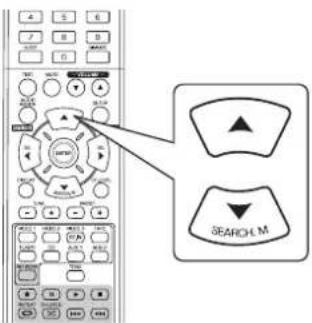

Pour utiliser correctement les fonctions de HDMI, il est conseillé de confirmer les fonctions de commande HDMI possibles sur chaque composant connectée en procédant aux opérations ci-dessous.

■Remarque :

- Certaines fonctions de commande HDMI peuvent ne pas marcher avec certains composants et téléviseurs incompatibles.

Avant la mise en marche

• Vérifiez que ce récepteur, le téléviseur, le lecteur, etc. sont bien raccordés par câbles HDMI.
• Vérifiez que la commande HDMI du téléviseur et du lecteur raccordable HDMI est activée.
  (Pour en savoir plus sur la configuration du téléviseur et lecteur, veuillez consulter leurs modes d'emploi respectifs.)
• Réglez le HDMI CONTROL et le POWER CONTROL sur ON pour activer la commande HDMI de ce récepteur. (Pour en savoir plus, veuillez consulter la rubrique "REGLAGE DE L'HDMI" page 42.)

Confirmation des opérations HDMI de base

1. Mettez tous les composants raccordés par câbles HDMI en marche.
2. Faites passer l'entrée TV à l'entrée HDMI raccordée à ce récepteur.
3. Faites passer l'entrée de l'appareil sur la source d'entrée HDMI.
4. Confirmez que l'image s'affiche et que le son sort correctement des enceintes.

Confirmation des fonctions de commande HDMI

1. Mettez tous les composants raccordés par câbles HDMI en marche.

2. Eteignez le téléviseur pour accéder au mode veille.

3. Confirmez que tous les composants sont éteints.

4. Lorsque tous les composants sont éteints, lancez la lecture sur un lecteur (raccordé par câble HDMI).
5. Confirmez que tous les composants sont en marche et que les entrées de cet appareil et du téléviseur basculent automatiquement.

Configuration du système

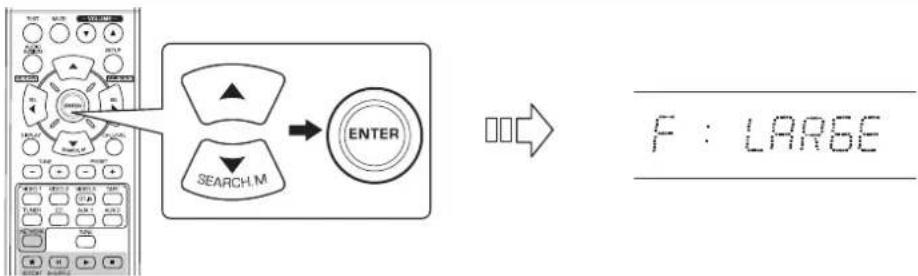

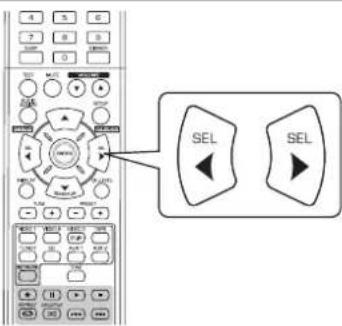

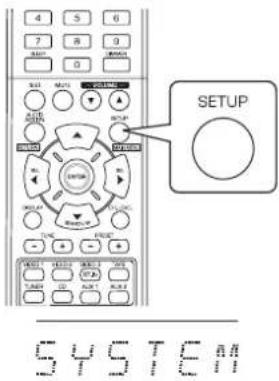

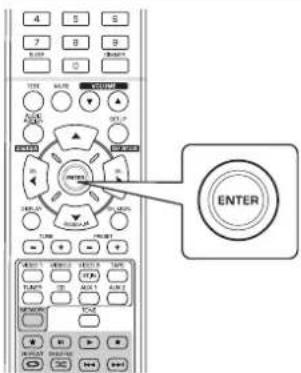

- Le menu de configuration s'affiche sur l'afficheur fluorescent et vous permet de réaliser facilement la procédures de configuration. Dans la plupart des cas, vous n'aurez à faire cela qu'une seule fois durant l'installation et l'agencement de vos enceintes, et nécessite rarement des modifications ultérieures. Le menu configuration comprend 6 menus principaux : Système, Entrée, Configuration des enceintes, Niveau canal, Paramètres et HDMI. Ces menus contiennent plusieurs sous-menus.

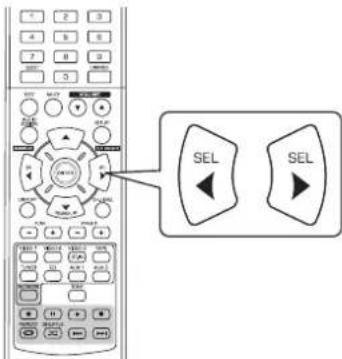

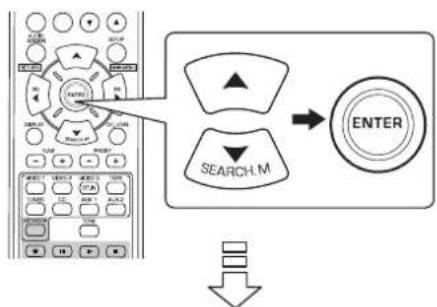

■Parcourir les menus de configuration

- Les explications données ici supposent que vous utilisez les de la télécommande pour effectuer les opérations de configuration. Mais vous pouvez également utiliser les touches du panneau frontal. Les touches du panneau frontal qui correspondent à ceux de la télécommande sont illustrées ci-dessous.

Touches de la télécommande
Touches du panneau frontal	SETUPMAIN MENU	ENTER / MEMO	- TUNE +		- PRESET +

1. Activez le menu de configuration.

4 5 6 7 8 9 AUTO 0 AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO AUTO SYSTEM

- Le menu de configuration sera affiché. - Appuyez de nouveau sur cette touche pour masquer le menu.

1. Sélectionnez le menu souhaité en se servant des touches de Haut (▲)/Bas (▼).

1. Confirmez votre sélection.

4 S S 7 8 9 ENTER ENTER

• Pour sélection de "SYSTEM", voir "CONFIGURATION DU SYSTEME" à la page 31.
• Pour sélection de "INPUT" (ENTREE), voir "CONFIGURATION DES ENTREE" à la page 33.
• Pour sélection de "SPK SET", voir "CONFIGURATION DES ENCEINTES" à la page 34.
• Pour sélection de "CH LEVEL" (NIVEAU CANAL), voir "CONFIGURATION DU NIVEAU DES CANAUX" à la page 38.
• Pour sélection de "PARAMTR", voir "CONFIGURATION DES PARAMETRES" à la page 40.
• Si vous sélectionnez "HDMI", veuillez consulter la rubrique "REGLAGE DE L'HDMI" page 42.
• Pour sélection de "EXIT" (QUITTER), le menu de configuration sera masqué.

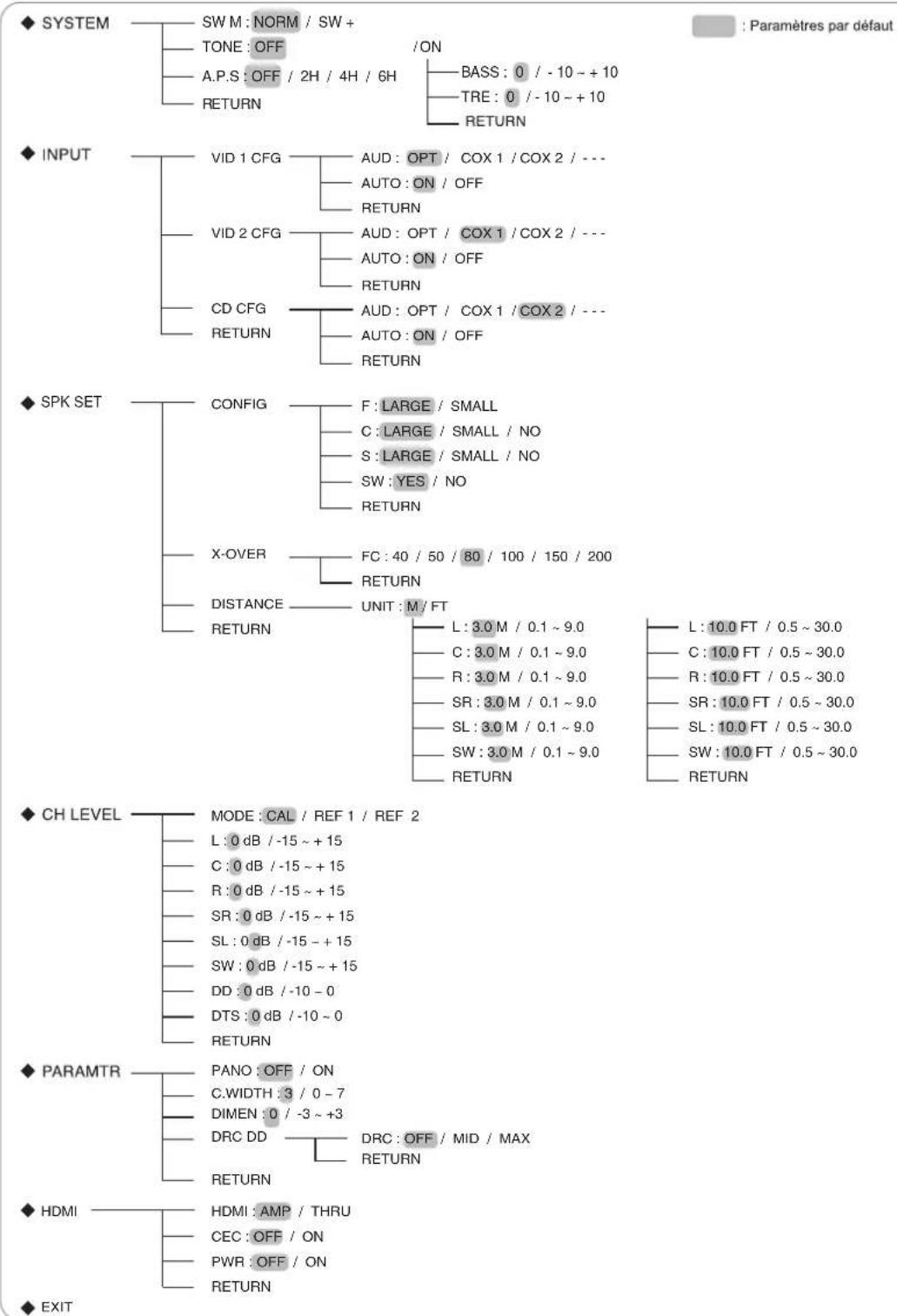

■Organigramme des menus

• Voici l'organigramme des menus :

- Si "RETURN" est sélectionné dans un sous-menu, le retour se fait au menu précédent.

- Si vous appuyez sur la touche AUDIO ASSIGN(/RETURN) sur un sous-menu, l'écran revient également au menu précédent.

■ Remarque : Durant les opérations de configuration du système, seules les touches (POWER ON/) STANDBY et celles nécessaires à la configuration sont disponibles.

• SW M (MODE SUBWOOFER) : Pour sélectionner le mode subwoofer souhaité.
  • TONE : Pour régler la tonalité (graves et aigues).
• A.P.S (AUTO POWER SAVE [Économiseur d'énergie automatique]) : Pour régler la durée de mise hors tension comme vous le souhaitez.

• RETURN (Retourner) : Pour retourner au menu précédent.

• Utilisez les touches Haut (▲)/Bas (▼) pour sélectionner l'élément souhaité.

1. Utilisez les touches Gauche (◀)/Droite (▶) pour régler l'élément comme vous le souhaitez.

Sélection du mode SUBWOOFER

- Le mode "SW +" n'est efficace que si "F" (avant) et "C" (centre) sont réglés sur "LARGE" et "SW" (Subwoofer) est réglé sur "YES" (Oui) dans le menu SET SPK. (Pour plus de détails, voir "CONFIGURATION DES ENCEINTES" à la page 34.)

NORM : Lorsque les signaux de basses fréquences des canaux sont réglés sur "LARGE" sont reproduits à partir de ces canaux uniquement.

Dans ce mode, les signaux de basses fréquences qui sont reproduits à partir du canal subwoofer sont uniquement les signaux de basses fréquences LFE (de sources multivoies qui contiennent un canal LFE (effets de basses fréquences), appelé aussi ".1" canal) et les canaux réglés sur "SMALL".

SW + : Lorsque les signaux de basses fréquences des canaux réglés sur "LARGE" sont simultanément reproduits à partir de ces canaux et du canal subwoofer.

Dans ce mode, la gamme de basses fréquences s'étend uniformément dans la salle, mais en fonction de la taille et de la forme de la salle des interférences peuvent survenir et diminuent le volume réel de la gamme de basses fréquences.

Sélection AUTO POWER SAVE (Économiseur d'énergie automatique)

• L'économiseur d'énergie automatique est une fonction qui éteint automatiquement l'appareil et le faire passer en mode veille. Cette fonction est activée lorsqu'aucune touche n'est appuyée pendant une période qui dépasse la durée que vous avez fixée.
• Vous pouvez fixer cette période comme vous le souhaitez.

OFF 2H (Heure) 4H 6H (pour désactiver cette fonction)

Sélection de TONE (TONALITE)

OFF (désactivé) : Pour écouter de sources de programme sans effet de tonalité. (l'indicateur "DIR" s'allume).

ON (activée) : Pour régler la tonalité à votre goût. (l'indicateur "DIR" s'éteint).

Lorsque TONE est sur ON (activée) pour régler la tonalité (graves et aigues)

①. Appuyez sur la touche ENTER pour accéder au réglage de tonalité.

ENTER

②. Utilisez les touches de déplacement HAUT(▲)/BAS(▼) pour sélectionner le mode de tonalité souhaitée.

SEARCH M

Sélection de BASS

③. Utilisez les touches de déplacement Gauche (◀)/Droite (▶) pour régler la tonalité souhaitée.

• Le niveau de tonalité peut être choisi dans l'intervalle -10 à +10 dB.
• En général, nous recommandons de régler les graves et aigues sur 0 dB (niveau plat).
• Les réglages à des niveaux de volume extrêmes peuvent endommager vos enceintes.

CONFIGURATION DES ENTREE

◆ INPUT

• AUD (ATTRIBUTION AUDIO) : Pour attribuer les entrées numériques à la source requise.
• AUTO (AUTO SURROUND) : Pour sélectionner le mode surround auto ou surround manuel.

• RETURN (Retourner) : Pour retourner au menu précédent.

• Utilisez les touches Haut (▲)/Bas (▼) pour sélectionner la source d'entrée souhaitée, puis appuyez sur la touche ENTER.

Exemple) Sélection de VIDEO 2

AUD: COXI

1. Utilisez les touches Haut (▲)/Bas (▼) pour sélectionner l'élément souhaité.

SEARCH M

1. Utilisez les touches Gauche (◀)/Droite (▶) pour régler l'élément comme souhaité.

Sélection de AUDIO ASSIGN (ATTRIBUTION AUDIO)

• Vous devez attribuer le composant connecté à DIGITAL IN à CD, VIDEO 1 ou VIDEO 2.
  (Pour plus de détails, voir "RACCORDEMENT D'ENTREES NUMERIQUES (DIGITAL IN)" à la page 7.)
• Vous pouvez sélectionner celle souhaitée parmi OPT (optical), COX 1(coaxial 1), COX 2(coaxial 2) et --- (analogique).
• Dans le cas où DIGITAL IN est attribuée à plus de deux sources d'entrée, lorsque ces dernières sont sélectionnées, le signal audio numérique sera entendu depuis le même DIGITAL IN.
• Lorsque le connecteur d'entrée HDMI IN est connecté à votre composant vidéo, le paramètre DIGITAL IN n'est pas valide.

■Remarques :

When selecting the AUTO SURROUND

• Sélectionnez le mode surround auto ou le mode surround manuel en fonction de la manière dont vous allez sélectionnez le mode surround.
  OFF (Désactivé) : Vous pouvez sélectionner un mode surround différent parmi les modes disponibles pour le signal en entrée à l'aide de sélection du mode surround (>/<). (Pour plus de détails, voir "Sélectionnez le mode surround manuel en appuyant sur la touche AUTO/MANUAL du panneau avant" à la page 17.)
  ON (activé) : Le mode surround optimal sera automatiquement sélectionné en fonction du format du signal en entrée.

■Remarques

• Lorsque la touche SPEAKER est réglée sur Off ou "C (CENTRE)" et "S (Surround)" ne sont pas réglées sur "NO", le mode surround auto n'est pas valide.
• Même lorsque le mode surround auto est sélectionné et le même type de format de signal numérique est reçu, le mode surround optimum peut varier en fonction du type d'enceinte s'il est réglé sur "NO" ou pas.
• Lorsque le mode surround auto est sélectionné, les modes surround autres que le mode surround optimum ne peut être sélectionné.

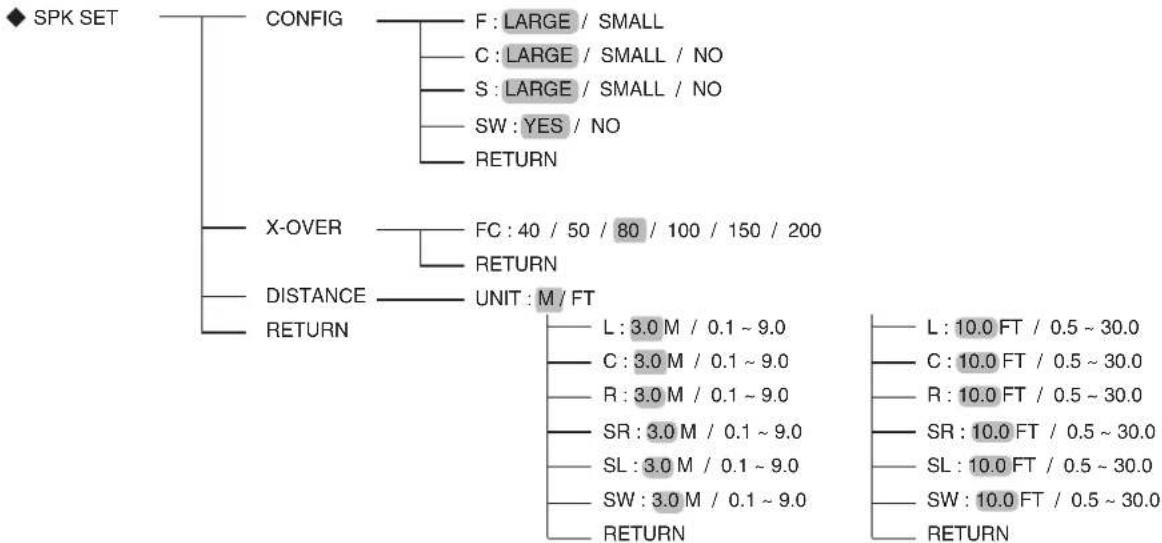

CONFIGURATION DES ENCEINTES

• Après avoir installé le récepteur et connecté tous les composants, vous devez régler les enceintes pour obtenir les sons acoustiques optimum en fonction de votre environnement et de leur disposition.
• Vous devez aussi régler les enceintes à chaque fois que vous changez leur emplacement ou leur disposition.

• CONFIG (CONFIGURATION) : Pour sélectionner la taille des enceintes connectées.
• X-OVER (CROSSOVER (répartiteur)) : Pour sélectionner la fréquence du crossover.
• DISTANCE : Pour entrer la distance entre la position d'écoute et chaque enceinte, cela permet de définir automatiquement le temps de retard et d'obtenir une lecture surround optimale.
• RETURN (Retourner) : Pour retourner au menu précédent.

Sélection de CONFIGURATION

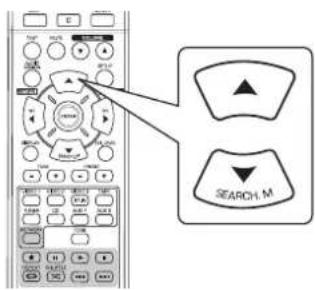

1. Utilisez les touches Haut (▲)/Bas (▼) pour sélectionner "CONFIG", puis appuyez sur la touche ENTER.

1. Utilisez les touches Haut (▲)/Bas (▼) pour sélectionner l'enceinte souhaitée.

SEARCH_M

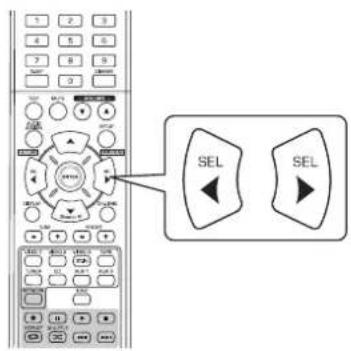

1. Utilisez les touches Gauche (◀)/Droite (▶) pour régler l'enceinte comme souhaité.

• Sélectionnez l'une des options suivantes en fonction du type de vos enceintes.
• Enceintes Frontale, Centrale et Surround :

LARGE : Sélectionnez cet élément si vous branchez des enceintes pouvant restituer des sons sous la fréquence de crossover.

SMALL : Sélectionnez cet élément si vous branchez des enceintes ne pouvant pas restituer des sons sous la fréquence de crossover. Une fois cette sélection effectuée, les sons sous la fréquence de crossover sont transmis au subwoofer ou aux enceintes réglées sur "LARGE" (si vous n'utilisez pas de subwoofer).

NO : Sélectionnez ceci si aucune enceinte n'est raccordée. Une fois cette sélection effectuée, les sons sont transmis aux enceintes qui ne pas réglées sur "NO".

- Subwoofer :

YES : Sélectionnez cette option pour transmettre les signaux LFE et les basses fréquences des canaux réglés sur "SMALL" à partir du subwoofer.

NO : Sélectionnez cette option si le subwoofer n'est pas raccordé. Les basses fréquences sont restituées par les autres enceintes.

■Remarques :

• Si les enceintes sont réglées sur "SMALL", vous devez régler leur fréquence crossover en fonction de leurs caractéristiques de fréquence. (Pour en savoir plus, veuillez consulter la rubrique "Sélection du CROSSOVER" à la page 36.)

• Lorsque "F" (avant) est réglé sur "SMALL, "C" (Centre), "S" (Surround) et "S" (Surround) ne peuvent pas être réglées sur "LARGE" et le "SW" (Subwoofer) ne peut pas être réglé sur "NO".

• Répétez les étapes 2 et 3 jusqu'à ce que les enceintes soient toutes réglées sur le mode requis.

■A propos des tailles d'enceinte

• Ne sélectionnez pas "LARGE" ou "SMALL" en fonction de la taille réelle d'une enceinte, mais en fonction de la capacité de l'enceinte à restituer les signaux basse fréquence (son grave sous la fréquence définie sur le menu "CROSSOVER") signals.
• Si vous n'êtes pas sûr de vous, faites des tests comparatifs sur les deux réglages (en baissant suffisamment le volume pour ne pas endommager les enceintes) afin de découvrir le réglage adapté.

Sélection du CROSSOVER

- Si les enceintes sont réglées sur "SMALL", vous devez régler leur fréquence crossover en fonction de leurs caractéristiques de fréquence.

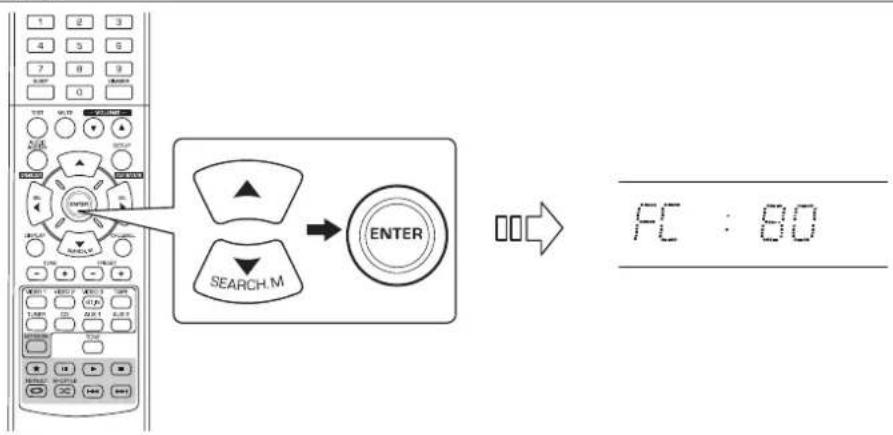

1. Utilisez les touches de NAVIGATION VERS LE HAUT(▲)/VERS LE BAS(▼) pour sélectionner "X-OVER", puis appuyez sur la touche ENTER.

1. Utilisez les touches de NAVIGATION GAUCHE(◀)/DROITE(▶) pour régler la fréquence de crossover.

1 2 3 4 5 6 7 8 9 0.00 0.00 0.00 0.00 SEL SEL

- Pour régler la fréquence de crossover, vous avez le choix entre 40, 50, 80, 100, 150 et 200 Hz.

■A propos de la fréquence de crossover

- Lorsque les enceintes sont réglées sur "SMALL", les basses fréquences sur ces canaux situées sur la fréquence de crossover sont restituées à partir du subwoofer ou des enceintes avant réglées sur "LARGE" (si vous n'utilisez pas de subwoofer).

- Veuillez consulter le mode d'emploi des enceintes à connecter. Si la plage de fréquence de votre enceinte est de 100 Hz à 20 kHz, il faut régler la fréquence de crossover sur 100 Hz (ou légèrement plus).

Sélection de DISTANCE

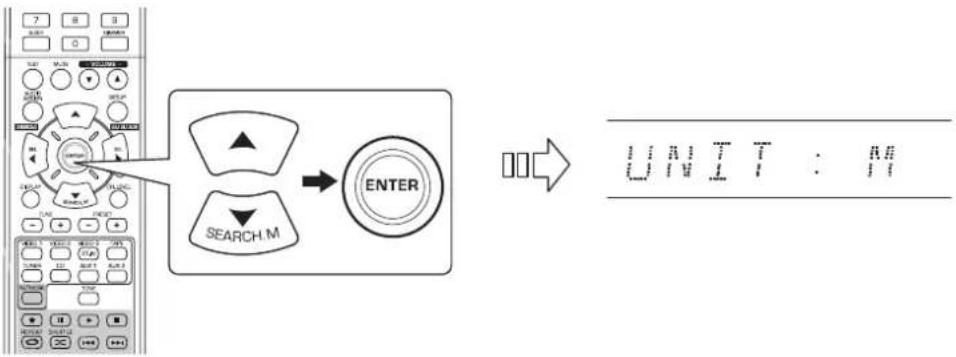

1. Utilisez les touches HAUT(▲)/BAS(▼) pour sélectionner "DISTANCE", puis appuyez sur la touche ENTER.


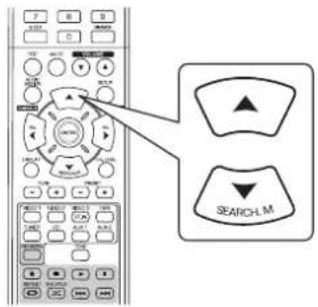

1. Utilisez les touches de déplacement HAUT(▲)/BAS(▼) pour sélectionner l'élément souhaité.

7 6 5 4 3 2 1 0 -1 +1 -2 +3 -4 +5 -6 -7 +8 -9 +10 -11 +12 -13 +14 -15 +16 -17 +18 -19 +19 -20 +20 -21 +21 -22 +22 -23 +23 -24 +24 -25 +25 -26 +26 -27 +27 -28 +28 -29 +29 -30 +30 -31 +31 -32 +32 -33 +33 -34 +34 -35 +35 -36 +36 -37 +37 -38 +38 -39 +39 -40 +40 -41 +41 -42 +42 -43 +43 -44 +44 -45 +45 -46 +46 -47 +47 -48 +48 -49 +49 -50 +50 -51 +51 -52 +52 -53 +53 -54 +54 -55 +55 -56 +56 -57 +57 -58 +58 -59 +59 -60 +60 -61 +61 -62 +62 -63 +63 -64 +64 -65 +65 -66 +66 -67 +67 -68 +68 -69 +69 -70

Remarque :

- Vous ne pouvez pas sélectionner le subwoofer alors que les enceintes sont réglées sur "NO".

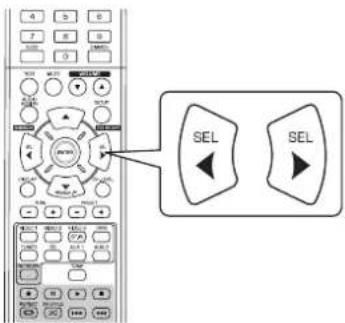

1. Utilisez les touches de déplacement GAUCHE(◀)/DROITE(▶) pour régler l'élément comme souhaité.

Sélection de l'unité de mesure

- Vous pouvez choisir le mètre ou le pied.

- Une fois l'unité de mesure est choisie, les distances sont automatiquement transformées dans cette unité.

■ Sélection de distance

- Vous pouvez régler la distance entre 0,1 à 9.0 mètres avec un pas de 0,1 mètre (ou 0,5 \~ 30 pied avec un pas de 0,5 pied).

1. Répétez les étapes 2 et 3 ci-dessus jusqu'à ce que toutes les distances soient réglées comme souhaité.

À propos de la distance des enceintes

Dans l'idéal, lors d'écoute de sons surround multivoies depuis des sources Dolby Digital ou DTS etc., l'enceinte centrale et les enceintes surround devraient être à la même distance de la position d'écoute que les enceintes frontales. En entrant les distances entre la position d'écoute et chaque enceinte, les retards de l'enceinte centrale et des enceintes surround seront automatiquement réglés pour créer un environnement d'écoute virtuel de manière que l'enceinte centrale et les enceintes surround étaient à leurs positions idéales respectivement.

CONFIGURATION DU NIVEAU DES CANAUX

◆ CH LEVEL MODE: CAL / REF 1 / REF 2 L: 0 dB / -15 ~ +15 C: 0 dB / -15 ~ +15 R: 0 dB / -15 ~ +15 SR: 0 dB / -15 ~ +15 SL: 0 dB / -15 ~ +15 SW: 0 dB / -15 ~ +15 DD: 0 dB / -10 ~ 0 DTS: 0 dB / -10 ~ 0 RETURN

Remarque :

- En fonction des paramètres des enceintes ("NO", etc.), certains canaux ne peuvent pas être sélectionnés.

Régler le niveau du canal courant

• Vous pouvez régler le niveau du canal courant comme vous le souhaitez. Les niveaux réglés sont simplement mémorisés dans la mémoire utilisateur ("CAL"), et non dans la mémoire de préréglages ("REF 1", "REF 2").
• Après avoir réglé le niveau de chaque canal à l'aide de tonalités de test, réglez les niveaux en fonction des sources de programmes ou selon vos goûts.
  (Pour plus de détails, voir "Réglage du niveau de chaque canal à l'aide de TEST TONE (tonalités de test)" à la page 19.)

1. Utilisez les touches HAUT(▲)/BAS(▼) pour sélectionner le canal souhaité.

F B S 0 D 123 123 123 123 123 123 123 123 123 123 123 123 123 123 123 123 123 123 123 123 123 123 123 123 123 124 124 124 124 124 124 124 124 124 124 124 124 124 124 124 124 124 124 124 124 124 124 124 124 124 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 125 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 126 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 127 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128 128

Exemple : Sélection des LFE d'une source Dolby Digital

2. Utilisez les touches GAUCHE(◀)/DROITE(▶) pour régler le niveau du canal sélectionné ou la source de programmes LFE comme souhaité.

• La plage de réglage du niveau LFE (Effets basse fréquence) va de -10 à 0 dB et les niveaux des autres canaux va de -15 à +15 dB.
• En général, nous recommandons de régler le niveau LFE à 0 dB.(Bien que, le niveau LFE recommandé sur quelques logiciels DTS plus récents est de -10 dB). Diminuez les valeurs si les niveaux recommandés semblent trop élevés.

3. Répétez les étapes 1 et 2 ci-dessus pour régler chaque niveau de canal.

Mémorisation des niveaux de canaux réglés

- Vous pouvez mémoriser les niveaux de canaux réglés dans la mémoire de préréglages ("REF 1", "REF 2") et les rappeler quand vous voulez.

1. Après avoir effectué les étapes 1 à 3 dans la procédure "Régler le niveau du canal courant" à la page 38, puis appuyez sur la touche ENTER.

ENTER MOTIE:REF:

- Le voyant "1" de "REF 1" clignote.

1. Utilisez les touches GAUCHE(◀)/DROITE(▶) pour sélectionner la position de mémoire de préréglage souhaitée, puis appuyez sur la touche ENTER.

- Chaque fois que vous appuyez sur la touche GAUCHE(◀) ou DROITE(▶) "REF 1" ou "REF 2" est sélectionné.

- Les niveaux de canaux réglés sont à présent mémorisés dans la mémoire sélectionnée.

Rappeler les niveaux de canaux mémorisés

1. Utilisez les touches de déplacement HAUT(▲)/BAS(▼) pour sélectionner MODE \~ (mode mémoire).

MODE: CAL

- Il se peut que "CAL" soit affichée à la place de "REF 1" ou "REF 2".

1. Utilisez les touches GAUCHE(◀)/DROITE(▶) pour sélectionner REF 1 ou REF 2.

SEL SEL

- Les niveaux de canaux mémorisés dans la mémoire de préréglages sélectionnée sont rappelés.

CONFIGURATION DES PARAMETRES

PARAMTR

PANO : OFF / ON C.WIDTH : 3 / 0 ~ 7 DIMEN : 0 / -3 ~ +3 DRC DD RETURN DRC : OFF / MID / MAX RETURN

• PARAMÈTRES AUDIO DOLBY PRO LOGIC II : Pour régler différents paramètres audio Dolby Pro Logic II et obtenir l'effet (PANO (Panorama), C. LARGEUR (CENTRE LARGEUR), DIMEN (DIMENSION)) surround optimal.
• DRC DD (Dynamic Range Compression) [gamme de compression dynamique] : Pour régler la gamme de compression dynamique qui atténue facilement les sons écoutés à volumes élevés.
• RETURN (Retourner) : Pour retourner au menu précédent.

Sélection des paramètres "PANO", "C.WIDTH", "DIMEN"

- Vous pouvez régler différents paramètres audio Dolby Pro Logic II et obtenir l'effet surround optimal.

■Remarque :

- Le réglage des paramètres n'est valide que lors d'écoute de musique en mode Dolby Pro Logic II.

1. Utilisez les touches de NAVIGATION VERS LE HAUT(▲)/VERS LE BAS(▼) pour sélectionner le paramètre requis.

SEARCH_M

1. Utilisez les touches de NAVIGATION GAUCHE(◀)/ DROITE(▶) pour régler le paramètre sélectionné.

■ Sélection du mode "PANO" (PANORAMA)

Ce mode allonge l'image stéréo avant pour inclure les enceintes surround et créer un effet enveloppant d'exception avec traitement d'image latéral. Sélectionnez "OFF" ou "ON"(valeur par défaut : OFF).

■ Sélection de la commande "C. WIDTH (LARGEUR CENTRE)"

Ceci permet de régler l'image centrale pour qu'on ne puisse l'entendre que sur l'enceinte centrale, et qu'elle sorte sur les enceintes gauches/droites comme une image fantôme, ou sur les trois enceintes avant à divers degrés. Cette commande peut être réglée par 8 échelons de 0 à 7 (valeur par défaut : 3).

■ Sélection de la commande "DIMEN" (DIMENSION)

Ceci permet un réglage progressif du champ sonore soit vers l'avant, soit vers l'arrière. Cette commande peut être réglée par 7 échelons de -3 à +3 (valeur par défaut : 0).

1. Répétez les étapes 1 et 2 ci-dessus pour régler les autres paramètres.

Sélection de "DRC DD"

- Cette fonction compresse la gamme dynamique des parties précédemment spécifiées des pistes sonores Dolby Digital (à un volume extrêmement élevé) pour minimiser les différences en volume entre les parties spécifiées et non spécifiées. Ceci permet d'entendre facilement, la nuit, toute la bande sonore d'un film à bas volumes.

■Remarques :

- Le mode nuit n'est valide que lorsque des signaux numériques de sources de programmes Dolby Digital ou DTS sont entrés. - Sur certains logiciels Dolby Digital, ces réglages peuvent ne pas fonctionner.

1. Utilisez les touches de NAVIGATION GAUCHE(◀)/ DROITE(▶) pour régler la compression de plage dynamique.

OFF : Pour désactiver la fonction DRC MID MAX Compression plus importante

REGLAGE DE L'HDMI

• HDMI(HDMI AUDIO OUT) : Pour restituer les signaux audionumériques à partir du connecteur de sortie HDMI MONITOR OUT.
• CEC(HDMI CONTROL) : Pour associer les opérations avec des composants raccordés aux connecteurs HDMI et compatibles avec la commande HDMI.
• PWR(POWER CONTROL) : Pour associer le statut Marche/Arrêt de cet appareil aux autres appareils.

• RETURN : Pour revenir au menu précédent.

• Utilisez les touches de NAVIGATION VERS LE HAUT(▲)/VERS LE BAS(▼) pour sélectionner l'élément requis.

SEARCH.M

1. Utilisez les touches de NAVIGATION GAUCHE(◀)/DROITE(▶) pour régler l'élément sélectionné.

Sélection de la sortie HDMI AUDIO OUT

• Le raccordement HDMI peut transmettre des signaux vidéonumériques et signaux audionumériques décompressés.
  Selon la restitution ou non de l'entrée de signaux audionumériques sur HDMI IN à partir de la sortie HDMI MONITOR OUT sur ce récepteur, vous devez régler la sortie HDMI AUDIO OUT comme il convient.
  AMP : Pour ne pas sortir les signaux audionumériques HDMI à partir de la sortie HDMI MONITOR OUT de ce récepteur. De ce fait, ces signaux sont audibles sur les enceintes branchées sur ce récepteur.
  ↓
  THRU : Pour restituer les signaux audionumériques HDMI à partir de la sortie HDMI MONITOR OUT. De ce fait, ces signaux sont restitués à partir des enceintes de votre téléviseur.

■Remarque :

- Lorsque la sortie HDMI AUDIO OUT est sur THRU, aucun son ne sortira des enceintes raccordées à cet appareil.

Sélection de la commande HDMI

- La fonction de commande HDMI permet d'associer la sélection de l'entrée de cet appareil au fonctionnement des éléments connectés.

OFF : Pour ne pas utiliser la fonction de COMMANDE HDMI.

↑

ON : Pour utiliser la fonction de COMMANDE HDMI.

- Lorsque le HDMI CONTROL est sur ON, vous pouvez également utiliser la fonction ARC(Audio Return Channel), ce qui permet au téléviseur d'envoyer des signaux audio vers ce récepteur par un câble HDMI.

■Remarques :

• La fonction de commande HDMI peut ne pas marcher selon le composant raccordé et ses réglages.
• Pour utiliser la fonction ARC, il faut disposer d'un téléviseur supportant la fonction ARC.
• Pour en savoir plus sur la commande HDMI et la commande de puissance, veuillez consulter la rubrique "CONFIRMATION DE LA FONCTION HDMI" page 28.

Sélection de la COMMANDE MARCHE/ARRET

- La fonction de commande Marche/Arrêt permet d'associer le statut de cet appareil aux commandes MARCHE/ARRET et démarrage de la lecture des appareils raccordés.

OFF : Pour ne pas utiliser la fonction de COMMANDE MARCHE/ARRET.

↑↓

ON : Pour utiliser la fonction de COMMANDE MARCHE/ARRET.

■Remarque :

- La commande MARCHE/ARRET (POWER CONTROL) ne peut être réglée que si la COMMANDE HDMI (HDMI CONTROL) est réglée sur ON.

Guide de dépannage

Si le récepteur ne fonctionne pas convenablement, reportez-vous au tableau suivant avant de l'emmener pour réparation. Si l'anomalie persiste, essayez de la résoudre en éteignant puis en rallumant le récepteur. Si cela est sans effet, prenez contact avec votre revendeur. En aucune circonstance, ne tentez jamais de réparer le récepteur par vous-même. Cela entraîne l'annulation de la garantie.

PROBLEME CAUSE POSSIBLE REMEDE
Aucune alimentation	Le cordon CA est débranché.Mauvais branchement à la prise secteur ou cette dernière est morte ou pas activée.	Branchez le cordon correctement.Vérifiez la prise secteur à l'aide d'une lampe ou d'un autre appareil.
Absence de son	Les câbles d'enceintes sont débranchés.Le niveau de volume global est réglé au minimum.La touche MUTE est mise sur ON.Aucune source convenable n'a été sélectionnée.Les raccordements des câbles entre les composants ne sont pas corrects.La sortie HDMI AUDIO OUT est sur THRU.Les paramètres audio sont incorrects.	Vérifier les raccordements des enceintes.Réglez le volume.Appuyez sur la touche MUTE pour rétablir le son.Sélectionnez une source d'entrée appropriée.Raccordez les câbles comme il convient.A mettre sur AMP. (Pour plus de détails, voir "Sélection de la sortie HDMI AUDIO OUT" à la page 42.)Entrez des paramètres corrects. (Pour plus de détails, voir "CONFIGURATION DES ENTREE" à la page 33.)
Absence de son des enceintes surround (ou hauteur avant)	Le mode Surround est désactivé (mode stéréo).Les niveaux de volume global et de surround sont au minimum.Une source monaurale est utilisée.Les enceintes surround sont réglées sur "NO".	Sélectionnez un mode surround.Réglez les niveaux de volume global et de surround.Sélectionnez une sources stéréo ou surround.Sélectionnez un paramètre pour les enceintes surround.
Absence de son de l'enceinte centrale	Mode stéréo, etc. est sélectionné.Les enceintes centrales sont réglées sur "NO".Les niveaux de volume global et central sont au minimum.	Sélectionnez le surround souhaité.Sélectionnez un paramètre pour l'enceinte centrale.Réglez les niveaux de volume global et central.
Pas d'image	Les connexions vidéo entre cet appareil et le l'écran télé ne sont pas réglées correctement.Aucune source convenable n'a été sélectionnée.	Effectuez les connexions vidéo correctement.Sélectionnez une source d'entrée appropriée.
Pas d'image avec une connexion HDMI	Les connexions HDMI entre cet appareil et le l'écran télé ne sont pas réglées correctement.L'écran télé ou les autres équipements ne prennent pas en charge HDCP.	Effectuez les connexions HDMI correctement.Cet appareil ne reproduit des signaux vidéo que si les équipements connectés prennent en charge HDCP.
Bruit d'image/image déformée	Le format vidéo de l'écran télé, lecteur DVD, etc. est différent de PAL.	Changez le format vidéo en PAL.
Impossible de recevoir de stations	Aucune antenne raccordée.La fréquence de la station souhaitée n'est pas syntonisée.L'antenne est mal orientée.	Raccordez une antenne.Syntonisez à la fréquence de la station souhaitée.Réorientez l'antenne et réessayez la syntonisation.
Impossible de recevoir de stations préréglées	Une fréquence incorrecte de station a été mémorisée.Les stations mémorisées ont été effacées.	Mémorisez des fréquences correctes de stations.Mémorisez de nouveau les stations.
La réception FM est mauvaise	Aucune antenne raccordée.L'antenne est mal orientée par rapport à une meilleure réception.Signaux faibles.	Raccordez une antenne.Changez l'orientation de l'antenne.Installez une antenne FM extérieure.
Des craquements et des sifflements sont produits en permanence ou par intermittence pendant la réception AM, surtout la nuit.	Ces bruits peuvent être dus à des moteurs, à des lampes fluorescentes, à des éclairs, etc.	Éloignez le récepteur de ces sources de bruit.Installez une antenne AM extérieure.
La télécommande ne marche pas.	Les piles sont absentes ou épuisées.Il y a un obstacle entre la télécommande et son capteur.	Remplacez les piles.Enlevez l'obstacle.

Spécifications

■SECTION AMPLIFICATEUR

• Puissance de sortie, mode stéréo, 6 Ω, THD 0,7%, 40 Hz\~20 kHz | 2×100 W
  • Distorsion harmonique totale, 6 Ω, 100 W, 1 kHz | 0,05 %
• Distorsion d'intermodulation 60 Hz : 7 kHz= 4 : 1 SMPTE, 6 Ω, 100 W | 0,1 %
• Sensibilité d'entrée, 47 kΩ Ligne (CD, BANDE, VIDEO) | 250 mV
• Rapport signal sur bruit, réseau IHF "A" Ligne (CD, BANDE, VIDEO) | 95 dB
• Réponse en fréquence Ligne (CD, BANDE, VIDEO), 20 Hz\~50 kHz | +0 dB, -3 dB
• Niveau de sortie ENR BANDE, 2,2 kΩ | 250 mV PRE OUT (Subwoofer), 1 kΩ | 1,5 V
• Commandes Graves/Aigus, 100 Hz/10 kHz | ±10 dB
• Mode surround, uniquement un canal commandé Puissance de sortie frontale, 6 Ω, 1 kHz, THD 0,7 % | 100 W / 100 W Puissance de sortie centrale, 6Ω, 1 kHz, THD 0,7 % | 100 W Puissance de sortie Surround, 6 Ω, 1 kHz, THD 0,7 % | 100 W / 100 W

■SECTION AUDIO NUMERIQUE

• Fréquence d'échantillonnage | 32, 44,1, 48, 96 kHz
• Niveau d'entrée numérique Coaxial, 75 Ω | 0,5 Vp-p Optique, 660 nm | -15 \~ -21 dBm

■SECTION VIDEO

• Format Vidéo | PAL
• Sensibilité d'entrée (=Niveau de sortie), 75 Ω Vidéo (Composite (normal)) | 1 Vp-p
• Connecteur HDMI | 19 pins

■SECTION SYNTONISEUR FM

• Plage de syntonisation | 87,5 \~ 108 MHz
• Sensibilité utilisable, THD 3%, S/N 26 dB | 12,8 dBf
• Seuil de sensibilité à 46 dB, mono/stéréo | 20,2 / 45,3 dBf
• Rapport signal sur bruit, 65 dBf, mono/stéréo | 55 / 50 dB
• Distorsion harmonique totale, 65 dBf,1 kHz, mono/stéréo | 0,5 / 1,0 %
• Réponse en fréquence, 30 Hz\~12 kHz | ±3,0 dB
• Séparation stéréo, 1 kHz | 30 dB
  • Rapport de capture | 4 dB
• Réjection Fréquence Intermédiaire | 80 dB

■SECTION SYNTONISEUR AM

• Plage de syntonisation | 522 \~ 1611 kHz
• Sensibilité utilisable | 500 iV/m
  • Rapport signal sur bruit | 40 dB
  • Sélectivité | 25 dB

GÉNÉRALITÉS

• Alimentation | 230 V \~ 50 Hz
• Consommation | 200 W
- Dimensions (LxHxP, parties saillantes incluses) | 435x143x359 mm (17-3/8x5-5/8x14-1/8 pouces)
• Poids (Net) | 8,6 kg (19 livres)

Remarque : à cause des améliorations continues, la conception et les caractéristiques sont sujettes à modification sans préavis.

Введение
