RX4105 - Recepteur SHERWOOD - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Récepteur audio stéréo
Puissance de sortie	2 x 100 W (8 ohms)
Nombre de canaux	2 canaux
Entrées audio	4 entrées RCA, 1 entrée phono, 1 entrée AUX
Sorties audio	1 sortie pour enceintes, 1 sortie préampli
Connectivité	AM/FM, entrée Bluetooth (selon modèle)
Contrôle de tonalité	Réglage des basses et des aigus
Dimensions	430 x 315 x 105 mm
Poids	6,5 kg
Utilisation	Idéal pour les systèmes audio domestiques, compatible avec divers appareils audio
Maintenance	Nettoyage régulier, vérification des connexions, mise à jour du firmware si disponible
Sécurité	Ne pas exposer à l'humidité, utiliser des câbles appropriés pour éviter les courts-circuits
Informations générales	Vérifier la compatibilité avec les enceintes, garantie constructeur de 2 ans

FOIRE AUX QUESTIONS - RX4105 SHERWOOD

Comment puis-je connecter mon SHERWOOD RX4105 à ma télévision ?

Connectez le câble audio/vidéo de votre télévision à l'entrée correspondante sur le récepteur SHERWOOD RX4105. Utilisez les ports HDMI, RCA ou optiques selon la compatibilité de votre télévision.

Le son de mon SHERWOOD RX4105 est faible, que faire ?

Vérifiez le niveau de volume du récepteur et des enceintes. Assurez-vous également que les câbles sont correctement branchés et qu'aucun câble n'est endommagé.

Mon récepteur ne s'allume pas, quelles sont les étapes à suivre ?

Vérifiez que le récepteur est correctement branché à une source d'alimentation. Testez une autre prise électrique si nécessaire. Si le problème persiste, il pourrait y avoir un problème interne nécessitant une assistance technique.

Comment réinitialiser mon SHERWOOD RX4105 ?

Pour réinitialiser, éteignez le récepteur, puis maintenez enfoncé le bouton 'Power' pendant environ 10 secondes jusqu'à ce que le voyant clignote. Cela réinitialisera les paramètres d'usine.

Comment régler les niveaux de basses et d'aigus sur le SHERWOOD RX4105 ?

Utilisez les boutons 'Bass' et 'Treble' sur le panneau avant du récepteur pour ajuster les niveaux selon vos préférences.

Pourquoi mon récepteur ne capte pas les stations radio ?

Assurez-vous que l'antenne FM est correctement connectée et positionnée. Essayez de rechercher les stations manuellement ou automatiquement, et vérifiez si vous êtes dans une zone de bonne réception.

Comment mettre à jour le firmware de mon SHERWOOD RX4105 ?

Visitez le site officiel de Sherwood pour télécharger la dernière version du firmware. Suivez les instructions fournies pour le mettre à jour via USB ou un autre moyen recommandé.

Le SHERWOOD RX4105 surchauffe, que dois-je faire ?

Assurez-vous que le récepteur est placé dans un endroit bien ventilé et qu'il n'est pas obstrué par d'autres appareils. Évitez de le couvrir et nettoyez les évents si nécessaire.

Comment utiliser la fonction Bluetooth sur le SHERWOOD RX4105 ?

Activez le Bluetooth sur votre appareil mobile, puis sélectionnez 'SHERWOOD RX4105' dans la liste des appareils disponibles. Une fois connecté, vous pourrez diffuser de la musique sans fil.

Comment régler la configuration des enceintes sur le SHERWOOD RX4105 ?

Accédez au menu de configuration sur le récepteur et sélectionnez 'Speaker Setup'. Suivez les instructions pour ajuster la configuration selon le nombre et le type d'enceintes que vous utilisez.

MODE D'EMPLOI RX4105 SHERWOOD

1. Lire les instructions - Lire toutes les instructions ainsi que les consignes de sécurité avant d'utiliser le produit.
2. Conserver les instructions - Les instructions et les consignes de sécurité doivent être conservées pour une consultation ultérieure.
3. Avertissements - tous les avertissements concernant le produit et son mode d'emploi doivent être conformes.
4. Suivre les instructions - Toutes les instructions concernant l'utilisation du produit doivent être suivies.
5. Nettoyage - Débrancher le produit de la prise murale avant de le nettoyer.

Ne pas utiliser de nettoyants liquides ni d'aérosols. Utiliser un chiffon humide pour le nettoyage.

1. Accessoires - Ne pas utiliser d'accessoires non recommandés par le fabricant. Cela pourrait s'avérer dangereux.
2. Eau et humidité - Ne pas utiliser le produit à proximité de l'eau - par exemple, près d'une baignoire, d'un lavabo, d'un évier ou d'un bac à laver; sur un revétement mouilée, ou prés d'une piscine, etc.
3. Accessoi adulte ainsi qu'endommager le produit. Utilisez uniquement avec un chariot, un trépied,

une étagère ou une table recommandée par le fabricant ou fournie avec le produit. Le montage de ce produit doit être effectué selon les instructions du fabricant. Il est recommandé d'utiliser un accessoire de montage recommandé par le fabricant.

1. Un produit combiné à un chariot doit être déplacé avec soin. De vifs arrêts, une force excessive ou des surfaces non planes peuvent entraîner la chute du produit et du chariot.

ATTENTION CONCERNANT LES CHARIOTS PORTABLES.

1. Ventilation - les fentes et ouvertures du boîtier permettent la ventilation et garantissent le bon fonctionnement du produit et l’ mettre le produit sur un lit, un canapé, un tapis ou toute autre surface similaire. Ce produit ne doit pas être installé sur une installation encastrée comme une étagère ou un casier sans ventilation suffisante possible ou si cette ventilation n’est pas conforme aux instructions du fabricant.
2. Sources d'alimentation - Ce produit doit uniquement fonctionner avec un type d'alimentation indiqué sur l'étiquette. Si vous avez çus pour fonctionner avec une batterie, ou une autre source, se référer au mode d'emploi.
3. Mise à la terre et polarisation - Ce produit doit être équipé d'une Fiche bipolaire irréversible (fiche ayant une broch ourner la fiche. Si la prise ne rentre toujours pas, contactez vos electriciens afin de remplacer la prise obsolète. Ne pas oublier cette mesure de sécurité concernant la fiche polarisée. Autres avertissements - Ce produit est équipé d'une prise de terre à trois broches, prise ayant une troisième broche (de mise à la terre) Cette fiche se branchera uniquement dans une prise de terre. Il s'agit d'une sécurité. S'il est impossible d'insérer la fiche dans la prise, contactez votre électricien afin de remplacer la prise obsolète. Ne pas oublier cette mesure de sécurité concernant la fiche de terre.
4. Protection du cordon d'alimentation - les cordons d'alimentation doivent être acheminés de manière à ce qu'on ne puisse pas marcher dessus ou être gê roit où ils seront duct du produit.

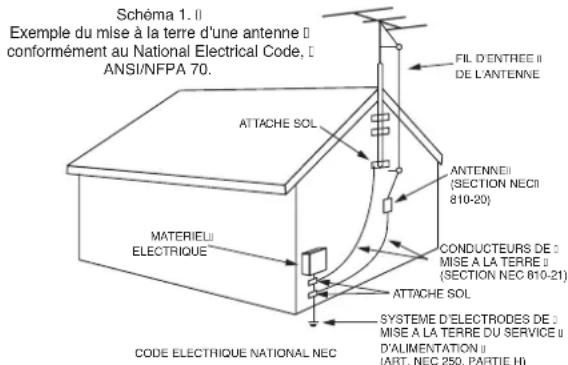

5. Mise à la terre de l'antenne extérieure - Si une antenne extérieure ou un système cable est connecté au produit, s'assurer que l'antenne ou le système cable est mis à la terre afin de prévenir une surtension et des charges d'électricité statiques. L'article 810 du Code électricque national ANSI/NFPA 70, fournir les informations concernant la bonne mise à la

Terre du mât et de la structure et de la charpente d'appui, la mise à la terre du fil d'entrée de l'antenne, la taille des conducteurs de mise à la terre, l'emplacement de l'antenne, la connexion à la terre. Voir Schéma 1.

1. Orage - Afin de protégérer ce produit lors d'un orage ou lorsqu'il est inutilisé pendant une longue période,
2. Lignes électriques - une antenne extérieure ne doit pas être installée sous des lignes électriques ni à proximité d'autres sources ou circuits électriques ni à un endroit d'où
3. Surcharge - Ne pas surcharger les prises murales, les rallonges, ou les socles. Il y a un risque d'incendie et de chocolélectrique.
4. Introduction d'objets et liquides - Ne pas insérer d'objet, quel qu'il soit dans les ouvertures du produit car ils peuvent toucher des points de tension dangereux ou des parties sensibles pouvant entraîner un incendie ou un chocolélectrique.

Ne jamais verser le liquide sur le produit.

1. îne une exposition à une tension dangereuse ainsi qu'à d'autres dangers. Faire appel à une personne qualifiée pour toute réparation.
2. Réparation due à un dommage - Débrancher le produit de la prise murale et contacter une personne qualifiée dans les cas suivants : a) Lorsque le cordon d'alimentation ou la fiche est endommage(e),

b) Si du liquide a été renversé ou si des objets sont tombés dans le produit, c) Si le produit a été exposé à la pluie ou à l'eau,

d) Si le produit ne fonctionne pas correctement en l'utilisant conformément au mode d'emploi. Uniquement procédé aux réglages mentionnés dans le mode d'emploi. Un réglage incorrect peut endommager le produit et, souvent, demande beaucoup de travail à un technicien qualifié pour restaurer le produit à son fonctionnement initial.

e) Si le produit est tombé ou a été endommagé, de quelconque manière.

f) Quand le produit fonctionne moins bien. Cela indique le besoin de le faire réviser.

1. Pièces de rechange - Lorsque des pièces de rechange sont nécessaire, s'assurer que le technicien qualifié a utilisé des pièces de rechange spécifiées par le fabricant ou qu'elles ont les mêmes caractéristiques techniques que les pièces d'origine. Des substitutions non autorisées peuvent entraîner un incendie, ou autres dangers.
2. Contrôle de sécurité - Une fois les révisions ou réparations apportées au produit, demander au technicien d'effectuer les contrôles cant uniquement.
3. Chaleur - Ne pas exposer le produit à des sources de chaleur comme les radiateurs, les registres de chaleur, les jours et autres produits (dont les amplificateurs) qui dégagent de la chaleur.

Veuillez LIRE ce MANUEL avant d'utiliser votre appareil

CAUTION

BISK OF ELECTRIC SHOCK

DO NOT OPEN

Attention

POUR EVITER TOUT RISQUE DE CHOC ELECTRIQUE NE PAS ENLEVER LE COUVERCE (NI LE REMETTRE). LES PIECES INTERIEURES NE SONT PAS MODIFIABLES PAR L'UTILISATEUR. FAIRE APPEL A UNE PERSONNE QUALIFIEE POUR TOUTE REPARATION.

Ce symbole avertit l'utilisateur de la présence d'un voltage dangereux >> non isolé dans le produit qui peut être d'une magnitude suffisante pour constituer un risque de choc électrique.

Ce symbole prévient l'utilisateur de la présence d'instructions importantes pour l'utilisation et l'entretien de l'appareil dans les documents qui accompagnent ce dernier.

AVERTISSEMENT: POUR REDUIRE LE RISQUE D'INCENDIE OU DE CHOC ELECTRIQUE, NE PAS EXPOSER CET APPAREIL A LA PLUIE NI A L'HUMIDITE.

Précautions concernant l'installation

Note : Afin de permettre l'évacuation de la chaleur, ne pas installer cet appareil dans un espace confiné tel qu'une étagère ou un espace clos similaire.

Ne pas bloquer les ouvertures de ventilation ni poser un autre appareil au-dessus.

Note à l'attention de l'installateur de système TV câblée:

Cette note est à l'attention de tout installateur de système TV câble : l'article 820-40 du NEC fournit les directives à suivre pour une bonne mise à la terre et précise notamment que le câble de mise à la terre doit être connecté au système de la mise à la terre du BATIMENT, aussi proche du point du câble que cela est praticable.

Cet appareil a été testé et est conforme aux limites applicables aux périphériques numériques de classe B, selon l'alinéa 15 du règlement du FCC. Ces limites ont été conçues pour fournir une protection raisonnable contre les interférences néfastes dans une installation en milieu résidentiel. Ce matériel génère, utilise et peut émettre de l'énergie de fréquence radio ; s'il n'est pas installé et utilisé conformément aux instructions fournies, il peut provoquer des interférences néfastes sur les communications radio. Cependant, la non-interférence avec une installation à domicile n'est pas garantie. Si cet appareil provoque des interférences nocives sur la réception de la radio ou de la télévision, que vous pouvez tester en allumant et en éteignant l'appareil, il est conseillé à l'utilisateur d'essayer de corriger l'interférence en appliquant une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance qui sépare l'équipement et le récepteur.
• Connecter l'équipement à une prise située sur un circuit différent de celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide. ATTENTION: Tout changement ou toute modification de la structure de cet appareil non approuvé(e) par la partie responsable de la conformité peut entraîner l'annulation du droit de l'utilisateur d'utiliser cet appareil.

POUR VOTRE SÉCURITÉ

U.S.A CANADA	120 V
Les apparêils expériés aux U.S.A. et au CANADA sont concès pou fonctionner avec un courant 120 V CA uniquement. Consigne de sécurité pour l'utilisation d'une prise CA polarisée. Cependant, certains produits peuvent être livrés avec un fiche non polarisée. ATTENTION : afin d'éviter tout choc électrique, insérer complètement la broche large dans la fente large.

Attention

• Laisser suffisamment d'espace autour de l'appareil pour garantir une ventilation suffisante.
• Eviter l'installation dans des endroits extrêmement chauds ou froids, où dans des endroits exposés à la lumière directe du soleil ou à un appareil chauffant.
• Eviter d'exposer l'appareil à l'humidité, à l'eau et à la poussière.
• Ne pas introduire de corps étrangers dans l'appareil.
• La ventilation ne doit pas être entravée par l'obstruction des trous d'aération par des objets tels que des journaux, une nappe, des rideaux, etc.
• Aucune flamme, comme une bougie allumée, ne doit être placée sur l'appareil.
• Veuillez respecter l'environnement lorsque vous devez jeter votre batterie.
• Ne pas éclabousser ou mettre de gouttes d'eau sur l'appareil.
• Aucun objet rempli de liquide ne doit être placé sur l'appareil.
• Éviter le contact de l'appareil avec des insecticides, du benzène, des diluants.
• Ne jamais démonter ni modifier l'appareil de quelconque manière.

Notes sur le cordon d'alimentation CA et la prise murale.

L'appareil n'est pas déconnecté de la source d'alimentation CA (prise) tant qu'il n'est pas débranché de la prise murale, même si l'appareil est éteint. - Pour débrancher le cordon de la prise murale, tirez la prise et non le cordon d'alimentation. - Débrancher la prise de la prise murale lorsque l'appareil n'est pas utilisé pendant un moment. - La prise murale doit être installée après le et facile d'accès.

Sommaire

CONSIGNES DE SÉCURITÉ 2

VEUILLEZ LIRE CE MANUEL AVANT D'UTILISER VOTRE APPAREIL 3

Connexions du système 5

Panneau avant et télécommandes 7

·PORTEE DE LA TELECOMMANDE 9 CHANGEMENT DE PILES 9

Fonctionnement

ECOUTE D'UNE SOURCE PROGRAMMEE 10 ·ECOUTESDIFFUSIONSDADIOPHONIQUES 12 ENREGISTREMENT 14 AUTRES FONCTIONS 14

Guide de dépannage 15

Spécifications 16

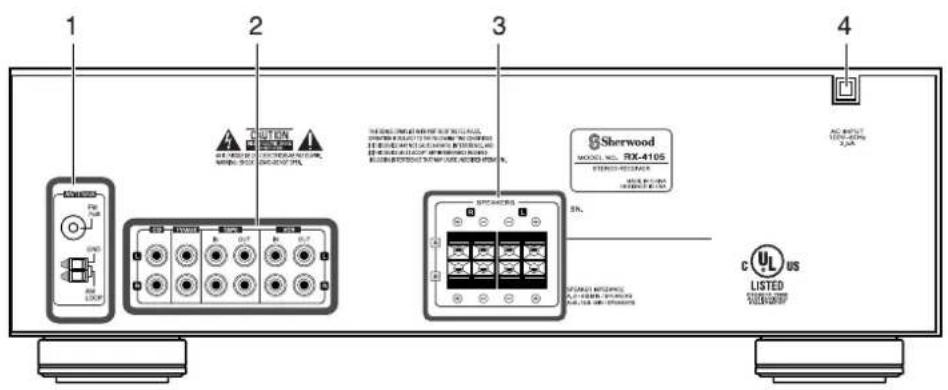

Connexions du système

• Ne pas brancher le cordon d'entrée CA dans la prise murale CA avant d'avoir effectué toutes les connexions. S'assurer d'avoir connecté les cordons à broches RCA blancs aux prises Jack G (Gauge) et cordons à broches RCA blancs aux prises Jack D (Droites) lors des connexions audio.
• Connecter fermement et correctement. Une perte de son, du bruit ou un dommage du récepteur pourrait survenir si la connexion n'est pas correctement effectuée. Si l'électricité est coupée ou si le cordon d'alimentation CA est débranché plusieurs, les contenus mémoarisés seront effacés. Si cela se produit, vous devez les memoriser à nouveau.

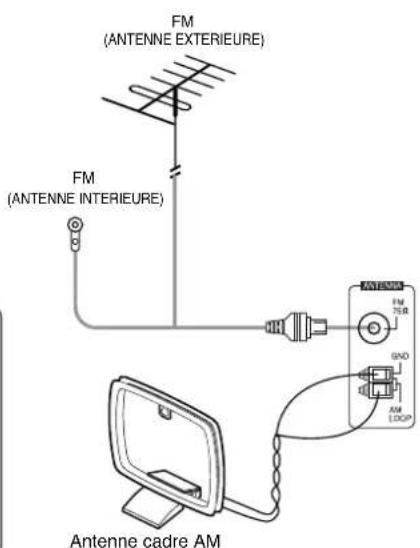

1. Raccordement des antennes

• Changer la position de l'antenne interieure FM jusqu'à l'obtention de la bonne réception de vos stations FM préférées.
• Une antenne extérieure FM 75 peut être utilisée afin d'améliorer la réception. Déconnecter l'antenne intérieure avant de la remplacer par une antenne extérieure.
• Placer l'antenne à cadre AM aussi éloignée que possible du récepteur, de la télévision, des fils des haut-parleurs ainsi que du cordon d'entrée CA puis l'orienter de manière à BrokErir une meilleure réception.
• Si la réception est de mauvaise qualité avec une antenne cadre AM, une antenne extérieure AM peut être utilisée à la place.

Antenne cadre AM

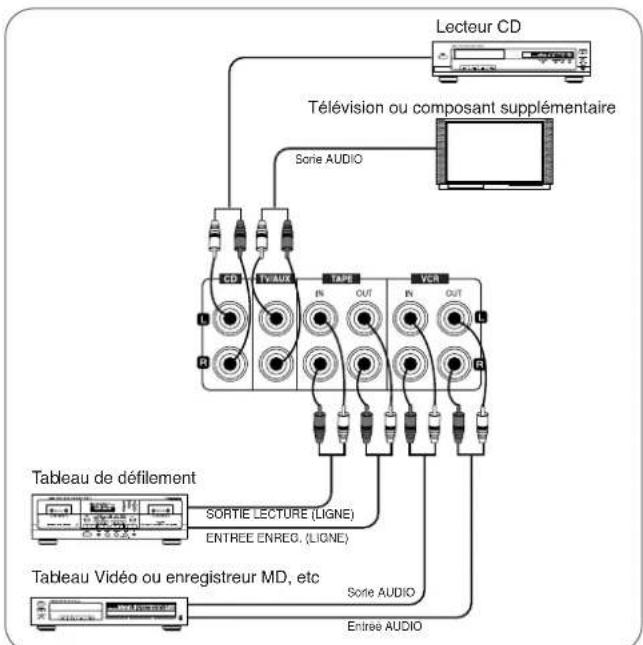

2. Raccordement des composants audio/video

• Les prises VCR peuvent aussi être connectées à un composant supplémentaire tel qu'un enregistrateur DM, un tableau de défilament, etc.
• Les prises TV/AUX peuvent également être connectées à un composant supplémentaire comme la télévision, le lecteur DVD, etc.

3. Raccordement des haut-parleurs

Haut-parleur B

• Généralement, les terminaux du haut-parleur A sont utilisés pour une seule paire de haut-parleurs. Lorsque vous avez une autre paire de haut-parleurs, les terminaux du haut-parleur B peuvent être utilisés.
• Ne jamais court-circuiter les cordons des haut-parleurs + et -. S'assurer d'avoir correctement connecté les haut-parleurs et d'avoir respecté le canal (gauche et droit) ainsi que la polarité (+ et -).

Note

Pour un fonctionnement sur de l'amplificateur, utiliser les haut-parleurs avec une impédance de 8 Ω lorsque seuls les terminaux du haut-parleur A ou B sont utilisés et utiliser les haut-parleurs avec une impédance de plus de 16 Ω lorsque les terminaux des deux haut-parleurs A et B sont utilisés.

4. CORDON D'entree CA

• Brancher le cordon dans la prise murale CA

Panneau avant et télécommandes

PANNEAU AVANT

TELECOMMANDES

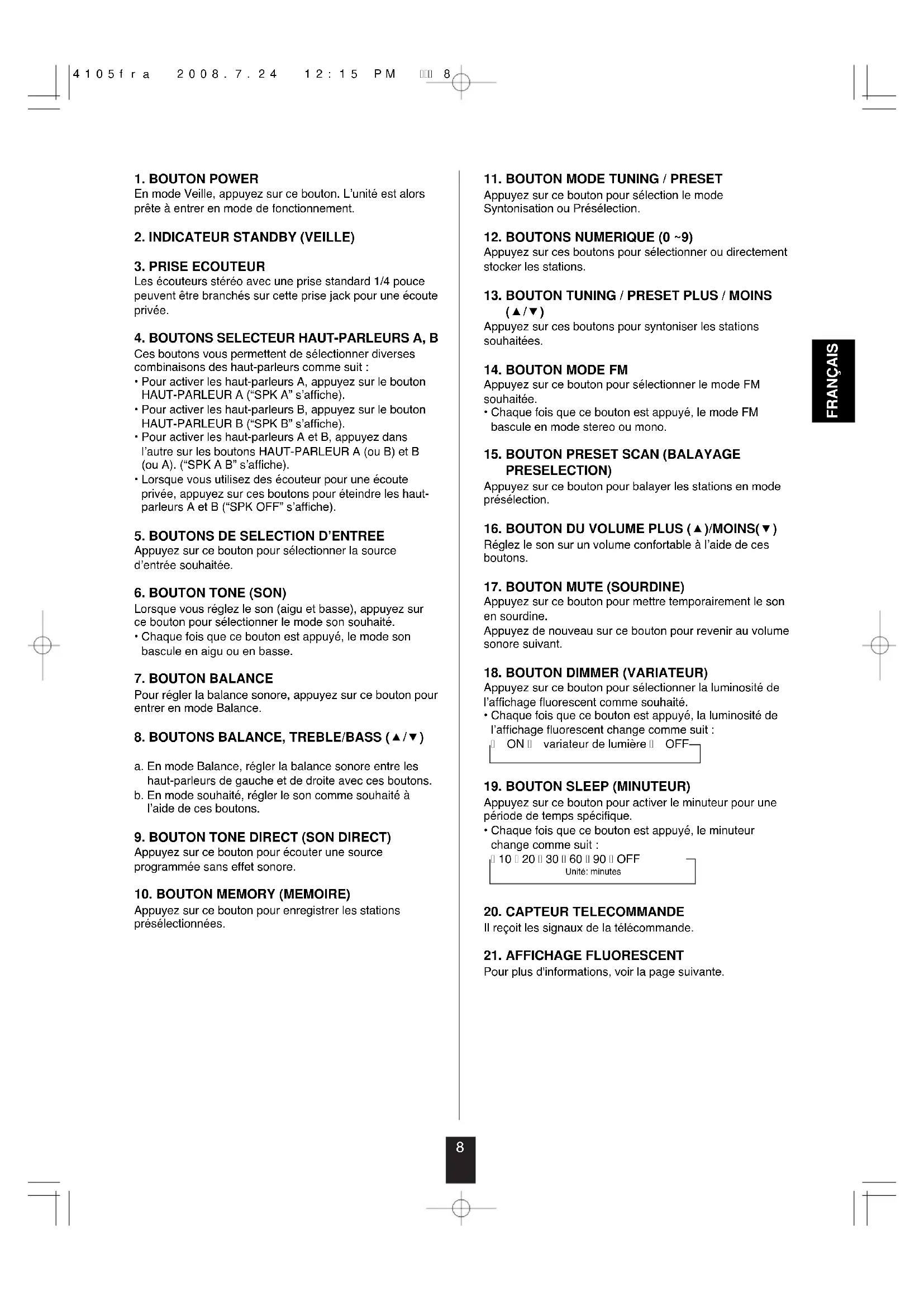

1. Bouton POWER

En mode veille, appuyez sur ce bouton. L'unité est alors prête à entrer en mode de fonctionnement.

3. Prise ecouteur

Les écouteurs stéréo avec une prise standard 1/4 pouce peuvent être branchés sur cette prise jack pour une écoute privée.

Ces boutons vous permettent de sélectionner diverses combinaisons des haut-parleurs comme suit :

• Pour activer les haut-parleurs A, appuyez sur le bouton HAUT-PARLEUR A ("SPK A" s'affiche).
• Pour activer les haut-parleurs B, appuyez sur le bouton HAUT-PARLEUR B ("SPK B" s'affiche).
• Pour activer les haut-parleurs A et B, appuyez sur les boutons HAUT-PARLEUR A (ou B) et B (ou A). ("SPK A B" s'affiche).
• Lorsque vous utilisez des écouteurs pour une écoute privée, appuyez sur ces boutons pour éteindre les haut-parleurs A et B ("SPK OFF" s'affiche).

5. Boutons de selection d'entree

Appuyez sur ce bouton pour sélectionner la source d'entrée souhaitée.

6. Bouton TONE (son)

Lorsque vous régalez le son (aigu et basse), appuyez sur ce bouton pour sélectionner le mode son souhaité.

• Chaque fois que ce bouton est appuyé, le mode son bascule en aigu ou en basse.

7. Bouton balance

Pour régler la balance sonore, appuyez sur ce bouton pour entrer en mode Balance.

8. Boutons balance, treble/bass (/)

a. En mode Balance, régler la balance sonore entre les haut-parleurs de gauche et de droite avec ces boutons. b. En mode souhaité, régler le son comme souhaité à l'aide de ces boutons.

9. Bouton TONE DIRECT (son DIRECT)

Appuyez sur ce bouton pour écouter une source programmée sans effet sonore.

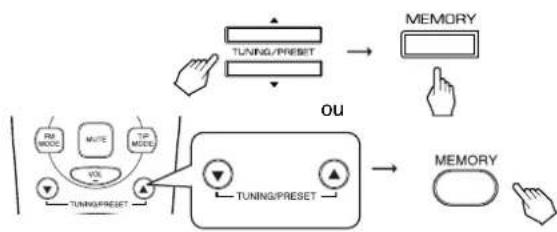

10. Bouton MEMORY (memoire)

Appuyez sur ce bouton pour enregistrer les stations présélectionnées.

11. Bouton mode TUNING / PRESET

Appuyez sur ce bouton pour sélectionner le mode Syntonisation ou Préselection.

12. Boutons numerique (0 9)

Appuyez sur ces boutons pour sélectionner ou directement stocker les stations.

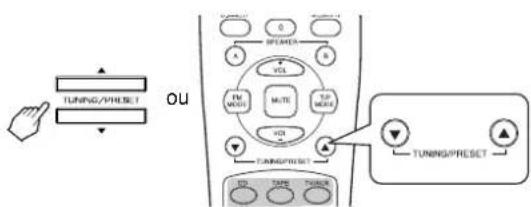

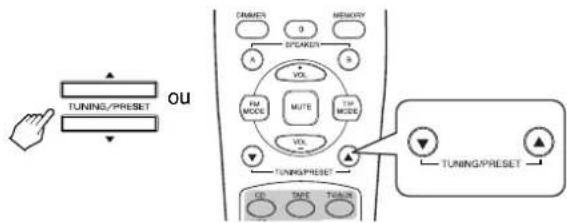

13. Bouton TUNING / PRESET plus / moins

Appuyez sur ces boutons pour synchroniser les stations souhaitées.

14. Bouton mode FM

Appuyez sur ce bouton pour sélectionner le mode FM souhaité. - Chaque fois que ce bouton est appuyé, le mode FM bascule en mode stéréo ou mono.

15. Bouton PRESET SCAN (balayage preselection)

Appuyez sur ce bouton pour balayer les stations en mode préselection.

16. Bouton du volume plus (▲)/moins(▼)

Réglez le son sur un volume confortable à l'aide de ces boutons.

17. Bouton MUTE (sourdine)

Appuyez sur ce bouton pour permettre temporairement le son en sourdine. Appuyez de nouveau sur ce bouton pour revenir au volume sonore suivant.

18. Bouton DIMMER (variateur)

Appuyez sur ce bouton pour sélectionner la luminosité de l'affichage fluorescent comme souhaité. - Chaque fois que ce bouton est appuyé, la luminosité de l'affichage fluorescent change comme suit :

variate

ur de

umière

OFF

19. Bouton SLEEP (minuteur)

Appuyez sur ce bouton pour activer le minuteur pour une période de temps spécifique. - Chaque fois que ce bouton est appuyé, le minuteur change comme suit :

10 20 30 60 90 OFF

Unité: minutes

20. Capteur telecommande

Il reçoit les signaux de la télécommande.

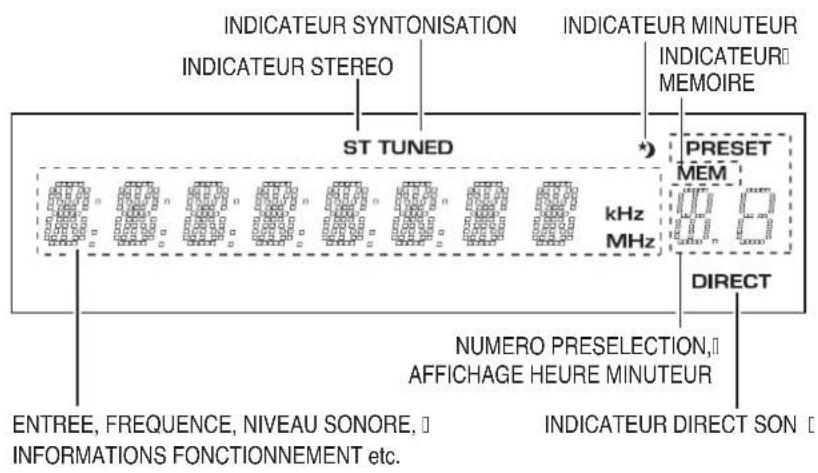

21. Affichage fluorescent

Pour plus d'informations, voir la page suivante.

PORTEE De la telecommande

Utilisez la télécommande dans un rayon de 7 mètres et dans un angle de maximum en visant le capteur.

Changement de PILES

1. Enlever le portillon.

1. Remplacer les deux piles en respectant la polarité.

• Retirer les piles lorsqu'elles ne sont pas utilisées pendant un long moment.
• Ne pas utiliser de piles rechargeables (type Ni-Cd)

1. Mettre sous tension.

• Chaque fois que ce bouton est appuyé, l'unité s'allume pour entrer en mode de fonctionnement ou s'éteint pour entrer en mode Veille.
• En mode de fonctionnement, lorsque le bouton ON/OFF du panneau avant ou le bouton VEILLE de la télécommande est appuyé, l'appareil s'éteint et se met en mode veille.
• En mode Veille, si le bouton INPUT SELECTOR est appuyé, le récepteur s'allume automatiquement et la source souhaitée est sélectionnée.

2. Commutation des haut-parleurs allumés souhaités.

L'indication du haut-parleur correspondant ("SPK A (ou/et) B") s'affiche et le son est émis par les haut-parleurs connectés aux terminaux des haut-parleurs sélectionnés. Lors de l'utilisation des écouteurs pour une écoute privée, appuyer sur le bouton HAUT-PARLEUR pour éteindre les haut-parleurs A et B.

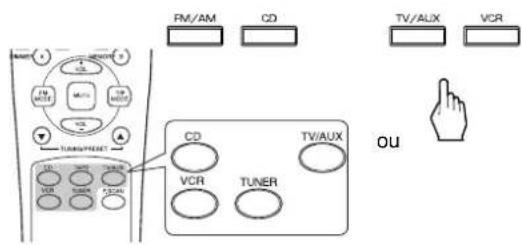

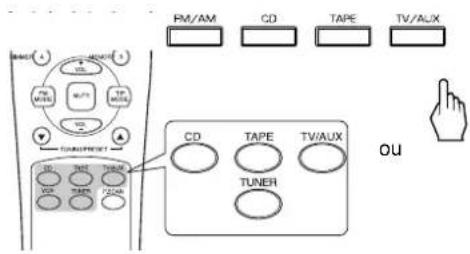

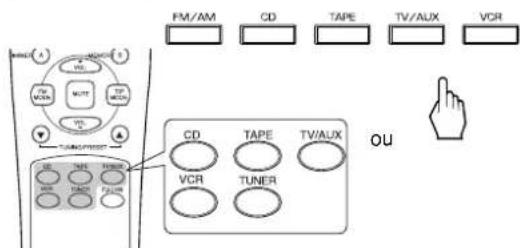

3. Sélectionner la source d'entrée souhaitée.

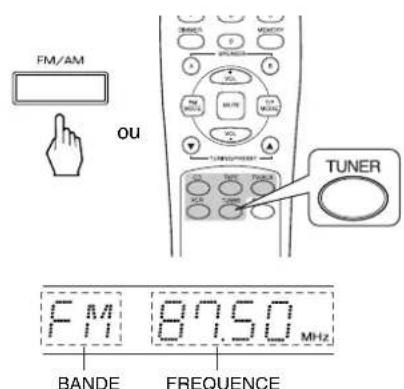

• Chaque fois que le bouton FM/AM est appuyé, la bande bascule de AM à FM.
• Faire fonctionner des composants sélectionnés pour la lecture.

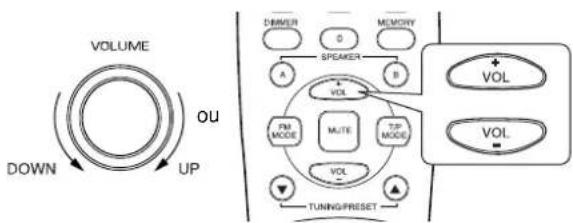

• Réglage du volume pour un niveau sonore confortable.

6. Mise en sourdine.

-MUTE s'allume et clignote. - Pour revenir au niveau sonore précédent, appuyer de nouveau sur ce bouton.

7. Écoute avec les écouteurs.

S'assurer d'avoir éteint les deux haut-parleurs A et B.

8. Entrer en mode veille.

• Chaque fois que ce bouton est appuyé, le mode de son correspondant est sélectionné et s'affiche pendant 3 secondes, comme suit :

Note: Lorsque cette fonction de son direct est active, le mode son ne peut pas être activé et "TON DIR" clignote pendant 3 secondes.

1. En mode son souhaité, réglez le son comme souhaité.

• Si l'affichage du son disparaît, recommencez à partir de l'étape 8.

• Un paramétrage à un volume sonore extrêmement haut peut endommager vos haut-parleurs.
• Généralement, le niveau des aigus et des basses est réglé sur 0.
• pour écouter une source programmée sans effet sonore.

• "TON DIR" s'affiche, "DIRECT" s'allume et le son qui passe par le circuit du con est émis.
• Pour annuler la fonction du son direct, appuyer de nouveau sur ce bouton pour afficher "TON CTRL" puis "DIRECT" disparaît.

11. Entrer en mode balance.

• "BAL" et le niveau de balance s'affichent pendant 3 secondes.
• Réglez la balance sonore entre les haut-parleurs de gauche et de droite.

• Si l'affichage de la balance disparaît, recommencez à partir de l'étape 11. Note: Généralement, le niveau de la balance est réglé sur 0.

Syntonisation automatique

1. Sélection du tuner et de la bande souhaitées.

• Chaque fois que le bouton est appuyé, la bande bascule de FM à AM.
• Sélection du mode tuner.

• Chaque fois que ce bouton est appuyé, le mode change comme suit :

Mode syntonisation : "PRESET" s'éteint. Mode préselection : "PRESET" s'allume.

1. Appuyez sur le bouton SYNTONISATION / PRESELECTION PLUS (▲) ou MOINS (▼) pendant plus de 0.5 secondes.

• Le tuner cherchera désormais une station ayant une force suffisante soit trouvée. L'affichage montre la fréquence syntonisée et "TUNED".
• Si la station trouvée n'est pas celle souhaitée, répéter l'opération.
• Les stations faibles sont automatiquement ignorées pendant la syntonisation automatique.

Syntonisation manuelle

• La syntonisation manuelle est utile lorsque la fréquence de la station souhaitée est déjà connue.
• Procédez aux étapes 1 et 2 de la procédure "Syntonisation auto" de la page 12 puis appuyez sur le bouton TUNING/PRESET PLUS (▲) ou MOINS (▼) de manière répétée jusqu'à ce que la bonne fréquence soit trouvée.

Stations de radio préétablies

• Il est possible d'enregistrer jusqu'à 30 stations dans la mémoire.
• Syntonisation de la station souhaitée en mode automatique ou manuel.
• Appuyez sur le bouton MEMOIRE.

• "MEM" clignote pendant 5 secondes.
• Sélectionner le numéro pré-établi souhaïte (1~30) et appuyer sur le bouton MEMORY (MEMOIRE).

Lors de l'utilisation des boutons NUMERIQUES de la télécommande.

Pour "3":

Pour "15":

Dans les 2 secondes

Pour "30":

• La station est désormais enregistrée dans la mémoire.
• Lorsque vous utilisez les boutons NUMERIQUES, la station est automatiquement enregistrée. Il n'est pas nécessaire d'appuyer sur le bouton MEMORY.
• Une fréquence enregistrée est effacée de la mémoire lorsqu'une autre fréquence est enregistrée à sa place.
• Si "MEM" disparaît, répétez ces opérations à partir de l'étape 2.
• Répétez les étapes 1 à 3 pour mémoriser d'autres stations.

■ Fonction de BACKUP memoire

Les éléments suivants, paramétrés avant que le récepteur ne soit éteint, sont mémorisés. - Paramétrage du INPUT SELECTOR Stations pré-établies, etc. Note: Si l'électricité est coupée ou si le cordon d'alimentation CA est déconnecté plusieurs jours, tout sera effacé. Il vous faudra les remémoriser.

Syntonisation des stations préétablies

1. Avec sélectionné le tuner comme source d'entrée, sélectionner le mode Présélection.

• Puis "PRESET" s'allume.
• Sélectionner le numéro pré-établi souhaité.

Lors de l'utilisation des boutons NUMERIQUES de la télécommande

Pour "3" :

Pour "15"

Dans les 2 secondes

Pour "30"

Lors de la sélection du numéro de préselection souhaitée à l'aide des boutons NUMERIQUES, la station préselectionnée souhaitée sera syntonisée automatiquement. Il n'est pas nécessaire de sélectionner le mode de préselection.

Écoute des diffusions stéréo FM

Lors de l'écoute des diffusions FM, appuyez sur le bouton MODE FM. - Chaque fois que ce bouton est appuyé, le mode FM change comme suit :

Mode stéréo : "ST" s'allume Mode mono : "ST" s'éteint.

Lorsque les diffusions Stereo FM sont médiocres en raison de signaux d’émission faibles, sélectionnez le mode FM mono afin de réduire le bruit. Les diffusions seront alors retransmises en son mono.

Balayage des stations préétablies en sequence

Le récepteur commencera à balayer les stations de la séquence pré-sélectionnée. - Une fois la station souhaitée trouvée, appuyez de nouveau sur le bouton pour arrêter le balayage.

Enregistrement

• Les paramétrages du volume, du son (basse, aigu) n'ont aucun effet sur les signaux d'enregistrement. Lorsque vous sélectionnez tuner, CD ou TV/AUX lors de l'enregistrement d'une source, l'enregistrement peut être fait sur CASSETTE ou VCR ou les deux en même temps.

Enregistrement avec une cassette enregistrement avec VCR

1. Sélectionner l'entrée souhaitée comme source d'enregistrement sauf pour CASSETTE.

1. Commencer l'enregistrement sur CASSETTE.
2. Commencer à lire l'entrée souhaitée.
3. Sélectionner l'entrée souhaitée comme source d'enregistrement sauf pour VCR.

1. Commencer l'enregistrement sur VCR.
2. Commencer à lire l'entrée souhaitée.
3. Les signaux audio provenant de l'entrée souhaitee seront enregistrés sur le magnétoscope.

Réglage du minuteur

Le minuteur permet au système de continuer à fonctionner pendant une durée donnée avant de s'éteindre automatiquement. Pour paramétrer le récepteur afin qu'il s'éteigne automatiquement après une durée donnée, appuyez sur le bouton SLEEP (MINUTEUR).

• Chaque fois que ce bouton est appuyé, le minuteur change comme suit:

Lorsque la fonction Minuteur est activée, * s'allume. Lorsque la durée du minuteur est sélectionnée, l'affichage fluorescent est faiblement allumé.

Réglage de la luminosité de l'affiche fluorescente

• Chaque fois que ce bouton est appuyé, la luminosité de l'affichage fluorescent change comme suit: ON → variateur de lumière → OFF
• En mode OFF de l'affichage, appuyez sur un bouton pour restaurer l'affichage du mode ON.

Guide de dépannage

Si un défaut survenait, consulter le tableau ci-dessous avant de faire réparer votre système.

Si le problème persiste, essayez de le régler en éteignant et rallumant le récepteur. S'il n'est pas possible de résoudre ce problème, consultez le fournisseur. Vous ne devrez, en aucune circonstance, essayer de réparer l'appareil vous-même. Ceci pourrait annuler la garantie.

PROBLEME CAUSE	POSSIBLE SOLUTION
Pas de courant	Le cordon d'alimentation d'entrée CA est déconnecté.Mauvaise connexion de la prise murale CA ou la prise est désactivée.	Connector correctement le cordon.Vérifier la prise a l'aide d'une lampe ou d'un autre apparéil électrique.
Pas de son	Les cables des haut-parleurs sont déconnectés.Le volume est trop bas.Lébout MUTE (SOURDINE) de la télécommande est appuyé.Les haut-parleurs ne sont pas allumés.Sélection de la source d'entrée erronée.Connexions incorrectes entre les composants.	Vérifier les connexions de haut-parleurs.Régler le volume.Appuyer sur le bouton MUTE (SOURDINE) pour annuler l'effet.Appuyer sur le bouton ON du haut-parleur A ou B.Sélectionnercorrectement la source d'entrée souhaiée.Faire les connexions appropriées.
Impossible de receivevoir les stations.	Aucune antennen'est connectée.La fréquence de la station souhaiée n'est pas active.L'antenne est mal orientée.	Connector une antennaSymptomiser la fréquence de la station souhaiée.Bouger l'antenne et essayer à nouveau de symtoniser.
Impossible de receivevoir les stations programmesés.	Une fréquence de station erronée a été mémorisée.Les stations mémorisées ont été effacées.	Mémoriser correctement la fréquence de la station.Mémoriser de nouveaux les stations.
Mauvaise réception FM	Aucune antennen'est connectée.L'antenne n'est pas orientée de manière à obtenir la meilleure réception.	Connector une antennaChanger la position de l'antenne.
Sifflement continu lors de la réception FM lors d'une réception FM, notamment lorsqu'une émission stéro est reçue.	Signaux faibles	Changer la position de l'antenne.Installer une antennextérieure.
Bruit continu ou intermittent lors d'une réception AM, notamment la nit.	Le bruit peut être dû à un moteur, une lampe fluorescente ou une lumière.	Tenir éloigné le récepteur des sources sonores.Installer une antennextérieure AM.
Impossible d'enregistrer	Connexions incorrectly entre les composants.Mauvais fonctionnement de chaque composant servant à la lecture ou l'enregistrement.	Faire les connexions appropriées.Manipuler correctement chaque composant.
La télécommande ne fonctionne pas	Les piles ne sont pas chargées ou épuisées.Le capteur infrarouge est obstrué.	Remplacer les piles.Retirer l'obstacle.

Section amplificateur

Courant de sortie, mode stéréo, 8 Ω, THD 0,08 %, 20 Hz~20 kHz 2X100 W Distortion harmonique totale, 8 Ω, THD 0,08 %, 20 Hz~20 kHz 0,04 % - Distorsion d'intermodulation 60 Hz: 7 kHz= 4:1 SMPTE, 8Ω, 100 W 0,1% Sensibilité d'entrée, 47 kΩ Phono(MM) 2.5 mV Ligne (CD, CASSETTE, AUX) 200 mV - Signal au facteur bruit, IHF "A" mesurée Phono(MM) 65 dB Ligne (CD, CASSETTE, AUX) 93 dB - Réponse de fréquence Phono(MM), RIAA, 30 Hz~20 kHz ±3 dB Ligne(CD, CASSETTE, AUX), 10 Hz~95 kHz ±3 dB Niveau de sortie SORTIE CASSETTE / AUX, 2.2 kΩ 200 mV - Contrôle aigus/asssez, 100Hz/10kHz

FM TUNER section

• Portée de la fréquence de la syntonisation 87,5~108 MHz Sensibilité utilisable, THD 3%, S/N 30 dB 15 dBf Seuil de sensibilité douloureuse 50dB, mono / stéréo 25,2/45,2 dBf Signal du facteur bruit, 65 dBf, mono / stéréo 68/65 dB Distortion harmonique totale, 65 dBf, 1 kHz, mono/stéréo 0,5/0,8%
• Réponse de fréquence, 20 Hz~14 kHz ± 3 dB
• Separation stereo, 1 kHz 35dB Taux de capture 4 dB ·Taux de rejet IF 80 dB

Section synonisation AM

• Portée de la fréquence de la synchronisation 520~1710 kHz Sensibilité utilisable 800 V / m
• Signal du facteur bruit 40 dB ·Sectivite 25dB

Alimentation 120 V~60 Hz Consommation 2,5A Dimensions (I x h x p, dont les parties externes) 440x 138x 332mm(17-3/8x 5-7/16x 13 inches) Poids (Net) 9.0 kg(19.85 lbs)

Note : Le design et les caractéristiques techniques sont sujets à modification sans préavis dans le but d'améliorer le produit.

ATTENTION: Pour éviter des chocs électriques, introduire la lame la plus large de la fiche dans la borne correspondante de la prise et pousser jusqu'au fond.
