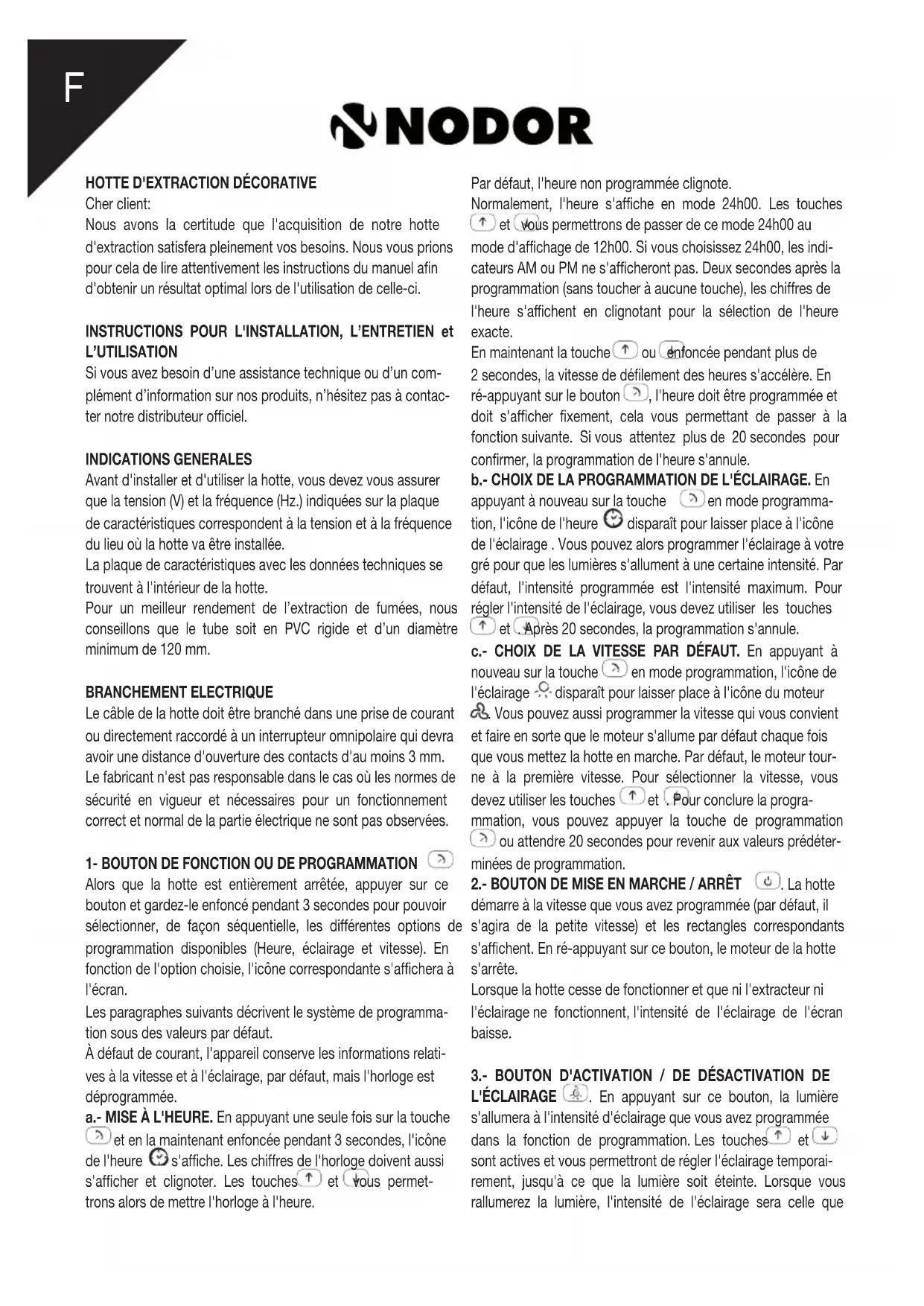

MODE D'EMPLOI ISLA ARCO NODOR
Nous avons la certitude que l'acquisition de notre hotte d'extraction satisfera pleinement vos besoins. Nous vous prions pour cela de lire attentivement les instructions du manuel afin d'obtenir un résultat optimal lors de l'utilisation de celle-ci.
INSTRUCTIONS POUR L'INSTALLATION, L'ENTRETIEN et L'UTILISATION
Si vous avez besoin d'une assistance technique ou d'un complément d'information sur nos produits, n'hésitez pas à contacter notre distributeur officiel.
Avant d'installer et d'utiliser la hotte, vous devez vous assurer que la tension (V) et la fréquence (Hz.) indiquées sur la plaque de caractéristiques correspondent à la tension et à la fréquence du lieu où la hotte va être installée.
La plaque de caractéristiques avec les données techniques se trouvent à l'intérieur de la hotte.
Pour un meilleur rendement de l'extraction de fumées, nous conseillons que le tube soit en PVC rigide et d'un diamètre minimum de 120 mm.
BRANCHEMENT ELECTRIQUE
Le câble de la hotte doit être branché dans une prise de courant ou directement raccordé à un interrupteur omnipolaire qui devra avoir une distance d'ouverture des contacts d'au moins 3 mm. Le fabricant n'est pas responsable dans le cas où les normes de sécurité en vigueur et nécessaires pour un fonctionnement correct et normal de la partie électrique ne sont pas observées.

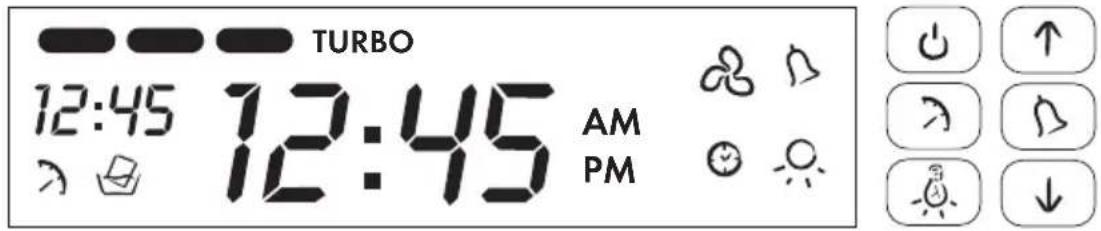

1- BOUTON DE FONCTION OU DE PROGRAMMATION
Alors que la hotte est entièrement arrêtée, appuyer sur ce bouton et gardez-le enfoncé pendant 3 secondes pour pouvoir sélectionner, de façon séquentielle, les différentes options de programmation disponibles (Heure, éclairage et vitesse). En fonction de l'option choisie, l'icône correspondante s'affichera à l'écran.
Les paragraphes suivants décrivent le système de programmation sous des valeurs par défaut.
À défaut de courant, l'appareil conserve les informations relatives à la vitesse et à l'éclairage, par défaut, mais l'horloge est déprogrammée.
a.- MISE À L'HEURE. En appuyant une seule fois sur la touche et en la maintenant enfoncée pendant 3 secondes, l'icône de l'heure s'affiche. Les chiffres de l'horloge doivent aussi s'afficher et clignoter. Les touches et vous permettrons alors de mettre l'horloge à l'heure.
Par défaut, l'heure non programmée clignote.
Normalement, l'heure s'affiche en mode 24h00. Les touches et vous permettrons de passer de ce mode 24h00 au mode d'affichage de 12h00. Si vous choisissez 24h00, les indicateurs AM ou PM ne s'afficheront pas. Deux secondes après la programmation (sans toucher à aucune touche), les chiffres de l'heure s'affichent en clignotant pour la sélection de l'heure exacte.
En maintenant la touche ⬆ ou énoncée pendant plus de 2 secondes, la vitesse de défilement des heures s'accélère. En ré-appuyant sur le bouton ⚡, l'heure doit être programmée et doit s'afficher fixement, cela vous permettant de passer à la fonction suivante. Si vous attentez plus de 20 secondes pour confirmer, la programmation de l'heure s'annule.
b.- CHOIX DE LA PROGRAMMATION DE L'ÉCLAIRAGE. En appuyant à nouveau sur la touche ➤ en mode programmation, l'icône de l'heure ⚙ disparaît pour laisser place à l'icône de l'éclairage. Vous pouvez alors programmer l'éclairage à votre gré pour que les lumières s'allument à une certaine intensité. Par défaut, l'intensité programmée est l'intensité maximum. Pour régler l'intensité de l'éclairage, vous devez utiliser les touches ↑ et . Après 20 secondes, la programmation s'annule.
c.- CHOIX DE LA VITESSE PAR DÉFAUT. En appuyant à nouveau sur la touche ➕ en mode programmation, l'icône de l'éclairage ⚡ disparaît pour laisser place à l'icône du moteur ♗. Vous pouvez aussi programmer la vitesse qui vous convient et faire en sorte que le moteur s'allume par défaut chaque fois que vous mettez la hotte en marche. Par défaut, le moteur tourne à la première vitesse. Pour sélectionner la vitesse, vous devez utiliser les touches ↑ et . Pour conclure la programmation, vous pouvez appuyer la touche de programmation ➕ ou attendre 20 secondes pour revenir aux valeurs prédéterminées de programmation.
2.- BOUTON DE MISE EN MARCHE / ARRÊT 📍. La hotte démarre à la vitesse que vous avez programmée (par défaut, il s'agira de la petite vitesse) et les rectangles correspondants s'affichent. En ré-appuyant sur ce bouton, le moteur de la hotte s'arrête. Lorsque la hotte cesse de fonctionner et que ni l'extracteur ni l'éclairage ne fonctionnent, l'intensité de l'éclairage de l'écran baisse.
3.- BOUTON D'ACTIVATION / DE DÉSACTIVATION DE L'ÉCLAIRAGE 📁. En appuyant sur ce bouton, la lumière s'allumera à l'intensité d'éclairage que vous avez programmée dans la fonction de programmation. Les touches ↑ et ↓ sont actives et vous permettront de régler l'éclairage temporairement, jusqu'à ce que la lumière soit éteinte. Lorsque vous rallumerez la lumière, l'intensité de l'éclairage sera celle que
Au bout de 20 secondes, la fonction éclairage se désactive pour revenir à la position moteur.
4 BOUTON D'ALARME. SÉLECTION ET
PROGRAMMATION DE L'ALARME. En appuyant sur ce bouton, l'icône de l'alarme s'affiche. L'affichage 00:00 de l'alarme doit aussi clignoter. Pour régler le temps de l'alarme, vous devez utiliser les touches et. Le plafond temporaire de l'alarme est de 99:59 minutes. En maintenant la touche ou énoncée pendant 2 secondes, la vitesse de défilement du temps de l'alarme d'accélère. Cinq secondes après (sans toucher aucune touche), le symbole clignote et le compte à recours commence. Lorsque l'alarme se met en marche, le symbole clignote et l'avertisseur sonore retentit. Pour désactiver l'alarme, vous devez appuyer sur une touche, quelle qu'elle soit. Cette fonction s'éteint automatiquement et l'appareil revient à l'état dans lequel il se trouvait avant la mise en marche de la fonction.
Si vous n'avez appuyé sur aucune touche au bout de 5 minutes, toutes les fonctions de la hotte s'arrêtent et le symbole de la hotte continue à clignoter. Il ne cessera de clignoter que lorsque vous appuierez sur une touche, quelle qu'elle soit.
5.- BOUTONS D'AUGMENTATION OU DE DIMINUTION
Bouton multifonction :
Ces touches permettent de régler la fonction dont l'icône qui s'affiche à l'écran ne clignote pas. Toute fonction dont l'icône clignote à l'écran est active, mais ses propriétés ne peuvent pas être modifiées.
- Fonction moteur. Fonction par défaut. En augmentant ou en diminuant la vitesse, les barres de l'écran s'allument ou s'éteignent.
Après la troisième vitesse, le symbole Turbo s'affiche à l'écran. - Fonction Éclairage. Il peut être réglé au moyen des touches ↑ et ↓
- Fonction Heure. Elle est décrite dans le paragraphe consacré à cette fonction.
- Fonction Alarme. Elle est décrite dans le paragraphe consacré à cette fonction
6- BOUTON DE TEMPORISATION DU FONCTIONNEMENT DU MOTEUR
Cette fonction n'est active que lorsque le moteur est en marche.
En appuyant sur cette touche, le symbole ➞ s'allume et la ou les barres de vitesse active(s) à cet instant clignote(nt). La vitesse continue à fonctionner pendant 5 minutes, puis la vitesse inférieure se met en marche et fonctionne pendant 5 minutes de plus et ainsi de suite jusqu'à ce que toutes les vitesses soient épuisées. Ce cycle durera 20 minutes au plus après la fin du programme du moteur et de l'éclairage, le cas échéant.
7- FONCTION DE RESET.
Dans le cas où la réalisation d'un reset de tout le circuit serait requis, appuyer sur les touches , et ↑ simultane-
ment pendant 3 secondes jusqu'à ce qu'un bip se fasse entendre. Le système se réinitialisera alors.
8- FONCTION DE FILTRES SALES
Vous devez disposer d'un minuteur de fonctionnement du moteur. Au bout de 5000 minutes environ, le symbole de lavage du filtre doit s'allumer.
À l'activation de l'alarme, le symbole de nettoyage clignote et un signal sonore se fait entendre 3 fois. Pour désactiver l'alarme, vous devez appuyer sur les touches ↑ et ↓ simultanément pendant 3 secondes jusqu'à ce qu'un bip se fasse entendre. Cette fonction sera automatiquement désactivée et le minuteur de fonctionnement sera remis à zéro.
Si vous ignorez l'alarme de nettoyage, cette dernière s'activera à chaque mise en marche du moteur.
IMPORTANT:
- Ne raccordez pas l'évacuation de la hotte à un conduit de fumée, ni à des conduits d'aération ou d'air chaud. Avant de la raccorder au conduit, consultez les arrêtés municipaux sur les sorties d'air et demander l'autorisation à la personne responsable du bâtiment. Assurez-vous que la ventilation soit adaptée au cas où vous voulez utiliser la hotte avec un autre produit simultanément.
- Ne faites jamais frire des aliments en les laissant sans surveillance, car l'huile peut surchauffer voire prendre feu. Dans le cas d'une huile usagée, les risques d'inflammation sont plus élevés.
- N'utilisez jamais la hotte dans des milieux où fonctionnent également des appareils à décharge connectés à l'extérieur à moins de pouvoir assurer une ventilation parfaite dans ledit milieu.
- Afin d'éviter les risques d'incendies, tous ces conseils ainsi
que le nettoyage périodique des filtres de graisse doivent être rigoureusement observés.
- En cas de décharge électrostatique (modèle ESD), il est possible que la hotte cesse de fonctionner. Eteignez la hotte (OFF) et allumez-la de nouveau (ON), elle fonctionnera alors correctement. Il n'y a aucune sorte de risques en cas de décharge électrostatique.
- Si le câble d'alimentation électrique est endommagé, celui-ci devra être impérativement changé par un service officiel ou par un agent autorisé.
- Ne jamais faire flamber quoi que ce sois en dessous de la hotte
- L'appareil doit être installé de telle manier que la prise soit accessible.
- La hotte sera installée à 65cm au moins du plan de cuisson.
- Dans des conditions météorologiques provoquant des interférences électriques, il se peut que l'appareil ne fonctionne plus. En éteignant l'appareil (OFF) et en le remettant en marche (ON), son fonctionnement normal sera rétabli sans aucun risque.
- Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou qui ne possèdent pas d'expérience ou de connaissance, sauf si elles ont été supervisées ou si elles ont reçu des instructions relatives à l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité.
- Les enfants devront être supervisés pour s'assurer qu'ils ne jouent pas avec l'appareil.
- L'air évacué ne doit pas être envoyé par des conduites utilisées pour évacuer les fumées d'appareils alimentés au gaz ou tout autre combustible (cela n'est pas appliqué aux appareils exclusivement destinés à décharger de l'air à l'intérieur de la pièce).
- Quand la hotte est mise en marche en même temps que d'autres appareils alimentés par une énergie différente de l'énergie électrique, la sortie d'air ne doit pas être supérieure à 4 Pa (4x10-5 bar).
- Ne jamais utiliser la hotte dans une pièce où des appareils avec des décharges connectées à l'extérieur fonctionnent déjà, à moins qu'une parfaite ventilation n'y soit assurée.
- Cette hotte ne peut être installée qu'au-dessus de plans de cuisson électriques ou à gaz à 4 feux maximum.
- Si la hotte est installée sur un élément de cuisson à gaz, la distance minimale entre la surface de support des éléments de cuisson et la partie inférieure de la hotte doit être au moins de 65 cm. Si les instructions d'installation de l'élément de cuisson à gaz indiquent une distance supérieure, en tenir compte.
- Si la hotte est installée sur un élément de cuisson électrique, la distance minimale devant être laissée entre la surface de support des éléments de cuisson et la partie inférieure de la hotte est décrite sur le patron de montage.
- Les règlements concernant l'évacuation d'air doivent être respectés.
ENTRETIEN
- Nettoyage.
Avant d'effectuer toute opération, assurez-vous toujours que le câble d'alimentation soit débranché et que l'interrupteur soit en position d'arrêt. Lavez la partie externe avec un détergent liquide non corrosif et n'utilisez pas de produit de nettoyage contenant des abrasifs.
- Remplacement d'une lampe.
Avant de remplacer la lampe, assurez-vous que la hotte soit debranchée. Enlevez le filtre à graisse et changez la lampe par une lampe de puissance égale à celle indiquée dans les caractéristiques techniques. Replacez le filtre.
- Nettoyage du filtre de graisse.
En fonction de l'utilisation et, au minimum une fois par mois, les filtres à graisse devront être démontés et lavés dans un lave-vaisselle ou à l'eau chaude avec un détergent. Dans le cas où vous utilisez le lave vaisselle, il est recommandé de mettre les filtres en position verticale afin d'éviter que des restes de repas se déposent sur ceux-ci. Après les avoir rincés et séchés, remettez-les en place en agissant à l'inverse de la manière dont vous les avez démontés.
Lorsque vous remplacez les lampes halogènes, celles-ci doivent être remplacées par des lampes à réflecteur en aluminium. Ne jamais utiliser des lampes dichroïques, afin d'éviter une surchauffe du support de la lampe.
LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ DANS LE CAS OÙ NE SERAIENT PAS OBSERVÉES LES INDICATIONS DÉCRITES CONCERNANT L'INSTALLATION, L'ENTRETIEN ET L'UTILISATION APPROPRIÉS DE LA HOTTE D'EXTRACTION
Le fabricant déclare que ce produit remplit toutes les conditions essentielles requises par la directive 2006/95/CEE du 12 décembre 2006 sur matériel électrique de basse tension, et par la directive 2004/108/CEE du 15 décembre 2004 sur compatibilité électromagnétique.
Si vous avez besoin d'une assistance technique ou d'un complément d'information sur nos produits, n'hésitez pas à contacter notre distributeur officiel.
LE FABRICANT se réserve le droit d'effectuer toute amélioration technologique ou modification sans préavis.
