GEBRUIKSAANWIJZING ISLA ARCO NODOR

De tl-buizen vervangen

ramento tecnologico o modifica senza previo avviso.DECORATIEVE AFZUIGKAP Geacht klant,

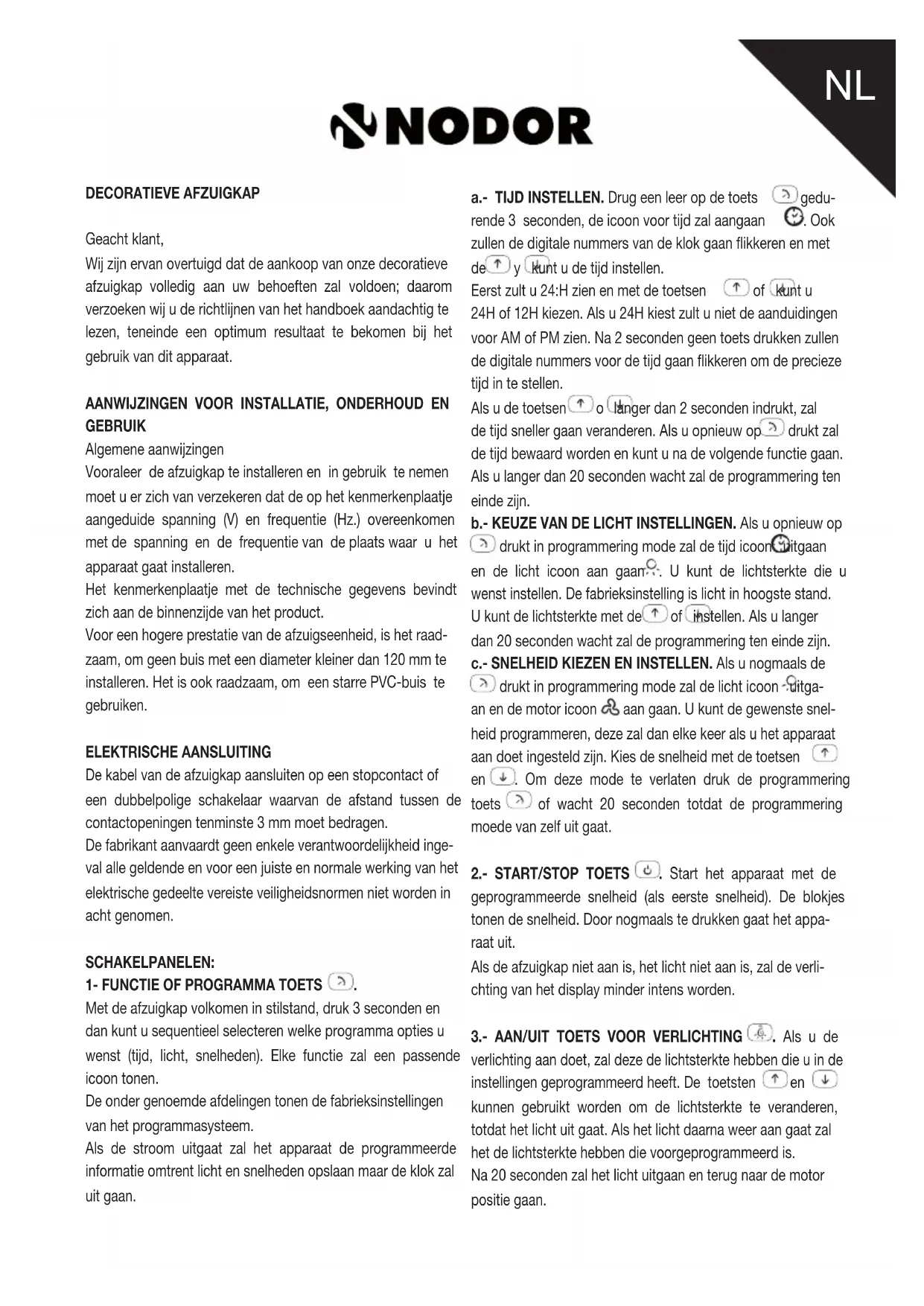

Wij zijn ervan overtuigd dat de aankoop van onze decoratieve

afzuigkap volledig aan uw behoeften zal voldoen; daarom

verzoeken wij u de richtlijnen van het handboek aandachtig te

lezen, teneinde een optimum resultaat te bekomen bij het

gebruik van dit apparaat.

AANWIJZINGEN VOOR INSTALLATIE, ONDERHOUD EN GEBRUIK Algemene aanwijzingen

Vooraleer de afzuigkap te installeren en in gebruik te nemen

moet u er zich van verzekeren dat de op het kenmerkenplaatje

aangeduide spanning (V) en frequentie (Hz.) overeenkomen

met de spanning en de frequentie van de plaats waar u het

apparaat gaat installeren.

Het kenmerkenplaatje met de technische gegevens bevindt

zich aan de binnenzijde van het product.

Voor een hogere prestatie van de afzuigseenheid, is het raad-

zaam, om geen buis met een diameter kleiner dan 120 mm te

installeren. Het is ook raadzaam, om een starre PVC-buis te

ELEKTRISCHE AANSLUITING De kabel van de afzuigkap aansluiten op een stopcontact of

een dubbelpolige schakelaar waarvan de afstand tussen de

contactopeningen tenminste 3 mm moet bedragen.

De fabrikant aanvaardt geen enkele verantwoordelijkheid inge-

val alle geldende en voor een juiste en normale werking van het

elektrische gedeelte vereiste veiligheidsnormen niet worden in

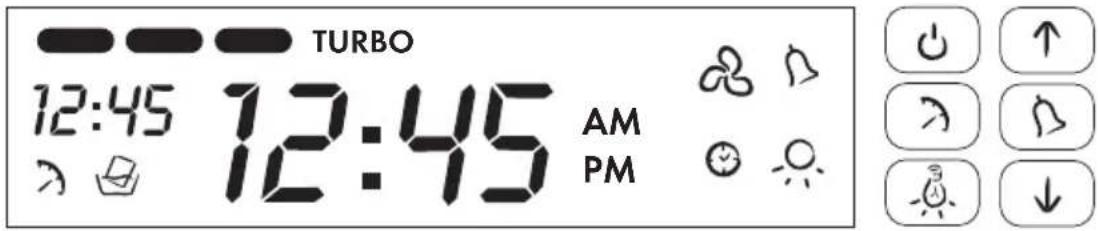

Met de afzuigkap volkomen in stilstand, druk 3 seconden en

dan kunt u sequentieel selecteren welke programma opties u

wenst (tijd, licht, snelheden). Elke functie zal een passende

De onder genoemde afdelingen tonen de fabrieksinstellingen

van het programmasysteem.

Als de stroom uitgaat zal het apparaat de programmeerde

informatie omtrent licht en snelheden opslaan maar de klok zal

a.- TIJD INSTELLEN. Drug een leer op de toets

rende 3 seconden, de icoon voor tijd zal aangaan

zullen de digitale nummers van de klok gaan flikkeren en met

y kunt u de tijd instellen.

Eerst zult u 24:H zien en met de toetsen

24H of 12H kiezen. Als u 24H kiest zult u niet de aanduidingen

voor AM of PM zien. Na 2 seconden geen toets drukken zullen

de digitale nummers voor de tijd gaan flikkeren om de precieze

de tijd sneller gaan veranderen. Als u opnieuw op

de tijd bewaard worden en kunt u na de volgende functie gaan.

Als u langer dan 20 seconden wacht zal de programmering ten

b.- KEUZE VAN DE LICHT INSTELLINGEN. Als u opnieuw op

drukt in programmering mode zal de tijd icoon uitgaan

en de licht icoon aan gaan

. U kunt de lichtsterkte die u

wenst instellen. De fabrieksinstelling is licht in hoogste stand.

U kunt de lichtsterkte met de

of instellen. Als u langer

dan 20 seconden wacht zal de programmering ten einde zijn.

c.- SNELHEID KIEZEN EN INSTELLEN. Als u nogmaals de

drukt in programmering mode zal de licht icoon uitga-

an en de motor icoon

aan gaan. U kunt de gewenste snel-

heid programmeren, deze zal dan elke keer als u het apparaat

aan doet ingesteld zijn. Kies de snelheid met de toetsen

. Om deze mode te verlaten druk de programmering

of wacht 20 seconden totdat de programmering

moede van zelf uit gaat.

2.- START/STOP TOETS

. Start het apparaat met de

geprogrammeerde snelheid (als eerste snelheid). De blokjes

tonen de snelheid. Door nogmaals te drukken gaat het appa-

Als de afzuigkap niet aan is, het licht niet aan is, zal de verli-

chting van het display minder intens worden.

3.- AAN/UIT TOETS VOOR VERLICHTING

verlichting aan doet, zal deze de lichtsterkte hebben die u in de

instellingen geprogrammeerd heeft. De toetsten

kunnen gebruikt worden om de lichtsterkte te veranderen,

totdat het licht uit gaat. Als het licht daarna weer aan gaat zal

het de lichtsterkte hebben die voorgeprogrammeerd is.

Na 20 seconden zal het licht uitgaan en terug naar de motor

NL4 WEKKER TOETS . KEUZE EN PROGRAMMERING VAN DE WEKKER FUNCTIE. Als u deze optie kiest zal de

wekker icoon aan gaan. De klok zal flikkeren en 00:00 tonen.

Om de tijd in te stellen, dient u de

gebruiken. DE maximum tijd is 99:59 minuten. Als u de toetsen

of langer dan 2 seconden indrukt gaat de tijd sneller

veranderen. Als u 5 seconden lang geen toets indrukt zal de

tijd ophouden te flikkeren en de wekker gaan achteruit tellen.

Als de tijd afgelopen is zal het display flikkeren en een piepto-

on te horen zijn. Om de wekker uit te stellen, druk u op een

wilkeurige toets. Deze functie is dan beëindigd en de wekker

Als geen enkele toets gedurende 5 minuten ingedrukt wordt

zal de afzuigkap uitgaan en de cijfers zullen flikkeren totdat een

willekeurige toets gedrukt wordt.

5.- OMHOOG/OMLAAG TOETSEN EN . Multifunctie

toets: de functie die u kunt veranderen is die functie welke

icoon niet aan het flikkeren is. Een functie welk icoon flikkert

betekent dat deze actief is en niet verandert kan worden.

- Motorfunctie. Standard functie. U kunt de snelheid omhoog

en omlaag doen. De blokjesbalk zal de snelheid tonen.

Als u de derde snelheid bereikt, zal het turbo symbool aanga-

- Lichtfunctie. U kunt deze instellen met de toetsen

- Tijdfunctie. Zoals al beschreven in de paragraaf over deze

- Wekkerfunctie. Zoals al beschreven in de paragraaf over deze

6. TIJDSCHAKEL TOETS VOOR DE MOTOR

Deze functie is enkel beschikbaar als de motor draait.

Als u op deze functie drukt zal het symbool

en de snelheidsbalk gaan flikkeren. De actuele snelheid zal

gedurende 5 minuten doorgaan en dan zal een lagere snelheid

beginnen en 5 minuten duren. Dit gaat verder totdat de snel-

heden niet meer lager kunnen. Maximum tijd voor dit proces is

20 minuten. Dan zal de klok de motor en eventueel de verli-

chting uitschakelen.

Mocht het ooit nodig zijn een volkomen reset van het systeem

uit te voeren, kunt u dat doen door de toetsen

ter gelijke tijd 3 seconden lang ingedrukt houden, een

pieptoon zal bevestigen en het systeem herstarten.

8- VUILE FILTERS FUNCTIE

Dit apparaat heeft een teller voor de motor die na ongeveer

5000 minuten het 'Reinig filter' symbool activeert

Als het geactiveerd wordt zal de alarm kan knipperen en een

pieptoon 3 keer klinken. Om de alarm uit te schakelen moeten

en ter gelijke tijd 3 seconden lang inge-

drukt worden om de teller op nul te stellen.

Als op het reinigingsalarm niet gereageerd wordt zal het elke

keer dat de motor start u opnieuw er aan herinneren.

• De afzuigkap niet aansluiten op een rookschoorsteen, verlu-

chtingsbuizen of warmeluchtleidingen. Vooraleer het apparaat

op buizen aan te sluiten moet u de gemeentelijke richtlijnen

betreffende luchtuitlaten raadplegen en de toelating vragen

van de verantwoordelijke van het gebouw. Vergewis u ervan of

te ventilatie voldoende is, zelfs indien u de afzuigkap tegelijker-

tijd met een ander product gebruikt.

• Gelieve bij het bakken of braden de potten of pannen nooit

onbewaakt te laten, gezien de olie overheet kan worden of in

brand kan schieten. Het gevaar voor verbranding is groter bij

reeds gebruikte olie.

• Gebruik de afzuigkap nooit in ruimten waar reeds andere

apparaten met aan het exterieur verbonden aflaten in gebruik

zijn, tenzij een perfecte ventilatie van de bedoelde ruimte ver-

• Voor het voorkomen van brand moeten al deze raadgevingen

en de regelmatige reiniging van de vetfilters streng in acht

• Bij een elektrostatische ontlading (ESD) kan het voorkomen

dat dit apparaat ophoudt te werken. Schakel het apparaat uit

(OFF) en opnieuw aan (ON); het zal perfect functioneren. Elk

risico is en blijft volstrekt uitgesloten.

• Bij beschadiging van de elektrische voedingskabel moet

TURBO AM PMdeze vervangen worden door een officiële dienst of een

bevoegde vertegenwoordiger.

• Men dient geen geflambeerde gerechten onder de inges-

chakelde wasemkap klaar te maken.

• Het apparaat dient zo geplaatst te worden, dat de aanslui-

tplug bereikbaar is.

• De afzuigkap dient op minimaal 65cm afstand boven de

kookplaats geïnstalleerd te worden.

• Het is mogelijk dat het apparaat ophoudt te werken onder

weersomstandigheden die elektrische interferentie veroor-

zaken. Schakel het apparaat uit (OFF) en schakel het weer in

(ON). Het apparaat zal weer normaal werken, zonder enig

• Dit apparaat is niet geschikt voor personen (inclusief kinde-

ren) wiens fysieke, sensorische of mentale vermogens beperkt

zijn of die onvoldoende ervaring of kennis hebben, tenzij zij

uitleg of gebruiksinstructies voor het apparaat hebben gekre-

gen van een persoon die verantwoordelijk is voor hun veilig-

• Laat kinderen nooit alleen om zeker te zijn dat ze niet met het

• De afgezogen lucht mag niet door leidingen worden gestuurd

die worden gebruikt voor de rookafvoer van apparaten die

worden aangedreven door gas of een andere brandstof (niet

van toepassing op apparaten die uitsluitend geschikt zijn voor

• Indien de afzuigkap tegelijkertijd wordt ingeschakeld met

apparatuur die door een andere energiebron dan elektriciteit

wordt aangedreven, mag de luchtuitlaat niet meer bedragen

dan 4 Pa (4x10-5 bar).

• Gebruik de afzuigkap nooit in omgevingen waar al appara-

tuur wordt gebruikt met een buitenverbinding indien een goede

verluchting van de ruimte niet kan worden verzekerd.

• Deze afzuigkap mag uitsluitend worden gebruikt boven ele-

ktrische of gasfornuizen met maximaal 4 kookzones.

• Indien de afzuigkap boven een gasfornuis is geïnstalleerd,

moet de afstand tussen het kookoppervlak van het fornuis en

de onderkant van de afzuigkap minstens 65 cm bedragen.

Indien de installatie-instructies van het gasfornuis een grotere

afstand aangeven, dient u daar rekening mee te houden.

• Indien de afzuigkap boven een elektrische kookplaat is

geïnstalleerd, vindt u de minimale afstand tussen het kooko-

ppervlak van het fornuis en de onderkant van de afzuigkap in

de installatiehandleiding.

• De instructies met betrekking tot de luchtafvoer dienen te

Vooraleer eender welke bewerking uit te voeren moet u er

steeds voor zorgen dat de voedingskabel niet aangesloten is

en de schakelaar op off staat. De buitenkant reinigen met een

vloeibaar niet bijtend wasmiddel en het gebruik van reinigings-

middelen met schurende elementen vermijden.

- Vervanging van de lamp.

Vooraleer de lamp te vervangen moet u ervoor zorgen dat de

afzuigkap niet aangesloten is. Verwijder de vetfilter en vervang

de lamp door een nieuwe lamp met hetzelfde vermogen zoals

aangegeven in de Technische Kenmerken. Breng de filter terug

- Reiniging van de vetfilter.

Naargelang het gebruik en tenminste éénmaal per maand

moeten de vetfilters gedemonteerd worden en gewassen in

een vaatwasmachine of in warm water met afwasmiddel.

Indien u een vaatwasmachine gebruikt is het aan te raden de

filters rechtop te plaatsen teneinde te vermijden dat etensres-

ten zich op de filters neerzetten. Na de filters afgespoeld en

afgedroogd te hebben brengt u ze opnieuw op hun plaats,

waarbij u omgekeerd tewerk gaat als bij het demonteren

BELANGRIJKE WAARSCHUWING VOOR AFZUIGKAPPEN MET HALOGEENLAMPEN Ingeval van vervanging van halogeenlampen moeten deze

vervangen worden door lampen met een aluminiumreflector en

in geen geval door kleurensplitsende lampen, teneinde onno-

dige oververhitting van de lamphouder te voorkomen.

DE FABRIKANT AANVAARDT GEEN ENKELE VERANTWOORDELIJKHEID INVEVAL DE VOOR DE INSTALLATIE, HET ONDERHOUD EN HET GEBRUIK VAN DE AFZUIGKAP BESCHREVEN RICHTLIJNEN NIET WORDEN NAGELEEFD.

De fabrikant verklaart dat dit product voldoet aan de basisvo-

orschriften voor elektrische laagspanningstoestellen die wor-

den opgelegd door richtlijn 2006/95/EEG van 12 december

2006 en voor elektromagnetische compatibiliteit die worden

opgelegd door richtlijn 2004/108/CEE van 15 december

Indien U technische hulp of nadere informatie over onze pro-

dukten nodig hebt, kunt U contact met ons dealer opnemen.

Vergeet niet dit bewijs bij aankoop van het apparaat behoorlijk

in te vullen.HAMINÉ EXTRACTORA DECORATIVA Estimado cliente:

systemet starte op igen.

systemet starte op igen.
