MODE D'EMPLOI SECSA301RF HQ

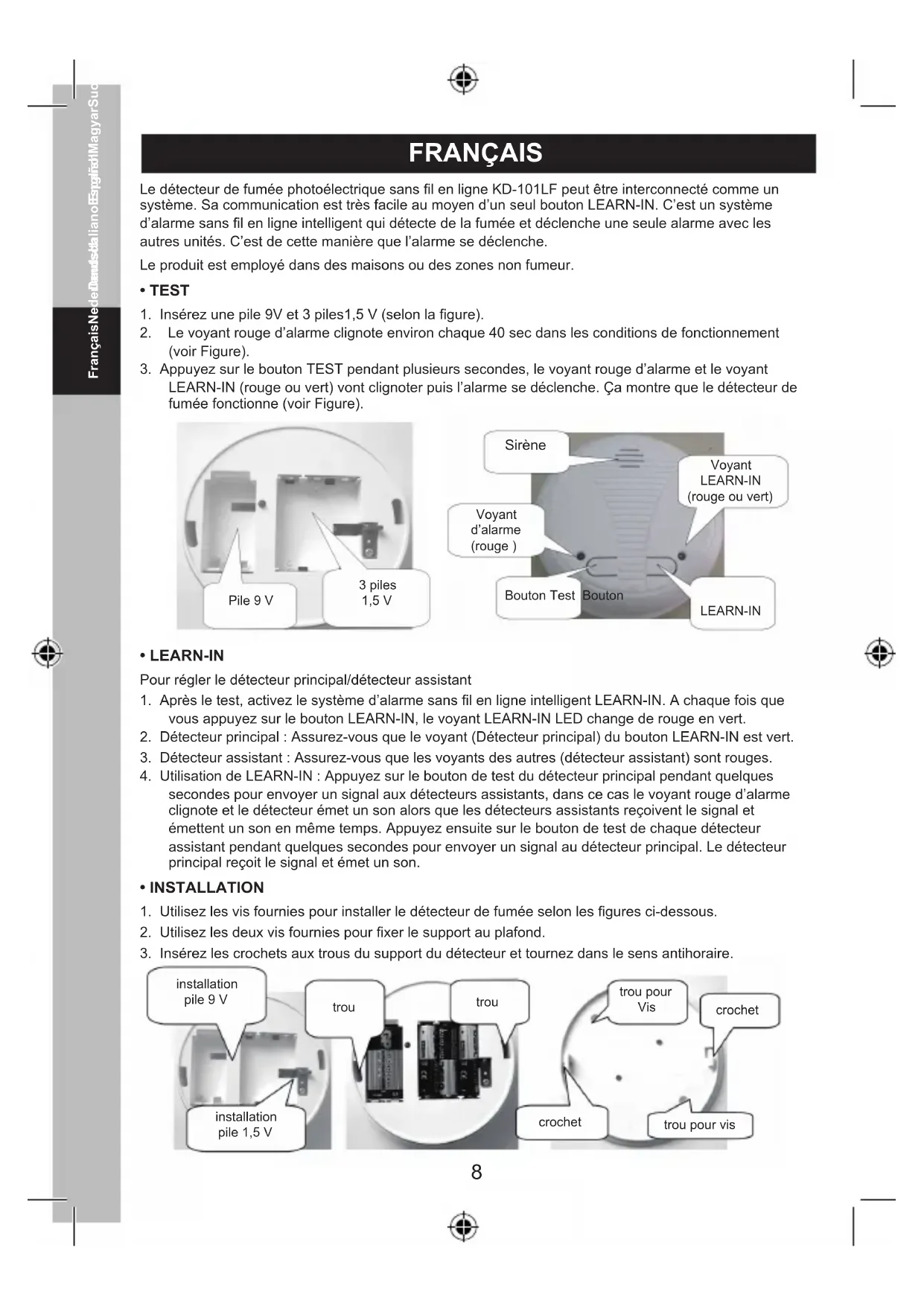

FRANÇAIS Le détecteur de fumée photoélectrique sans l en ligne KD-101LF peut être interconnecté comme un système. Sa communication est très facile au moyen d’un seul bouton LEARN-IN. C’est un système d’alarme sans l en ligne intelligent qui détecte de la fumée et déclenche une seule alarme avec les autres unités. C’est de cette manière que l’alarme se déclenche. Le produit est employé dans des maisons ou des zones non fumeur.

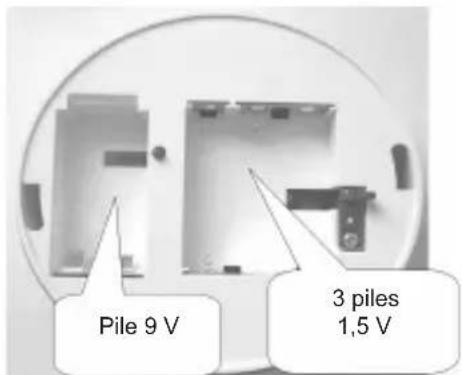

1. Insérez une pile 9V et 3 piles1,5 V (selon la gure).

2. Le voyant rouge d’alarme clignote environ chaque 40 sec dans les conditions de fonctionnement

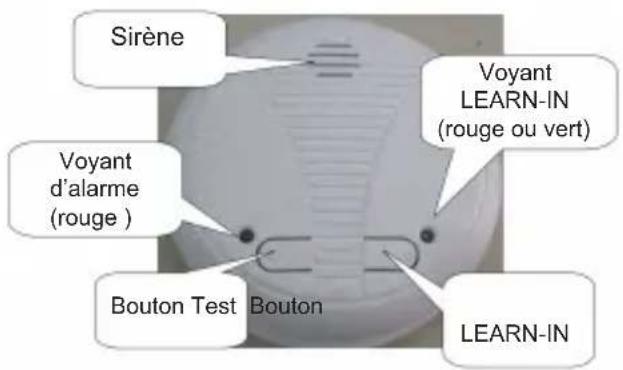

3. Appuyez sur le bouton TEST pendant plusieurs secondes, le voyant rouge d’alarme et le voyant

LEARN-IN (rouge ou vert) vont clignoter puis l’alarme se déclenche. Ça montre que le détecteur de fumée fonctionne (voir Figure). Pile 9 V 3 piles 1,5 V Sirène Voyant LEARN-IN (rouge ou vert)Voyant d’alarme (rouge )Bouton Test Bouton LEARN-IN

• LEARN-IN Pour régler le détecteur principal/détecteur assistant

1. Après le test, activez le système d’alarme sans l en ligne intelligent LEARN-IN. A chaque fois que

vous appuyez sur le bouton LEARN-IN, le voyant LEARN-IN LED change de rouge en vert.

2. Détecteur principal : Assurez-vous que le voyant (Détecteur principal) du bouton LEARN-IN est vert.

3. Détecteur assistant : Assurez-vous que les voyants des autres (détecteur assistant) sont rouges.

4. Utilisation de LEARN-IN : Appuyez sur le bouton de test du détecteur principal pendant quelques

secondes pour envoyer un signal aux détecteurs assistants, dans ce cas le voyant rouge d’alarme clignote et le détecteur émet un son alors que les détecteurs assistants reçoivent le signal et émettent un son en même temps. Appuyez ensuite sur le bouton de test de chaque détecteur assistant pendant quelques secondes pour envoyer un signal au détecteur principal. Le détecteur principal reçoit le signal et émet un son.

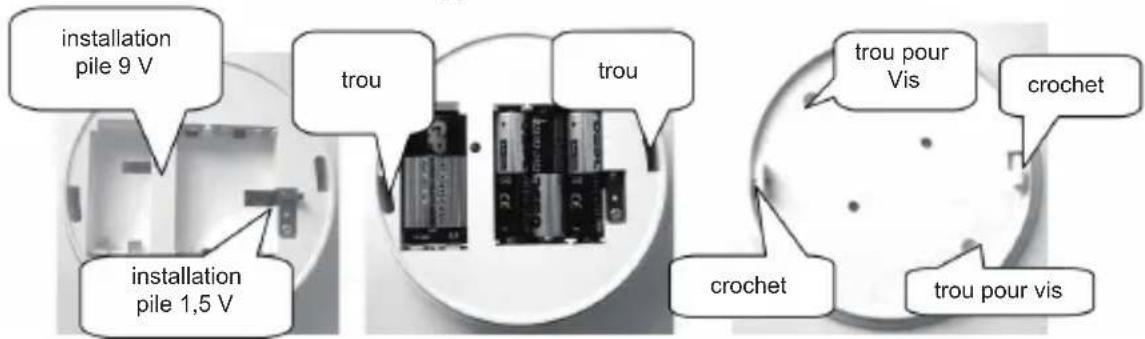

1. Utilisez les vis fournies pour installer le détecteur de fumée selon les gures ci-dessous.

2. Utilisez les deux vis fournies pour xer le support au plafond.

3. Insérez les crochets aux trous du support du détecteur et tournez dans le sens antihoraire.

• Données techniques Tension de fonctionnement : 9 V CC (test de fumée) 4,5 V CC(transmission/Réception 3 piles 1,5 V) Courant : 9 V CC courant d’attente moyen ≤10 uA 9 V CC courant d’attente moyen ≤ 20 mA 4,5 V CC courant d’attente moyen ≤ 120 uA Volume d’alarme : 85 dB/3m Voyant d’alarme : Voyant rouge Voyant LEARN-IN : Voyant rouge/vert Fréquence : 433,92 MHz Distance de transmission/Réception : ≤60 m Température d’utilisation : -10°~40°

• Remarques importantes :

1. Cette unité ne renferme aucune pièce remplaçable par l’utilisateur. Seule la pile est remplaçable.

2. N’utilisez pas l’unité dans des endroits humides, poussiéreux ou enfumés.

3. Lorsque la pile devient très faible, le détecteur de fumée sonnera chaque 45 secondes pour rappeler

que la pile doit être remplacée.

4. Testez le détecteur de fumée une fois par semaine.

• Garantie de Qualité :

1. Ce produit est garanti par le fabricant pendant deux ans.

2. La garantie ne couvre pas un dysfonctionnement dû à des réparations effectuées par des parties

tierces. Déclaration de conformité Nous, Nedis B.V., De Tweeling 28, 5215MC ’s-Hertogenbosch, Pays-Bas Tél. : 0031 73 599 1055, E-mail : info@nedis.com Déclarons que le produit : Marque : HQ / SEC-SA301RF Modèle : KD-101LD Description : Détecteur de fumée optique sans l est conforme aux prescriptions des normes suivantes : EN 14604: 2005, EN 300 220-2 V2.1.2, EN 301 489-01 V1.6.1, EN 301 489-03 V1.4.1 Et satisfait aux exigences des Directives de l’Union Européenne 89/106/EEC et la version RF est selon 1999/5/EC ‘s-Hertogenbosch, 01-09-2009 Mme. J. Gilad Directrice des AchatsEnglish Deutsch FrançaisNederlandsItalianoEspañolMagyarSuomiSvenskaČeskyRomânăΕλληνικά

Consignes de sécurité :

RISQUE DE CHOC ELECTRIQUENE PAS OUVRIR

ATTENTION Pour réduire le risque de choc électrique, ce produit ne doit être ouvert que par un technicien qualié si une réparation s’impose. Débranchez l’appareil et les autres équipements du secteur s’il y a un problème. Ne pas exposer l’appareil à l’eau ni à l’humidité. Entretien : Ne nettoyez l’appareil qu’avec un chiffon sec. N’utilisez pas de solvants ou de produits abrasifs. Garantie : Aucune garantie ou responsabilité ne sera acceptée en cas de modication et/ou de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l’appareil. Généralités : Le design et les caractéristiques techniques sont sujets à modication sans notication préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce documents. Ce manuel doit être conservé pour toute référence ultérieure. Attention : Ce symbole gure sur l’appareil. Il signie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits. Copyright ©Français Nederlands Italiano Español Magyar Suomi Svenska Česky Română Ελληνικά DeutschEnglish
