Tipo di prodotto	Rivelatore di fumo ottico senza fili
Marca	HQ
Modello	SECSA301RF
Categoria	Rivelatore di fumo
Alimentazione	1 batteria 9V + 3 batterie 1,5V (AA non incluse)
Funzione test	Pulsante TEST: premere per alcuni secondi per attivare l'allarme
Funzione LEARN-IN	Consente di configurare il rivelatore principale e quelli secondari per l'interconnessione
Interconnessione senza fili	Fino a più rivelatori, portata ≤60 m
Volume dell'allarme	85 dB a 3 m
Spia d'allarme	LED rosso lampeggiante ogni ~40 s in standby
Spia LEARN-IN	LED rosso/verde a seconda della modalità
Frequenza di trasmissione	433,92 MHz
Temperatura d'uso	-10°C a +40°C
Segnale di batteria scarica	Bip ogni 45 secondi
Installazione	Al soffitto, con viti incluse
Manutenzione	Pulire con un panno asciutto, non usare solventi
Parti sostituibili	Solo batteria
Sicurezza	Non aprire, nessuna parte riparabile dall'utente
Garanzia	2 anni
Norme	EN 14604:2005, EN 300 220-2, EN 301 489
Test settimanale raccomandato	Sì

Domande frequenti - SECSA301RF HQ

Come testare il rivelatore di fumo SECSA301RF?

Premere il pulsante TEST per alcuni secondi. La spia rossa d'allarme e la spia LEARN-IN lampeggiano, quindi l'allarme acustico si attiva. Rilasciare il pulsante per fermarlo. Testare l'apparecchio una volta a settimana.

Che tipo di batterie usare e come sostituirle?

Usare una batteria 9V e tre batterie 1,5V (AA). Aprire lo scomparto, inserire le batterie rispettando le polarità, poi richiudere. Un bip ogni 45 secondi indica che le batterie sono scariche.

Cosa significa la spia LEARN-IN e come usarla?

Il pulsante LEARN-IN consente di configurare il rivelatore principale (spia verde) e i rivelatori secondari (spia rossa). In modalità principale, premere TEST per inviare un segnale ai secondari, che suonano contemporaneamente. I secondari possono anche confermare il collegamento.

Si possono interconnettere più rivelatori SECSA301RF?

Sì, grazie alla funzione LEARN-IN. I rivelatori comunicano senza fili a 433,92 MHz con una portata massima di 60 metri. Quando un rivelatore rileva fumo, tutti i rivelatori interconnessi attivano l'allarme.

Dove installare il rivelatore di fumo?

Fissare il supporto al soffitto usando le viti incluse. Inserire i ganci del rivelatore nei fori e ruotare in senso antiorario. Evitare luoghi umidi, polverosi o fumosi.

Come pulire il rivelatore?

Usare un panno asciutto per pulire l'esterno. Non usare solventi né prodotti abrasivi. Non smontare mai l'apparecchio.

Cosa fare se l'allarme suona senza motivo?

Verificare che non ci sia fumo reale. Se l'allarme persiste, testare l'apparecchio con il pulsante TEST. Un bip ogni 45 secondi indica una batteria scarica. Sostituire le batterie se necessario.

Il rivelatore è in garanzia?

Sì, il produttore offre una garanzia di 2 anni dall'acquisto. La garanzia non copre i danni dovuti a uso improprio o riparazioni da parte di terzi.

Posso riparare il rivelatore da solo?

No, l'apparecchio non contiene parti riparabili dall'utente. Solo la batteria è sostituibile. In caso di problema, contattare un tecnico qualificato.

Questo rivelatore è conforme alle norme europee?

Sì, è conforme alle norme EN 14604:2005, EN 300 220-2, EN 301 489-01 e EN 301 489-03, nonché alle direttive 89/106/CEE e 1999/5/CE.

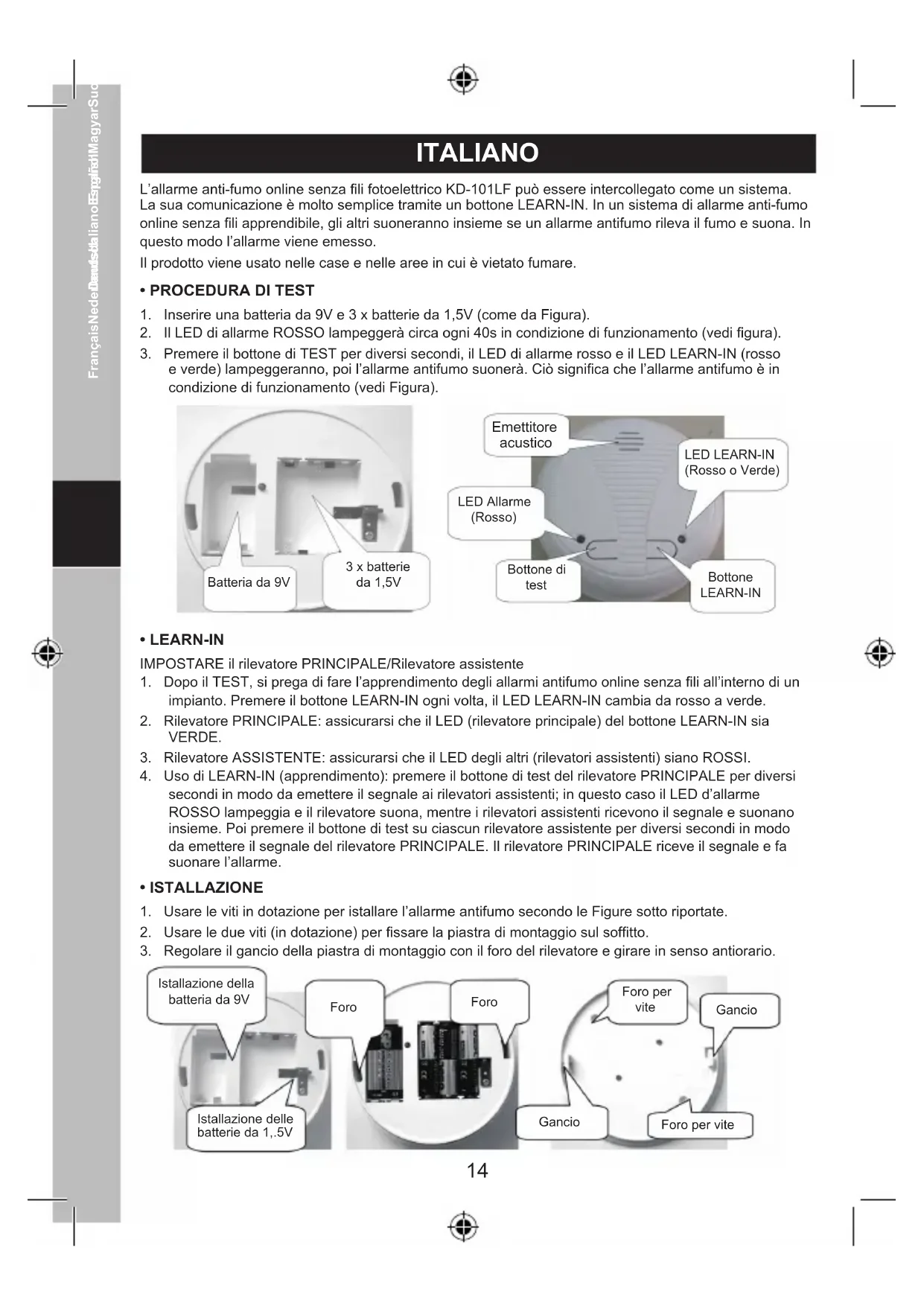

MANUALE UTENTE SECSA301RF HQ

Allarme Antifumo Ottico Senza fili

L'allarme anti-fumo online senza fili fotoelettrico KD-101LF può essere intercollegato come un sistema. La sua comunicazione è molto semplice tramite un bottone LEARN-IN. In un sistema di allarme anti-fumo online senza fili apprendibile, gli altri suoneranno insieme se un allarme antifumo rileva il fumo e suona. In questo modo l'allarme viene emesso.

Il prodotto viene usato nelle case e nelle aree in cui è vietato fumare.

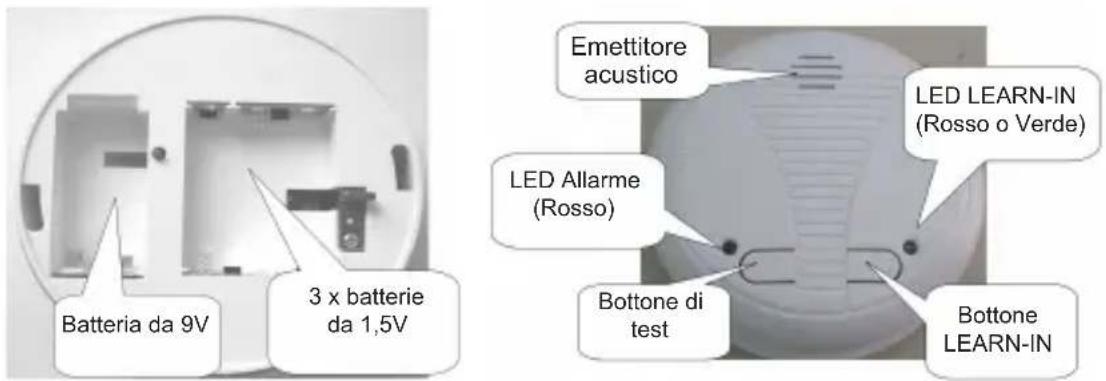

• PROCEDURA DI TEST

1. Inserire una batteria da 9V e 3 x batterie da 1,5V (come da Figura).
2. Il LED di allarme ROSSO lampeggerà circa ogni 40s in condizione di funzionamento (vedi figura).
3. Premere il bottone di TEST per diversi secondi, il LED di allarme rosso e il LED LEARN-IN (rosso e verde) lampeggeranno, poi l'allarme antifumo suonerà. Ciò significa che l'allarme antifumo è in condizione di funzionamento (vedi Figura).

- LEARN-IN

IMPOSTARE il rilevatore PRINCIPALE/Rilevatore assistente

1. Dopo il TEST, si prega di fare l'apprendimento degli allarmi antifumo online senza fili all'interno di un impianto. Premere il bottone LEARN-IN ogni volta, il LED LEARN-IN cambia da rosso a verde.
2. Rilevatore PRINCIPALE: assicurarsi che il LED (rilevatore principale) del bottone LEARN-IN sia VERDE.
3. Rilevatore ASSISTENTE: assicurarsi che il LED degli altri (rilevatori assistenti) siano ROSSI.
4. Uso di LEARN-IN (apprendimento): premere il bottone di test del rilevatore PRINCIPALE per diversi secondi in modo da emettere il segnale ai rilevatori assistenti; in questo caso il LED d'allarme ROSSO lampeggia e il rilevatore suona, mentre i rilevatori assistenti ricevono il segnale e suonano insieme. Poi premere il bottone di test su ciascun rilevatore assistente per diversi secondi in modo da emettere il segnale del rilevatore PRINCIPALE. Il rilevatore PRINCIPALE riceve il segnale e fa suonare l'allarme.

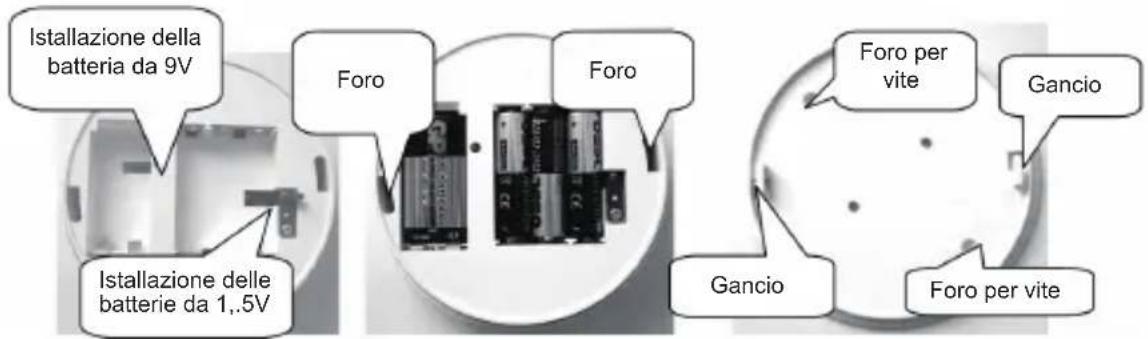

• ISTALLAZIONE

1. Usare le viti in dotazione per installare l'allarme antifumo secondo le Figure sotto riportate.
2. Usare le due viti (in dotazione) per fissare la piastra di montaggio sul soffitto.
3. Regolare il gancio della piastra di montaggio con il foro del rilevatore e girare in senso antiorario.

- Parametri tecnici

Tensione di esercizio: DC9V (test fumo)

DC4,5V (trasmissione/Ricevitore: 3 x batterie da 1,5V)

Corrente: corrente media di standby a DC9V ≤10uA

Corrente media dell'allarme a DC9V ≤ 20mA

Corrente media di funzionamento a DC4,5V ≤120 uA

Volume dell'allarme: 85dB/3m

LED allarme: LED rosso

LED LEARN-IN: LED Rosso/Verde

Frequenza: 433,92MHz

Distanza Trasmissione/Ricevitore: ≤60m

Temperatura d'esercizio: -10°C\~40°C

- Fare attenzione:

1. Non ci sono parti sostituibili all'interno. Solo la batteria può essere sostituita.
2. Non usare il prodotto in un ambiente umido, polveroso o fumoso.
3. Quando la batteria raggiunge un livello di energia basso, il rilevatore suonerà circa ogni 45 secondi per indicare che la batteria deve essere sostituita.
4. Si prega di fare il test dell'allarme antifumo una volta la settimana.

- Garanzia di qualità:

1. Questo prodotto è garantito per due anni dal produttore.
2. Riparazioni da parte di terzi o uso scorretto del prodotto sono esclusi dalla garanzia.

Dichiarazione di conformità

Questa società,

Nedis B.V., De Tweeling 28, 5215MC 's-Hertogenbosch, Paesi Bassi

Tel.: [phone], Email: [e-mail]

Dichiara che il prodotto:

Marca: HQ / SEC-SA301RF

Modello: KD-101LD

Descrizione: Allarme Antifumo Ottico Senza fili

è conforme ai seguenti standard:

EN 14604: 2005, EN 300 220-2 V2.1.2, EN 301 489-01 V1.6.1, EN 301 489-03 V1.4.1

Ed è conforme ai requisiti delle Direttive dell'Unione Europea 89/106/EEC e la versione RF è conforme a 1999/5/EC.

's-Hertogenbosch, 01-09-2009

Sig.ra J. Gilad

Direttore agli acquisti

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse

esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.

Tenere questo manuale come riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
