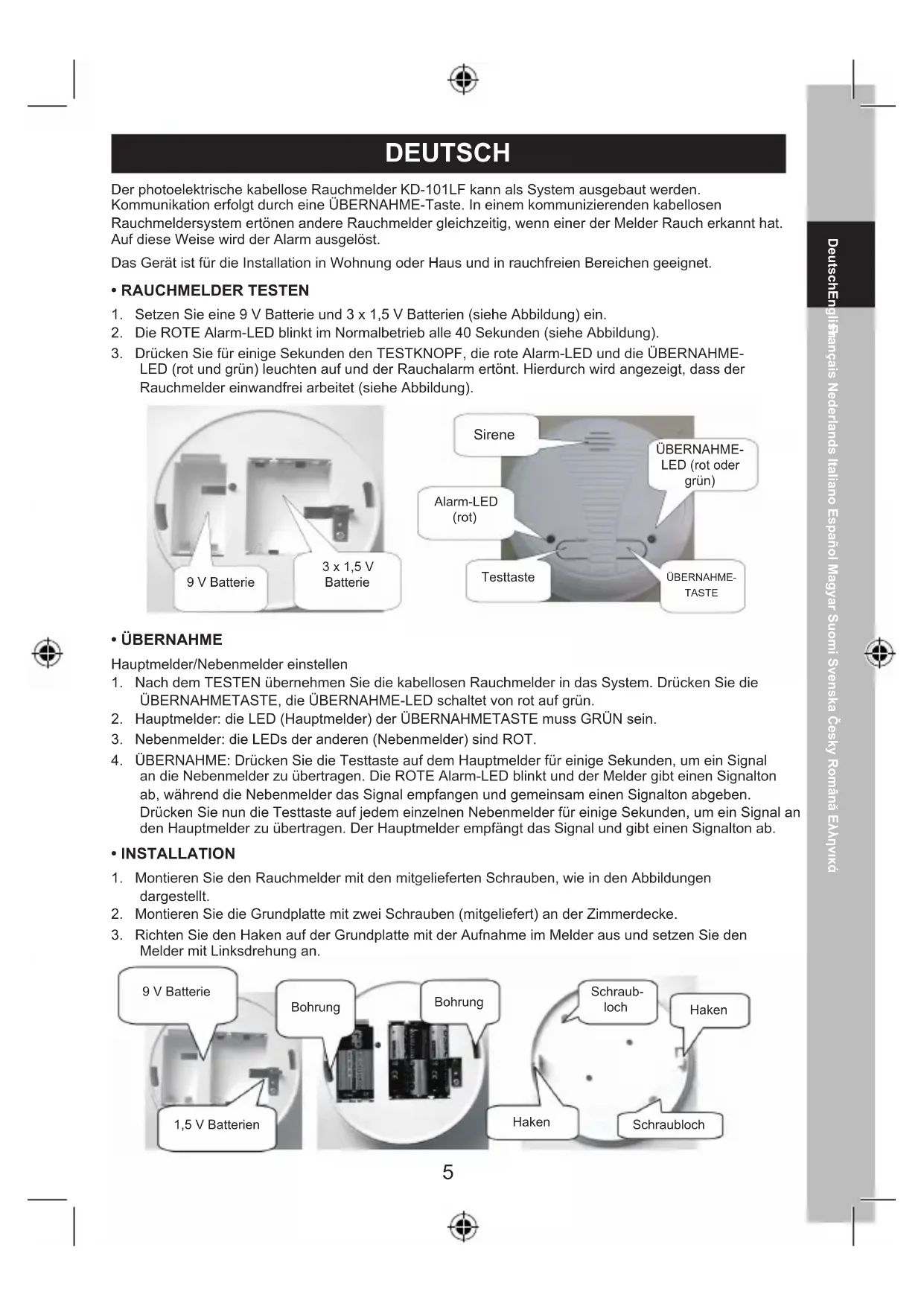

BEDIENUNGSANLEITUNG SECSA301RF HQ

Optischer kabelloser Rauchmelder

MODE D'EMPLOI (p. 8)

Der photoelektrische kabellose Rauchmelder KD-101LF kann als System ausgebaut werden. Kommunikation erfolgt durch eine ÜBERNAHME-Taste. In einem kommunizierenden kabellosen Rauchmeldersystem ertönen andere Rauchmelder gleichzeitig, wenn einer der Melder Rauch erkannt hat. Auf diese Weise wird der Alarm ausgelöst.

Das Gerät ist für die Installation in Wohnung oder Haus und in rauchfreien Bereichen geeignet.

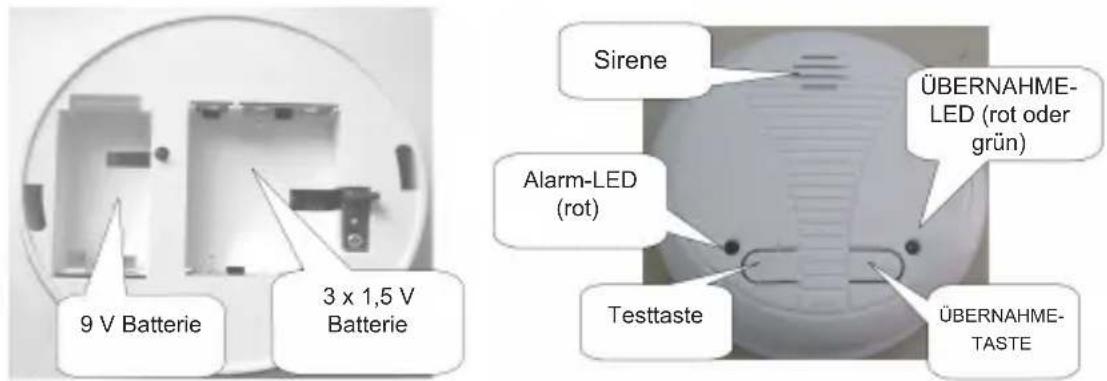

• RAUCHMELDER TESTEN

1. Setzen Sie eine 9 V Batterie und 3 x 1,5 V Batterien (siehe Abbildung) ein.
2. Die ROTE Alarm-LED blinkt im Normalbetrieb alle 40 Sekunden (siehe Abbildung).
3. Drücken Sie für einige Sekunden den TESTKNOPF, die rote Alarm-LED und die ÜBERNAHME-LED (rot und grün) leuchten auf und der Rauchalarm ertönt. Hierdurch wird angezeigt, dass der Rauchmelder einwandfrei arbeitet (siehe Abbildung).

9 V Batterie 3 x 1,5 V Batterie Sirene ÜBERNAHME- LED (rot oder grün) Alarm-LED (rot) Testtaste ÜBERNAHME- TASTE

- ÜBERNAHME

Hauptmelder/Nebenmelder einstellen

1. Nach dem TESTEN übernehmen Sie die kabellosen Rauchmelder in das System. Drücken Sie die ÜBERNAHMETASTE, die ÜBERNAHME-LED schaltet von rot auf grün.
2. Hauptmelder: die LED (Hauptmelder) der ÜBERNAHMETASTE muss GRÜN sein.
3. Nebenmelder: die LEDs der anderen (Nebenmelder) sind ROT.
4. ÜBERNAHME: Drücken Sie die Testtaste auf dem Hauptmelder für einige Sekunden, um ein Signal an die Nebenmelder zu übertragen. Die ROTE Alarm-LED blinkt und der Melder gibt einen Signalton ab, während die Nebenmelder das Signal empfangen und gemeinsam einen Signalton abgeben. Drücken Sie nun die Testtaste auf jedem einzelnen Nebenmelder für einige Sekunden, um ein Signal an den Hauptmelder zu übertragen. Der Hauptmelder empfängt das Signal und gibt einen Signalton ab.

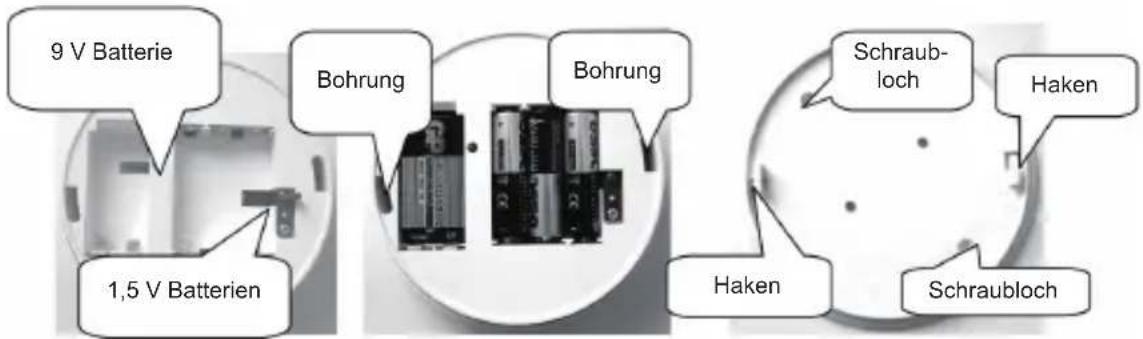

- INSTALLATION

1. Montieren Sie den Rauchmelder mit den mitgelieferten Schrauben, wie in den Abbildungen dargestellt.
2. Montieren Sie die Grundplatte mit zwei Schrauben (mitgeliefert) an der Zimmerdecke.
3. Richten Sie den Haken auf der Grundplatte mit der Aufnahme im Melder aus und setzen Sie den Melder mit Linksdrehung an.

9 V Batterie Bohrung Bohrung 1,5 V Batterien Schraub- loch Haken Haken Schraubloch

Technische Spezifikationen:

Spannungsversorgung: 9 V: Rauchmelder

4,5 V (Sender/Empfänger: 3 x 1,5 V Batterie)

Ruhestrom: 9 V ≤10 uA

Alarmstrom: 9 V ≤ 20 mA

4,5 V Arbeitsstrom ≤120 μA

Alarmlautstärke: 85 dB/3 m

Alarm-LED: rot

ÜBERNAHME-LED: rot/grün

Frequenz: 433,92 MHz

Übertragungsreichweite: ≤ 60 m

Betriebstemperatur: -10 °C\~40 °C

- Bitte beachten Sie:

1. Es befinden sich keine austauschbaren Teile im Melder, nur die Batterie kann ausgetauscht werden.
2. Benutzen Sie den Melder nicht in feuchter, staubiger oder verrauchter Umgebung.
3. Ist die Batterie nahezu erschöpft, so gibt der Melder alle 45 Sekunden einen Alarmton ab und die Batterie muss ausgetauscht werden.
4. Testen Sie den Rauchmelder bitte wöchentlich.

- Garantie:

1. Die Garantie für dieses Gerät beträgt zwei Jahre.
2. Reparaturen durch Dritte oder unsachgemäße Benutzung sind von der Garantie ausgeschlossen.

Konformitätserklärung

Wir,

Nedis B.V., De Tweeling 28, 5215MC 's-Hertogenbosch, Niederlande

Tel.: [phone], Email: [e-mail]

erklären, dass das Produkt:

Marke: HQ / SEC-SA301RF

Modell: KD-101LD

Beschreibung: Optischer kabelloser Rauchmelder

den folgenden Normen entspricht:

EN 14604: 2005, EN 300 220-2 V2.1.2, EN 301 489-01 V1.6.1, EN 301 489-03 V1.4.1

und entspricht den Anforderungen der EG-Richtlinien 89/106/EEC und 1999/5/EC.

's-Hertogenbosch, 01-09-2009

J. Gilad

Einkaufsleiterin

Sicherheitsvorkehrungen:

Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch säubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifikationen des Produkts oder für Schäden übernommen werden, die aufgrund einer nicht ordnungsgemäßen Anwendung des Produkts entstanden sind.

Allgemeines:

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Bewahren Sie die Bedienungsanleitung für späteres Nachschlagen auf.

Achtung:

Dieses Produkt ist mit diesem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmüll entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verfügung.
