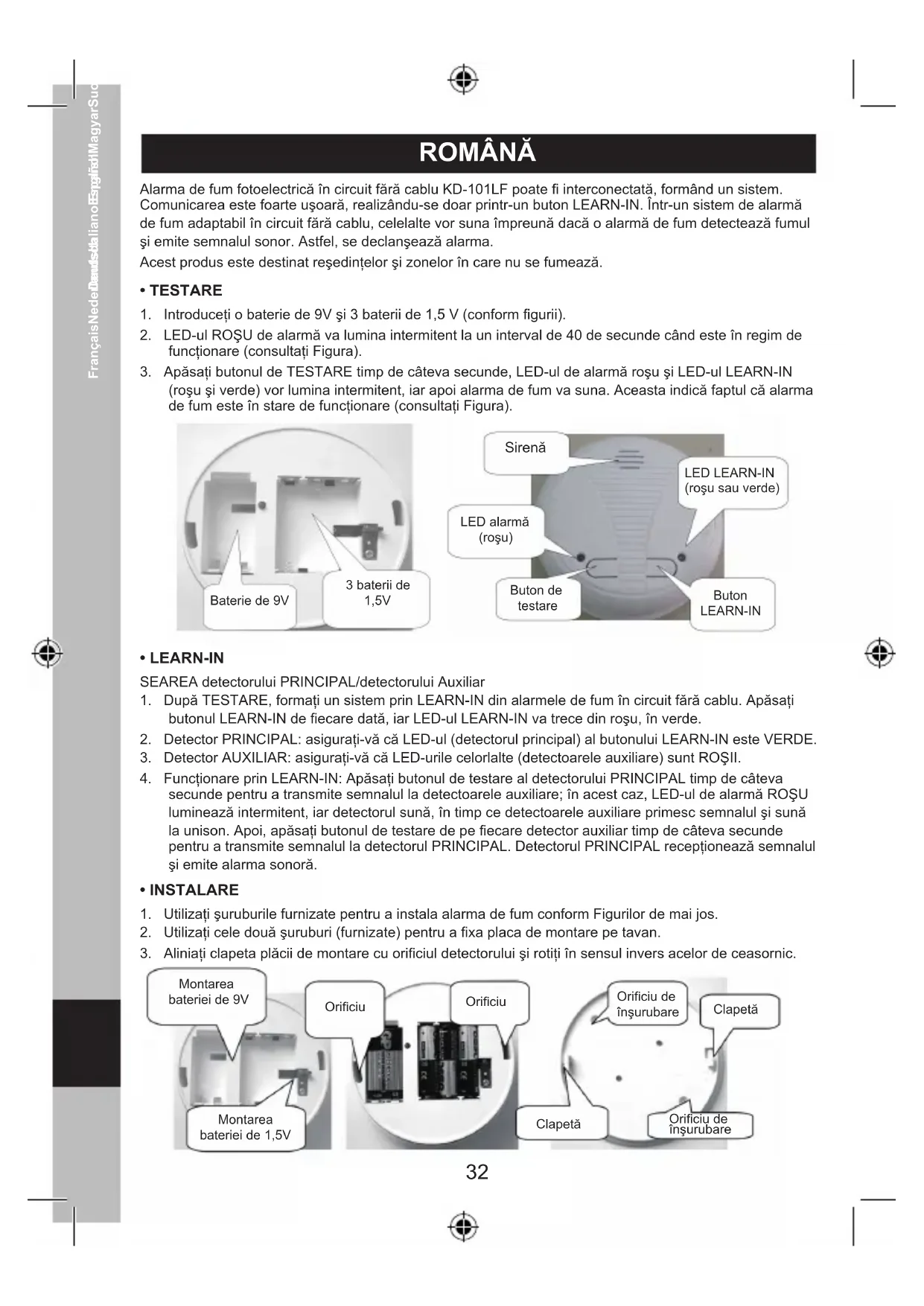

MANUAL DE UTILIZARE SECSA301RF HQ

ROMÂNĂ Alarma de fum fotoelectrică în circuit fără cablu KD-101LF poate interconectată, formând un sistem. Comunicarea este foarte uşoară, realizându-se doar printr-un buton LEARN-IN. Într-un sistem de alarmă de fum adaptabil în circuit fără cablu, celelalte vor suna împreună dacă o alarmă de fum detectează fumul şi emite semnalul sonor. Astfel, se declanşează alarma. Acest produs este destinat reşedinţelor şi zonelor în care nu se fumează.

2. LED-ul ROŞU de alarmă va lumina intermitent la un interval de 40 de secunde când este în regim de

funcţionare (consultaţi Figura).

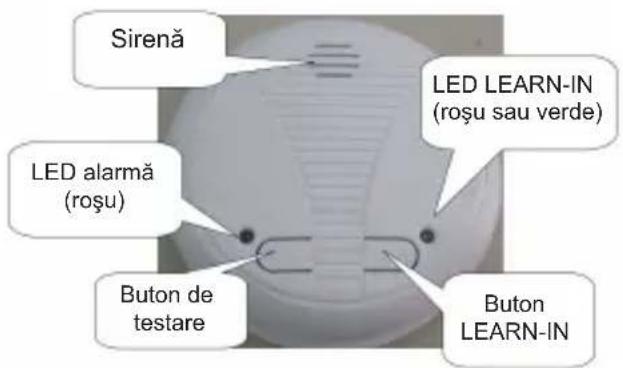

3. Apăsaţi butonul de TESTARE timp de câteva secunde, LED-ul de alarmă roşu şi LED-ul LEARN-IN

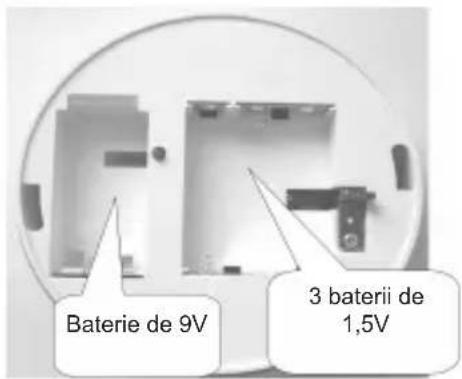

(roşu şi verde) vor lumina intermitent, iar apoi alarma de fum va suna. Aceasta indică faptul că alarma de fum este în stare de funcţionare (consultaţi Figura). Baterie de 9V3 baterii de 1,5V Sirenă LED LEARN-IN (roşu sau verde)LED alarmă (roşu)Buton de testareButon LEARN-IN

• LEARN-IN SEAREA detectorului PRINCIPAL/detectorului Auxiliar

1. După TESTARE, formaţi un sistem prin LEARN-IN din alarmele de fum în circuit fără cablu. Apăsaţi

butonul LEARN-IN de ecare dată, iar LED-ul LEARN-IN va trece din roşu, în verde.

2. Detector PRINCIPAL: asiguraţi-vă că LED-ul (detectorul principal) al butonului LEARN-IN este VERDE.

3. Detector AUXILIAR: asiguraţi-vă că LED-urile celorlalte (detectoarele auxiliare) sunt ROŞII.

4. Funcţionare prin LEARN-IN: Apăsaţi butonul de testare al detectorului PRINCIPAL timp de câteva

secunde pentru a transmite semnalul la detectoarele auxiliare; în acest caz, LED-ul de alarmă ROŞU luminează intermitent, iar detectorul sună, în timp ce detectoarele auxiliare primesc semnalul şi sună la unison. Apoi, apăsaţi butonul de testare de pe ecare detector auxiliar timp de câteva secunde pentru a transmite semnalul la detectorul PRINCIPAL. Detectorul PRINCIPAL recepţionează semnalul şi emite alarma sonoră.

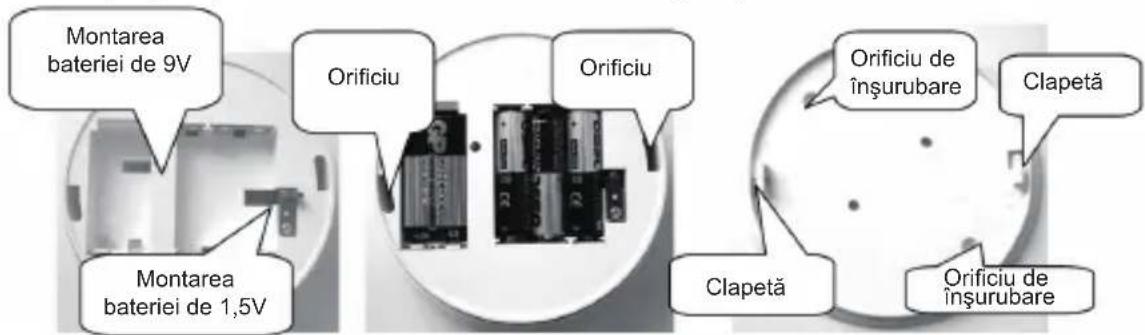

1. Utilizaţi şuruburile furnizate pentru a instala alarma de fum conform Figurilor de mai jos.

2. Utilizaţi cele două şuruburi (furnizate) pentru a xa placa de montare pe tavan.

3. Aliniaţi clapeta plăcii de montare cu oriciul detectorului şi rotiţi în sensul invers acelor de ceasornic.

• Parametri tehnici Tensiune de lucru: CC9V (testare fum) CC4,5V (transmisie/Receptor: 3 baterii de 1,5V) Curent: CC9V curent mediu în aşteptare ≤10uA CC9V curent de alarmă mediu ≤ 20mA CC4,5V curent de lucru mediu ≤120 uA Volum alarmă: 85dB/3m LED alarmă: LED roşu LED LEARN-IN: LED roşu/verde Frecvenţă: 433,92MHz Distanţă de transmisie/receptor: ≤60m Temperatură de funcţionare: -10°C~40°C

1. Produsul nu conţine componente înlocuibile în interior. Numai bateria poate înlocuită.

2. Nu utilizaţi produsul într-un mediu umed, cu praf şi fum.

3. Când nivelul de încărcare al bateriei este scăzut, detectorul va emite un semnal sonor la ecare 45

de secunde, semnalând necesitatea înlocuirii bateriei.

4. Testaţi săptămânal alarma de fum.

1. Acest produs este garantat timp de doi ani de către fabricant.

2. Reparaţiile efectuate de către terţi sau utilizarea incorectă a produsului nu sunt acoperite de garanţie.

Declaraţie de conformitate Noi, Nedis B.V., De Tweeling 28, 5215MC ’s-Hertogenbosch, Olanda Tel.: 0031 73 599 1055, Email: info@nedis.com Declarăm că acest produs: Marca: HQ / SEC-SA301RF Model: KD-101LD Descriere: Alarmă de fum optică fără cablu Este în conformitate cu următoarele standarde: EN 14604: 2005, EN 300 220-2 V2.1.2, EN 301 489-01 V1.6.1, EN 301 489-03 V1.4.1 Şi respectă normele Directivelor Uniunii Europene 89/106/CEE şi RF privind 1999/5/CE. ‘s-Hertogenbosch, 01-09-2009 J. Gilad Director achiziţiiEnglish Deutsch FrançaisNederlandsItalianoEspañolMagyarSuomiSvenskaČeskyRomânăΕλληνικά

Măsuri de siguranţă: PERICOL DE ELECTROCUTARENU-L DESCHIDEŢI! ATENŢIE! Pentru a se reduce pericolul de electrocutare, acest produs va desfăcut NUMAI de către un tehnician avizat, când este necesară depanarea. Deconectaţi produsul de la priza de reţea sau alte echipamente în cazul apariţiei unei probleme. Nu expuneţi produsul apei sau umezelii. Întreţinere: Curăţarea trebuie făcută cu o cârpă uscată. Nu folosiţi solvenţi sau agenţi de curăţare abrazivi. Garanţie: Nu oferim nicio garanţie şi nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau modicărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului. Generalităţi: Designul şi specicaţiile produsului pot modicate fără o noticare prealabilă. Toate siglele mărcilor şi denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept şi prin prezenta sunt recunoscute ca atare. Păstraţi acest manual pentru consultări ulterioare. Atenţie: Pe acest produs se aă acest marcaj. Acesta semnică faptul că produsele electrice şi electronice nu trebuie eliminate odată cu gunoiul menajer. Aceste produse au un sistem separat de colectare. Copyright ©Français Nederlands Italiano Español Magyar Suomi Svenska Česky Română Ελληνικά DeutschEnglish
