Tipo de producto	Detector de humo óptico inalámbrico
Marca	HQ
Modelo	SECSA301RF
Categoría	Detector de humo
Alimentación	1 pila 9V + 3 pilas 1,5V (AA no incluidas)
Función de prueba	Botón TEST: presionar unos segundos para activar la alarma
Función LEARN-IN	Permite configurar el detector principal y los asistentes para la interconexión
Interconexión inalámbrica	Hasta varios detectores, alcance ≤60 m
Volumen de alarma	85 dB a 3 m
Indicador de alarma	LED rojo parpadea cada ~40 s en reposo
Indicador LEARN-IN	LED rojo/verde según modo
Frecuencia de transmisión	433,92 MHz
Temperatura de uso	-10°C a +40°C
Señal de pila baja	Pitido cada 45 segundos
Instalación	En el techo, con tornillos incluidos
Mantenimiento	Limpiar con un paño seco, no usar disolventes
Piezas reemplazables	Solo la pila
Seguridad	No abrir, no contiene piezas reparables por el usuario
Garantía	2 años
Normas	EN 14604:2005, EN 300 220-2, EN 301 489
Prueba semanal recomendada	Sí

Preguntas frecuentes - SECSA301RF HQ

¿Cómo probar el detector de humo SECSA301RF?

Presione el botón TEST durante unos segundos. El LED rojo de alarma y el indicador LEARN-IN parpadean, luego suena la alarma. Suelte el botón para detenerla. Pruebe el dispositivo una vez por semana.

¿Qué tipo de pilas usar y cómo reemplazarlas?

Use una pila de 9V y tres pilas de 1,5V (AA). Abra el compartimento, inserte las pilas respetando las polaridades y vuelva a cerrar. Un pitido cada 45 segundos indica que las pilas están débiles.

¿Qué significa el indicador LEARN-IN y cómo usarlo?

El botón LEARN-IN permite configurar el detector principal (LED verde) y los detectores asistentes (LED rojo). En modo principal, presione TEST para enviar una señal a los asistentes, que suenan al mismo tiempo. Los asistentes también pueden confirmar el enlace.

¿Se pueden interconectar varios detectores SECSA301RF?

Sí, gracias a la función LEARN-IN. Los detectores se comunican inalámbricamente a 433,92 MHz con un alcance máximo de 60 metros. Cuando un detector detecta humo, todos los detectores interconectados activan la alarma.

¿Dónde instalar el detector de humo?

Fije el soporte al techo con los tornillos incluidos. Inserte los ganchos del detector en los orificios y gire en sentido antihorario. Evite lugares húmedos, polvorientos o con humo.

¿Cómo limpiar el detector?

Use un paño seco para limpiar el exterior. No use disolventes ni productos abrasivos. Nunca desmonte el aparato.

¿Qué hacer si la alarma suena sin motivo?

Verifique que no haya humo real. Si la alarma persiste, pruebe el dispositivo con el botón TEST. Un pitido cada 45 segundos indica pilas bajas. Reemplace las pilas si es necesario.

¿El detector tiene garantía?

Sí, el fabricante ofrece una garantía de 2 años a partir de la compra. La garantía no cubre daños por uso incorrecto o reparaciones de terceros.

¿Puedo reparar el detector yo mismo?

No, el dispositivo no contiene piezas reparables por el usuario. Solo la pila es reemplazable. En caso de problema, contacte a un técnico calificado.

¿Este detector cumple con las normas europeas?

Sí, cumple con las normas EN 14604:2005, EN 300 220-2, EN 301 489-01 y EN 301 489-03, así como con las directivas 89/106/EEC y 1999/5/EC.

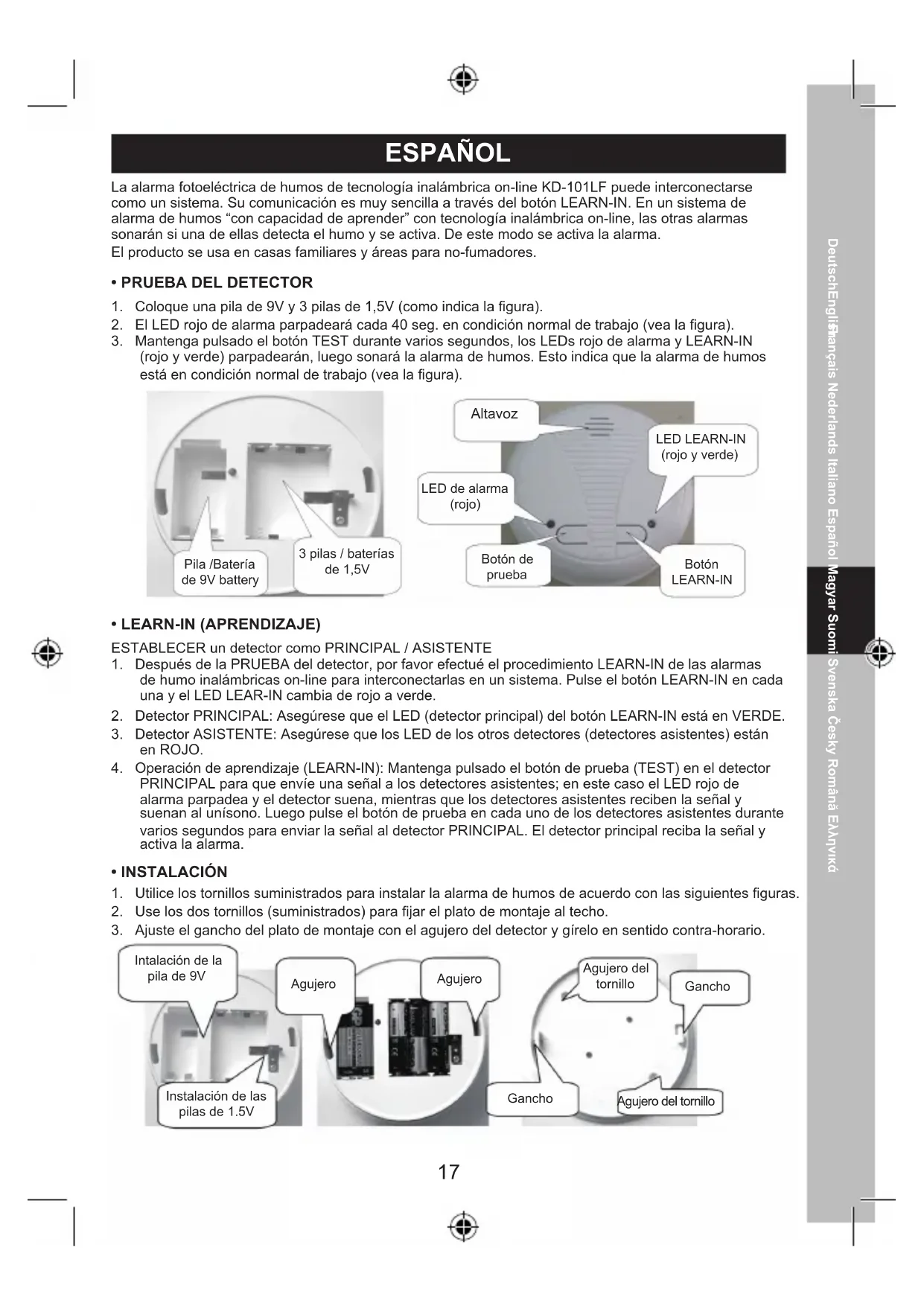

MANUAL DE USUARIO SECSA301RF HQ

Alarma óptica inalámbrica de humos

HASZNÁLATI ÚTMUTATÓ (o. 20.)

La alarma fotoeléctrica de humos de tecnología inalámbrica on-line KD-101LF puede interconectarse como un sistema. Su comunicación es muy sencilla a través del botón LEARN-IN. En un sistema de alarma de humos “con capacidad de aprender” con tecnología inalámbrica on-line, las otras alarmas sonarán si una de ellas detecta el humo y se activa. De este modo se activa la alarma.

El producto se usa en casas familiares y áreas para no-fumadores.

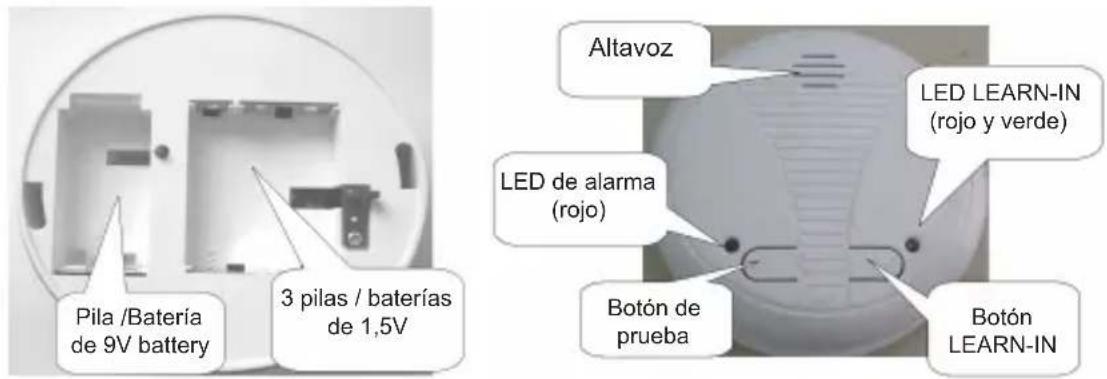

• PRUEBA DEL DETECTOR

1. Coloque una pila de 9V y 3 pilas de 1,5V (como indica la figura).
2. El LED rojo de alarma parpadeará cada 40 seg. en condición normal de trabajo (vea la figura).
3. Mantenga pulsado el botón TEST durante varios segundos, los LEDs rojo de alarma y LEARN-IN (rojo y verde) parpadearán, luego sonará la alarma de humos. Esto indica que la alarma de humos está en condición normal de trabajo (vea la figura).

ESTABLECER un detector como PRINCIPAL / ASISTENTE

1. Después de la PRUEBA del detector, por favor efectué el procedimiento LEARN-IN de las alarmas de humo inalámbricas on-line para interconectarlas en un sistema. Pulse el botón LEARN-IN en cada una y el LED LEAR-IN cambia de rojo a verde.
2. Detector PRINCIPAL: Asegúrese que el LED (detector principal) del botón LEARN-IN está en VERDE.
3. Detector ASISTENTE: Asegúrese que los LED de los otros detectores (detectores asistentes) están en ROJO.
4. Operación de aprendizaje (LEARN-IN): Mantenga pulsado el botón de prueba (TEST) en el detector PRINCIPAL para que envíe una señal a los detectores asistentes; en este caso el LED rojo de alarma parpadea y el detector suena, mientras que los detectores asistentes reciben la señal y suenan al unisono. Luego pulse el botón de prueba en cada uno de los detectores asistentes durante varios segundos para enviar la señal al detector PRINCIPAL. El detector principal reciba la señal y activa la alarma.

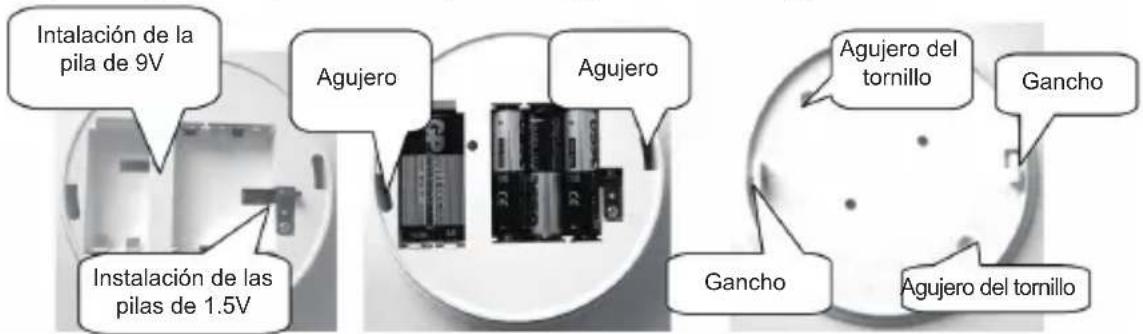

- INSTALACIÓN

1. Utilice los tornillos suministrados para instalar la alarma de humos de acuerdo con las siguientes figuras.
2. Use los dos tornillos (suministrados) para fijar el plato de montaje al techo.
3. Ajuste el gancho del plato de montaje con el agujero del detector y gírelo en sentido contra-horario.

- Parámetros técnicos

Tensión de funcionamiento: 9 VCC (detección de humos)

4,5 VCC (transmisión/recepción de señal: 3 pilas de 1,5V)

Intensidad: 9 VCC intensidad normal de inactividad ≤10uA

9 VCC intensidad normal en alarma ≤ 20mA

4,5 VCC intensidad de trabajo normal ≤120 uA

Volumen de alarma: 85db/3m

LED de alarma: LED rojo

LED LEARN-IN: LED rojo/verde

Frecuencia: 433,92MHz

Distancia de transmisión/recepción: ≤60m

Temperatura de funcionamiento: -10°C\~40°C

- Puntos de atención:

1. No hay piezas reemplazables en el interior. Sólo se pueden cambiar las pilas/baterías.
2. No use el equipo en ambientes húmedos, polvorientos o con muchos humos.
3. Cuando la pila/batería tenga poca carga, el detector sonará cada 45 segundos para indicar que debe sustituir la pila/batería.
4. Por favor, realice una prueba de la alarma una vez por semana.

- Garantía de calidad:

1. Este producto tiene una garantía de dos años por el fabricante.
2. Reparaciones por terceras partes o usos indebidos del producto están excluidos de la garantía.

Declaración de conformidad

Nosotros,

Nedis B.V., De Tweeling 28, 5215MC 's-Hertogenbosch, Países Bajos

Tel.: [phone], Correo electrónico: [e-mail]

Declaramos que el producto:

Marca: HQ / SEC-SA301RF

Modelo: KD-101LD

Descripción: Alarma óptica inalámbrica de humos

se encuentra conforme a las siguientes normas:

EN 14604: 2005, EN 300 220-2 V2.1.2, EN 301 489-01 V1.6.1, EN 301 489-03 V1.4.1

Y cumple con los requisitos de las Directivas de la Unión Europea 89/106/EEC y de RF dedicada a 1999/5/EC

's-Hertogenbosch, 01-09-2009

D. J. Gilad

Director de Compras

Medidas de seguridad:

Para reducir el peligro de descarga eléctrica, este producto SÓLO lo debería abrir un técnico autorizado cuando necesite reparación. Desconecte el producto de la toma de corriente y de los otros equipos si exponga el producto al agua ni a la humedad.

ocurriera algún problema. No

Mantenimiento:

Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.

Garantía:

No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del producto.

General:

Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.

Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a nombre de sus titulares correspondientes, reconocidos como tal.

Conserve este manual y el embalaje en caso de futura necesidad.

Atención:

Este producto está señalizado con este símbolo. Esto significa que los productos eléctricos y electrónicos usados no deberán mezclarse con los desechos domésticos generales. Existe un sistema de recogida individual para este tipo de productos.
