NÁVOD K OBSLUZE SECSA301RF HQ

Optický bezdrátový detektor kouře

MANUAL DE UTILIZARE (p. 32)

Fotoelektrický bezdrátový detektor kouře KD-101LF lze propojit jako systém. Jeho komunikace je velmi snadná, pouze pomocí tlačítka LEARN-IN. V propojeném systému bezdrátových detektorů kouře zazní najednou i další detektory, když jeden detektor kouře detekuje kouř a hluk. Takto se spustí poplach. Výrobek je určen k použití v rodinných domech a v nekuřáckých prostorách.

• TESTOVÁNÍ

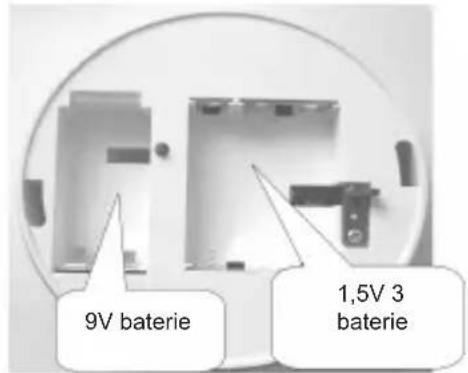

1. Vložte 9V baterii a 3 1,5V baterie (podle obrázku).
2. ČERVENÁ LED kontrolka poplachu bliká v pracovním režimu každých 40 sekund (viz obrázek).

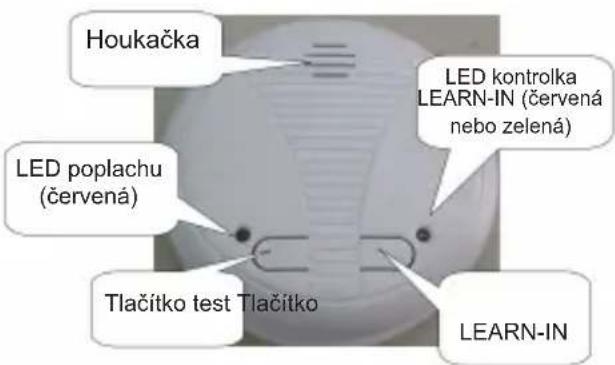

3. Na několik sekund stiskněte tlačítko TEST, červená LED kontrolka a LED kontrolka LEARN-IN (červená a zelená) budou blikat, pak zazní houkačka poplachu. Toto potvrdí, že detektor kouře je v provozním stavu (viz obrázek).

9V baterie 1,5V 3 baterie

Houkačka LED kontrolka LEARN-IN (červená nebo zelená) LED poplachu (červená) Tlačitko test Tlačitko LEARN-IN

• PŘIHLÁŠENÍ

1. Po TESTOVÁNÍ proved'te PŘIHLÁŠENÍ bezdrátového detektoru kouře do systému. Pokaždé stiskněte tlačítko LEARN-IN, LED kontrolka LEARN-IN se změní z červené na zelenou.
2. HLAVNÍ detektor: Zkontrolujte, zda je LED kontrolka (hlavní detektor) tlačítka LEARN-IN ZELENÁ.
3. POMOCNÝ detektor: Zkontrolujte, zda jsou LED kontrolky ostatních (pomocných detektorů) ČERVENÉ.
4. PŘIHLÁŠENÍ: Na několik sekund stiskněte tlačítko test HLAVNÍHO detektoru, aby vyslal signál do pomocných detektorů. Když pomocné detektory přijímají najednou signál a zvuk, ČERVENÁ LED kontrolka poplachu bliká a zní poplašný tón. Pak na několik sekund stiskněte tlačítko test na každém z pomocných detektorů, abyste vyslali signál do HLAVNÍHO detektoru. HLAVNÍ detektor přijme signál a tón poplachu.

• MONTÁŽ

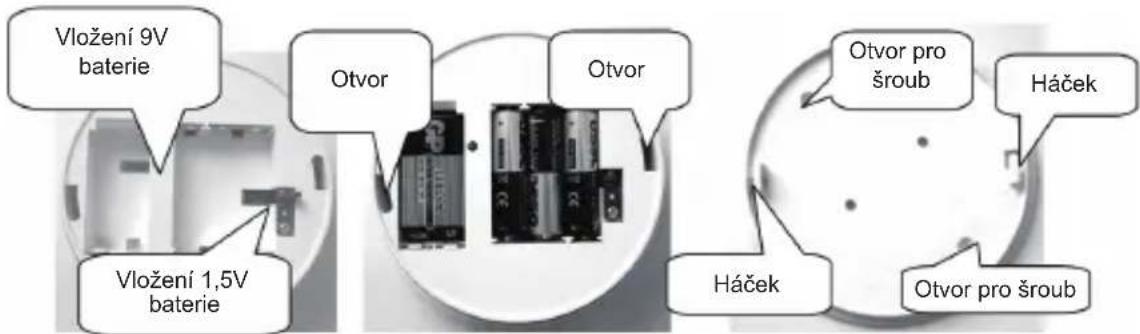

1. Pomocí dodaných šroubů připevněte detektor kouře podle obrázku níže.
2. Pomocí dvou (dodaných) šroubů připevněte montážní desku na strop.
3. Háček montážní destičky nasadte na otvor v detektoru a otočte proti směru chodu hodinových ručiček.

Vložení 9V baterie Otvor Otvor Vložení 1,5V baterie Otvor pro šroub Háček Otvor pro šroub Háček

- Technické údaje

Pracovní napětí: stejnosměrný proud 9 V (testování) stejnosměrný proud 4,5 V (vysílač/přijímač: 3 ks 1,5V baterie)

Proud: stejnosměrný proud 9 V, průměrný pohotovostní proud ≤10 uA stejnosměrný proud 9 V, průměrný proud poplachu ≤ 20 mA stejnosměrný proud 4,5 V, průměrný pracovní proud ≤120 uA

Hlasitost poplachu: 85 dB/3 m

LED kontrolka poplachu: červená LED

LED kontrolka LEARN-IN: červená/zelená LED

Frekvence: 433,92 MHz

Dosah vysílače/přijímače: ≤60 m

Provozní teplota: -10 °C\~40 °C

- Upozornění:

1. Uvnitř nejsou části určené k výměně. Vyměnit lze pouze baterii.
2. Výrobek nepoužívejte ve vlhkém, prašném a zakouřeném prostředí.
3. Jakmile je baterie téměř vybitá, detektor bude znít každých cca 45 sekund, čímž indikuje nutnost výměny baterie.
4. Detektor kouře každý týden testujte.

• Záruka kvality:

1. Na tento výrobek poskytuje výrobce dva roky záruku.
2. Opravy třetí stranou nebo nesprávné používání výrobku záruku ruší.

Prohlášení o shodě

Společnost

Nedis B.V., De Tweeling 28, 5215MC 's-Hertogenbosch, Nizozemí

Tel.: [phone], E-mail: [e-mail]

prohlašuje, že výrobek:

Značka: HQ / SEC-SA301RF

Model: KD-101LD

Popis: Optický bezdrátový detektor kouře

splňuje následující normy

EN 14604: 2005, EN 300 220-2 V2.1.2, EN 301 489-01 V1.6.1, EN 301 489-03 V1.4.1

A splňuje požadavky směrnice Evropské unice 89/106/EHS a RF věnované 1999/5/ES.

's-Hertogenbosch, 01-09-2009

Paní J. Gilad

obchodní ředitelka

Bezpečnostní opatření:

Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě, že dojde k závadě, odpojte výrobek ze sítě a od jiniých zařízení. Výrobek

nevystavujte vodě nebo vlhkosti.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.

Obecné upozornění:

Design a specifikace výrobku mohou být změněny bez předchozího upozornění.

Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.

Tento návod uchovejte pro budoucí použití.

Upozornění:

Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro lidkvidaci těchto výrobků existují zvláštní sběrná střediska.
