SECSA301RF - Rookmelder HQ - Gratis gebruiksaanwijzing en handleiding

Producttype	Draadloze optische rookmelder
Merk	HQ
Model	SECSA301RF
Categorie	Rookmelder
Voeding	1 batterij 9V + 3 batterijen 1,5V (AA niet meegeleverd)
Testfunctie	TEST-knop: enkele seconden indrukken om alarm te activeren
LEARN-IN functie	Hiermee kunt u de hoofddetector en de assistenten configureren voor interconnectie
Draadloze interconnectie	Tot meerdere detectoren, bereik ≤60 m
Alarmvolume	85 dB op 3 m
Alarmindicator	Rode LED knippert elke ~40 s in stand-by
LEARN-IN indicator	Rode/groene LED afhankelijk van modus
Transmissiefrequentie	433,92 MHz
Gebruikstemperatuur	-10°C tot +40°C
Batterij bijna leeg signaal	Pieptoon elke 45 seconden
Installatie	Aan het plafond, met meegeleverde schroeven
Onderhoud	Reinigen met een droge doek, geen oplosmiddelen
Vervangbare onderdelen	Alleen batterij
Veiligheid	Niet openen, geen onderdelen die door gebruiker gerepareerd kunnen worden
Garantie	2 jaar
Normen	EN 14604:2005, EN 300 220-2, EN 301 489
Aanbevolen wekelijkse test	Ja

Veelgestelde vragen - SECSA301RF HQ

Hoe test ik de rookmelder SECSA301RF?

Druk enkele seconden op de TEST-knop. De rode alarm-LED en de LEARN-IN-LED knipperen, waarna het geluidsalarm wordt geactiveerd. Laat de knop los om te stoppen. Test het apparaat eenmaal per week.

Welk type batterijen gebruiken en hoe vervang ik ze?

Gebruik een 9V-batterij en drie 1,5V-batterijen (AA). Open het compartiment, plaats de batterijen met de juiste polariteit en sluit het deksel. Een pieptoon elke 45 seconden geeft aan dat de batterijen bijna leeg zijn.

Wat betekent de LEARN-IN-indicator en hoe gebruik ik deze?

De LEARN-IN-knop dient om de hoofddetector (groene LED) en de assistent-detectoren (rode LED) te configureren. In de hoofddetector-modus drukt u op TEST om een signaal naar de assistenten te sturen, die tegelijkertijd alarm geven. De assistenten kunnen ook de koppeling bevestigen.

Kunnen meerdere SECSA301RF-detectoren worden gekoppeld?

Ja, dankzij de LEARN-IN-functie. De detectoren communiceren draadloos op 433,92 MHz met een maximaal bereik van 60 meter. Wanneer een detector rook detecteert, gaan alle gekoppelde detectoren alarm.

Waar moet ik de rookmelder installeren?

Bevestig de montageplaat aan het plafond met de meegeleverde schroeven. Steek de haken van de detector in de gaten en draai tegen de klok in. Vermijd vochtige, stoffige of rokerige plaatsen.

Hoe reinig ik de detector?

Gebruik een droge doek om de buitenkant schoon te maken. Gebruik geen oplosmiddelen of schurende middelen. Demonteer het apparaat nooit.

Wat moet ik doen als het alarm zonder reden afgaat?

Controleer of er geen echte rook is. Als het alarm aanhoudt, test het apparaat met de TEST-knop. Een pieptoon elke 45 seconden duidt op een bijna lege batterij. Vervang de batterijen indien nodig.

Heeft de detector garantie?

Ja, de fabrikant geeft 2 jaar garantie vanaf aankoopdatum. De garantie dekt geen schade door onjuist gebruik of reparaties door derden.

Kan ik de detector zelf repareren?

Nee, het apparaat bevat geen door de gebruiker te repareren onderdelen. Alleen de batterij is vervangbaar. Neem bij problemen contact op met een gekwalificeerde technicus.

Is deze detector conform de Europese normen?

Ja, hij voldoet aan de normen EN 14604:2005, EN 300 220-2, EN 301 489-01 en EN 301 489-03, en aan de richtlijnen 89/106/EEG en 1999/5/EG.

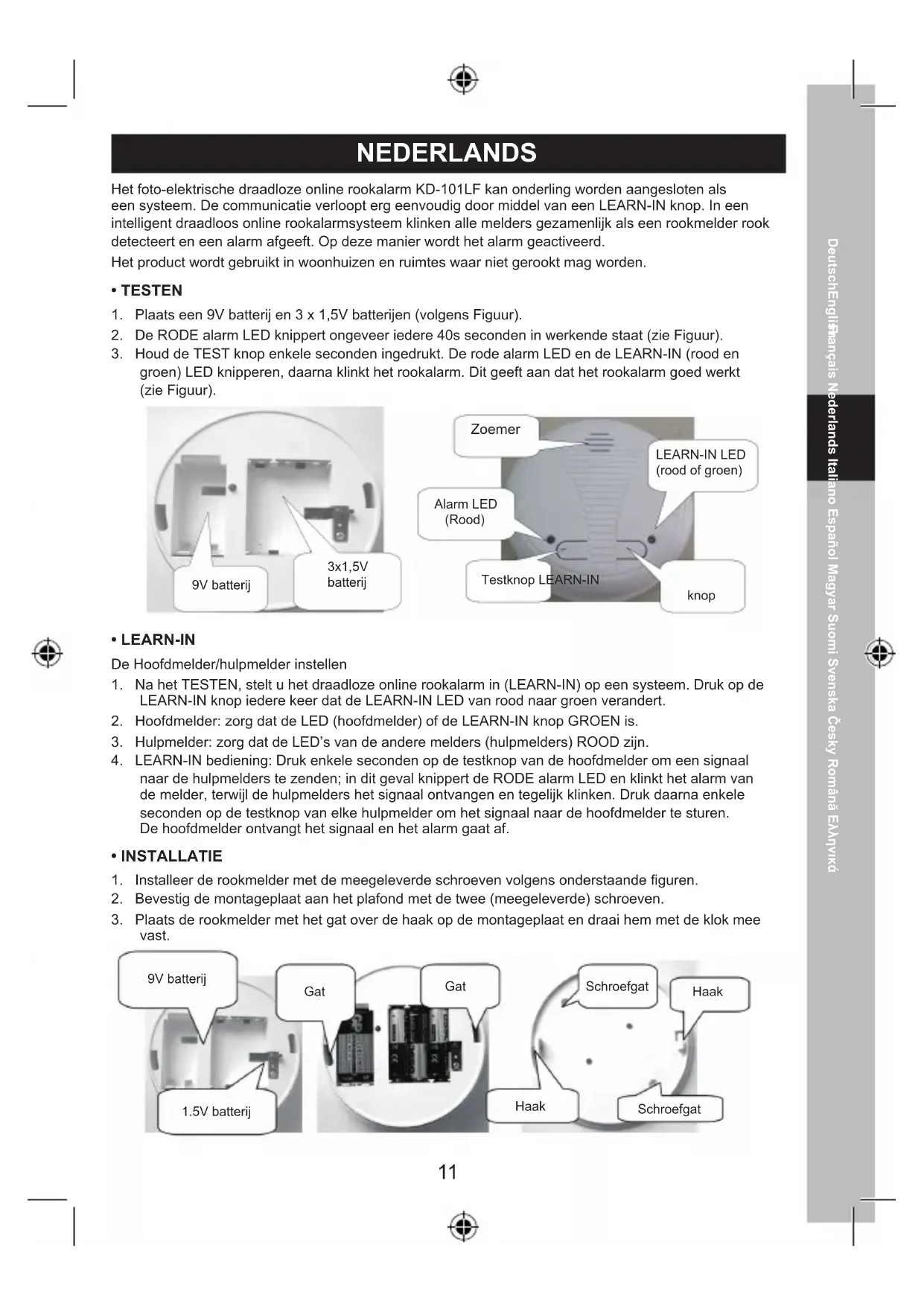

GEBRUIKSAANWIJZING SECSA301RF HQ

GEBRUIKSAANWIJZING (p. 11)

Optische draadloze rookmelder

MANUALE (p. 14)

Het foto-elektrische draadloze online rookalarm KD-101LF kan onderling worden aangesloten als een systeem. De communicatie verloopt erg eenvoudig door middel van een LEARN-IN knop. In een intelligent draadloos online rookalarmsysteem klinken alle melders gezamenlijk als een rookmelder rook detecteert en een alarm afgeeft. Op deze manier wordt het alarm geactiveerd.

Het product wordt gebruikt in woonhuizen en ruimtes waar niet gerookt mag worden.

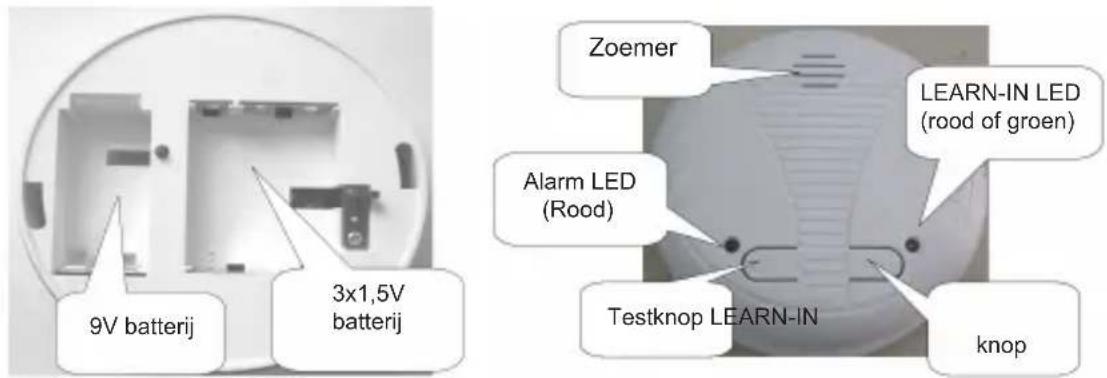

• TESTEN

1. Plaats een 9V batterij en 3 x 1,5V batterijen (volgens Figuur).
2. De RODE alarm LED knippert ongeveer iedere 40s seconden in werkende staat (zie Figuur).
3. Houd de TEST knop enkele seconden ingedrukt. De rode alarm LED en de LEARN-IN (rood en groen) LED knipperen, daarna klinkt het rookalarm. Dit geeft aan dat het rookalarm goed werkt (zie Figuur).

- LEARN-IN

De Hoofdmelder/hulpmelder instellen

1. Na het TESTEN, stelt u het draadloze online rookalarm in (LEARN-IN) op een systeem. Druk op de LEARN-IN knop iedere keer dat de LEARN-IN LED van rood naar groen verandert.
2. Hoofdmelder: zorg dat de LED (hoofdmelder) of de LEARN-IN knop GROEN is.
3. Hulpmelder: zorg dat de LED's van de andere melders (hulpmelders) ROOD zijn.
4. LEARN-IN bediening: Druk enkele seconden op de testknop van de hoofdmelder om een signaal naar de hulpmelders te zenden; in dit geval knippert de RODE alarm LED en klinkt het alarm van de melder, terwijl de hulpmelders het signaal ontvangen en tegelijk klinken. Druk daarna enkele seconden op de testknop van elke hulpmelder om het signaal naar de hoofdmelder te sturen. De hoofdmelder ontvangt het signaal en het alarm gaat af.

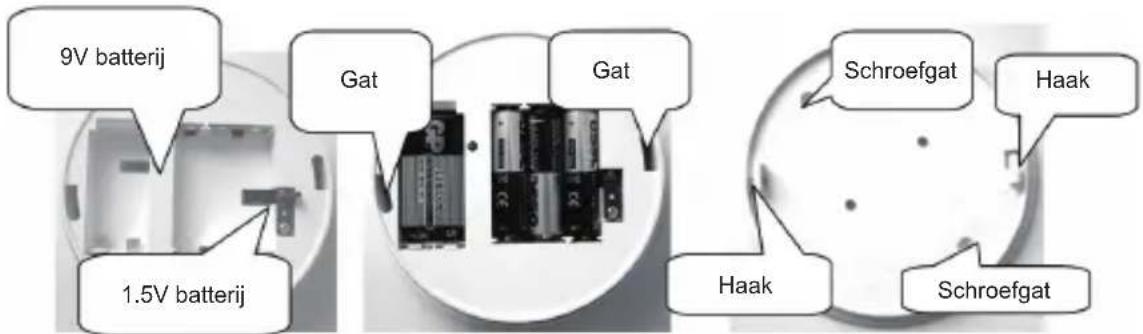

- INSTALLATIE

1. Installeer de rookmelder met de meegeleverde schroeven volgens onderstaande figuren.
2. Bevestig de montageplaat aan het plafond met de twee (meegeleverde) schroeven.
3. Plaats de rookmelder met het gat over de haak op de montageplaat en draai hem met de klok mee vast.

- Technische specificaties

Bedrijfsspanning: DC9V (rook testen)

DC4,5V (zender/ontvanger: 3 x 1,5V batterij)

Stroom: DC9V gemiddelde stand-by stroom≤10uA

DC9V gemiddelde alarmstroom≤ 20mA

DC4,5V gemiddelde werkstroom ≤120 uA

Alarm volume: 85db/3m

Alarm LED: Rode LED

Zender/ontvanger afstand: ≤60m

Bedrijfstemperatuur: -10°C\~40°C

• Aandachtspunten:

1. Bevat geen vervangbare onderdelen. Alleen de batterij kan worden vervangen.
2. Gebruik het product niet in een vochtige, stoffige en rokerige omgeving.
3. Wanneer de batterij bijna leeg is geeft de rookmelder ongeveer iedere 45 seconden een geluidssignaal om aan te geven dat de batterij vervangen moet worden.
4. Test het rookalarm wekelijks.

- Kwaliteitsgarantie:

1. Wij verstrekken voor dit product een fabrieksgarantie van twee jaar.
2. Reparatie door derden of onjuist gebruik van het product worden niet door de garantie gedekt.

Conformiteitsverklaring

Wij,

Nedis B.V., De Tweeling 28, 5215MC 's-Hertogenbosch, Nederland

Tel.: [phone], E-mail: [e-mail]

verklaren dat het product:

Merknaam: HQ / SEC-SA301RF

Model: KD-101LD

Omschrijving: Optische draadloze rookmelder

in overeenstemming met de volgende normen is:

EN 14604: 2005, EN 300 220-2 V2.1.2, EN 301 489-01 V1.6.1, EN 301 489-03 V1.4.1

En voldoet aan de eisen van de Richtlijnen 89/106/EEC en RF gewijd aan 1999/5/EC.

's-Hertogenbosch, 01-09-2009

Mevr. J. Gilad

Directeur inkoop

Veiligheidsvoorzorgsmaatregelen:

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanneer er onderhoud nodig is. Koppel het product los van de elektrische voeding en

van andere apparatuur als zich problemen voordoen. Stel het product niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek. Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Wijziging van ontwerp en specificaties zonder voorafgaande mededeling onder voorbehoud.

Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Bewaar deze handleiding voor latere raadpleging.

Let op:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.
