SECSA301RF - Savuilmaisin HQ - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton optinen savuilmaisin
Merkki	HQ
Malli	SECSA301RF
Luokka	Savuilmaisin
Virransyöttö	1 paristo 9V + 3 paristoa 1,5V (AA, eivät sisälly)
Testitoiminto	TEST-painike: paina muutama sekunti hälytyksen aktivoimiseksi
LEARN-IN-toiminto	Mahdollistaa pääilmaisimen ja apuilmaisimien konfiguroinnin yhdistämistä varten
Langaton yhteys	Jopa useita ilmaisimia, kantama ≤60 m
Hälytysäänenvoimakkuus	85 dB 3 metrin etäisyydellä
Hälytyksen merkkivalo	Punainen LED vilkkuu noin 40 sekunnin välein valmiustilassa
LEARN-IN-merkkivalo	Punainen/vihreä LED riippuen tilasta
Lähetystaajuus	433,92 MHz
Käyttölämpötila	-10 °C – +40 °C
Heikon pariston merkkiääni	Piippaus 45 sekunnin välein
Asennus	Kattoon mukana tulevilla ruuveilla
Huolto	Puhdista kuivalla liinalla, älä käytä liuottimia
Vaihdettavat osat	Vain paristo
Turvallisuus	Älä avaa, ei käyttäjän korjattavia osia
Takuu	2 vuotta
Standardit	EN 14604:2005, EN 300 220-2, EN 301 489
Viikoittainen testaus suositeltavaa	Kyllä

Usein kysytyt kysymykset - SECSA301RF HQ

Miten testaan SECSA301RF-savuilmaisimen?

Paina TEST-painiketta muutaman sekunnin ajan. Punainen hälytysmerkkivalo ja LEARN-IN-merkkivalo vilkkuvat, sitten ääni hälytys aktivoituu. Vapauta painike pysäyttääksesi. Testaa laite kerran viikossa.

Millaisia paristoja käytetään ja miten ne vaihdetaan?

Käytä yhtä 9V paristoa ja kolmea 1,5V (AA) paristoa. Avaa paristolokero, aseta paristot napaisuuksien mukaisesti ja sulje. Piippaus 45 sekunnin välein ilmaisee heikkoja paristoja.

Mitä LEARN-IN-merkkivalo tarkoittaa ja miten sitä käytetään?

LEARN-IN-painike mahdollistaa pääilmaisimen (vihreä merkkivalo) ja apuilmaisimien (punainen merkkivalo) konfiguroinnin. Päätilassa paina TEST lähettääksesi signaalin apuilmaisimille, jotka soivat samanaikaisesti. Apuilmaisimet voivat myös vahvistaa yhteyden.

Voiko useita SECSA301RF-ilmaisimia yhdistää?

Kyllä, LEARN-IN-toiminnon ansiosta. Ilmaisimet kommunikoivat langattomasti 433,92 MHz taajuudella enintään 60 metrin kantamalla. Kun yksi ilmaisin havaitsee savua, kaikki yhdistetyt ilmaisimet aktivoivat hälytyksen.

Mihin savuilmaisin asennetaan?

Kiinnitä teline kattoon mukana tulevilla ruuveilla. Työnnä ilmaisimen koukut reikiin ja käännä vastapäivään. Vältä kosteita, pölyisiä tai savuisia paikkoja.

Miten ilmaisin puhdistetaan?

Puhdista ulkopinta kuivalla liinalla. Älä käytä liuottimia tai hankaavia aineita. Älä koskaan pura laitetta.

Mitä tehdä, jos hälytys soi ilman syytä?

Tarkista, ettei ole todellista savua. Jos hälytys jatkuu, testaa laite TEST-painikkeella. Piippaus 45 sekunnin välein ilmaisee heikkoa paristoa. Vaihda paristot tarvittaessa.

Onko ilmaisimella takuu?

Kyllä, valmistaja antaa 2 vuoden takuun ostopäivästä lukien. Takuu ei kata vahinkoja, jotka johtuvat virheellisestä käytöstä tai kolmansien osapuolten tekemistä korjauksista.

Voinko korjata ilmaisimen itse?

Ei, laitteessa ei ole käyttäjän korjattavia osia. Vain paristo on vaihdettava. Jos ongelmia ilmenee, ota yhteyttä pätevään teknikkoon.

Onko ilmaisin eurooppalaisten standardien mukainen?

Kyllä, se on standardien EN 14604:2005, EN 300 220-2, EN 301 489-01 ja EN 301 489-03 sekä direktiivien 89/106/EEC ja 1999/5/EC mukainen.

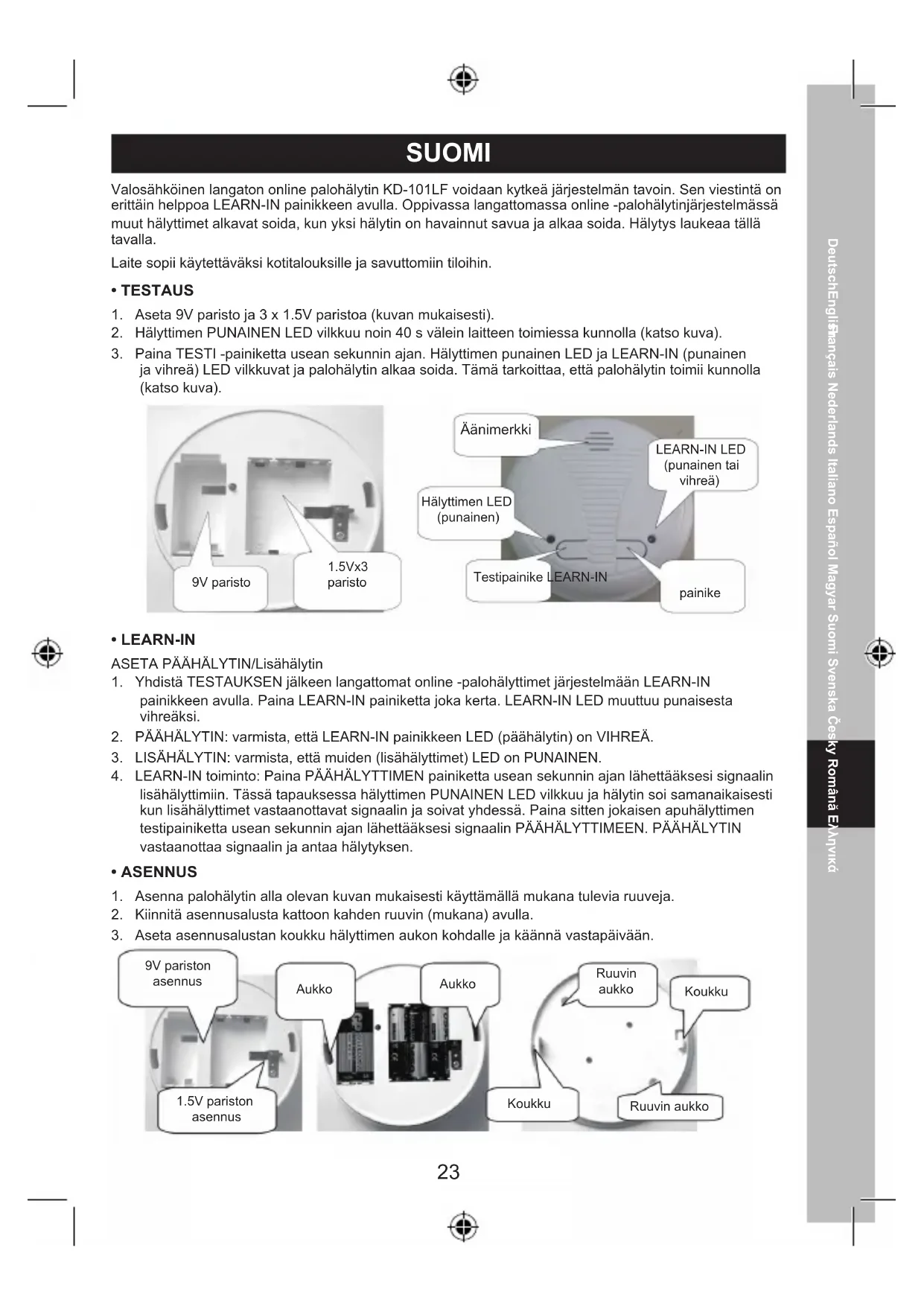

KÄYTTÖOHJE SECSA301RF HQ

BRUKSANVISNING (s. 26)

NÁVOD K POUŽITÍ (s. 29)

Valosähköinen langaton online palohälytin KD-101LF voidaan kytkeä järjestelmän tavoin. Sen viestintä on erittäin helppoa LEARN-IN painikkeen avulla. Oppivassa langattomassa online -palohälytinjärjestelmässä muut hälyttimet alkavat soida, kun yksi hälytin on havainnut savua ja alkaa soida. Hälytys laukeaa tällä tavalla.

Laite sopii käytettäväksi kotitalouksille ja savuttomiin tiloihin.

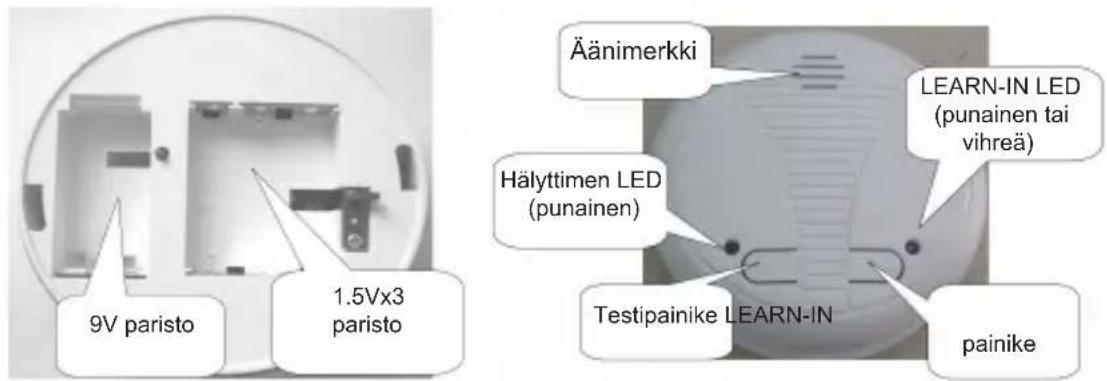

• TESTAUS

1. Aseta 9V paristo ja 3 x 1.5V paristoa (kuvan mukaisesti).
2. Hälyttimen PUNAINEN LED vilkkuu noin 40 s välein laitteen toimiessa kunnolla (katso kuva).
3. Paina TESTI -painiketta usean sekunnin ajan. Hälyttimen punainen LED ja LEARN-IN (punainen ja vihreä) LED vilkkuvat ja palohälytin alkaa soida. Tämä tarkoittaa, että palohälytin toimii kunnolla (katso kuva).

- LEARN-IN

ASETA PÄÄHÄLYTIN/Lisähälytin

1. Yhdistä TESTAUKSEN jälkeen langattomat online -palohälyttimet järjestelmään LEARN-IN painikkeen avulla. Paina LEARN-IN painiketta joka kerta. LEARN-IN LED muuttuu punaisesta vihreäksi.
2. PÄÄHÄLYTIN: varmista, että LEARN-IN painikkeen LED (päähälytin) on VIHREÄ.
3. LISÄHÄLYTIN: varmista, että muiden (lisähälyttimet) LED on PUNAINEN.
4. LEARN-IN toiminto: Paina PÄÄHÄLYTTIMEN painiketta usean sekunnin ajan lähettääksesi signaalin lisähälyttimiin. Tässä tapauksessa hälyttimen PUNAINEN LED vilkkuu ja hälytin soi samanaikaisesti kun lisähälyttimet vastaanottavat signaalin ja soivat yhdessä. Paina sitten jokaisen apuhälyttimen testipainiketta usean sekunnin ajan lähettääksesi signaalin PÄÄHÄLYTTIMEEN. PÄÄHÄLYTIN vastaanottaa signaalin ja antaa hälytyksen.

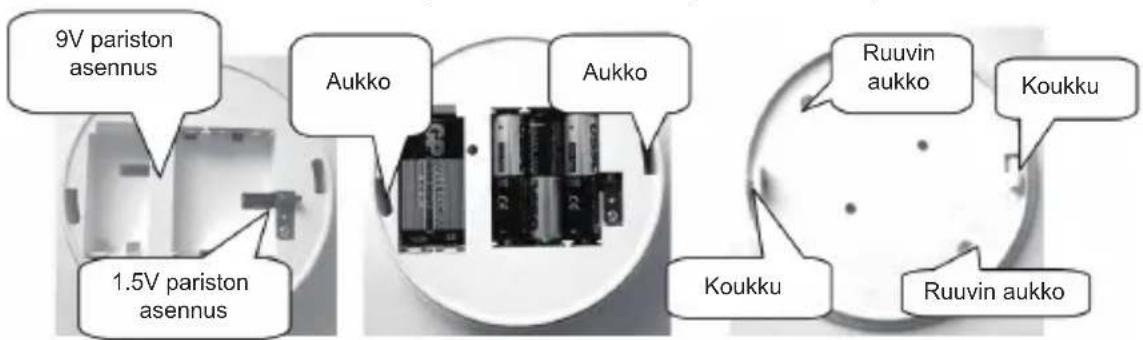

• ASENNUS

1. Asenna palohälytin alla olevan kuvan mukaisesti käyttämällä mukana tulevia ruuveja.
2. Kiinnitä asennusalusta kattoon kahden ruuvin (mukana) avulla.
3. Aseta asennusalustan koukku hälyttimen aukon kohdalle ja käännä vastapäivään.

- Tekniset tiedot

Käyttöjännite: DC9V (savutestaus)

DC4.5V (lähetys/vastaanotin: 3 x 1.5V paristo)

Virta: DC9V keskimääräinen valmiusvirta ≤10uA

DC9V keskimääräinen hälytysvirta ≤ 20mA

DC4.5V keskimääräinen työskentelyvirta ≤120 uA

Hälytyksen äänenvoimakkuus: 85dB/3m

Hälyttimen LED: Punainen LED

LEARN-IN LED: Punainen/Vihreä LED

Taajuus: 433.92MHz

Lähetys/vastaanotin etäisyys: ≤60m

Käyttölämpötila: -10°C\~40°C

• Huomioitavia kohtia:

1. Älä vaihda laitteen sisäosia. Paristo on ainoa vaihdettava osa.
2. Älä käytä laitetta kosteassa, pölyisessä tai savuisessa tilassa.
3. Kun paristo on heikko, hälytin soi 45 sekunnin välein ilmoittaen, että paristo tulee vaihtaa.
4. Testaa palohälytin viikoittain.

- Laatutakuu:

1. Laitteen valmistaja takaa laitteen kahdeksi vuodeksi.
2. Takuu ei pidä sisällään laitteen vääränlaista käyttöä eikä kolmannen osapuolen suorittamia korjauksia.

Yhdenmukaisuusvakuutus

Me,

Merkki: HQ / SEC-SA301RF

Malli: KD-101LD

Kuvaus: Langaton optinen palohälytin

Täyttää seuraavat standardit:

EN 14604: 2005, EN 300 220-2 V2.1.2, EN 301 489-01 V1.6.1, EN 301 489-03 V1.4.1

Yhdenmukainen Euroopan Unionin direktiivien 89/106/EEC ja RF vaatimusten kanssa 1999/5/EC

's-Hertogenbosch, 01-09-2009

Mrs. J. Gilad

Toimitusjohtaja

Turvallisuuteen liittyvät varoitukset:

Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu huoltohenkilö saa avata tämän laitteen huoltoa varten. Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista. Älä altista laitetta vedelle äläkä kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Säilytä käyttöohje myöhempää käyttötarvetta varten.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.
