MODE D'EMPLOI N3100 THETFORD

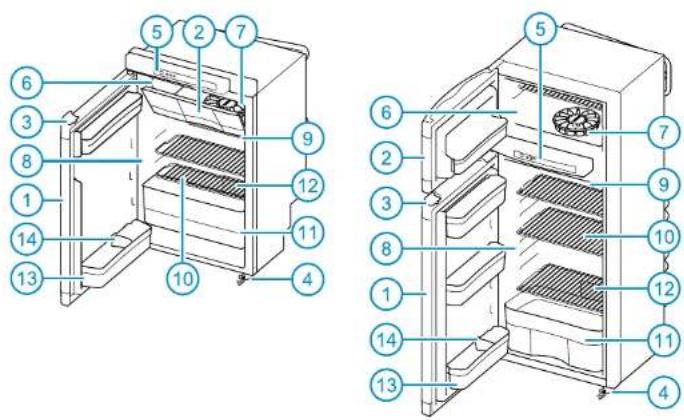

Séries N3000-E avec panneau de commande-LED
modèle A modèle B

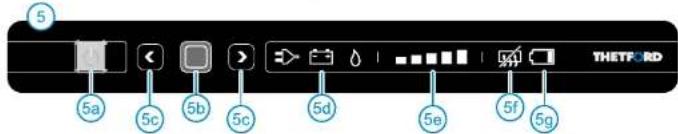

Panneau de commande-LED
(Séries N3000-A avec écran tactile → p. 98)
1 Porte du réfrigérateur • 2 Porte du conservateur • 3 Verrouillage de la porte • 4 Verrouillage de sécurité (selon le modèle) • 5 Panneau de commande LED • 5a Interrupteur Marche/Arrêt • 5b Touche de confirmation • 5c Touches directionnelles • 5d Symboles des sources • 5e Indicateurs de niveau de refroidissement • 5f Symbole 'anti-condensation' (modèle B uniquement) • 5g Symbole 'piles vides' (option complémentaire) • 6 Compartiment conservateur • 7 Bac à glaçons • 8 Compartiment réfrigérateur • 9 Ailottes de refroidissement • 10 Étagères de rangement • 11 Bac à légumes • 12 Plaque signalétique • 13 Bacs de porte • 14 Range bouteilles
1 Introduction
Ce réfrigérateur Thetford a été développé spécialement pour les caravanes et camping cars. Il satisfait à des standards élevés, est d'une utilisation intuitive et vous apporte tout le confort pendant les vacances et voyages de courtes durées.
Nous vous recommandons de lire complètement le présent manuel avant de faire fonctionner et d'utiliser ce réfrigérateur. Conservez ce manuel dans un lieu sûr pour références ultérieures.
Pour la version la plus récente du manuel, rendez-vous sur www.thetford-europe.com
Symboles utilisés
Astucces
Attention (risque possible de blessure ou de dommage au produit)
2 Utilisation en toute sécurité
Pour une utilisation correcte et sûre de ce réfrigérateur, il est impératif de prendre un certain nombre de précautions et de suivre des recommandations d'ordre général. Si ces instructions n'ont pas été respectées, toutes les réclamations relatives à la garantie seront rejetées.
Que faire si vous sentez une odeur de gaz : Fermez directement le robinet de la bouteille de gaz, éteignez toute flamme nue, ne mettez sous tension ni éclairage, ni aucun équipement électrique, ouvrez les fenêtres et quittez la pièce. Puis contactez le Service Client de votre pays ou de votre lieu de vacances.
Que faire si une odeur âcre se dégage du système de refroidissement : Mettez le réfrigérateur hors tension, éteignez toute flamme nue, assurez une ventilation suffisante à travers les grilles de ventilation, les fenêtres et les portes. Puis contactez le Service Client de votre pays ou de votre lieu de vacances.
Cet appareil peut être utilisé par des enfants dès 8 ans et par des personnes souffrant de capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances nécessaires, uniquement si ceux-ci sont supervisés ou si des instructions
préalables concernant l'emploi sûr de l'appareil leur ont été données et qu'ils comprennent les risques encourus.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
Entretien
- Assurez-vous que l'installation, les branchements électriques, la maintenance et une inspection périodique du système de gaz sont effectués par un technicien qualifié, conformément aux instructions de Thetford [www.thetford-europe.com] et en conformité avec la réglementation locale relative à la sécurité ;
- N'ouvrez ou n'endommagez jamais le système de refroidissement situé à l'arrière de votre réfrigérateur. Le système de refroidissement est pressurisé et contient des substances toxiques; - Ne tentez jamais de réparer par vous-même des composants du système de gaz, le gaz de combustion ou des composants électriques. Toute réparation doit être effectuée par un professionnel qualifié. Veuillez prendre contact avec le Service Client pour un support plus approfondi et pour les adresses;
- Mettez votre réfrigérateur hors tension, avant d'entreprendre toute forme d'entretien ou de nettoyage ;
• N'exposez jamais le réfrigérateur à la pluie.
Utilisation du gaz
- Le réfrigérateur ne fonctionne qu'au gaz liquide [propane, butane ou un mélange des deux]. Il ne fonctionne pas au gaz naturel ni au gaz de houille ;
- N'utilisez que le type de gaz mentionné sur la plaque signalétique, située à l'intérieur du réfrigérateur;
- En cas d'utilisation de gaz de pétrole liquéfié (GPL), il est recommandé d'utiliser un filtre supplémentaire ;
- Assurez-vous que le type et la position de la bouteille de gaz respectent la réglementation la plus récente ;
- Changez la bouteille de gaz à l'air libre et à l'écart de toute source d'ignition ;
• N'obstruez jamais les aérations du lieu de stockage de la bonbonne de gaz ;
- Gardez tout matériau inflammable à l'écart du réfrigérateur ;
- N'utilisez pas de gaz pour alimenter votre réfrigérateur en énergie dans l'environnement immédiat d'une station essence.
Nourriture
- Respectez la date de péremption indiquée sur les emballages de vos aliments ;
- Le dégivrage, le nettoyage ou la maintenance de votre réfrigérateur peut diminuer la conservabilité de vos aliments.
3 Mise en marche du réfrigérateur
Pour allumer le réfrigérateur, appuyez sur la touche marche/arrêt et maintenez-la enfoncée pendant une
dans l'illustration. Un témoin de la touche marche/arrêt s'allume en vert.
Après 10 secondes, les réglages s'obscurcissent. Le témoin vert indique que le réfrigérateur est toujours en cours de fonctionnement.
Pour vérifier les réglages, appuyez sur la touche marche/arrêt. Les derniers réglages sélectionnés s'allument.
Afin de garantir un fonctionnement optimal, mettez votre véhicule sur un terrain plat et de faire fonctionner le réfrigérateur.
Pour des performances optimales, allumez le réfrigérateur 8 heures avant d'y placer liments.
Nous conseillons de nettoyer l'intérieur du réfrigérateur convenablement avant de riser.
4 Sélection de la source
Après avoir allumé le réfrigérateur, appuyez sur la touche de confirmation et maintenez-la enfoncée pendant 2 secondes. Les symboles pour les sources s'allument et commencent à clignoter.
Choisissez la source désirée en appuyant sur les touches directionnelles.
Confirmez votre choix à l'aide de la touche de confirmation.
Sources
230V
Le réfrigérateur est relié au secteur.
12V
Le réfrigérateur est alimenté par la batterie de votre véhicule.
Gaz
Le réfrigérateur est alimenté par le raccordement au gaz d'une bouteille de gaz.
Utilisez toujours le raccordement au gaz ou une alimentation secteur pour démarrer le réfrigérateur et lancer le refroidissement. Le fonctionnement sur le mode 12V n'est possible que si le moteur du véhicule est en marche.
Dans le cadre d'une alimentation 12 V, les performances du réfrigérateur dépendent du diamètre, de la longueur du câble et de l'installation du véhicule.
Lorsque vous sélectionnez le gaz, en tant que source, la flamme devrait s'allumer dans les 30 secondes. Si le système échoue, redémarrez le réfrigérateur et sélectionnez à nouveau la source de gaz.
A une altitude de 1000 m au-dessus du niveau de la mer, un problème de nature physique peut se produire lors de l'allumage du gaz. Cela ne signifie pas que le réfrigérateur ne fonctionne pas correctement.
Modèle autonome (si applicable)
Le réfrigérateur ne peut être contrôlé que lorsque le panneau de commande est alimenté. Un modèle autonome (installé par votre revendeur) peut être alimenté par des piles AA, en l'absence de prise secteur ou de batterie,
Par conséquent, ouvrez comme illustré le petit carter situé sous le panneau de commande. Placez 6 piles AA/LRG de 1,5 V neuves en vous conformant à l'illustration située sur le couvercle.
5 Sélection du niveau de refroidissement
Après avoir allumé le réfrigérateur, appuyez sur la touche de confirmation et maintenez-la enfoncée pendant 2 secondes.
Les symboles pour les sources commencent à clignoter. Appuyez de nouveau sur la touche de confirmation.
Les indicateurs de niveau de refroidissement commencent à clignoter. Utilisez la touche directionnelle pour choisir
le niveau de refroidissement souhaité.
Confirmez votre choix à l'aide de la touche de confirmation.
Niveau de
refroidisse-
ment le plus
Niveau de
refroidisse-
ment le plus
élevé
Votre réfrigérateur respecte les exigences de classe climatique SN, conformément à la norme EN ISO 15502:2005, à une température ambiante de 10°C à 32°C.
A une température ambiante comprise entre 15°C et 25°C, nous conseillons de régler le réfrigérateur au niveau 3 de refroidissement. Si la température est plus élevée, le niveau de refroidissement devra être plus élevé. Si la température est moins élevée, le niveau de refroidissement devra être moins élevé.
Pour améliorer les performances de votre réfrigérateur dans des conditions de températures élevées, Thetford conseille d'installer le Kit Ventilateur. Ce kit permet d'évacuer plus rapidement l'air chaud par les grilles de ventilation. Le Kit Ventilateur peut être équipé sur tous les réfrigérateurs Thetford.
6 Commande des options disponibles
Piles vides
présent avec les modèles autonomes, installés par votre revendeur.
Lorsque votre réfrigérateur est fourni avec l'option autonome, il fonctionnera sur piles AA/LR6 de 1,5 V pendant environ 7 jours en combinaison avec l'alimentation en gaz.
Lorsque le symbole rouge "Piles vides" clignote, vous devez remplacer les piles dans les 24 heures. Retirez toutes les piles du petit couvercle sous le panneau de commande et remplacez les par 6 nouvelles piles. Si vous n'utilisez pas cette fonction pendant plus de deux semaines, retirez toutes les piles.
N'utilisez que de nouvelles piles AA/LRG de 1,5 V. N'utilisez pas de piles rechargeables pour cette fonction du réfrigérateur.
Si vous n'avez pas assez de piles ou si vous voulez utiliser le réfrigérateur sur une durée très courte, il est aussi possible de n'utiliser que 3 piles à la fois. Votre réfrigérateur fonctionnera alors pendant environ la moitié d'une semaine.
Système anti-condensation
présent sur les réfrigéroteurs de modèle B
Pour empêcher la formation de condensation sur le panneau de commande, la fonction anti-condensation s'active automatiquement. Ne désactivez cette fonction qu'en cas de niveau d'énergie faible.
Poussez une fois les deux touches directionnelles simultanément et maintenez-les enfoncées pendant 2 secondes,
comme indiqué sur l'illustration. Le symbole "anti-condensation off" s'allume sur le panneau de commande. Pour activer à nouveau la fonction, appuyez encore une fois sur les deux touches directionnelles pendant 2 secondes.
Lorsque votre réfrigérateur fonctionne sur piles AA, le système d'anti-condensation est désactivé automatiquement.
7 Utilisation du compartiment réfrigérateur
Vous pouvez organiser votre réfrigérateur de la façon souhaitée en déplaçant en hauteur les étagères et les bacs de porte.
Assurez-vous que la porte peut toujours être refermée après avoir réorganisé les étagères et les bacs.
Déplacement des étagères de rangement
Tournez les pinces en plastique sur le côté droit de l'étagère de rangement vers le haut, de la façon indiquée sur l'illustration. Soulevez un peu le côté droit, puis déplacez l'étagère à la position
souhaitée. Placez d'abord le côté gauche de l'étagère dans la paroi du réfrigérateur, puis le côté droit dans la rainure correspondante. Tournez la pince en plastique vers le bas. Votre étagère est fixée de nouveau.
Déplacement des bacs de porte
Sortez le un bac de porte en le poussant hors du système de verrouillage avec vos deux mains, de la façon indiquée dans l'illustration. Replacez ce bac de porte dans la position souhaitée et
poussez-le de nouveau dans le système de verrouillage. Le bac de porte est fixé de nouveau.
Rangement des aliments
Après un délai minimum de 8 heures de refroidissement, les aliments peuvent être placés dans le réfrigérateur. Afin de préserver les performances optimales du réfrigérateur, n'obstruez pas entièrement les ailettes de refroidissement avec vos aliments. Assurez-vous que de l'air peut continuer de circuler autour des ailettes.
Pour empêcher la formation de place dans votre réfrigérateur, couvrez toujours les produits liquides, laissez les produits chauds se refroidir avant de les placer dans le réfrigérateur et n'ouvrez pas la porte plus longtemps que nécessaire.
Pour réduire la durée de refroidissement, stockez uniquement des produits déjà froids dans le réfrigérateur.
Pour empêcher que vos aliments ne sèchent ou pour prévenir les odeurs dans votre réfrigérateur, rangez les aliments séparément, dans des boîtes fermées.
8 Utilisation du compartiment conservateur
Vous pouvez utiliser le compartiment de conservation pour conserver des aliments ou pour faire des glaçons avec le bac à glaçons Thetford fourni.
Ne laissez jamais des boissons gazeuses dans le compartiment de conservation.
Si le réfrigérateur doit fonctionner sur une période plus longue à température interne du véhicule inférieure à 10°C, une régulation constante de la température dans le compartiment de conservation ne peut être garantie. La température peut augmenter et les aliments peuvent se décongeier dans le compartiment de conservation.
Remplissez d'eau les 2/3 du bac à glaçons et placez dans le compartiment de conservation. Assurez-vous de n'utiliser que de l'eau potable.
Ne consommez jamais de glaçons ou de glaces à l'eau directement à la sortie du compartiment de conservation. Cela pourrait entraîner des brûlures.
Pour accélérer le processus, fabriquez vos glaçons la nuit, lorsque la capacité du réfrigérateur est maximale. Placez le bac à glaçons dans un conservateur vide au fond en bas.
9 Pendant la conduite
Assurez-vous que tous les produits de votre réfrigérateur ne peuvent pas bouger pendant la conduite. Sécurisez les bouteilles dans la porte à l'aide du porte-bouteilles et fixez tout aliment sur les
étagères de rangement.
En Europe, il est seulement autorisé d'utiliser votre réfrigérateur sur gaz lors de la conduite, si un système à gaz avec sécurité est installé et si la législation est respectée.
En raison des variations climatiques qui peuvent se produire pendant la conduite, de bonnes performances ne peuvent être garanties lorsque l'alimentation au gaz est active. Par conséquent, Thetford ne vous conseille pas d'utiliser votre réfrigérateur au gaz pendant la conduite.
Verrouillage de la porte
Lorsque vous fermez et appuyez la porte du réfrigérateur, la porte se verrouille automatiquement. Lors de la conduite, ce verrouillage de porte sécurise également la porte.
Certains modèles disposent aussi d'un verrouillage de sécurité supplémentaire situé en bas du réfrigérateur. Pour vous assurer que la porte ne s'ouvira pas lors de la conduite, poussez le verrou proche de la porte.
de sécurité noir sur la broche de la porte.
Ne laissez pas les enfants jouer ou se cacher dans le réfrigérateur. Les enfants peuvent y être enfermés et peuvent s'asphyxier.
10 Utilisation hivernale
Lorsque vous allez utiliser le réfrigérateur à une température ambiante extérieure inférieure à 10°C, installez des caches hiver, comme illustré.
Ces caches hiver protégeront votre réfrigérateur contre le froid et assureront la continuité du fonctionnement optimal du réfrigérateur.
Assurez-vous de retirer les caches hiver lorsque la température dépasse les 10°C.
11 Nettoyage
Il est important de nettoyer régulièrement le réfrigérateur pour assurer un fonctionnement optimal. Nettoyez l'intérieur avec un tissu doux et un produit nettoyant ménager doux. Utilisez un tissu doux et mouillé pour l'extérieur du réfrigérateur. Assurez-vous que les grilles de ventilation à l'extérieur du véhicule restent étanches à la poussière.
Ne nettoyez jamais votre réfrigérateur au savon ou avec un agent agressif, caustique ou à base de soude.
Les parties amovibles du réfrigérateur ne sont pas conçues pour être lavées au lave-vaisselle.
L'introduction d'eau à travers les grilles de ventilation peut endommager votre réfrigérateur. Installez par conséquent aches hiver avant de laver votre véhicule.
12 Arrêt du réfrigérateur
Avant de procéder au dégivrage du réfrigérateur ou avant de ranger votre véhicule, mettez le réfrigérateur hors tension.
Poussez la touche marche/arrêt, comme illustré, et maintenez la enfoncée pendant 2 secondes pour éteindre le réfrigérateur. Tous les témoins s'éteignent.
13 Dégivrage
La présence d'une couche de glace sur les ailettes diminue les capacités de refroidissement et la durée de vie du réfrigérateur. Par conséquent, votre réfrigérateur dispose d'un système de dégivrage automatique, qui prévient la formation de glace.
maugré la présence de ce système, il est aussi possible de dégivrer sonnullement le réfrigérateur occasionnellement. Retirez toute la nourriture, enveloppez-la en serrant dans du papier journal et disposez-la dans un endroit froid ou un contenant isolé. Puis ouvrez les portes. Mettez des serviettes de toilettes sèches dans le réfrigérateur afin d'absorber l'eau restante. Lorsque le réfrigérateur est dégivré, séchez minutieusement l'intérieur.
N'accélérez pas le processus de dégivrage en retirant de force la couche de glace ou à l'aide d'objets affûtés ou en utilisant un sèche-cheveux.
14 Stockage
Si vous envisagez de ne pas utiliser votre réfrigérateur sur une période prolongée, il est important de le vider soigneusement, de le dégivrer et de nettoyer le réfrigérateur complètement. Puis installez les caches hiver dans les grilles de ventilation, pour protéger votre réfrigérateur pendant le stockage.
Pour empêcher la formation d'odeurs et de moisissures dans le réfrigérateur, laissez toutes les portes ouvertes pendant le stockage.
Faites pivoter le crochet du verrouillage de la porte de 45 degrés et verrouillez-le en utilisant la gâche, comme illustré.
Assurez-vous que les robinets de la bouteille de gaz sont bien fermés pendant le stockage.
L'introduction d'eau à travers les grilles de ventilation peut endommager votre réfrigérateur. Installez par conséquent des caches hiver avant de laver votre véhicule.
15 Mise au rebut
Votre réfrigérateur a été conçu et fabriqué avec des matériaux de haute qualité et des composants pouvant être recyclés et réutilisés. Le système de refroidissement contient de l'ammoniac comme réfrigérant et du cyclopentane non agressif pour la couche d'ozone comme agent gonflant dans la mousse. Les réfrigérateurs ne contiennent pas de gaz réfrigérants CFC / HCFC ni HFC.
Lorsque votre réfrigérateur a atteint la fin de sa durée de vie, mettez le produit au rebut conformément à la législation locale. Ne jetez pas le réfrigérateur avec les ordures ménagères. La mise au rebut appropriée de votre ancien produit permet de prévenir toute conséquence négative potentielle pour l'environnement et la santé humaine.
16 Questions?
Si vous avez besoin d'informations complémentaires ou si vous avez des questions concernant votre réfrigérateur, consultez notre site Web www.thetford-europe.com. Si vous avez encore d'autres questions, contactez notre Service clientèle dans votre pays ou sur votre lieu de vacances (voir les adresses au dos).
Pour obtenir une aide parfaitement appropriée et efficace, veuillez vous assurer que toutes les informations applicables sur le type de produit sont disponibles (voir page 179).
Dépannage
Certains problèmes vous sont indiqués par des témoins clignotants sur votre panneau de commande. Lisez tout d'abord les instructions ci-dessous. Si cela ne résout pas votre problème, contactez votre revendeur ou votre centre d'entretien Thetford.
Le réfrigérateur ne fonctionne pas sous une
tensión de 230 V
verifiez si le secteur est disponible • essayez de faire fonctionner le réfrigérateur avec une autre source d'alimentation.
Le réfrigérateur ne fonctionne pas sous une
tension de 12 V
vérifier si le fusible 12 V dans la boîte à fusibles de votre camping-car ou de votre voiture est toujours opérationnel • assurez-vous que le moteur est en marche • essayez de faire fonctionner le réfrigérateur avec une autre source d'alimentation.
Le réfrigérateur ne fonctionne pas avec le gaz
vérifiez que la bouteille de gaz n'est pas vide • vérifiez si le robinet de la bouteille de gaz et toutes les vannes d'arrêt sont ouvertes • éteignez le réfrigérateur puis remettez-le en marche • essayez de faire fonctionner le réfrigérateur avec une autre source d'alimentation.
FAO
Que dois-je faire lorsque le réfrigérateur ne se met pas en route ? Vérifiez que vous avez bien mis en marche le réfrigérateur en suivant toutes les instructions, que le véhicule se trouve sur un terrain plat ou qu'une source d'énergie est disponible pour faire démarrer le réfrigérateur. Si vous ne vous trouvez dans aucun de ces cas, veuillez contacter votre revendeur ou votre centre de service Thetford.
Que dois je faire si le réfrigérateur ne refroidit pas suffisamment ? Vérifiez si les grilles de ventilation ne sont pas couvertes ou bloquées de l'extérieur, si le réfrigérateur se trouve sur une surface de niveau, si le niveau le plus élevé de refroidissement du réfrigérateur est sélectionné, si la porte du réfrigérateur ferme toujours correctement ou s'il n'y a pas trop de glace sur le ailettes de refroidissement. Si vous ne vous trouvez dans aucun de ces cas, veuillez contacter votre revendeur ou votre centre de service Thetford.
Que dois-je faire lorsque tous les témoins clignotent sur le panneau de commande ? Veuillez contacter votre revendeur ou votre centre de service Thetford.
Je viens juste de remplacer les batteries, mais le symbole 'piles vidos' clignote toujours. Quel est le problème ? Vérifiez si vous n'avez bien utilisé que de nouvelles piles AA/LRB 1,5 V. Les batteries rechargeables ne fonctionnent pas avec ce système.
Il ne m'a pas été fourni de caches hiver avec mon réfrigérateur, est-ce normal ?
Les caches hiver sont des accessoires pour votre réfrigérateur, vous pouvez en effectuer l'achat auprès de votre revendeur.
Pièces de rechange
Des pièces de rechange originales Thetford sont disponibles auprès de votre revendeur ou d'un centre de service agréé Thetford.
17 Garantie
Thetford BV offre aux utilisateurs de ses produits une garantie de trois ans. En cas de dysfonctionnement pendant la période de garantie, Thetford procédera à la réparation ou au remplacement de l'appareil. Dans ce cas, les coûts de remplacement, la main d'oeuvre pour le remplacement des composants défectueux et/ou les coûts des pièces elles-mêmes seront pris en charge par Thetford.
-
Pour effectuer une réclamation sous cette garantie, l'utilisateur doit apporter le produit à son revendeur ou dans un centre de service Thetford (www.thetford-europe.com). La réclamation sera évaluée par leurs soins.
-
Les composants remplacés lors de la réparation sous garantie deviennent la propriété de Thetford.
-
Cette garantie ne porte pas préjudice aux protections légales actuelles dont bénéficient les consommateurs.
-
Cette garantie n'est pas valable dans le cas où les produits sont destinés à, ou utilisés à des fins commerciales.
-
Les réclamations de garantie concernant l'une des catégories suivantes ne seront pas acceptées : • le produit a été mal utilisé, ou les instructions du manuel n'ont pas été suivies ; • le produit n'a pas été installé conformément aux instructions ;
- des modifications ont été apportées au produit; - le produit a été réparé par un technicien non agréé par Thetford; - le code de produit ou numéro de série a été modifié; - le produit a été endommagé dans des circonstances extérieures à l'utilisation normale du produit.
- La garantie est valable uniquement pour les réfrigérateurs Thetford intégrés dans les véhicules de loisirs.
Thetford ne peut être tenu responsable de toute perte et/ou dommages causés directement ou indirectement par l'utilisation du réfrigérateur.
Tet fonte ne peut être très responsable des circuits d'impression et se réserve le droit d'apporter toute modification aux spécifications du produit sans préavis.

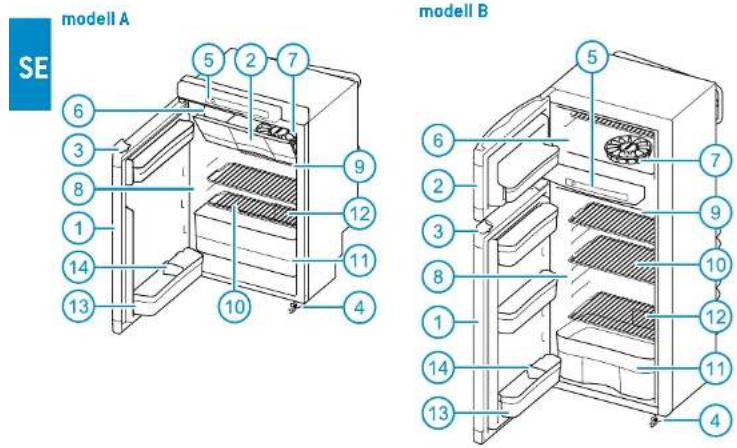

SE • ANVÄNDNINGSINSTRUKTIONER
[indien van toepassing]

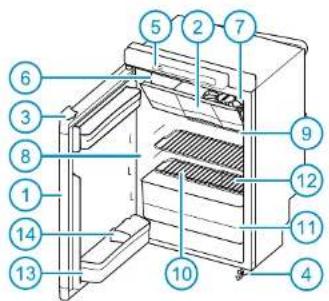

Séries N3000-A avec écran tactile
modèle A modèle B

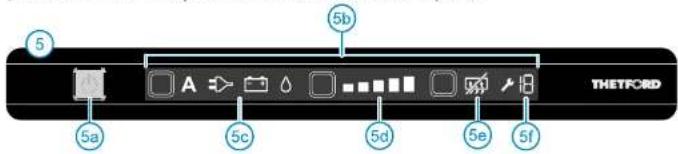

Panneau de commande avec écran tactile
(Séries N3000-E avec panneau de commande-LED → p. 11)
1 Porte du réfrigérateur • 2 Porte du conservateur • 3 Verrouillage de la porte • 4 Verrouillage de sécurité (selon le modèle) • 5 Panneau de commande avec écran tactile LCD • Sa Interrupteur Marcho/Arrêt • 5b Écran tactile • 5c Symboles des sources • 5d Indicateurs de niveau de réfroidissement • 5e Symbole 'anti-condensation' (modèle B uniquement) • 5f Code erreur • 6 Compartiment conservateur • 7 Bac à glaçons • 8 Compartiment réfrigérateur • 9 Ailettes de réfroidissement • 10 Étagères de rangement • 11 Bac à légumes • 12 Plaque signalétique • 13 Bacs de porte • 14 Range bouteilles
1 Introduction
Ce réfrigérateur Thetford a été développé spécialement pour les caravanes et camping cars. Il satisfait à des standards élevés, est d'une utilisation intuitive et vous apporte tout le confort pendant les vacances et voyages de courtes durées.
Nous vous recommandons de lire complètement le présent manuel avant de faire fonctionner et d'utiliser ce réfrigérateur. Conservez ce manuel dans un lieu sûr pour références ultérieures.
Pour la version la plus récente du manuel, rendez-vous sur www.thetford-europe.com
Symboles utilisés
Astuces
Attention (risque possible de blessure ou de dommage au produit)
2 Utilisation en toute sécurité
Pour une utilisation correcte et sûre de ce réfrigérateur, il est impératif de prendre un certain nombre de précautions et de suivre des recommandations d'ordre général. Si ces instructions n'ont pas été respectées, toutes les réclamations relatives à la garantie seront rejetées.
Due faire si vous sentez une odeur de gaz :
Fermez directement le robinet de la bouteille de gaz, éteignez toute flamme nue, ne mettez sous tension ni éclairage, ni aucun équipement électrique, ouvrez les fenêtres et quittez la pièce. Puis contactez le Service Client de votre pays ou de votre lieu de vacances.
Que faire si une odeur âcre se dégage du système de réfroidissement : Mettez le réfrigérateur hors tension, éteignez toute flamme nue, assurez une ventilation suffisante à travers les grilles de ventilation, les fenêtres et les portes. Puis contactez le Service Client de votre pays ou de votre lieu de vacances.
Cet appareil peut être utilisé par des enfants dès B ans et par des personnes souffrant de capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances nécessaires, uniquement si ceux-ci sont supervisés ou si des instructions
préalables concernant l'emploi sûr de l'appareil leur ont été données et qu'ils comprennent les risques encourus.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
Entretien
- Assurez-vous que l'installation, les branchements électriques, la maintenance et une inspection périodique du système de gaz sont effectués par un technicien qualifié, conformément aux instructions de Thetford [www.thetford-europe.com] et en conformité avec la réglementation locale relative à la sécurité ; - N'ouvrez ou n'endommagez jamais le système de refroidissement situé à l'arrière de votre réfrigérateur. Le système de refroidissement est pressurisé et contient des substances toxiques ; - Ne tentez jamais de réparer par vous-même des composants du système de gaz, le gaz de combustion ou des composants électriques. Toute réparation doit être effectuée par un professionnel qualifié. Veuillez prendre contact avec le Service Client pour un support plus approfondi et pour les adresses ; - Mettez votre réfrigérateur hors tension, avant d'entreprendre toute forme d'entretien ou de nettoyage ; - N'exposez jamais le réfrigérateur à la pluie.
Utilisation du gaz
- Le réfrigérateur ne fonctionne qu'au gaz liquide [propane, butane ou un mélange des deux). Il ne fonctionne pas au gaz naturel ni au gaz de houille; - N'utilisez que le type de gaz mentionné sur la plaque signalétique, située à l'intérieur du réfrigérateur; - En cas d'utilisation de gaz de pétrole liquéfié [GPL], il est recommandé d'utiliser un filtre supplémentaire; - Assurez vous que le type et la position de la bouteille de gaz respectent la réglementation la plus récente; - Changez la bouteille de gaz à l'air libre et à l'écart de toute source d'allumage; - N'obstruez jamais les aérations du lieu de stockage de la bouteille de gaz; - Gardez tout matériau inflammable à l'écart du réfrigérateur; - N'utilisez pas de gaz pour alimenter votre réfrigérateur en énergie dans l'environnement immédiat d'une station essence.
©
Si le réfrigérateur doit fonctionner sur une période plus longue à température interne du véhicule inférieure à 10°C, une régulation constante de la température dans le compartiment de conservation ne peut être garantie. La température peut augmenter et les aliments peuvent se décongeler dans le compartiment de conservation.
Remplissez d'eau les 2/3 du bac à glaçons et placez dans le compartiment de conservation. Assurez-vous de n'utiliser que de l'eau potable.
Ne consommez jamais de glaçons ou de glaces à l'eau directement à la sortie du compartiment de conservation. Cela pourrait entraîner des brûlures.
Pour accélérer le processus, fabriquez vos glaçons la nuit, lorsque la capacité du réfrigérateur est maximale. Placez le bac à glaçons dans un conservateur vide au fond en bas.
9 Pendant la conduite
Assurez-vous que tous les produits de votre réfrigérateur ne peuvent pas bouger pendant la conduite. Sécurisez les bouteilles dans la porte à l'aide du porte-bouteilles et fixez tout aliment sur les
étagères de rangement.
En Europe, il est seulement autorisé d'utiliser votre réfrigérateur sur gaz lors de la conduite, si un système à gaz avec sécurité est installé et si la législation est respectée.
En raison des variations climatiques qui peuvent se produire pendant la conduite, de bonnes performances ne peuvent être garanties lorsque l'alimentation au gaz est active. Par conséquent, Thetford ne vous conseille pas d'utiliser votre réfrigérateur au gaz pendant la conduite.
Verrouillage de la porte
Lorsque vous fermez et appuyez la porte du réfrigérateur, la porte se verrouille automatiquement. Lors de la conduite, ce verrouillage de porte sécurise également la porte.
Certains modèles disposent aussi d'un verrouillage de sécurité supplémentaire situé en bas du réfrigérateur. Pour vous assurer que la porte ne s'ouvrira pas lors de la conduite, poussez le verrou
de sécurité noir sur la broche de la porte.
Ne laissez pas les enfants jouer ou se cacher dans le réfrigérateur. Les enfants peuvent y être enfermés et peuvent s'asphyxier.
10 Utilisation hivernale
Lorsque vous allez utiliser le réfrigérateur à une température ambiante extérieure inférieure à 10°C, installez des caches hiver, comme illustré.
Ces caches hiver protègeront votre réfrigérateur contre le froid et assureront la continuité du fonctionnement optimal du réfrigérateur.
Assurez-vous de retirer la les caches hiver lorsque la température dépasse les 10°C.
11 Nettoyage
Il est important de nettoyer régulièrement le réfrigérateur pour assurer un fonctionnement optimal. Nettoyez l'intérieur avec un tissu doux et un produit nettoyant ménager doux. Utilisez un tissu doux et mouillé pour l'extérieur du réfrigérateur. Assurez-vous que les grilles de ventilation à l'extérieur du véhicule restent étanches à la poussière.
Ne nettoyez jamais votre réfrigérateur au savon ou avec un agent agressif, caustique ou à base de soude.
Les parties amovibles du réfrigérateur ne sont pas conçues pour être lavées au lave-vaisselle.
L'introduction d'eau à travers les grilles de ventilation peut endommager votre réfrigérateur. Installez par conséquent des caches hiver avant de laver votre véhicule.
12 Arrêt du réfrigérateur
Avant de procéder au dégivrage du réfrigérateur ou avant de ranger votre véhicule, mettez le réfrigérateur hors tension
Poussez la touche marche/arrêt, comme illustré, et maintenez-la enfoncée pendant 2 secondes pour éteindre le réfrigérateur. Tous les témoins s'éteignent.
13 Dégivrage
La présence d'une couche de glace sur les ailettes diminue les capacités de réfroidissement et la durée de vie du réfrigérateur. Par conséquent, votre réfrigérateur dispose d'un système de dégivrage automatique, qui prévient la formation de glace.
Maugré la présence de ce système, il est aussi possible de dégivrer manuellement le réfrigérateur à l'occasion. Retirez toute la nourriture, enveloppez la en serrant dans du papier journal et disposez la dans un endroit froid ou mette des serviettes de toilettes sèches dans le réfrigérateur afin d'absorber l'eau restante. Lorsque le réfrigérateur est dégivré, séchez minutieusement l'intérieur.
N'accélérez pas le processus de dégivrage en retirant de force la couche de glace ou à l'aide d'objets affûtés ou en utilisant un sèche-cheveux.
14 Stockage
Si vous envisagez de ne pas utiliser votre réfrigérateur sur une période prolongée, il est important de le vider soigneusement, de le dégivrer et de nettoyer le réfrigérateur complètement. Puis installez les caches hiver dans les grilles de ventilation, pour protéger votre réfrigérateur pendant le stockage.
Pour empêcher la formation d'odeurs et de moisissures dans le réfrigérateur, laissez toutes les portes ouvertes pendant le stockage.
Faites pivoter le crochet du verrouillage de la porte de 45 degrés et verrouillez-le en utilisant la gâche, comme illustré.
Assurez-vous que les robinets de la bouteille de gaz sont bien fermés pendant le stockage.
L'introduction d'eau à travers les grilles de ventilation peut endommager votre réfrigérateur. Installez par conséquent des couvertures hivernales avant de laver votre véhicule.
15 Mise au rebut
Votre réfrigérateur a été conçu et fabriqué avec des matériaux de haute qualité et des composants pouvant être recyclés et réutilisés. Le système de refroidissement contient de l'ammoniac comme réfrigérant et du cyclopentane non agressif pour la couche d'ozone comme agent gonfiant dans la mousse. Les réfrigérateurs ne contiennent pas de gaz réfrigérants CFC / HCFC ni HFC.
Lorsque votre réfrigérateur a atteint la fin de sa durée de vie, mettez le produit au rebut conformément à la législation locale. Ne jetez pas le réfrigérateur avec les ordures ménagères. La mise au rebut appropriée de votre ancien produit permet de prévenir toute conséquence négative potentielle pour l'environnement et la santé humaine.
16 Questions?
Si vous avez besoin d'informations complémentaires ou si vous avez des questions concernant votre réfrigérateur, consultez notre site Web www.thetford-europe.com. Si vous avez encore d'autres questions, contactez notre Service clientèle dans votre pays ou sur votre lieu de vacances (voir les adresses au dos).
Pour obtenir une aide parfaitement appropriée et efficace, veuillez vous assurer que toutes les informations applicables sur le type de produit sont disponibles (voir page 179).
Dépannage
En cas de problème, un code erreur peut s'allumer sur le panneau de commande. Lorsque les codes erreur 1, 2, 4, 5, 8, 9, 12 ou 13 s'allument, contactez directement votre revendeur ou un centre de service Thetford.
Pour des codes d'erreur ci-dessous, lisez d'abord les instructions correspondantes. Si cela ne résout pas votre problème, contactez votre revendeur ou votre centre d'entretien Thetford.
3 Le réfrigérateur ne fonctionne pas avec le gaz : vérifiez que la bouteille de gaz n'est pas vide • vérifiez si le robinet de la bouteille de gaz et toutes les vannes d'arrêt sont ouvertes • arrêtez le réfrigérateur puis remettez-le en marche • essayez de faire fonctionner le réfrigérateur avec une autre source d'alimentation.
6 Le réfrigérateur ne fonctionne pas sous une tension de 12 V : assurez-vous que le moteur est en marche • essagez de faire fonctionner le réfrigérateur avec une autre source d'alimentation.
7 Le réfrigérateur ne fonctionne pas sous une tension de 12 V : assurez-vous que le moteur est en marche • essagez de faire fonctionner le réfrigérateur avec une autre source d'alimentation.
Le réfrigérateur ne fonctionne pas sous une tension de 230 V : vérifiez que le secteur est disponible • essayez de faire fonctionner le réfrigérateur avec une autre source d'alimentation.
Le réfrigérateur ne fonctionne en mode AUTD : vérifiez si les sources sont connectées • essagez de faire fonctionner le réfrigérateur avec une autre source d'alimentation.
8 Tous les symboles sur le panneau de commande s'allument : patientez quelques secondes jusqu'à ce que le réfrigérateur démarre normalement.
FAQ
Que dois-je faire lorsque le réfrigérateur ne se met pas en route ? Vérifiez que vous avez bien mis en marché le réfrigérateur en suivant toutes les instructions, que le véhicule se trouve sur un terrain plat ou qu'une source d'énergie est disponible pour faire démarrer le réfrigérateur. Si vous ne vous trouvez dans aucun de ces cas, veuillez contacter votre revendeur ou votre centre de service Thetford.
Que dois-je faire si le réfrigérateur ne réfroidit pas suffisamment ? Vérifiez si les grilles de ventilation ne sont pas couvertes ou bloquées de l'extérieur, si le réfrigérateur se trouve sur une surface de niveau, si le niveau le plus élevé de refroidissement du réfrigérateur est sélectionné, si la porte du réfrigérateur ferme toujours correctement ou s'il n'y a pas trop de glace sur le alettes de refroidissement. Si vous ne vous trouvez dans aucun de ces cas, veuillez contacter votre revendeur ou votre centre de service Thetford.
Que dois-je faire lorsque tous les témoins clignotent sur le panneau de commande ? Veuillez contacter votre revendeur ou votre centre de service Thetford.
Il ne m'a pas été fourni de caches hiver avec mon réfrigérateur, est-ce normal ? Les caches hiver sont des accessoires pour votre réfrigérateur, vous pouvez en effectuer l'achat auprès de votre revendeur.
Pièces de rechange
Des pièces de rechange originales Thetford sont disponibles auprès de votre revendeur ou d'un centre de service agréé Thetford.
17 Garantie
Thetford BV offre aux utilisateurs de ses produits une garantie de trois ans. En cas de dysfonctionnement pendant la période de garantie, Thetford procédera à la réparation ou au remplacement de l'appareil. Dans ce cas, les coûts de remplacement, la main d'oeuvre pour le remplacement des composants défectueux et/ou les coûts des pièces elles-mêmes seront pris en charge par Thetford.
-
Pour effectuer une réclamation sous cette garantie, l'utilisateur doit apporter le produit à son revendeur ou dans un centre de service Thetford [www.thetford-europe.com]. La réclamation sera évaluée par leurs soins.
-
Les composants remplacés lors de la réparation sous garantie deviennent la propriété de Thetford.
-
Cette garantie ne porte pas préjudice aux protections légales actuelles dont bénéficient les consommateurs.
-
Cette garantie n'est pas valable dans le cas où les produits sont destinés à, ou utilisés à des fins commerciales.
-
Les réclamations de garantie concernant l'une des catégories suivantes ne seront pas acceptées : • le produit a été mal utilisé, ou les instructions du manuel n'ont pas été suivies ; • le produit n'a pas été installé conformément aux instructions ; • des modifications ont été apportées au produit ; • le produit a été réparé par un technicien non agréé par Thetford ; • le code de produit eu numéro de série a été modifié ; • le produit a été endommagé dans des circonstances extérieures à l'utilisation normale du produit.
-
La garantie est valable uniquement pour les réfrigérateurs Thetford intégrés dans les véhicules de loisirs.
Thetford ne peut être tenu responsable de toute perte et/ou dommages causés directement ou indirectement par l'utilisation du réfrigérateur.
Tetiford ne peut être tenu responsable des encres d'impression et se réserve le droit d'apporter toute modification aux spécifications du produit sont préavis.
SE • ANVÄNDNINGSINSTRUKTIONER
N3000-A-serien med pekskärm
modell B
Bâtiment Le Californie
11, Rue Rosa Luxembourg
CS 40204 Eragny sur Oise
95614 Cergy PONTOISE
Cedex
France
T+33(0)1 30 37 58 23
F+33(0)1 30 37 97 67
E infof@thetford.eu
ITALY
Thetford Italy
c/o Tecma s.r.l.
Via Flaminia
