MANUALE UTENTE N3100 THETFORD

8 Uso del compartimento frio

Serie N3000-E con pannello di controllo LED

modello A modello B

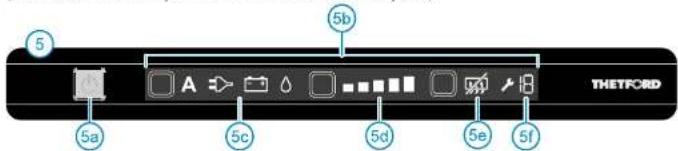

Pannello di controllo LED

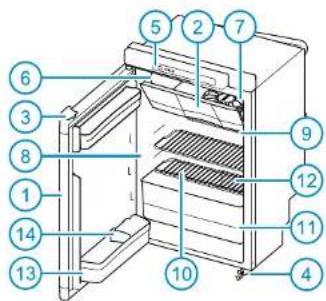

Componenti principali

1 Porta del frigorifero • 2 Porta del freezer • 3 Serratura • 4 Blocco di sicurezza (a seconda del modello)
- 5 Pannello di controllo LED • 5a Interruttore on/off • 5b Pulsante di conferma • 5c Tasti freccia
- 5d Simboli delle fonti • 5e Indicatori livello di raffreddamento • 5f Spia 'anticondensa' (solo per il modello B)
- 5g Spia 'batteria scarica' (opzionale) - 6 Congelatore - 7 Vassoio per cubetti di ghiaccio - 8 Frigorifero
• 9 Alette di raffreddamento • 10 Ripiani • 11 Vaschetta per verdure • 12 Etichetta di identificazione
• 13 Vaschette • 14 Ferma bottiglie

1 Premessa

Questo frigorifero Thetford è sviluppato in particolar modo per roulotte e camper. Soddisfa standard di alta qualità, è facile da usare e offre tutte le comodità durante le vacanze o brevi viaggi.

Prima di azionare ed usare questo frigorifero, consigliamo di leggere per intero il manuale. Conservarlo in un luogo sicuro per future consultazioni.

Per aggiornamenti del manuale, visitare il sito www.thetford-europe.com

Simboli usatl

Consigli

Avvertenza (possibili rischi di lesione o danni al prodotto)

2 Utilizzare in modo sicuro

Per un uso corretto e sicuro di questo frigorifero, è necessario seguire diverse precauzioni e indicazioni generali. Se le istruzioni non vengono osservate, non saranno accettati reclami.

Cosa fare se si avverte odore di gas: Chiudere immediatamente la valvola della bombola del gas, estinguere le fiamme libere, non accendere dispositivi elettrici o di illuminazione, aprire le finestre e uscire dalla stanza. Quindi contattare il servizio clienti del vostro paese o luogo di villeggiatura.
Cosa fare se si avverte un odore acre dal sistema di raffreddamento: Spegnere il frigorifero, estinguere le flamme libere, assicurare una adeguata ventilazione tramite prese d'aria, finestre e porte. Quindi contattare il servizio clienti del vostro paese o lungo di villeggiatura.
Duesto apparecchio può essere usato da bambini di almeno 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o con scarsa esperienza e conoscenza, nel caso in cui siano sorvegliati o istruiti per l'uso dell'apparecchio in modo sicuro, comprendendone i rischi inerenti.
I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

Manutenzione

- Assicurarsi che l'installazione, i collegamenti elettrici, la manutenzione e il controllo periodico dell'impianto gas vengano effettuati da personale tecnico qualificato, seguendo le istruzioni della Thetford [www.thetford-europe.com] e le leggi locali sulla sicurezza;

• Non aprire mai o danneggiare l'impianto di raffreddamento posto sul retro del frigorifero. L'impianto di raffreddamento è pressurizzato e contiene sostanze nocive per la salute umana;
• Non tentare mai di riparare componenti dell'impianto gas, il tubo di scarico o componenti elettrici. Le riparazioni devono essere effettuate esclusivamente da personale qualificato. Si prega di contattare il servizio clienti per ulteriore supporto e indirizzi;
• Prima di eseguire qualsiasi tipo di manutenzione o di pulizia sul vostro frigorifero, è necessario spegnerlo.
• Non esporre mai il frigorifero alla pioggia.

Uso del gas

• Il frigorifero funziona solo con gas liquido (propano, butano o una miscela dei due gas). Non funziona con gas naturale o gas illuminante;
• Usare esclusivamente gas indicati sull'etichetta di identificazione all'interno del frigorifero;
• Consigliamo di aggiungere un ulteriore filtro quando si usa pas di petrolio liquefatto (LPG);
• Assicurarsi che il tipo e la posizione della bombola del gas siano conformi alle più recenti normative tecniche;
• Sostituire la bombola del gas all'aperto e lontano da possibili fonti di innesco (di calore elettricità);
• Non ostruire mai le aperture per la ventilazione del luogo in cui è conservata la bombola;
• Tenere i materiali inflammabili lontano dal frigorifero;
• Non usare gas per alimentare il frigorifero in prossimità di stazioni di servizio.

Cibo

• Rispettare le date di scadenza riportate sulla confezione;
• Lo sbrinamento, la pulizia o la manutenzione del frigorifero possono ridurre il periodo di conservazione del cibo.

3 Accendere il frigorifero

Per accendere il frigorifero, tenere premuto l'interruttore on/off per 1 secondo, come illustrato. Si accende una luce verde

sull'interruttore on/off.

Dopo 10 secondi le impostazioni vengono resettate. La luce verde indica che il frigorifero è in funzione.

Per controllare le impostazioni premere l'interruttore on/off. Si illuminano le ultime impostazioni selezionate.

Per garantire un funzionamento ottimale, mettere a livello il veicolo prima di azionare il frigorifero.

Per avere prestazioni ottimali, accendere il frigorifero 8 ore prima di introdurvi il cibo.

Raccomandiamo di pulire l'interno del frigorifero con molta cura, prima di usarlo.

4 Selezionare una fonte

Dopo aver acceso il frigorifero, tenere premuto il pulsante di conferma per 2 secondi. Le spie per le fonti si illuminano iniziando a lampeggiare.

Scegliere la sorgente desiderata premendo i tasti freccia.

Confermare la scelta con il pulsante di conferma.

Fonti

230V

Il frigorifero funziona a corrente elettrica.

12V

Il frigorifero è alimentato dalla batteria del vostro veicolo.

Gas

Il frigorifero è alimentato a gas da una bombola.

Utilizzare sempre il collegamento del gas o della tensione di rete per l'avvio e il raffreddamento. La tensione di 12 V è presente solo quando il motore del veicolo è acceso.

Le prestazioni del frigorifero, applicando una tensione di 12 V, dipendono dalla sezione e dalla lunghezza dei cavi e dall'impianto complessivo del veicolo.

Quando viene selezionato il gas, la flamma si deve accendere entro 30 secondi. Se il sistema non funziona, riavviare il frigorifero e selezionare nuovamente la fonte del gas.

Ad altitudini superiori ai circa 1000 m sul livello del mare, possono verificarsi problemi di natura fisica quando il gas viene acceso. Ciò non significa che il frigorifero non funziona correttamente.

Modello autonomo (se applicabile)

Il frigorifero è in funzione quando il pannello di controllo è alimentato.

Un modello autonomo (installato dal rivenditore) è operativo utilizzando batterie AA in caso di mancata alimentazione o batteria.

Quindi aprire il coperchio piccolo sotto il pannello di controllo, come illustrato. Inserire 6 batterie 1,5 VAA/LRG nuove, seguendo l'illustrazione in copertina.

5 Selezionare livello di raffreddamento

Dopo aver acceso il frigorifero, tenere premuto il pulsante di conferma per 2 secondi.

Le spie per le fonti si illuminano iniziando a lampeggiare. Premere nuovamente il pulsante di conferma.

Gli indicatori del livello di raffreddamento iniziano a lampeggiare. Utilizzare il pulsante freccia per selezionare il livello di raffreddamento desiderato. Confermare la scelta con il pulsante di conferma.

Livello di

ramed

da r min

Livello di

traffred

damiento massimo

Il frigorifero soddisfa i requisiti della classe climatica SN in base a EN ISO 15502:2005, in un ambiente con temperatura da 10°C a 32°C.

Con una temperatura ambiente tra 15°C e 25°C, si consiglia di impostare il frigorifero a un livello di raffreddamento 3. Una temperatura ambiente più alta ha bisogno di un livello di raffreddamento superiore, mentre una temperatura ambiente più bassa ha bisogno di un livello inferiore.

Per migliorare le prestazioni di raffreddamento del vostro frigorifero a temperature elevate, Thetford consiglia di installare il Ventilator Kit. Aiuta a far defluire l'aria calda in modo rapido verso le prese d'aria. Il Ventilator Kit è idoneo per tutti i frigoriferi Thetford.

6 Controllo degli accessori

Batterie scariche

presente con modelli autonomi installati dal rivenditore.

Quando il frigorifero è dotato di opzione autonoma, funzionerà a batterie 1,5 V AA/L RB per circa 7 giorni in combinazione con una erogozione di gas. Quando la spia 'batterie scariche' lampeggia, è necessario sostituire le batterie entro 24 ore. Rimuovere le batterie dal coperchio piccolo sotto il pannello di controllo e sostituirle con 6 batterie nuove. Se non si intende utilizzare questa funzione per più di due settimane, rimuovere tutte le batterie.

Utilizzare solamente batterie 1,5 V AA/LR6 nuove. Non utilizzare batterie ricaricabili per questa funzione del frigorifero.

Se non si dispone di batterie a sufficienza o se volete utilizzare il vostro frigorifero per un periodo molto breve è anche possibile utilizzare solo 3 batterie in fila. Il vostro frigorifero funzionerà per circa una settimana.

Anticondensa

presente sul frigorifero modello B

Per evitare la condensa sul pannello di controllo, la funzione anticondensa si accende automaticamente. Disattivare questa funzione solamente quando c'è poca alimentazione.

Premere insieme entrambi i tasti freccia e tenerli premuti per 2 secondi, come illustrato. La spia 'anticondensa off' si

illumina sul pannello di controllo. Per accendere nuovamente la funzione, premere ancora una volta entrambi i tasti freccia per 2 secondi.

Quando il frigorifero funziona con batterie AA, l'anticondensa si spegne automaticamente.

7 Uso del frigorifero

È possibile organizzare il frigorifero a vostro piacimento spostando in altezza i ripiani e le vaschette.

Assicurarsi tuttavia che la porta possa essere chiusa dopo la riorganizzazione dei ripiani e dei contenitori.

Spostare i ripiani

Ruotare verso l'alto la fascetta di plastica sul lato destro del ripiano, come illustrato. Sollevare un pò il lato destro e spostare il ripiano nella posizione desiderata. Dapprima posizionare il lato sinistro

del ripiano sulla parete del frigorifero, poi il lato destro nella scanalatura corrispondente. Ruotare la fascetta di plastica verso il basso. Il vostro ripiano è fissato di nuovo.

Spostare le vaschette

Tirare un contenitore fuori dal blocco con entrambe le mani, come illustrato. Posizionarlo nella posizione desiderata e inserirlo nuovamente nel blocco. La vaschetta è fissata di nuovo.

Disporre il cibo

Dopo un minimo di 8 ore di raffreddamento, il cibo può essere messo in frigorifero. Per mantenere una performance ottimale del frigorifero, non coprire completamente le alette di raffreddamento con il cibo. Assicurarsi che l'aria possa circolare intorno alle alette.

Per evitare che si formi del ghiaccio nel frigorifero, coprire sempre i prodotti liquidi, lasciare raffreddare i prodotti caldi prima di metterli nel frigorifero e non aprire la porta più del necessario.

Per ridurre il tempo di raffreddamento, mettere nel frigorifero solamente cibi raffreddati precedentemente.

Per evitare che il cibo si secchi o che il vostro frigorifero si impregni di odori, conservare separatamente il cibo in scatole chiuse.

8 Uso del freezer

È possibile utilizzare il freezer per mantenere congelati gli alimenti o per creare cubetti di ghiaccio grazie alla vaschetta per ghiaccio Thetford, in dotazione.

Non conservare mai liquidi gassati nel freezer.

Se il frigorifero deve funzionare per un lungo periodo ad una temperatura interna del veicolo al di sotto dei 10°C, una temperatura costante all'interno del freezer non può essere garantita. La temperatura può aumentare e il cibo può scongelarsi.

Fare cubetti di ghiaccio

Riempire il vassoio per cubetti di ghiaccio con 2/3 d'acqua e metterlo nel freezer. Assicurarsi di utilizzare solamente acqua potabile.

Non mangiare cubetti di ghiaccio o ghiaccioli direttamente dal freezer. Ciò può causare ustioni.

Per accelerare il processo, fare cubetti di ghiaccio di notte, quando il frigorifero è più efficiente. Mettere il vassoio per cubetti di ghiaccio in un freezer vuoto sul fondo e sul retro.

9 Durante la guida

Assicurarsi che tutti i prodotti nel vostro frigorifero non siano liberi di muoversi durante la guida. Fissare le bottiglie nella porta con il ferma bottiglie e bloccare tutti i prodotti alimentari sui ripiani.

In Europa è consentito far funzionare a gas il vostro frigorifero solamente durante la guida, qualora sia installato un impianto a gas con dispositivo di sicurezza e sia rispettata la normativa nazionale.
A causa del variare delle condizioni esterne durante la guida, non possono essere garantite efficienti prestazioni del gas. Pertanto Thetford non consiglia l'utilizzo a gas del vostro frigorifero durante la guida.

Serratura

Quando si chiude e si preme la porta del frigorifero, la porta si blocca automaticamente. Mentre si guida questa serratura assicura il bloccaggio della porta.

Alcuni modelli sono dotati di una serratura di sicurezza in più sul fondo del frigorifero. Per essere sicuri che la porta non si apra durante la guida, spingere il blocco nero di sicurezza sul perno sulla porta.

Non lasciare che i bambini giochi o si nascondano nel frigorifero. I bambini possono rimanere intrappolati e soffocare.

10 Uso invernale

Quando si ha l'intenzione di usare il frigorifero con una temperatura esterna sotto i 10°C, disporre un adeguato rivestimento invernale, come illustrato.

Questo rivestimento proteggerà il vostro frigorifero contro l'aria troppo fredda, assicurando comunque un funzionamento in modo ottimale.

Assicurarsi di rimuovere nuovamente il rivestimento invernale una volta che la temperatura estema è superiore ai 10°C.

11 Pulitura

E' importante pulire regolarmente il frigorifero per prestazioni ottimali. Pulire l'interno con un panno morbido e un detergente delicato. Utilizzare un panno morbido umido per l'esterno del frigorifero.

Assicurarsi che le prese d'aria sulla parte estema del veicolo siano sempre sgombre dalla polvere.

Mai pulire il frigorifero con sapone o con agenti chimici aggressivi o caustici.
Le parti non fisse del frigorifero non sono adatte per la lavastoviglie.
L'acqua attraverso le prese d'aria potrebbe danneggiare il vostro frigorifero. Quindi disporre rivestimenti idonei prima di lavare il vostro veicolo.

12 Spegnere il frigorifero

Prima di sbrinare il frigorifero o lasciare il veicolo, spegnere il frigorifero. Premere l'interruttore on/off, come

illustrato, e tenerlo premuto per 2 secondi per spegnere il frigorifero. Tutte le luci si spegneranno.

13 Sbrinamento

Uno strato di ghiaccio sulle alette di raffreddamento ridurrà la capacità di raffreddamento e la durata del vostro frigorifero. Pertanto il frigorifero è dotato di un sistema di sbrinamento automatico, che impedisce la formazione di ghiaccio.

Nonostante questo sistema, in alcune occasioni è anche possibile scongelare manualmente il vostro frigorifero. Togliere tutti gli alimenti, avvolgerli strettamente in dei giornali e metterli in un luogo freddo o in una borsa termica. Quindi aprire le porte. Mettere degli asciugamani asciutti in frigorifero per raccogliere l'acqua residua. Quando il frigorifero è scongelato, asciugare accuratamente l'interno.
Non accelerare il processo di sbrinamento eliminando lo strato di ghiaccio con forza, con oggetti taglienti o utilizzando un asciugacapelli.

14 Conservazione

Se non si prevede di utilizzare il frigorifero per un lungo periodo, è importante svuotarlo, sbrinarlo e pulirlo accuratamente. Quindi disporre il rivestimento invernale per le prese d'aria, per proteggere il vostro frigorifero durante il periodo in cui non viene usato.

Per evitare cattivi odori e muffa nel frigorifero, tenere le porte aperte durante il periodo in cui non viene usato.

Ruotare il gancio di chiusura a 45 gradi e bloccarlo utilizzando la contropiastra, come illustrato.

Assicurarsi che i rubinetti della bombola del gas siano chiusi durante il periodo in cui non viene usato.
L'acqua attraverso le prese d'aria potrebbe danneggiare il vostro frigorifero. Quindi disporre rivestimenti idonei prima di lavare il vostro veicolo.

15 Smaltimento

Il frigorifero è stato progettato e realizzato con materiali di alta qualità e componenti che possono essere ricicliati e riutilizzati. Il sistema di raffreddamento contiene ammoniaca come il refrigerante e il ciclopentano di ozono come agente espandente nella schiuma. I frigoriferi sono privi di CFC/HCFC e HFC.
Al termine del ciclo di vita del vostro frigorifero, smaltire il prodotto secondo la normativa nazionale. Non smaltire il frigorifero con normali rifiuti domestici. Il corretto smaltimento del prodotto aiuta a prevenire potenziali conseguenze negative per l'ambiente e la salute umana.

16 Domande?

Per ulteriori informazioni o eventuali domande sul vostro frigorifero, si prega di visitare il nostro sito www.thetford-europe.com. Se si hanno ancora dubbi, contattare il servizio clienti del proprio paese o luogo di villeggiatura (vedere indirizzi sul retro).

Per usufruire di un supporto rapido ed efficiente, assicurarsi di avere a disposizione tutte le informazioni rilevanti sul prodotto (vedere pagina 179).

Risoluzione del problemi

Alcuni problemi sono indicati tramite luci lampeggianti sul pannello di controllo.

Prima leggere le istruzioni riportate di seguito. Se questo non risolverà il problema, contattare il rivenditore o un Centro di assistenza Thetford.

1

Il friporifero non funziona

con una tensione di 230 V

controllare se la rete elettrica è adeguata

• tentare di far funzionare il frieprifero

collegandolo ad un'altra fonte di alimentazione

图 1

Il frigorifero non funziona

con una tensione di 12 V

controllare se il fusibile da 12 V nell'apposita

scatola del vostro camper o auto è ancora

funzionante • accertarsi che il motore sia in

funzione • tentare di far funzionare il frigorifero

collegandolo ad un'altra fonte di alimentazione

1

Il frigorifero non funziona

a pas

verificare che la bombola del gas non sia vuota

• controllare se la valvola della bombola del gas e l

rubinetti sono aperti • spegnere il frigorifero e

riaccenderlo nuovamente • tentare di far funzionare

il frigorifero collegandolo ad un'altra fonte di

alimentazione.

Domande frequenti

Cosa posso fare quando il frigorifero non si avvia? Verificare se si è acceso il frigorifero in base alle istruzioni, se il veicolo è posto orizzontalmente o se c'è una fonte di energia disponibile con la quale avviare il frigorifero. Se non si verifica nessuno di questi casi, si prega di contattare il rivenditore o

un Centro di assistenza Thetford.

Il frigorifero non raffredda a sufficienza, cosa

posso fare? Controllare se le prese d'aria non sono coperte o bloccate dall'esterno, se il veicolo è posto orizzontalmente, se è stato selezionato il livello massimo di raffreddamento, se la porta del frigorifero si chiude correttamente o se c'è troppo ghiaccio sulle alette di raffreddamento. Se non si verifica nessuno di questi casi, si prega di contattare il rivenditore o un centro di assistenza

The

Tutte le spie sul pannello di controllo lampeggiano, cosa devo fare? Si prega di contattare il rivenditore o un Centro di assistenza Thetfor

Ho appena sostituito le batterie, ma la spia 'batterie scariche' è già lampeggiante, Cosa c'è di sbagliato? Verificare se sono state usate batterie da 1,5 V AA/LR6 nuove. Le batterie ricaricabili per questa funzione non funzionano.

Nessun rivestimento invernale è fornito con il mio frigorifero, è giusto? Il rivestimento invernale è un accessorio per il vostro frigorifero che è possibile acquistare presso il rivenditore.

Pezzi di ricambio

Pezzi di ricambio originali Thetford sono disponibili presso il rivenditore o un centro di assistenza autorizzato Thetford.

17 Garanzia

Thetford BV offre agli utenti finali una garanzia di tre anni sui propri prodotti. In caso di malfunzionamento nel periodo di garanzia, Thetford sostituirà o ripararà il prodotto a sua discrezione. In questo caso, i costi di sostituzione, di manodopera per la sostituzione di componenti difettosi e/o dei costi delle stesse parti saranno a carico di Thetford.

1. Per effettuare una richiesta di intervento in

garanzia, l'utente deve portare il prodotto al

rivenditore o presso un centro di assistenza

autorizzato Thetford [www.thetford-europe.com].

Li sarà valutata la sua richiesta di garanzia.

1. I componenti sostituiti durante la riparazione in

garanzia diventeranno proprietà di Thetford.

1. Questa garanzia non pregiudica attuali leggi a

tutela del consumatore.

1. Questa garanzia non è valida nel caso di prodotti

che sono o vengono utilizzati per scopi commerciali.

1. Richieste di garanzia che rientrano in una delle

sequenti categorie non saranno accettate:

- Il prodotto è stato utilizzato impropriamente o le

istruzioni riportate nel manuale non sono state

seguite; • il prodotto non è stato installato in

conformità con le istruzioni; • sono state apportate

modifiche al prodotto; • il prodotto è stato riparato

da un centro non autorizzato Thetford; • il codice

del prodotto o l'U di serie e stato modificato; ■ Il

prodotto e stato danneggiato da circostanze ai di

fuori del normale uso del prodotto stesso.

1. La garanzia è valida solo per frigoriferi Thetford

Thetford non è responsabile di eventuali perdite

e/o danni causati direttamente o indirettamente

dall'uso del frigorifer

Theford non è responsabile per errori di stampa e si riserva il diritto di

opportore modifiche alle caratteristiche dei prodotti senza preavvivo.

8 Uso del compartimento del frio

Pannello di controllo con touchscreen

(Serie N3000-E con pannello di controllo LED → p. 56)

5 5b 5a 5c 5d 5e 5f THETFORD

Componenti principali

1 Porta del frigorifero • 2 Porta del freezer • 3 Serratura • 4 Blocco di sicurezza (a seconda del modello) • 5 Pannello di controllo con touchscreen LCD • 5a Interruttore on/off • 5b Touchscreen • 5c Simboli delle fonti • 5d Indicatari livello di raffreddamento • 5e Spia 'anticondensa' (solo per il modello B) • 5f Codice error • 6 Congolatore 7 Vassolo per cubetti di ghiaccio • 8 Frigorifero • 9 Alette di raffreddamento • 10 Ripiani • 11 Vaschetta per verdure • 12 Etichetta di identificazione • 13 Vaschette • 14 Forma bottiglie

1 Premessa

Questo frigorifero Thetford è sviluppato in particolar modo per roulotte e camper. Soddisfa standard di alta qualità, è facile da usare e offre tutte le comodità durante le vacanze o brevi viaggi.

Prima di azionare ed usare questo frigorifero, consigliamo di leggere per intero il manuale. Conservarlo in un luogo sicuro per futuro referenze.

Per l'ultima versione del manuale, visitare il sito www.thetford-europe.com

Simboli usati

Consigli

Avvertenza (possibili rischi di lesione o danni al prodotto)

2 Utilizzare in modo sicuro

Per un uso corretto e sicuro di questo frigorifero, è necessario osservare alcune precauzioni e raccomandazioni generali. Se le istruzioni non vengono osservate, non saranno accettati reclami.

Cosa fare se si avverte odore di gas: Chiudere immediatamente la valvola della bombola del gas, estinguere le flamme libere, non accendere dispositivi elettrici o di illuminazione, aprire le finestre e uscire dalla stanza. Quindi contattare il servizio clienti del vostro paese o luogo di villeggiatura.

Cosa fare se si avverte un odore acre dal sistema di raffreddamento: Spegnere il frigorifero, estinguere le flamme libere, assicurare una adeguata ventilazione tramite prese d'aria, finestre e porte. Quindi contattare il servizio clienti del vostro paese o lungo di villeggiatura.

Duesto apparecchio può essere usato da bambini di almeno 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o con scarsa esperienza e conoscenza, nel caso in cui siano sorvegliati o istruiti per l'uso dell'apparecchio in modo sicuro, comprendendone i rischi inerenti.

I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini senza supervisione.

Manutenzione

- Assicurarsi che l'installazione, i collegamenti elettrici, la manutenzione e il controllo periodico dell'impianto gas vengano effettuati da personale tecnico qualificato, seguendo le istruzioni della Thetford [www.thetford-europe.com] e le leggi locali sulla sicurezza;

- Nun aprire mai o danneggiare l'impianto di raffreddamento posto sul retro del frigorifero. L'impianto di raffreddamento è pressurizzato e contiene sostanze nocive per la salute umana; - Nun tentare mai di riparare componenti dell'impianto gas, il tubo di scarico o componente elettrici. Le riparazioni devono essere effettuate esclusivamente da personale qualificato. Si prega di contattare il servizio clienti per ulteriori supporto e indirizzi;

- Prima di eseguire qualsiasi tipo di manutenzione o di pulizia sul vostro frigorifero, è necessario spegnerlo; - Non esporre mai il friporifero alla pioggia.

Uso del gas

• Il frigorifero funziona solo con gas liquido (propano, butano o una miscela dei due gas). Non funziona con gas naturale o gas illuminante:
• Usare esclusivamente gas indicati sull'etichetta all'interno del frigorifero;
• Consigliamo di aggiungere un ulteriore filtro quando si usa gas di petrolio liquefatto [LPG];
• Assicurarsi che il tipo e la posizione della bombola del gas siano conformi alle più recenti normative tecniche:
• Sostituire la bombola del gas all'aperto e lontano da possibili fonti di innesco;
• Non ostruire mai le aperture per la ventilazione del luogo in cui è conservata la bombola;
• Tenere i materiali inflammabili lontano dal frigorifero;
• Non usare gas per alimentare il frigorifero in prossimità di stazioni di servizio.

Cibo

• Rispettare le date di scadenza riportate sulla confezione;
• Lo sbrinamento, la pulizia o la manutenzione del frigorifero possono ridurre il periodo di conservazione del cibo.

3 Accendere il frigorifero

Per accendere il frigorifero, tenere premuto l'interruttore on/off per 1 secondo, come illustrato. Si accende una luce verde

sull'interruttore on/off.

Dopo 10 secondi le impostazioni vengono resettate. La luce verde indica che il frigorifero è in funzione.

Per controllare le impostazioni premere l'interruttore on/off. Si illuminano le ultime impostazioni selezionate.

Per garantire un funzionamento ottimale, mettere a livello il veicolo prima di azionare il frigorifero.

Per avere prestazioni ottimali, accendere il frigorifero B ore prima di introdurvi il cibo.

Raccomandiamo di pulire l'interno del frigorifero con molta cura, prima di usarlo.

4 Selezionare una fonte

Dopo aver acceso il frigorifero, premere il pulsante di alimentazione più volte, come illustrato. Premere fino a quando

la sorgente desiderata viene selezionata.

Fond

A Auto Il frigorifero seleziona automaticamente la migliore fonte disponibile (in ordine: rete elettrica, batteria, gas)
230 V Il frigorifero funziona a corrente elettrica.
12 V Il frigorifero è alimentato dalla batteria del vostro veicolo.
Gas Il frigorifero è alimentato a gas da una bombola.

Utilizzare sempre il collegamento del gas o della tensione di rete per l'avvio e il raffreddamento. La tensione di 12 V è presente solo quando il motore del veicolo è acceso.

Se la funzione "auto" sul frigorifero è selezionata ma nessuna fonte è disponibile, una luce sull'interruttore on/off lampeggiera in rossa

Le prestazioni del frigorifero, applicando una tensione di 12 V, dipendono dalla sezzione e dalla lunghezza dei cavi e dall'impianto complessivo del veicolo.

Duando viene selezionato il gas, la fiamma si deve accendere entro 30 secondi. Se il sistema non funziona, riavviare il frigorifero e selezionare nuovamente la fonte del gas.

Ad altitudini superiori ai 1000 m sul livello del mare, possono verificarsi problemi di natura fisica quando il gas viene acceso. Ciò non significa che il frigorifero non funziona correttamente.

5 Selezionare livello di raffreddamento

Dopo aver acceso il frigorifero, premere il pulsante del livello di raffreddamento più volte, come illustrato. Premere fino a quando il livello

desiderato viene selezionato.

Livello di raffredda mento minimo Livello di raffreddamento massimo

Il frigorifero soddisfa i requisiti della classe climatica SN in base a EN ISO 15502:2005, in un ambiente con temperatura da 10°C a 32°C.

Con una temperatura ambiente tra 15°C e 25°C, si consiglia di impostare il frigorifero a un livello di raffreddamento 3. Una temperatura ambiente più alta ha bisogno di un livello di raffreddamento superiore, mentre una temperatura ambiente più bassa ha bisogno di un livello inferiore.

Per migliorare le prestazioni di raffreddamento del vostro frigorifero a temperature elevate, Thetford consiglia di installare il Ventilator Kit. Aiuta a far defluire l'aria calda in modo rapido verso le prese d'aria. Il Ventilator Kit è idoneo per tutti i frigoriferi Thetford.

6 Controllo degli accessori

Anticondensa

presente sul frigorifero modello B

Per evitare la condensa sul pannello di controllo, la funzione anticondensa si accende automaticamente (nessun simbolo visibile). Disattivare questa funzione solamento quando c'è poca alimentazione.

Premere il pulsante anticondensa. Il simbolo sul pannello di controllo si accende.

7 Uso del frigorifero

È possibile organizzare il frigorifero a vostro piacimento spostando in altezza i ripiani e le vaschette.

Assicurarsi tuttavia che la porta possa essere chiusa dopo la riorganizzazione dei ripiani e dei contenitori.

Spostare i ripiani

Ruotare verso l'alto la fascetta di plastica sul lato destro del ripiano, come illustrato. Sollevare un pò il lato destro e spostare il ripiano nella posizione desiderata.

sinistro del ripiano sulla parete del frigorifero, poi il lato destro nella scanalatura corrispondente. Ruotare la fascetta di plastica verso il basso. Il vostro ripiano è fissato di nuovo.

Spostare le vaschette

Tirare un contenitore fuori dal blocco con entrambe le mani, come illustrato. Posizionarlo nella posizione desiderata e inserirlo nuovamente nel blocco. La vostra vaschetta è fissata di nuovo.

Disporre il cibo

Dopo un minimo di 8 ore di raffreddamento, il cibo può essere messo in frigorifero. Per mantenere una performance ottimale del frigorifero, non coprire completamente le alette di raffreddamento con il cibo. Assicurarsi che l'aria possa circolare intomo alle alette.

Per evitare che si formi del ghiaccio nel frigorifero, coprire sempre i prodotti liquidi, lasciare raffreddare i prodotti caldi prima di metterli nel frigorifero e non aprire la porta più del necessario.

Per ridurre il tempo di raffreddamento, mettere nel frigorifero solamente cibi raffreddati precedentemente. Per evitare che il cibo si secchi o che il vostro frigorifero si impregni di odori, conservare separatamente il cibo in scatole chiuse.

8 Uso del freezer

È possibile utilizzare il freezer per mantenere congelati gli alimenti o per creare cubetti di ghiaccio grazie alla vaschetta per ghiaccio Thetford, in dotazione.

Non conservare mai liquidi gassati nel freezer. Se il frigorifero deve funzionare per un lungo periodo ad una temperatura interna del veicolo al di sotto dei 10°C, una temperatura costante all'interno del freezer non può essere garantita. La temperatura può aumentare e il cibo può scongelarsi.

Fare cubetti di ghiaccio

Riempire il vassoio per cubetti di ghiaccio con 2/3 d'acqua e metterlo nel freezer. Assicurarsi di utilizzare solamente acqua potabile.

Non mangiare cubetti di ghiaccio o ghiaccioli direttamente dal freezer. Ciò può causare ustioni.

Per accelerare il processo, fare cubetti di ghiaccio di notte, quando il frigorifero è più efficiente. Mettere il vassoio per cubetti di ghiaccio in un freezer vuoto sul fondo e sul retro.

9 Durante la guida

Assicurarsi che tutti prodotti nel vostro frigorifero non si muovano durante la guida. Fissare le bottiglie nella porta con il ferma bottiglie e bloccare tutti i prodotti alimentari sui ripiani.

In Europa è consentito far funzionare a gas il vostro frigorifero solamente durante la guida, qualora sia installato un impianto a gas con dispositivo di sicurezza e sia rispettata la normativa nazionale.
A causa del variare delle condizioni esteme durante la guida, non possono essere garantite efficienti prestazioni del gas. Pertanto Thetford non consiglia l'utilizzo a gas del vostro frigorifero durante la guida.

Serratura

Quando si chiude e si preme la porta del frigorifero, la porta si blocca automaticamente. Mentre si guida questa serratura assicura il bloccaggio della la porta.

Alcuni modelli sono dotati di una serratura di sicurezza in più sul fondo del frigorifero. Per essere sicuri che la porta non si apra durante la guida, spingere il blocco nero di sicurezza sul perno sulla porta.

Non lasciare che i bambini giochi o si nascondano nel frigorifero. I bambini possono rimanere intrappolati e soffocare.

10 Uso invernale

Quando si ha l'intenzione di usare il frigorifero con una temperatura estema sotto i 10°C, disporre un adeguato rivestimento invernale, come illustrato.

Duesto rivestimento proteggerà il vostro frigorifero contro l'aria troppo fredda, assicurando comunque un funzionamento in modo ottimale.

Assicurarsi di rimuovere nuovamente il rivestimento invernale una volta che la temperatura estema è superiore ai 10°C.

11 Pulitura

E' importante pulire regolarmente il frigorifero per prestazioni ottimali. Pulire l'interno con un panno morbido e un detergente delicato. Utilizzare un panno morbido umido per l'esterno del frigorifero. Assicurarsi che le prese d'aria sulla parte esterna del veicolo siano sempre sgombre dalla polvere.

Mai pulire il frigorifero con sapone o con agenti chimici aggressivi o caustici.

Le parti non fisse del frigorifero non sono adatte per la lavastoviglie.

L'acqua attraverso le prese d'aria potrebbe danneggiare il vostro frigorifero. Quindi disporre rivestimenti idonei prima di lavare il vostro veicolo.

12 Spegnere il frigorifero

Prima di sbrinare il frigorifero o lasciare il veicolo, spegnere il frigorifero. Premere l'interruttore on/off, come

illustrato, e tenerlo premuto per 2 secondi per spegnere il frigorifero. Tutte le luci si spegneranno.

13 Sbrinamento

Uno strato di ghiaccio sulle alette di raffreddamento ridurà la capacità di raffreddamento e la durata del vostro frigorifero. Pertanto il frigorifero è dotato di un sistema di sbrinamento automatico, che impedisce la formazione di ghiaccio.

Nonostante questo sistema, in alcune occasioni è anche possibile scongelare manualmente il vostro frigorifero. Togliere tutti gli alimenti, avvolgerli strettamente in dei giornali e metterli in un luogo freddo o in una borsa termica. Quindi aprire le porte. Mettere degli asciugamani asciutti in frigorifero per raccogliere l'acqua residua. Quando il frigorifero è scongelato, asclugare accuratamente l'interno.

Non accelerare il processo di sbrinamento eliminando lo strato di ghiaccio con forza, con oggetti taglienti o utilizzando un asciugacapelli.

14 Conservazione

Se non si prevede di utilizzare il frigorifero per un lungo periodo, è importante svuntarlo, sbrinarlo e pulirlo accuratamente. Quindi disporre il rivestimento invernale per le prese d'aria, per proteggere il vostra frigorifero durante il periodo in cui non viene usato.

Per evitare cattivi odori e muffa nel frigorifero, tenere le porte aperte durante il periodo in cui non viene usato.

Ruotare il gancio di chiusura a 45 gradi e bloccarlo utilizzando la contropiastra, come illustrato.

Assicurarsi che i rubinetti della bombola del gas siano chiusi durante il periodo in cui non viene usato.

L'acqua attraverso le prese d'aria potrebbe danneggiare il vostro frigorifero. Quindi disporre rivestimenti idonei prima di lavare il vostro veicolo.

15 Smaltimento

Il frigorifero è stato progettato e realizzato con materiali di alta qualità e componenti che possono essere riciclati e riutilizzati. Il sistema di raffreddamento contiene ammoniaca come refrigerante e ciclopentano di ozono come agente espandente nella schiuma. I frigoriferi sono privi di CFC/HCFC e HFC.

Al termine del ciclo di vita del vostro frigorifero, smaltire il prodotto secondo la normativa nazionale. Non smaltire il frigorifero con normali rifiuti domestici. Il corretto smaltimento del prodotto aiuta a prevenire potenziali conseguenze negative per l'ambiente e la salute umana.

16 Domande?

Per ulteriori informazioni o eventuali domande sul vostro frigorifero, si prega di visitare il nostro sito www.thetford-europe.com. Se si hanno ancora dubbi, contattare il servizio clienti del proprio paese o luogo di villeggiatura (vedere indirizzi sul retro).

Per usufruire di un supporto rapido ed efficiente, assicurarsi di avere a disposizione tutte le informazioni rilevanti sul prodotto (vedere pagina 179).

Risoluzione dei problemi

In caso di problema si illumina un codice di errore sul pannello di controllo. Quando i codici di errore 1, 2, 4, 5, 8, 9, 12 o 13 sono visibili, contattare direttamente il rivenditore o un Centro di servizio Thetford.

Per i codici di errore riportati di seguito, leggere dapprima le istruzioni di base. Se questo non risolverà il problema, contattare il rivenditore o un Centro di assistenza Thetford.

3 Il frigorifero non funziona con il gas: verificare che la bombola del gas non sia vuota • controllare se la valvola della bombola del gas e i rubinetti sono aperti • spegnere il frigorifero e riaccenderlo nuovamente • tentare di far funzionare il frigorifero collegandolo ad un'altra fonte di alimentazione

6 Il frigorifero non funziona con una tensione di 12 V: accertarsi che il motore sia in funzione • tentare di far funzionare il frigorifero collegandolo ad un'altra fonte di alimentazione
Il frigorifero non funziona con una tensione di 12 V: accertarsi che il motore sia in funzione • tentare di far funzionare il frigorifero collegandolo ad un'altra fonte di alimentazione
Il frigorifero non funziona con una tensione di 230V: controllare se la rete elettrica è adeguata • tentare di far funzionare il frigorifero collegandolo ad un'altra fonte di alimentazione
Il frigorifero non funziona in modalità automatica: verificare se le sorgenti sono collegate • tentare di far funzionare il frigorifero manualmente collegandolo ad una fonte di alimentazione
B Tutte le spie sul pannello di controllo si illuminano: attendere alcuni secondi fino a quando il frigorifero non si avvia normalmente.

Domande frequenti

Cosa posso fare quando il frigorifero non si avvia? Verificare se si è acceso il frigorifero in base alle istruzioni, se il veicolo è posto orizzontalmente o se c'è una fonte di energia disponibile con la quale avviare il frigorifero. Se non si verifica nessuno di questi casi, si prega di contattare il rivenditore o un Centro di assistenza Thetford.

Il frigorifero non raffredda a sufficenza, cosa posso fare? Controllare se le prese d'aria non sono coperte o bloccate dall'esterno, se il veicolo è posto orizzontalmente, se è state selezionato il livello massimo di raffreddamento, se la porta del frigorifero si chiude correttamente o se c'è troppo ghiaccio sulle alette di raffreddamento. Se non si verifica nessuno di questi casi, si prega di contattare il rivenditore o un Centro di assistenza Thetford.

Tutte le spic sul pannello di controllo lampeggiano, cosa devo fare? Si prega di contattare il rivenditore o un Centro di assistenza Thetford.

Nessun rivestimento invernale è fornito con il mio frigorifero, è giusto? Il rivestimento invernale è un accessorio per il vostro frigorifero che è possibile acquistare presso il rivenditore.

Pezzi di ricambio

Pezzi di ricambio originali Thetford sono disponibili presso il rivenditore o un centro di assistenza autorizzato Thetford.

17 Garanzia

Thetford BV offre agli utenti finali una garanzia di tre anni sui propri prodotti. In caso di malfunzionamento nel periodo di garanzia, Thetford sostituirà e ripararà il prodotto a sua discrezione. In questo caso, i costi di sostituzione, di manodopera per la sostituzione di componenti difettosi e/o dei costi delle stesse parti saranno a carico di Thetford.

1. Per effettuare una richiesta di intervento in garanzia, l'utente deve portare il prodotto al rivenditore o presso un centro di assistenza autorizzato Thetford (www.thetford-europe.com). Li sarà valutata la sua richiesta di garanzia.
2. I componenti sostituiti durante la riparazione in garanzia diventeranno proprietà di Thetford.
3. Questa garanzia non pregiudica attuali leggi a tutela del consumatore.

4. Questa garanzia non è valida nel caso di prodotti che sono o vengono utilizzati per scopi commerciali.

5. Richieste di garanzia che rientrano in una delle seguenti categorie non saranno accettate:

6. il prodotto è stato utilizzato impropriamente o le istruzioni riportate nel manuale non sono state seguite; - il prodotto non è stato installato in conformità con le istruzioni; - sono state apportate modifiche al prodotto; - il prodotto è stato riparato da un centro non autorizzato Thetford; - il codice del prodotto o l'IO di serie è stato modificato; - il prodotto è stato danneggiato da circostanze al di fuori del normale uso del prodotto stesso.
7. La garanzia è valida solo per frigoriferi Thetford installati in roulotte o in camper.
   Thetford non è responsabile di eventuali perdite e/o danni causati direttamente o indirettamente dall'uso del frigorifero.

Loc. Castel delle Formiche

05030 Otricoli (TR)

Italia

SPAIN AND PORTUGAL

Mercè Grau Solà
