Type de produit	Détecteur de mouvement extérieur anti-masque à prise d'images
Marque	DIAGRAL
Modèle	DIAG30BPX
Dimensions (H x L x P)	211 x 108 x 121 mm
Poids	556 g (sans piles)
Alimentation	2 piles lithium 1,5 V LR06 3,1 Ah
Autonomie	4 ans (5 captures intrusion/an + 10 demandes série images/mois)
Principe de détection	Infrarouge passif
Couverture	4 à 12 m sur 90°
Plage de réglage de la zone de détection	180° (réglable par pas de 7,5°)
Hauteur de pose	0,9 m à 1,3 m
Usage	Extérieur
Température de fonctionnement	-25°C à +60°C
Indices de protection	IP54 / IK07 (sauf fenêtre de l'enveloppe)
Fonction anti-masque	Protection 24h/24 après 60 s d'occultation
Format vidéo et audio	VGA 640x480 H264, mono 4 KHz AAC
Liaisons radio	433,050 - 434,790 MHz (10 mW) et 868 - 870 MHz (25 mW)
Autoprotection	Ouverture et arrachement
Accessoires fournis	2 lentilles (4 m et 12 m), 2 paires caches d'occultation, 2 mousses adhésives
Entretien et nettoyage	Vérifier et nettoyer régulièrement l'enveloppe et la caméra
Sécurité	Détection anti-masque 24h/24, autoprotection à l'ouverture et à l'arrachement
Pièces détachées et réparabilité	Piles lithium LR06 remplaçables ; paramétrages sauvegardés
Informations générales	Compatible centrale DIAG91AGFK/DIAG91AGB et box DIAG56AAX ; application e-ONE

FOIRE AUX QUESTIONS - DIAG30BPX DIAGRAL

Comment installer le détecteur DIAG30BPX ?

Téléchargez l'application e-ONE, puis suivez le guide d'installation fourni dans l'application. Le détecteur doit être connecté à la centrale DIAG91AGFK ou DIAG91AGB et à la box DIAG56AAX.

Quelle est la durée de vie des piles ?

L'autonomie est d'environ 4 ans pour 5 captures d'images sur intrusion par an et 10 demandes de série d'images par mois. Utilisez des piles lithium 1,5 V LR06 de 3,1 Ah.

Quelle est la portée de détection ?

La portée est réglable de 4 m à 12 m avec un angle de couverture de 90°. Utilisez les lentilles fournies (4 m ou 12 m) et ajustez l'orientation par pas de 7,5° sur 180°.

Comment fonctionne la fonction anti-masque ?

La fonction anti-masque détecte toute occultation du détecteur (ex. objet placé devant) et déclenche une alarme après 60 secondes. Elle est active 24h/24.

Le détecteur est-il compatible avec mon smartphone ?

Oui, via l'application e-ONE disponible sur iOS et Android. Vous pouvez visualiser les images et vidéos en direct et recevoir des alertes.

Comment changer les piles ?

Passez la centrale en mode installation, retirez la casquette, ouvrez le module de détection, puis la trappe d'accès aux piles. Remplacez par des piles lithium neuves et refermez. Les paramètres sont sauvegardés.

Que faire en cas d'anomalie signalée par la centrale ?

La centrale annonce vocalement le type d'anomalie : tension (piles usagées), radio (liaison perdue) ou autoprotection (masquage ou module ouvert). Suivez les instructions de la notice pour résoudre.

Comment régler la zone de détection ?

Utilisez l'application e-ONE lors de l'installation pour visualiser et ajuster les zones de détection. Vous pouvez également utiliser les caches d'occultation fournis pour masquer certaines zones.

Le détecteur est-il résistant aux intempéries ?

Oui, il est classé IP54 (protection contre la poussière et les projections d'eau) et IK07 (résistance aux chocs), sauf la fenêtre de l'enveloppe. Fonctionne de -25°C à +60°C.

Comment entretenir le détecteur ?

Nettoyez régulièrement l'enveloppe et la caméra avec un chiffon doux. Évitez les dépôts de givre, végétaux ou pollution qui peuvent altérer les performances.

MODE D'EMPLOI DIAG30BPX DIAGRAL

FR Guide d'installation - p.2

Detecteur de mouvement extérieur images DIAG30BPX

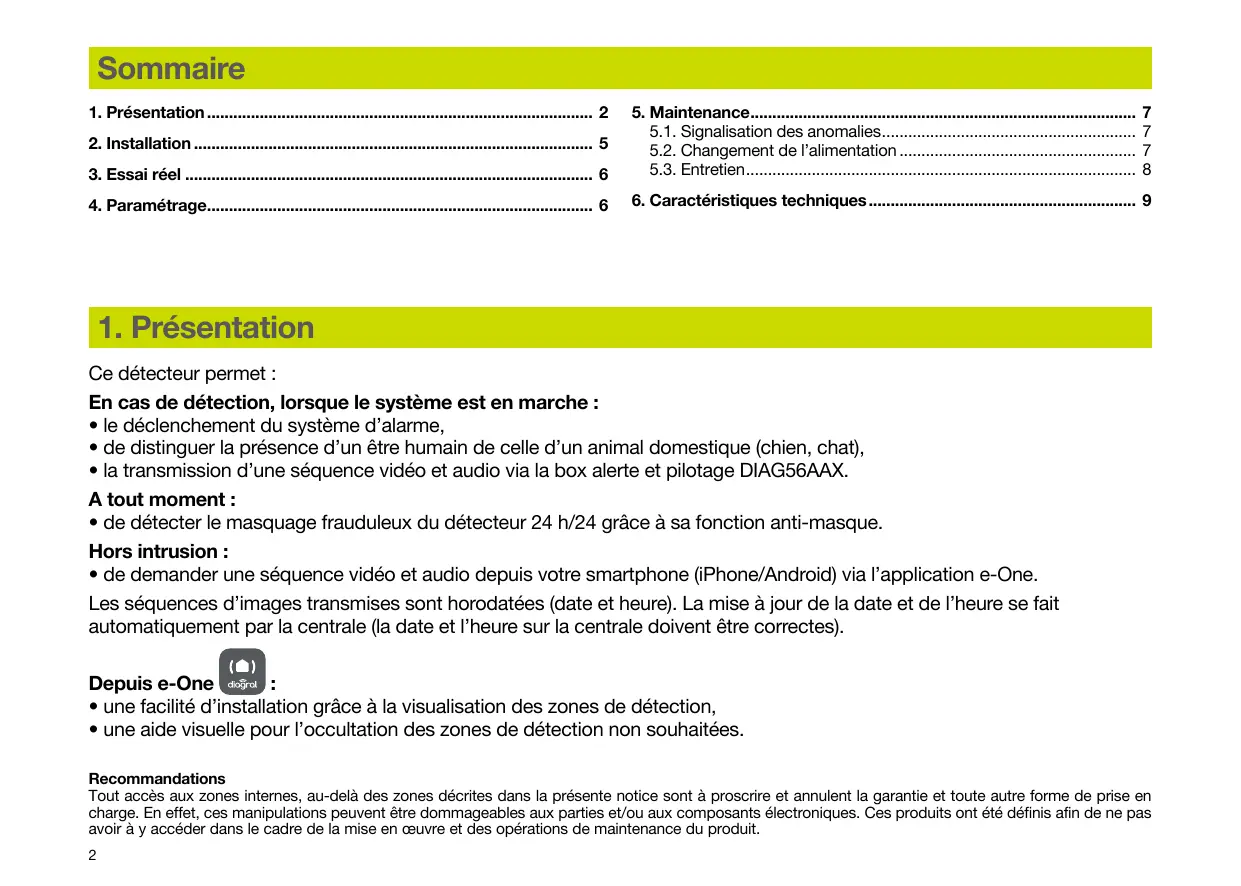

1. Présentation 2
   2.Installation 5
2. Essai reel 6

3. Paramétrage 6

4. Maintenance 7

5.1. Signalisation des anomalies 7
5.2.Changement de I'alimentation 7
5.3. Entretien 8

1. Caracteristiques techniques 9

1. Présentation

Cedetecteurpermet:

En cas de détention, lorsque le système est en marche :

• le déclenchement du système d'alarme,
• de属于自己, de la société publique, de la société publique et de la société publique.
• la transmission d'une série video et audio via la box alerte et pilotage DIAG56AAX.

A tout moment :

• de détector le masquage frauduleux du détecteur 24 h/24 grâce à sa fonction anti-masque.

Hors intrusion :

• de besoin une série video et audio depuis votre smartphone (iPhone/Android) via l'application e-One.

Les séquences d'images transmises sont horodatées (date et heures). La mise à jour de la date et de l'heure se fait automatiquement par la centrale (la date et l'heure sur la centrale doivent être correctes).

Depuis e-One digrol

• une facilité d'installation grâce à la visualisation des zones de détction,
• une aide visuelle pour l'occultation des zones de détction non souhaitées.

Recommendations

Tout accès aux zones internes, au-delà des zones décrites dans la presente notice sont à proscire et annulant la garantie et toute autre forme de prise en charge. En effet, ces manipulations peuvent être dommageables aux parties et/ou aux composants électroniques. Ces produits ont été définis afin de ne pas avoir à y acceder dans le cadre de la mise en œuvre et des opérations de maintenance du produit.

Composition du détecteur de mouvement extérieur à prise d'images

Detecteur de mouvement extérieur a prise d'images

Enveloppe

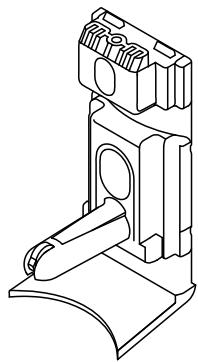

Support de fixation

Casquette

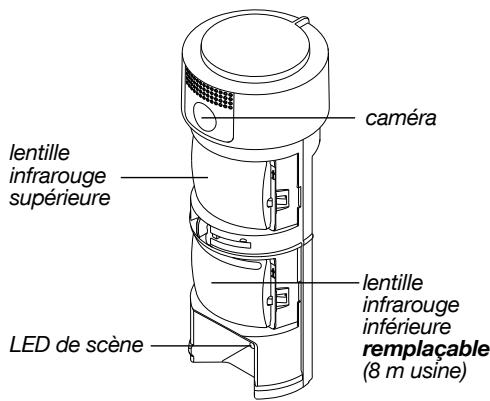

Module de détction vue de face

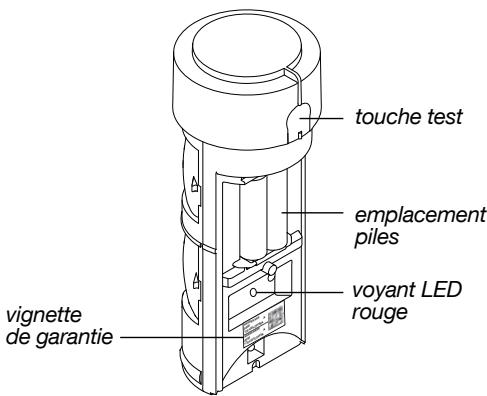

Module de détction vue de dos

Accessoires fournis

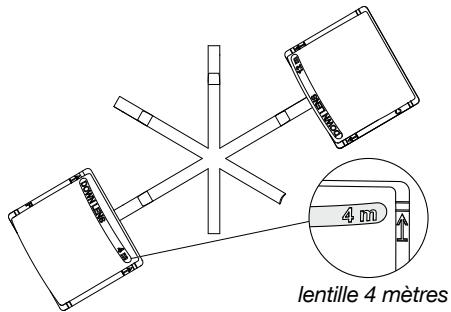

2 lentilles de détction inférieures (12 m et 4 m)

Mousse adhesive pour mur plat

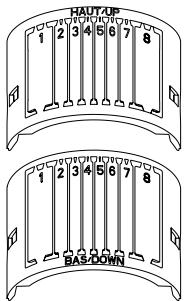

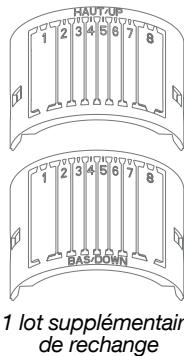

Caches d'occultation supérieur et inférieur

Mousse adhése pour mur avec faibles asperités

2 piles lithium 1,5 VLR06 3,1 Ah

2. Installation

Votre installation doit comperer la centrale DIAG91AGFK ou DIAG91AGB ainsi que la box alte et pilotage DIAG56AAX, pour effectuer l'installation du produit comme decrit ci-dessous.

1 Télécharger l'application e-ONE pour installer votre système.

Rendez-vous sur diagral.fr/app ou diagral.be/app

ou

Rechercher l'application "Diagral e-ONE"

Télécharger dans IApp Store

Disponible sur Google play

ou

Scanner le QR code :

2 Laissez-vous guider par l'application e-ONE pour l'installation des produits.

3. Essai réel

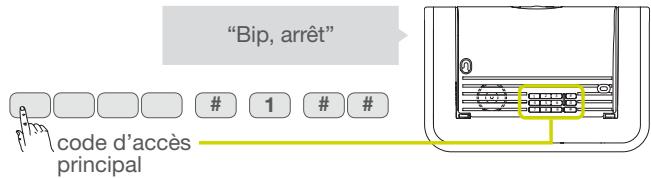

1. Passer la centrale en mode utilisation en composant :

1. Mettre la centrale en Marche totale.
2. Attendre la temporisation de sortie ou 90 s correspondant à la période d'activation du détecteur, durant cette période, ne pas se déplacer devant celui-ci.
3. Traverser la zone protégée et vérifier la réaction de la centrale (voir notice installation de votre centrale).

4. Paramétrage

En cas de modification à apporter sur le détecteur, tel que la portée de détction, l'occultation de zones..., veuillez-vous référer au parcours d'installation de l'application e-ONE.

5. Maintenance

5.1. Signalisation des anomalies

En cas d'anomalie sur le détecteur, après une commande système, la centrale signale vocalement :

"bip, anomalie tension détecteur X":causee par les piles usagées;

"Bip, anomalie tension détector X"

• "bip anomalie radio détecteur X": causée par une absence de liaison radio avec la centrale;

"Bip, anomalie radio detecteur X"

• "bip anomalie autoprotection détecteur X": causée par :

• un masquage complet du détecteur (fonction antimasque),

• le module de détention hors de son enveloppe.

"Bip, anomalie autoprotection détector X"

5.2. Changement de l'alimentation

Les paramétrages du détecteur sont sauvégardés lors du changement de l'alimentation.

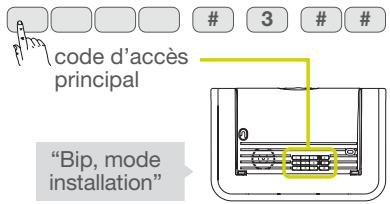

1 Passer la centrale en mode installation en composant sur son clavier :

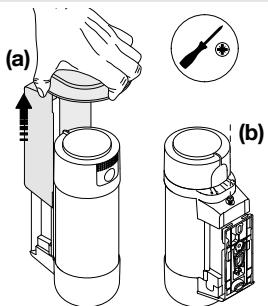

2 Retirer la casquette et desserer la vis.

3 Oter le détecteur.

4 Soulever le module de détction.

5 Dévisser la vis imperdable.

6 Oter la trappe d'accès aux piles.

7 Oter les piles usagées et insérer les piles neuves.

8 Refermer le détecteur.

9 Repasser la centrale en modeutilisation en composant :

"Bip, arrêt"

10 Refaire un test de fonctionnement (voir § 3. Essai réel).

Il est imperatif de remplacer les piles fournies par des piles Lithium du même type.
Vous etes priés de jeter les piles usagées dans des poulbelles prévues à cet effet.

5.3. Entretien

Vérifier et nettoyer régulièrement l'enveloppe et laamera.

En effet, toute salissure ou substance qui se dépose sur la surface de l'enveloppe et de laamera peut limiter ou modifier les performances de détction voire générer des déclenchements inopinés et dégrader la qualité de la vente.

Example :

• la présence de givre sur l'enveloppe peut rendre le détecteur insensible,
• un déteur dont l'enveloppe est encrassée par des dépôts de végétaux ou de pollution peut déclencher à tort ou tardivement.

6. Caracteristiques techniques

Spécifications	Décteur de mouvement extérieur anti-masque à prise d'images
Principe de détction	infrarouge passif
Couverture	4 à 12 m sur 90°
Plage de réglage de la zone de détction	180° (réglable par pas de 7,5°)
Hauteur de pose	0,9 m à 1,3 m
Usage	extérieur
Alimentation	2 piles lithium 1,5 V LR06 3,1 Ah
Autonomie	4 ans pour 5 captures d'images sur intrusion/an + 10 demands de série d'images/mois
Format video et audio du film	• VGA couleur 640 x 480 encodée via codec H264 • Champ de vision H = 95° V = 70° • Mono, 4 KHz encodé en AAC
Liaisons radio	• 433,050 - 434,790 MHz, 10 mW max, Duty cycle: 10% • 868 - 870 MHz, 25 mW max, Duty cycle: 0,10 % Rx: category 2
Fixation	murale
Température de fonctionnement	- 25°C à + 60°C
Taux moyen d'humidité	de 60 % à 100 %
Indices de protection mécanique	IP54 / IK07 (sauf fenêtre de l'enveloppe)
Autoprotection	à l'ouverture et à l'arrachement
Fonction anti-masque	protection 24 h/24 après 60 s d'occultation
Dimension (H x L x P)	211 x 108 x 121 mm
Poids	556 g (sans piles)
Accessoires	• 2 paires de caches d'occultation dont 1 lot supplémentaire de rechange • 2 lentilles de portée: 4 m, 12 m • 2 moussees adhéves d'étanchéité: mur plat, mur avec espérités

#
