Producttype	Buitenbewegingsdetector met antimasker en beeldopname
Merk	DIAGRAL
Model	DIAG30BPX
Afmetingen (H x B x D)	211 x 108 x 121 mm
Gewicht	556 g (zonder batterijen)
Voeding	2 lithiumbatterijen 1,5 V LR06 3,1 Ah
Levensduur batterij	4 jaar (5 inbraakopnames/jaar + 10 seriebeeldenverzoeken/maand)
Detectieprincipe	Passief infrarood
Bereik	4 tot 12 m over 90°
Instelbereik detectiezone	180° (instelbaar in stappen van 7,5°)
Montagehoogte	0,9 m tot 1,3 m
Gebruik	Buiten
Werkingstemperatuur	-25°C tot +60°C
Beschermingsklasse	IP54 / IK07 (behalve raam van de behuizing)
Antimaskerfunctie	24/7 beveiliging na 60 seconden verduistering
Video- en audioformaat	VGA 640x480 H264, mono 4 kHz AAC
Radiocommunicatie	433,050 - 434,790 MHz (10 mW) en 868 - 870 MHz (25 mW)
Zelfbeveiliging	Opening en losrukken
Meegeleverde accessoires	2 lenzen (4 m en 12 m), 2 paar verduisteringsafdekkingen, 2 zelfklevende schuimen
Onderhoud en reiniging	Controleer en reinig regelmatig de behuizing en camera
Veiligheid	Antimaskerdetectie 24/7, zelfbeveiliging bij opening en losrukken
Reserveonderdelen en repareerbaarheid	Vervangbare lithiumbatterijen LR06; instellingen blijven behouden
Algemene informatie	Compatibel met centrale DIAG91AGFK/DIAG91AGB en box DIAG56AAX; app e-ONE

Veelgestelde vragen - DIAG30BPX DIAGRAL

Hoe installeer ik de DIAG30BPX detector?

Download de e-ONE app en volg de installatiehandleiding in de app. De detector moet worden aangesloten op de centrale DIAG91AGFK of DIAG91AGB en op de box DIAG56AAX.

Wat is de levensduur van de batterijen?

De batterijduur is ongeveer 4 jaar bij 5 inbraakopnames per jaar en 10 seriebeeldenverzoeken per maand. Gebruik lithiumbatterijen 1,5 V LR06 van 3,1 Ah.

Wat is het detectiebereik?

Het bereik is instelbaar van 4 m tot 12 m met een dekkingshoek van 90°. Gebruik de meegeleverde lenzen (4 m of 12 m) en pas de oriëntatie aan in stappen van 7,5° over 180°.

Hoe werkt de antimaskerfunctie?

De antimaskerfunctie detecteert elke verduistering van de detector (bijv. een voorwerp ervoor) en activeert een alarm na 60 seconden. Het is 24/7 actief.

Is de detector compatibel met mijn smartphone?

Ja, via de e-ONE app beschikbaar op iOS en Android. U kunt live beelden en video's bekijken en meldingen ontvangen.

Hoe vervang ik de batterijen?

Zet de centrale in installatiemodus, verwijder de kap, open het detectiemodule en daarna het batterijvak. Vervang door nieuwe lithiumbatterijen en sluit af. De instellingen blijven behouden.

Wat te doen bij een storing gemeld door de centrale?

De centrale meldt het type storing: spanning (lege batterijen), radio (verbinding verloren) of zelfbeveiliging (maskering of module open). Volg de instructies in de handleiding om op te lossen.

Hoe stel ik de detectiezone in?

Gebruik de e-ONE app tijdens de installatie om de detectiezones te bekijken en aan te passen. U kunt ook de meegeleverde verduisteringsafdekkingen gebruiken om bepaalde zones te verbergen.

Is de detector bestand tegen weersinvloeden?

Ja, het is geclassificeerd als IP54 (bescherming tegen stof en waterstralen) en IK07 (schokbestendig), behalve het raam van de behuizing. Werkt van -25°C tot +60°C.

Hoe onderhoud ik de detector?

Reinig regelmatig de behuizing en camera met een zachte doek. Vermijd ijsafzetting, planten of vervuiling die de prestaties kunnen beïnvloeden.

GEBRUIKSAANWIJZING DIAG30BPX DIAGRAL

Buitenmelder met beeldtransmissie DIAG30BPX

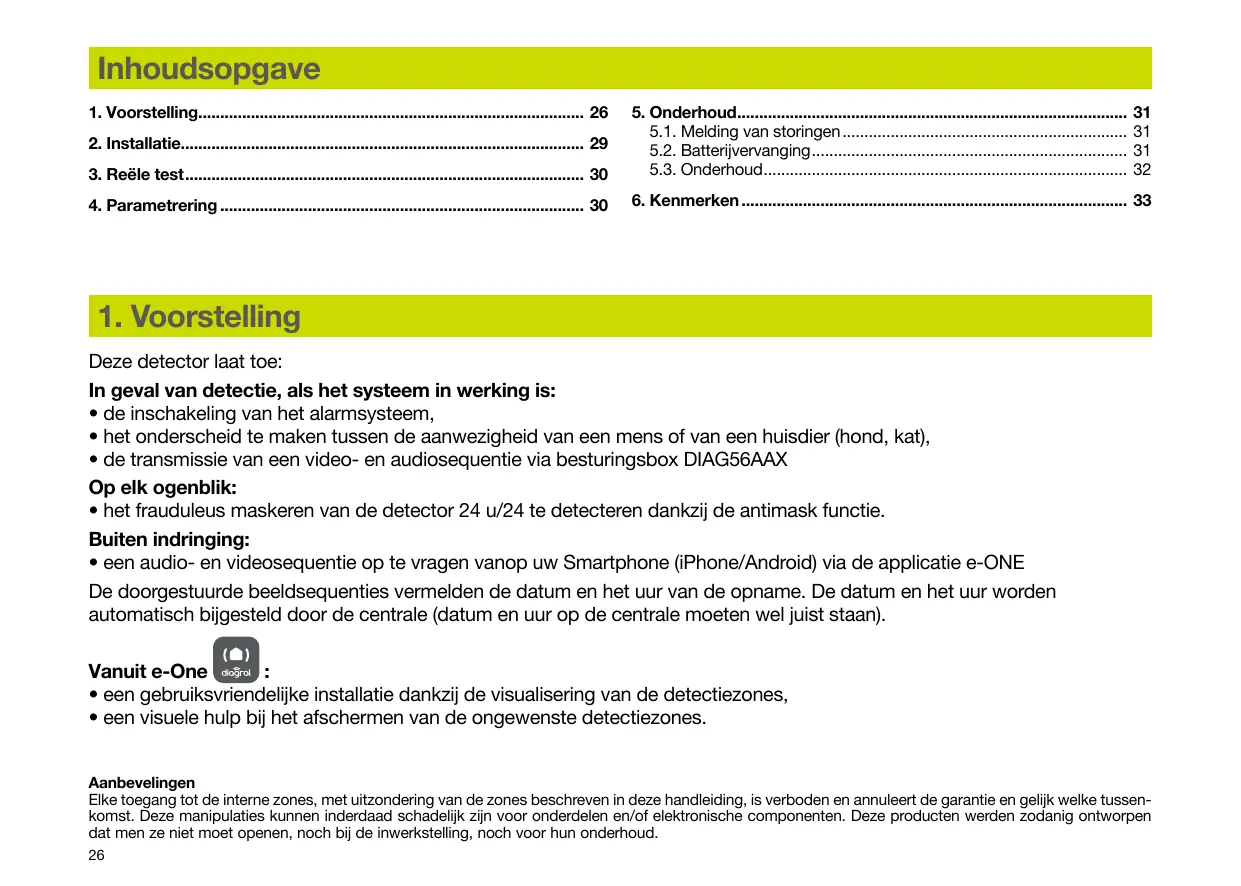

Sommaire

1. Voorstelling 26
   2.Installatie. 29
2. Reelle test 30

3. Parametering 30

4. Onderhoud 31

5.1.Melding van storingen 31
5.2.Batterijvervanging 31
5.3.Onderhoud 32

1. Kenmerken 33

1. Voorstelling

Deze detector laat toe:

In geval van detectie, als het systeem in werkig is:

• de inschakeling van het alarmsystemeem,
• het onderscheid te makeen tussen de aanwezigheid van een mens of van een huisdier (hond, kat),
• de transmissie van een video- en audiosequentie via besturingsbox DIAG56AAX

Op elk ogenblick:

• het frauduleus maskeren van de detector 24 u/24 te detecteren dankzij de antimask functie.

Buiten indring:

• een audio- en videosequence op te vragen vanop uw Smartphone (iPhone/Android) via de aplicatie e-ONE De doorgestuurde beeldsequenties vermelden de datum en het uur van de opname. De datum en het uur worden automatisch bijgesteld door de centrale (datum en uur op de centrale要去en wel juist staan).

Vanuite-One

• een gebruiksvriendelijk installatione dankzij de visualisering van de detectiezones,
• een visuele hulp bij het afterschermen van de ontgewenste detectiezones.

Aanbeelingen

Elke toegang tot de interne zones, met uitzondering van de zones beschreven in deze handleiding, is verboden en annuleert de garantie en gelijk welke tussenkomst. Deze manipaties können inderdaad schadelijk zijn voor onderdelen en/of elektronische componenten. Deze producten werden zodanig ontworpen dat men ze Niet要去 openen, noch bij de inwerstkstellung, noch voor hun onderhoud.

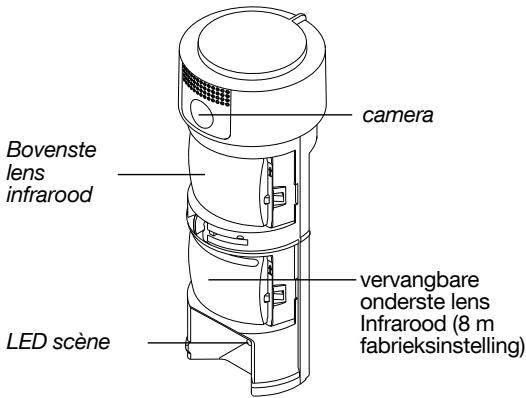

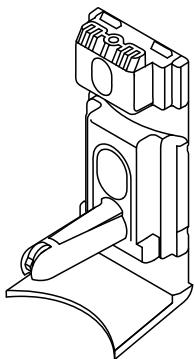

Onderdelen van de externe bewegingsmelder met beeldopslag

External bewegingsmelter met beeldopslag

Behuizing

Bevestigssokkel

Deksel

Detectiemodule voorkant

Detectiemodule achterkant

Meegeleverde accessoires

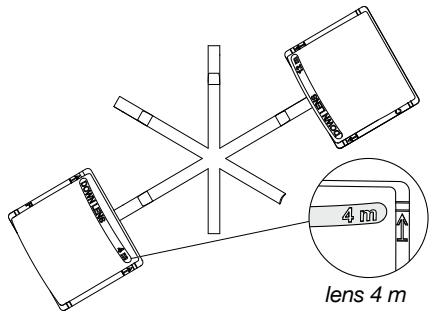

2 onderste detectielenzen (12 m en 4 m)

Maskers voor zonafschemming bovenaan en onderaan

1 extra
vervangpakket

Zelfklevende afflichtingsmousse voor vlakke muur

ZelfklevendeADFlichtingsmousse voormuur metkleineoneffenheden

2 lithium batterijen 1.5 VLR063,1Ah

2. Installatie

Als uw installmentie de centrale DIAG91AGFK of DIAG91AGB alsook de alarm-/aanstuurbox DIAG56AAX bevat, voer dan de installmentie van het product uit zoals hierboven beschreiben.

1 De e-ONE applicatie downloaden om uw box te installeren.

Zoek de applicatie "Diagral e-ONE"

BESCHIKBAAR OP App Store

BESCHIKBAAR OP Google play

2 Laat u begeleiden door de e-ONE applicatie voor de productinstallatie.

3. Reelle test

1. De centrale in gebruiksmodus zetten door in te given:

1. De centrale in Totale werkung plaatsen.
2. Wachten op de uitgangsvertraging of 90 s overeenstemmend met de activatieperiode van de detector; gedurende deze periode mag men zich nicht ervoor verplaatsen.
3. De beveiligde zone doorkruisen en de reactie van de centrale controeren (zie de Installatiegids van uw centrale).

4. Parametrering

In geval van wijzigingen op de melder, zoals het detectiebereik, de aftscherming van de zones..., gelieve de installmentstappen van de e-ONE applicatie te raadplegen.

5. Onderhoud

5.1. Melding van storingen

In geval van storingen bij een detector, na een systemd besturing, meldt de centrale via een spreakbericht:

"Bip, spanningsstoring detector X":veroorzaakt door een leeg batterijpack;

"Bip, storing radioverbinding detector X^ :verooraakt door de afwezigheid van de radioverbinding met de centrale;

"Bip, storing sabotage detector X": veroorzaakt door:

• een complete maskering van de detector (antimask functie),
• front nicht correct op de detectiemodule geplaatst.

5.2. Batterijvervanging

De programmeringen van de detector blijven bewaardijdens de verranging van de voeding.

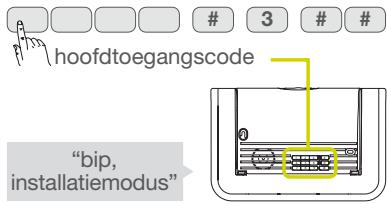

1 De centrale in installmentemodus zetten door het volgende in te

voeren:

2 Het deksel verwijderen en de schroef losschroeven.

3 De detector verwijderen.

4 De detectie-module opheffen.

5 De verzonken schroef losschroeven.

6 Het klepje verwijderen dat toegang verleent tot de batterijen.

7 Het lege batterij pack verrangen.

8 De detector terug sluiten.

9 De centrale in gebruiksmodus terugzetten door in te voeren:

"bip,uit"

10 Opnieuw een werkingsstestuitvoeren (zie § 3. Reèle test).

De meegeleverde batterijen moeten door lithium batterijen van hetzelfde type verrangen worden. Gelieve de lege lithium batterijen te deponeren in de in Zamelpunten voorzien voor recycling.

5.3. Onderhoud

De behuizing en de camera regelmatig controleren en reinigen.

Vuil of stoffen die sich op het behuizingssoppervlak of op de camera bevinden kuren inderaad het detectievermogen beperken of wijzigen, zelfs ongewenste inschakelingen genereren en de kwaliteit van de video verminderen.

Bijvoorbeeld:

• ijsafzetting op de behuizing kan de detector ongevoelig make,
• een detector waarvan de behuizing verruild is door aanslag van planten of verruiling kan leiden tot een laattijdige of ongewenste inschakeling.

6. Kenmerken

Technische kenmerken	Externe antimask bewegingsdetector met beeldopslag
Detectieprincipe	passief infrarood
Opening	4 tot 12 m bij 90°
Regeling detectiezone	180° (instelbaar op 7 standen per 7,5°)
Hoogte plaatsing	0,9 m tot 1,3 m
Gebruik	buiten
Voeding	2 lithium batterijen 1.5 V LR06 3,1 Ah
Autonomie	4aar bij 5 beeldopnames bij indring/jaar + 10 aanvragen van beeldensequenties/maand
Video- en audioformaat van de film	• VGA kleur 640 x 480 gecodeerd via codec H264 • Geichtsveld H = 95° V = 70° • Mono, 4 KHz gecodeerd in AAC
Radioverbindungen	• 433,050 - 434,790 MHz, 10 mW max, Duty cycle: 10% • 868 - 870 MHz, 25 mW max, Duty cycle: 0,10% - Rx: category 2
Bevestiging	op muur
Werkingstemperatuur	- 25°C tot + 60°C
Gemiddelde vochtigheidsgraad	van 60% tot 100%
Index mechanische bescherming	IP54 / IK07 (behalte venster behuizing)
Zelfbeveiliging	tegen het openen en losrukken
Antimask functie	bescheming 24u/24 na 60 s afscherming
Afmetingen (H x B x D)	211 x 108 x 121 mm
Gewicht	556 g (zonder batterijpack)
Toebehoren	• 2 afschermingshoesjes waarvan 1 extra verrangingsset • 2 lenzen met bereik van 4 m, 12 m • 2 x zelfklevende afdichtingsmousse: vlakke muur, muur met oneffenheden
