Producttype	Vaste binnenbewakingscamera
Merk	Diagral
Model	DIAG22VCF
Videoresolutie	Full HD 1920 x 1080 pixels (2 MP), 30 beelden/s
Nachtzicht	Bereik 10 meter, met IR-LED
Bewegingsdetectie	Ingebouwd
Connectiviteit	Wi-Fi 2,4 GHz (802.11 b/g/n), encryptie WPA/WPA2
Voeding	12 Vdc via meegeleverde netadapter (kabel 1,5 m + verlengkabel 6 m)
Ingebouwde opslag	Ingebouwde SD-kaart 16 GB
Audio	Ingebouwde microfoon en luidspreker
Zoom	Digitaal
Videocompressie	H.264, H.265, H.265+
Kijkhoek	Horizontaal: 86°, Verticaal: 46°, Diagonaal: 103° (4 mm lens)
Afmetingen (B x H x D)	102,8 x 65,2 x 32,99 mm
Gewicht	Ca. 128 g (alleen camera)
Bedrijfstemperatuur	-10°C tot +40°C
Maximale luchtvochtigheid	95% (niet condenserend)
Installatie	Muurmontage, plafondmontage of op een meubel plaatsen
Onderhoud	Reinig de lens met een schone doek en een beetje ethanol
Inhoud van de verpakking	Camera, netadapter, voedingskabel (1,5 m), verlengkabel (6 m), muursteunvoet, sjabloon, schroeven en pluggen, 2 stickers "Dit pand staat onder videobewaking"
Reset	Via knop onder het klepje (ingedrukt houden tijdens het inschakelen)
LED-indicator	Rood continu (opstarten), rood langzaam knipperend (geen verbinding), blauw knipperend (modem zonder internet), blauw continu (operationeel), rood snel knipperend (SD-kaartfout)
Compatibele app	Diagral e-ONE (iOS en Android)
Beveiliging	Gecodeerde overdracht WPA/WPA2; dubbele elektrische isolatie (klasse II)

Veelgestelde vragen - DIAG22VCF DIAGRAL

Hoe installeer ik de DIAG22VCF-camera?

Volg de stappen in de e-ONE-app: download deze uit de App Store of Google Play en volg de instructies. U kunt de camera aan de muur, het plafond bevestigen of op een meubel plaatsen.

Wat te doen als de LED langzaam rood blijft knipperen?

Dit betekent dat de camera geen verbinding heeft met uw ADSL-modem. Controleer het Wi-Fi-netwerk en de configuratie in de app. Als het probleem aanhoudt, reset dan de camera.

Hoe reset ik de DIAG22VCF-camera?

Koppel de voeding los, til het klepje op, houd de resetknop ingedrukt, sluit de voeding weer aan en laat de knop na 10 seconden los. De camera keert terug naar de fabrieksinstellingen.

Wat is het bereik van het nachtzicht?

Het infraroodbereik is 10 meter. Vermijd directe lichtbronnen voor een betere beeldkwaliteit.

Kan ik de camera zonder Ethernet-kabel gebruiken?

Ja, de camera maakt verbinding via Wi-Fi (2,4 GHz). Er is geen Ethernet-poort, maar de communicatie wordt beveiligd via WPA/WPA2-encryptie.

Hoe reinig ik de lens van de camera?

Gebruik een schone doek die licht is bevochtigd met ethanol en veeg voorzichtig. Raak de lens niet aan met uw vingers.

Wat te doen als de LED snel rood knippert?

Dit duidt op een fout met de ingebouwde SD-kaart. Formatteer de kaart via de e-ONE-app of reset de camera.

Is de camera compatibel met iOS en Android?

Ja, de Diagral e-ONE-app is beschikbaar in de App Store en Google Play om de camera te bedienen.

Wat is het stroomverbruik?

De meegeleverde voeding is 12 Vdc. Het exacte verbruik wordt niet gespecificeerd, maar is typisch lager dan 10 W. Gebruik uitsluitend de meegeleverde adapter.

Hoe bescherm ik mijn privacy met deze camera?

De camera heeft geen fysieke afdekking, maar u kunt de lens van gevoelige zones af richten. Gebruik voor extra bescherming de privacy-modus in de e-ONE-app.

GEBRUIKSAANWIJZING DIAG22VCF DIAGRAL

• Videobewakingscamera voor binnen DIAG22VCF
• Gemotoriseerde videobewakingscamera voor binnen DIAG23VCF
• Videobewakingscamera voor buiten DIAG24VCF

Wettelijk waarschuwing 22

1. Inhoud 23
2. Beschrijving 26
   3.Installatie. 27
3. Signalisation van de diagnostische LED 28
4. Resetten van de camera 29
5. Technische kenmerken 30

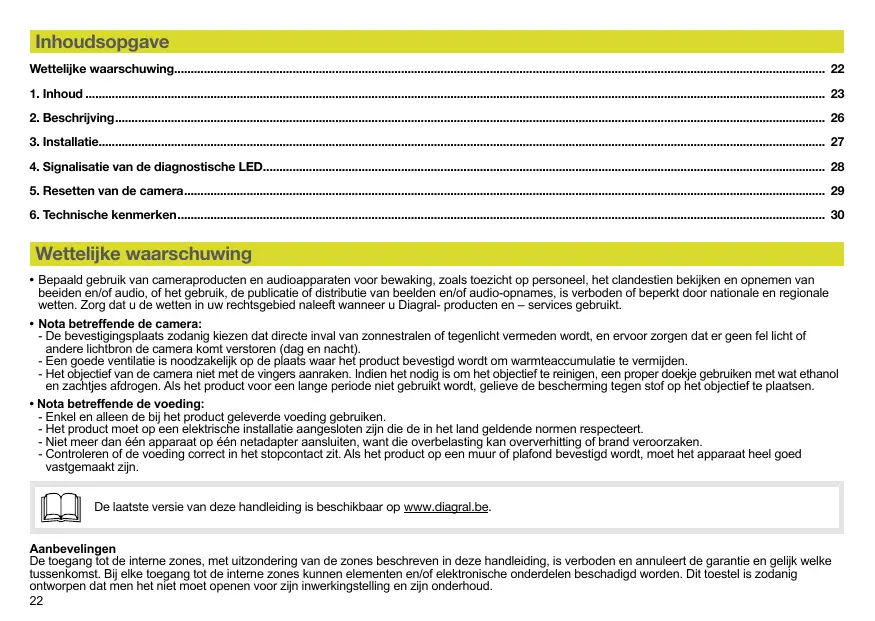

Wettelijkke waarschuwing

• Bepaald gebruik van cameraproducken en audioaparaten voor bewaking, zoals toezicht op personeel, het clandestiesten bekijken en opnemen van beeiden en/of audio, of het gebruik, de publicatie of distributie van beelden en/of audio-opnems, is verboden of bepertk door nationale en regionale wetten. Zorg dat u de wetten in uw rechtsgebied naleeft wanneer u Diagral- producn en - services gruibkt.

- Nota betreffende de camera:

• De bevestigingspaats zodaning kiezen dat direkte invalid van zonnestralen of tegendicht vermeden worden, en ervoor zorgen dat er geen felicht of andere lichbron de camera komt verstoren (dag en nacht).
• Een goede ventilatie is noodzakelijk op de plaat'saar het product bevestigd wordt om warmteaccumulatie te vermiiden.
• Het objekt van de camera Niet met de vingers aanraken. Indien het nodig is om het objctie te reinigen, een proper doekjge gebruinen met wat ethanol en zachtjes afrdgogen. Als het product voor een lange periode Niet gebruikt worden, gielieve de bescheming ter ontst去年同期 het objctie te plaatsen.

- Nota betreffende de voeding:

• Enkel en alleen de bij het product geleverde voeding gebruiken.
• Het product要去en elektrische installmenta aangesloten zijn die de in het land geldende nomen respecteert.
• Niet meer dan een apparaat op een netadapter aansluten,want die overbelasting kan oververhitting of brand veroorzaken.
• Controlleren de voeding correct in het stopcontact zit. Als het product op een muur of plafond bevestigd worden,要去 het apparaat heel goed vastgemaaktোন.

De LaTeX versie van deze handleiding is beschikbaar op www.diagral.be.

Aanbevelingen

De toegang Tot de interne zones, met uitzondering van de zones beschren in deze handleiding, is verboden en annuleert de garantie en gelijk welke tussenkomst. Bij elke toegang tot de interne zones kannen elementen en/of elektronische onderden beschadig worden. Dit toestel is zodanig ontworpen dat men het Niet moet openen voor bijn inwerkingstelling en zich onderhoud.

1. Inhoud

DIAG22VCF

1.

1. Vaste videobewakingscanner
   voortbinnen, met
   geintegreerde SD-kaart
   (ken op een muur of plafond
   gemonteerd worden of op een
   meubel geplaatst worden)
2. Stopcontact stroomnet met voedingskabel voor de camera (1,5m)
3. Verlengstuk voor de voedingskabel (6 m)
4. Voet met geintegreerd steunstuk voor muurbestigving
5. Boorsjabloon
6. Schroeven en pluggen
   7.2 etiketten video alarm

Sommige meegeleverde accessoires en schroeven worden Niet moodzakelijk gebrukt.

3.

4.
6.

5.

7.

Camera vastgehecht aan een muur

of Camera vastgehecht aan het plafond

of Camera op een meubel geplaatsf

DIAG23VCF

1.

5.

3.

4.

6.

1. Gemotrisereder videobewakingscamera voor binnen, met geintegredere SD-kaart (kan aan het plafond of op een meubel gemonteerd worden)
2. Stopcontact stroomnet met voedingskabel voor de camera (3 m)
3. Steunstuk voor muurbevestiging
4. Boorsjabloon
5. Schroeven en pluggen
   6.2 etiketten video alarm

Sommige meegeleverde accessoires en schroeven worden Niet moodzakelijk gebrukt.

Camera vastgehecht aan het plafond

of Camera op een meubel geplaatst

Fysiek masker om de privacy te beschemperen

DIAG24VCF

1.

4.

6.

3.

5.

7.

1. Videobewakingscamera voorbilten bevestigingsvoet, aansluitkabel en geintegreerde SD-kaart (kan op muur of aan plafond gemonteerd worden)
2. Stopcontact stroomnet met voedingskabel voor de camera (1,5m)
3. Verlengstuk voor de voedingskabel (6 m)
4. Boorsjabloon
5. Schroeven en pluggen
   6.2 etiketten video alarm
6. Torx sleutel

Sommige meegleverde accessoires en schroeven worden Niet moodzakelijk gebrukt.

Camera vastgehecht op een muur

of Camera vastgehecht aan het plafond

2. Beschrijving

DIAG22VCF

1. IR Licht nachtzeit
2. Objectief / lens
3. Microfoon

DIAG23VCF

1. Diagnostische LED
2. Ingang stroomnet
3. Stekker Ethernet RJ45

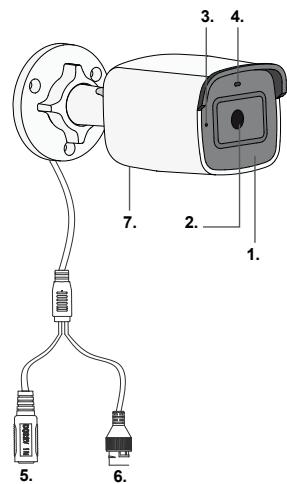

DIAG24VCF

1. Klepje: Resetknop / SD-kaart
2. Luidspreker

3. Installatie

U heeft een DIAG22VCF, DIAG23VCF en/of DIAG24VCF videobewakingscamera gekozen en we danken u voor het vertrouwen.

De installment van het product UITvoeren zoals hieronder beschreiben:

De e-ONE applicatie downloaden om uw box te installeren.

Zoek de applicatie "Diagral e-ONE"

BESCHIKBAAR OP App Store

BESCHIKBAAR OP Google play

2

Laat u begeleiden door de e-ONE applicatie voor de productinstallatie.

4. Signalisation van de diagnostische LED

DIAG22VCF
DIAG23VCF

DIAG24VCF

Status de diagnostische LED		Beschrijving
●	Rood vast	Correcte voeding en de camera is aan het opstarten
●	Rood traag knipperend	De camera is Niet verbonden met uw ADSL box
●	Blauw knipperend	Uw camera is met uw ADSL box verbonden, maar uw ADSL box is Niet verbonden met het Internet ➢Indien de ADSL box correct verbonden is met het Internet,要去 de camera geset worden door de instructies op de volgende paging te volgen
●	Blauw vast	De camera is correct verbonden en is operationeel
●	Rood snel knipperend	Er is iets fout gegaan bij de SD-kaart van de camera. ➢Deze要去 geformatteerd worden via de applicatie e-ONE

5. Resetten van de camera

DIAG22VCF

DIAG23VCF

DIAG24VCF

De camera als volgt resetten:

① de stroomnetingang van de camera uitschakelen,

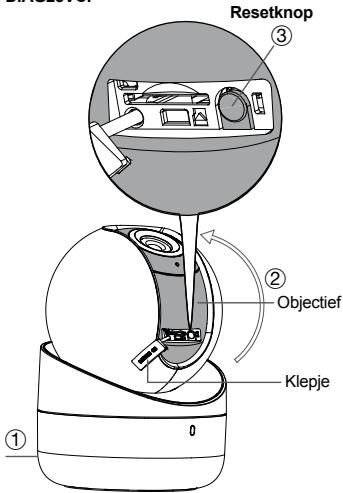

② het klepje opheffen (voor de camera DIAG23VCF, het objectief opheffen om toegang te hebben tot het klepje),
③ de resetknop bijjenv indrukken, de stroommingang inschakenen en 10 s later de knop loslaten. Dereset van van is uigevoed. Met de applicatie e-ONE als gids kan u nu uw camera installeren.

Door de camera te resetten worden de fabrieksinstellungen hersteld.

Technische kenmerken	Videobewakingscamera voor binnen vastDIAG22VCF	Gemotoriseerde videobewakingscamera voor binnenDIAG23VCF	Videobewakingscamera voor buitenDIAG24VCF
Ingebouwde beweg指示detiek	●	●	●
Transmissie van informatie WiFi beveiligdooort encryptie WPA, WPA2	●	●	●
Radiooverbinding WiFi	2,412 GHz - 2,4835 GHz, 25 mW max, Duty cycle: up to 90%	2,4 GHz - 2,4835 GHz, 25 mW max, Duty cycle: up to 90%	2,412 GHz - 2,472 GHz, 25 mW max, Duty cycle: up to 90%
High Definition Video:· resolutte FULL HD (2MP: 1920x1080 pixels)·aanat beelden per seconde: 30 fps	●	●	●
Compressietechnologie van de video	H264, H265, H265+	H264	H264, H265, H265+
Bereik en Nachtlicht	10 m	5 m	30 m
Compatibility met iOS en Android	●	●	●
Fysiek masker van de lens voor daadwerkelijk Bescherming van de privacy	●	●
Lens met brandpuntafstand (in mm) / gezichtsveld: Horizontaal, Verticaal, Diagonal (in °)	4 mm / H: 86°, V: 46°, D: 103°	2,8 mm / H: 105,8°	2,8 mm / H: 114°, V: 62°, D: 136°
Digitale zoom	●	●	●
Microloon om op afstand te belluisteren	●	●	●
Luidspraker voor interpellatie op afstand	●	●
Motorising / Besturing van de camera via de app e-ONE: Rotatie: links ↔ECHS		●
Inclination: laag / hoog		0° tot 355°
Bijgeleverde voeding	12 Vdc	5 Vdc	12 Vdc
SD-kaart 16 Go in de camera geintegreerd	●	●	●
Gemiddelde vochtigheidsgraad (zonder condensatie)	95% of minder	95% of minder	95% of minder
Werkingstemperatuur	- 10 °C tot + 40 °C	- 10 °C tot + 40 °C	- 30 °C tot + 60 °C
Afmetingen	102,8 × 65,2 × 32,99 mm	Ø 82,4 × 113,6 mm	69,7 × 67,9 × 171,4 mm
Gewicht (enkel camera)	128 g ont.	510 g ont.	350 g ont.
Gebruik	binnen	binnen	buiten

Beschrijving van de symbolen

CE	Het toestel stemb overteen met de fundamentele eisen in verband met veiligheid, hygiene en milieubescherming.
	Voor de bescherming van het milieu en de volksgezondheid, mag dit toestel Niet in het huishoudelijk afval worden geworpen.Het要去aar een passend inzamelpunt voor verworking, terugwinning en recycling worden gebracht. De lithiumblokkenbevatten stoffen die het milieu konnen bevullen. Ze要去en dus aan een erkend inzamelpunt worden gebracht.
	Enkel binnenshuis gelebruik.
	De handleiding要去 steeds geraadpleegd worden voor installmentie, gelebruik en onderhoud van het systeme.
	Symbool gelijkstroom
	Ethernet (ADSL) netwerkkabel
	Isolatie klasse 2: unit volledig beveiligd Door Dubbel geïsoleerd of Versterkte isolatie.

De met dit product geleverde documentationie moet absolut de hele levensduur van het product bewaard blijven.

Verwerking van oude elektrische en elektronische toestellen (toepasaar in de landen van de Europees Unie en andere Europees landen die over een inzamelsysteme beschikken). Dit symbol, angebracht op het product of op zichin verpakking, duidt aan that het Niet bij het

huishoudelijk afal mag gevoed worden. Het moe aan een geschitek inzamelplaats voor recycling van elektrische en elektronische toestellen gebracht worden. Hierdoar daag u bij tot de vrijwaring van het milieu en de volksgezondheid. Voor verdere informatie over de recycling van dit product, gelieve u te wenden tot uw gemeente, de plaatselijke reinigingsdienst of de winkkel waer u het product hebget gekocht.

Hierbl verkaart Hager Security SAS dat de radio-elektrische apparatuur, met referenties DIAG22VCF, DIAG23VCF en DIAG24VCF conform de vereisten is van de richtlij RE-D 2014/53/EU.

De volledige tekst van de EU-Conformiteitsverklaring is beschikbaar op het internetadres: www.diaqral.be.

Niet-contractueel document, onderworpen aan wijzigingen zonder voorafgaande kennisgeving.

#

Indu o op merkingen hert verbering van one handleidigen en oney producten aarzel dan ne de此种 schriflik of per e-mail ([e-mail]) op te sturen, waarbui de aankoopdatum van uw materiaal meedeedt. Alvast bedankt.

Om advies te verkrijden tijends het installeranten van uw alarmsysteme of alvorens uw materiaal terug te brengen aan de plaats waar u het gekocht heeft, kan u steeds terecht op once website www.diagral.be waar u antevoorden vindt op de meest gestelde vragen, die belangrijkste technische handieidingen, de video's die u zullen helpen bij de indienststellung...

Bewaar zorgvuldig uw aankoopbewijs of kassaticket, het dient tevens als garantiebewijs.
