DIAG22VCF - Telecamera interna DIAGRAL - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Telecamera di videosorveglianza interna fissa
Marca	Diagral
Modello	DIAG22VCF
Risoluzione video	Full HD 1920 x 1080 pixel (2 MP), 30 fps
Visione notturna	Portata 10 metri, con LED IR
Rilevamento movimento	Integrato
Connettività	Wi-Fi 2,4 GHz (802.11 b/g/n), crittografia WPA/WPA2
Alimentazione	12 Vcc tramite adattatore di rete fornito (cavo 1,5 m + prolunga 6 m)
Archiviazione integrata	Scheda SD 16 GB integrata
Audio	Microfono e altoparlante integrati
Zoom	Digitale
Compressione video	H.264, H.265, H.265+
Angolo di visione	Orizzontale: 86°, Verticale: 46°, Diagonale: 103° (obiettivo 4 mm)
Dimensioni (L x A x P)	102,8 x 65,2 x 32,99 mm
Peso	128 g circa (sola telecamera)
Temperatura di funzionamento	da -10°C a +40°C
Umidità massima	95% (senza condensa)
Installazione	Montaggio a parete, a soffitto o appoggiata su un mobile
Manutenzione	Pulire l'obiettivo con un panno pulito e un po' di etanolo
Contenuto della confezione	Telecamera, adattatore di rete, cavo di alimentazione (1,5 m), prolunga (6 m), piede di supporto a parete, dima, viti e tasselli, 2 adesivi "Area sotto videosorveglianza"
Ripristino	Tramite pulsante sotto lo sportello (tenerlo premuto durante l'accensione)
Indicatore LED	Rosso fisso (avvio), rosso lampeggiante lento (nessuna connessione), blu lampeggiante (modem senza Internet), blu fisso (operativo), rosso lampeggiante veloce (errore scheda SD)
Applicazione compatibile	Diagral e-ONE (iOS e Android)
Sicurezza	Trasmissione crittografata WPA/WPA2; doppio isolamento elettrico (classe II)

Domande frequenti - DIAG22VCF DIAGRAL

Come installare la telecamera DIAG22VCF?

Segui i passaggi dell'applicazione e-ONE: scaricala dall'App Store o da Google Play, quindi lasciati guidare. Puoi fissare la telecamera a parete, a soffitto o appoggiarla su un mobile.

Cosa fare se il LED rimane rosso lampeggiante lentamente?

Significa che la telecamera non è connessa al tuo modem ADSL. Controlla la rete Wi-Fi e la configurazione nell'applicazione. Se il problema persiste, ripristina la telecamera.

Come ripristinare la telecamera DIAG22VCF?

Scollega l'alimentazione, solleva lo sportello, tieni premuto il pulsante di ripristino, ricollega l'alimentazione, quindi rilascia il pulsante dopo 10 secondi. La telecamera torna alle impostazioni di fabbrica.

Qual è la portata della visione notturna?

La portata a infrarossi è di 10 metri. Evita fonti di luce diretta per una migliore qualità dell'immagine.

Posso usare la telecamera senza cavo Ethernet?

Sì, la telecamera si connette tramite Wi-Fi (2,4 GHz). Non dispone di porta Ethernet, ma la comunicazione è protetta da crittografia WPA/WPA2.

Come pulire l'obiettivo della telecamera?

Usa un panno pulito leggermente inumidito con etanolo e asciuga delicatamente. Non toccare l'obiettivo con le dita.

Cosa fare se il LED lampeggia velocemente in rosso?

Indica un errore sulla scheda SD integrata. Formatta la scheda tramite l'applicazione e-ONE o ripristina la telecamera.

La telecamera è compatibile con iOS e Android?

Sì, l'applicazione Diagral e-ONE è disponibile su App Store e Google Play per controllare la telecamera.

Qual è il consumo elettrico?

L'alimentazione fornita è di 12 Vcc. Il consumo esatto non è specificato, ma è tipicamente inferiore a 10 W. Utilizza solo l'adattatore fornito.

Come proteggere la mia privacy con questa telecamera?

La telecamera non dispone di un mascherino fisico, ma puoi orientare l'obiettivo lontano da aree sensibili. Per una protezione rafforzata, utilizza la modalità privacy nell'applicazione e-ONE.

MANUALE UTENTE DIAG22VCF DIAGRAL

Manuale d'installazione - p. 32

Telecamera di videosorveglianza da interni DIAG22VCF
Telecamera di videosorveglianza motorizzata da interni DIAG23VCF
Telecamera di videosorveglianza da esterna DIAG24VC

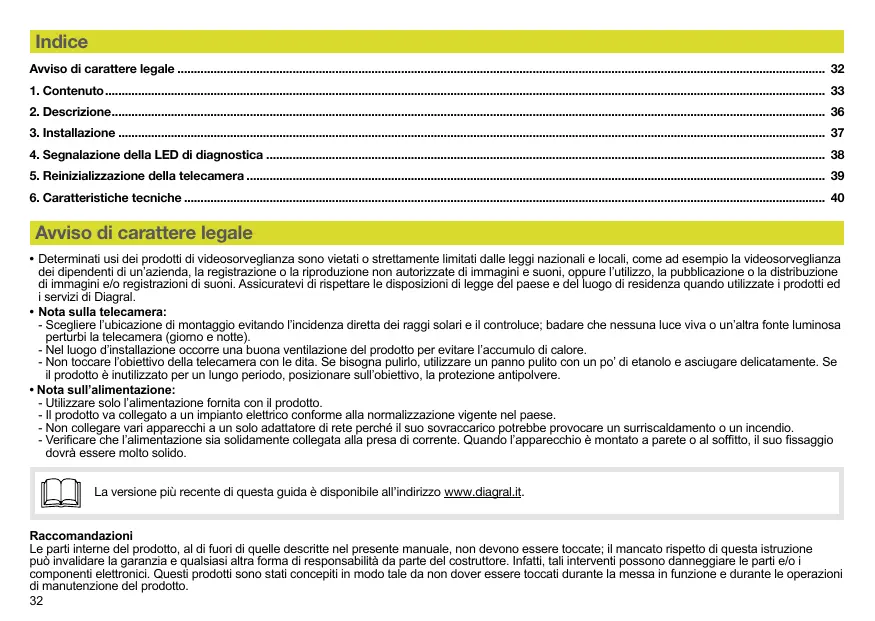

Sommaire

Avertissement 2

Avviso di carattere legale 32

1.Contenuto 33
2. Descrizione 36
3. Installazione 37
4. Segnalazione della LED di diagnostica 38
5. Reinizialzzazione della telecamera 39
6.Caratteristica tecniche 40

Avviso di carattere legale

i dei dipendenti di un'azienda, la registrazione o la copertura non autorizzate di immagini e uomini, oppoe l'utilizzo, la pubblicazione o la distribuzione di immagini e/o registrazioni di uomini. Assicuratevi di rispetto le dispositionsi di legge del paese e del luogo di Residence quando utilizzate i prodotti ed i servizi di Diagral.
- Notasulla telecamera:

• Scegliere l'ubicazione di montaggio evitando l'incidenza diretta dei raggi solari e il controluce; badare che nessuna luce viva o un'altra fonte luminosa perturbi la telecamera (giorno e notte).
• Nel luogo d'installazione occorre una buona ventilazione del prodotto per evitare l'accumulo di calore.

• Non toccare o'obiettiva dell telecamera con la dit. Se bisogna pulir, utilizzare un panno pulito con un po di etanolo e asciugare delicatamente. Se il prodotto è inutilizzato per un lungo periodo, posizione sul'obiettivo, la protezione antipolvere.

• Notasull'alimentazione:

• Utilizzato solo l'alimentazione fornita con il prodotto.

• Il prodotto va collegato a un impianto elettrico conforme alla normalizzazione vigente nel paese.
  Non collegare vari apparecchi a un solo adattatore di rete perché il suo sovraccarico potrebbe provocare un surscaldamento o un incendio.
• Verificare che il alimentazione sia solidamente collegata alla presa di corrente. Quando l'apprecchio è montato a parete o al soffitto, il suo fissaggio dovrá essere molto solido.

La versione più recente di esta guida è disponible all'indirizzo www.diagral.it.

Raccomandazioni

Le parti interne del prodotto, al di uomini di quale descripte nel presente manuale, non devono essere toccate; il mancato rispetto di但这a istruzione.
puo invalidarare la garanzia e qualiasi另一 forma de responsabilità da parte del costruttore. Infatti, tali interventi sono danneggiare le parti e/o i
componente elettronico. Questi prodotti sono stati concepi in modo tale da non dovre essere toccati durante la messa in funzione e durante le operazioni
di manutenzione del prodotto.

1. Contenuto

DIAG22VCF

1.

3.

4.
6.

5.

7.

1. Telecamera di videosorveglianza da interni fissa, con scheda SD integrata (possibilità di montaggio a parete, soffitto o INSTALLazione su un mobile)
2. Presa di rete con cavo d'alimentazione della telecamera (1,5m)
3. Prolunga del cavo d'alimentazione (6 m)
4. Piede con supporto integrato per il fissaggio a parete
5. Sagoma di perforazione
6. Viti e permi
7. autoadesisi "Area videosorvegliata"

Alcuni accessori e viti formiti non sono necessariamente utilizzati.

Telecamera fissata a parete

o Telecamera fissata al soffitto

o Telecamera posata su un mobile

DIAG23VCF

1.

5.

3.

4.

6.

1. Telecamera di videosoreglicenza motorizzata da interni, con scheda SD integrata (possibilità di montaggio al soffitto o installmenta su un mobile)
2. Presa di rete con cavo d'alimentazione della telecamera (3 m)
3. Supporto per il fssaggio a parete
4. Sagoma di perforazione
5. Viti e permi
   6.2 autoedesisi "Area videosorvegliata"

Alcuni accessory e viti formiti non sono necessariamente utilizzati.

Telecamera fissata al soffitto

o Telecamera posata su un mobile
Maschera fisica di protezione della vita privata

DIAG24VCF

1.

4.

6.

3.

5.

7.

1. Telecamera di videosorveglianza da esterno con supporto per il fissaggio a parete, cavo di cablaggio e scheda SD integrazione (possibilità di montaggio a parete o soffitto)
2. Presa di rete con cavo d'alimentazione della telecamera (1,5 m)
3. Prolunga del cavo d'alimentazione (6 m)
4. Sagoma di perforazione
5. Viti e permi
   6.2 autoedesisi "Area 6 videosorvegliata"
6. Chiave Torx

Alcuni accessory e viti forniti non sono necessariamente utilizzati.

Telecamera fissata a parete

o Telecamera fissata al soffitto

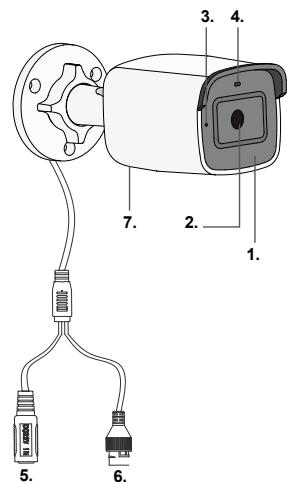

2. Descrizione

DIAG22VCF

1. Luce IR visione notturna
2. Obiettivo / lente
3. Microfono

DIAG23VCF

1. LED diagnostica
2. Ingresso rete
3. Presa Ethernet RJ45

DIAG24VCF

1. Sportello: pulsante di reinniziazazione / sedcha SD
2. Altoparlante

3. Installazione

Avete scelto una telecamera di videosorveglianza DIAG22VCF, DIAG23VCF e /o DIAG24VCF : vi ringraziamo della vostra fiducia.

Effettuare l'installazione del prodotto conformmente alle seguenti istruzioni:

1 Scaricate l'applicatione e-ONE per installare il systema.

Visitate la pagina https://www.diagral.it/app-eone/

oppure

Cercate l'applicazione "Diagral e-ONE"

Disponibile su

App Store

DISPONIBILE SU

Google play

oppure

2 Seguite le struzioni dell'applicazione e-ONE per l'installazione dei prodotti.

4. Segnalazione della LED di diagnostica

DIAG22VCF
DIAG23VCF

DIAG24VCF

Stato della LED di diagnostica		Descrizione
●	Rosso fisso	Alimentazione corretta e avvio in corso della telecamera
●	Rosso lampeggiante lento	La telecamera non è collegata alla vostra box ADSL
●	Blu lampeggiante	La telecamera è correttamente collegata alla vostra box ADSL ma quest'ultima non è collegata a Internet » Se la box ADSL è correttamente collegata a Internet, occorre reinitializzare la telecamera conformmente alle istruzioni indicate nella pagina seguite
●	Blu fisso	La telecamera è correttamente collegata e operativa
●	Rosso lampeggiante rapido	Un erre si è verificato sulla schedà SD della telecamera. » Occorre procedere alla sua formattazione mediante l'applicazione e-ONE

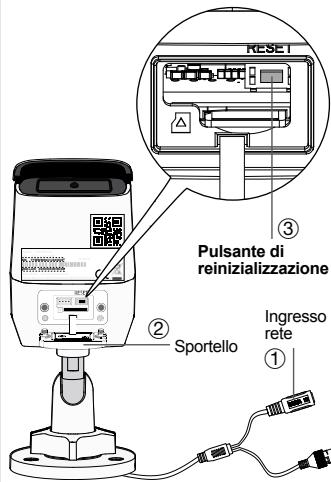

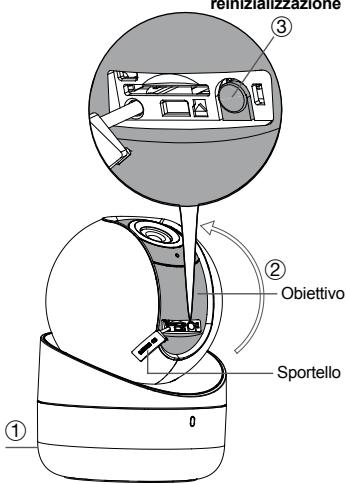

5. Reinizializzazione della telecamera

DIAG22VCF

DIAG23VCF
Pulsante di reinizializzazione

DIAG24VCF

Reinizializzare la telecamera come segue:

① disinserire ingressore rete della telecamera,
② sollevare lo sportello (per la telecamera DIAG23VCF, alzare I'obiettivo per accedere allo sportello),
③ maintenance premuto il pulsante di reinizializzazione, collegare l'ingresso rete e dato 10 secondi rilasciate il pulsante. La telecamera e reinizializzata. Lasciatevigi guidare alla applicazione e-ONE per installare la vostra telecamera.

La reinzializzazione della telecamera ripristinare i parametri di fabbrica.

1. Caratteristiche tecniche

Caratteristiche tecniche	Telecamera di videosorvegianada interne fissoDIAG22VCF	Telecamera divideosorvegianzamotorizzata da interniDIAG23VCF	Telecamera divideosorvegianda esternadiAG24VCF
Rilevazione di movimento integrata	●	●	●
Transmissione delle informazioni WiFi,protetta con criptaggio WPA, WPA2.	●	●	●
Collegamento radio WiFi	2,412 GHz - 2,4835 GHz,25 mW max,Duty cycle: up to 90%	2,4 GHz - 2,4835 GHz,25 mW max,Duty cycle: up to 90%	2,412 GHz - 2,472 GHz,25 mW max,Duty cycle: up to 90%
Video Alta Definizione:· risoluzione FULL HD (2MP: 1920x1080 pixels)· numero di immagini al secondo: 30 fps	●	●	●
Standard di compressione del video	H.264, H265, H265+	H.264	H.264, H265, H265+
Portata in visione notturna	10 m	5 m	30 m
Compatibility iOS e Android	●	●	●
Maschera fisica della lente per un'efficace protezione della vita privata	●	●
Lente: con facale (in mm)/campi ottici: Orizzontale, Verticale, Diagonale (in °)	4 mm /O: 86°, V: 46°, D: 103°	2,8 mm /O: 105,8°	2,8 mm /O: 114°, V: 62°, D: 136°
Zoom digitale	●	●	●
Microfono per ascolto a distanza	●	●	●
Altotoparlante per interpellazione a distanza	●	●
Motorizzazione/ Pilotaggio della telecamera medianaI'applicazione e-ONE: Rotazione : sinistra ↔ destra	●	●
		0° a 355°
		10° a 90°
Inclinatione: basso / alto
Alimentazione fornità	12 Vdc	5 Vdc	12 Vdc
Scheda SD 16 Go integrata nella telecamera	●	●	●
Tasso medio di umidità (senza condensa)	95% o meno	95% o meno	95% o meno
Temperatura di funzionamento	- 10 °C a + 40 °C	- 10 °C a + 40 °C	- 30 °C a + 60 °C
Dimensioni	102,8 × 65,2 × 32,99 mm	Ø 82,4 × 113,6 mm	69,7 × 67,9 × 171,4 mm
Peso (telecamera sola)	128 g circa	510 g circa	350 g circa
Uso	interno	interno	esterno

Descrizione dei symboli

CE	Il prodotto è conformeagli obblighi fondamenti a livello di sicurezza, igiene e protezione dell'ambiente.
	Per evitare di arrecare danni all'ambiente e alla salute delle persone, questo prodotto non devessesmaltito come un qualunque rifutto domestico, quando non gettatelo nella spazzatura o nell'immondizia di casa. Deve essere riportato ad un punto di raccolta idoneo per il trattamento, la valorizzazione ed il riciclaggio dei rifiuti. Le pile al litio contengono sostanze che sono inquinare l'ambiente. Devono essere riportate da un apposto punto di raccolta.
	Uso esclusivamente all'interno.
	Il manualedeve assolutamente et tassativamente essereletto prima dell'installazione, dell'uso e della manutenzione dell'apparecchiatura.
	Simbolo corrente continua
	Cavo rete Ethernet (ADSL)
	Classe d'isolamento 2: apparecchiaturacompletamenteprotetta da doppio isolamento oisolamentorinforzato.

Conservate obligatoriamente la documentazione fornita con il prodotto per tutte la sua durata di vita.

Smaltimento degli apparecchi elettrici ed elettronici alla fine della loro vita utile (Applicabile nei paesi paesi dell'Unione Europea e in altri paesi europei che disponogo di un systemi di raccolta). Questo significato, applicato sul prodotto o sull'imballo, indica che il prodotto non devese essere smalldto con i rifiuti indiferenziati. Deve esseffado a un apposto centro di raccolta per il riciclaggio delle appereccitàe eletriche ed

elettroniche. Accertandosi che il prodotto si smalito correttamente, si aiuta a prevenire consequences nocive per l'ambiente e la salute delle persone. Per ulteriori informazioni sul riciclaggio del prodotto, è possible rivolgersi al proprio comune, al centro di raccolta rifiuti locale o al punto vendita in cui si è acquistato il prodotto.

Con la presente, Hager Security SAS dichara que le appearecuitre radioelettriche con codici DIAG22VCF, DIAG23VCF e DIAG24VCF sono conformi a requisit essenziali della direttiva RE-D 2014/53/EU.

Il testo completo della dichiarazione UE di conformità è disponibile all'indirizzo internet: www.diagral.it.

Documento non contrattuale, soggetto a modifiche sera preavviso.

Noi apprezziamo i vostri suggerimenti

Se aveote consiglio o assovazioni che possano servire a migliorare i nostri manuale o i prodotti, non estiar a comunicarelli per iscritto o tramite e-mail ([e-mail]), precisando sempre la data di acquisto del materiale. Vi ringraziamo in anticipo per il vostro aiuto.

Per averere consiglio e chiarimenti durante l'installazione del systema d'allame

o prima di rispedire qualunque prodotto difettoso, contattate il Servizio Tecnico: 051 671 45 70

Un gruppo di tecnici competenti vi indichera la procedura da seguire più adatta al vostro caso. Troverete inoltre sul nostro site www.diagral.it le risposte alle domanei più frequenti e i principali manuale tecnici...
